Struttura e requisiti di installazione
1. Materiale dell'albero: comunemente utilizzati sono acciaio al carbonio e acciaio inossidabile. Per le alte velocità, sulla superficie viene applicata la cromatura, HRC40-45.

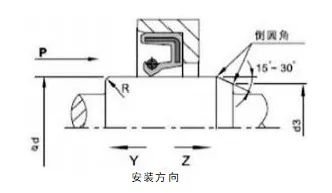

2. Progettazione dell'albero rotante e delle scanalature: la superficie dell'albero deve essere liscia e priva di bave. I segni della lavorazione a spirale possono creare un effetto di pompaggio, causando perdite. Si consiglia di rettificare l'area di montaggio del paraolio fino a ottenere una ruvidità superficiale di Ra 0,1-0,5 µm, che diventi più liscia con l'aumentare della velocità. Per facilitare l'installazione e lo smontaggio, l'albero e le scanalature devono essere progettati con smussi o bordi arrotondati. Vedere Figure 1 e 2.
|
Altezza di saldatura b |
b1(0,85xb) mm |
b2(b+0,3) mm |
r massimo |
|
7 |
5.95 |
7.3 |
0.5 |
|
8 |
6.80 |
8.3 |
0.5 |
|
10 |
8.50 |
10.3 |
0.5 |
|
12 |
10.30 |
12.3 |
0.7 |
|
15 |
12.75 |
15.3 |
0.7 |
|
20 |
17.00 |
20.3 |
0.7 |

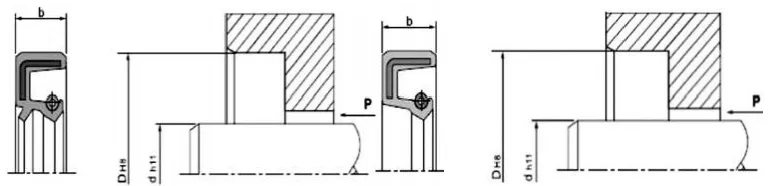

Figura 1. Progettazione dello smusso della scanalatura
|
d |
d3 |
R |
|
<10 |
d-1.5 |
2 |
|
10~20 |
d-2.0 |
2 |
|
20~30 |
d-2.5 |
3 |
|
30~40 |
d-3.0 |
3 |
|
40~50 |
d-3.5 |
4 |
|
50~70 |
d-4.0 |
4 |
|
70~95 |
d-4.5 |
5 |
|
95~130 |
d-5.5 |
6 |
|
130~240 |
d-7.0 |
8 |
|
240~500 |
d-11.0 |
12 |
|
500~800 |
d-14.0 |
14 |
|
800~1250 |
d-18.0 |
16 |
Figura 2 Progettazione dello smusso dell'albero rotante
Fattori che influenzano le prestazioni delle tenute a labbro per alberi rotanti

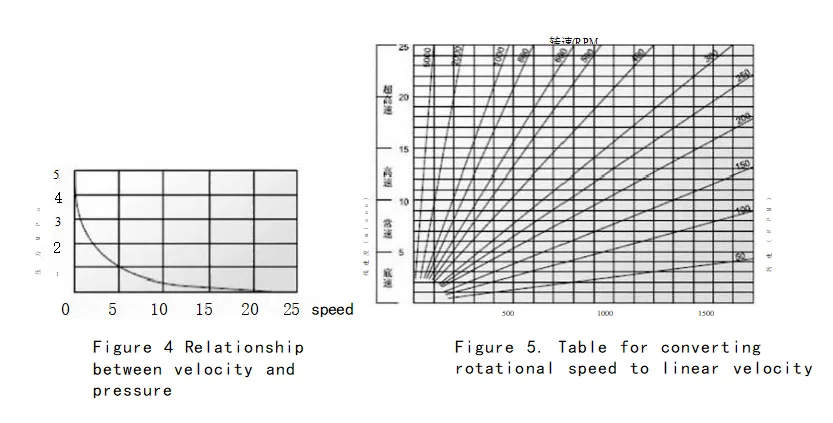

Ci sono dozzine di fattori che influenzano l'effetto sigillante. Oltre al paraolio stesso, come il suo materiale e la sua struttura, anche altri fattori come il mezzo, la temperatura, la pressione, la lubrificazione, la velocità e la rugosità superficiale influiscono direttamente sull'effetto di tenuta e questi fattori spesso interagiscono tra loro. I seguenti grafici sono solo di riferimento per l'utente.

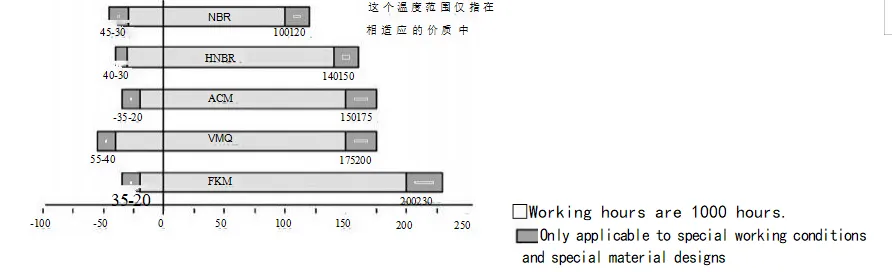

Figura 3. Effetto della temperatura sul paraolio
Installazione: un'installazione accurata è un prerequisito per il corretto funzionamento dei paraolio.
|
Schema di installazione (installazione in cavità) |
||
|
Metodo di installazione corretto |
Condizioni di lavoro applicabili |
Metodo di installazione errato |
|
|
Questo metodo è applicabile solo quando la faccia finale del paraolio e la faccia finale della cavità sono a filo. Quando l'attrezzatura di pressatura funziona rapidamente, il paraolio deve essere posizionato correttamente; in caso contrario, potrebbe verificarsi un disallineamento. |
|
|
|
Questo design è adatto per situazioni in cui la faccia finale del paraolio è più bassa della faccia finale della cavità. Anche con una pressione rapida il paraolio può comunque essere ben posizionato. Tuttavia, questo tipo di attrezzatura non ha un posizionamento radiale, pertanto la perpendicolarità assiale della piastra piana e dell'albero di pressione del dispositivo di pressatura deve raggiungere una certa precisione. |
|
|
|
Questo metodo è adatto per situazioni in cui la faccia finale del paraolio è più bassa della faccia finale della cavità. Quando si inserisce rapidamente l'attrezzatura, è fondamentale assicurarsi che il paraolio sia posizionato correttamente; in caso contrario, potrebbe verificarsi un disallineamento. |
 |
|
|
Questo metodo è adatto solo per condizioni di manutenzione o di installazione semplice in cui non sono disponibili attrezzature a pressione. Poiché durante l'installazione non è possibile ottenere una pressatura assolutamente uniforme, sono inevitabili diversi problemi di installazione. È progettato principalmente per prevenire il disallineamento radiale durante l'installazione, che potrebbe deformare il paraolio, o per prevenire danni alla gomma della parte di accoppiamento del paraolio (cerchio esterno) a causa di pause durante l'installazione. Pertanto, questo metodo di installazione è generalmente sconsigliato. |
|

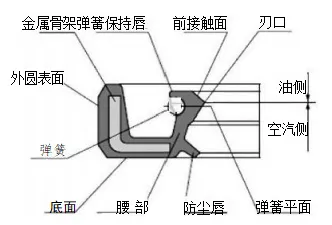

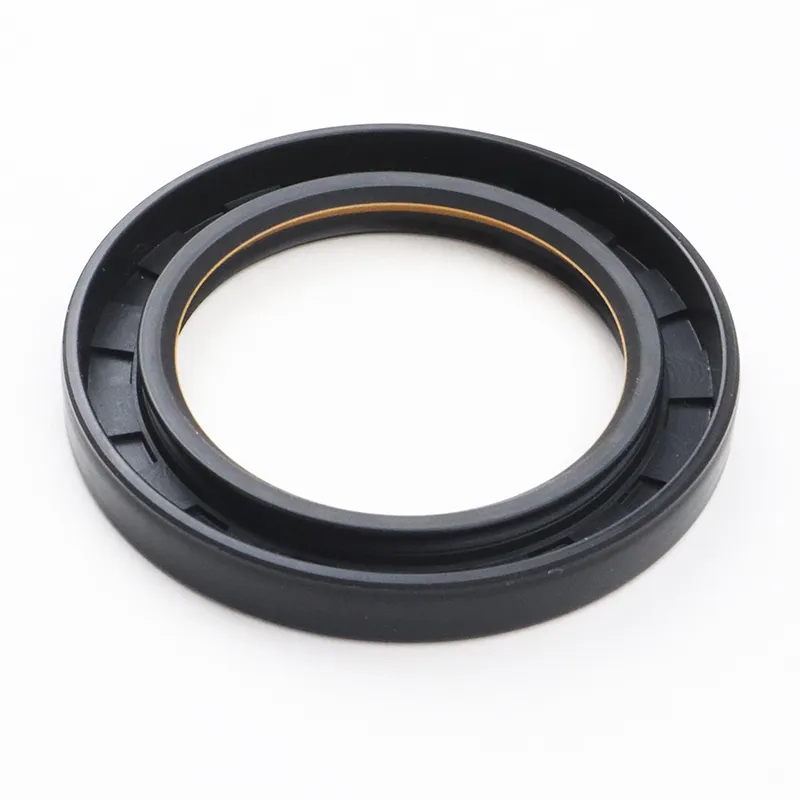

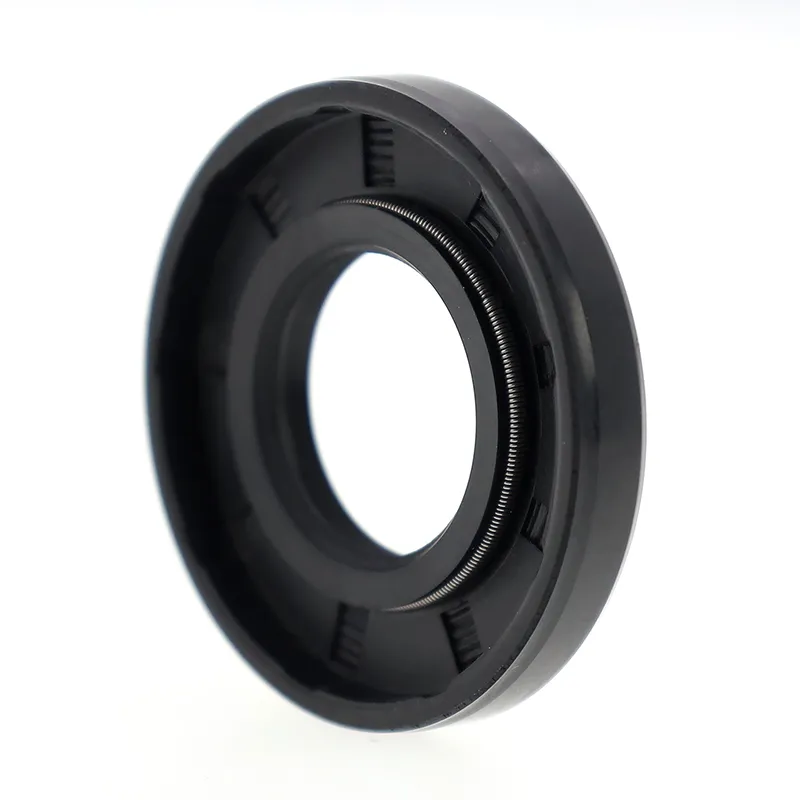

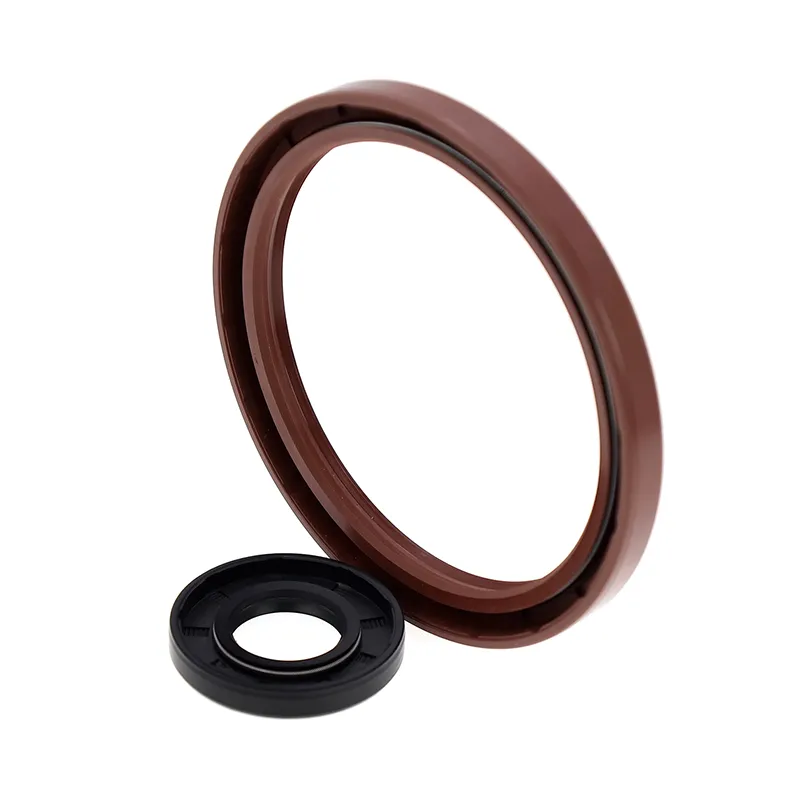

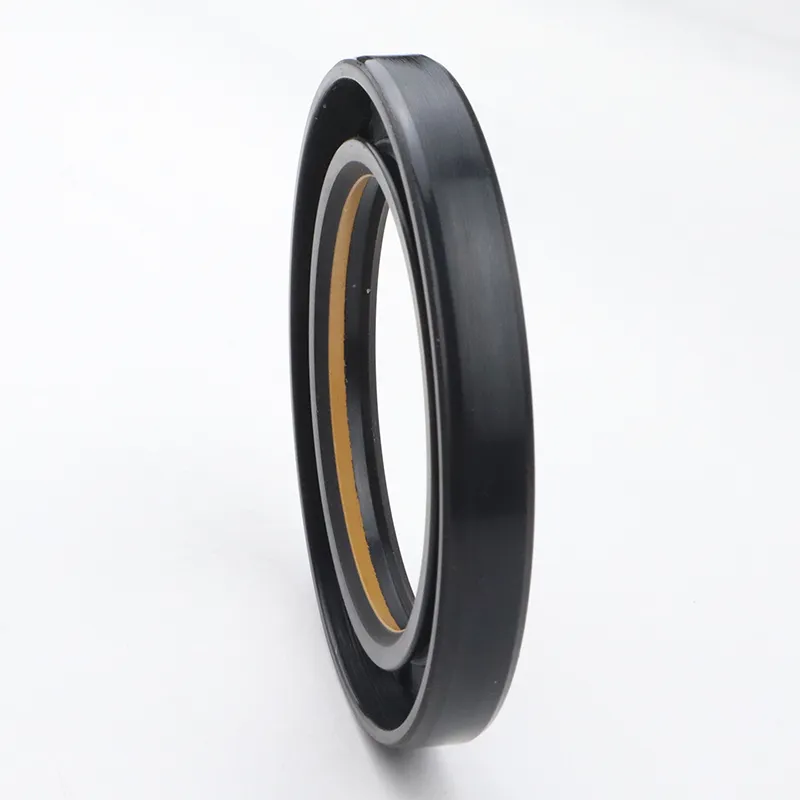

Paraolio TC/SC/TB/SB
Entrambi sono costituiti da un telaio metallico, una molla e un corpo in gomma. Il telaio metallico fornisce supporto e la molla applica una forza radiale al labbro di tenuta. Entrambi i modelli TC e TB sono dotati di un labbro ausiliario antipolvere, adatto per applicazioni in cui un lato contiene il mezzo di tenuta e l'altro lato contiene polvere. I modelli TB/SB hanno un cerchio esterno in metallo, che rende il paraolio più sicuro e preciso all'interno della cavità. Tuttavia, la capacità di tenuta del cerchio esterno è limitata per mezzi gassosi e a bassa viscosità; pertanto, si consiglia di applicare del sigillante sul cerchio esterno durante l'installazione e l'uso.
|
Forma in sezione trasversale |
Modello |
Applicazione |
Pressione |
Temperatura |
Velocità |
Medio |
Materiale |
|
|
TC |
Sigillante, antipolvere |
0,03 MPa |
-30~+160 |
20 m/s |
Olio e grasso lubrificante |
NBR/FKM + Acciaio al carbonio |
|
|
SC |
Sigillatura |
|||||
|
|
TBC |
Sigillante, antipolvere |
-30~+100 |
25 m/s |
Acqua, olio lubrificante, grasso |
NBR + acciaio al carbonio |
|
|
|
SB |
Sigillatura |
Ordinare il modello TC-d*D*b
|
