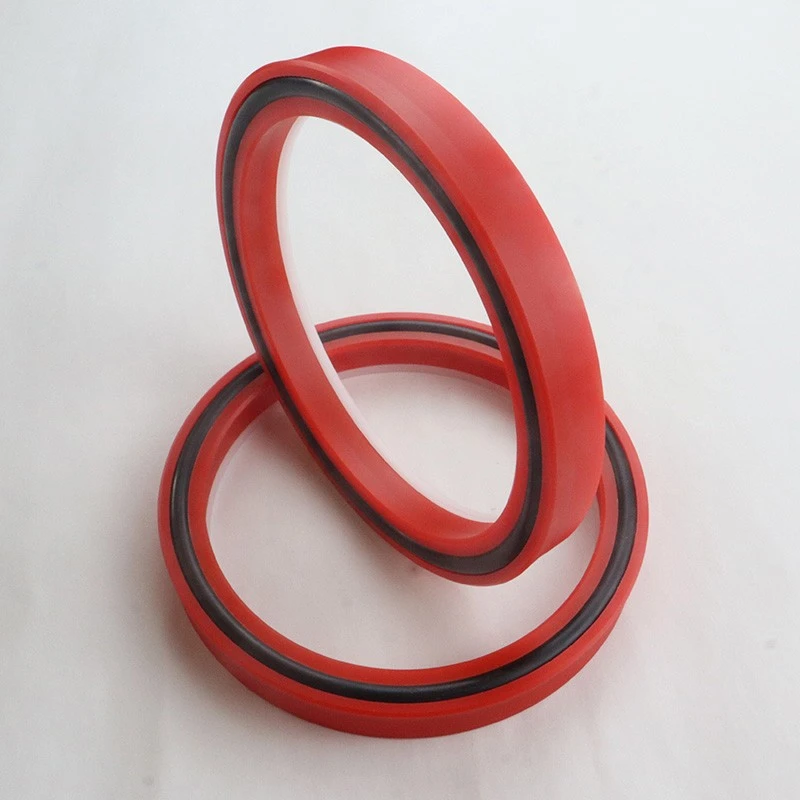

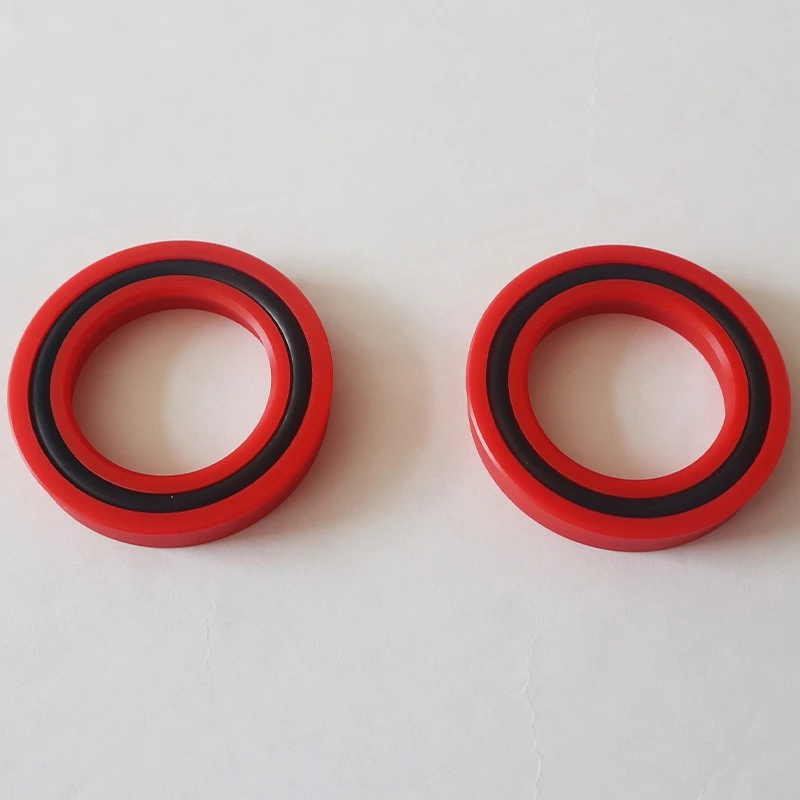

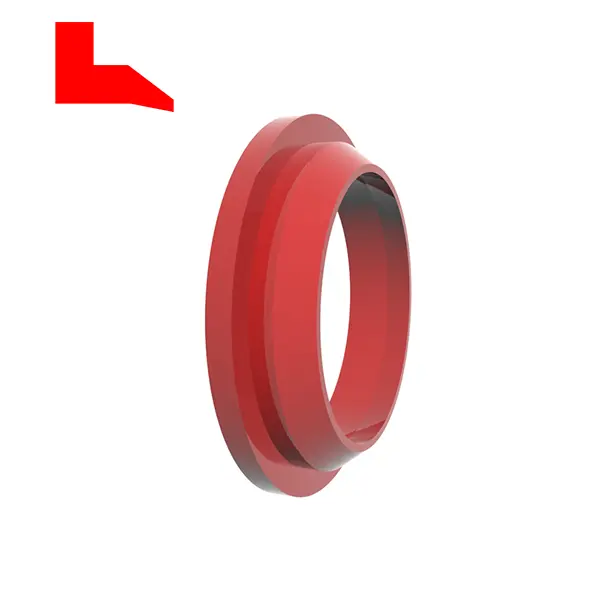

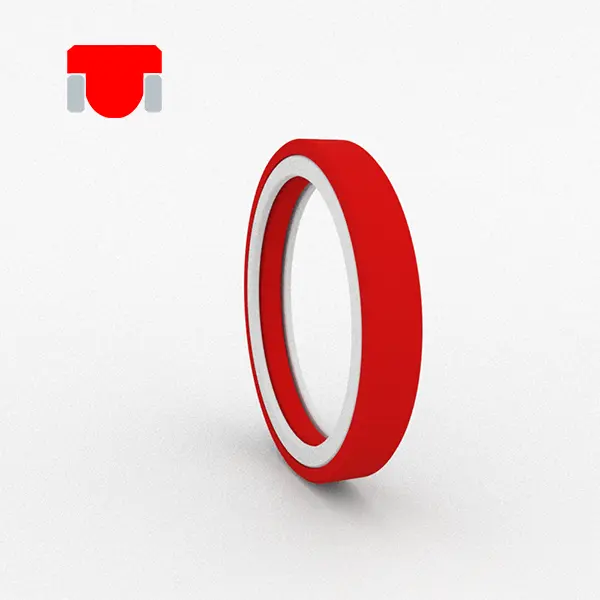

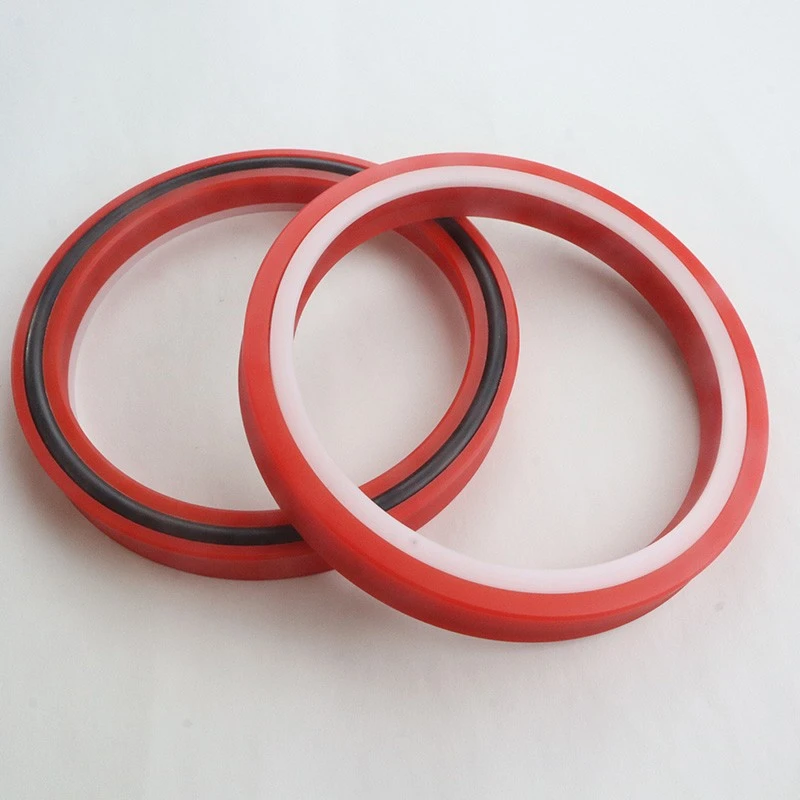

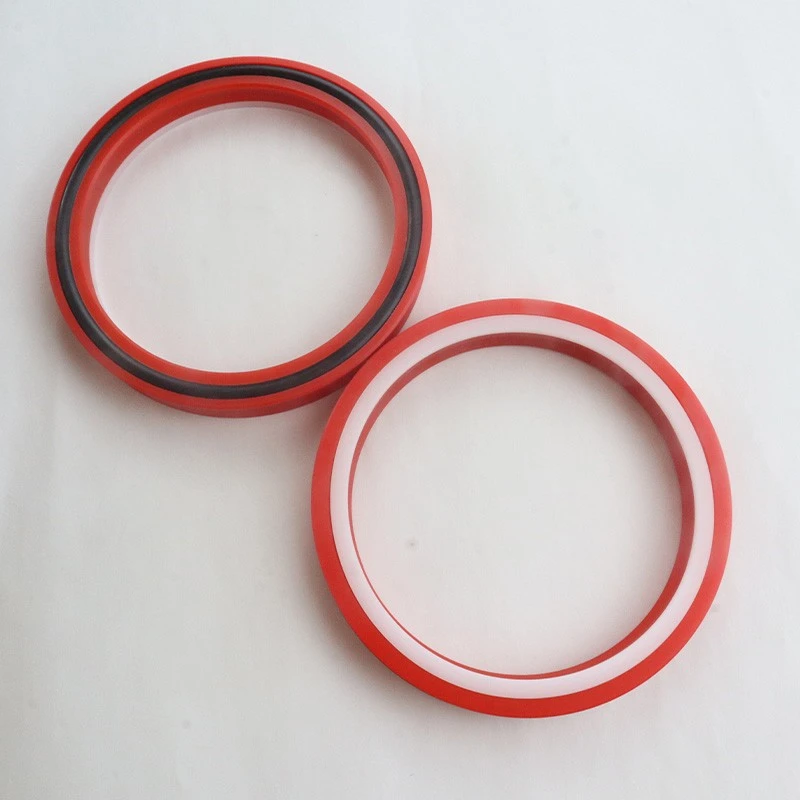

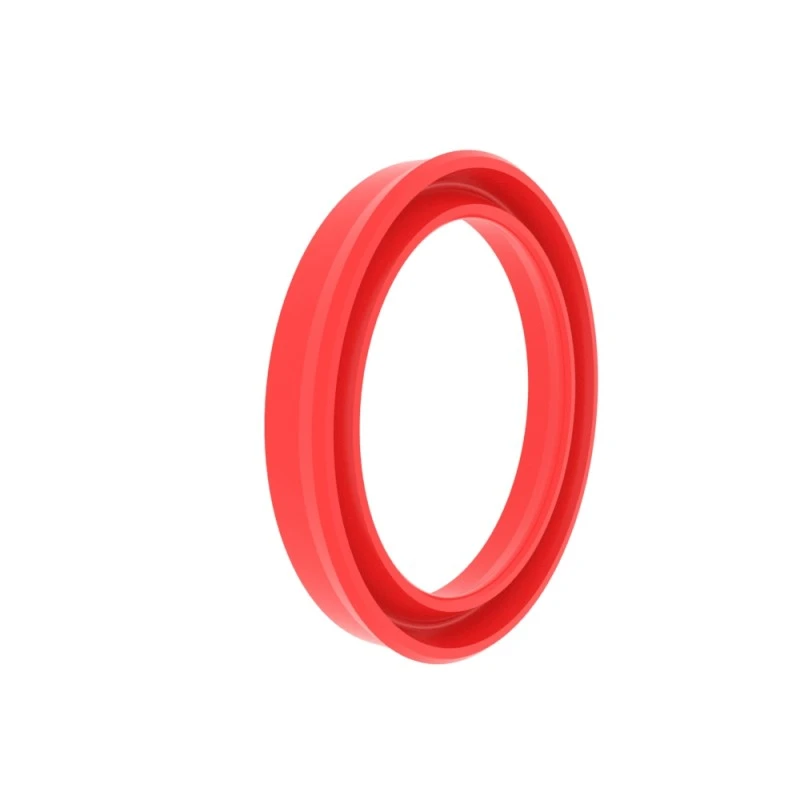

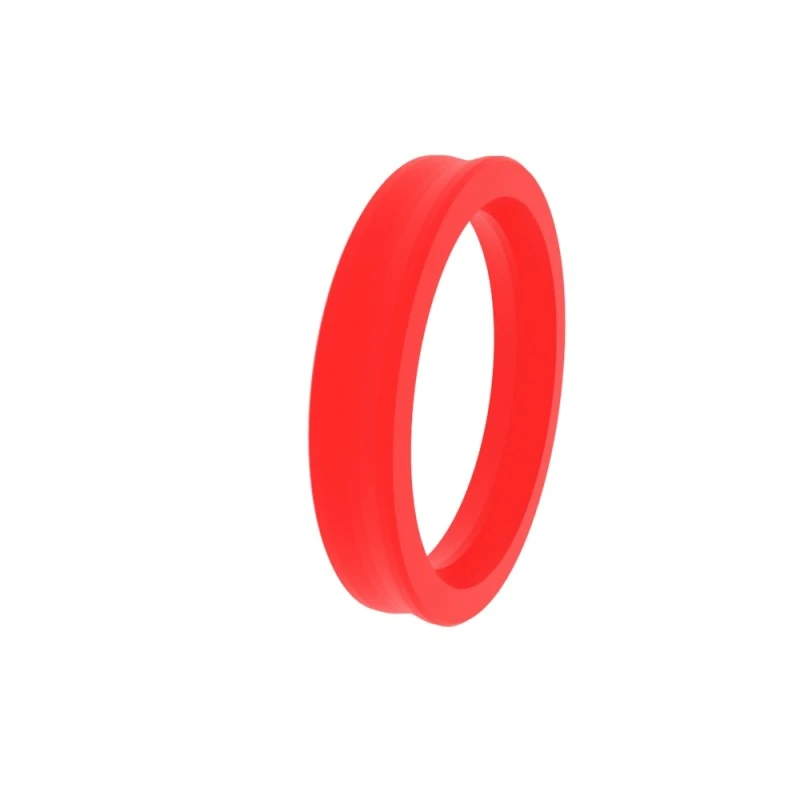

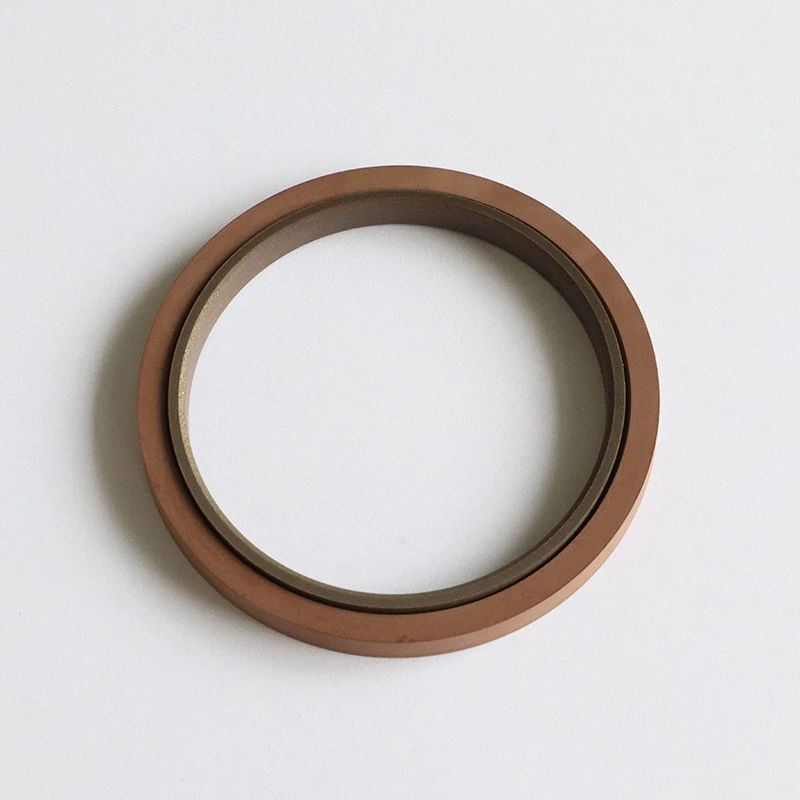

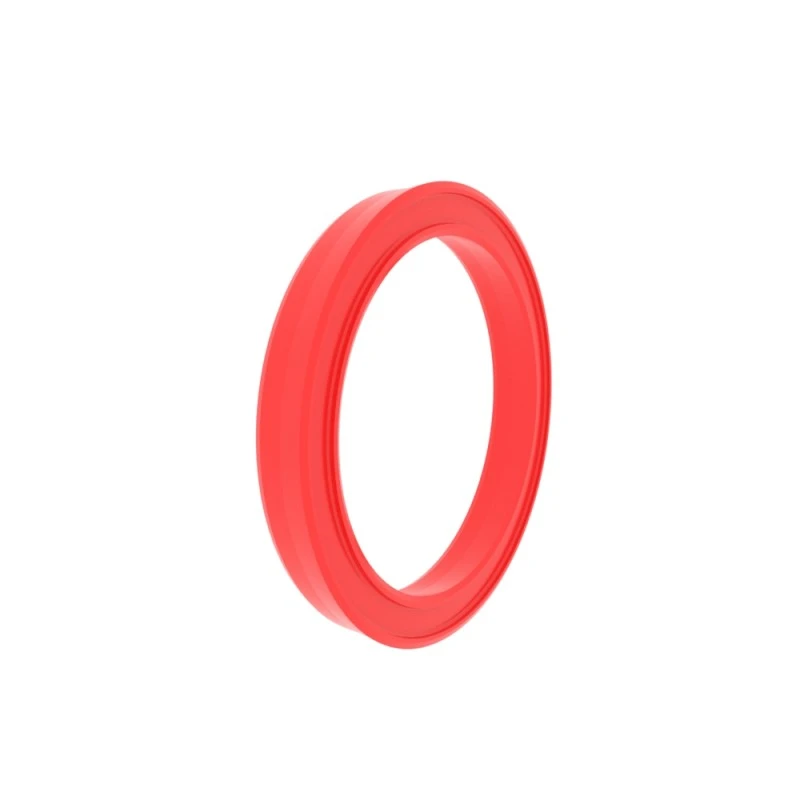

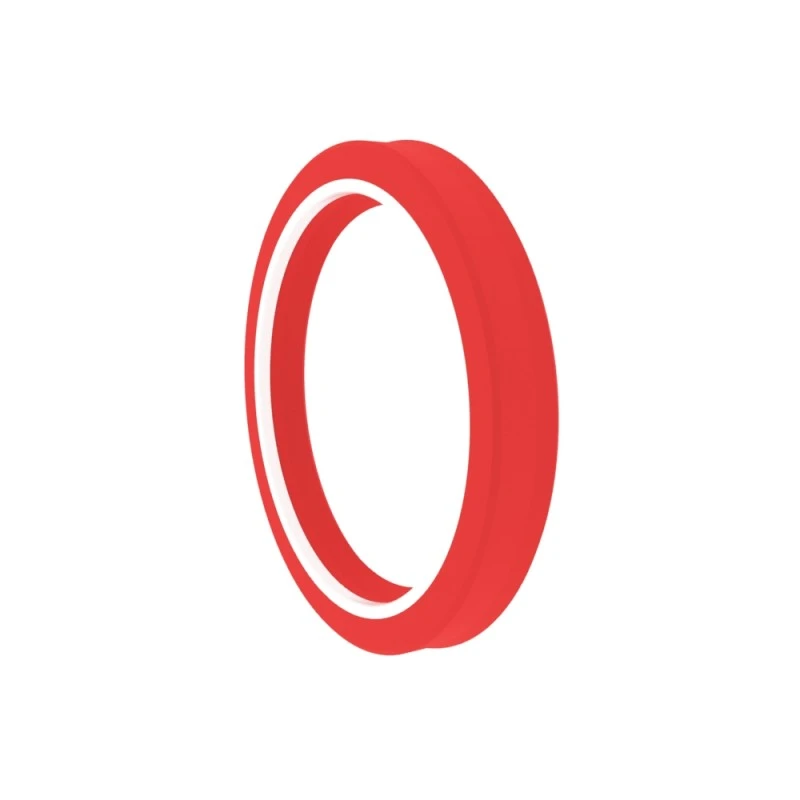

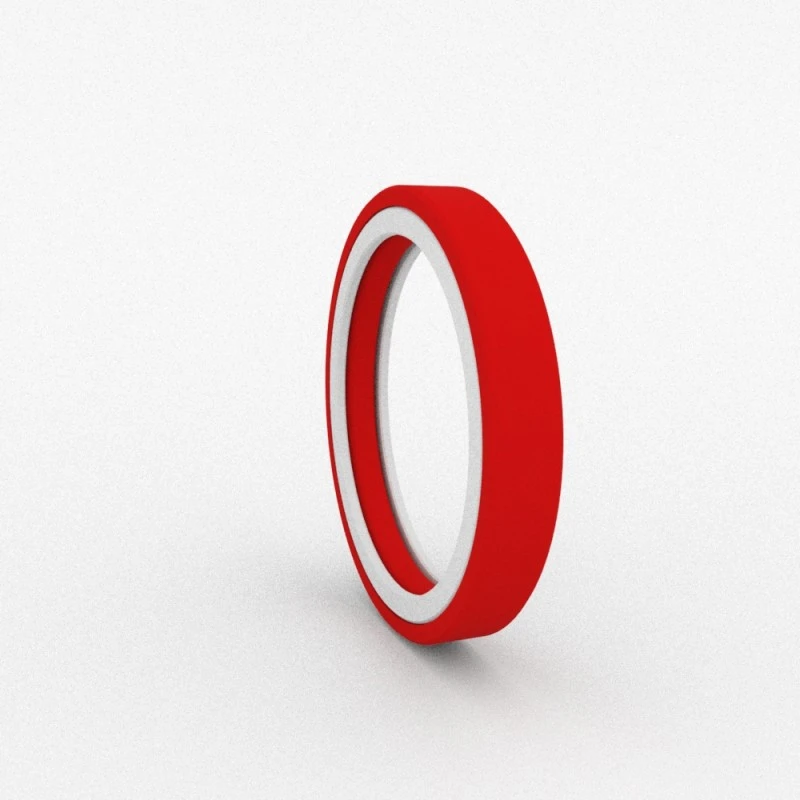

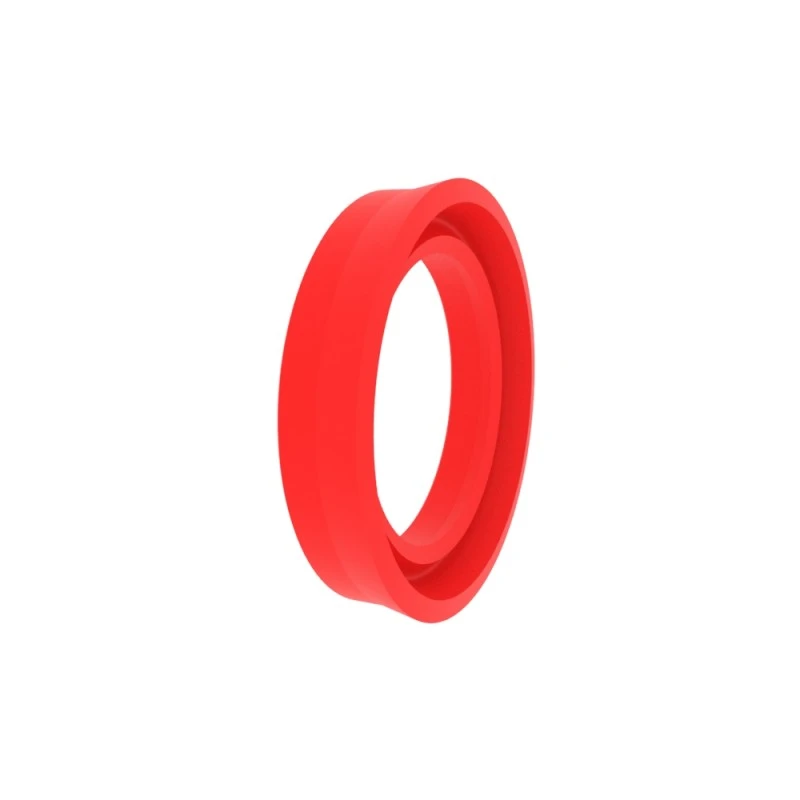

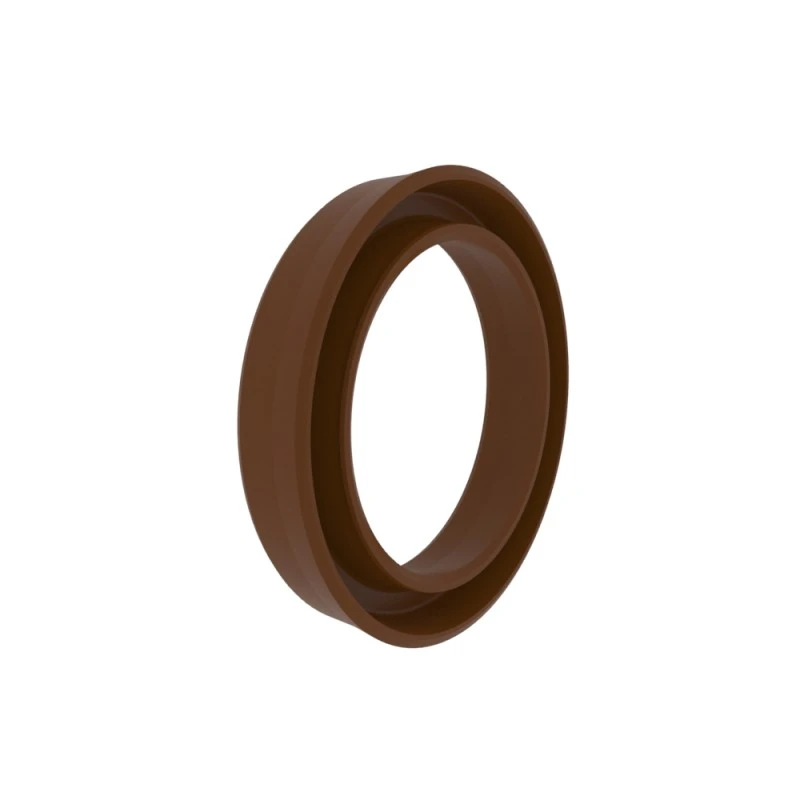

La nostra serie RCS, attraverso la progettazione professionale e la produzione tecnica, soddisfa le diverse esigenze delle guarnizioni della rotazione della tenuta a pistoni, fornendo soluzioni precise da scenari generali a condizioni di lavoro estreme.

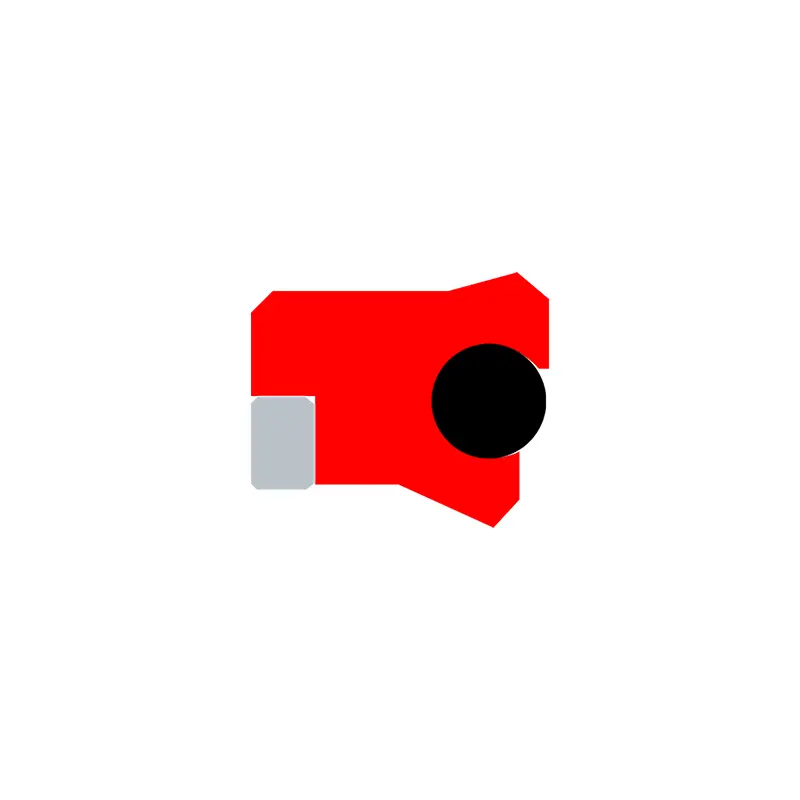

In termini di progettazione strutturale, i modelli di base sono incentrati sulla stabilità e sulla facilità d'uso: RCS101/103 migliora la stabilità di incorporamento attraverso O-ring pre-strette o labbra ausiliarie, in particolare per i colpi corti; RCS102/104R/117R supporta pressioni più elevate ottimizzando il materiale e la compatibilità della scanalatura (come RCS102R per scenari ad alta pressione di scanalature standard). Per i sistemi pneumatici, RCS105/205 adotta uno speciale design per le labbra per mantenere il film olio lubrificante e adattarsi agli ambienti di lubrificazione/non lubrificazione.
Ruichen Seals si concentra anche sul materiale e sull'innovazione funzionale. Modelli come RCS118/119/124-129 Utilizzare il politetrafluoroetilene (PTFE) o il poliuretano come corpo principale, combinato con le molle mandanti o gli O-anelli per bilanciare la pressione, per ottenere l'attrito basso, l'usura anti-dry e la resistenza alla corrosione, soddisfacendo i requisiti di pulizia e resistenza alla temperatura delle apparecchiature chimiche. RCS129 può formare un sistema di tenuta con RCS101, adatto a macchinari a piedi e pesanti apparecchiature idrauliche; RCS126-128 ottimizza la tenuta a bassa pressione attraverso il design asimmetrico a V ed è personalizzata per l'industria farmaceutica e chimica.

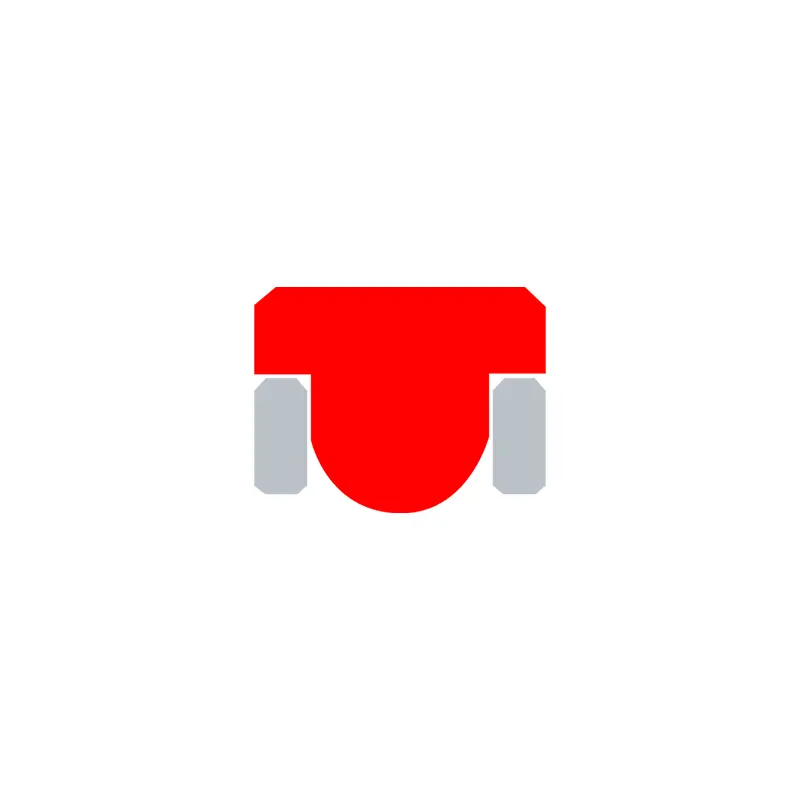

Per condizioni di lavoro complesse, RCS120/138 e altre guarnizioni a doppia azione hanno un design ad anello di supporto integrato, che è resistente a alta pressione e distorsione e si adatta alle scanalature compatte; RCS131 è un sostituto dell'O-ring, che è sia resistente all'estrusione e alla resistenza chimica, ed è diventata la scelta preferita per l'industria alimentare e farmaceutica. E RCS116/216 possono riparare rapidamente i vecchi cilindri attraverso l'installazione del dispositivo per ridurre i costi di inattività.
La serie RCS aiuta i clienti ad affrontare ad alta pressione, ad alta velocità, media corrosivi e sfide speciali del settore e a migliorare l'affidabilità delle attrezzature e la vita.
Funzionalità e applicazioni del prodotto:
Le guarnizioni per guarnizioni a pistone sono adatte per cilindri e cilindri idraulici, veicoli ingegneristici, macchinari agricoli, gru e attrezzature idrauliche marine, macchine utensili.
Utilizzato in macchinari industriali pesanti, presse, industria chimica, cilindri di petrolio veloci e industria alimentare di macchinari di posizionamento, industria farmaceutica.
Vantaggi
Le guarnizioni della guarnizione dell'asta a pistone sono incorporate stabilmente nella scanalatura, con un ampio intervallo di temperatura, eccellenti prestazioni di tenuta statica e dinamica e una forte capacità di recupero di olio residuo in condizioni dinamiche. Attrito basso, nessuna strisciante, elevata resistenza all'usura, bassi valori statici e di attrito, solo buone prestazioni anti-estrusione, buona conducibilità termica e un ampio intervallo di temperatura.
Adatto per vecchie aste a pistoni, tipo aperto facile da installare strisciante.

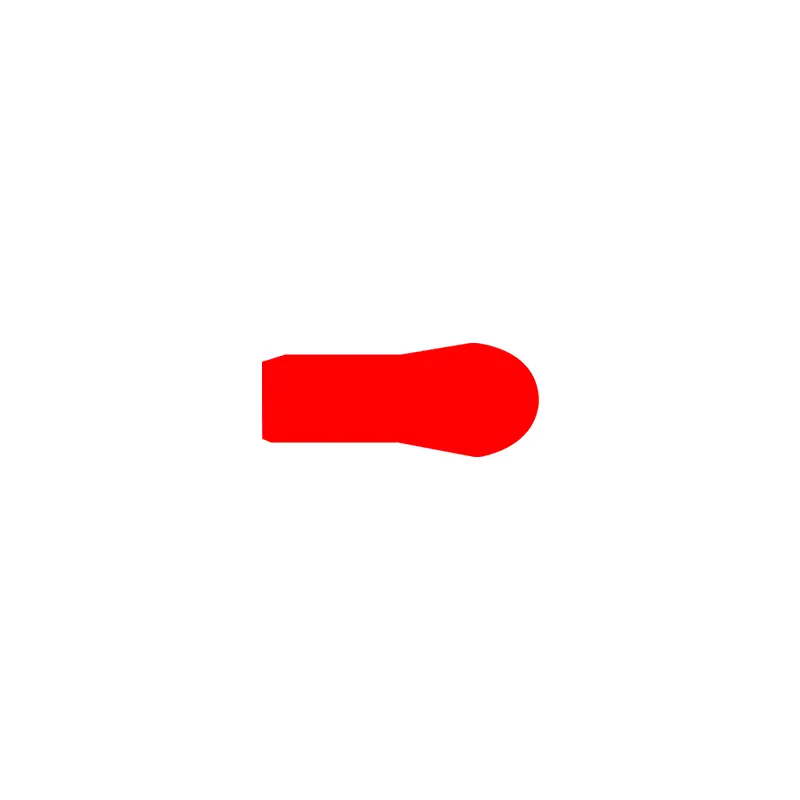

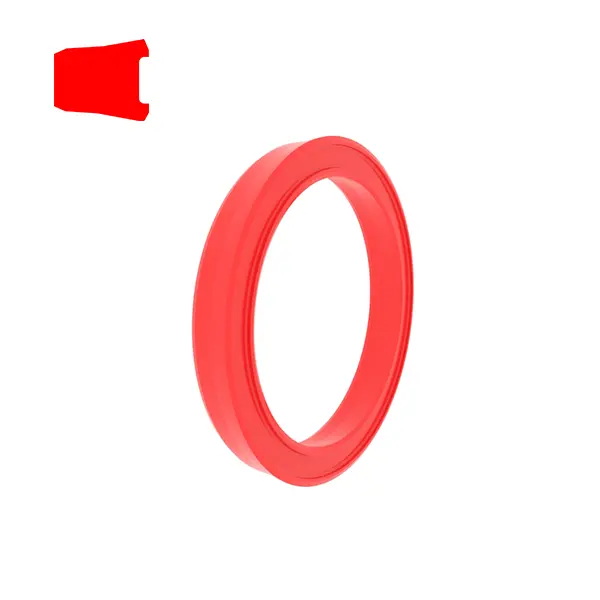

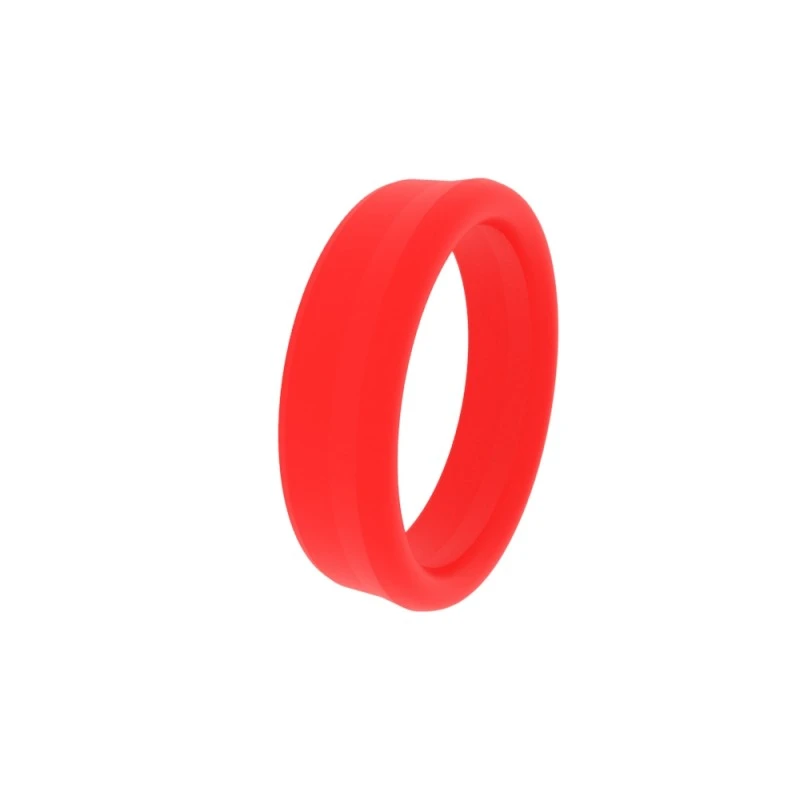

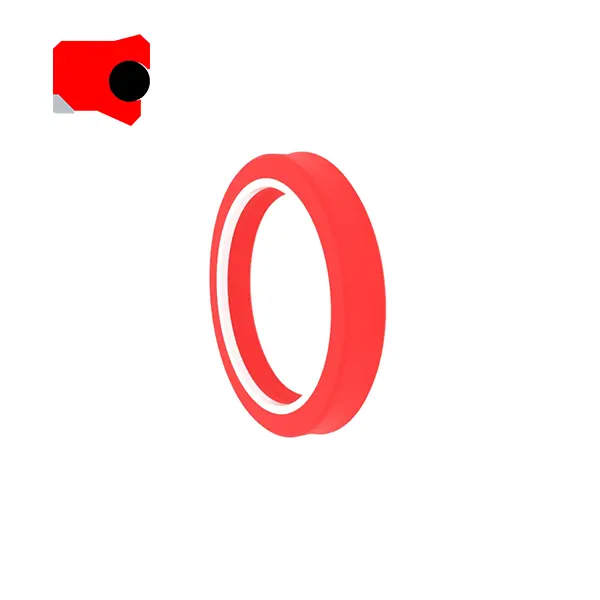

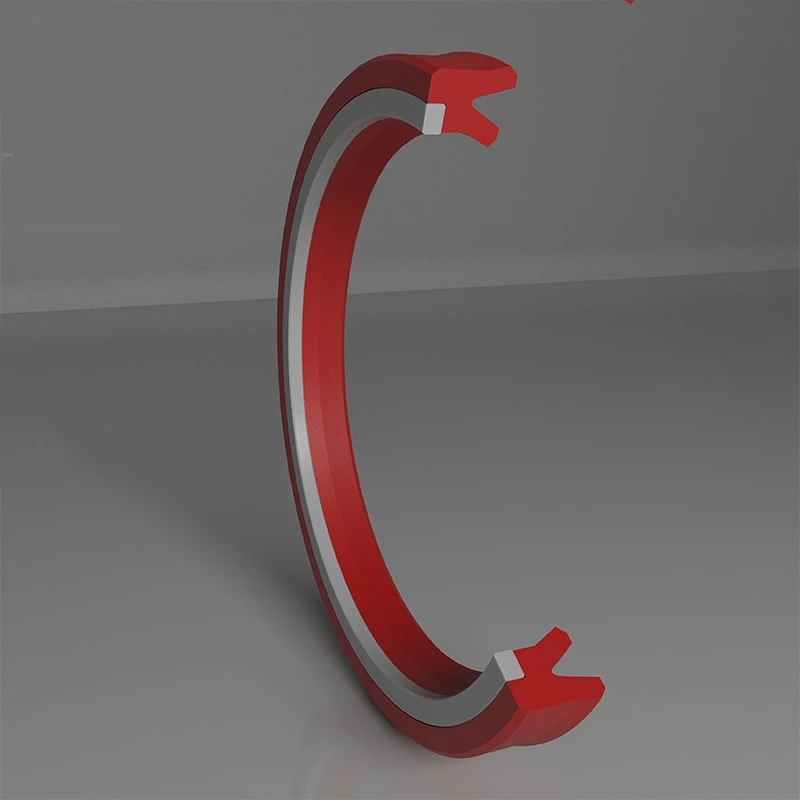

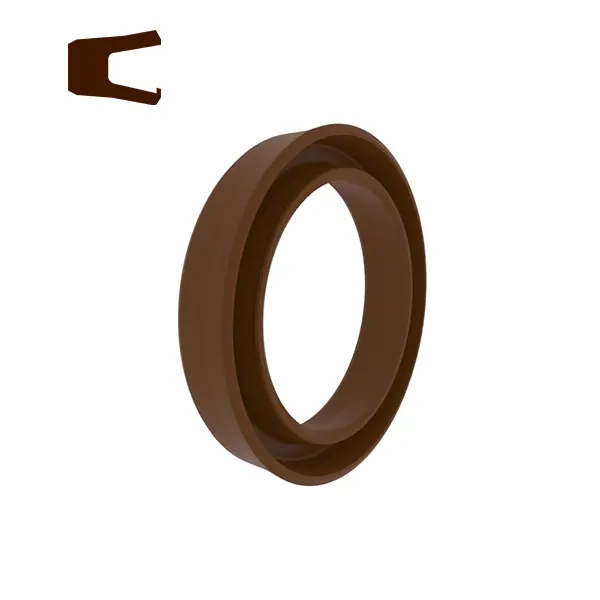

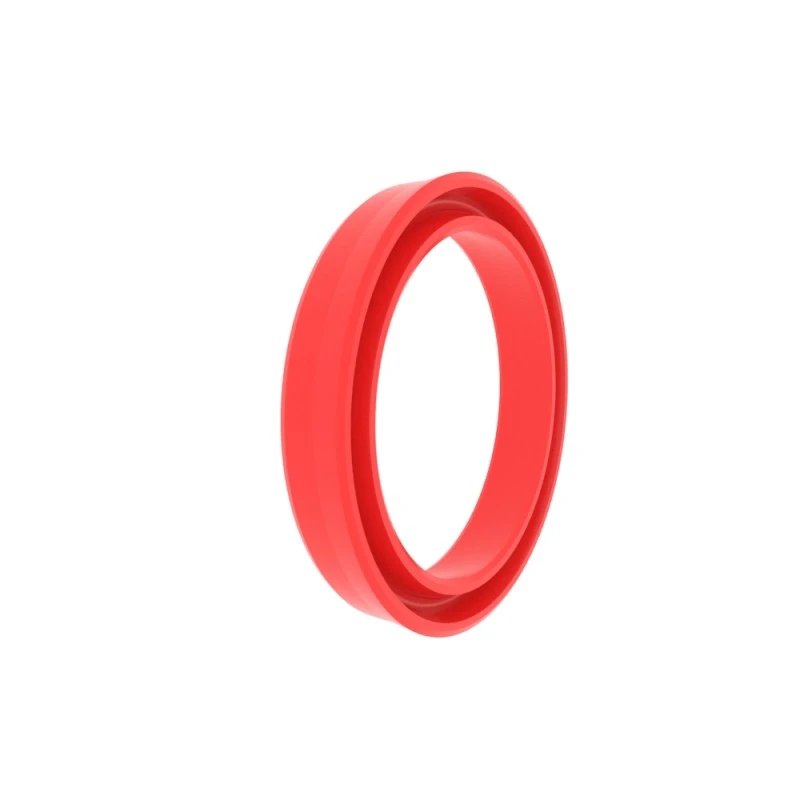

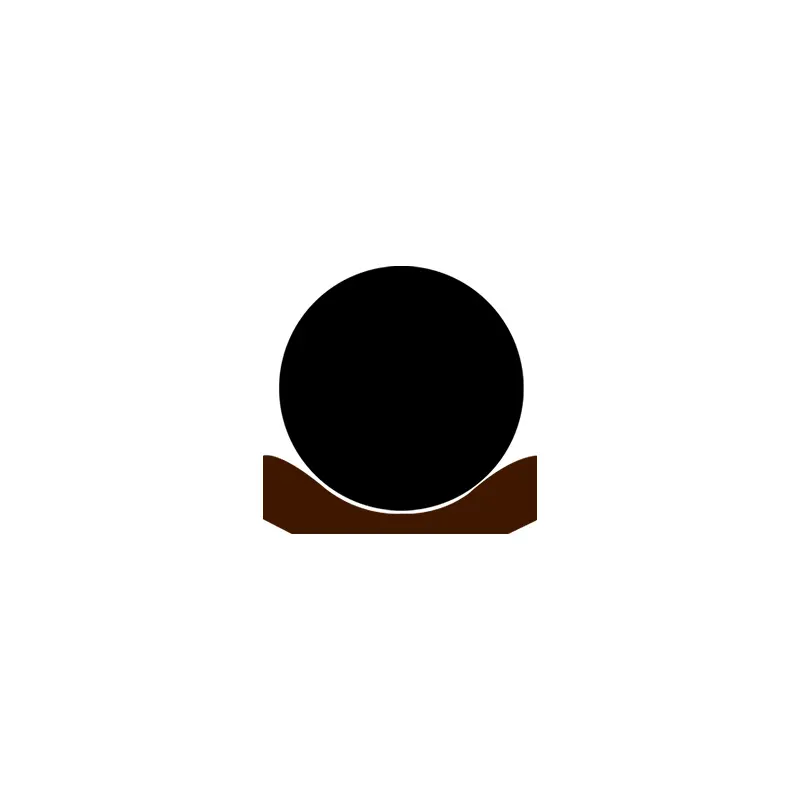

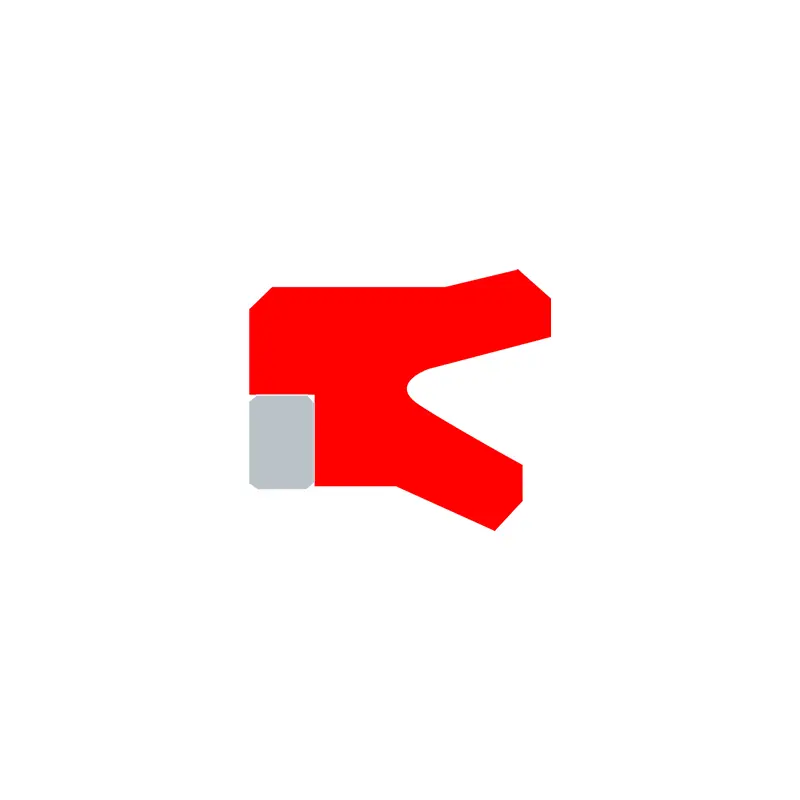

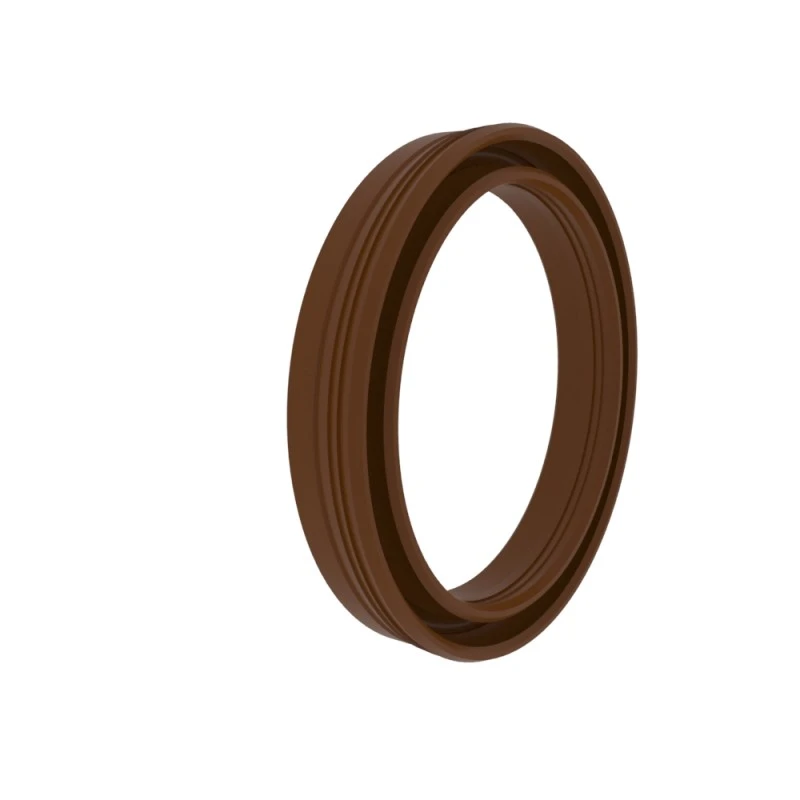

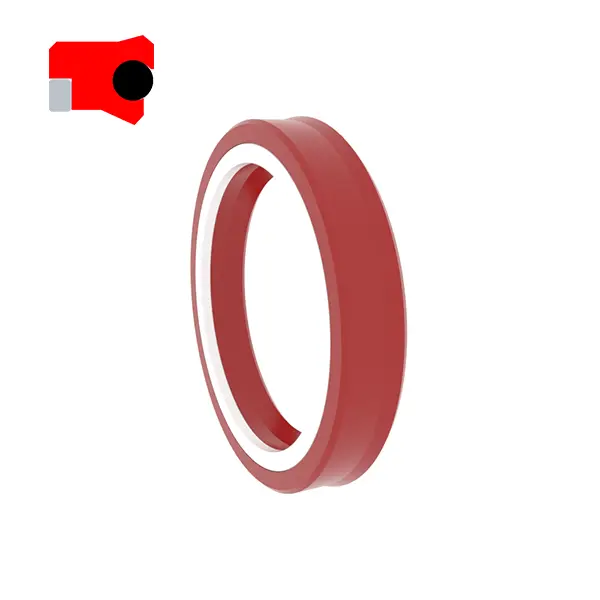

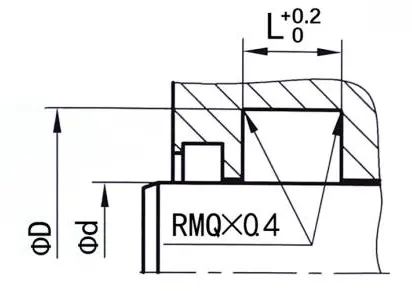

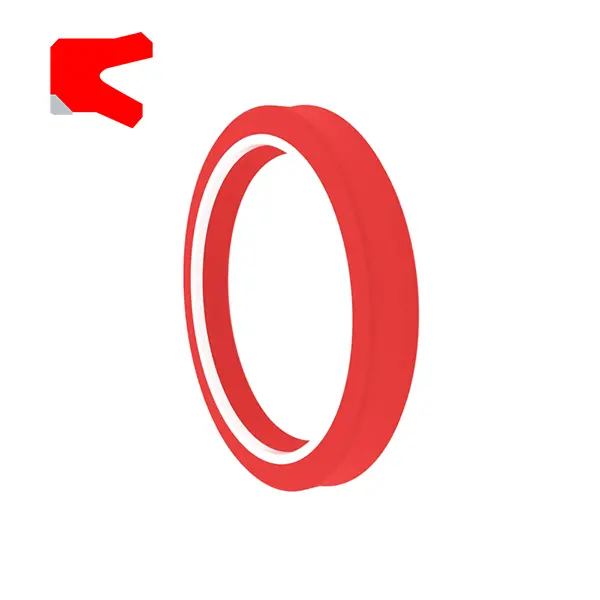

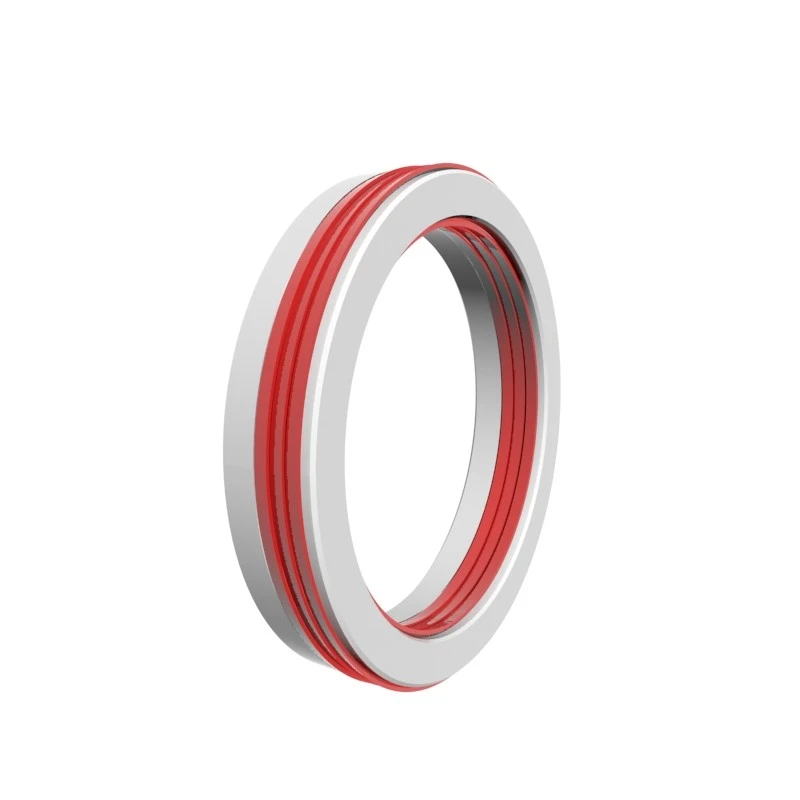

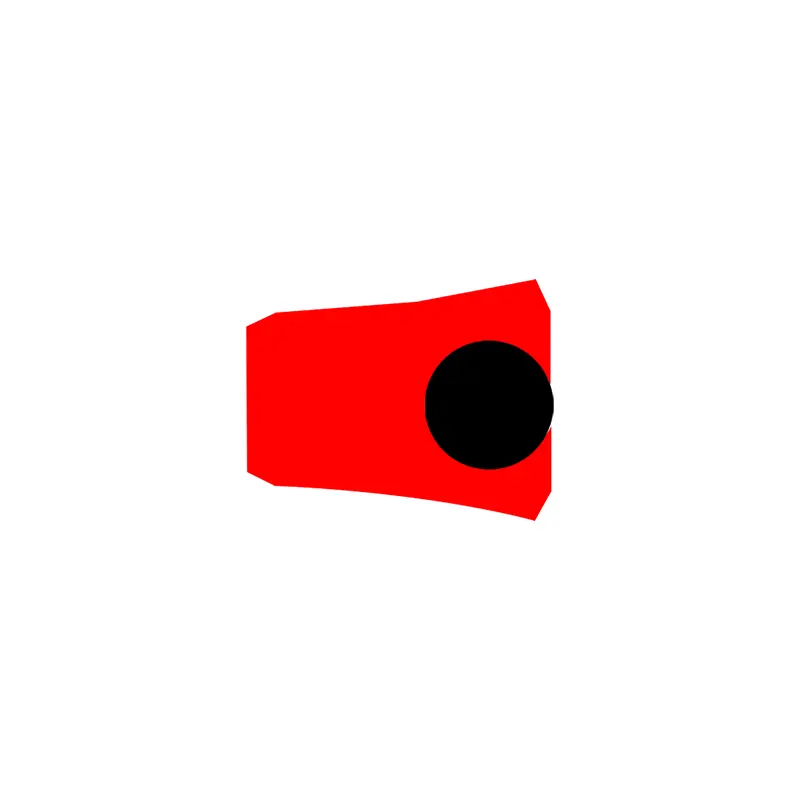

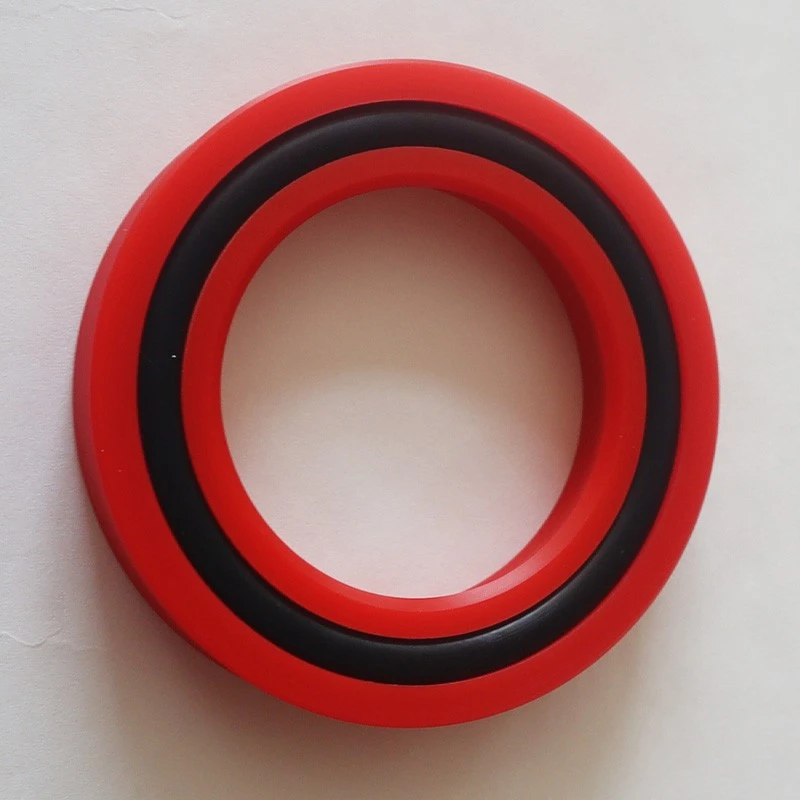

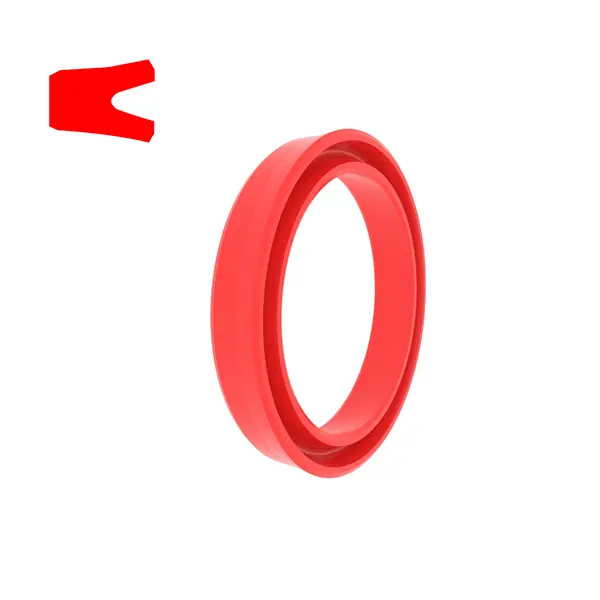

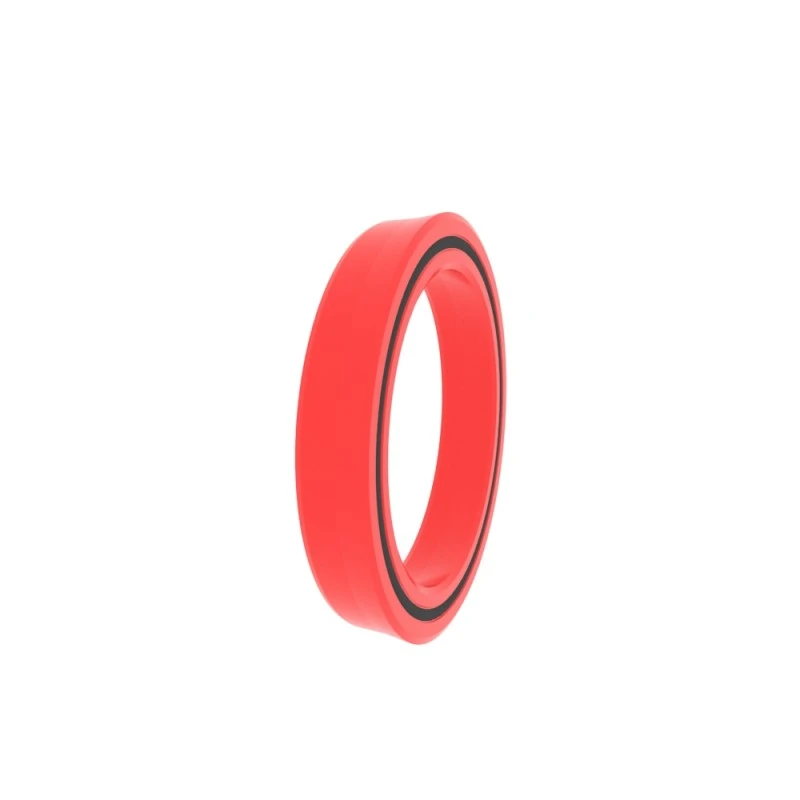

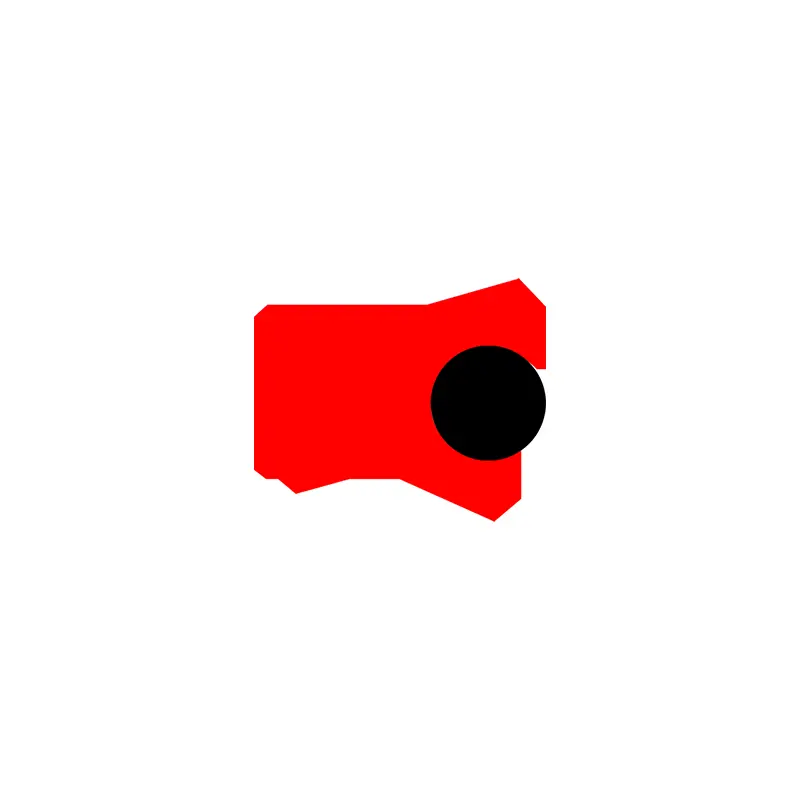

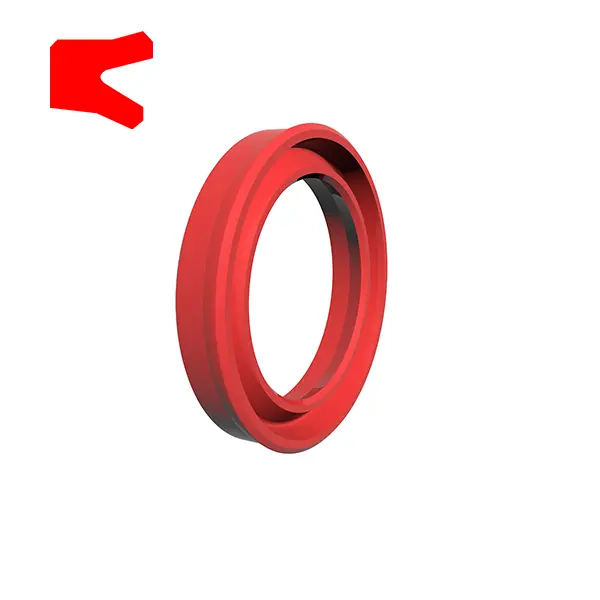

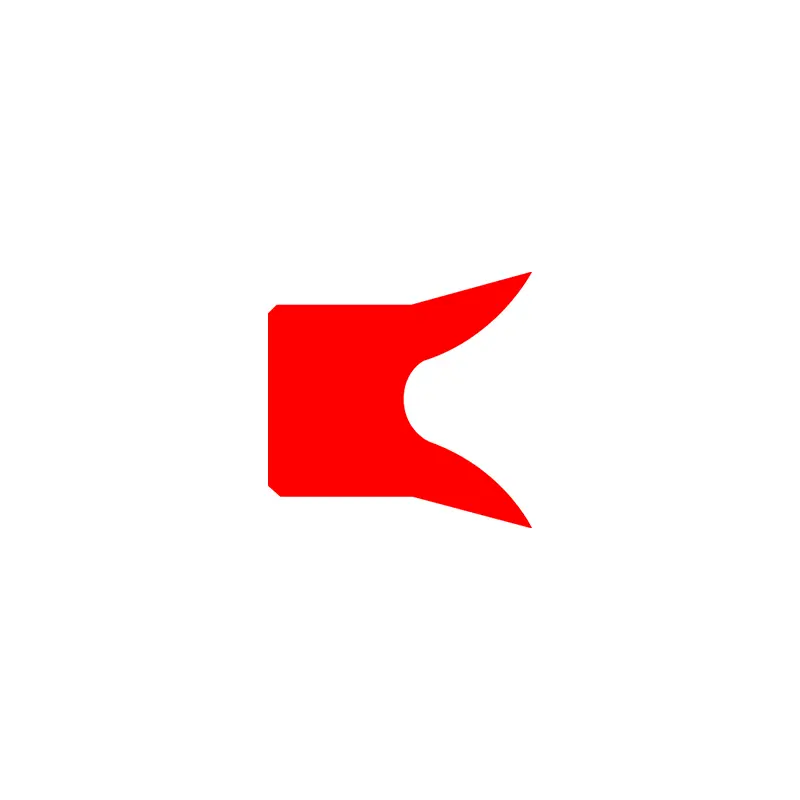

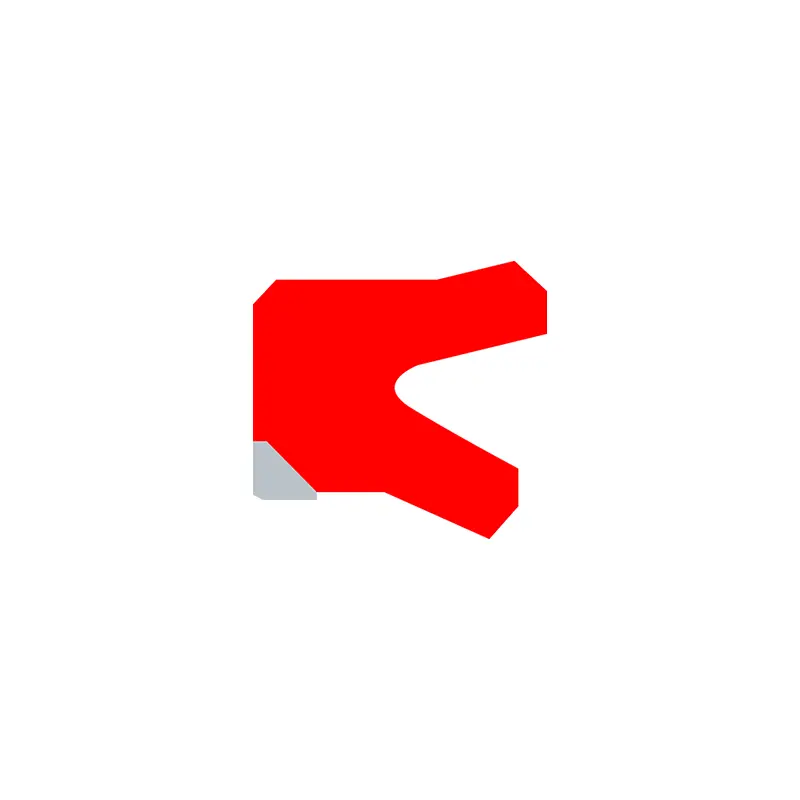

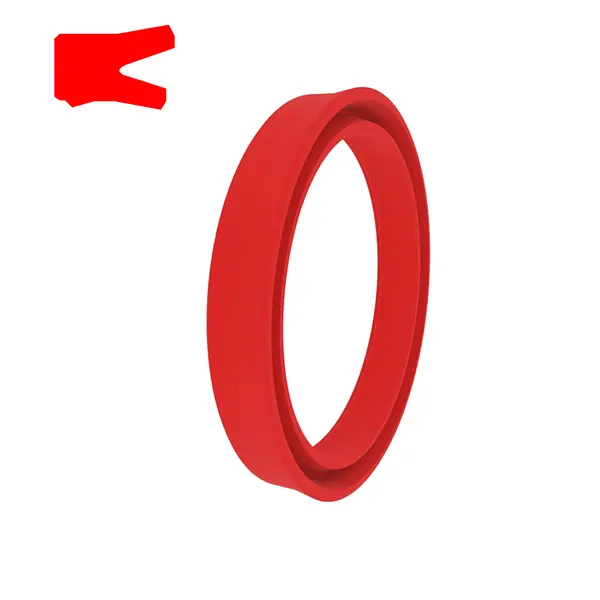

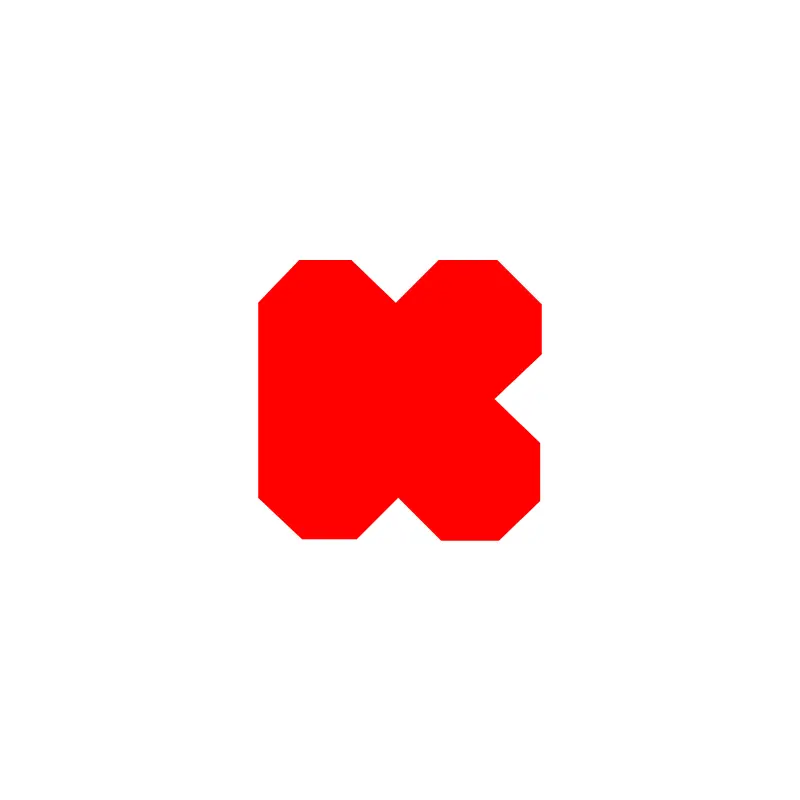

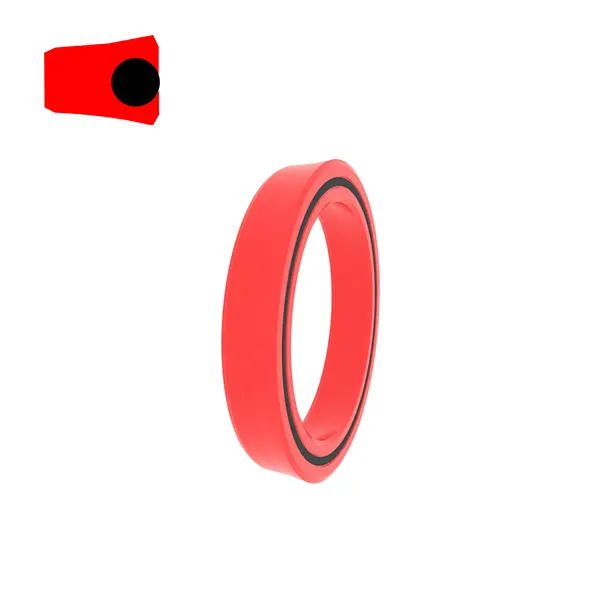

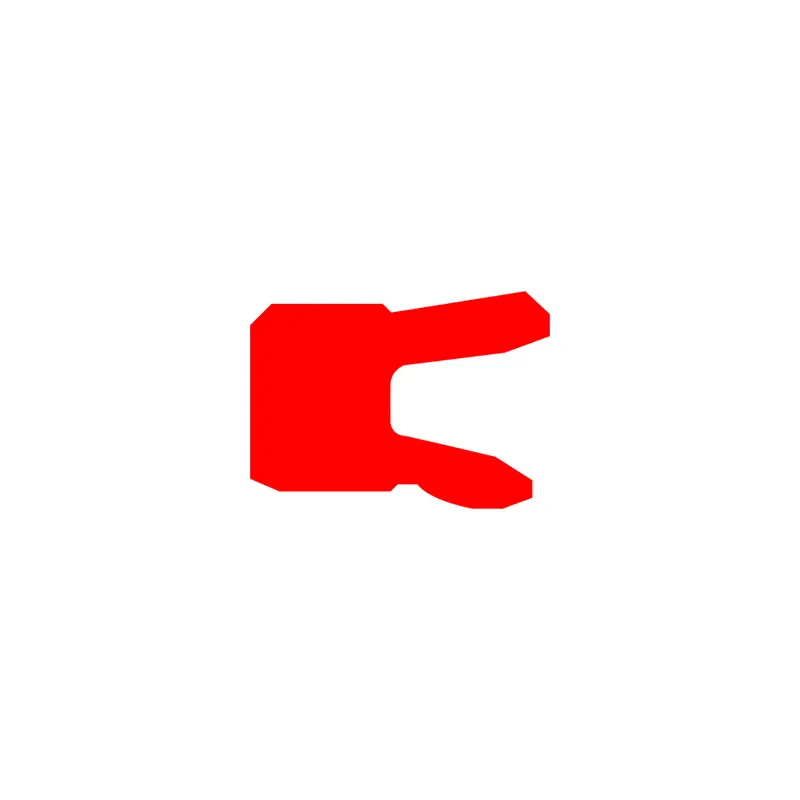

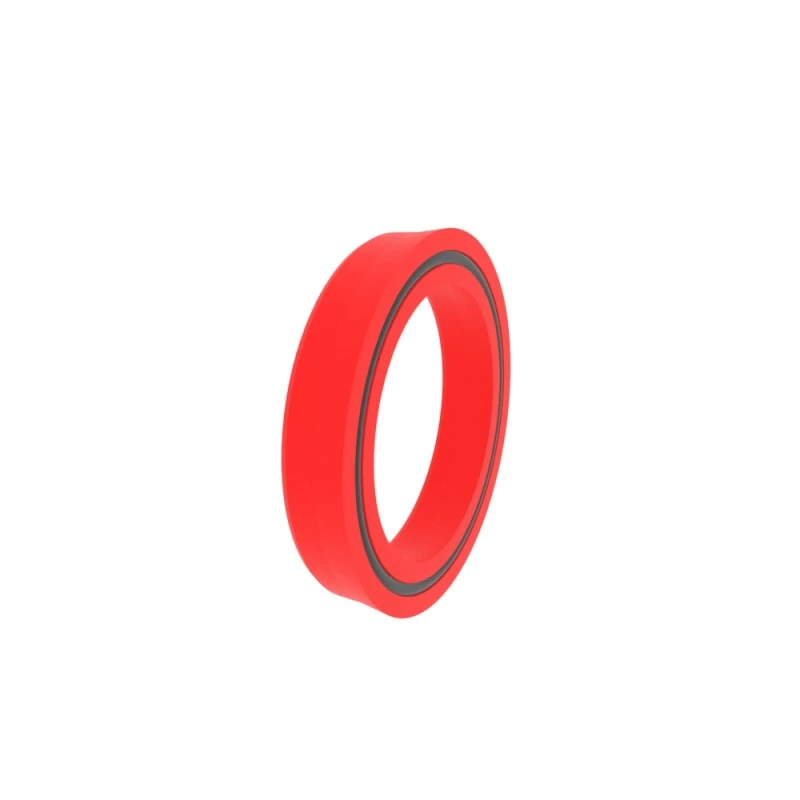

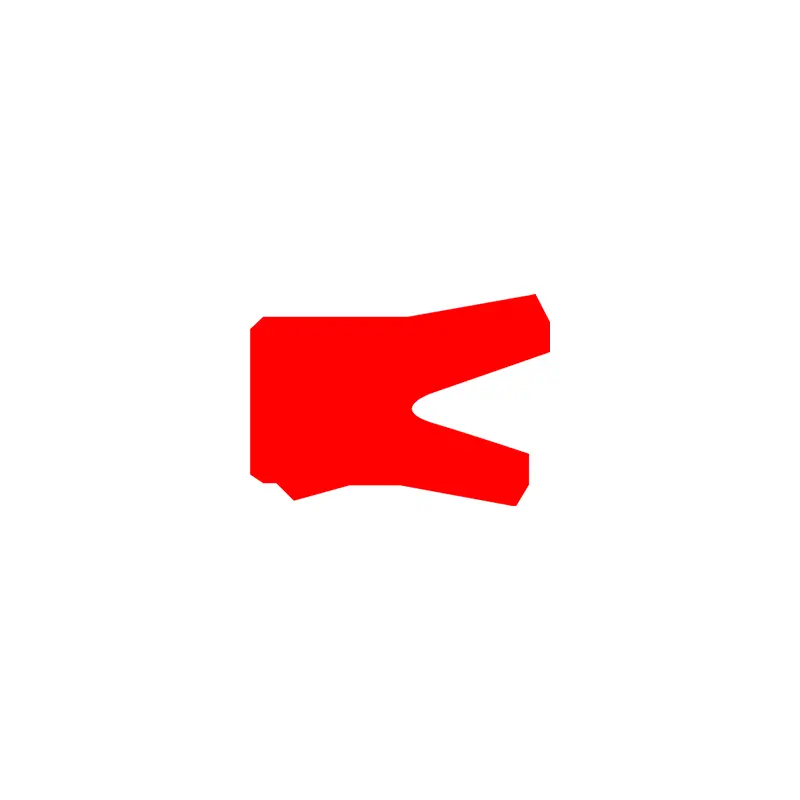

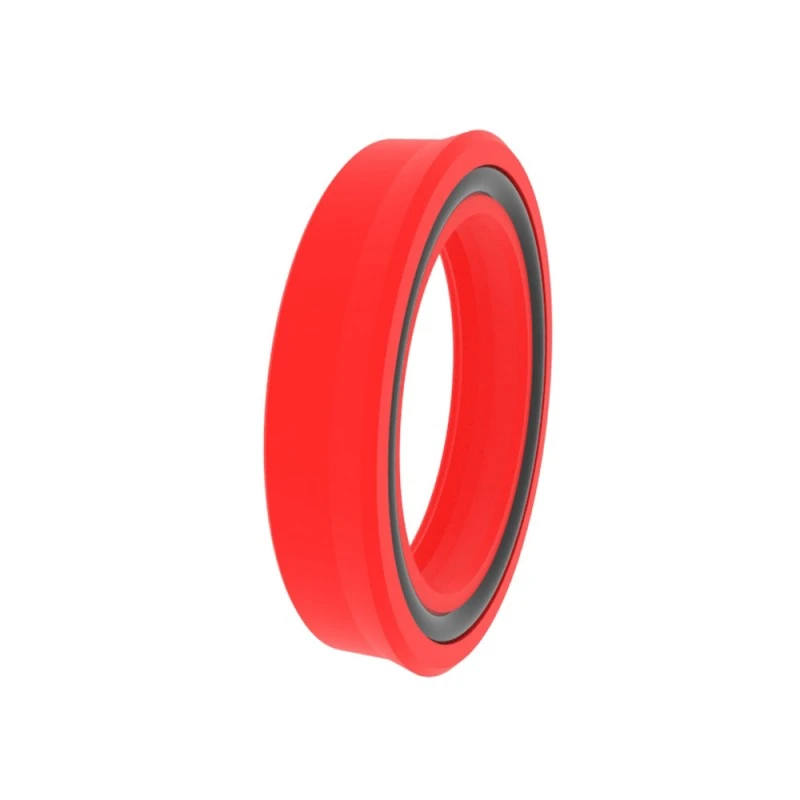

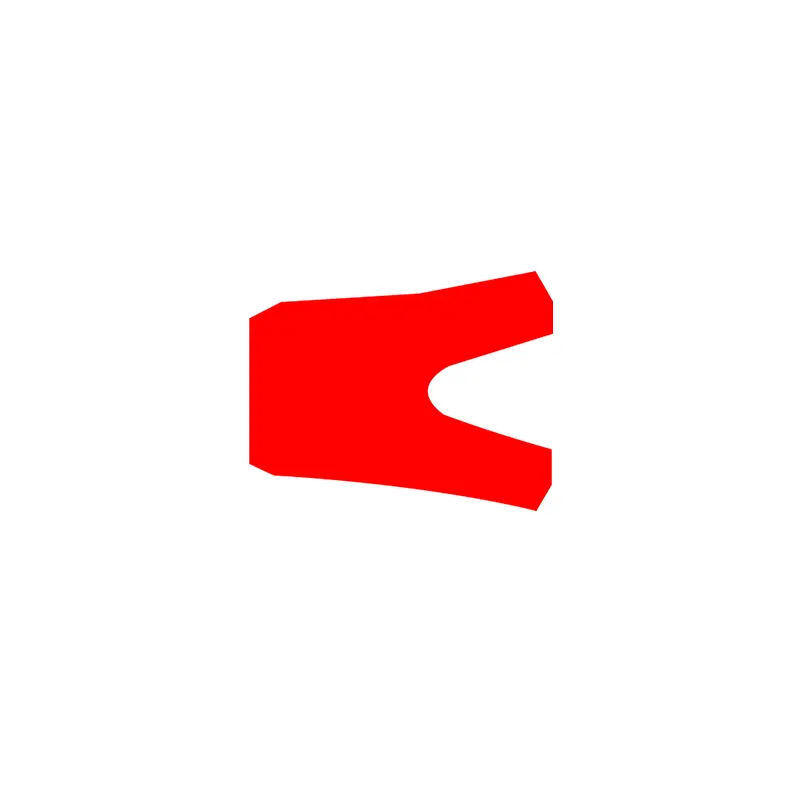

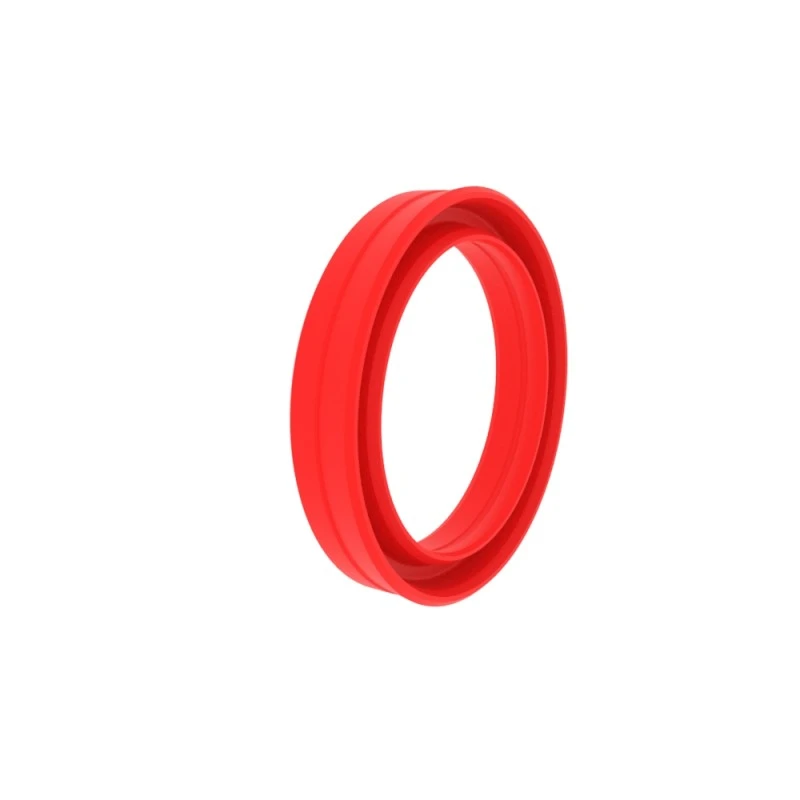

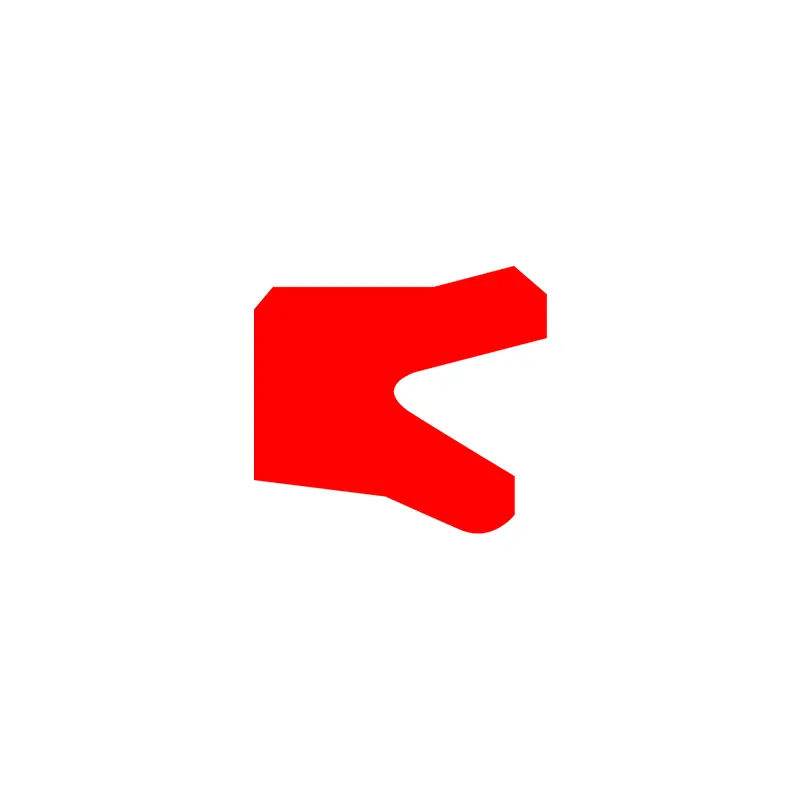

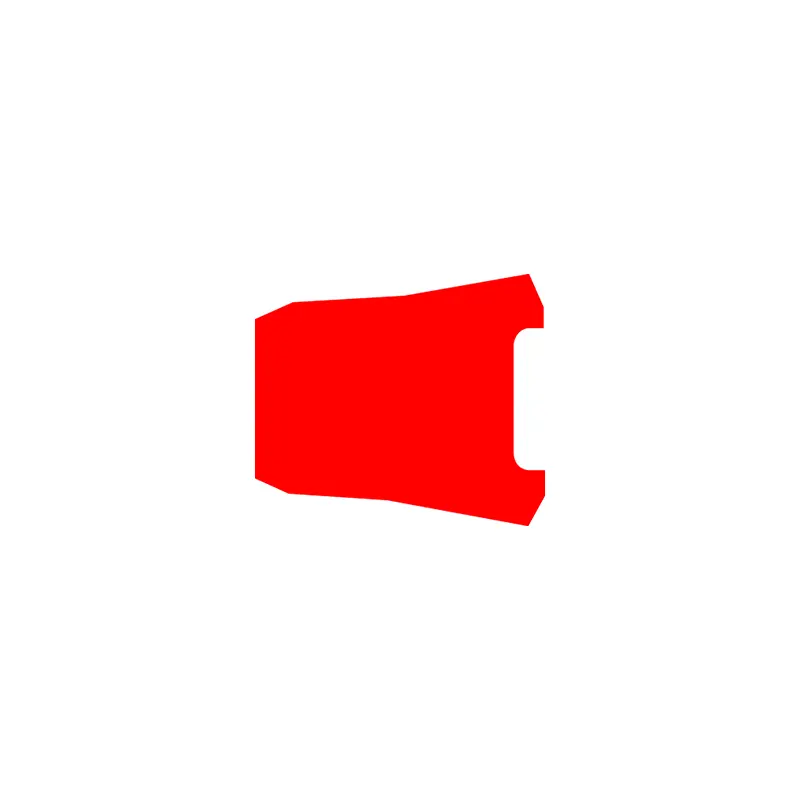

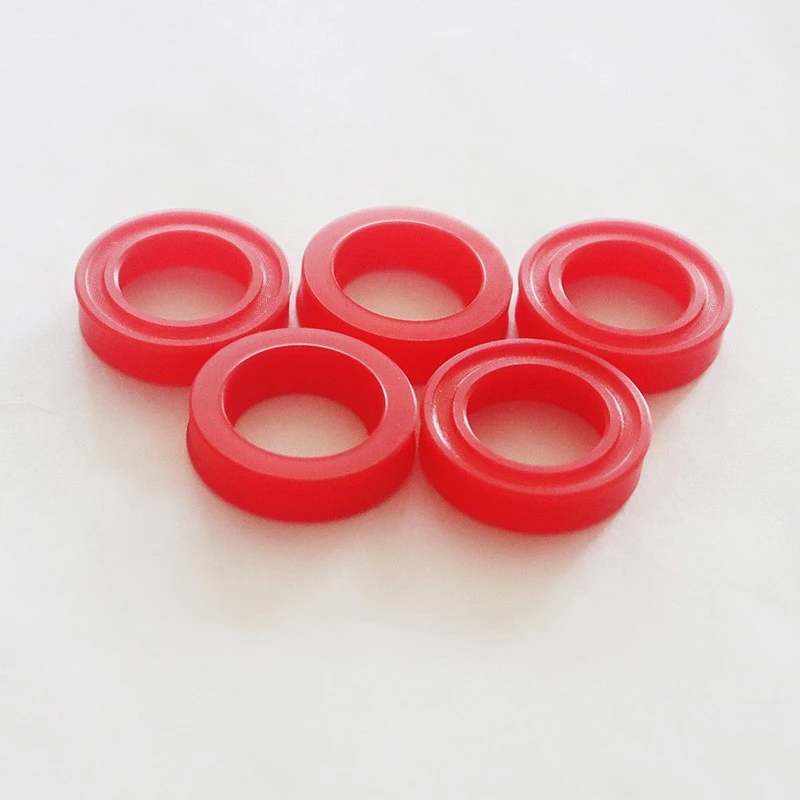

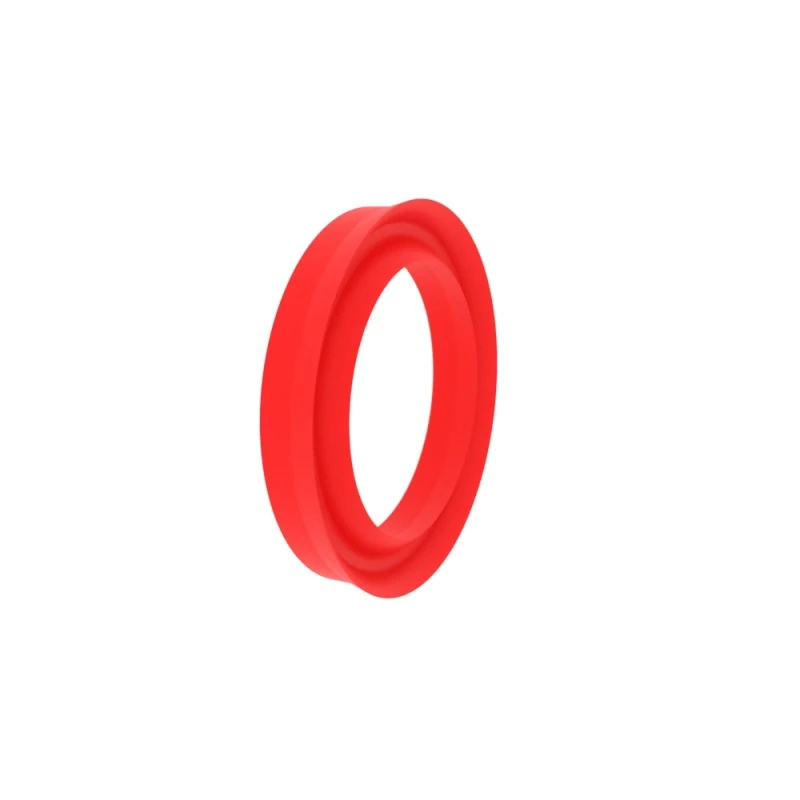

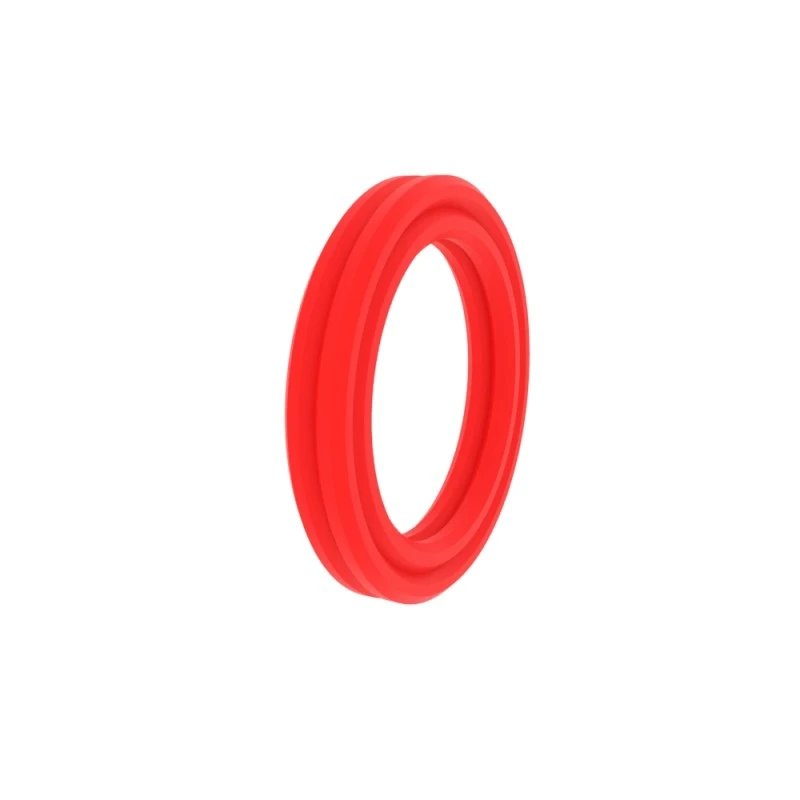

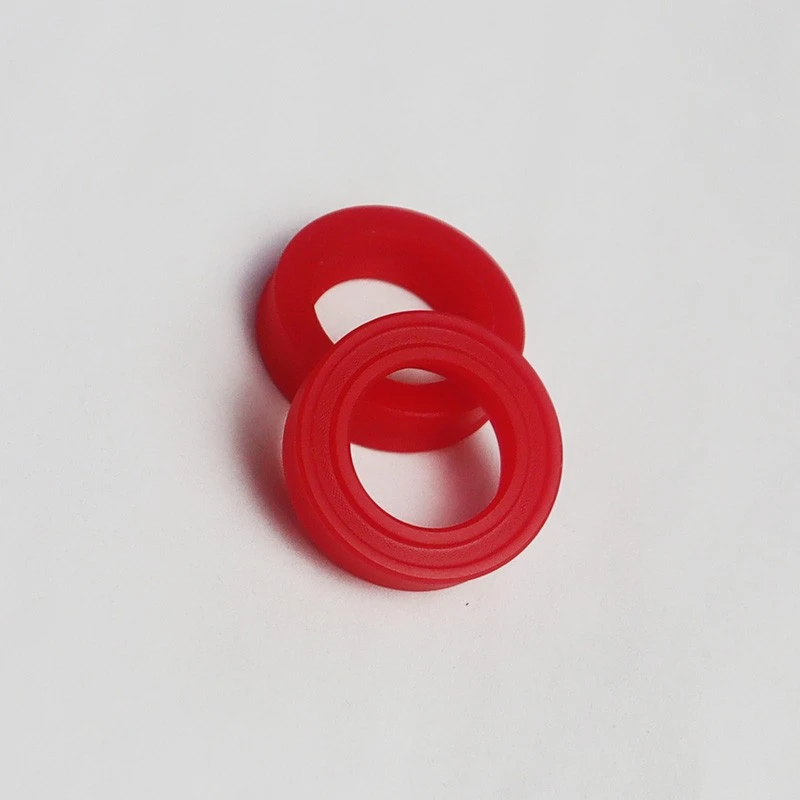

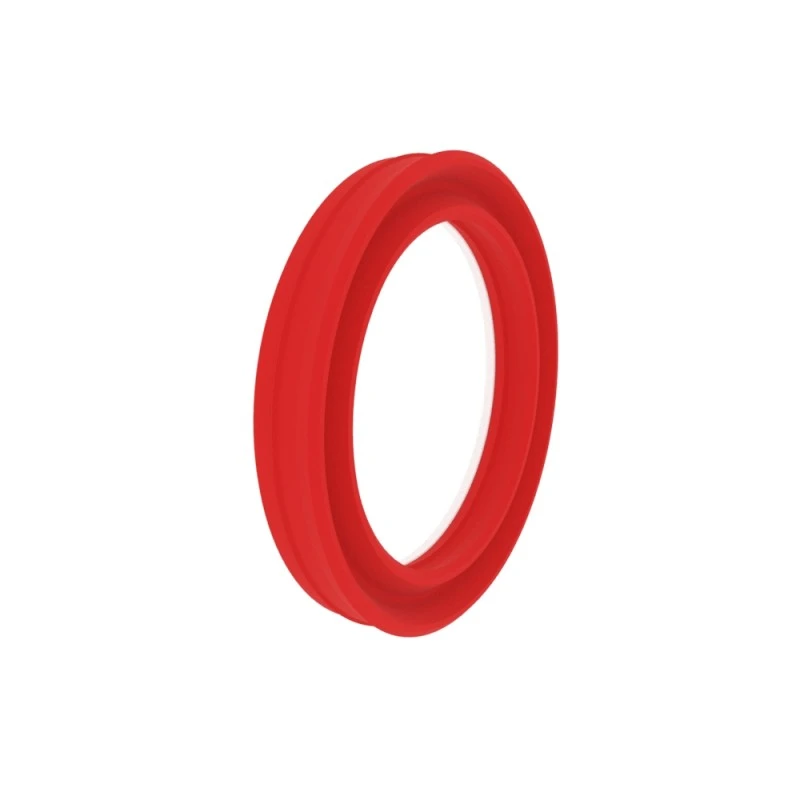

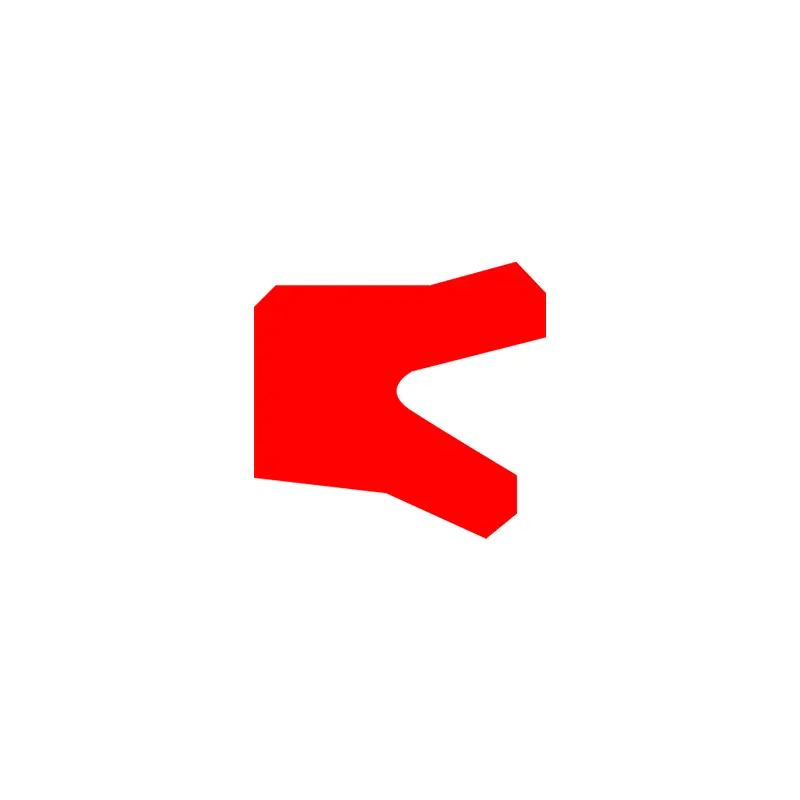

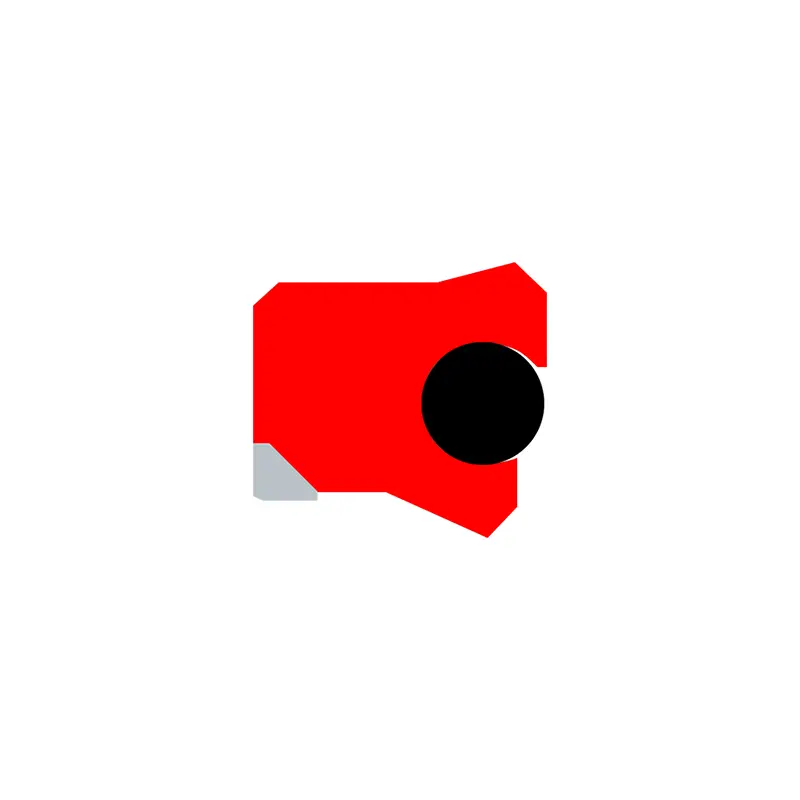

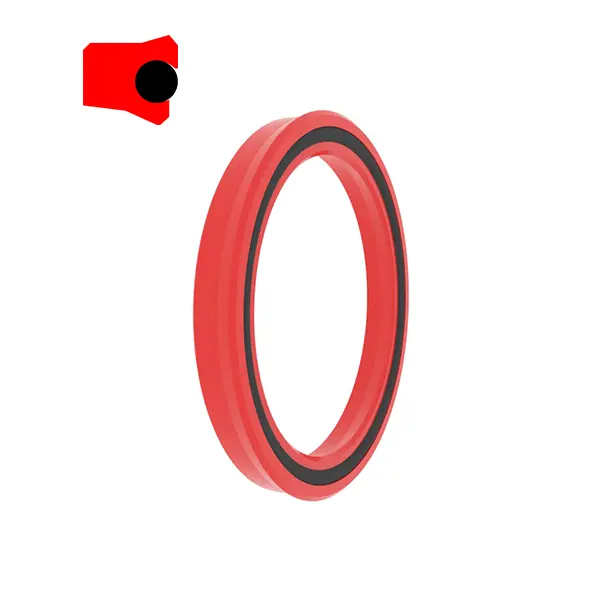

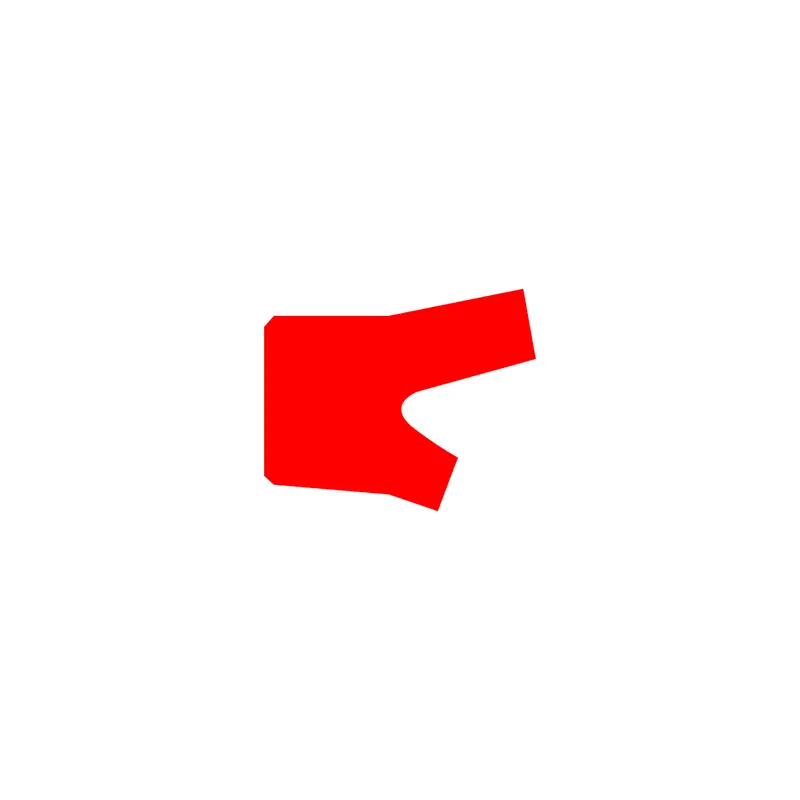

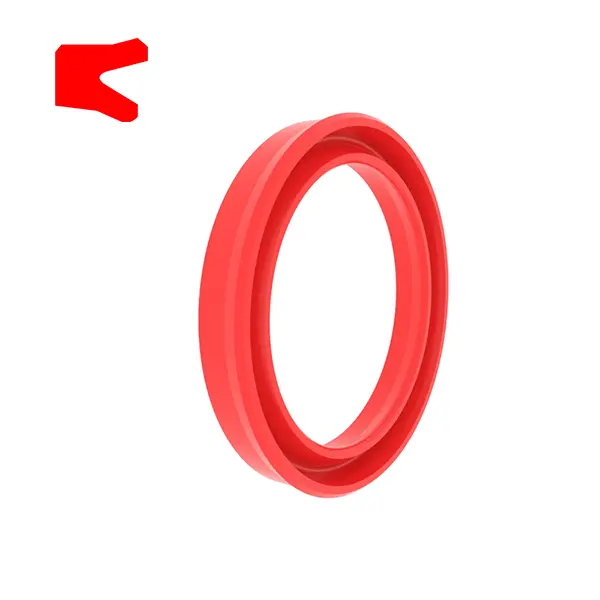

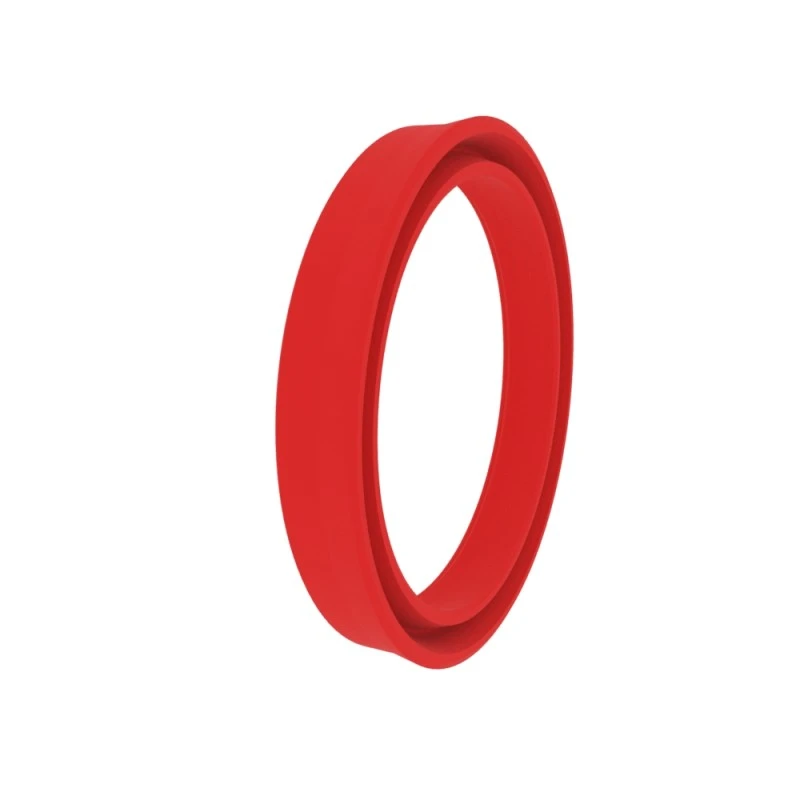

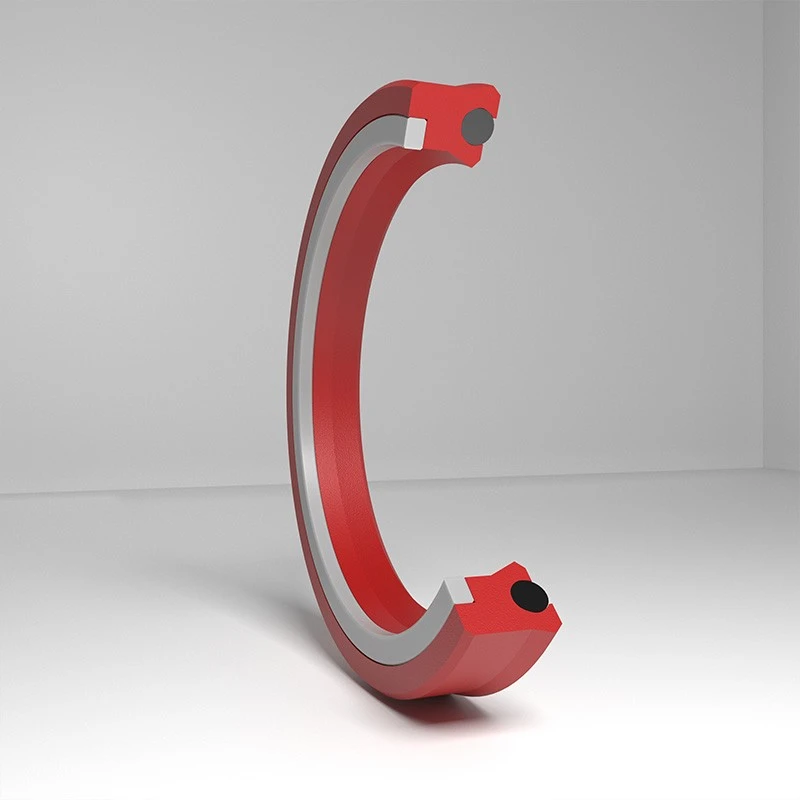

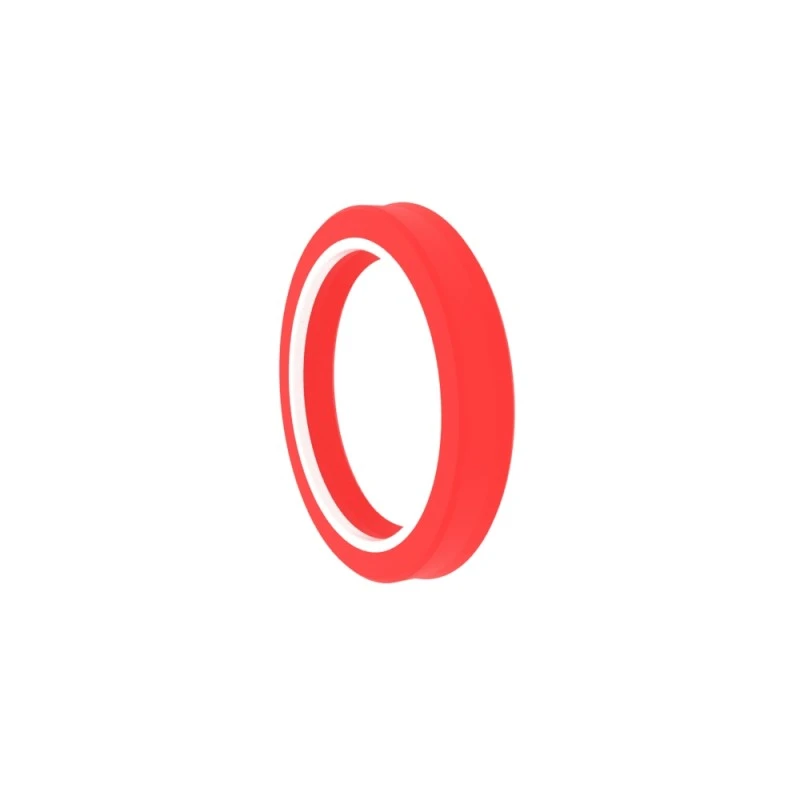

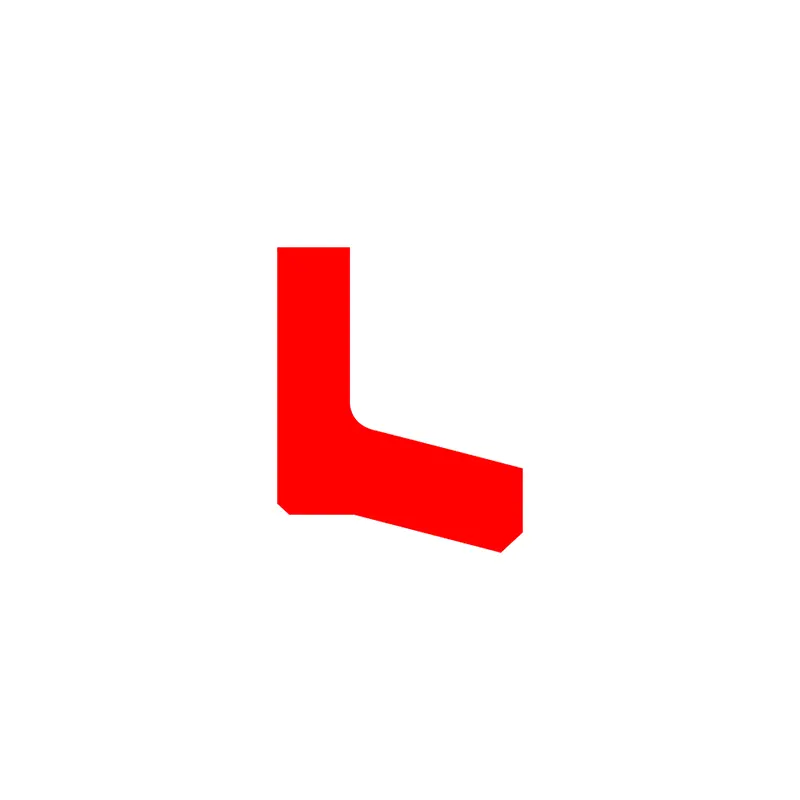

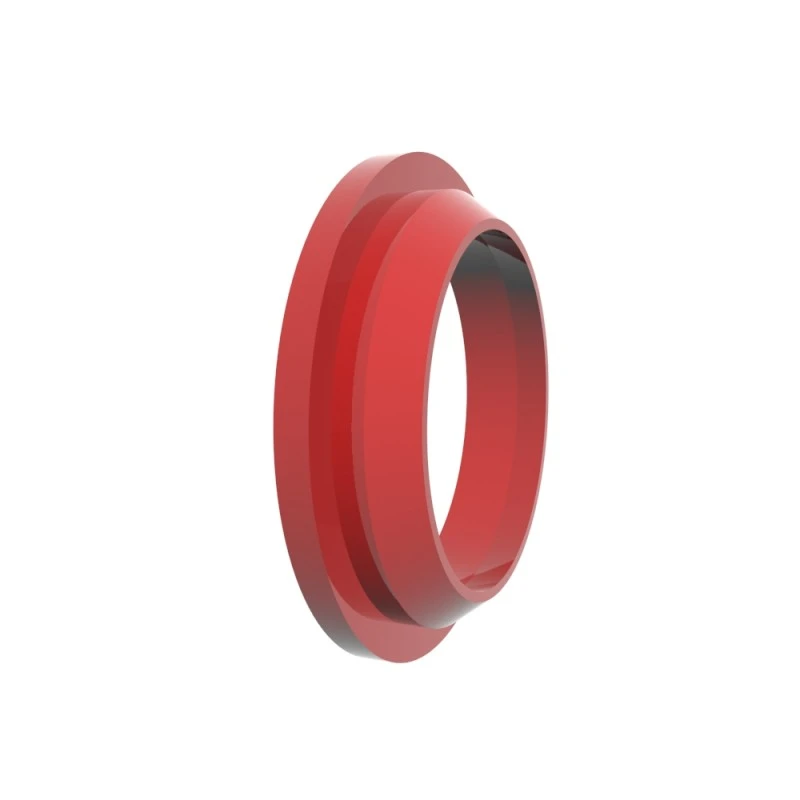

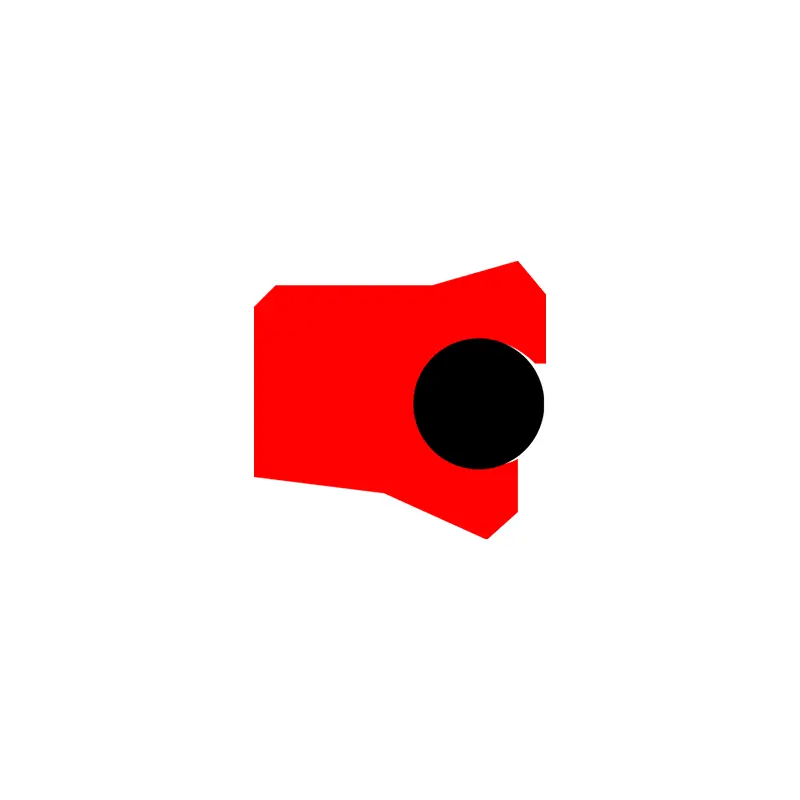

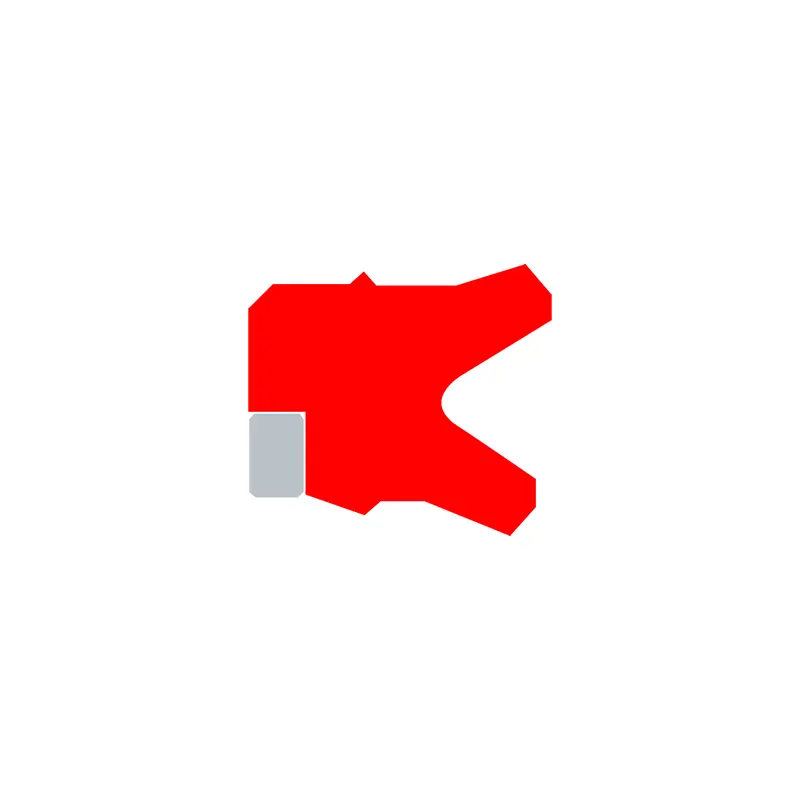

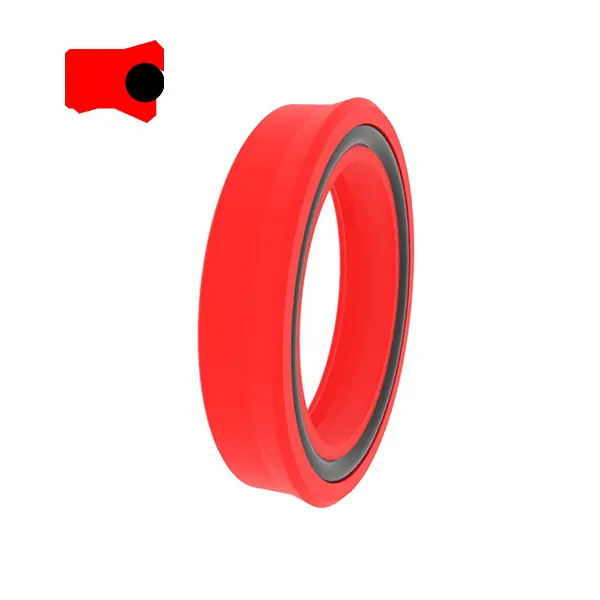

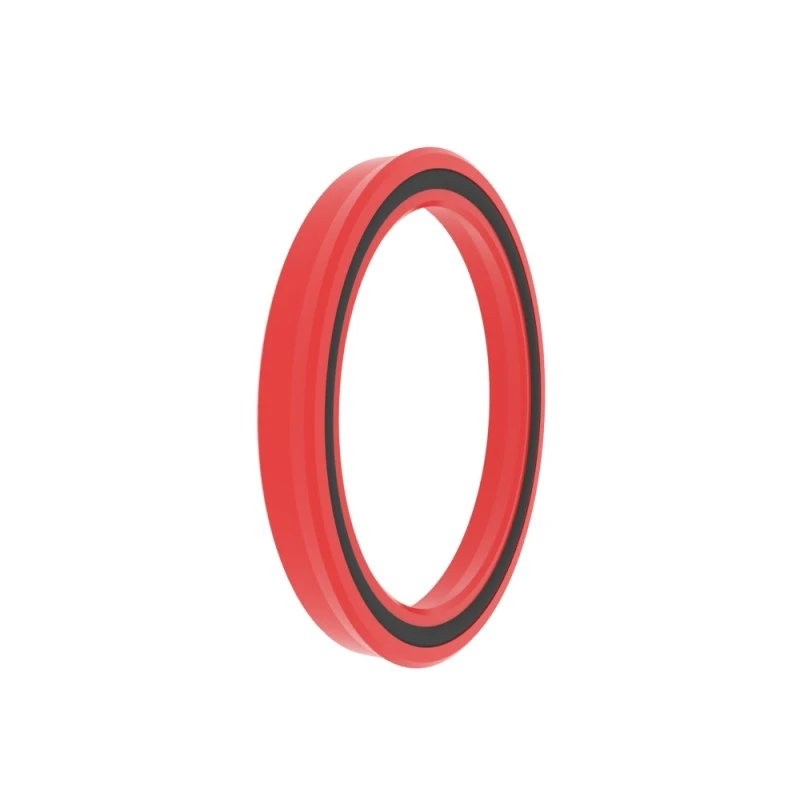

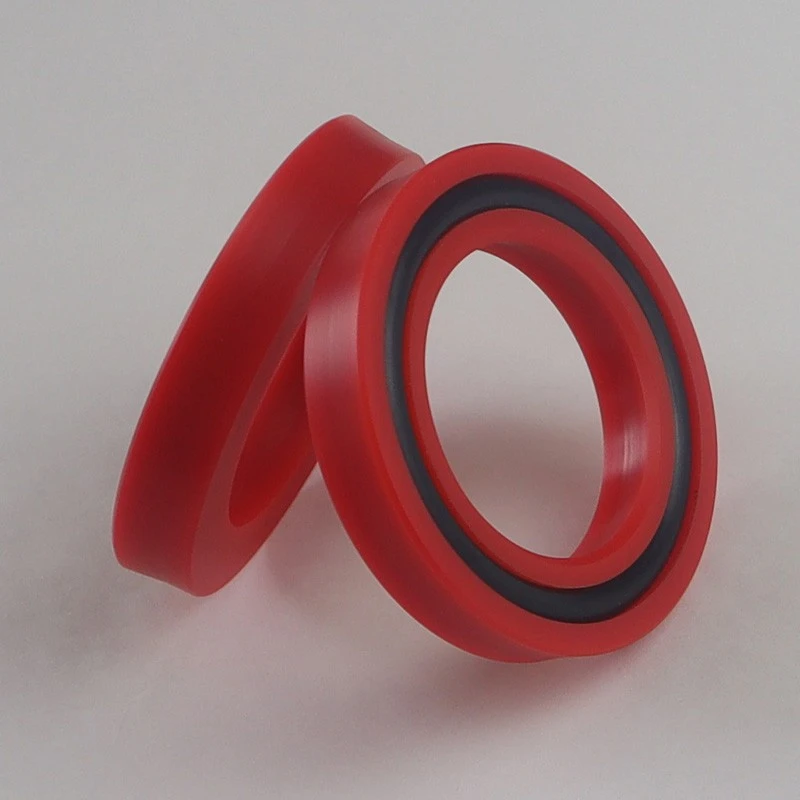

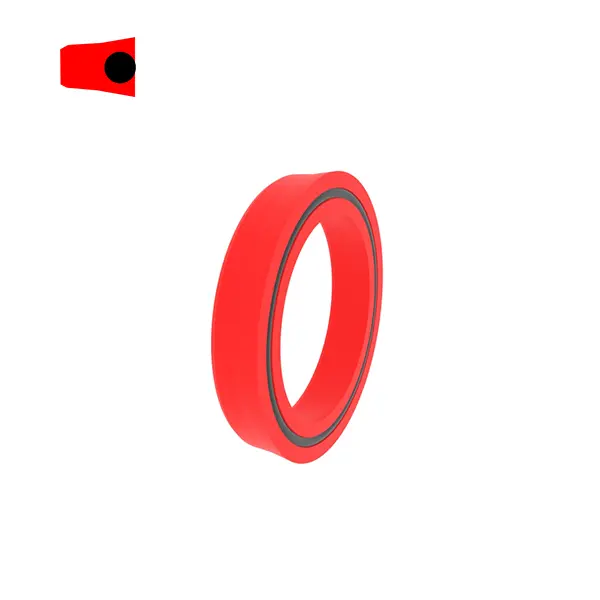

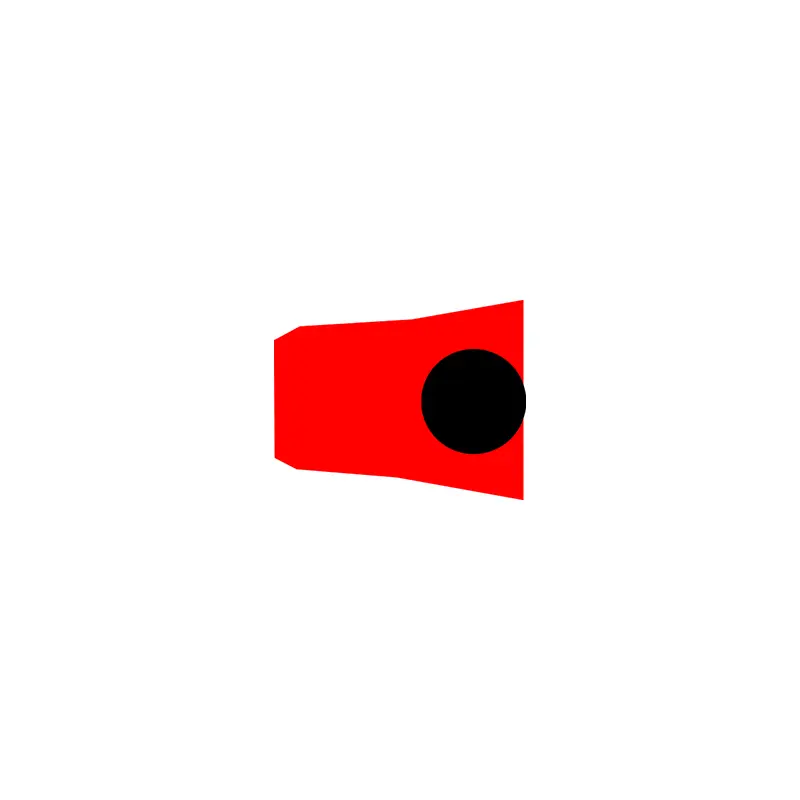

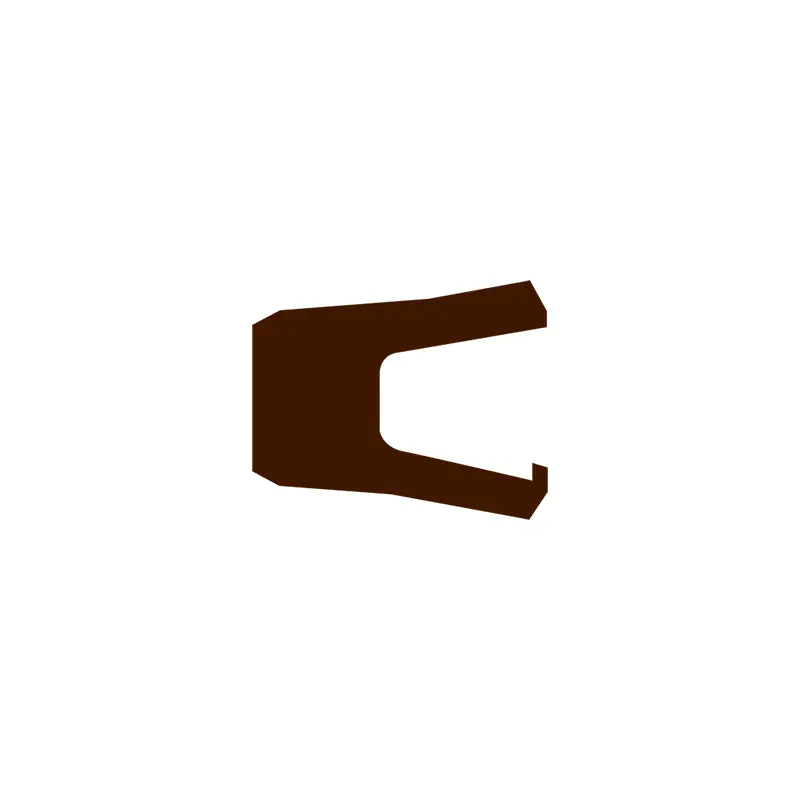

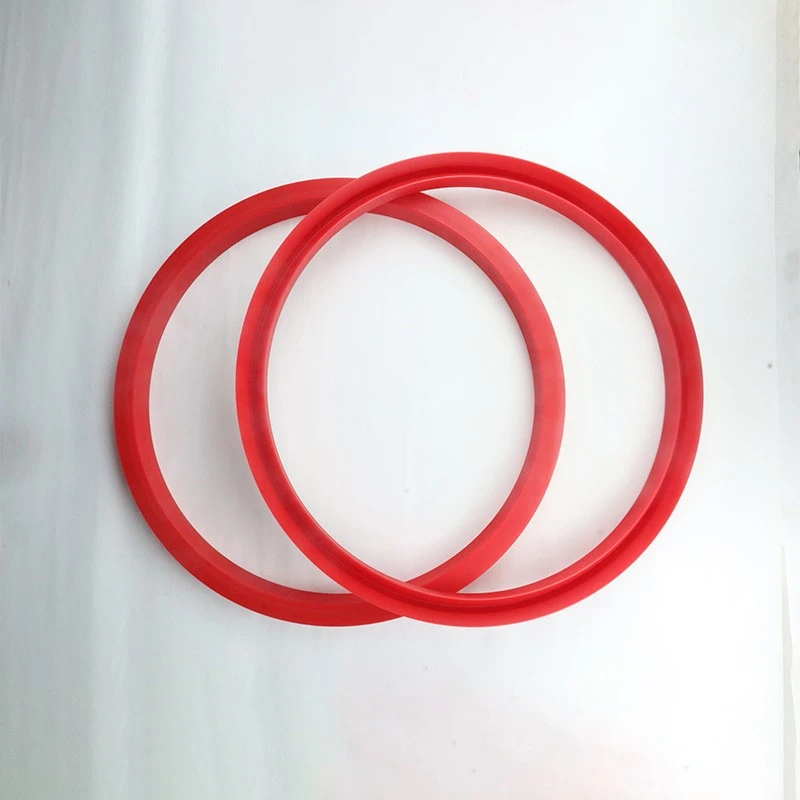

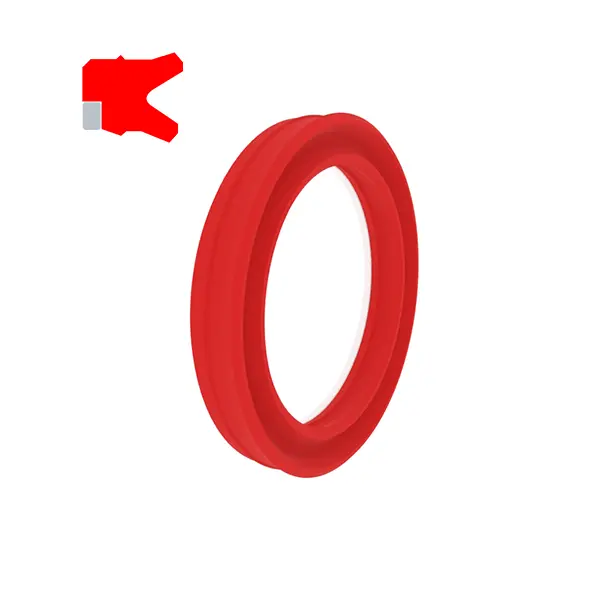

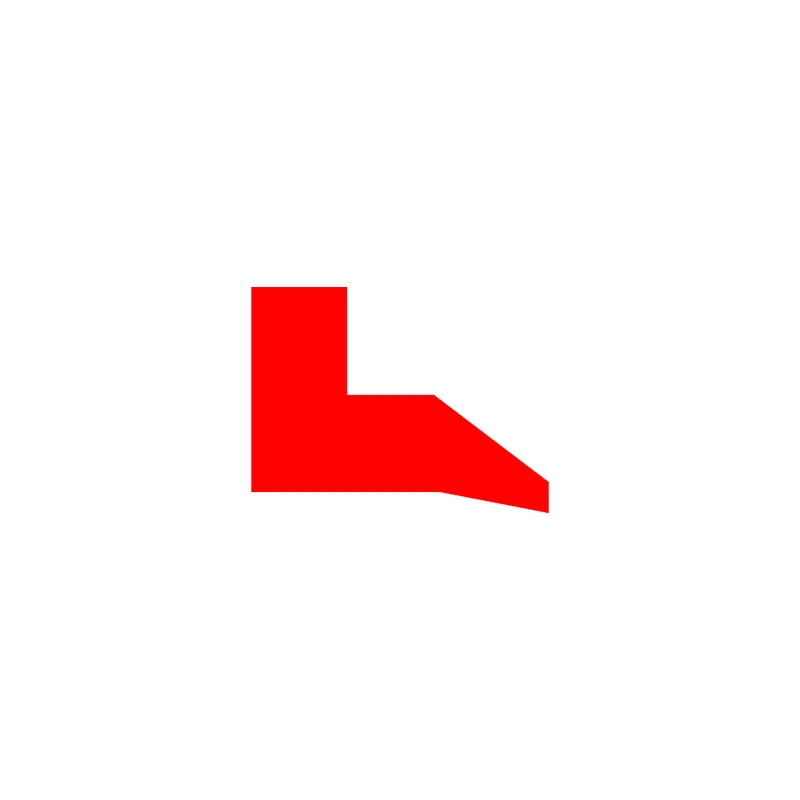

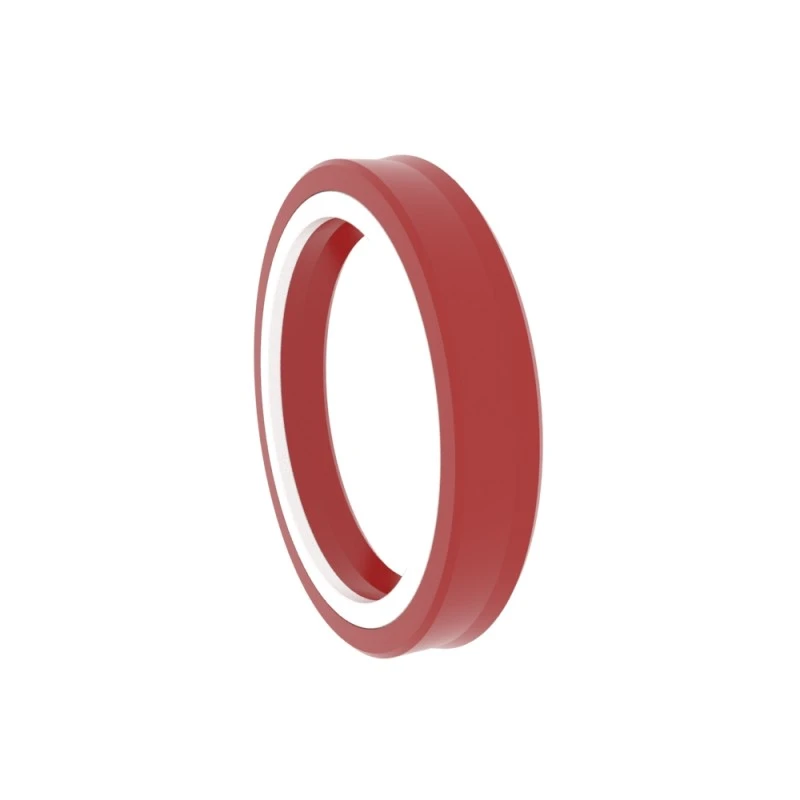

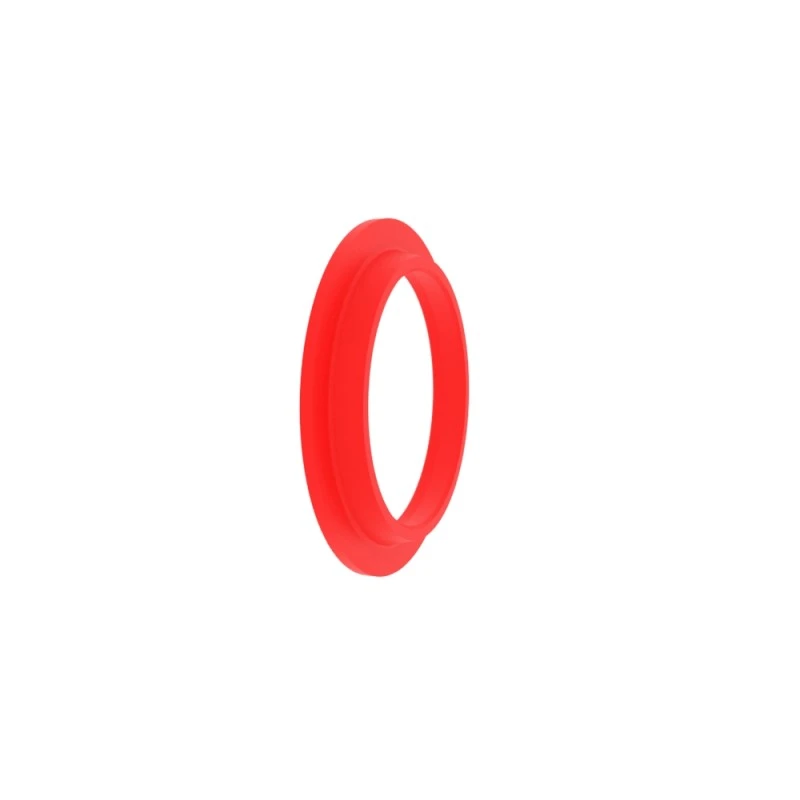

RCS101

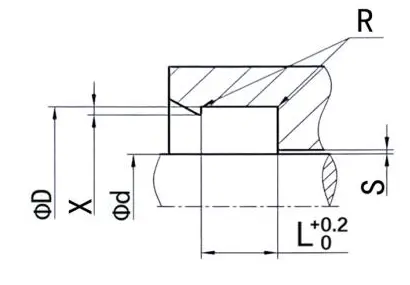

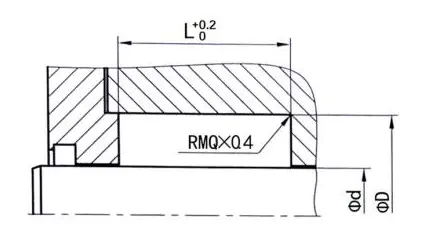

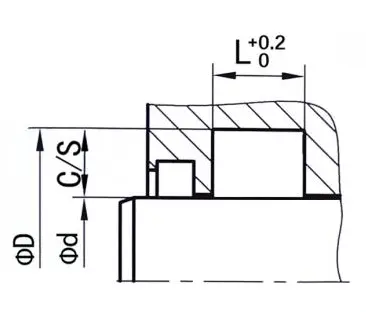

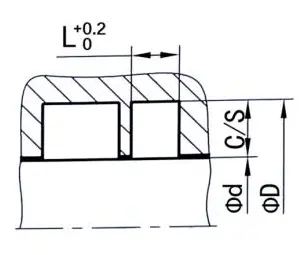

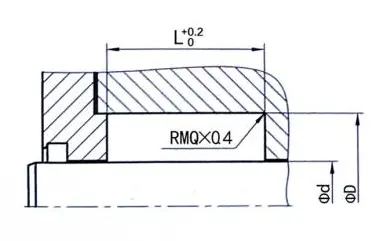

Dimensione dell'ordine
Φd ...... diametro esterno
Φd ...... diametro interno
L ...... larghezza della scanalatura
| Finitura superficiale | R tmax (μm) | RA (μm) |
| Guarni di gomma/poliuretanica abbinati a scorrimento scorrevole Sollegamenti di PTFE per corrispondenza scorrevole | ≤2,5 ≤2 | ≤0.1-0.5 ≤0,05-0.3 |
| Groove Bottom Strano di scanalatura | ≤6.3 ≤15 | ≤1.6 ≤3 |
| Rapporto di lunghezza del supporto del profilo TP | 50%-95% |
|
| Tolleranza | |
| Φd | F8 |
| Φd | H10 |
Esempio di ordinazione
Modello: RCS101
Dimensione della scanalatura: 100x115x10
Materiale: RC-PU-H

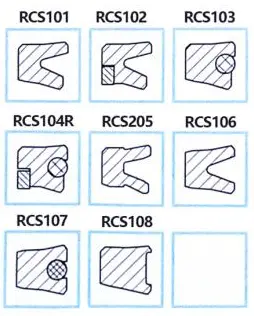

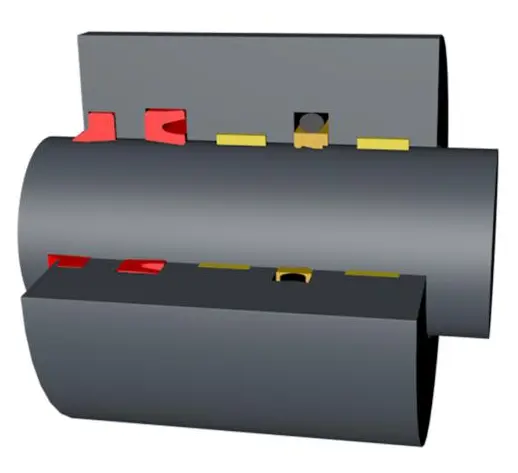

Tipo di tenuta: RCS101, RCS102, RCS103, RCS104, RCS205, RCS106, RCS107, RCS108, RCS117, RCS121
Applicazione principale: adatto per cilindri idraulici e pneumatici
Vantaggi: incorporamento stabile nella scanalatura, ampio intervallo di temperature, eccellenti prestazioni di tenuta statica e dinamica, forte capacità di estrazione dell'olio residuo in condizioni dinamiche.
Materiale: poliuretano, gomma
| Esempi di groove sigilla | Le seguenti sono le dimensioni della scanalatura standard (è possibile produrre guarnizioni di polvere di qualsiasi dimensione all'interno della gamma di dimensioni) | ||||||||
 |
 |
Φd | Φd | L | c/s | Gap massima di estrusione | |||
| 100 bar | 250 bar | 400 bar | |||||||
| 5-24.9 | Φd+8 | 6.3 | 4 | 0.50 | 0.35 | 0.25 | |||
| 25-49.9 | Φd+10 | 8 | 5 | 0.50 | 0.35 | 0.25 | |||
| 50-149.9 | Φd+15 | 10 | 7.5 | 0.50 | 0.35 | 0.25 | |||
| 150-229.9 | Φd+20 | 14 | 10 | 0.50 | 0.35 | 0.25 | |||
| 300-499,9 | Φd+25 | 17 | 12.5 | 0.50 | 0.35 | 0.25 | |||
| 500-699,9 | Φd+30 | 25 | 15 | 0.50 | 0.35 | 0.25 | |||
| ＞ 700 | Φd+40 | 32 | 20 | 0.60 | 0.40 | 0.30 | |||
| ＞ 1000 | Φd+50 | 40 | 25 | 0.70 | 0.50 | 0.40 | |||

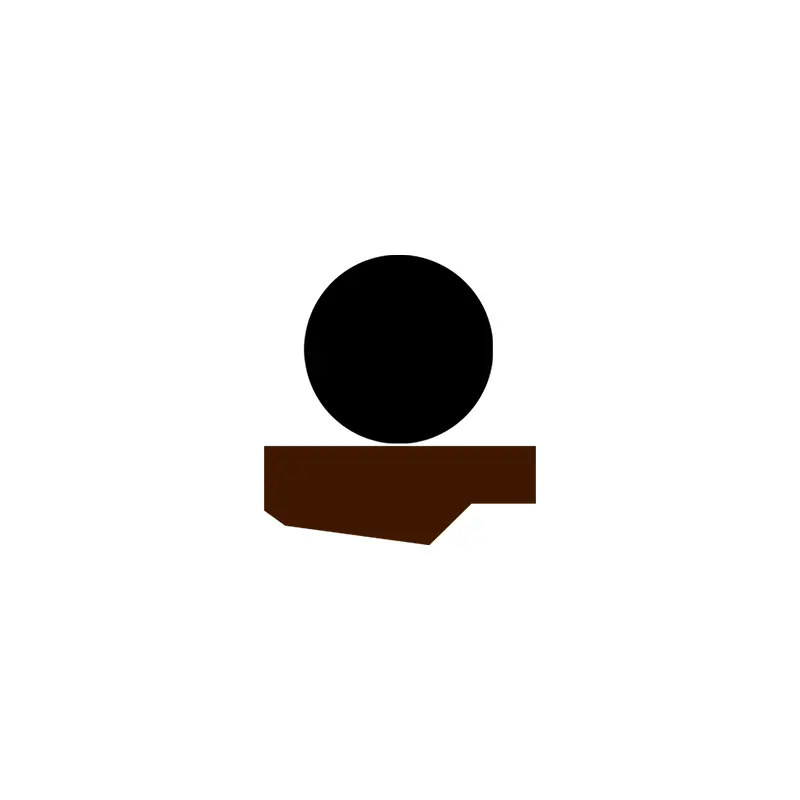

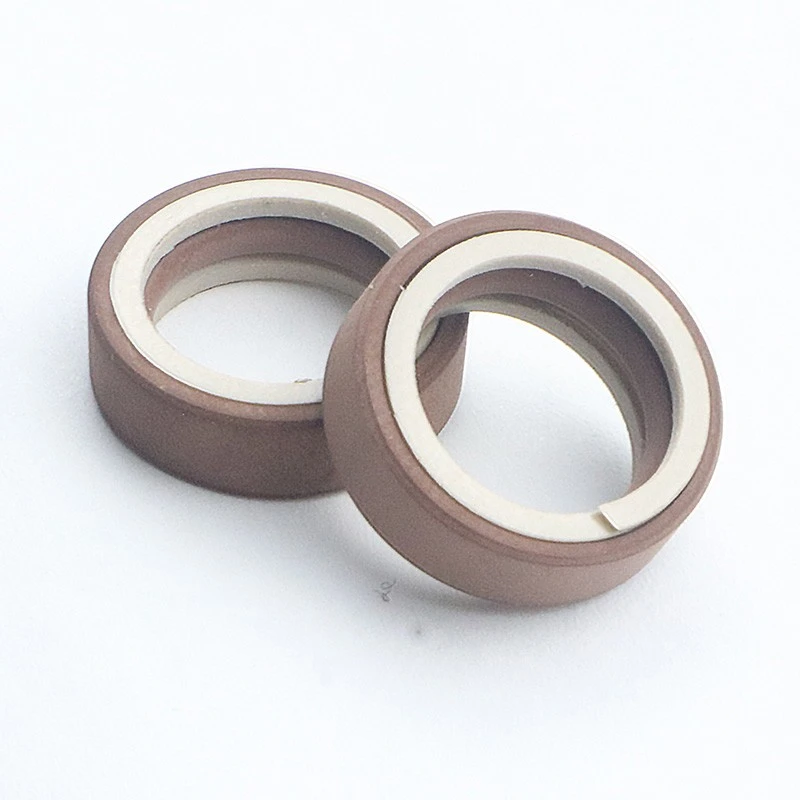

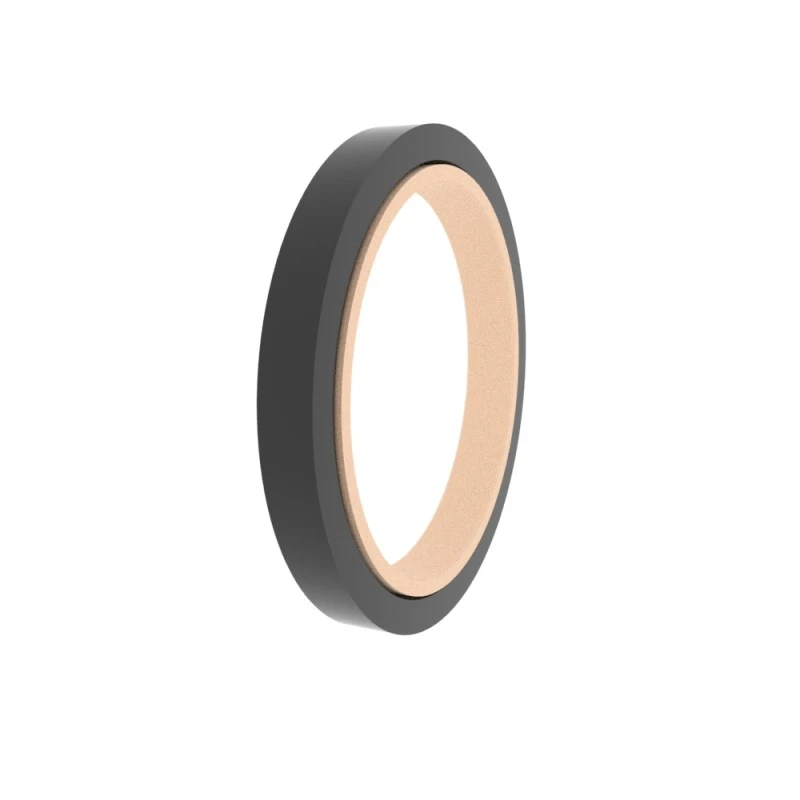

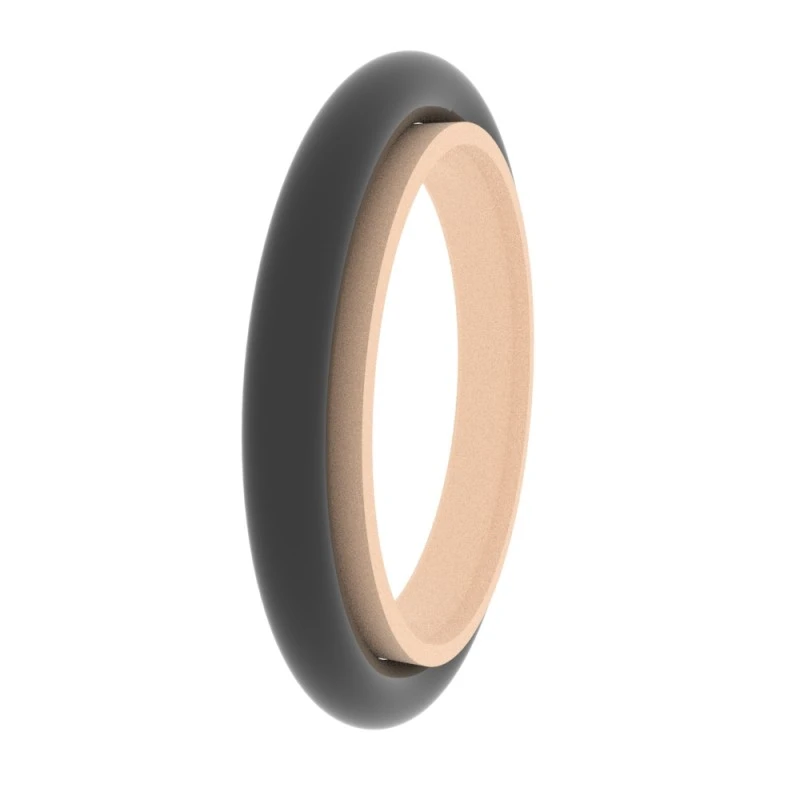

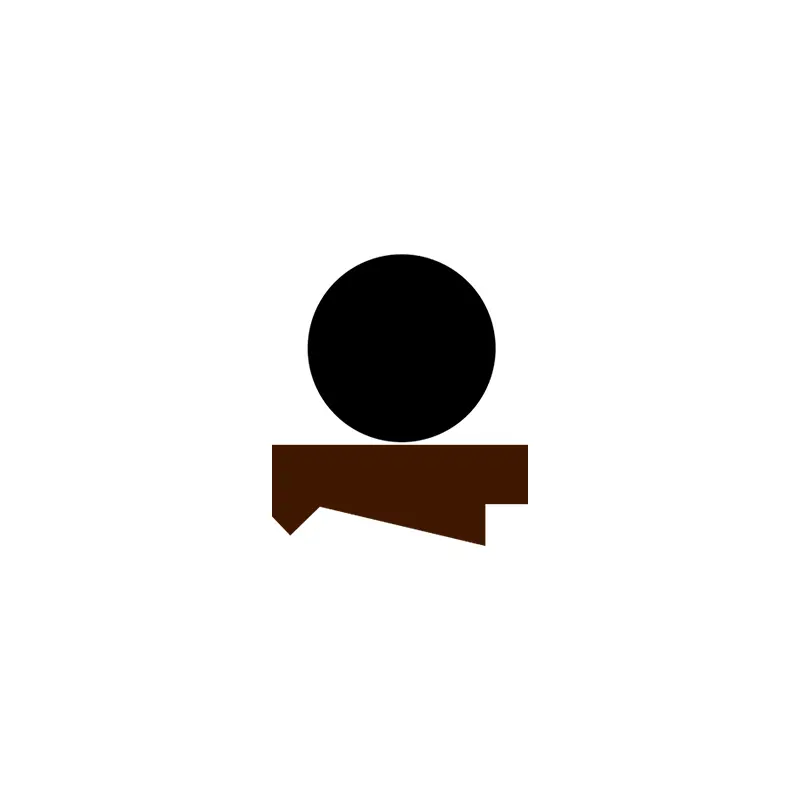

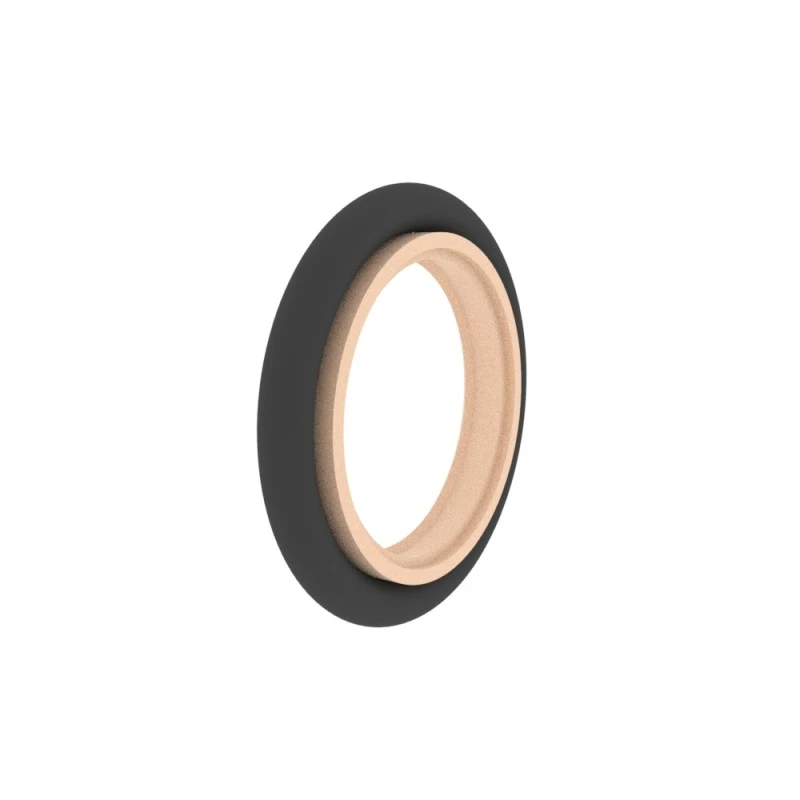

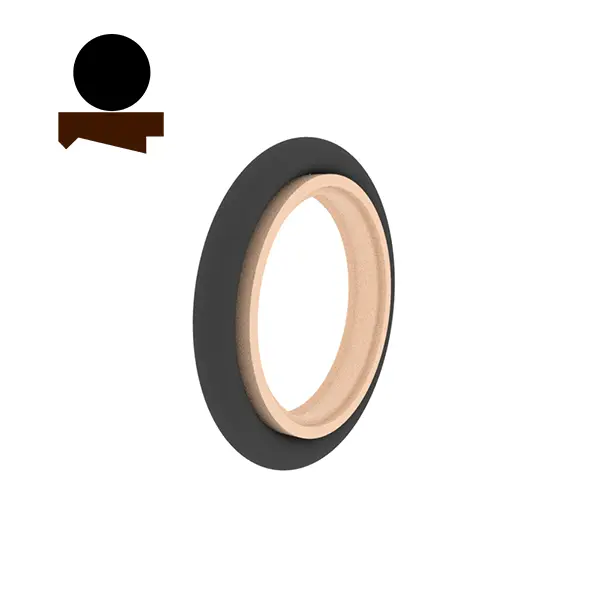

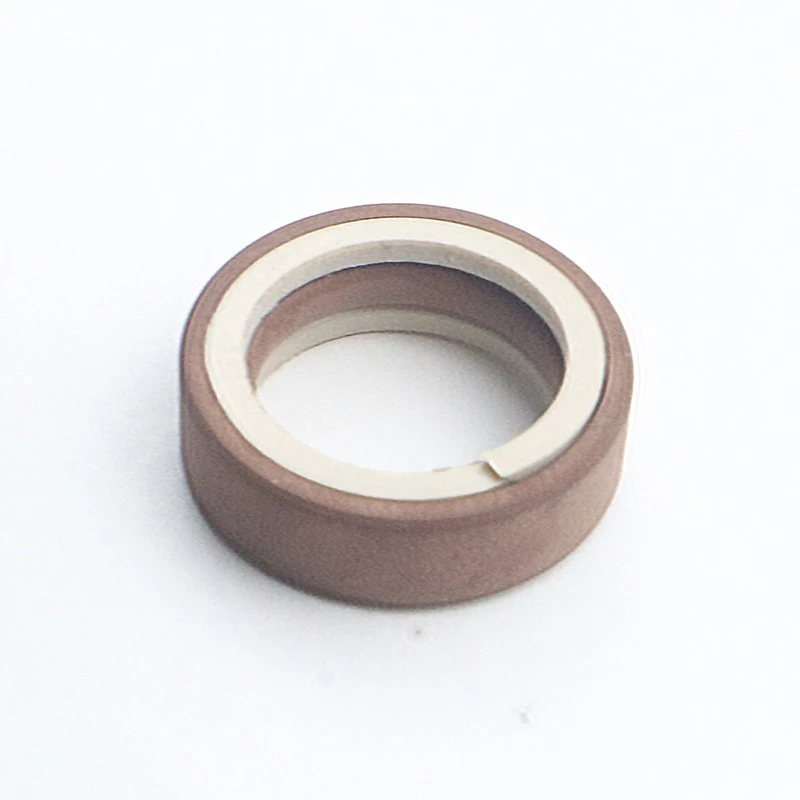

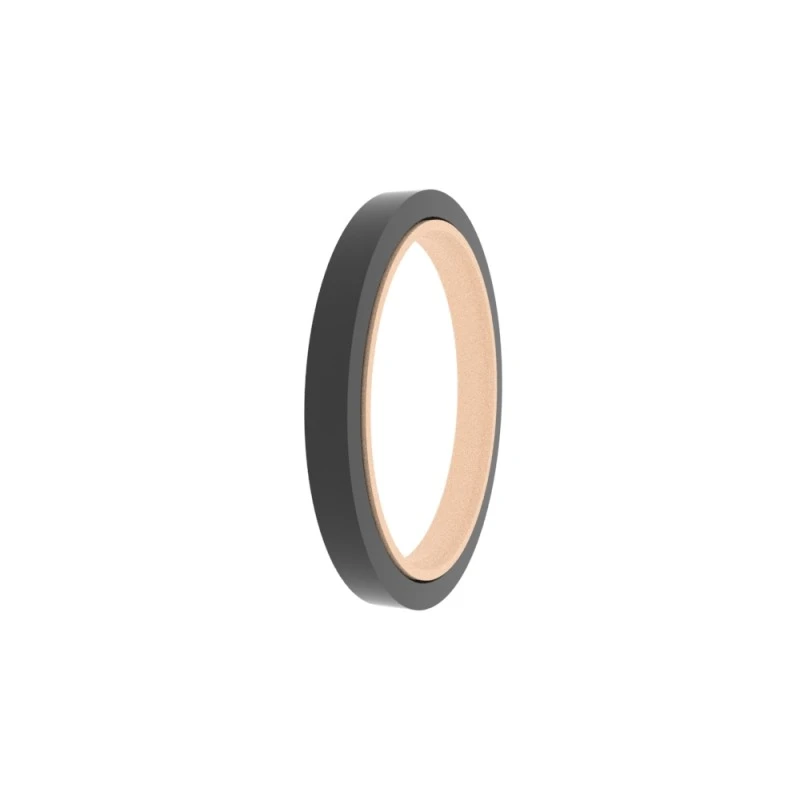

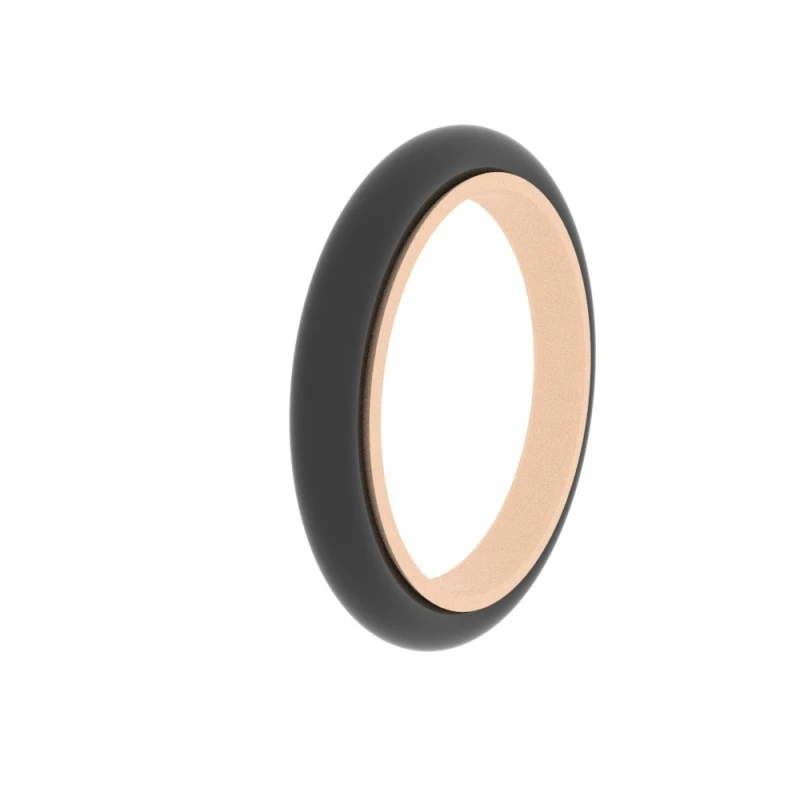

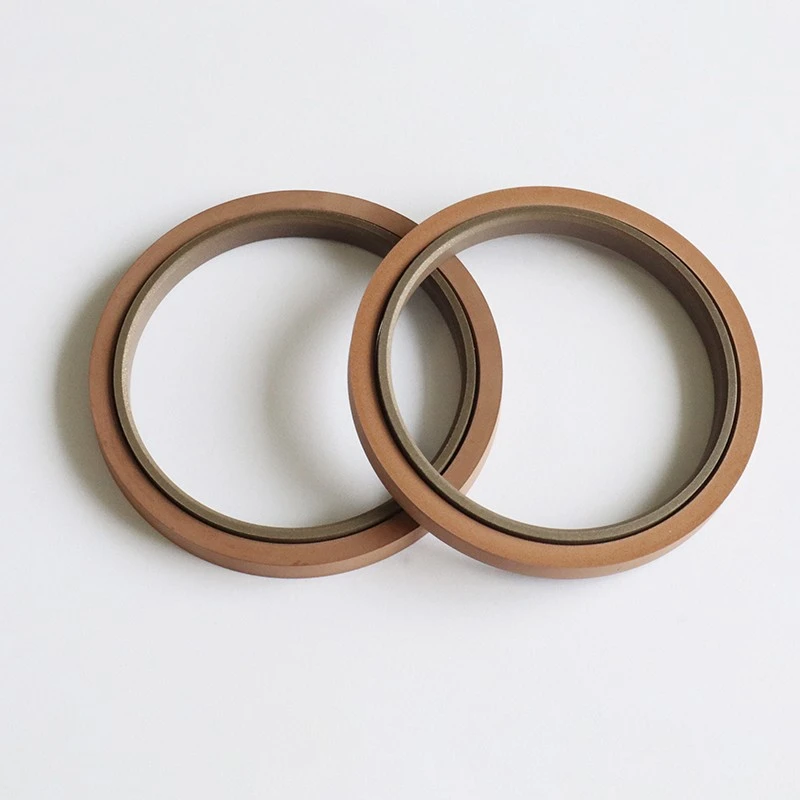

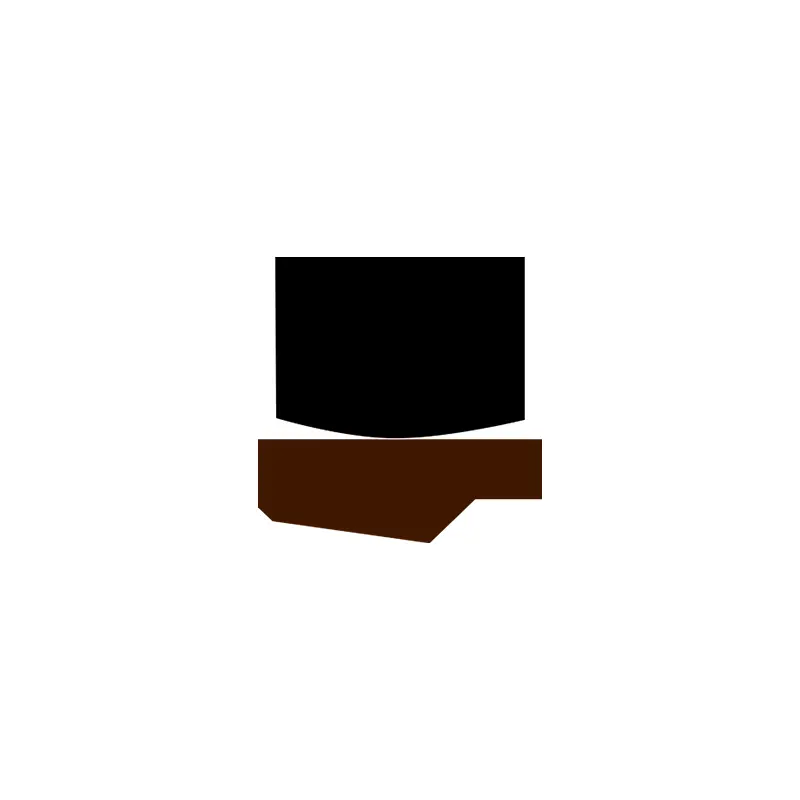

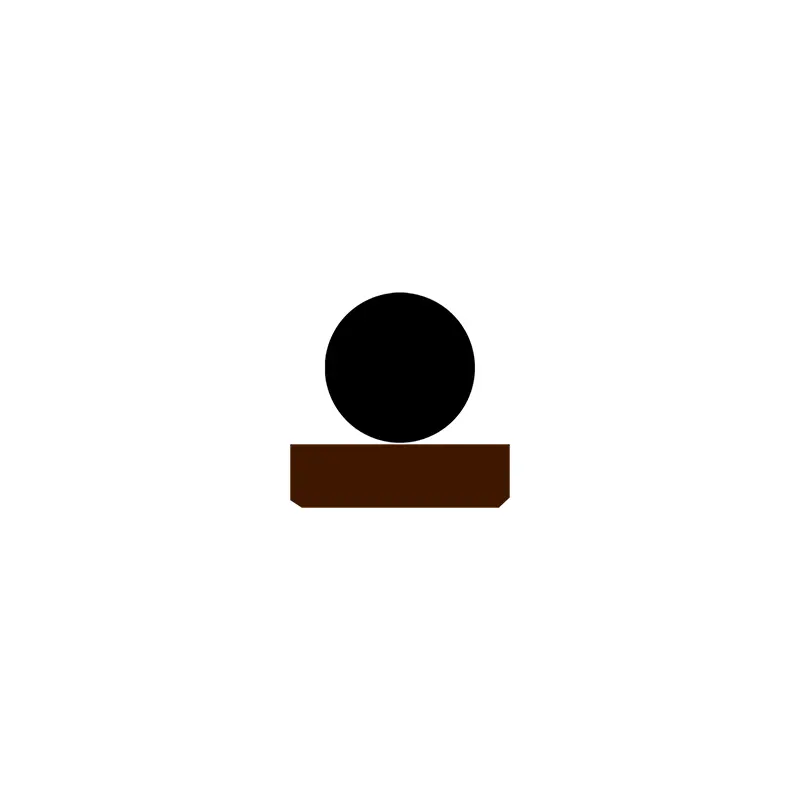

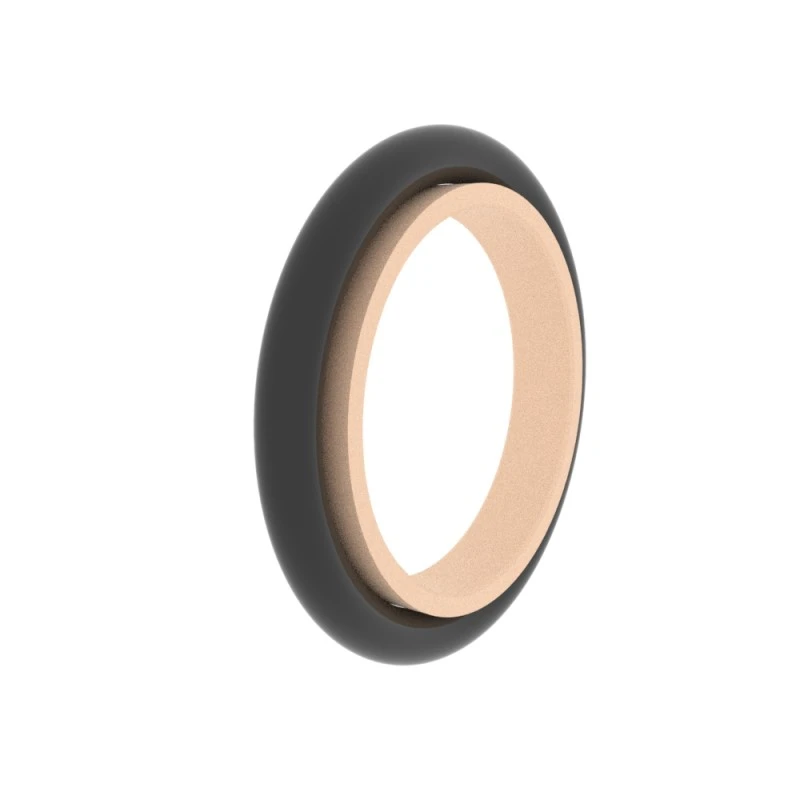

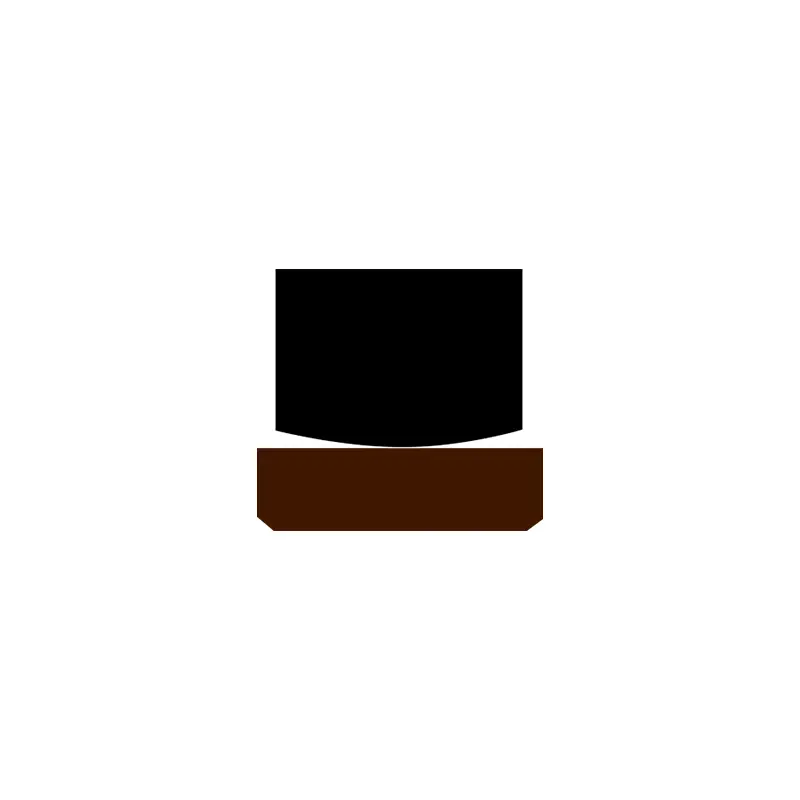

RCS109
Dimensione dell'ordine
Φd ...... diametro esterno
Φd ...... diametro interno
L ...... larghezza della scanalatura
|
Finitura superficiale |
R tmax (μm) |
RA (μm) |
|
Guarni di gomma/poliuretanica abbinati a scorrimento scorrevole Sollegamenti di PTFE per corrispondenza scorrevole |
≤2,5
≤2 |
≤0.1-0.5
≤0,05-0.3 |
|
Groove Bottom Strano di scanalatura |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Rapporto di lunghezza del supporto del profilo TP |
50%-95% |
|
|
Tolleranza |
|
|
Φd |
F8 |
|
Φd |
H10 |
Esempio di ordinazione

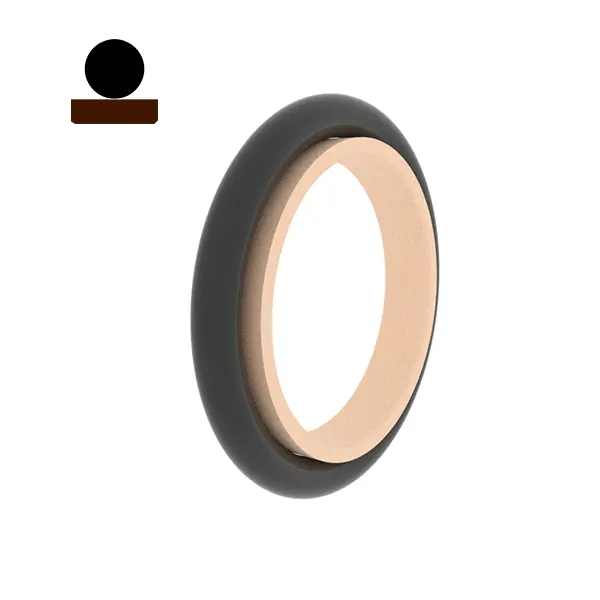

Modello: RCS109
Dimensione della scanalatura: 100x115.1x6.3
Materiale: PTFE3+NBR

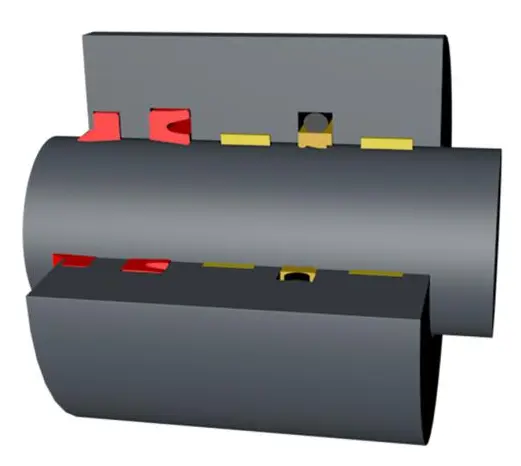

Tipo di sigillo: RCS109
Applicazione principale: veicoli ingegneristici, macchinari agricoli, gru, attrezzature idrauliche marine, macchine utensili.
Vantaggi: bassa attrito, nessuna creep, elevata resistenza all'usura, solo buone prestazioni anti-estrusione, buona conduttività termica, scanalatura incorporata stabile, ampio intervallo di temperatura.
Materiale: tetrafluoroetilene, gomma nitrile o gomma fluoro
|
Esempi di groove sigilla |
Le seguenti sono le dimensioni della scanalatura standard (è possibile produrre guarnizioni di polvere di qualsiasi dimensione all'interno della gamma di dimensioni) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
Gap massima di estrusione |
|||
|
100 bar |
200 bar |
400 bar |
|||||||
|
5-7.9 |
Φd+4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
8-18.9 |
Φd+7.3 |
3.2 |
3.64 |
0.40 |
0.25 |
0.15 |
|||
|
19-37.9 |
Φd+10.7 |
4.2 |
5.35 |
0.40 |
0.25 |
0.20 |
|||
|
38-199.9 |
Φd+15.1 |
6.3 |
7.55 |
0.50 |
0.30 |
0.20 |
|||
|
200-255.9 |
Φd+20,5 |
8.1 |
10.25 |
0.60 |
0.35 |
0.25 |
|||
|
256-649.9 |
Φd+24 |
8.1 |
12 |
0.60 |
0.35 |
0.25 |
|||
|
650-1000 |
Φd+27.3 |
9.5 |
13.65 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
Φd+38 |
13.8 |
19 |
1.00 |
0.70 |
0.50 |
|||

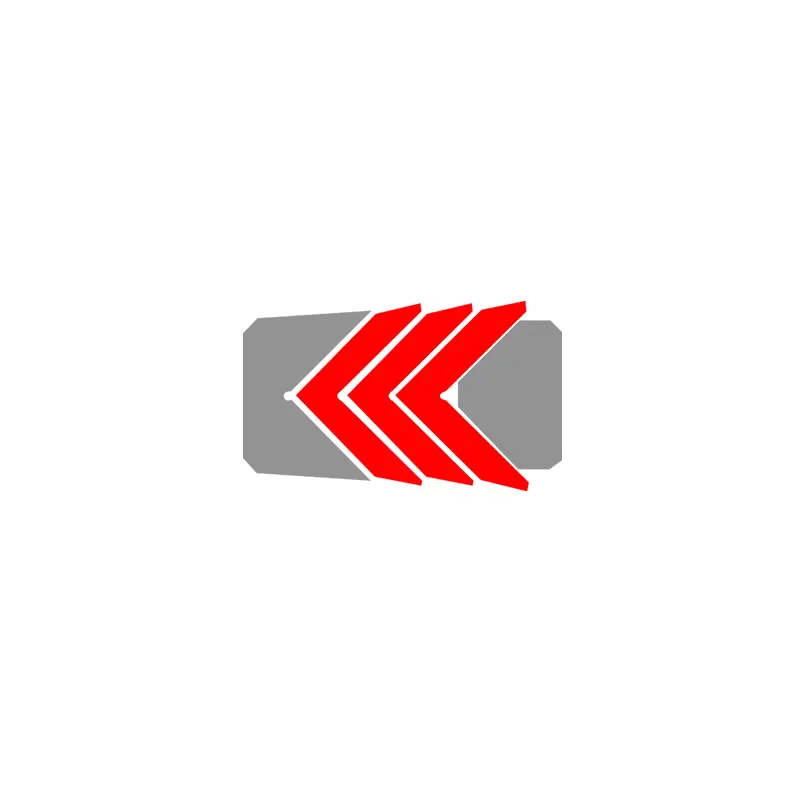

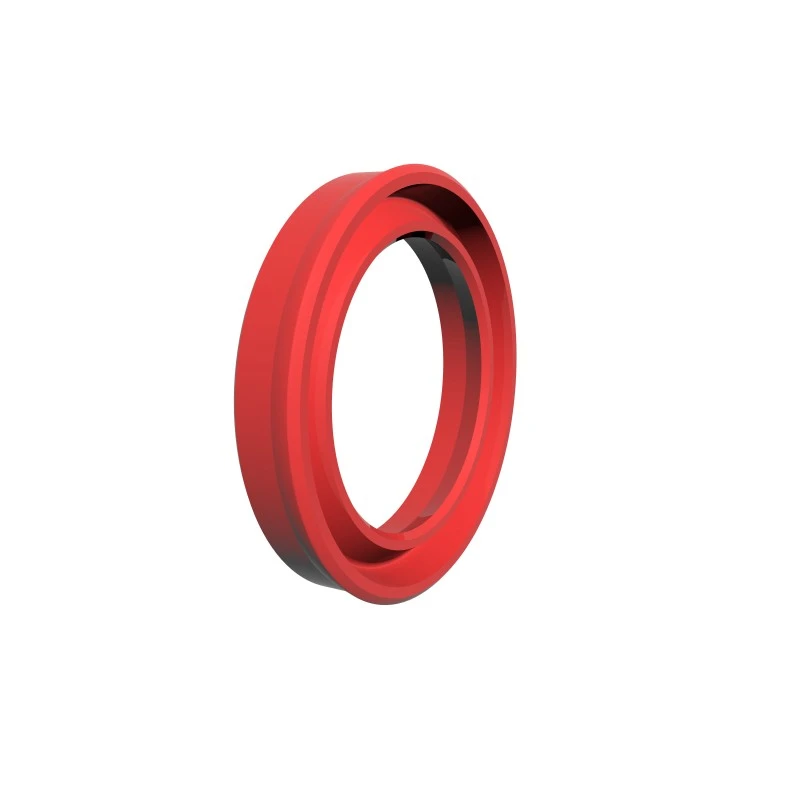

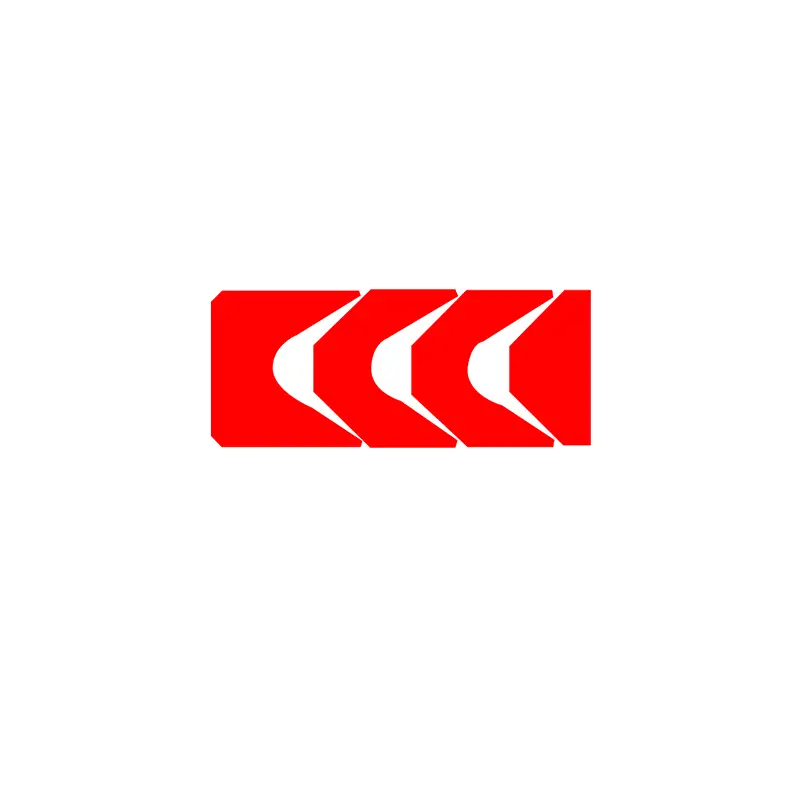

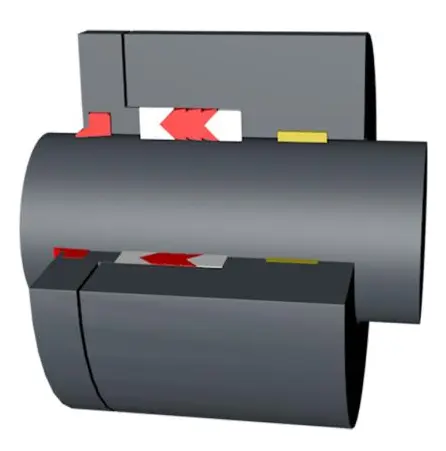

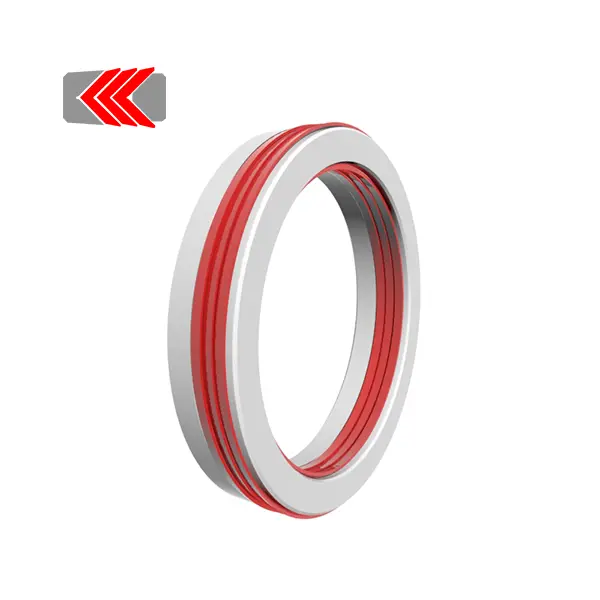

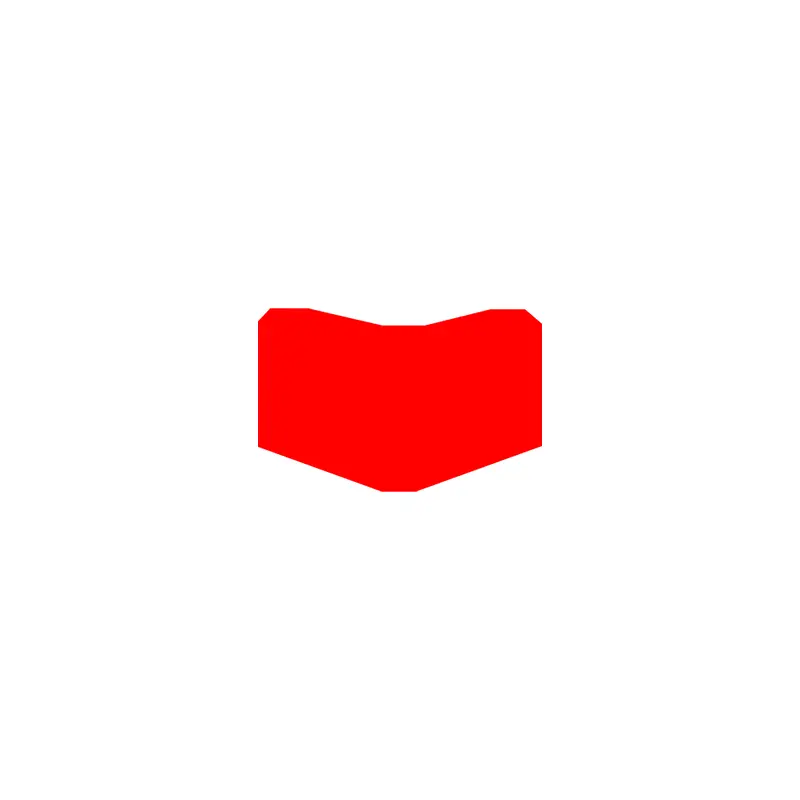

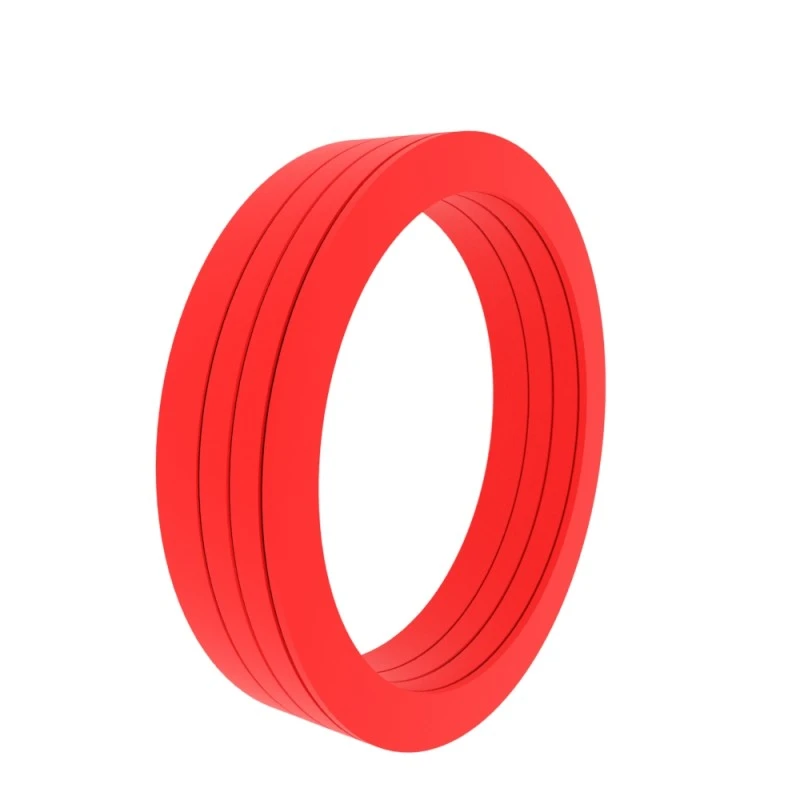

RCS110-112
Dimensione dell'ordine
Φd ...... diametro esterno
Φd ...... diametro interno
L ...... larghezza della scanalatura
|
Finitura superficiale |
R tmax (μm) |
RA (μm) |
|
Guarni di gomma/poliuretanica abbinati a scorrimento scorrevole Sollegamenti di PTFE per corrispondenza scorrevole |
≤2,5
≤2 |
≤0.1-0.5
≤0,05-0.3 |
|
Groove Bottom Strano di scanalatura |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Rapporto di lunghezza del supporto del profilo TP |
50%-95% |
|
|
Tolleranza |
|
|
Φd |
F8 |
|
Φd |
H10 |
Esempio di ordinazione
Modello: RCS110-112
Dimensione della scanalatura: 100x120x32
Materiale: RC-PU-H+POM
Tipo di tenuta: RCS110-112, RCS126-128
Applicazione principale: per macchinari industriali pesanti, presse
Vantaggi: adatto per vecchie aste a pistoni, tipo aperto facile da installare
Materiale: poliuretano, poliossimetilene, nylon
|

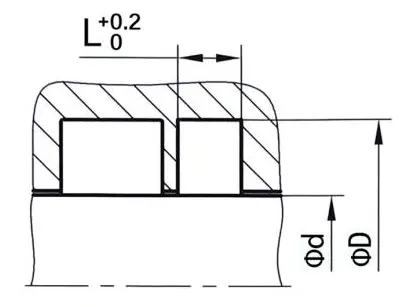

Esempi di groove sigilla |
Le seguenti sono le dimensioni della scanalatura standard (è possibile produrre guarnizioni di polvere di qualsiasi dimensione all'interno della gamma di dimensioni) |
|||||
|
|
|
Φd |
Φd |
L |
c/s |
|
|
10-39.9 |
Φd+10 |
16 |
5 |
|||
|
40-74.9 |
Φd+15 |
25 |
7.5 |
|||
|
75-149.9 |
Φd+20 |
32 |
10 |
|||
|
150-199.9 |
Φd+25 |
40 |
12.5 |
|||
|
200-299.9 |
Φd+30 |
50 |
15 |
|||
|
300-599,9 |
Φd+40 |
63 |
20 |
|||
|
＞ 600 |
Φd+40 |
80 |
20 |
|||
|
＞ 1000 |
Φd+50 |
100 |
25 |
|||

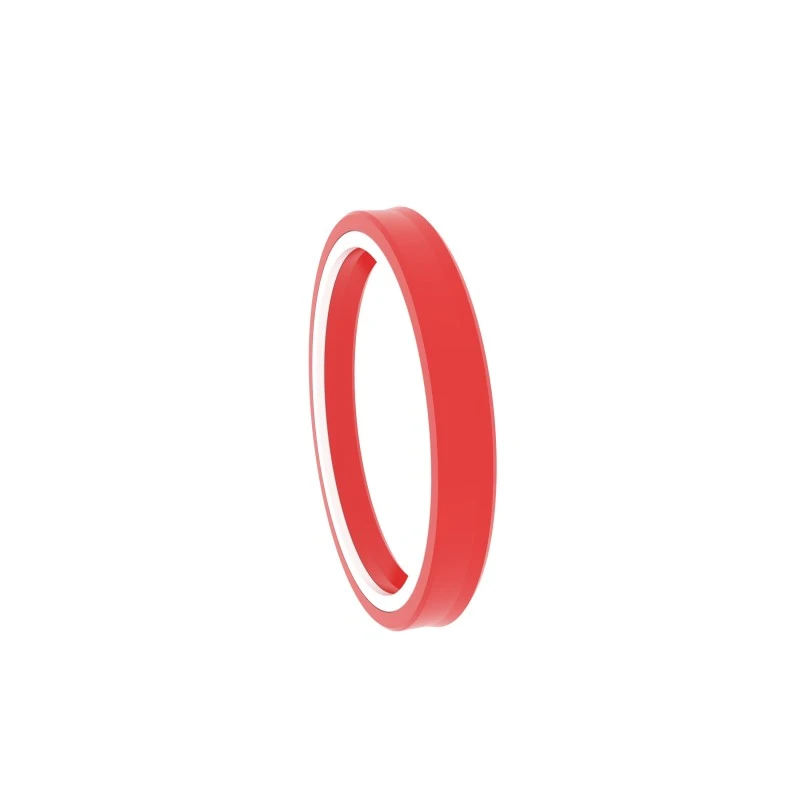

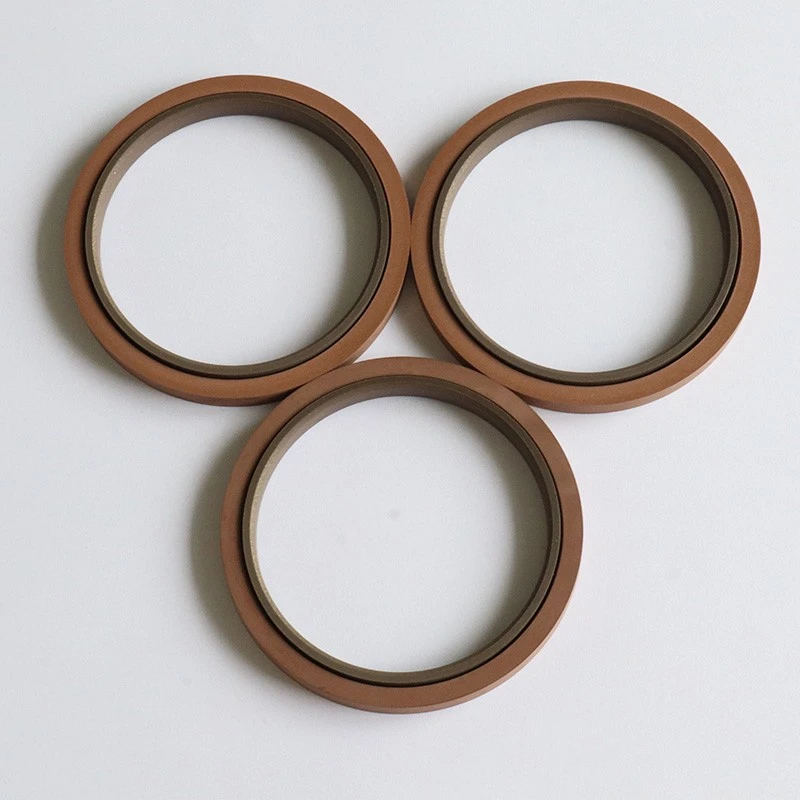

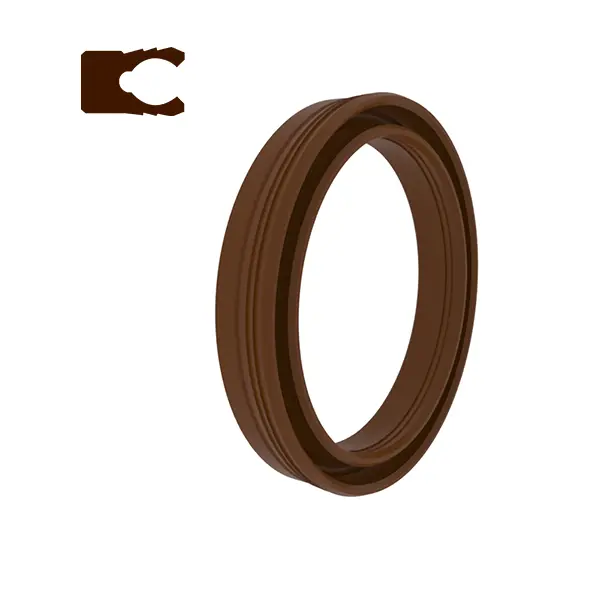

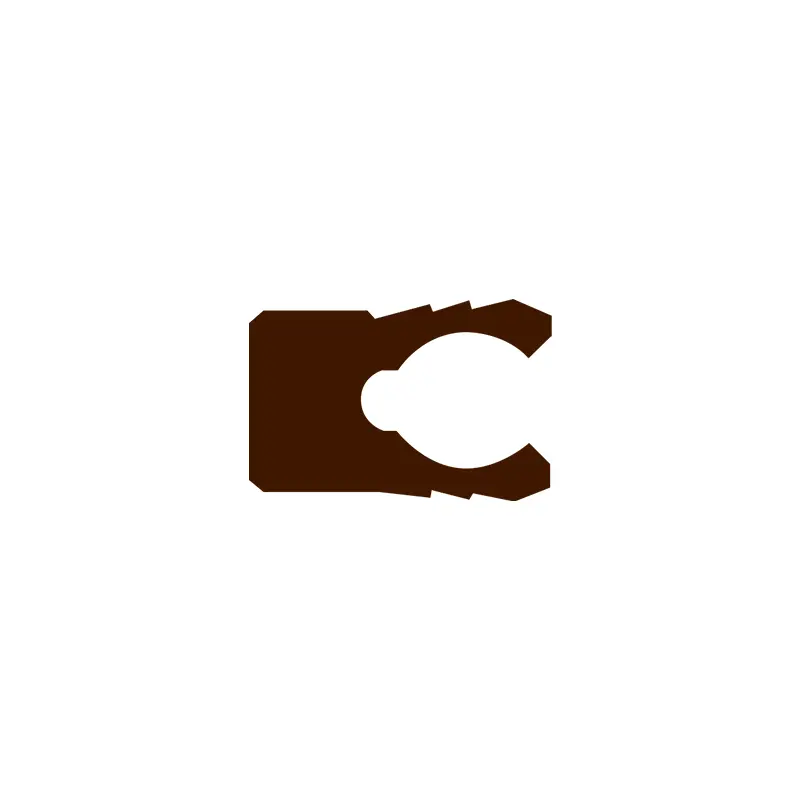

RCS119
Dimensione dell'ordine
Φd ...... diametro esterno
Φd ...... diametro interno
L ...... larghezza della scanalatura
|
Finitura superficiale |
R tmax (μm) |
RA (μm) |
|
Guarni di gomma/poliuretanica abbinati a scorrimento scorrevole Sollegamenti di PTFE per corrispondenza scorrevole |
≤2,5
≤2 |
≤0.1-0.5
≤0,05-0.3 |
|
Groove Bottom Strano di scanalatura |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Rapporto di lunghezza del supporto del profilo TP |
50%-95% |
|
|
Tolleranza |
|
|
Φd |
F8 |
|
Φd |
H10 |
Esempio di ordinazione
Modello: RCS119
Dimensione della scanalatura: 100x109.4x7.1
Materiale: Ptfe2+NBr
Tipo di sigillo: RCS119
Applicazione principale: industria chimica, cilindri rapidi e macchinari di posizionamento. Industria alimentare, industria farmaceutica.
Vantaggi: resistente alle alte temperature e vari mezzi chimici, coefficiente di attrito a bassa attrito, nessun creep, buone caratteristiche di attrito secco, bassi valori statici e di attrito.
Materiale: PTFE+Foglia Spring
|

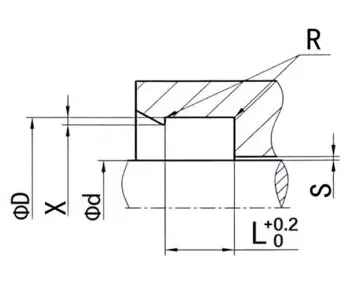

Esempi di groove sigilla |
Le seguenti sono le dimensioni della scanalatura standard (è possibile produrre guarnizioni di polvere di qualsiasi dimensione all'interno della gamma di dimensioni) |
|||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Gap massima di estrusione |
|||
|
100 bar |
200 bar |
400 bar |
||||||||
|
10-19.9 |
D+4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
20-39,9 |
D+6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
40-119.9 |
D+9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.20 |
0.10 |
|||
|
120-1000 |
D+12.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.25 |
0.12 |
|||
|
＞ 1000 |
D+19.0 |
15 |
0.8 |
0.9 |
0.50 |
0.40 |
0.20 |
|||
