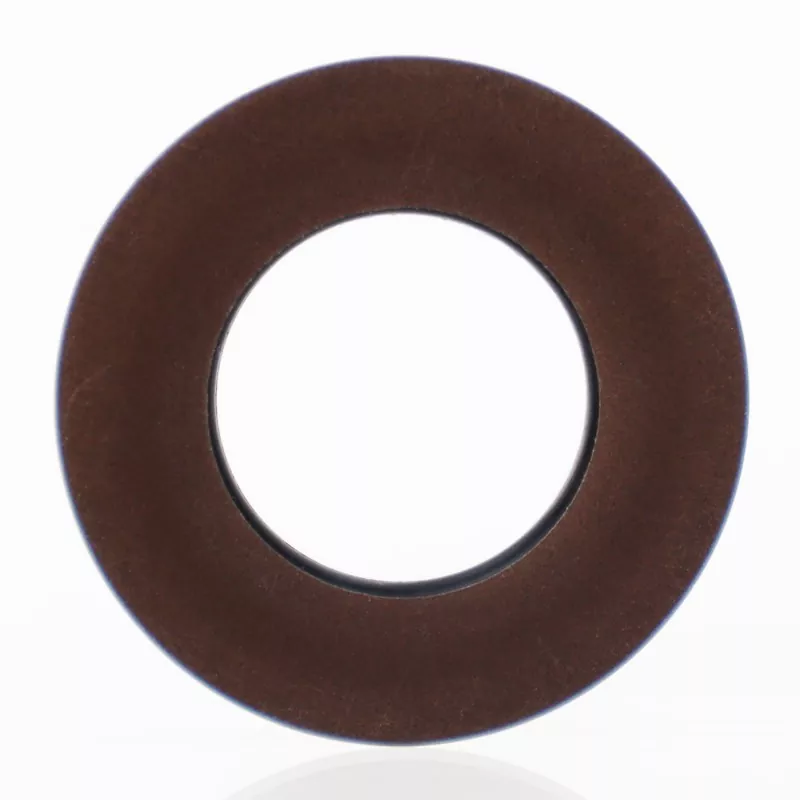

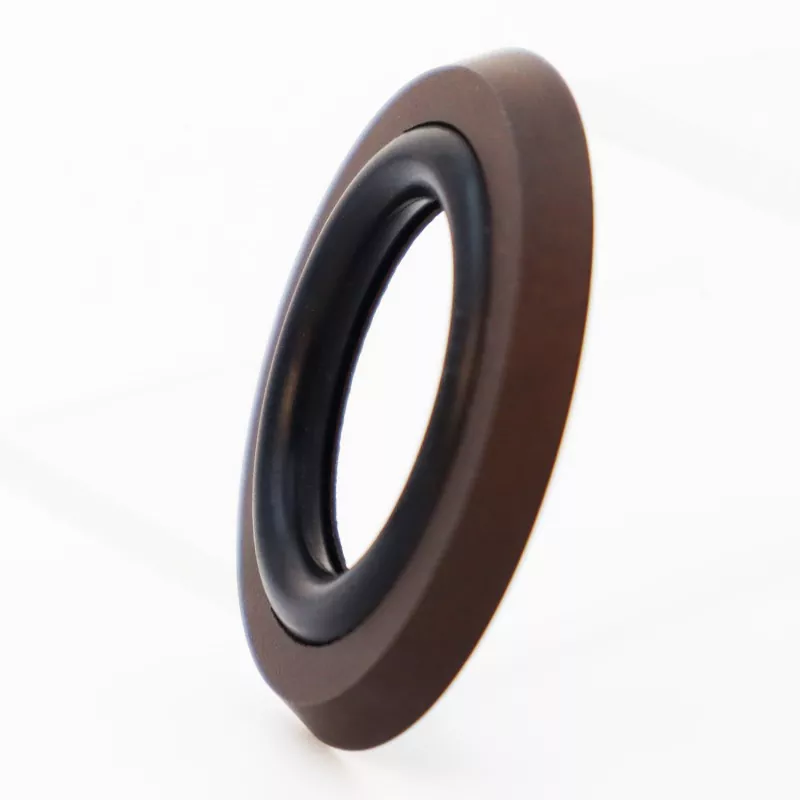

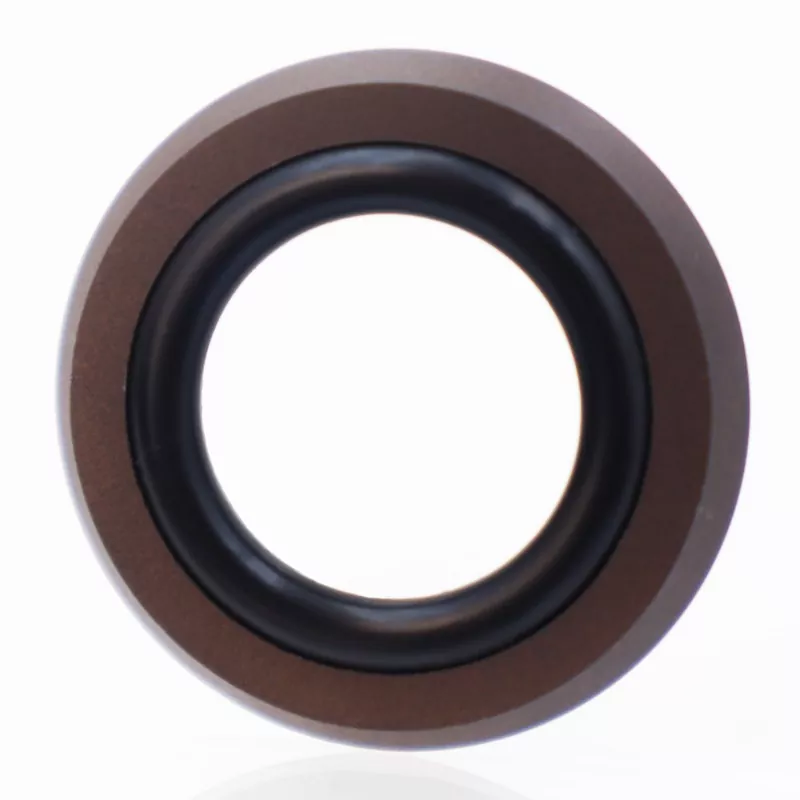

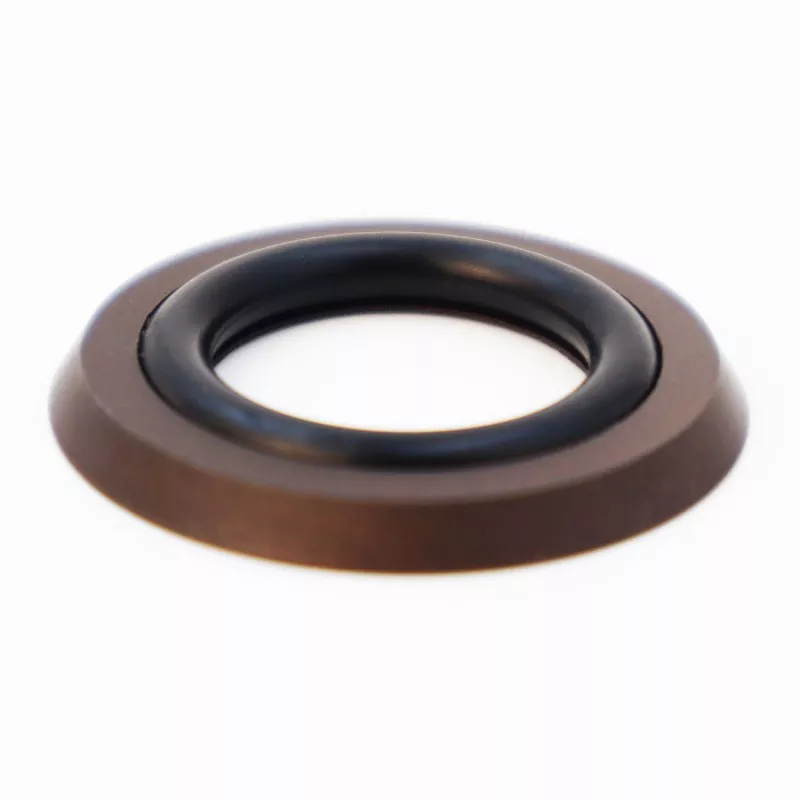

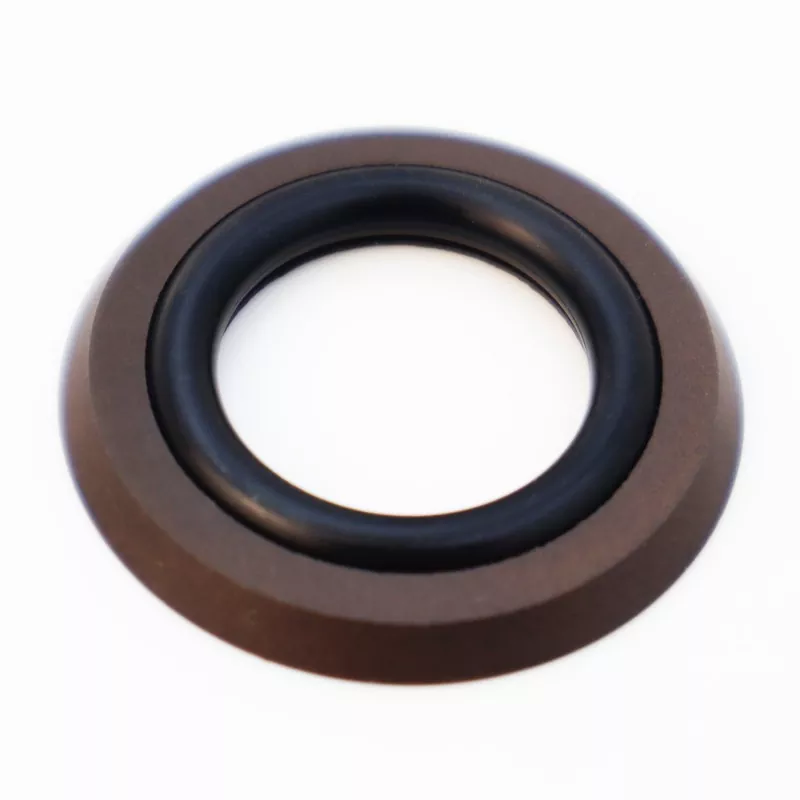

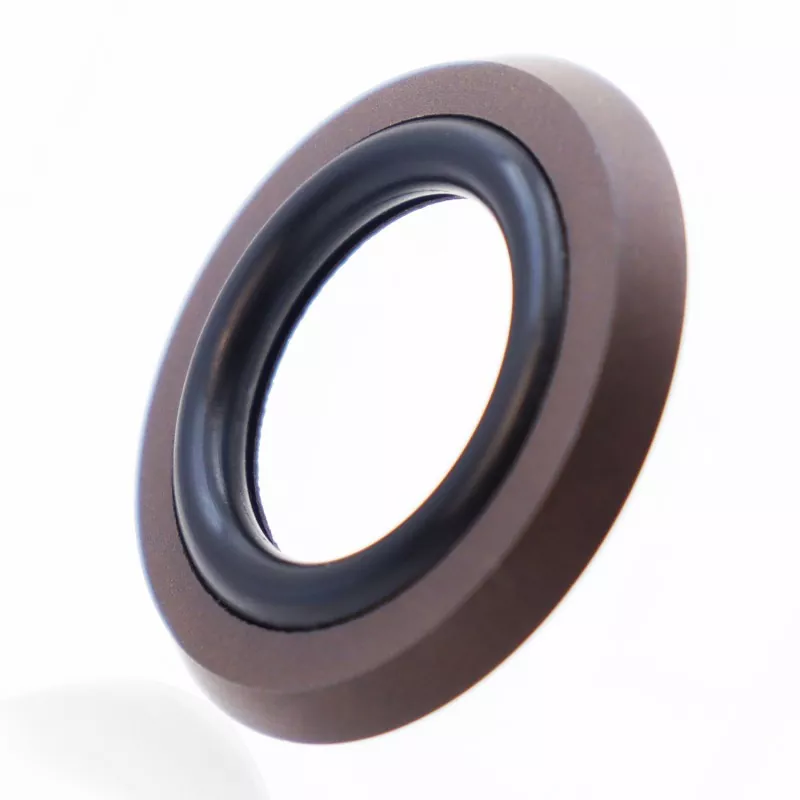

La tenuta combinata con piede assiale è costituita da un anello di tenuta a forma di piede in PTFE riempito e un O-ring in gomma. È progettato per applicazioni di tenuta statica unidirezionale, come tenute assiali (faccia frontale) e flange. Le caratteristiche principali includono una lunga durata, eccellenti prestazioni di tenuta, resistenza a pressioni elevate e ultra elevate e un design compatto che richiede uno spazio di installazione minimo; è adatto anche per applicazioni di tenuta idraulica. Disponibile in due versioni: RC2875-A (per pressione interna) e RC2875-B (per pressione esterna).
La sua struttura compatta si adatta a scanalature di installazione strette, riducendo significativamente il rischio di perdite dell'apparecchiatura. Una gamma completa di specifiche è disponibile in magazzino e accogliamo con favore richieste e ordini di campioni da parte di acquirenti globali.
|
Pressione (MPa) |
Temperatura (°C) |
Velocità (m/s) |
Medio |
|
≤60 |
da -35 a +100 (con O-ring NBR) |
≤6 |
Oli idraulici a base minerale, fluidi resistenti al fuoco (HFA/HFB), acqua, ecc. |
|
da -20 a +200 (con O-ring FKM) |
Questa tenuta è costituita da un anello di tenuta in PTFE modificato con profilo a forma di piede e da un O-ring. Sotto pressione, la forza di presa della guarnizione aumenta, il che significa che maggiore è la pressione, migliore è la prestazione di tenuta. Grazie al design della flangia laterale a forma di piede dell'anello scorrevole, si impedisce l'estrusione dell'O-ring, consentendo alla tenuta di resistere a pressioni elevate e ultra elevate.
Sono disponibili tutte le specifiche all'interno della gamma di parametri.
|

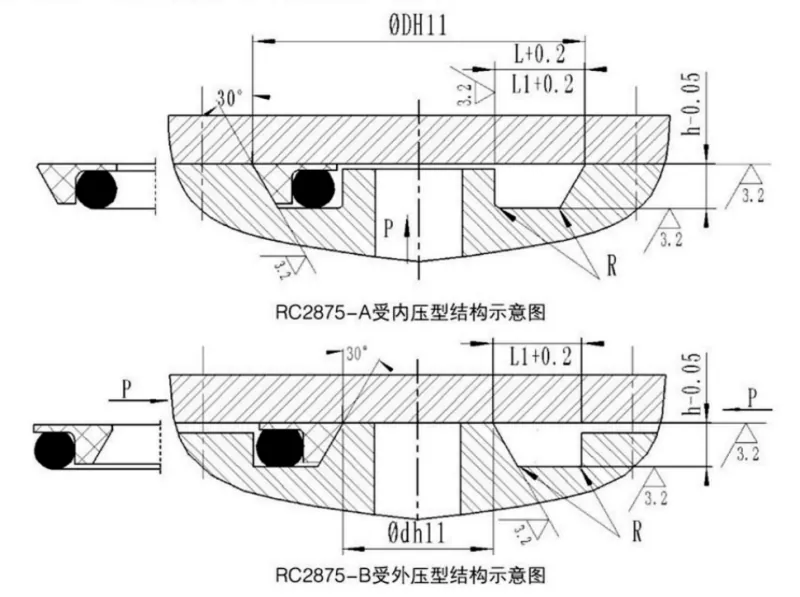

Gamma di diametri esterni D H11 |
Profondità della scanalatura h-0,05 |
Larghezza della scanalatura L+0,2 |
Larghezza scanalatura L1 + 0,2 Pressione > 100 MPa |
Raggio d'angolo Rmax |
Diametro del filo dell'O-ring Fare |
|
17~50 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
51~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
Sono disponibili tutte le specifiche all'interno della gamma di parametri.
|
Gamma di diametri interni dh11 |
Profondità della scanalatura h-0,05 |
Larghezza della scanalatura L+0,2 |
Larghezza scanalatura L1 + 0,2 Pressione > 100 MPa |
Raggio d'angolo Rmax |
Diametro del filo dell'O-ring Fare |
|
5~40 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
41~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
