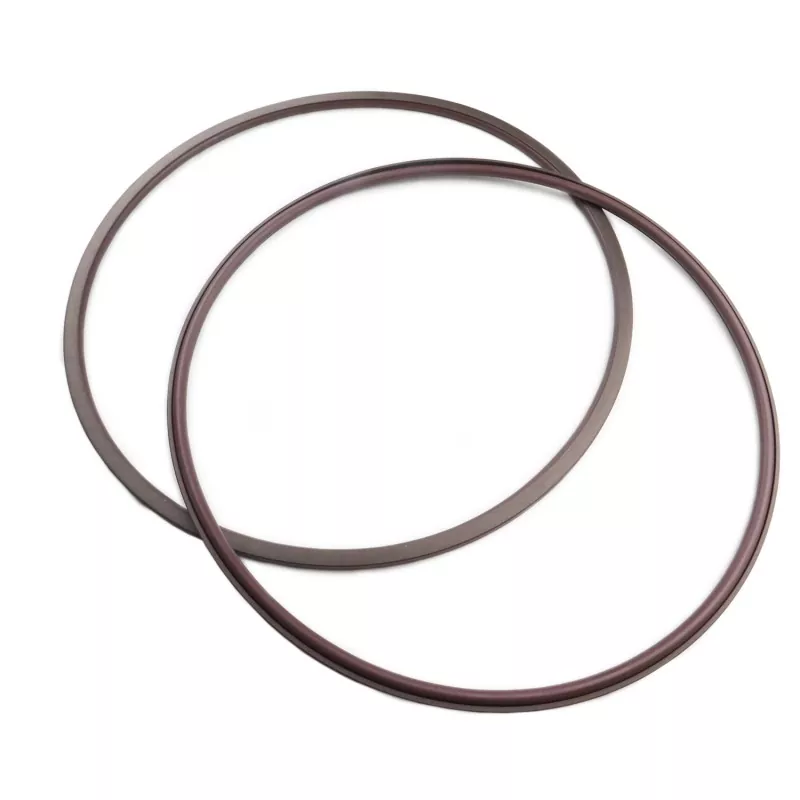

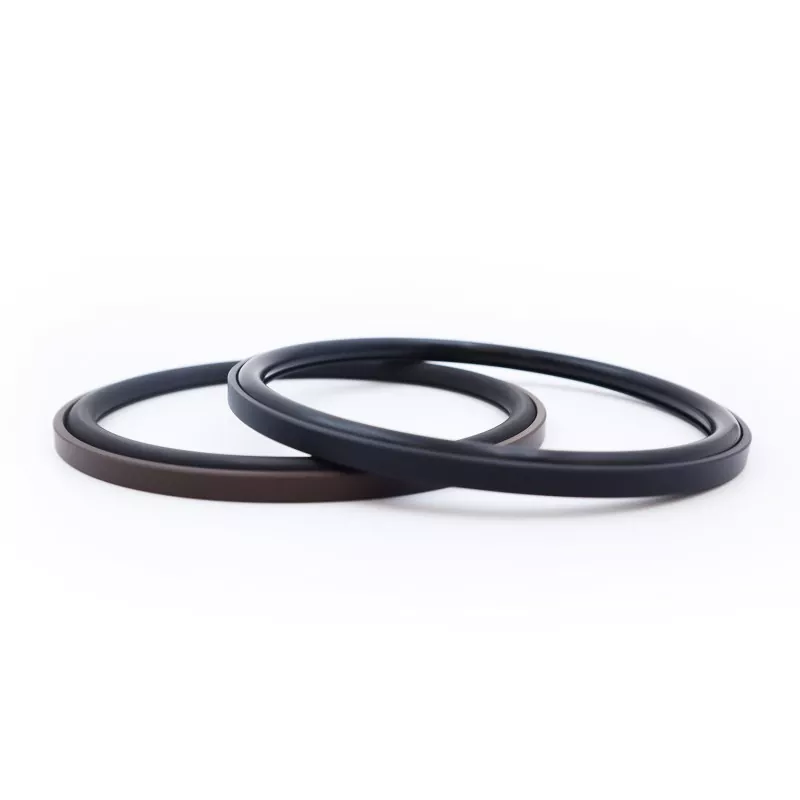

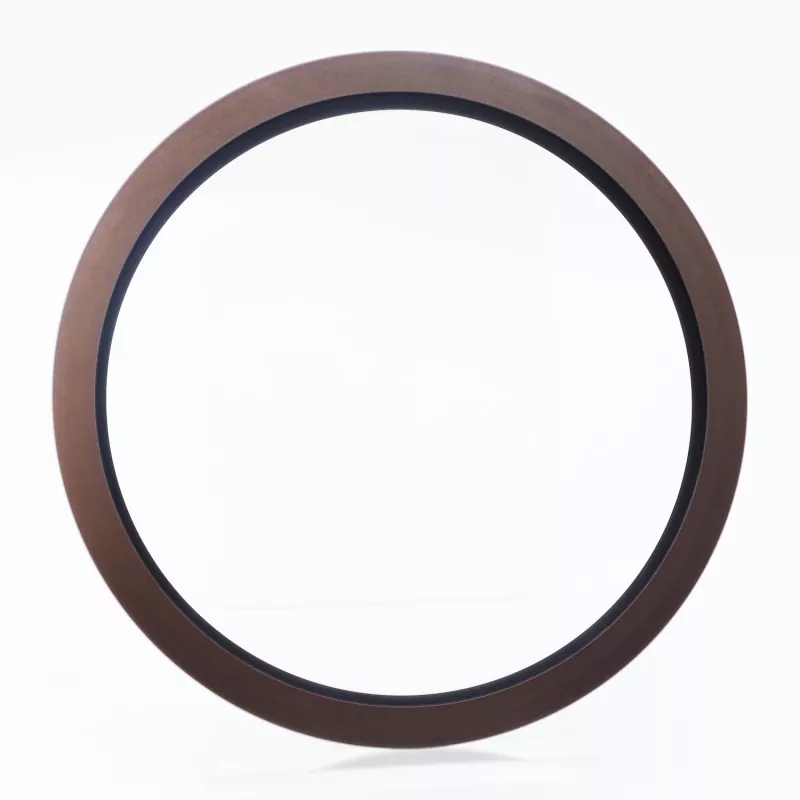

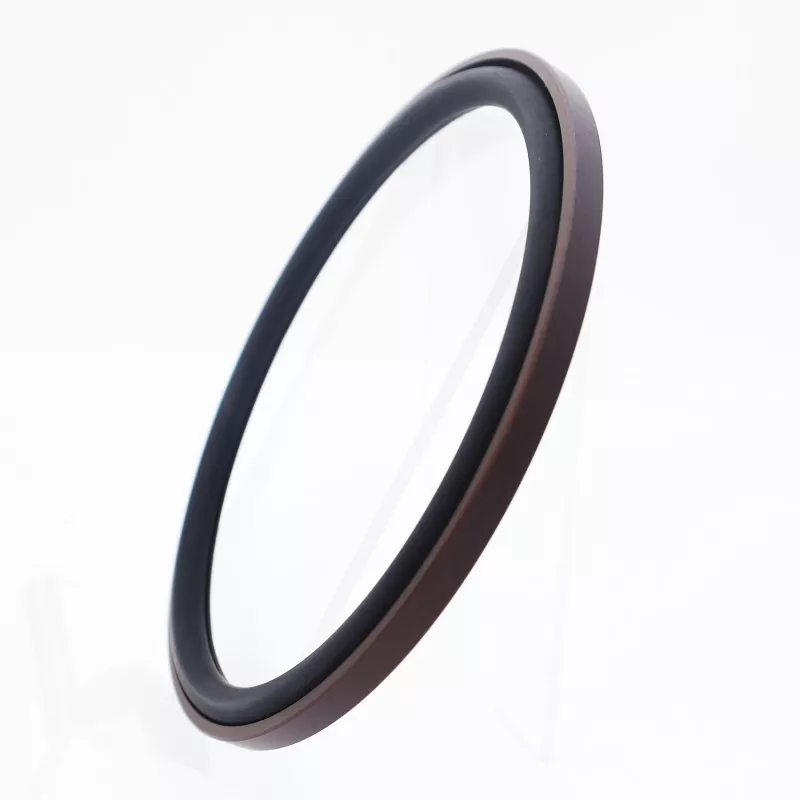

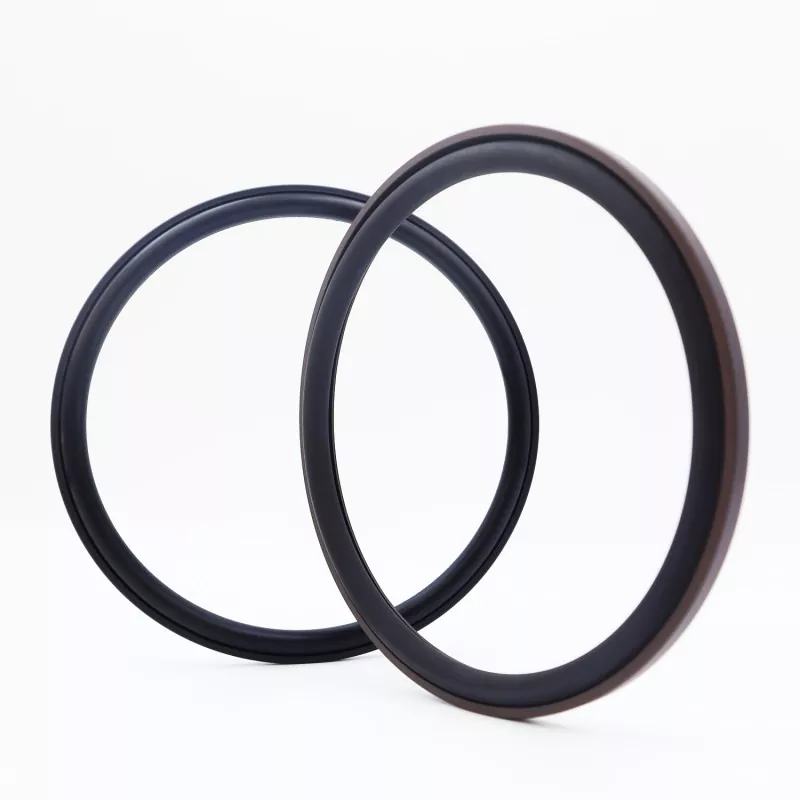

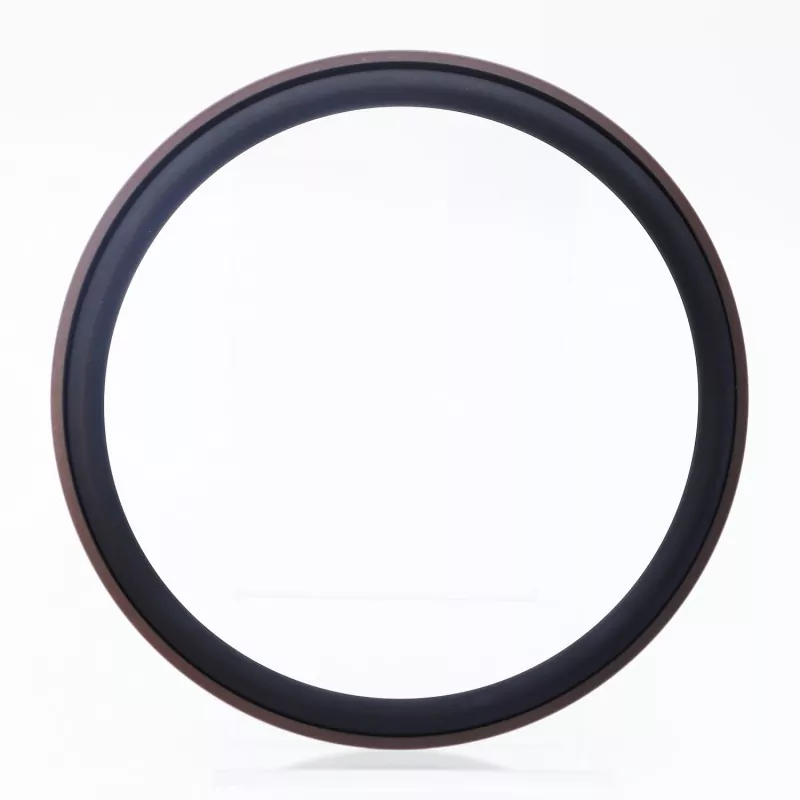

La tenuta combinata Axial Step è costituita da un anello di tenuta ad angolo retto in PTFE caricato e un O-ring in gomma; è progettato per applicazioni di tenuta statica unidirezionale, come tenute assiali (faccia frontale) e flange. È caratterizzato da una lunga durata, eccellenti prestazioni di tenuta, resistenza a pressioni elevate e ultra elevate e un ingombro strutturale compatto; è adatto anche per applicazioni di tenuta a pressione d'acqua. È disponibile in due versioni: RC2871-A (per pressione interna) e RC2871-B (per pressione esterna).
Una tenuta efficace si ottiene attraverso la forza di presa continua generata dalla precompressione dell'O-ring, fornendo un effetto di tenuta autoenergizzante in cui le prestazioni di tenuta migliorano all'aumentare della pressione media. Il design flangiato sul lato dell'anello di tenuta previene efficacemente l'estrusione dell'O-ring, consentendogli di gestire facilmente condizioni di alta e altissima pressione pur rimanendo compatibile con gli ambienti di tenuta a pressione dell'acqua.
|
Pressione (MPa) |
Temperatura (°C) |
Velocità (m/s) |
Medio |
|
≤300 |
da -35 a +100 (con O-ring NBR) |
- |
Olio idraulico, emulsione, acqua, ecc. |
|
da -20 a +200 (con O-ring FKM) |
Questa tenuta è costituita da un anello di tenuta in PTFE ad angolo retto e da un O-ring; l'O-ring fornisce la precompressione, generando la forza di serraggio necessaria per ottenere una tenuta. Sotto pressione, questa forza di serraggio aumenta, il che significa che maggiore è la pressione, migliore è la prestazione di tenuta. Grazie al design a flangia laterale dell'anello pantofola, si impedisce l'estrusione dell'O-ring, consentendo alla tenuta di resistere a pressioni elevate.
Sono disponibili tutte le specifiche all'interno della gamma di parametri.
|

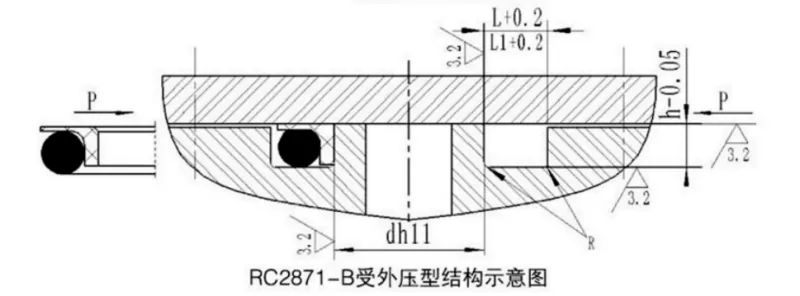

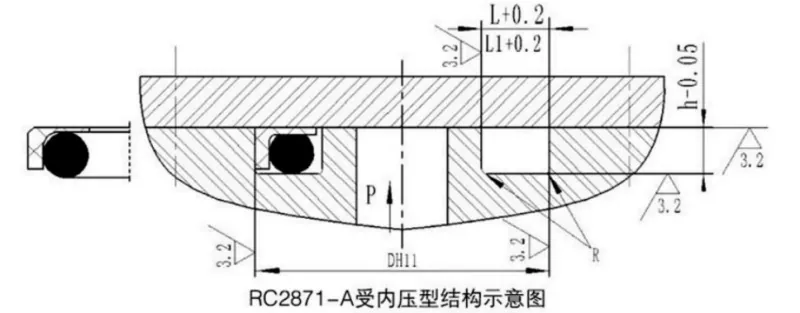

Gamma di diametri esterni D H11 |
Profondità della scanalatura h-0,05 |
Larghezza della scanalatura L+0,2 |
Larghezza scanalatura L1 + 0,2 Pressione > 80 MPa |
Raggio dell'angolo Rmax |
Diametro del filo dell'O-ring Fare |
|
12~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
Sono disponibili tutte le specifiche all'interno della gamma di parametri.
|
Gamma di diametri interni dh11 |
Profondità della scanalatura h-0,05 |
Larghezza della scanalatura L+0,2 |
Larghezza scanalatura L1 + 0,2 Pressione > 80 MPa |
Raggio dell'angolo Rmax |
Diametro del filo dell'O-ring Fare |
|
5~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
