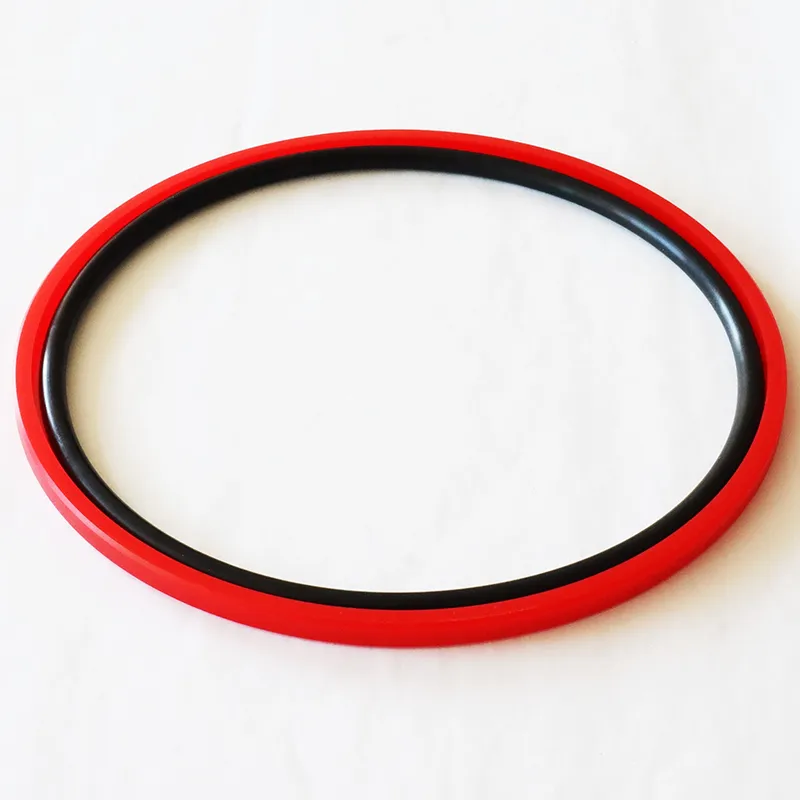

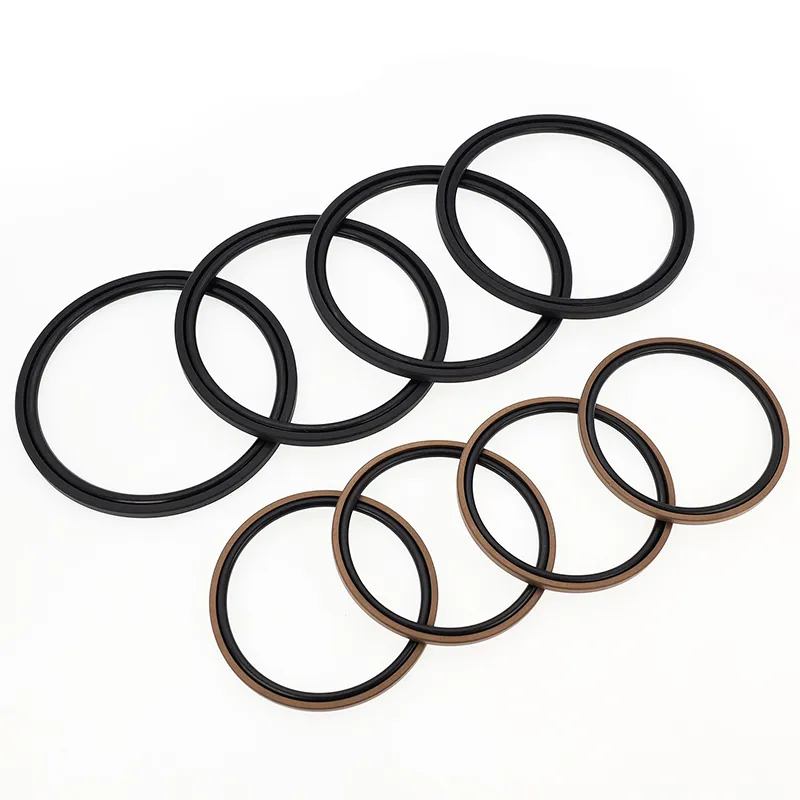

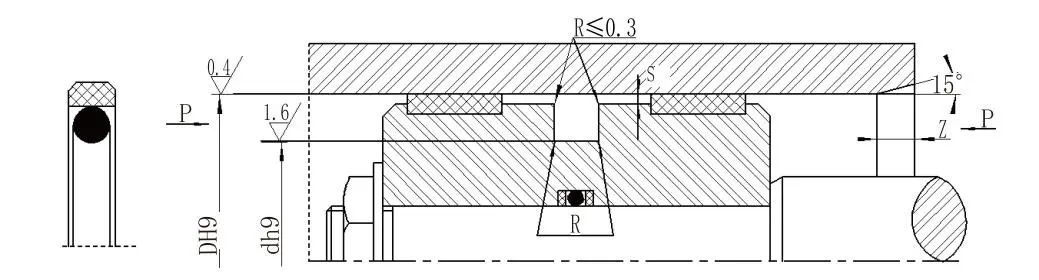

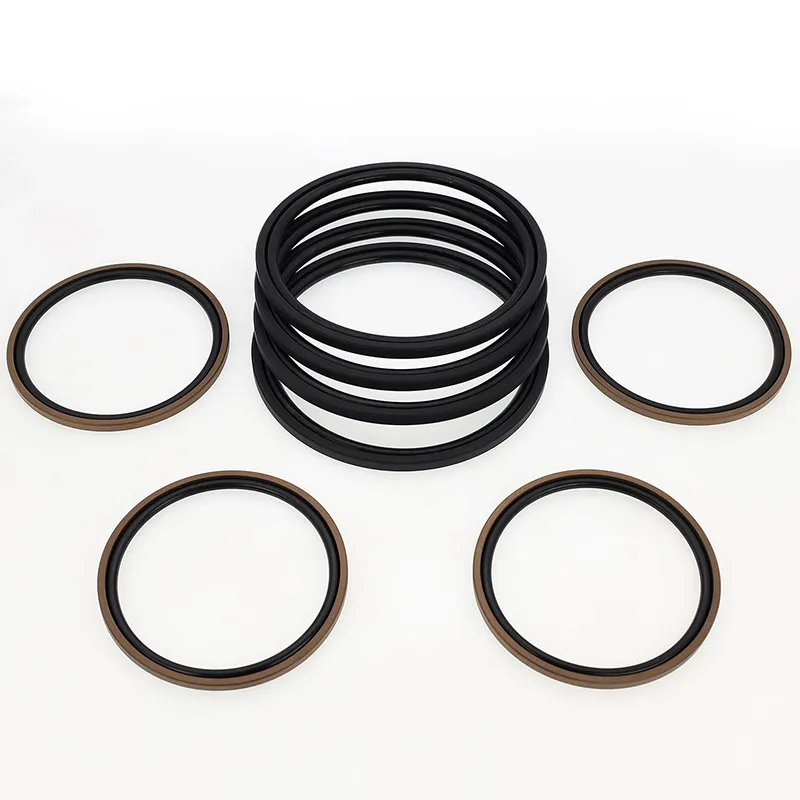

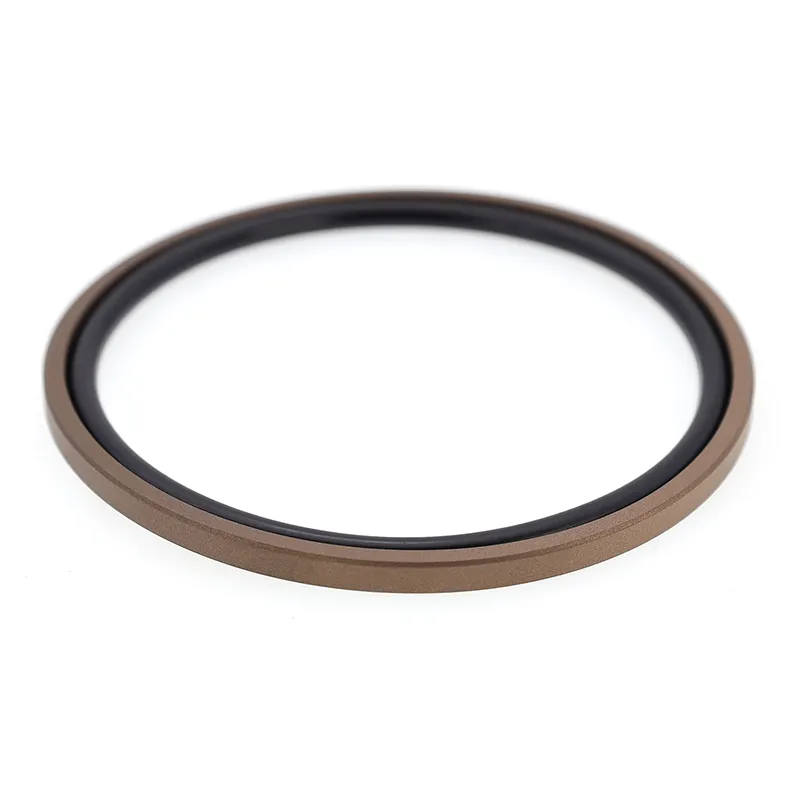

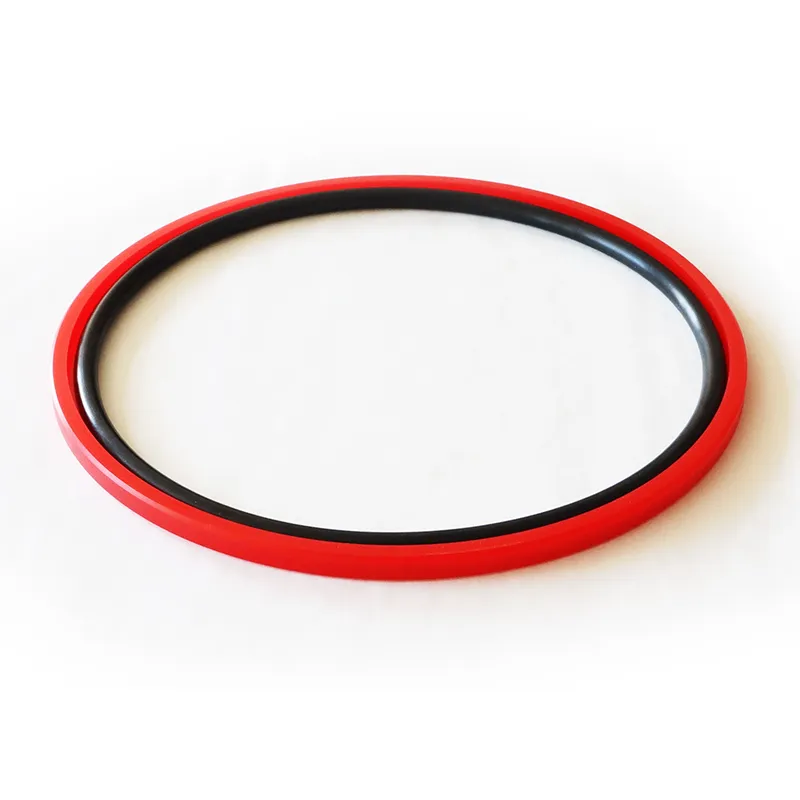

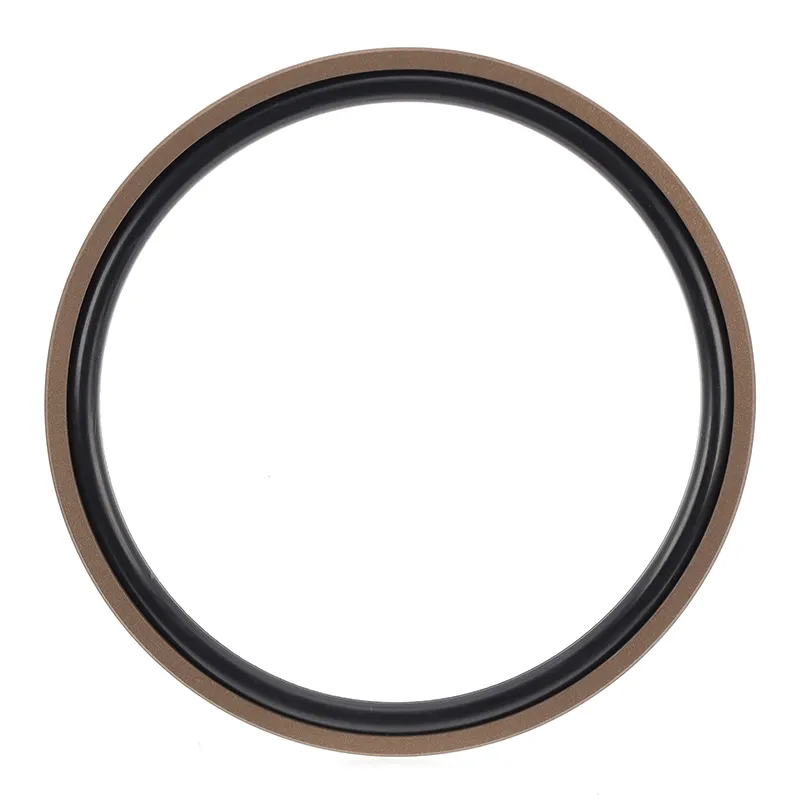

La guarnizione combinata quadrata (Glyd Ring Seal) per pistoni (alesaggio) è costituita da un anello di tenuta rettangolare riempito in PTFE e da un O-ring. È adatto per la tenuta a pressione bidirezionale nel movimento idraulico alternativo. L'O-ring fornisce forza radiale e compensa l'usura dell'anello di tenuta. Viene generalmente utilizzato insieme ad un anello di guida. Per diametri del cilindro inferiori a 30 mm, è necessario utilizzare un design con scanalatura divisa (aperta).
1. Basso attrito, bassa resistenza all'avviamento, movimento fluido, uguale attrito dinamico e statico e assenza di scorrimento;
2. Stabilità ad alta pressione sotto pressione e condizioni difficili;
3. Lunga durata, adatta alla lubrificazione senza olio;
4. Adatto per sigillare mezzi a bassa viscosità come l'acqua.
|
Pressione MPa |
Temperatura ℃ |
Velocità m/s |
Medio |
|
≤60 |
-35~+100 (O-ring NBR) |
≤6 |
Olio idraulico a base minerale, fluido ritardante di fiamma (HFA/HFB), acqua, ecc. |
|
-20~+200 (O-ring FKM) |
1. Materiali O-ring disponibili: gomma nitrile-butadiene R01 (NBR), gomma fluorurata R02 (FKM), ecc.
2. Materiale dell'anello di tenuta: Materiale standard: PTFE3; altri materiali disponibili includono PTFE2, PTFE4 e PU.
Modello da ordinare: RC61-40x29x4.2-PTFE3-R01; Modello da ordinare: RC61-B-40x29x4.2-PTFE3-R02
RC61 - Anello Glyd; RC61-B - Guarnizione del foro; DxdxL - Codice Materiale
