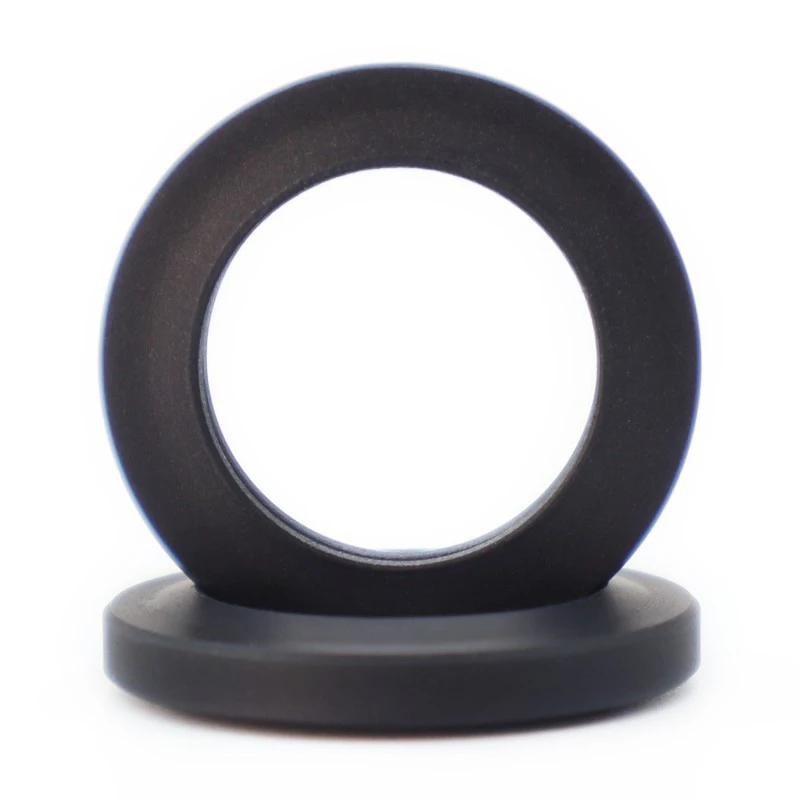

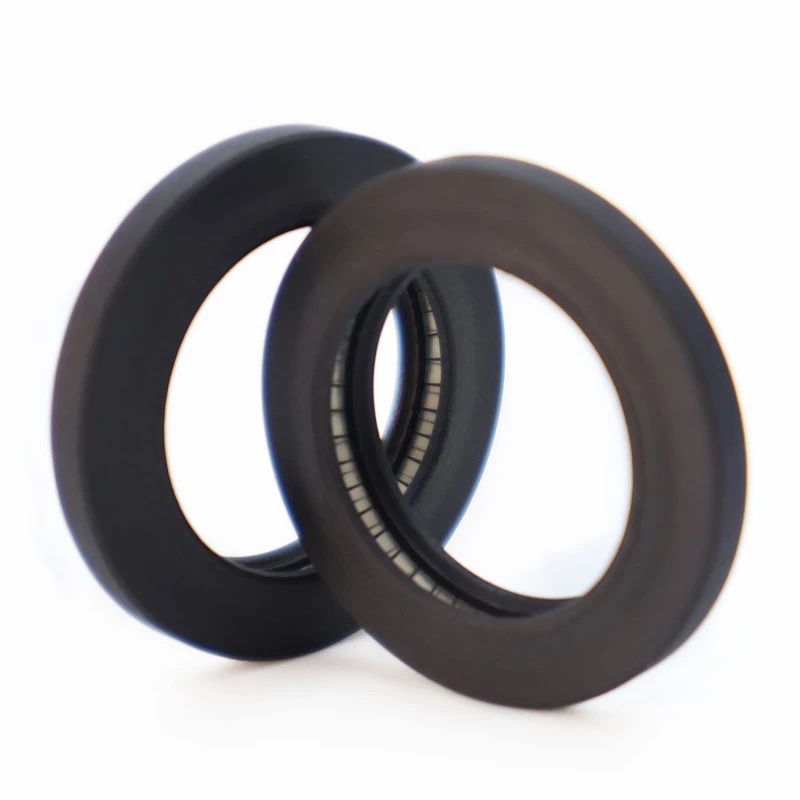

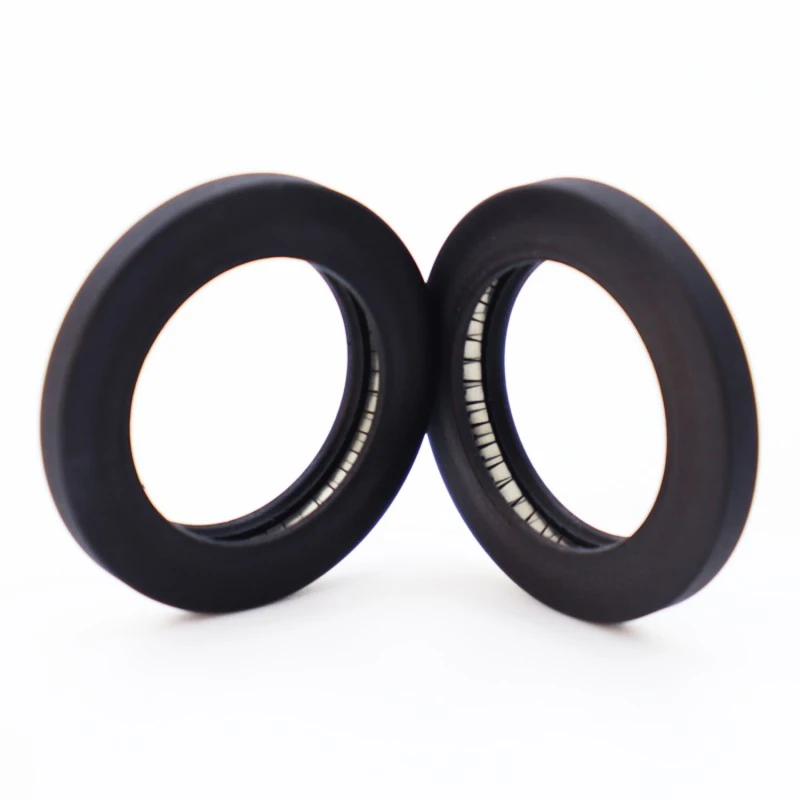

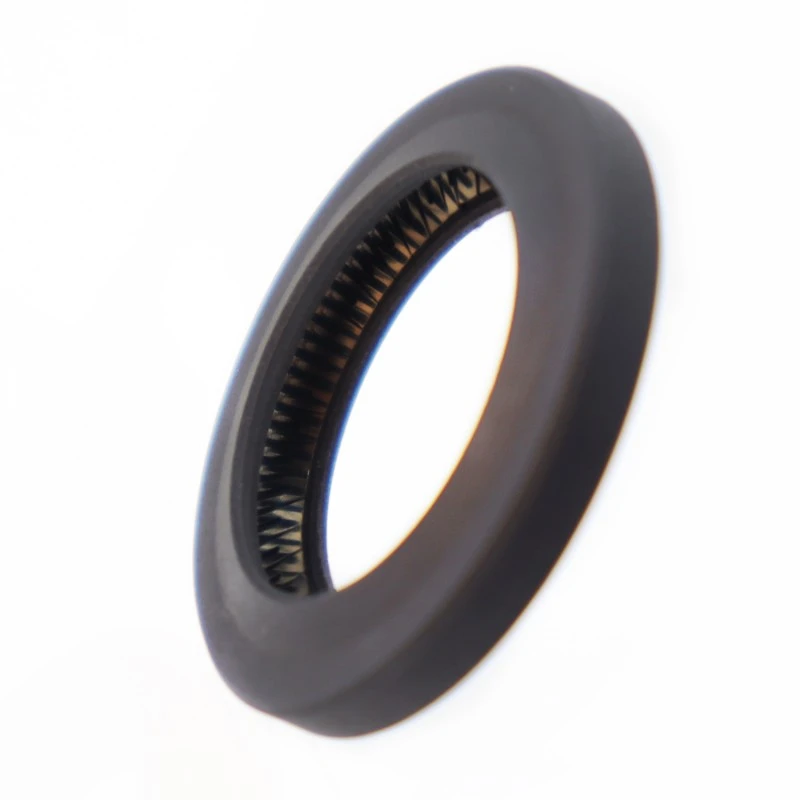

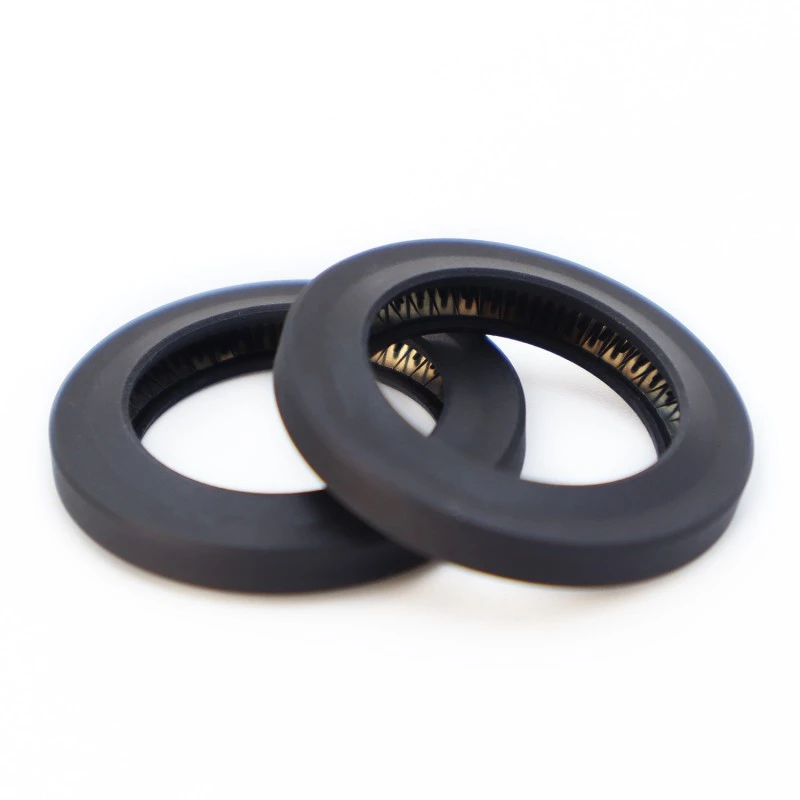

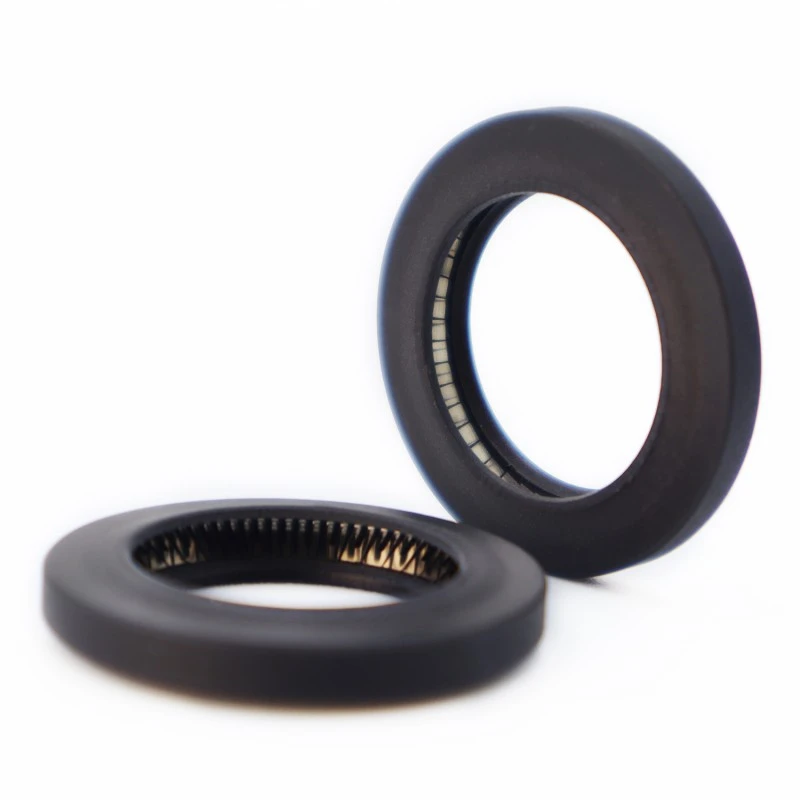

La tenuta RC2876 è costituita da una molla in acciaio inossidabile e plastica ad alte prestazioni. La molla in acciaio inossidabile può essere a forma di V o a forma di O. Quando si utilizza RC2876-B, è necessario selezionare il materiale elastomerico appropriato.
Condizioni operative applicabili (i valori estremi non devono verificarsi contemporaneamente)
|
Pressione (MPa) |
Velocità (m/s) |
Temperatura (°C) |
Medio |
||
|
RC2876 |
RC2876-B |
- |
RC2876 |
RC2876-B |
Tutti i liquidi, prodotti chimici e gas |
|
<40 |
<80 |
-200~+250 |
-35~+250 |
||
Selezione dei materiali
1. I materiali dell'O-ring in dotazione possono essere selezionati tra: Gomma nitrilica R01 (NBR), Gomma fluorurata R02 (FKM), ecc.
2. Materiali dell'anello di tenuta: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, ecc.
3. Le molle in acciaio inossidabile possono essere selezionate tra molle a forma di O e molle a forma di V.
Esempio di ordine
RC2876-40-PTFE4+V: Il diametro esterno della scanalatura di pressione interna è 40, il materiale dell'anello di tenuta è PTFE4, la molla è a forma di V.
RC2876-B-40-PTFE4+R02: il diametro esterno della scanalatura di pressione interna è 40, il materiale dell'anello di tenuta è PTFE4, l'O-ring corrispondente è realizzato in gomma fluorurata.
Nota: se è necessario un intervallo esteso, utilizzare il numero di serie.
Tabella delle specifiche (sono disponibili tutte le specifiche comprese nell'intervallo dei parametri)
|
Numero di serie |
Numero di serie |
Gamma standard DH11 |
Ambito esteso DH11 |
Profondità della scanalatura h-0,05 |
Larghezza della scanalatura L+0,2 |
Angoli arrotondati Rmax |
|
RC2876-0 |
RC2876-B-0 |
10~13.9 |
10~40 |
1.45 |
2.4 |
0.4 |
|
RC2876-1 |
RC2876-B-1 |
14~24.9 |
13~200 |
2.25 |
3.6 |
0.4 |
|
RC2876-2 |
RC2876-B-2 |
25~45.9 |
18~400 |
3.1 |
4.8 |
0.6 |
|
RC2876-3 |
RC2876-B-3 |
46~124.9 |
28~700 |
4.7 |
7.1 |
0.8 |
|
RC2876-4 |
RC2876-B-4 |
125~999,9 |
45~1000 |
6.1 |
9.5 |
0.8 |
|
RC2876-5 |
RC2876-B-5 |
≥1000 |
≥100 |
9.5 |
15.0 |
0.8 |
