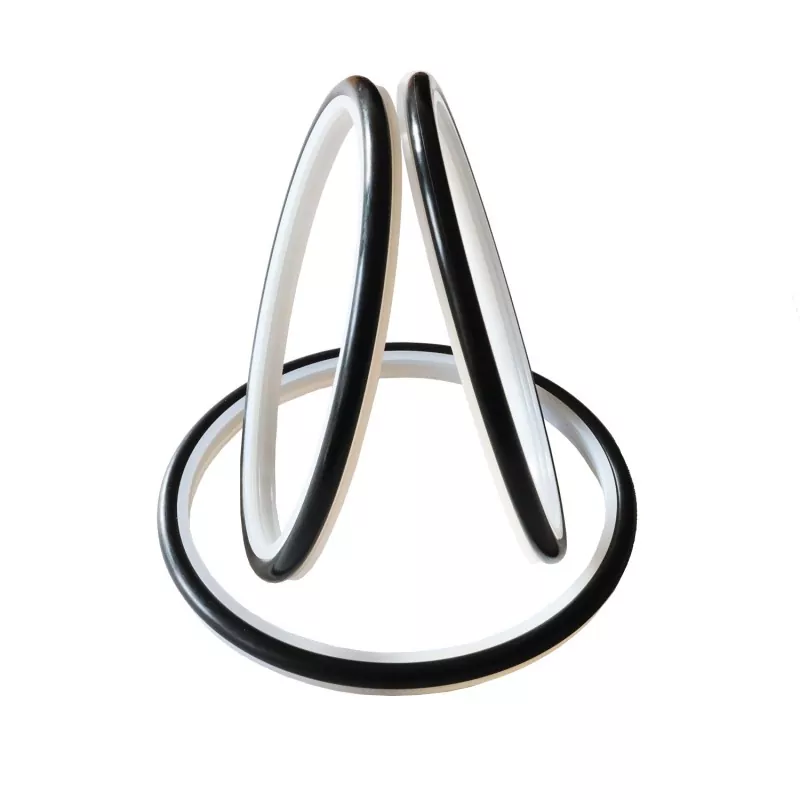

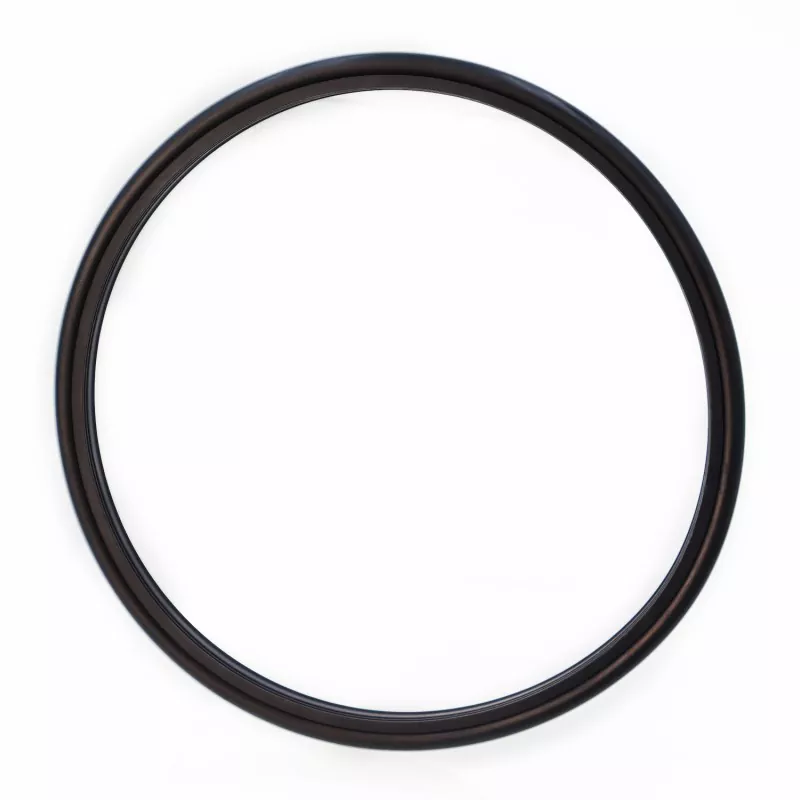

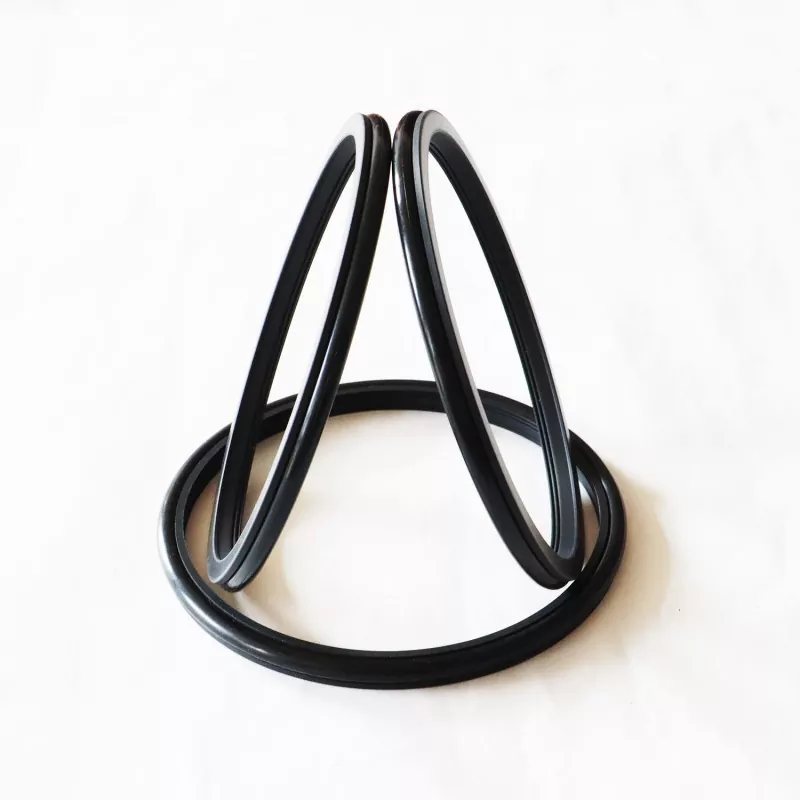

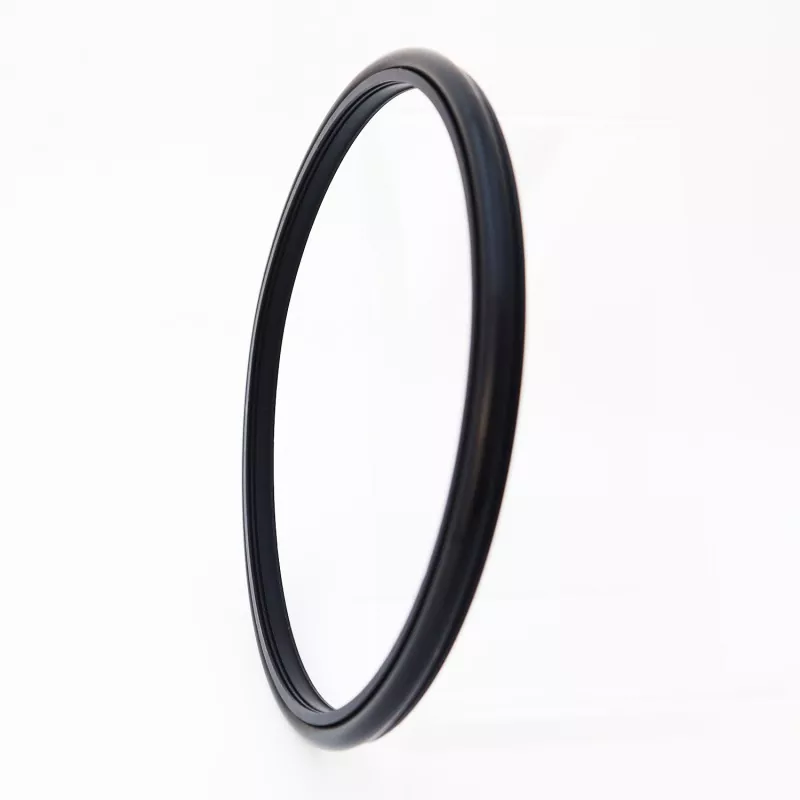

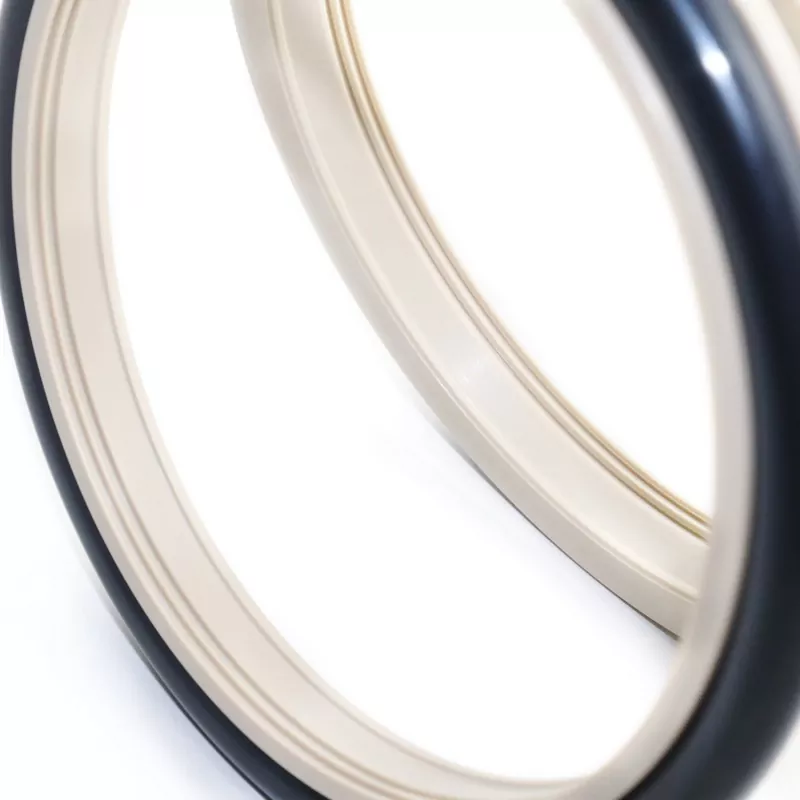

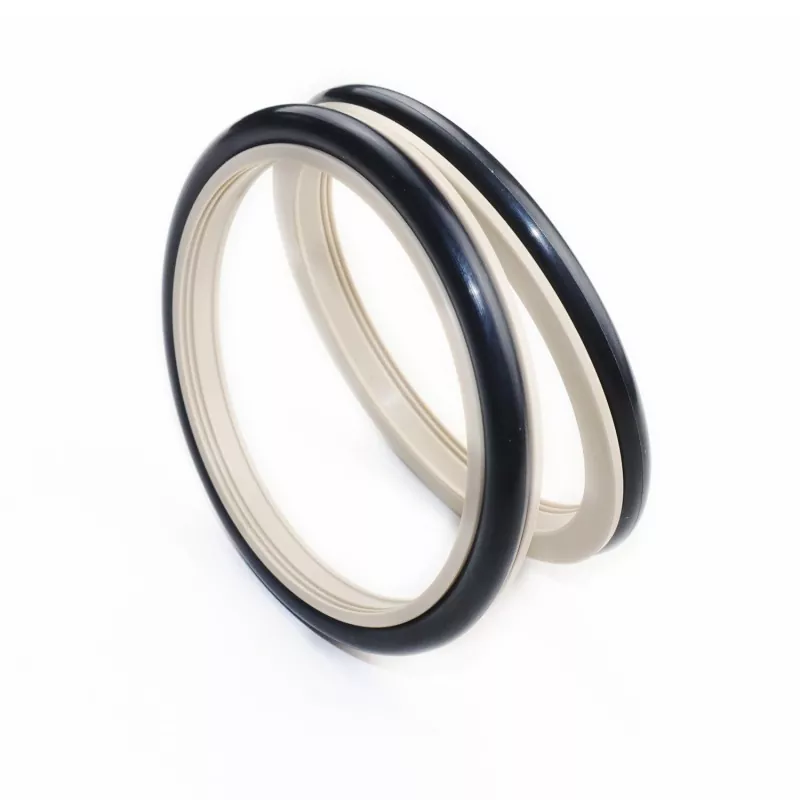

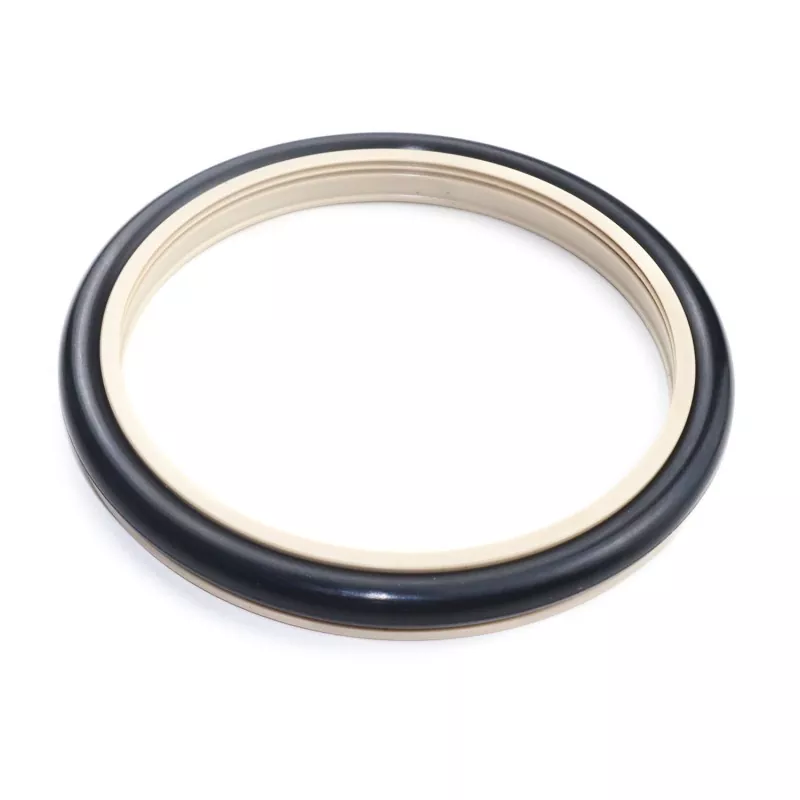

La guarnizione composita dentellata rinforzata (guarnizione di impasto cementizio) per aste di pistoni (alberi) è costituita da un anello di tenuta dentellato appositamente progettato in tecnopolimero ad alte prestazioni e un O-ring in gomma; è adatto per la tenuta unidirezionale in applicazioni idrauliche alternative e rotative. Viene utilizzato principalmente in pompe a stantuffo, pompe per fango, utensili per perforazione a vite, impianti di perforazione, attrezzature per l'esplorazione petrolifera, impianti di betonaggio e altro ancora.
Le caratteristiche principali includono lunga durata, basso attrito, eccellenti prestazioni di tenuta, design compatto e facilità di installazione, utilizzo e manutenzione. Il design ottimizzato del profilo e dello spessore del labbro di tenuta garantisce una tenuta efficace anche se esposto a mezzi aggressivi come fanghi di cemento.
Se utilizzato con fluidi simili a fango, si consiglia di iniettare grasso lubrificante tra le due (o più) fasi di tenuta.
I valori limite non dovrebbero verificarsi contemporaneamente.
|
Pressione (MPa) |
Temperatura (°C) |
Velocità (m/s) |
Medio |
|
|
Movimento alternativo |
Movimento rotatorio |
|||
|
≤100 |
da -35 a +100 (con O-ring NBR) |
≤6 |
≤2 |
Acqua, fango, petrolio greggio, olio idraulico, emulsione |
|
da -20 a +200 (con O-ring FKM) |
||||
1. I materiali O-ring compatibili includono: gomma nitrilica R01 (NBR), gomma fluorurata R02 (FKM), ecc.
2. Materiale dell'anello di tenuta: materiale standard PTFE4; altri materiali disponibili includono PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, ecc.
Modello da ordinare: RC2061-80*91.7*7.6-PTFE4-R01 (Modello - Diametro albero * Diametro scanalatura * Larghezza scanalatura - Codice materiale)
Sono disponibili dimensioni comprese nell'intervallo di parametri specificato.
|

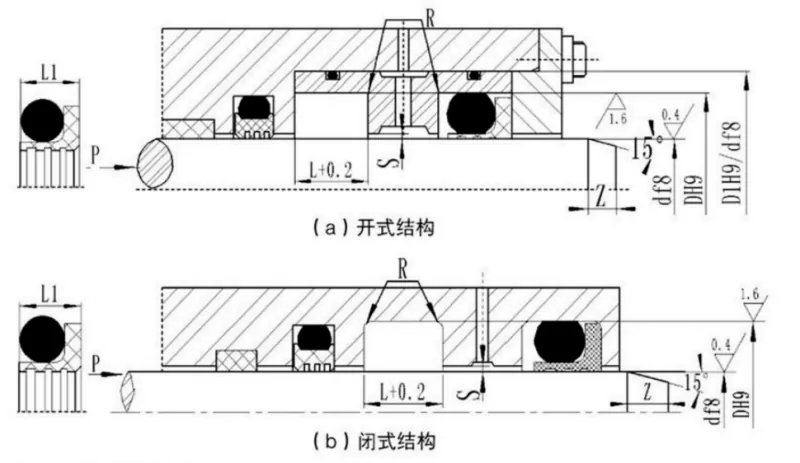

Gamma di diametri dell'albero Tipo standard df8 RC2061 |
Gamma di diametri dell'albero Pesante df8 RC2061-Z |
Diametro della scanalatura D H9 |
Larghezza della scanalatura L+0,2 |
Larghezza della guarnizione L1 |
Raggio d'angolo Rmax |
Gioco radiale Smax |
Smussare Zmin |
Diametro della sezione trasversale dell'O-ring |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
16~38.9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107.9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Nota: 1. Per diametri albero ≤30 mm, si consiglia un design con scanalatura aperta.
2. Per le applicazioni di tenuta rotante, la durezza della superficie dell'albero rotante deve essere HRC ≥58.
3. Per pressioni superiori a 30 MPa, si consiglia un accoppiamento H8/f8 per lo spazio di estrusione.
