Tenute a labbro per alberi rotantisono comunemente noti come paraolio. Sono installati negli alloggiamenti dei cuscinetti rotanti e subiscono un movimento relativo contro l'albero rotante. Un inserto metallico fornisce supporto strutturale, mentre una molla a giarrettiera applica un precarico radiale al labbro di tenuta, prevenendo perdite di lubrificante e l'ingresso di contaminanti esterni.

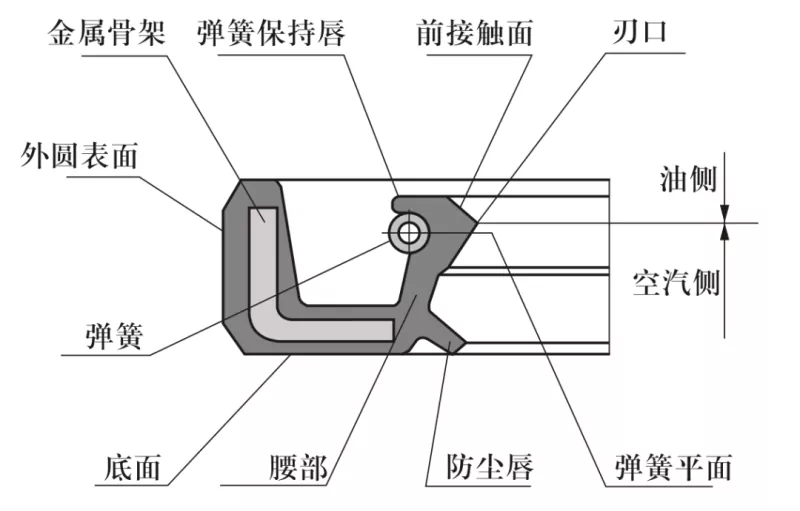

Schema delle sezioni trasversali dei paraolio comuni
1. Materiale dell'albero: solitamente acciaio al carbonio o acciaio inossidabile. Per le applicazioni ad alta velocità viene utilizzata la cromatura, con una durezza di HRC 40–45.
2. Design dell'albero rotante e del foro dell'alloggiamento: la superficie dell'albero deve essere liscia e priva di bave. I segni della lavorazione a spirale possono creare un effetto di pompaggio che porta a perdite; pertanto, si consiglia di rettificare l'area dell'albero in cui è installata la guarnizione con una ruvidità superficiale di Ra 0,1–0,5 μm. Una finitura più liscia è necessaria all'aumentare della velocità di rotazione.
Per facilitare l'installazione e la rimozione, l'albero e il foro dell'alloggiamento devono essere progettati con smussi o bordi arrotondati, come mostrato nelle Figure 1 e 2.

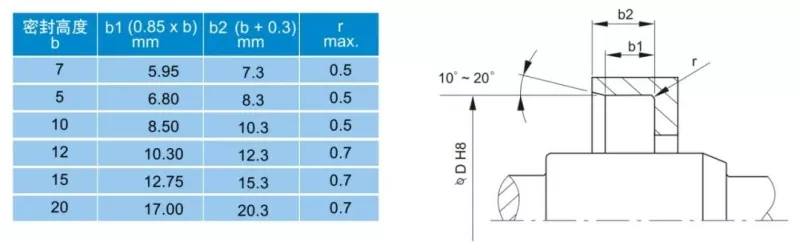

Figura 1: Progettazione dello smusso del foro dell'alloggiamento

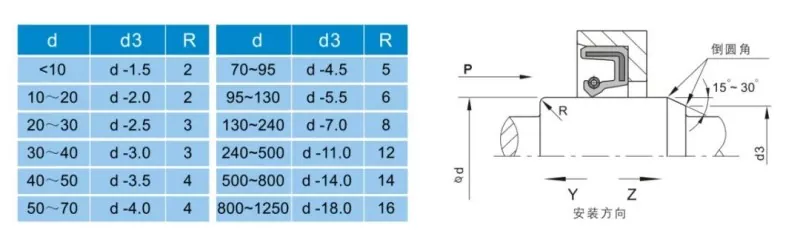

Figura 2: Progettazione dello smusso dell'albero rotante

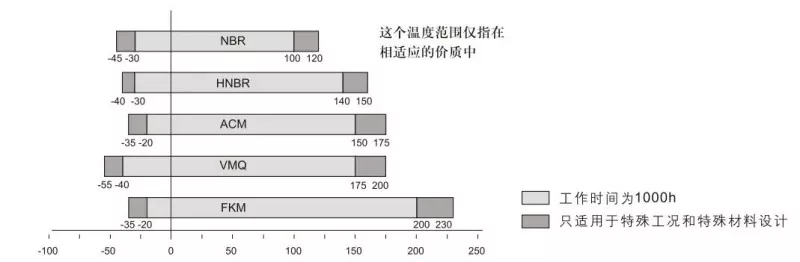

Esistono numerosi fattori che influenzano le prestazioni di tenuta. Oltre al materiale e alla struttura del paraolio, fattori quali il mezzo, la temperatura, la pressione, la lubrificazione, la velocità e la ruvidità superficiale incidono direttamente sulle prestazioni e questi fattori spesso interagiscono tra loro. I seguenti grafici vengono forniti come riferimento per l'utente.
Figura 3: Effetto della temperatura sui paraolio

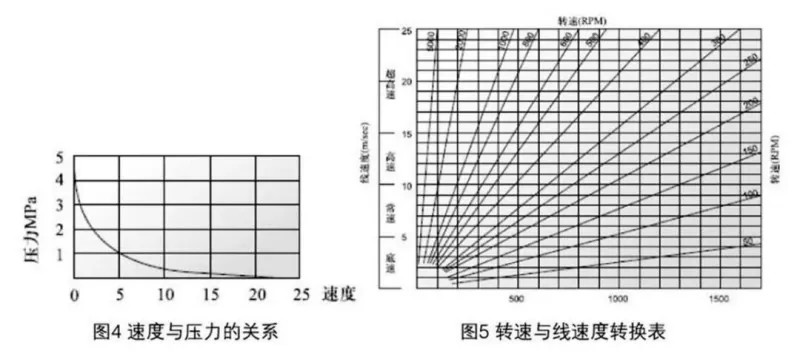

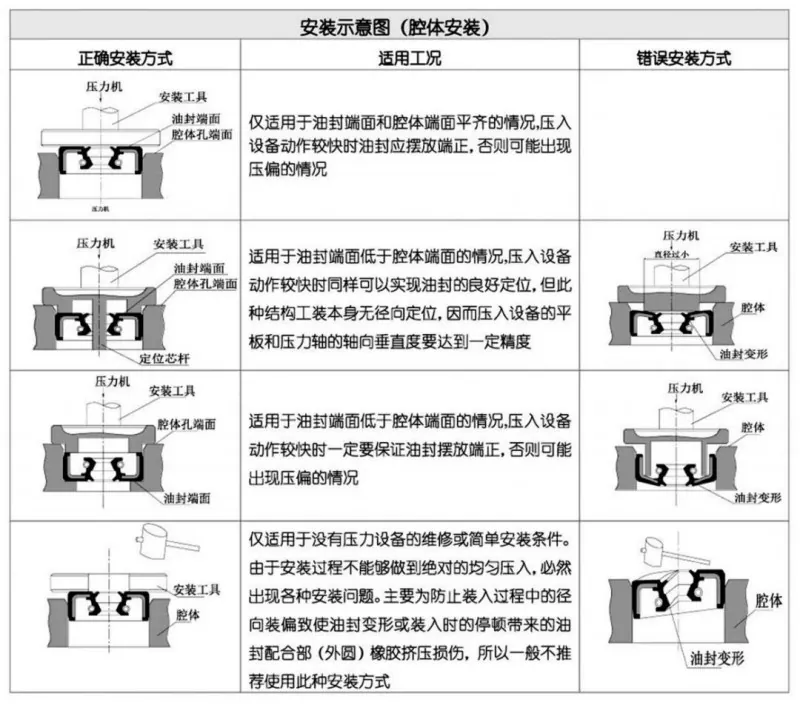

Un'installazione accurata è un prerequisito per il corretto funzionamento di un paraolio.
