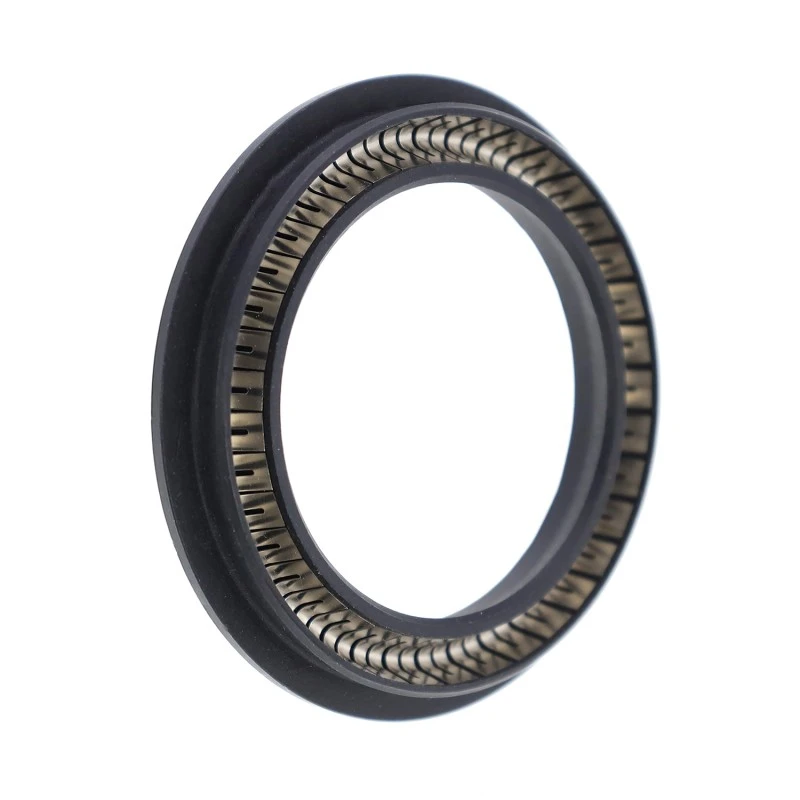

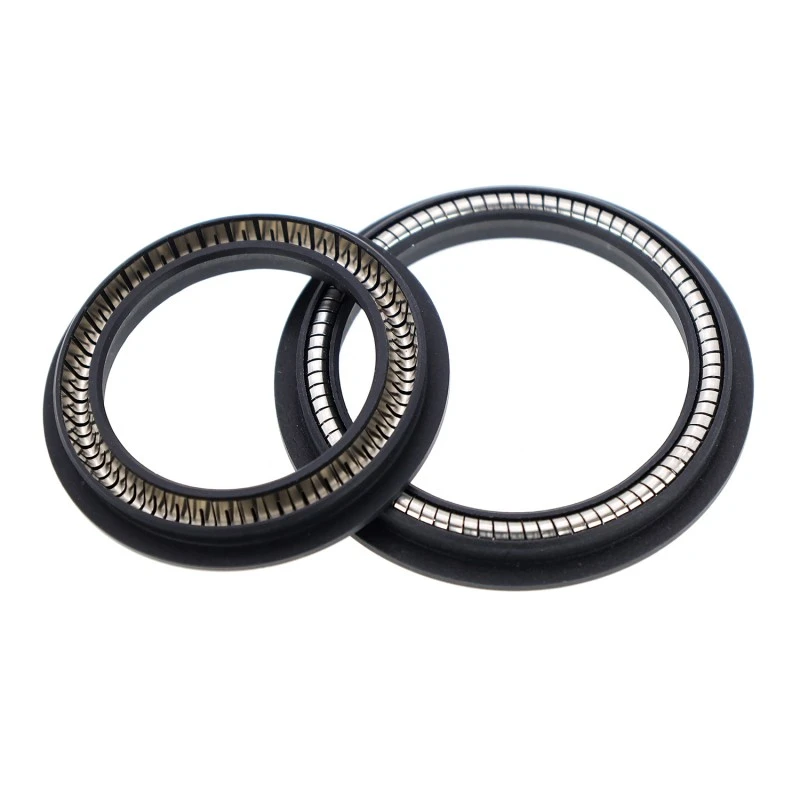

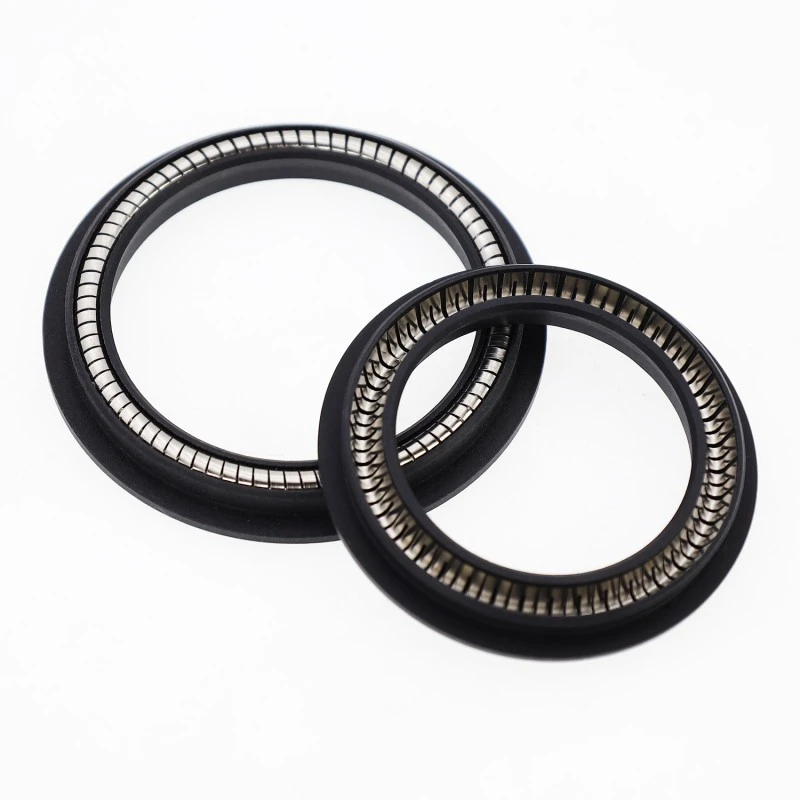

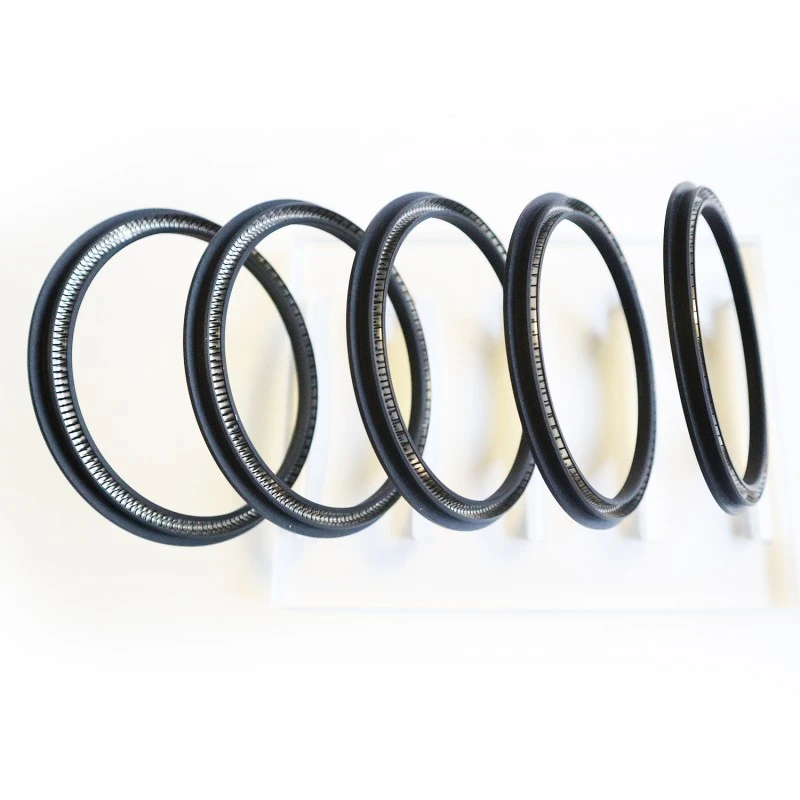

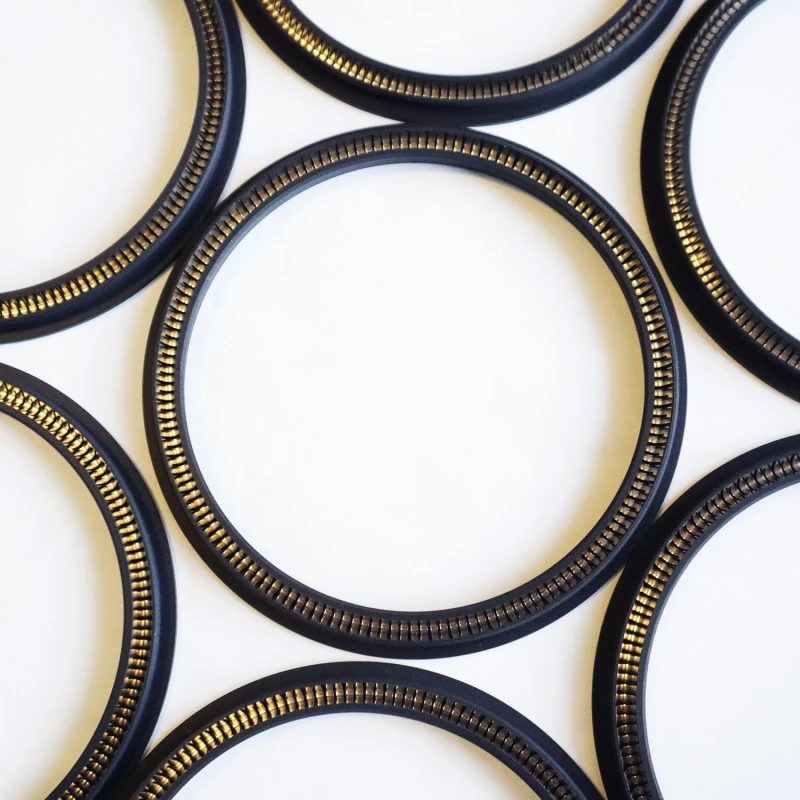

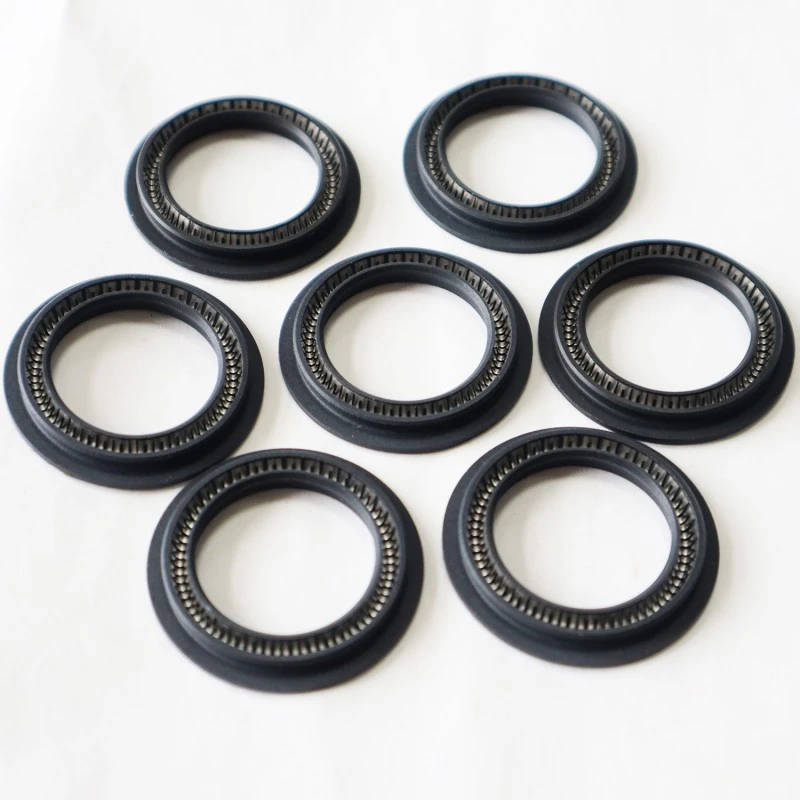

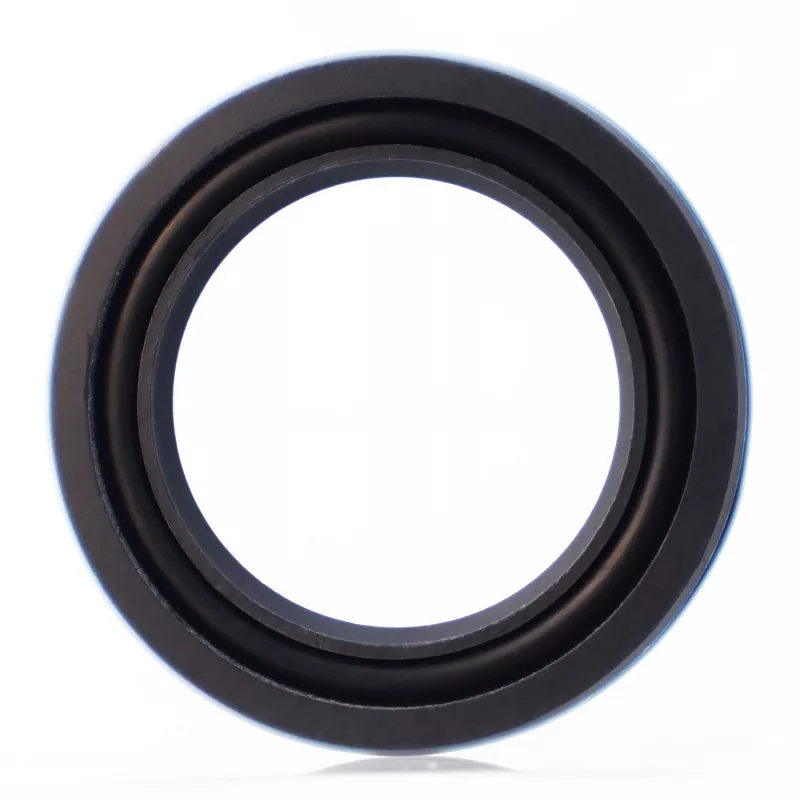

Le tenute energizzate a molla per alberi rotanti sono tenute a pressione unidirezionali ad alte prestazioni utilizzate nelle applicazioni con alberi rotanti. La tenuta rotativa RC2055 è costituita da una molla in acciaio inossidabile e plastica ad alte prestazioni. Quando si utilizzano RC2055-B e RC2055-C, il materiale elastomerico appropriato deve essere selezionato con attenzione.
Condizioni operative applicabili (i valori estremi non dovrebbero verificarsi contemporaneamente)
|
Pressione/MPa |
Temperatura/°C |
Velocità /m/s |
Medio |
|||
|
≤35 |
RC2055 |
RC2055-B/C |
RC2055 |
RC2055-B |
RC2055-C |
Quasi tutti i mezzi liquidi e gassosi |
|
-200~+250 |
-35~+250 |
<2 M/S |
<6 M/S |
<2 M/S |
||
Selezione dei materiali
1. I materiali per O-ring disponibili includono: gomma nitrilica R01 (NBR), gomma fluorurata R02 (FKM), ecc.
2. Materiali degli anelli di tenuta: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, ecc.
3. Molla in acciaio inossidabile: molla a forma di V.
Controllo del processo produttivo
La moderna base produttiva di RuiChen è dotata di macchine per lo stampaggio a iniezione ad alta precisione, macchine automatiche per la vulcanizzazione sotto vuoto e attrezzature per la lavorazione di precisione CNC. Durante il processo di produzione, utilizziamo metodi SPC (Statistical Process Control) per monitorare i parametri chiave del processo come temperatura, pressione e tempo in tempo reale, garantendo che ogni prodotto stampato presenti elevata consistenza e stabilità.
Per i prodotti critici, implementiamo un sistema di ispezione al 100%, anziché un campionamento casuale, per garantire che ogni sigillo consegnato ai nostri clienti sia qualificato.
Esempio di ordine
RC2055-40-PTFE4+V: diametro albero 40, materiale dell'anello di tenuta PTFE4, molla in acciaio inossidabile a forma di V.
RC2055-B-40-PTFE4+R02: diametro dell'albero 40, materiale dell'anello di tenuta PTFE4, l'O-ring corrispondente è in gomma fluorurata.
RC2055-C-40-PTFE4+R02: diametro dell'albero 40, materiale dell'anello di tenuta PTFE4, l'O-ring corrispondente è in gomma fluorurata.

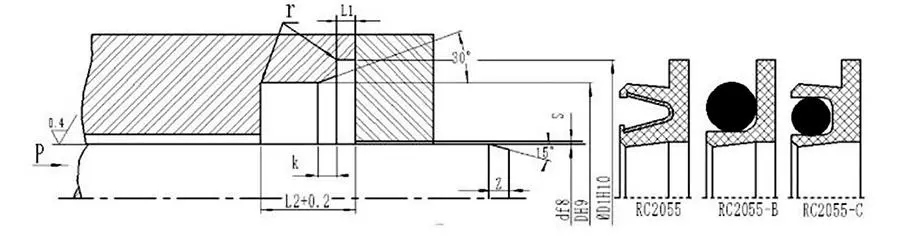

Tabella delle specifiche (sono disponibili tutte le specifiche comprese nell'intervallo dei parametri)
|
Gamma di diametri dello stelo d f8 |
Diametro della scanalatura DH9 |
Diametro della scanalatura D1H10 |
Profondità del bordo L1 |
Larghezza scanalatura L |
Importa smusso k |
Gioco radiale Smax |
Lunghezza dello smusso |
massimo |
|
|
10MPA |
20MPA |
||||||||
|
5~19.9 |
d+5 |
d+9 |
0,85-0,1 |
3.6 |
0.3 |
0.15 |
0.1 |
Zmin=0,8 l |
0.8 |
|
20~39.9 |
d+7 |
d+12,5 |
1.35-0.15 |
4.8 |
0.4 |
0.20 |
0.15 |
1.1 |
|
|
40~400,9 |
d+10,5 |
d+17,5 |
1.8-02 |
7.1 |
0.5 |
0.25 |
0.20 |
1.4 |
|
|
401~1500 |
d+14 |
d+22 |
2.8-02 |
9.5 |
0.5 |
0.30 |
0.25 |
1.6 |
|
Nota: si consiglia che la durezza superficiale dell'albero rotante sia HRC ≥ 58.
Tabella specifiche e dimensioni (Questa tabella si applica a RC2055-B e RC2055-C, che hanno le stesse specifiche)
|
Modello |
d |
D |
D1 |
L |
L1 |
|
Modello |
d |
D |
D1 |
L |
L1 |
|
RC2055-5 |
5 |
10 |
14 |
3.6 |
0.85 |
RC2055-28 |
28 |
35 |
40.5 |
4.8 |
1.35 |
|
|
RC2055-6 |
6 |
11 |
15 |
3.6 |
0.85 |
RC2055-30 |
30 |
37 |
42.5 |
4.8 |
1.35 |
|
|
RC2055-8 |
8 |
13 |
17 |
3.6 |
0.85 |
RC2055-32 |
32 |
39 |
44.5 |
4.8 |
1.35 |
|
|
RC2055-10 |
10 |
15 |
19 |
3.6 |
0.85 |
RC2055-35 |
35 |
42 |
47.5 |
4.8 |
1.35 |
|
|
RC2055-12 |
12 |
17 |
21 |
3.6 |
0.85 |
RC2055-36 |
36 |
43 |
48.5 |
4.8 |
1.35 |
|
|
RC2055-15 |
15 |
20 |
24 |
3.6 |
0.85 |
RC2055-40 |
40 |
50.5 |
57.5 |
7.1 |
1.8 |
|
|
RC2055-18 |
18 |
23 |
27 |
3.6 |
0.85 |
RC2055-45 |
45 |
55.5 |
62.5 |
7.1 |
1.8 |
|
|
RC2055-20 |
20 |
27 |
32.5 |
4.8 |
1.35 |
RC2055-50 |
50 |
60.5 |
67.5 |
7.1 |
1.8 |
|
|
RC2055-22 |
22 |
29 |
34.5 |
4.8 |
1.35 |
RC2055-55 |
55 |
65.5 |
72.5 |
7.1 |
1.8 |
|
|
RC2055-25 |
25 |
32 |
37.5 |
4.8 |
1.35 |
RC2055-56 |
56 |
66.5 |
73.5 |
7.1 |
1.8 |
|
Modello |
d |
D |
D1 |
L |
L1 |
|
Modello |
d |
D |
D1 |
L |
L1 |
|
RC2055-60 |
60 |
70.5 |
77.5 |
7.1 |
1.8 |
RC2055-210 |
210 |
220.5 |
227.5 |
7.1 |
1.8 |
|
|
RC2055-63 |
63 |
73.5 |
80.5 |
7.1 |
1.8 |
RC2055-220 |
220 |
230.5 |
237.5 |
7.1 |
1.8 |
|
|
RC2055-65 |
65 |
75.5 |
82.5 |
7.1 |
1.8 |
RC2055-230 |
230 |
240.5 |
247.5 |
7.1 |
1.8 |
|
|
RC2055-70 |
70 |
80.5 |
87.5 |
7.1 |
1.8 |
RC2055-240 |
240 |
250.5 |
257.5 |
7.1 |
1.8 |
|
|
RC2055-80 |
80 |
90.5 |
97.5 |
7.1 |
1.8 |
RC2055-250 |
250 |
260.5 |
267.5 |
7.1 |
1.8 |
|
|
RC2055-90 |
90 |
100.5 |
107.5 |
7.1 |
1.8 |
RC2055-260 |
260 |
270.5 |
277.5 |
7.1 |
1.8 |
|
|
RC2055-100 |
100 |
110.5 |
117.5 |
7.1 |
1.8 |
RC2055-280 |
280 |
290.5 |
297.5 |
7.1 |
1.8 |
|
|
RC2055-110 |
110 |
120.5 |
127.5 |
7.1 |
1.8 |
RC2055-300 |
300 |
310.5 |
317.5 |
7.1 |
1.8 |
|
|
RC2055-115 |
115 |
125.5 |
132.5 |
7.1 |
1.8 |
RC2055-320 |
320 |
330.5 |
337.5 |
7.1 |
1.8 |
|
|
RC2055-120 |
120 |
130.5 |
137.5 |
7.1 |
1.8 |
RC2055-350 |
350 |
360.5 |
367.5 |
7.1 |
1.8 |
|
|
RC2055-125 |
125 |
135.5 |
142.5 |
7.1 |
1.8 |
RC2055-380 |
380 |
390.5 |
397.5 |
7.1 |
1.8 |
|
|
RC2055-130 |
130 |
140.5 |
147.5 |
7.1 |
1.8 |
RC2055-400 |
400 |
410.5 |
417.5 |
7.1 |
1.8 |
|
|
RC2055-140 |
140 |
150.5 |
157.5 |
7.1 |
1.8 |
RC2055-420 |
420 |
434 |
442 |
9.5 |
2.8 |
|
|
RC2055-150 |
150 |
160.5 |
167.5 |
7.1 |
1.8 |
RC2055-450 |
450 |
464 |
472 |
9.5 |
2.8 |
|
|
RC2055-160 |
160 |
170.5 |
177.5 |
7.1 |
1.8 |
RC2055-480 |
480 |
494 |
502 |
9.5 |
2.8 |
|
|
RC2055-170 |
170 |
180.5 |
187.5 |
7.1 |
1.8 |
RC2055-500 |
500 |
514 |
522 |
9.5 |
2.8 |
|
|
RC2055-180 |
180 |
190.5 |
197.5 |
7.1 |
1.8 |
RC2055-600 |
600 |
614 |
622 |
9.5 |
2.8 |
|
|
RC2055-190 |
190 |
200.5 |
207.5 |
7.1 |
1.8 |
RC2055-700 |
700 |
714 |
722 |
9.5 |
2.8 |
|
|
RC2055-200 |
200 |
210.5 |
217.5 |
7.1 |
1.8 |
RC2055-800 |
800 |
814 |
822 |
9.5 |
2.8 |
Nota: se le specifiche richieste non sono elencate in questa tabella, contattare la nostra azienda. Possiamo fornire prodotti con dimensioni fino a 1600 mm.
