Prestazioni e applicazioni

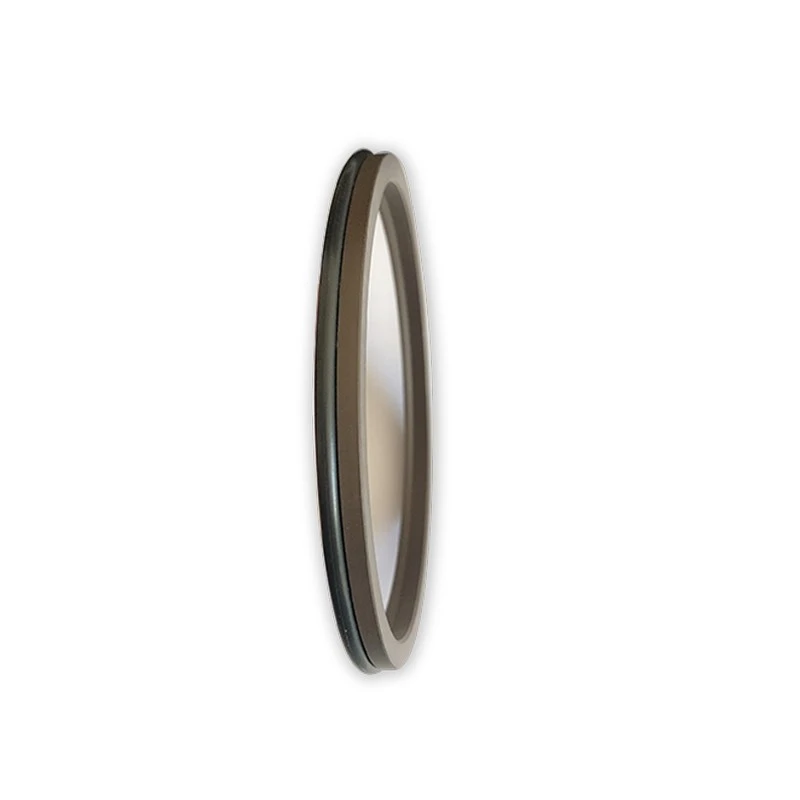

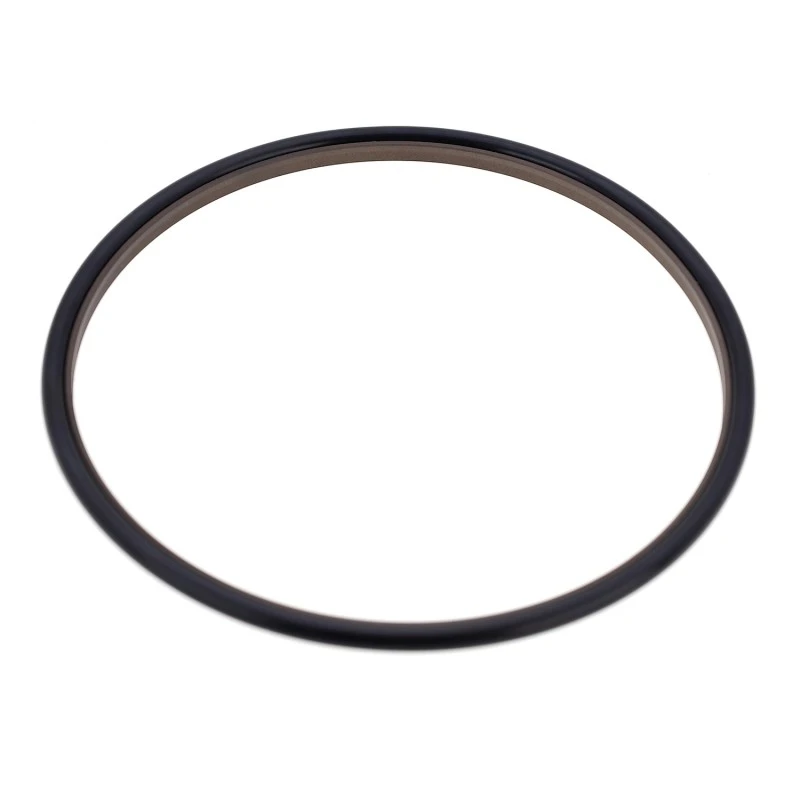

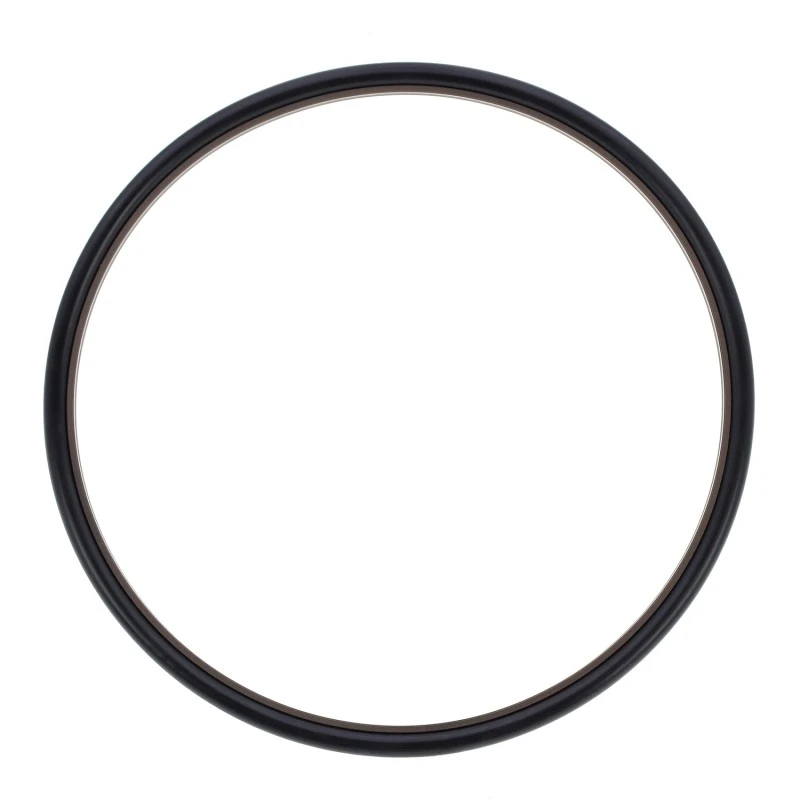

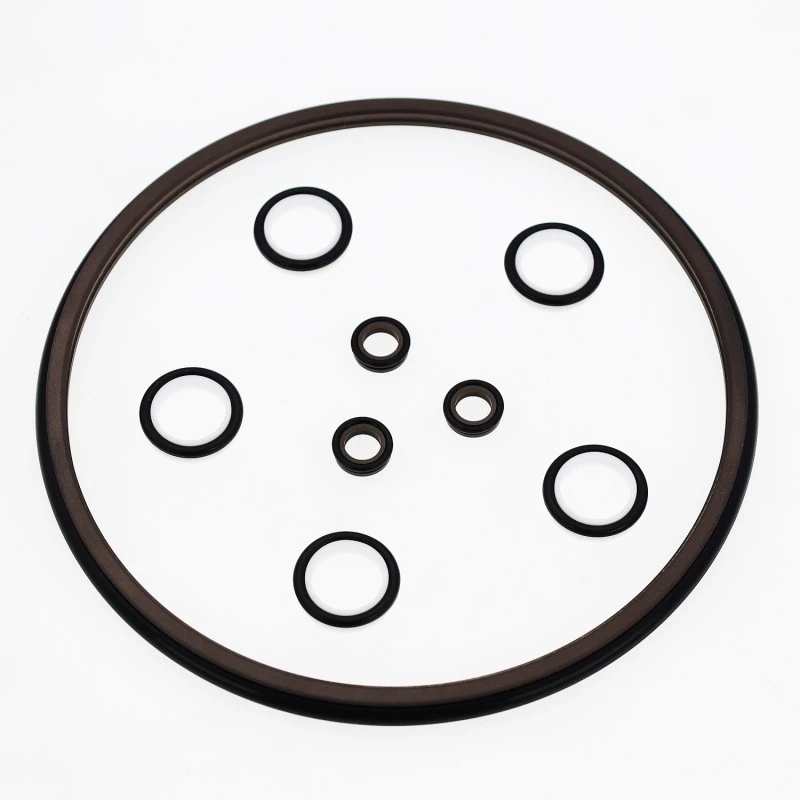

La guarnizione raschiatore combinata a doppio labbro è una guarnizione raschiatore bidirezionale composta da un anello raschiatore a doppio labbro riempito in PTFE e un O-ring. L'O-ring fornisce il precarico, compensando l'usura dell'anello in PTFE. È adatto per movimenti alternativi, oscillanti o a spirale.
Condizioni operative
|
Pressione MPa |
Temperatura °C |
Velocità m/s |
Medio |
|
- |
-35~+100 (O-ring corrispondente NBR) |
6 |
Olio idraulico, emulsione, acqua, ecc. |
|
-20~+200 (O-ring FKM corrispondente) |
Esempio di ordinazione
Ordinare il modello RCF02-80-PTFE3-R01
RCF02 - Modello 80 - Diametro albero PTFE3 - PTFE modificato per uso generale RO1 - Codice materiale in gomma corrispondente
Nitrile (NBR) - R01, Fluorocarbonio (FKM) - RO2

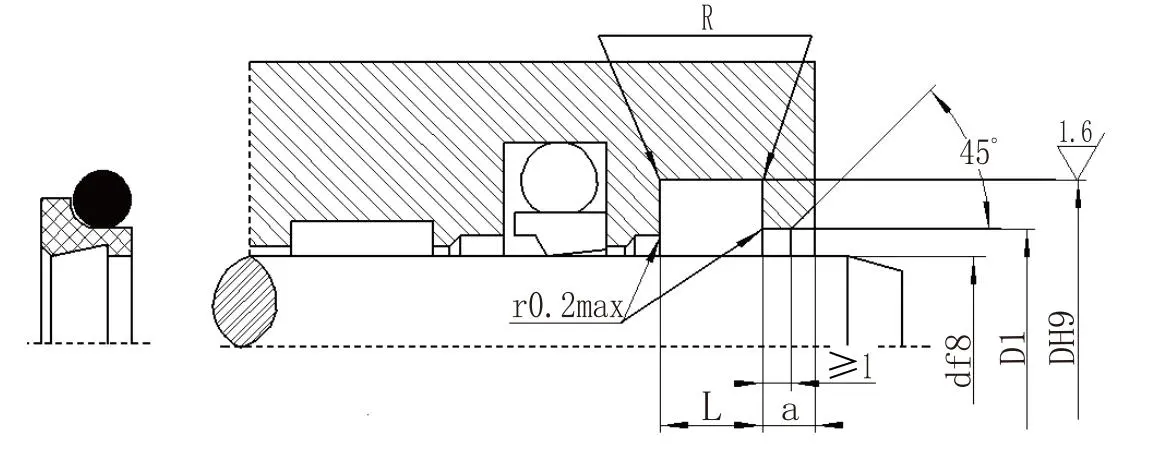

Tabella dei parametri delle specifiche (possono essere forniti prodotti di qualsiasi dimensione all'interno dell'intervallo di parametri)
|
Gamma di diametri dell'albero d f8 |
Diametro della scanalatura D H9 |
Larghezza della scanalatura l+0.2 |
Diametro del foro aperto D1H11 |
Larghezza del foro aperto a≥ |
Angoli arrotondati R ≤ |
Diametro del filo dell'O-ring d0 |
|
4~11 |
d+4.8 |
3.7 |
d+1,5 |
2 |
0.4 |
1.80 |
|
12~64 |
d+6.8 |
5.0 |
d+1,5 |
2 |
0.7 |
2.65 |
|
65~250 |
d+8.8 |
6.0 |
d+1,5 |
3 |
1.0 |
3.55 |
|
251~420 |
d+12.2 |
8.4 |
d+2.0 |
4 |
1.5 |
5.30 |
|
421~650 |
d+16.0 |
11.0 |
d+2.0 |
4 |
1.5 |
7.00 |
|
651~1500 |
d+20.0 |
14.0 |
d+2,5 |
5 |
2.0 |
8.60 |
