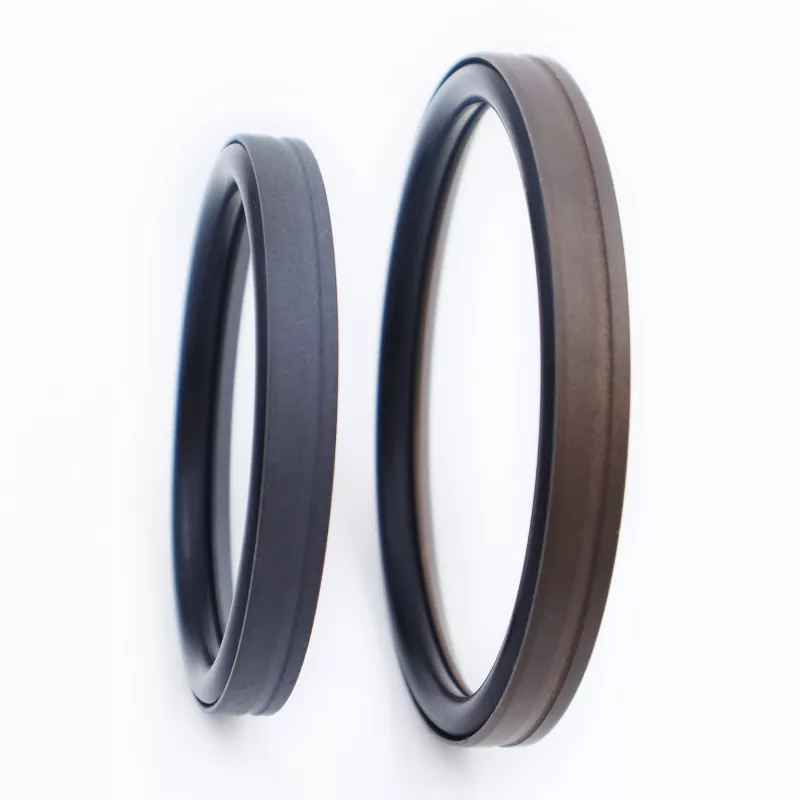

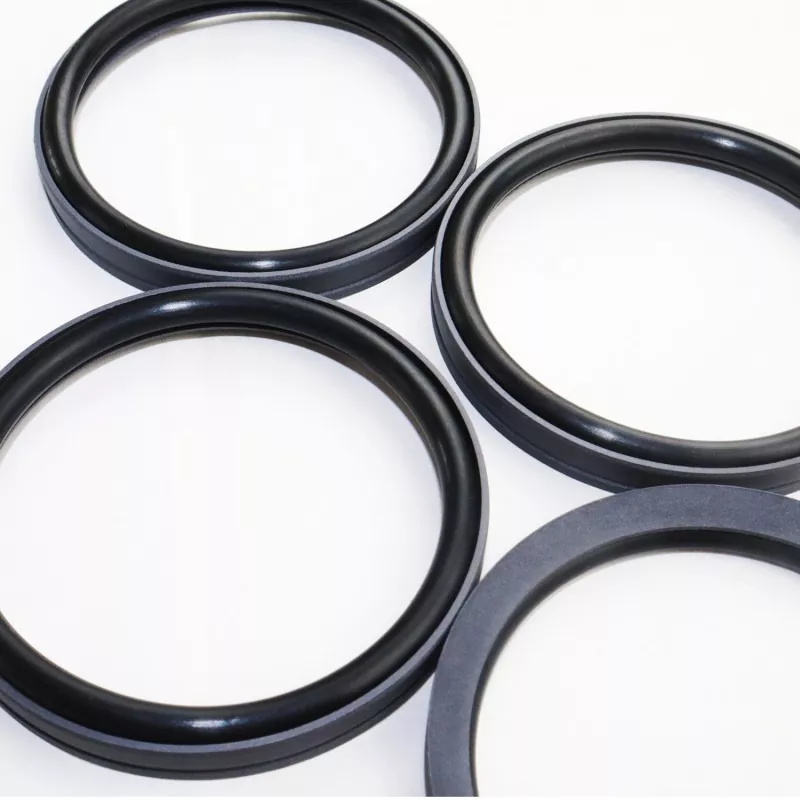

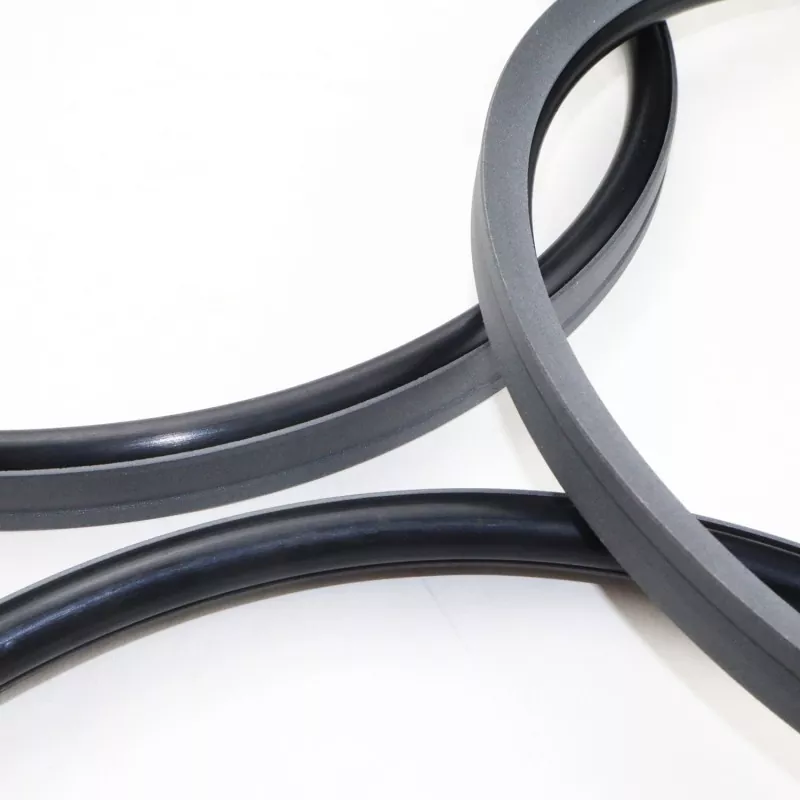

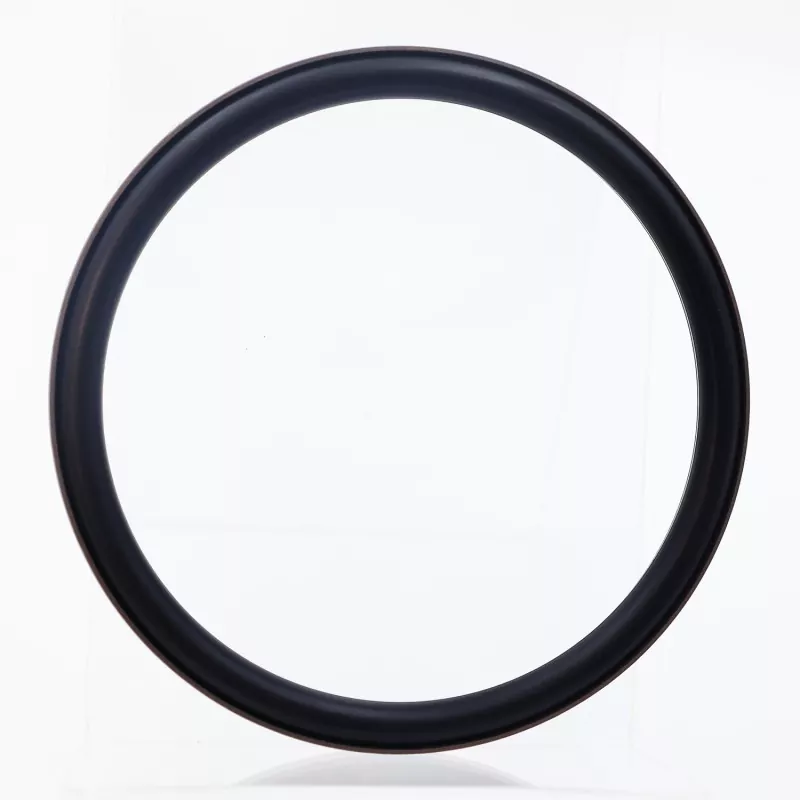

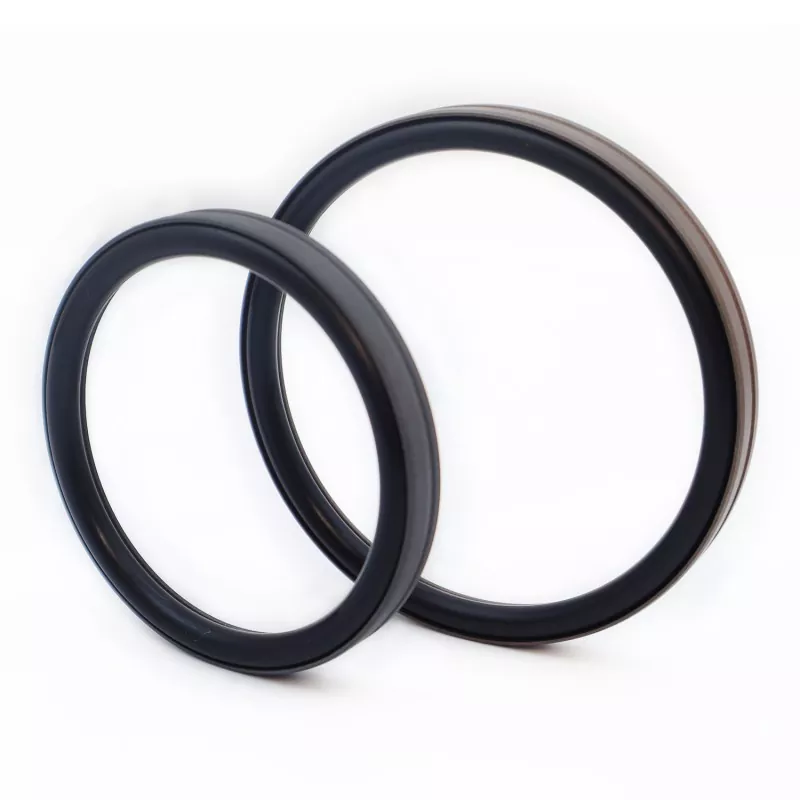

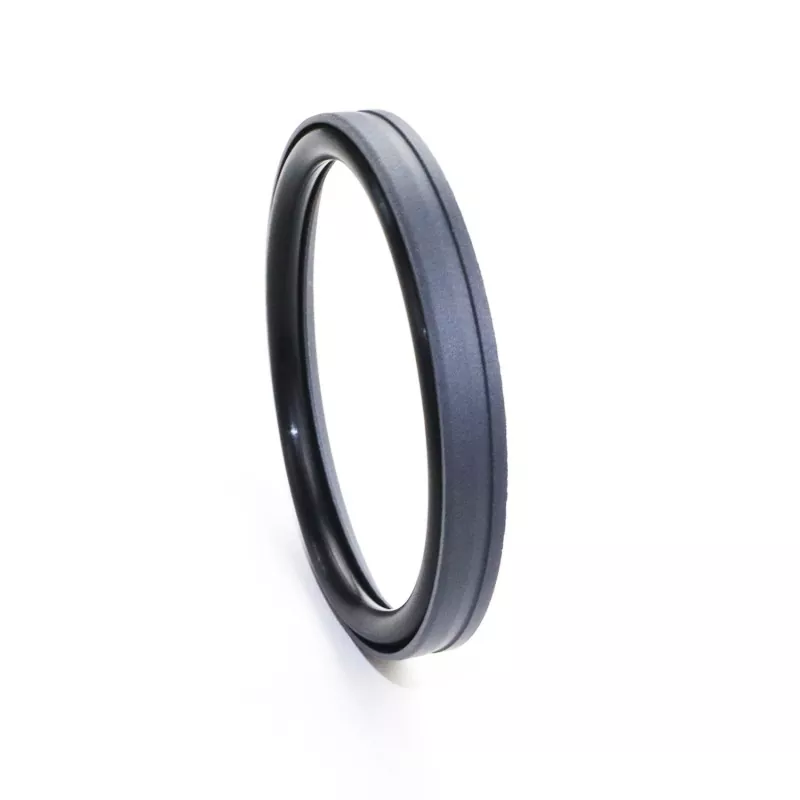

La tenuta combinata tipo piede forato è costituita da un anello di tenuta a forma di piede in PTFE (o un composito di PTFE) e un O-ring in gomma; è progettato per la tenuta a semplice effetto in applicazioni alternative idrauliche e pneumatiche. È classificato nelle serie RC53 e RC54 in base all'O-ring corrispondente (conforme allo standard GB1235). Grazie al design a labbro sottile dell'anello di tenuta, offre un'eccellente compensazione di follow-up e prestazioni di tenuta superiori. Funziona bene sia in condizioni di alta che di bassa pressione, funziona senza "stick-slip" (strisciamento), supporta la tenuta senza olio a lungo termine ed è ampiamente utilizzato per i pistoni dei cilindri ad alta pressione.
La scanalatura a forma di cuneo sulla superficie di tenuta a forma di piede migliora l'integrità della tenuta e la resistenza alla contaminazione riducendo al tempo stesso l'attrito. Il design strutturale migliora anche la capacità di carico della guarnizione. Generalmente non è adatto per l'installazione in scanalature chiuse.
1. Adatto sia per applicazioni idrauliche che pneumatiche;
2. Eccellenti prestazioni di tenuta sia in condizioni di alta che di bassa pressione;
3. Basso attrito, minima resistenza allo strappo, movimento fluido, uguale attrito dinamico e statico e assenza di stick-slip;
4. Lunga durata; adatto per applicazioni di lubrificazione senza olio;
5. Adatto per sigillatura ad alta pressione e ad altissima pressione;
I valori limite non dovrebbero verificarsi contemporaneamente.
|
Pressione (MPa) |
Temperatura (°C) |
Velocità m/s |
Media |
|
≤100 |
da -35 a +100 (con O-ring NBR) |
≤6 |
Oli idraulici a base minerale, fluidi resistenti al fuoco (HFA/HFB), gas, ecc. |
|
da -20 a +180 (con O-ring FKM) |
1. I materiali O-ring compatibili includono: gomma nitrilica R01 (NBR), fluoroelastomero R02 (FKM), ecc.
2. Materiale dell'anello di tenuta: materiale standard PTFE3; altri materiali disponibili includono PTFE2, PTFE4 e altre plastiche ad alte prestazioni.
Modello da ordinare: RC53-80x69.6x9.8-PTFE3-R01
Diametro foro x Diametro scanalatura x Larghezza scanalatura | PTFE3: Codice materiale PTFE modificato | R01: Codice materiale O-ring
È disponibile qualsiasi dimensione compresa nell'intervallo dei parametri
|

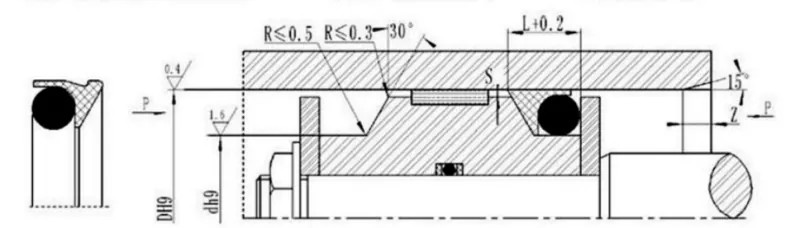

Gamma di apertura D H9 |
Diametro della scanalatura d h9 |
Larghezza della scanalatura L+0,2 |
Gioco radiale Smax |
Smussare Zmin |
Diametro del filo dell'O-ring Fare |
|
|
<40 MPa |
<60 MPa |
|||||
|
13~24 |
D-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25~49 |
D-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121 |
D-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122~1500 |
D-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
Compatibile con O-ring GB1235; è possibile fornire qualsiasi dimensione compresa nell'intervallo specificato.
|
Gamma di apertura D H9 |
Diametro della scanalatura d h9 |
Larghezza della scanalatura L+0,2 |
Gioco radiale Smax |
Smussare Zmin |
Diametro del filo dell'O-ring Fare |
|
|
<40 MPa |
<60 MPa |
|||||
|
12~49 |
D-7.0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50~169 |
D-11.0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170~1500 |
D-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
Nota: per pressioni >60 MPa, viene utilizzata una tolleranza di adattamento H8/8 nell'area della base della tenuta e il gioco della tenuta ad altissima pressione Smax è <0,05.
