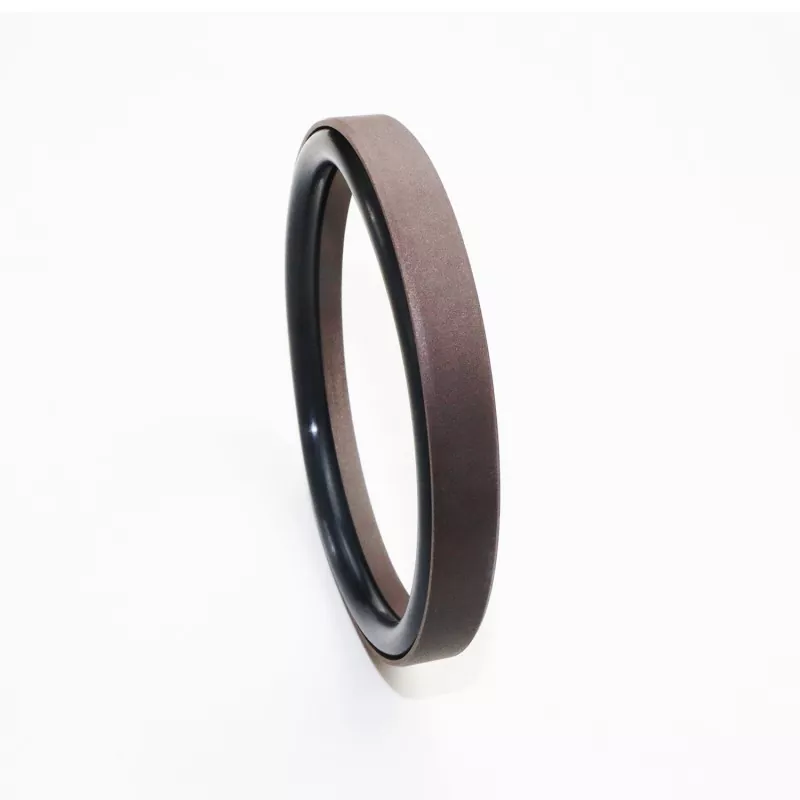

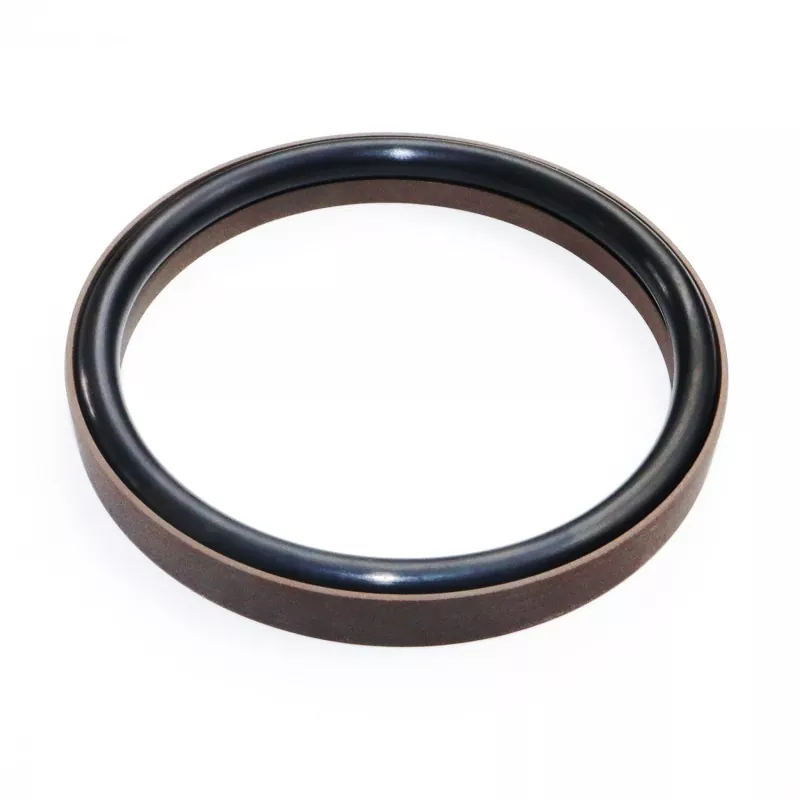

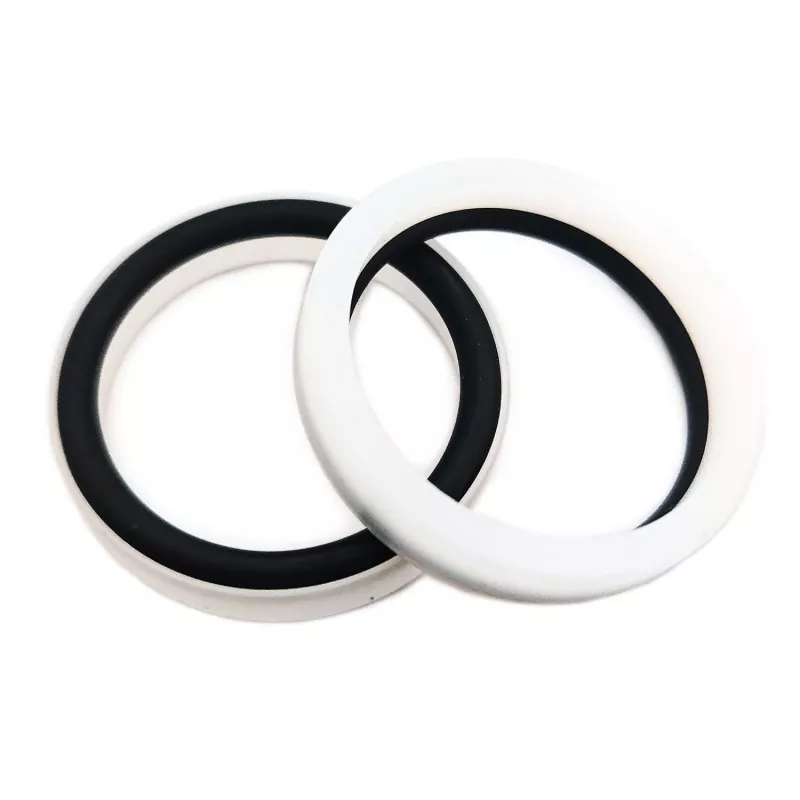

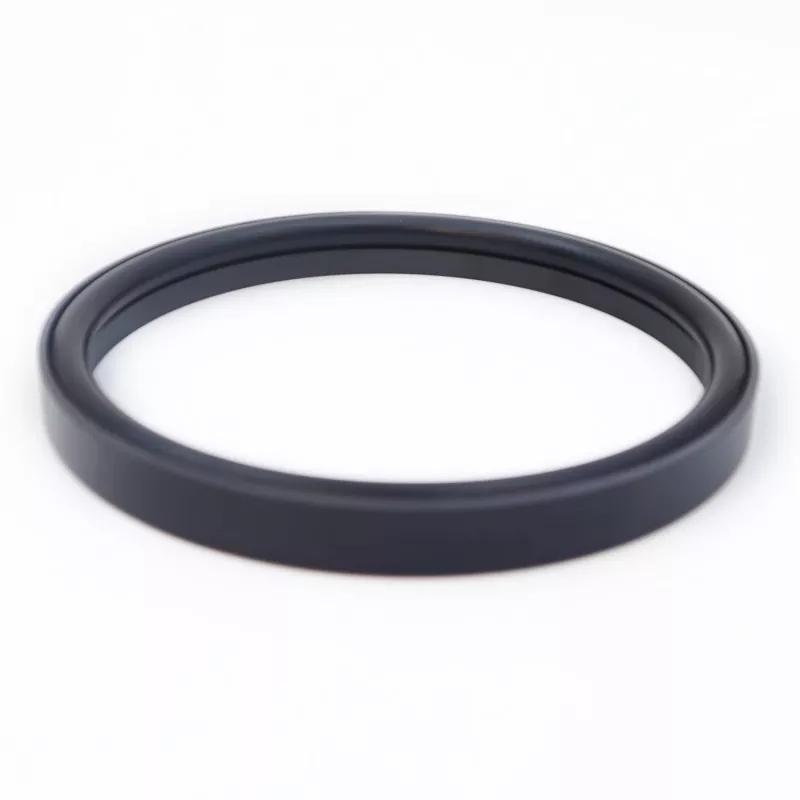

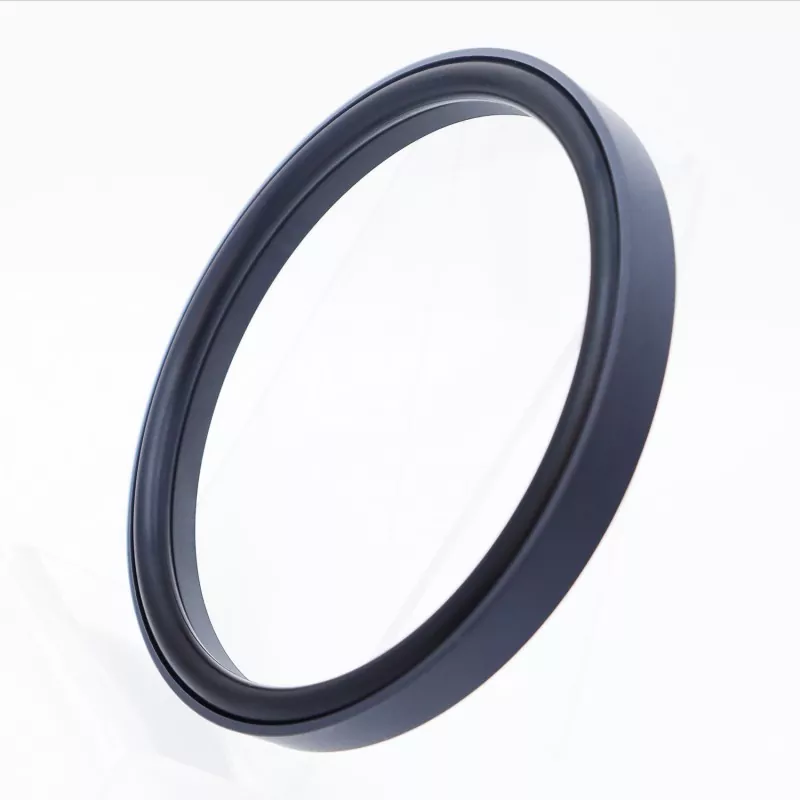

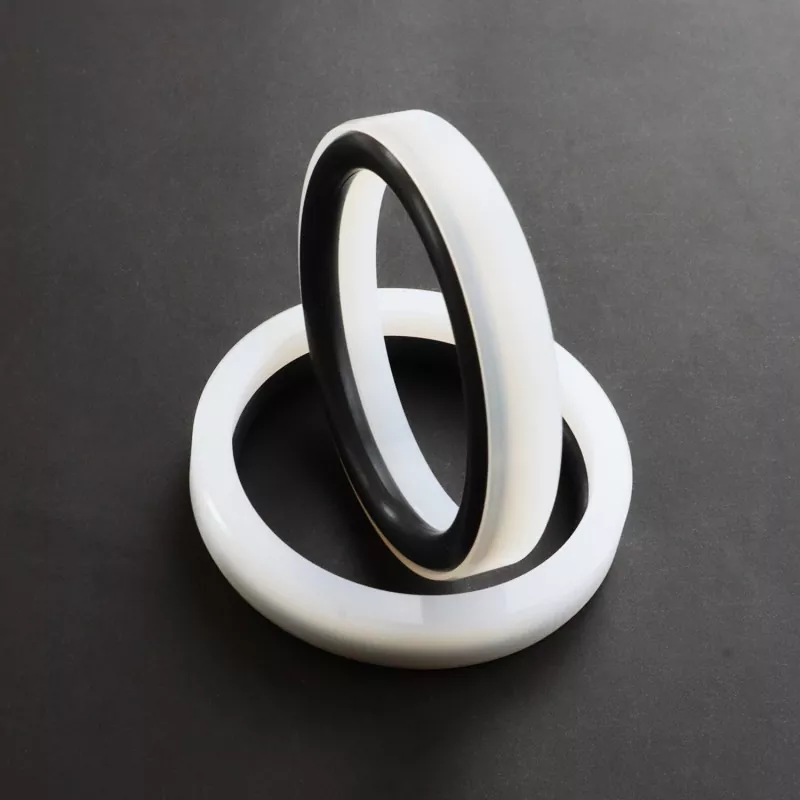

La guarnizione combinata a gradini rinforzati per stelo (progettata per applicazioni a pressione ultraelevata e a base acqua) è costituita da un anello di tenuta rinforzato ad angolo retto in PTFE (o un composito PTFE) e un O-ring in gomma. È disponibile nelle serie RC58 e RC59, a seconda dello specifico O-ring utilizzato (conforme allo standard GB1235). Offre prestazioni a basso attrito, garantendo resistenza zero all'avvio e movimento alternativo fluido senza stick-slip, ed è adatto per il funzionamento a lungo termine in ambienti privi di olio, riducendo così in modo significativo la probabilità di guasti delle apparecchiature e abbassando i costi di manutenzione.
Grazie allo spessore ottimizzato dell'anello di tenuta, la tenuta funziona efficacemente anche se utilizzata con acqua o altri fluidi a bassa viscosità. Il design strutturale dell'anello di tenuta rinforzato ne migliora inoltre la resistenza alle pressioni elevate e ultra elevate. Generalmente questa guarnizione non può essere installata in una scanalatura chiusa.
1. Basso attrito: resistenza all'avvio minima, movimento fluido, uguale attrito dinamico e statico e assenza di stick-slip;
2. Lunga durata: adatto per applicazioni di lubrificazione senza olio;
3. Adatto per sigillare sistemi ad alta e altissima pressione, nonché mezzi a bassa viscosità come l'acqua;
I valori limite non dovrebbero verificarsi contemporaneamente.
|
Pressione (MPa) |
Temperatura (°C) |
Velocità m/s |
Media |
|
≤200 |
da -35 a +100 (con O-ring NBR) |
≤6 |
Oli idraulici a base minerale, fluidi resistenti al fuoco (HFA/HFB), acqua, ecc. |
|
da -20 a +200 (con O-ring FKM) |
1. I materiali O-ring compatibili includono: gomma nitrilica RO1 (NBR), fluoroelastomero RO2 (FKM), ecc.
2. Materiale dell'anello di tenuta: materiale standard PTFE3; i materiali alternativi includono PTFE2, PTFE4 e altre plastiche ad alte prestazioni.
Modello da ordinare: RC58—80x69,2x10,5—PTFE3—R01
Modello: diametro foro x diametro scanalatura x larghezza scanalatura | PTFE3 - Codice materiale PTFE modificato | R01 - Codice materiale O-ring
Sono disponibili specifiche entro l'intervallo dei parametri.
|

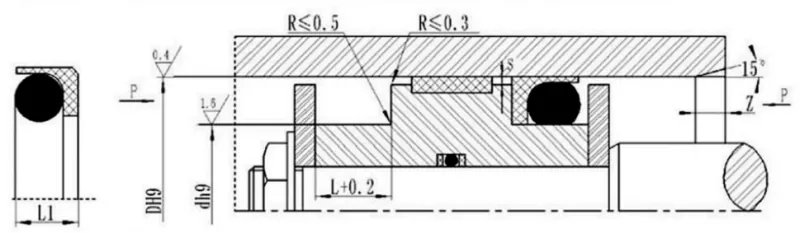

Modello standard DH9 RC58 |
DH9 a carico leggero RC58-Q |
DH9 per carichi pesanti RC58-Z |
Diametro della scanalatura d h9 |
Larghezza della scanalatura L+0,2 |
Altezza della guarnizione L1 |
Raggio d'angolo Rmax |
Gioco radiale Smax |
Smussare Zmin |
Diametro del filo dell'O-ring Fare |
|
|
<20MPA |
<60MPA |
|||||||||
|
8~12.9 |
13~23.9 |
- |
D-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23.9 |
24~49.9 |
9~12.9 |
D-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49.9 |
50~121,9 |
13~23.9 |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49.9 |
D-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
D-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690,9 |
D-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
>1600 |
691~999 |
D-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>1600 |
- |
1000~1599 |
D-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
Nota: per pressioni >60 MPa, viene utilizzata una tolleranza di adattamento H8/f8 nell'area della base della tenuta; per sigillatura ad altissima pressione, Smax < 0,05.
Compatibile con O-ring GB1235; è possibile fornire qualsiasi dimensione compresa nell'intervallo di parametri specificato.
|
Gamma di apertura D H9 |
Diametro della scanalatura d h9 |
Larghezza della scanalatura L+0,2 |
Gioco radiale Smax |
Raggio d'angolo Rmax |
Smussare Zmin |
Diametro del filo dell'O-ring Fare |
|
|
<20MPA |
<60MPA |
||||||
|
10~54 |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55~165 |
D-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166~1500 |
D-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
