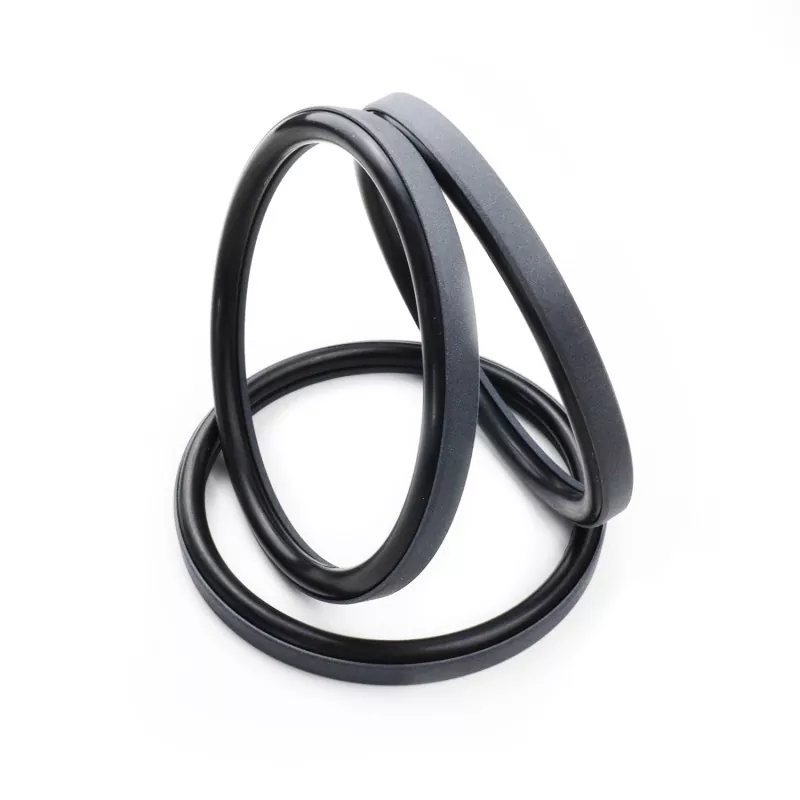

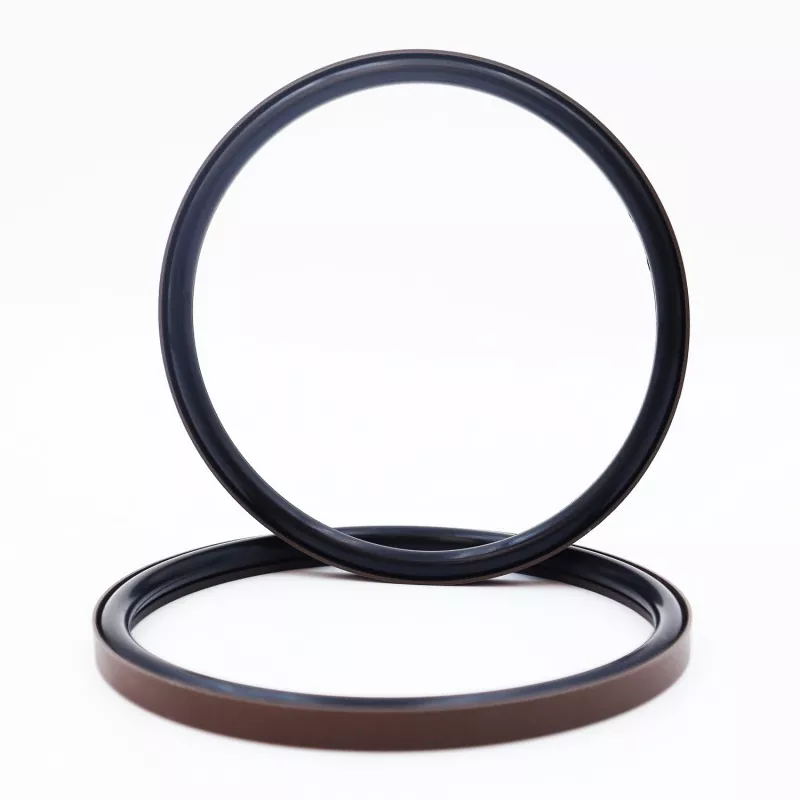

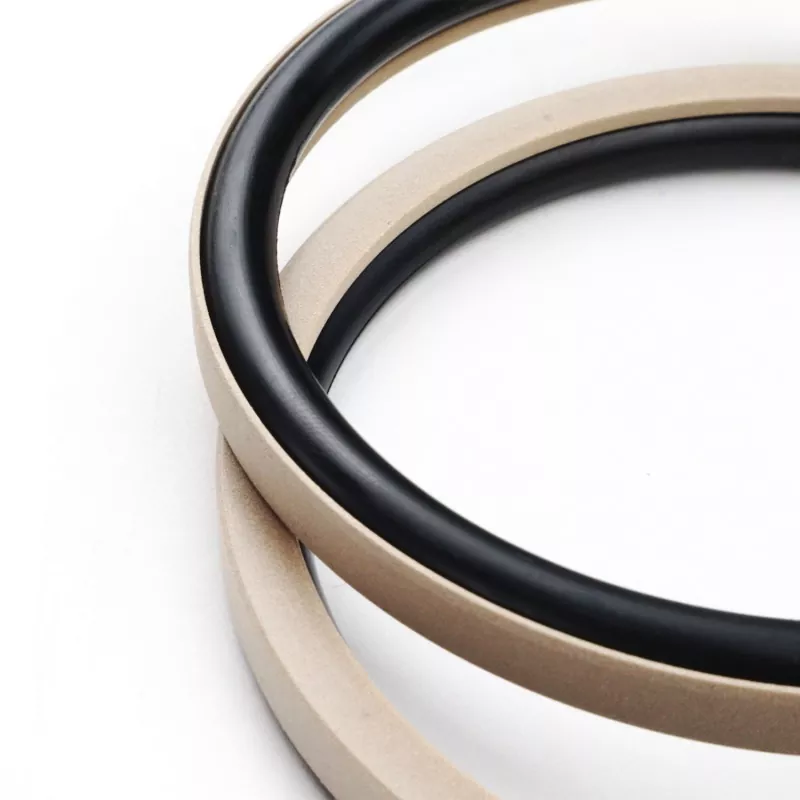

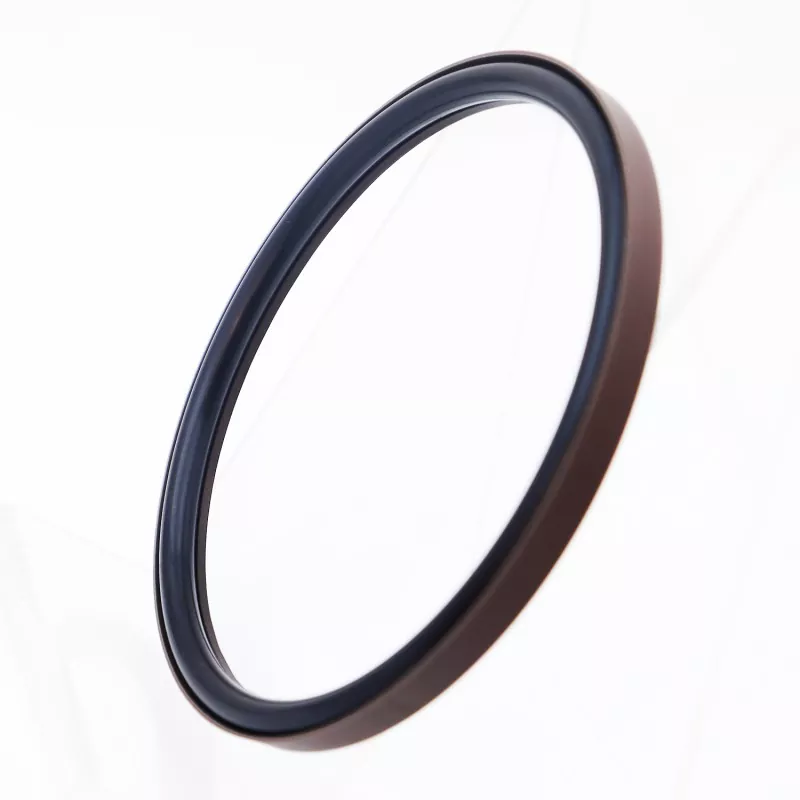

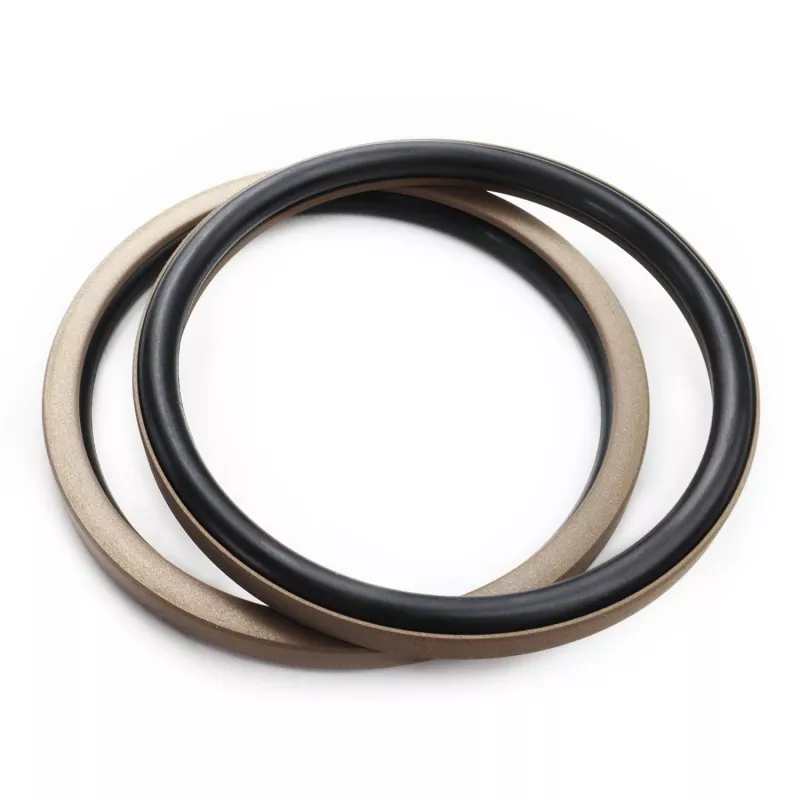

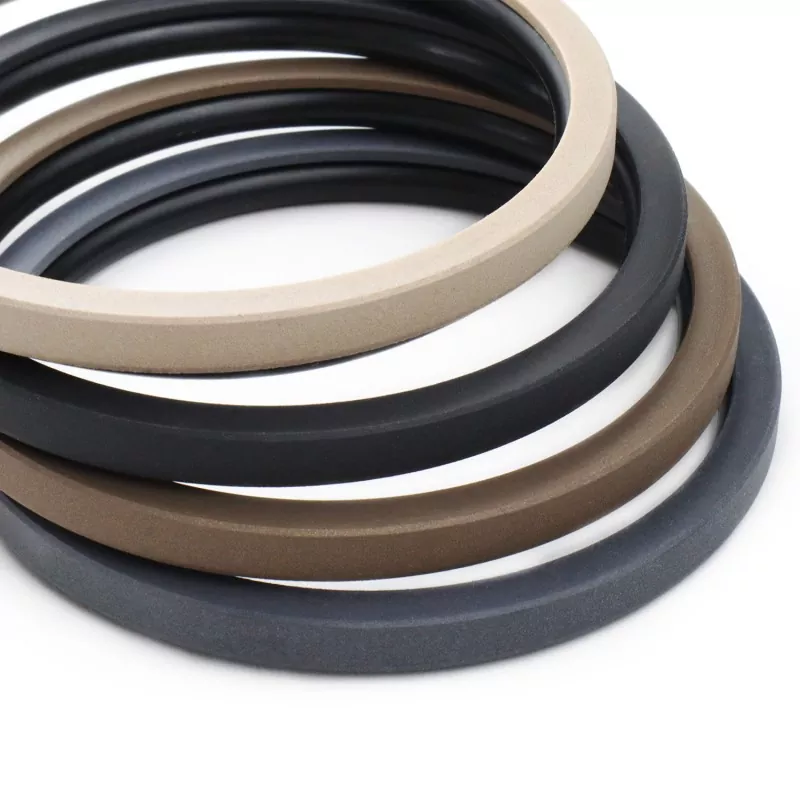

La guarnizione combinata ad angolo retto per pistone è costituita da un anello di tenuta ad angolo retto in PTFE (o un composito di PTFE) e un O-ring in gomma; è progettato per la tenuta a semplice effetto in applicazioni alternative idrauliche e pneumatiche. È classificato nelle serie RC51 e RC52 in base all'O-ring corrispondente (conforme allo standard GB1235). L'anello di tenuta ad angolo retto presenta un design a labbro sottile che offre eccellenti capacità di compensazione di follow-up, con conseguenti prestazioni di tenuta superiori.
Il prodotto offre un basso coefficiente di attrito e un attrito di strappo minimo. Garantisce un attrito dinamico e statico bilanciato, funziona in modo fluido senza "stick-slip" (movimento a scatti), supporta condizioni di lubrificazione senza olio e vanta una lunga durata.
La sua struttura compatta si adatta alle scanalature standard e consente una facile installazione e manutenzione, rendendolo la scelta di tenuta ideale per i gruppi pistone di vari cilindri idraulici.
1. Adatto sia per applicazioni idrauliche che pneumatiche;
2. Eccellenti prestazioni di tenuta sia in ambienti ad alta che a bassa pressione;
3. Basso attrito, attrito minimo di rottura, funzionamento regolare, attrito dinamico e statico bilanciato e assenza di stick-slip;
4. Lunga durata; adatto per applicazioni di lubrificazione senza olio;
5. Design compatto; facile da installare e mantenere;
I valori limite non dovrebbero verificarsi contemporaneamente.
|
Pressione (MPa) |
Temperatura (°C) |
Velocità m/s |
Media |
|
≤70 |
da -35 a +100 (con O-ring NBR) |
≤6 |
Oli idraulici a base minerale, fluidi resistenti al fuoco (HFA/HFB), gas, ecc. |
|
da -20 a +180 (con O-ring FKM) |
1. I materiali per l'O-ring in dotazione includono: gomma nitrilica R01 (NBR), fluoroelastomero R02 (FKM), ecc.
2. Materiale dell'anello di tenuta: materiale standard PTFE3; altre opzioni disponibili includono PTFE2, PTFE4 e altre plastiche ad alte prestazioni.
Modello da ordinare: RC51—80x70x7,6—PTFE3—R01

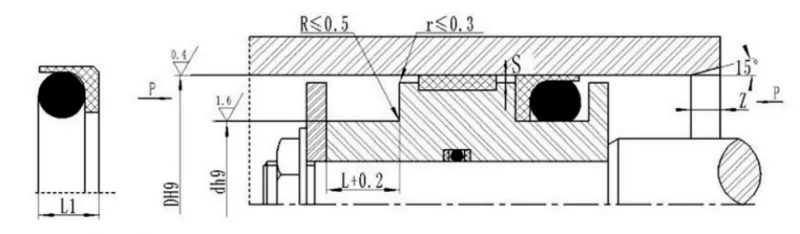

Modello: alesaggio del cilindro x diametro della scanalatura x larghezza della scanalatura | PTFE3: Codice materiale PTFE modificato | R01: Codice materiale O-ring
Sono disponibili specifiche entro gli intervalli specificati.
|
Modello standard DH9 RC51 |
DH9 a carico leggero RC51-Q |
DH9 per carichi pesanti RC51-Z |
Diametro della scanalatura d h9 |
Larghezza della scanalatura L+0,2 |
Altezza della guarnizione L1 |
Gioco radiale Smax |
Smussare Zmin |
Il diametro del filo dell'O-ring è uguale |
|
|
<20MPA |
<40MPA |
||||||||
|
8~12 |
12.9~23.9 |
- |
D-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12.9~23.9 |
24~49.9 |
- |
D-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49.9 |
50~121,9 |
12.9~23.9 |
D-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49.9 |
D-10.0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
D-13.0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690,9 |
D-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
691~999 |
D-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000~1599 |
D-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
Note:1. La serie leggera è più facile da installare in scanalature chiuse di larghezza superiore a 30 mm.
2. Consultare l'azienda per quanto riguarda l'installazione in scanalature chiuse.
3. Per pressioni superiori a 40 MPa, utilizzare una tolleranza di adattamento H8/f8 per l'area di base della tenuta.
