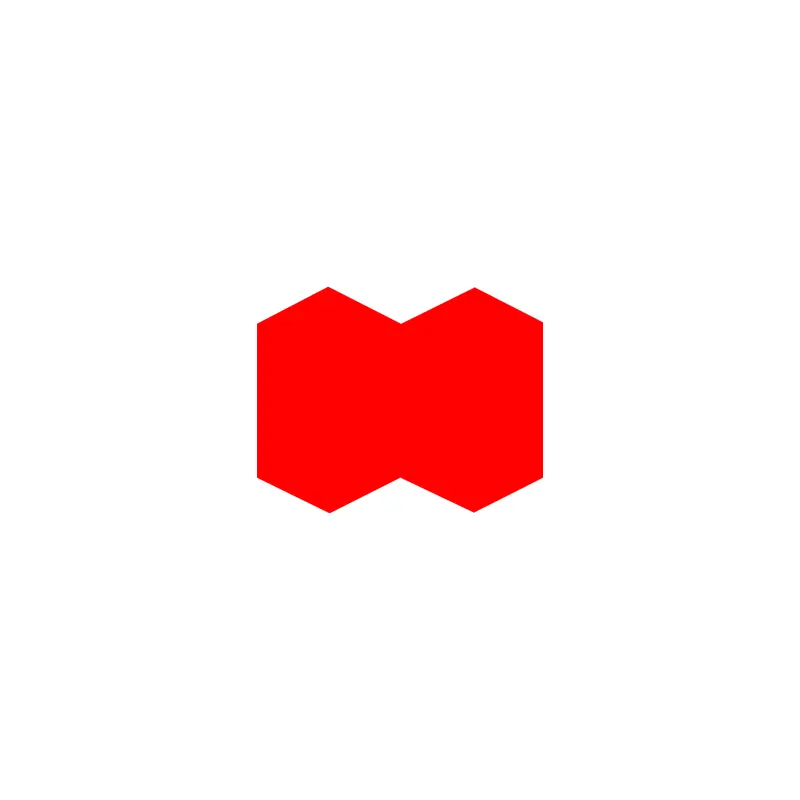

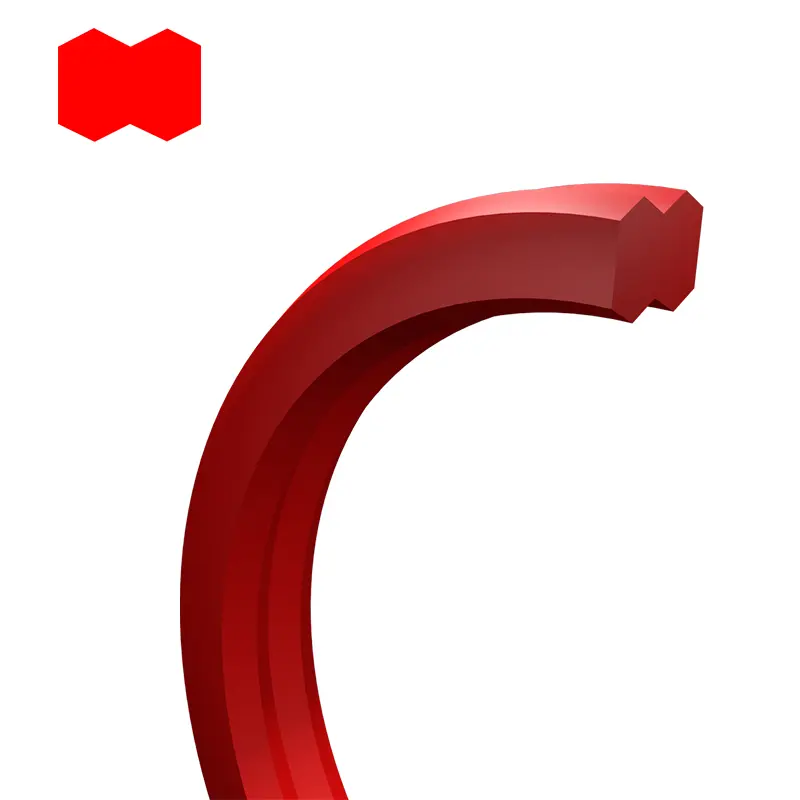

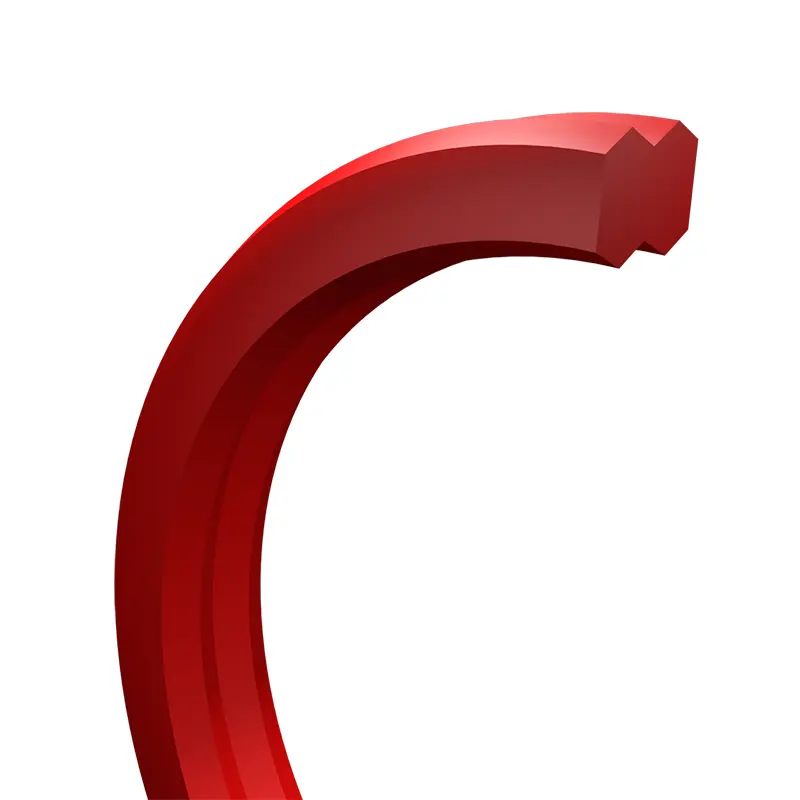

Nell'attuale design del cilindro idraulico, gli O-ring o la combinazione di anello di mantenimento O-ring + sono usati principalmente come guarnizioni statiche. Tuttavia, questa soluzione di tenuta ha alcuni rischi durante l'assemblaggio perché l'O-ring può essere attorcigliato e la posizione dell'anello di contenimento potrebbe non essere ottimale. Questa soluzione mostra anche svantaggi nel caso della pulsazione della pressione e l'intrusione dello sporco. In questo caso, l'anello di tenuta a forma di manubri può essere usato come sostituto ideale come sigillo idraulico statico di un singolo originale.
Funzionalità e applicazioni del prodotto:
Dati tecnici
Pressione: fino a 50 MPA.
Temperatura: -35 ℃ ...+110 ℃.
Materiale: poliuretano.
Requisiti di installazione
(1) Il campione di installazione C è selezionato in base al valore della profondità della scanalatura W (mm)
Quando w <3; C≥3.
Quando w> 3; C≥5.
(2) Finitura superficiale
| Tipo di sigillo | Superficie | Ra | RZ | Rmax |
| Sigillo radiale | Superfici di accoppiamento (foro, pistone, albero) | ≤1.6 | ≤6.3 | ≤10 |
| Groove Bottom | ≤3.2 | ≤6.3 | ≤16 | |
| Strano di scanalatura | ≤3.2 | ≤6.3 | ≤16 |
(3) L'anello di tenuta a forma di manubri non ha perdite nelle seguenti condizioni di test ed è molto resistente all'estrusione.
|
|
Test ad alta tensione | Test di pulsazione della pressione |
| Pressione p | 40/52MPA | 30 milioni |
| Temperatura t | 100 ℃/80 ℃ | 60 ℃ Temperatura massima del serbatoio del carburante |
| Medio | Olio idraulico HLP 46 | Olio idraulico HLP 46 |
| In condizioni di prova | 72h | 500000 pulsazione a pressione |
(4) Gap di tenuta ottimale:
Foro cilindro - H8
Manica guida - G6
Poiché il sigillo è molto resistente all'estrusione, è possibile ottenere un gap di tenuta radiale di 0,2 mm.
Nell'uso a bassa temperatura, dovrebbero essere evitate le deviazioni dal manicotto alla guida al foro del cilindro e all'asta del pistone.

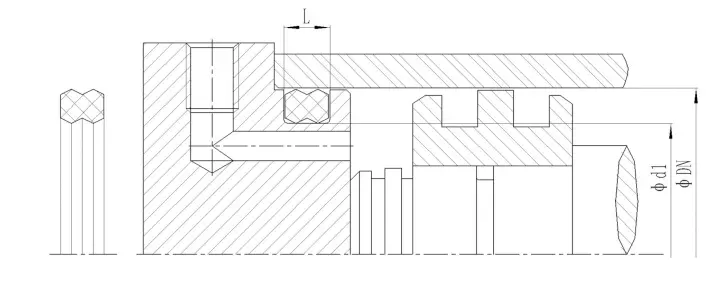

Raccomandazioni di installazione
Vantaggio
Rispetto agli O-ring o alle combinazioni di anelli di mantenimento di O-ring +, i sigilli di manubri hanno i seguenti vantaggi:
(1) Molto resistente alla torsione
(2) facile da installare
(3) lunga durata di servizio
(4) Resistenza all'alta pressione
Applicazione
Le guarnizioni di manubri sono comunemente usate nei cilindri idraulici, come:
(1) carrelli elevatori
(2) Idraulica per macchinari per l'edilizia
(3) Idraulica industriale
(4) Machine Tools
(5) Machine di stampaggio a iniezione
(6) Presse idrauliche
(7) Valvole a cartuccia
