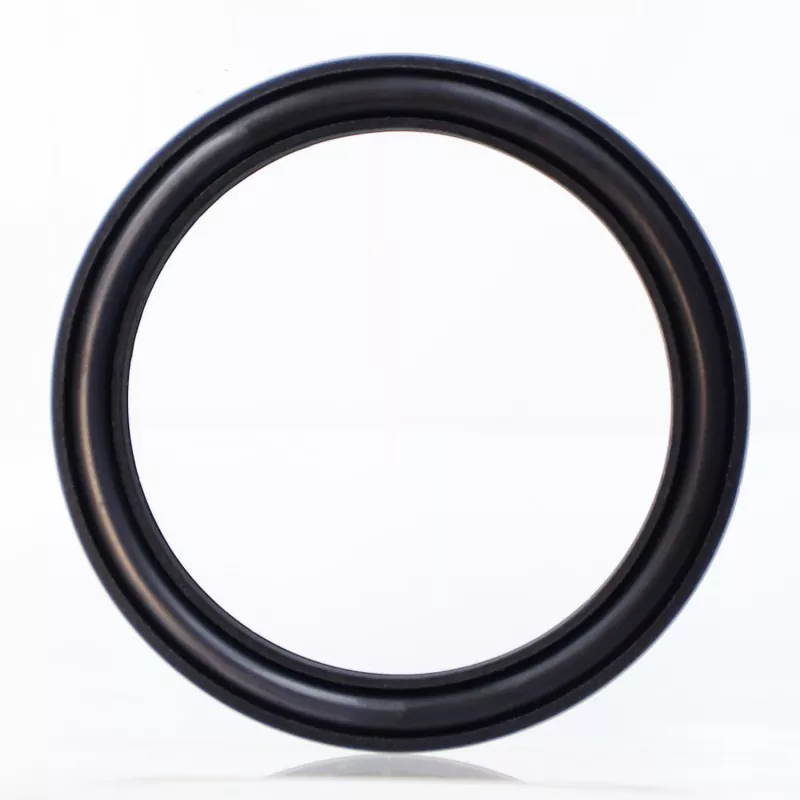

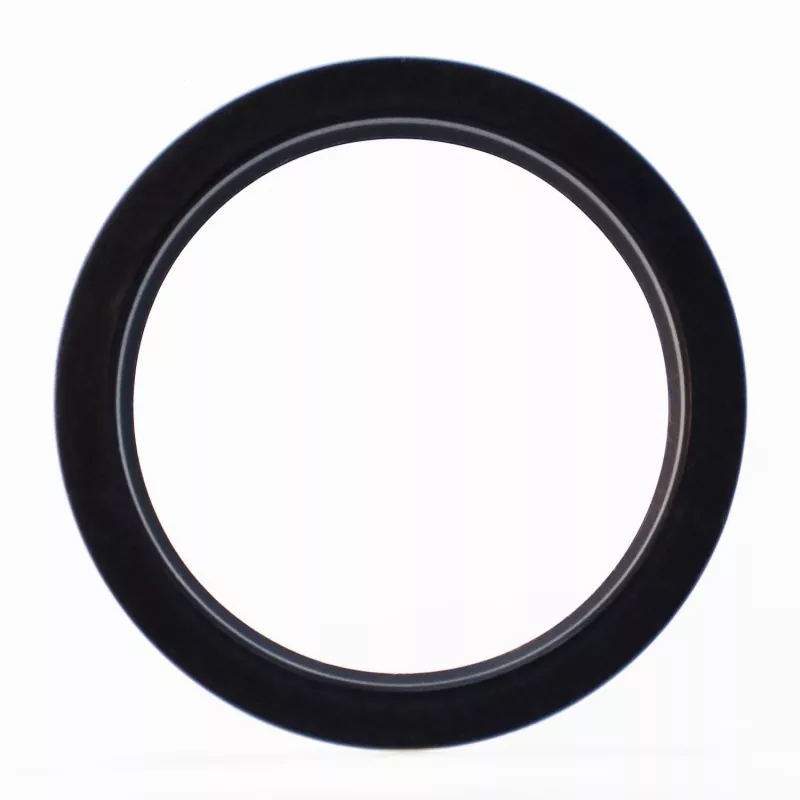

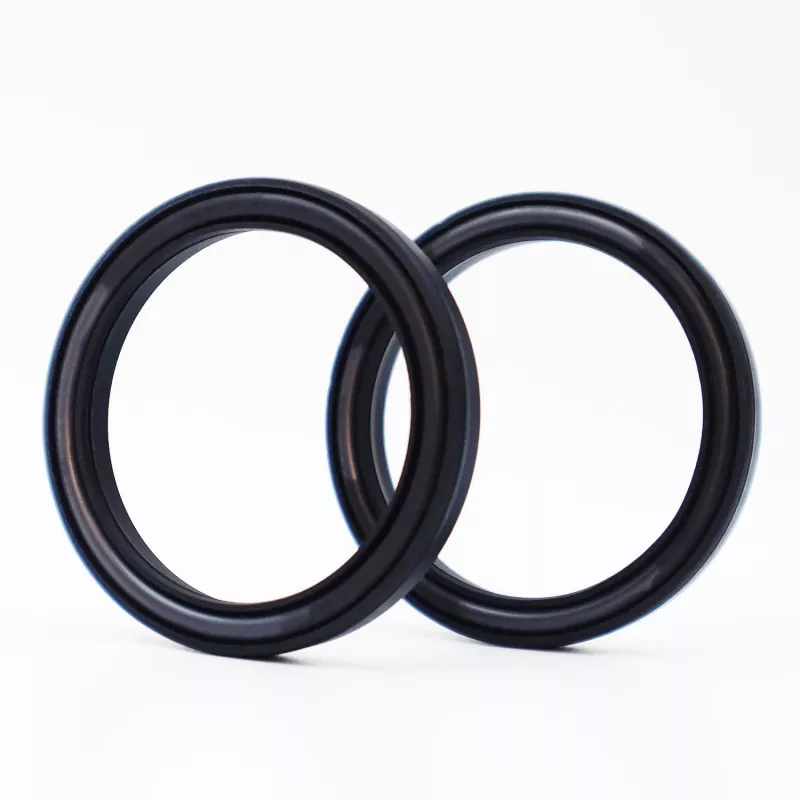

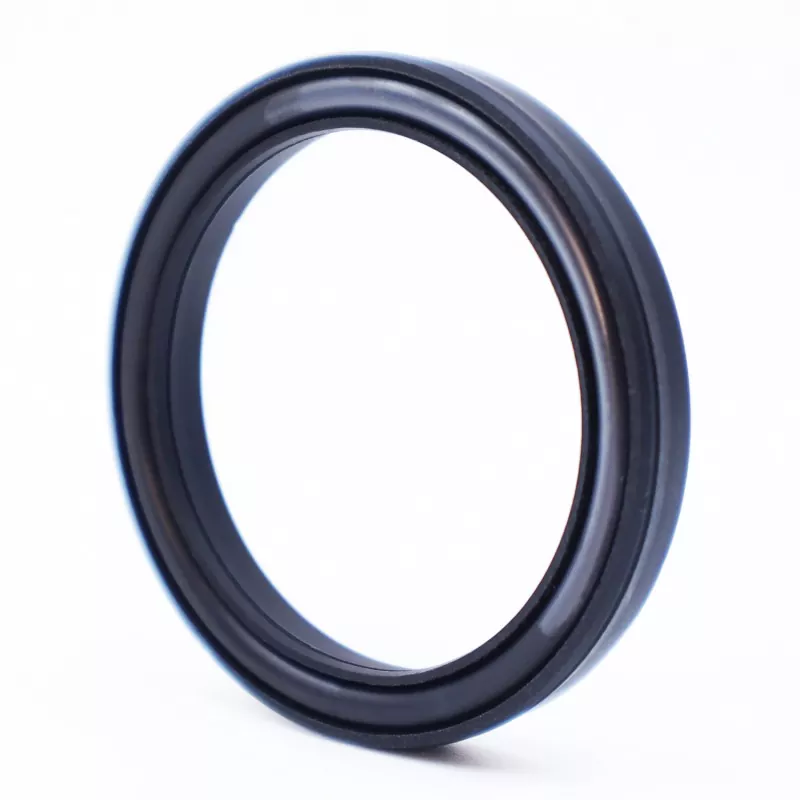

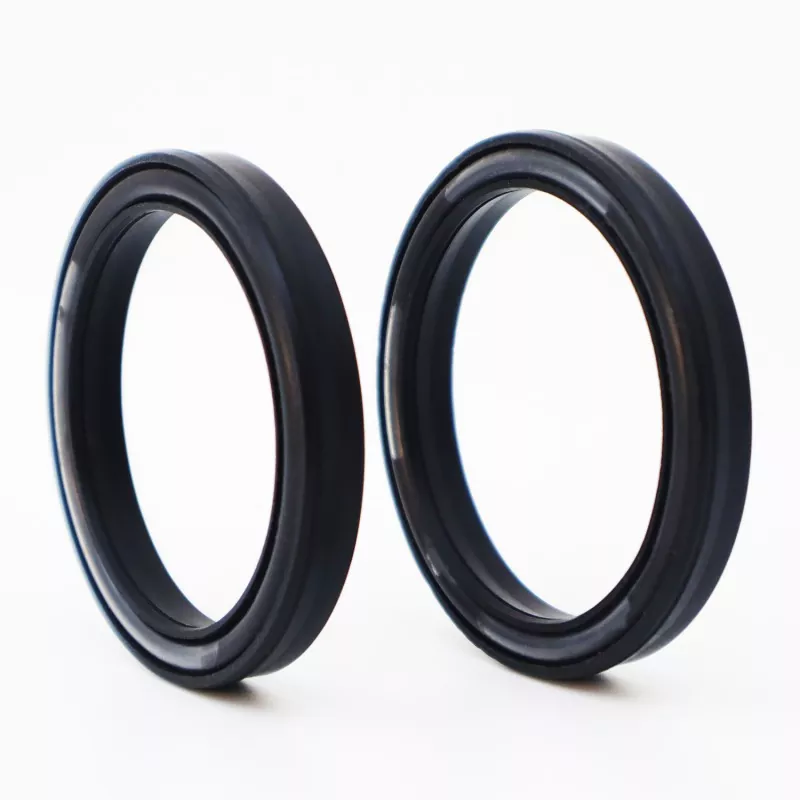

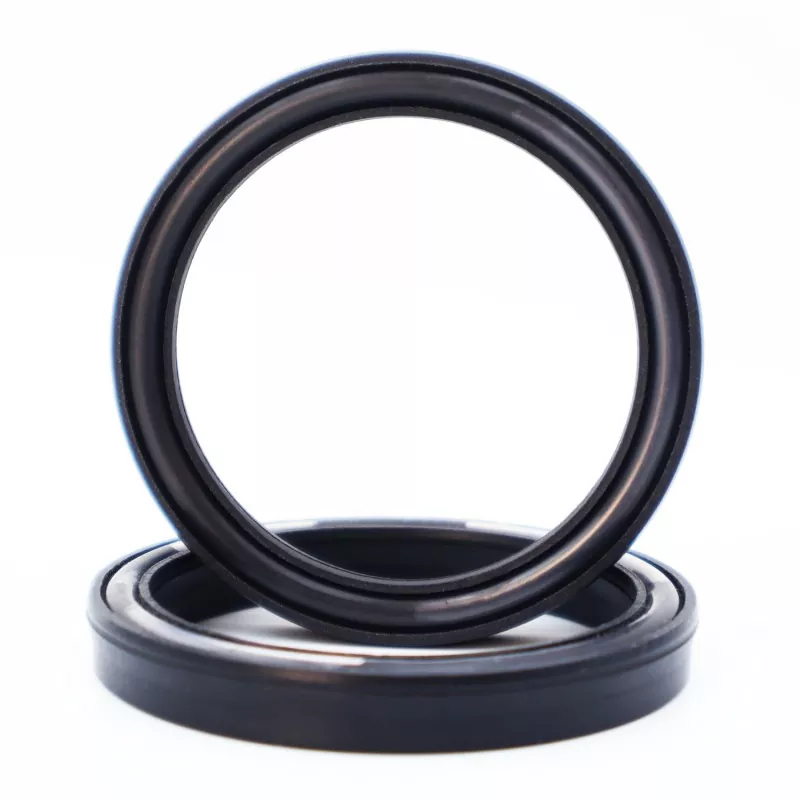

La tenuta composita energizzata a molla Ruichen FS-BO presenta una struttura composita che combina tecnopolimeri specializzati con elastomeri ad alte prestazioni, integrando perfettamente la resistenza chimica con l'elasticità meccanica. Progettato specificamente per fluidi altamente corrosivi e ambienti che richiedono elevati livelli di pulizia, questo modello è la scelta ideale per la gestione di fluidi chimici aggressivi.
I valori limite non dovrebbero verificarsi contemporaneamente.
|
Pressione (MPa) |
Velocità (m/s) |
Temperatura °C |
Media |
|
|
<40: utilizzare la larghezza della scanalatura L >40 MPa: utilizzare la larghezza della scanalatura L1 |
<10 |
BO/DO -35~+250 |
Altro -200~+250 |
Tutti i liquidi, prodotti chimici e gas |
Questo modello presenta un esclusivo design O-ring incapsulato, con un elemento di tenuta centrale in PTFE o plastica simile ad alte prestazioni, incapsulato in un elastomero appositamente formulato. Questa struttura gli consente di resistere alla stragrande maggioranza degli acidi forti, degli alcali forti, dei solventi organici e di altri prodotti chimici aggressivi, pur mantenendo un eccellente recupero elastico.
Le tenute Ruichen FS-BO energizzate a molla dimostrano una durata eccezionale nelle apparecchiature per il trattamento chimico, nei macchinari per la produzione farmaceutica e nei sistemi elettronici di movimentazione dei prodotti chimici. I materiali soddisfano le pertinenti certificazioni in materia di salute e sicurezza, rendendoli adatti per applicazioni che comportano il contatto diretto con fluidi ad elevata purezza. L'approvvigionamento all'ingrosso di tenute Ruichen FS-BO offre una soluzione affidabile per i requisiti di tenuta in settori quali la produzione di semiconduttori, la chimica fine e la biofarmaceutica.
Sono disponibili tutte le dimensioni comprese nell'intervallo specificato.
Nota: se le specifiche richieste non sono elencate in questa tabella, contattateci; possono essere forniti prodotti con dimensioni fino a 1600 mm.
|

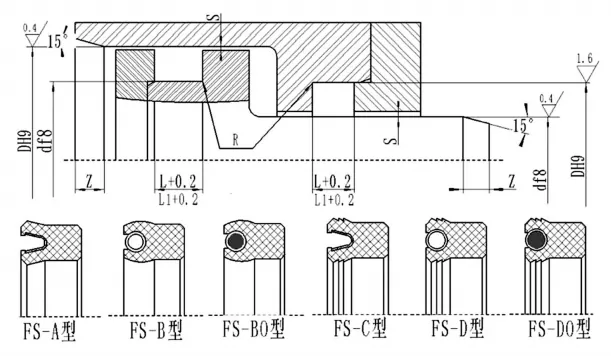

d |
D |
L+0,2 |
L1+0,2 (Applicabile per pressioni >40 MPa) |
Gioco radiale Smax |
Lunghezza dello smusso Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Nota applicativa: adatto per la sigillatura bidirezionale di alberi e fori in ambienti industriali standard; consigliato per applicazioni con fluttuazioni di pressione minime.
