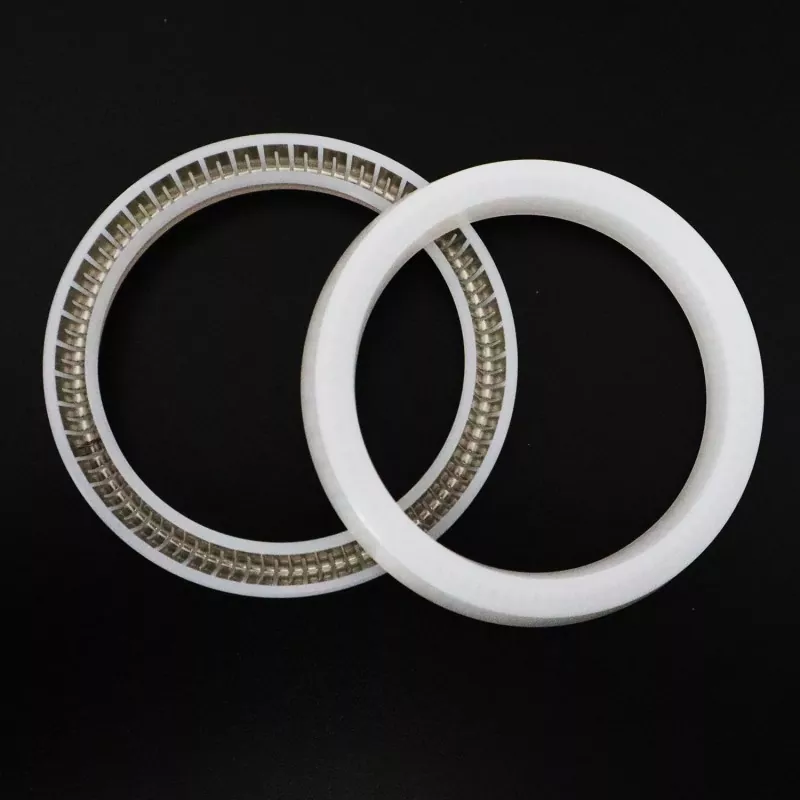

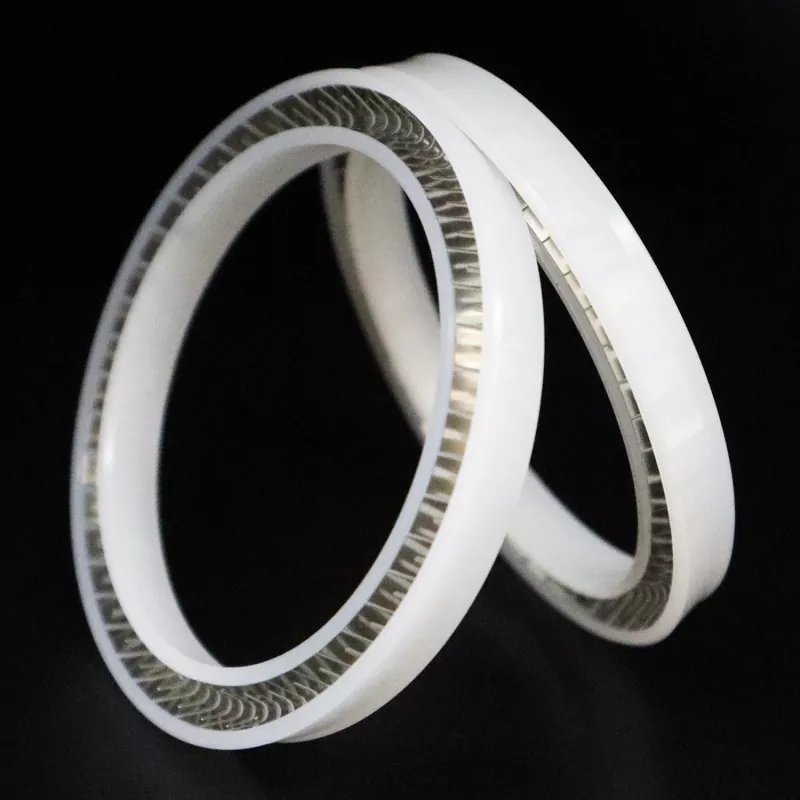

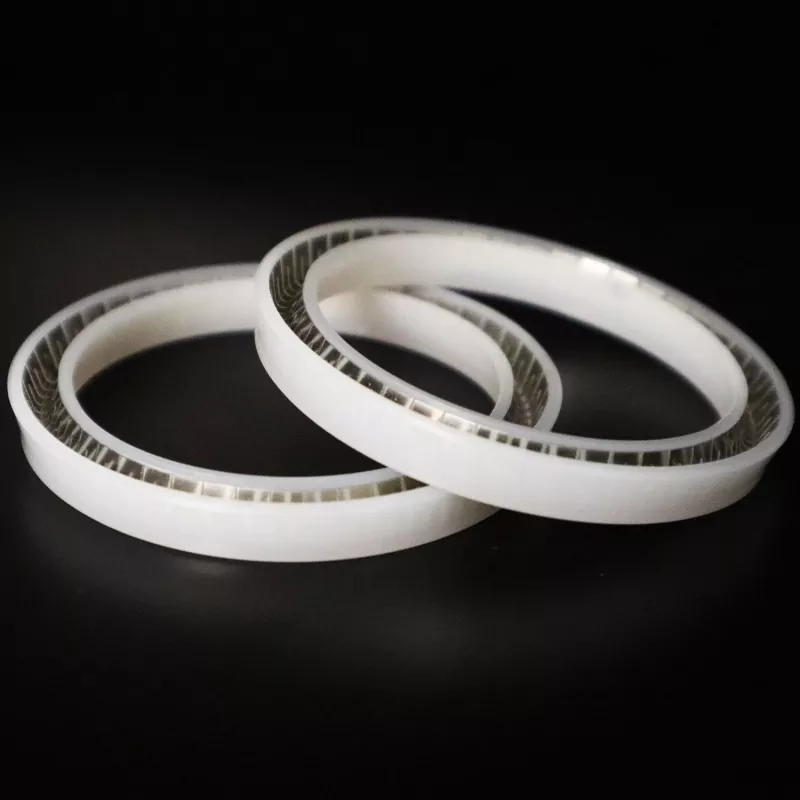

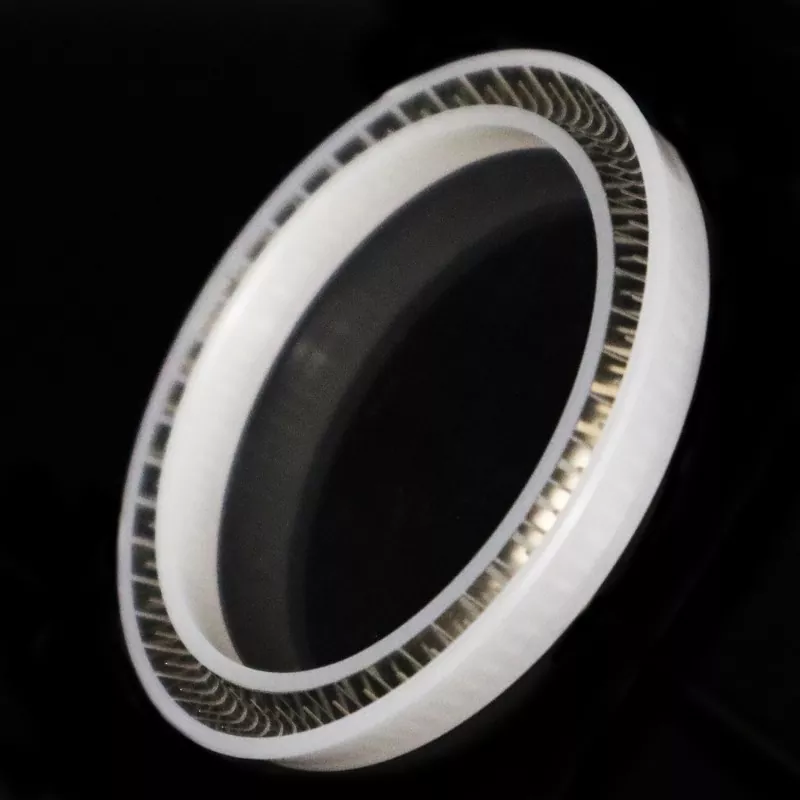

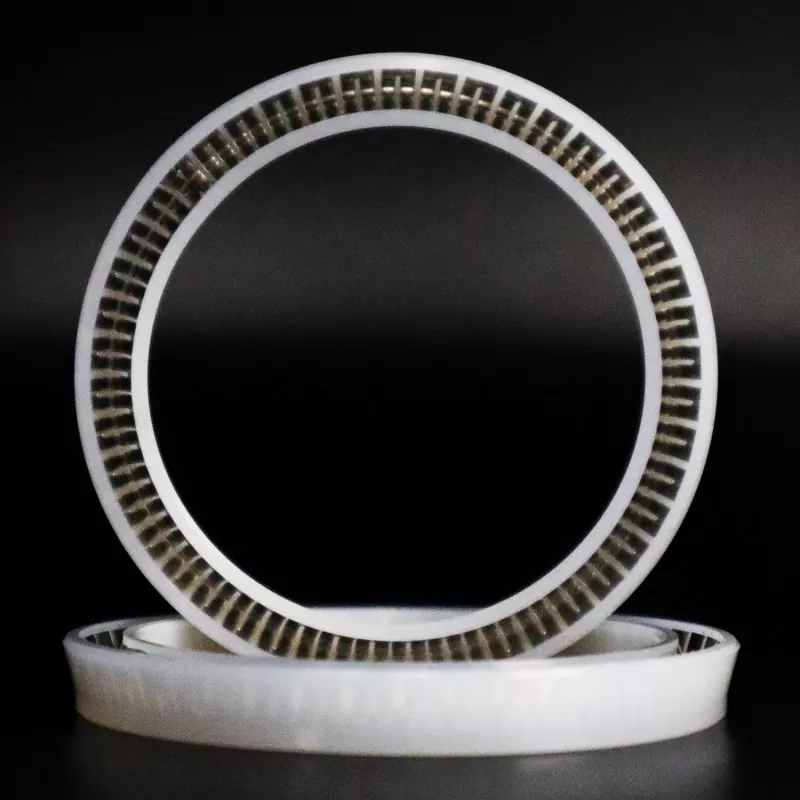

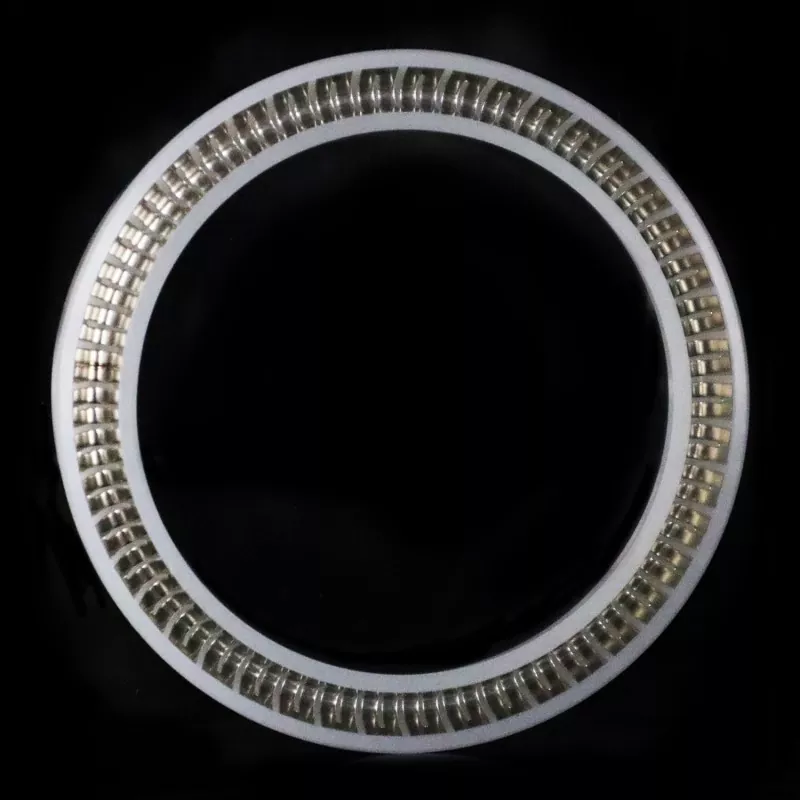

La tenuta simmetrica energizzata a molla Ruichen FS-A presenta un design simmetrico che ne consente l'uso intercambiabile sia per alberi che per fori. Essendo il modello fondamentale della serie di tenute energizzate a molla, FS-A offre una soluzione di tenuta economica e affidabile per la maggior parte delle condizioni operative standard, rendendola adatta a una varietà di applicazioni che coinvolgono tenuta statica, rotazione a bassa velocità e movimento alternativo.
I valori limite non dovrebbero verificarsi contemporaneamente.
|
Pressione (MPa) |
Velocità (m/s) |
Temperatura °C |
Media |
|
|
<40: utilizzare la larghezza della scanalatura L >40 MPa: utilizzare la larghezza della scanalatura L1 |
<10 |
BO/DO -35~+250 |
Altro -200~+250 |
Tutti i liquidi, prodotti chimici e gas |
I principali vantaggi di questo modello risiedono nella sua ampia compatibilità con i media e nelle prestazioni stabili. Dotato di un corpo di tenuta in PTFE combinato con una struttura caricata a molla, resiste alla maggior parte dei fluidi chimici, inclusi vari fluidi idraulici, lubrificanti e soluzioni chimiche leggere. Per quanto riguarda l'adattabilità alla temperatura, il modello FS-A mantiene prestazioni di tenuta stabili in un intervallo compreso tra -50°C e 200°C.
La tenuta Ruichen FS-A energizzata a molla è particolarmente adatta per apparecchiature industriali generali, sistemi idraulici standard e unità convenzionali di trattamento dei fluidi. Il suo design a basso attrito garantisce un funzionamento regolare e un attrito minimo, prevenendo efficacemente il fenomeno dello "stick-slip" durante il funzionamento dell'attrezzatura.
Per i clienti che scelgono per la prima volta le tenute energizzate a molla o per coloro che sono particolarmente sensibili ai costi, Ruichen FS-A è la scelta entry-level ideale.
Sono disponibili tutte le dimensioni comprese nell'intervallo di parametri specificato.
Nota: se le specifiche richieste non sono elencate in questa tabella, contattateci; possiamo fornire prodotti con diametri fino a 1600mm.
|

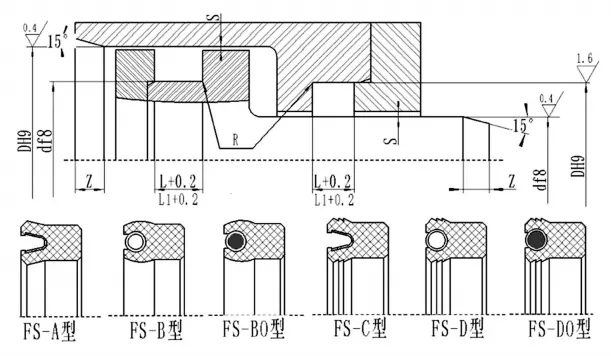

d |
D |
L+0,2 |
L1+0,2 (Applicabile per pressioni >40 MPa) |
Gioco radiale Smax |
Lunghezza dello smusso Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Nota applicativa: adatto per la sigillatura bidirezionale di alberi e fori in ambienti industriali standard; consigliato per applicazioni con fluttuazioni di pressione minime.
