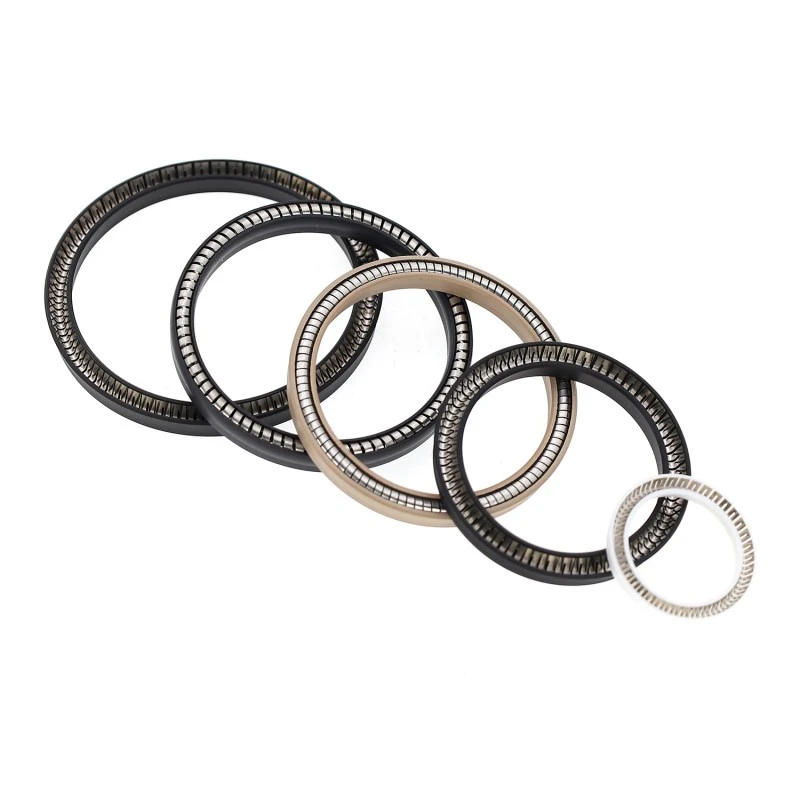

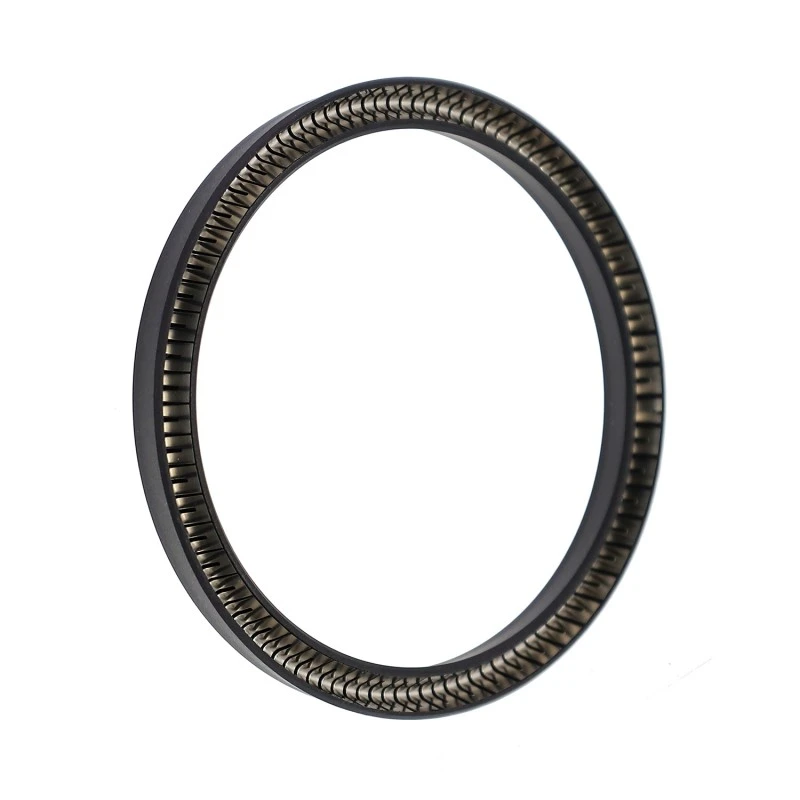

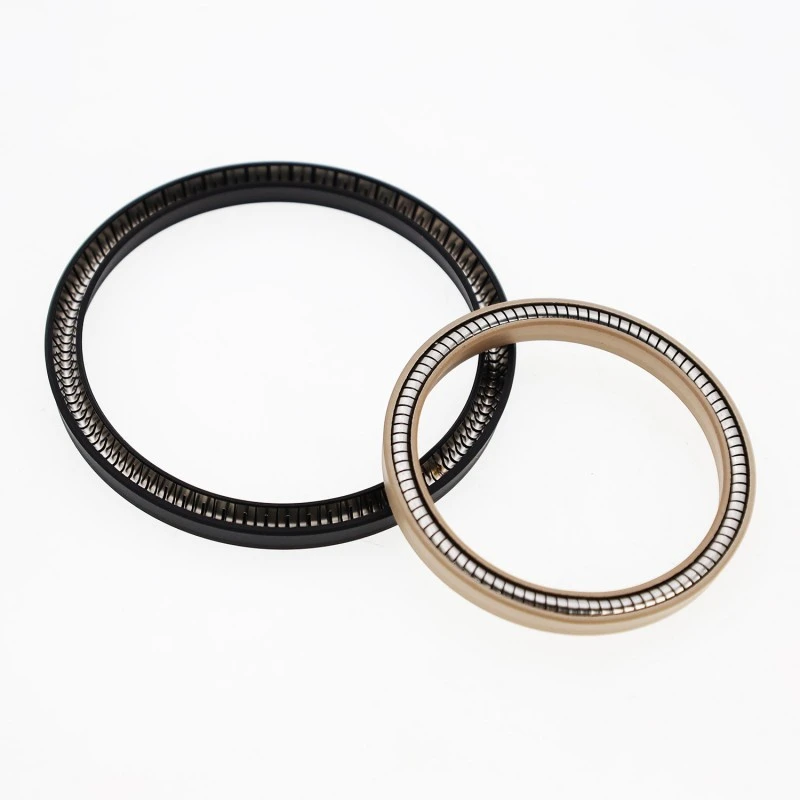

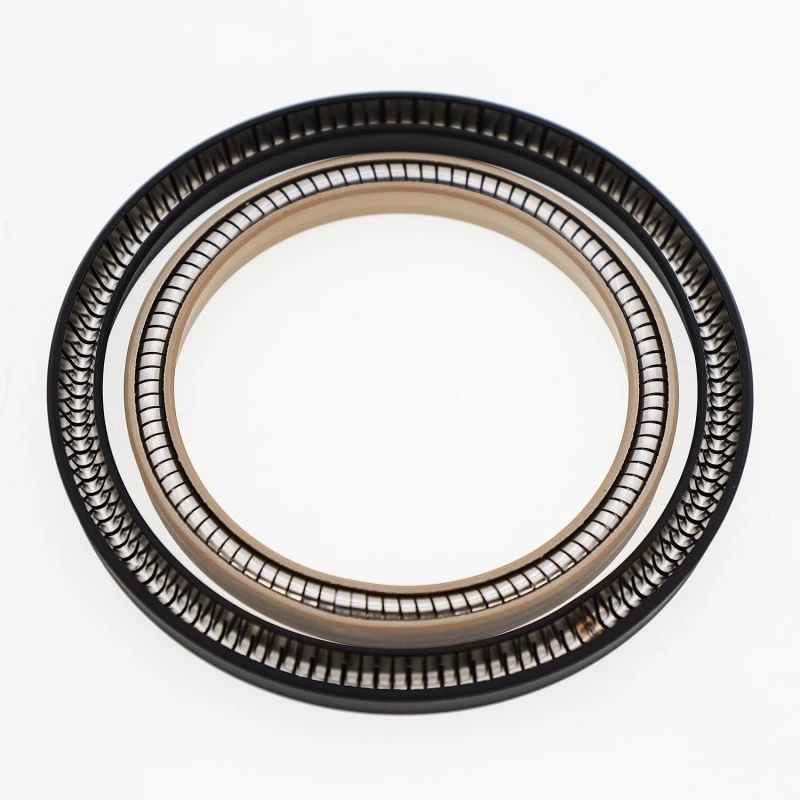

La tenuta energizzata a molla RC16 è composta da una molla in acciaio inossidabile e plastica ad alte prestazioni. La molla in acciaio inossidabile può essere a forma di V o a forma di O. Quando si utilizza RC16-B, è necessario selezionare il materiale elastomerico appropriato.
|
Pressione MPa |
Velocità m/sec |
Temperatura °C |
Medio |
||
|
RC16<40 |
RC16-B<80 |
<10 |
RC16-200~+250 |
RC16-B-35~+250 |
Quasi tutti i media |
Selezione dei materiali
1. Il materiale dell'O-ring può essere selezionato tra: Gomma nitrilica R01 (NBR), Gomma fluorurata R02 (FKM), ecc.
2. I materiali dell'anello di tenuta includono: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, ecc.
3. Le molle in acciaio inossidabile possono essere a forma di O o a V.
Esempio di ordine
RC16-40-PTFE4+V: diametro dell'albero 40, il materiale dell'anello di tenuta è PTFE4, la molla in acciaio inossidabile è a forma di V.
RC16-B-40-PTFE4+R02: diametro dell'albero 40, il materiale dell'anello di tenuta è PTFE4, l'O-ring corrispondente è in gomma fluorurata.

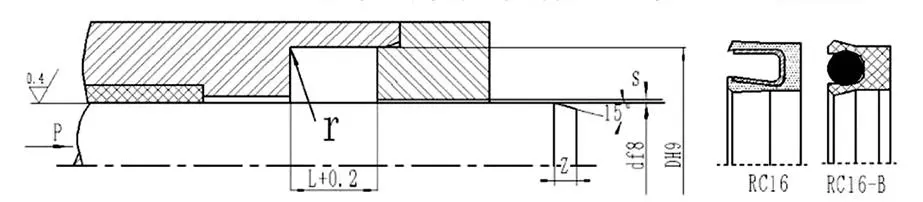

Tabella delle specifiche e dei parametri (è disponibile qualsiasi dimensione compresa nell'intervallo specificato)
|
df8 |
DH9 |
L+0,2 |
Smax(<20MPA) |
Smax(<40MPA) |
Zmin |
rmax |
|
4~9.9 |
d+2.9 |
2.4 |
0.08 |
0.05 |
0,8 l |
0.4 |
|
10~19.9 |
d+4.5 |
3.6 |
0.10 |
0.07 |
0.4 |
|
|
20~39.9 |
d+6.2 |
4.8 |
0.15 |
0.08 |
0.6 |
|
|
40~119,9 |
d+9.4 |
7.1 |
0.20 |
0.10 |
0.8 |
|
|
120~1000 |
d+12.2 |
9.5 |
0.25 |
0.12 |
0.8 |
Installazione della guarnizione in PTFE: Generalmente vengono utilizzate scanalature aperte; per l'installazione in sedi chiuse fare riferimento alla pagina 160 delle istruzioni di installazione della guarnizione in PTFE.
Tabella specifiche e dimensioni (Se le specifiche richieste non sono elencate in questa tabella, contattare la nostra azienda; possiamo fornire prodotti fino a 1600 mm.)
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
10 |
14.5 |
3.6 |
32 |
38.2 |
4.8 |
60 |
69.4 |
7.1 |
120 |
132.2 |
9.5 |
230 |
242.2 |
9.5 |
||||
|
12 |
16.5 |
3.6 |
35 |
41.2 |
4.8 |
63 |
72.4 |
7.1 |
130 |
142.2 |
9.5 |
240 |
252.2 |
9.5 |
||||
|
14 |
18.5 |
3.6 |
36 |
42.2 |
4.8 |
65 |
74.4 |
7.1 |
140 |
152.2 |
9.5 |
250 |
262.2 |
9.5 |
||||
|
15 |
19.5 |
3.6 |
40 |
49.4 |
7.1 |
70 |
79.4 |
7.1 |
150 |
162.2 |
9.5 |
280 |
292.2 |
9.5 |
||||
|
16 |
20.5 |
3.6 |
42 |
51.4 |
7.1 |
75 |
84.4 |
7.1 |
160 |
172.2 |
9.5 |
300 |
312.2 |
9.5 |
||||
|
18 |
22.5 |
3.6 |
45 |
54.4 |
7.1 |
80 |
89.4 |
7.1 |
170 |
182.2 |
9.5 |
320 |
332.2 |
9.5 |
||||
|
20 |
26.2 |
4.8 |
48 |
57.4 |
7.1 |
85 |
94.4 |
7.1 |
180 |
192.2 |
9.5 |
350 |
362.2 |
9.5 |
||||
|
22 |
28.2 |
4.8 |
50 |
59.4 |
7.1 |
90 |
99.4 |
7.1 |
190 |
202.2 |
9.5 |
360 |
372.2 |
9.5 |
||||
|
25 |
31.2 |
4.8 |
52 |
61.4 |
7.1 |
100 |
109.4 |
7.1 |
200 |
212.2 |
9.5 |
400 |
412.2 |
9.5 |
||||
|
28 |
34.2 |
4.8 |
55 |
64.4 |
7.1 |
110 |
119.4 |
7.1 |
210 |
222.2 |
9.5 |
500 |
512.2 |
9.5 |
||||
|
30 |
36.2 |
4.8 |
56 |
65.4 |
7.1 |
115 |
124.4 |
7.1 |
220 |
232.2 |
9.5 |
600 |
612.2 |
9.5 |
Le soluzioni di tenuta di Ruichen sono state applicate con successo in numerosi progetti iconici e apparecchiature critiche in tutto il mondo. Le nostre guarnizioni ad alta pressione sono state selezionate da un rinomato produttore europeo di turbine eoliche per l'utilizzo nel sistema di controllo idraulico del passo delle sue turbine eoliche offshore. Queste tenute hanno funzionato in modo affidabile per oltre cinque anni in ambienti con nebbia salina estrema, elevata umidità e basse temperature, ottenendo elogi da parte del cliente.
Nel frattempo, i nostri prodotti di tenuta resistenti agli agenti chimici sono stati esportati con successo in un grande progetto petrolchimico in Medio Oriente, dove vengono utilizzati nelle impegnative pompe di trasferimento chimico. La loro resistenza alla corrosione ha aiutato il cliente a ottenere una produzione continua sicura e senza perdite.
Questi casi internazionali di successo dimostrano pienamente che i prodotti Ruichen soddisfano gli standard di qualità e di applicazione più rigorosi a livello mondiale.
