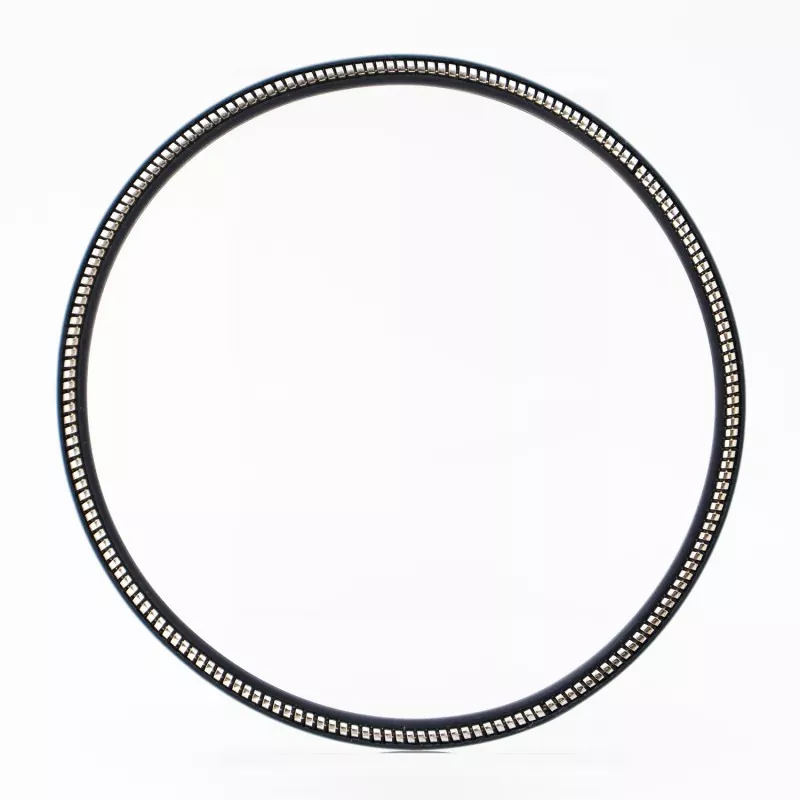

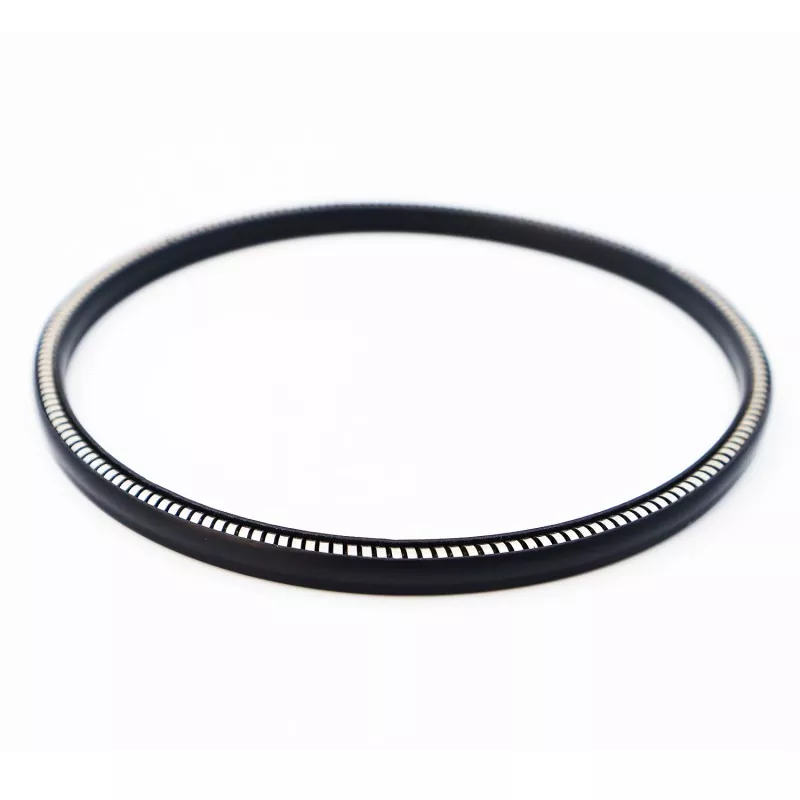

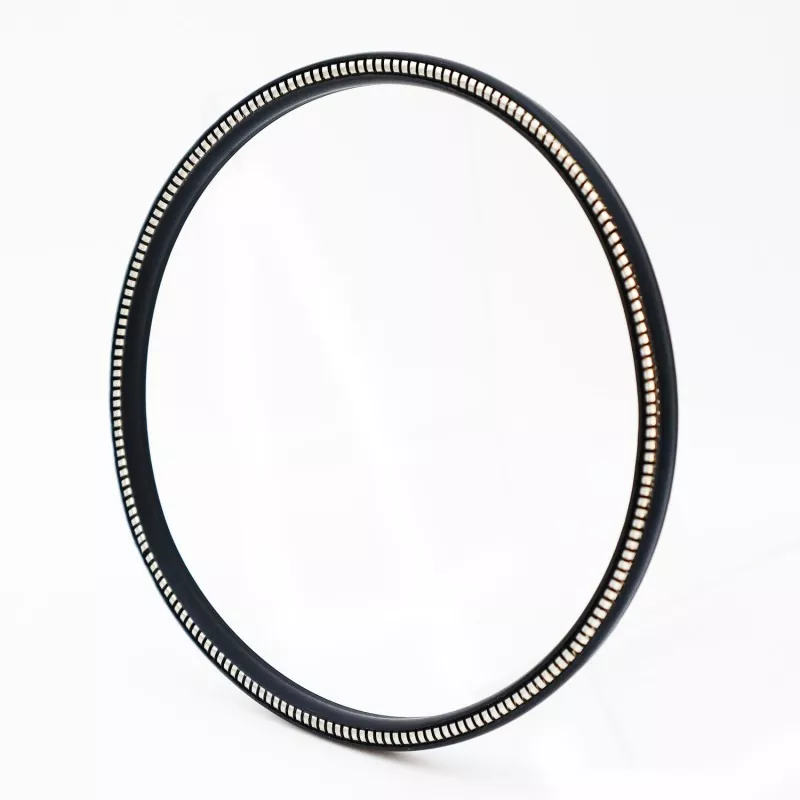

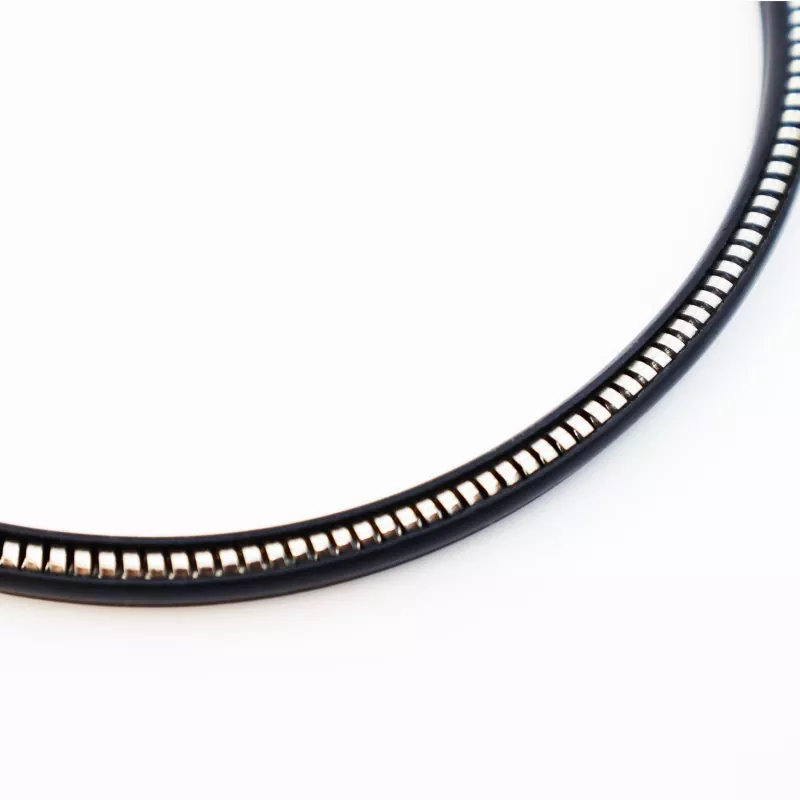

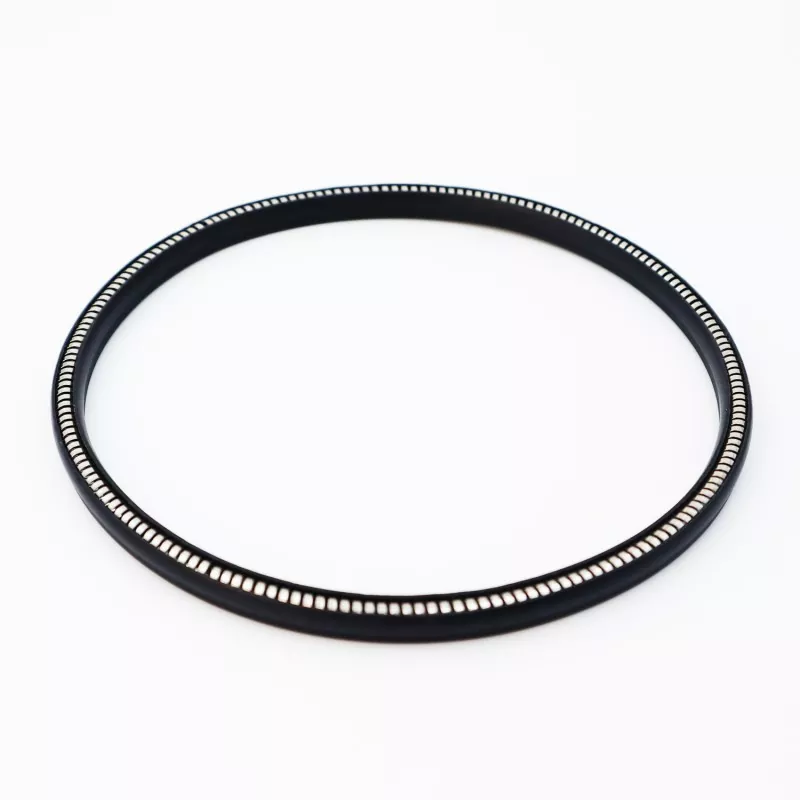

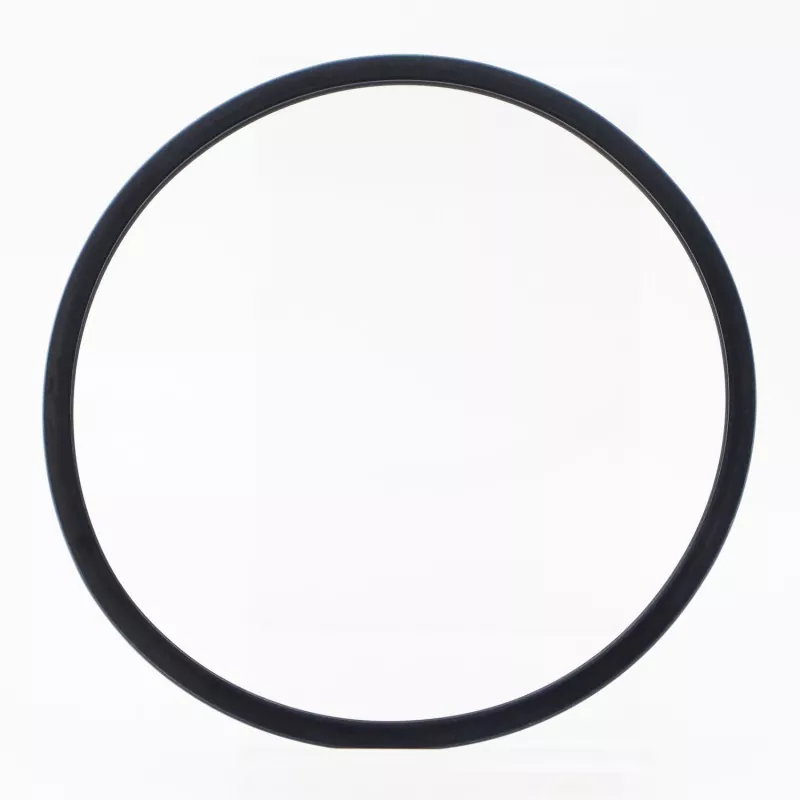

La tenuta potenziata energizzata a molla Ruichen FS-B presenta miglioramenti delle prestazioni rispetto al design simmetrico standard ed è stata sviluppata specificamente per applicazioni che comportano pressioni moderate e fluttuazioni operative lievi. Questo modello ottimizza l'accoppiamento tra il profilo del labbro di tenuta e il sistema a molla, migliorando così la stabilità della tenuta in condizioni operative dinamiche.
I valori limite non dovrebbero verificarsi contemporaneamente.
|
Pressione (MPa) |
Velocità (m/s) |
Temperatura °C |
Media |
|
|
<40: utilizzare la larghezza della scanalatura L >40 MPa: utilizzare la larghezza della scanalatura L1 |
<10 |
BO/DO -35~+250 |
Altro -200~+250 |
Tutti i liquidi, prodotti chimici e gas |
Una caratteristica fondamentale di questo modello è la maggiore resistenza alle fluttuazioni di pressione, con un intervallo di pressione operativa fino a 40 MPa. Il design migliorato del labbro di tenuta offre una compatibilità superiore con i fluidi, consentendogli di gestire una gamma più ampia di fluidi chimici, inclusi alcuni fluidi industriali altamente aggressivi. Funziona in un intervallo di temperature compreso tra -60°C e 220°C, soddisfacendo i requisiti della maggior parte degli ambienti industriali.
La tenuta Ruichen FS-B energizzata a molla mantiene un'eccellente compatibilità con un'ampia gamma di fluidi offrendo allo stesso tempo caratteristiche di attrito più stabili e una maggiore durata in applicazioni alternative. Che si tratti di cilindri idraulici di macchine edili, pompe industriali o valvole chimiche, Ruichen FS-B offre prestazioni di tenuta superiori e di lunga durata.
Sono disponibili tutte le dimensioni comprese negli intervalli specificati.
Nota: se le specifiche richieste non sono elencate qui, contattateci; possiamo fornire prodotti con diametri fino a 1600mm.
|

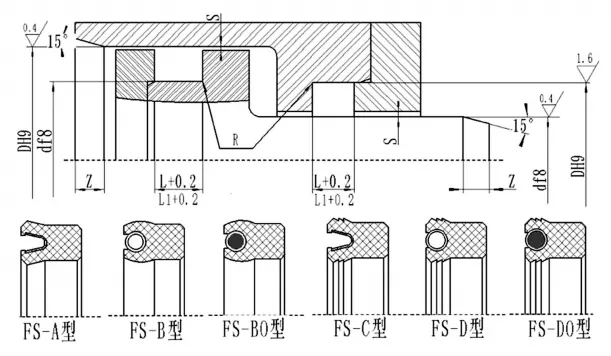

d |
D |
L+0,2 |
L1+0,2 (Applicabile per pressioni >40 MPa) |
Gioco radiale Smax |
Lunghezza dello smusso Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Caratteristiche tecniche: Adatto per condizioni operative che comportano pressioni elevate e fluttuanti; consigliato per apparecchiature con requisiti specifici relativi alla durata delle guarnizioni.
