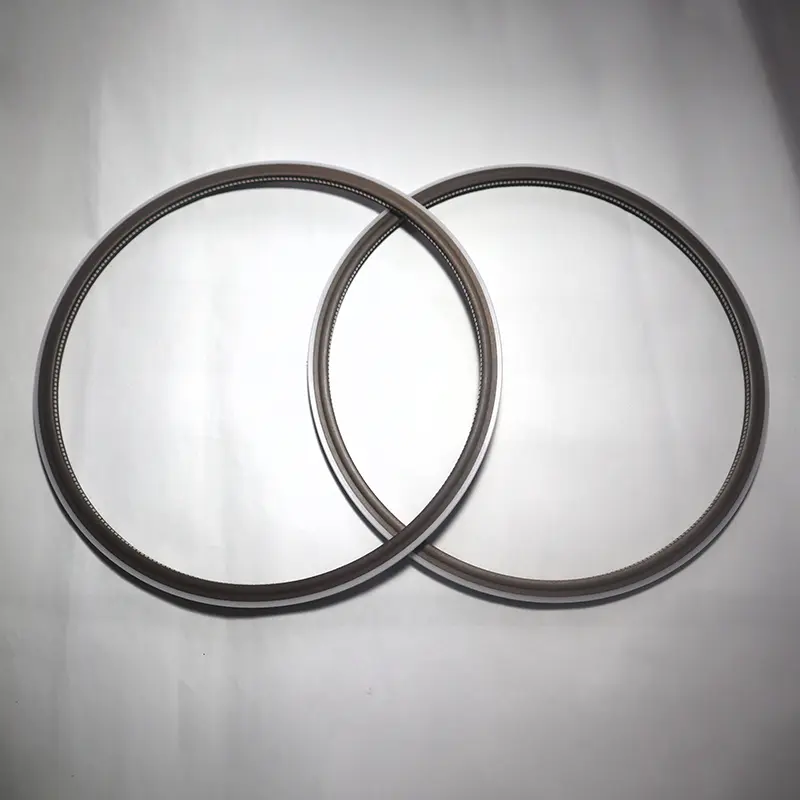

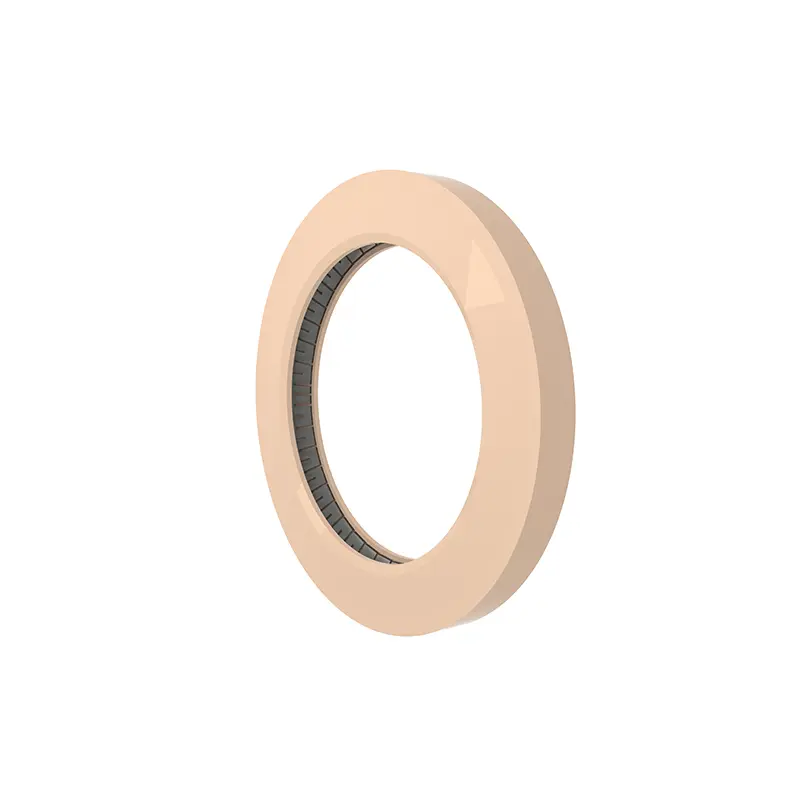

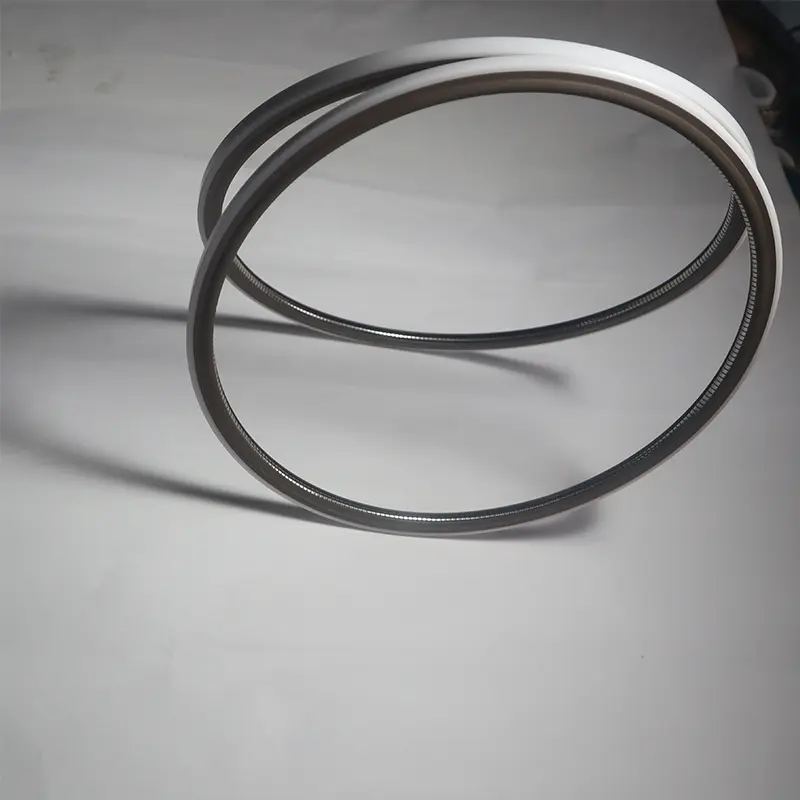

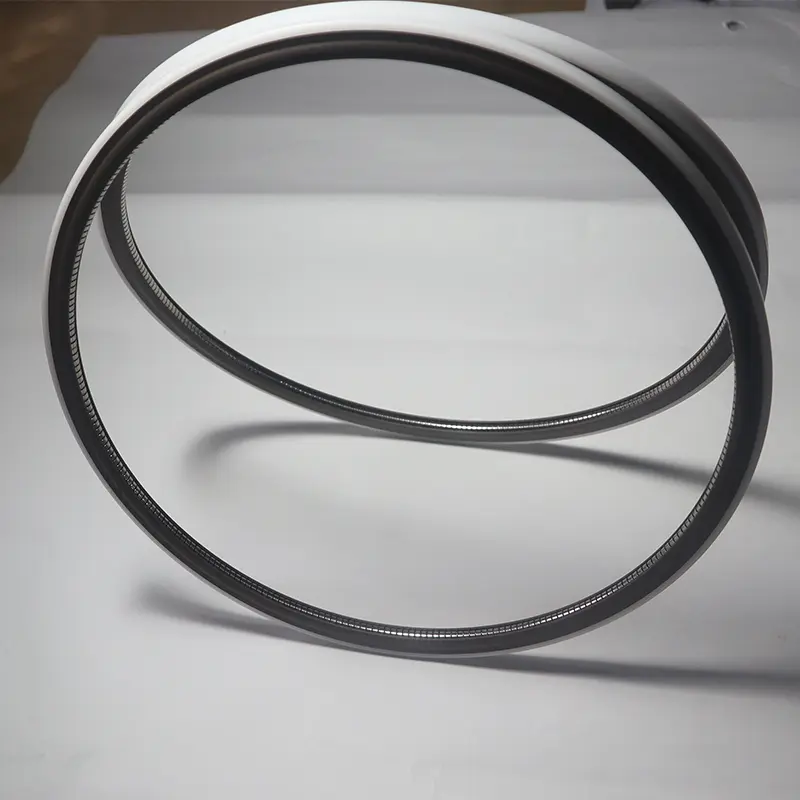

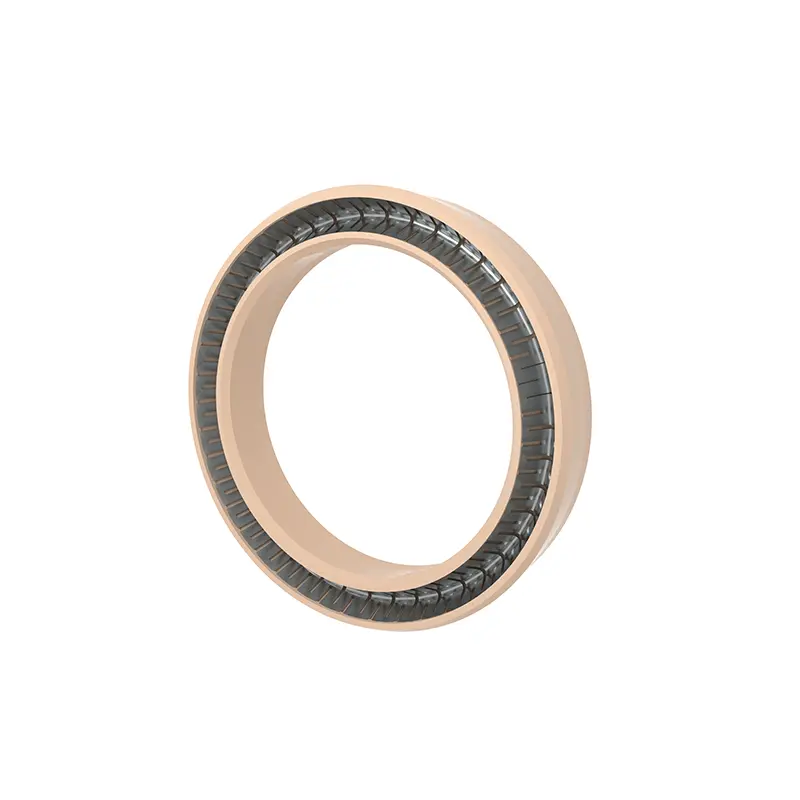

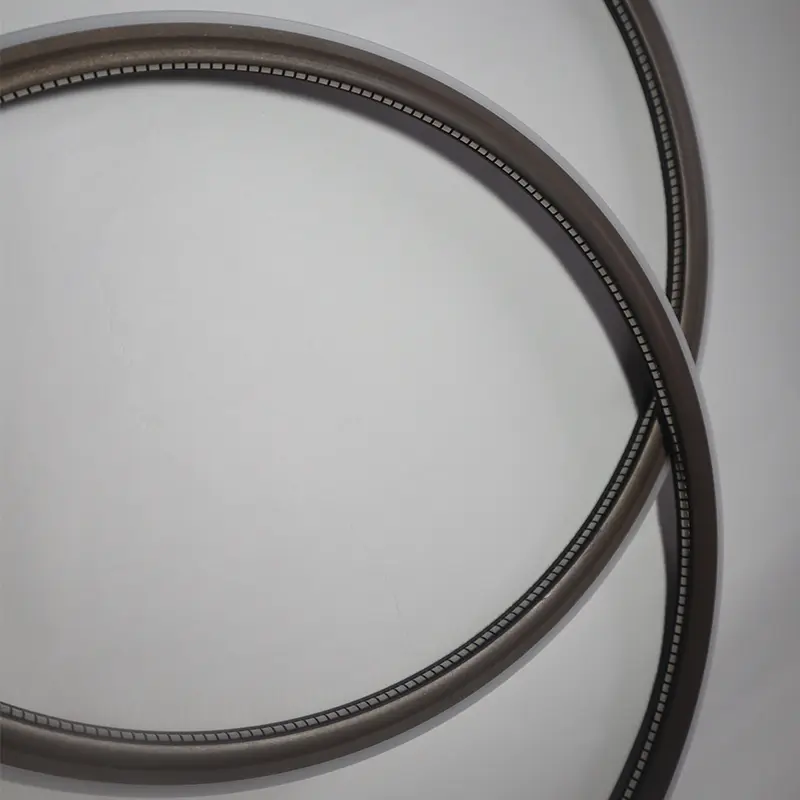

Le foche energizzate alla molla della flangia finale che abbiamo lanciato includono modelli diversi, ciascuno con le sue suddivisioni. Sono tutti rigorosamente sviluppati, prodotti e testati.

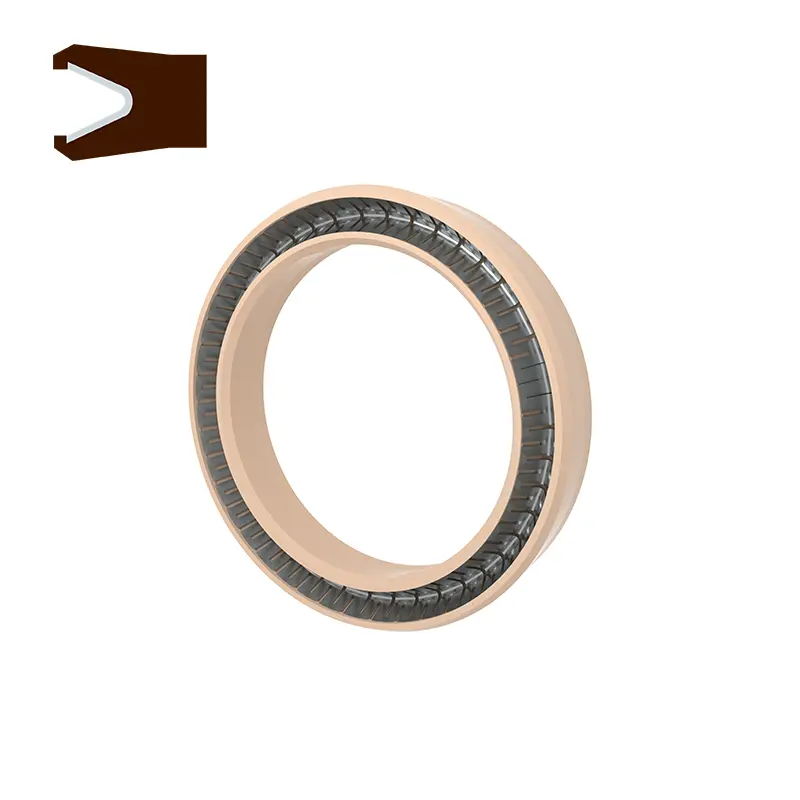

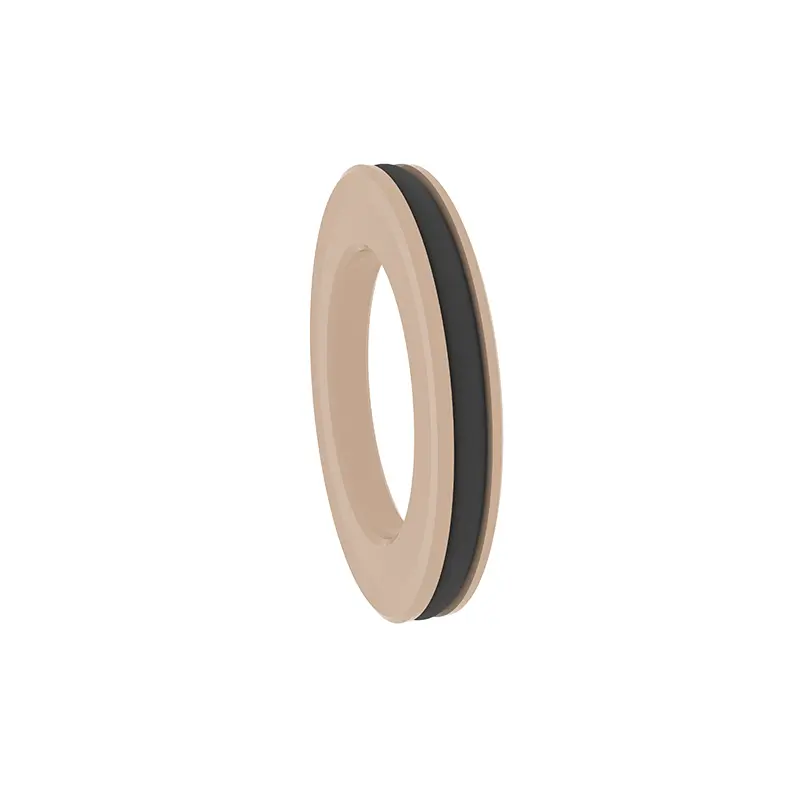

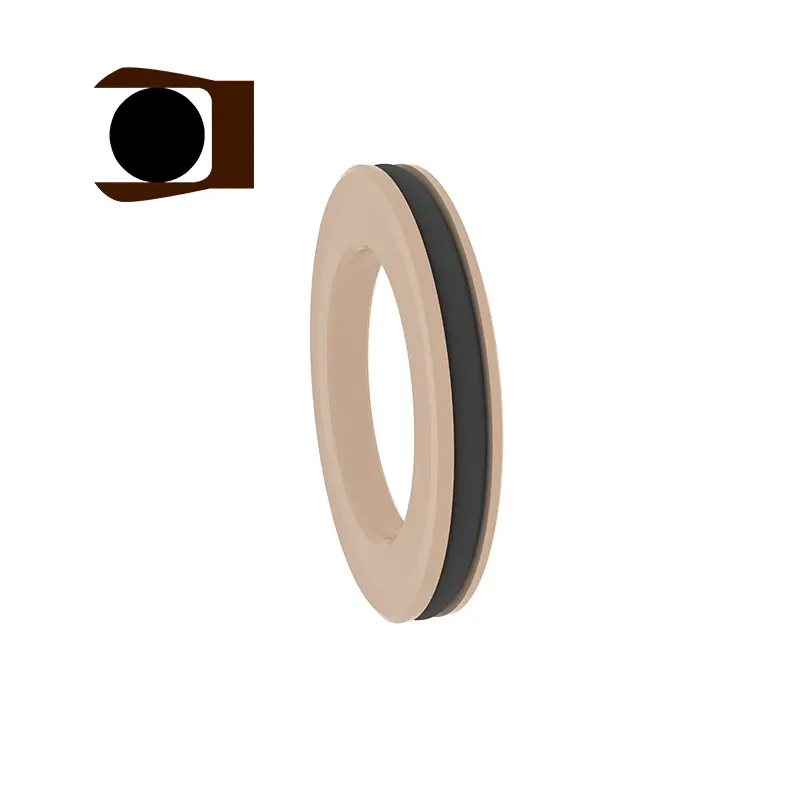

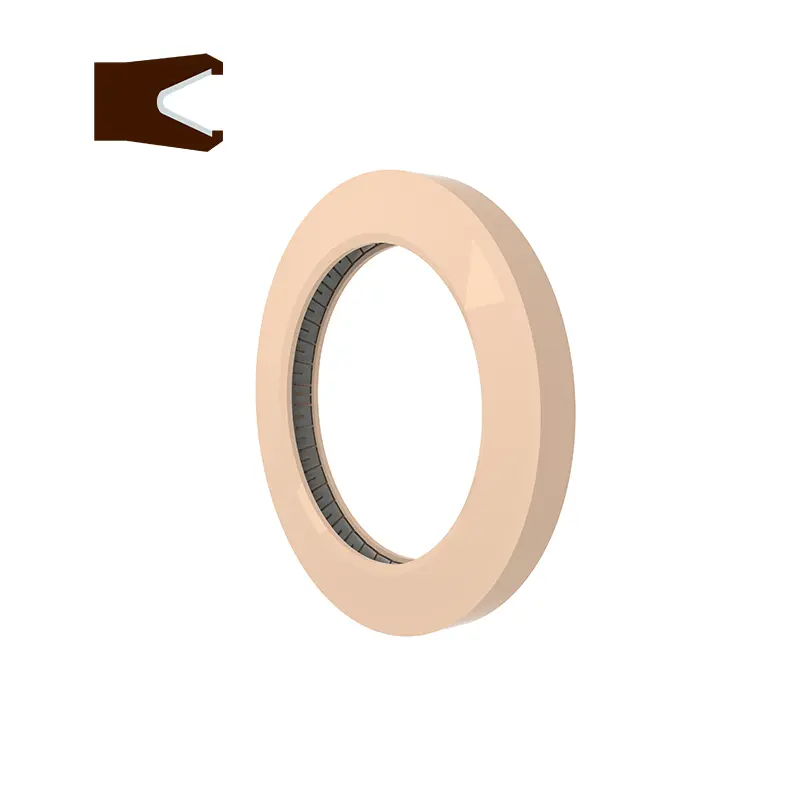

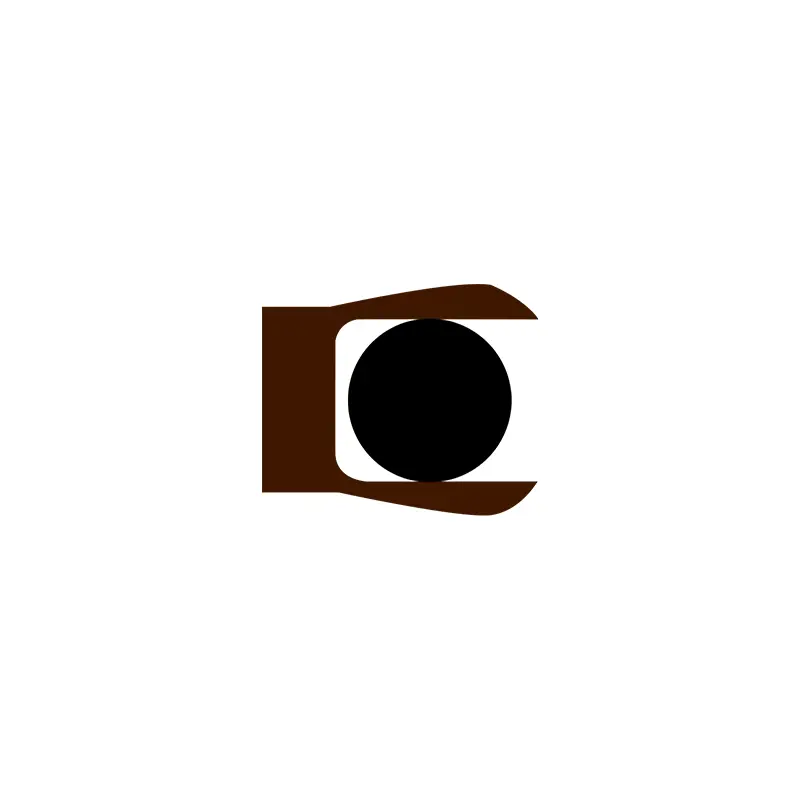

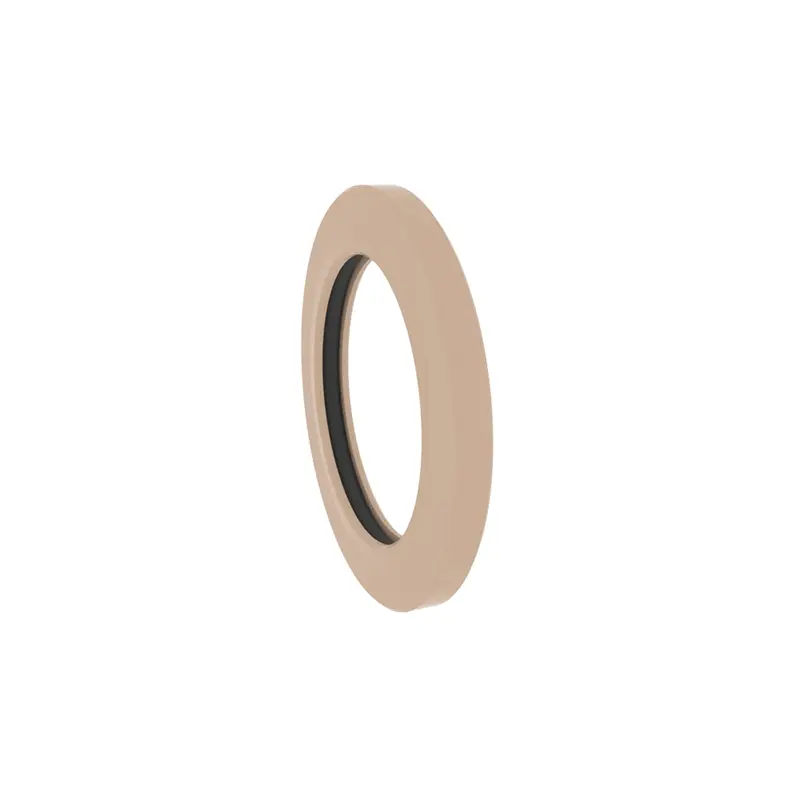

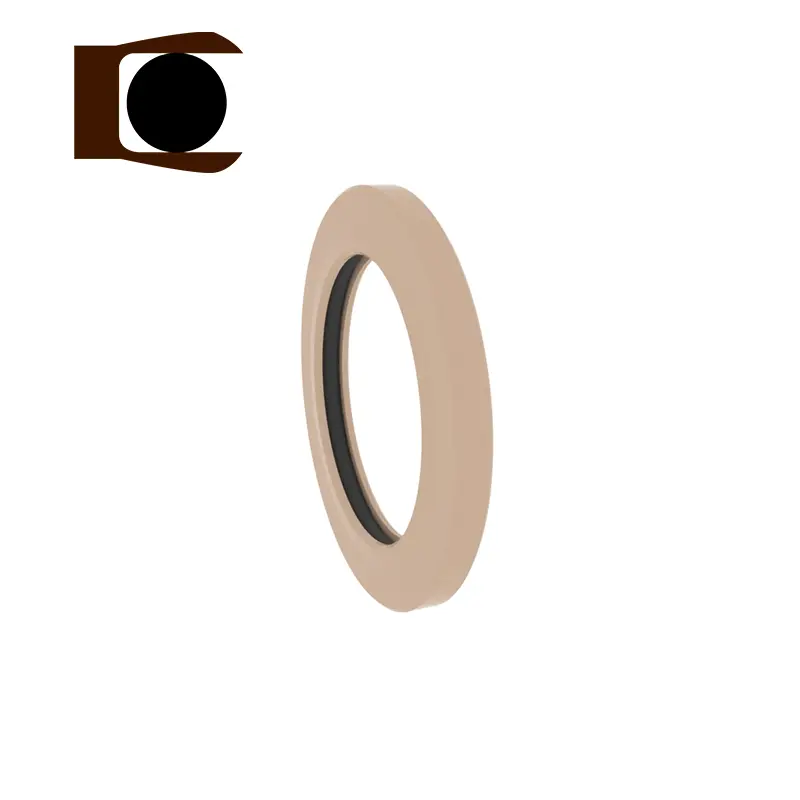

RC2876 e RC2877 sono a base di pane e RC2876-B e RC2877-B sono guarnizioni combinate a forma di Y. Le due diverse divisioni tra ciascun modello hanno lo stesso solco e possono essere scambiate. Sono adatti per guarnizioni statiche di pressione assiale (estremità) e flangia e possono essere utilizzate in luoghi in cui la rugosità superficiale non è l'ideale. I due pannelli sono composti da molle in acciaio inossidabile e materie plastiche ad alta funzione. Le molle in acciaio inossidabile possono essere selezionate come molle a V e molle a forma di O. E quando si utilizza RC2876-B e RC2877-B, è necessario selezionare ragionevolmente i materiali elastomeri corrispondenti.
Funzionalità e applicazioni del prodotto:

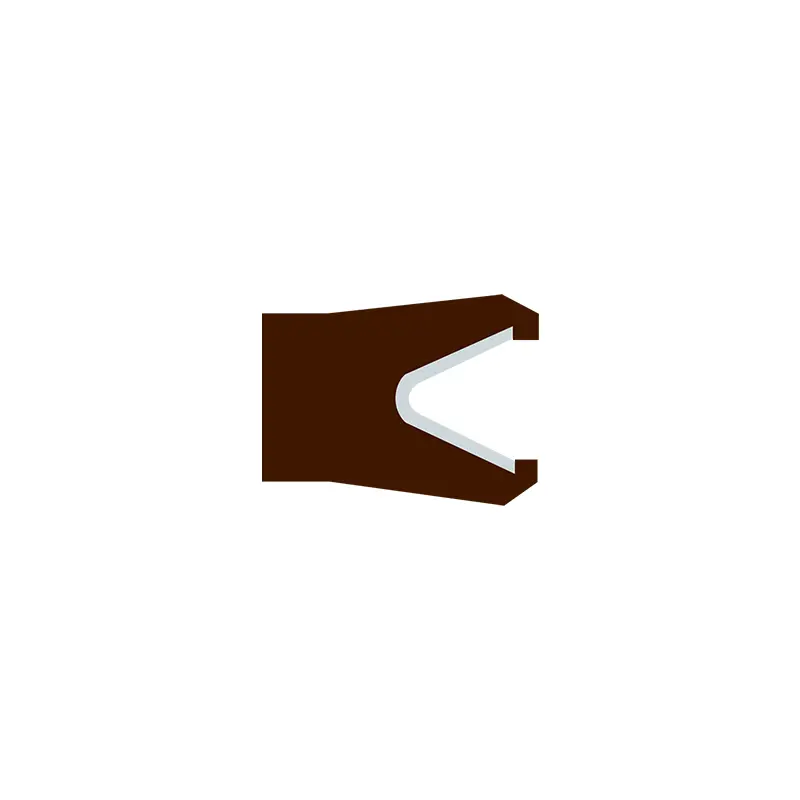

RC2876
Condizioni di lavoro applicabili (i valori limite non dovrebbero apparire contemporaneamente)
MPA a pressione | Velocità m/s | Temperatura ℃ | Medio | ||
RC2876 | RC2876-B | - | RC2876 | RC2876-B | Tutti i liquidi, le sostanze chimiche, i gas |
<40 | <80 | -200 ~+250 | -35 ~+250 |
Selezione del materiale
1. I materiali O-ring abbinati possono essere: R01 in gomma nitrile (NBR), fluorobber R02 (FKM), ecc.
2. Materiali ad anello di tenuta: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, ecc.
3. Le molle in acciaio inossidabile possono essere selezionate da molle a forma di O e molle a V.
Esempio di ordinazione
RC2876-40-PTFE4+V Il diametro esterno della scanalatura di pressione interna è 40, il materiale ad anello di tenuta è PTFE4 e la molla è a forma di V
RC2876-B-40-PTFE4+R02 Il diametro esterno della scanalatura di pressione interna è 40, il materiale ad anello di tenuta è PTFE4 e l'O-ring corrispondente è fluorobber
Nota: se si sceglie l'intervallo esteso, utilizzare il numero della serie.

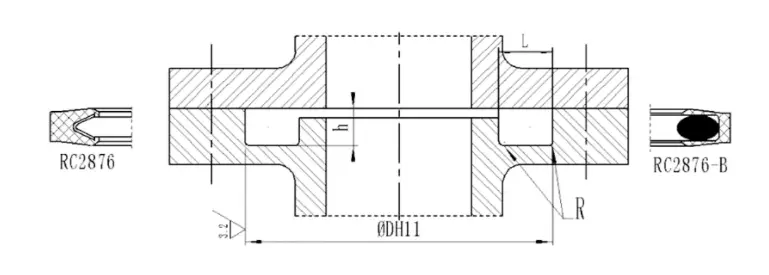

Numero di serie | Numero di serie | Gamma standard DH11 | Gamma estesa DH11 | Profondità del groove H-0.05 | Larghezza della scanalatura L+0.2 | Angoli rotondi Rmax |
RC2876-0 | RC2876-B-0 | 10 ~ 13.9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
RC2876-1 | RC2876-B-1 | 14 ~ 24.9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
RC2876-2 | RC2876-B-2 | 25 ~ 45.9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
RC2876-3 | RC2876-B-3 | 46 ~ 124,9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
RC2876-4 | RC2876-B-4 | 125 ~ 999,9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
RC2876-5 | RC2876-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |

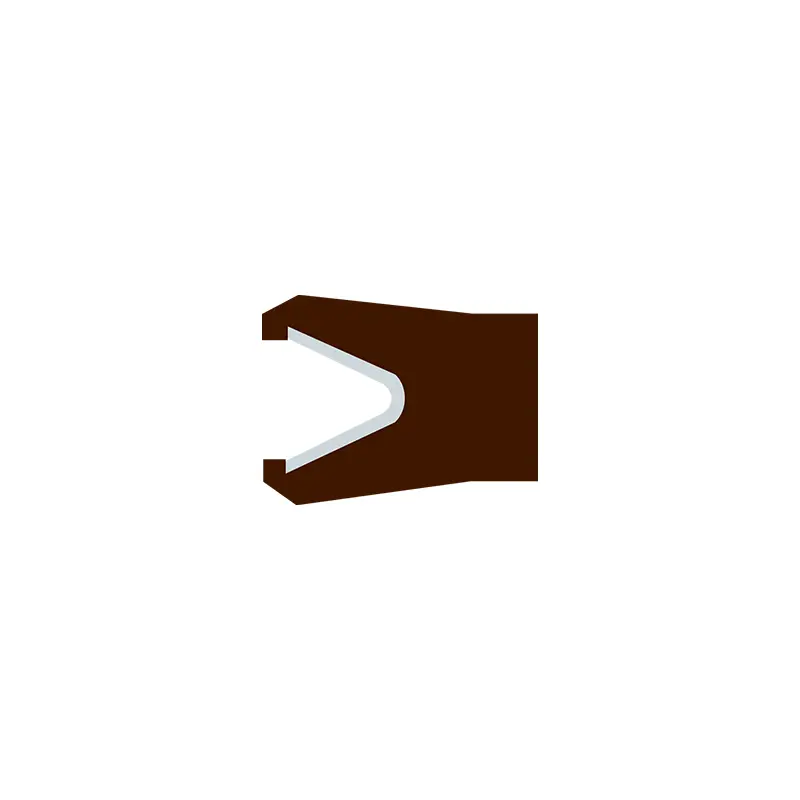

RC2877
Condizioni di lavoro applicabili (i valori limite non dovrebbero apparire contemporaneamente)
MPA a pressione | Velocità m/s | Temperatura ℃ | Medio | ||
RC2877 | RC2877-B | - | RC2877 | RC2877-B | Tutti i liquidi, le sostanze chimiche, i gas |
<40 | <80 | -200 ~+250 | -35 ~+250 |
1. I materiali O-ring abbinati possono essere: R01 in gomma nitrile (NBR), fluorobber R02 (FKM), ecc.
2. Materiali ad anello di tenuta: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, ecc.
3. Le molle in acciaio inossidabile possono essere selezionate da molle a forma di O e molle a V.
Esempio di ordinazione
RC2877-40-PTFE4+V Il diametro interno della scanalatura di pressione esterna è 40, il materiale dell'anello di tenuta è PTFE4 e la molla in acciaio inossidabile è una molla a V
RC2877-B-40-PTFE4+R02 Il diametro interno della scanalatura di pressione esterna è 40, il materiale ad anello di tenuta è PTFE4 e l'O-ring corrispondente è fluororubber
Nota: se si sceglie un intervallo esteso, utilizzare il numero della serie.
Numero di serie | Numero di serie | Gamma standard D H11 | Gamma estesa DH11 | Profondità del groove H-0.05 | Larghezza della scanalatura L+0.2 | Angoli rotondi Rmax |
RC2877-0 | RC2877-B-0 | 3 ~ 9.9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
RC2877-1 | RC2877-B-1 | 10 ~ 19.9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
RC2877-2 | RC2877-B-2 | 20 ~ 39,9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
RC2877-3 | RC2877-B-3 | 40 ~ 119.9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
RC2877-4 | RC2877-B-4 | 120 ~ 999,9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
RC2877-5 | RC2877-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
