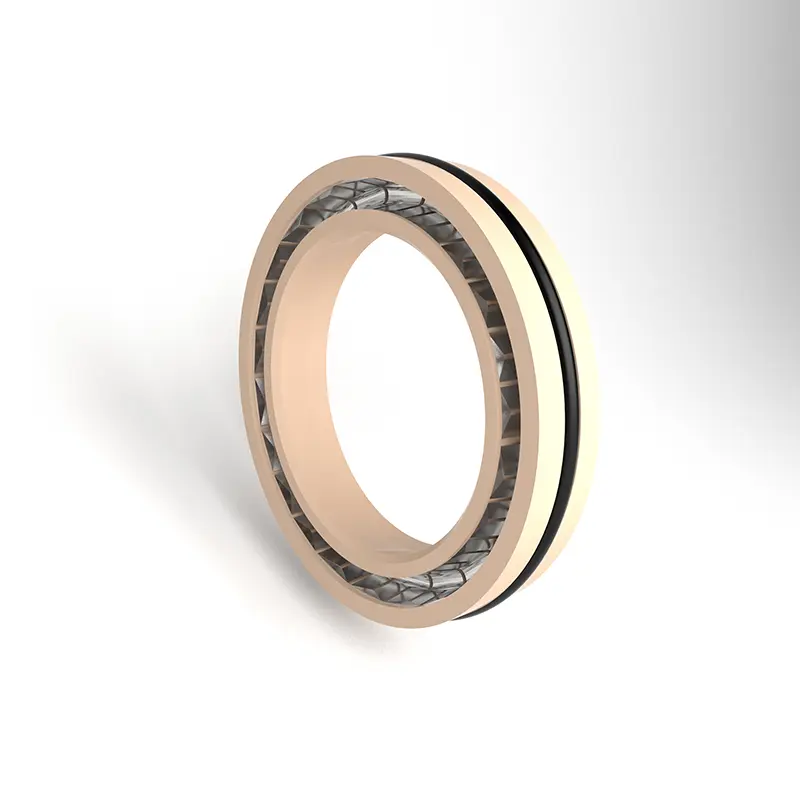

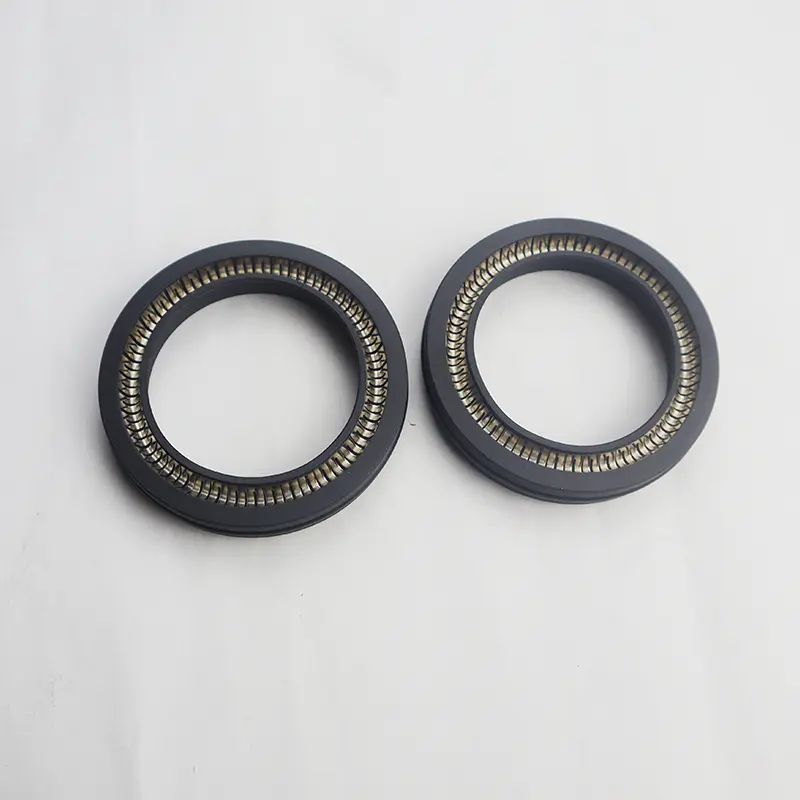

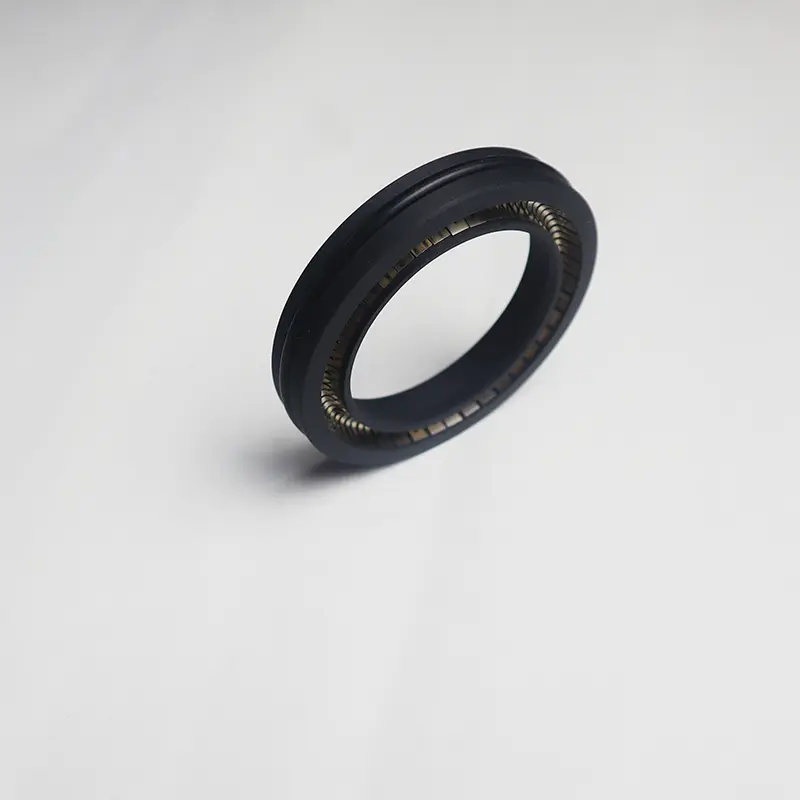

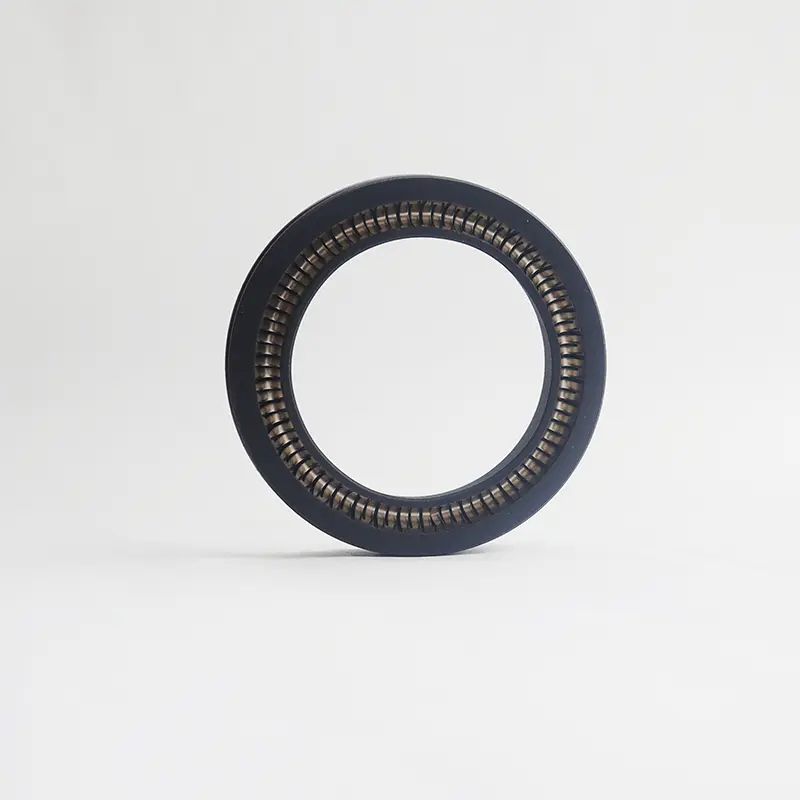

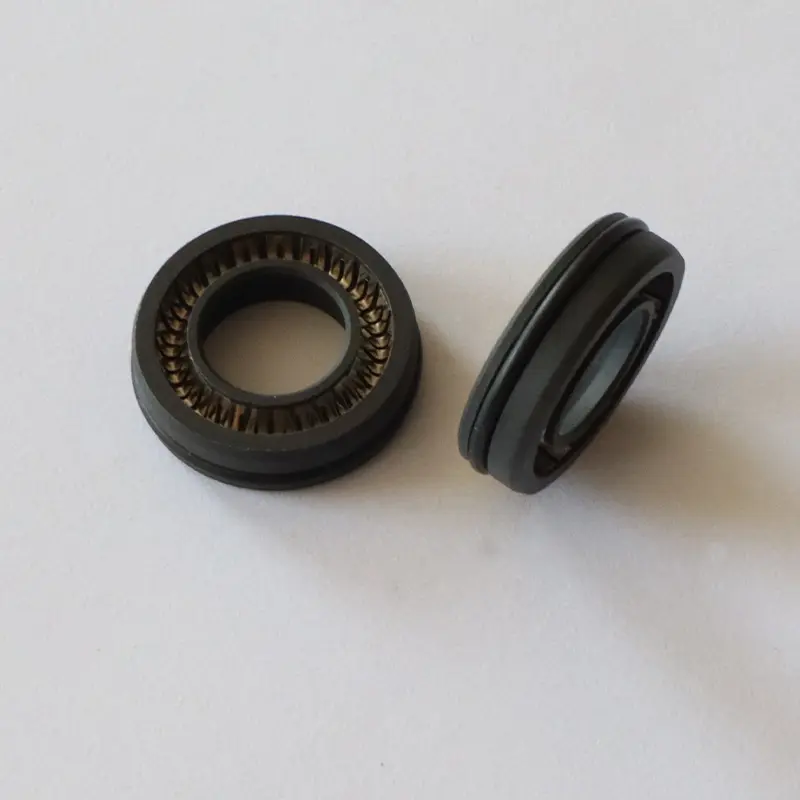

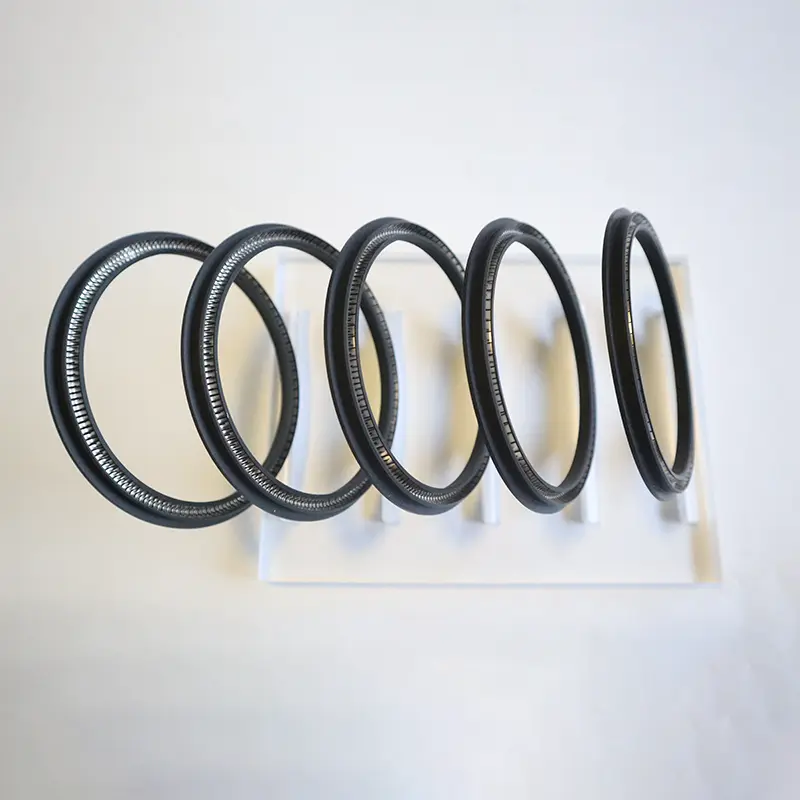

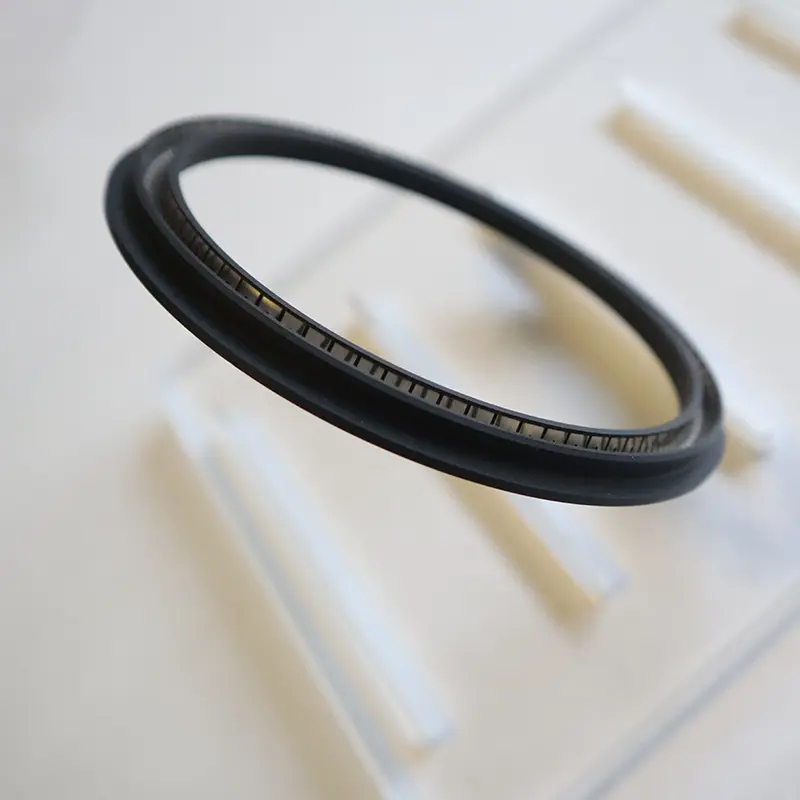

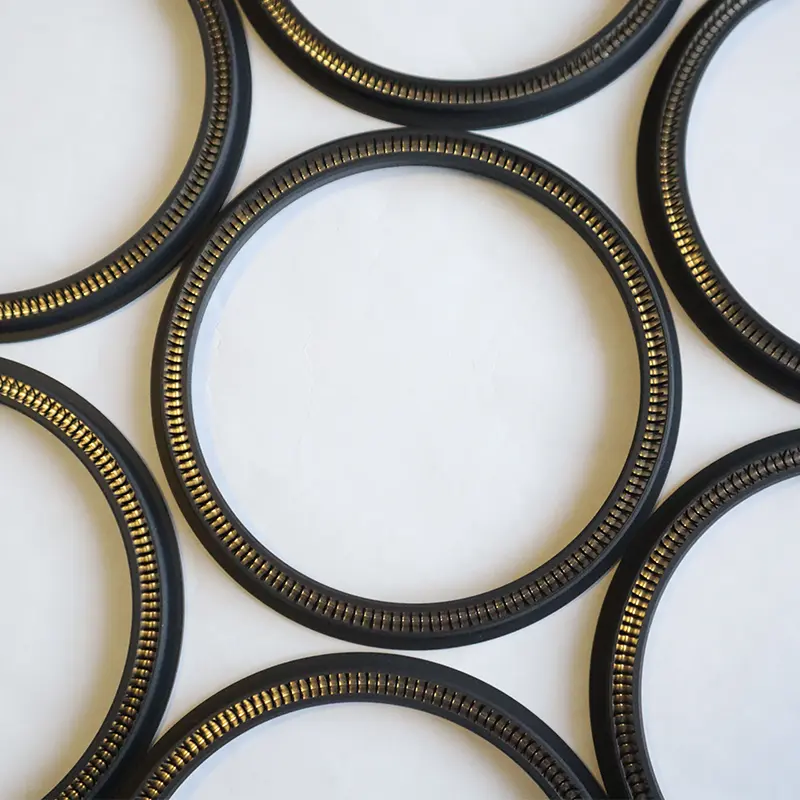

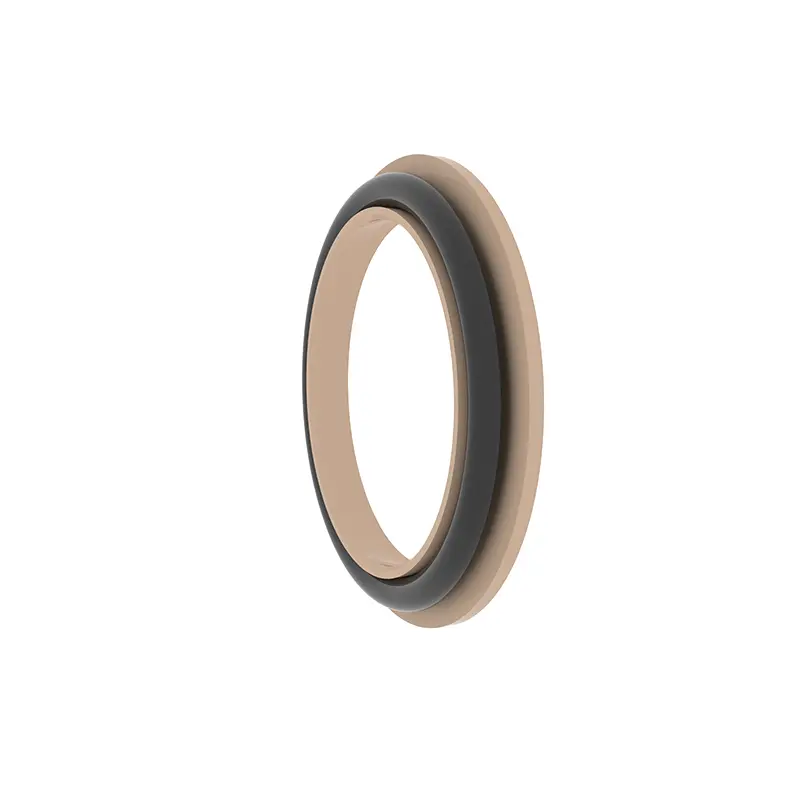

La guarnizione energizzata a molla per l'albero rotante è una delle guarnizioni sviluppate dai sigilli Ruichen. Inoltre, abbiamo molti altri tipi di foche e una varietà di materiali di tenuta diversi. In particolare, abbiamo il nostro modello interno per nominarli. I seguenti introducono due modelli, RC2055 e RC2056.

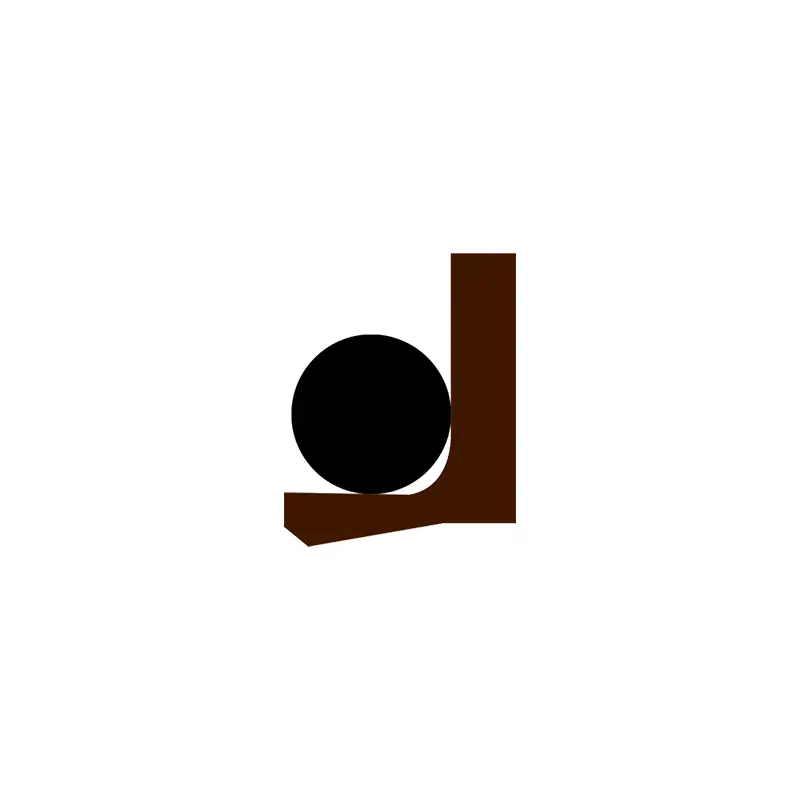

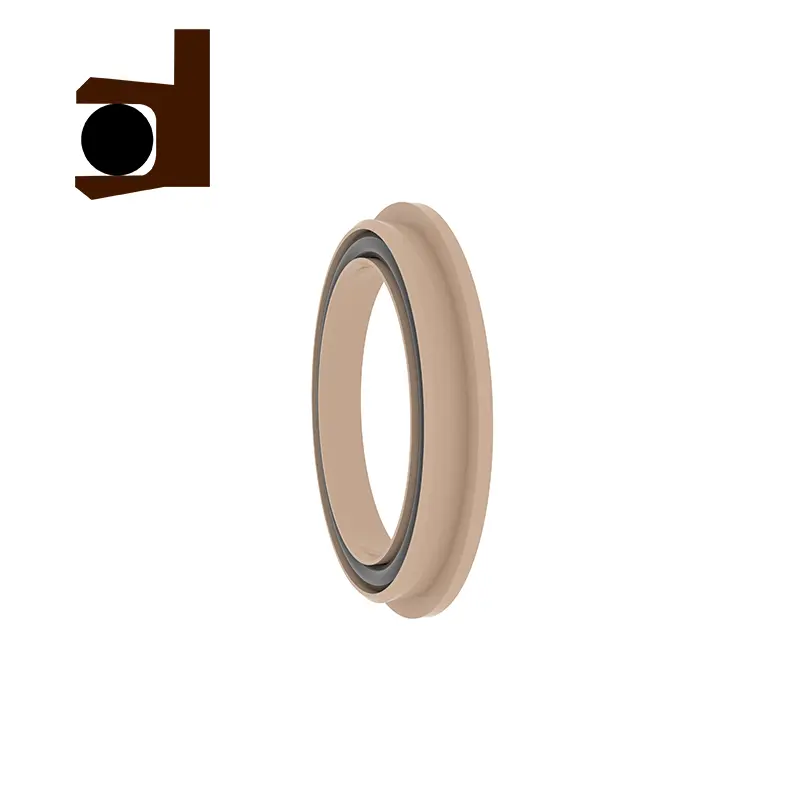

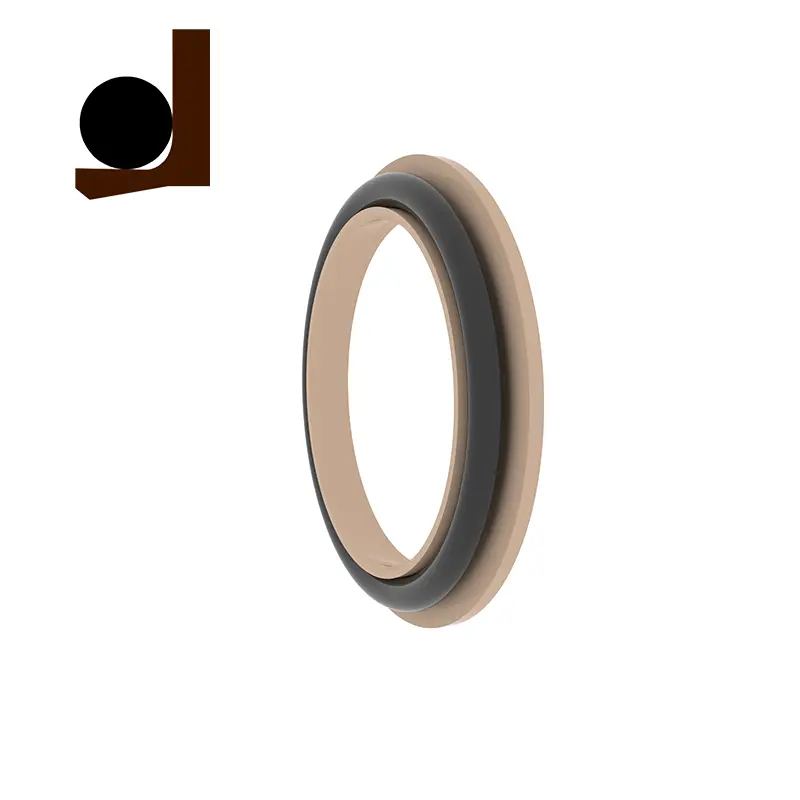

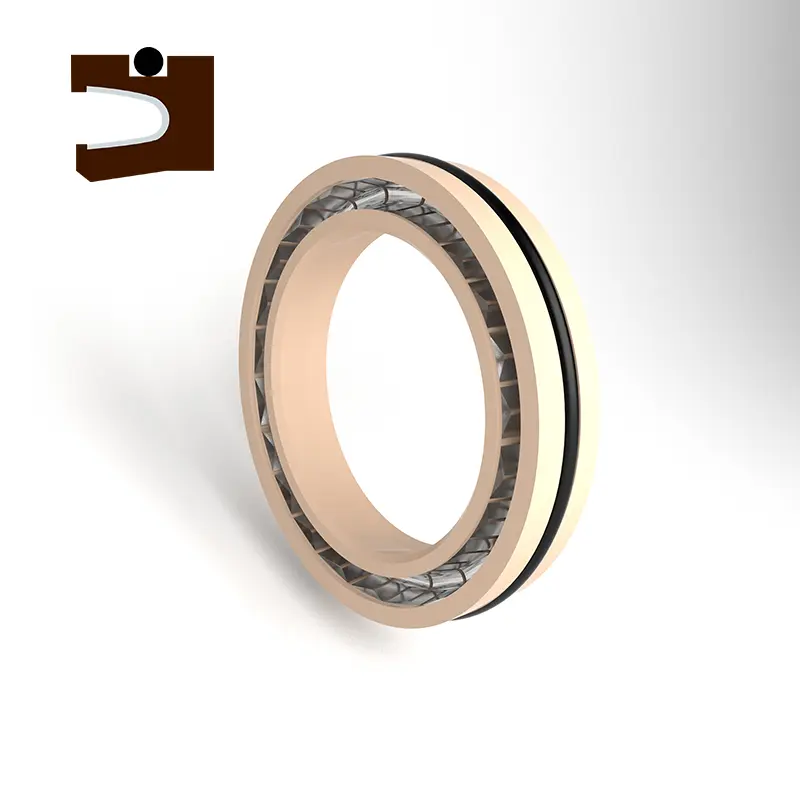

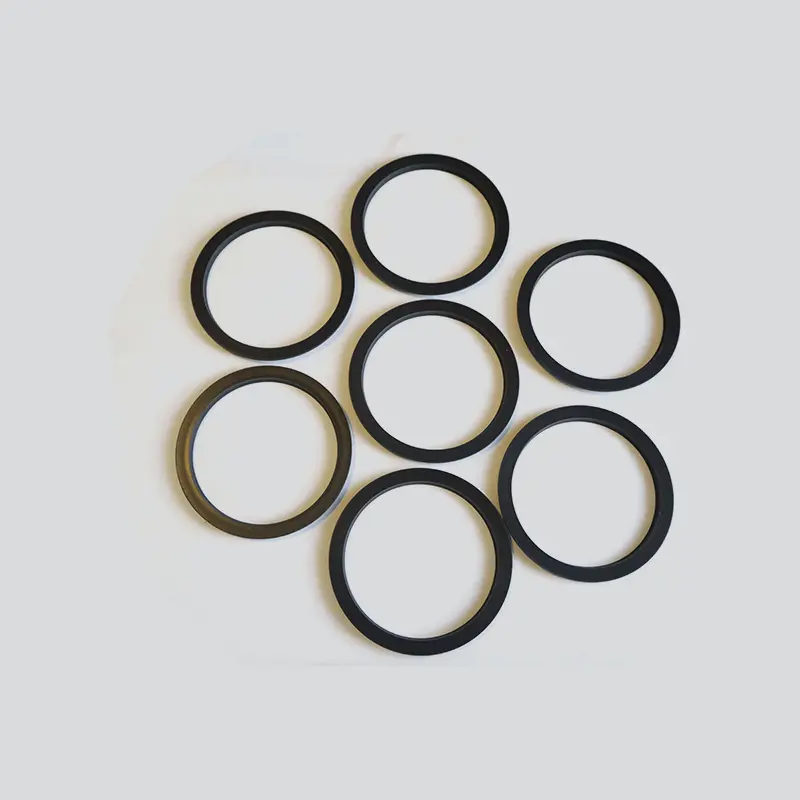

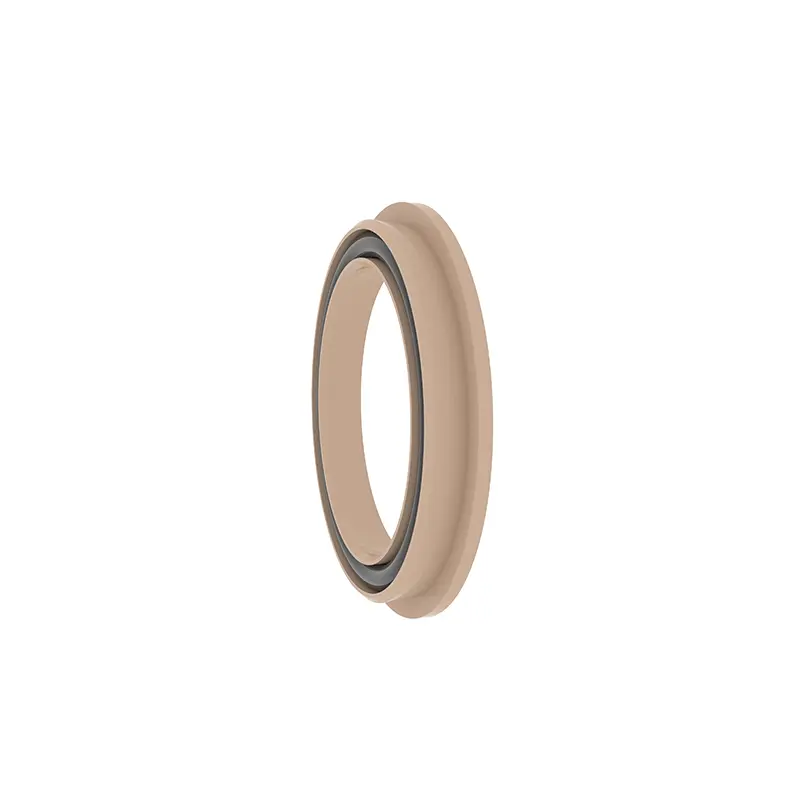

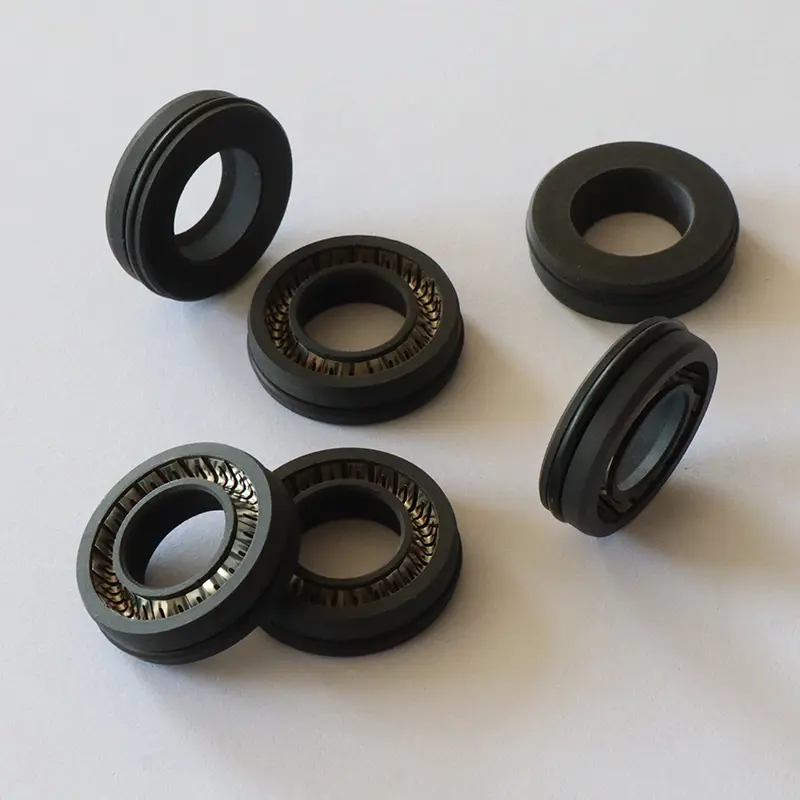

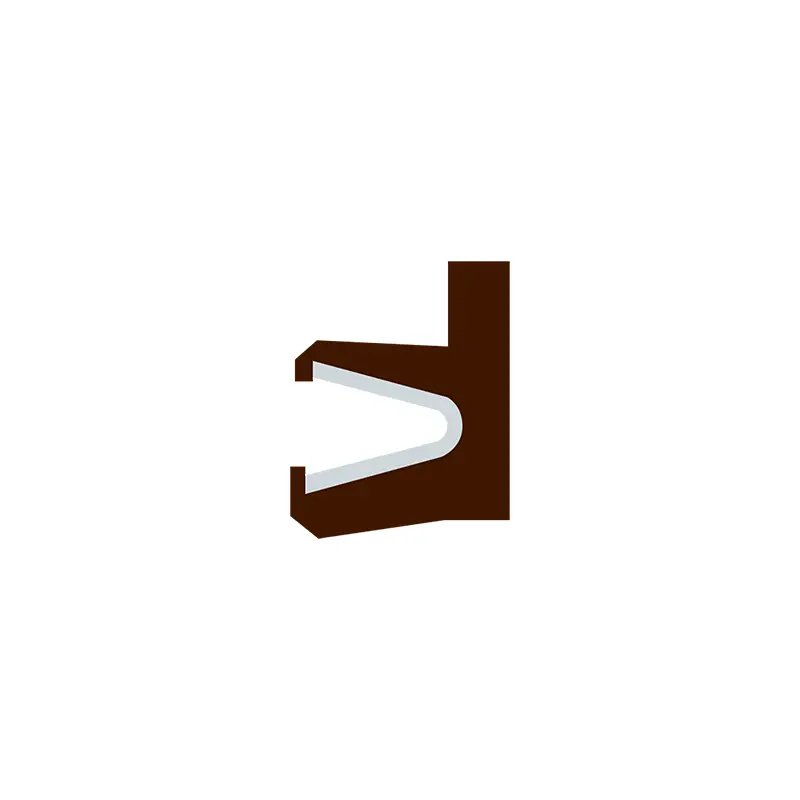

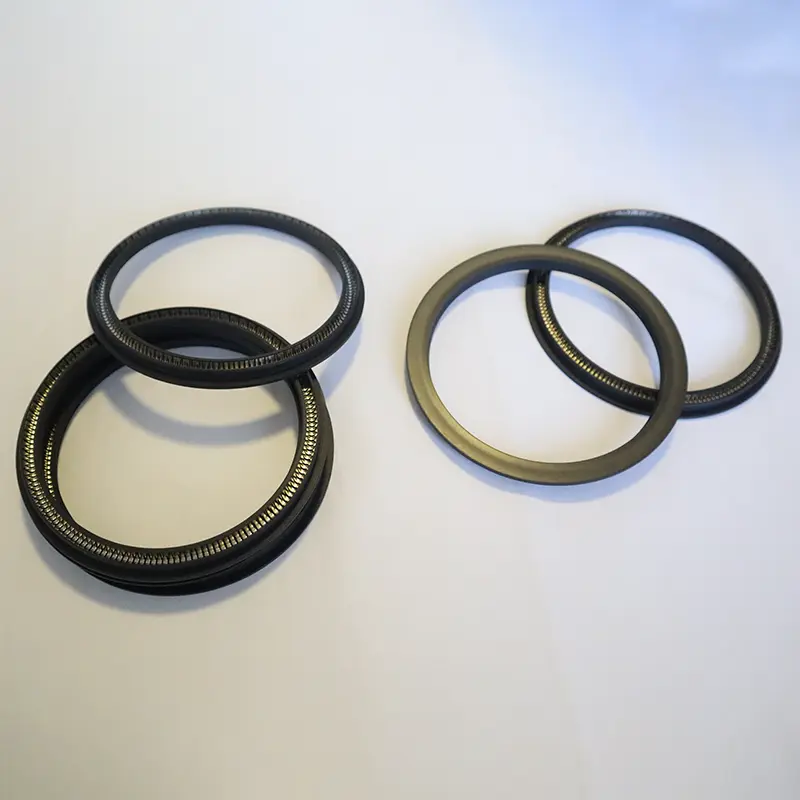

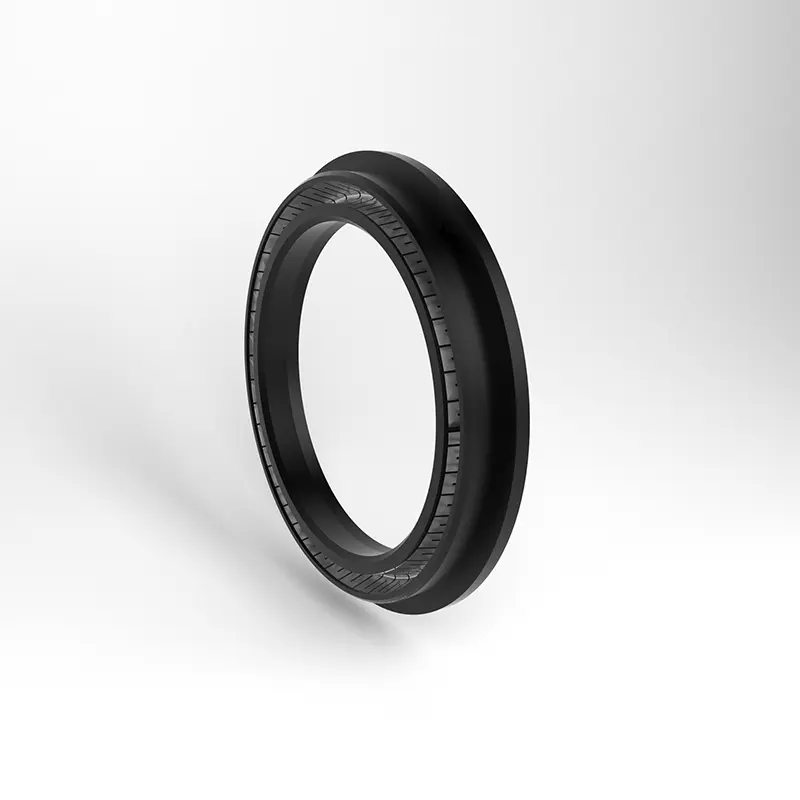

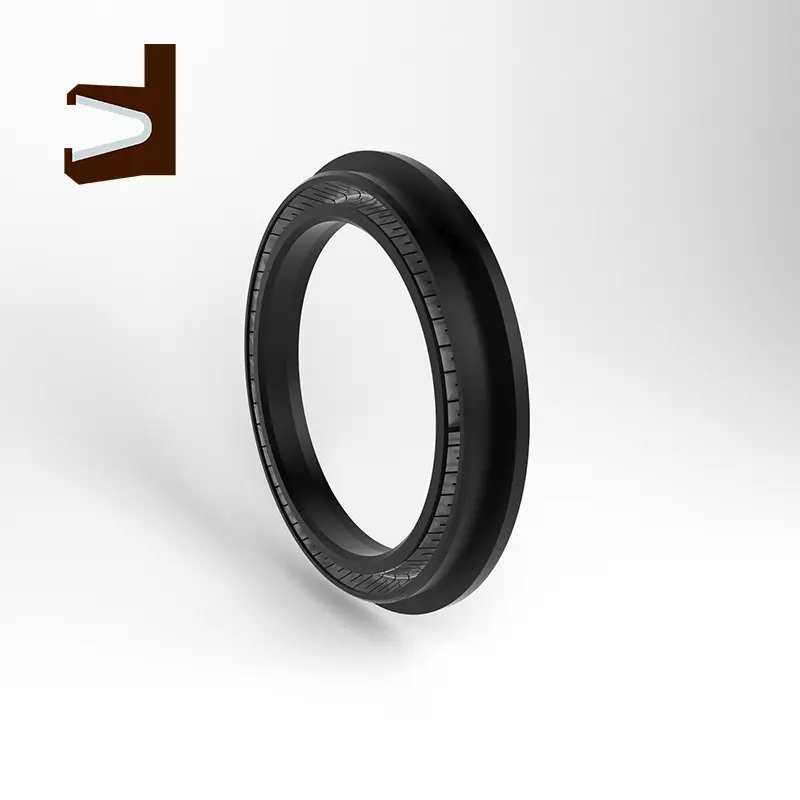

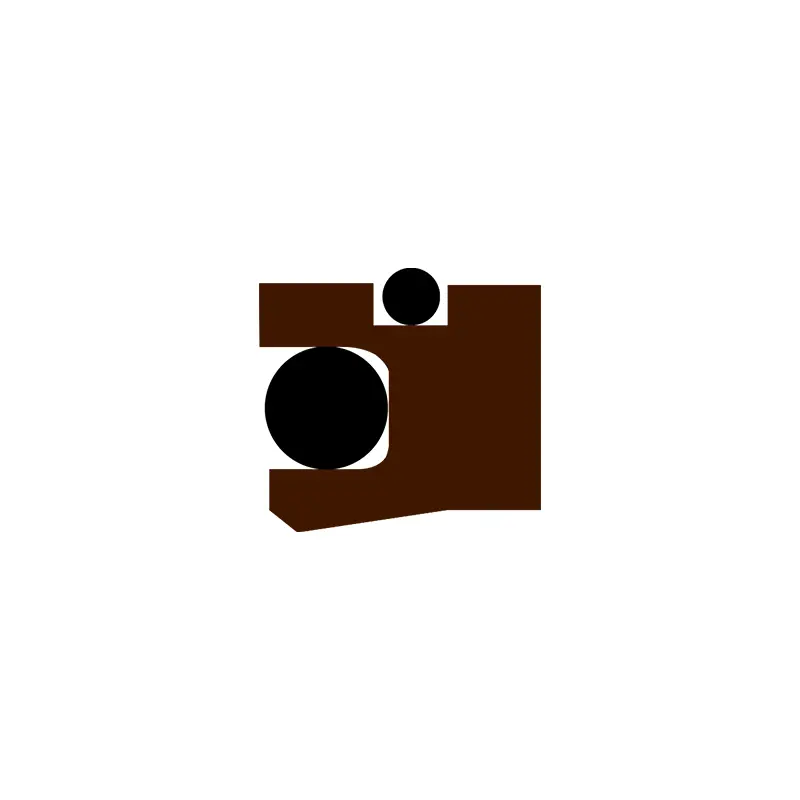

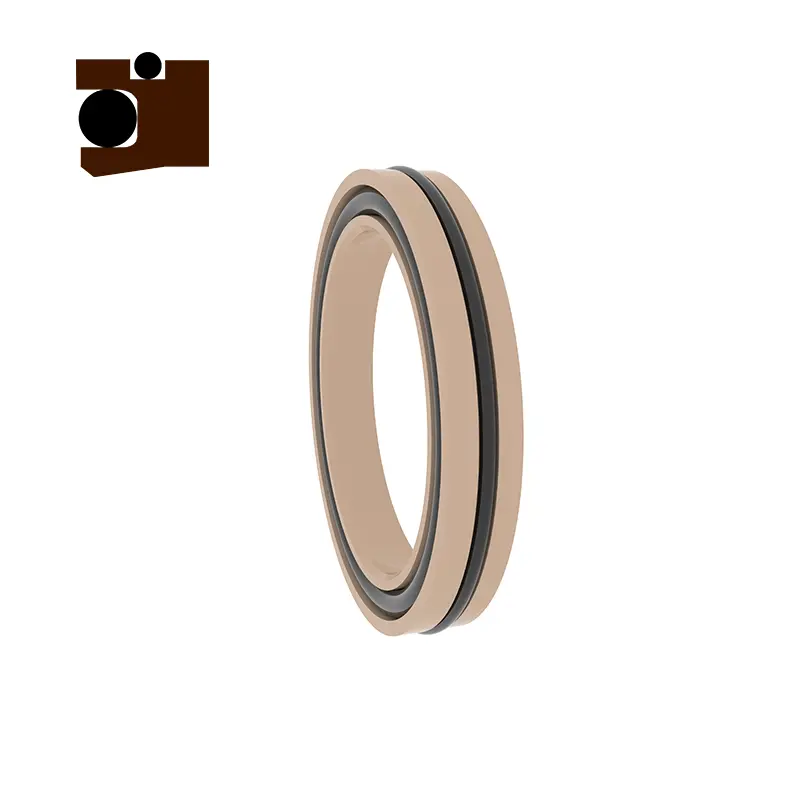

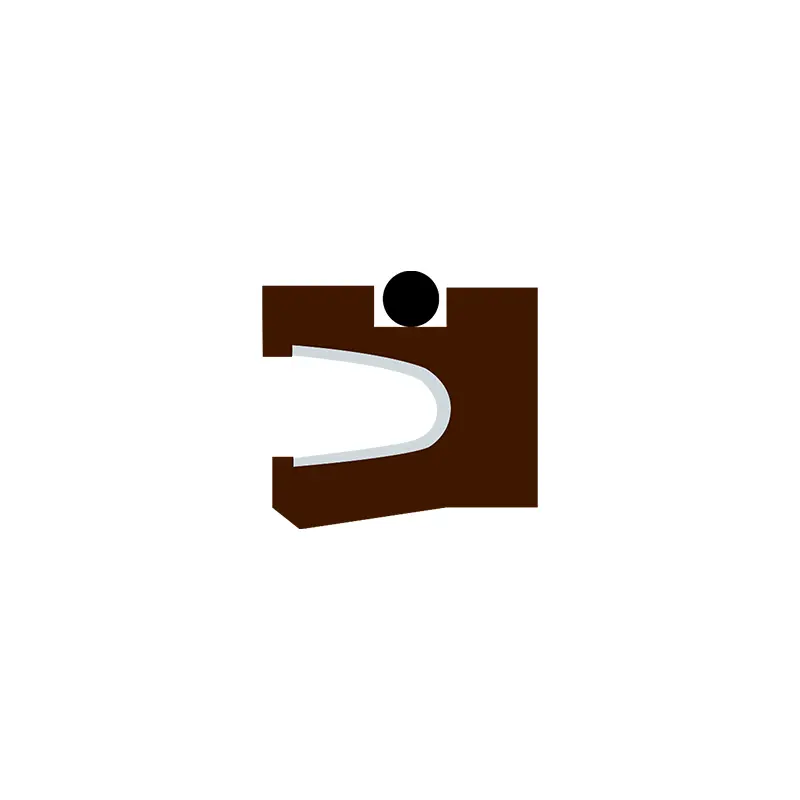

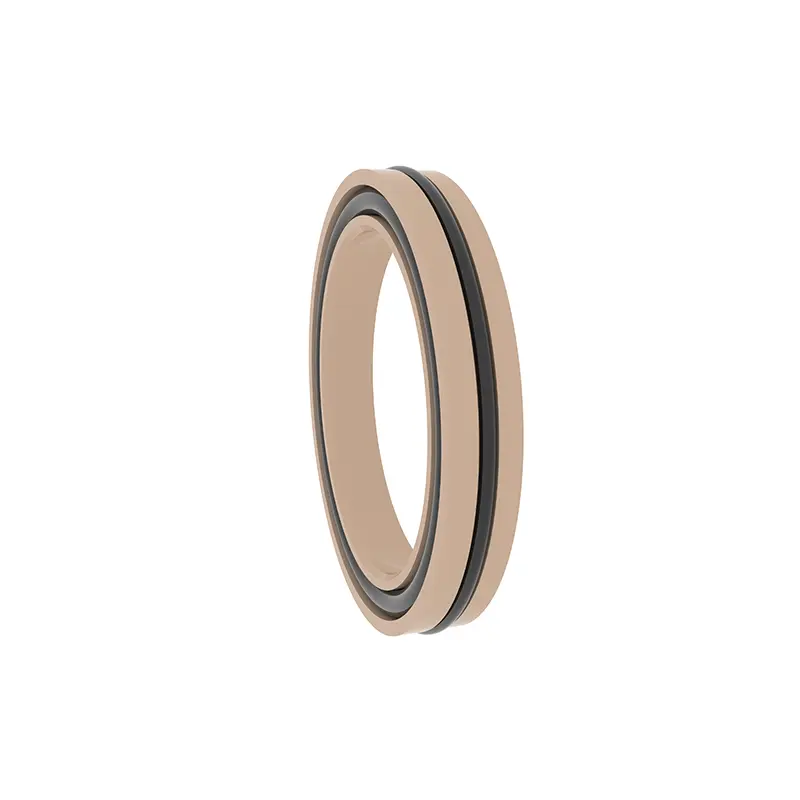

RC2055 e RC2056 sono aurie rotanti, RC2055-B è una guarnizione del dente rotante, RC2056-B è una guarnizione combinata a forma di Y rotante e RC2055-C è una guarnizione combinata a forma di Y rotante. Modelli diversi nella stessa serie hanno le stesse caratteristiche di scanalatura e sono intercambiabili. L'intera serie di guarnizioni energizzate a molla per l'albero rotante è adatta per le guarnizioni ad alta funzionalità di pressione unidirezionale applicate agli alberi rotanti. Tra questi, RC2055 e RC2056 sono composti da molle in acciaio inossidabile e materie plastiche ad alta funzione. Quando si utilizzano RC2055-B, RC2056-B e RC2055-C, è necessario selezionare ragionevolmente il materiale di elastomero corrispondente.
Funzionalità e applicazioni del prodotto:
Caratteristiche del prodotto:
La combinazione di molla in acciaio inossidabile e plastica ad alta funzione ha eccellenti prestazioni di tenuta e durata.
Il design della scanalatura di ogni serie è lo stesso, che può essere scambiato e adattato in modo flessibile a diverse condizioni di lavoro.
I modelli inclusi nella guarnizione energizzata a molla per l'albero rotante sono adatti per la tenuta di pressione a una via rotante per soddisfare le diverse esigenze industriali.
RC2055-B, RC2055-C e RC2056-B supportano la selezione di materiali di elastomero corrispondente in base alle condizioni di lavoro per migliorare l'adattabilità.
Scenari di applicazione:
Terlina a pressione a senso unico dell'albero rotante, adatto per attrezzature industriali, macchinari ingegneristici, sistemi idraulici, ecc.
Requisiti di tenuta ad alta funzionalità, come petrolchimici, attrezzature energetiche, macchinari pesanti, ecc.
Vantaggi tecnici:
Le molle in acciaio inossidabile forniscono una forza radiale stabile per garantire un effetto di tenuta a lungo termine.
La combinazione di materiali in plastica e elastomero ad alta funzione è adatta a condizioni di lavoro ad alta pressione e ad alta velocità.
Il design intercambiabile della scanalatura semplifica l'installazione e la manutenzione e riduce il costo di utilizzo.
Suggerimenti di utilizzo:
Selezionare il modello di tenuta e il materiale di elastomero appropriati in base alle condizioni di lavoro specifiche.
Assicurarsi che la scanalatura sia pulita durante l'installazione per evitare danni alla tenuta.
RC2055
Condizioni di lavoro applicabili (i valori limite non dovrebbero apparire contemporaneamente)
| Pressione (MPA) | Temperatura (℃) | Velocità (SM) | Medio | |||
| ≤35 | RC2055 | RC2055-B/C. | RC2055 | RC2055-B | RC2055-C | Quasi tutti i media liquidi e gas |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
Selezione del materiale
1. È possibile selezionare i materiali di O-ring abbinati: gomma Nitrile RO1 (NBR), Fluorobber RO2 (FKM), ecc.
2. Materiali ad anello di tenuta: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, ecc.
3. Spring in acciaio inossidabile: molla a V.
Esempio di ordinazione
RC2055- 40-PTFE4+V Diametro dell'albero 40, il materiale dell'anello di tenuta è PTFE4, la molla in acciaio inossidabile è molla a V
RC2055-B-40-PTFE4+R02 Diametro dell'albero è 40, il materiale dell'anello di tenuta è PTFE4, O-ring corrispondente è fluororubber
RC2055-C-40-PTFE4+R02 Diametro dell'albero è 40, il materiale dell'anello di tenuta è PTFE4, O-ring corrispondente è fluororubber

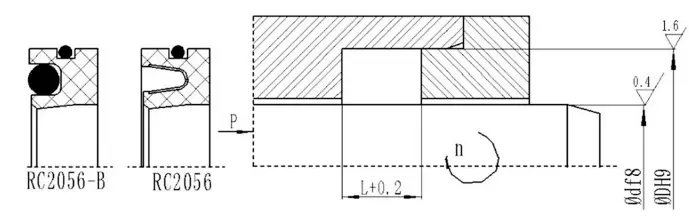

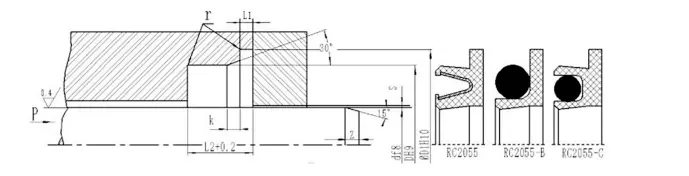

Tabella dei parametri delle specifiche (tutte le specifiche all'interno dell'intervallo dei parametri sono disponibili)
| Range di diametro dell'asta D F8 | Diametro del groove Dh9 | Diametro del groove D1H10 | Profondità del bordo L1 | Larghezza della scanalatura L | Champfer di importazione k | Clearance radiale S Max | Lunghezza del smistamento | r Max | |
| 10mp | 20mp | ||||||||
| 5 ~ 19.9 | D+5 | D+9 | 0,85 -0,1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0,8l | 0.8 |
| 20 ~ 39,9 | D+7 | D+12,5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | D+10,5 | D+17,5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D+14 | D+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
NOTA: si consiglia di essere la durezza superficiale dell'albero rotante essere HRC ≥ 58.
RC2056
Condizioni di lavoro applicabili (i valori limite non dovrebbero apparire contemporaneamente)
| Pressione (MPA) | Temperatura (℃) | Velocità (SM) | Medio | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | Quasi tutti i media liquidi e gas |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
Selezione del materiale
1. È possibile selezionare i materiali di O-ring abbinati: gomma Nitrile RO1 (NBR), Fluorobber RO2 (FKM), ecc.
2. Materiali ad anello di tenuta: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, ecc.
3. Spring in acciaio inossidabile: molla a V.
Esempio di ordinazione
RC2056-40*62*8-PTFE4+V D*D*L, il materiale dell'anello di tenuta è PTFE4 e la molla in acciaio inossidabile è una molla a V
RC2056-B-40*62*8-PTFE4+R02 D*D*L, il materiale dell'anello di tenuta è PTFE4 e l'O-ring corrispondente è fluororubber
