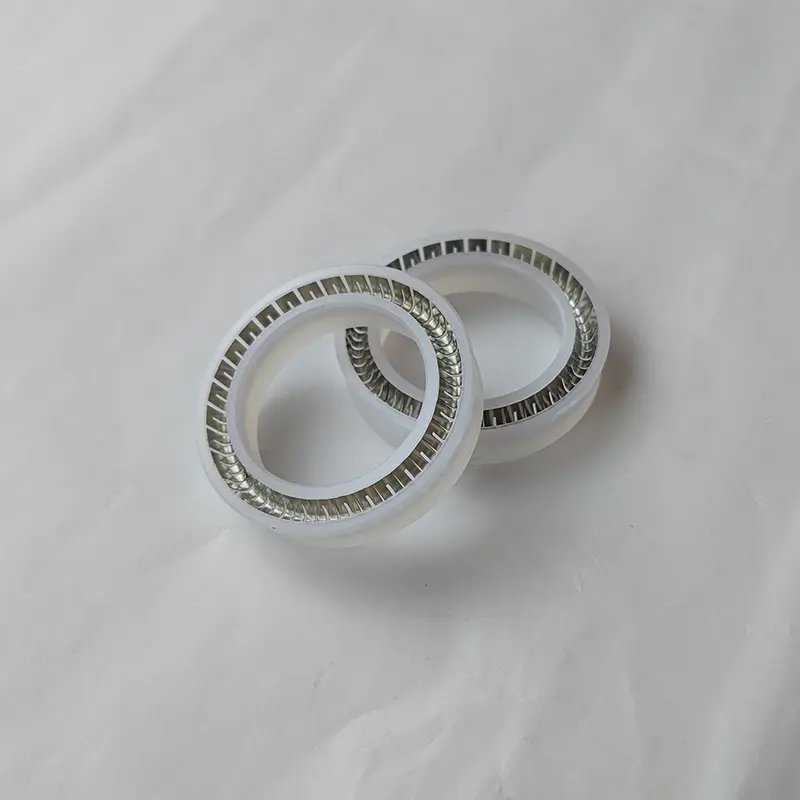

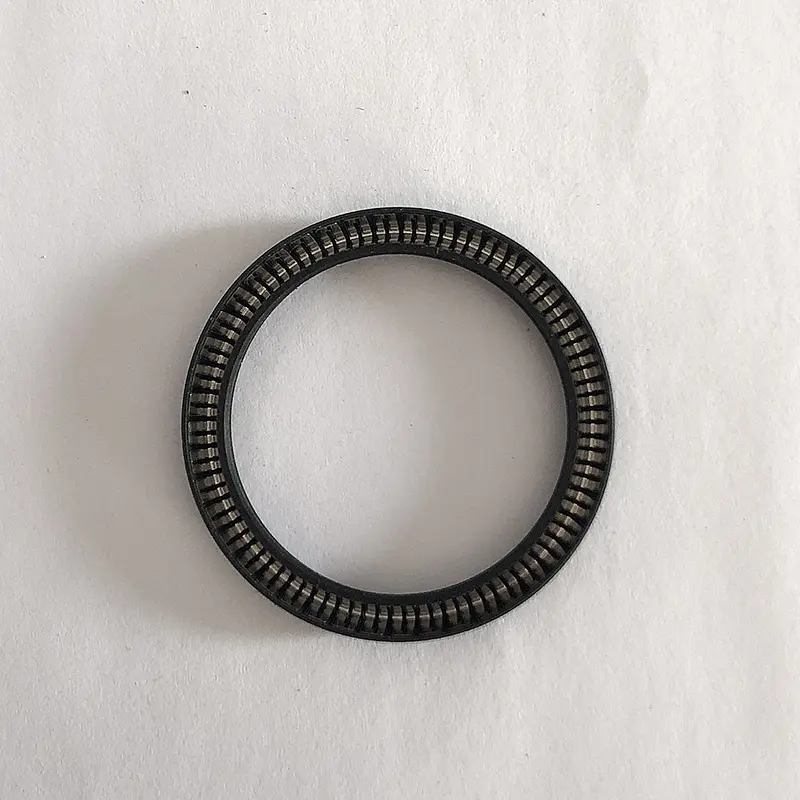

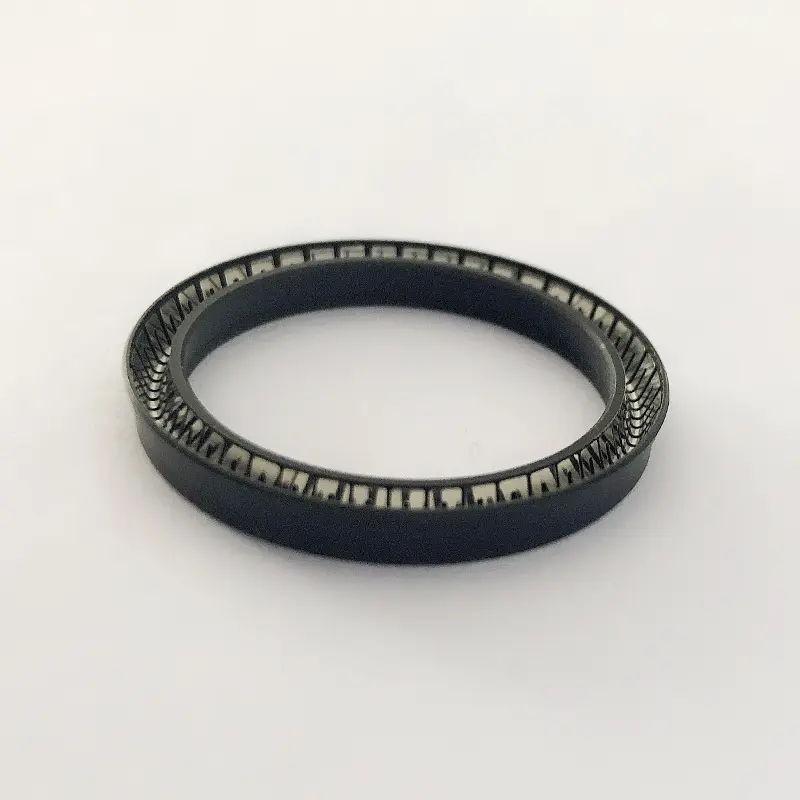

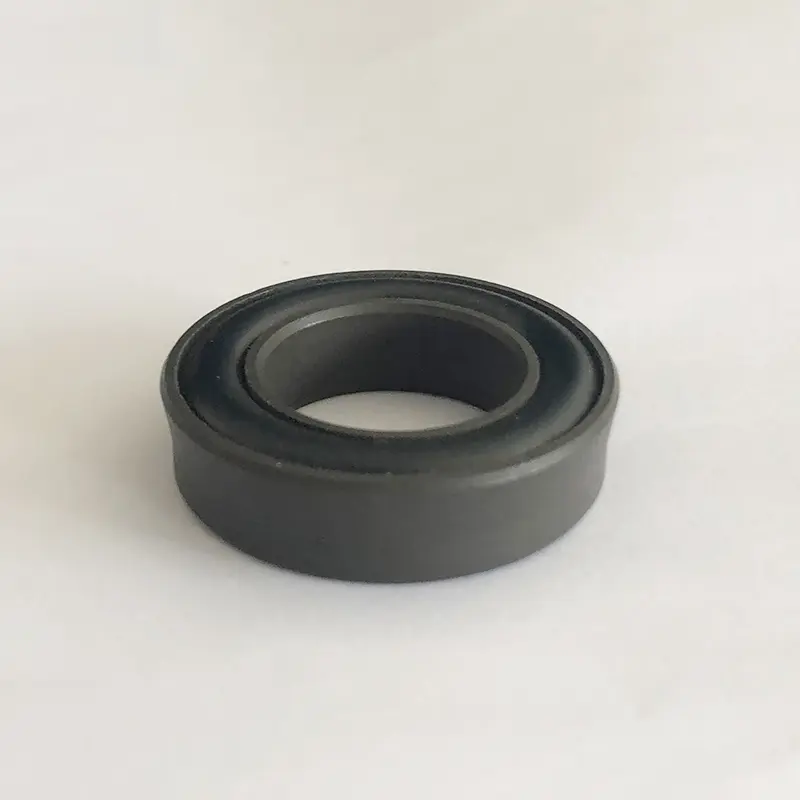

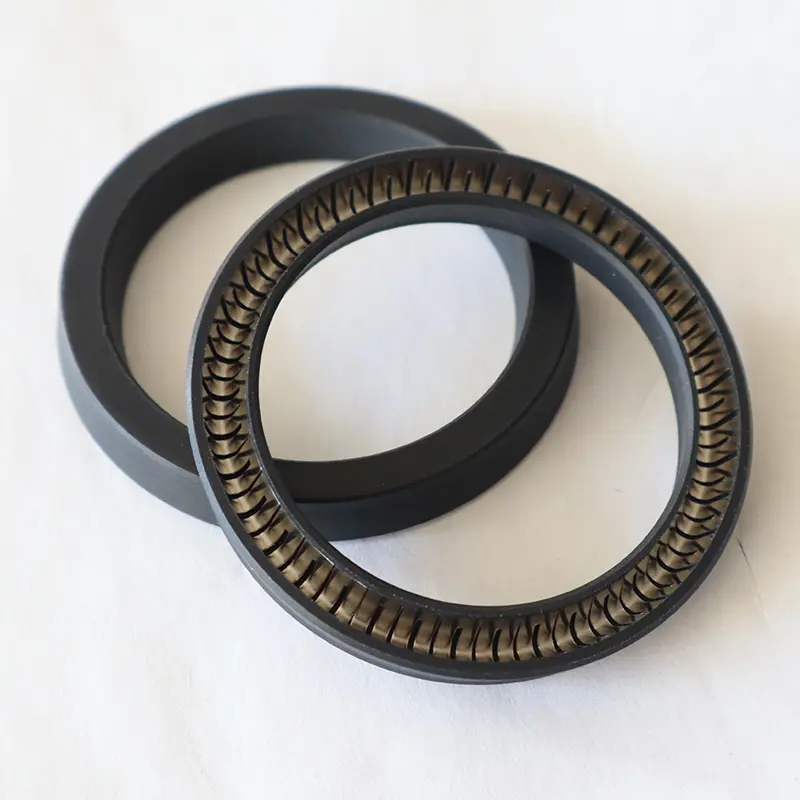

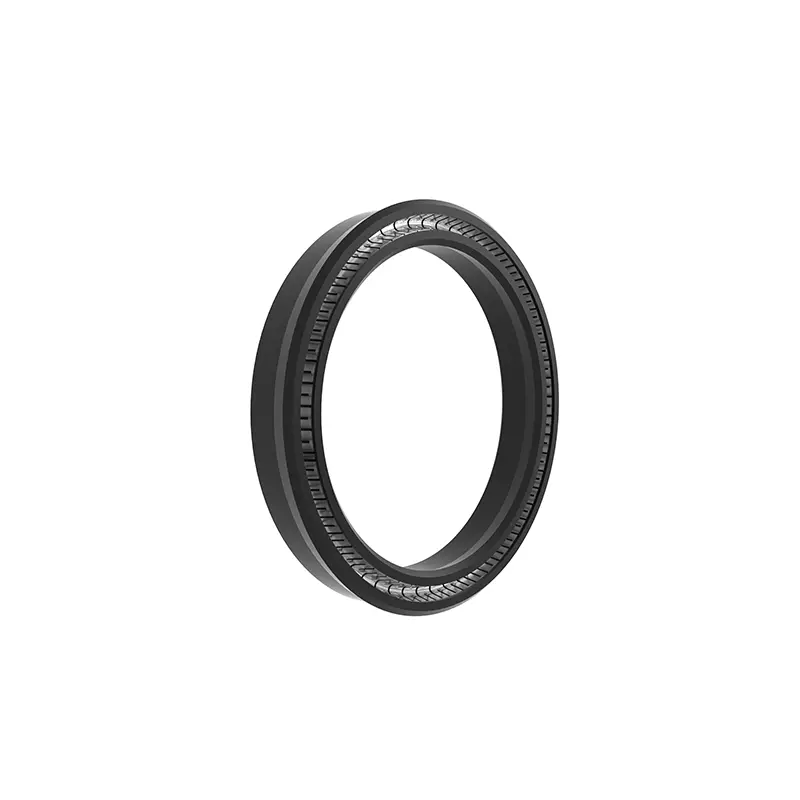

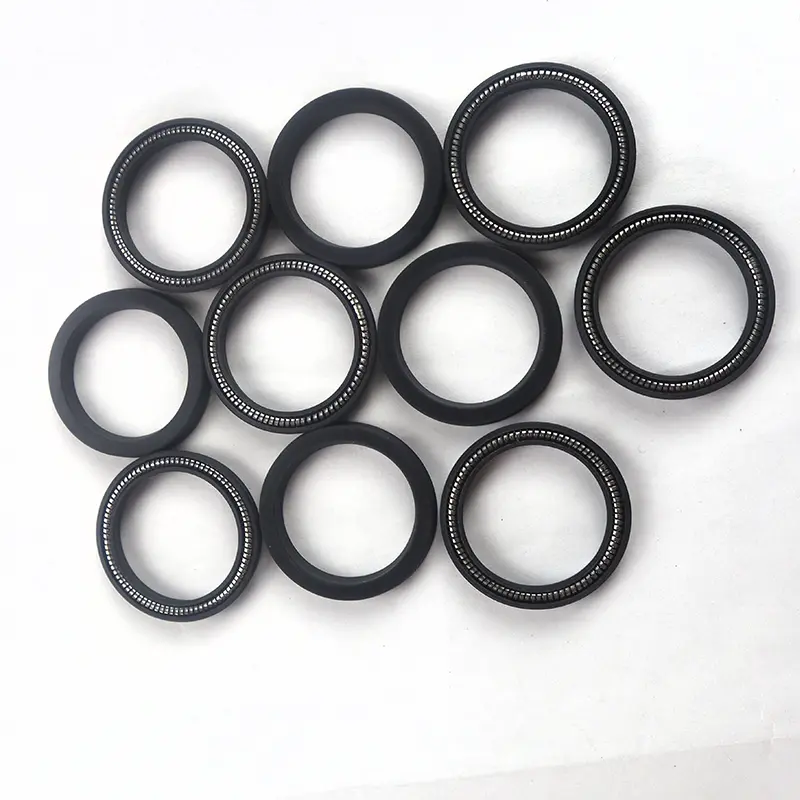

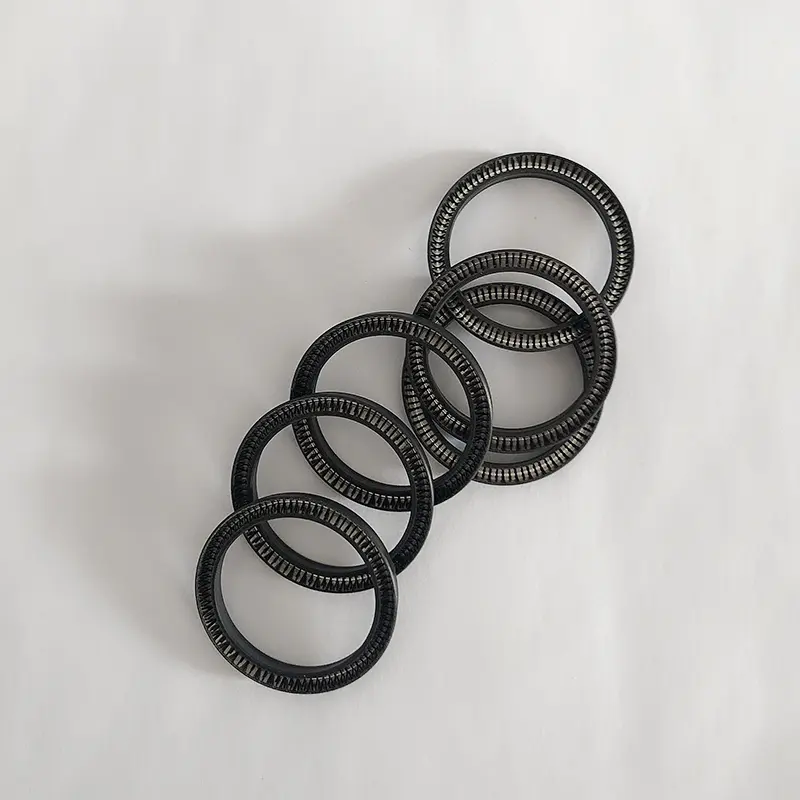

Sigillanti a molla radiale

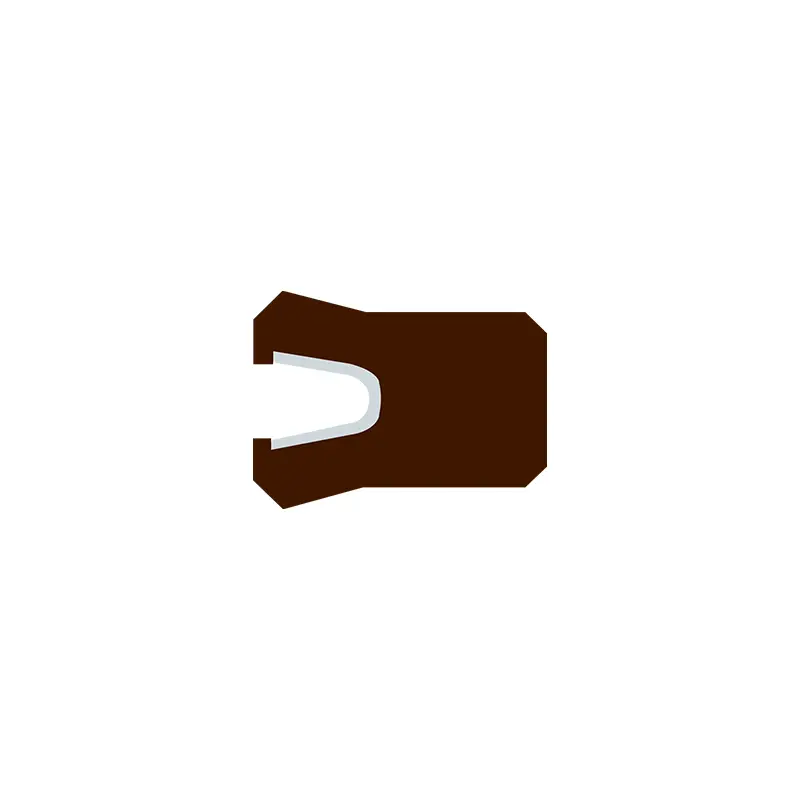

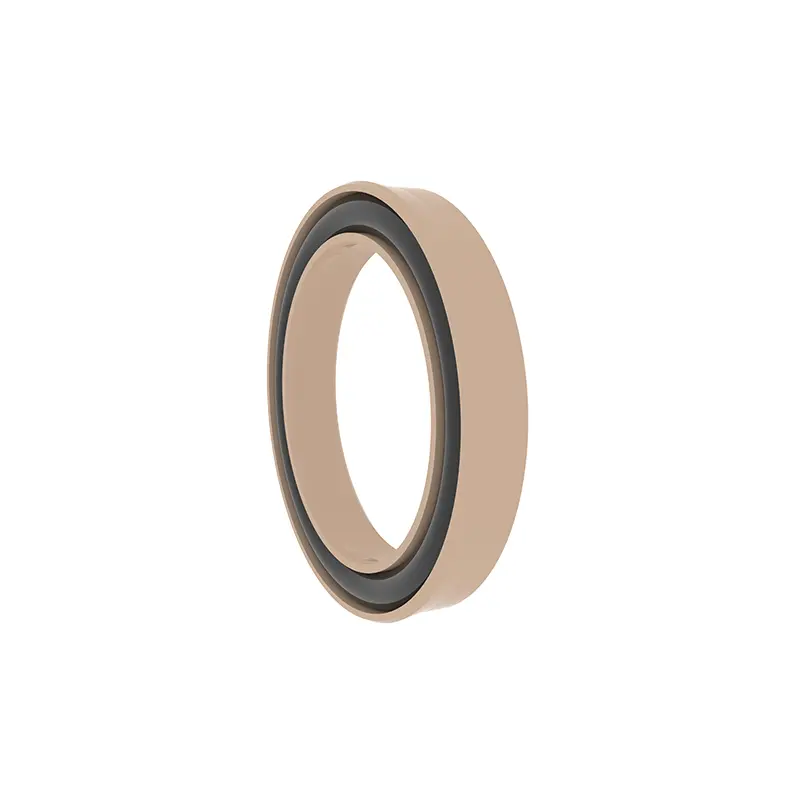

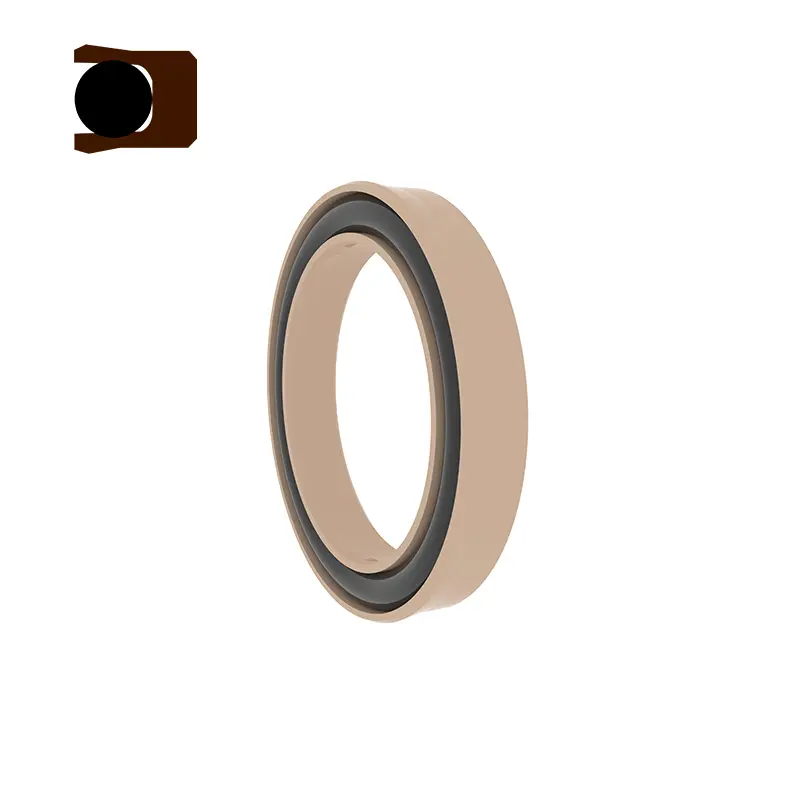

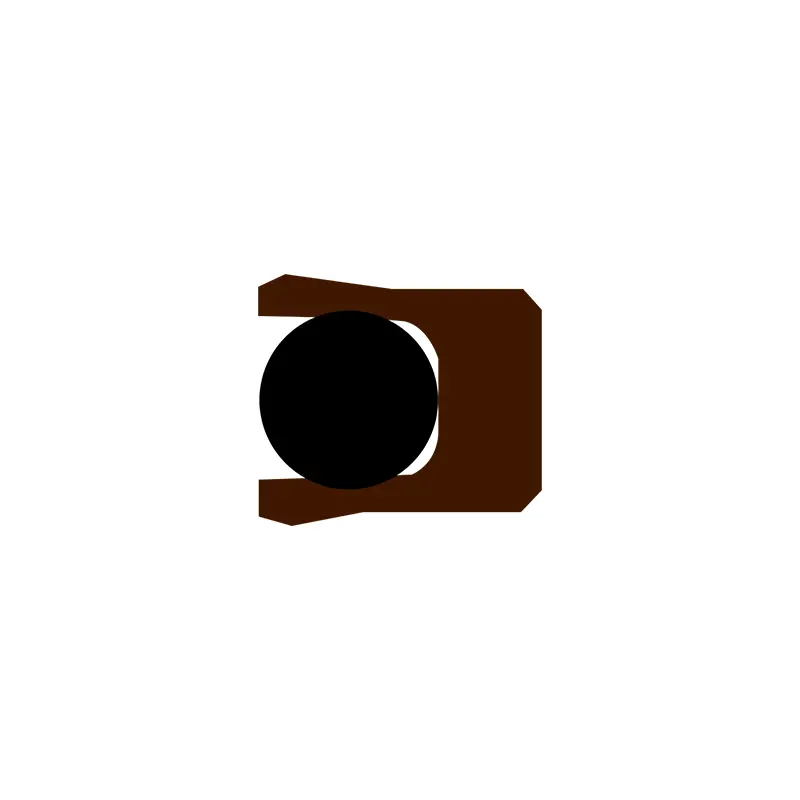

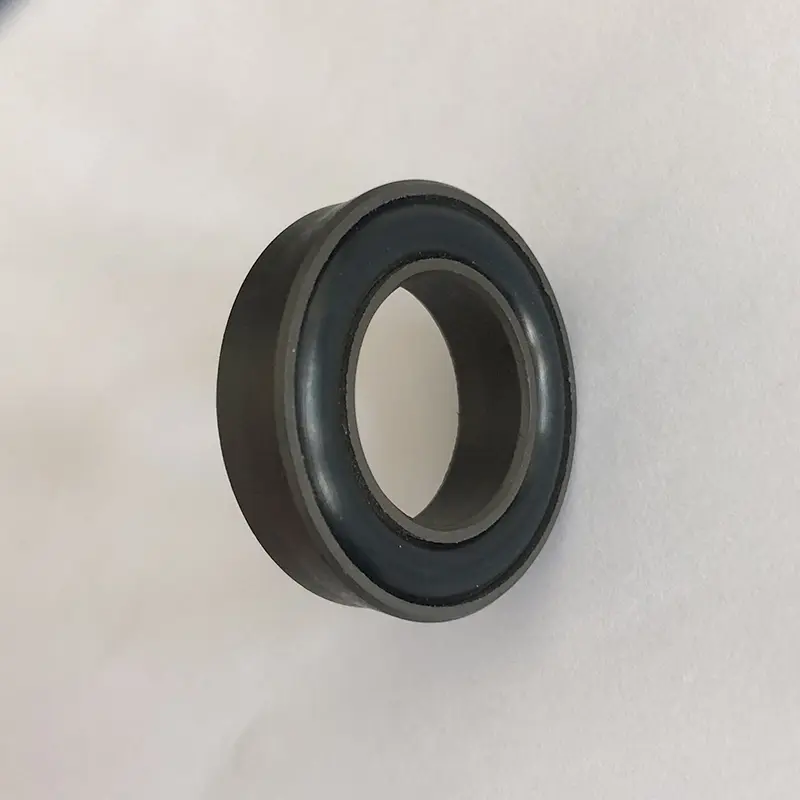

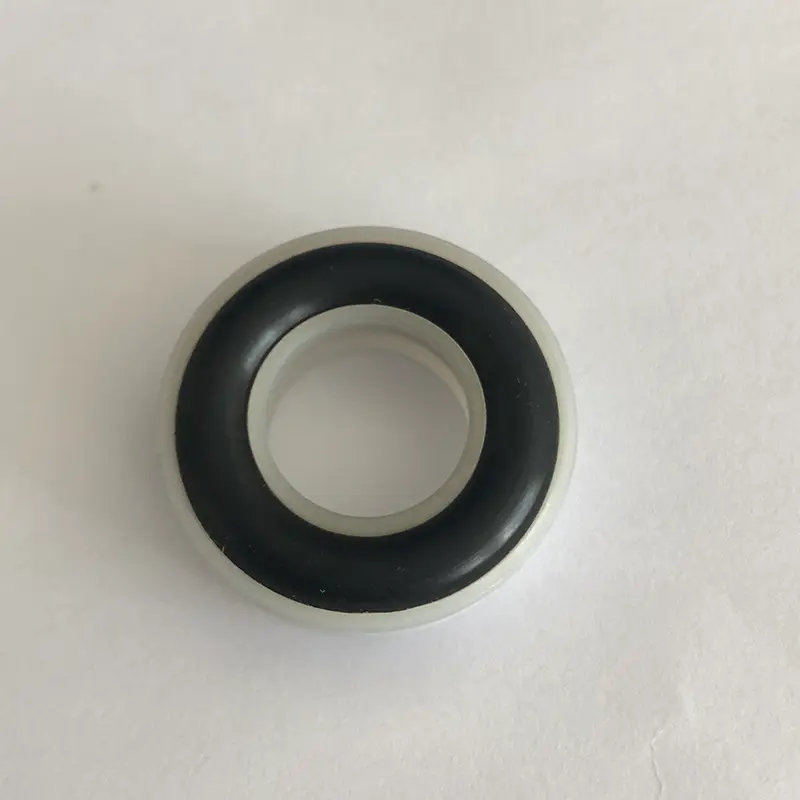

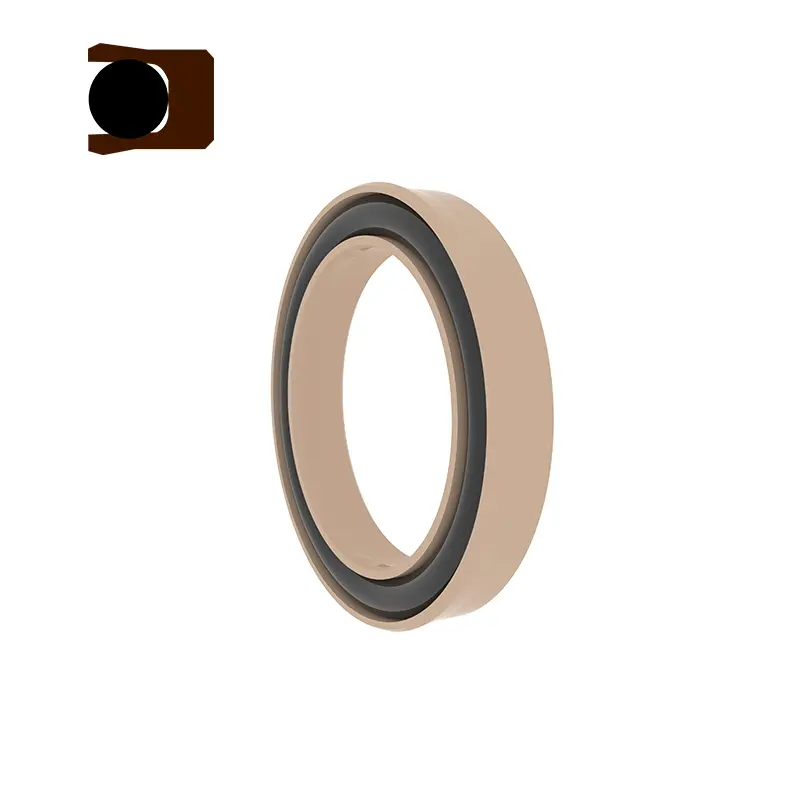

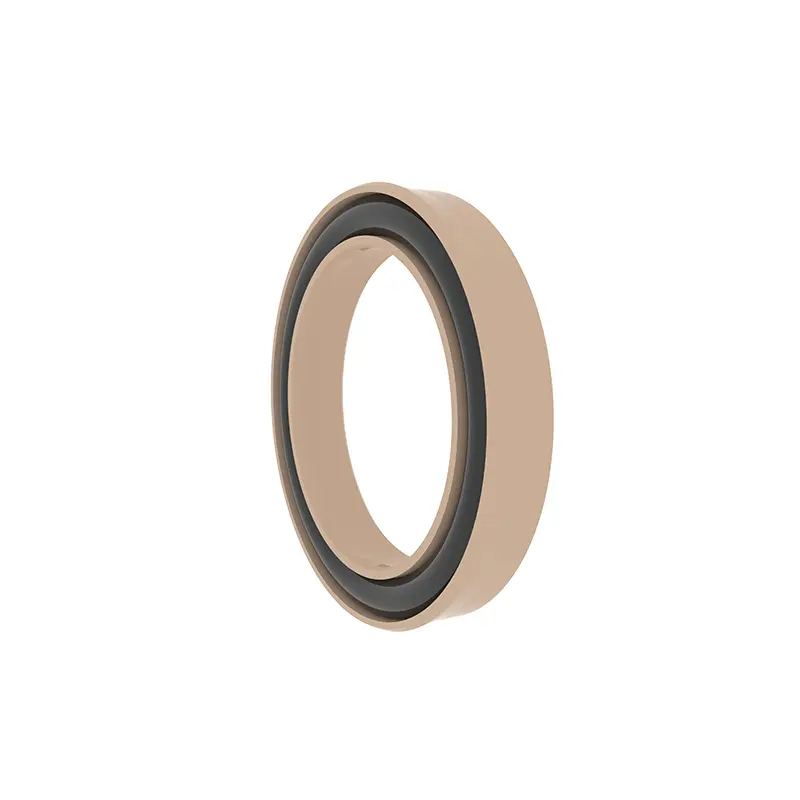

Il nostro RC16 è una tenuta a spina e RC16-B è un sigillo combinato a forma di Y. Le scanalature dei due sono uguali e possono essere installate nelle scanalature specificate da ML5514F e ISO3771.

In un altro prodotto di guarnizioni energizzate a molla radiale, la serie RC65, RC65 è una tenuta a spina e RC65-B è una tenuta a forma di Y. Hanno anche lo stesso design della scanalatura e possono essere installati nelle scanalature specificate da ML5514F e ISO3771.

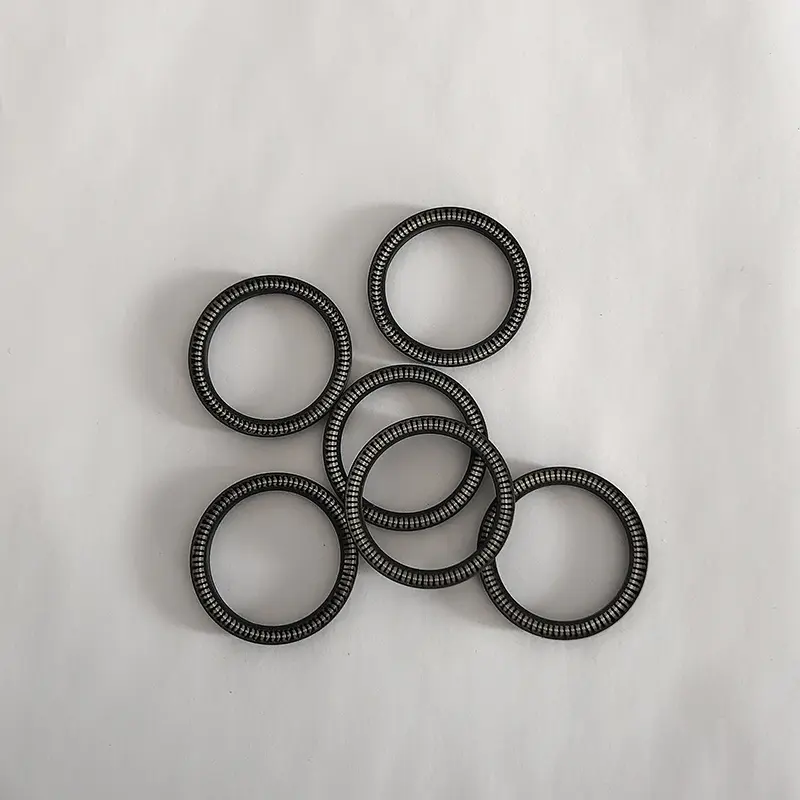

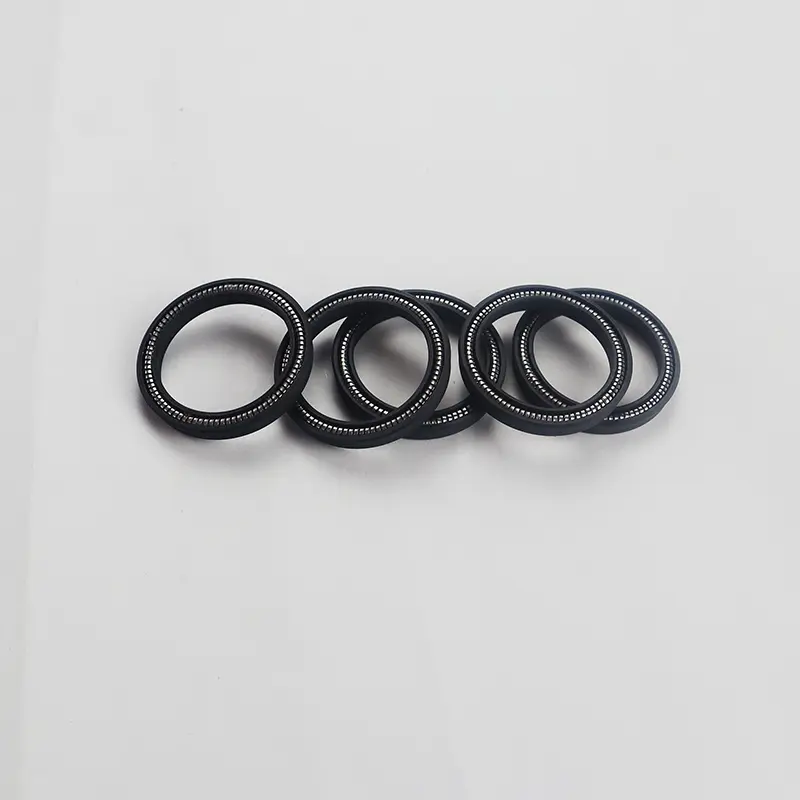

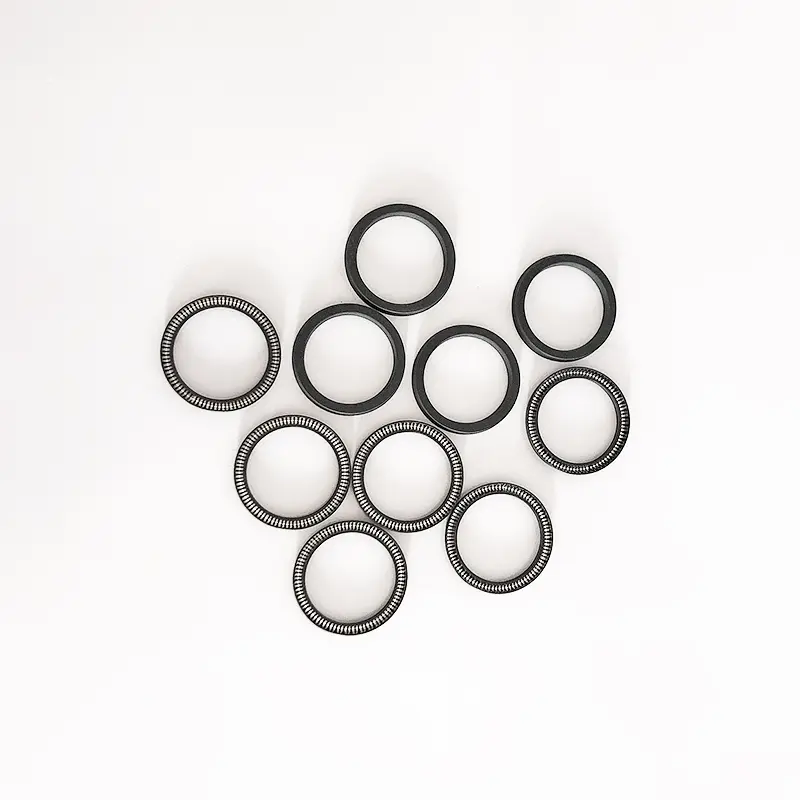

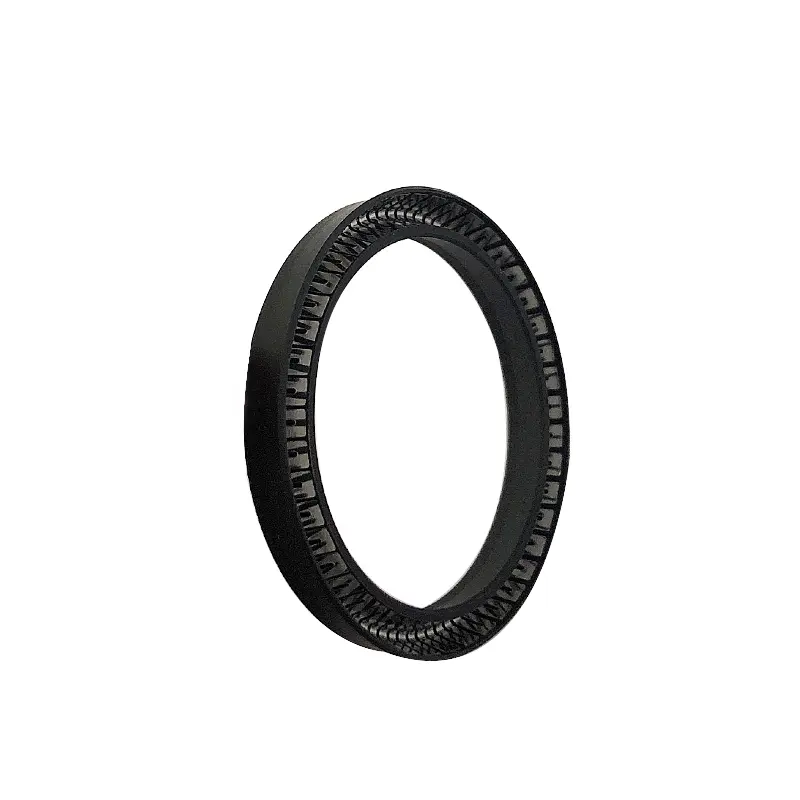

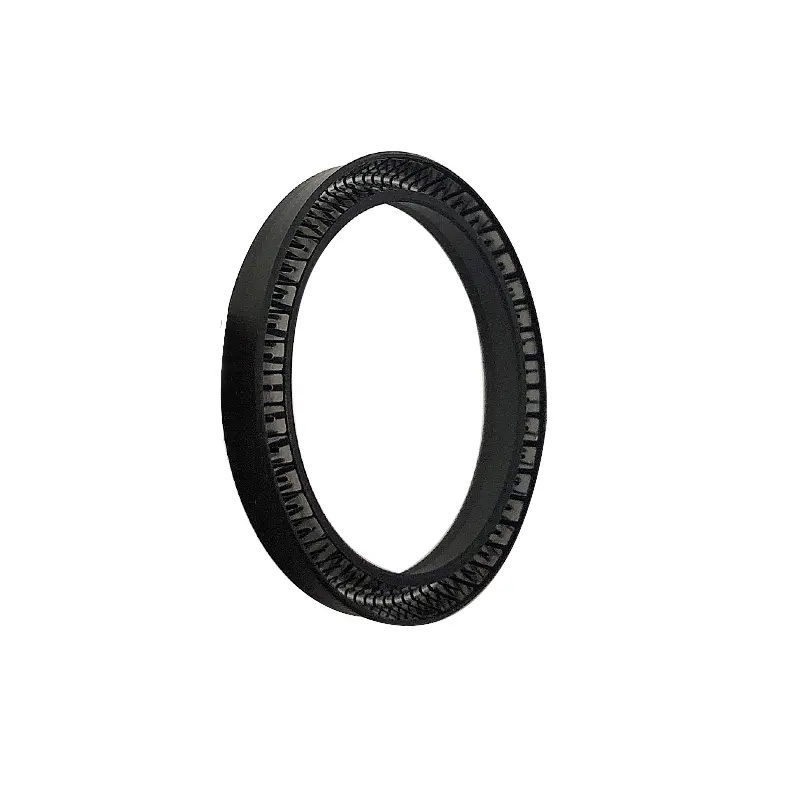

Le guarnizioni a spina RC16 e RC65 sono composte da molle in acciaio inossidabile e materie plastiche ad alta funzionalità. Le molle in acciaio inossidabile possono scegliere molle a V e molle a forma di O. Quando si utilizza RC16-B e RC65-B, è necessario selezionare ragionevolmente il materiale di elastomero corrispondente.

Entrambi i modelli di foche energizzate a molla radiale hanno alte prestazioni, intercambiabilità e ampia applicabilità. Sono adatti per le attrezzature idrauliche e pneumatiche che sigillano in condizioni di lavoro difficili e ambienti di media speciali, come chimica, petrolio, energia e altri campi. La molla in acciaio inossidabile fornisce una forza radiale stabile per garantire un effetto di tenuta a lungo termine, mentre la combinazione di materiali in plastica e elastomero ad alte prestazioni è adatta a mezzi ad alta pressione, ad alta velocità e corrosivi. La progettazione standardizzata della scanalatura semplifica l'installazione e la manutenzione e riduce il costo di utilizzo.

Funzionalità e applicazioni del prodotto:

Caratteristiche comuni di foche energizzate a molla radiale:

1. Può essere utilizzato per la reciproca, la rotazione (oscillazione) e la tenuta statica;

2. Applicabile a quasi tutti i fluidi e i media chimici;

3. Eccellenti prestazioni di tenuta per la tenuta ad alta e bassa pressione e sotto vuoto;

4. Attrito basso, piccola resistenza di partenza, movimento regolare, nessun striscio;

5. Lunga vita, può essere utilizzato per i sigilli di lubrificazione senza olio;

6. Sono disponibili una varietà di materiali per adattarsi a rapidi cambiamenti di temperatura e varie condizioni di lavoro complesse;

7. Nessun inquinamento al mezzo quando è in contatto con la circolazione di cibo e medicina;

8. Può essere sterilizzato, quasi nessun limite di periodo di conservazione.

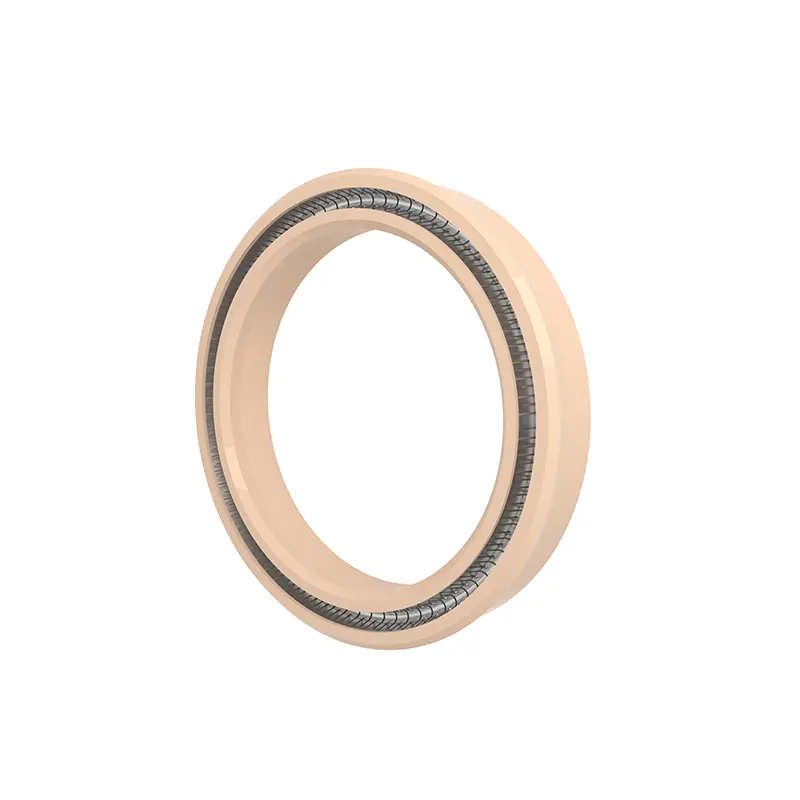

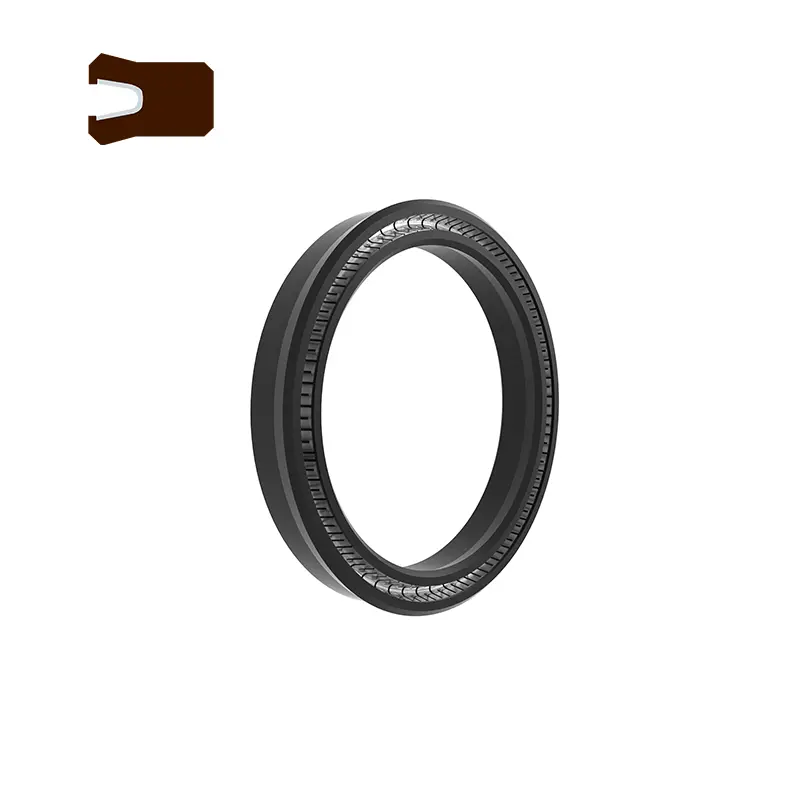

RC16

Condizioni di lavoro applicabili

Selezione del materiale

1. I materiali O-ring abbinati possono essere: R01 in gomma nitrile (NBR), fluorobber R02 (FKM), ecc.

2. Materiali ad anello di tenuta: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, ecc.

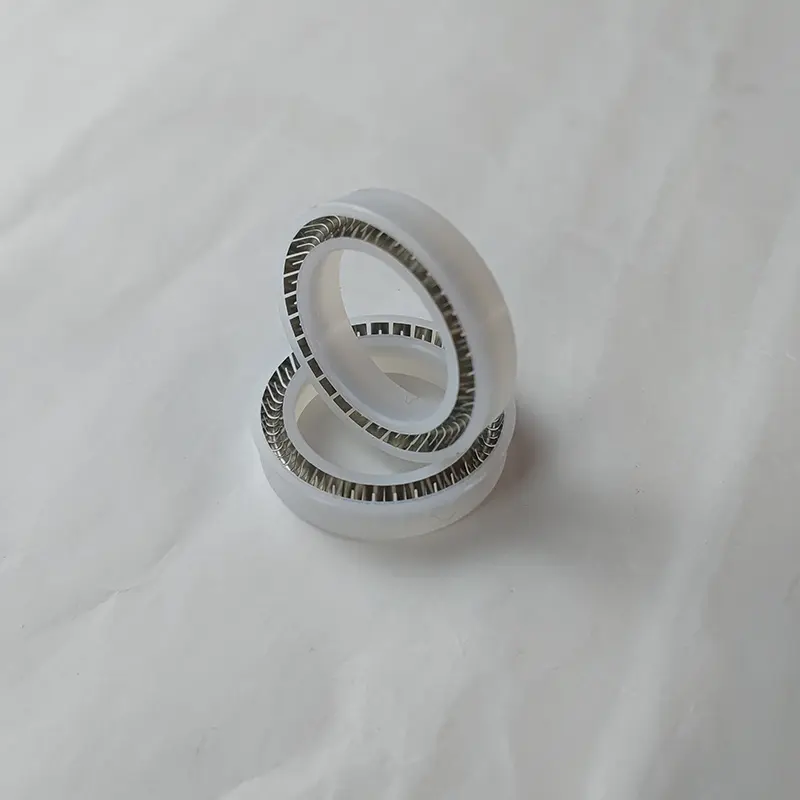

3. Le molle in acciaio inossidabile possono essere selezionate da molle a forma di O e molle a V.

Esempio di ordinazione

RC16-40-PTFE4+V Diametro dell'albero 40, il materiale dell'anello di tenuta è PTFE4, la molla in acciaio inossidabile è molla a V

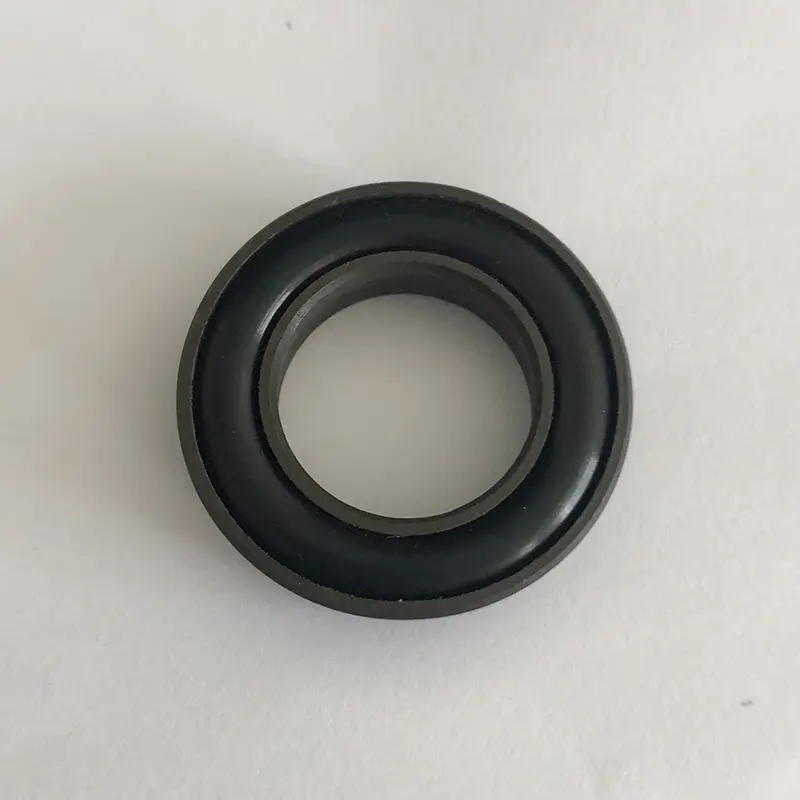

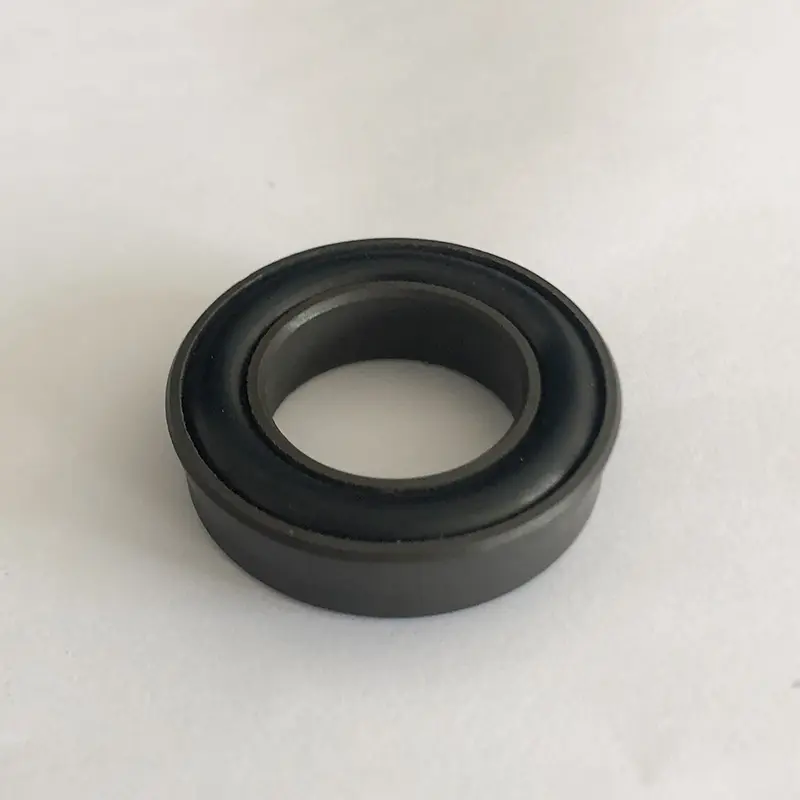

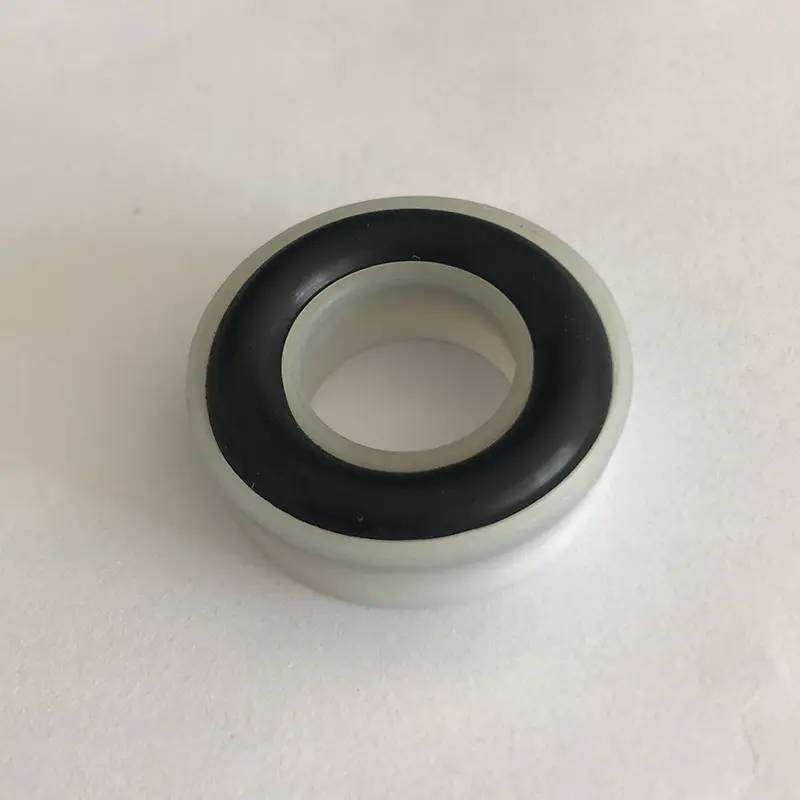

RC16-B-40-PTFE4+R02 Diametro dell'albero è 40, il materiale dell'anello di tenuta è PTFE4, O-ring corrispondente è fluororubber

Tabella dei parametri delle specifiche (è disponibile qualsiasi dimensione all'interno dell'intervallo dei parametri)

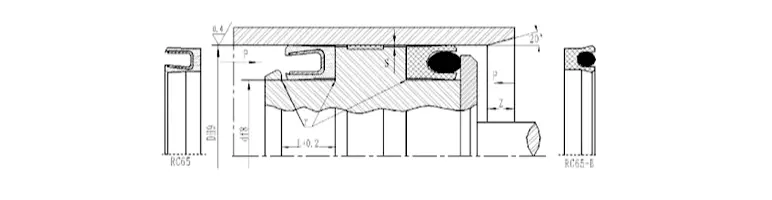

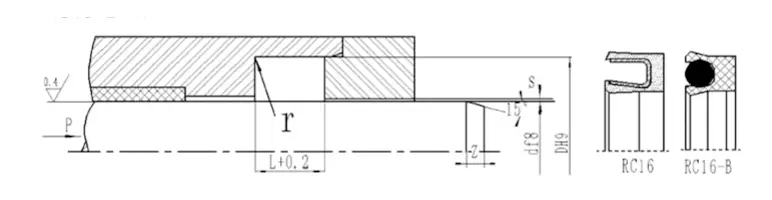

Installazione della guarnizione del padella: generalmente utilizzare una scanalatura aperta e per l'installazione di una scanalatura chiusa, consultare l'installazione della guarnizione della padella.

Tabella delle dimensioni delle specifiche (le specifiche richieste non sono in questa tabella, contattare la nostra azienda, possiamo fornire prodotti fino a 1600 mm.)

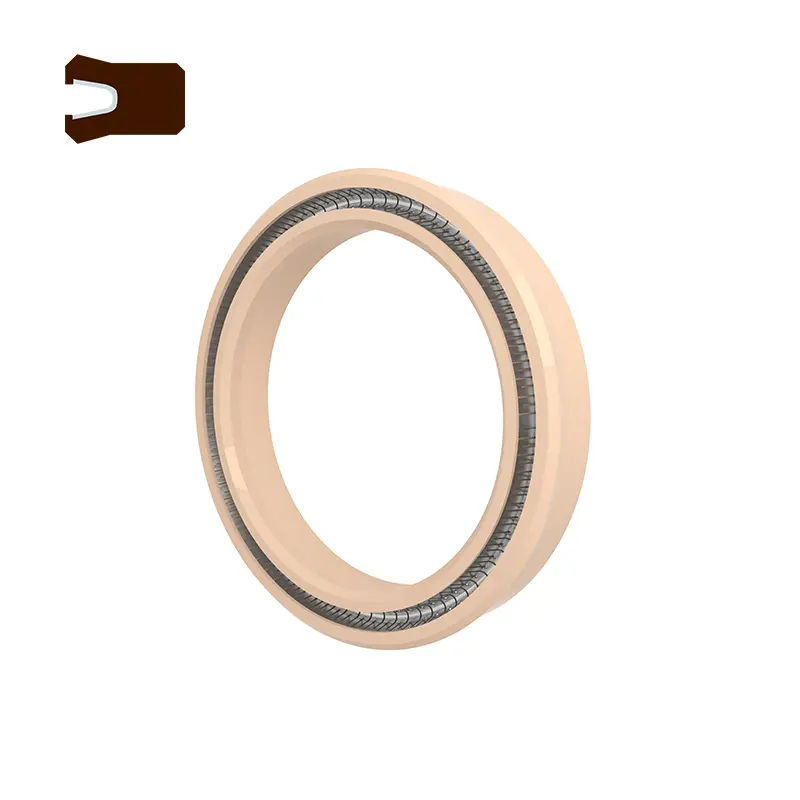

RC65

Condizioni di lavoro applicabili

1. I materiali O-ring abbinati possono essere: R01 in gomma nitrile (NBR), fluorobber R02 (FKM), ecc.

2. Materiali ad anello di tenuta: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, ecc.

3. Le molle in acciaio inossidabile possono essere selezionate da molle a forma di O e molle a V.

Esempio di ordinazione

RC65-40-PTFE4+V Diametro del cilindro 40, il materiale dell'anello di tenuta è PTFE4, la molla in acciaio inossidabile è molla a V

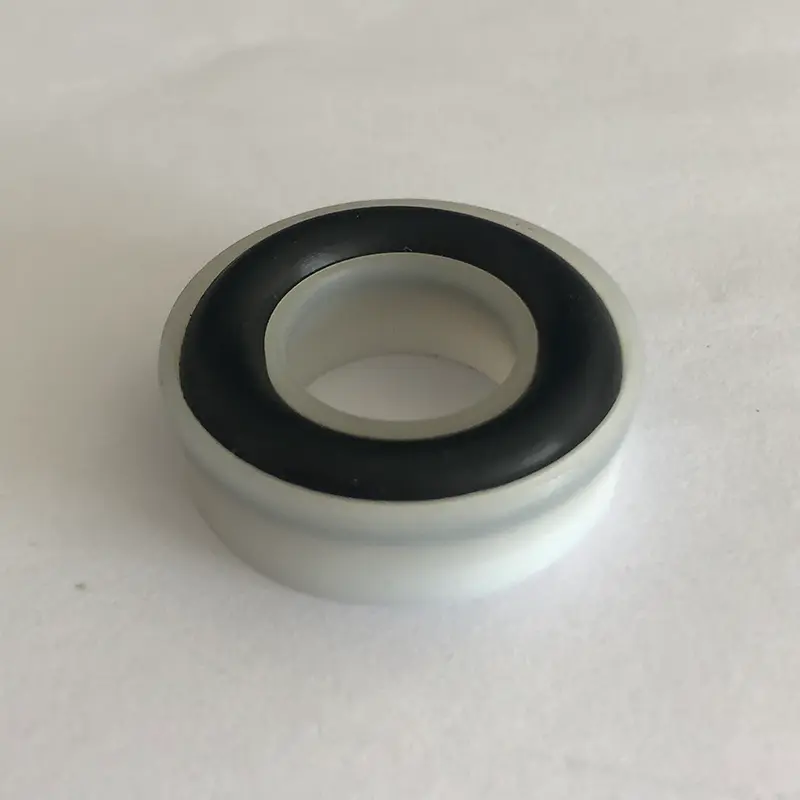

RC65-B-40-PTFE4+R02 Diametro del cilindro è 40, il materiale dell'anello di tenuta è PTFE4, O-ring corrispondente è fluororubber

Tabella dei parametri delle specifiche (è disponibile qualsiasi dimensione all'interno dell'intervallo dei parametri)
