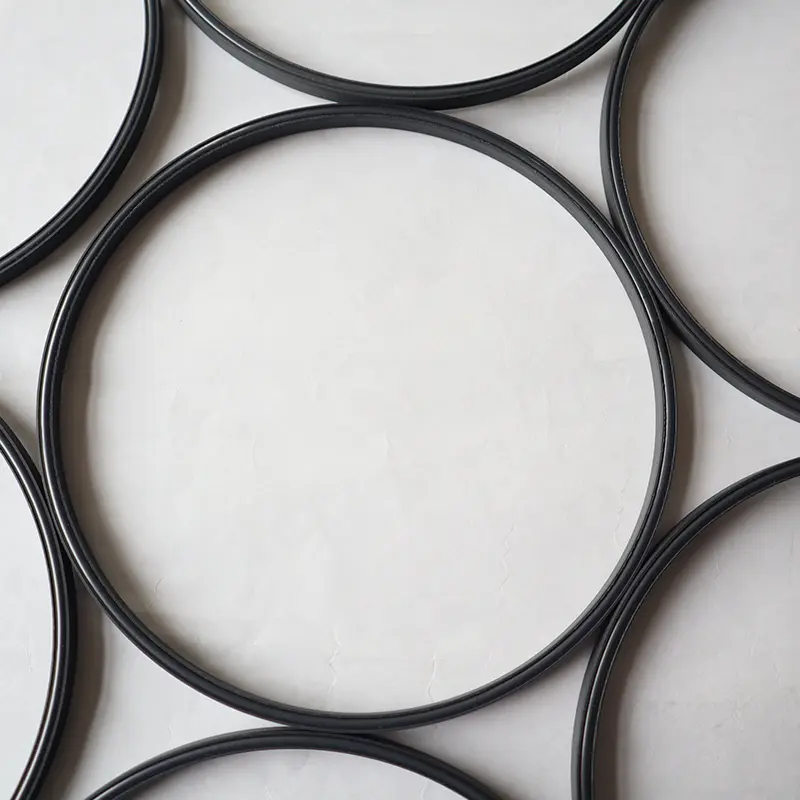

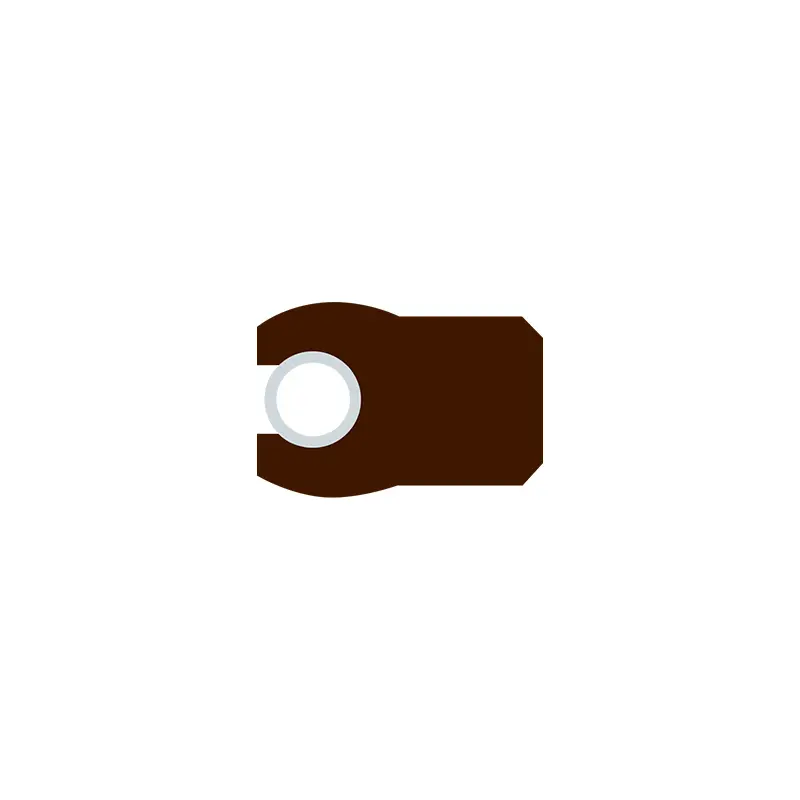

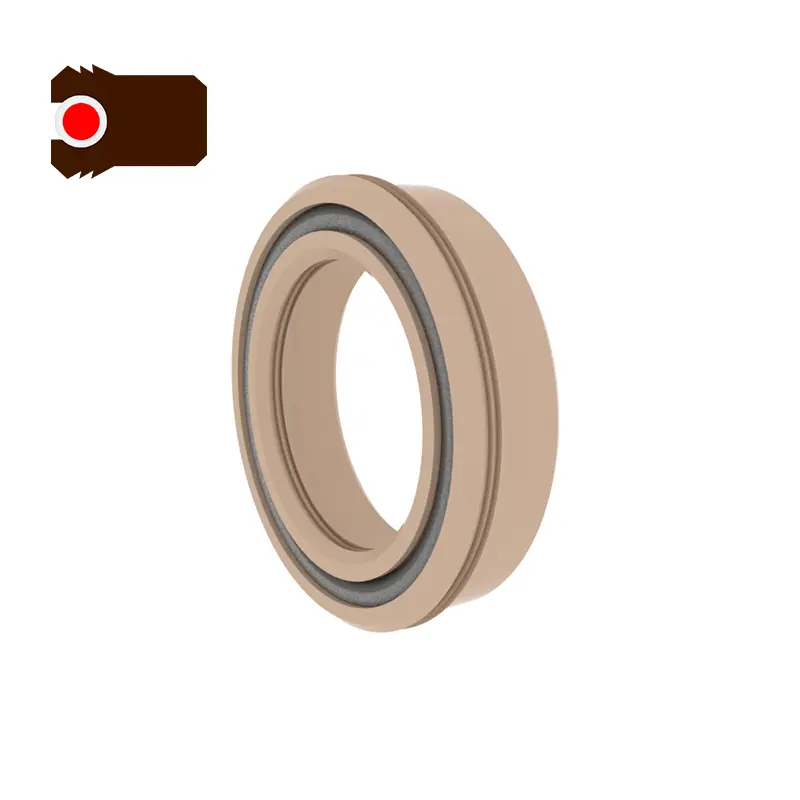

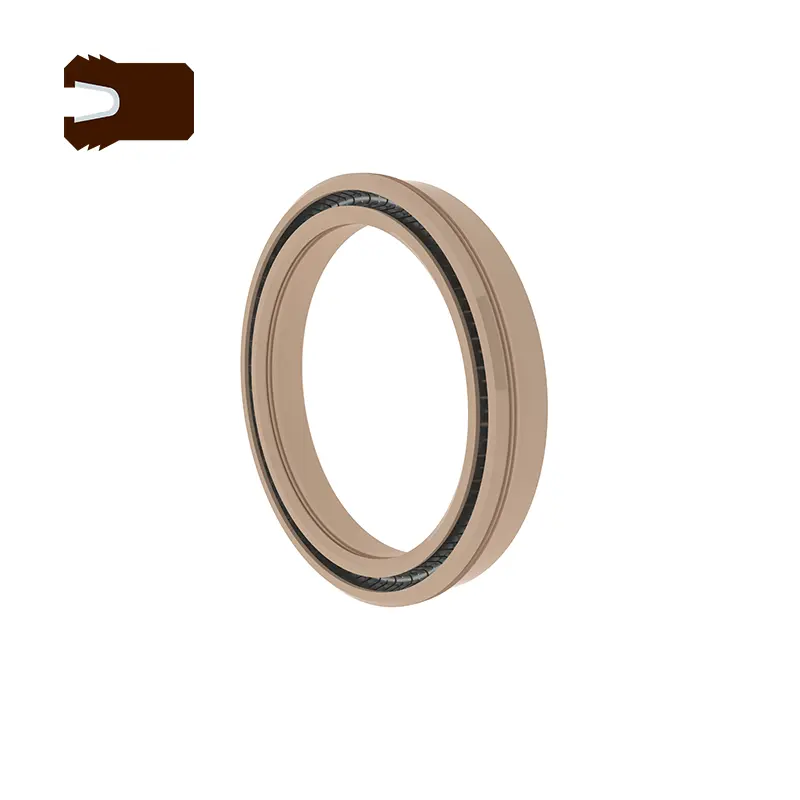

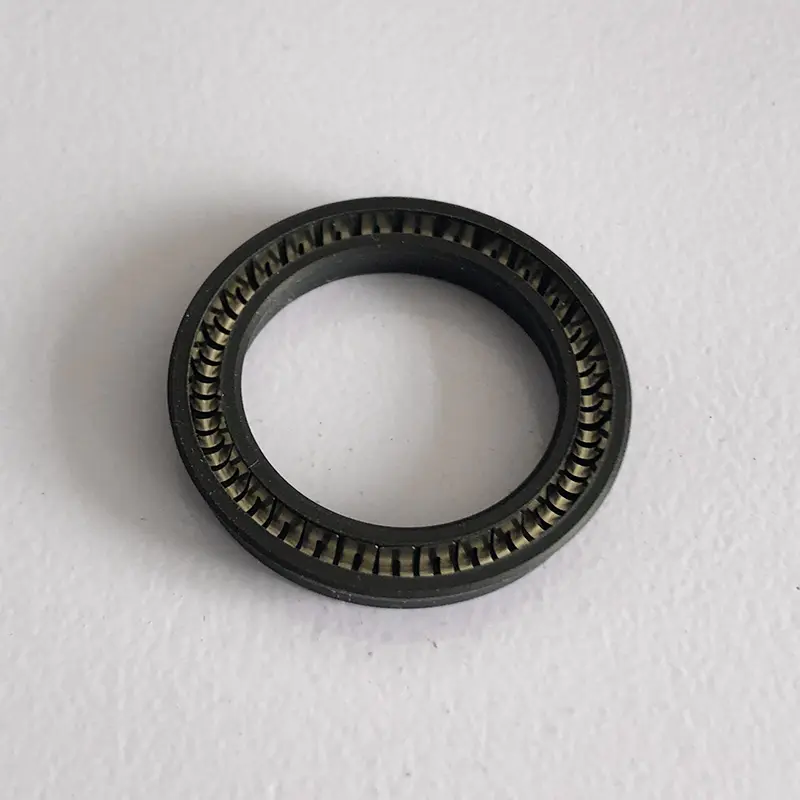

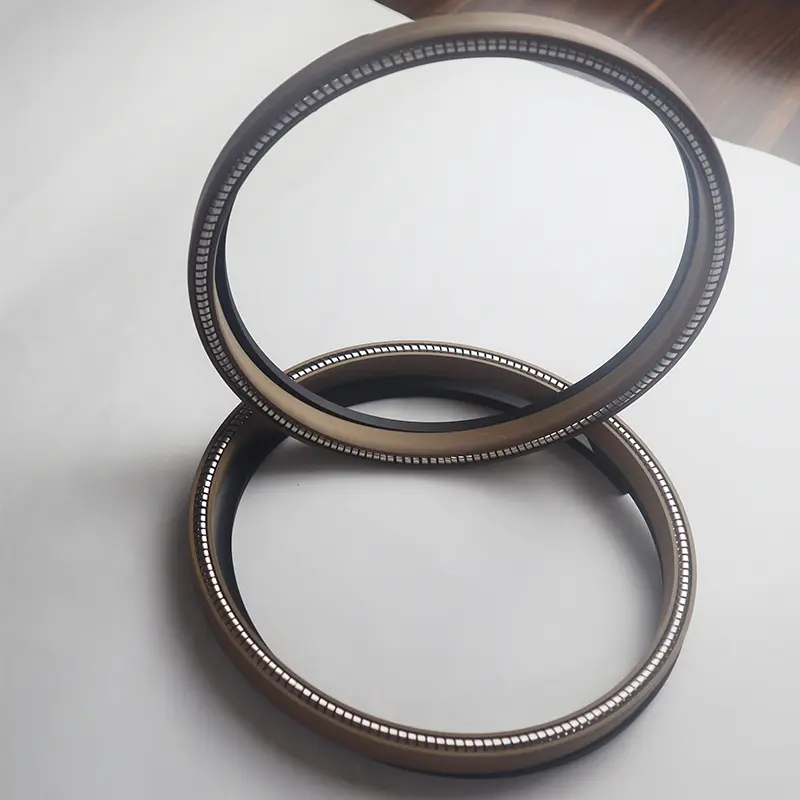

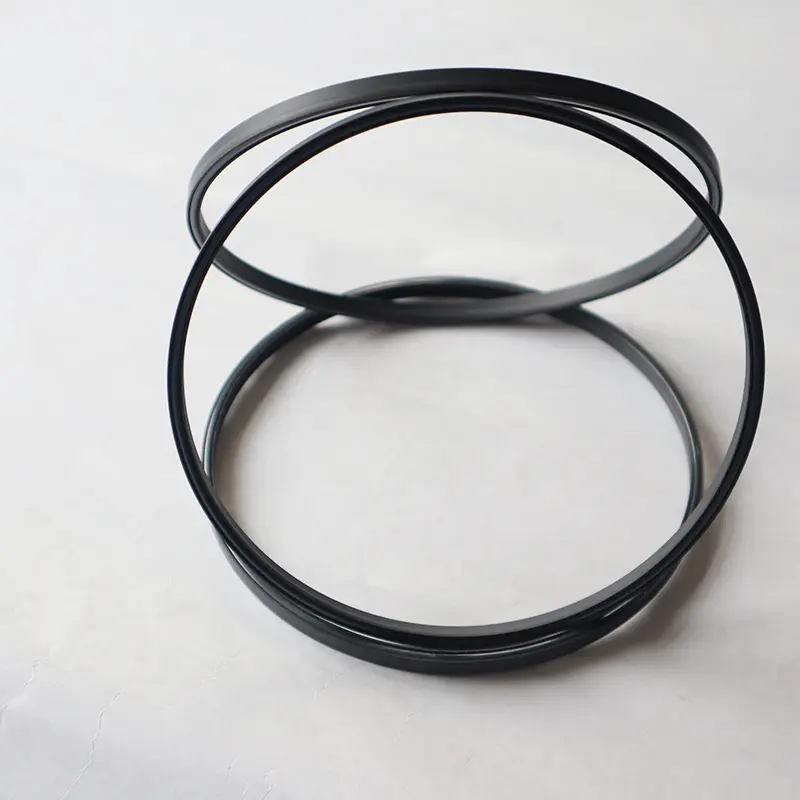

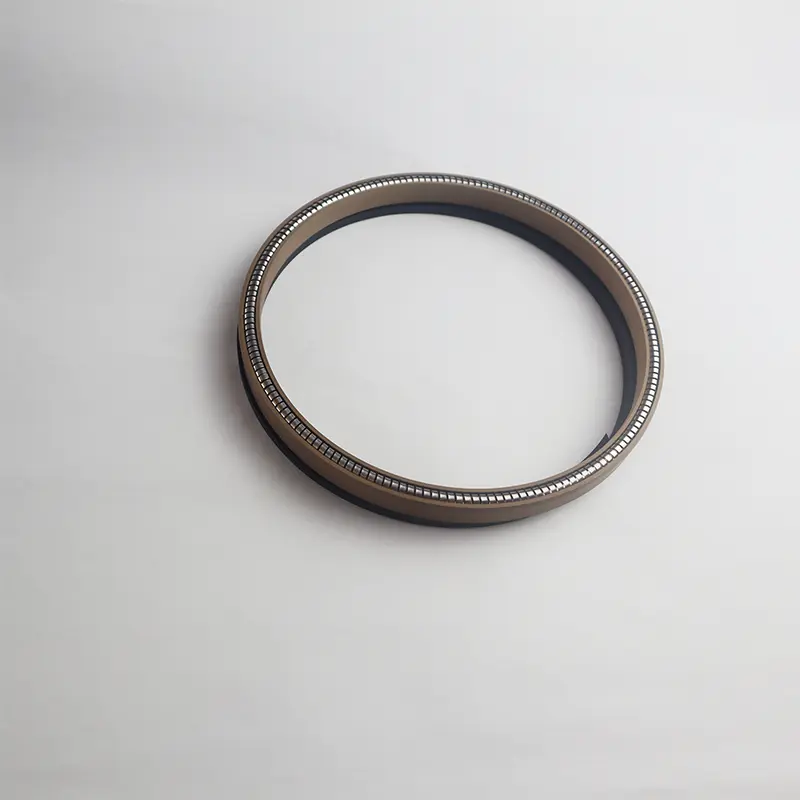

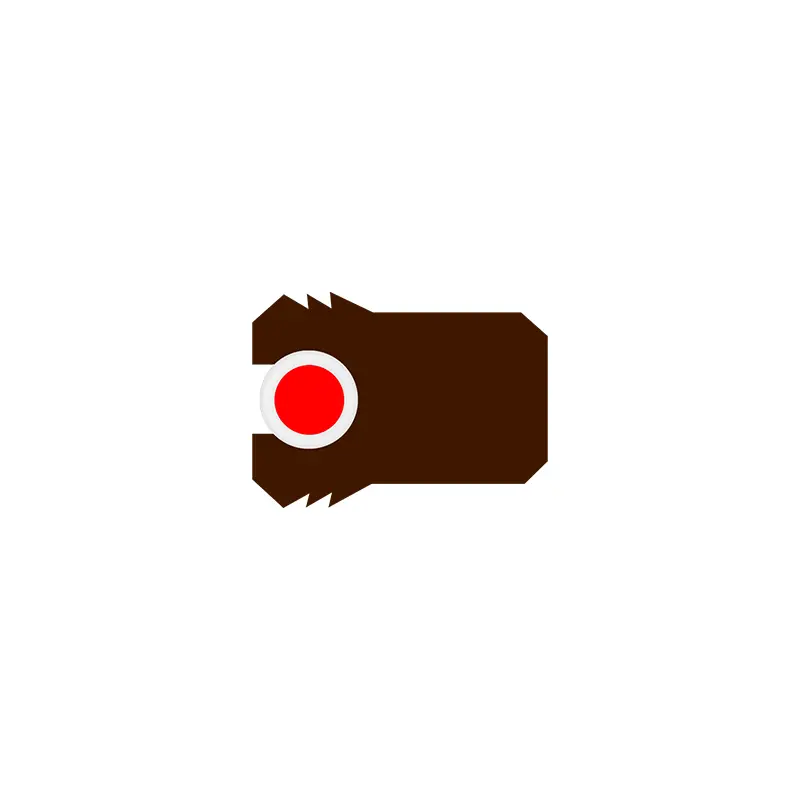

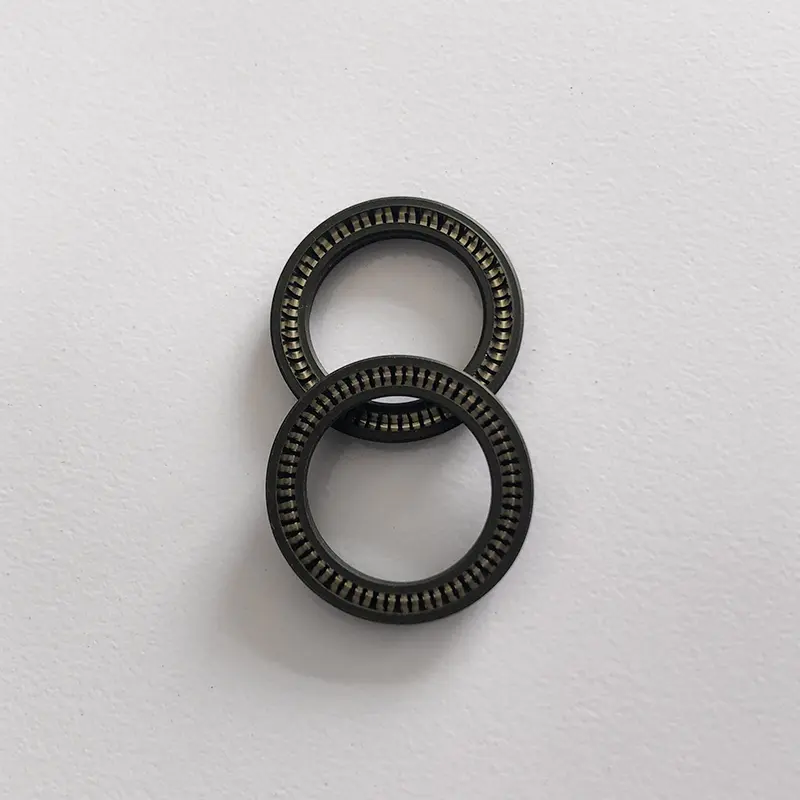

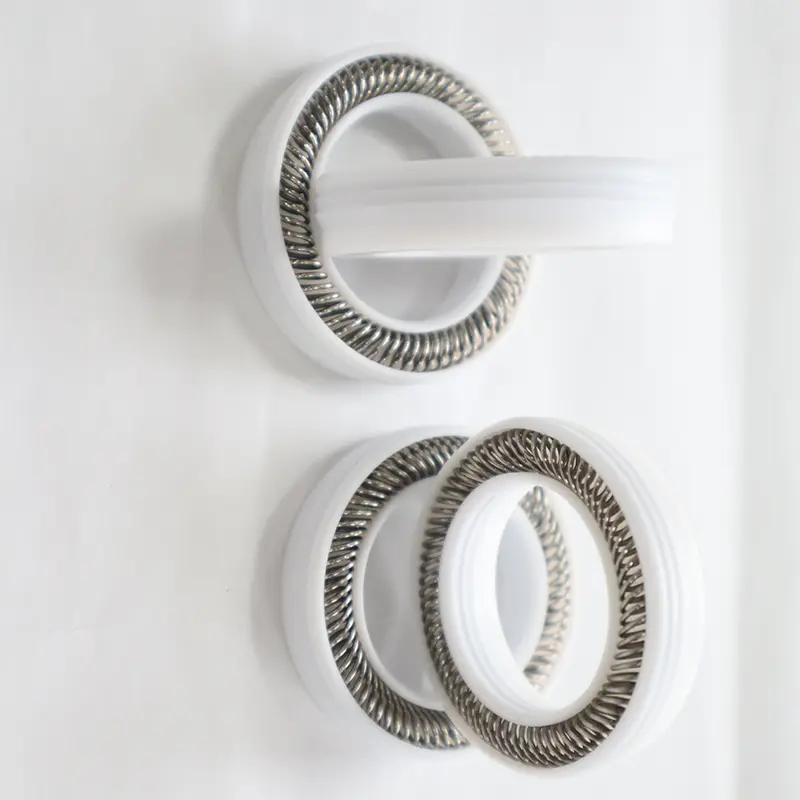

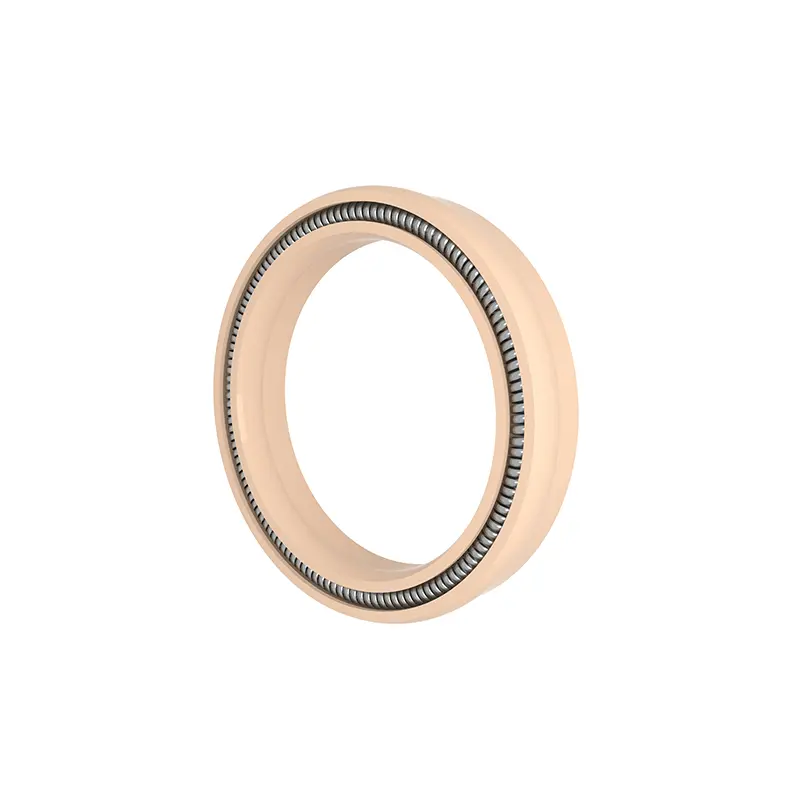

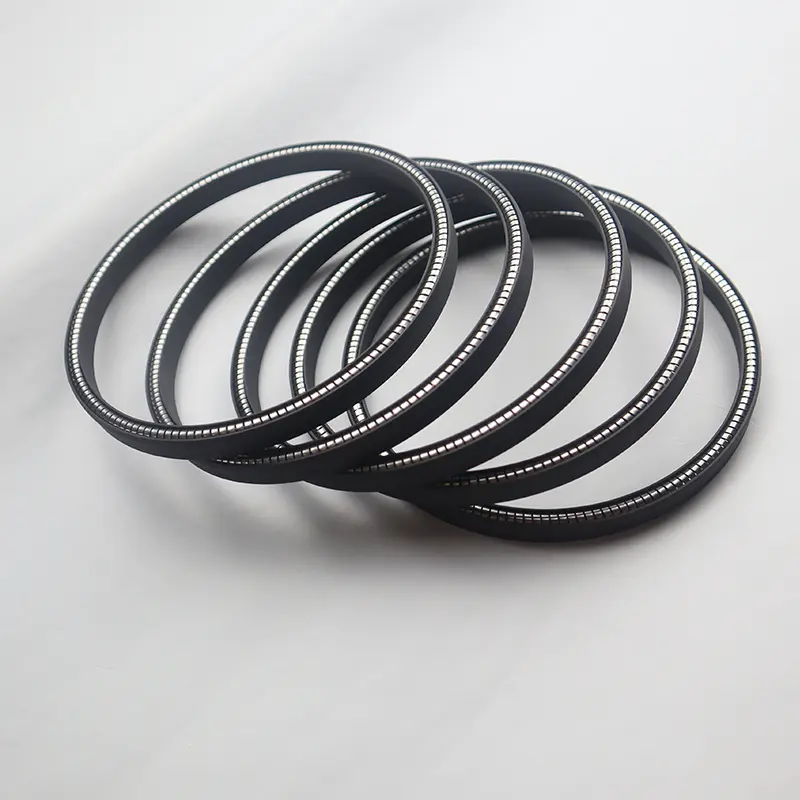

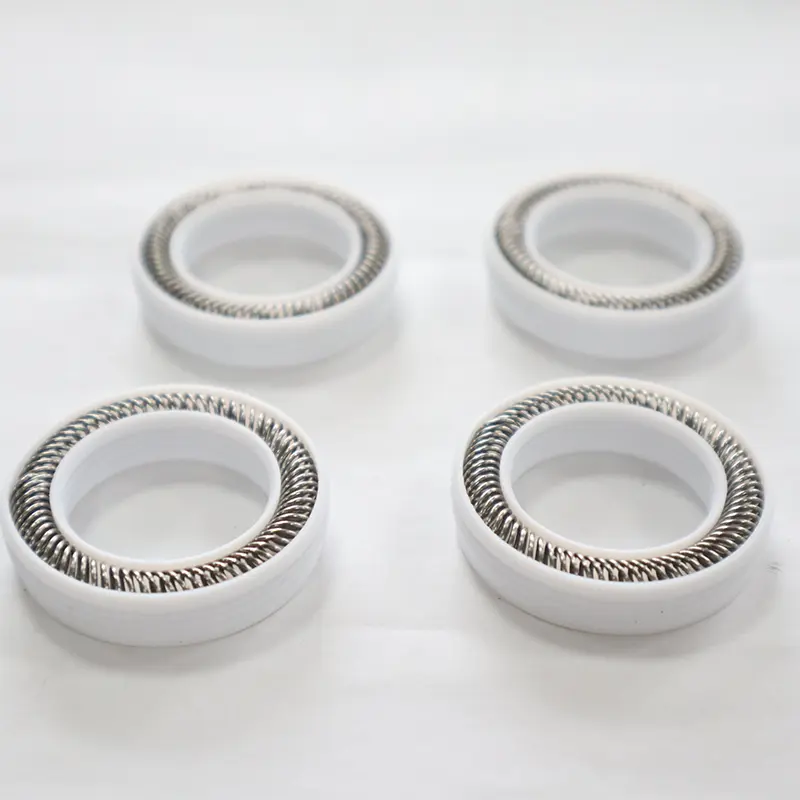

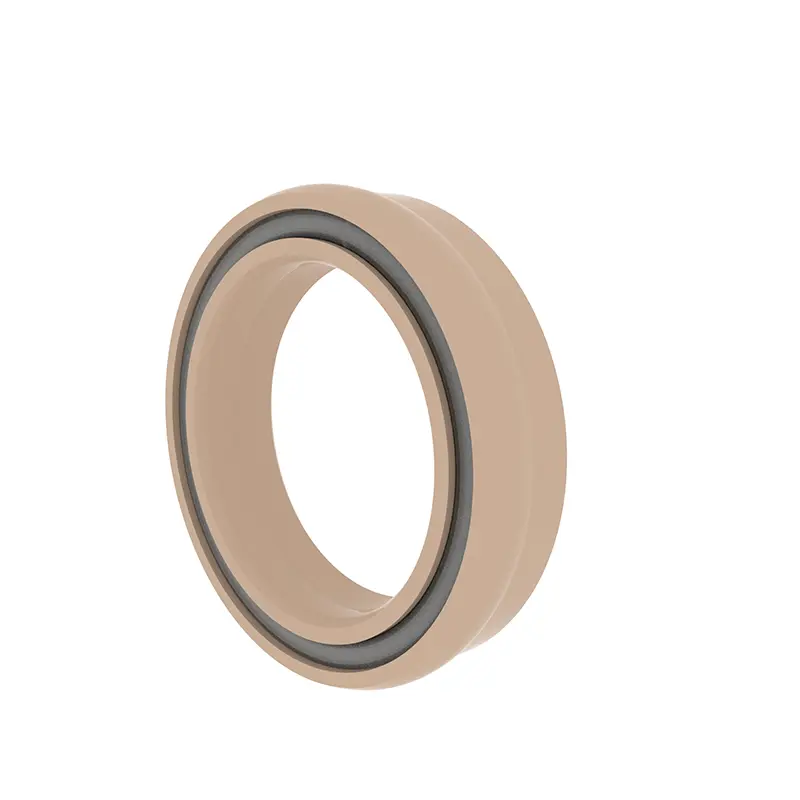

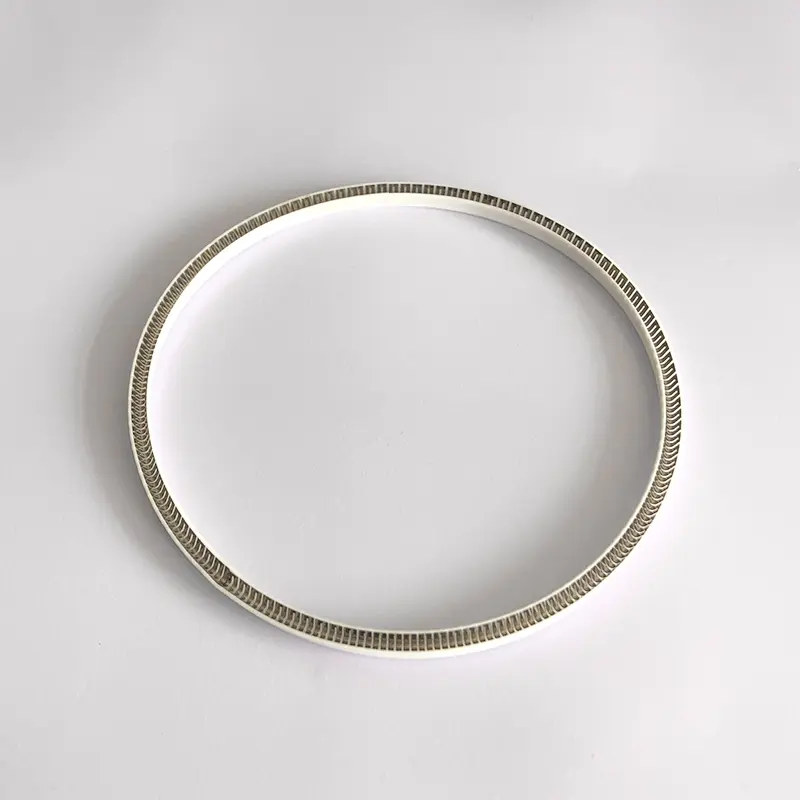

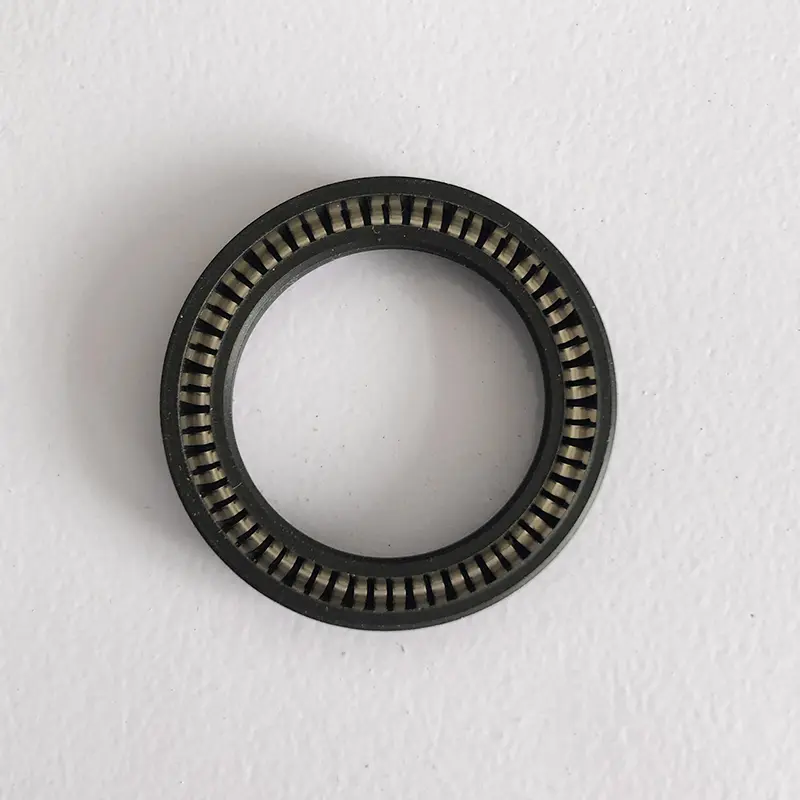

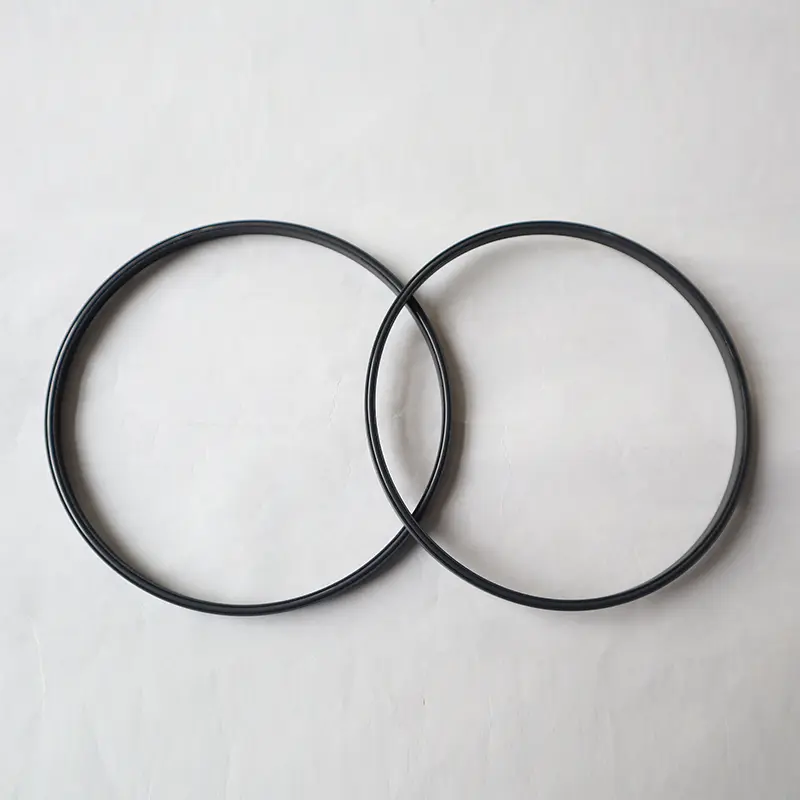

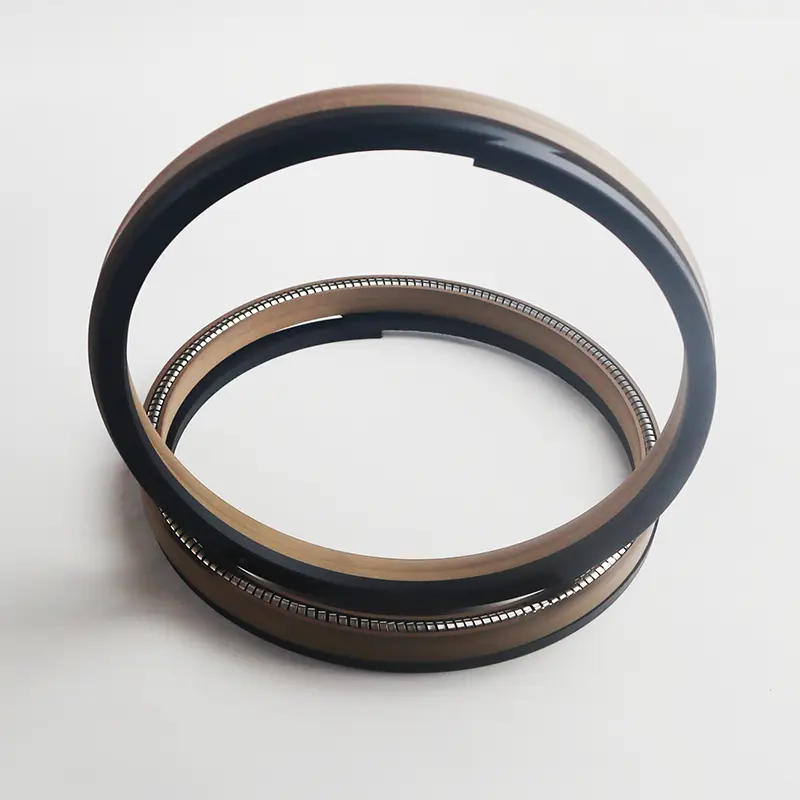

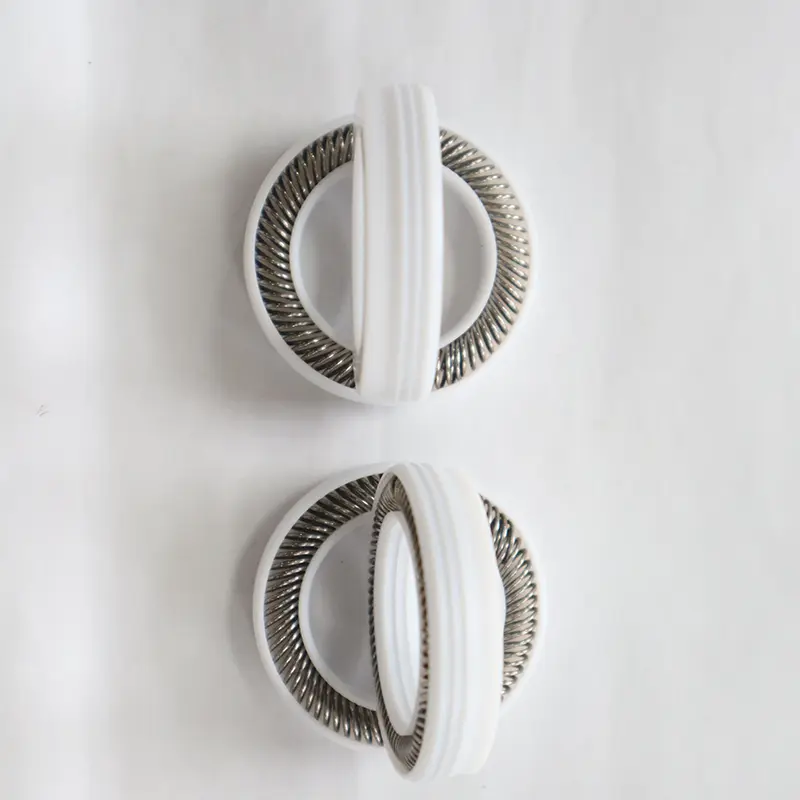

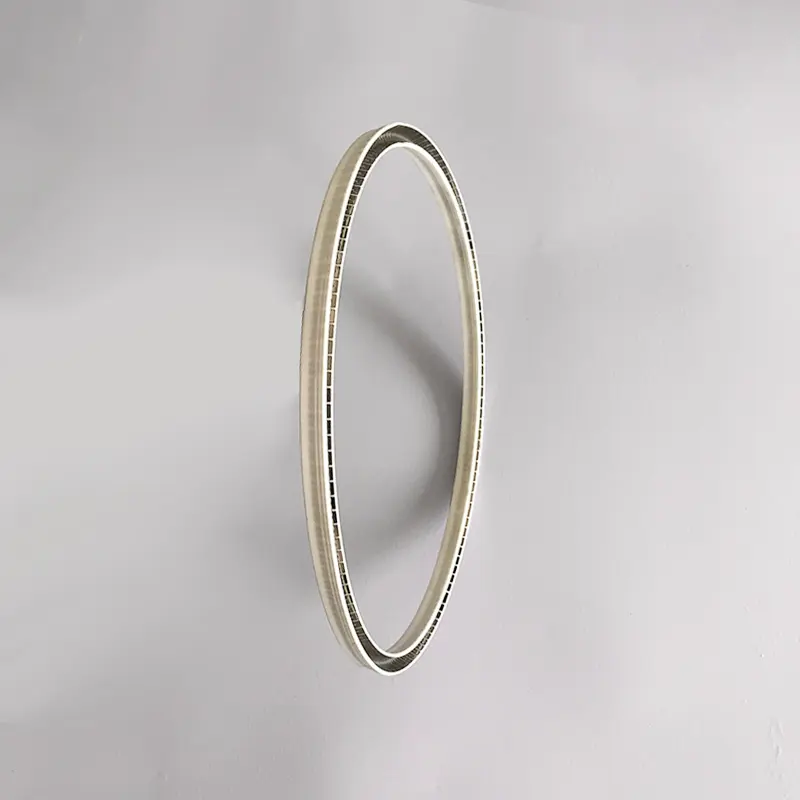

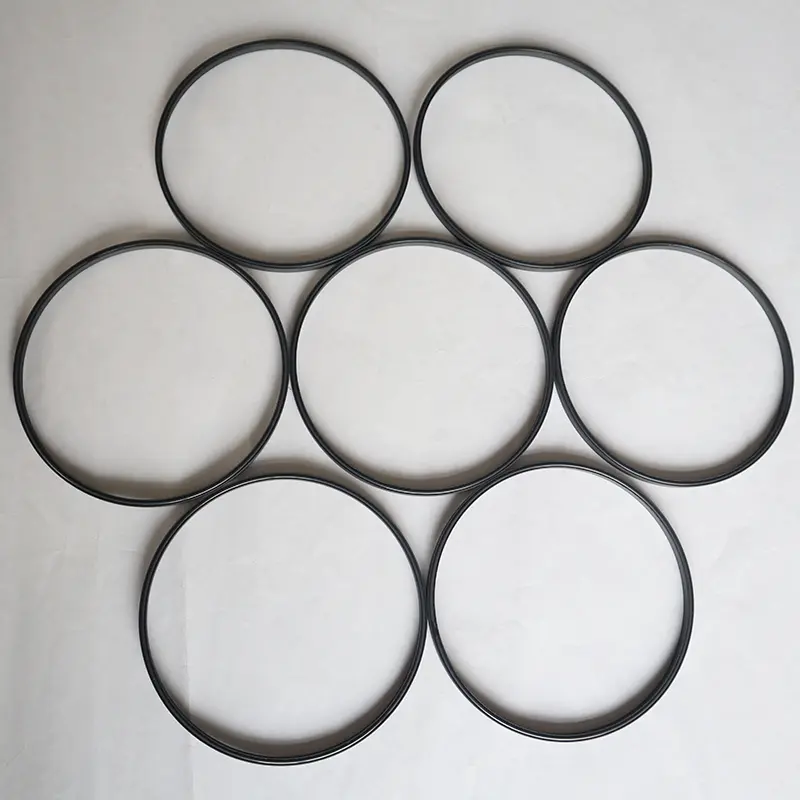

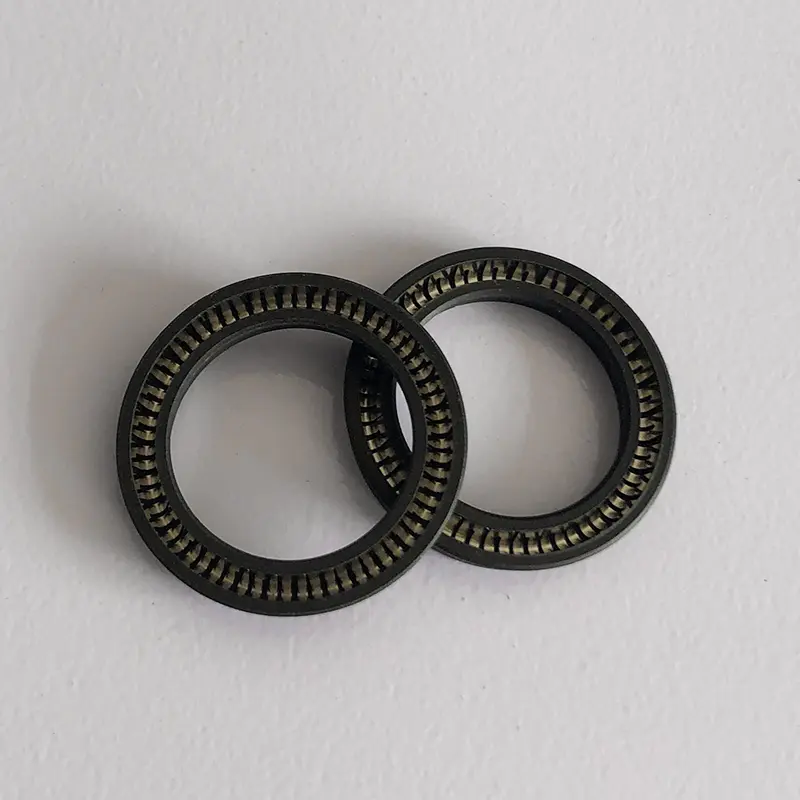

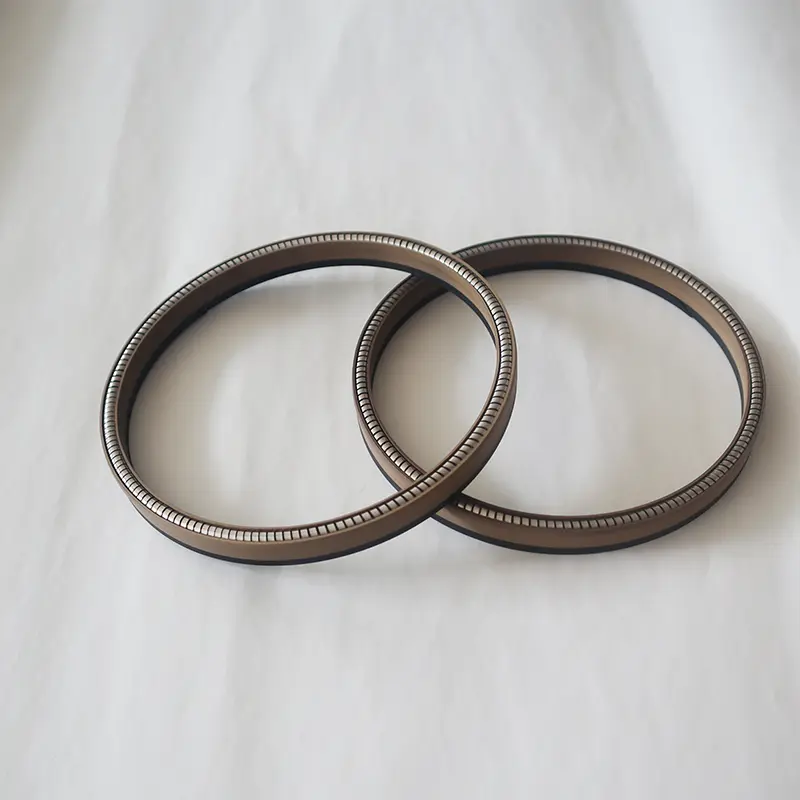

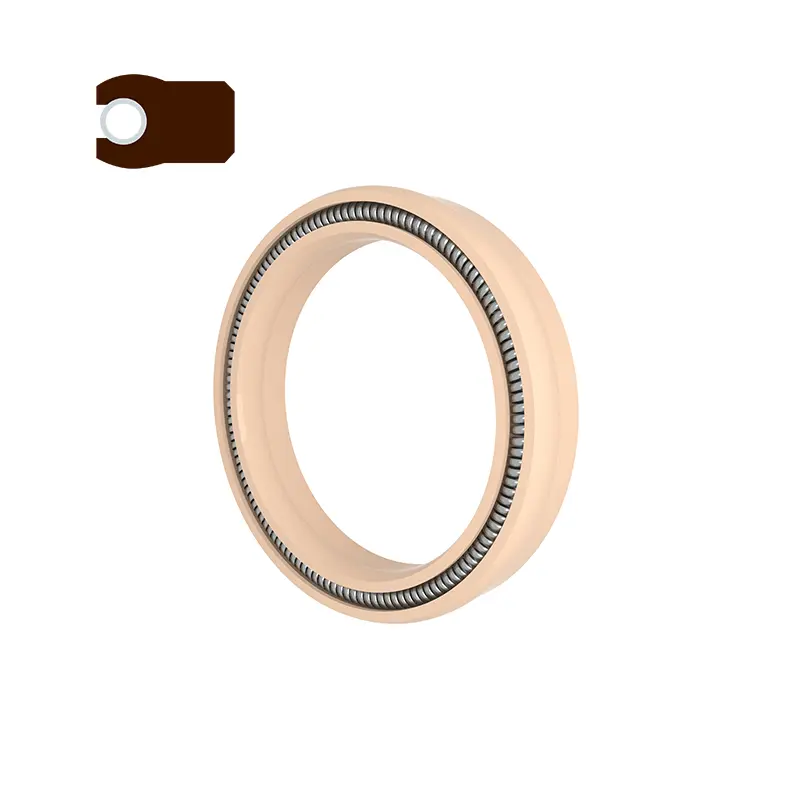

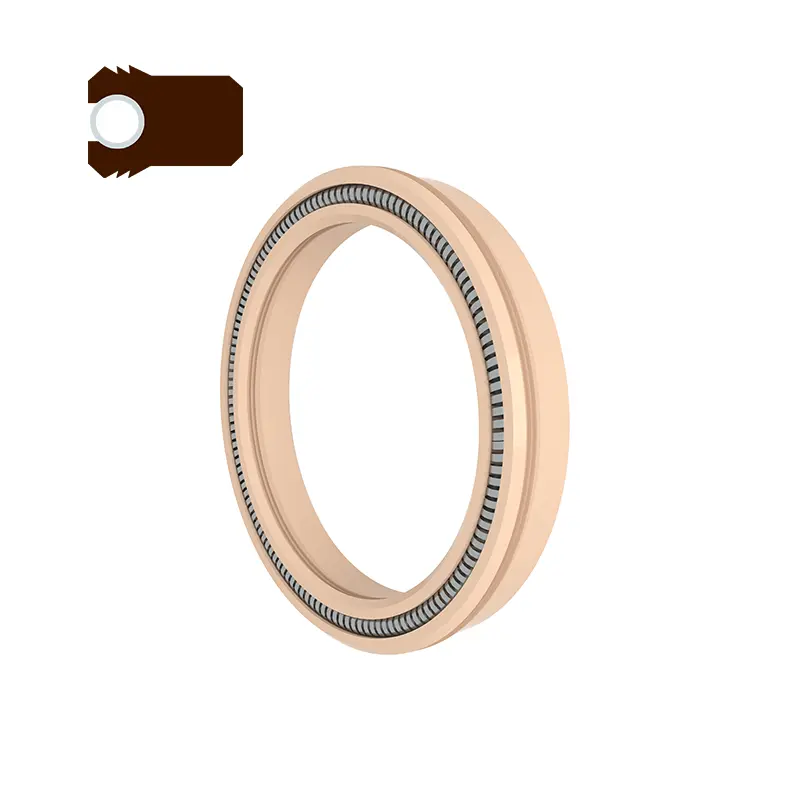

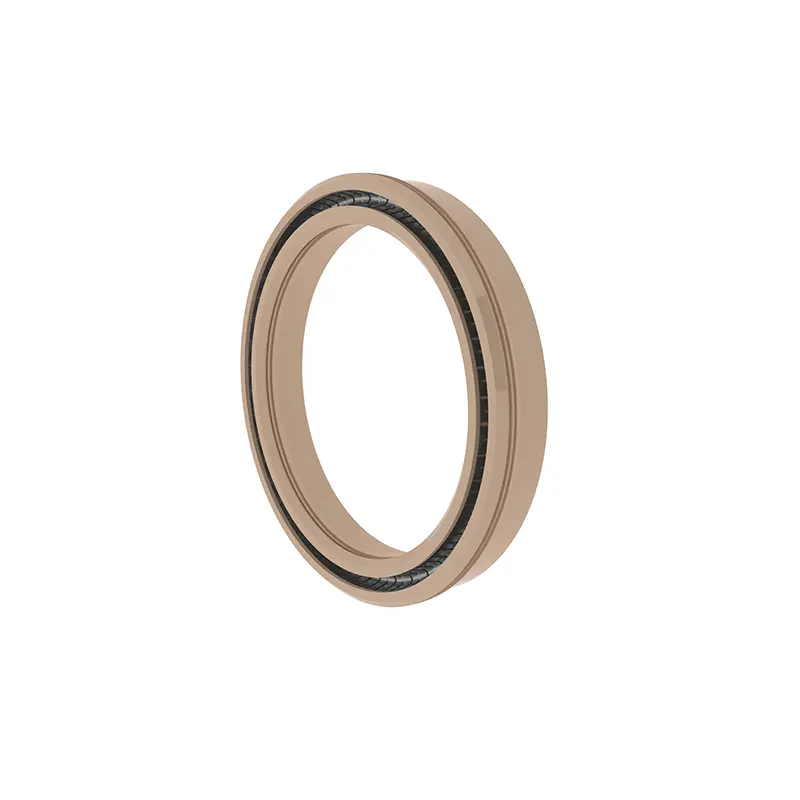

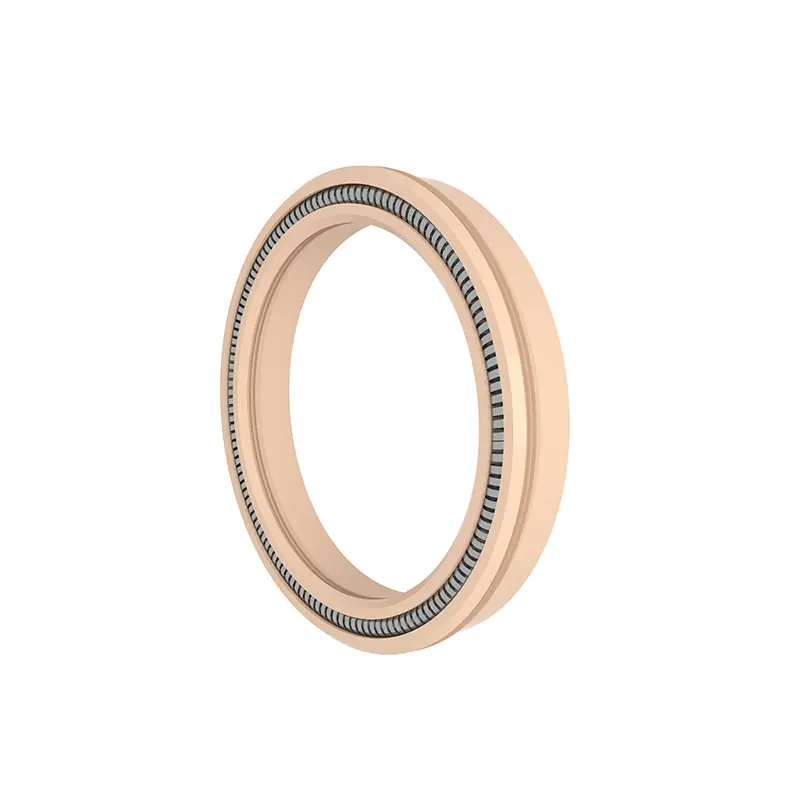

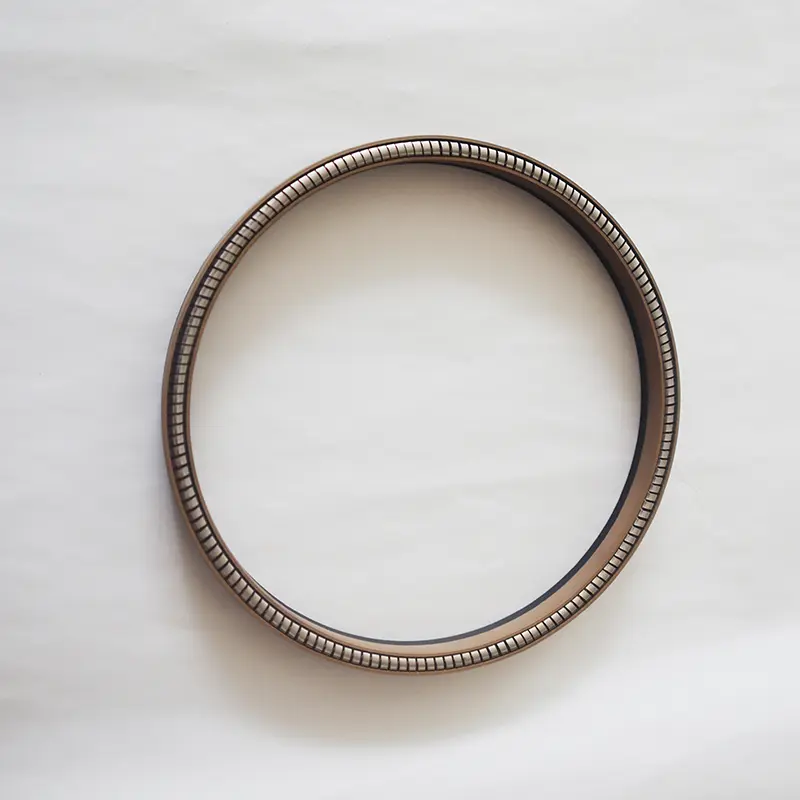

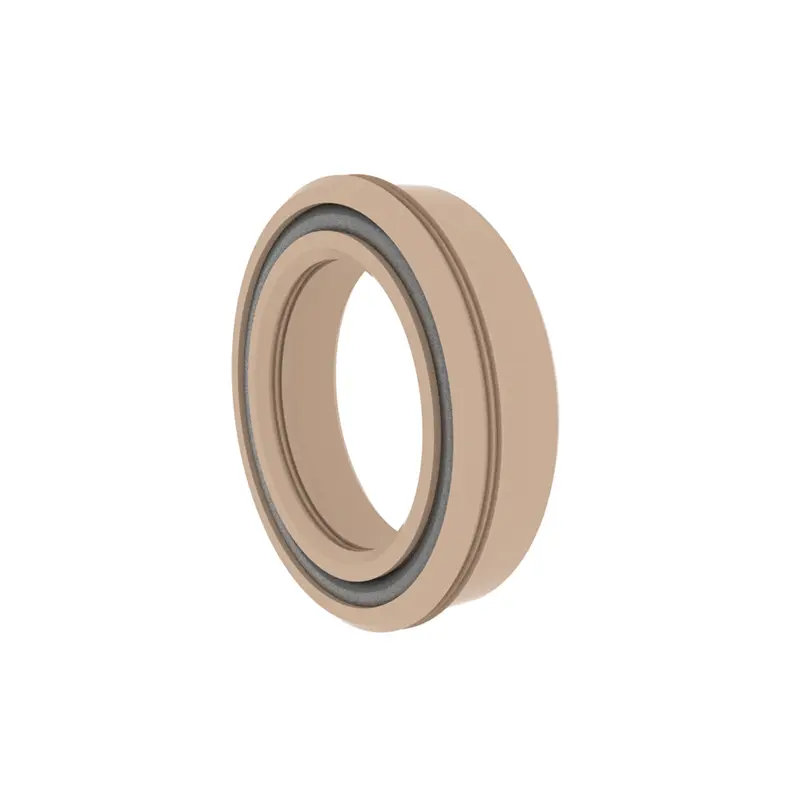

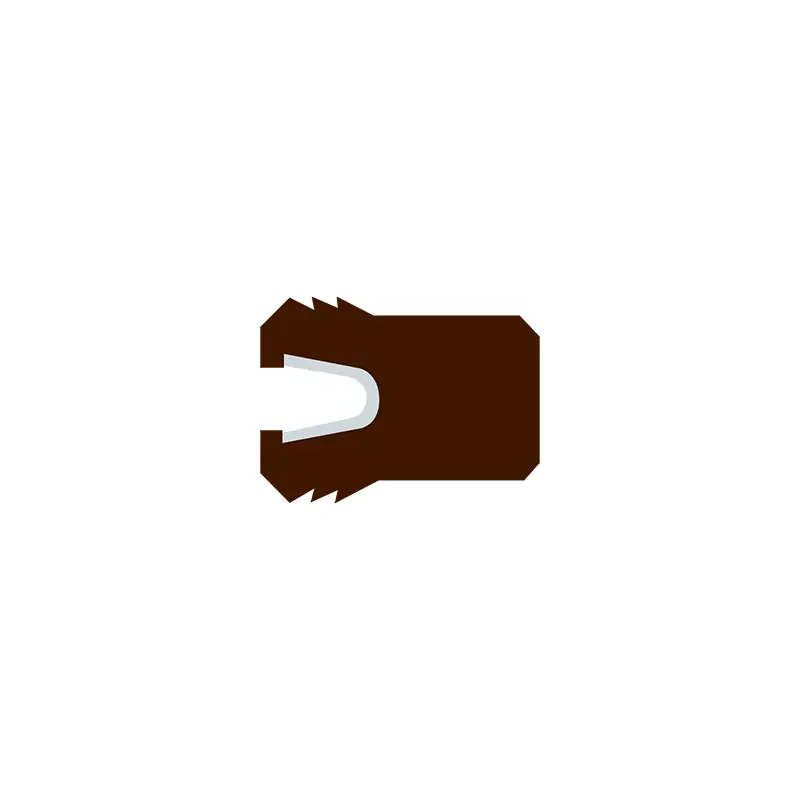

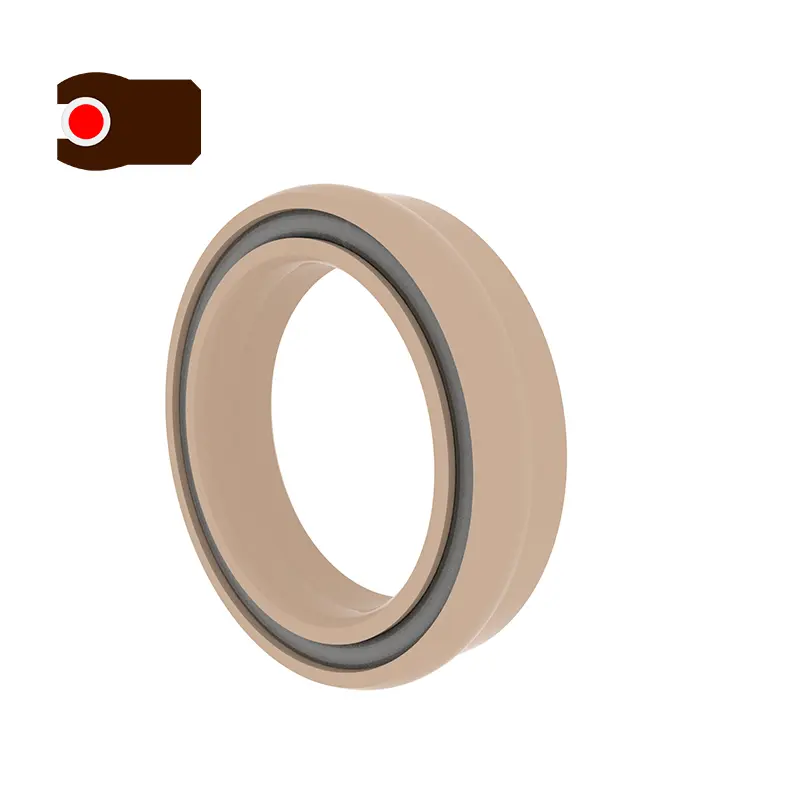

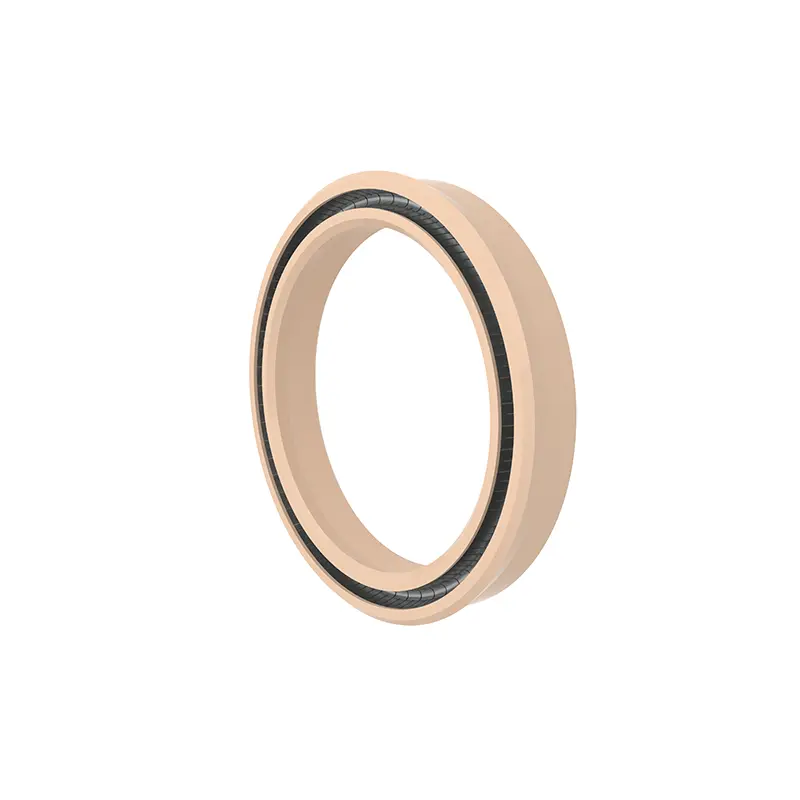

Il nostro sigillo energizzato a molla universale FS è un sigillo energizzato a molla universale ad alte prestazioni per foro dell'albero con struttura simmetrica e foro universale dell'albero, adatto a una varietà di scenari industriali. Questa serie di prodotti è divisa in un tipo, tipo B, tipo BO, tipo C, tipo D e tipo DO. Tra questi, tipo BO e tipo DO adottano una combinazione di O-ring di plastica e rivestimento rivestito ad alta funzionalità, che ha un'eccellente resistenza ai media; Tipo C, tipo D e tipo DO Adottare la struttura delle labbra dentate per migliorare ulteriormente la capacità di sigillatura, particolarmente adatta per condizioni di lavoro ad alta pressione con una pressione superiore a 40 MPA.
Il sigillo energizzato a molla universale FS supporta una varietà di materiali ad anello di tenuta (come PTFE, UPE, PK, ecc.) E molle in acciaio inossidabile (opzionali a forma di O o a forma di V) e possono eseguire prestazioni eccellenti in diversi media e condizioni di lavoro. Il design universale del foro dell'albero semplifica il processo di selezione e installazione ed è ampiamente utilizzato in sistemi idraulici ad alta pressione, attrezzature pneumatiche e tenuta speciale nei campi di chimica, petrolio, energia, ecc. Se si desidera sapere di più sulla guarnizione energizzata della molla universale per il foro dell'albero, è possibile contattare il sigillo Ruichen in qualsiasi momento.
Funzionalità e applicazioni del prodotto:
Condizioni di lavoro applicabili (i valori limite non dovrebbero apparire contemporaneamente)
| MPA a pressione | Velocità m/s | Temperatura ℃ | Medio | |
| <40, larghezza della scanalatura applicabile L > 40MPA, si prega di applicare la larghezza della scanalatura L1 | <10 | Perché/a -35 ~+250 | Altro -200 ~+250 | Tutti i liquidi, le sostanze chimiche, i gas |
Selezione del materiale

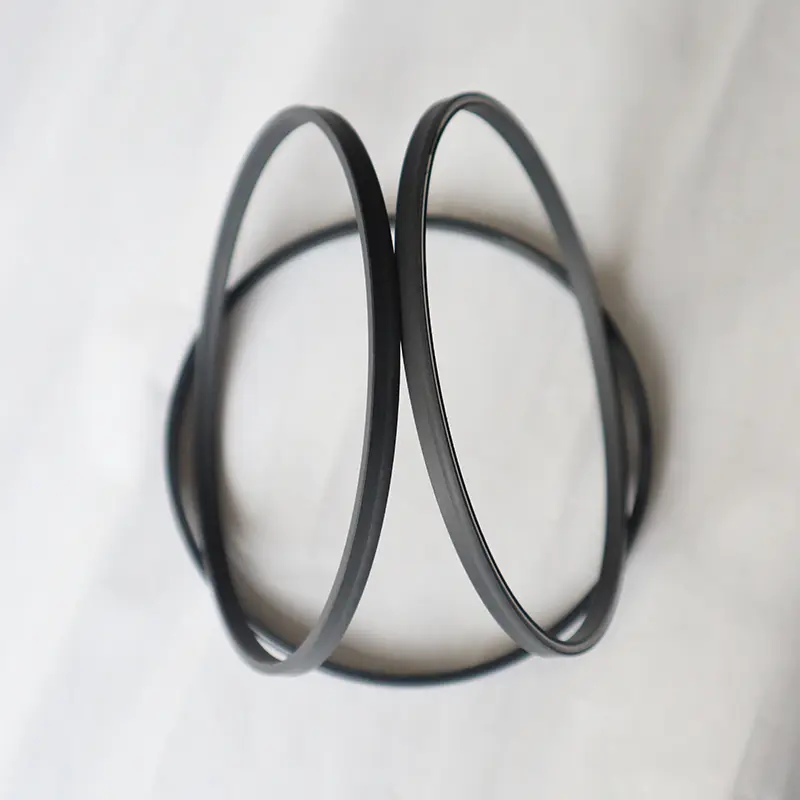

1. Bo, do elastomer: o-ring rivestito.
2. Materiale dell'anello di tenuta: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, ecc.

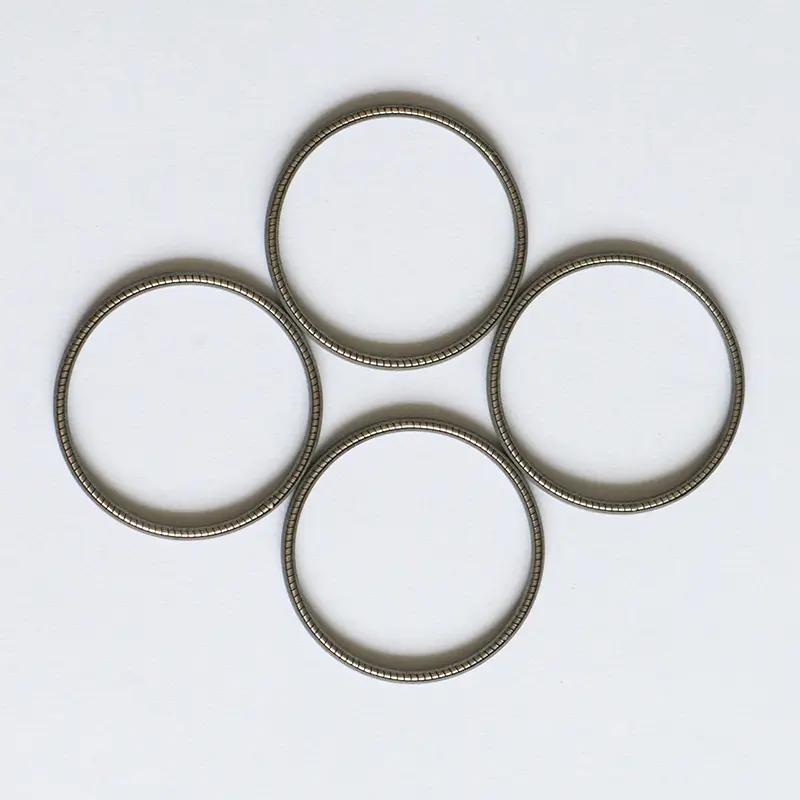

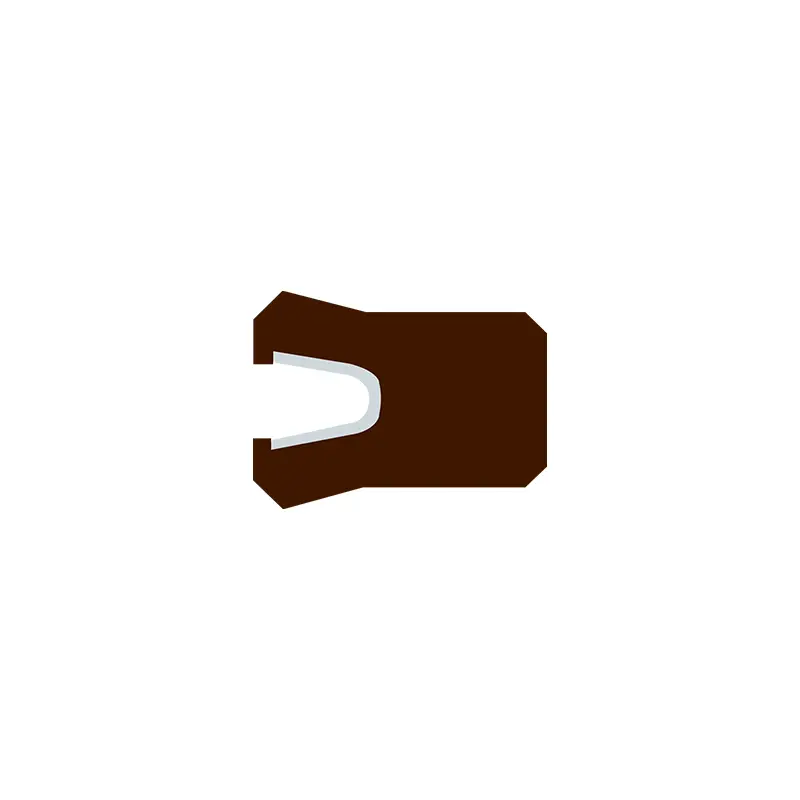

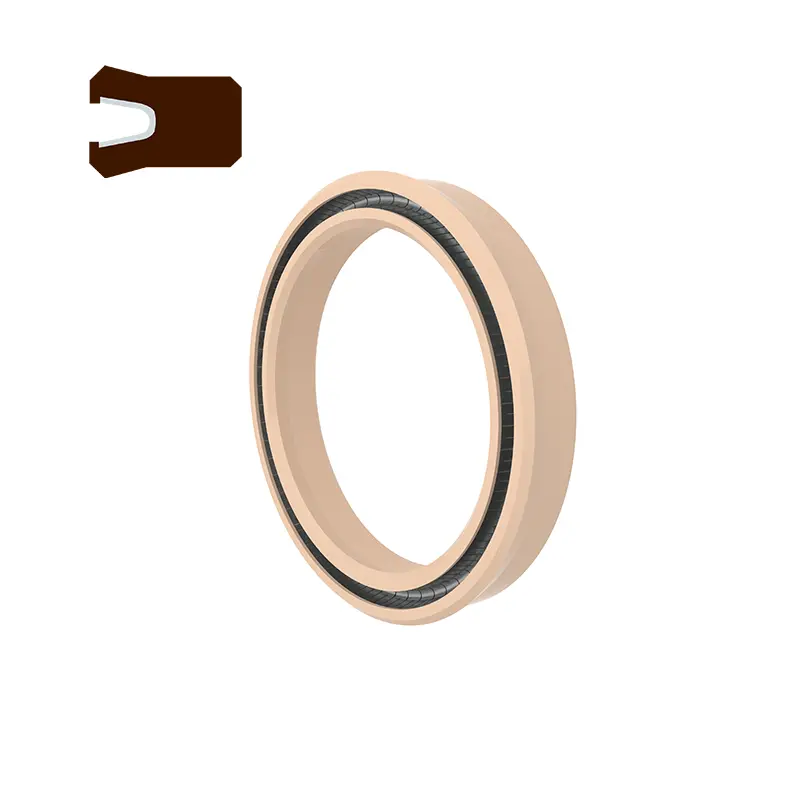

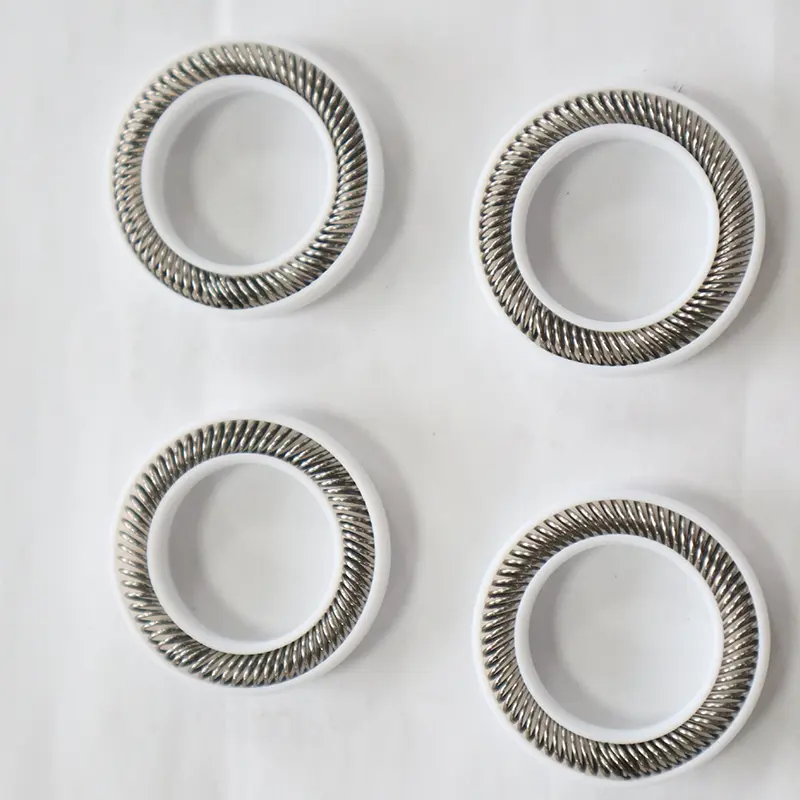

3. Le molle in acciaio inossidabile possono scegliere molle a forma di O e molle a V.
Esempio di ordinazione
FS-A-40*46*4.7-PTFE4 D*D*l A-TIPE PAN SEAL, Il materiale dell'anello di tenuta è PTFE4,
FS-BO-40*46*4.7-PTFE4, D*D*L BO SEAL PAN-TYPE, Il materiale dell'anello di tenuta è PTFE4, con rivestimento O-ring

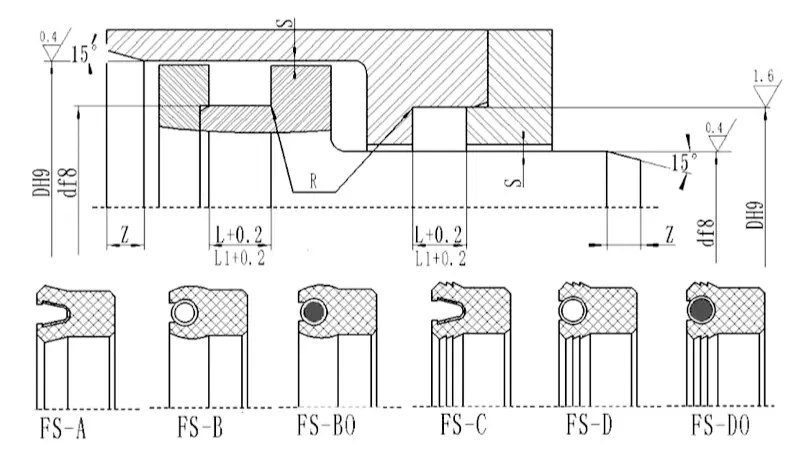

Specifiche (tutte le dimensioni all'interno dell'intervallo dei parametri sono disponibili)
| d | D | L+0.2 | L1+0.2(Applicabile per pressione> 40 MPA) | Clearance radiale Smax | Lunghezza del smistamento Zmin | Rmax | |
| <20MPA | <40MPA | ||||||
| 3 ~ 10 | D+3 | 2.5 | 3.9 | 0.08 | 0.05 | L | 0.4 |
| 10 ~ 22 | D+4 | 3.2 | 4.4 | 0.10 | 0.07 | 0.4 | |
| 22 ~ 50 | D+6 | 4.7 | 6.0 | 0.15 | 0.08 | 0.6 | |
| 48 ~ 150 | D+10 | 7.5 | 9.0 | 0.20 | 0.10 | 0.8 | |
| 150 ~ 400 | D+15 | 11 | 13 | 0.25 | 0.12 | 0.8 | |
Nota: le specifiche richieste non sono elencate in questa tabella. Si prega di contattarci.
Possiamo fornire prodotti con un massimo di 1600 mm.
