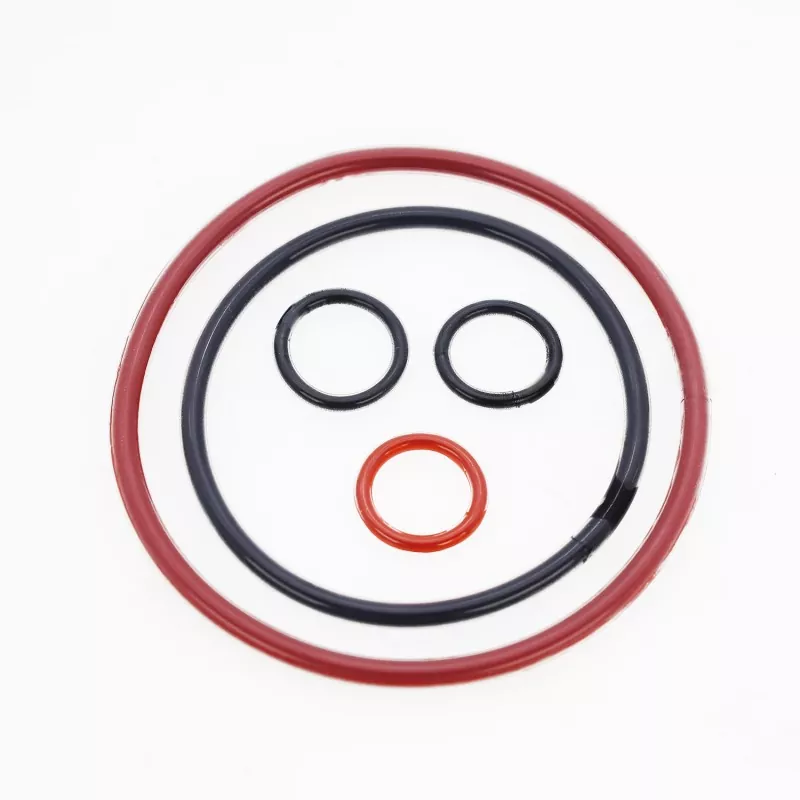

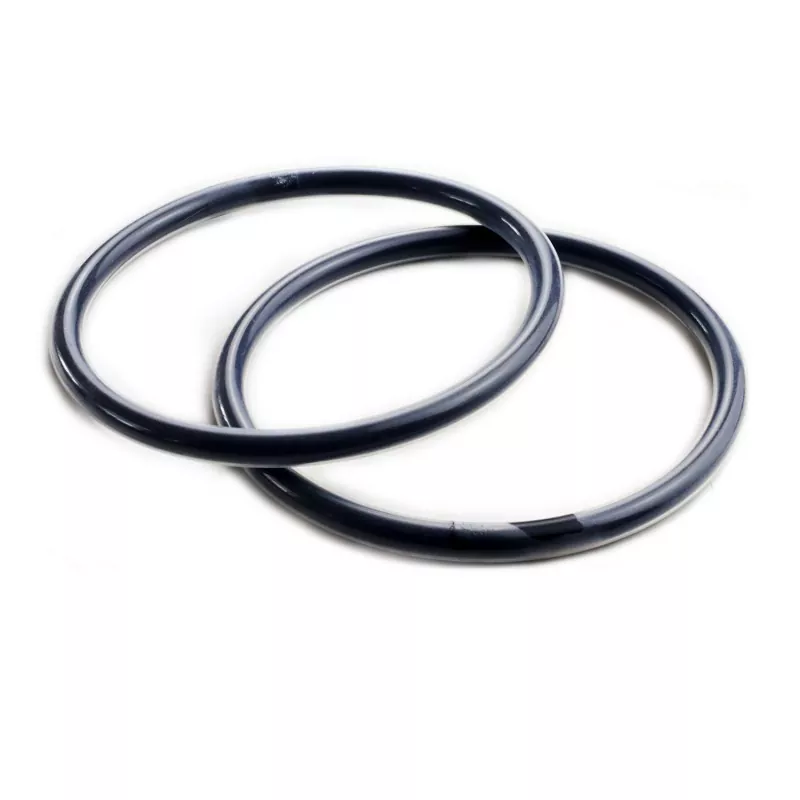

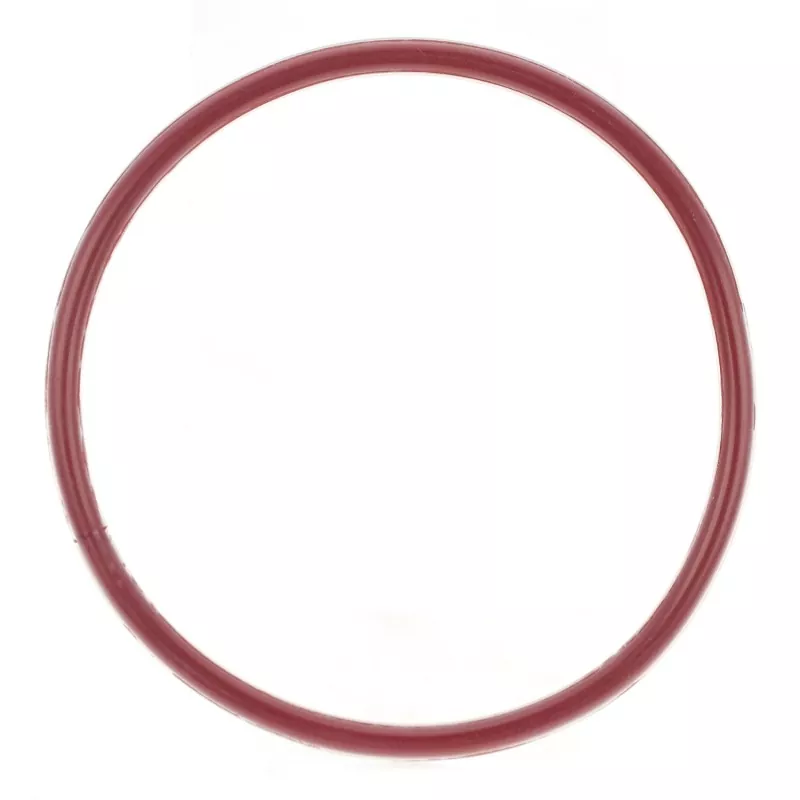

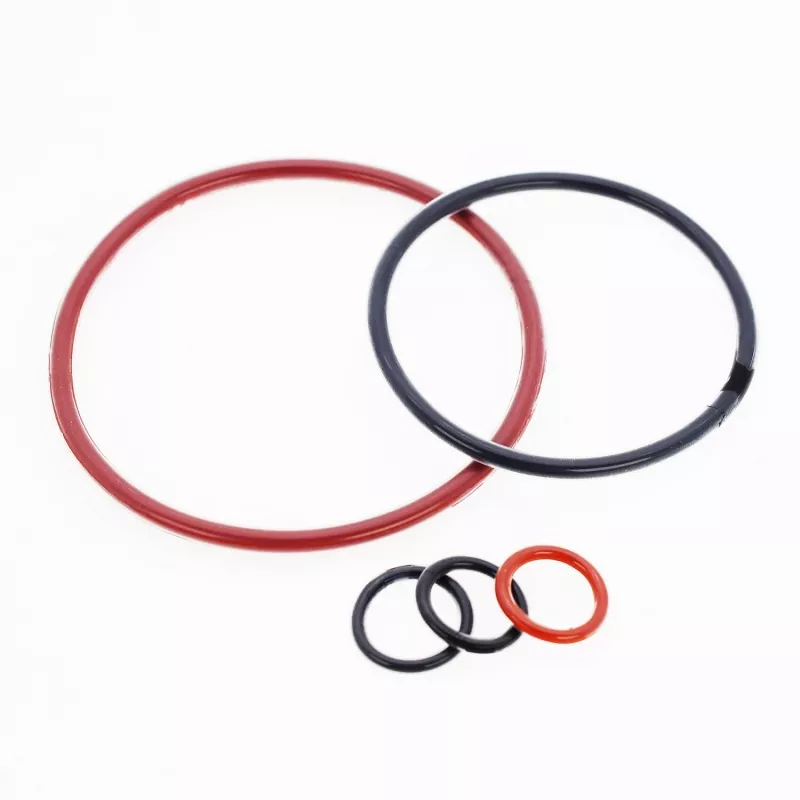

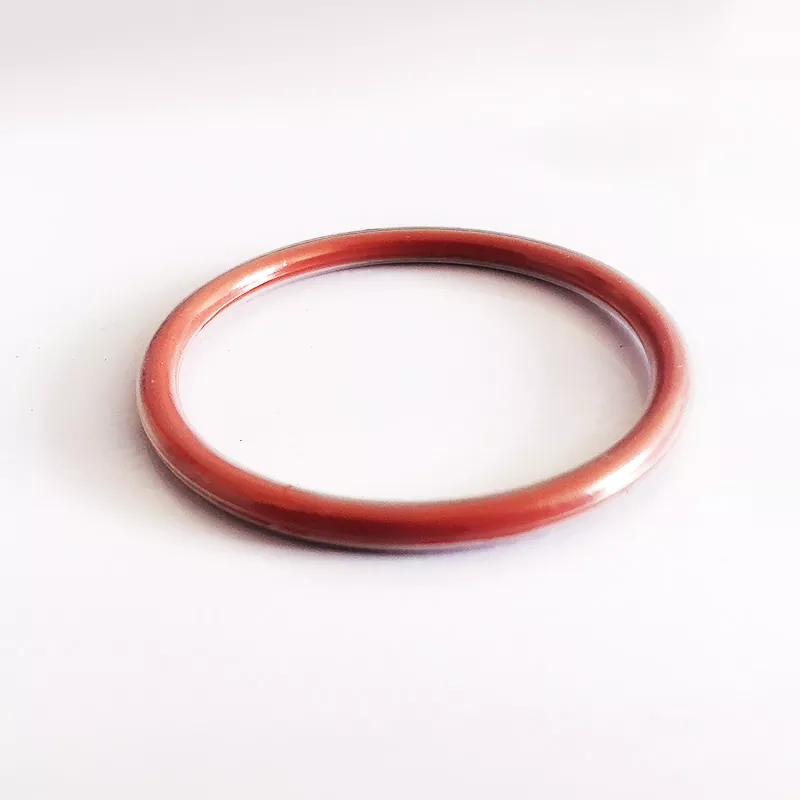

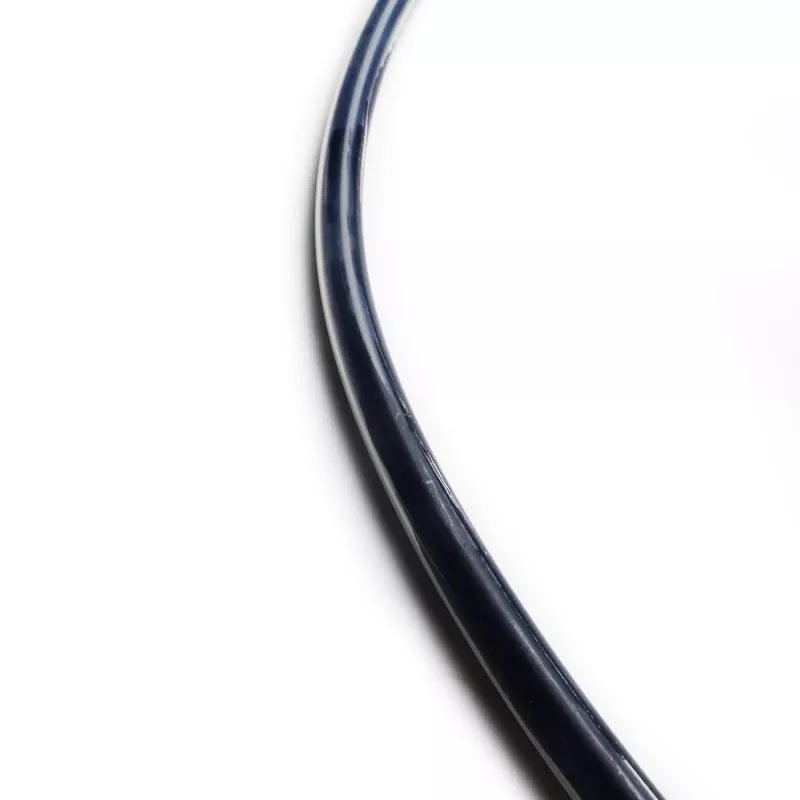

Gli O-Ring incapsulati FEP/PFA combinano l'elasticità e le capacità di tenuta della gomma con la resistenza chimica del Teflon. Sono costituiti da un nucleo in silicone o gomma fluorurata racchiuso in uno strato relativamente sottile di Teflon FEP o Teflon PFA.
Questi O-ring offrono un'eccellente resistenza all'attrito, al rigonfiamento, all'alta pressione e alla deformazione da compressione. Forniscono una stabilità di tenuta superiore, riducendo significativamente le perdite delle apparecchiature e la frequenza di sostituzione delle parti, rendendoli adatti per applicazioni di tenuta in settori quali quello manifatturiero, alimentare, farmaceutico e aerospaziale.
Materiale: Teflon FEP e Teflon PFA sono chimicamente simili, ma il Teflon PFA offre una resistenza alle alte temperature superiore rispetto al Teflon FEP.
Incapsulamento in Teflon FEP: da -60°C a 205°C (può resistere a 260°C per brevi periodi)
Incapsulamento in Teflon PFA: da -60°C a 260°C (può resistere a 300°C per brevi periodi)
1. Eccezionale resistenza chimica; compatibile con quasi tutti i mezzi chimici
2. Ampio intervallo di temperature operative
3. Buona resistenza alla compressione
4. Basso attrito
5. Ottima resistenza al rigonfiamento
6. Resistenza all'alta pressione
7. Durata superiore della tenuta e lunga durata
Pompe e valvole, recipienti di reazione, tenute meccaniche, filtri, recipienti a pressione, scambiatori di calore, caldaie, flange di tubi, compressori di gas, ecc.
Lavorazione chimica, produzione aeronautica, prodotti farmaceutici, trasporto di petrolio e prodotti chimici, raffinazione del petrolio, produzione di pellicole, ingegneria della refrigerazione, lavorazione alimentare, fabbricazione della carta, produzione di coloranti, verniciatura a spruzzo, ecc.
|

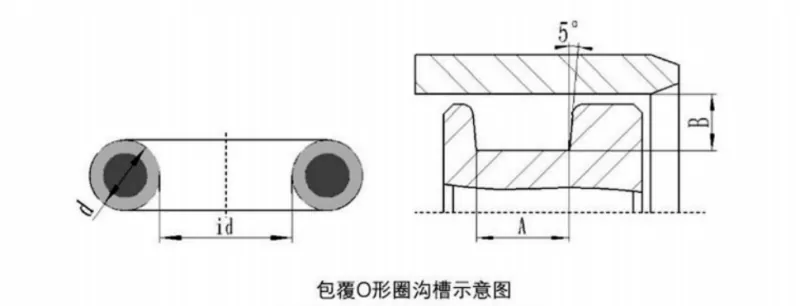

Diametro filo d |
A(mm) |
B(mm) |
||
|
Sigillo statico |
Sigillo dinamico |
Tenuta pneumatica |
||
|
1.78 |
2.36/2.49 |
1,42/1,52 |
1,55/1,60 |
1,63/1,65 |
|
2.62 |
3.56/3.68 |
2.08/2.21 |
2.29/2.36 |
2.39/2.44 |
|
3.53 |
4.75/4.88 |
2,82/3,00 |
3.10/3.18 |
3.22/3.28 |
|
5.33 |
7.14/7.26 |
4.27/4.52 |
4.67/4.80 |
4,90/4,95 |
|
6.99 |
9.63/9.65 |
5.59/5.89 |
6.15/6.27 |
6.43/6.48 |
1. Le superfici su cui è installato o entra in contatto l'O-ring incapsulato devono essere lisce e prive di bave, scanalature o spigoli vivi. La rugosità superficiale del foro dovrebbe essere di 1,6 μm e quella dell'albero dovrebbe essere di 0,8 μm.
2. Applicare olio o grasso pulito e leggero per lubrificare la superficie dell'O-ring incapsulato e le superfici di accoppiamento.
3. Se l'installazione sull'albero risulta difficoltosa, immergere l'O-ring in acqua calda per alcuni minuti per consentirne l'espansione; questo ammorbidisce ed espande l'anello, facilitando l'installazione. L'installazione dell'O-ring mentre è caldo gli consente di ritornare alle sue dimensioni originali dopo il raffreddamento.
4. Evitare di piegare eccessivamente l'O-ring incapsulato, poiché ciò potrebbe causare grinze al rivestimento in Teflon, compromettendo così le prestazioni.
I tassi di compressione consigliati per gli O-ring incapsulati sono i seguenti:
Sigillatura statica: 15%–20%
Sigillatura dinamica: 10%–12%
Applicazioni pneumatiche: 7%–8%
La compressione effettiva deve essere determinata in base alle condizioni operative, in particolare a fattori quali la pressione di esercizio della guarnizione.
