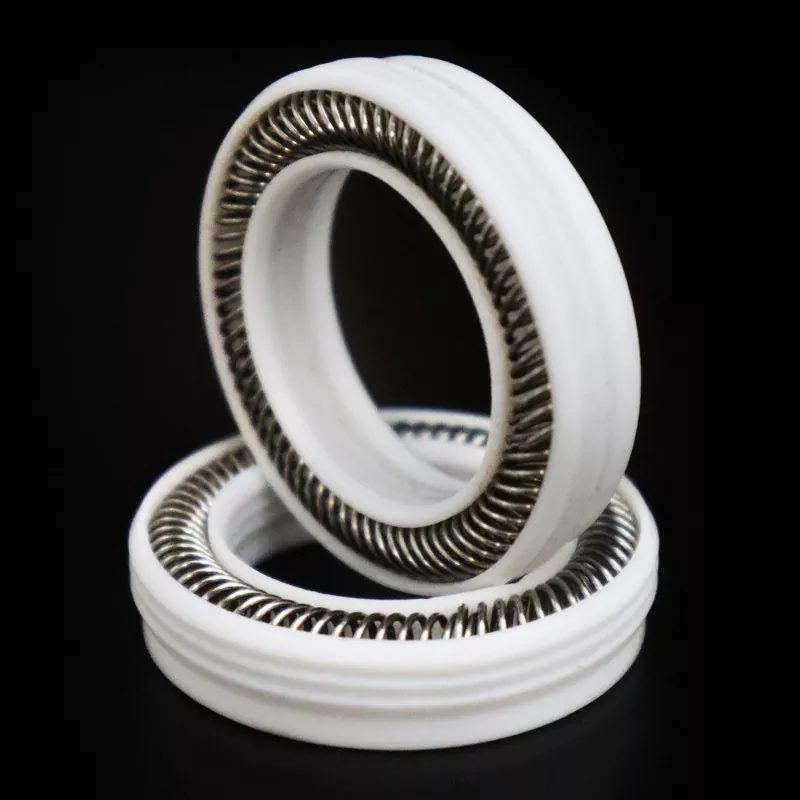

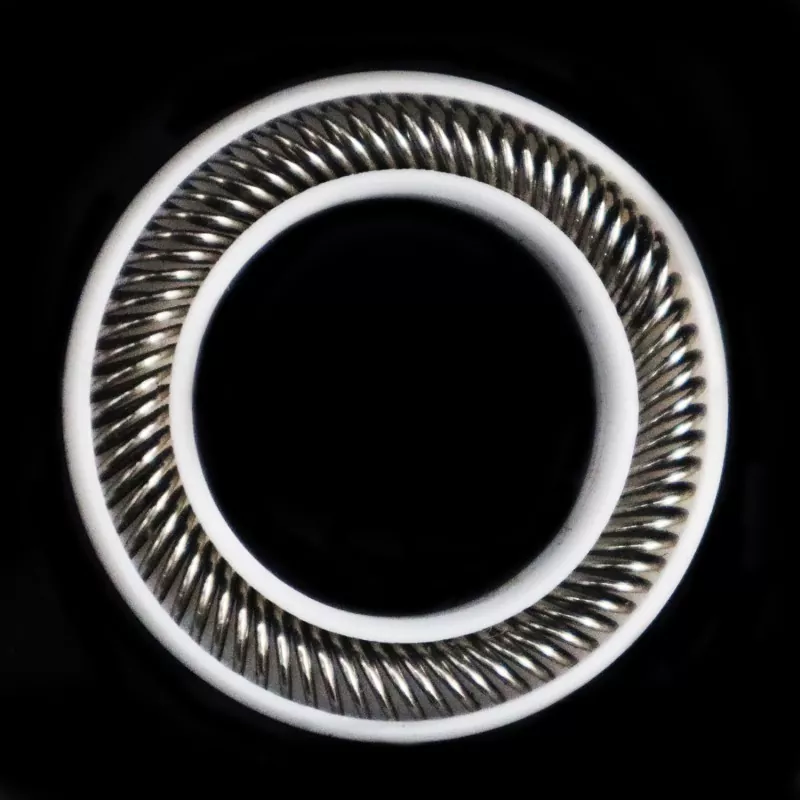

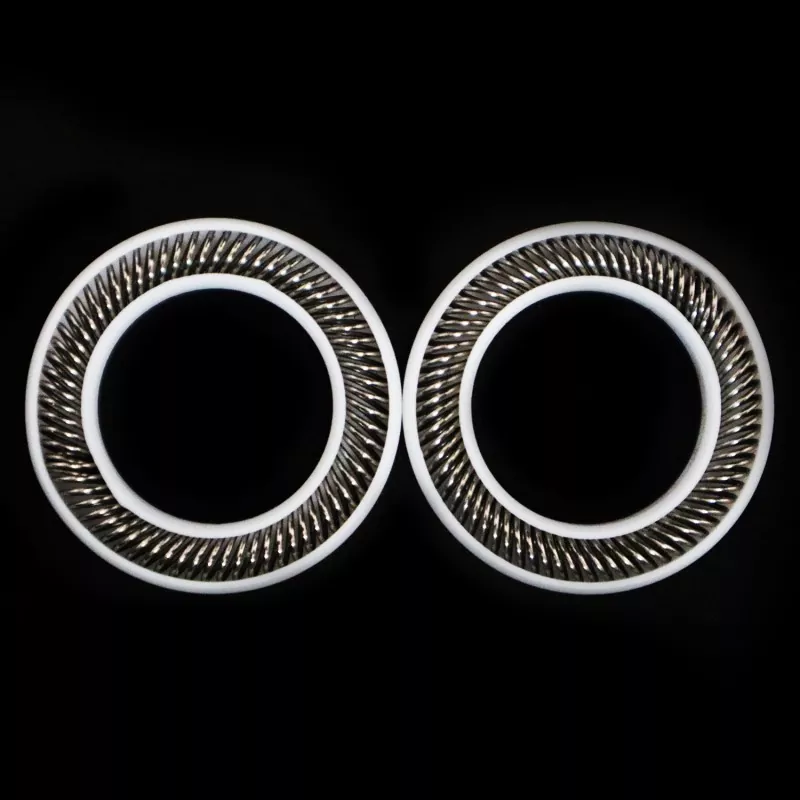

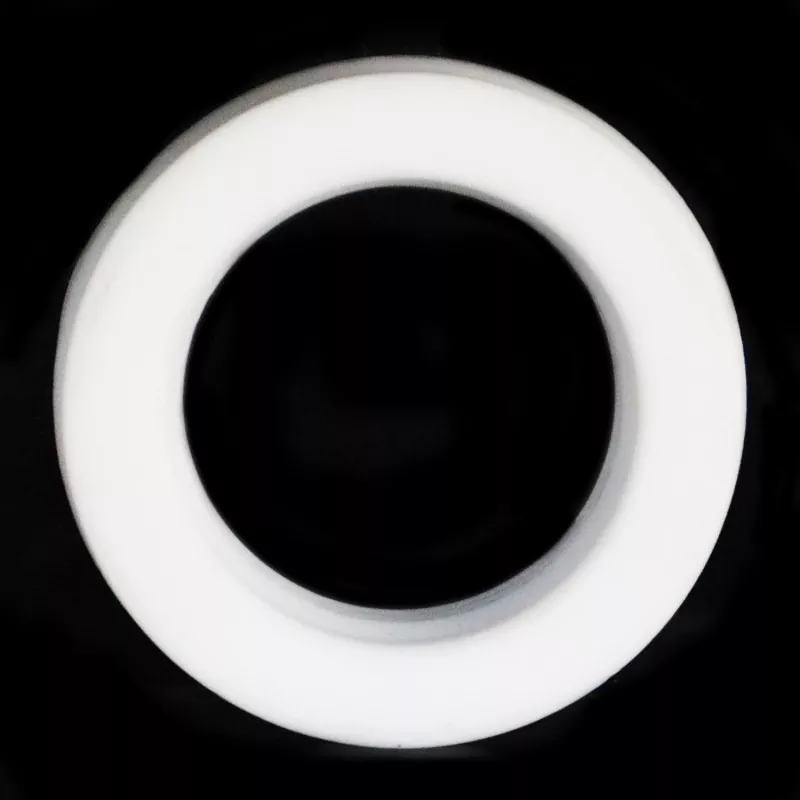

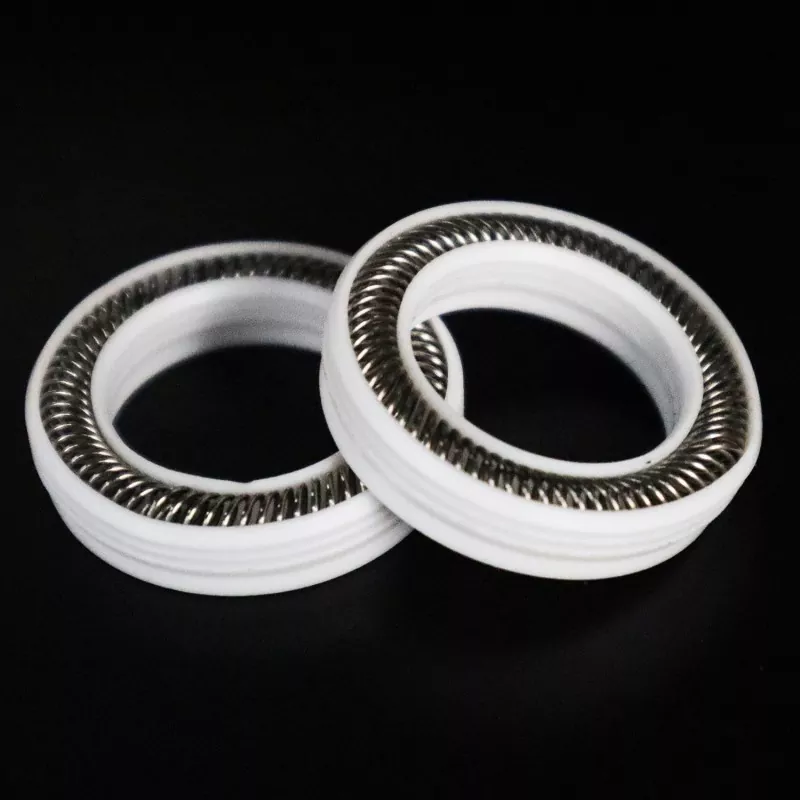

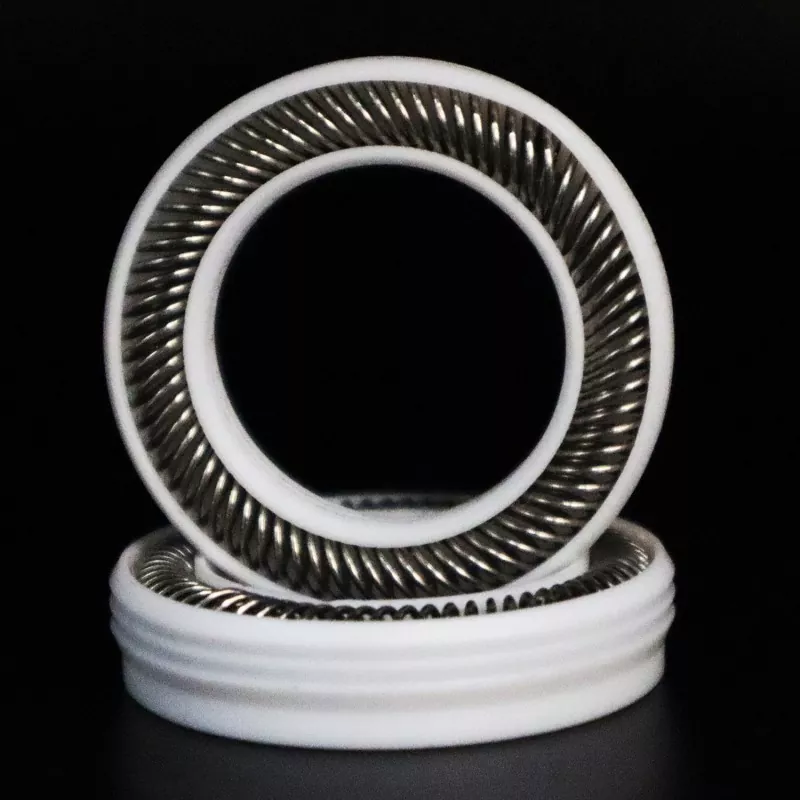

La tenuta energizzata a molla per carichi pesanti Ruichen FS-D rappresenta un modello ad alte prestazioni della serie, progettato per una tenuta affidabile e a lungo termine in condizioni operative estreme. Integra molteplici vantaggi tecnici, che gli consentono di resistere ad ambienti complessi caratterizzati da alta pressione, alta temperatura, grave corrosione e presenza di particelle solide.
I valori limite non dovrebbero verificarsi contemporaneamente.
|
Pressione (MPa) |
Velocità (m/s) |
Temperatura °C |
Media |
|
|
<40: utilizzare la larghezza della scanalatura L >40 MPa: utilizzare la larghezza della scanalatura L1 |
<10 |
BO/DO -35~+250 |
Altro -200~+250 |
Tutti i liquidi, prodotti chimici e gas |
Questo modello è dotato di una struttura a labbro dentato rinforzato combinata con un sistema di molle ad alta resistenza, che consente al campo di pressione applicabile di estendersi fino a 100 MPa (se utilizzato con un design specializzato della scanalatura). Il suo sistema di materiali è stato appositamente ottimizzato per resistere a temperature elevate a breve termine di 260°C mantenendo un'eccellente elasticità alle basse temperature. Il design migliora inoltre significativamente l'estrusione e la resistenza all'usura.
Le tenute energizzate a molla Ruichen FS-D dimostrano una durata eccezionale in macchinari idraulici per impieghi gravosi, apparecchiature di trivellazione e produzione petrolifera, reattori chimici ad alta temperatura e apparecchiature industriali pesanti. Progettati per resistere a condizioni di scarsa o addirittura assente lubrificazione, mantengono una tenuta efficace anche in ambienti contenenti contaminanti solidi. La scelta delle tenute Ruichen FS-D offre una solida garanzia tecnica per il funzionamento affidabile e a lungo termine delle apparecchiature critiche.
Sono disponibili tutte le dimensioni comprese nell'intervallo dei parametri.
Nota: se le specifiche richieste non sono elencate in questa tabella, contattateci; possono essere forniti prodotti con dimensioni fino a 1600 mm.
|

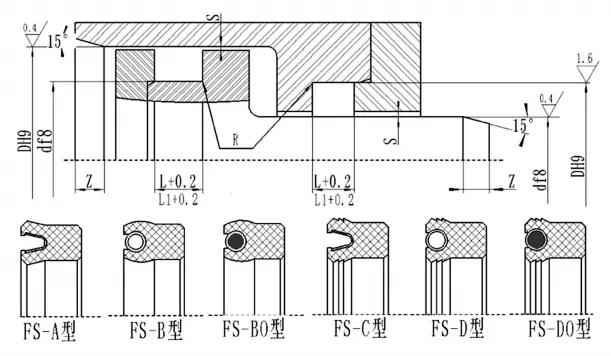

d |
D |
L+0,2 |
L1+0,2 (Applicabile per pressioni >40 MPa) |
Gioco radiale Smax |
Lunghezza dello smusso Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Guida all'applicazione: adatto agli ambienti industriali più esigenti; consigliato per la sigillatura a lungo termine di componenti critici di apparecchiature. Una selezione precisa richiede la fornitura di parametri operativi completi.
