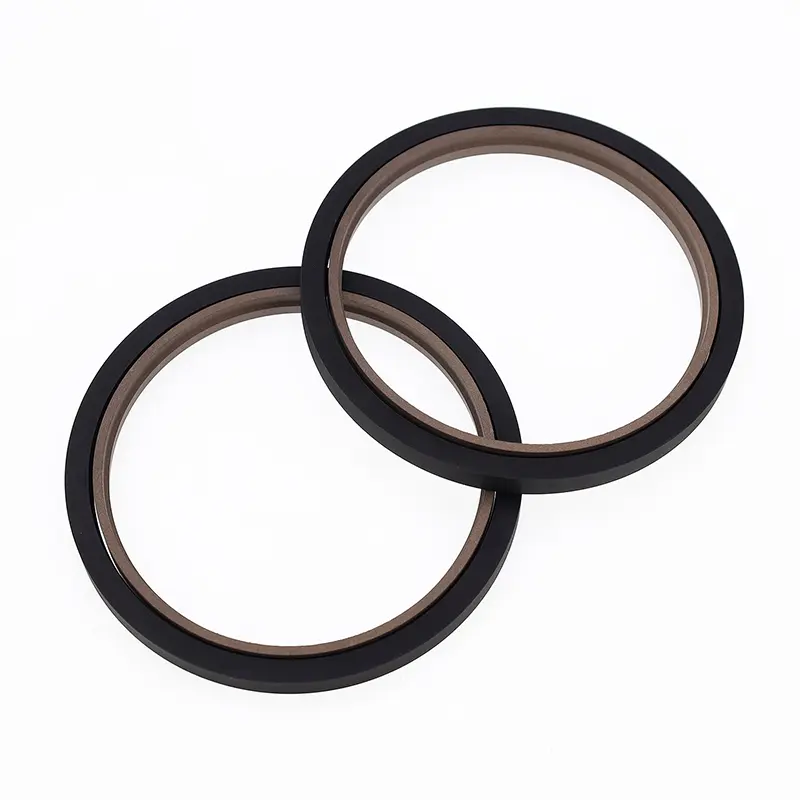

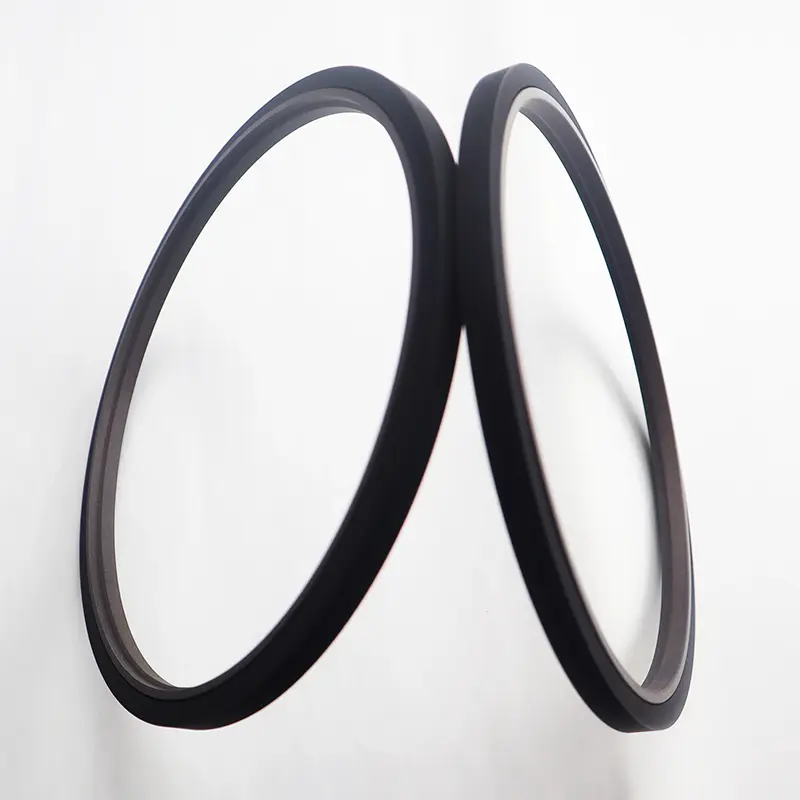

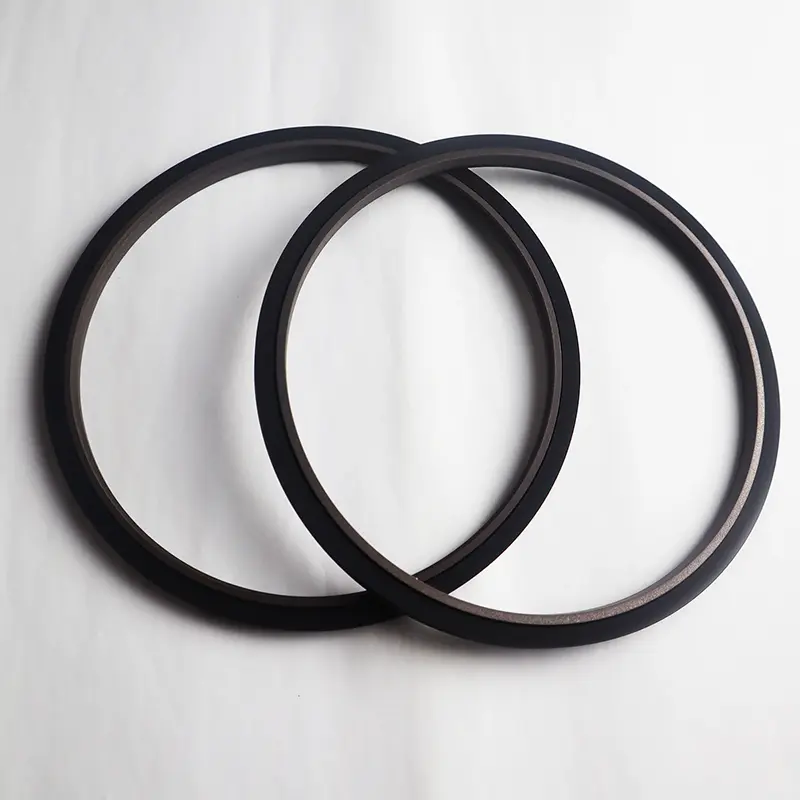

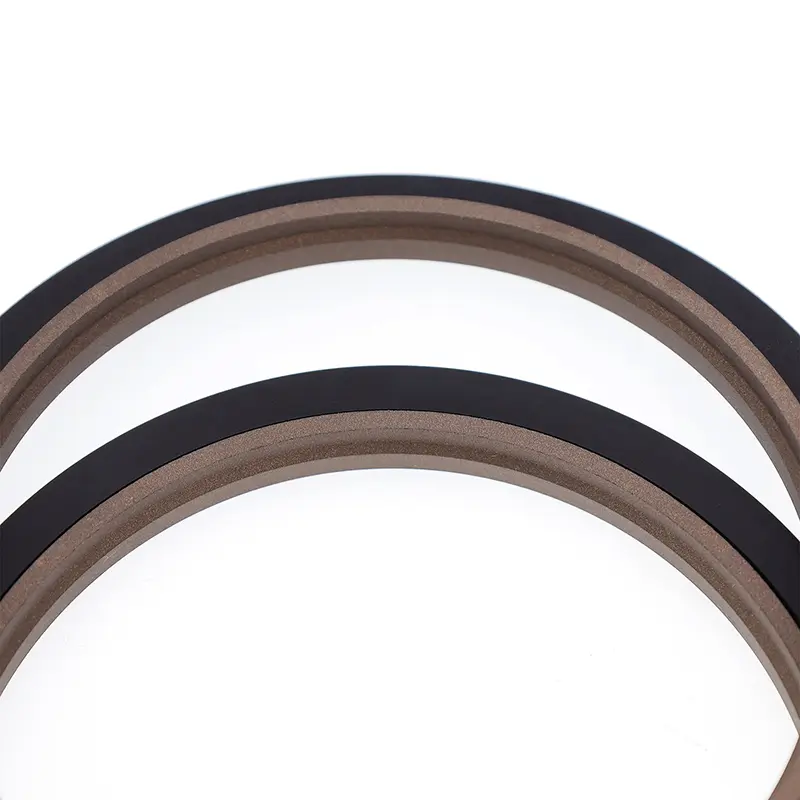

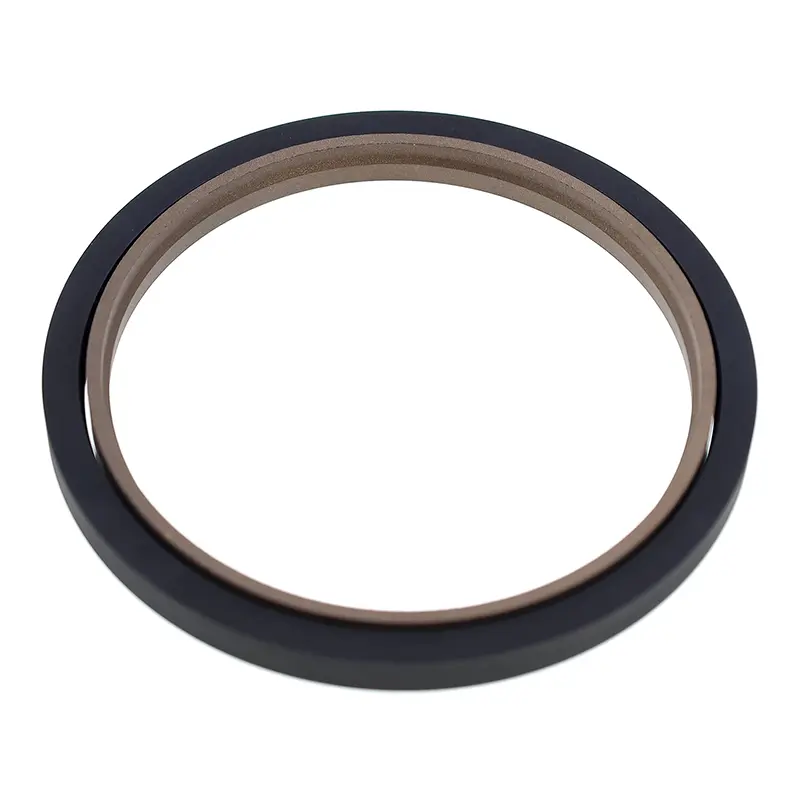

Le tenute a gradino per stelo di pistone per impieghi gravosi (Step Seals) sono costituite da un anello di tenuta a gradini riempito in PTFE e un anello di gomma rettangolare. Sono adatti per la tenuta a pressione unidirezionale in applicazioni idrauliche alternative. L'anello rettangolare fornisce forza radiale e compensa l'usura dell'anello di tenuta. Sono generalmente utilizzati insieme ad un anello di guida. Le scanalature divise (aperte) devono essere utilizzate per diametri dell'asta inferiori a 30 mm. Sono comunemente usati nelle apparecchiature idrauliche per carichi pesanti.
Caratteristiche:
1. Basso attrito, bassa resistenza all'avviamento, movimento fluido, uguale attrito dinamico e statico e assenza di scorrimento;
2. Stabilità ad alta pressione sotto pressione e condizioni difficili;
3. Lunga durata, adatta per guarnizioni senza olio;
4. Adatto per sigillare mezzi a bassa viscosità come l'acqua.
Condizioni operative applicabili (i valori estremi non devono essere visualizzati contemporaneamente)
|
Pressione MPa |
Temperatura ℃ |
Velocità m/s |
Medio |
|
≤60 |
-35~+100 (O-ring corrispondente NBR) |
≤6 |
Olio idraulico a base minerale, fluido ritardante di fiamma (HFA/HFB), acqua, ecc. |
|
-20~+200 (O-ring FKM corrispondente) |
Selezione dei materiali
1. Materiali disponibili per l'anello rettangolare: gomma nitrilica R01 (NBR), gomma fluorurata R02 (FKM), ecc.
2. Materiali dell'anello di tenuta: PTFE2, PTFE3, PTFE4, PU, ecc. (Vedere la descrizione del materiale).
Esempio di ordinazione

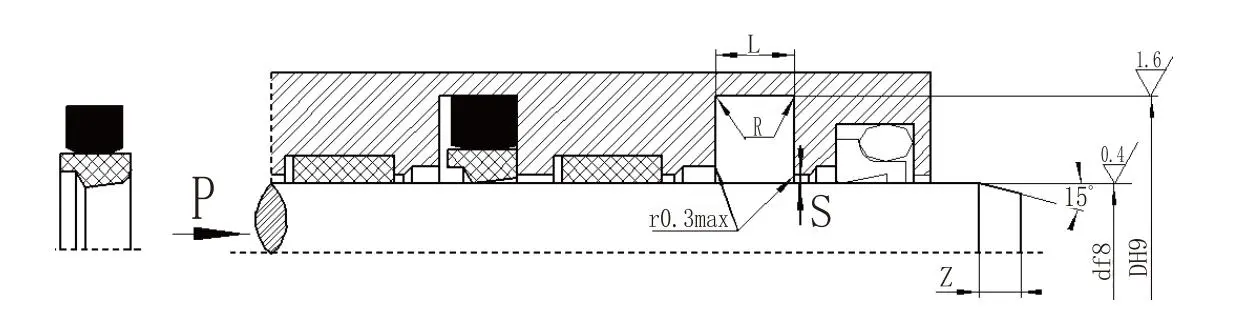

Modello da ordinare: RC12 - 40 x 55 x 7,5 mm - PTFE3 - Modello RO1 - Diametro asta x Diametro scanalatura x Larghezza scanalatura; PTFE3 - Codice materiale PTFE modificato; R01 - Codice Materiale Anello Rettangolare
