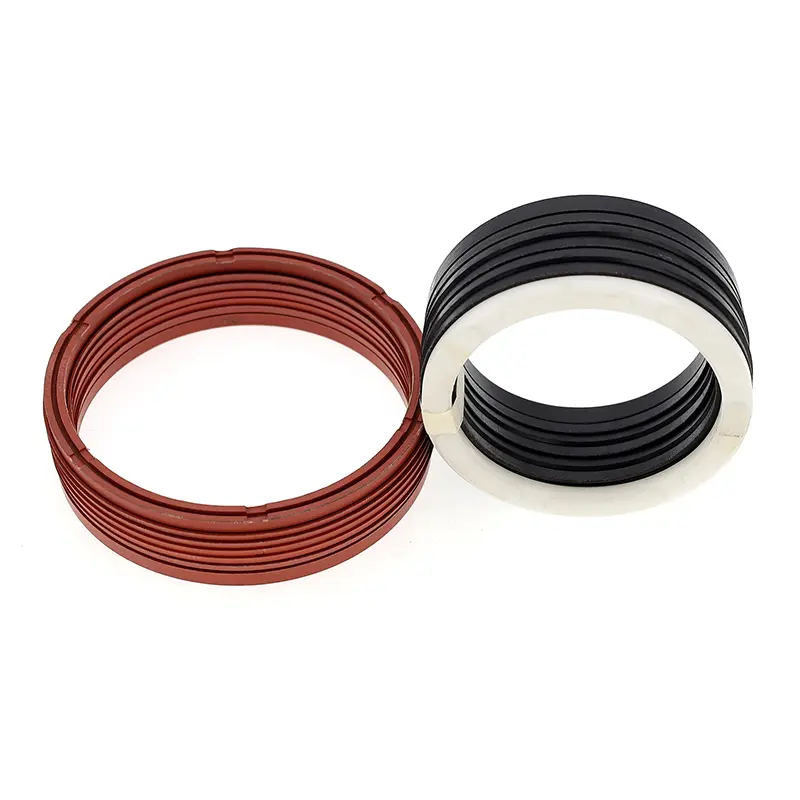

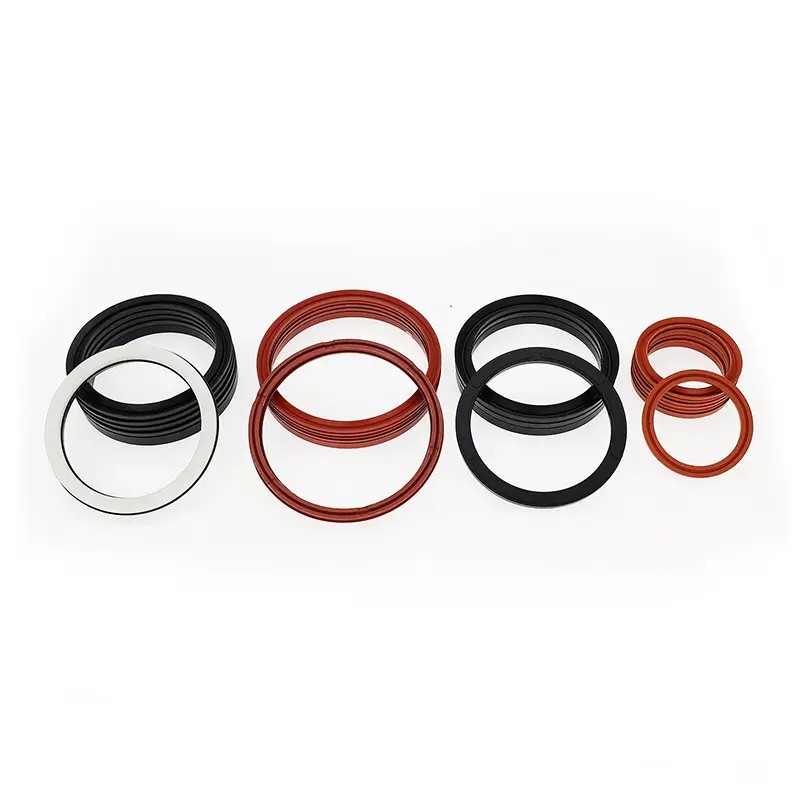

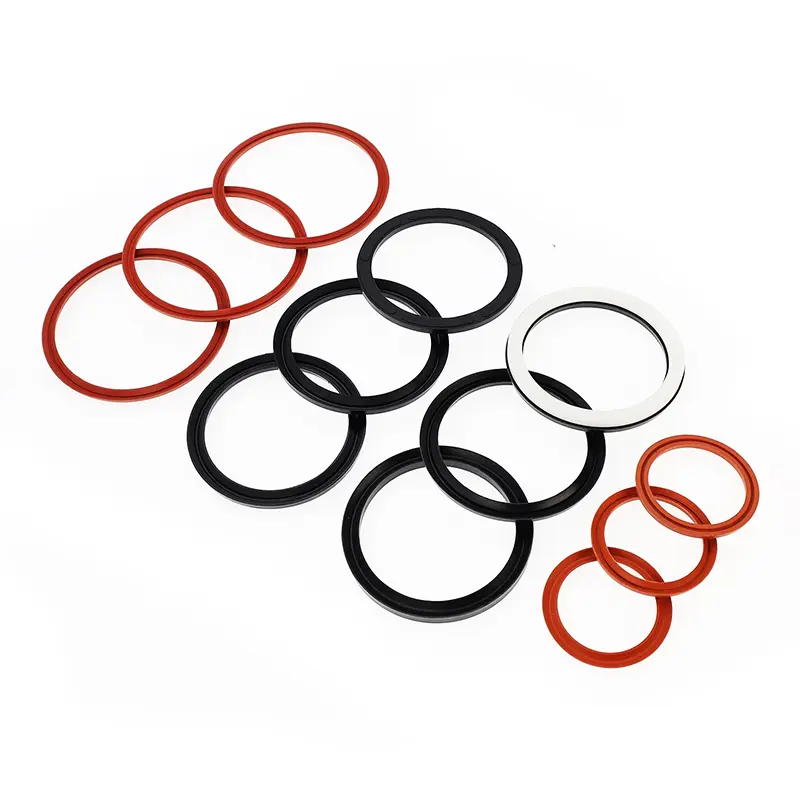

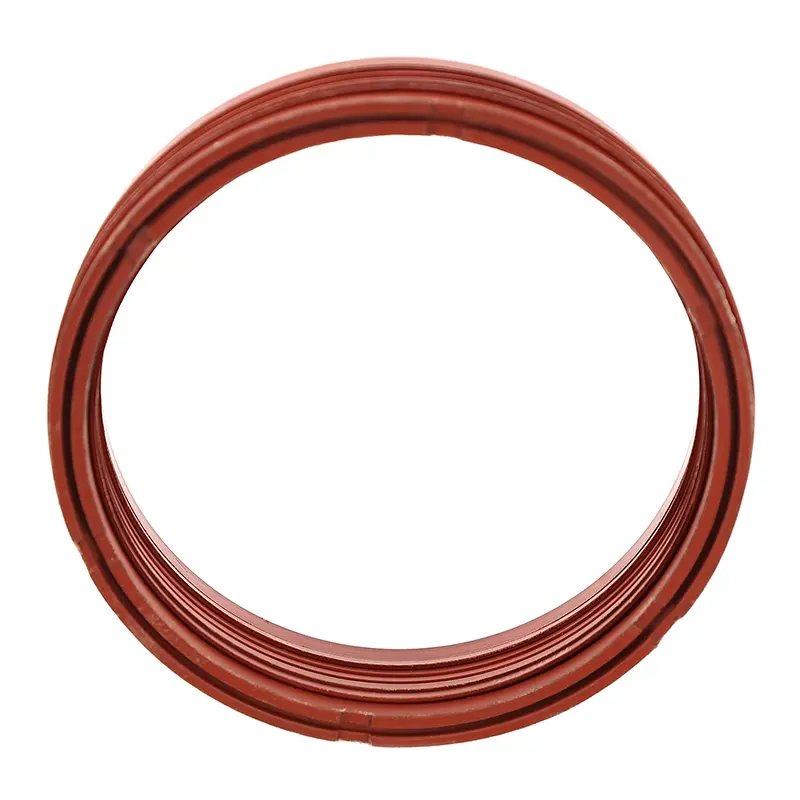

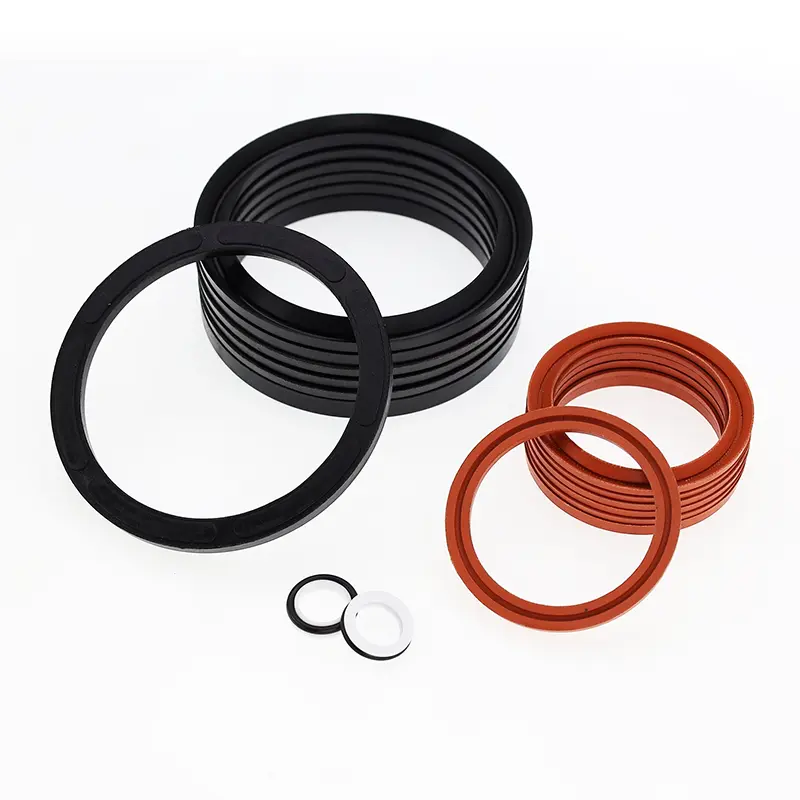

La tenuta combinata a V per steli di pistoni è costituita da un set (di almeno tre) anelli di tenuta a V, un anello di compressione e un anello di supporto. È adatto per la tenuta a pressione unidirezionale in applicazioni idrauliche alternative. Durante l'installazione è necessario applicare un grasso compatibile con il materiale sigillante. Non può essere installato in una scanalatura monolitica (chiusa).
Caratteristiche:
1. È disponibile un'ampia gamma di materiali che consentono una regolazione ottimale per adattarsi a varie applicazioni.
2. Adatto per l'uso in condizioni operative difficili, adattandosi praticamente a tutti i fluidi e condizioni impegnative.
3. Lunga durata, adatta per guarnizioni di lubrificazione senza olio (con selezione del materiale appropriato).
4. Le prestazioni di tenuta e l'attrito regolabili possono essere ottenuti regolando la guarnizione e la dimensione assiale può essere regolata aggiungendo o rimuovendo anelli di tenuta a forma di V.
5. Efficace anche con superfici di tenuta di scarsa qualità.
Condizioni operative applicabili (i valori estremi non devono essere visualizzati contemporaneamente)
|
Pressione MPa |
Temperatura ℃ |
Velocità m/s |
Medio |
|||
|
≤60 |
-35~+100 (gomma nitrilica o gomma tela nitrilica) |
-20~+200 (gomma fluorurata o tessuto in gomma fluorurata) |
-200~+260 (PTFE) |
≤0,5 (gomma o gomma rinforzata con tessuto) |
≤15 (PTFE) |
Quasi tutti i media (scelta ragionevole della combinazione di materiali) |
Materiali
1. Materiali dell'anello di pressione: PTFE, tessuto in gomma nitrile-butadiene (NBR), tessuto in gomma fluorurata-butadiene, nylon, poliossimetilene
2. Materiali V-Ring: PTFE, tessuto in gomma nitrile-butadiene (NBR), gomma fluorurata, tessuto in gomma fluorurata-butadiene, poliuretano
3. Materiali dell'anello di supporto: tessuto in gomma nitrile-butadiene, tessuto in gomma fluorurata-butadiene, nylon, poliossimetilene, PTFE
Esempio di ordinazione
|
Modello |
Materiale |
Ambito applicabile |
Sigillatura |
|
RC15-A |
V-ring: tessuto NBR, anello di pressione, anello di supporto: tessuto NBR/PA/POM/PTFE |
Temperatura normale, alta pressione |
Bene |
|
RC15-B |
V-ring: tessuto FKM, anello di pressione, anello di supporto: tessuto FKM/PTFE |
Alta temperatura, alta pressione |
Bene |
|
RC15-C |
V-ring: NBR, anello di pressione, anello di supporto: tessuto NBR/PA/POM/PTFE |
Temperatura normale, media e bassa pressione |
Eccellente |
|
RC15-D |
V-ring: FKM, anello di pressione, anello di supporto: tessuto FKM/PTFE |
Alta temperatura, media e bassa pressione |
Eccellente |
|
RC15-E |
V-ring: combinazione tessuto NBR+NBR, anello di pressione, anello di supporto: tessuto NBR/PA/POM/PTFE |
Temperatura normale, media e alta pressione |
Molto bene |
|
RC15-F |
V-ring: combinazione tessuto FKM+FKM, anello di pressione, anello di supporto: tessuto FKM/PTFE |
Alta temperatura, media e alta pressione |
Molto bene |
|
RC15-G |
V-ring, anello di pressione, anello di supporto: PTFE1/PTFE2/PTFE3/PTFE4 |
Mezzi corrosivi ad alta temperatura e alta pressione |
Normale |
|
RC15-H |
V-ring: PU, anello di pressione, anello di supporto: PU/PA/POM/PTFE |
Temperatura normale, media e alta pressione |
Molto bene |

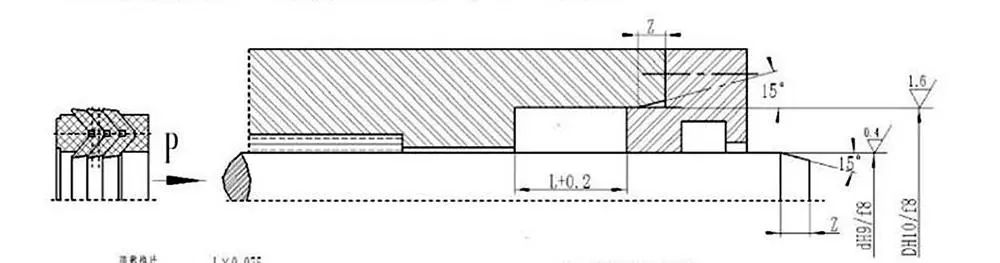

Norme per lo smusso di installazione
|
Diametro asta d |
Lunghezza smusso Zmin |
|
0~100 |
5 |
|
101~200 |
7.5 |
|
200~500 |
10 |
|
>500 |
12.5 |
Le guarnizioni a forma di V possono essere regolate nella dimensione assiale regolando la guarnizione per ottenere tenuta e attrito ottimali. L'usura iniziale dopo un funzionamento a lungo termine può essere estesa regolando la dimensione assiale. Il design consigliato per la dimensione assiale regolabile della cavità della tenuta è 1,025 L, con un intervallo di regolazione di 7,5% L.
