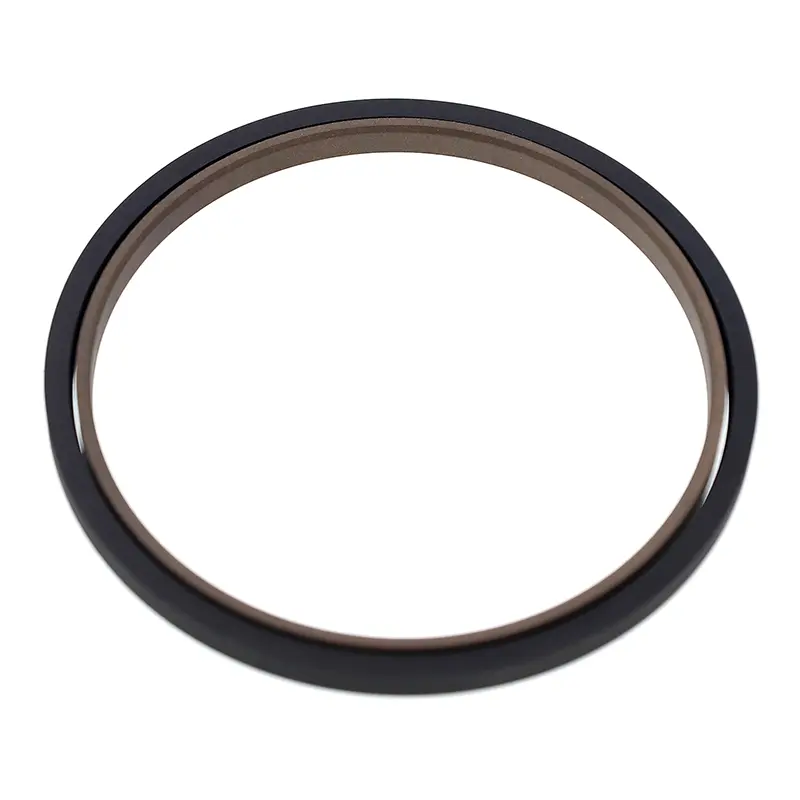

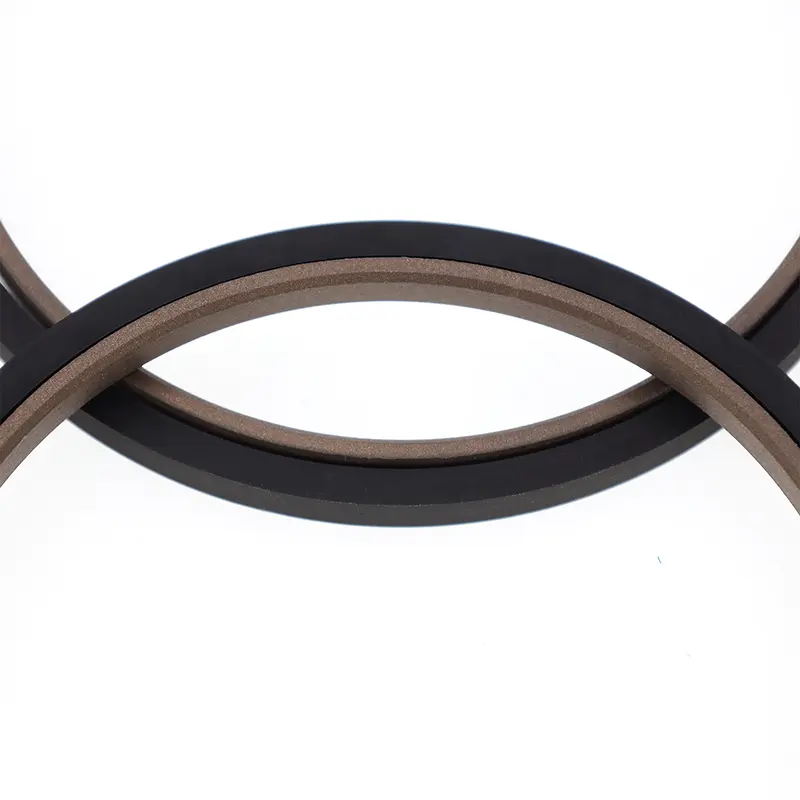

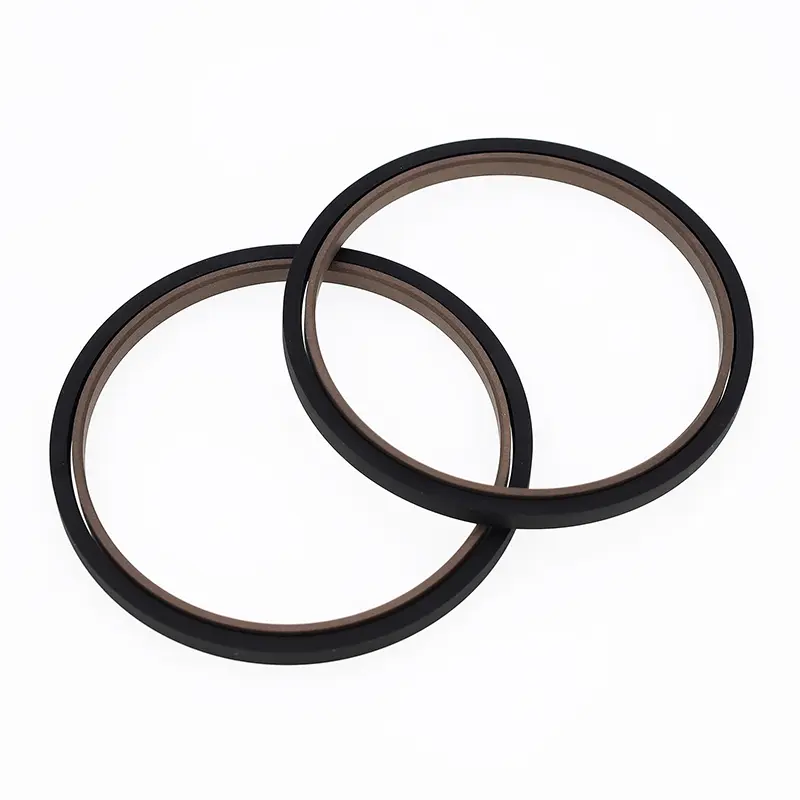

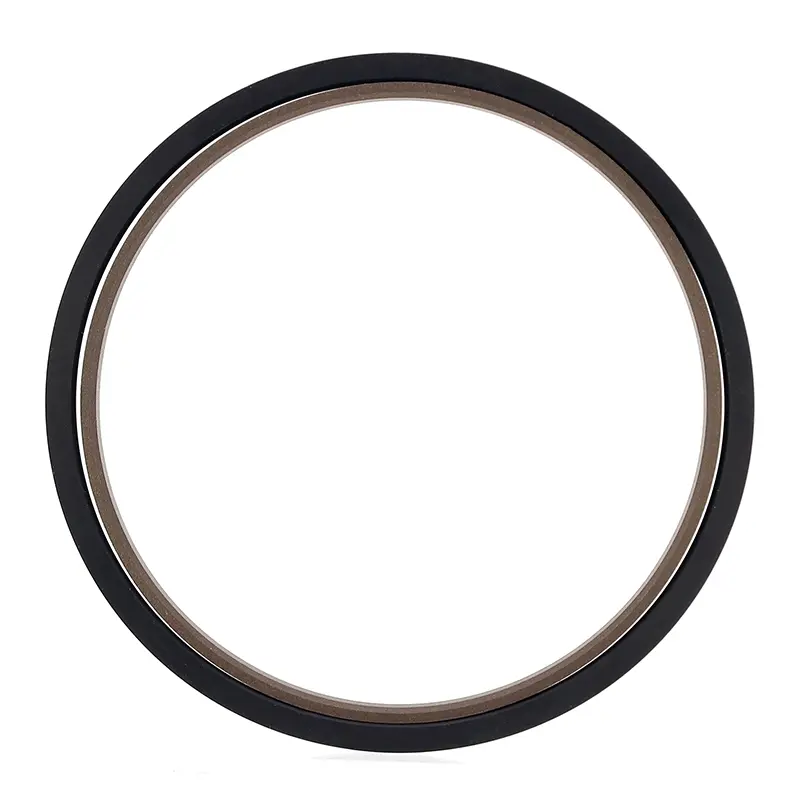

La tenuta combinata rettangolare per steli di pistoni è costituita da un anello di tenuta rettangolare riempito in PTFE e da un anello di gomma rettangolare. È adatto per la tenuta a pressione bidirezionale in applicazioni idrauliche e pneumatiche alternative. L'anello rettangolare fornisce forza radiale e compensa l'usura dell'anello di tenuta. Per diametri dell'asta inferiori a 30 mm, è necessario utilizzare un design con scanalatura divisa (aperta).
Caratteristiche:
1. Basso attrito, bassa resistenza all'avviamento, movimento fluido, uguale attrito dinamico e statico e assenza di scorrimento;
2. Guarnizione a doppio scopo per applicazioni idrauliche e pneumatiche, adatta per la tenuta a pressione bidirezionale;
3. Lunga durata, adatta per la lubrificazione senza olio;
4. Design compatto per una facile installazione e manutenzione.
Condizioni operative applicabili (i valori estremi non devono essere visualizzati contemporaneamente)
|
Pressione MPa |
Temperatura ℃ |
Velocità m/s |
Medio |
Spazio di estrusione Smassimo |
|
≤40 |
-35~+100 (anello rettangolare corrispondente NBR) |
≤4 |
Olio idraulico a base minerale, fluido ritardante di fiamma (HFA/HFB), acqua, gas, ecc. |
0,4 (<25MPA) |
|
-20~+200 (anello rettangolare corrispondente FKM) |
0,2 (<40MPA) |
Selezione dei materiali
1. Materiali rettangolari disponibili: gomma nitrilica R01 (NBR), gomma fluorurata RO2 (FKM), ecc.
2. Materiali dell'anello di tenuta: PTFE2, PTFE3, PTFE4 (vedere descrizione del materiale).
Esempio di ordinazione

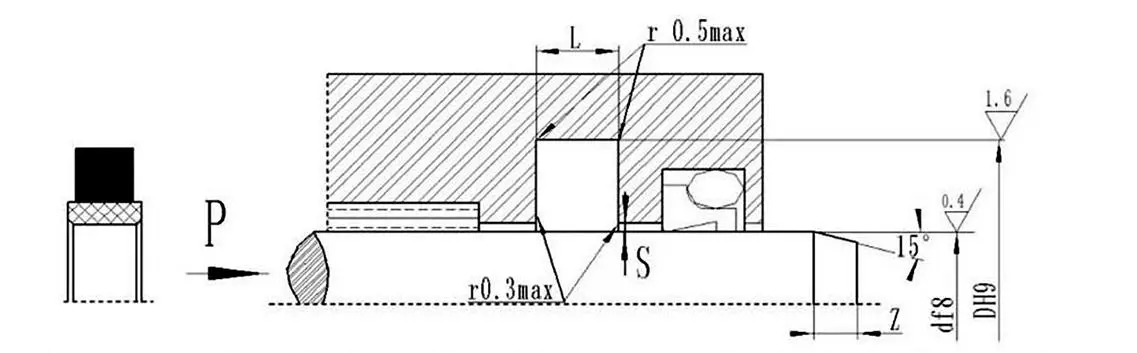

Ordinare il modello SPN-d*DL-PTFE3-R01: Diametro stelo*Diametro inferiore scanalatura*Larghezza scanalatura
Modello SPN PTFE3 - Codice materiale PTFE modificato R01 - Codice materiale anello rettangolare
