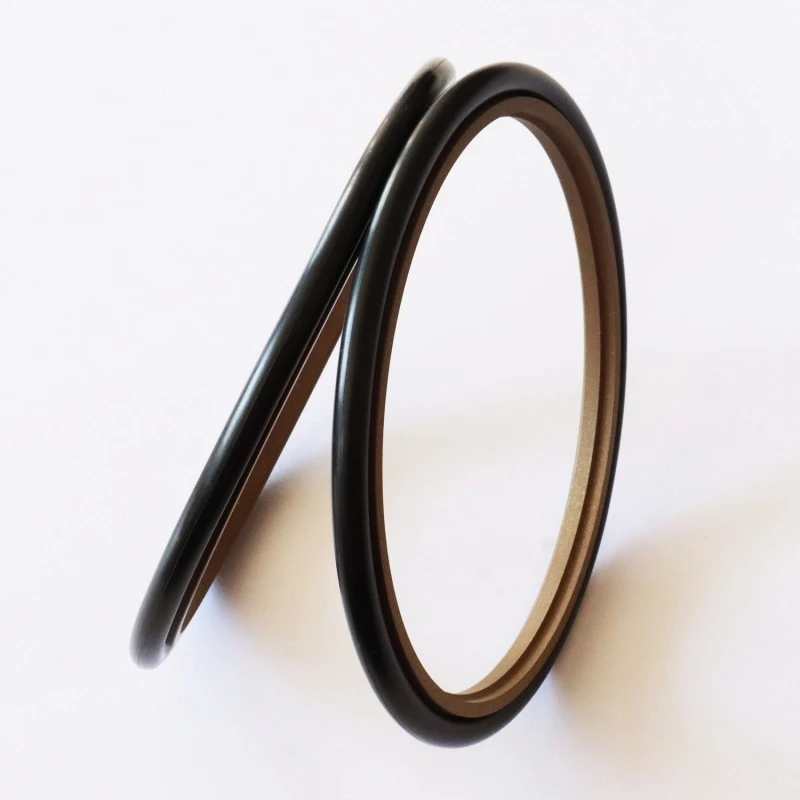

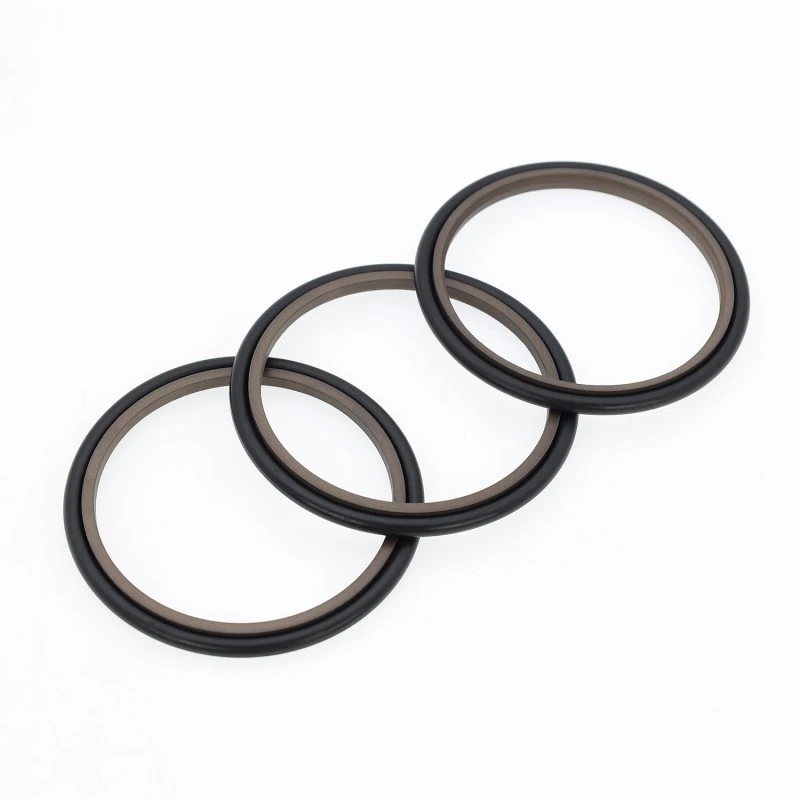

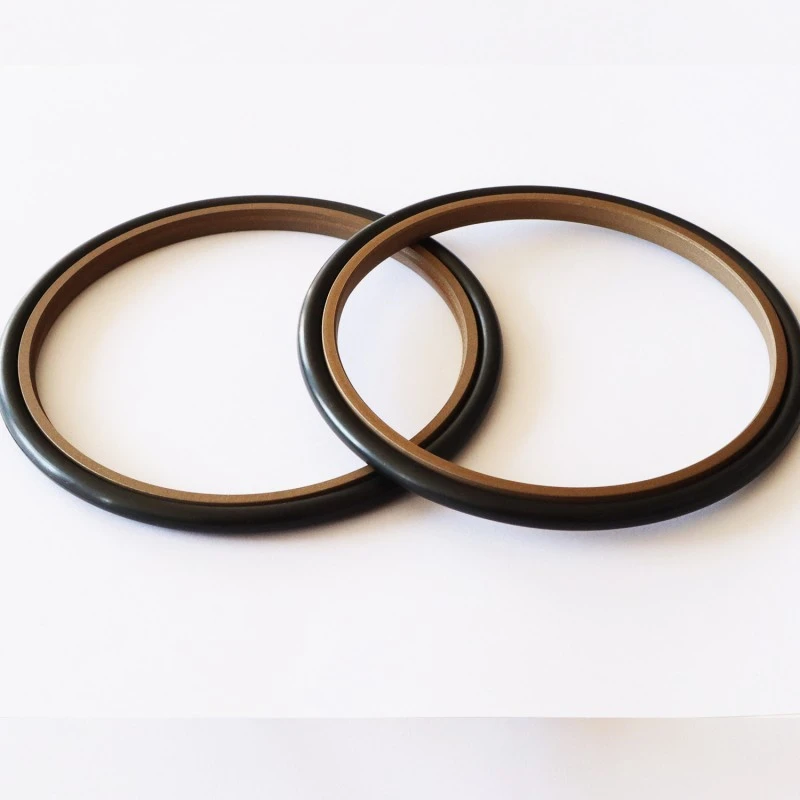

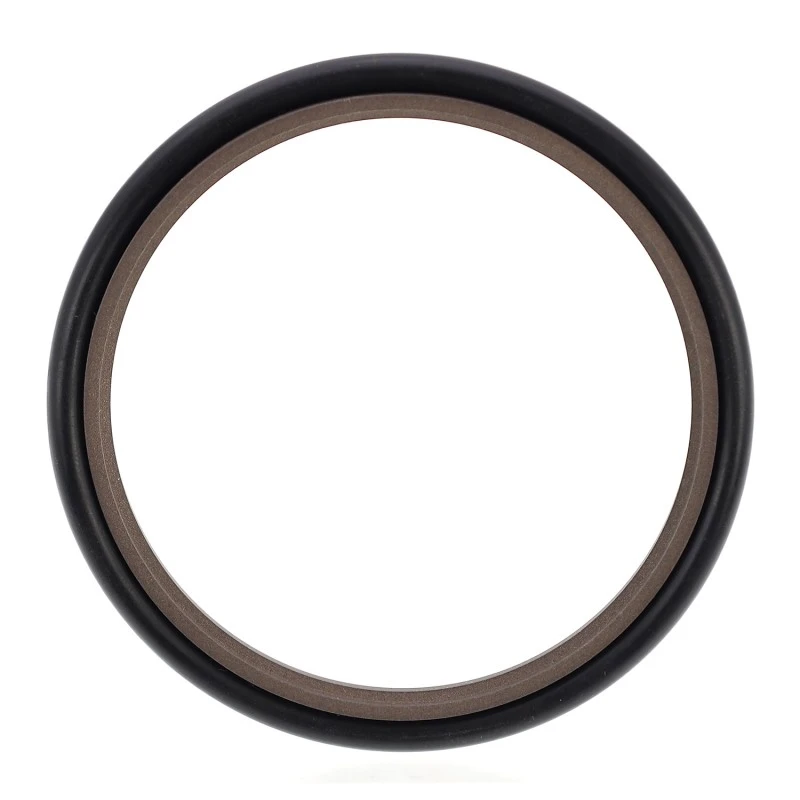

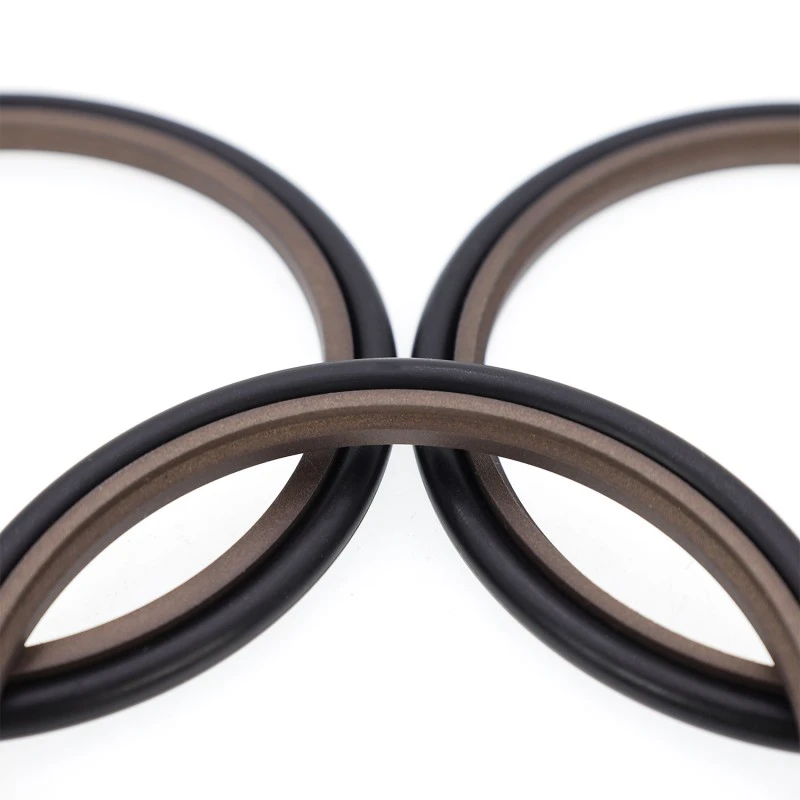

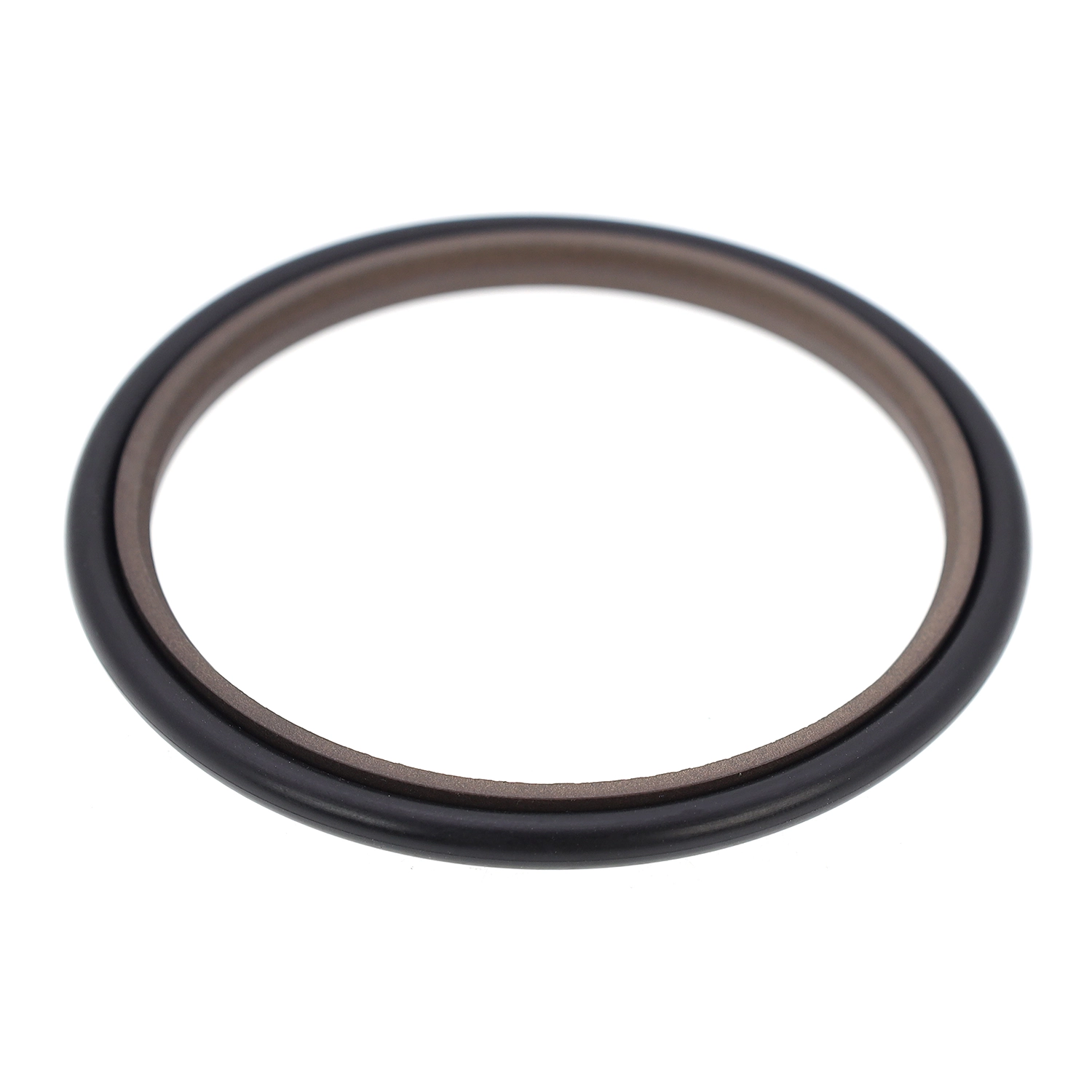

La Step Seal è costituita da un anello di tenuta a gradini riempito in PTFE e da un O-ring, adatto per la tenuta a pressione unidirezionale in applicazioni idrauliche alternative. L'O-ring fornisce forza radiale e compensa l'usura dell'anello di tenuta. Viene generalmente utilizzato insieme ad un anello di guida. Per diametri dell'asta inferiori a 30 mm, è necessario utilizzare un design con scanalatura divisa (aperta).
Caratteristiche:
1. Basso attrito, bassa resistenza all'avviamento, movimento fluido, uguale attrito dinamico e statico e assenza di scorrimento;
2. Stabilità ad alta pressione sotto pressione e condizioni difficili;
3. Lunga durata, adatta per guarnizioni di lubrificazione senza olio;
4. Adatto per sigillare mezzi a bassa viscosità come l'acqua;
Condizioni operative applicabili (i valori estremi non devono essere visualizzati contemporaneamente)
|
Pressione MPa |
Temperatura ℃ |
Velocità m/s |
Medio |
|
≤60 |
-35~+100 (O-ring corrispondente NBR) |
≤6 |
Olio idraulico a base minerale, fluido ritardante di fiamma (HFA/HFB), acqua, ecc. |
|
-20~+200 (O-ring FKM corrispondente) |
Selezione dei materiali
1. Materiali O-ring disponibili: gomma nitrile-butadiene R01 (NBR), gomma fluorurata RO2 (FKM), ecc.
2. Materiali dell'anello di tenuta: PTFE2, PTFE3, PTFE4, PU, ecc.
Esempio di ordinazione
Modello da ordinare: RC11-40x55.1x6.3-PTFE3-R01

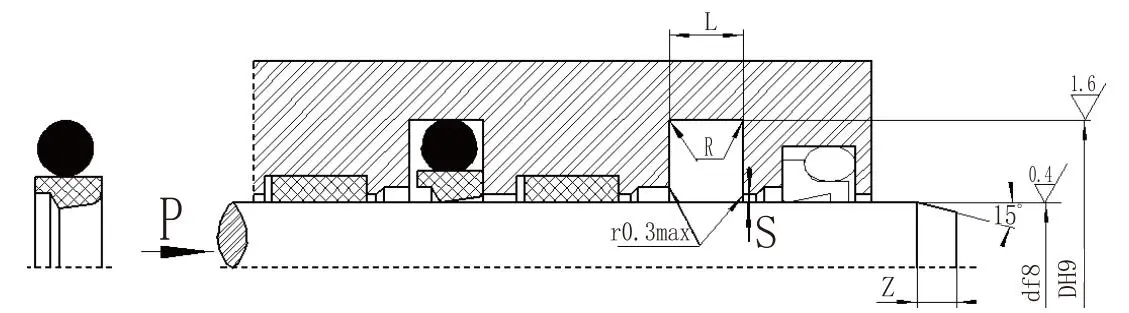

Modello da ordinare: RC11-B-40x55.1x6.3-PTFE3-RO2 Modello: Diametro stelo x Diametro scanalatura x Larghezza scanalatura PTFE3 (PTFE modificato) Codice materiale: R01, R02 - Codice materiale O-Ring
