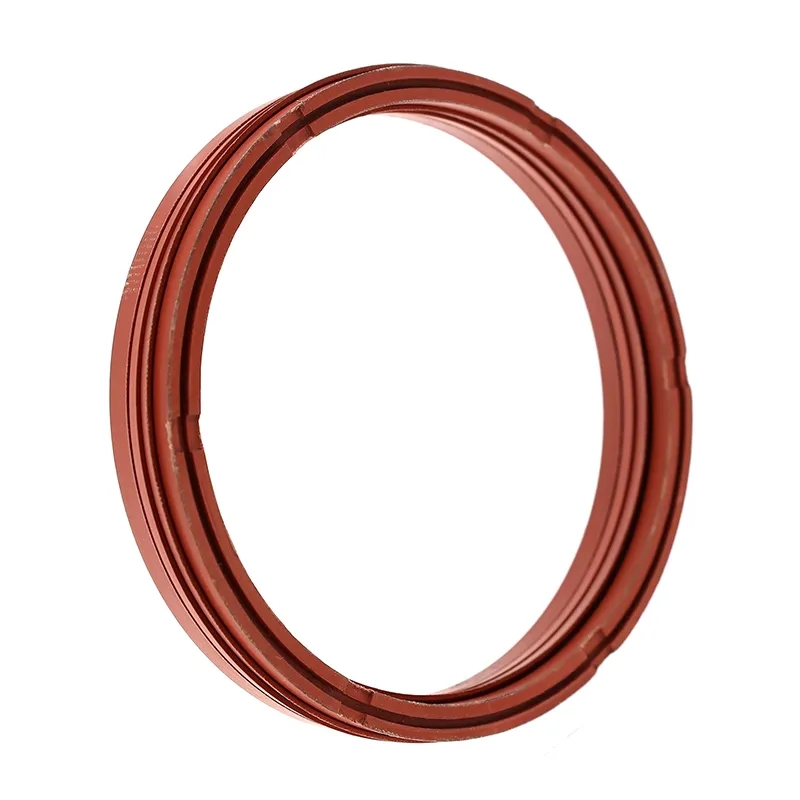

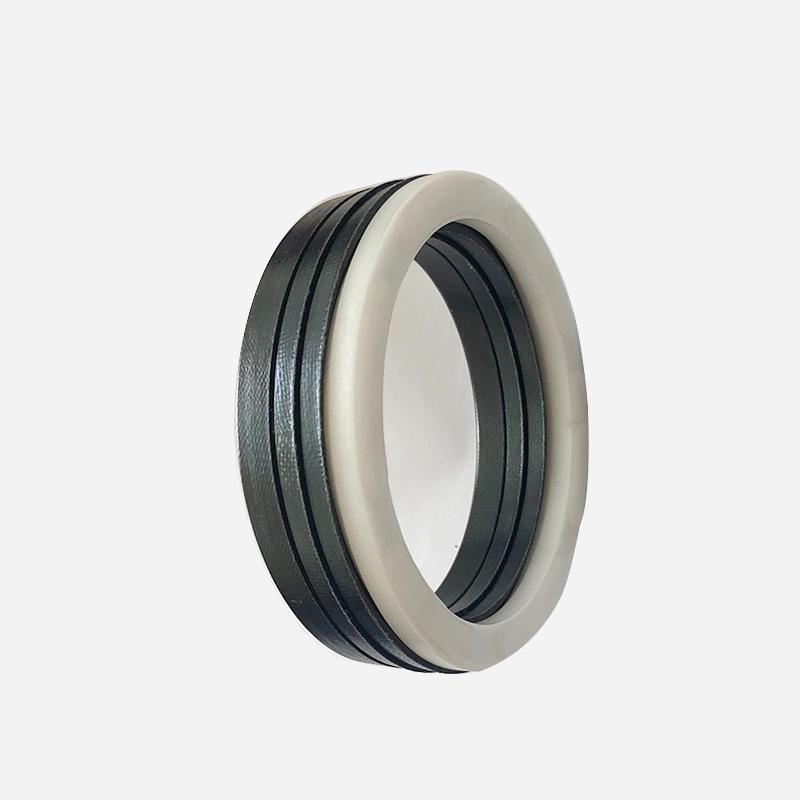

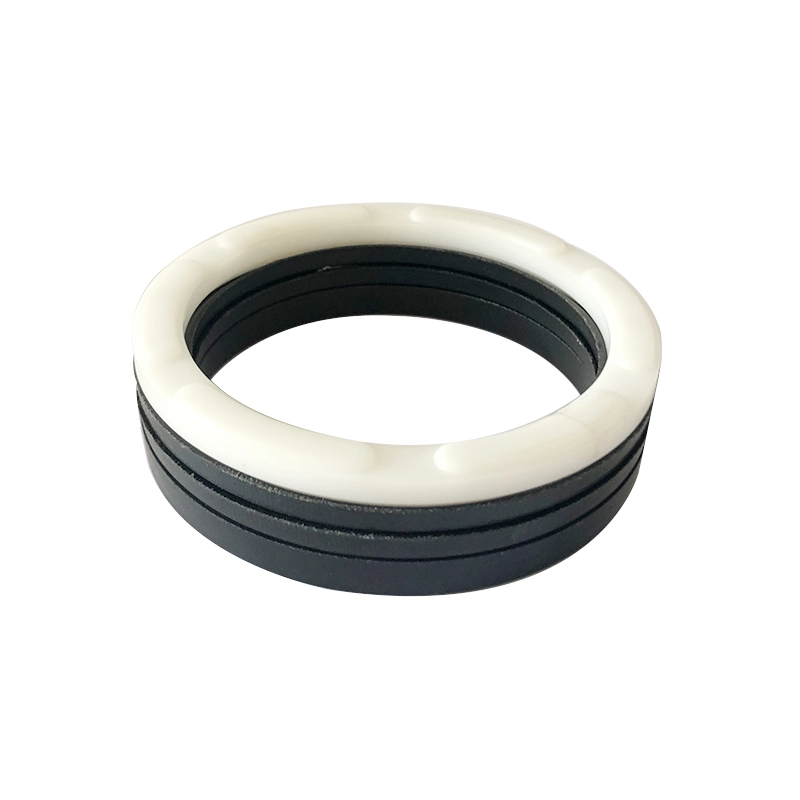

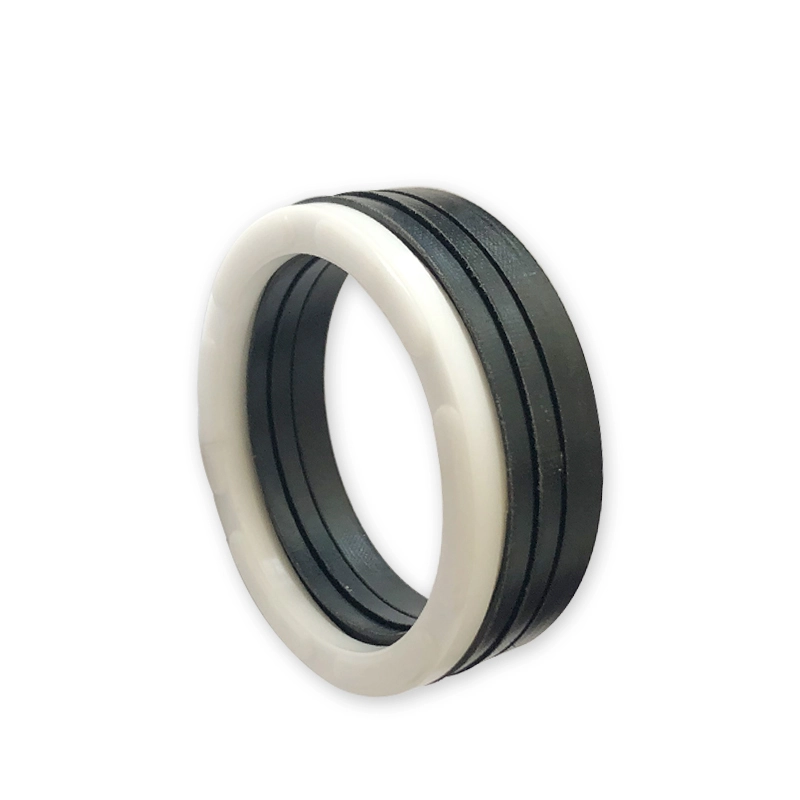

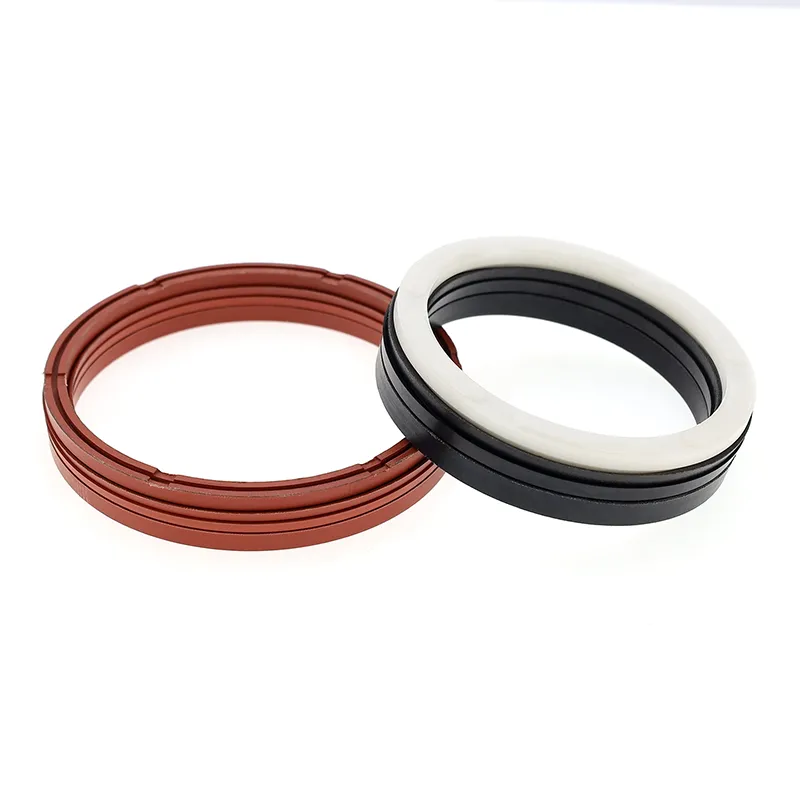

La tenuta V-Set per impieghi gravosi è costituita da un set di anelli di tenuta a forma di V, un anello di compressione e un anello di supporto. È adatto per la tenuta a pressione unidirezionale in applicazioni idrauliche alternative. Durante l'installazione è necessario applicare un grasso compatibile con il materiale sigillante. Non può essere installato in custodie integrali (chiuse). È progettato per la tenuta del pistone in applicazioni con carichi medi e pesanti.
1. È disponibile un'ampia gamma di materiali che consentono una regolazione ottimale per adattarsi a varie applicazioni.
2. Adatto per l'uso in condizioni operative difficili, adattandosi praticamente a tutti i fluidi e condizioni impegnative.
3. Lunga durata, adatta per la lubrificazione senza olio (con un'adeguata selezione del materiale).
4. Prestazioni di tenuta regolabili: la dimensione assiale può essere regolata aggiungendo o rimuovendo gli anelli a V.
5. Efficace anche con superfici di tenuta di scarsa qualità.
|
Pressione MPa |
Temperatura ℃ |
Velocità m/s |
Medio |
|||
|
≤60 |
-30~+100 (gomma nitrilica o gomma tela nitrilica) |
-20~+200 (gomma fluorurata o tessuto in gomma fluorurata) |
-100~+260 (PTFE) |
≤0,5 (gomma o gomma rinforzata con tessuto) |
≤15 (PTFE) |
Quasi tutti i media (seleziona la giusta combinazione di materiali) |
1. Materiali dell'anello di pressione: PTFE, tessuto di nitrile, tessuto di gomma fluorurata, nylon, poliossimetilene
2. Materiali V-Ring: PTFE, gomma nitrilica, tessuto nitrilico, gomma fluorurata, tessuto in gomma fluorurata
3. Materiali dell'anello di supporto: tessuto di nitrile, tessuto di gomma fluorurata, nylon, poliossimetilene, PTFE
|
modello |
Materiali |
Gamma applicabile |
Sigillatura |
|
RCEK-A |
V-ring: tessuto NBR, anello di pressione, anello di supporto: tessuto NBR/PA/POM/PTFE |
Temperatura normale, alta pressione |
Bene |
|
RCEK-B |
V-ring: tessuto FKM, anello di pressione, anello di supporto: tessuto FKM/PTFE |
Alta temperatura, alta pressione |
Bene |
|
RCEK-C |
V-ring: NBR, anello di pressione, anello di supporto: tessuto NBR/PA/POM/PTFE |
Temperatura normale, media e bassa pressione |
Eccellente |
|
RCEK-D |
V-ring: FKM, anello di pressione, anello di supporto: tessuto FKM/PTFE |
Alta temperatura, media e bassa pressione |
Eccellente |
|
RCEK-E |
V-ring: combinazione NBR e tessuto NBR, anello di pressione, anello di supporto: tessuto NBR/PA/POM/PTFE |
Temperatura normale, media e alta pressione |
Eccellente |
|
RCEK-F |
V-ring: combinazione FKM e tessuto FKM, anello di pressione, anello di supporto: tessuto FKM/PTFE |
Alta temperatura, media e alta pressione |
Eccellente |
|
RCEK-G |
V-ring, anello di pressione, anello di supporto: PTFE1/PTFE2/PTFE3/PTFE4 |
Mezzi corrosivi ad alta temperatura e alta pressione |
Giusto |
|
RCEK-H |
V-ring: PU, anello di pressione, anello di supporto: PU/PA/POM/PTFE |
Temperatura normale, media e alta pressione |
Eccellente |
|

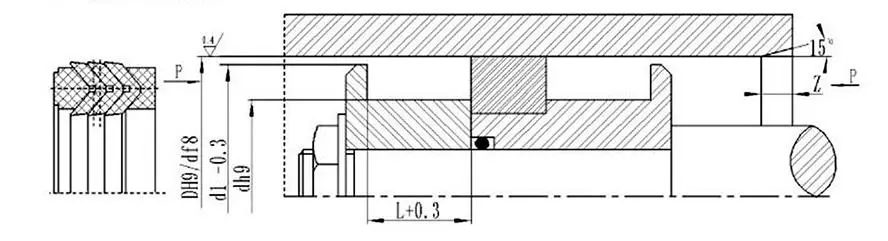

Ordinare il modello RCEK-A-120×95x25.3 Modello: diametro cilindro x diametro fondo scanalatura x larghezza scanalatura |
|||
