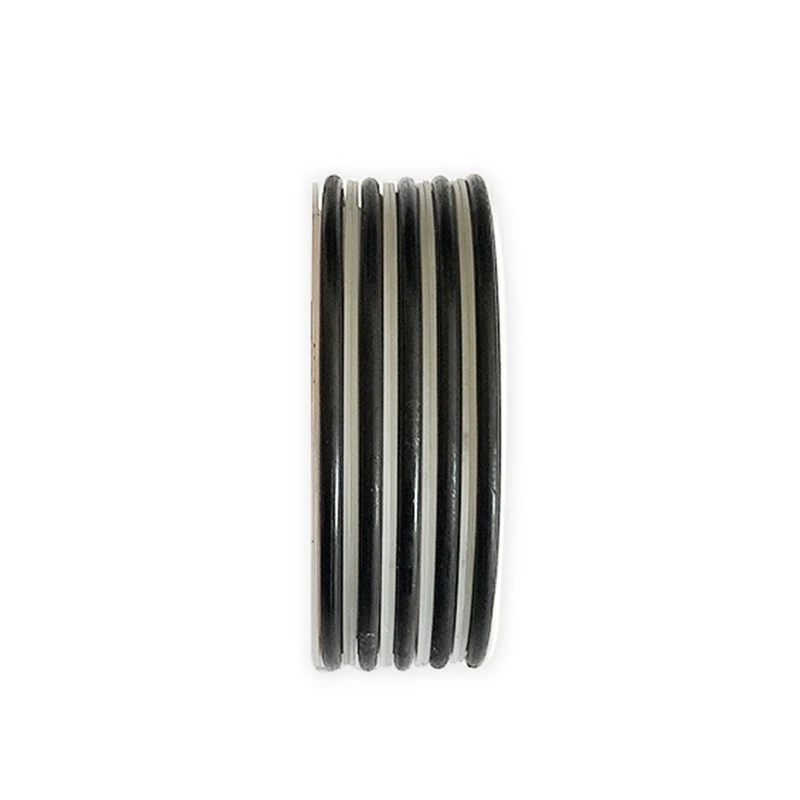

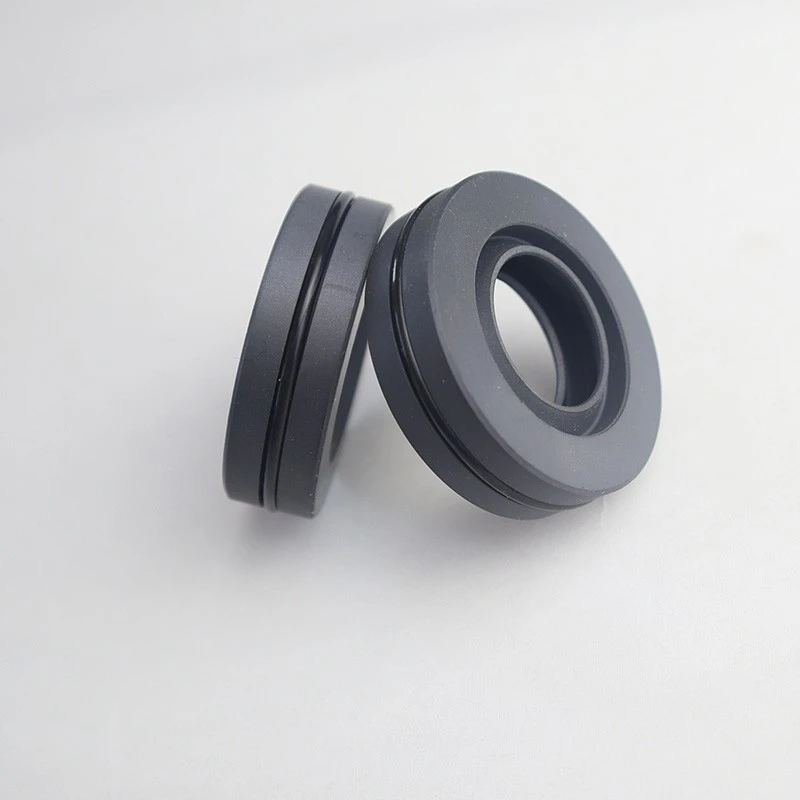

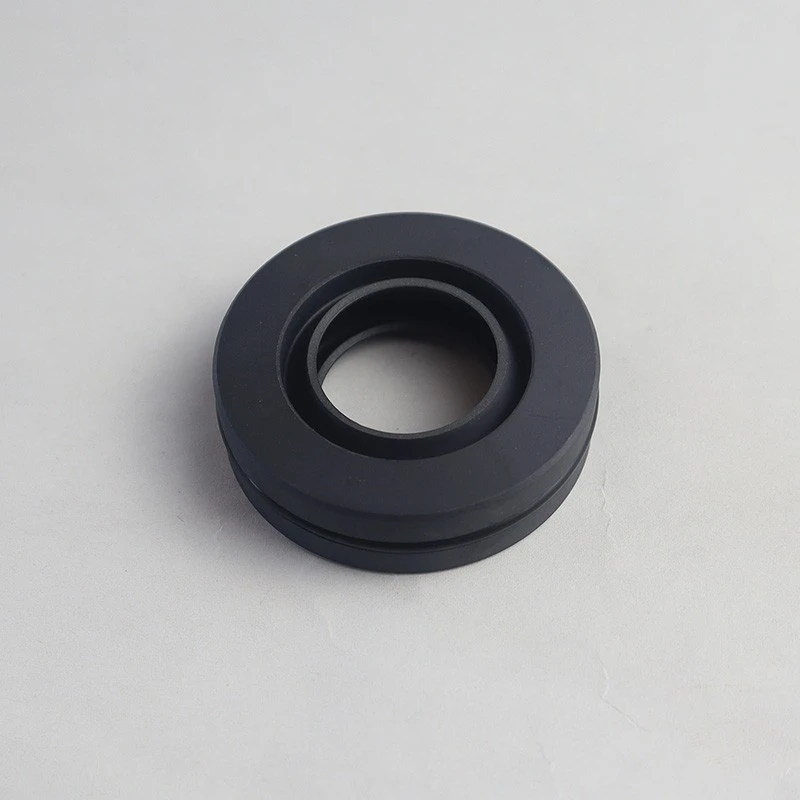

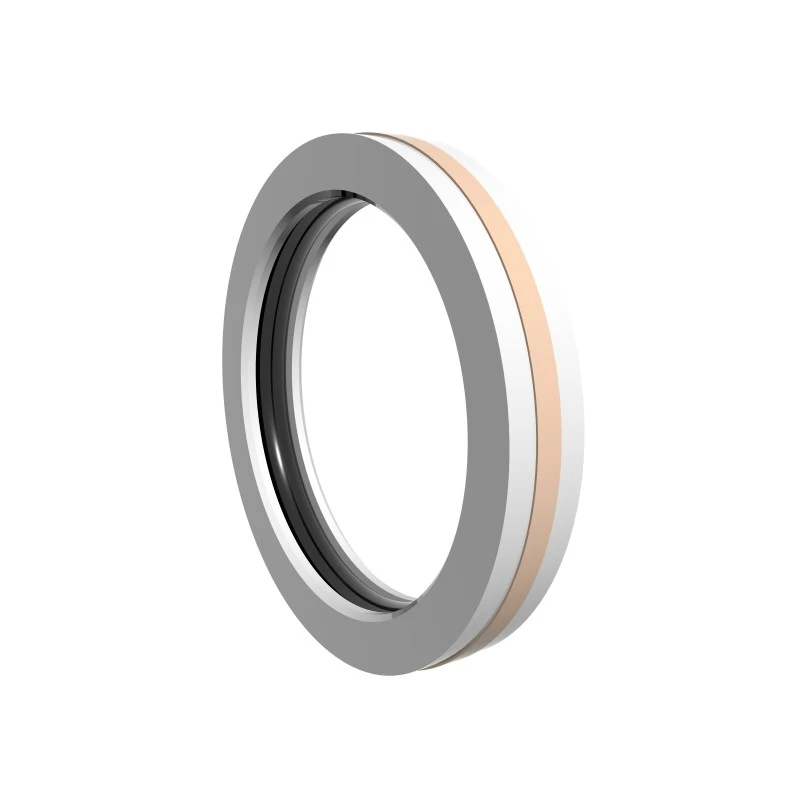

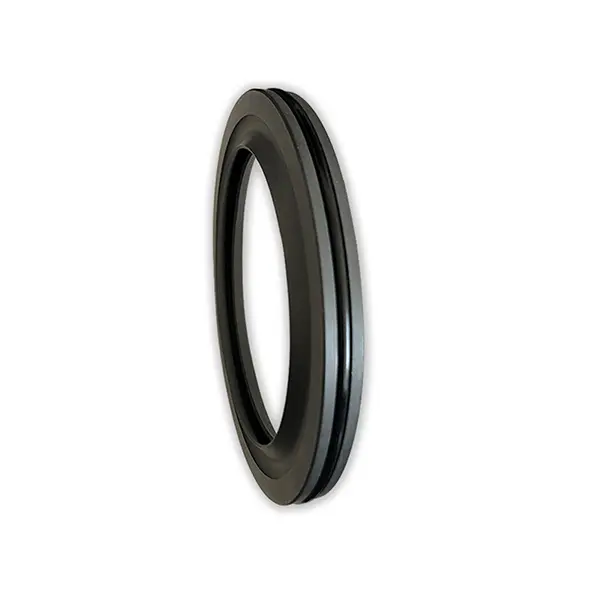

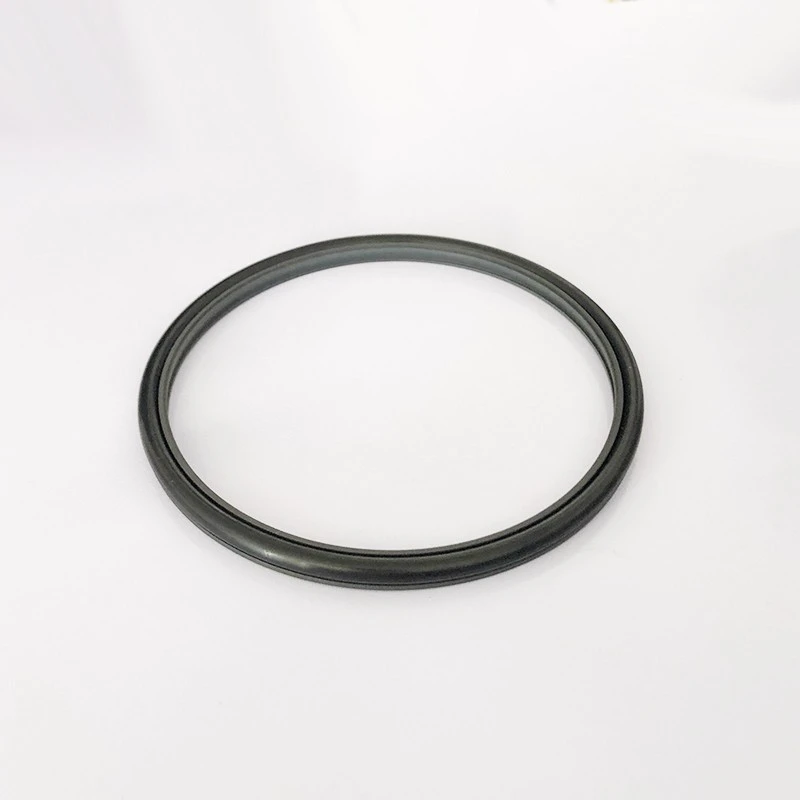

La nostra serie di guarnizioni rotanti ad alta pressione copre una varietà di prodotti ad alte prestazioni, tra cui RC2051, RC2052, RC2053, RC2054, RCX17, RCX18, RDI, RDA, RCS e RC2057, che sono progettati per il recupero e il movimento rotativo in idraulici, pneumatici e ambienti.

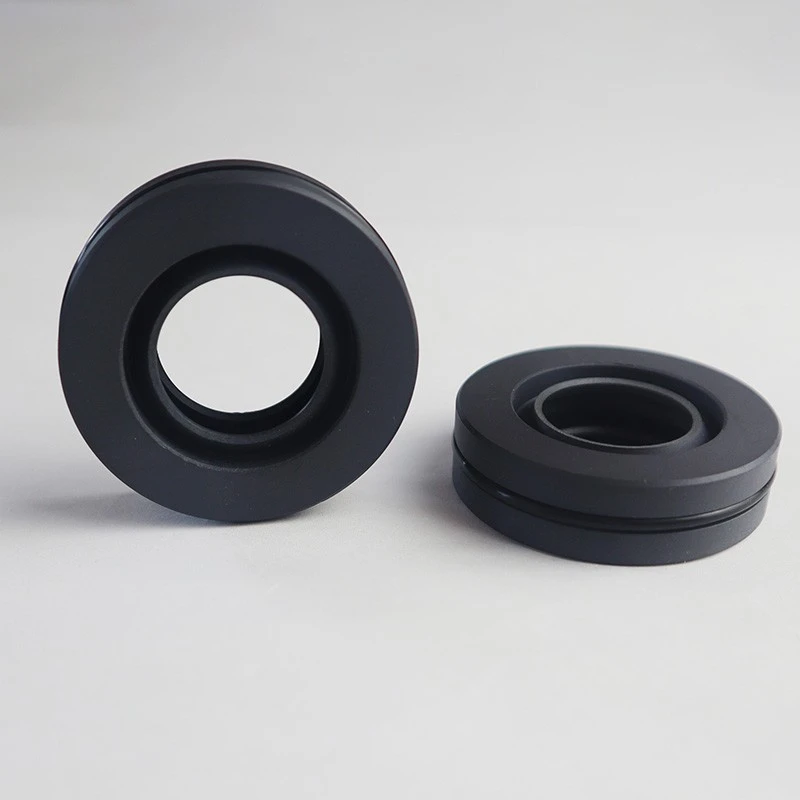

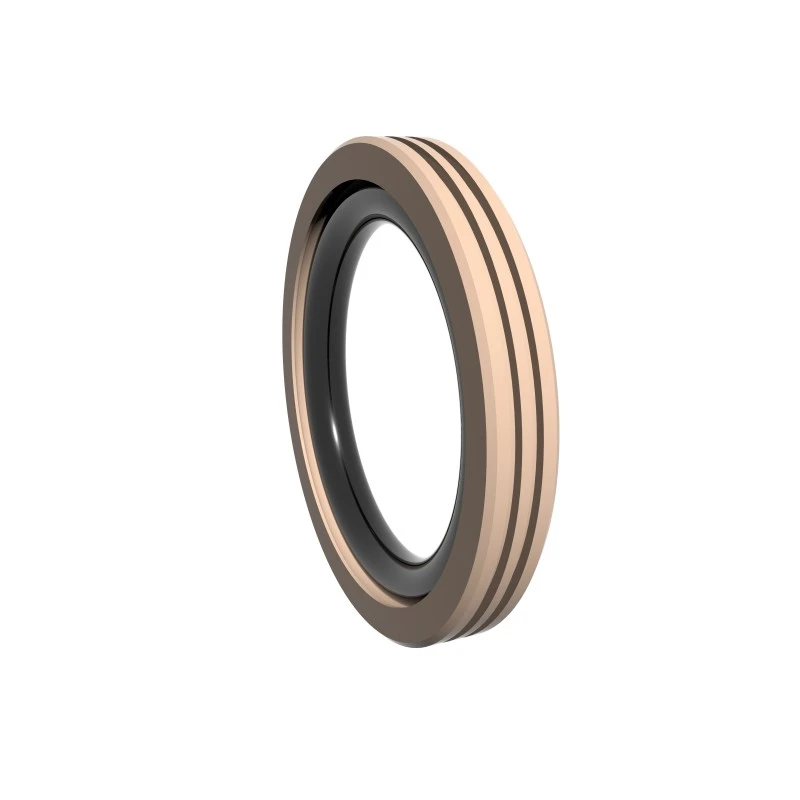

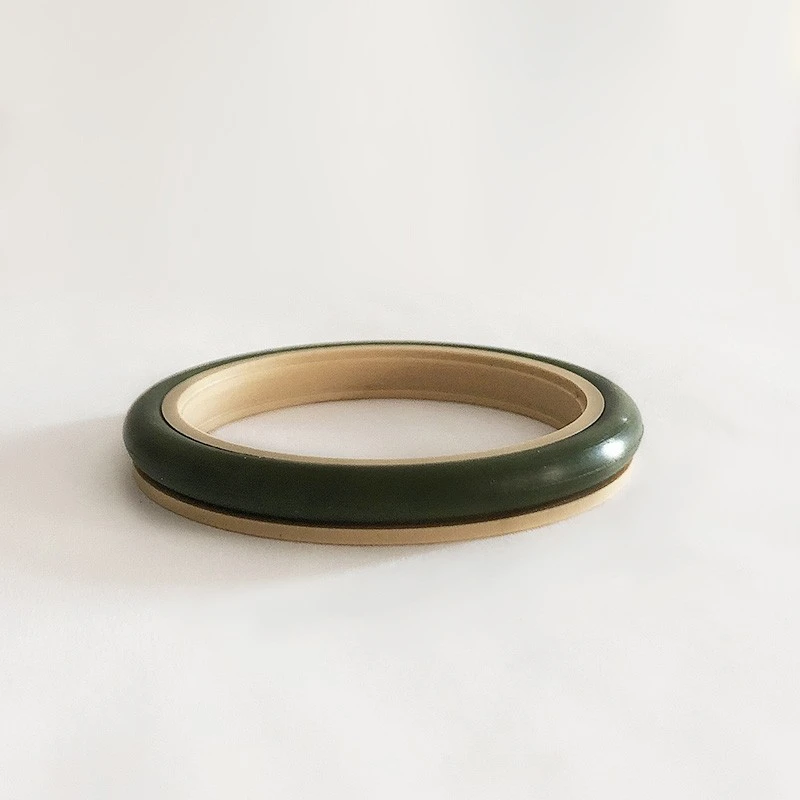

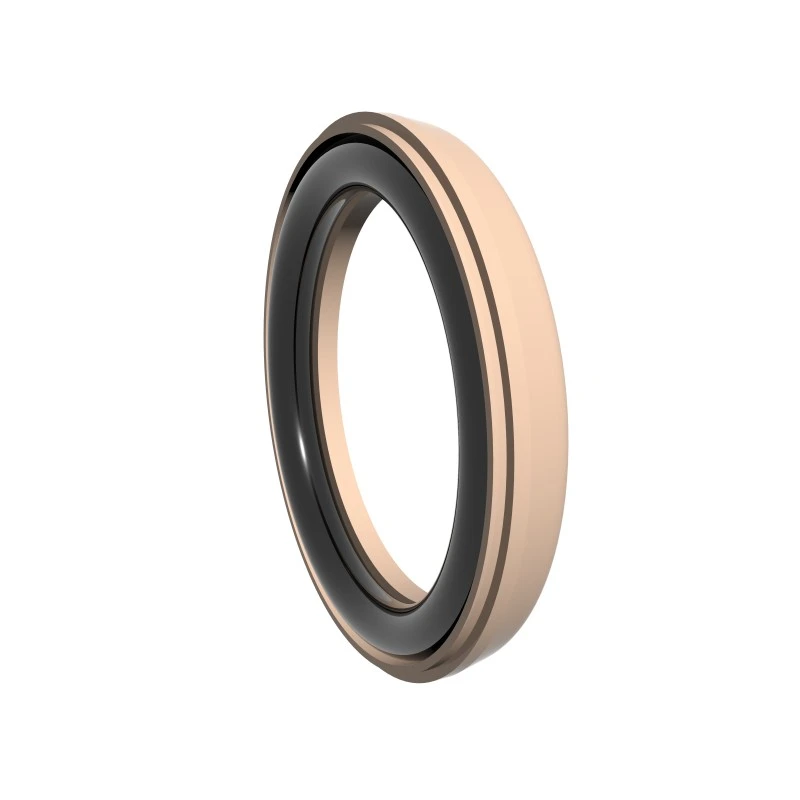

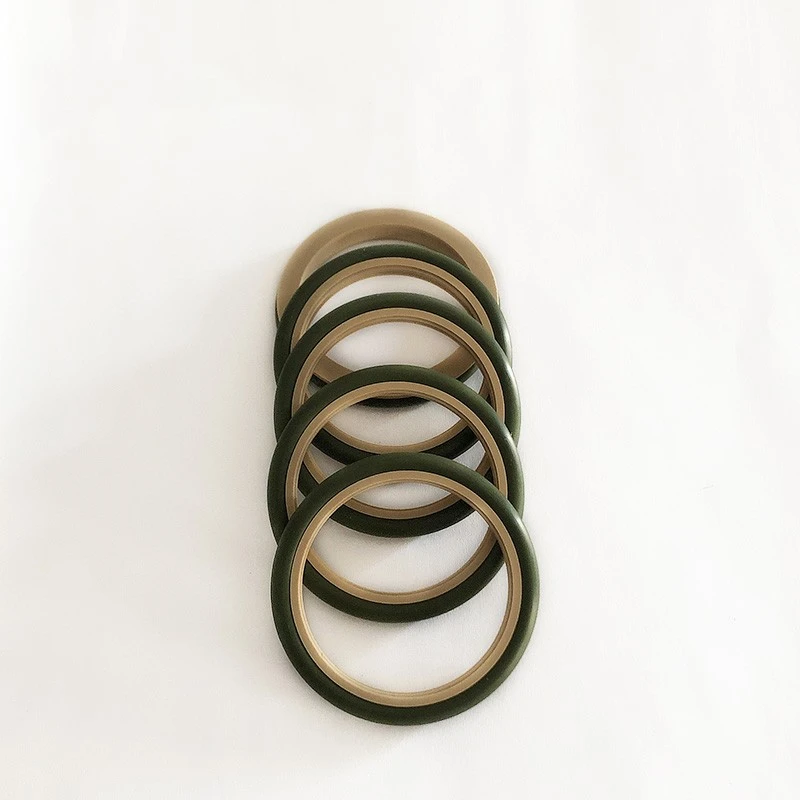

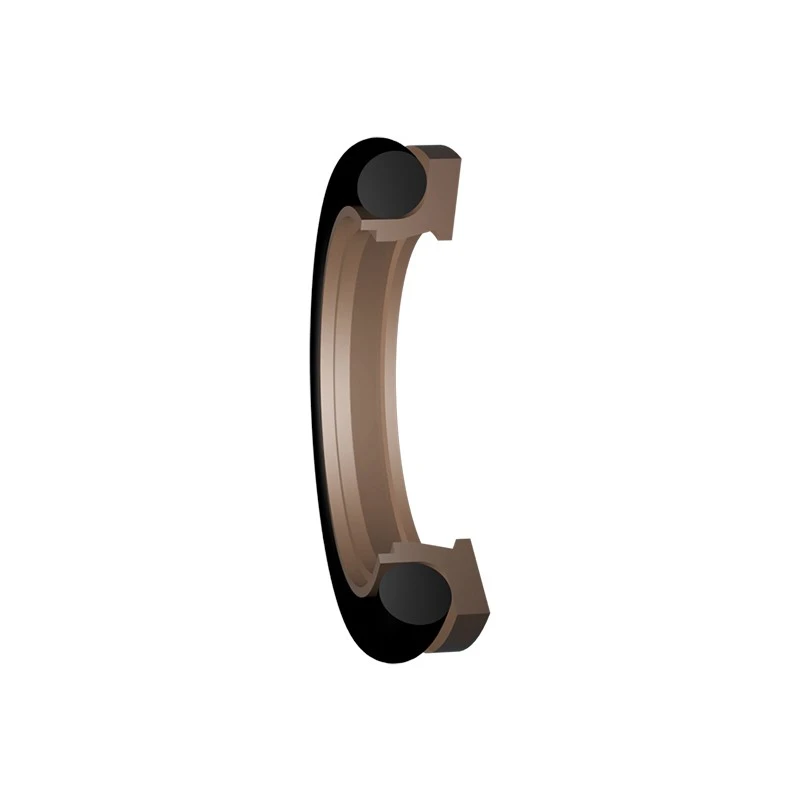

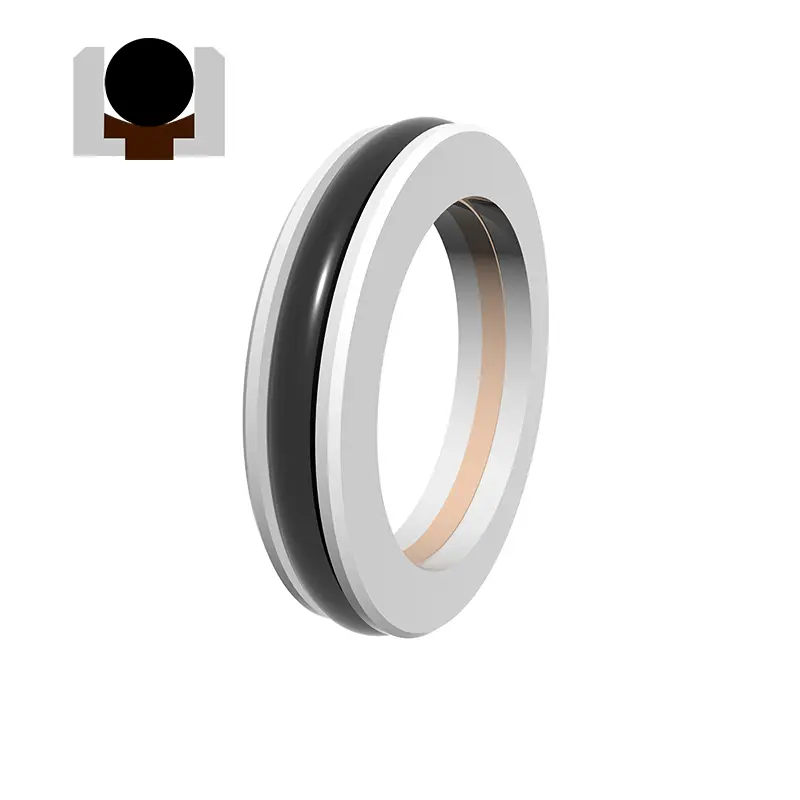

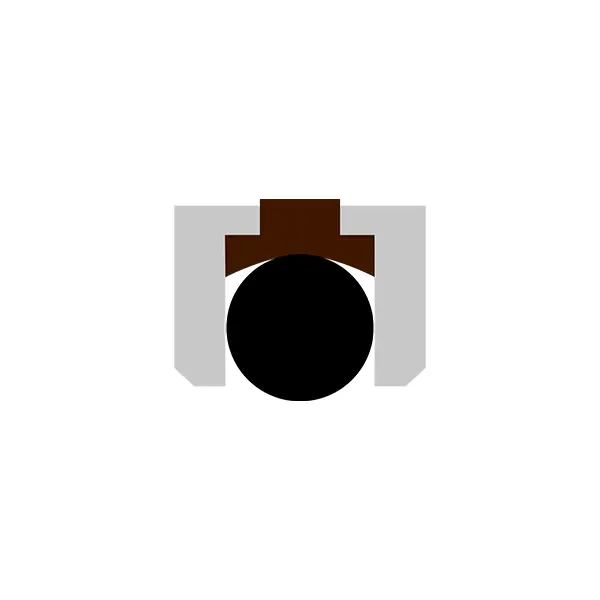

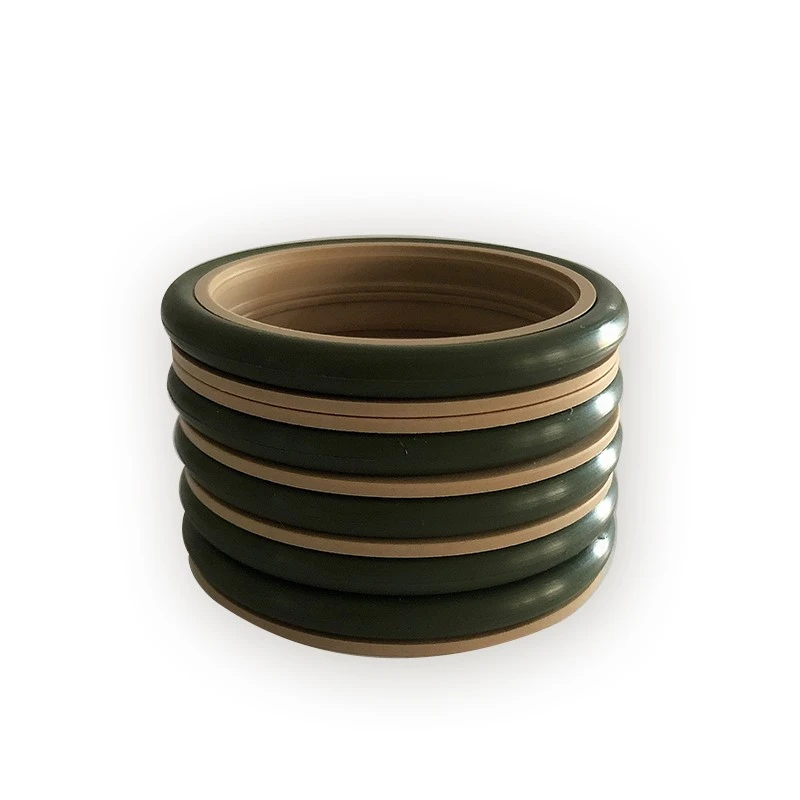

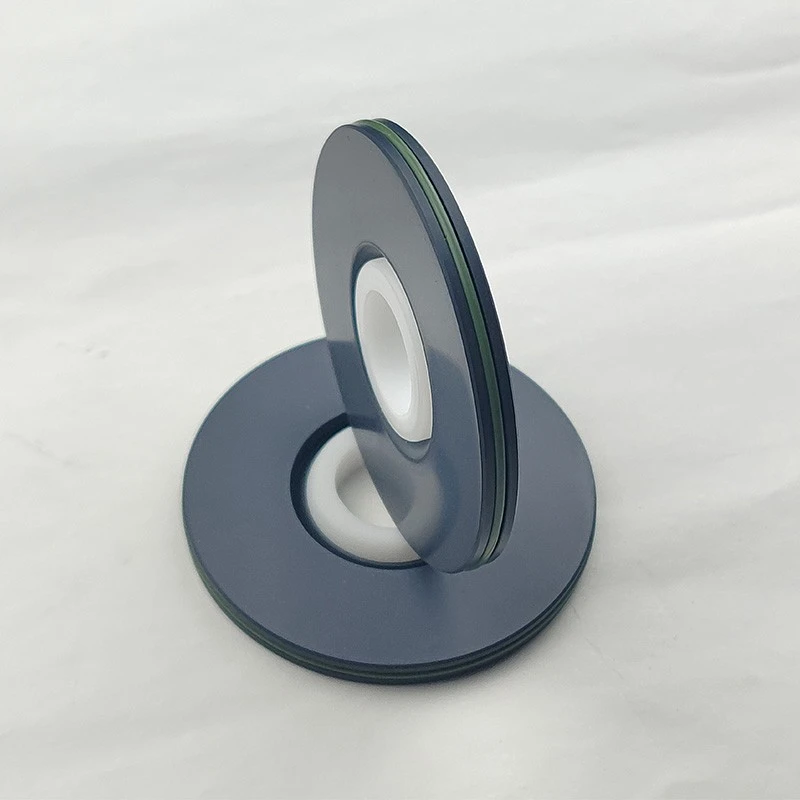

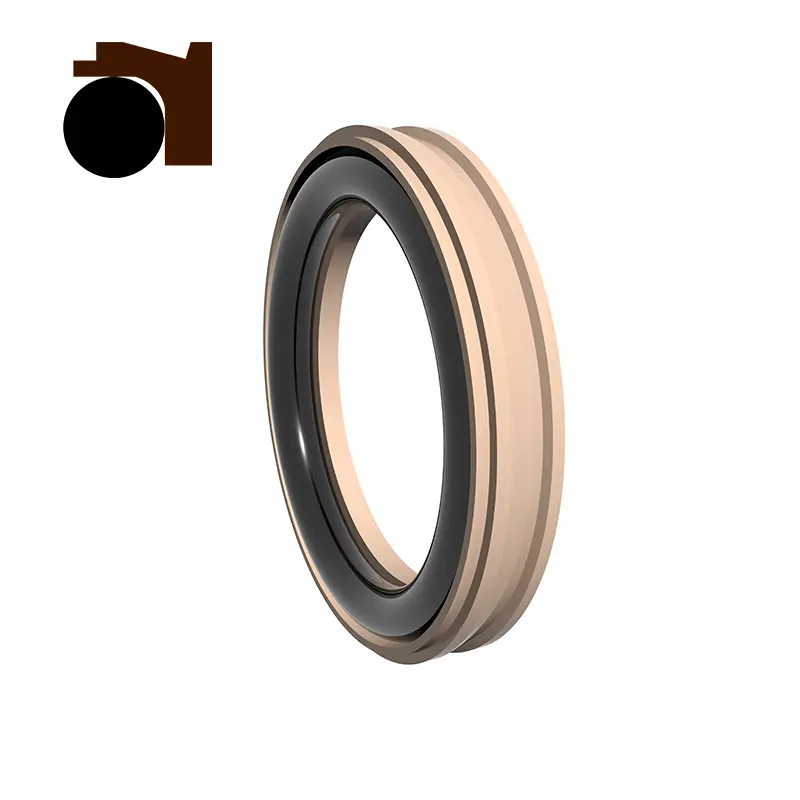

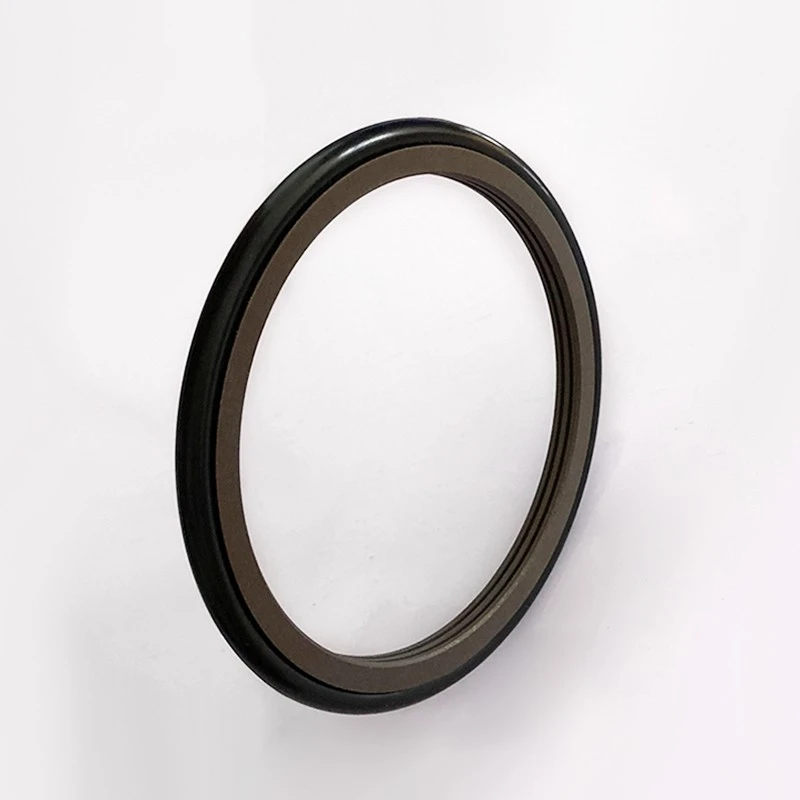

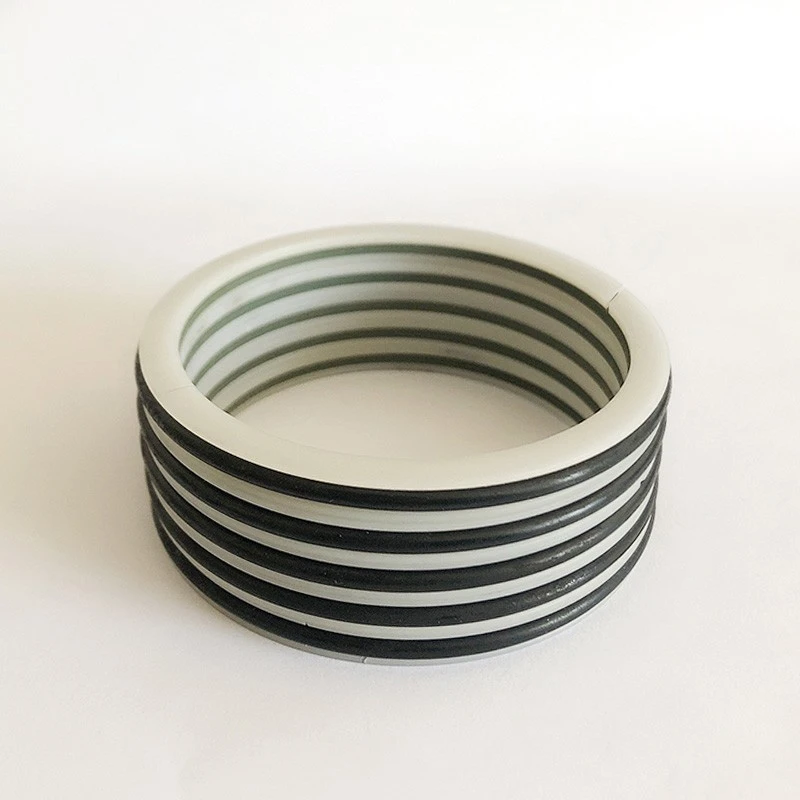

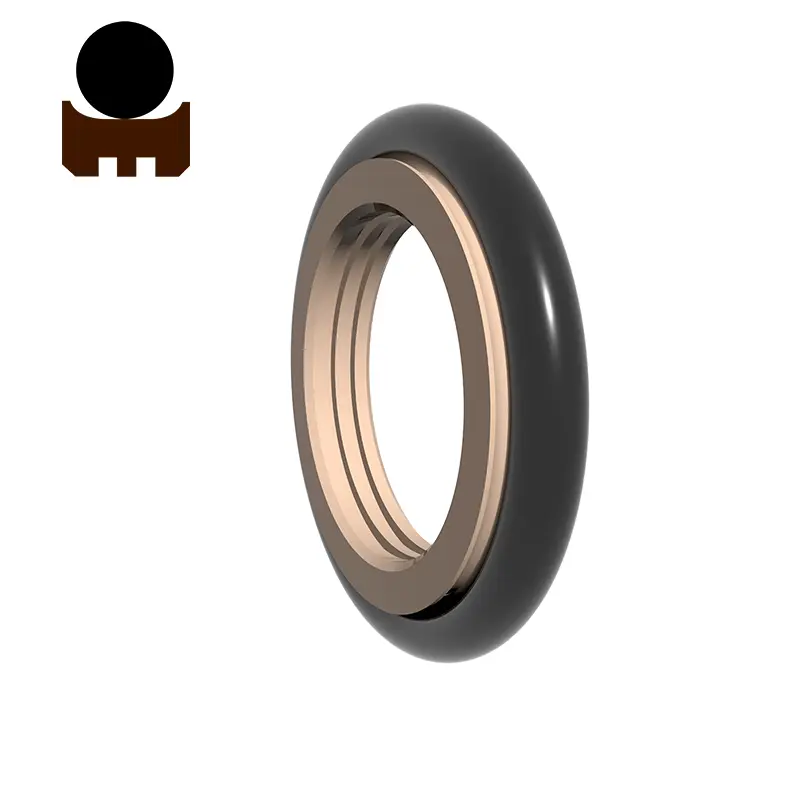

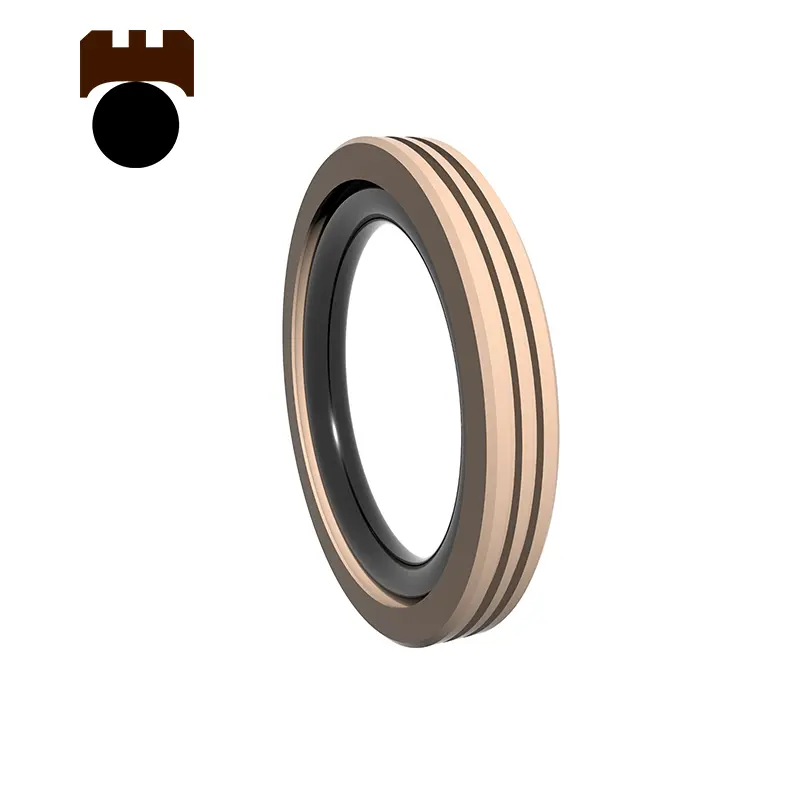

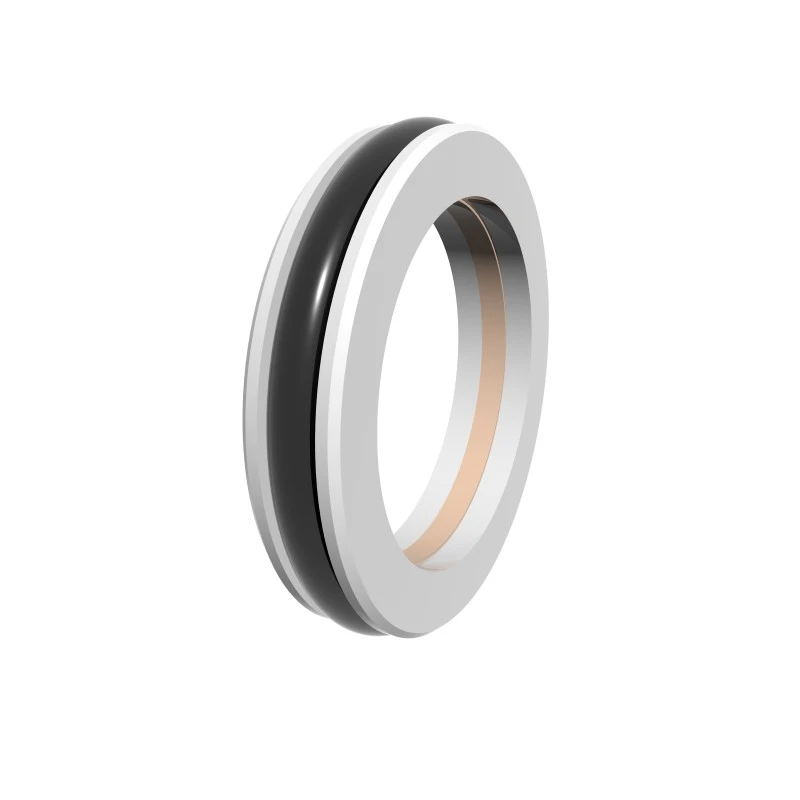

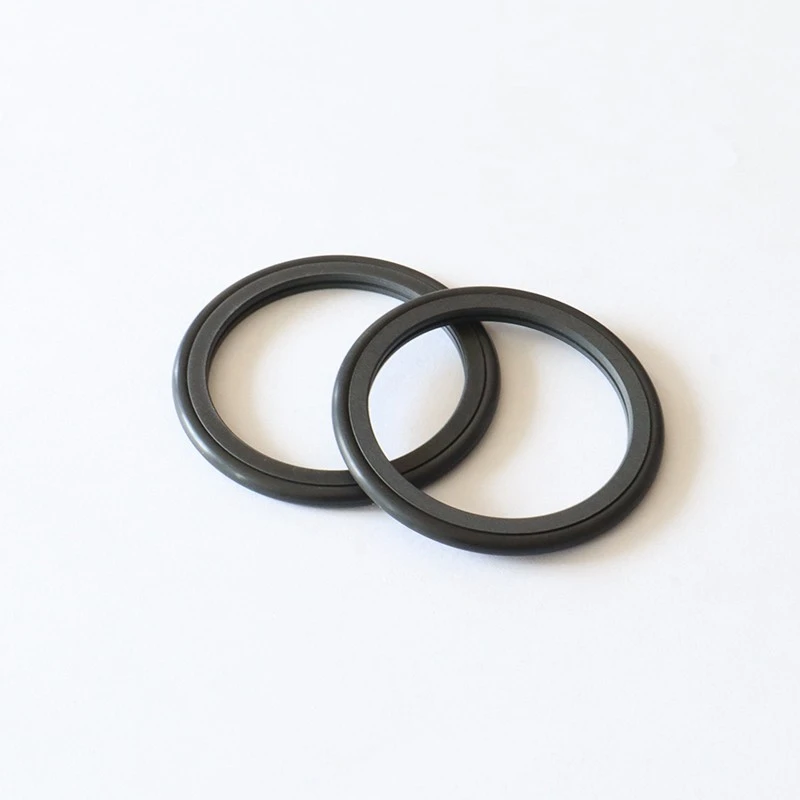

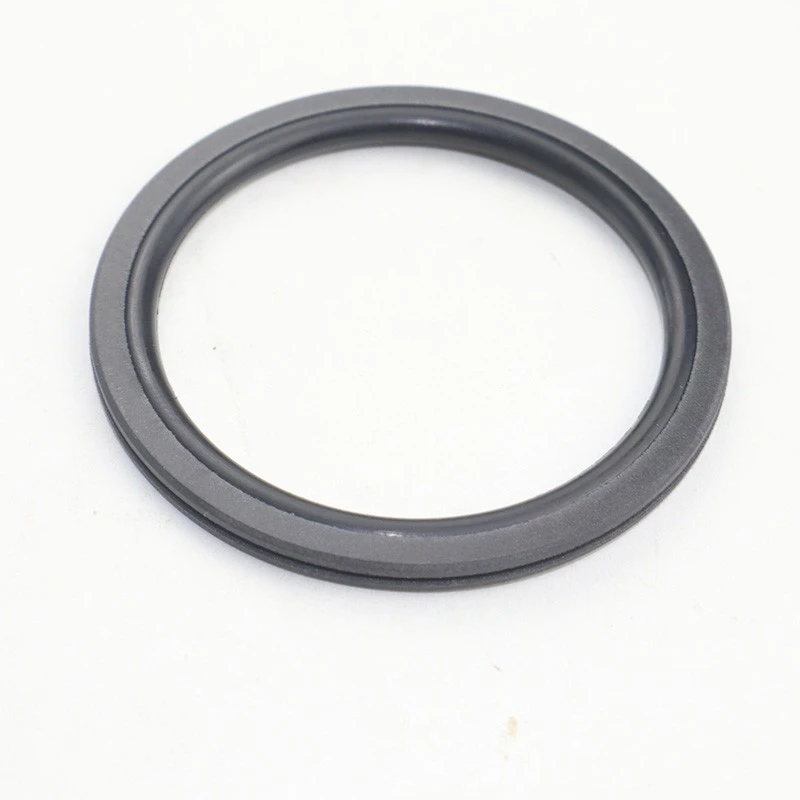

La serie RC2051 utilizza una combinazione di anelli di guarnizione dentati PTFE riempiti e O-ring per la tenuta a senso unico. Ha caratteristiche di bassa attrito e elevata di tenuta ed è diviso in tipo standard (RC2051-B) e tipo ad alta velocità (RC2051-G).

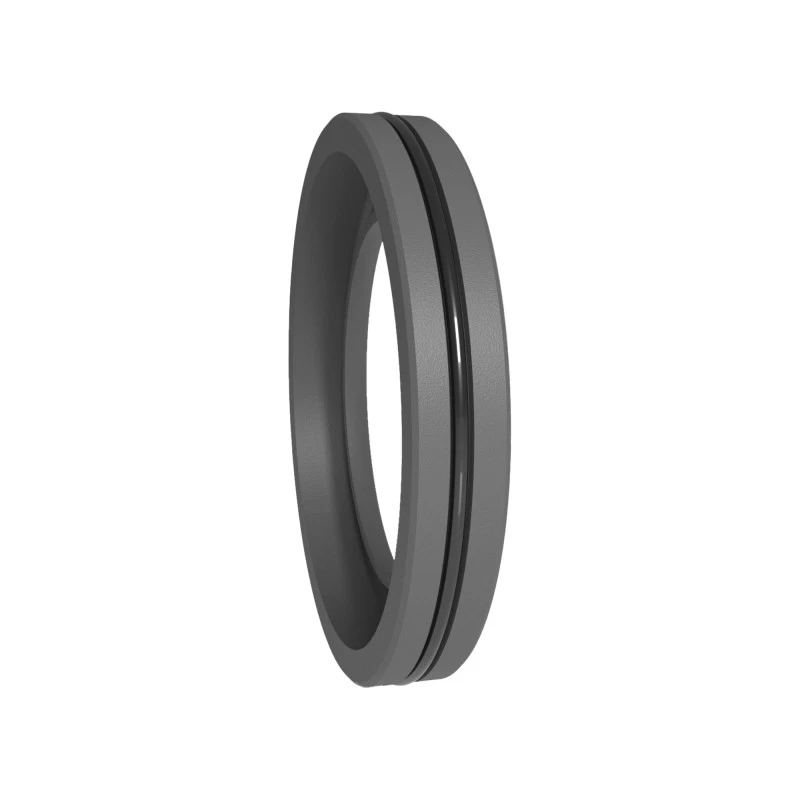

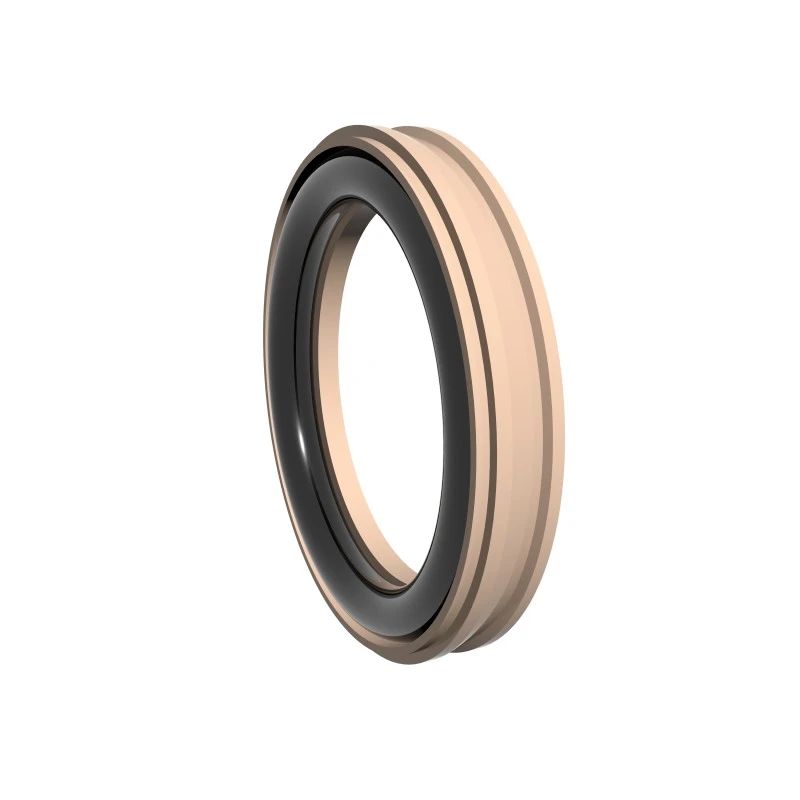

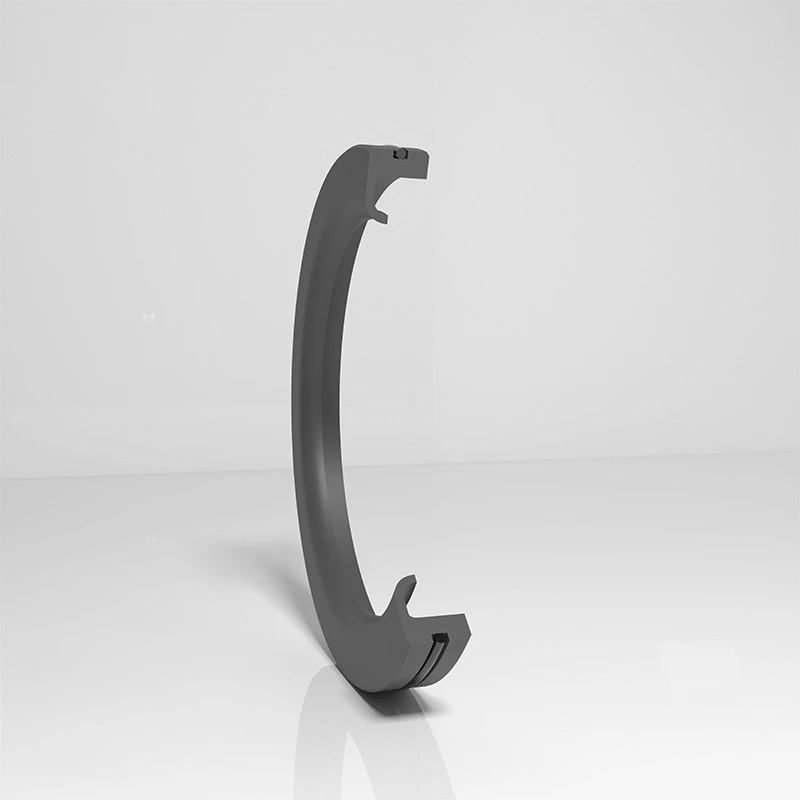

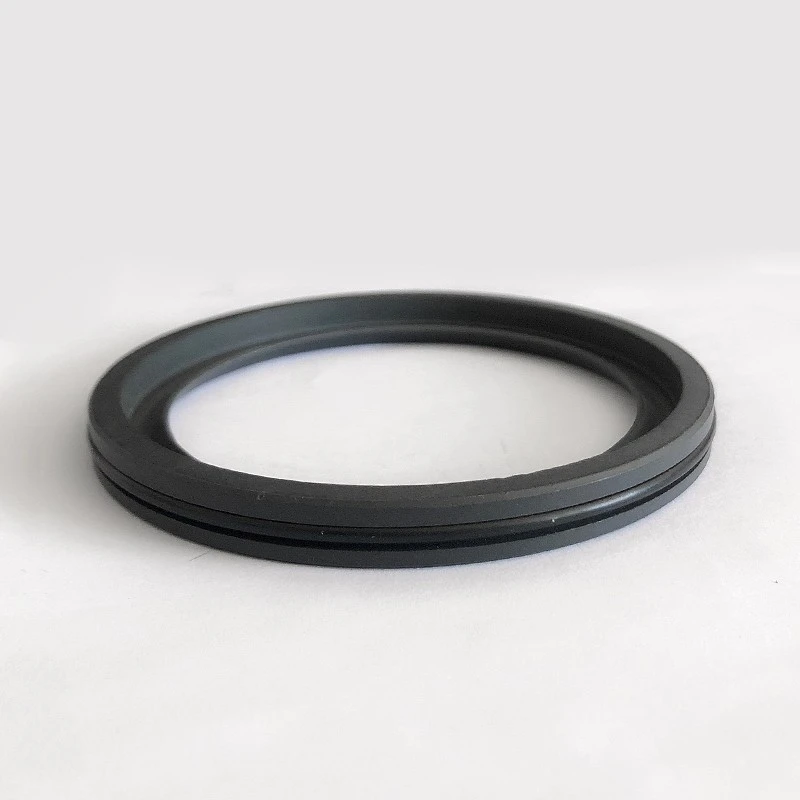

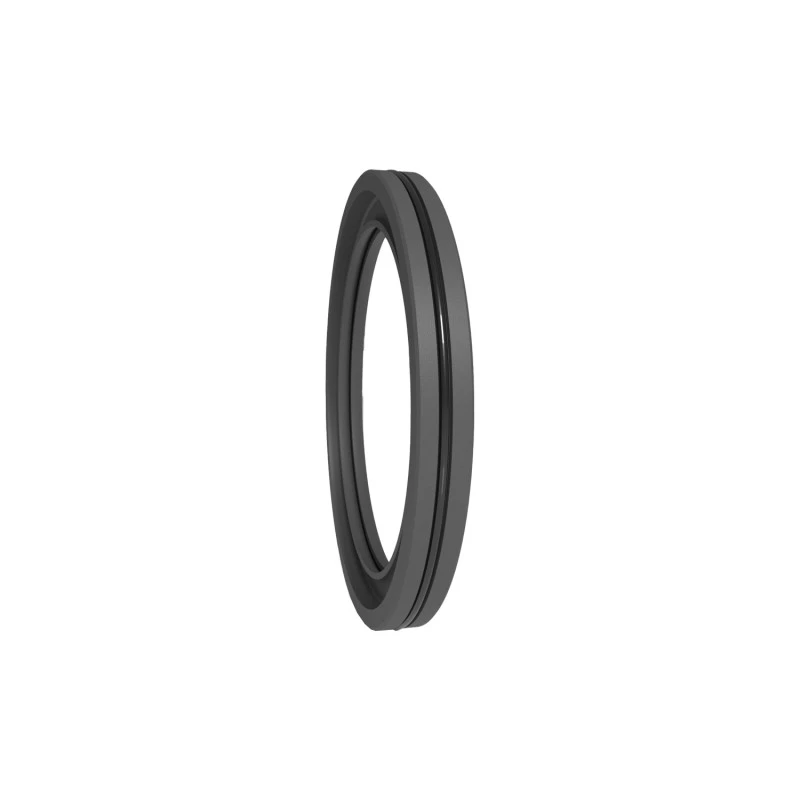

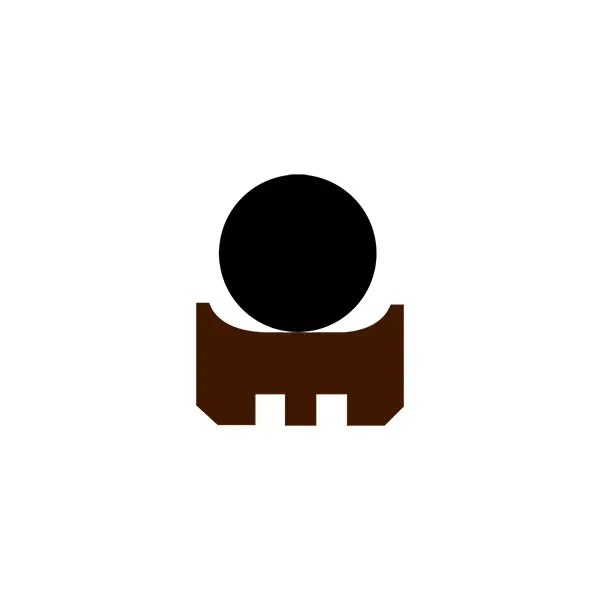

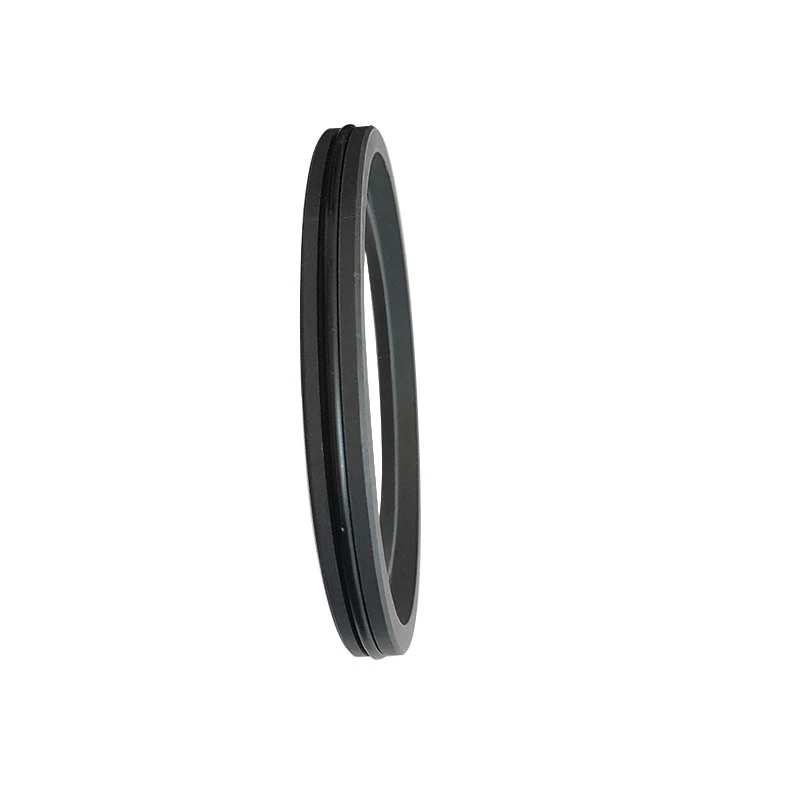

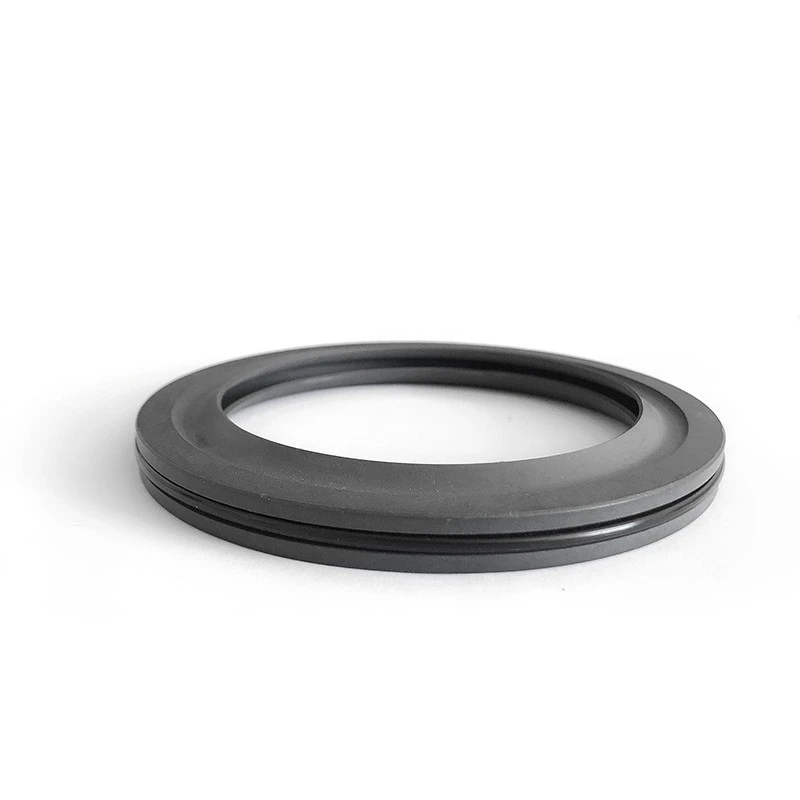

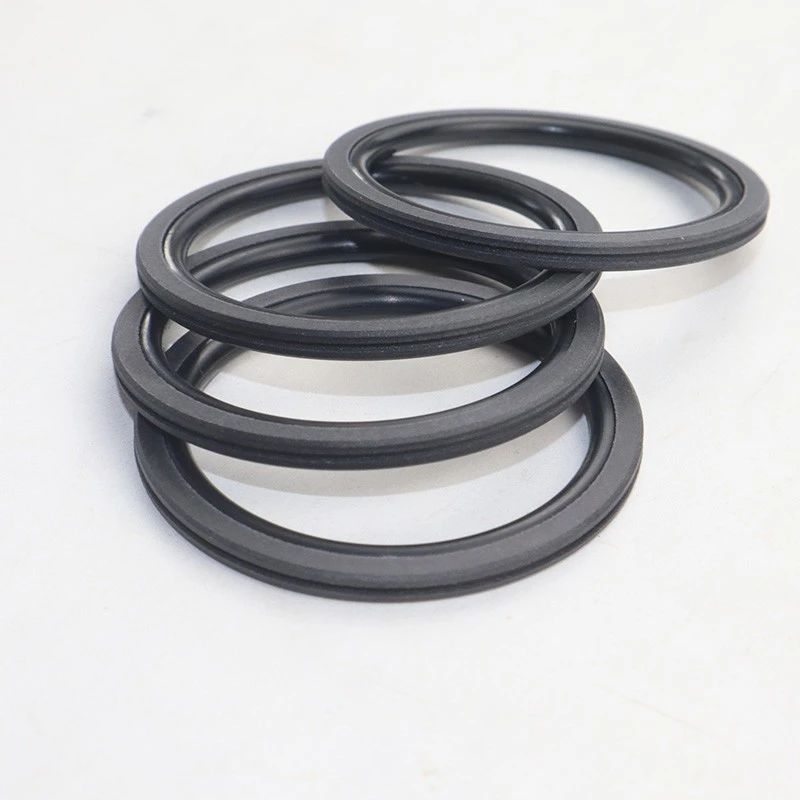

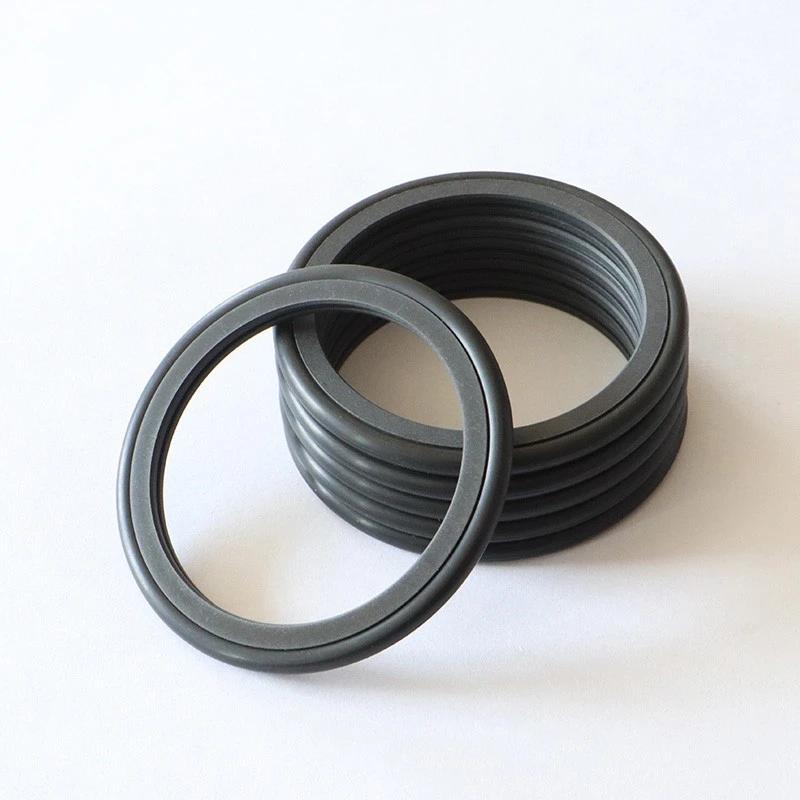

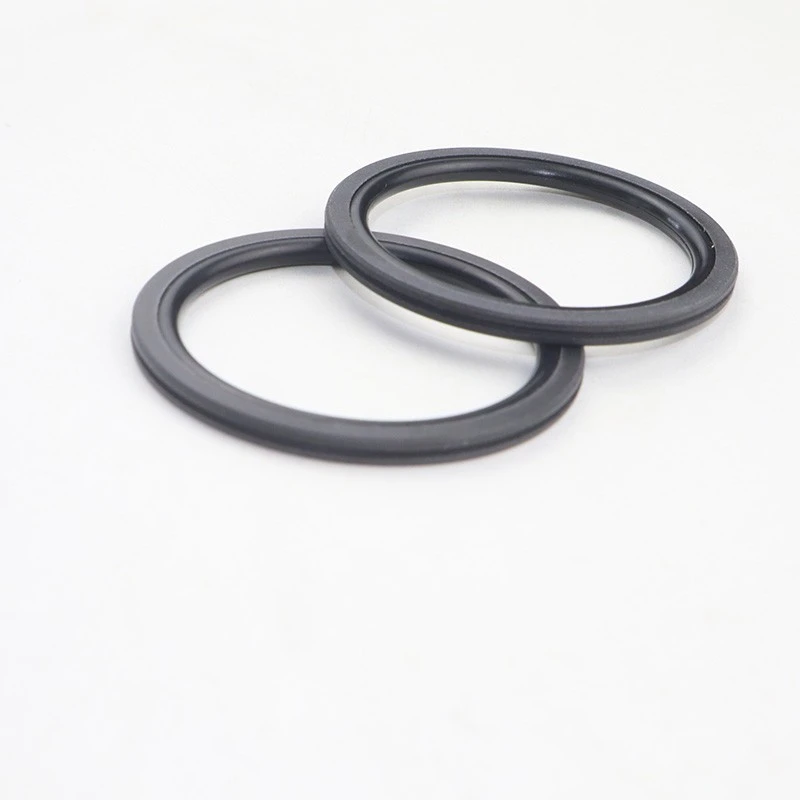

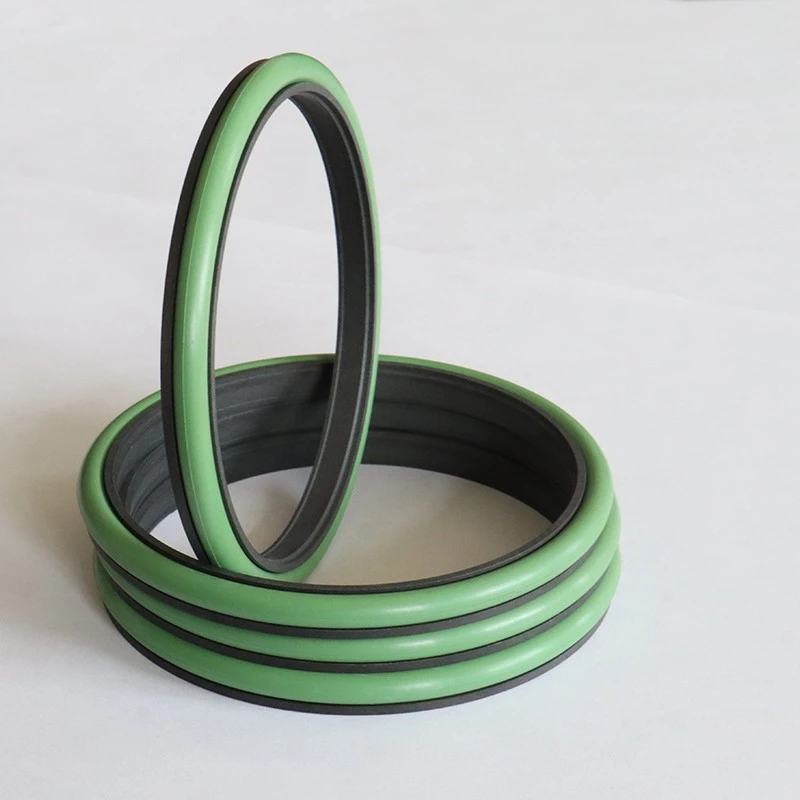

Le serie RC2052 e RC2054 sono dotate di anelli di tenuta quadrata con scanalature di accumulo di olio, adatti alla tenuta bidirezionale rotante idraulica. La struttura è compatta e supporta l'ambiente di pressione dell'acqua.

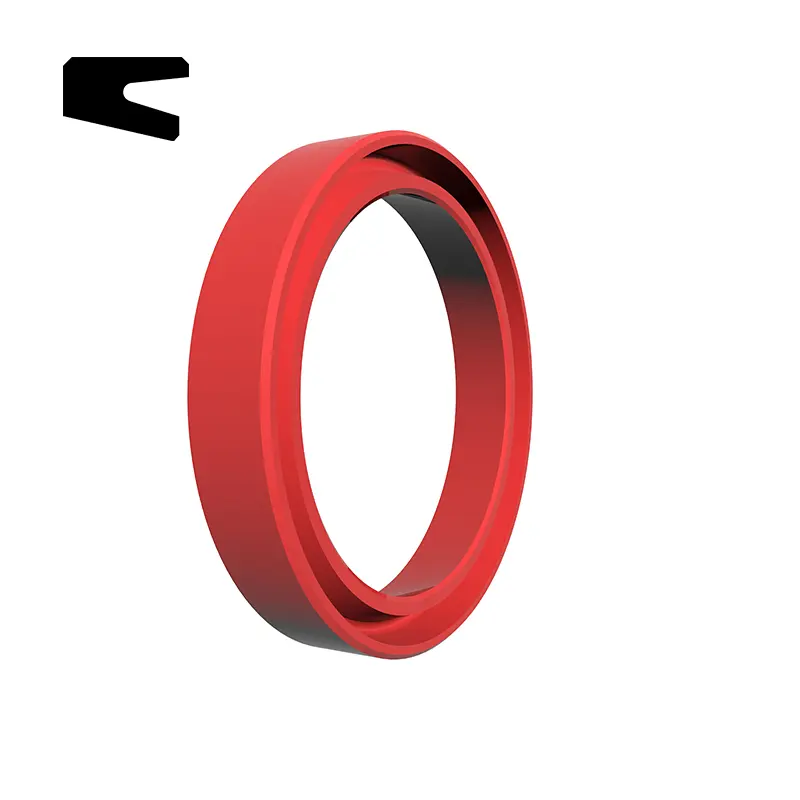

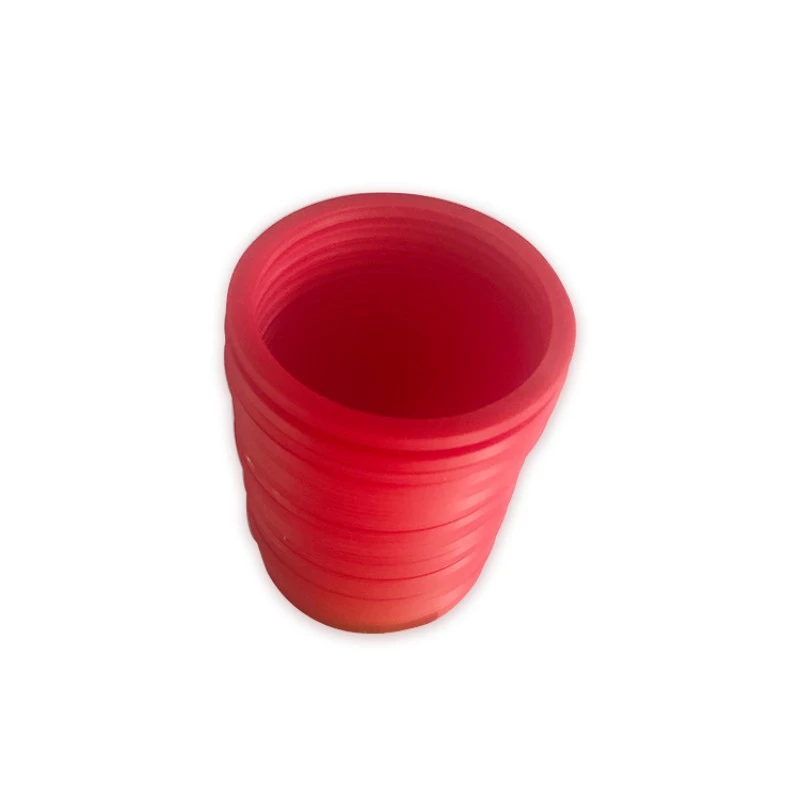

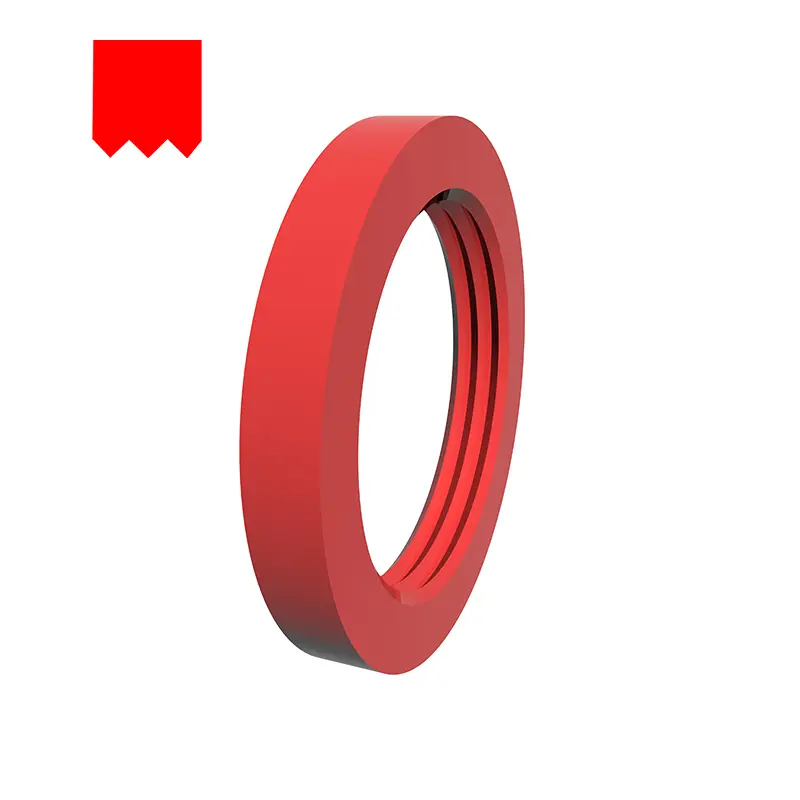

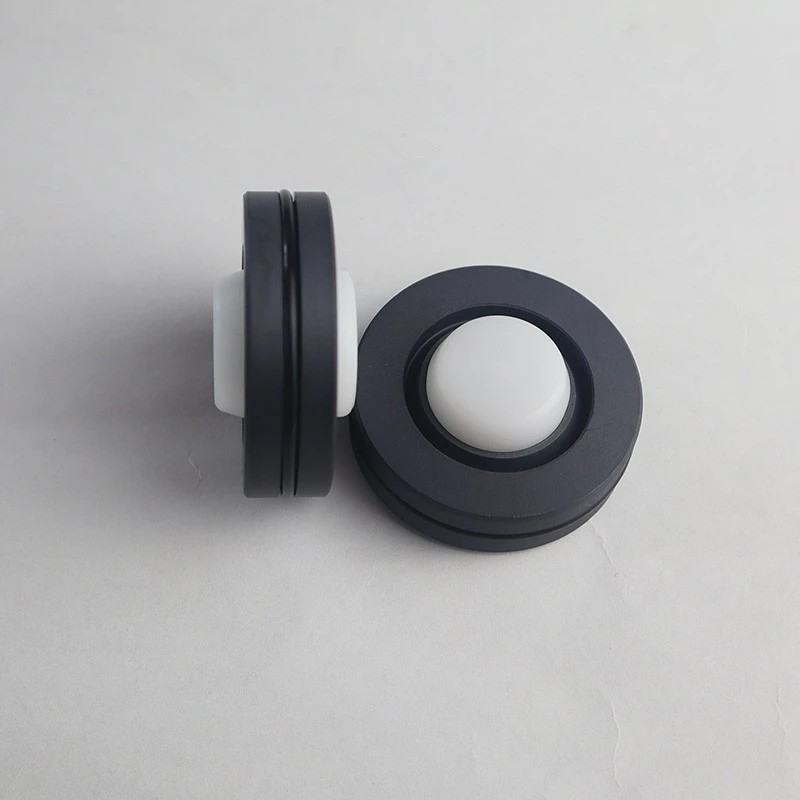

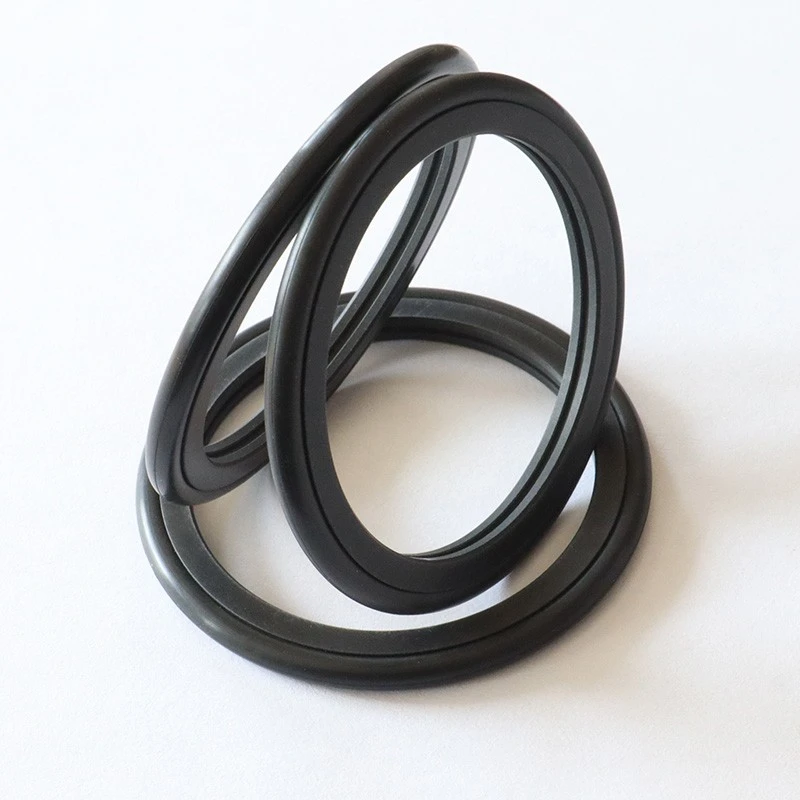

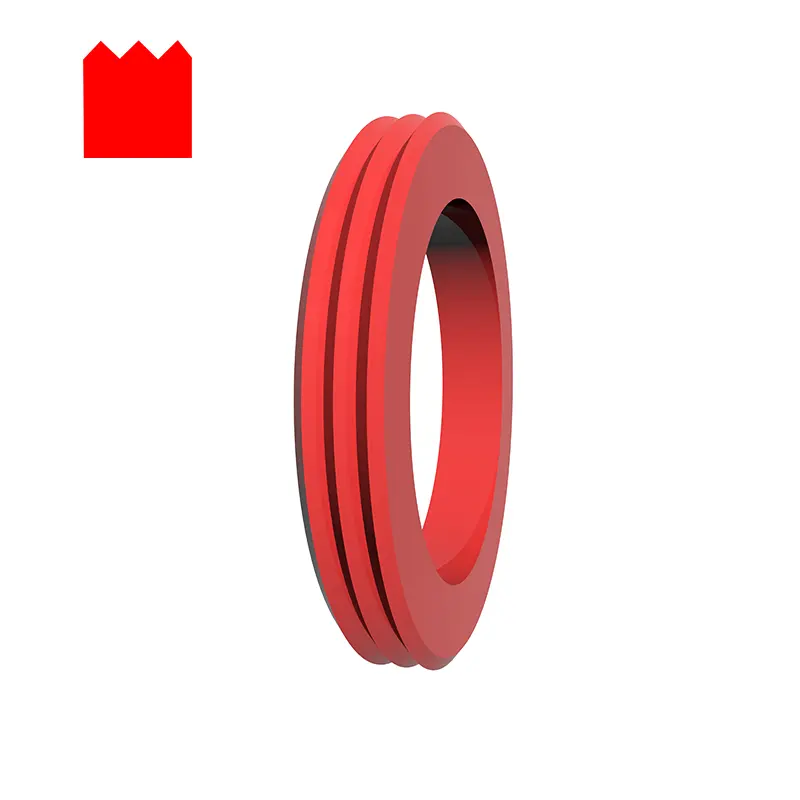

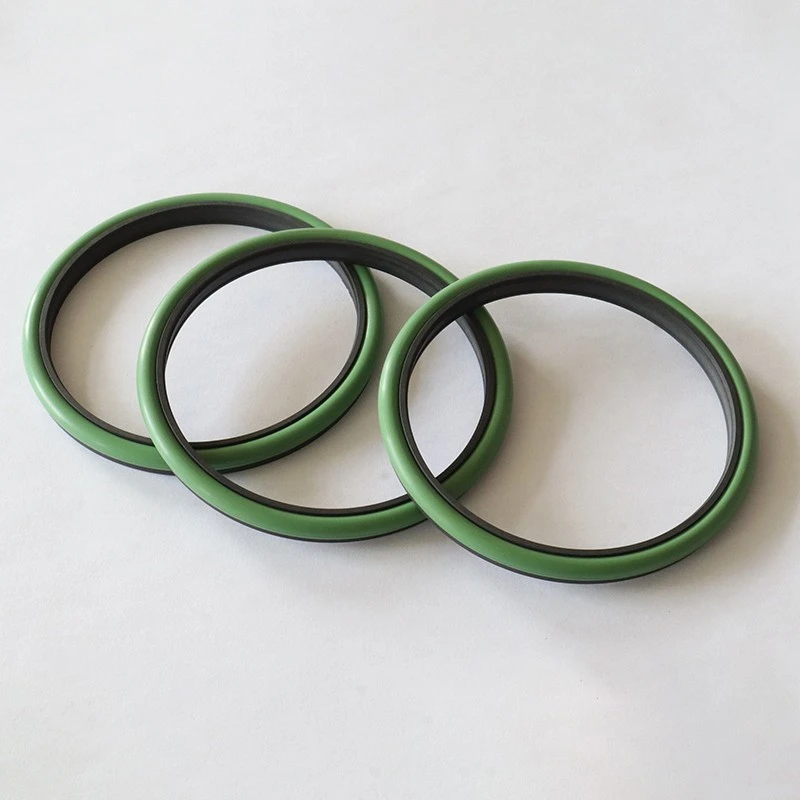

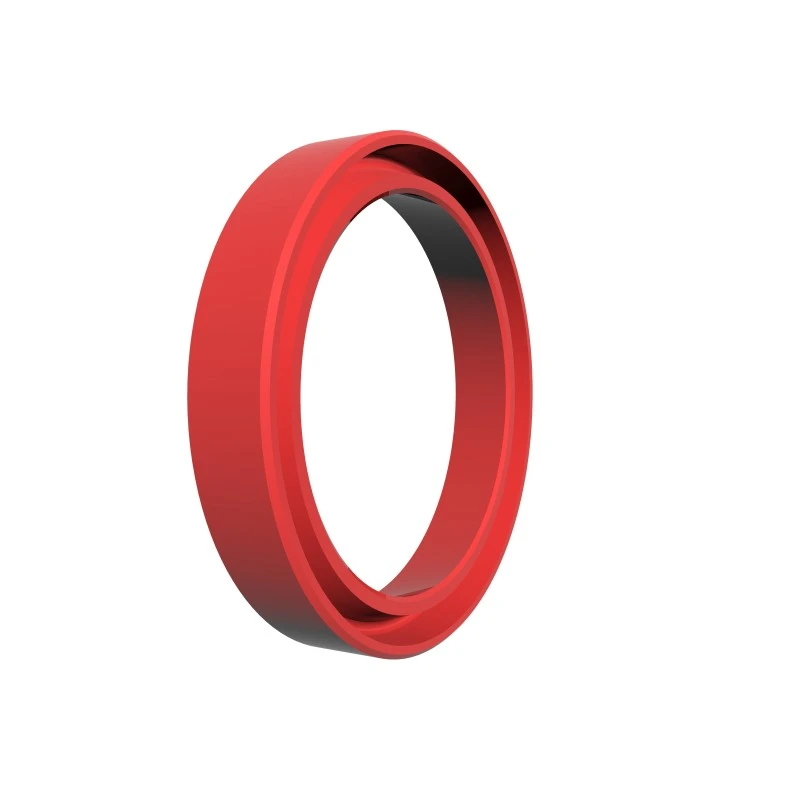

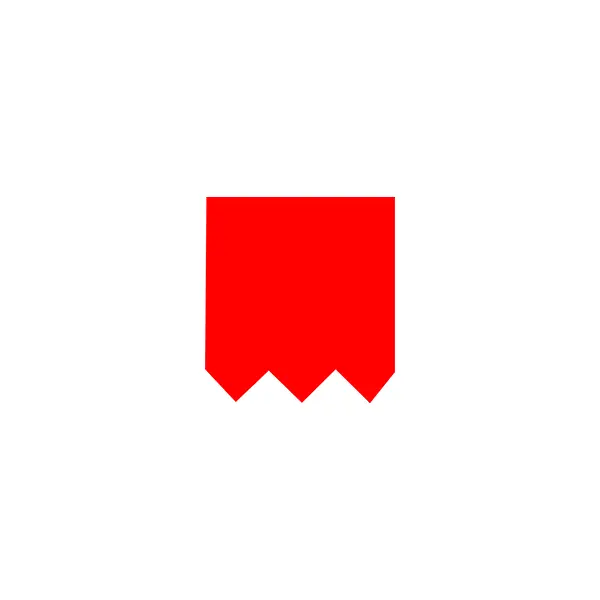

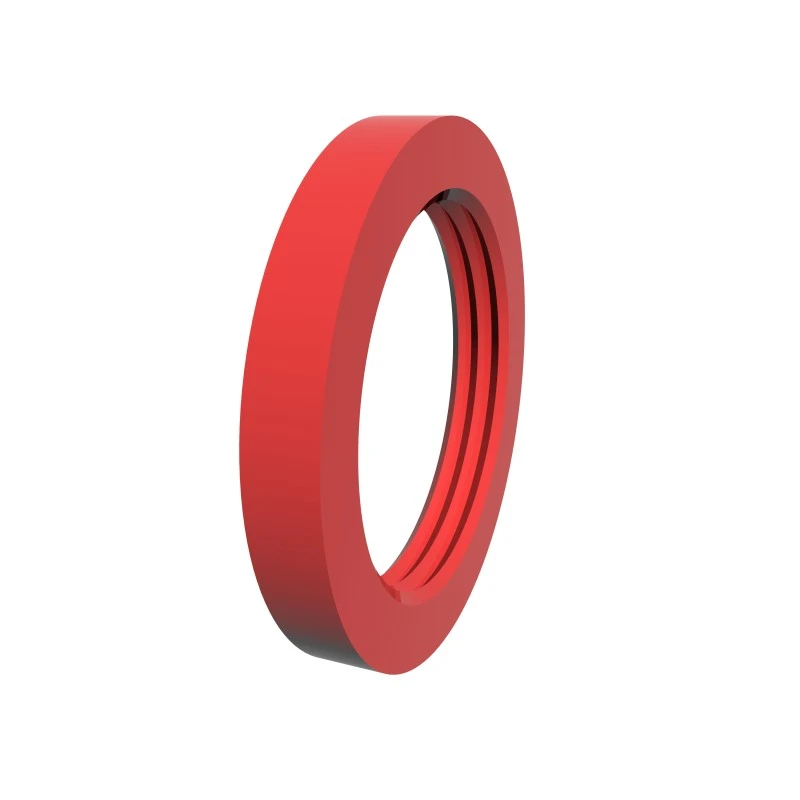

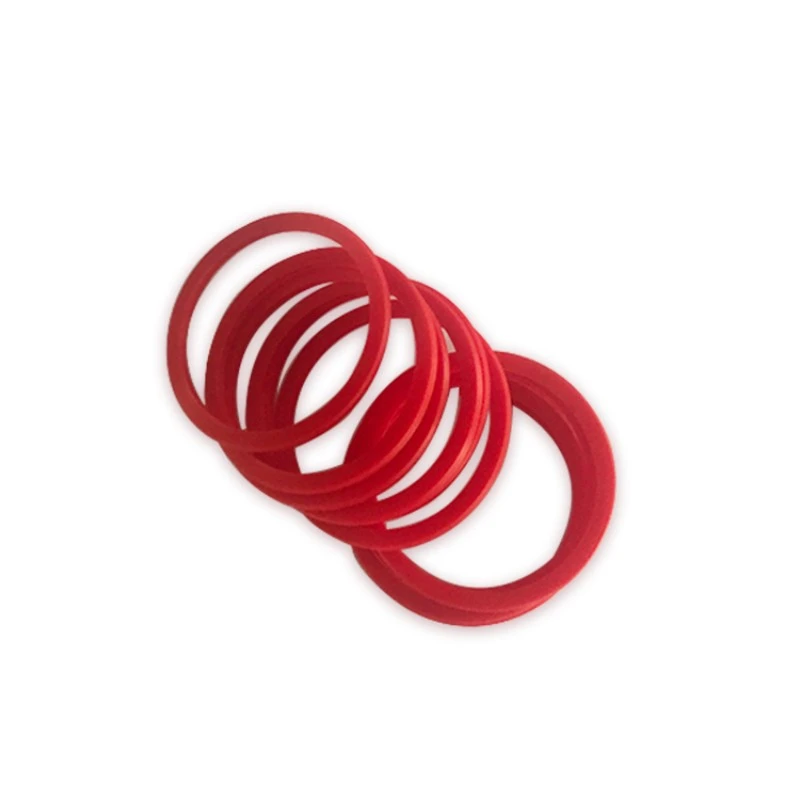

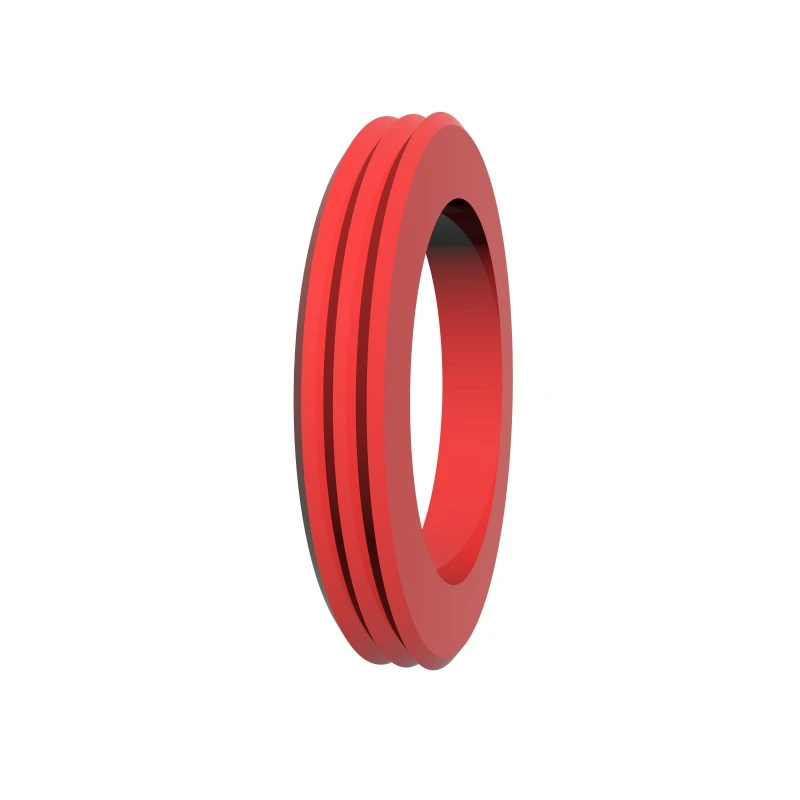

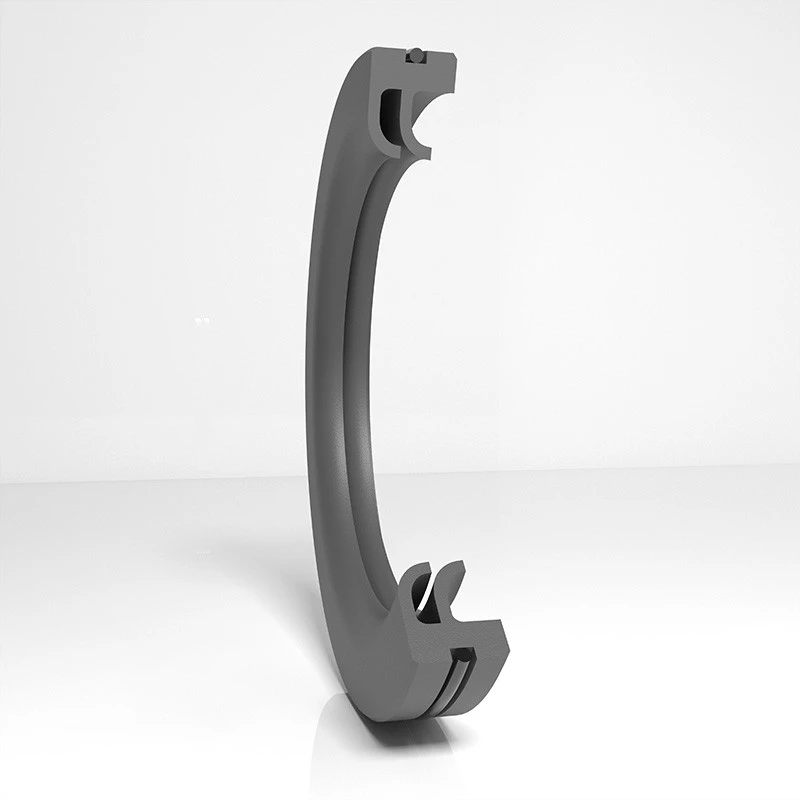

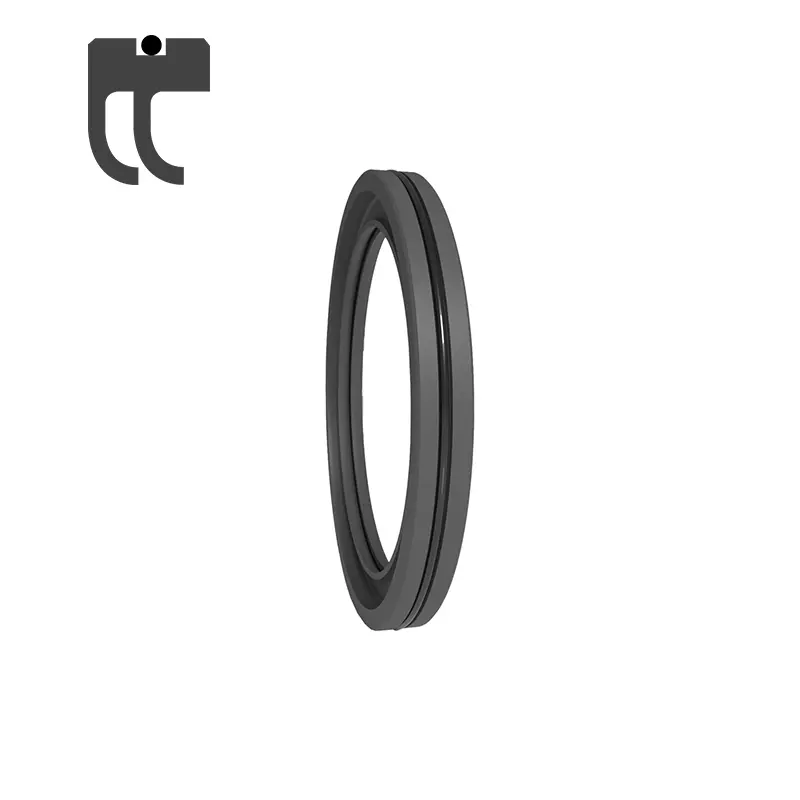

Le serie RCX17 e RCX18 sono realizzate con materiali PU ad alte prestazioni, con design a sezione dentata per una facile installazione. Sono adatti per l'albero rotante e la guarnizione del foro rotante e il design della scanalatura è intercambiabile.

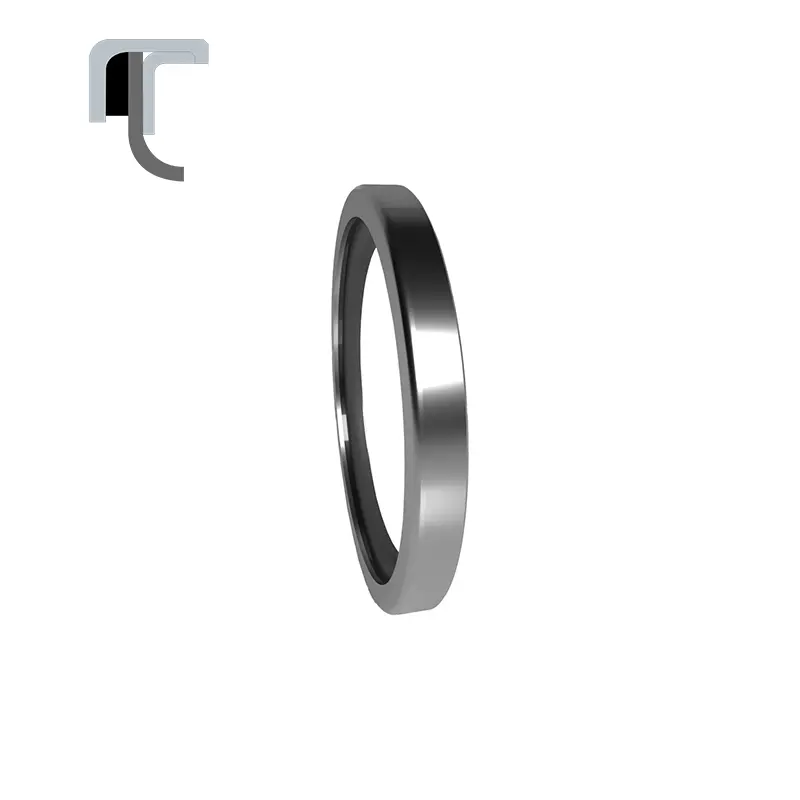

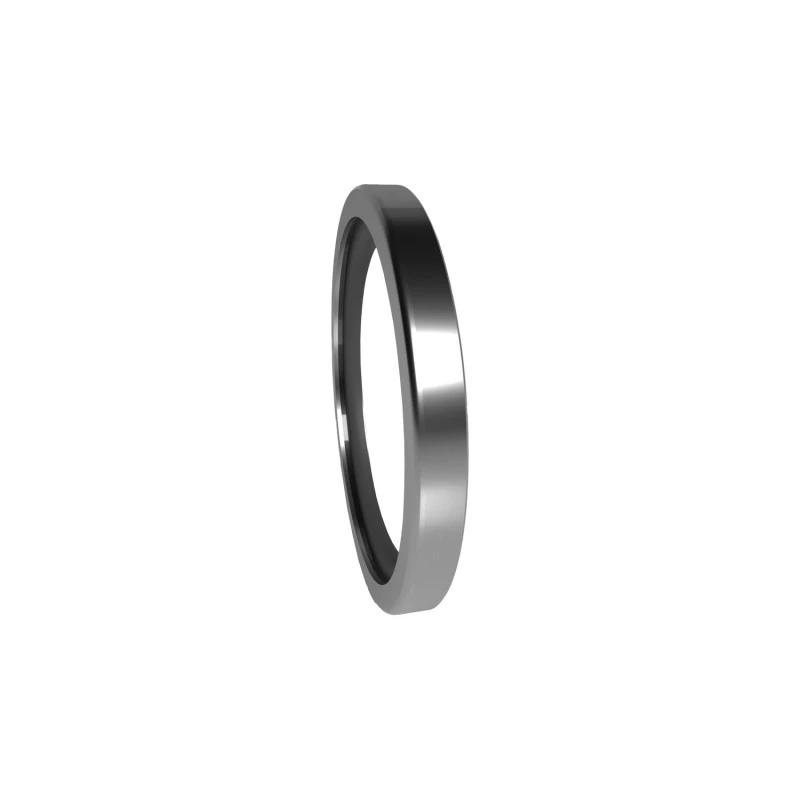

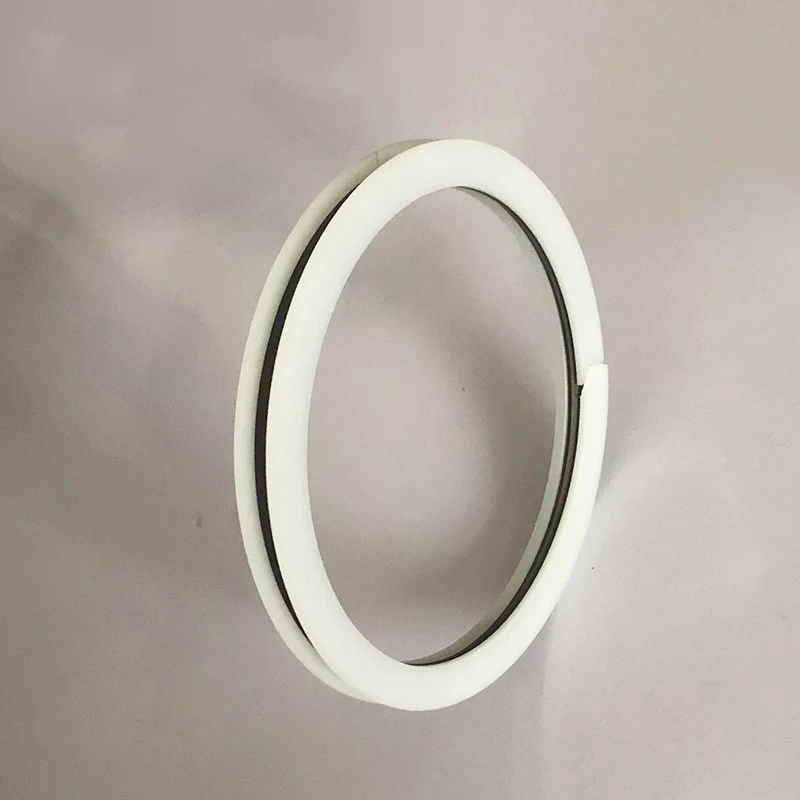

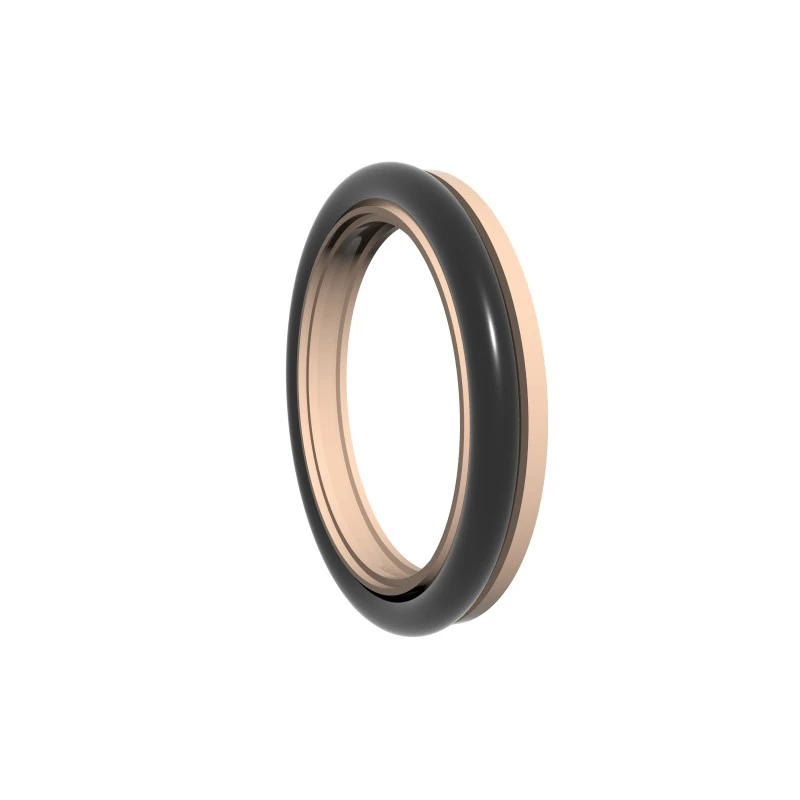

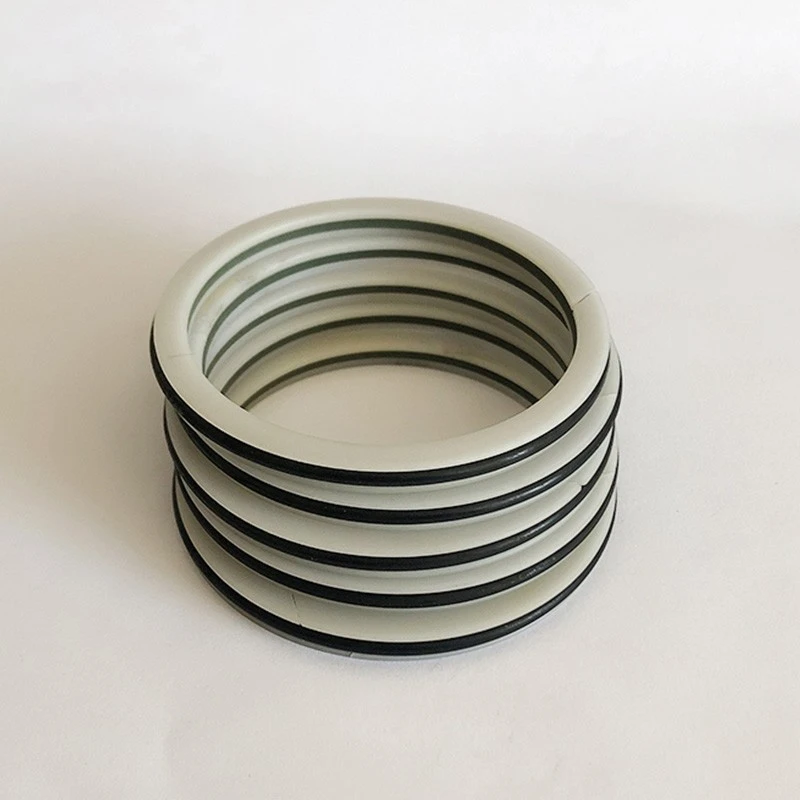

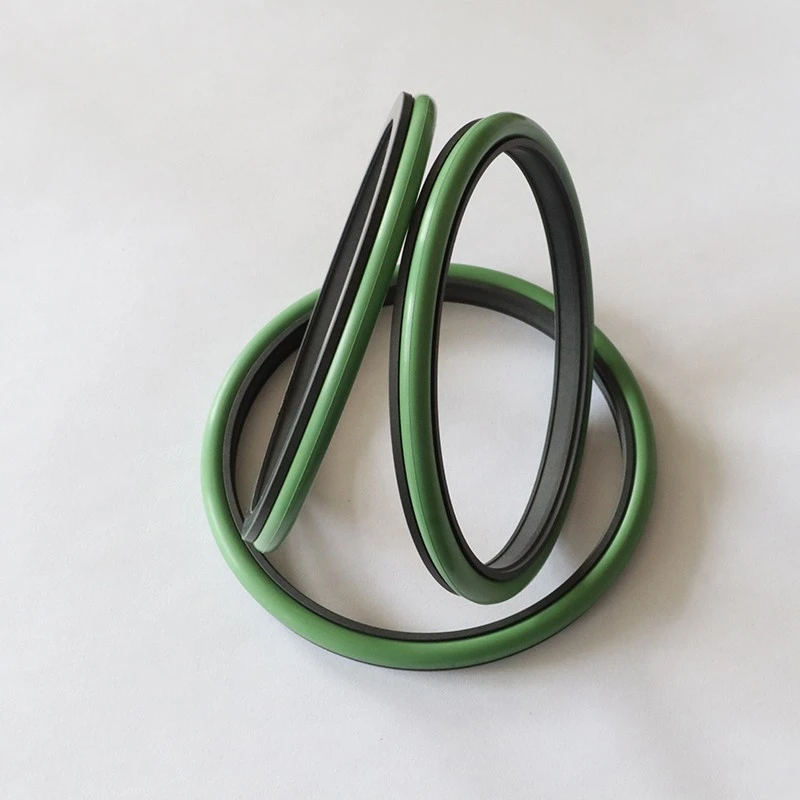

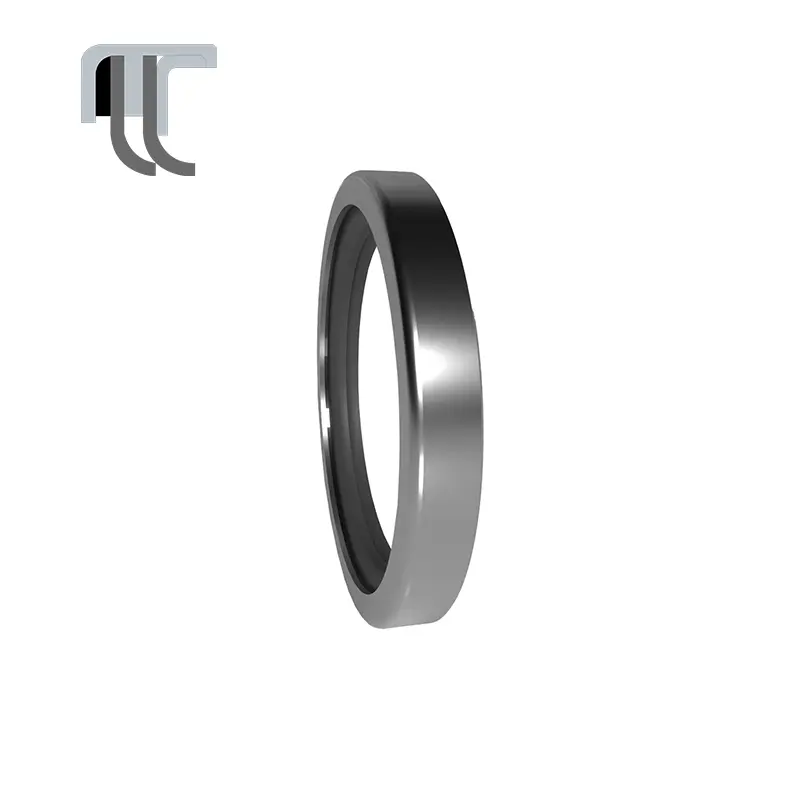

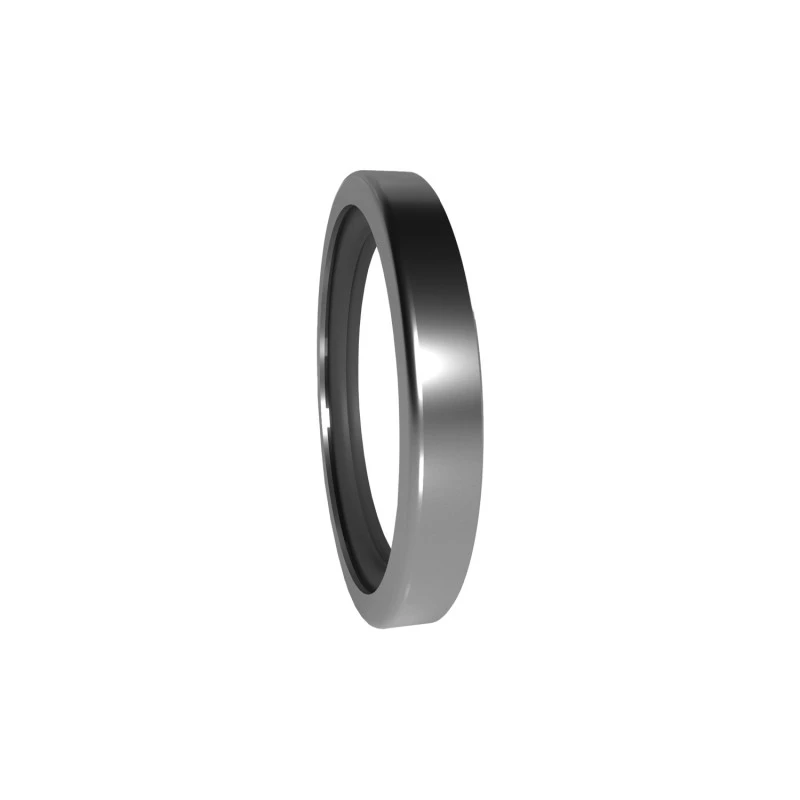

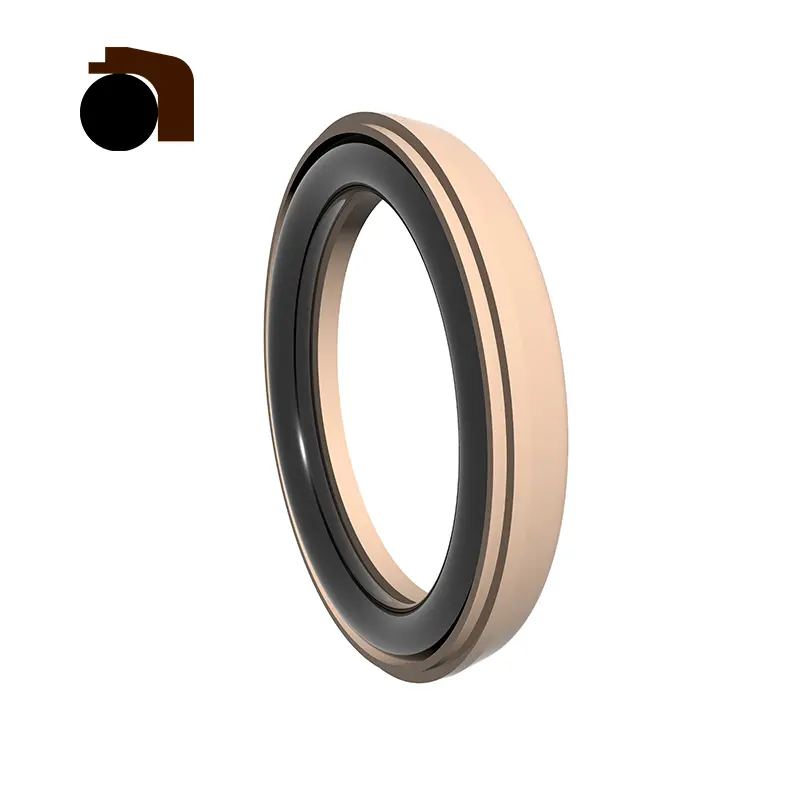

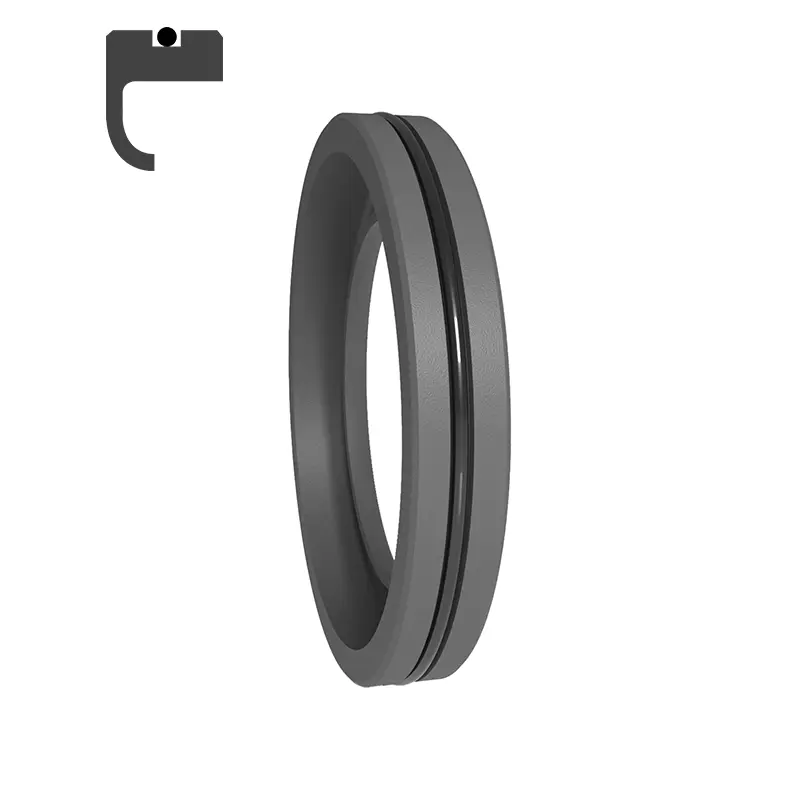

La serie RDI e RDA è composta da anelli di sigillatura PTFE, anelli di supporto in plastica a forma di L e O-ring, adatti per sigillazione bidirezionale ad alta pressione, bassa velocità, rotante, resistenza ad alta pressione, bassa attrito e lunga durata.

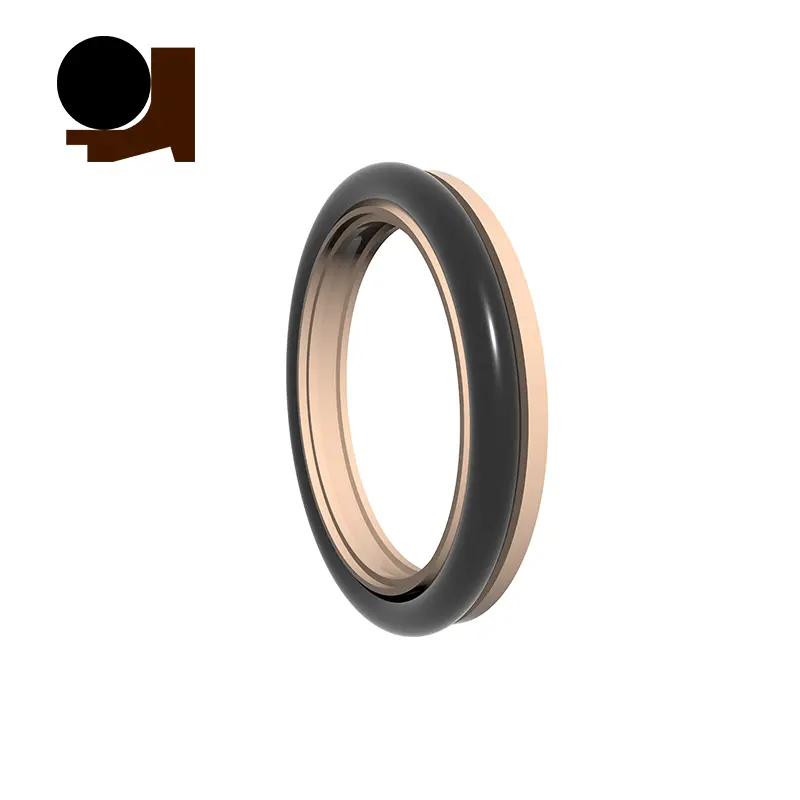

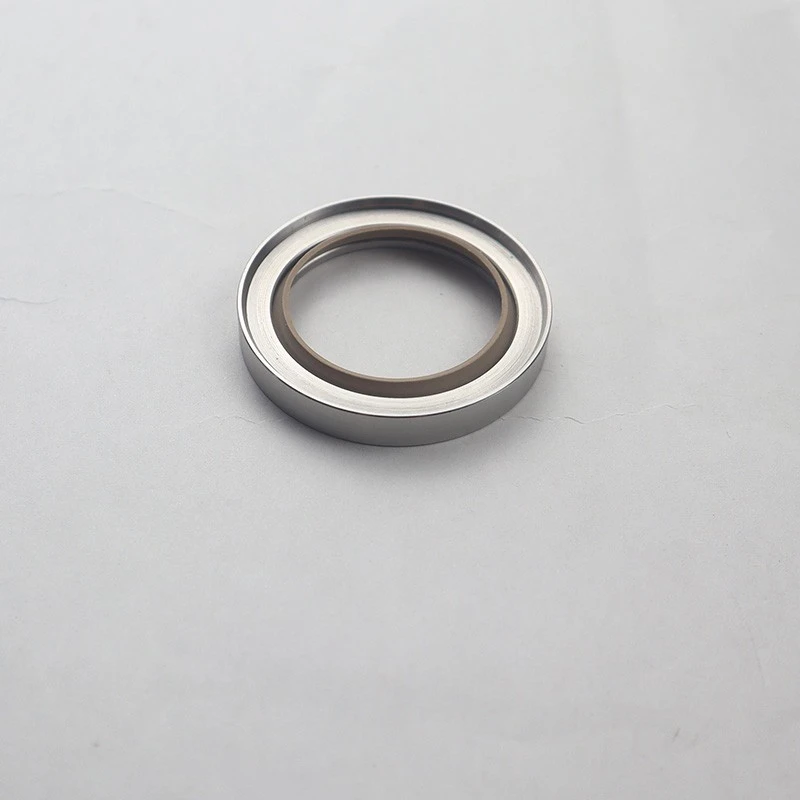

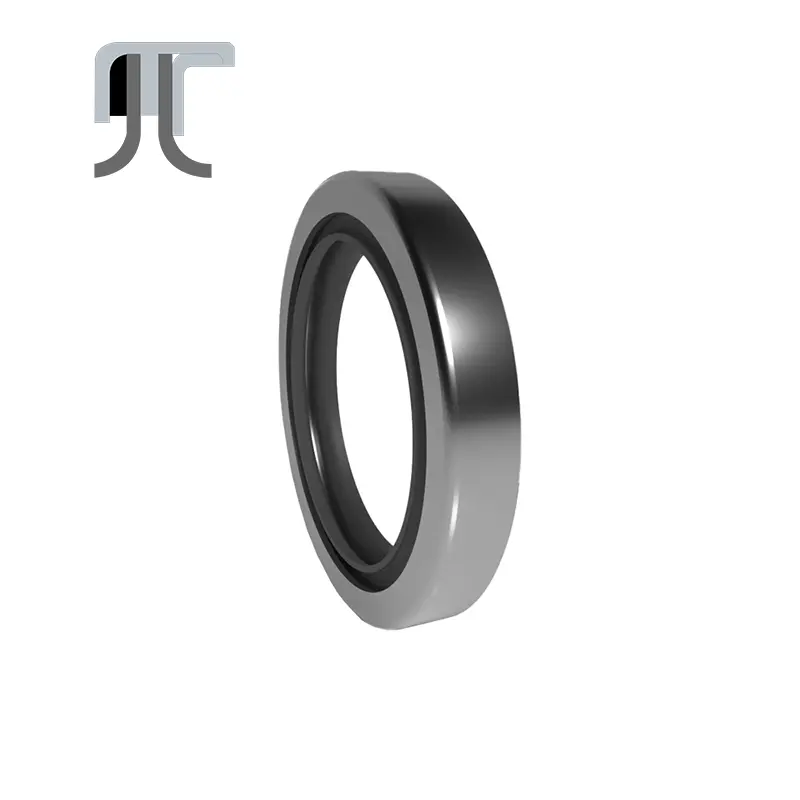

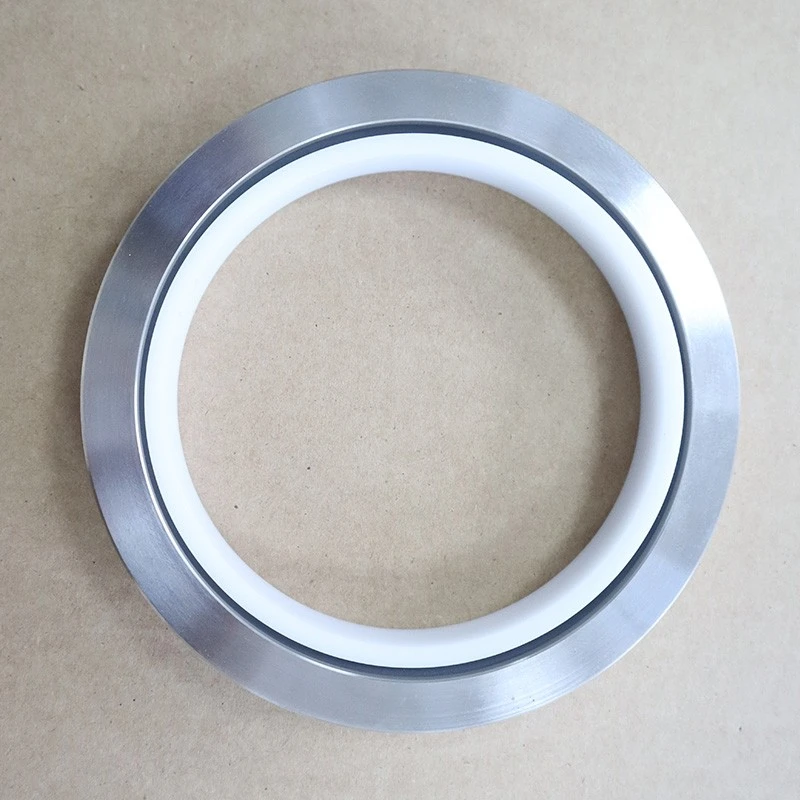

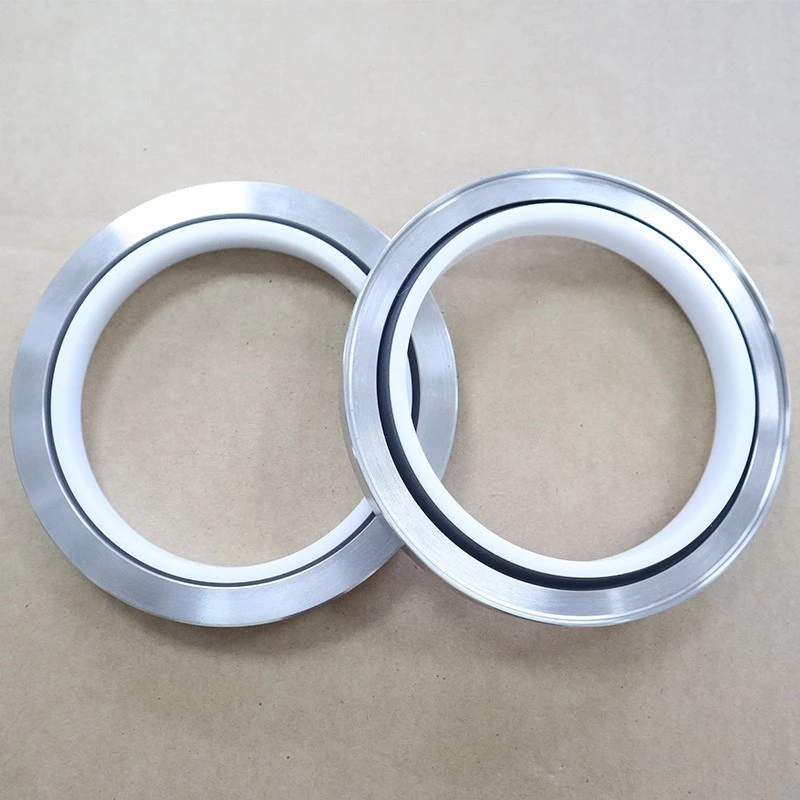

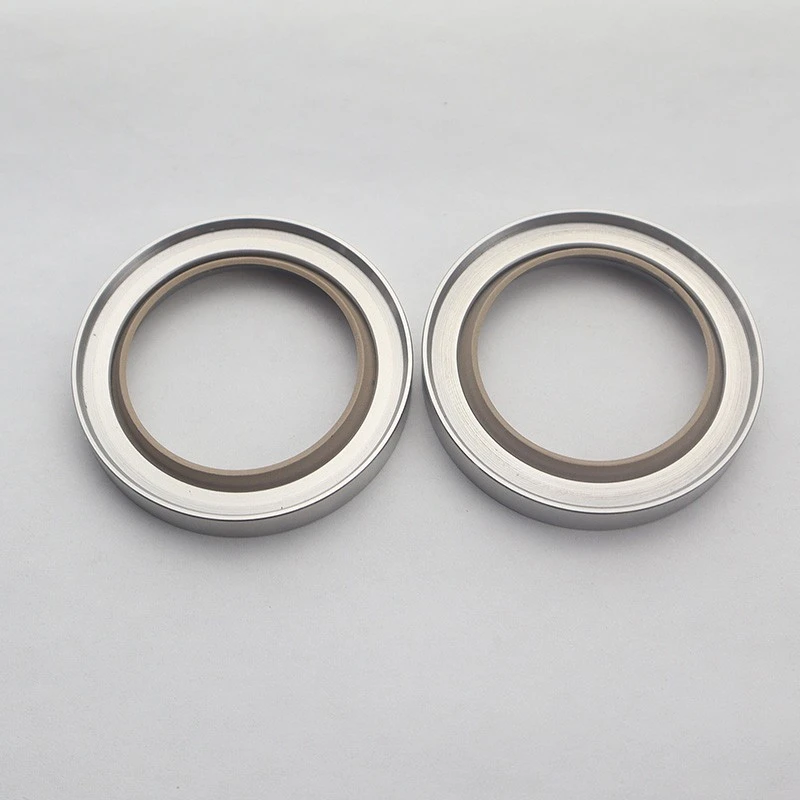

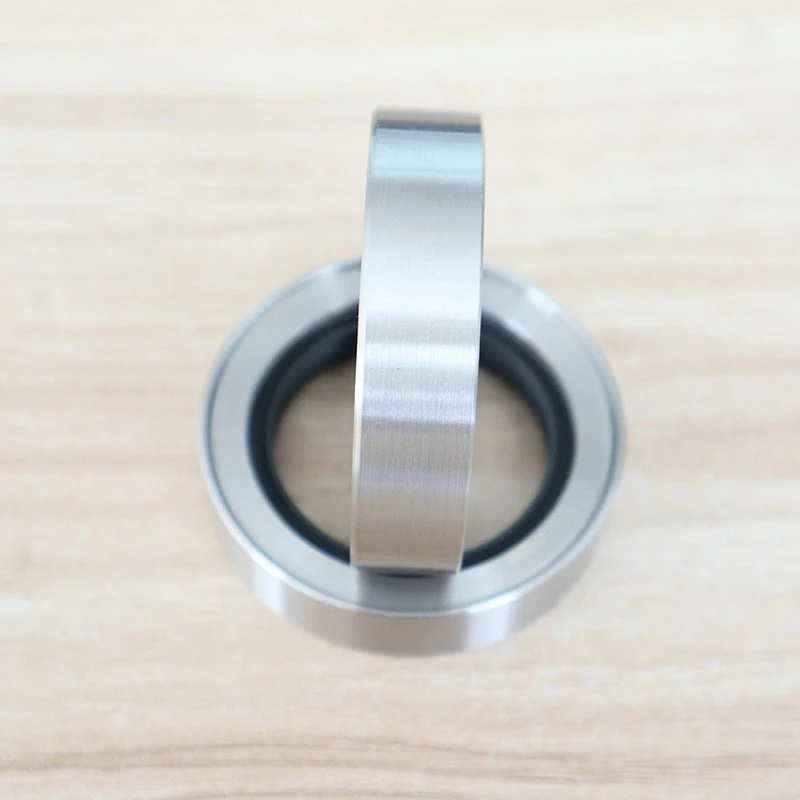

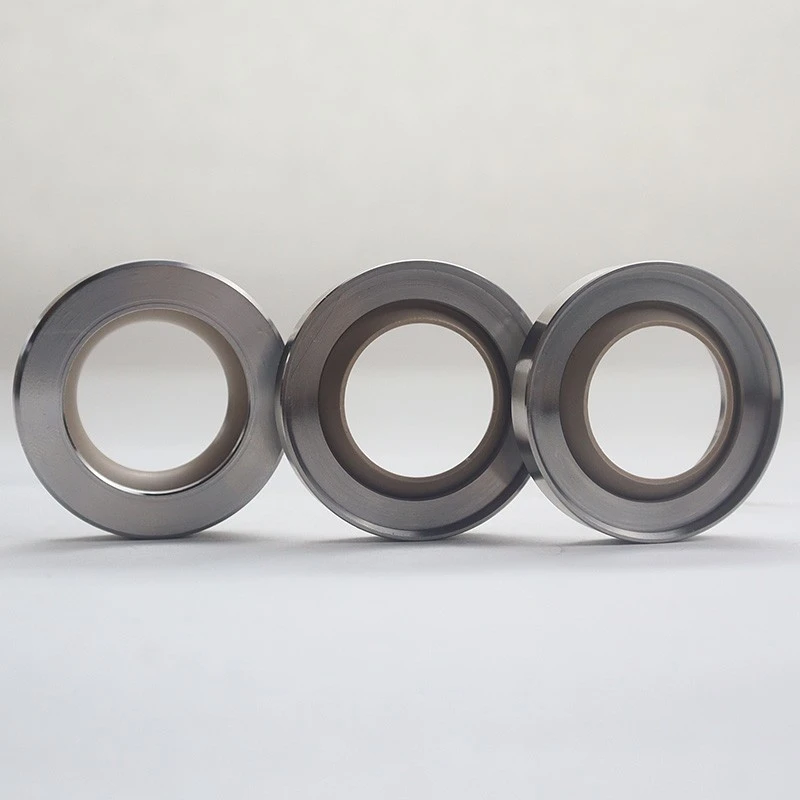

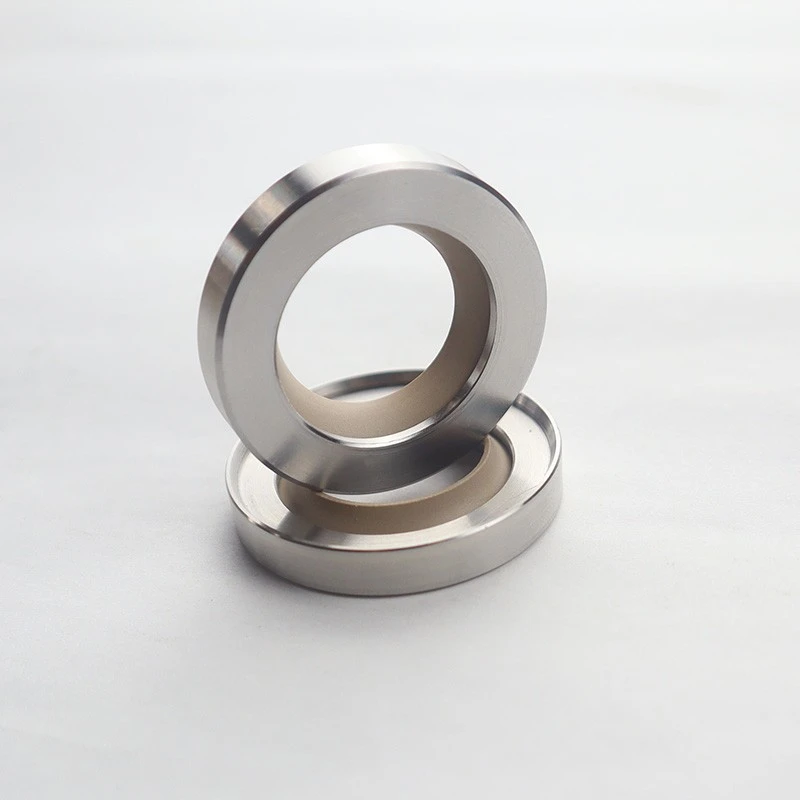

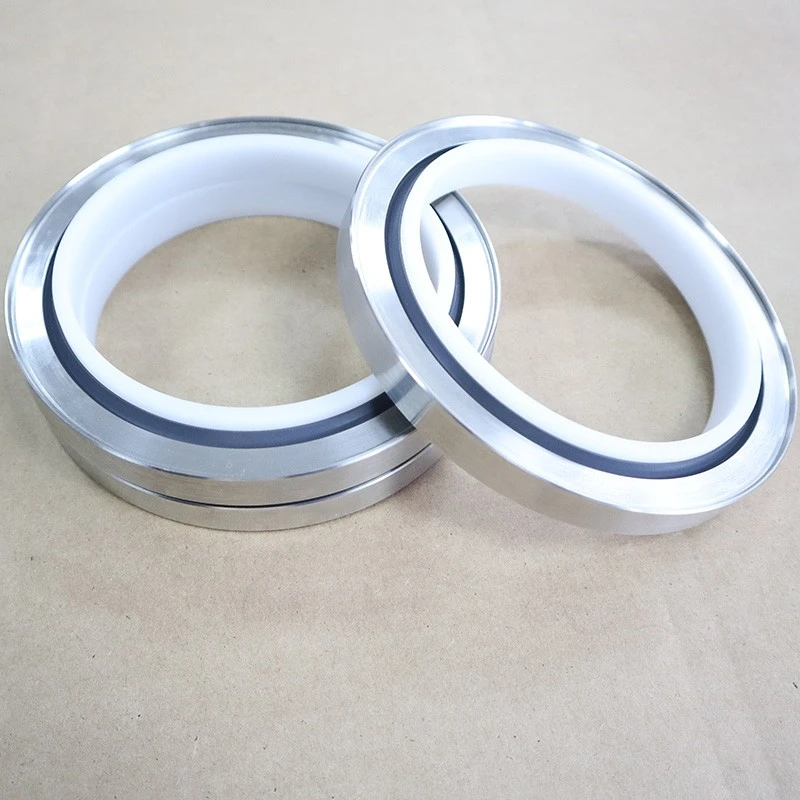

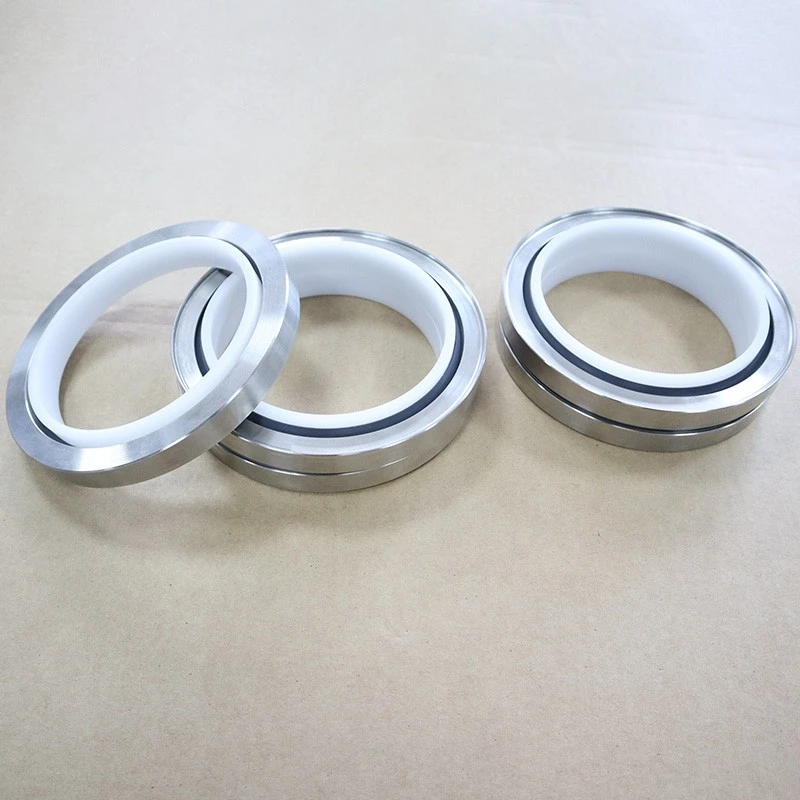

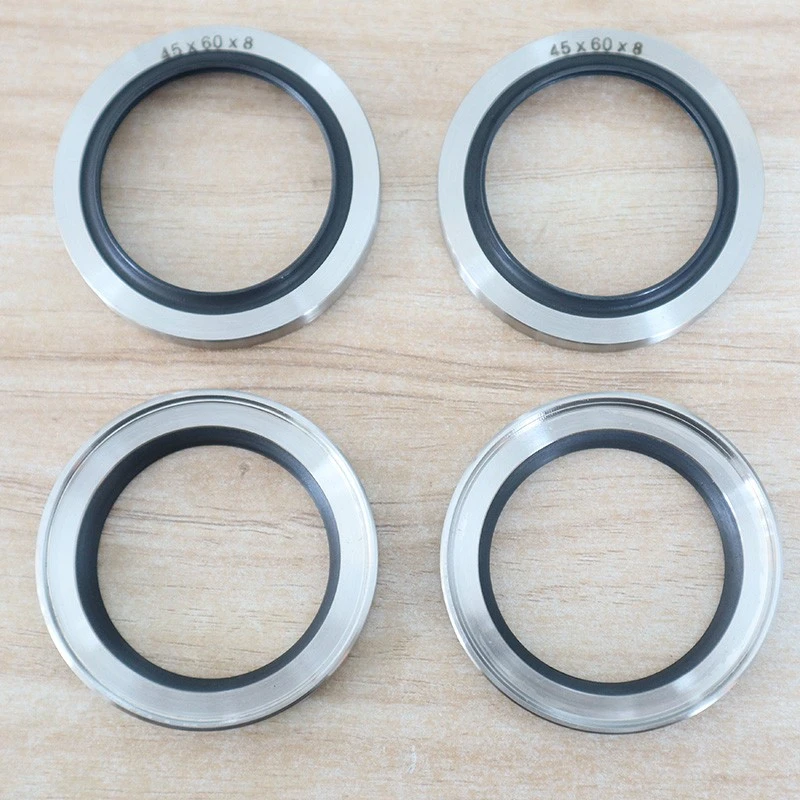

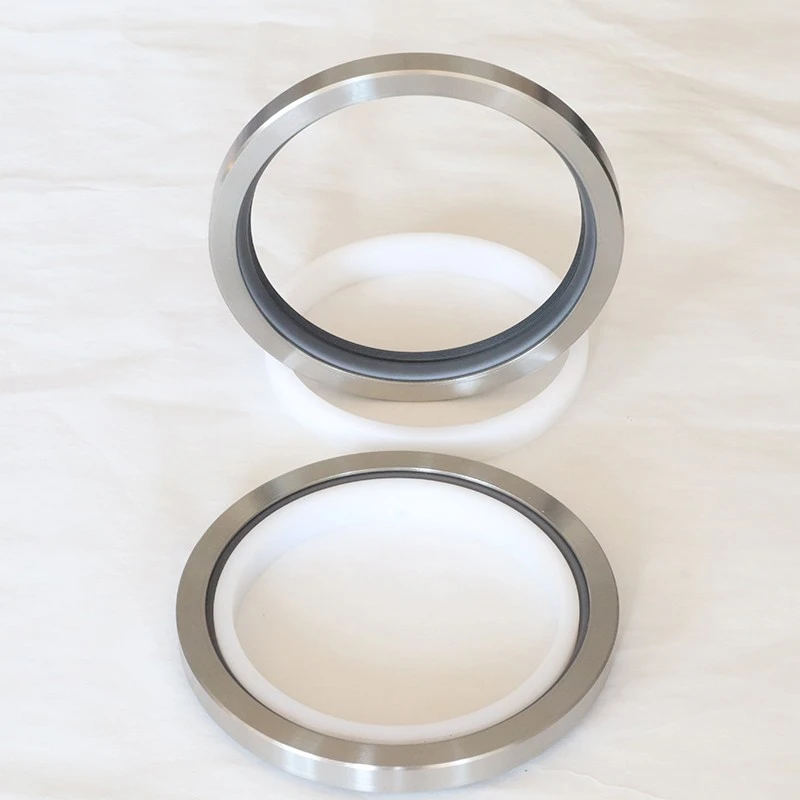

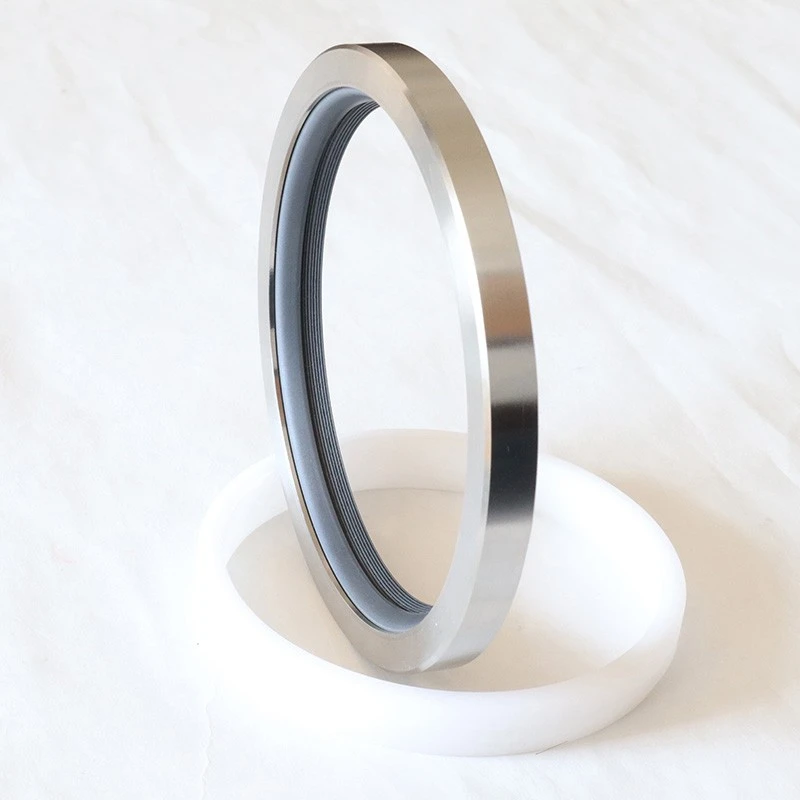

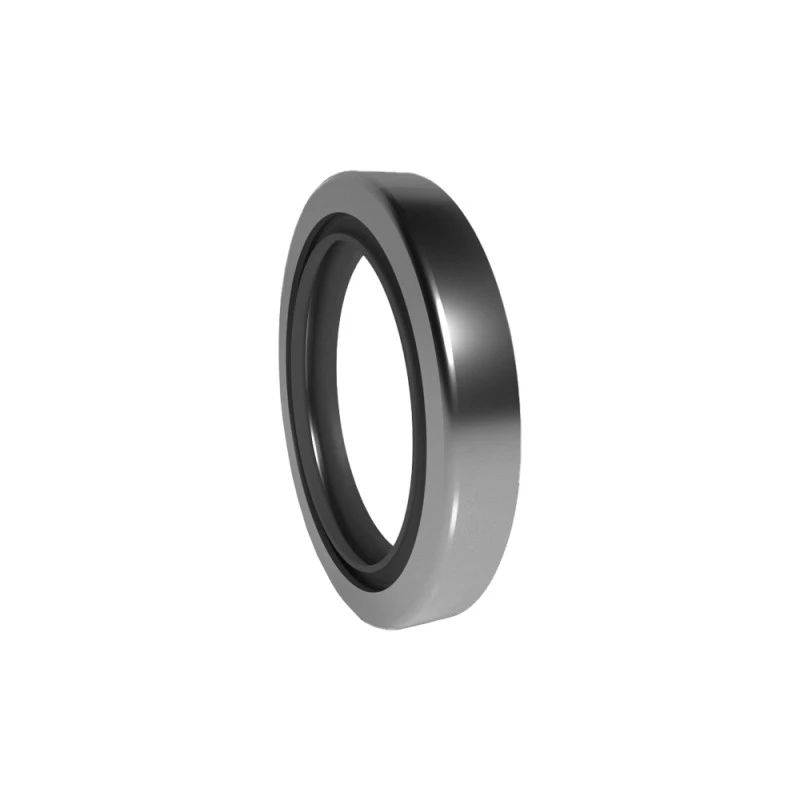

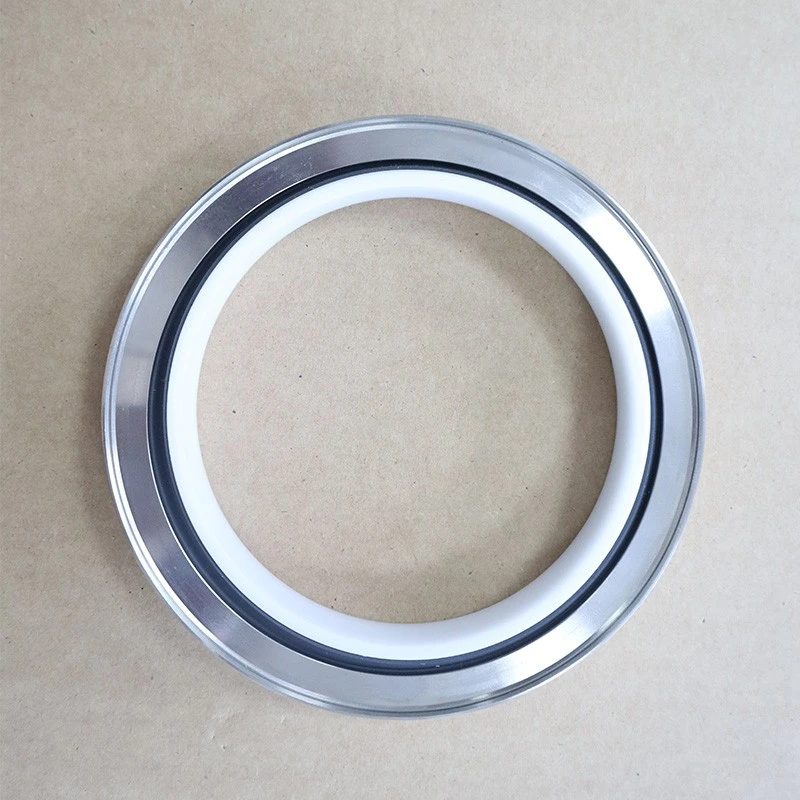

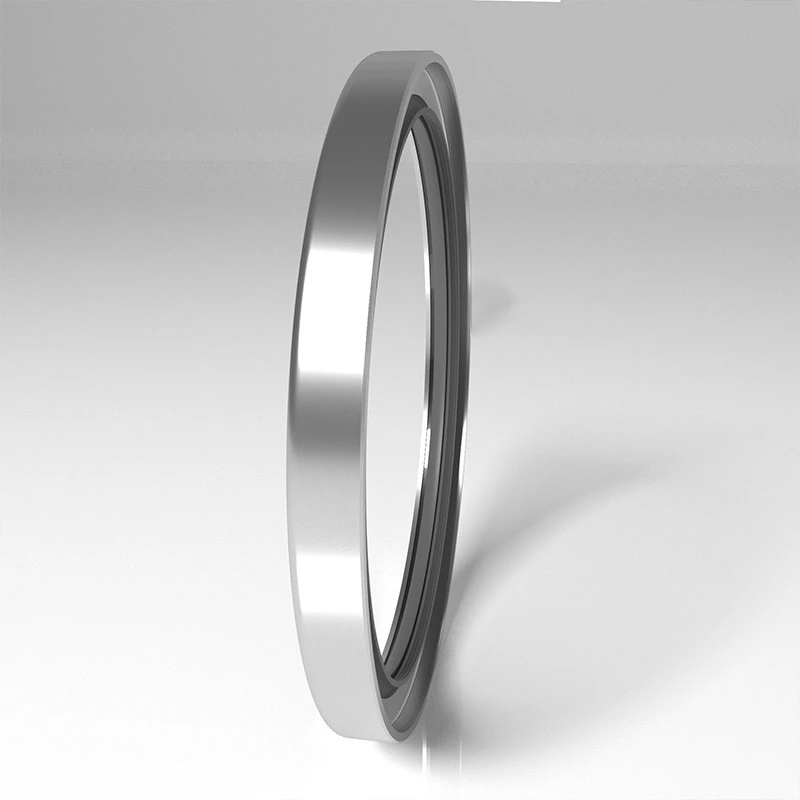

Il sigillo dell'olio di potenza PTFE della serie RCS contiene uno scheletro di metallo e un labbro per sigillatura PTFE, adatto a condizioni di lavoro complesse.

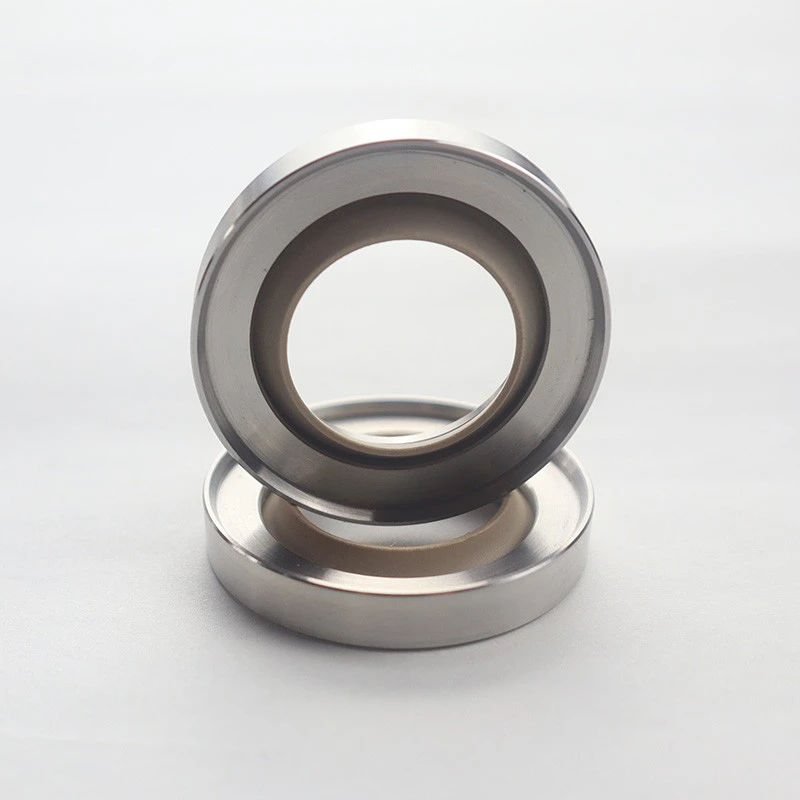

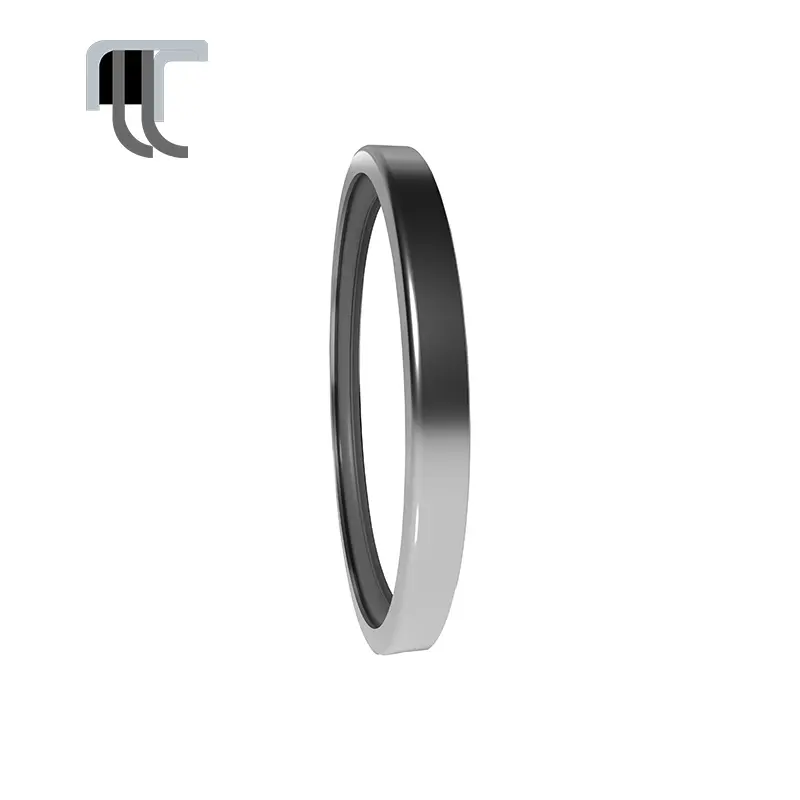

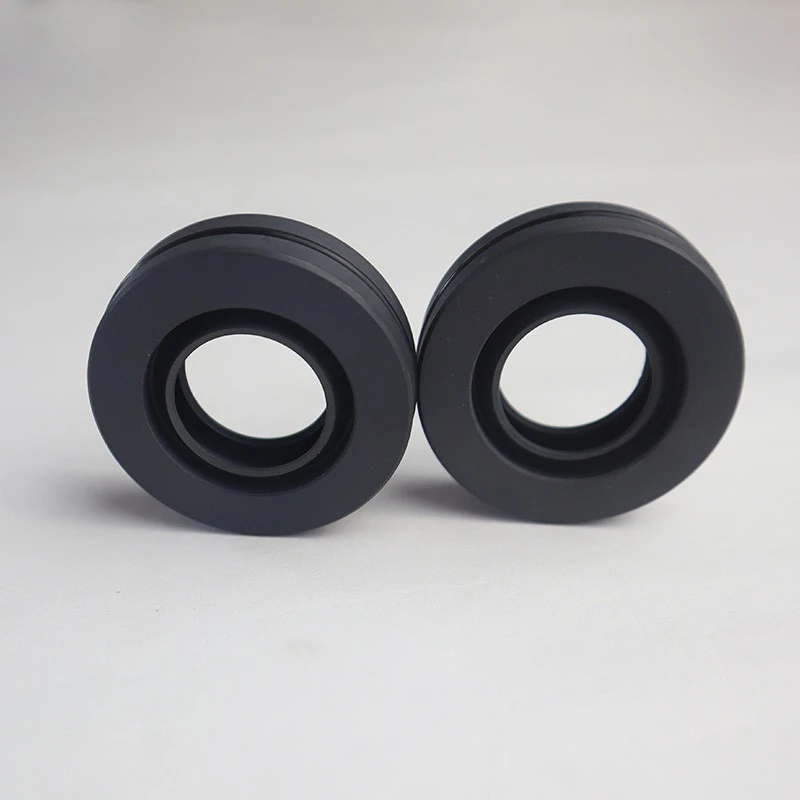

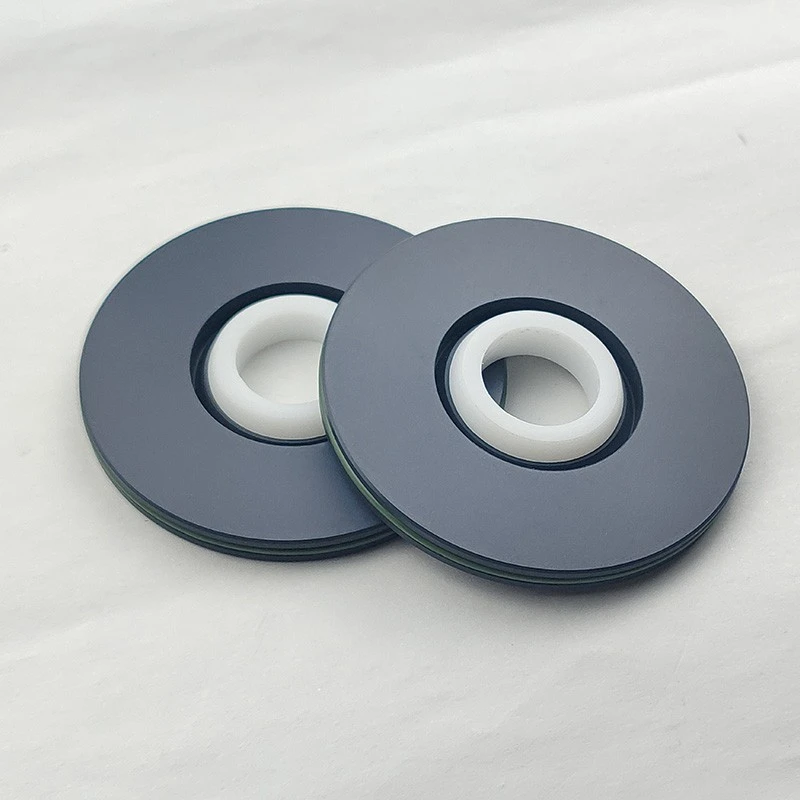

La serie di olio PTFE Full Series RC2057 è progettata per occasioni speciali che i tradizionali guarnizioni dell'olio non possono soddisfare.

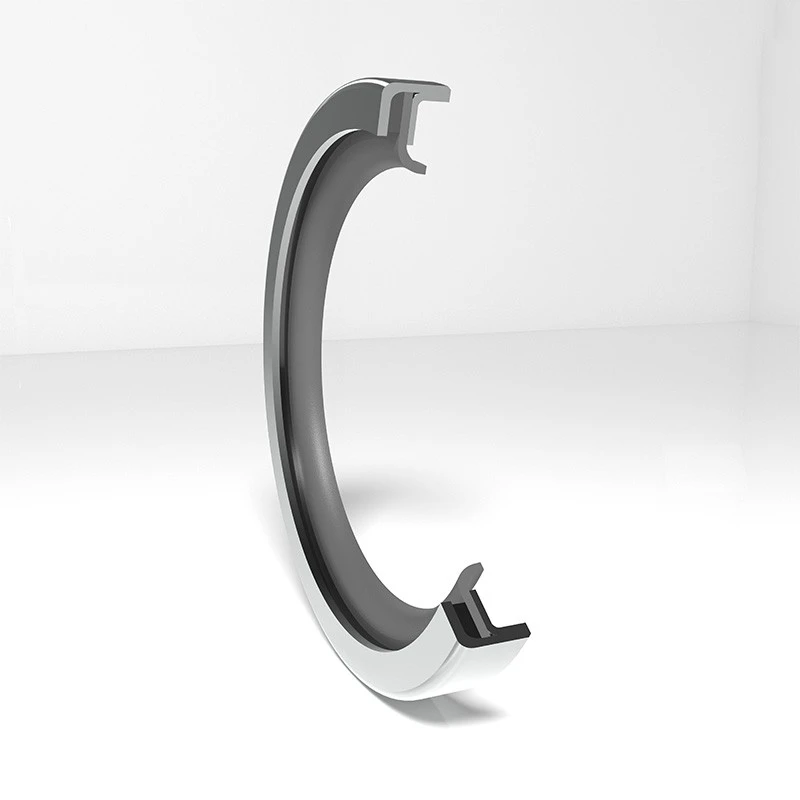

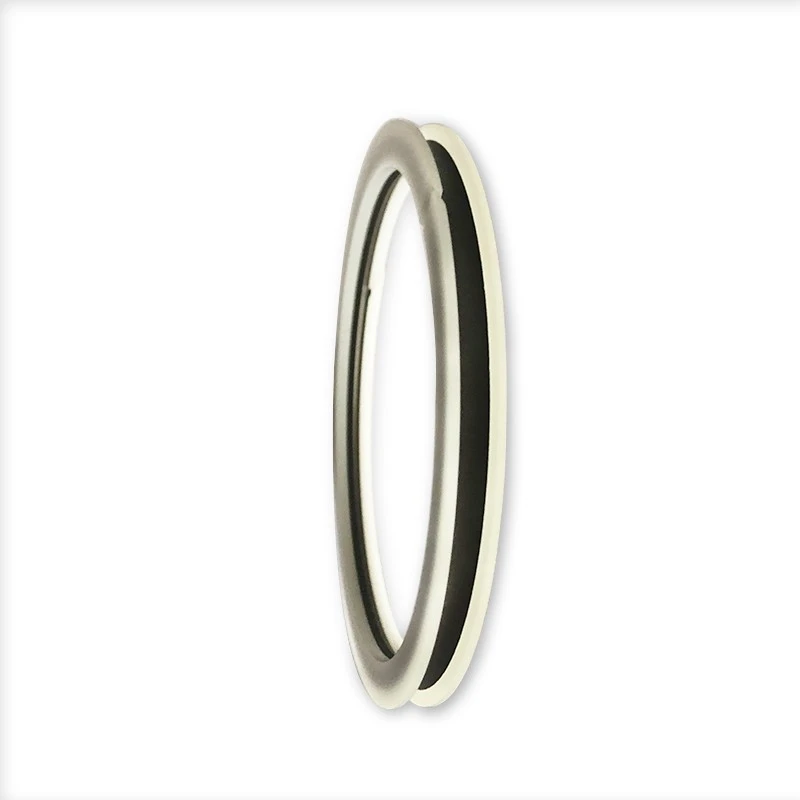

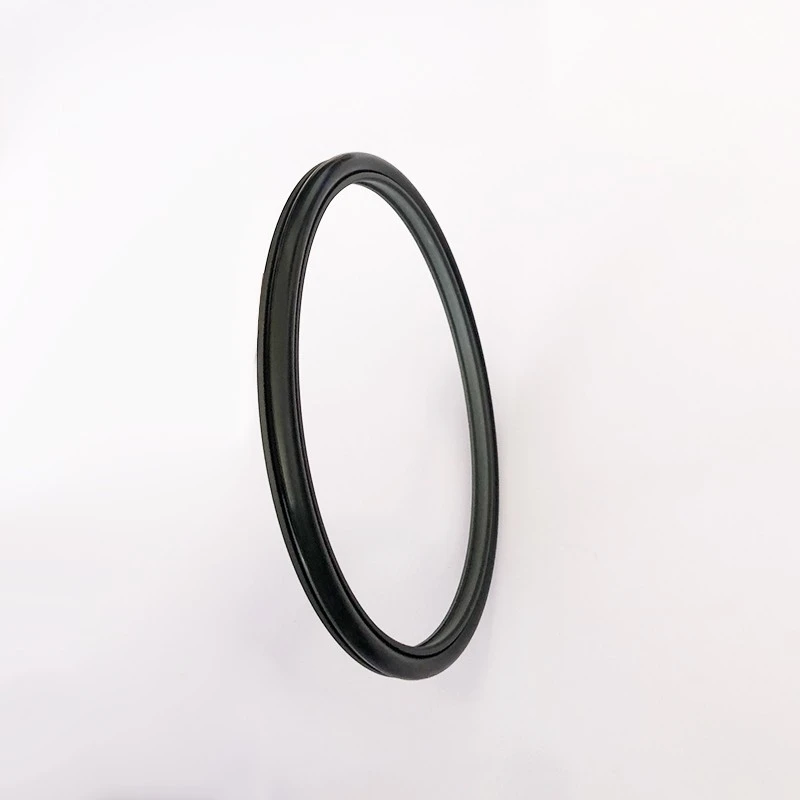

La serie RC2065 fornisce una guarnizione a pressione a senso unico per gli alberi rotanti, con una struttura semplice e una facile installazione. I materiali possono essere in gomma nitrile (NBR) o fluorobber (FKM).
Le varie foche di Ruichen hanno le caratteristiche di alta vita, bassa attrito, sigillatura eccellente e struttura compatta. Sono ampiamente utilizzati in sistemi idraulici, attrezzature pneumatiche, attrezzature per la pressione dell'acqua, macchinari a rotazione ad alta pressione e attrezzature industriali, ecc., Fornendo soluzioni di tenuta ad alte prestazioni affidabili.
Funzionalità e applicazioni del prodotto:
Caratteristiche del prodotto:
Lunga vita: materiali di alta qualità e design strutturale prolungano la vita di servizio.
Attrito basso: i materiali PTFE e PU riducono la resistenza di corsa e migliorano l'efficienza.
Buona sigillazione: speciale design del serbatoio di stoccaggio delle labbra e dell'olio garantisce un'eccellente prestazione di tenuta.
Struttura compatta: design di piccoli spazi, adatto per una varietà di ambienti di installazione.
Ampiamente applicabile: adatto per idraulico, pneumatico, pressione dell'acqua e alta pressione, alta velocità, bassa velocità e altre condizioni di lavoro.
Aree di applicazione:
Sistema idraulico, attrezzatura pneumatica, attrezzatura per la pressione dell'acqua.
Macchinari rotanti ad alta pressione, attrezzatura a carico pesante a bassa velocità.
Attrezzature industriali, macchinari di ingegneria, automobile e aerospaziale e altri campi.
Selezione del materiale:
1. È possibile selezionare il materiale O-ring corrispondente: gomma nitrile R01 (NBR), fluorobber R02 (FKM), ecc.
2. Materiale ad anello di tenuta: materiale standard PTFE4, altri materiali opzionali PTFE1, PTFE2, PTFE3, PTFE5.
Materiale RCX18: HPU.

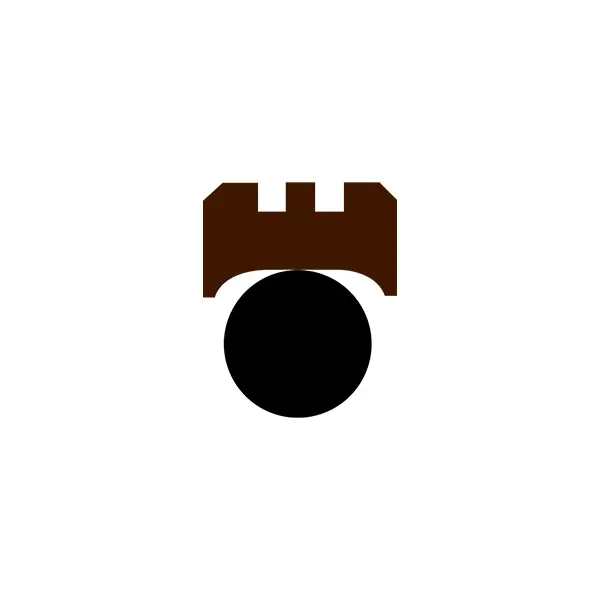

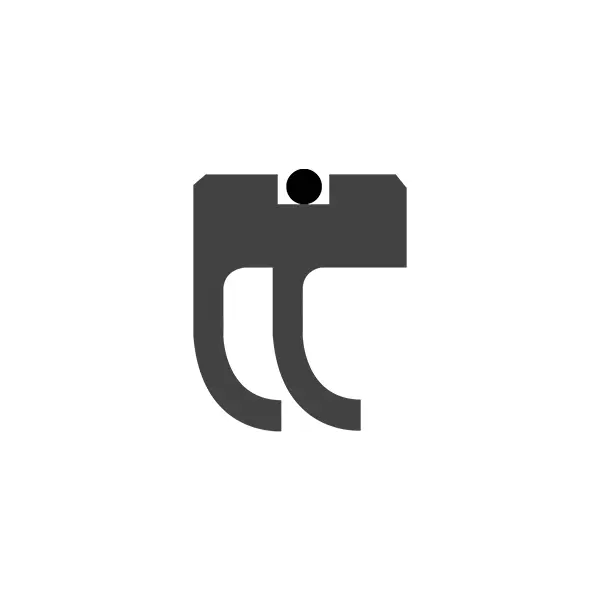

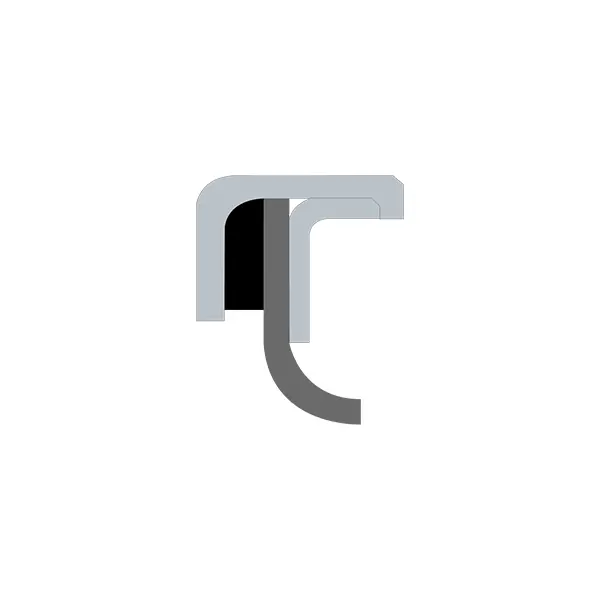

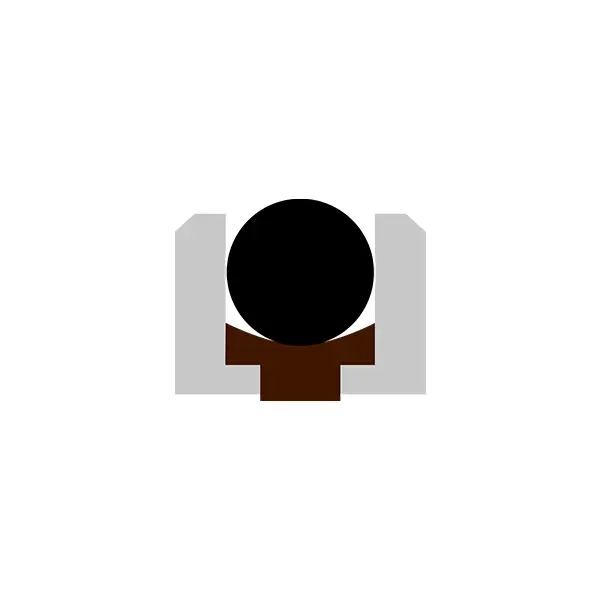

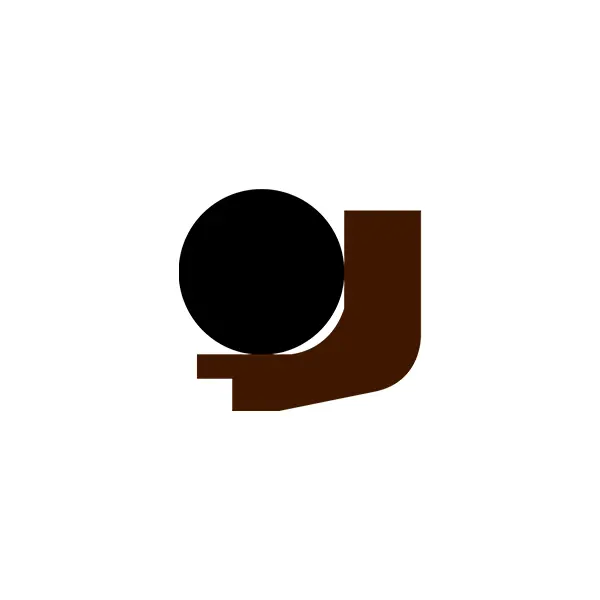

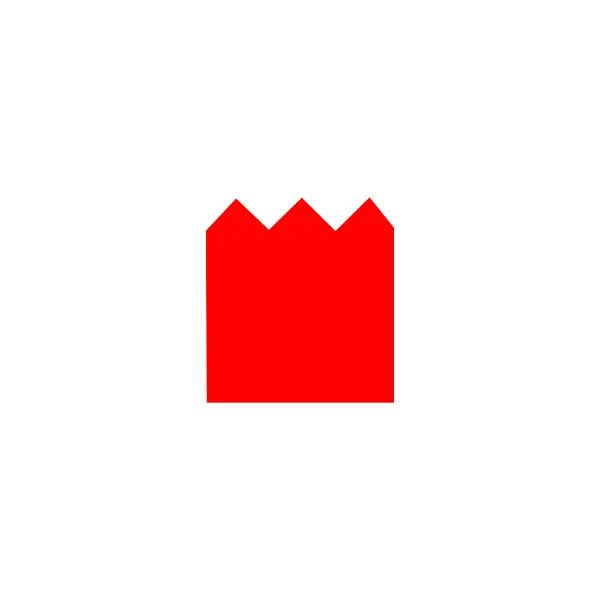

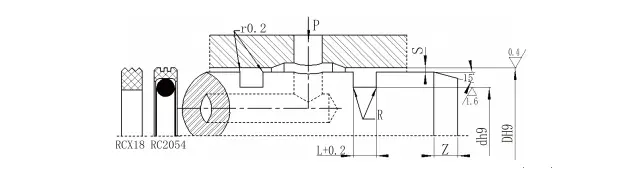

Diagramma strutturale
Modello d'ordine RC2052-80X91X4.2-PTFE3-Ro1 Modello-DXDXL CODICE MODELLO ORDINE RCX17-80X91X4.2-HPU Modello-DXDXL Codice Materiale
Modello d'ordine RC2054-80X69X4.2-PTFE3-ro1 Modello-D*D*L-Materiale Modello Ordine RCX18-80X69X4.2-HPU Modello-D*D*Codice L-Materiale

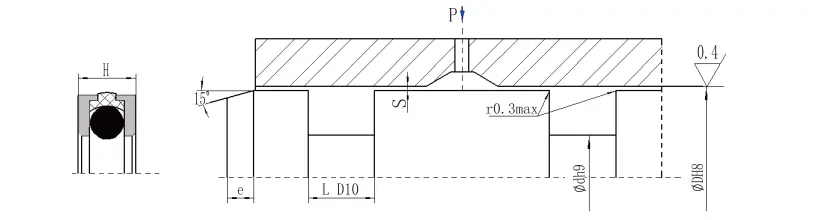

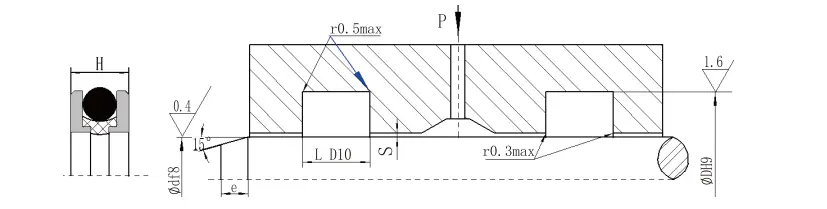

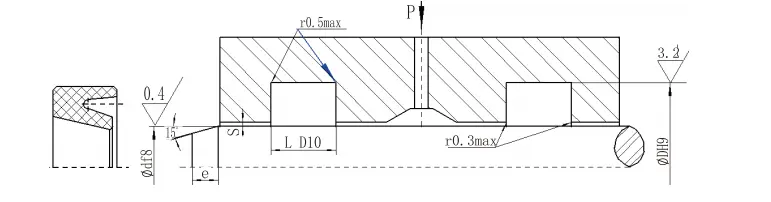

Dimensioni di installazione RDI
| DF8 | Dh9 | L D10 | H | Gap s | |
| 0-10MPA | 10-36MPA | ||||
| 50-79 | D+10 | 5 | 4.5 | 0.4-0.3 | 0,3-0,25 |
| 80-109 | D+13,8 | 7.5 | 7 | 0,45-0,35 | 0,35-0,3 |
| 110-299 | D+20 | 10 | 9.5 | 0,55-0,45 | 0,45-0,35 |
| 300-600 | D+24 | 13 | 12.5 | 0,6-0,55 | 0,55-0,45 |
| > 600 | Si prega di consultare la nostra azienda | ||||
Lunghezza del smistamento
| Range di diametro dell'asta | Lunghezza del campione E≥ |
| 50-56 | 6 |
| 57-100 | 7 |
| 101-290 | 10 |
| 291-600 | 15 |

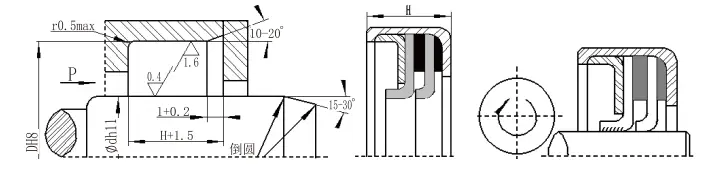

RDA Dimensioni di installazione
| Dh8 | Dh9 | L D10 | H | Gap s | |
| 0-10MPA | 10-36MPA | ||||
| 50-124 | D-16 | 8 | 7.5 | 0,45-0,35 | 0,35-0,3 |
| 125-199 | D-20 | 10 | 9.5 | 0,55-0,45 | 0,45-0,35 |
| 200-600 | D-26 | 13 | 12.5 | 0,6-0,55 | 0,55-0,45 |
Lunghezza del smistamento
| Range di diametro dell'asta | Lunghezza del campione E≥ |
| 50-95 | 7 |
| 96-190 | 10 |
| 191-300 | 12 |
| 301-600 | 15 |

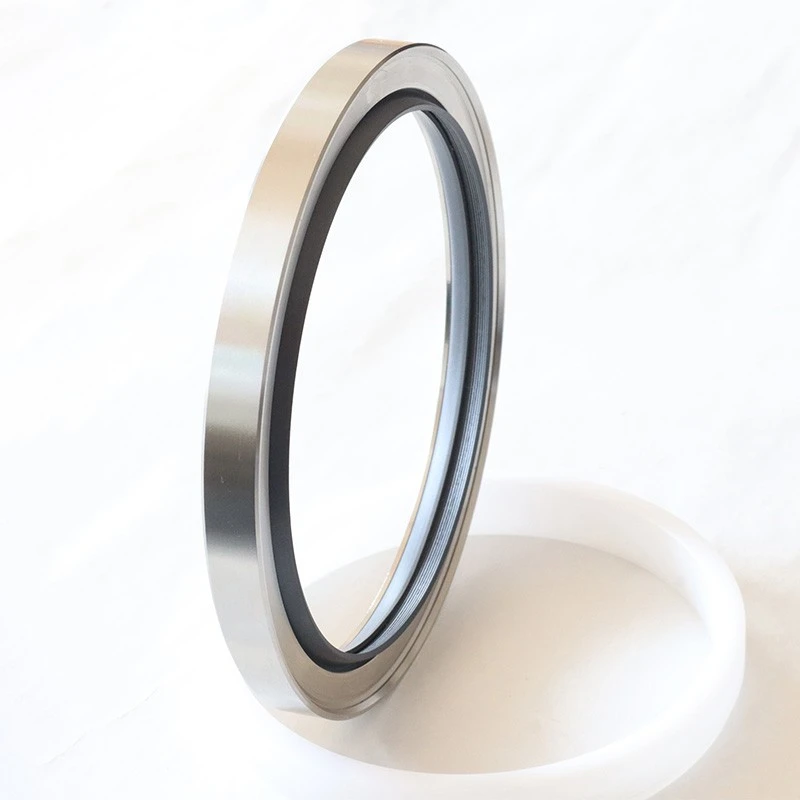

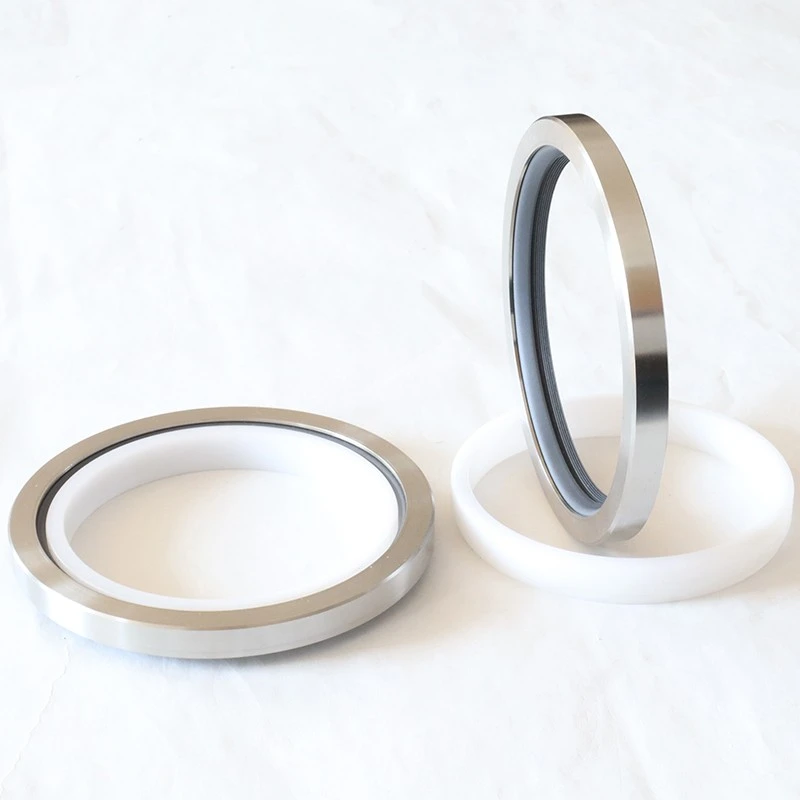

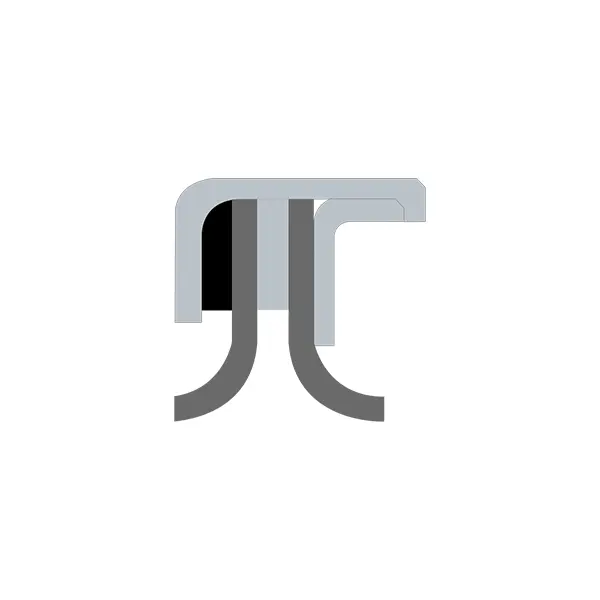

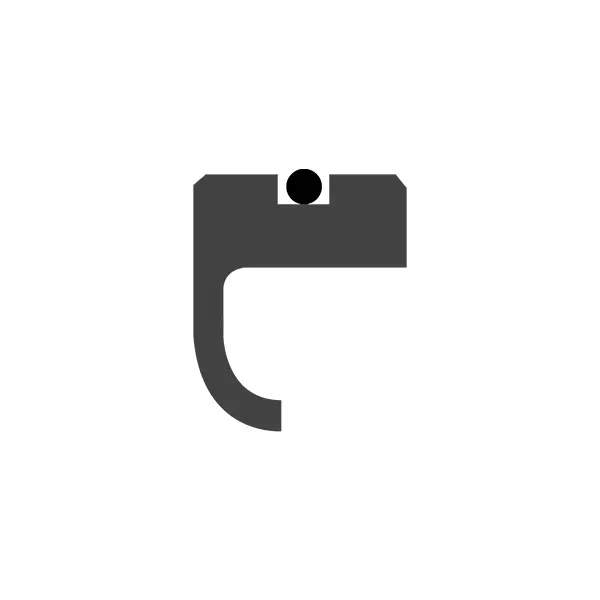

Sigillo dell'olio di alimentazione PT di tipo RCS PT (Sigillo dell'olio PTFE)

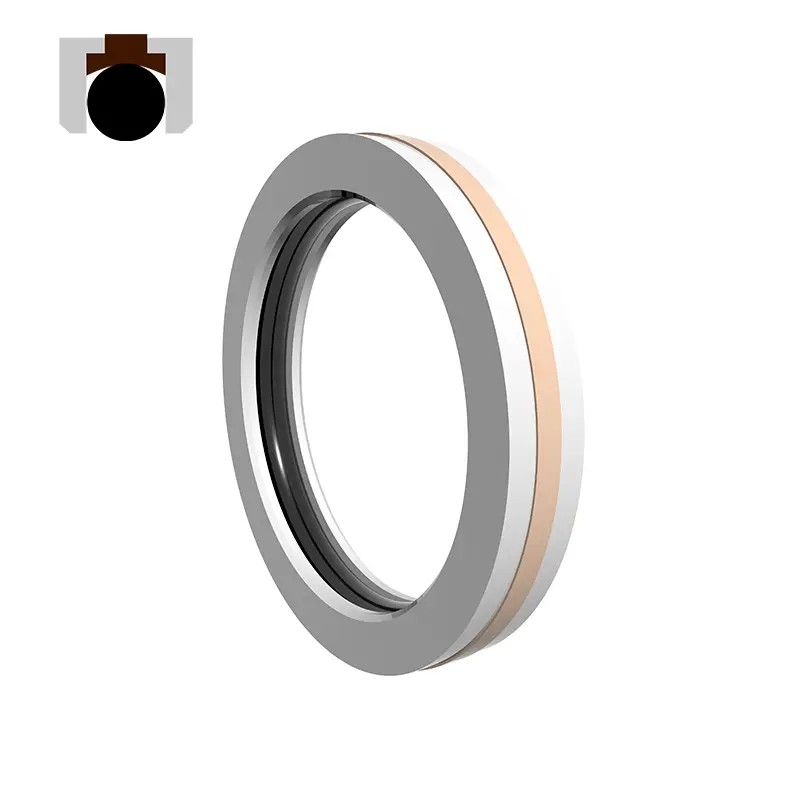

RC2057 Tipo Full Pt Fe Oil Seal
La tenuta dell'olio di alimentazione PTFE di tipo RCS è composta da telaio metallico, labbro di tenuta PTFE e guarnizione statica interna. È diviso in un tipo, tipo B, tipo C, tipo D, ecc. Tipo RC2057 Il sigillo dell'olio PTFE completo è diviso in un tipo e tipo B, particolarmente adatto per occasioni in cui le guarnizioni del petrolio tradizionali non possono soddisfare i requisiti. Caratteristiche:
1. Resistenza alla corrosione chimica
2. Intervallo di temperatura ampio
3. Adatto a bassa lubrificazione e lubrificazione senza olio
4. Attrito basso per ottenere un consumo di energia minimo
5. Adatto per la velocità di alta linea
6. Nessun attacco, bassa resistenza all'avvio dopo arresto a lungo termine
7. Adatto per alberi rotanti che non sono stati induriti (ragionevole selezione di labbro PTFE)
8. Adatto per occasioni con una pressione più elevata
Ⅰ. Applicazioni tipiche:
Compressori rotanti, compressori a vite, trasmissione/cambio, soffiatori, motori, pompe per macchine utensili, motori idraulici, centrifughi, ecc.
Ⅱ. Requisiti di durezza per le superfici di accoppiamento
Durezza consigliata: HRC ≥ 58. La durezza richiesta è correlata a molti fattori. Gli alberi a rotazione morbida sono applicabili anche in situazioni a bassa pressione e a bassa velocità. Le piastre labbra PTFE6 sono raccomandate per i metalli morbidi.
Ⅲ. Requisiti di qualità per le superfici di accoppiamento
RA = 0,2-0,63 a Rz = 1-3um rmax = 1-4um
| Forma trasversale | Modello | Pressione (MPA) | Temperatura (℃) | Velocità (SM) | Medio |
|
Rcs-a | 0.5 | -35 ~+200 | 40 | Petrolio, gas, acqua, ecc. |
|
RCS-B | 2 | -35 ~+200 | 20 | Petrolio, gas, acqua, ecc. |
|
RCS-C | 1 | -35 ~+200 | 20 | Petrolio, gas, acqua, ecc. |
|
Rcs-d | 2 | -35 ~+200 | 20 | Petrolio, gas, acqua, ecc. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | Quasi tutti i media |
|
RC2057-B | 2 | -35 ~+200 | 20 | Quasi tutti i media |
Ⅳ. Modello di flusso a spirale di potenza fluida:
Il tipo RCS-D adotta una piastra di labbra con una struttura del motivo a flusso a spirale per migliorare la capacità di tenuta. L'albero rotante è lasciato ruotare solo in una direzione.
RC20658 Dimensioni di installazione
| Modello | DF8 | Dh9 | L D10 | Smax |
| RC2065A | 400-3000 | D+16,8 | 15.1 | 1.2 |
| RC2065 | 400-3000 | D+17,5 | ||
| > 3000 | Si prega di consultare la nostra azienda | |||
Lunghezza del smistamento
| Range di diametro dell'asta | Lunghezza del campione E≥ |
| 400-1000 | 15 |
| 1001-2000 | 20 |
| 2001-3000 | 25 |

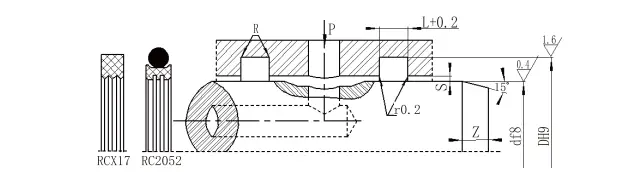

Specifiche e dimensioni:

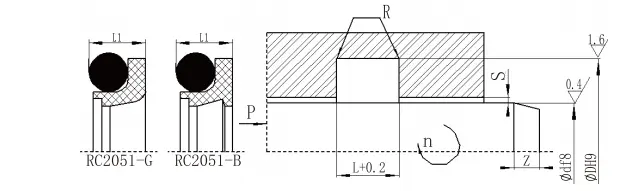

| D F8 Standard RC2051 | D F8 Carico leggero RC2051-Q | D F8 Carico pesante RC2051-Z | D H9 | L+0.2 | L1 | Rmax | Smax | Zmin | d0 | ||
| <10MPA | <20MPA | <40MPA | |||||||||
| - | 5 ~ 15.9 | - | D+4.5 | 3. 1 | 2.8 | 0.3 | 0.3 | 0.2 | 0. 15 | 3 | 1.8 |
| 5 ~ 15.9 | 16 ~ 38.9 | - | D+6.3 | 4.0 | 3.7 | 0.4 | 0.4 | 0.25 | 0. 15 | 4 | 2.65 |
| 16 ~ 38.9 | 39 ~ 107.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 108 ~ 670.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 7. 1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 671 ～ 999 | 39 ~ 107.9 | D+15,5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 671 ～ 999 | 1000 ~ 1599 | 108 ~ 670.9 | D+19.4 | 12. 1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.60 |
| 1000 ~ 1599 | ≥1600 | 671 ～ 999 | D +22 | 14.8 | 13.5 | 0.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+26 | 17.8 | 16.3 | 1.0 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
Nota: 1. Per diametro dell'albero ≤30mm, si consiglia di utilizzare la scanalatura aperta. Il tipo di carico leggero è più facile da installare nella scanalatura chiusa.
2. Si consiglia che la durezza superficiale dell'albero rotante sia HRC> 58.

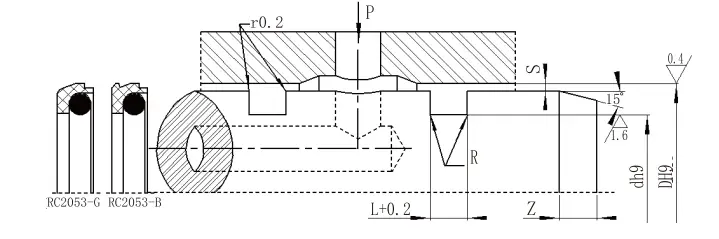

RC2053
| Gamma di aperture D H9 | Diametro del groove D H9 | Larghezza della scanalatura L+0,2 | Altezza del sigillo L1 | Angoli arrotondati Rmax | Clearance radiale s | Smussare Zmin | Diametro del filo dell'o-ring d0 | ||
| <10MPA | <20MPA | <40MPA | |||||||
| 8 ~ 12 | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24 | D-6.3 | 4 | 3.7 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51 | D-8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127 | D-11.7 | 7.6 | 7.1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500 | D-15.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 501 ~ 1600 | D-19.4 | 12.1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
Nota: 1. Per diametro dell'albero ≤ 30 mm, si consiglia la scanalatura aperta.
RC2052
| Intervallo di diametro dell'albero D F8 | Diametro del groove D H9 | Larghezza della scanalatura L+0.2 | Clearance radiale smax | Angoli arrotondati Rmax | Smussare Zmin | |
| 0 ~ 10MPA | 10 ~ 20MPA | |||||
| 6 ~ 18 | D+4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 19 ~ 37 | D+7,5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 38 ~ 199 | D+11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 200 ~ 255 | D+15,5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 256 ~ 649 | D+21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 650 ~ 1500 | D+28,0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
Nota: 1. Per diametro dell'albero ≤ 30 mm, si consiglia la scanalatura aperta.
2. Per pressioni> 30 MPa, l'area della radice della tenuta utilizza la tolleranza H8/F8.
RC2054| Gamma di aperture D H9 | Diametro del groove D H9 | Larghezza della scanalatura L+0.2 | Clearance radiale smax | Angoli arrotondati Rmax | Smussare Zmin | |
| 0 ~ 10MPA | 10 ~ 20MPA | |||||
| 8 ~ 39 | D-4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 40 ~ 79 | D-7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 80 ~ 132 | D-11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 133 ~ 329 | D-15.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 330 ~ 669 | D-21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 670 ~ 1500 | D-28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
| Profilo | Modello | Pressione (MPA) | Temperatura (℃) | Velocità di riferimento (SM) |
Valore PV di riferimento Mpa.m/s | Media |
|
RC2051-B | ≤70 (standard) | -35 ~+100 (O-ring corrispondente NBR) | <2 | ≤5 | Olio idraulico, emulsione, acqua, gas, ecc. Olio idraulico, emulsione, acqua, gas, ecc. |
| ≤30 (alta velocità) | -20 ~+200 (O-Ring FKM corrispondente) | <6 | ||||
|
RC051-G | ≤70 (standard) | -35 ~+100 (O-ring corrispondente NBR) | <2 | ≤5 | Olio idraulico, emulsione, acqua, gas, ecc. Olio idraulico, emulsione, acqua, gas, ecc. |
| ≤30 (alta velocità) | -20 ~+200 (O-Ring FKM corrispondente) | <6 | ||||
|
RC2053-B | ≤70 (standard) | -35 ~+100 (O-ring corrispondente NBR) | <2 | ≤5 | Olio idraulico, emulsione, acqua, gas, ecc. Olio idraulico, emulsione, acqua, gas, ecc. |
| ≤30 (alta velocità) | -20 ~+200 (O-Ring FKM corrispondente) | <6 | ||||
|
RC2053-G | ≤70 (standard) | -35 ~+100 (O-ring corrispondente NBR) | <2 | ≤5 | Olio idraulico, emulsione, acqua, gas, ecc. Olio idraulico, emulsione, acqua, gas, ecc. |
| ≤30 (alta velocità) | -20 ~+200 (O-Ring FKM corrispondente) | <6 | ||||
|
RC2052 | ≤40 | -35 ~+100 (O-ring corrispondente NBR) | ≤2 | ≤2,5 | Olio idraulico, emulsione, acqua, gas, ecc. Olio idraulico, emulsione, acqua, gas, ecc. |
| -20 ~+200 (O-Ring FKM corrispondente) | ||||||
|
RCX17 | ≤20 | -35 ~+100 | ≤0,5 | - | Olio idraulico, emulsione, acqua, gas, ecc. |
|
RC2054 | ≤40 | -35 ~+100 (O-ring corrispondente NBR) | ≤2 | - | Olio idraulico, emulsione, acqua, gas, ecc. Olio idraulico, emulsione, acqua, gas, ecc. |
| -20 ~+200 (O-Ring FKM corrispondente) | ||||||
|
RCX18 | ≤20 | -35 ~+100 | ≤0,5 | - | Olio idraulico, emulsione, acqua, gas, ecc. |
|
RDI | <36 | -35 ~+100 | <0,5 | - | Olio idraulico, emulsione, acqua, gas, ecc. |
|
RDA | <36 | -35 ~+100 | <0,5 | - | Olio idraulico, emulsione, acqua, gas, ecc. |
|
Rcs-a | 0.5 | -35 ~+200 | 40 | ≤6 | Petrolio, acqua, gas, ecc. |
|
RCS-B | 2 | -35 ~+200 | 20 | ≤1 | Petrolio, acqua, gas, ecc. |
|
RCS-C | 1 | -35 ~+200 | 20 | ≤6 | Petrolio, acqua, gas, ecc. |
|
Rcs-d | 2 | -35 ~+100 | 20 | ≤6 | Petrolio, acqua, gas, ecc. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | ≤6 | Quasi tutti i media |
|
RC2057-B | 2 | -35 ~+200 | 20 | ≤6 | Quasi tutti i media |
|
RC2065 | 1 | -35 ~+200 | 6 | ≤1 | Olio idraulico, emulsione, acqua, grasso, ecc. |
