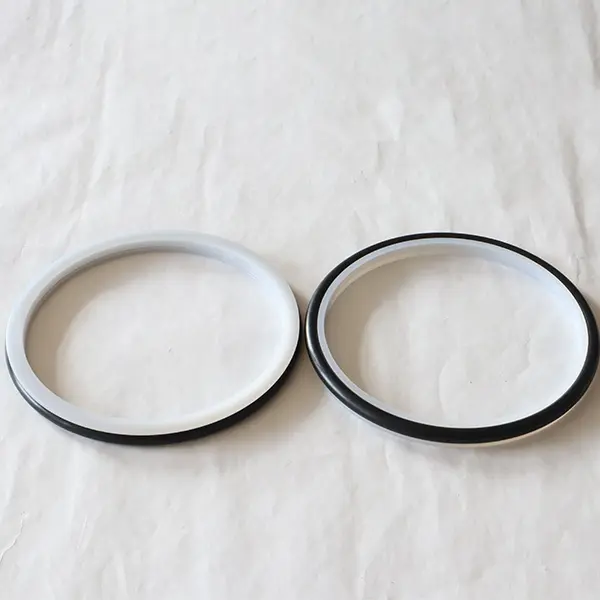

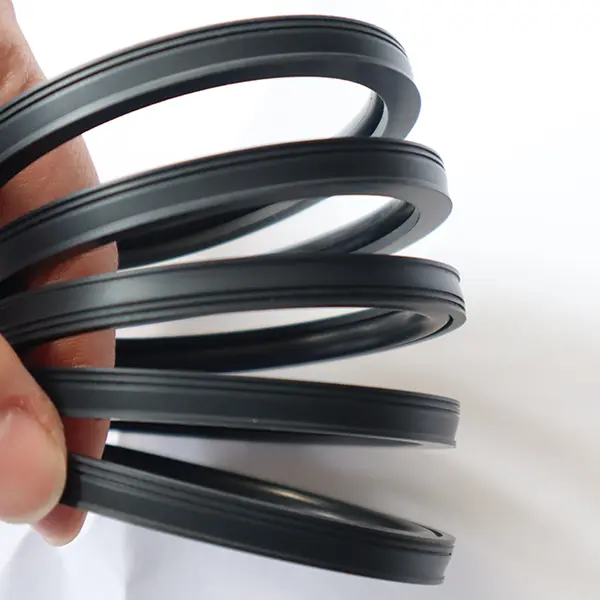

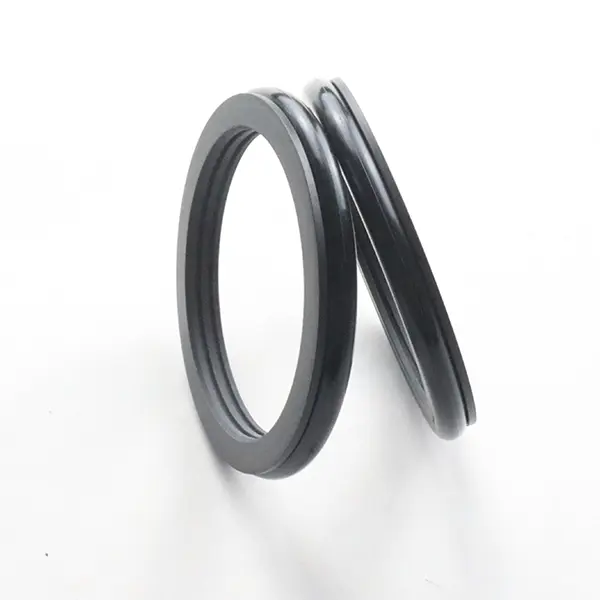

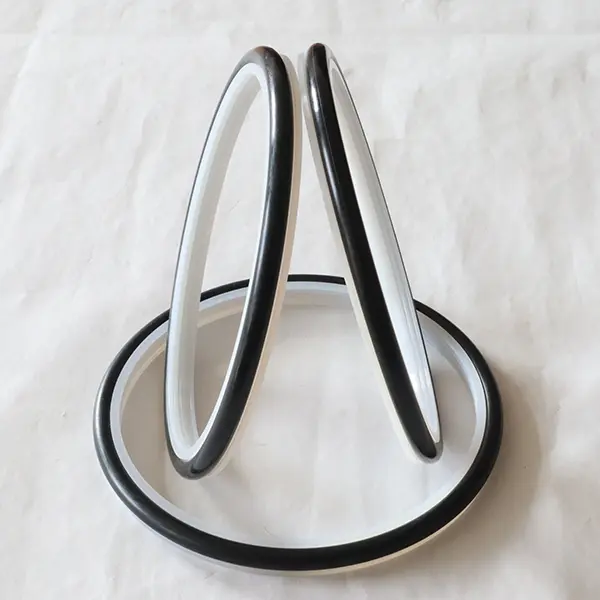

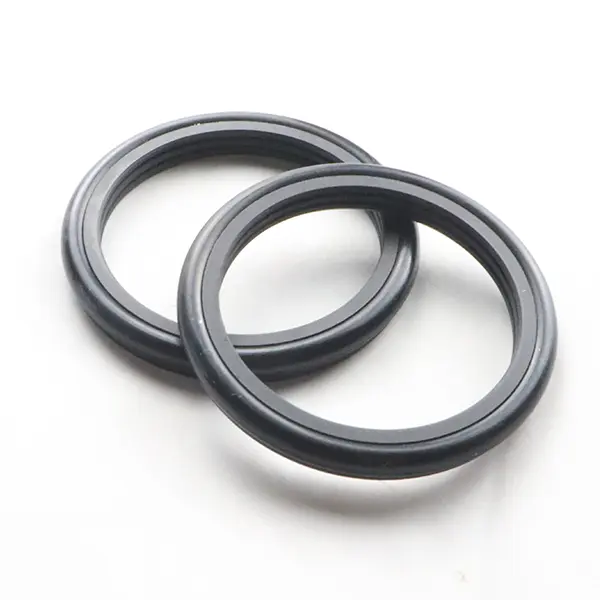

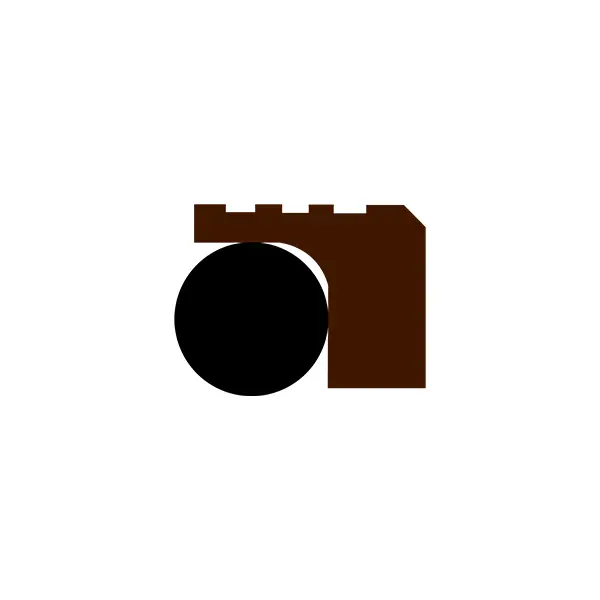

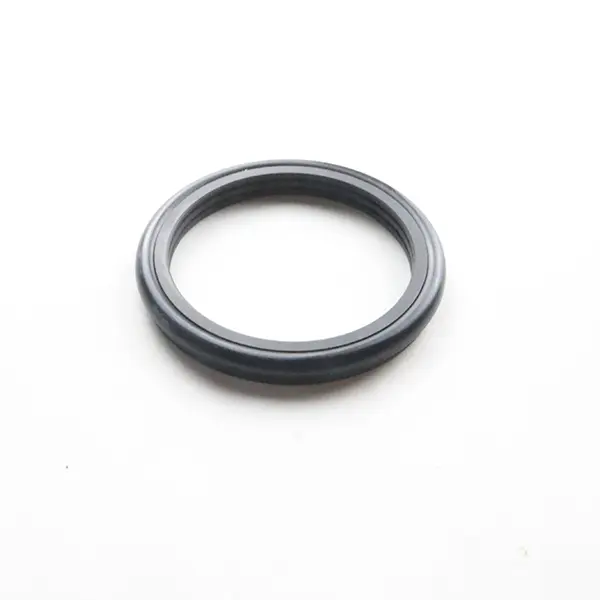

Le guarnizioni rotanti di Ruichen Seal per la sospensione del cemento sono realizzate con anelli di tenuta in plastica ingegneristica ad alte prestazioni e anelli di gomma a forma di O. Sono adatti a condizioni di lavoro difficili come pompe per stanger, pompe di fango, esercitazioni a vite, piattaforme di perforazione, attrezzature per l'esplorazione dell'olio e impianti di miscelazione in cemento. Sono divisi in due modelli: RC2061 e RC2062.
Sia RC2061 che RC2062 sono adatti per la sigillatura a senso unico dei movimenti alternativi idraulici e rotanti. Hanno le caratteristiche di lunga vita, bassa attrito, buona tenuta, piccolo spazio strutturale e facile installazione, uso e manutenzione. Lo speciale design di ottimizzazione del labbro e dello spessore ha un buon effetto di tenuta anche nei media maligni come la sospensione del cemento. Se utilizzato per sigillare i media di liquami, si consiglia la lubrificazione del grasso tra due (o più) sigilli.
Funzionalità e applicazioni del prodotto:
Caratteristiche del prodotto:
Lunga vita: combinazione di materiali di ingegneria ad alta funzione e gomma, forte durata.
Attrito basso: il design ottimizzato riduce la resistenza alla corsa e migliora l'efficienza.
Eccellente sigillatura: uno speciale design del labbro di tenuta, adatto a media maligni come la sospensione del cemento.
Struttura compatta: progettazione di piccoli spazio, facile installazione e manutenzione.
Applicabile a condizioni di lavoro dure: progettate per media come fanghi di fango e cemento, con prestazioni stabili.
Scenari di applicazione:
Attrezzature per l'esplorazione dell'olio come décollegando, pompe di fango, trapani a vite, piattaforme di perforazione, ecc.
Macchinari di costruzione e attrezzature come stazioni di miscelazione in cemento.
Altre guarnizioni idrauliche e alternative che richiedono resistenza all'usura e resistenza ai media maligni.
Vantaggi tecnici:
Speciale design di ottimizzazione delle labbra e dello spessore per adattarsi a condizioni di lavoro estreme.
Facile installazione, bassi costi di manutenzione e durata di lunga durata.
Applicabile ad ambienti difficili con usura elevata e elevato inquinamento.
Suggerimenti di utilizzo:
Se utilizzato per i media di fango, si consiglia di ingrassare e lubrificare tra due (o più) sigilli per prolungare la vita del sigillo.

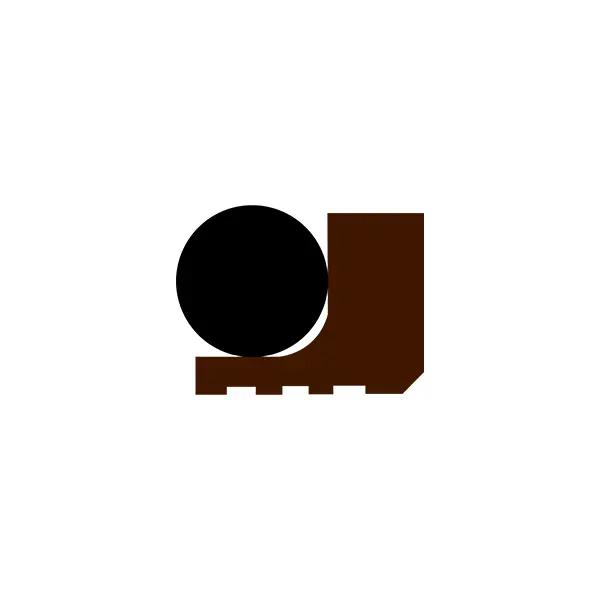

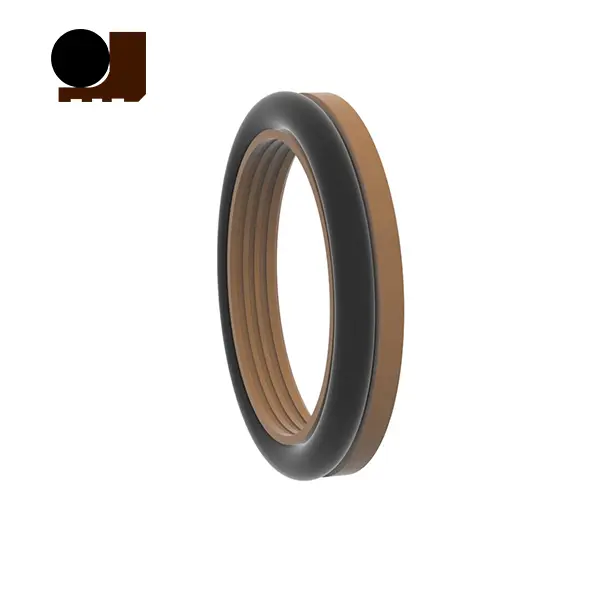

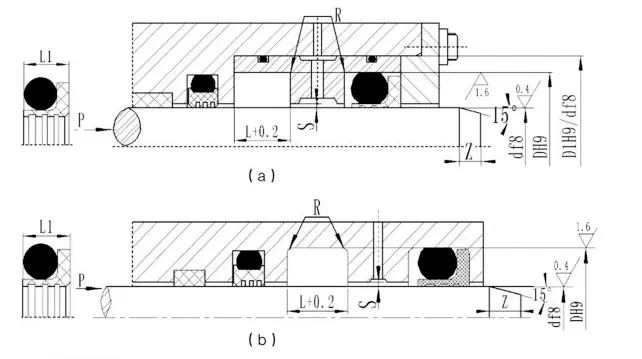

RC2061
Condizioni di lavoro applicabili (i valori limite non dovrebbero apparire contemporaneamente)
| Pressione (MPA) | Temperatura (℃) | Velocità (SM) | Medio | |
| Movimento alternativo | Movimento rotazionale | |||
| ≤100 | -35 ~+100 (O-ring corrispondente NBR) | ≤6 | ≤2 | Olio idraulico, emulsione, acqua, fango, petrolio greggio, ecc. |
| -20 ~+200 (O-Ring FKM corrispondente) | ||||
Selezione del materiale
1. È possibile selezionare i materiali di O-ring corrispondente: R01 Nitrile Rubber (NBR), Fluorobber R02 (FKM), ecc.
2. Materiale ad anello di tenuta: materiale standard PTFE4, altri materiali opzionali PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, ecc.
Esempio di ordinazione
Ordina Modello RC2061-80*91.7*7.6-PTFE4-R01 Diametro dell'albero del modello*Diametro della scanalatura*Codice di larghezza della scanalatura
Specifiche (qualsiasi dimensione all'interno dell'intervallo dei parametri è disponibile)
| Intervallo di diametro dell'albero Standard D F8 RC2061 | Intervallo di diametro dell'albero Tipo pesante D F8 RC2061-Z | Diametro del groove D H9 | Larghezza della scanalatura L+0.2 | Larghezza del sigillo L1 | Angoli rotondi Rmax | Clearance radiale Smax | Smussare Zmin | Diametro del filo dell'o-ring | ||
| <10MPA | <20MPA | <40MPA | ||||||||
| 5 ~ 15.9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670. | 39 ~ 107.9 | D+15,5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Nota: 1. Per diametro dell'albero ≤30mm, si consiglia la scanalatura aperta.
2. Per guarnizione rotante, si consiglia la durezza superficiale dell'albero rotante per essere HRC ≥58.
3. Per pressione maggiore di 30 MPa, si consiglia H8/F8 per il gap di estrusione.

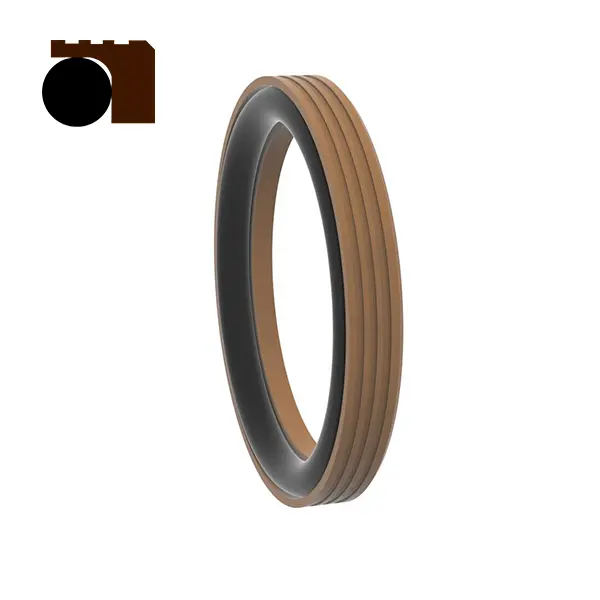

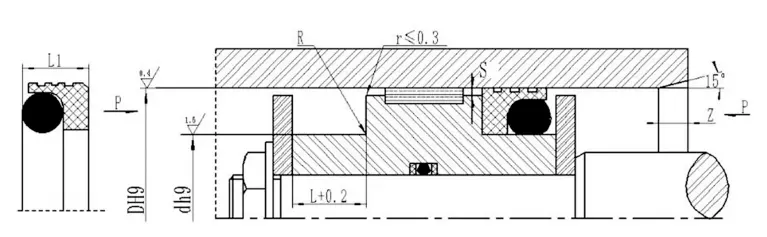

RC2062 Condizioni di lavoro applicabili (i valori limite non dovrebbero apparire contemporaneamente)
| Pressione (MPA) | Temperatura (℃) | Velocità (SM) | Medio | |
| Movimento alternativo | Movimento rotazionale | |||
| ≤100 | -35 ~+100 (O-ring corrispondente NBR) | ≤6 | ≤2 | Olio idraulico, emulsione, acqua, fango, petrolio greggio, ecc. |
| -20 ~+200 (O-Ring FKM corrispondente) | ||||
Selezione del materiale
1. È possibile selezionare i materiali di O-ring corrispondente: R01 Nitrile Rubber (NBR), Fluorobber R02 (FKM), ecc.
2. Materiale ad anello di tenuta: materiale standard PTFE4, altri materiali opzionali PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, ecc.
Esempio di ordinazione
Modello d'ordine RC2062-80*68.3*7.6-PTFE4-R01 Diametro del cilindro del modello*Diametro della scanalatura*Codice della larghezza della scanalatura
Specifiche (qualsiasi dimensione all'interno dell'intervallo dei parametri è disponibile)
| Gamma di aperture Tipo standard D H9 RC2062 | Gamma di aperture Tipo pesante D H9 RC2062-Z | Diametro del groove D H9 | Larghezza della scanalatura L+0.2 | Larghezza di sigillo L1 | Angoli rotondi Rmax | Clearance radiale smax | Smussare Zmin | Diametro del filo dell'o-ring | ||
| <10MPA | <20MPA | <40MPA | ||||||||
| 8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Nota: 1. Per diametro del cilindro ≤ 30 mm, si consiglia di utilizzare la scanalatura aperta.
2. Per pressione maggiore di 30 MPa, si consiglia di utilizzare H8/F8 per il gap di estrusione.
