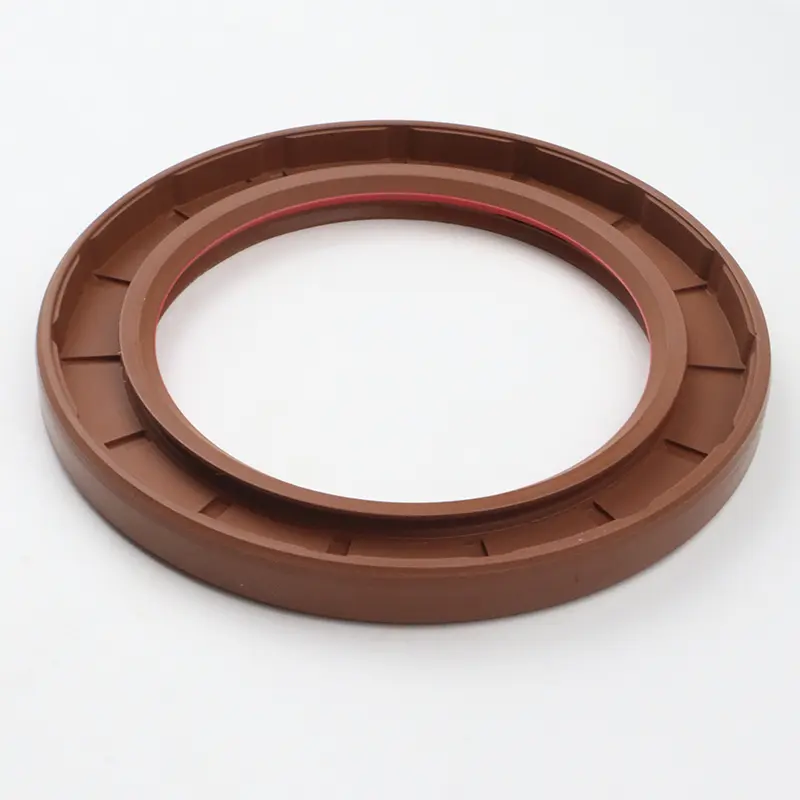

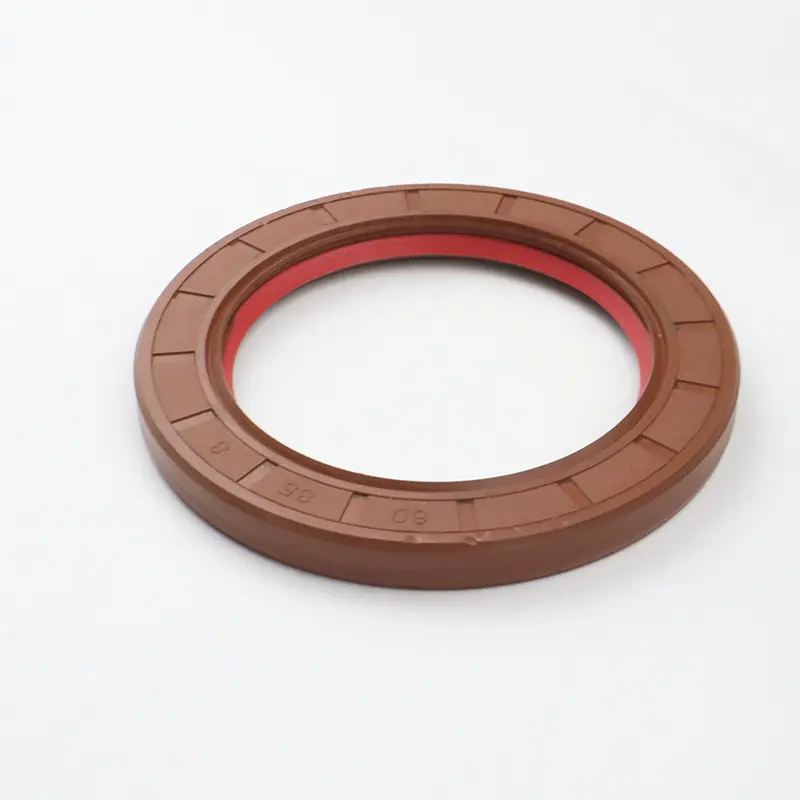

Guarni di labbro a rotazione

Le guarnizioni per le labbra rotanti, comunemente note come guarnizioni dell'olio, sono installate nella sede del cuscinetto rotante e producono un movimento relativo con l'albero rotante. La cornice metallica svolge un ruolo di supporto e la molla applica il precarico radiale al labbro di tenuta per impedire la perdita di olio lubrificante e l'intrusione di sporcizia esterna.

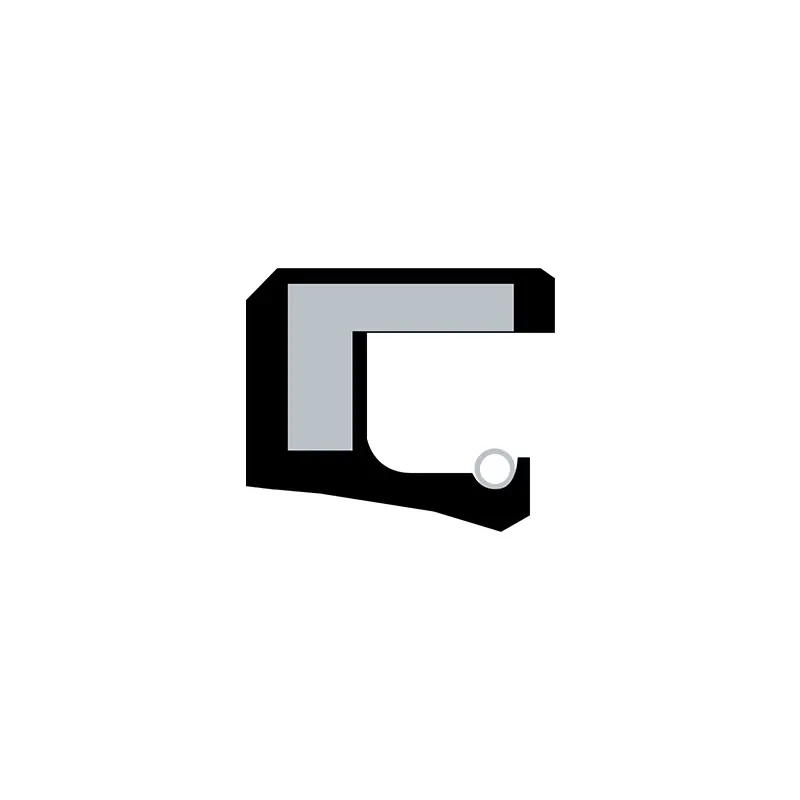

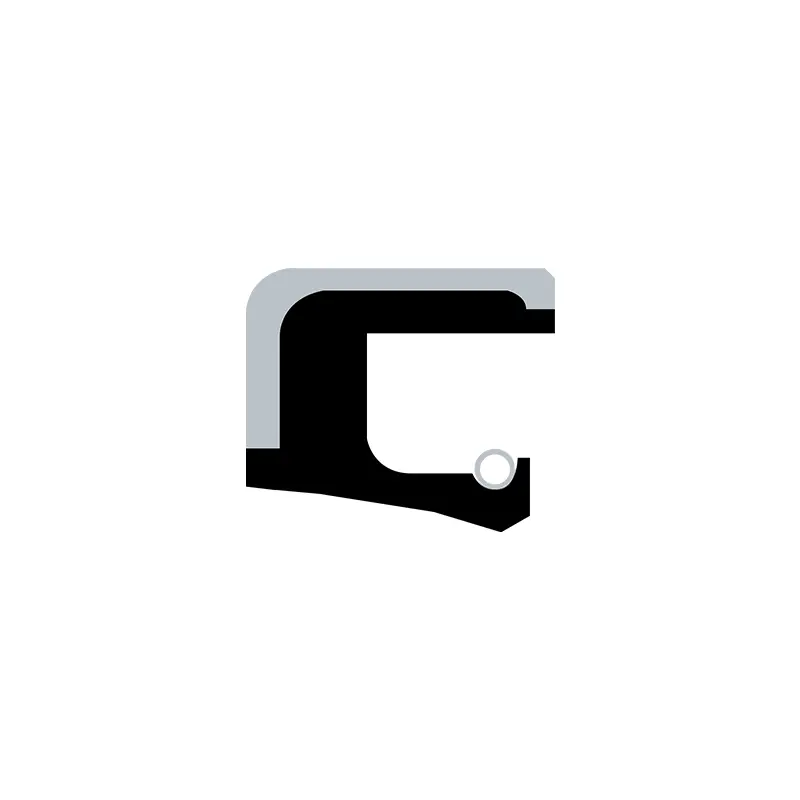

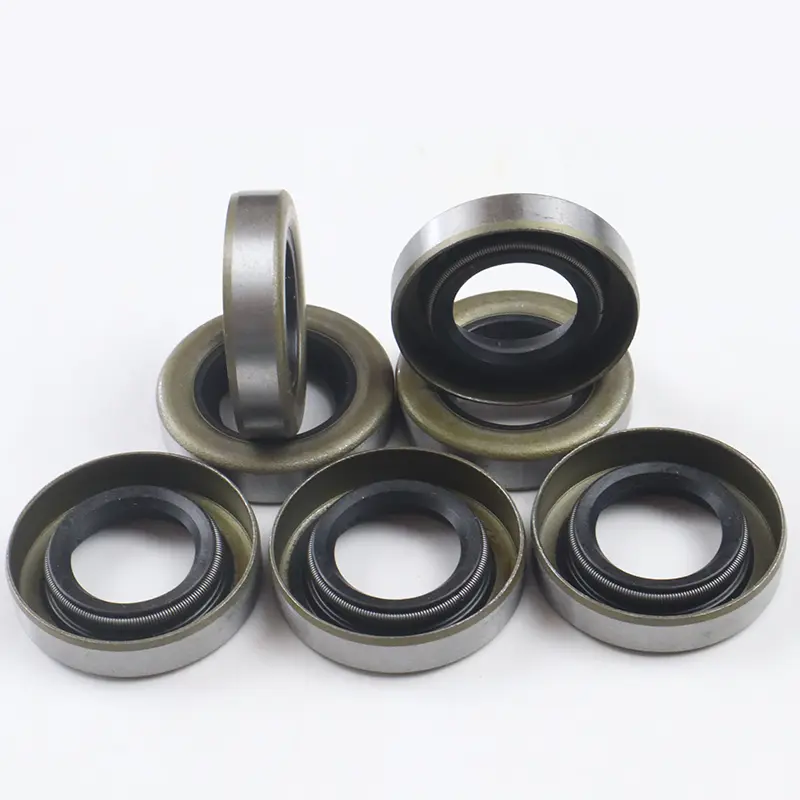

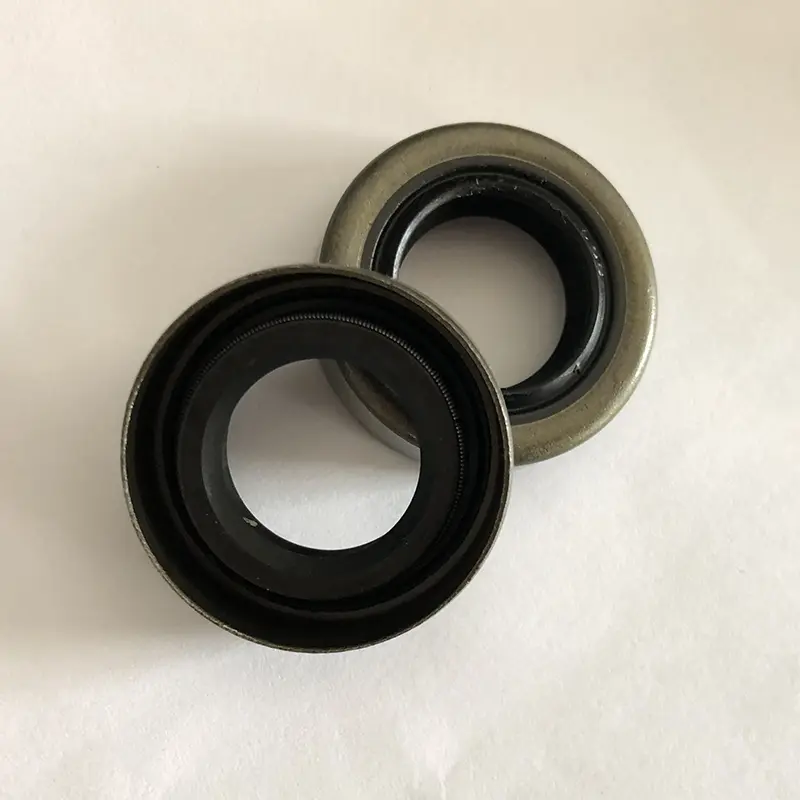

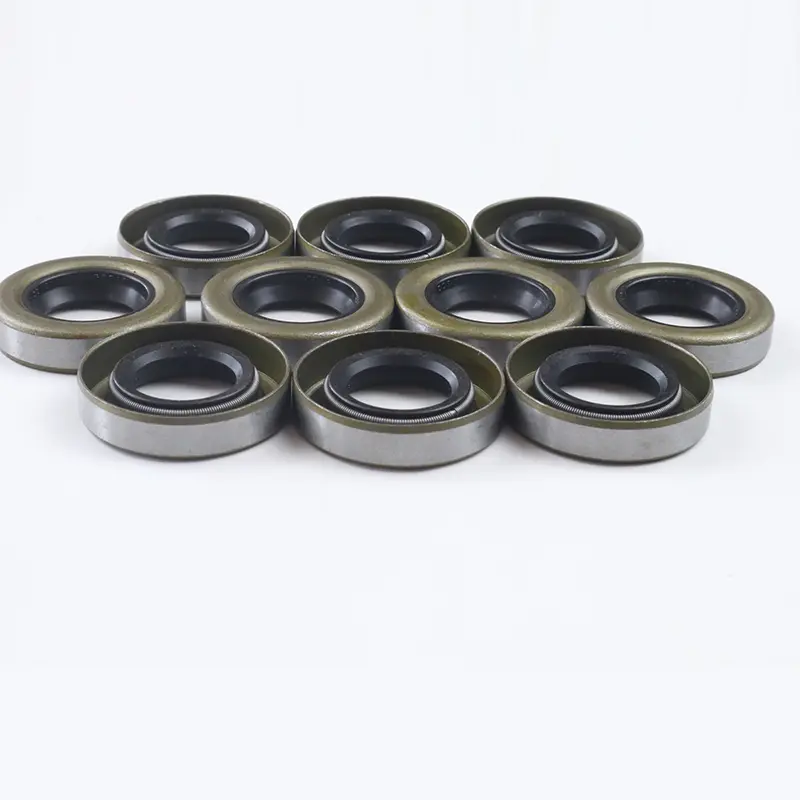

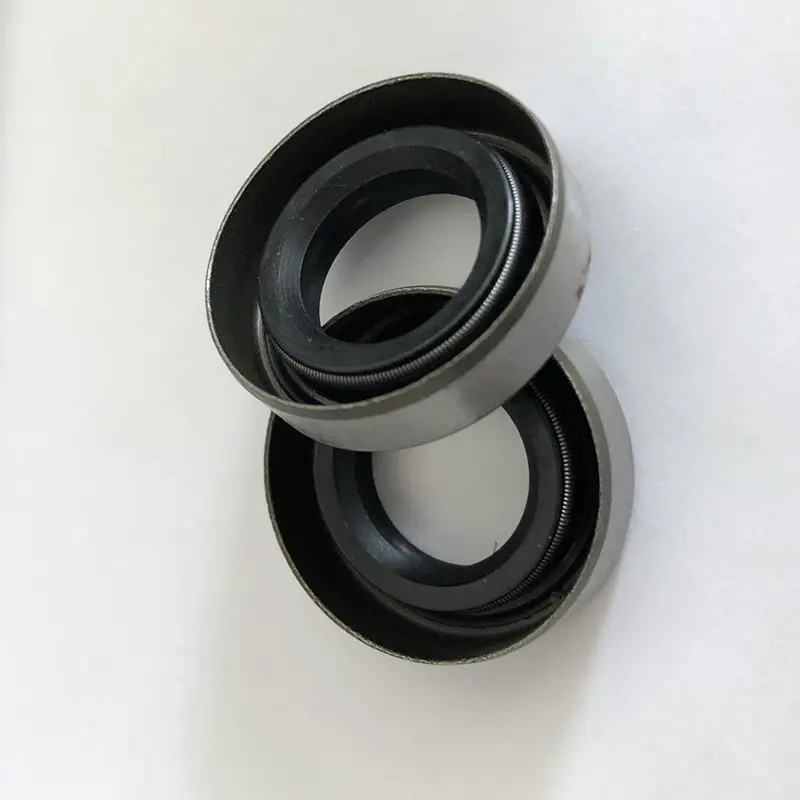

Le guarnizioni dell'olio TC/SC/TB/SB sono composte da scheletri di metallo, molle e corpi di gomma. Lo scheletro di metallo svolge un ruolo di supporto e la molla applica la forza radiale al labbro sigillante. TC/TB sono dotati di labbra ausiliarie a prova di polvere, che sono adatte per occasioni in cui c'è un mezzo di tenuta su un lato e polvere dall'altro lato. TB/SB è un cerchio esterno in metallo, che rende il sigillo dell'olio più fermo e preciso nella cavità, ma la capacità di tenuta del cerchio esterno per bassa viscosità e mezzo di gas è limitata. Si consiglia di applicare il sigillante sul cerchio esterno durante l'installazione.

La funzione della guarnizione dell'olio dello scheletro ad alta pressione RCTCV è generalmente per isolare le parti che necessitano di lubrificazione nelle parti di trasmissione dalle parti di uscita per evitare la perdita di olio di lubrificazione.

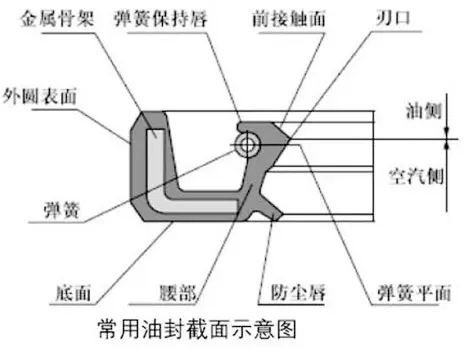

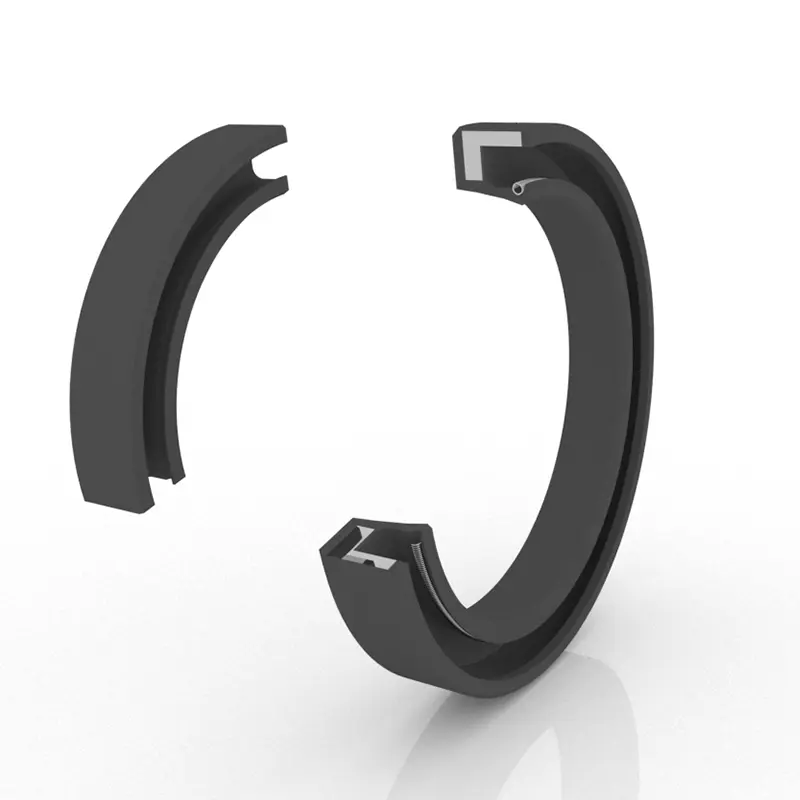

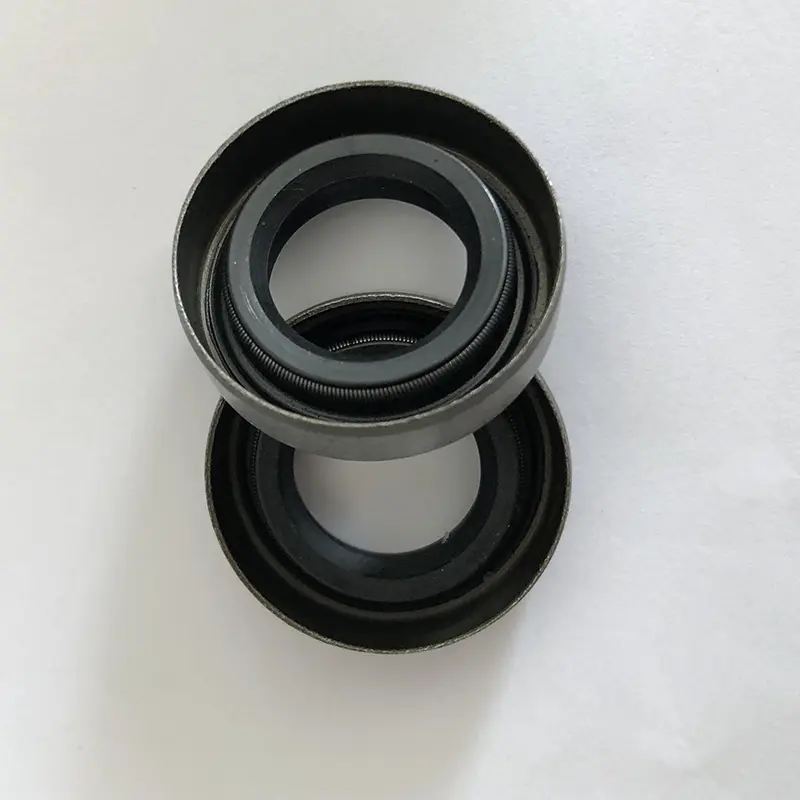

La struttura del sigillo dell'olio scheletro è costituita da tre parti: corpo di sigillatura, scheletro di rinforzo e molla a spirale auto-stretta. Il corpo di tenuta è diviso in fondo, vita, tagliente e labbro sigillante secondo parti diverse. Di solito, il diametro interno del sigillo dell'olio scheletro in stato libero è più piccolo del diametro dell'albero e ha una certa "quantità di interferenza". Pertanto, quando il sigillo dell'olio viene inserito nella sede della guarnizione dell'olio e nell'albero, la forza elastica del bordo della tenuta dell'olio e la forza di contrazione della molla a bobina auto-stretta producono una forza di serraggio radiale sull'albero, ottenendo così il miglior effetto di tenuta.

La guarnizione dell'olio ad alta pressione a doppia lip RCTCN ha un design di scheletro resistente alla pressione complessiva, con una piccola deformazione delle labbra, e viene utilizzata per sigillare gli alberi rotanti in situazioni esposte alla pressione.

Funzionalità e applicazioni del prodotto:

Struttura e requisiti di installazione delle guarnizioni dell'albero rotante

1. Materiale dell'albero: acciaio al carbonio e acciaio inossidabile sono comunemente usati. La placcatura cromata viene utilizzata ad alta velocità, HRC40-45.

2. Progettazione di albero e scanalatura rotanti: la superficie dell'albero è liscia e le bara vengono rimosse. I segni di elaborazione a spirale produrranno un effetto di pompaggio e causerà perdite. Si consiglia di macinare la parte di installazione della tenuta dell'olio con una rugosità superficiale di RA0.1-0.5UM. E diventa più liscio all'aumentare della velocità.

Per le esigenze dell'installazione e dello smontaggio, l'albero e la scanalatura devono essere smussati o arrotondati. Come mostrato nelle figure 1 e 2.

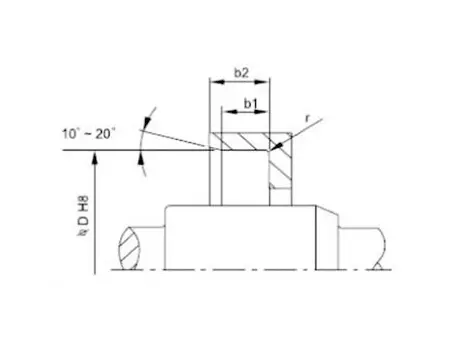

Figura 1 Design del campione di scanalature

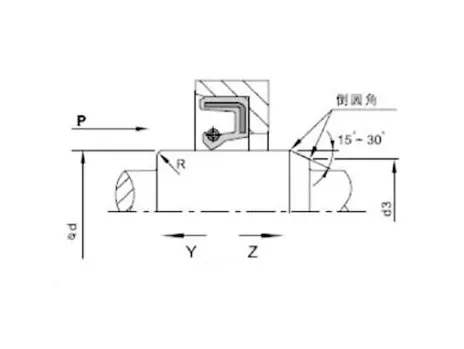

Figura 2 Design a campione dell'albero rotante

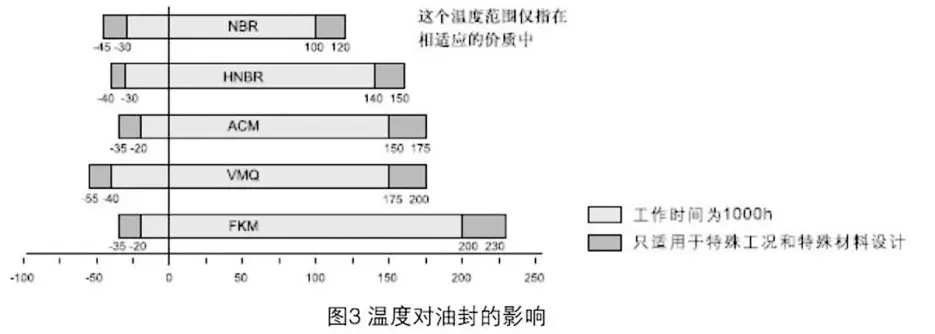

Ci sono dozzine di fattori che influenzano l'effetto di tenuta delle guarnizioni per le labbra rotanti. Oltre al materiale e alla struttura del sigillo dell'olio stesso, altri fattori come media, temperatura, pressione, lubrificazione, velocità, rugosità, ecc. Influenzano direttamente anche l'effetto di tenuta e questi fattori spesso interagiscono tra loro. Il seguente grafico è solo per riferimento dell'utente.

Installazione di guarnizioni per le labbra rotanti: un'attenta installazione è un prerequisito per far funzionare bene la tenuta dell'olio.

Diagramma di installazione (installazione della cavità)
Metodo di installazione corretto	Condizioni di lavoro applicabili	Metodo di installazione errato
	È applicabile solo quando la faccia finale del sigillo dell'olio è a filo con la faccia finale della cavità. Quando il dispositivo di pressione si muove rapidamente, la guarnizione dell'olio deve essere posizionata dritta, altrimenti può essere premuta.
	È adatto alla situazione in cui la faccia finale del sigillo dell'olio è inferiore alla faccia finale della cavità. Quando il dispositivo di pressione si muove più velocemente, la tenuta dell'olio può anche essere ben posizionata. Tuttavia, questo tipo di dispositivo strutturale stesso non ha un posizionamento radiale, quindi la verticalità assiale della piastra piatta e l'albero di pressione del dispositivo di pressione devono raggiungere una certa precisione.
	Applicabile alla situazione in cui la faccia finale del sigillo del petrolio è inferiore alla faccia finale della cavità. Quando il dispositivo di pressione si muove rapidamente, è necessario assicurarsi che la guarnizione dell'olio sia posizionata correttamente, altrimenti potrebbe essere premuto.
	È adatto solo per manutenzione o semplici condizioni di installazione senza attrezzatura a pressione. Poiché il processo di installazione non può essere assolutamente premuto uniformemente, si verificheranno inevitabilmente vari problemi di installazione. È principalmente per prevenire la deviazione radiale durante l'installazione, che può causare deformazione del sigillo dell'olio o danni all'estrusione di gomma alla parte di accoppiamento della guarnizione dell'olio (cerchio esterno) causata da pause durante l'installazione. Pertanto, questo metodo di installazione non è generalmente raccomandato.

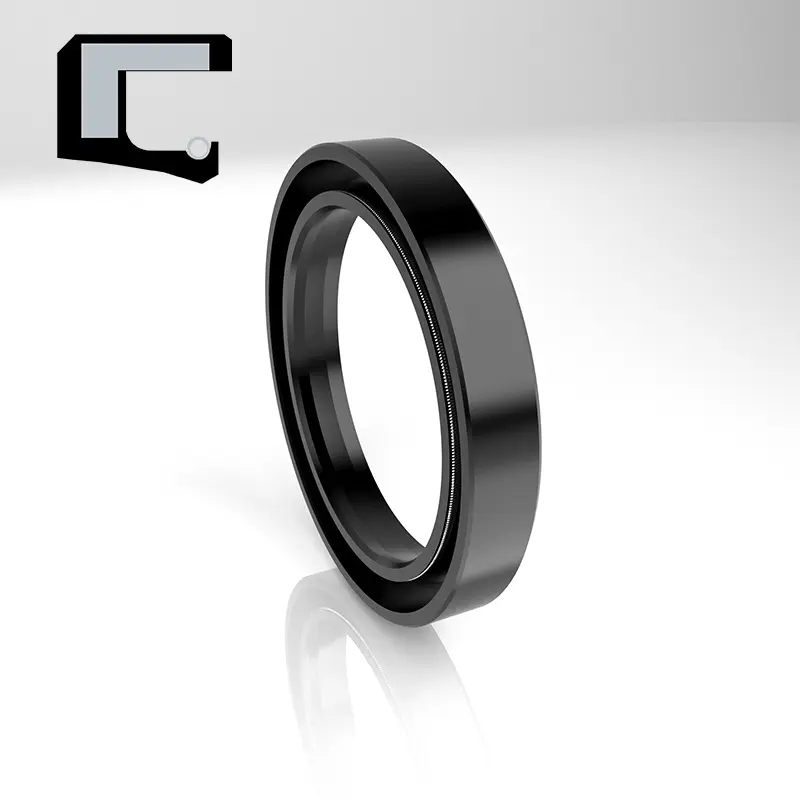

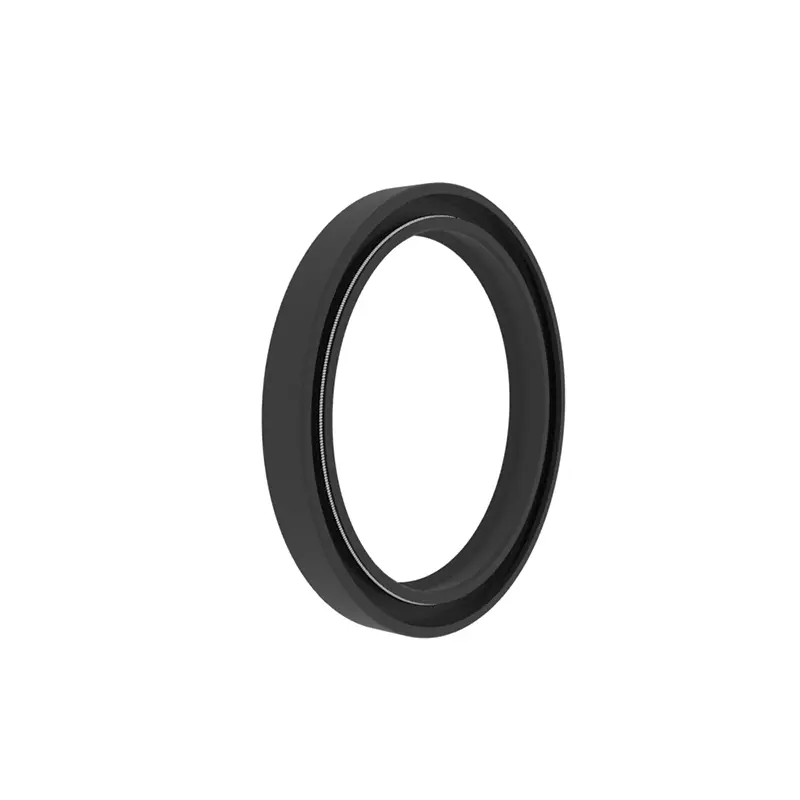

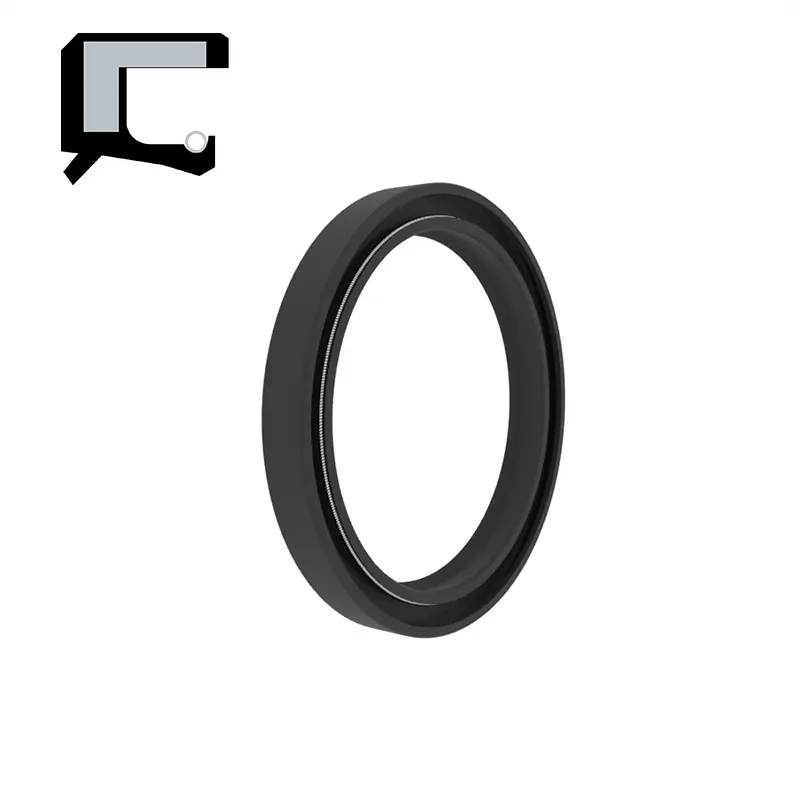

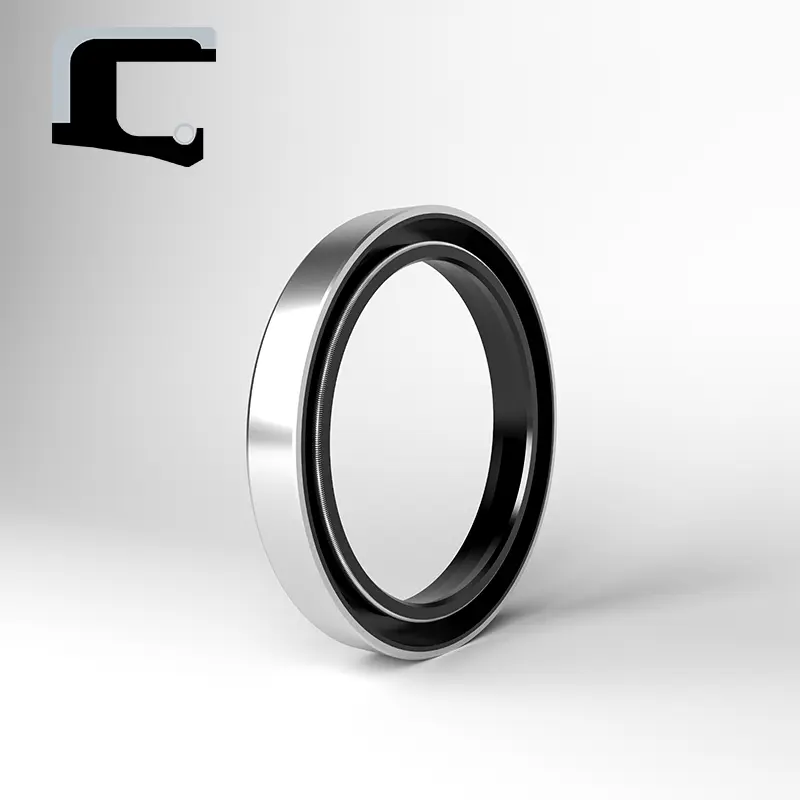

TC/SC/TB/SB SIGILI OLIO:

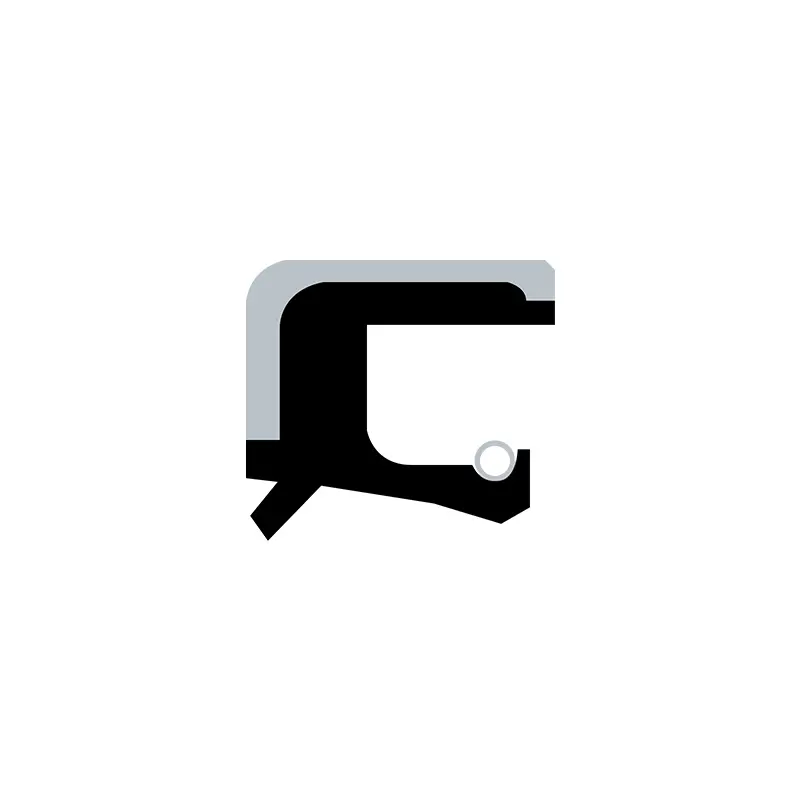

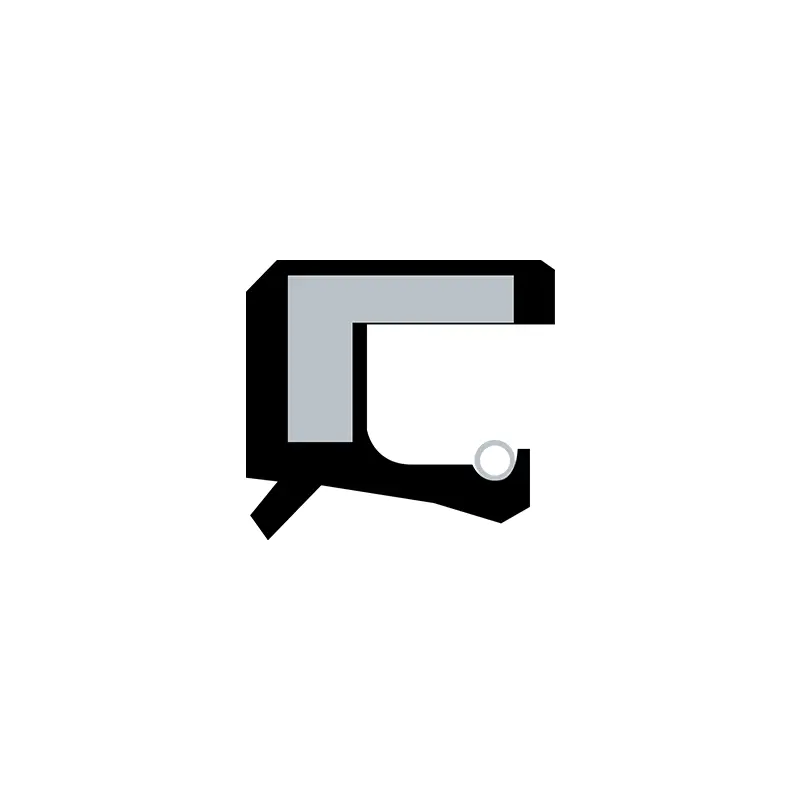

Forma trasversale	Modello	Applicazione	Pressione	Temperatura	Velocità	Medio	Materiale

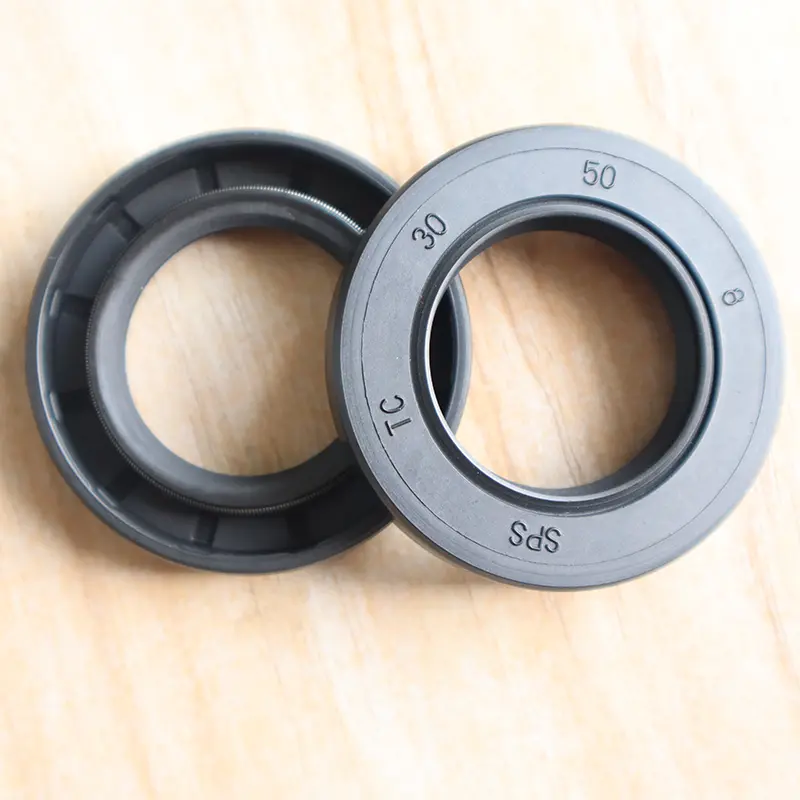

	Tc	Sigillatura, a prova di polvere	0,03MPA	-30 ~+160	20m/s	Olio lubrificante, grasso	NBR/FKM+Acciaio al carbonio
	Sc	Sigillatura
	Tb	Sigillatura, a prova di polvere		-30 ~+100	25m/s	Acqua, olio, grasso	NBR+Acciaio al carbonio

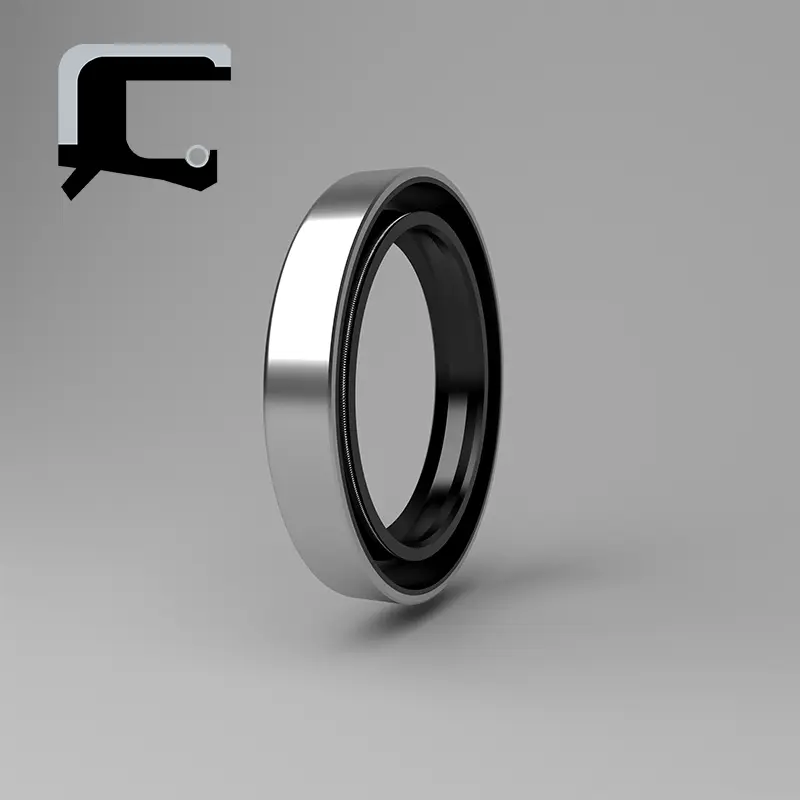

	Sb	Sigillatura
