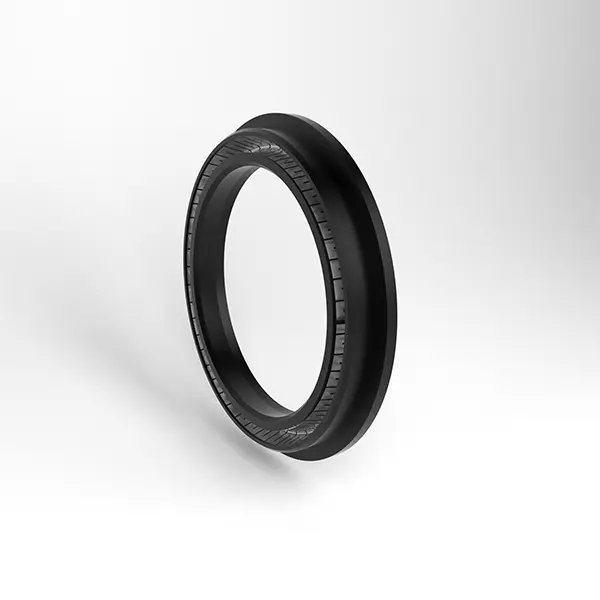

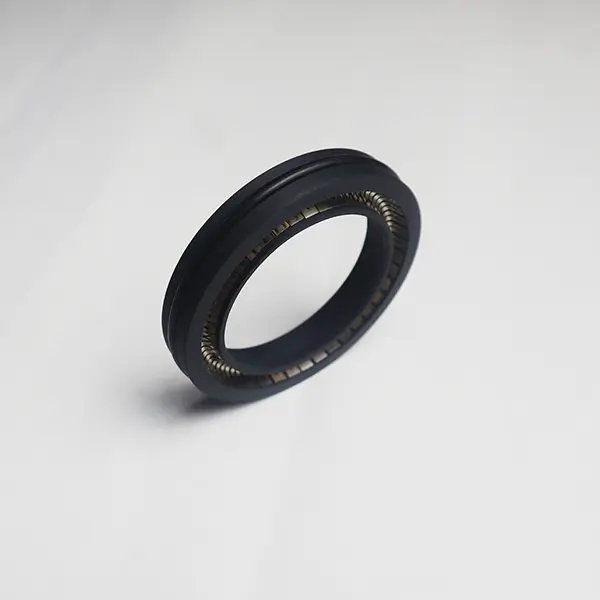

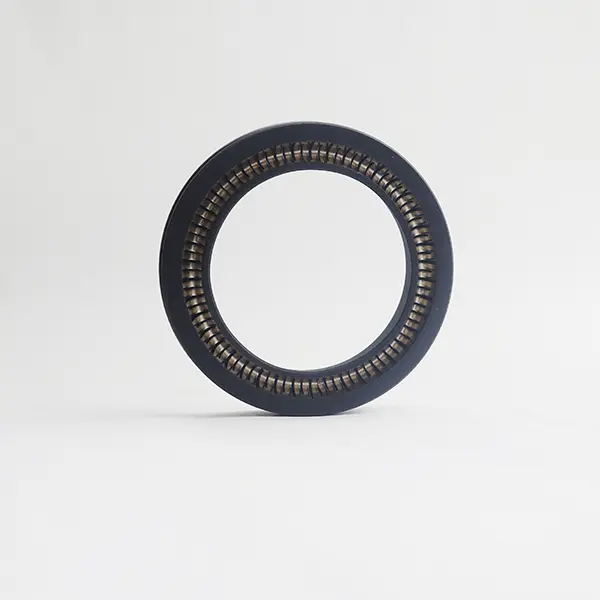

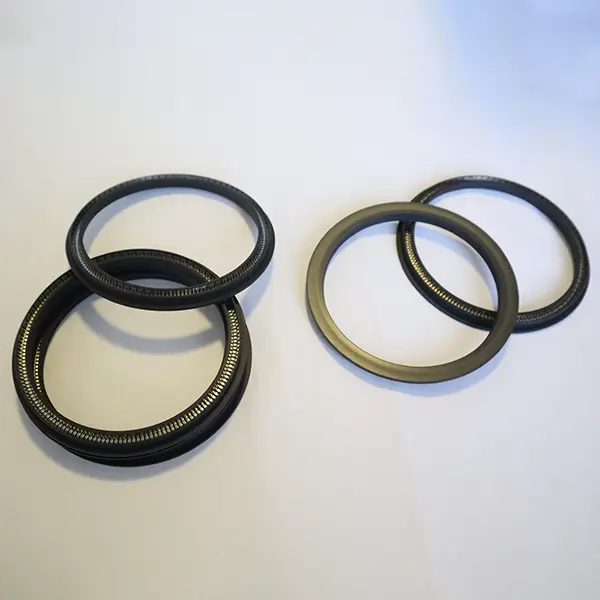

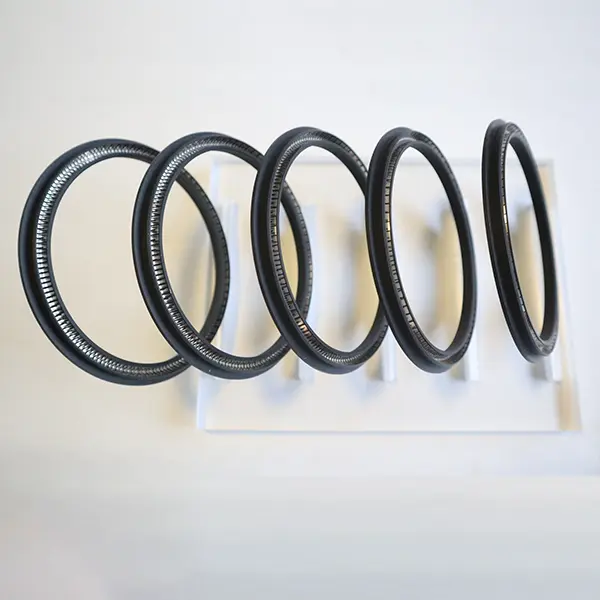

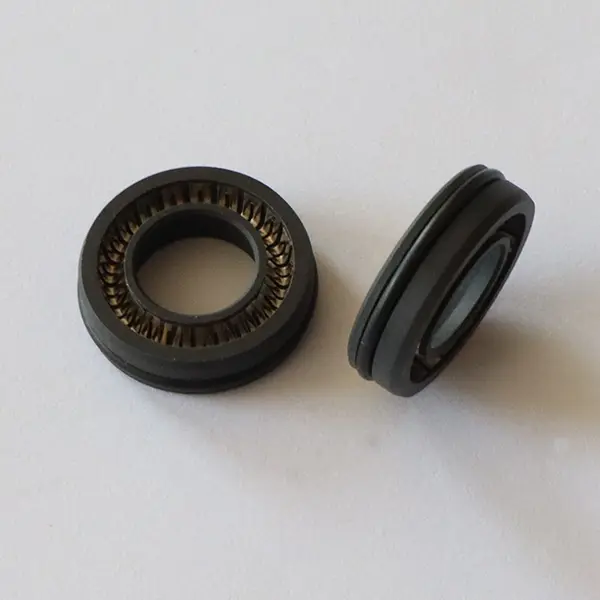

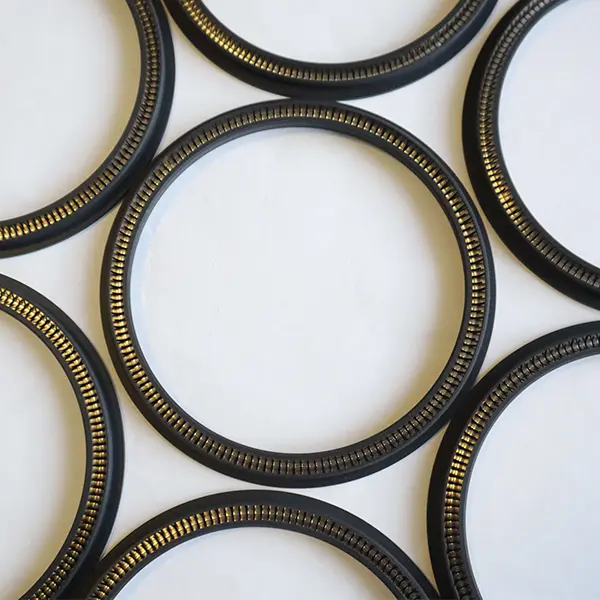

Tra le guarnizioni rotanti e l'energizzata a molla, ci sono principalmente due tipi: RC2055 e RC2056. Ruichen Seals ha studiato lo sviluppo e la produzione di prodotti SEAL per molti anni. Secondo diverse situazioni e esigenze diverse, ha perfezionato progetti più dettagliati.

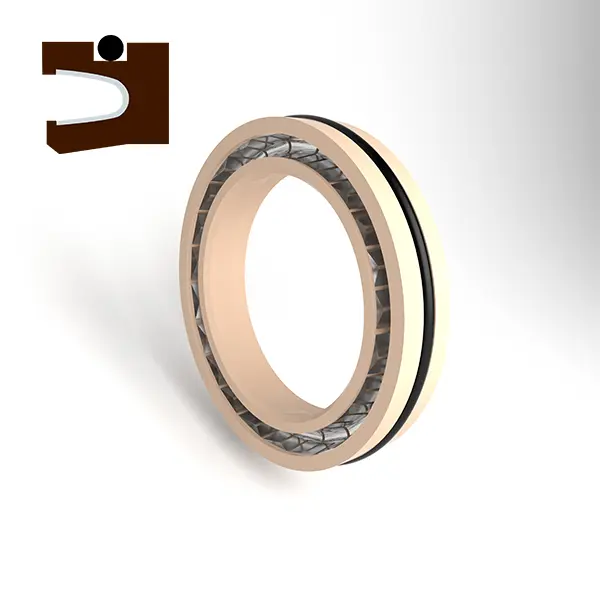

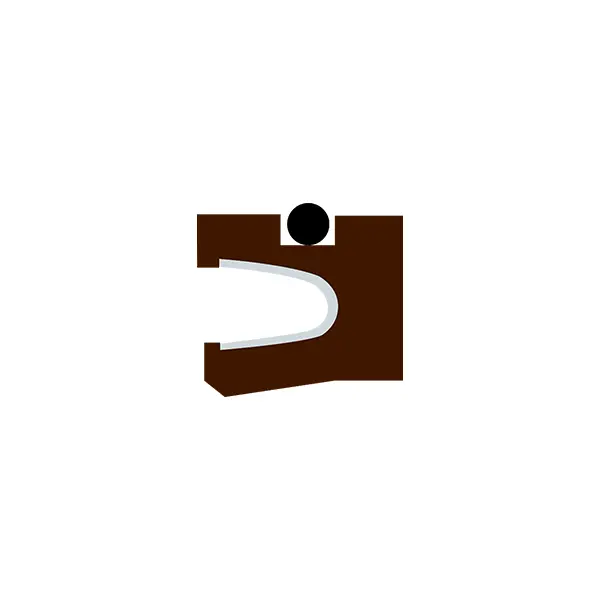

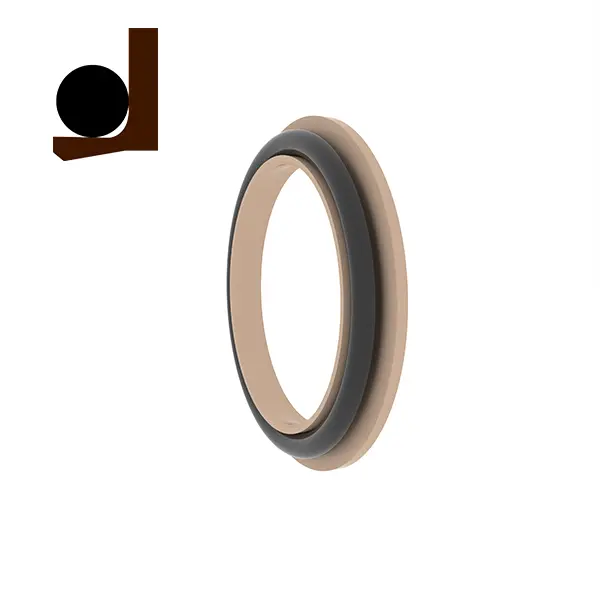

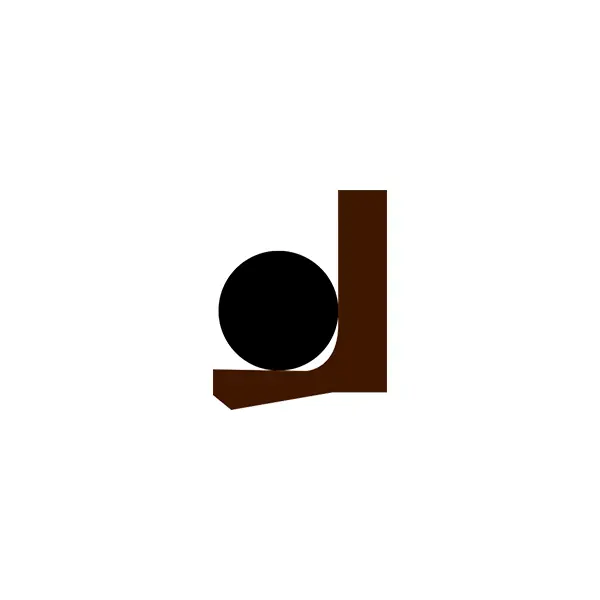

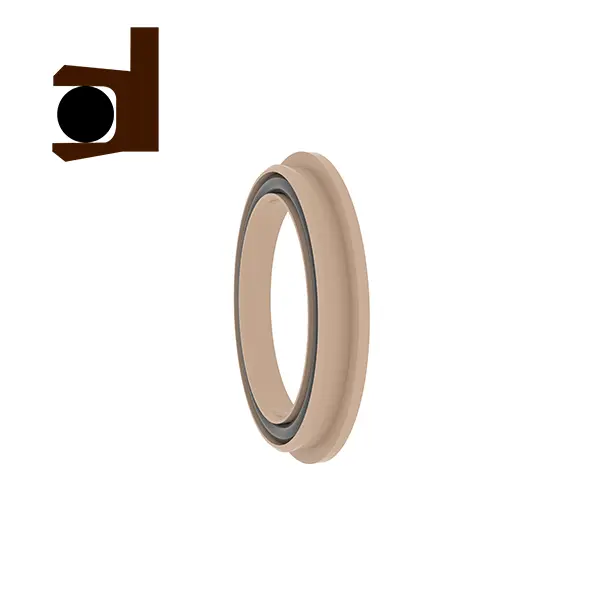

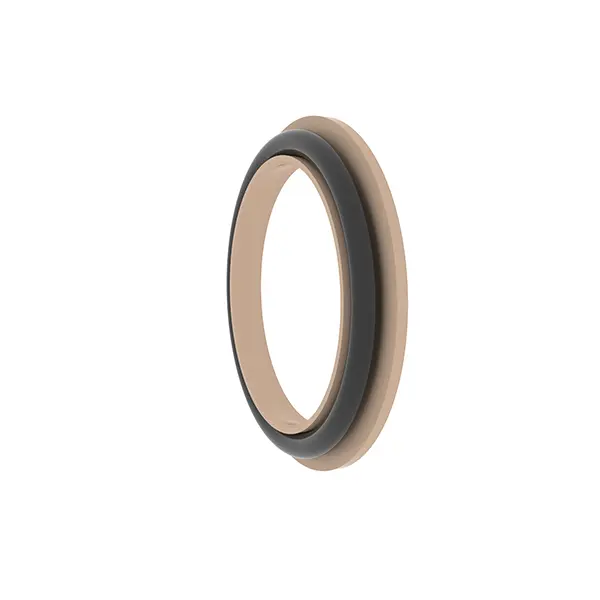

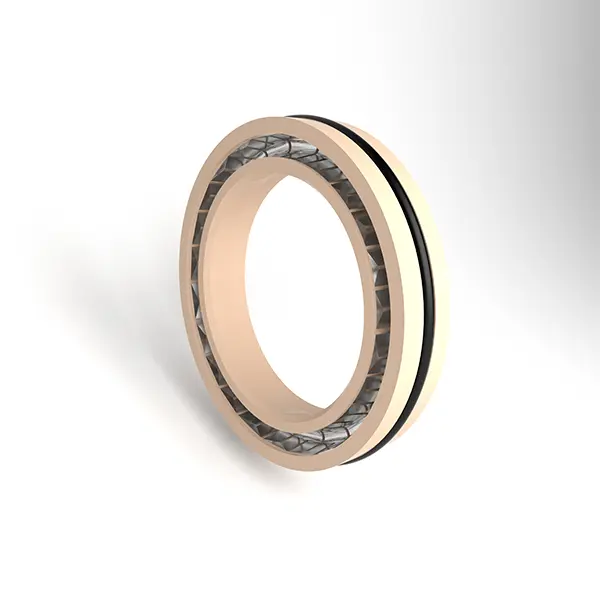

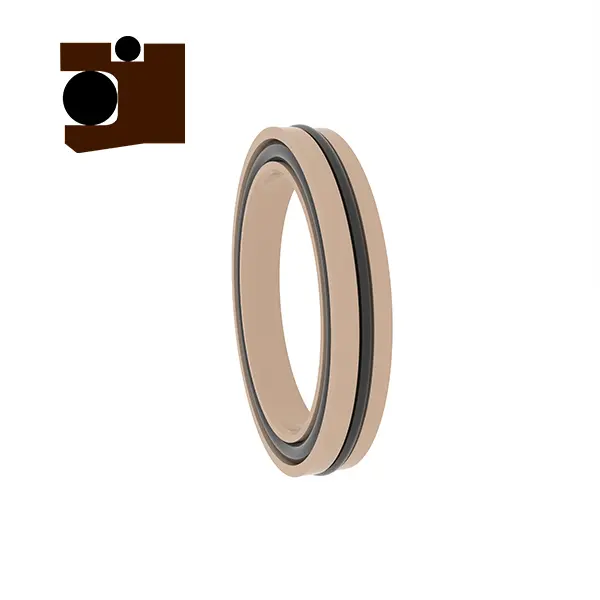

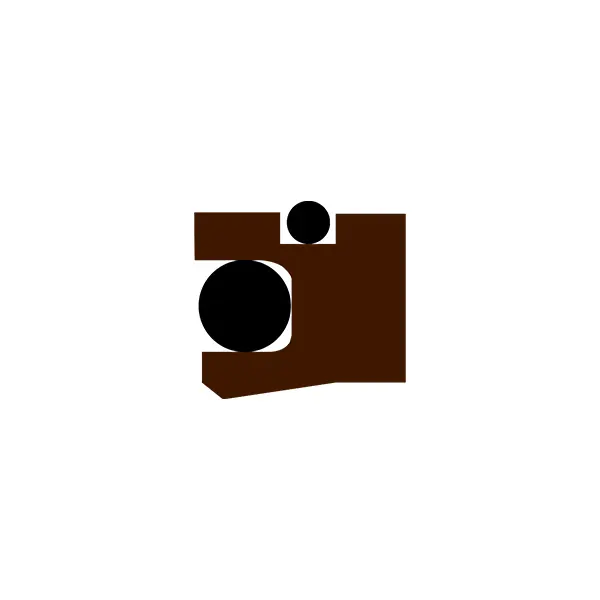

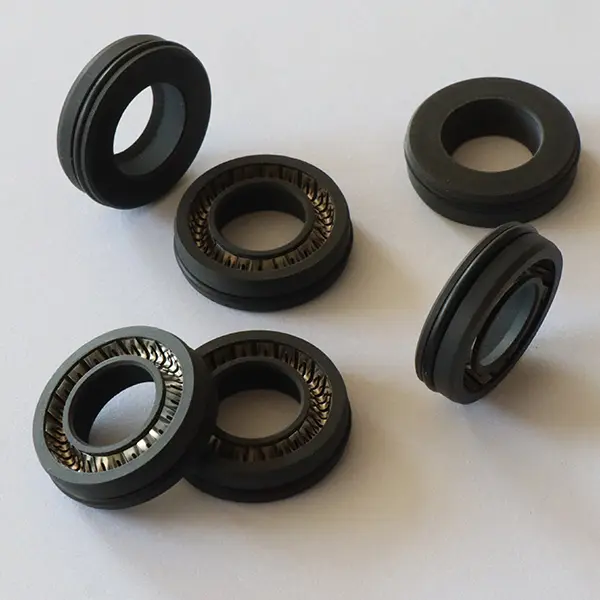

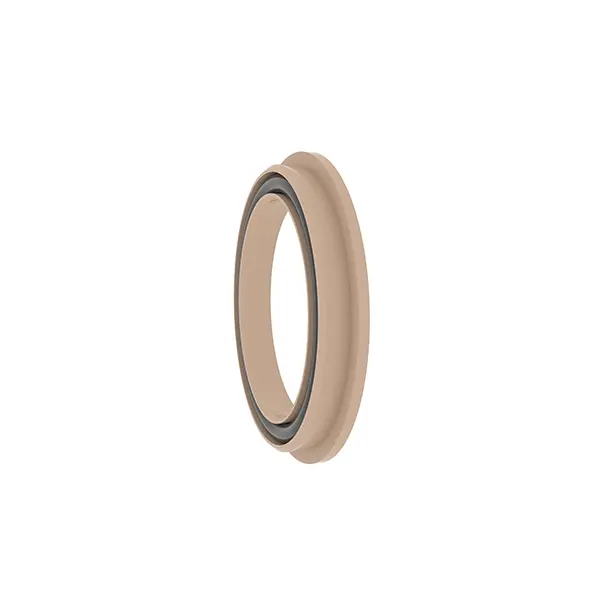

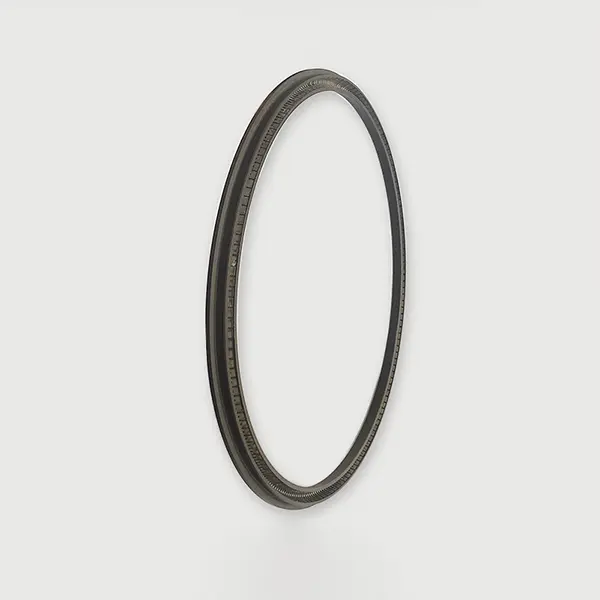

RC2055 è una guarnizione rotativa in pan-plug, RC2055-B è una guarnizione dentata a rotazione e RC2055-C è una guarnizione combinata a forma di Y rotante. Le scanalature dei tre sono intercambiabili. Sono guarnizioni ad alta funzione con pressione unidirezionale applicata sugli alberi rotanti. Tra questi, la guarnizione rotativa di Pan-Plug RC2055 è composta da molle in acciaio inossidabile e materie plastiche ad alta funzione. Quando si utilizza RC2055-B e RC2055-C, è necessario selezionare ragionevolmente i materiali di elastomero corrispondente.

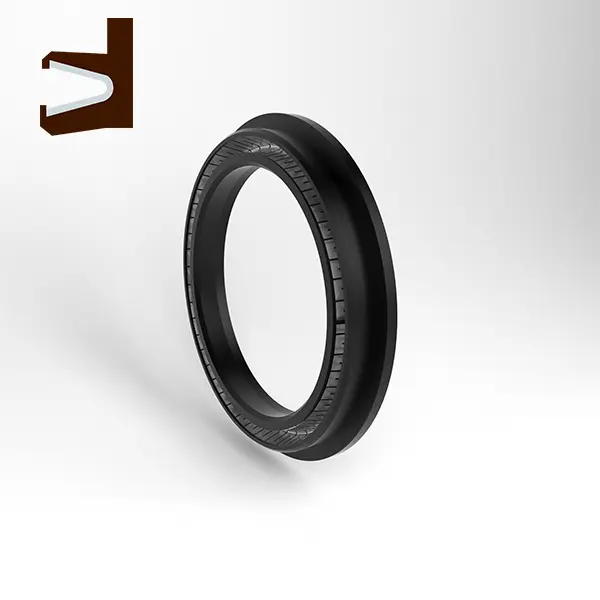

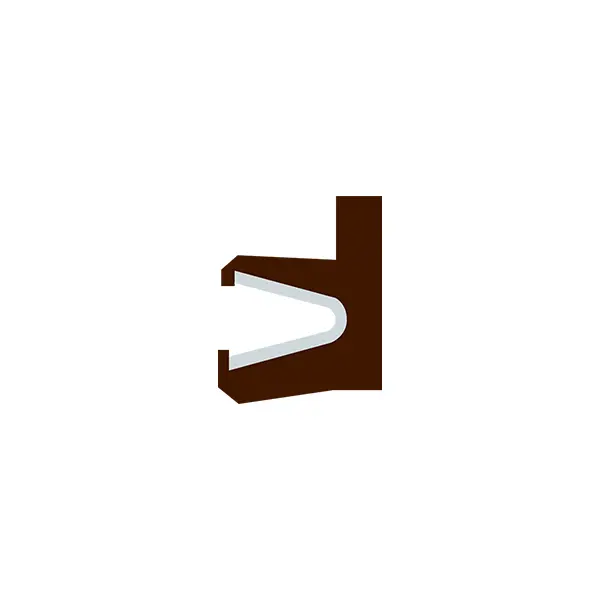

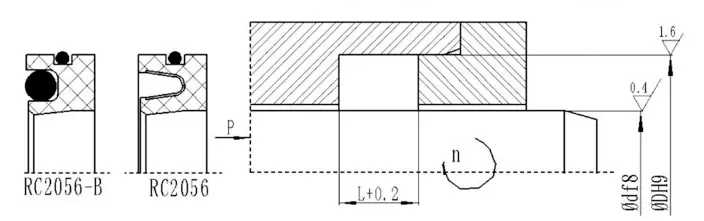

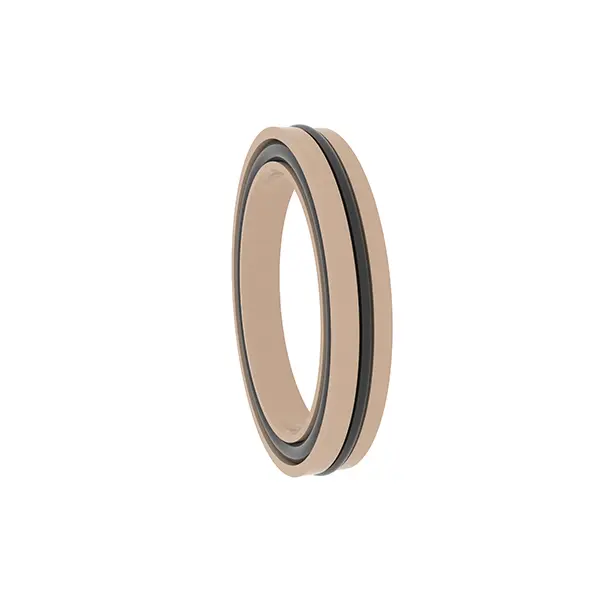

RC2056 è una guarnizione rotativa di plug e RC2056-B è una guarnizione combinata a forma di Y rotante. Le scanalature possono anche essere scambiate. È anche adatto per l'uso negli alberi rotanti. Tra questi, la guarnizione rotativa di Pan-Plug RC2056 è composta da molle in acciaio inossidabile e materie plastiche ad alta funzione. Quando si utilizza RC2056-B e, è necessario selezionare ragionevolmente i materiali elastomeri corrispondenti.
Funzionalità e applicazioni del prodotto:
Caratteristiche del prodotto:

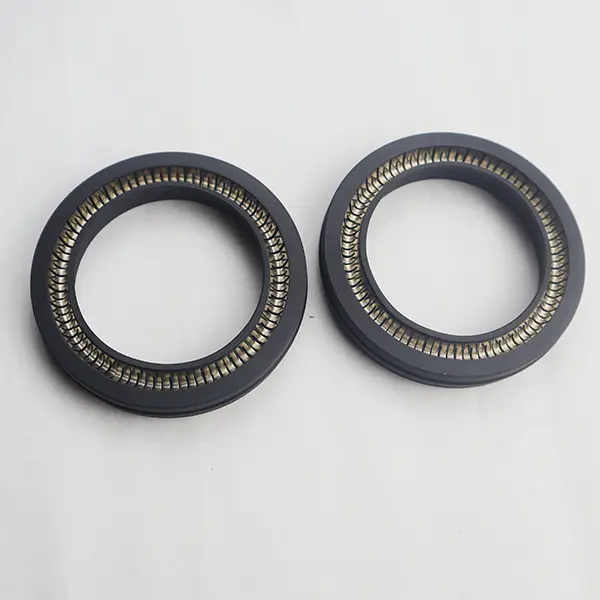

Alte prestazioni: le molle in acciaio inossidabile e le materie plastiche ad alta funzione sono combinate per garantire eccellenti prestazioni di tenuta e durata.
Intercambiabilità: la progettazione della scanalatura dei prodotti della serie è lo stesso, che consente l'intercambiabilità e l'adattamento flessibile a diverse condizioni di lavoro.
Ampiamente applicabile: adatto alla sigillatura a pressione a senso unico degli alberi rotanti per soddisfare diverse esigenze industriali.
Elastomeri opzionali: RC2055-B, RC2055-C e RC2056-B supportano la selezione di materiali di elastomero abbinati in base alle condizioni di lavoro per migliorare l'adattabilità.
Scenari di applicazione:
La tenuta a pressione a senso unico degli alberi rotanti è adatto per attrezzature industriali, macchinari ingegneristici, sistemi idraulici, ecc.
Occasioni in cui è necessaria una tenuta ad alta funzionalità, come petrolchimici, attrezzature energetiche, macchinari pesanti, ecc.
Vantaggi tecnici:
Le molle in acciaio inossidabile forniscono una forza radiale stabile per garantire un effetto di tenuta a lungo termine.
La combinazione di materiali di plastica e elastomero ad alta funzione è adatta a condizioni di lavoro ad alta pressione e ad alta velocità.
Il design intercambiabile della scanalatura semplifica l'installazione e la manutenzione e riduce il costo di utilizzo.
Suggerimenti di utilizzo:
Selezionare il modello di tenuta e il materiale di elastomero appropriati in base alle condizioni di lavoro specifiche.
Assicurarsi che la scanalatura sia pulita durante l'installazione per evitare danni alla tenuta.
RC2055
Condizioni di lavoro applicabili (i valori limite non dovrebbero apparire contemporaneamente)
| Pressione (MPA) | Temperatura (℃) | Velocità (SM) | Medio | |||
| ≤35 | RC2055 | RC2055-B/C. | RC2055 | RC2055-B | RC2055-C | Quasi tutti i media liquidi e gas |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
Selezione del materiale
1. È possibile selezionare i materiali di O-ring abbinati: gomma Nitrile RO1 (NBR), Fluorobber RO2 (FKM), ecc.
2. Materiali ad anello di tenuta: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, ecc.
3. Spring in acciaio inossidabile: molla a V.
Esempio di ordinazione
RC2055- 40-PTFE4+V Diametro dell'albero 40, il materiale dell'anello di tenuta è PTFE4, la molla in acciaio inossidabile è molla a V
RC2055-B-40-PTFE4+R02 Diametro dell'albero è 40, il materiale dell'anello di tenuta è PTFE4, O-ring corrispondente è fluororubber
RC2055-C-40-PTFE4+R02 Diametro dell'albero è 40, il materiale dell'anello di tenuta è PTFE4, O-ring corrispondente è fluororubber

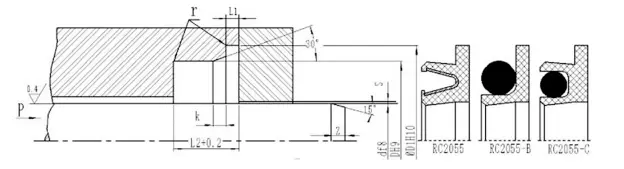

Tabella dei parametri delle specifiche (tutte le specifiche all'interno dell'intervallo dei parametri sono disponibili)
| Range di diametro dell'asta D F8 | Diametro del groove Dh9 | Diametro del groove D1H10 | Profondità del bordo L1 | Larghezza della scanalatura L | Champfer di importazione k | Clearance radiale S Max | Lunghezza del smistamento | R max | |
| 10mp | 20mp | ||||||||
| 5 ~ 19.9 | D+5 | D+9 | 0,85 -0,1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0,8l | 0.8 |
| 20 ~ 39,9 | D+7 | D+12,5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | D+10,5 | D+17,5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D+14 | D+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
NOTA: si consiglia di essere la durezza superficiale dell'albero rotante essere HRC ≥ 58.
RC2056
Condizioni di lavoro applicabili (i valori limite non dovrebbero apparire contemporaneamente)
| Pressione (MPA) | Temperatura (℃) | Velocità (SM) | Medio | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | Quasi tutti i media liquidi e gas |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
Selezione del materiale
1. È possibile selezionare i materiali di O-ring abbinati: gomma Nitrile RO1 (NBR), Fluorobber RO2 (FKM), ecc.
2. Materiali ad anello di tenuta: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, ecc. 3. Spring in acciaio inossidabile: molla a V.
Esempio di ordinazione
RC2056-40*62*8-PTFE4+V D*D*L, il materiale dell'anello di tenuta è PTFE4 e la molla in acciaio inossidabile è una molla a V RC2056-B-40*62*8-PTFE4+R02 D*D*L, il materiale dell'anello di tenuta è PTFE4 e l'O-ring corrispondente è fluororubber
