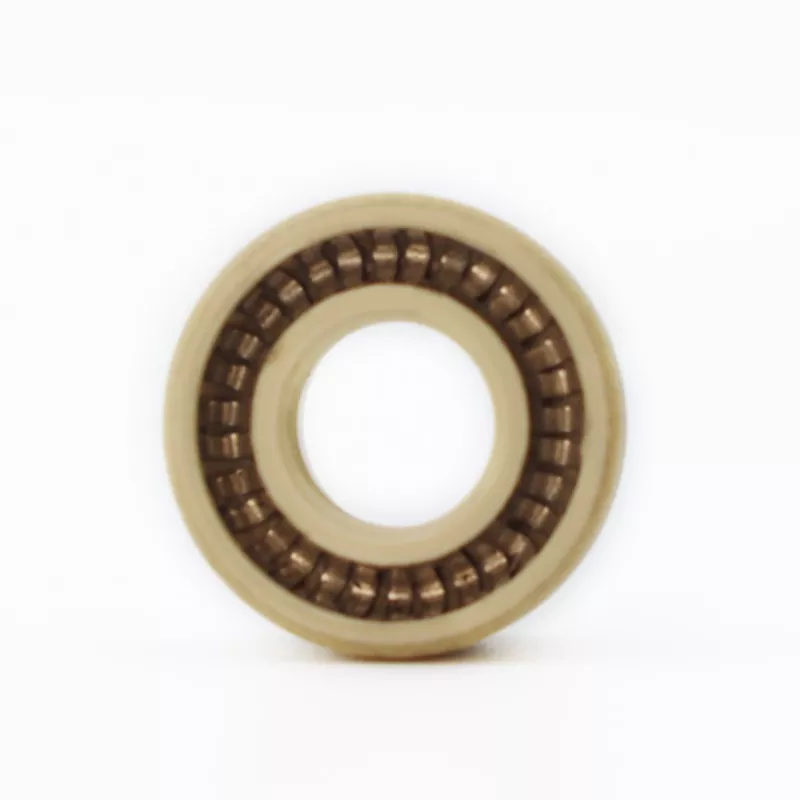

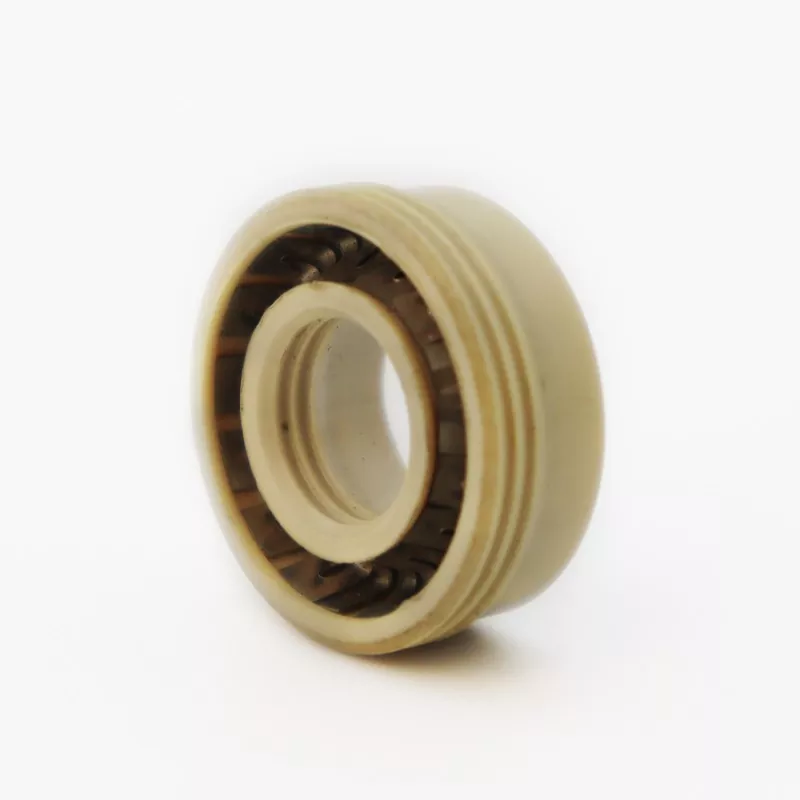

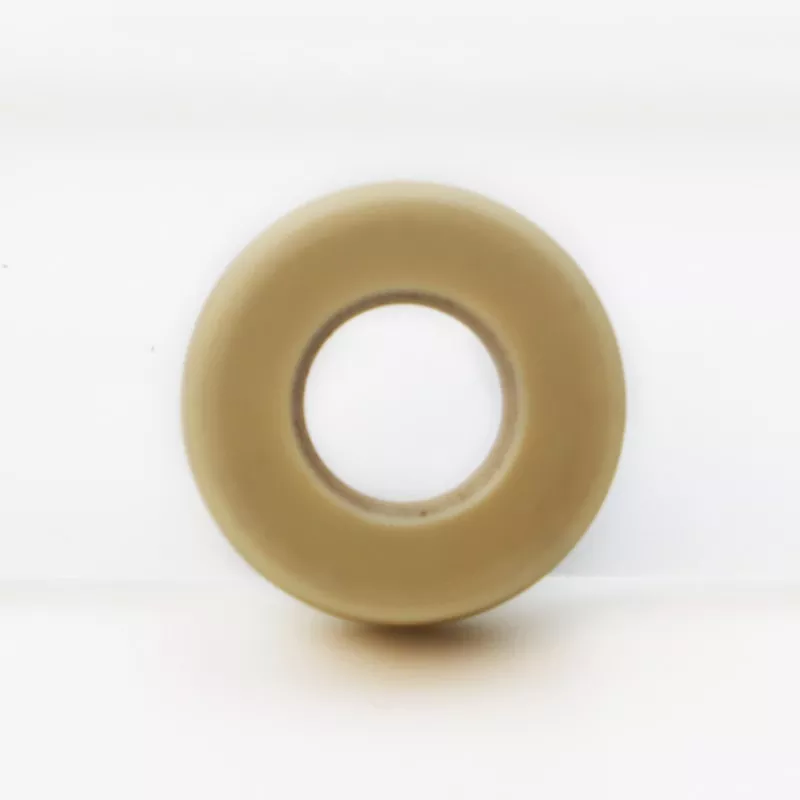

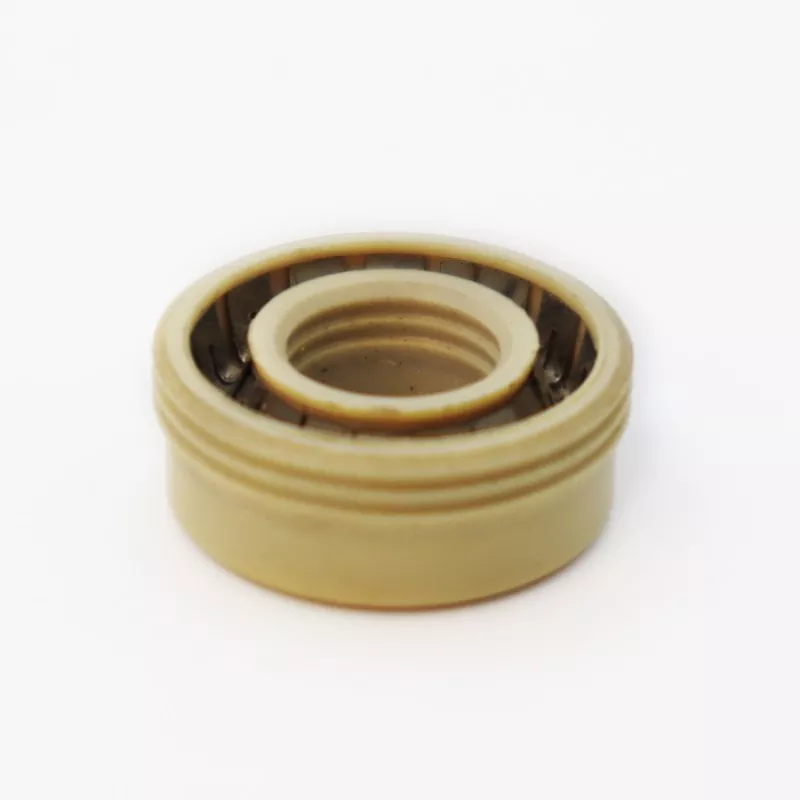

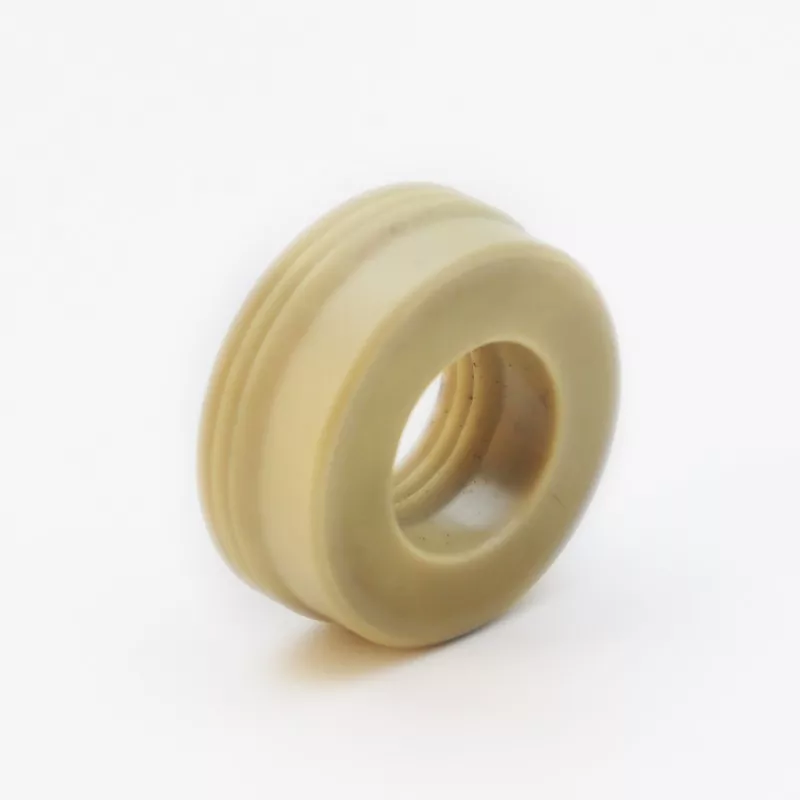

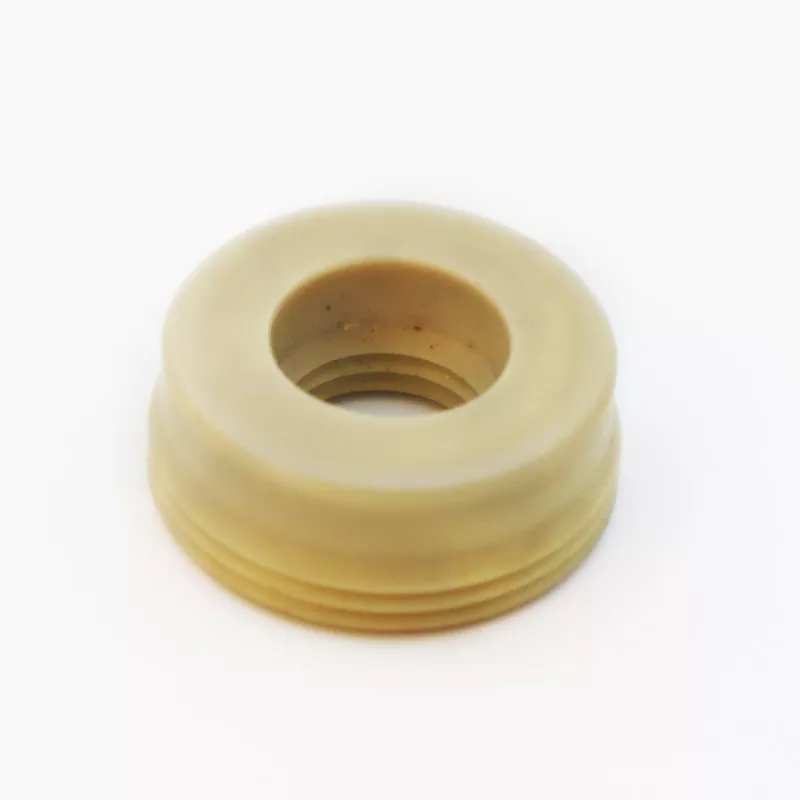

La guarnizione multi-labbro energizzata a molla Ruichen FS-C presenta un esclusivo design a labbro seghettato che migliora significativamente le prestazioni di tenuta. Il modello FS-C è la scelta ideale per le applicazioni che richiedono un rigoroso controllo delle perdite.
Fornisce una tenuta stabile e affidabile, bilanciando un basso attrito con una lunga durata, a pressioni di esercizio fino a 40 MPa (le pressioni che superano questo limite richiedono una specifica configurazione a scanalatura larga).
I valori limite non dovrebbero verificarsi contemporaneamente.
|
Pressione (MPa) |
Velocità (m/s) |
Temperatura °C |
Media |
|
|
<40: utilizzare la larghezza della scanalatura L >40 MPa: utilizzare la larghezza della scanalatura L1 |
<10 |
BO/DO -35~+250 |
Altro -200~+250 |
Tutti i liquidi, prodotti chimici e gas |
La struttura multilabbro di questo modello crea molteplici barriere di tenuta, garantendo un'ottima tenuta ai gas e ai liquidi anche a basse pressioni. È progettato specificatamente per ambienti sotto vuoto o applicazioni con differenziali di pressione estremamente bassi, ma può anche sopportare pressioni di esercizio fino a 40 MPa (a condizione che venga utilizzata una scanalatura allargata).
Le tenute Ruichen FS-C energizzate a molla offrono prestazioni eccezionali in apparecchiature per il vuoto, strumenti analitici, dispositivi di misurazione di precisione e valvole ad alte specifiche. Le loro caratteristiche di basso attrito e il movimento fluido li rendono particolarmente adatti per applicazioni di controllo del movimento di precisione. Le tenute Ruichen FS-C progettate su misura garantiscono affidabilità di tenuta a lungo termine per apparecchiature di ricerca scientifica, strumenti medici e sistemi di controllo industriale ad alta precisione.
Sono disponibili tutte le dimensioni comprese negli intervalli specificati.
Nota: se le specifiche richieste non sono elencate in questa tabella, contattateci; possono essere forniti prodotti con dimensioni fino a 1600 mm.
|

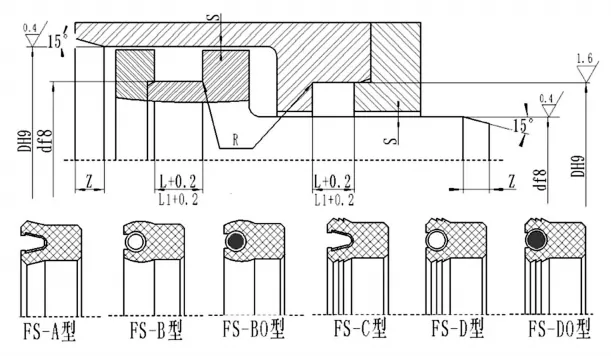

d |
D |
L+0,2 |
L1+0,2 (Applicabile per pressioni >40 MPa) |
Gioco radiale Smax |
Lunghezza dello smusso Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Nota di installazione: per applicazioni ad alta pressione (>40 MPa), è necessario utilizzare una scanalatura della larghezza specificata (L1) e le tolleranze di installazione devono essere rigorosamente controllate.
