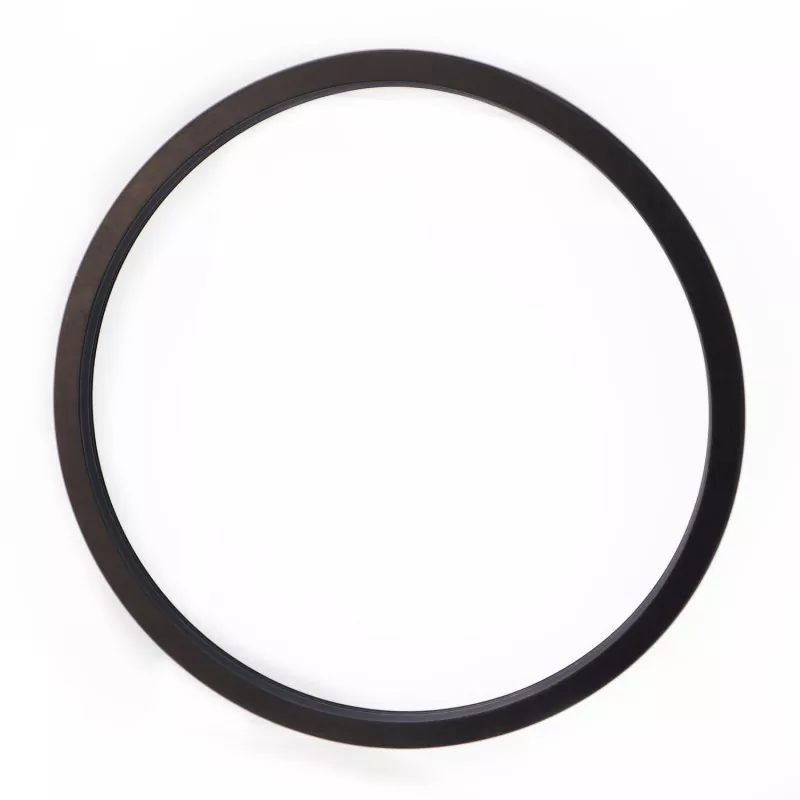

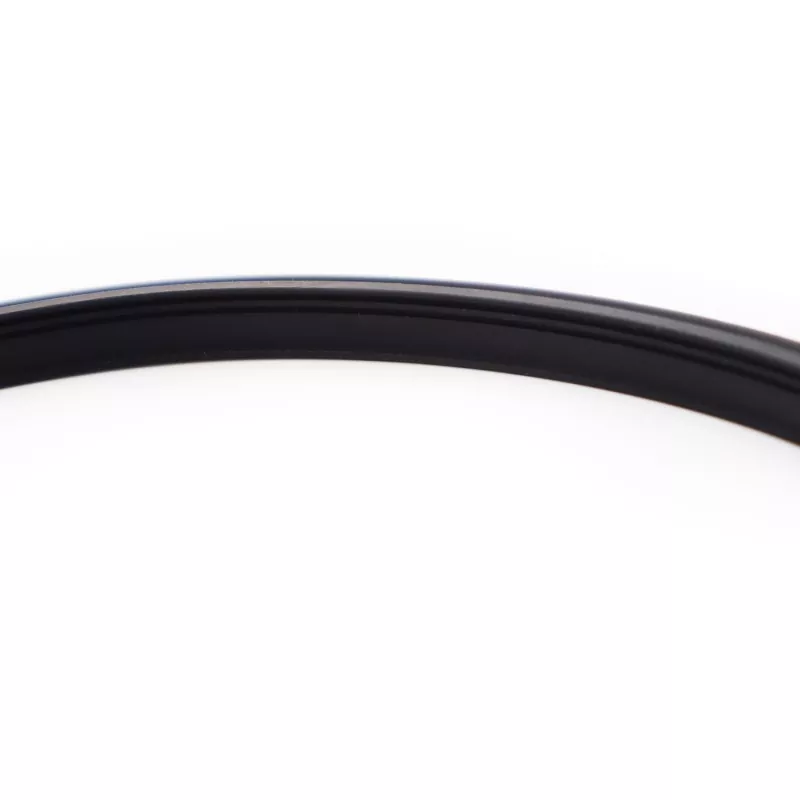

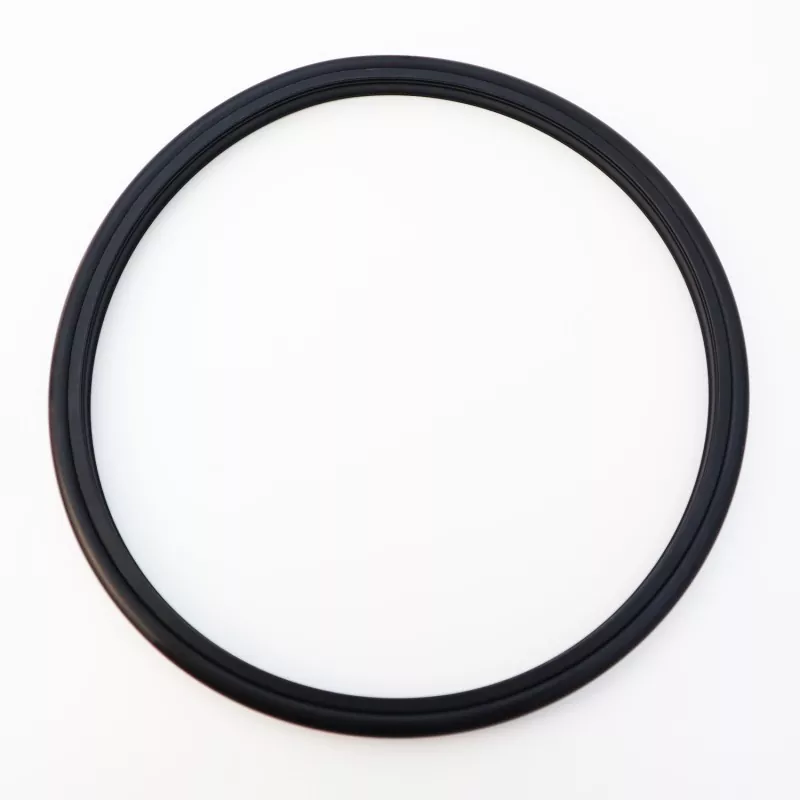

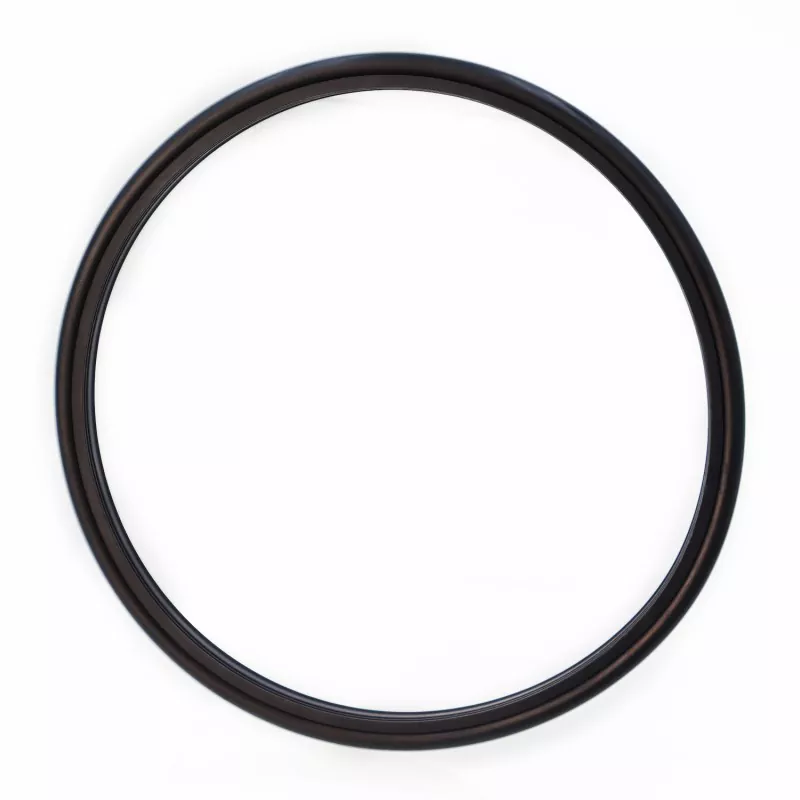

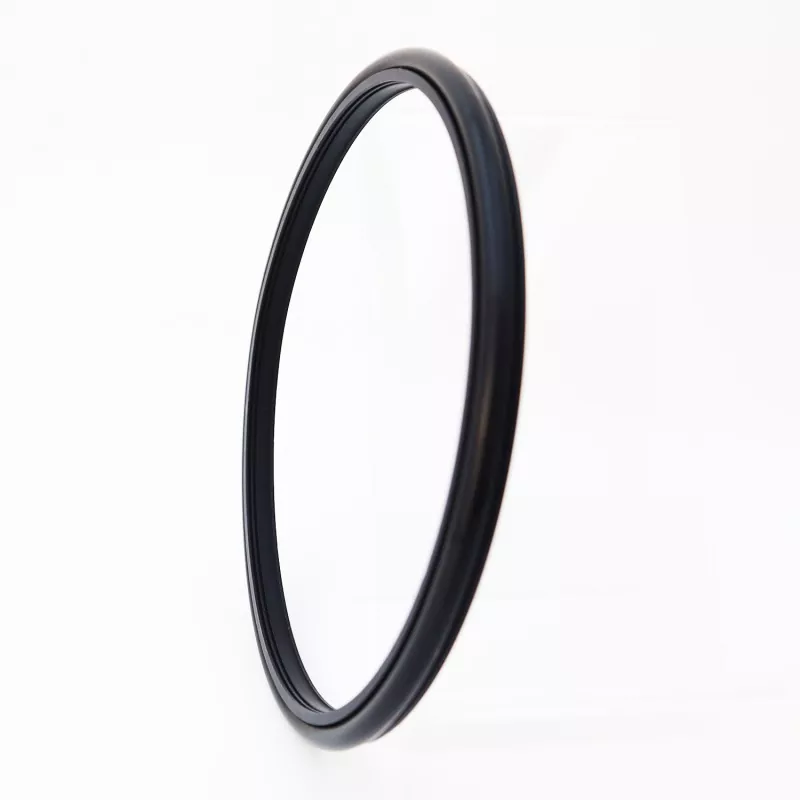

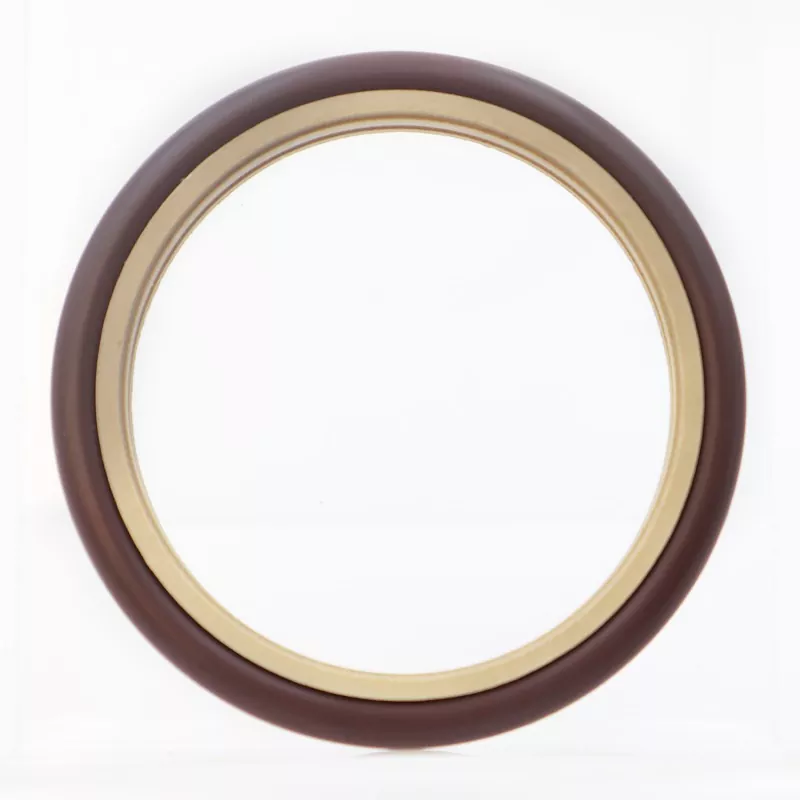

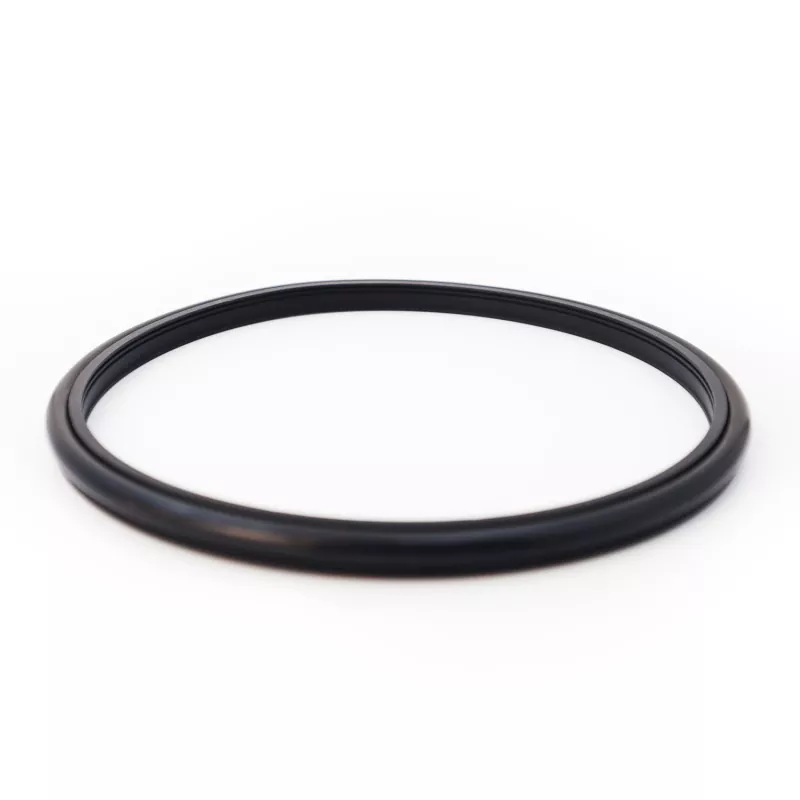

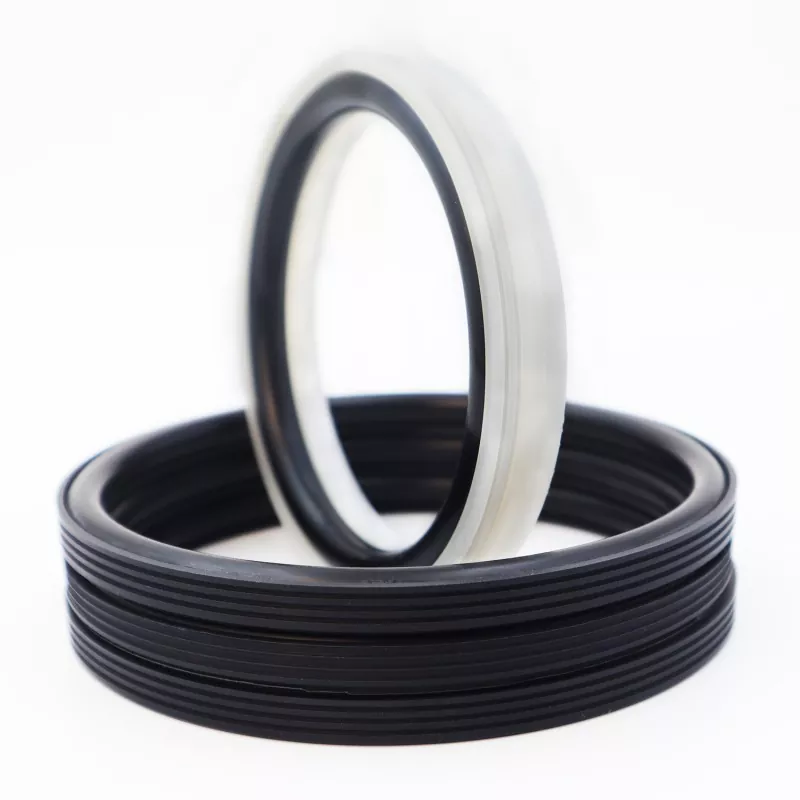

La tenuta combinata dentata rinforzata RC2061 (progettata per la sigillatura di liquami di cemento) è costituita da un anello di tenuta dentato appositamente progettato realizzato in tecnopolimero ad alte prestazioni e un O-ring in gomma; è adatto per la tenuta unidirezionale in applicazioni idrauliche alternative e rotative. Il suo spessore ottimizzato del labbro resiste all'erosione causata da fanghi di cemento e impurità di fango, garantendo una tenuta affidabile e un basso attrito pur richiedendo uno spazio di installazione minimo. Il design facilita il montaggio e la manutenzione e mitiga efficacemente il rapido degrado della tenuta causato dal particolato nel mezzo.
Viene utilizzato principalmente in applicazioni quali pompe a stantuffo, pompe per fango, strumenti di perforazione a vite, impianti di perforazione, attrezzature per l'esplorazione petrolifera e impianti di betonaggio. Le caratteristiche principali includono una lunga durata, basso attrito, eccellenti prestazioni di tenuta, ingombro ridotto e facilità di installazione e manutenzione.
Quando viene utilizzato per sigillare fluidi simili a fango, si consiglia di iniettare grasso lubrificante tra i due (o più) elementi di tenuta.
I valori limite non dovrebbero verificarsi contemporaneamente.
|
Pressione (MPa) |
Temperatura (°C) |
Velocità (m/s) |
Medio |
|
|
Movimento alternativo |
Movimento rotatorio |
|||
|
≤100 |
da -35 a +100 (con O-ring NBR) |
≤6 |
≤2 |
Acqua, fango, petrolio greggio, olio idraulico, emulsione |
|
da -20 a +200 (con O-ring FKM) |
||||
1. I materiali O-ring compatibili includono: gomma nitrilica RO1 (NBR), fluoroelastomero RO2 (FKM), ecc.
2. Materiale dell'anello di tenuta: materiale standard PTFE4; altri materiali disponibili includono PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, ecc.
Modello da ordinare: RC2061-80*91.7*7.6-PTFE4-R01 (Modello - Diametro albero * Diametro scanalatura * Larghezza scanalatura - Codice materiale)
Disponibile in qualsiasi dimensione all'interno dell'intervallo specificato.
|

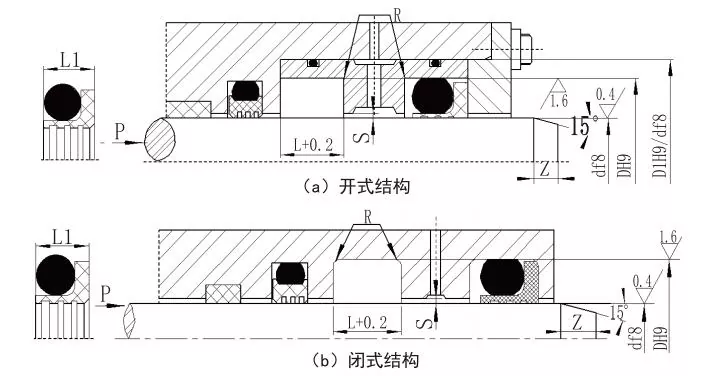

Gamma di diametri dell'albero Tipo standard df8 RC2061 |
Gamma di diametri dell'albero Pesante df8 RC2061-Z |
Diametro della scanalatura D H9 |
Larghezza della scanalatura L+0,2 |
Larghezza della guarnizione L1 |
Raggio dell'angolo Rmax |
Gioco radiale Smax |
Smussare Zmin |
Diametro della sezione trasversale dell'O-ring |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
16~38.9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107.9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Nota: 1. Per diametri albero ≤30 mm, si consiglia un design con scanalatura aperta.
2. Per le applicazioni di tenuta rotante, si consiglia una durezza della superficie dell'albero HRC ≥58.
3. Per pressioni superiori a 30 MPa, si consiglia un accoppiamento H8/f8 per lo spazio di estrusione.
