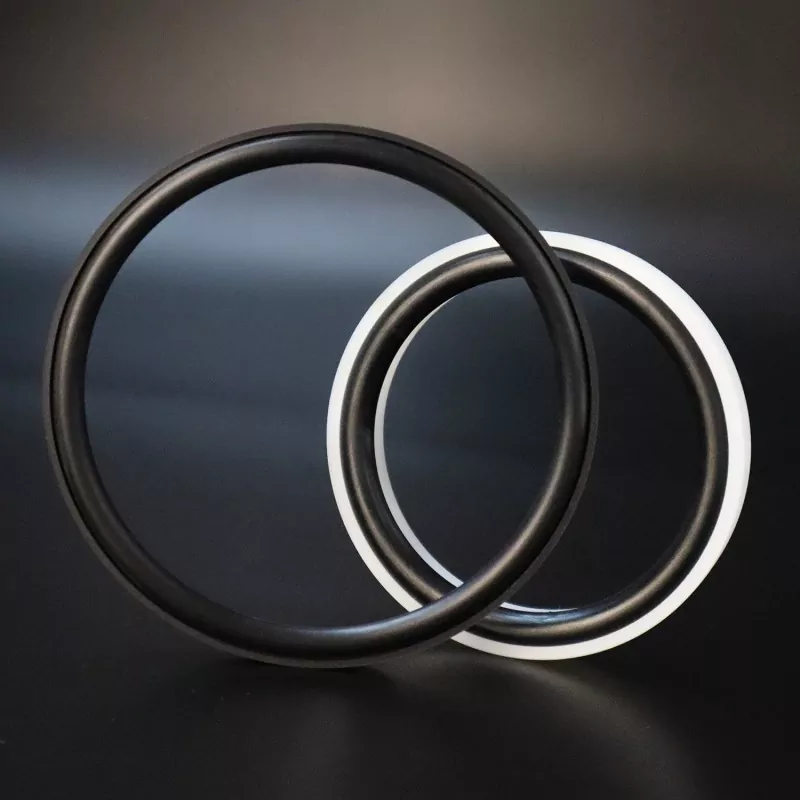

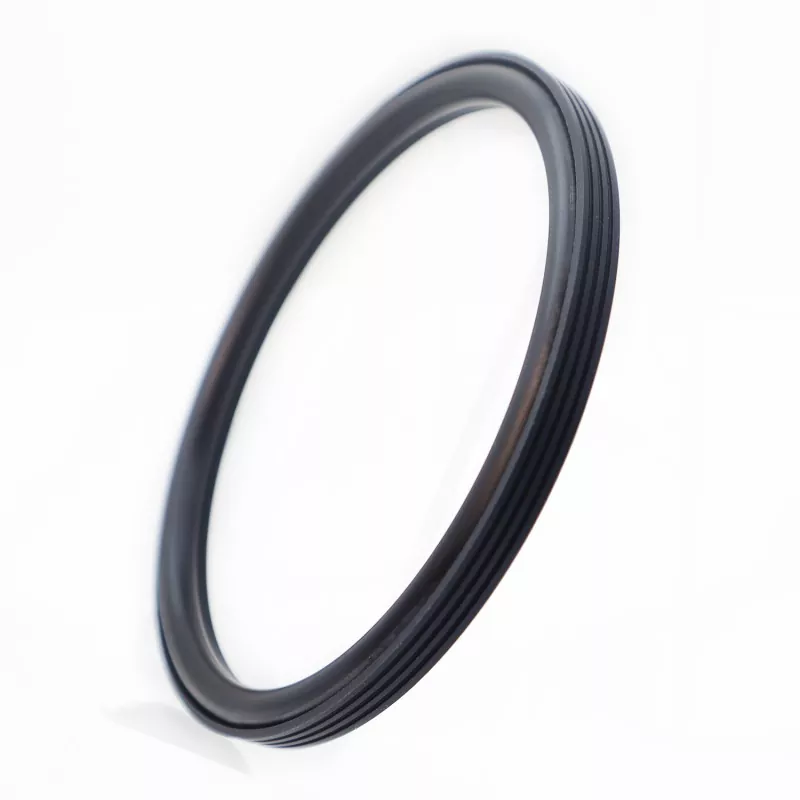

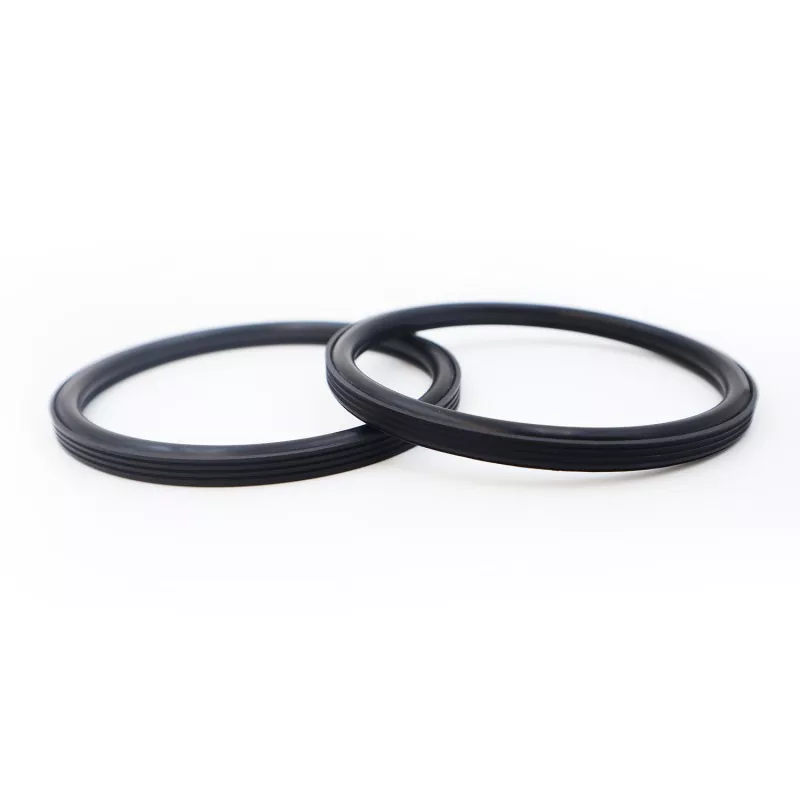

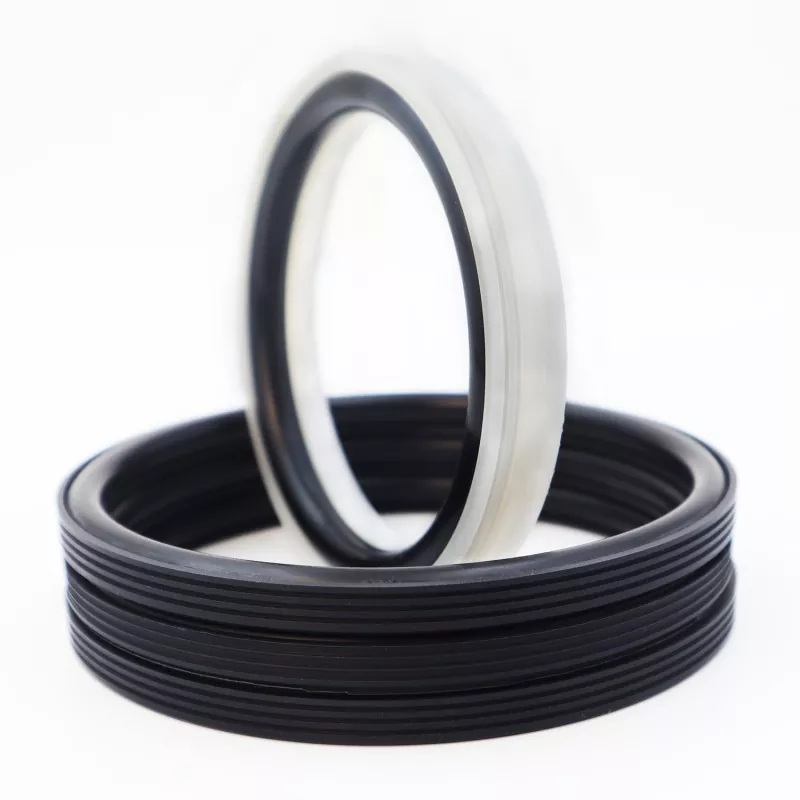

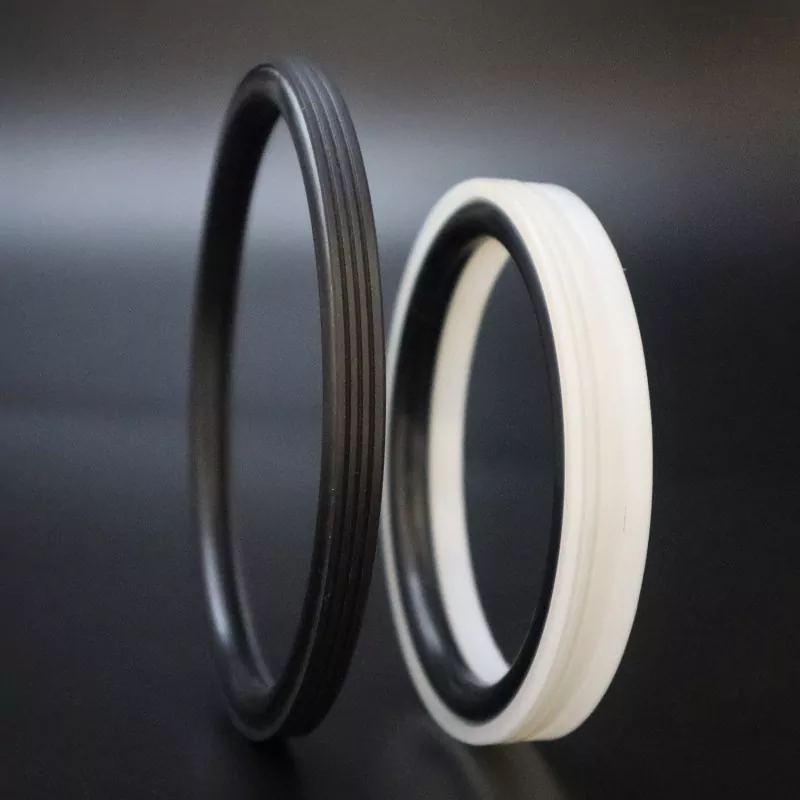

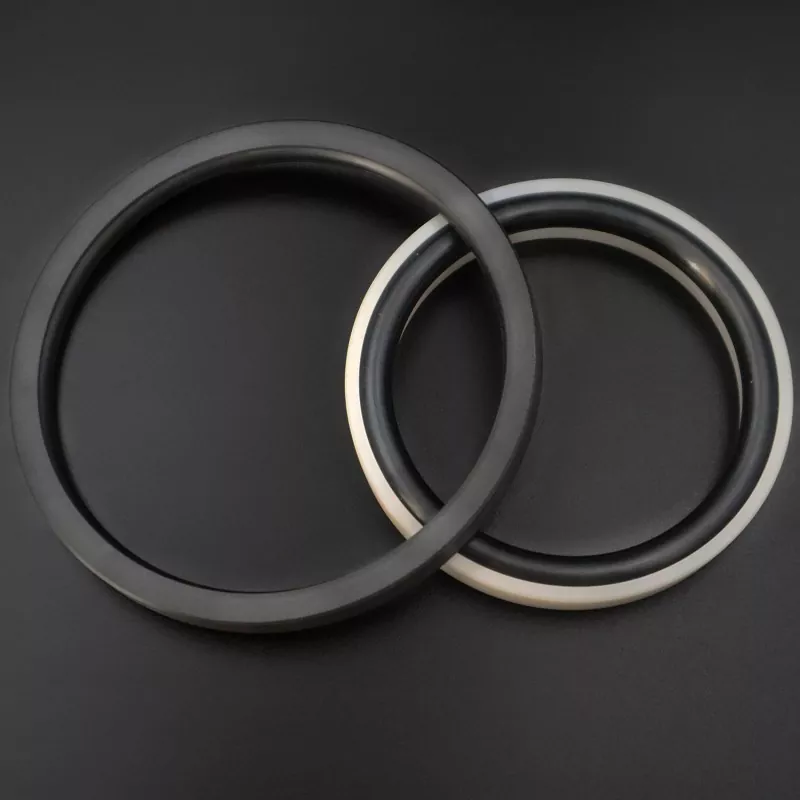

La guarnizione per pistone dentato rinforzato RC2062 è costituita da un anello di tenuta dentato appositamente progettato realizzato in tecnopolimero ad alte prestazioni e un O-ring in gomma; è adatto per la tenuta unidirezionale in applicazioni idrauliche alternative e rotative.
È caratterizzato da una lunga durata, basso attrito, eccellenti prestazioni di tenuta, ingombro compatto e facilità di installazione e manutenzione. Il design ottimizzato del labbro e dello spessore di tenuta garantisce una tenuta efficace anche se esposto a mezzi aggressivi come fanghi di cemento.
Grazie alla sua struttura complessiva compatta, riduce al minimo i requisiti di spazio di installazione e facilita il comodo assemblaggio in loco e la successiva manutenzione. Serve come soluzione di tenuta affidabile per le camere dei pistoni nelle applicazioni di gestione dei liquami. Invitiamo i produttori di apparecchiature industriali a valutare, confrontare ed effettuare ordini all'ingrosso per questo prodotto.
I valori limite non dovrebbero verificarsi contemporaneamente.
|
Pressione (MPa) |
Temperatura (°C)
|
Velocità (m/s) |
Medio |
|
|
Movimento alternativo |
Movimento rotatorio |
|||
|
≤100 |
da -35 a +100 (con O-ring NBR) |
≤6 |
≤2 |
Acqua, fango, petrolio greggio, olio idraulico, emulsione |
|
da -20 a +200 (con O-ring FKM) |
||||
1. I materiali O-ring compatibili includono: gomma nitrilica RO1 (NBR), fluoroelastomero RO2 (FKM), ecc.
2. Materiale dell'anello di tenuta: materiale standard PTFE4; altri materiali disponibili includono PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, ecc.
Modello d'ordine: RC2062-80*68.3*7.6-PTFE4-R01
Modello - Diametro foro * Diametro scanalatura * Larghezza scanalatura - Codice materiale
È disponibile qualsiasi dimensione entro i parametri
|

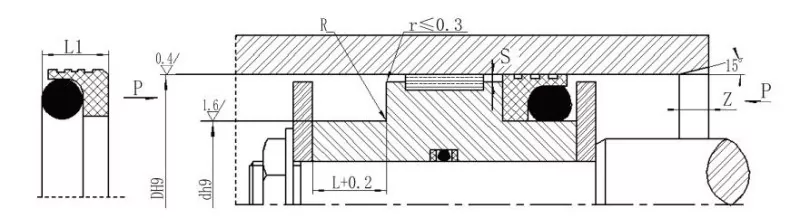

Gamma di dimensioni del foro Tipo standard D H9 RC2062 |
Gamma di fori Pesante D H9 RC2062-Z |
Diametro della scanalatura d h9 |
Larghezza della scanalatura L+0,2 |
Larghezza della guarnizione L1 |
Raggio dell'angolo Rmax |
Gioco radiale Smax |
Smussare Zmin |
Diametro della sezione trasversale dell'O-ring |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12.9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12.9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51.9 |
13~24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51.9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500,9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Nota: 1. Per diametri del foro ≤30 mm, si consiglia un design con scanalatura aperta.
2. Per pressioni superiori a 30 MPa, si consiglia un accoppiamento H8/f8 per lo spazio di estrusione.
