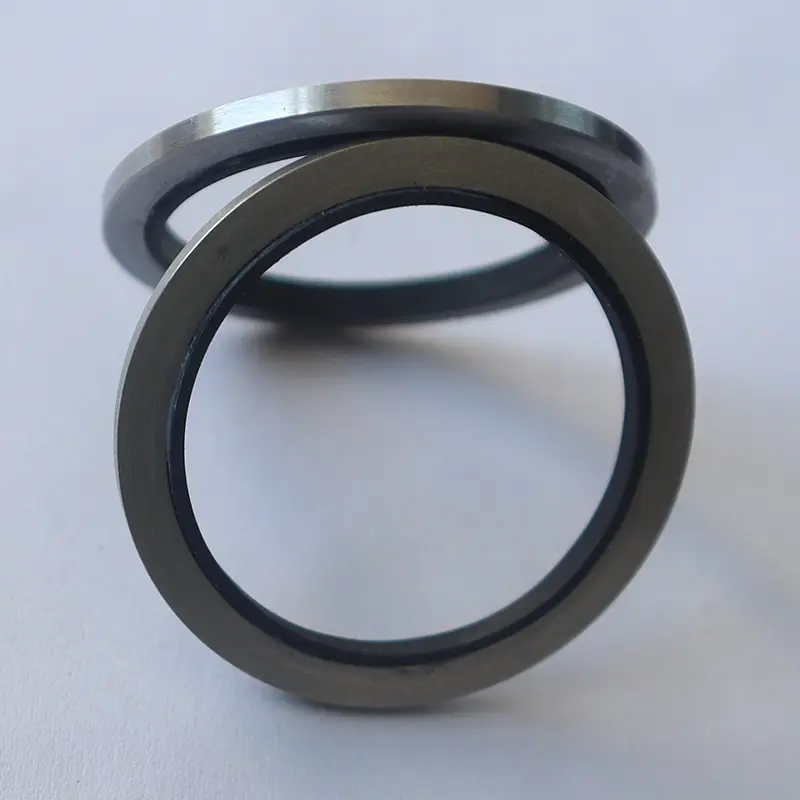

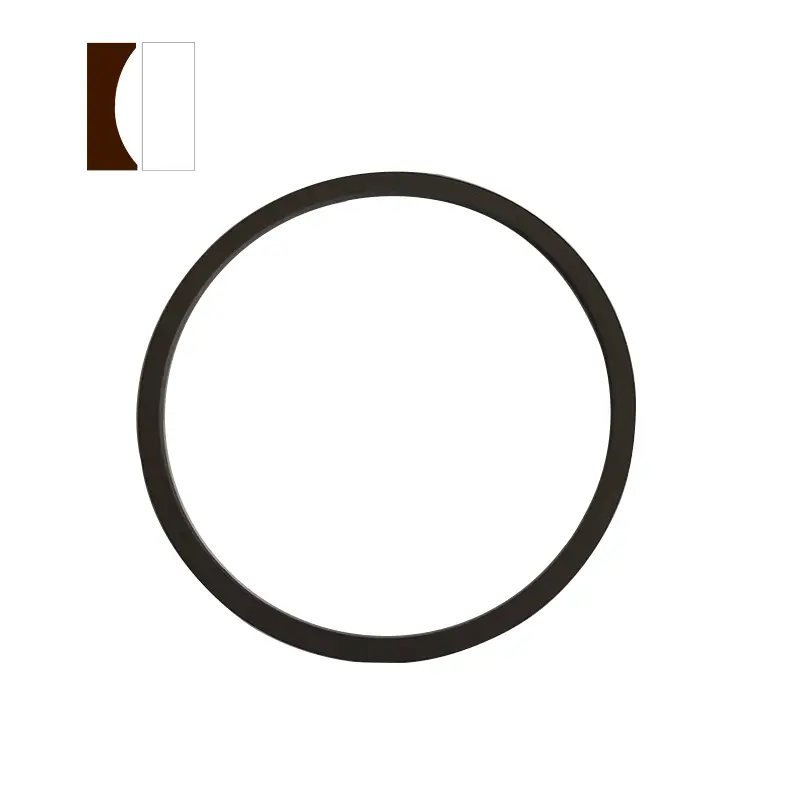

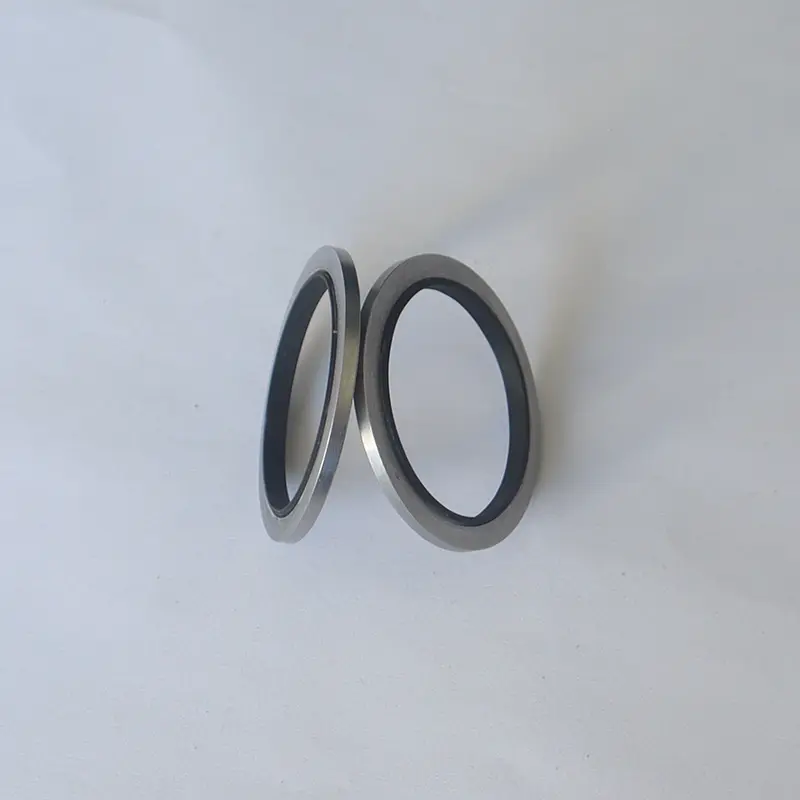

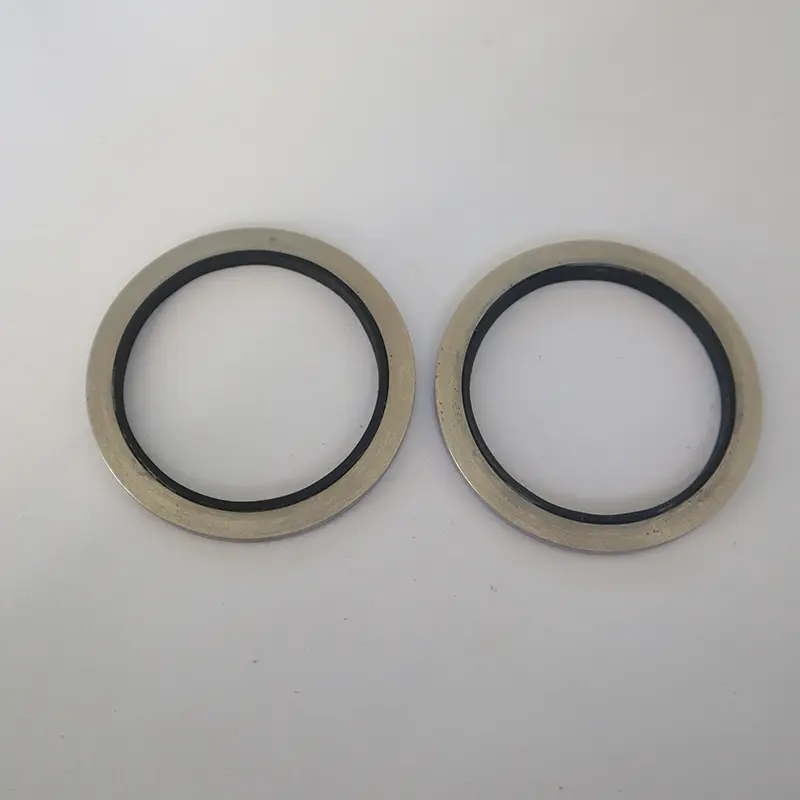

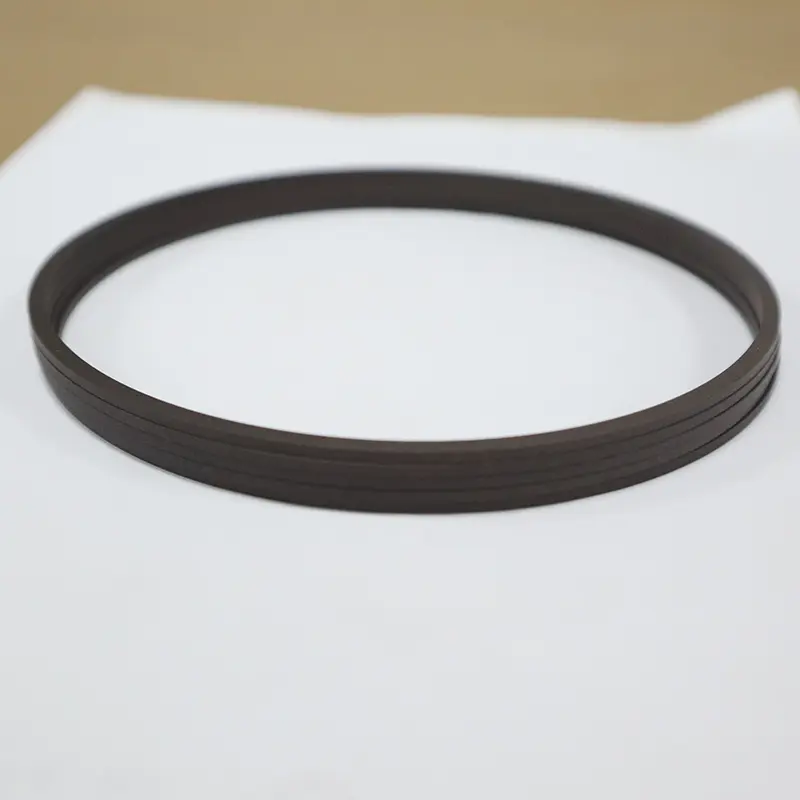

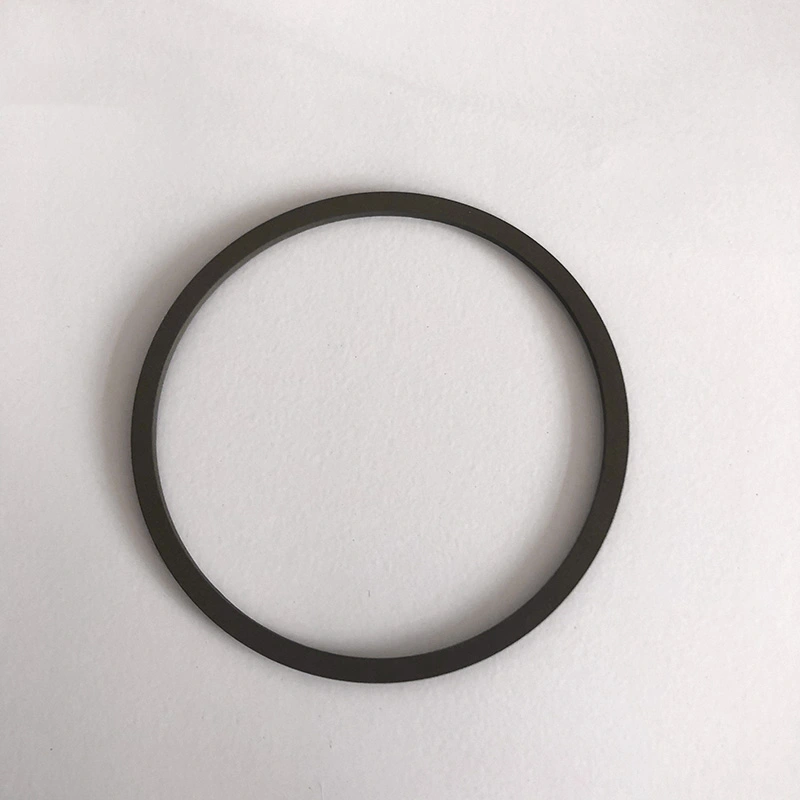

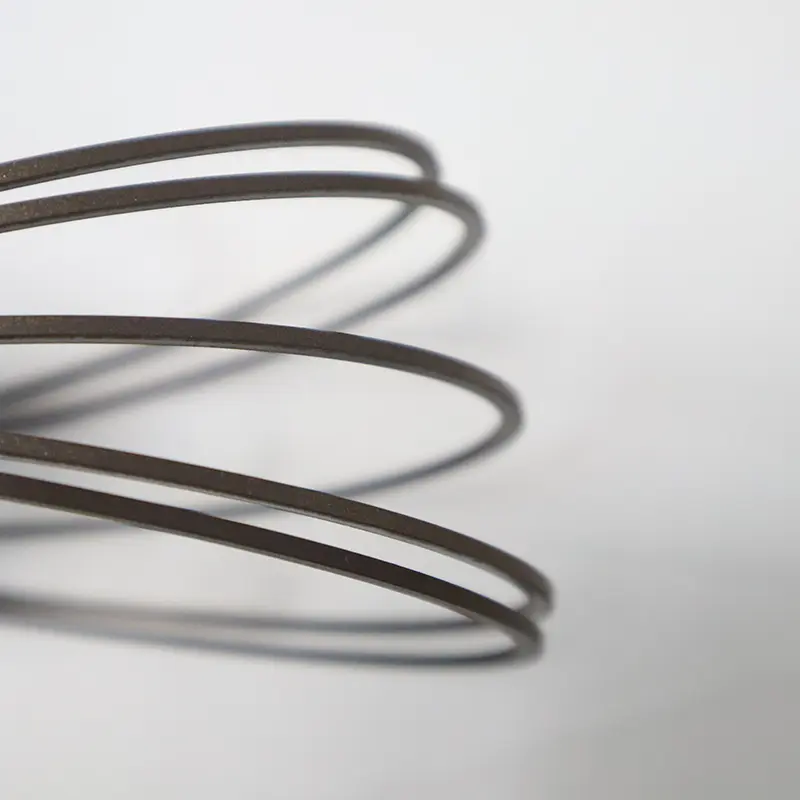

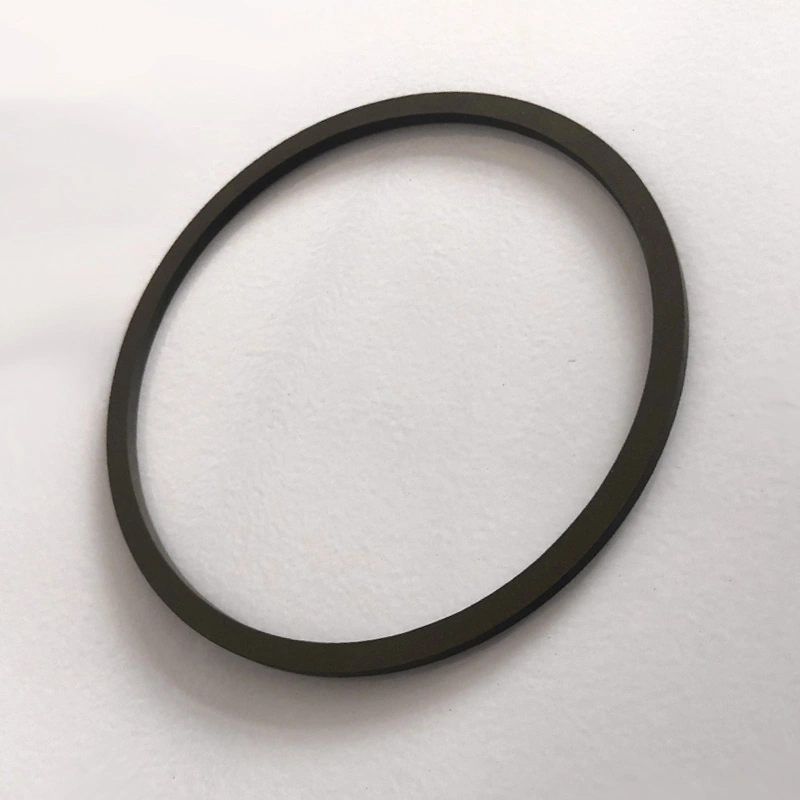

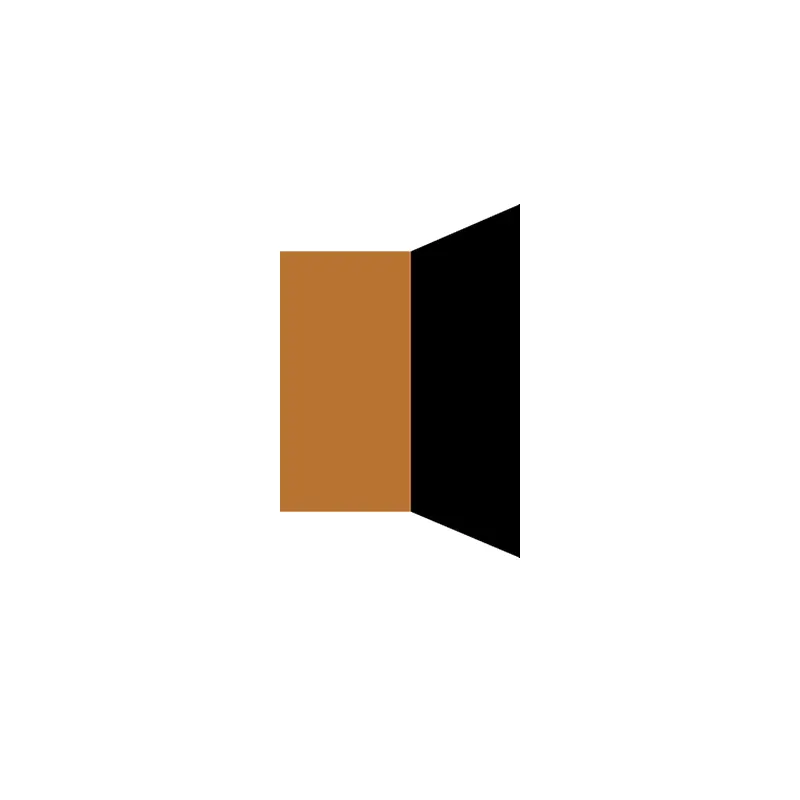

Seal di base idrauliche

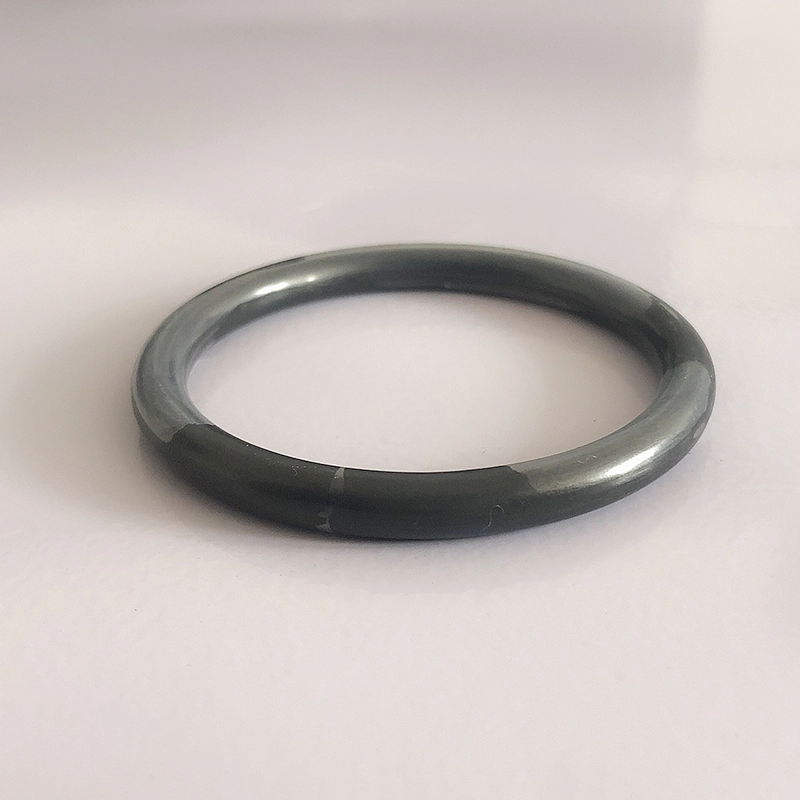

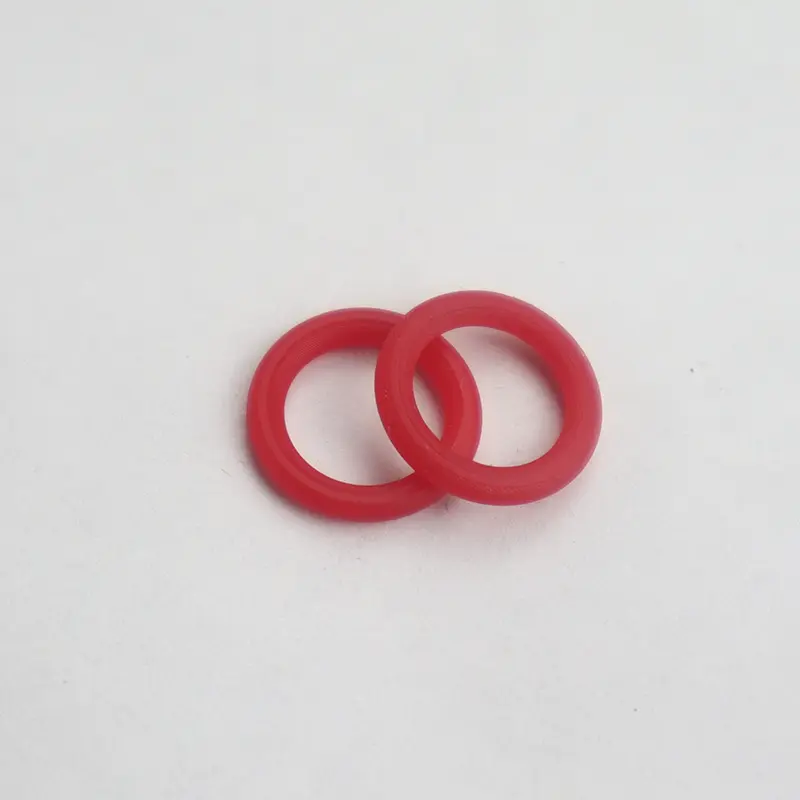

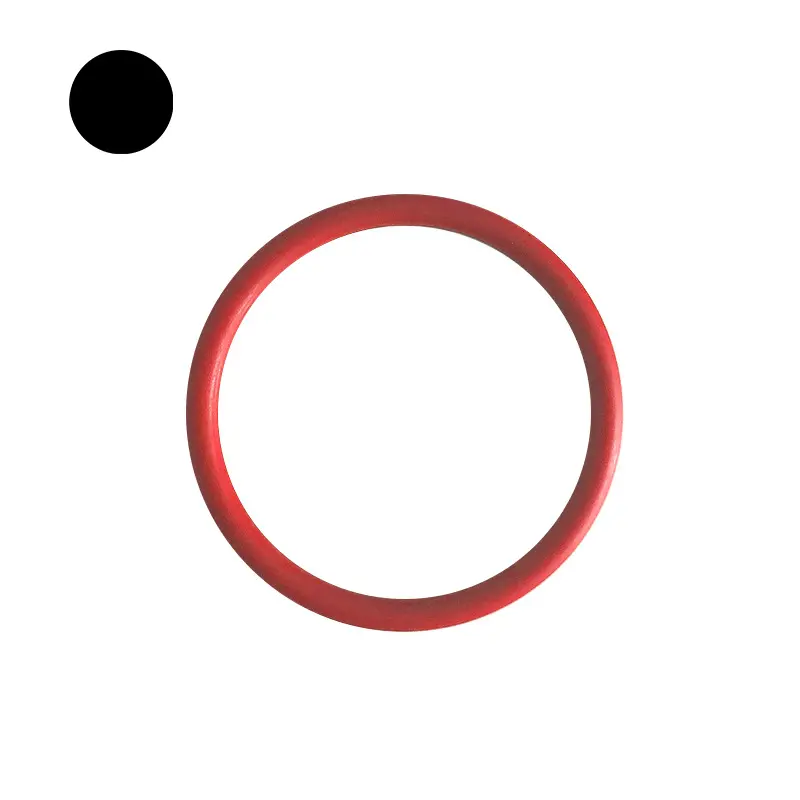

Le guarnizioni idrauliche di base di Ruichen foche includono principalmente diversi tipi di sigilli, ciascuno con i propri vantaggi. Gli O-ring sono ampiamente utilizzati in varie occasioni di tenuta dinamica e statica a causa del loro basso costo di produzione e uso conveniente. La maggior parte dei paesi ha formulato una serie di standard di prodotto per gli O-ring, tra cui lo standard americano (AS568), lo standard giapponese (JISB2401) e lo standard internazionale (ISO 3601/1) sono più comuni. Gli standard nazionali sono GB3452.1 e GB1235.

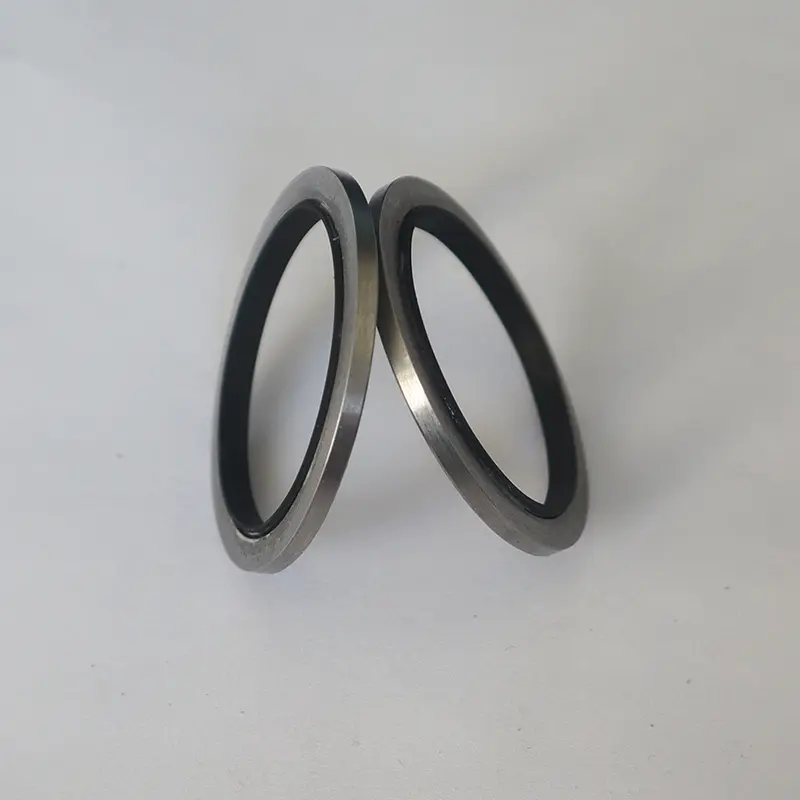

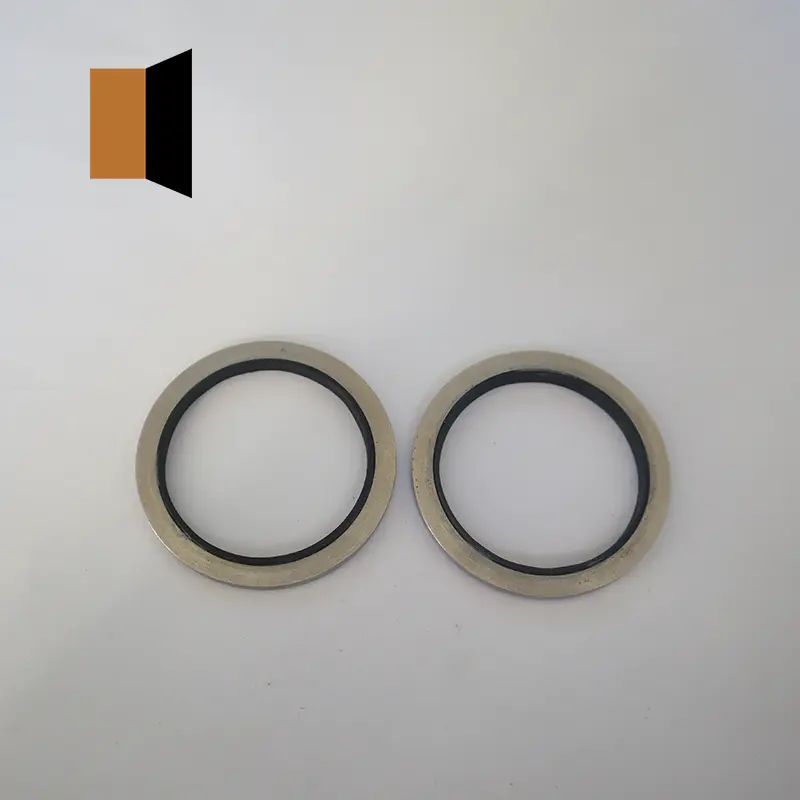

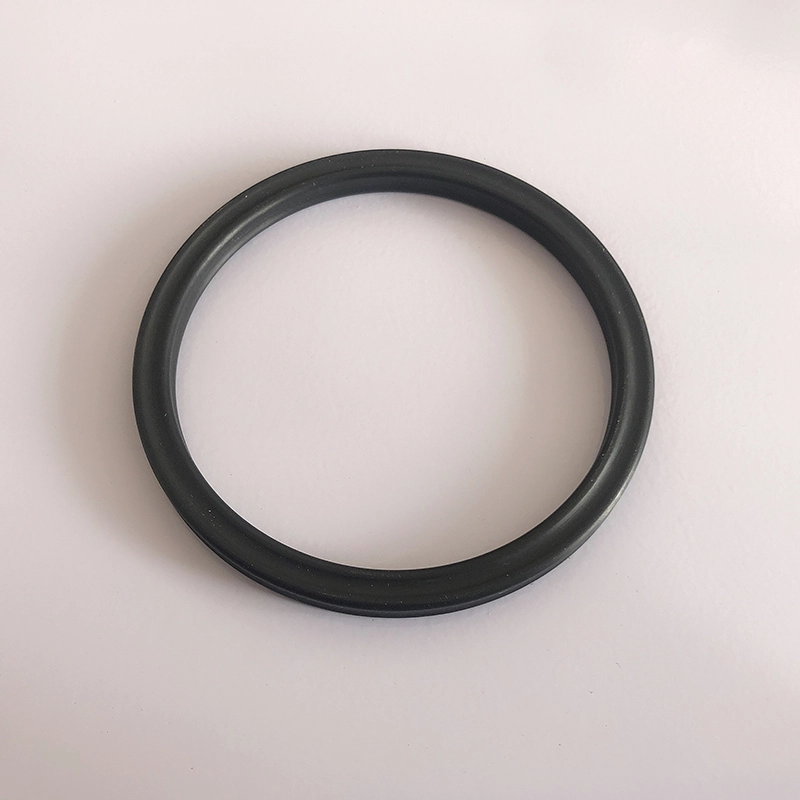

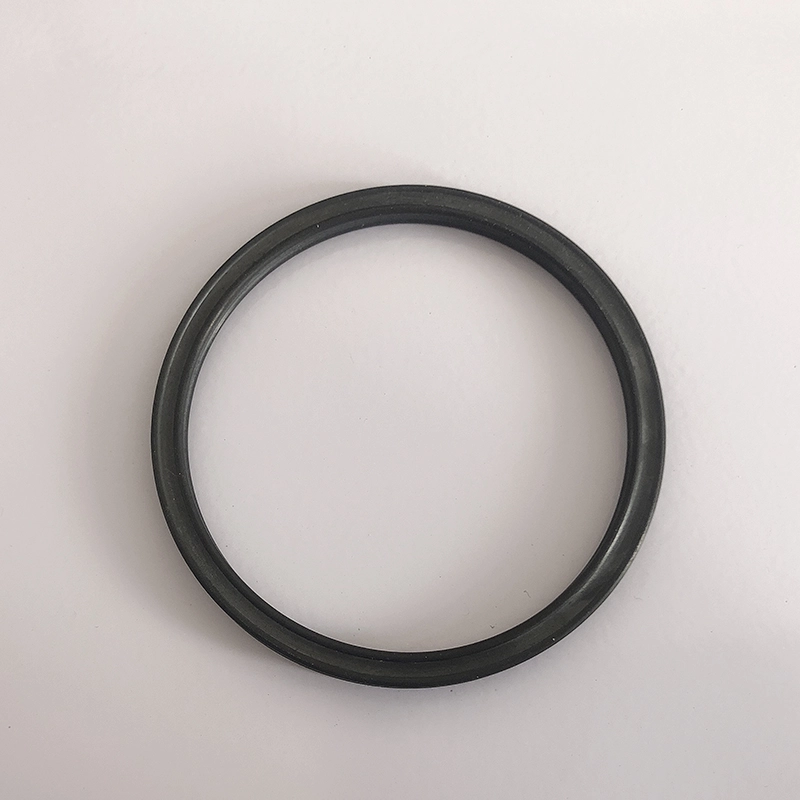

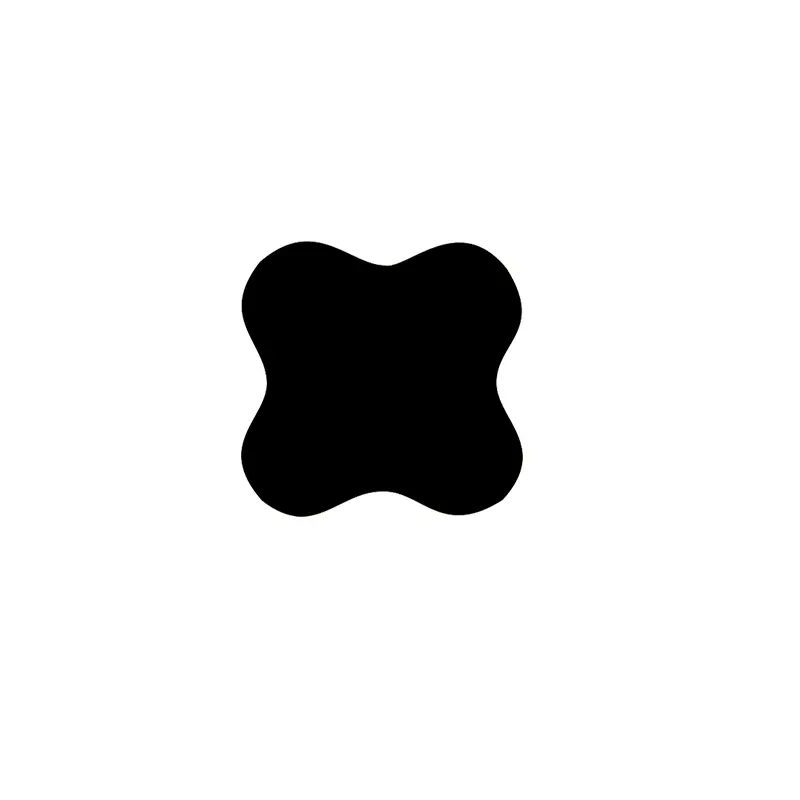

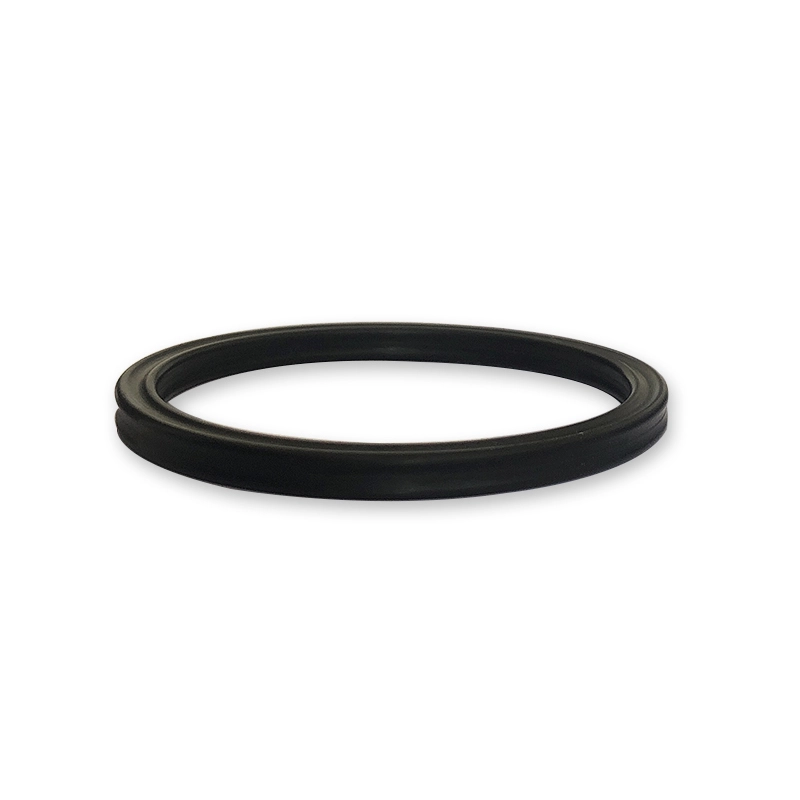

L'anello di tenuta a forma di stella è un sigillo a quattro libbre con una forma a forma di X, quindi è anche chiamato un anello a forma di X. È un miglioramento e un miglioramento basato sull'o-ring. Le sue dimensioni trasversali sono le stesse dell'o-ring degli Stati Uniti come standard 568A e può sostanzialmente sostituire l'uso dell'o-ring.

Vantaggi degli anelli a stella

Rispetto agli O-ring, gli anelli a stella hanno una minore resistenza all'attrito e una minore resistenza di partenza perché formano una cavità lubrificante tra le labbra di tenuta. Poiché il suo bordo flash si trova nella parte concava della sezione trasversale, l'effetto di tenuta è migliore. La sezione trasversale non circolare evita efficacemente il fenomeno di rotolamento durante il movimento alternativo.

Meccanismo di lavoro ad anello stellare

L'anello a stella è un elemento di tenuta a doppio azione autoportante. Le forze radiali e assiali dipendono dalla pressione del sistema. Man mano che la pressione aumenta, la deformazione di compressione dell'anello stellare aumenterà e la forza di tenuta totale aumenterà, formando così un sigillo affidabile.

Come scegliere un anello di tenuta a forma di stella

Se è noto il diametro dell'albero e del foro, selezionare l'anello di tenuta a forma di stella appropriata secondo i seguenti criteri:

1. Sigillatura statica o movimento lineare alternativo: (1) Sigillatura del foro: il diametro interno dell'anello a forma di stella dovrebbe essere compatibile con la scanalatura, o meno del 2% circa del diametro inferiore della scanalatura. Poiché la forza di pre-compressione generata dalla pre-compressione può impedire effettivamente l'anello di tenuta a forma di stella di torcere e rotolare. (2) Sigillatura dell'albero: il diametro interno dell'anello a forma di stella dovrebbe essere uguale o adeguatamente più grande del diametro esterno dell'albero di circa 0,2 ~ 0,3 mm, oppure può essere circa l'1% più grande del diametro esterno dell'albero. Di conseguenza, l'anello di tenuta sarà più facile da installare e avere una durata di servizio più lunga.

2. Sigillatura rotante: il diametro interno dell'anello a forma di stella dovrebbe essere circa 2 ~ 5% più grande del diametro dell'albero che sigilla. Poiché l'anello di tenuta genererà attrito e calore se usato in un movimento rotante e la gomma si riducerà quando riscaldato (effetto Joule). Pertanto, al fine di garantire che l'anello di tenuta possa essere lubrificato e funzionante in modo affidabile, deve essere selezionato un anello a forma di stella con un diametro interno più grande del diametro dell'albero. Di solito, un anello di tenuta con una sezione trasversale più piccola può soddisfare le esigenze della sigillatura statica. Al contrario, dovrebbe essere selezionato un anello di tenuta con una sezione trasversale più grande per soddisfare il sigillo dinamico. In caso di alta pressione o grandi spazi vuoti, è necessario selezionare un materiale di gomma con una maggiore durezza. Il modo migliore è aggiungere un anello di fissaggio PTFE per prevenire danni da estrusione ad alta pressione.

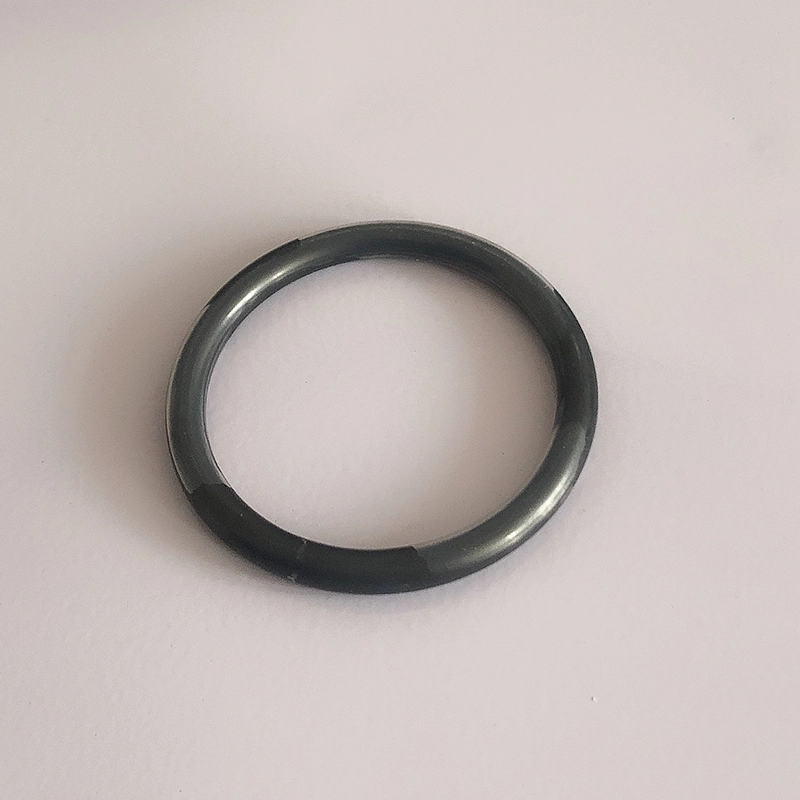

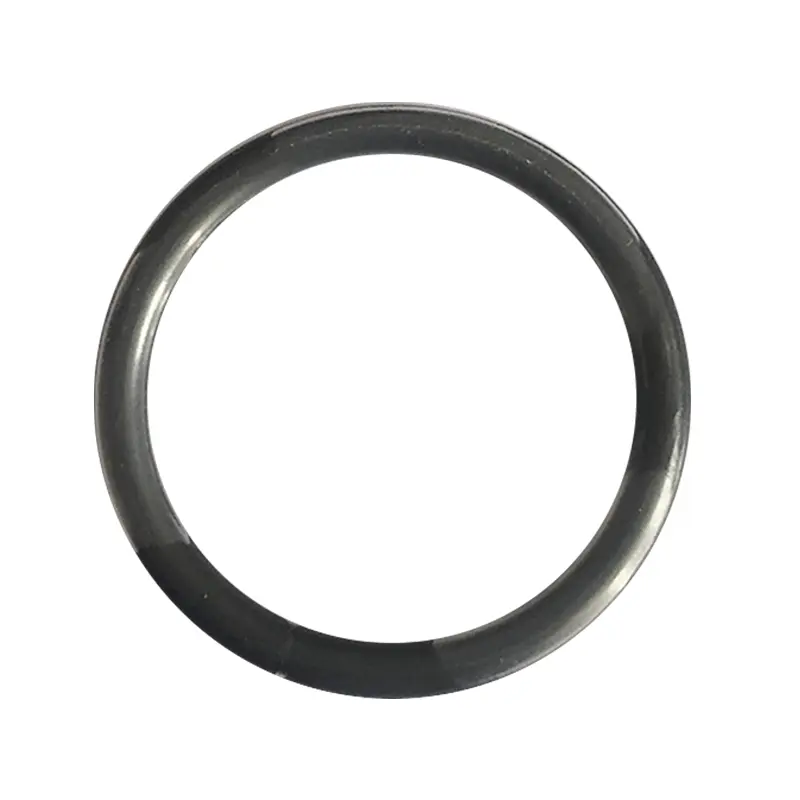

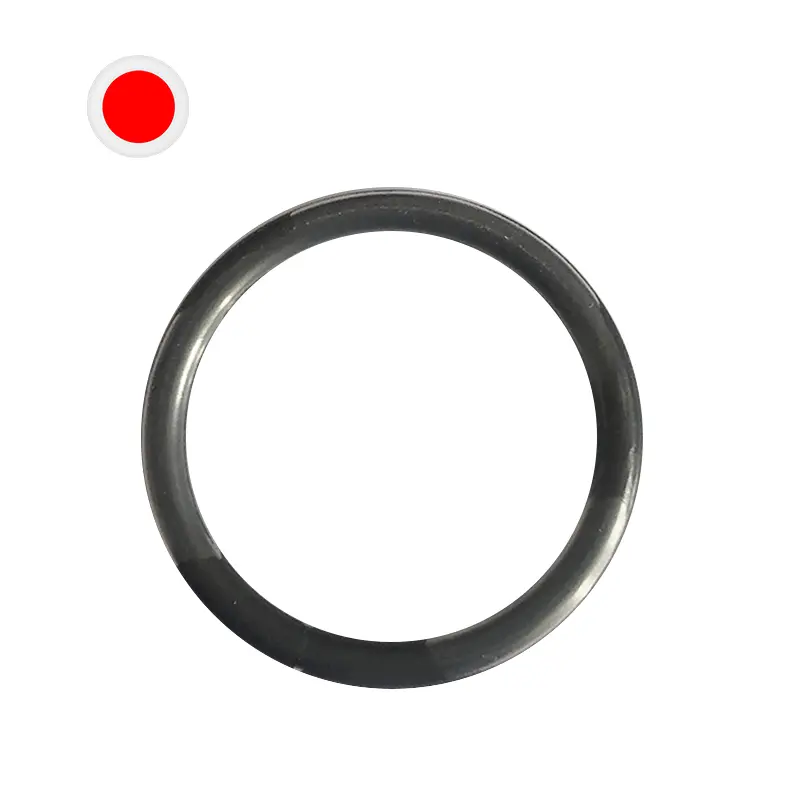

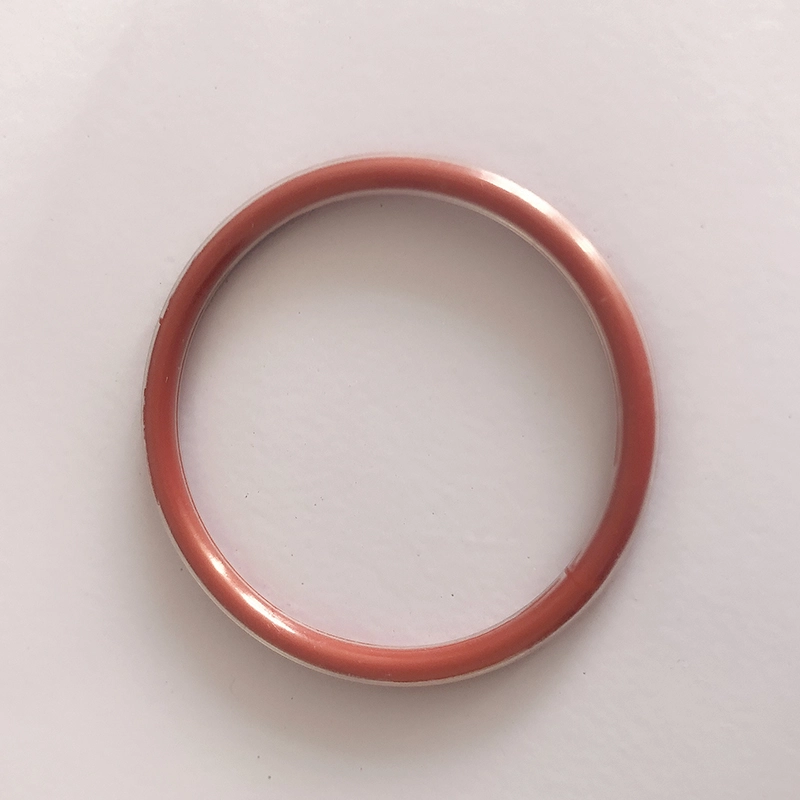

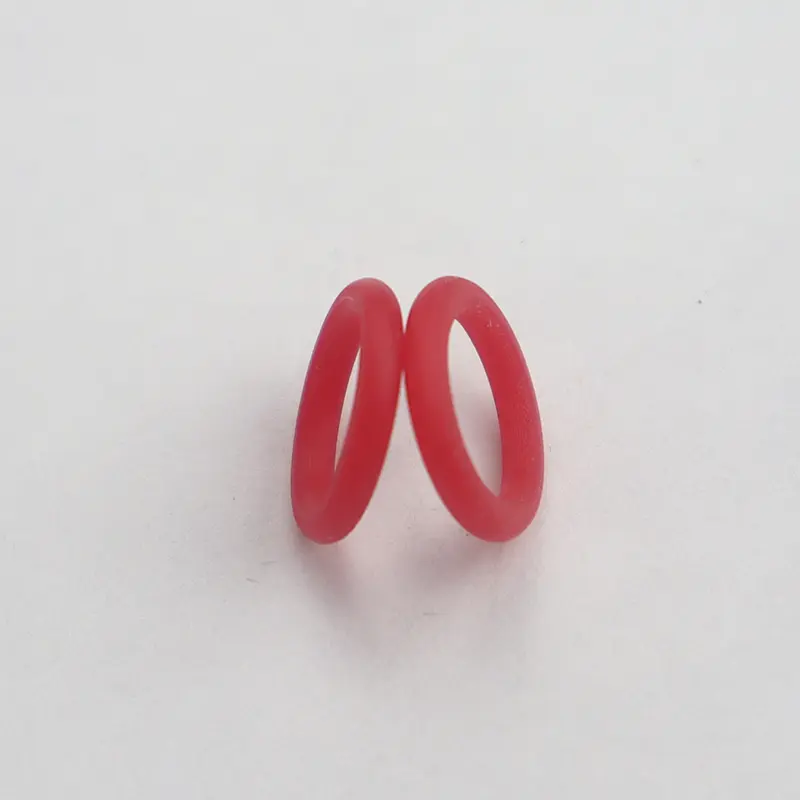

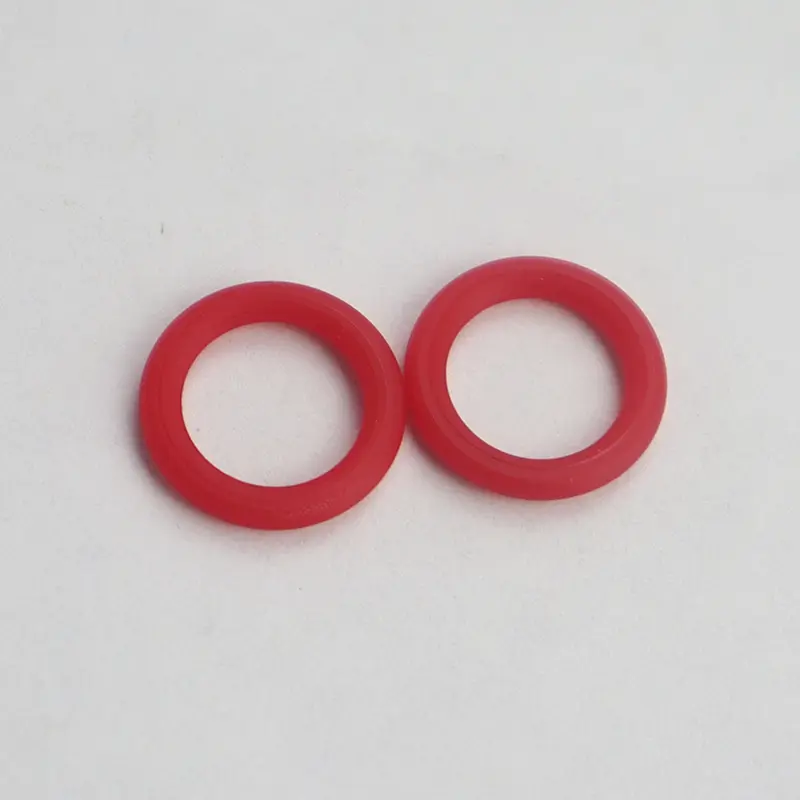

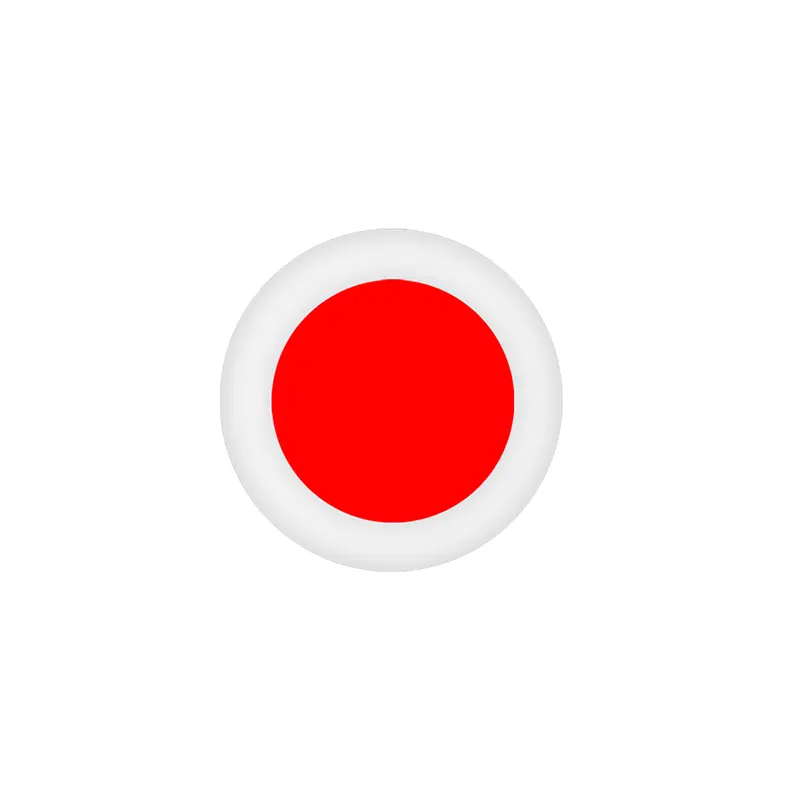

L'o-ring rivestito combina organicamente l'elasticità e la sigillatura della gomma con la resistenza chimica del teflon. È composto da un nucleo interno di silicone o fluororubber e un rivestimento esterno in teflon in teflon o teflon relativamente sottile.

Materiale: Teflon FEP e Teflon PFA sono essenzialmente simili, ma il teflon PFA ha una migliore resistenza ad alta temperatura rispetto al FEP di teflon. Guscio di temperatura applicabile a guscio FEP: -60 ℃ ~ 205 ℃ può essere utilizzato a 260 ℃ per un breve periodo di teflon PFA Shell: -60 ℃ ~ 260 ℃ può essere utilizzato a 300 ℃ per piccoli vantaggi:

1. Resistenza chimica eccezionale, adatta a quasi tutti i media chimici

2. Intervallo di temperatura ampio

3. Buona resistenza alla compressione

4. Anti-FRICTION

5. Buona anti-swelling

6. Resistenza ad alta pressione

7. Eccellente durata della tenuta e durata di lunga durata

Applicazione: pompe e valvole, vasi di reazione, guarnizioni meccaniche, filtri, recipienti a pressione, scambiatori di calore, caldaie, flange del gasdotto, compressori di gas, ecc.

Industrie applicative: industria chimica, produzione di aeromobili, industria farmaceutica, trasporto e raffinazione del petrolio e chimico, industria cinematografica, ingegneria della refrigerazione, industria della trasformazione alimentare, industria della carta, produzione di tinture, spruzzatura della vernice, ecc.

Istruzioni per l'installazione per gli anelli di tenuta

1. Le parti in cui gli anelli di tenuta sono installati o passati devono essere lisce, prive di bara, scanalature e angoli affilati. La rugosità del foro interno dovrebbe raggiungere 1,6μ e la rugosità dell'albero dovrebbe raggiungere lo 0,8um.

2. Applicare olio luminoso pulito o grasso per lubrificare la superficie dell'anello di tenuta e le parti pertinenti a contatto.

3. Se è difficile installare l'anello di tenuta sull'albero, immergerlo in acqua calda per alcuni minuti per espanderlo. Questo O-ring ammorbidito e ampliato è più facile da installare. Installare l'O-ring quando fa caldo e le sue dimensioni torneranno alle dimensioni originali dopo il raffreddamento.

4. Non piegare l'O-ring troppo violentemente, altrimenti causerà rughe nel teflon e ne influirà sull'uso.

La compressione consigliata dell'O-ring rivestita è la seguente:

Stato di tenuta statica: 15%-20%

Stato di tenuta dinamica: 10%-12%

Stato pneumatico: 7%-8%

La compressione effettiva dovrebbe tenere conto delle condizioni di lavoro, in particolare la pressione di lavoro di sigillatura e altri fattori.

Funzionalità e applicazioni del prodotto:

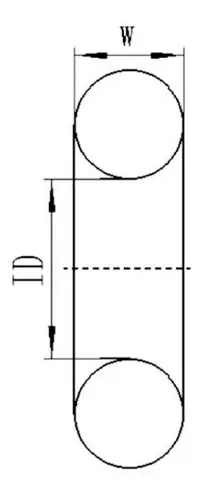

Standard	Diametro della sezione trasversale O-ring W
Standard americano come 568 British Standard BS 1516	1.78	2.62	3.52	5.33	6.99	-
Standard giapponese It B2401	1.9	2.4	3.1	3.5	5.7	8.4
Standard internazionale ISO 3601/1 Tedesco standard DIN 3771/1 Standard cinese CB 3452.1	1.8	2.65	3.55	5.30	7.00	-
Dimensioni metriche preferite	1.0	1.5	2.0	2.5	3.0	3.5
	4.0	4.5	5.0	5.5	6.0	7.0
	8.0	10.0	12.0
Standard americano come 568 (Serie 900)	1.02	1.42	1.63	1.83	1.98	2.08
	2.21	2.46	2.95	3.00

Materiale ad anello stellare:

Il materiale è generalmente Shaw A70 Nitrile Burre NBR.

O-ring rivestito:

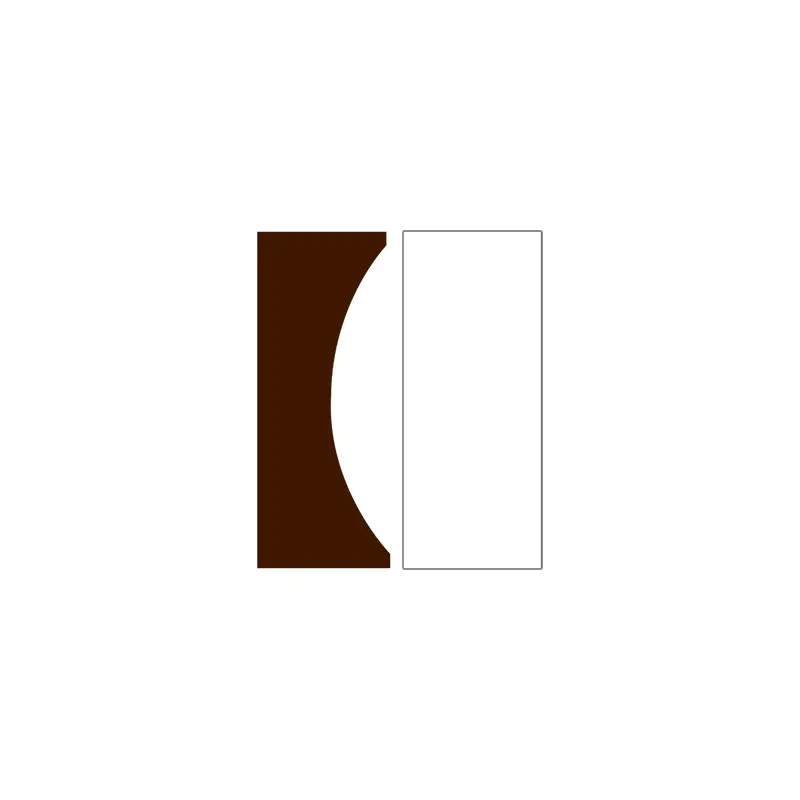

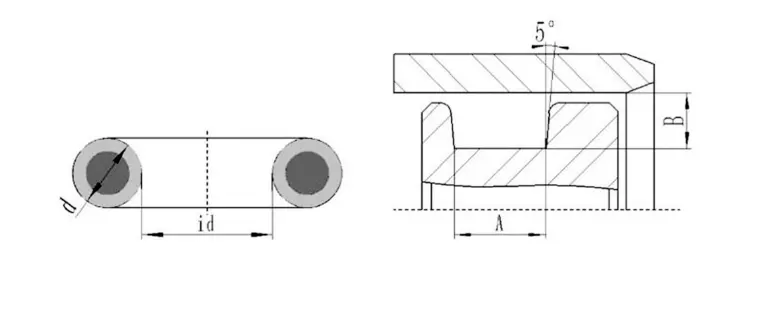

Diagramma schematico della scanalatura dell'o-ring incapsulato

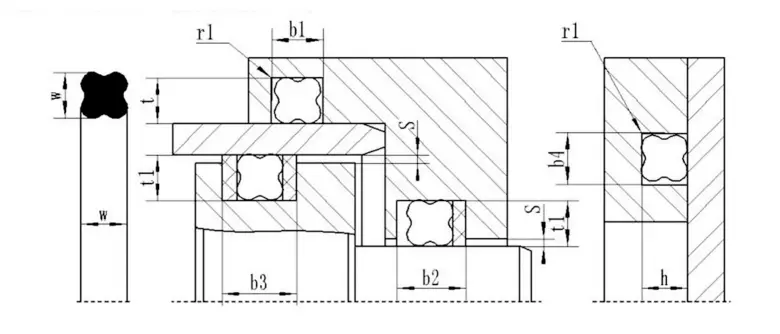

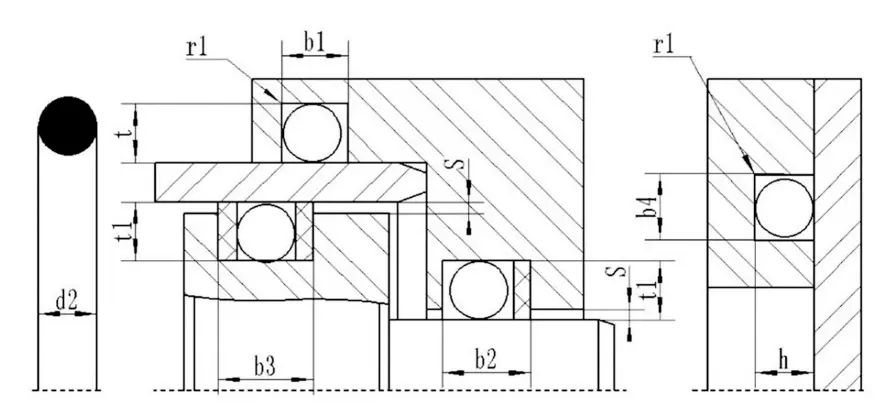

Tabella della dimensione della scanalatura dell'O-ring incapsulato (consigliato)

Ruichen Seal Ptfe Seal Installation Guide

Ⅰ. Guida all'installazione

1. La tenuta deve essere installata sul lato precaricato, rivolto verso la direzione di pressione.

2. Il corpo cilindro e l'asta del pistone devono essere realizzati con campi push-in che soddisfano i requisiti dei campioni della nostra azienda.

3. I bordi affilati devono essere privi di bara e arrotondati o smussati.

4. Fili, scanalature dell'anello guida, ecc. Dovrebbero essere coperti, perché il sigillo non può essere spinto attraverso scanalature, fori perforati o superfici ruvide.

5. Eventuali polvere, detriti o altre particelle estranee devono essere attentamente rimosse.

6. Gli strumenti con bordi affilati non devono essere utilizzati.

7. Gli anelli di tenuta PTFE sono più facili da espandersi in olio riscaldato (circa 80 ~ 120 gradi) e sono facili da ripristinare alla loro forma originale.

8. Se il labbro del sigillo deve passare attraverso il foro di pressione dell'olio, un bastoncino di plastica deve essere usato per spingere delicatamente il labbro per evitare che la smussatura del foro danneggi il labbro sigillante. I fori del cilindro dovrebbero essere smussati. (Figura 3)

Ⅱ. Metodo di installazione

Le scanalature aperte (divise) possono essere installate senza strumenti.

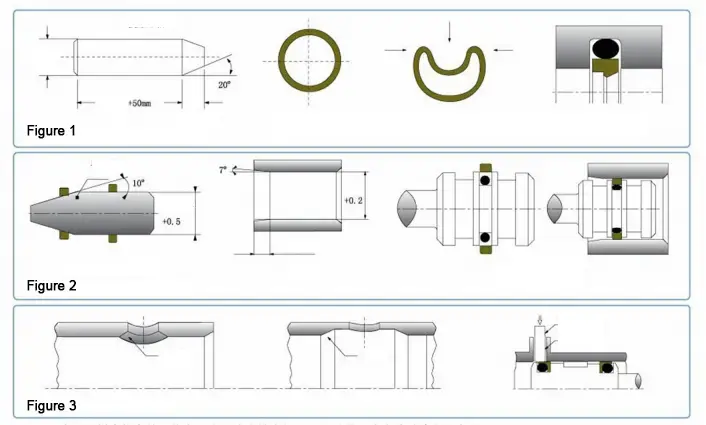

Installazione di guarnizioni a bordo del pistone scanalato chiuso (Figura 1)

1. Pulisci e olio tutti substrati, guarnizioni e strumenti di installazione.

2. Posizionare l'anello di gomma nella scanalatura (fai attenzione a non torcarlo).

3. Comprimere l'anello di tenuta PTFE a forma di rene senza formare una curva appuntita, posizionare l'anello di tenuta PTFE compresso nella scanalatura e appiattirlo delicatamente a mano.

4. Spingere il mandrino di recupero sul sigillo e girare delicatamente il mandrino. Lascialo per 1 minuto e rimuovi il mandrino. L'installazione è completa.

Installazione di sigilli a pistoni in scanalature chiuse (Figura 2)

1. Pulisci e olio tutti substrati, guarnizioni e strumenti di installazione.

2. Posizionare l'anello di gomma nella scanalatura (fai attenzione a non torcarlo).

3. Spingere l'anello di tenuta PTFE sulla manica della guida e allungare l'anello di tenuta.

4. Spingere l'anello di tenuta allungato nella scanalatura del pistone.

5. Spingere la manica di correzione sull'anello di tenuta e ruotare la manica di correzione contemporaneamente. Rimuovere la manica di correzione dopo averlo lasciato per 1 minuto e l'installazione è completa.

Nota: 1. Consultare la nostra azienda se il prodotto specificato nel campione della nostra azienda non può essere installato in una scanalatura chiusa ma non è adatto per una scanalatura aperta.

2. L'installazione sopra delle guarnizioni PTFE non è applicabile a tutte le guarnizioni PTFE. Si prega di consultare la nostra azienda se necessario.
