Le guarnizioni della polvere idraulica sono uno dei prodotti di tenuta che Ruichen Seals può produrre. Puoi conoscere diversi modelli in questo tipo di prodotto e anche fare combinazioni strutturali. Se necessario, puoi anche contattarci per assistenza o soluzioni personalizzate o contattarci per ottenere un libro di esempio.

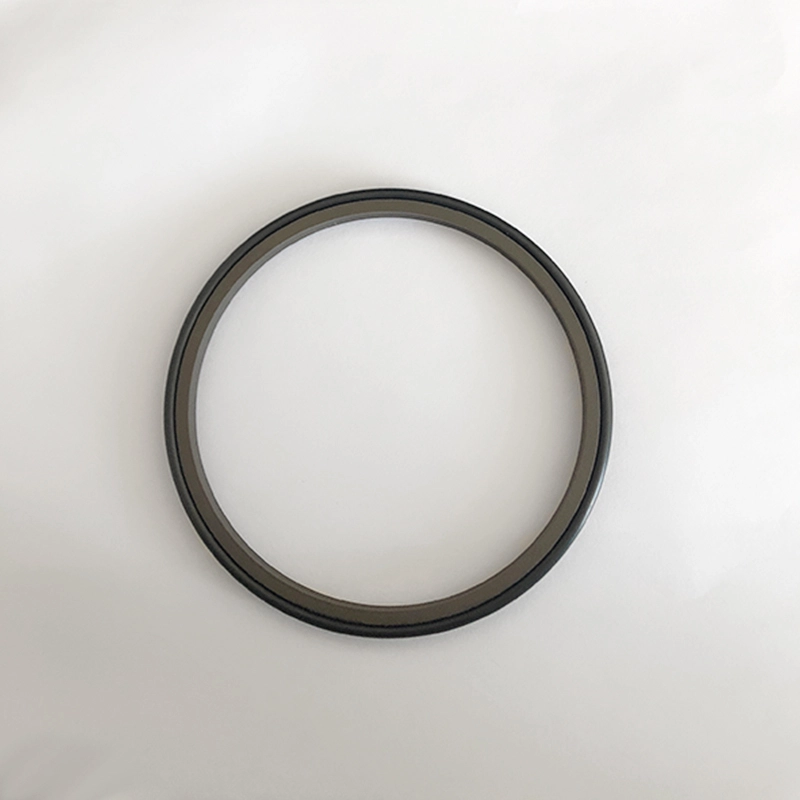

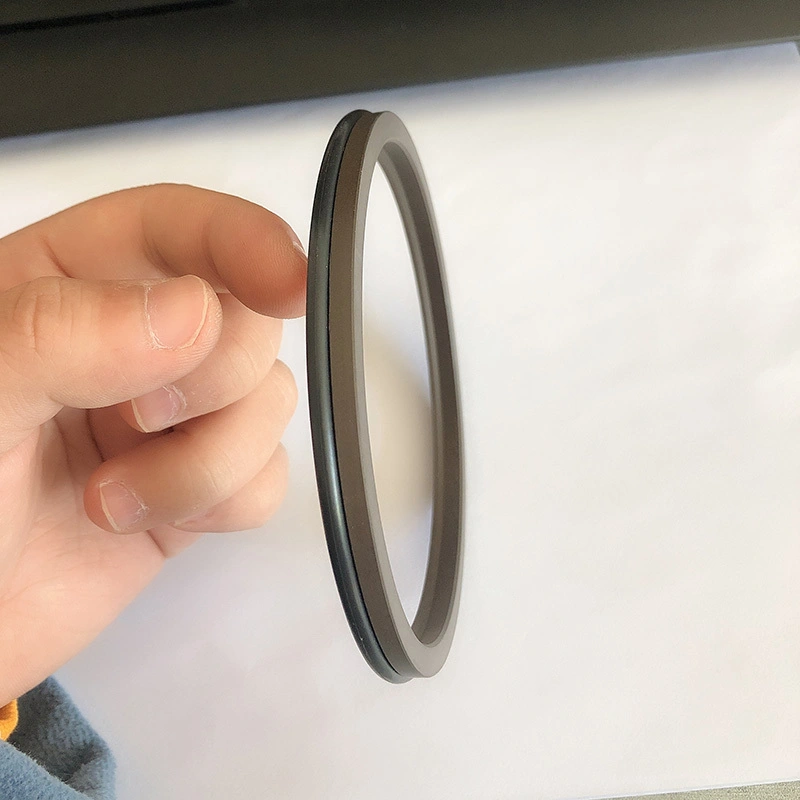

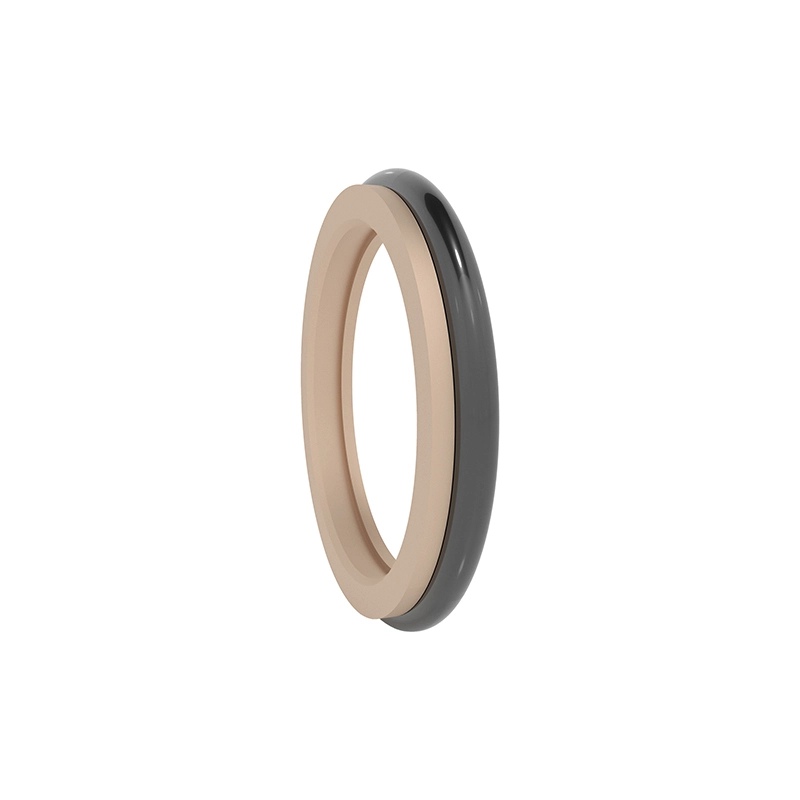

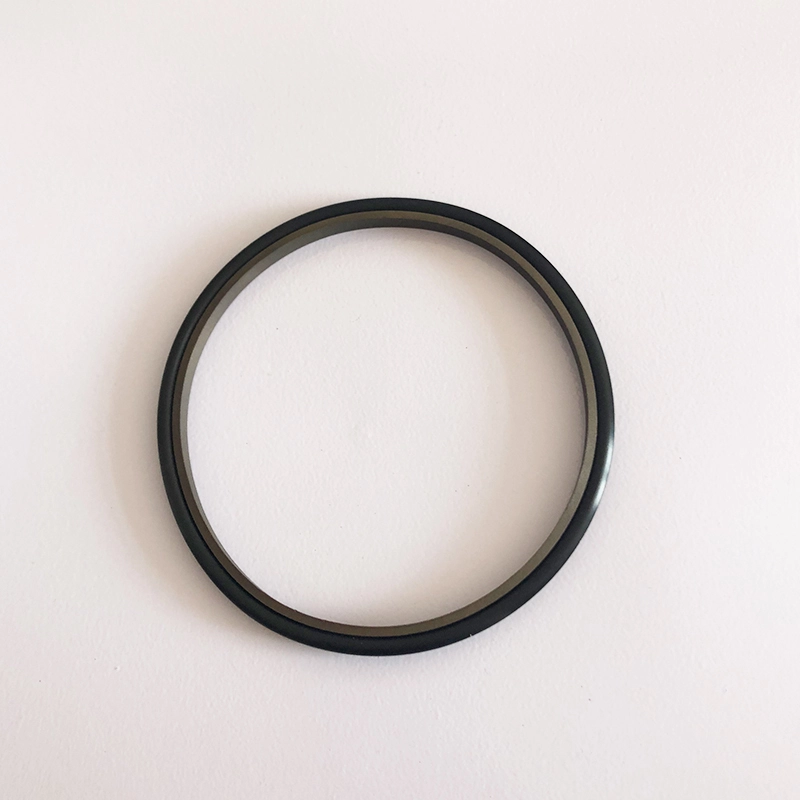

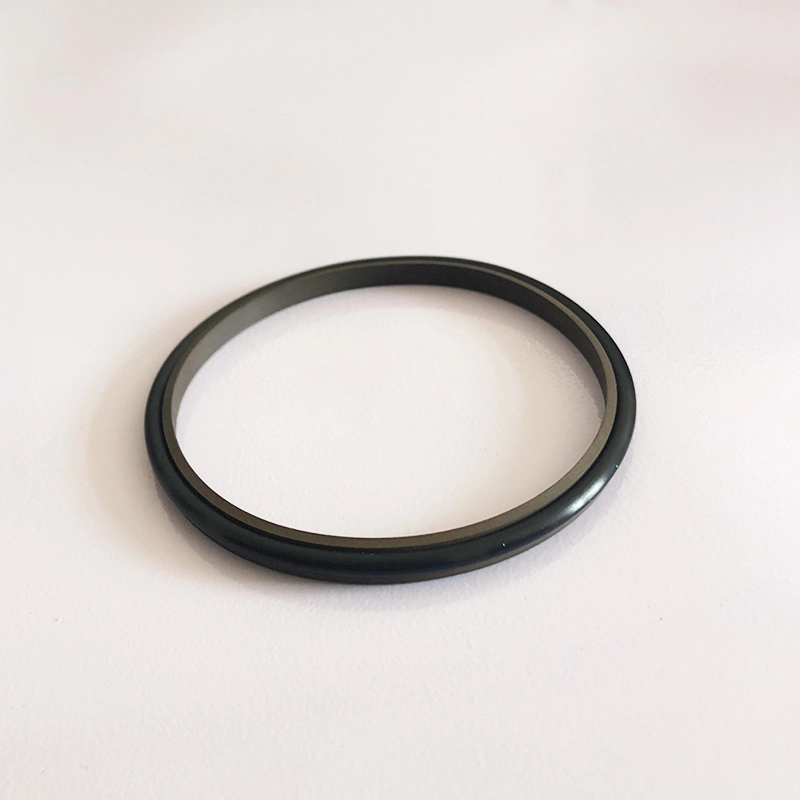

RCF01 e RCF02 sono guarnizioni di polvere a due vie composte da un anello di guarnizione della polvere a doppia lip riempiti con materiale PTFE anti-stazione e un anello di gomma a forma di O. L'o-ring fornisce una forza di precarico per compensare l'usura dell'anello PTFE. RCF01 è adatto per occasioni pesanti, come ambienti polverosi o freddi e movimento alternativo ad alta frequenza. Le scanalature divise devono essere utilizzate per diametri dell'albero inferiore a 30 mm. RCF02 è adatto per le condizioni di movimento alternativo, oscillazione o di movimento a spirale.

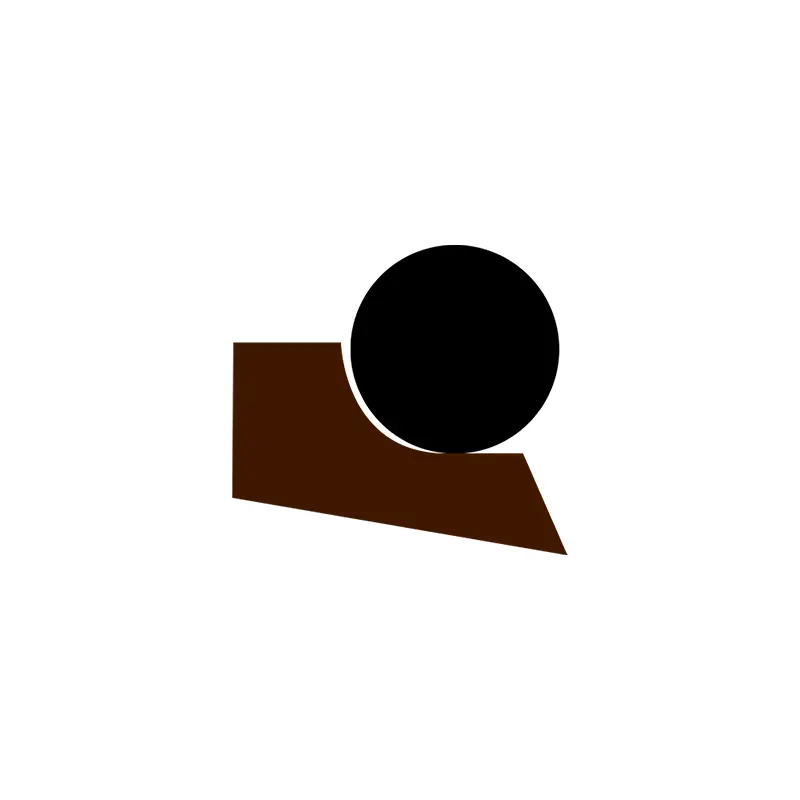

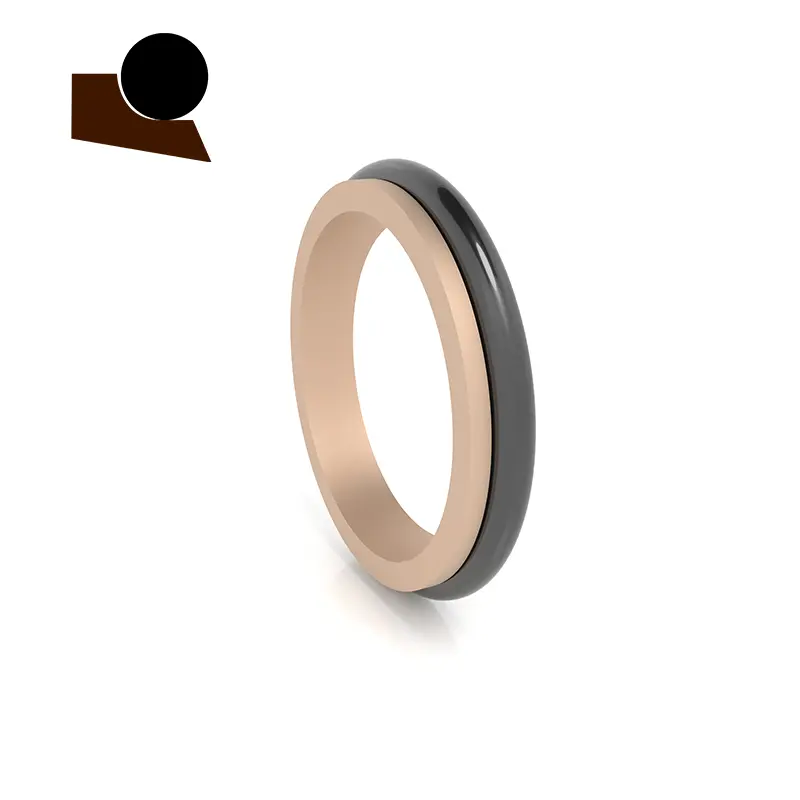

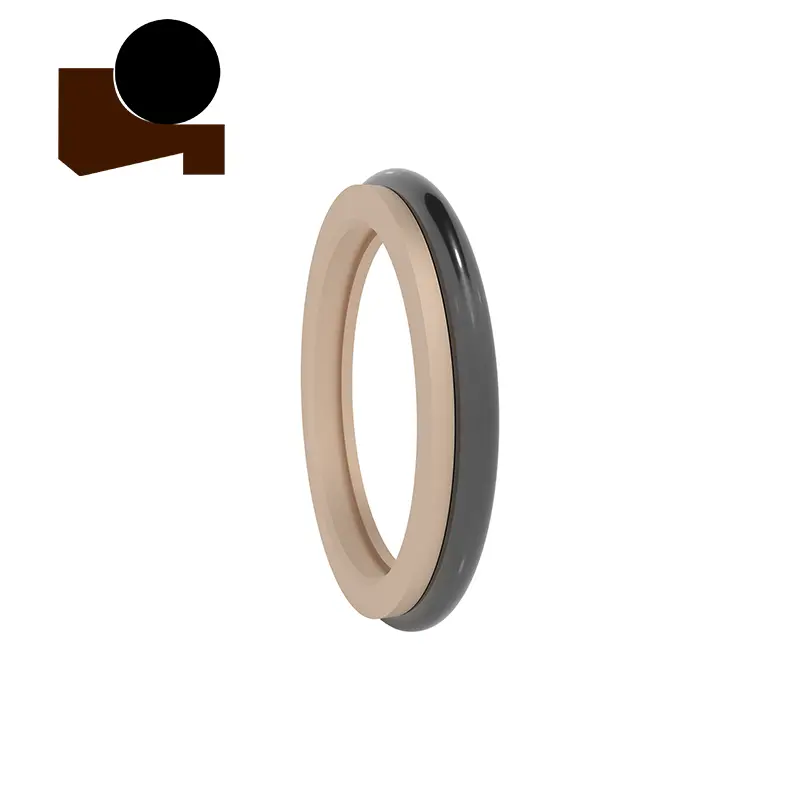

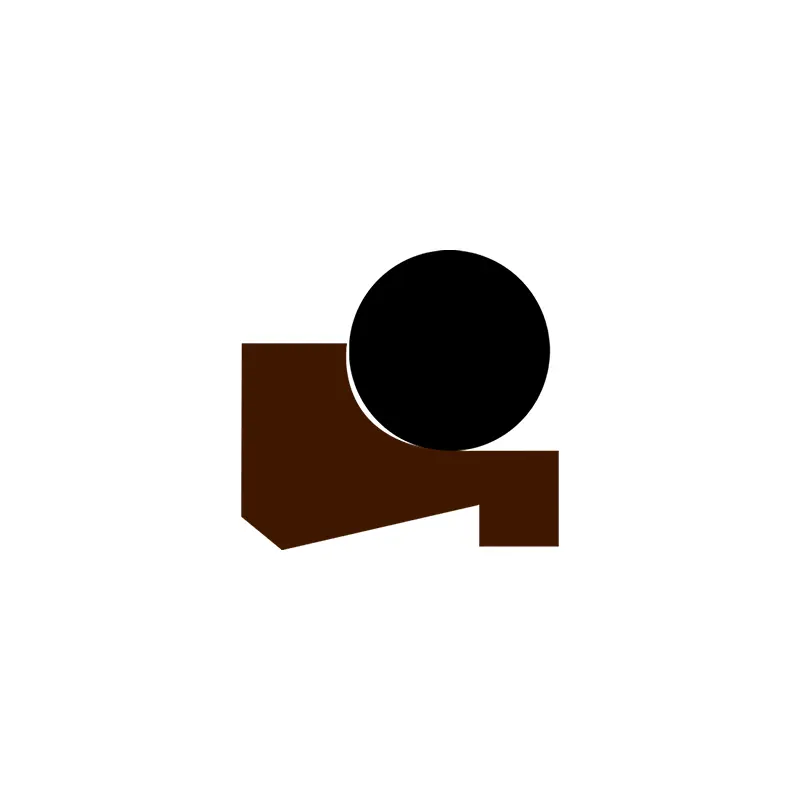

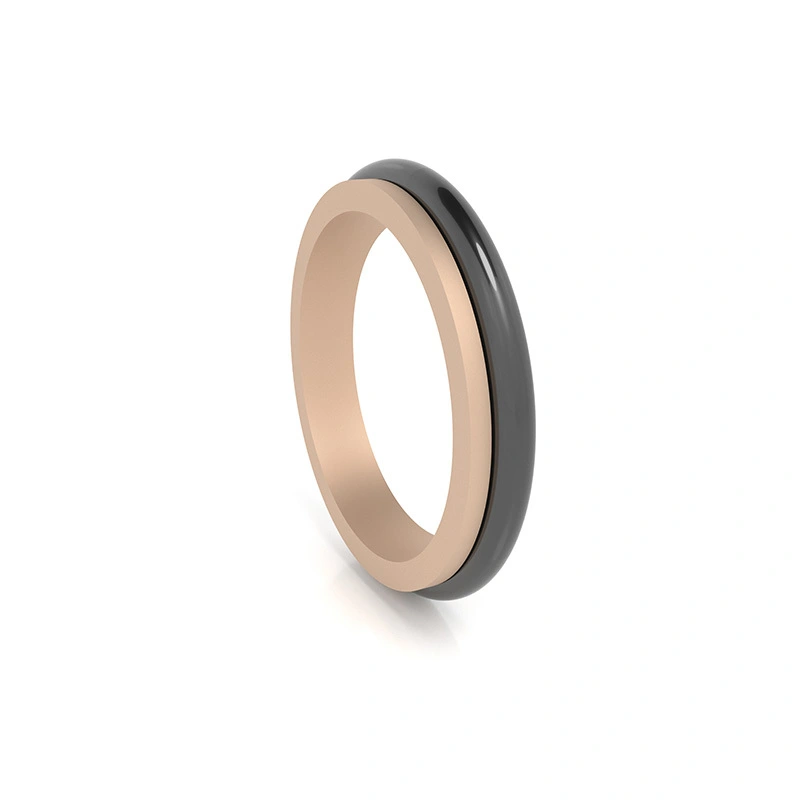

RCF03 è un anello di polvere a senso unico composto da un anello di raschietto di polvere singolo riempito con materiale PTFE e un anello di gomma a forma di O. La sua funzione è di raschiare la polvere e impedire che il sistema venga contaminato. È adatto a condizioni di movimento alternativo, oscillazione o di movimento a spirale.

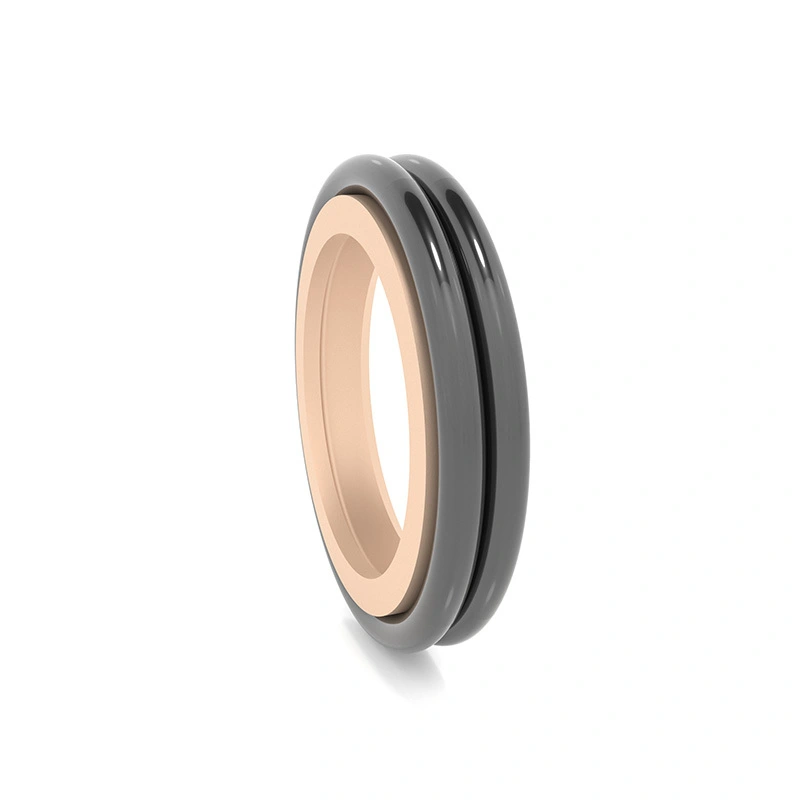

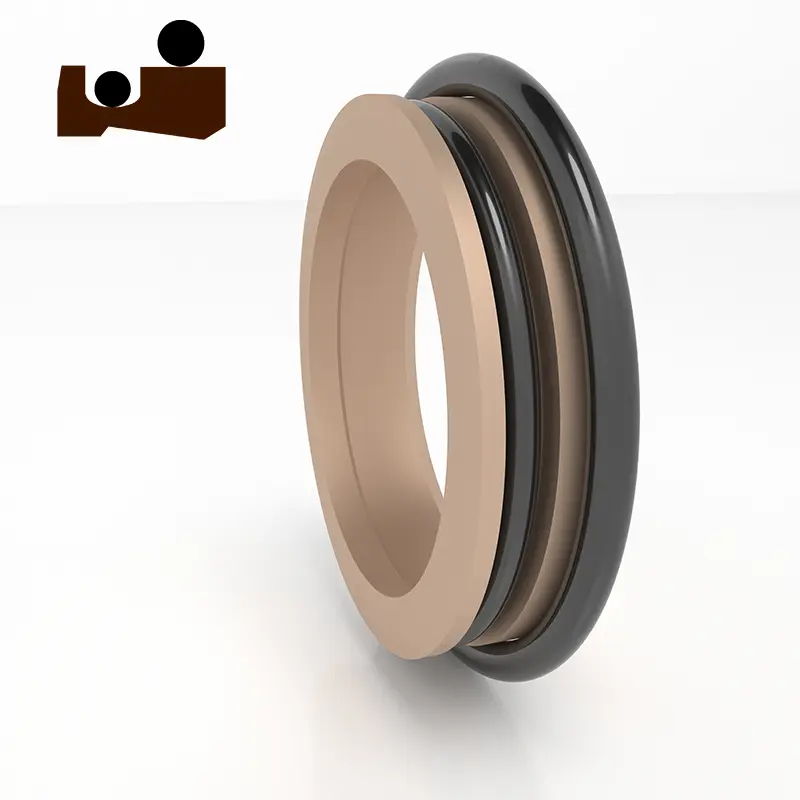

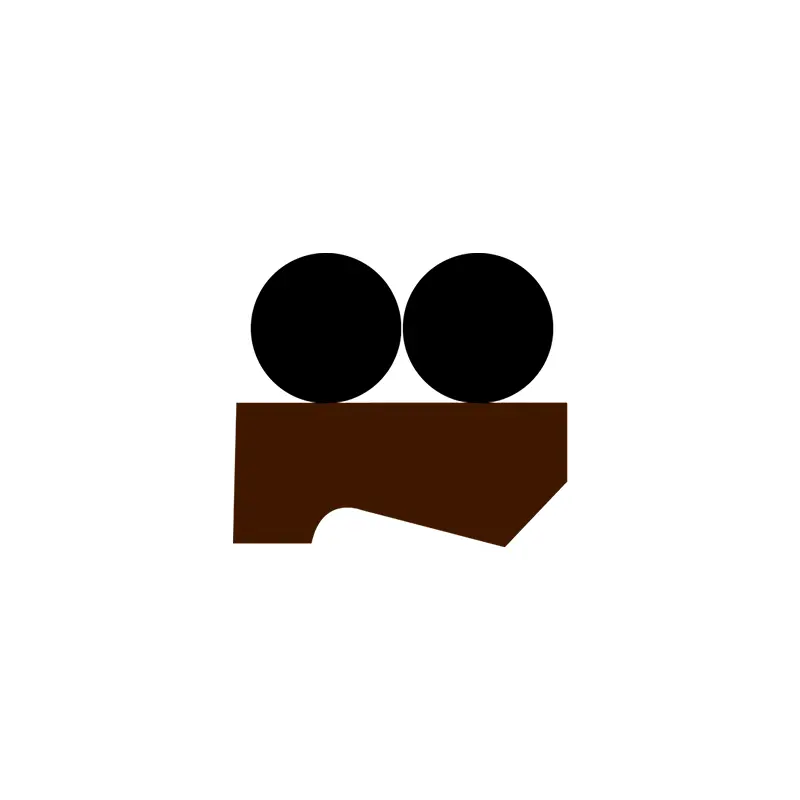

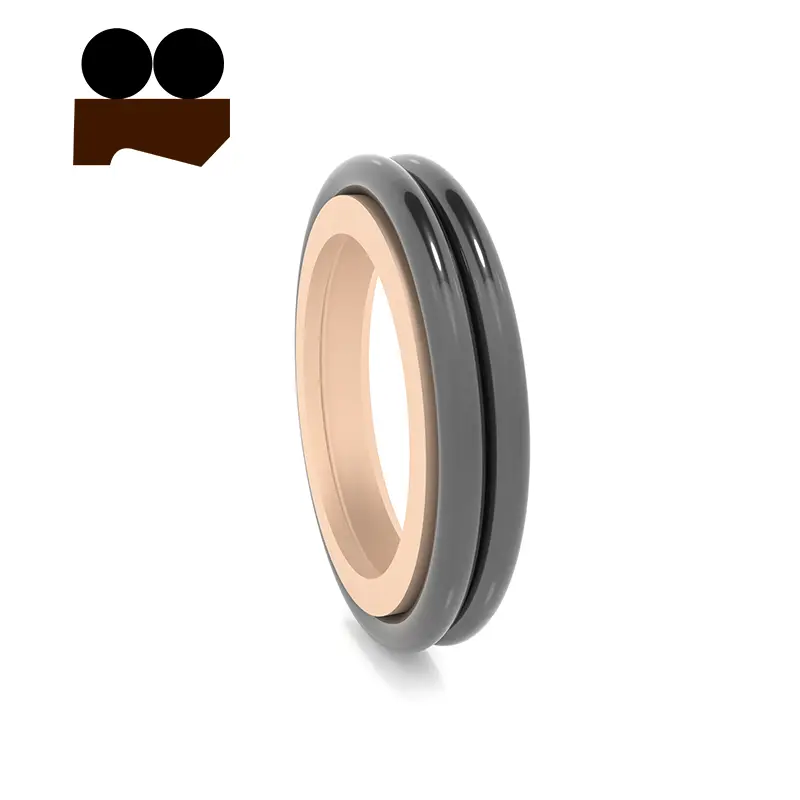

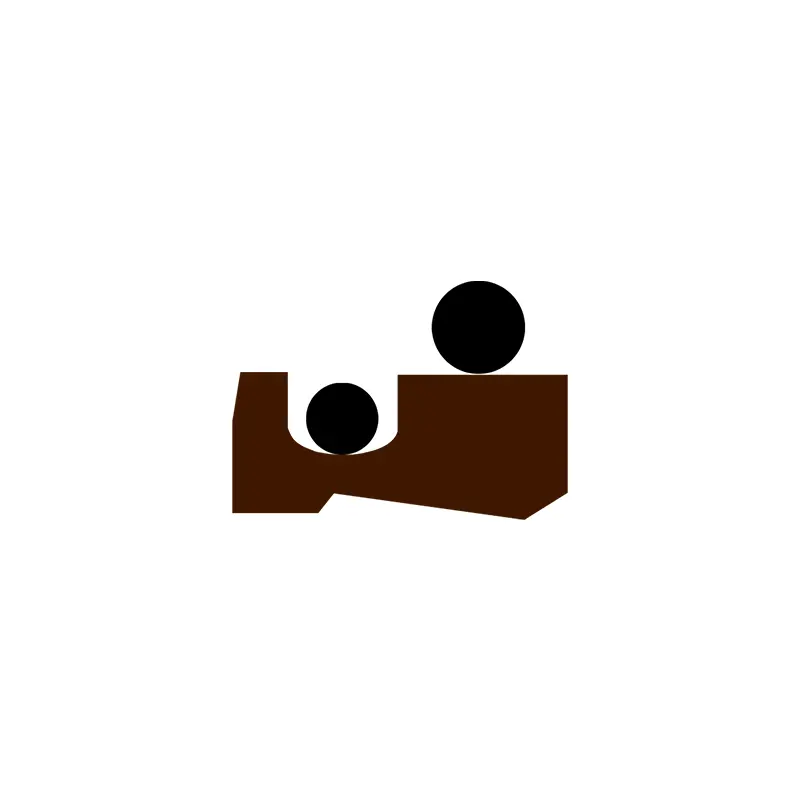

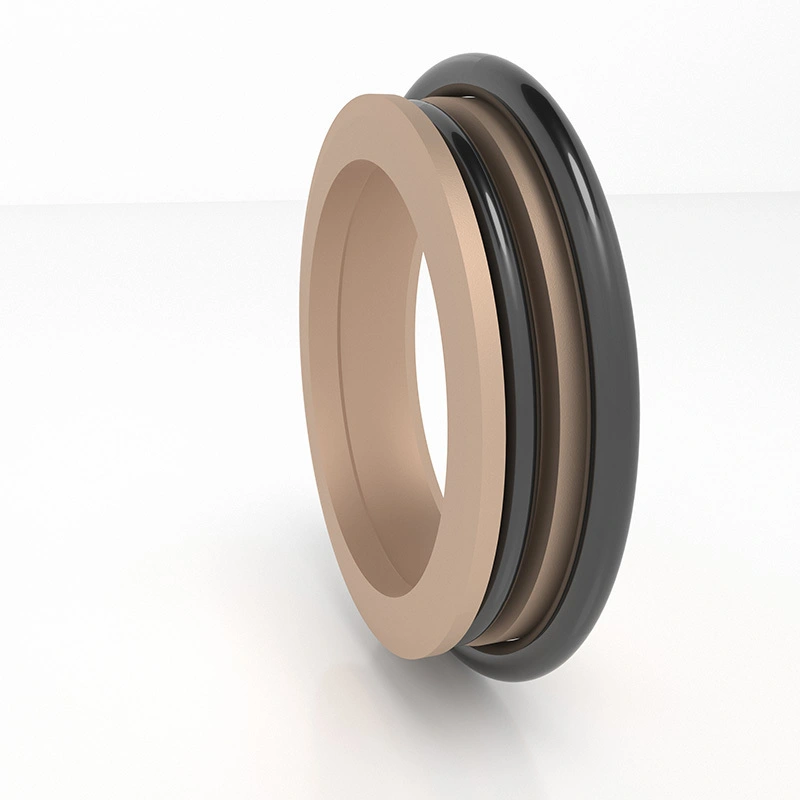

RCF04 e RCF05 sono anelli di polvere a doppia libbra composti da un anello a forma speciale con un labbro di tenuta e un labbro resistente alla polvere e due anelli O come elementi di precarico, che vengono utilizzati per migliorare la tenuta complessiva. Ha le caratteristiche di lunga vita, bassa attrito, nessuna viscosità e alta affidabilità. RCF04 è utilizzato principalmente in macchinari agricoli, presse idrauliche, macchine per stampaggio a iniezione, sistemi di controllo idraulico, carrelli elevatori, macchini a rulli, gru e macchinari di carico e scarico. RCF05 è utilizzato principalmente in presse idrauliche, macchine per stampaggio a iniezione, laminatoio, macchinari metallurgici, ecc. È particolarmente adatto per guarnizioni a prova di polvere di aste a pistoni di grande diametro.
L'anello di polvere DHS è un anello di polvere a doppia funzione, che ha sia un buon effetto resistente alla polvere che una certa funzione di pellicola di olio di tenuta. I materiali sono poliuretano ad alte prestazioni, gomma nitrile e fluorobber.

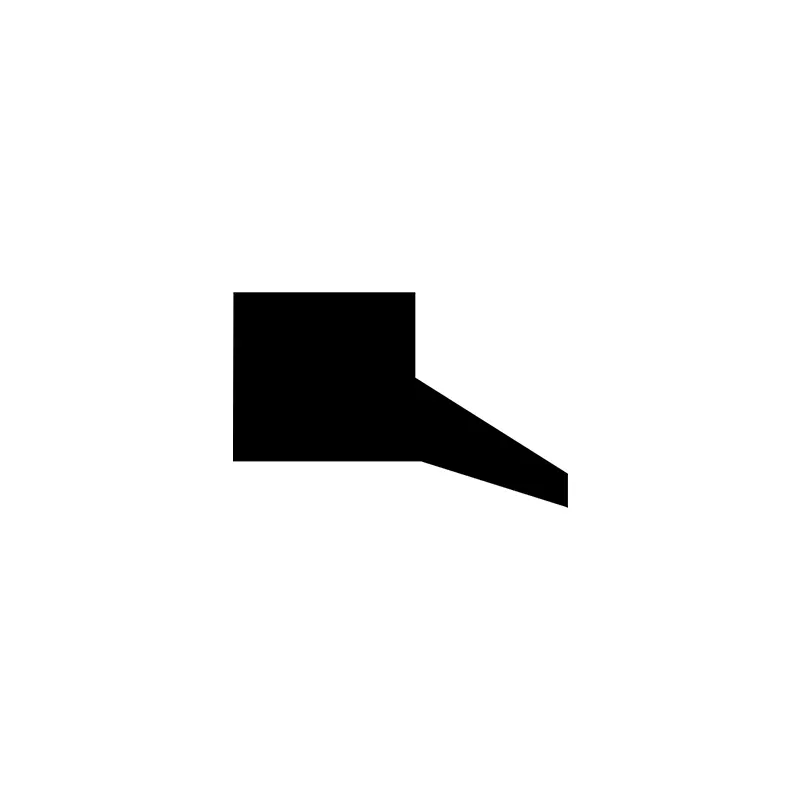

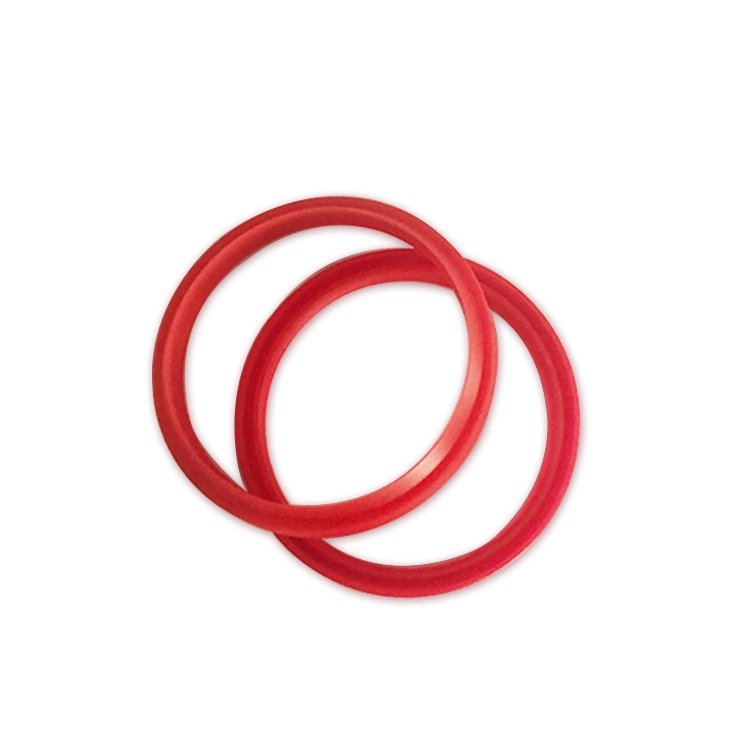

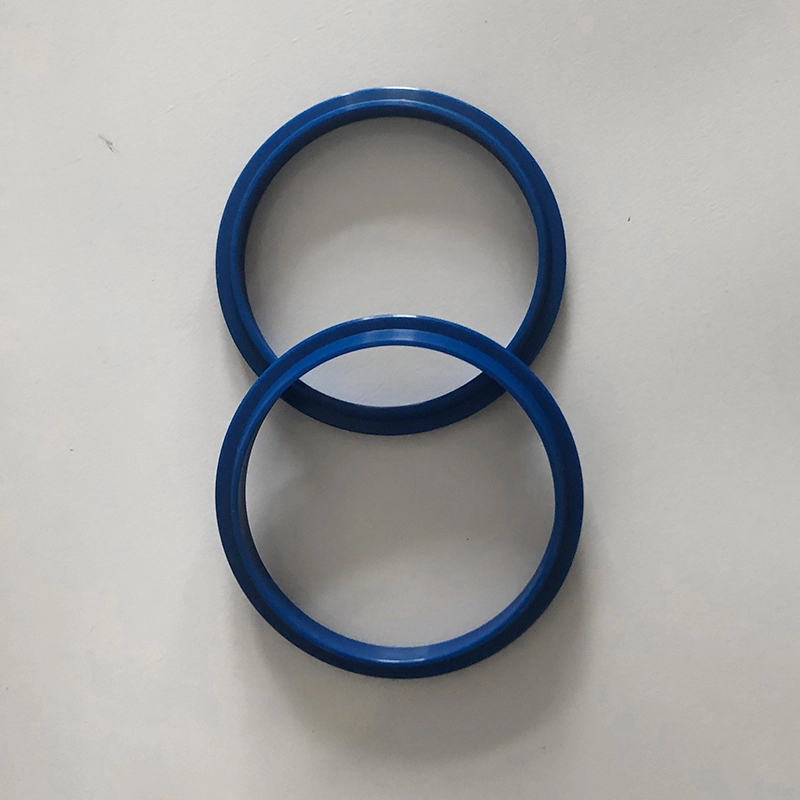

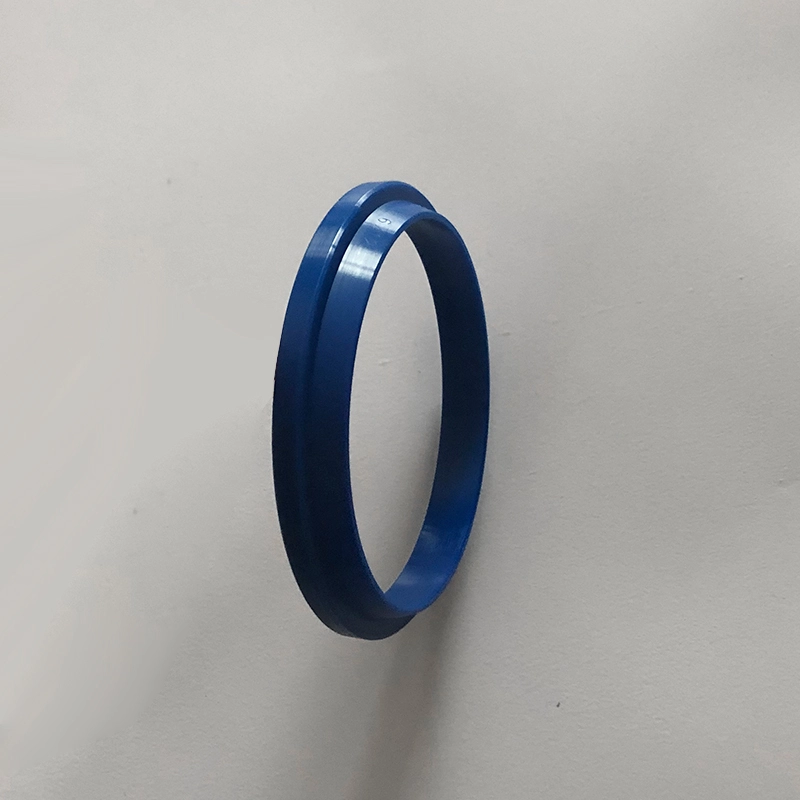

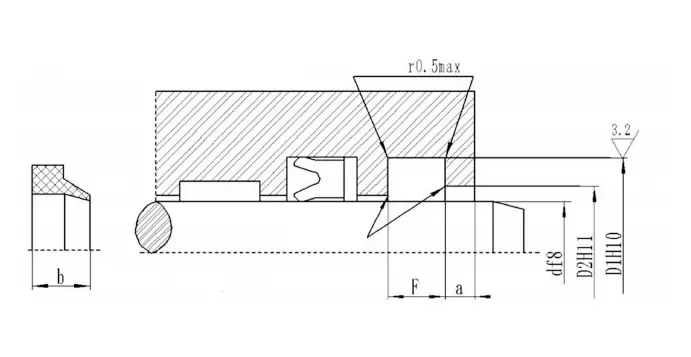

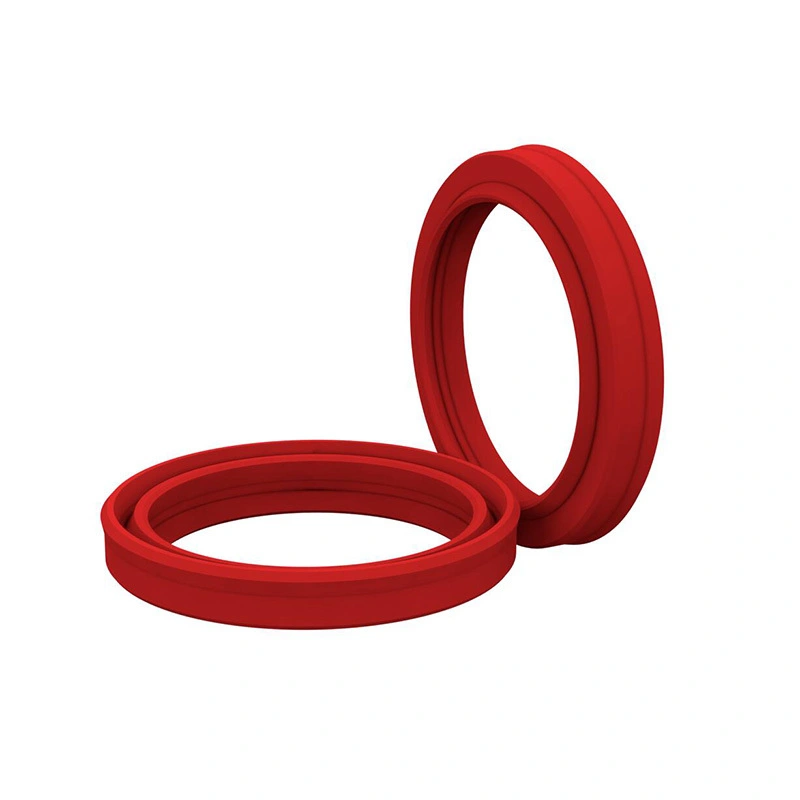

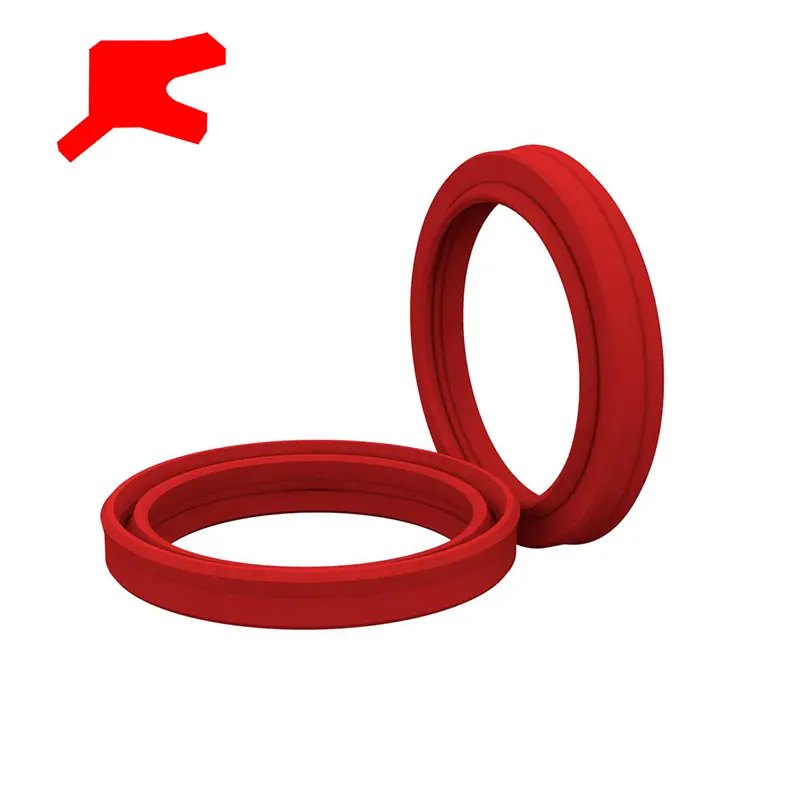

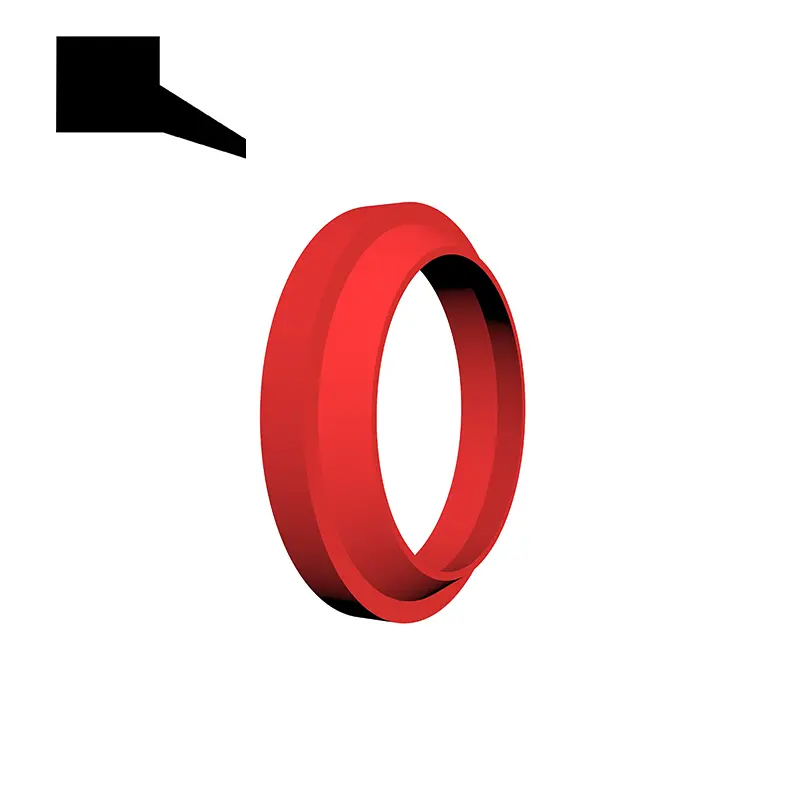

A forma di J e a forma di JA vengono utilizzati per le aste di pistone a cilindro idraulico alternativo o gli steli della valvola per raschiare la polvere. I materiali sono poliuretano (TPU/CPU) e gomma. Le scanalature e le dimensioni e le tolleranze del prodotto sono conformi a JB/T6657-93 e JB/T6656-93.
L'anello di polvere GSM viene utilizzato per impedire agli inquinanti esterni di miscelare nel sistema idraulico e nel sistema di tenuta e può riportare l'olio idraulico al sistema di lubrificazione senza perde verso l'esterno, che ha l'effetto della sigillatura ausiliaria. I materiali sono gomma di nitrile, fluorobber e poliuretano.

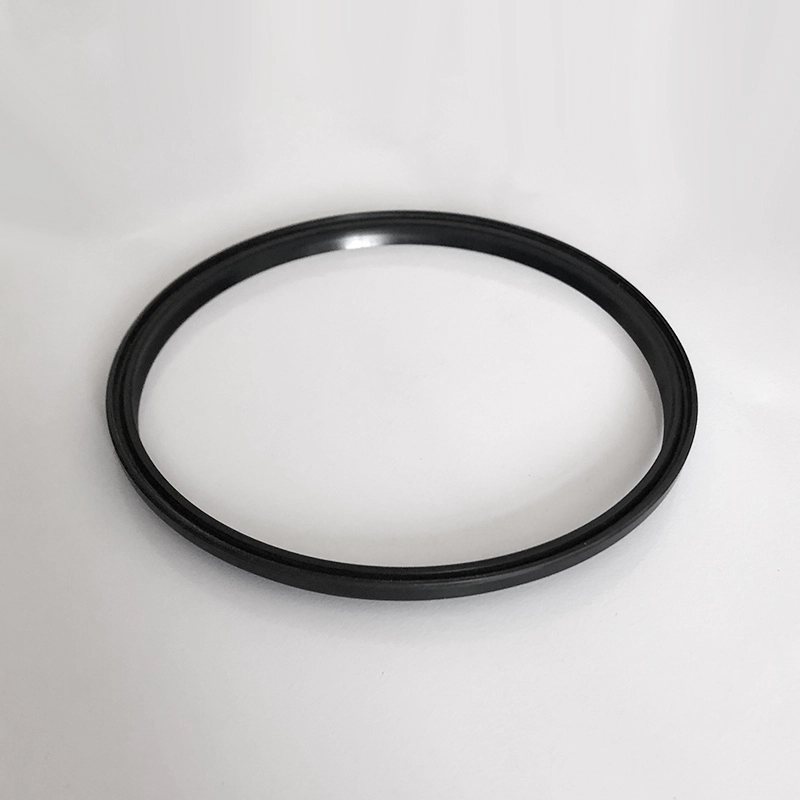

Gli anelli di polvere GP1 e GP6 vengono utilizzati per impedire agli inquinanti di miscelare nel sistema idraulico e nel sistema di tenuta. Il materiale è in gomma nitrile NBR e il fluororber FKM è selezionato ad alta temperatura. GP6 viene utilizzato principalmente per la sigillatura a prova di polvere di aste a pistoni di grande diametro.

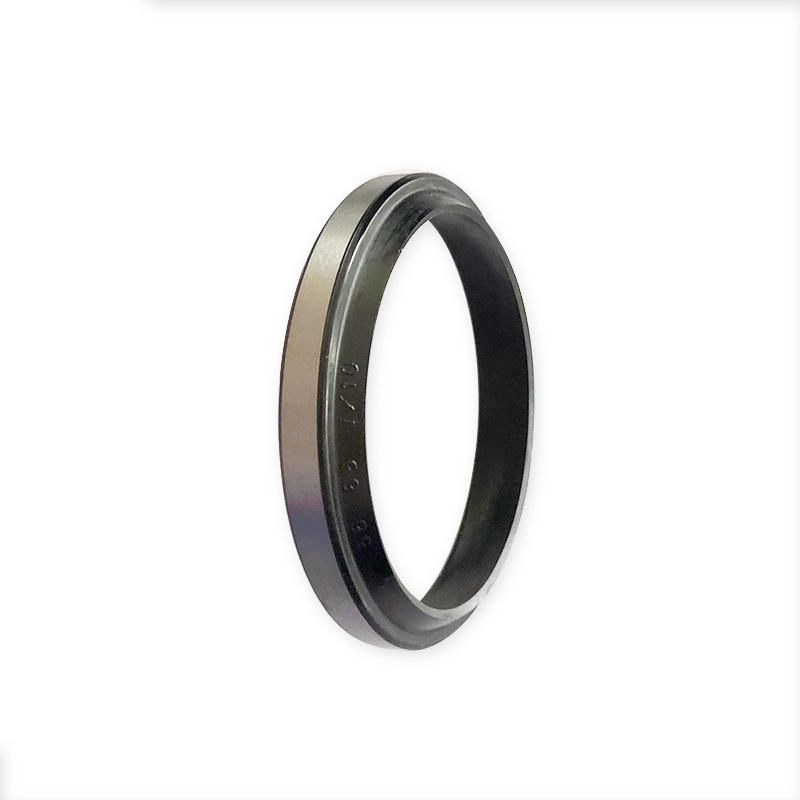

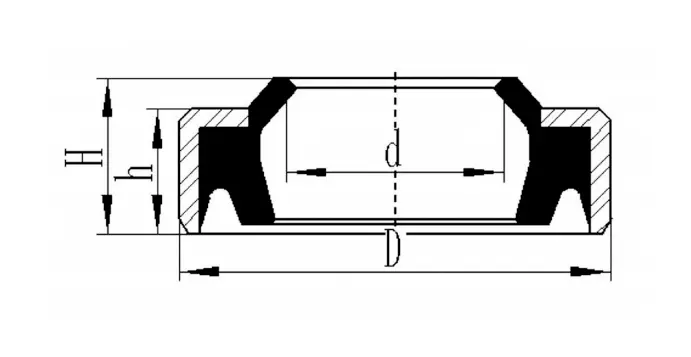

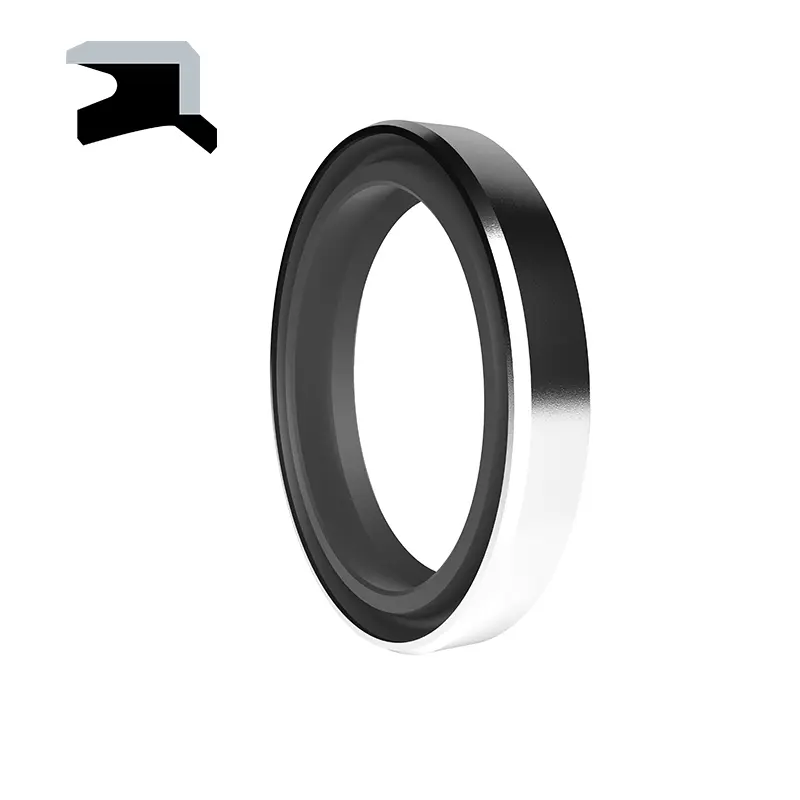

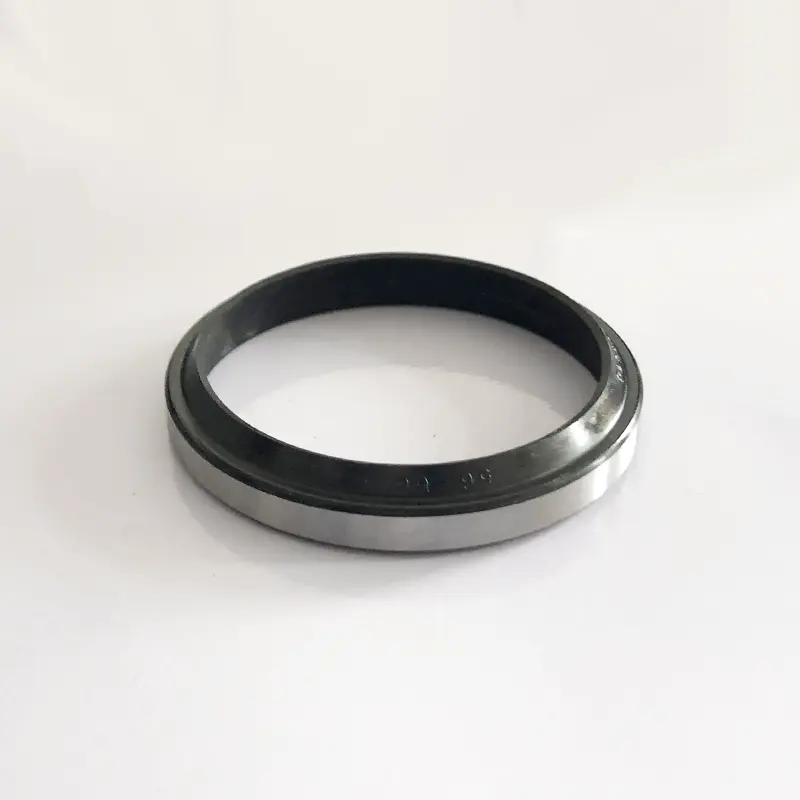

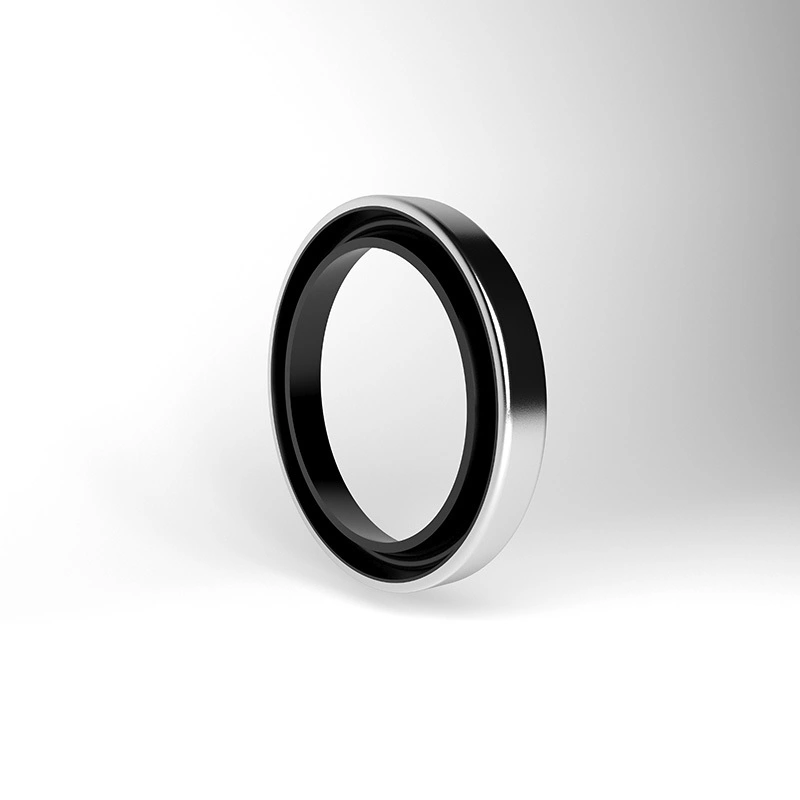

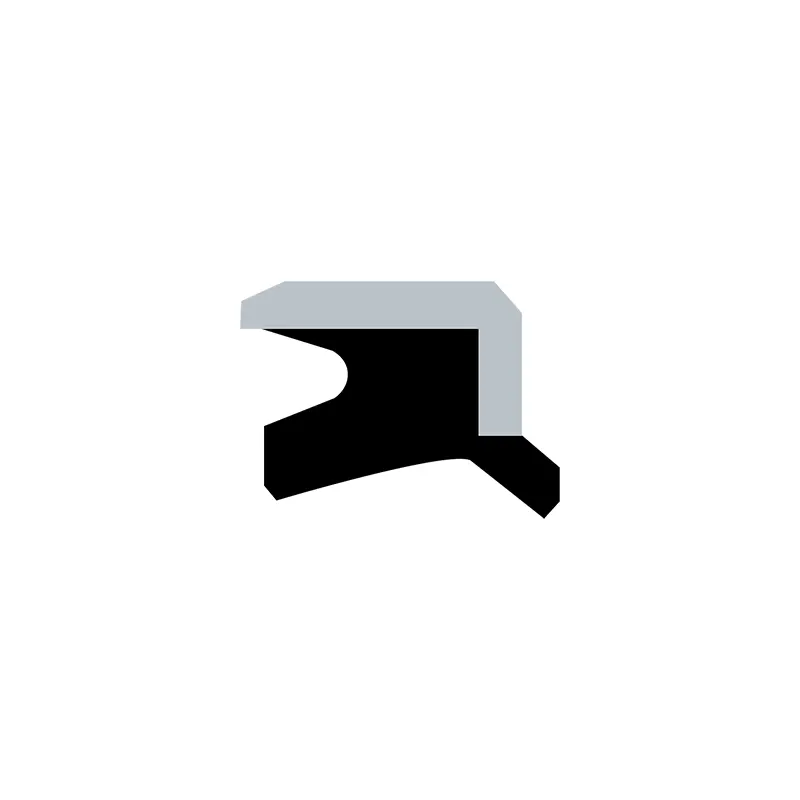

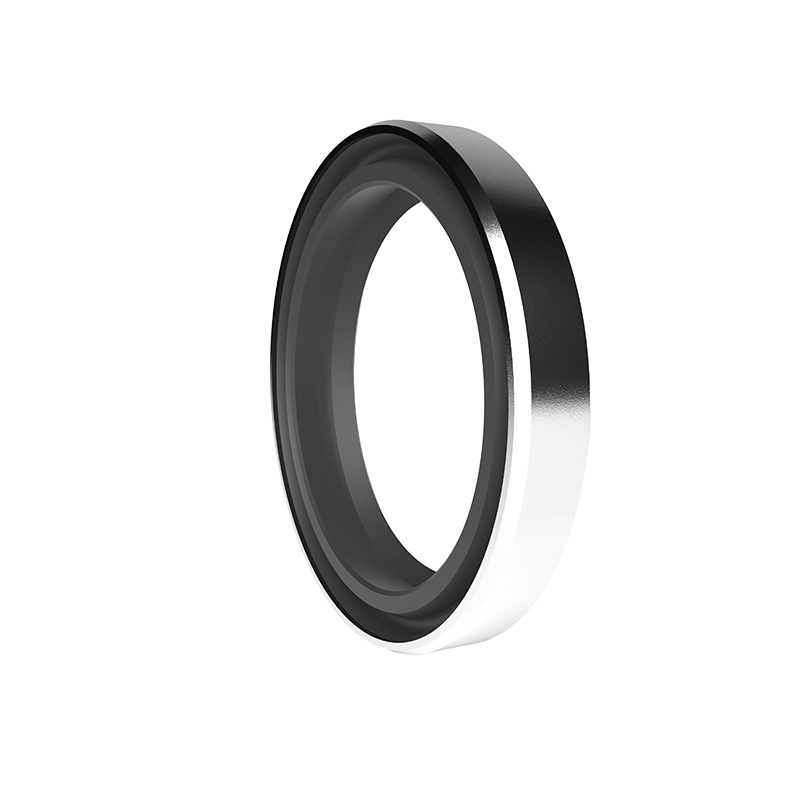

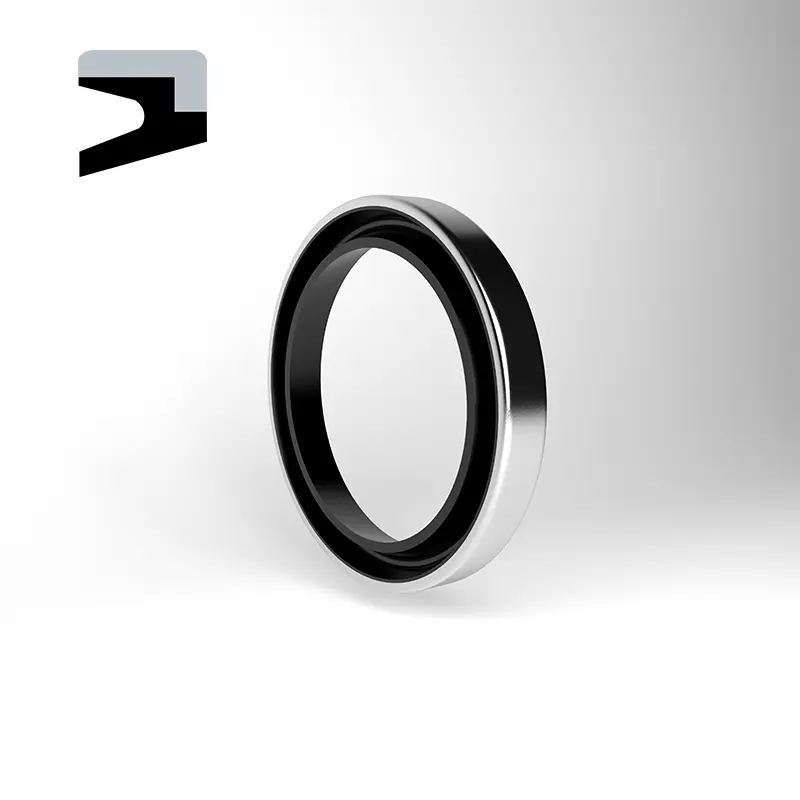

L'anello di polvere di tipo AF viene utilizzato per evitare che la polvere, lo sporco, la sabbia e i trucioli di metallo entrano nel cilindro idraulico. Ridurre il rischio di graffi causati da contaminanti esterni incorporati in elementi scorrevoli. L'eccellente effetto resistente alla polvere può essere ottenuto attraverso il design speciale del labbro anello a prova di polvere. L'anello ha le caratteristiche di una forte resistenza all'usura, piccola deformazione permanente e resistenza all'impatto meccanico esterno. L'anello a prova di polvere può essere saldamente installato nella posizione appropriata della scanalatura aperta assiale utilizzando l'adattamento dell'interferenza tra il diametro esterno della scanalatura di tenuta e del metallo. L'adattamento è a filo, quindi il labbro è altamente protettivo contro i danni causati da motivi esterni. Dal punto di vista ingegneristico, l'anello a prova di polvere di tipo AF è un dispositivo di sigillatura della testata adatto.
Funzionalità e applicazioni del prodotto:
Esempio di ordinazione:
Modello d'ordine RCF01-80-PTFE3-R01
RCF01-Model Diametro a 80 alberi PTFE3 Generale modificato PTFE R01 Materiale Matching Materiale Matching Codice
Nitrile Rubber (NBR)-R01 Fluororubber (FKM) -R02
Modello d'ordine RCF02-80-PTFE3-R01
Diametro RCF02-Model Diametro a 80 alberi PTFE3-Universal Modificato PTFE R01 Materiale con abbinamento Materiale
Nitrile Rubber (NBR)-R01 Fluororubber (FKM) -R02
Modello d'ordine RCF03-80-PTFE3-R01
Diametro RCF03-Model Diametro a 80 alberi PTFE3-Universal Modificato PTFE R01 Materiale Materiale Matching Codice
Nitrile Rubber (NBR)-R01 Fluororubber (FKM) -R02
Modello d'ordine RCF04-80-PTFE3-R01
RCF04-Model Diametro a 80 alberi PTFE3-Universal Modificato PTFE R01 Materiale Materiale Matching Materiale
In gomma nitrile (NBR) -R01 Fluorobber (FKM) -R02
Modello d'ordine RCF05-80-PTFE3-R01
RCF05-Model Diametro a 80 alberi PTFE3 Generale modificato PTFE RO1 MATHEMA MATERIALE MATRICHE
In gomma nitrile (NBR) -R01 Fluorobber (FKM) -R02
Modello d'ordine: DHS-130*143*8/9.5-R01 D*D1*G/H
Sigillo di polvere di tipo J.
Sigillo di polvere di tipo ja
GSM
La guarnizione della polvere GSM è contrassegnata con il numero dell'ordine, Esempio: GSM4048 Diametro 40-albero D 48-GROOVE Diametro inferiore D
GP1

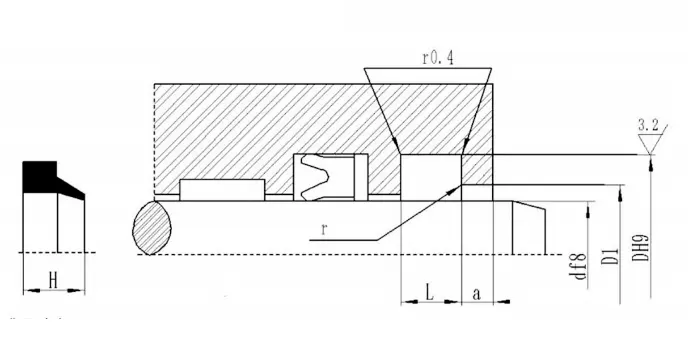

Esempio di marcatura: GP1-70*82*4/8 Model-d*D*L/H
GP6
Metodo di marcatura: GP6-70*80.6*5.3/7 Model-d*D*L/H
DI
Dkb
Specifiche

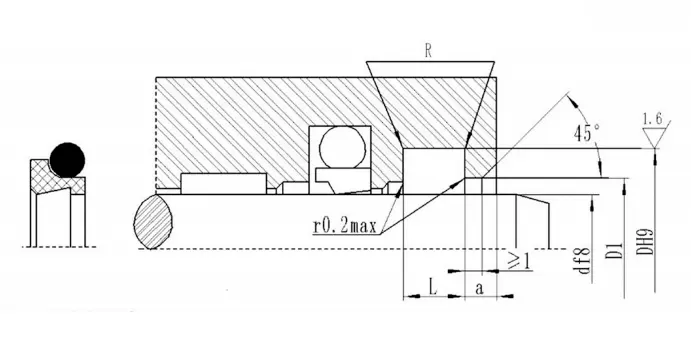

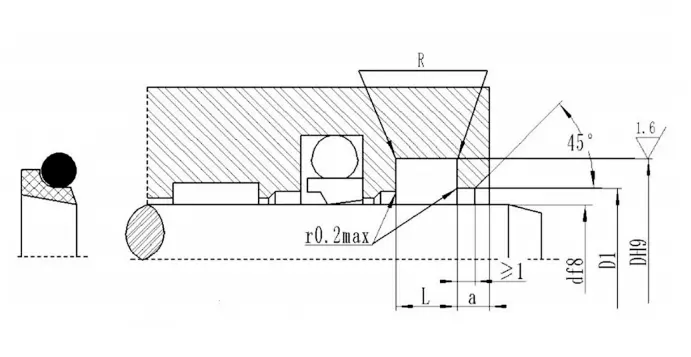

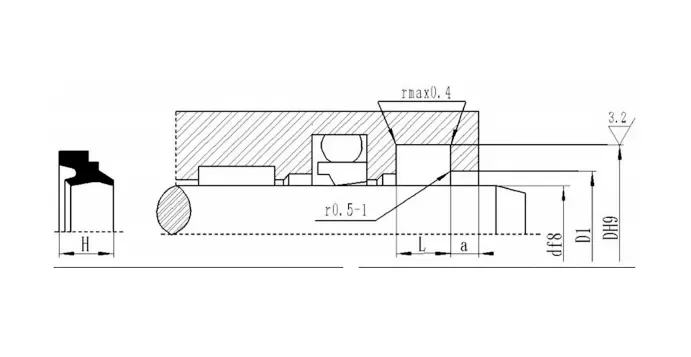

RCF01| Intervallo di diametro dell'albero D F8 |
Diametro del groove D H9 |
Larghezza della scanalatura L+0.2 |
Diametro del foro aperto D1H11 | Larghezza del foro aperto a≥ |
Angoli arrotondati R≤ |
Diametro del filo dell'o-ring DO |
| 19 ~ 39 | D+7,6 | 4.2 | D+1.5 | 3 | 0.8 | 2.65 |
| 40 ~ 69 | D+8.8 | 6.3 | D+1.5 | 3 | 0.8 | 2.65 |
| 70 ~ 139 | D+12.2 | 8.1 | D+2.0 | 4 | 0.8 | 3.55 |
| 140 ~ 399 | D+16.0 | 9.5 | D+2,5 | 5 | 1.5 | 5.30 |
| 400 ~ 649 | D+24,0 | 14.0 | D+2,5 | 8 | 1.5 | 7.00 |
| 650 ~ 1500 | D+27.3 | 16.0 | D+2,5 | 10 | 2.0 | 8.60 |
| Intervallo di diametro dell'albero D F8 |
Diametro del groove D H9 |
Larghezza della scanalatura L+0.2 |
Diametro del foro aperto D1H11 | Larghezza del foro aperto a≥ |
Angoli arrotondati R≤ |
Diametro del filo dell'o-ring DO |
| 4 ~ 11 | D+4.8 | 3.7 | D+1.5 | 2 | 0.4 | 1.80 |
| 12 ~ 64 | D+6.8 | 5.0 | D+1.5 | 2 | 0.7 | 2.65 |
| 65 ~ 250 | D+8.8 | 6.0 | D+1.5 | 3 | 1.0 | 3.55 |
| 251 ~ 420 | D+12.2 | 8.4 | D+2.0 | 4 | 1.5 | 5.30 |
| 421 ~ 650 | D+16.0 | 11.0 | D+2.0 | 4 | 1.5 | 7.00 |
| 651 ~ 1500 | D+20,0 | 14.0 | D+2,5 | 5 | 2.0 | 8.60 |

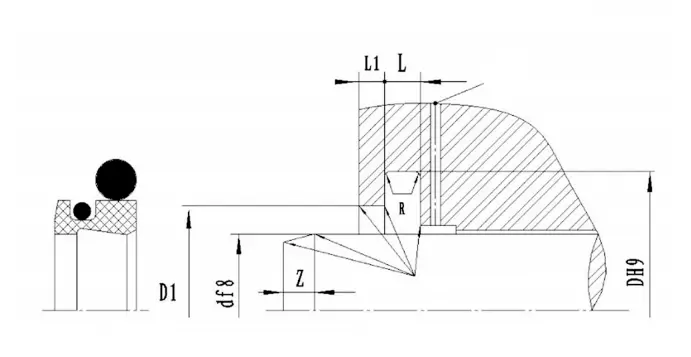

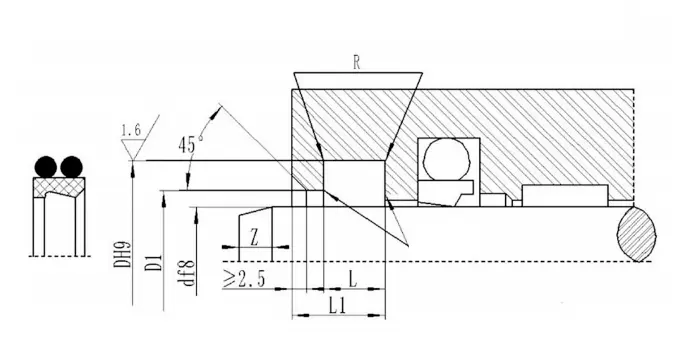

| Intervallo di diametro dell'albero D F8 |
Diametro del groove Dh9 |
Diametro del passo D1 H11 |
Larghezza della scanalatura L+0.2 |
Larghezza complessiva L1 |
Angoli arrotondati Rmax |
Lunghezza del smistamento Zmin |
| 20 ~ 39,9 | D+7,6 | D+1 | 4.2 | 8.2 | 0.4 | 3 |
| 40 ~ 69,9 | D+8.8 | D+1.5 | 6.3 | 10.3 | 1.2 | 4 |
| 70 ~ 139,9 | D+12.2 | D+2.0 | 8.1 | 12.1 | 2 | 6 |
| 140 ~ 399,9 | D+16.0 | D+2.0 | 11.5 | 15.5 | 2 | 8 |
| 400 ~ 649,9 | D+24,0 | D+2,5 | 15.5 | 19.5 | 2 | 10 |
| 650 ~ 1000 | D+27.3 | D+2,5 | 18.0 | 23.0 | 2 | 12 |
| Intervallo di diametro dell'albero D F8 |
Diametro del groove Dh9 |
Diametro del passo D1 H11 |
Larghezza della scanalatura L+0.2 |
Larghezza laterale L1 |
Angoli arrotondati Rmax |
Lunghezza del smistamento Zmin |
| 100 ~ 229 | d+22.2 | D+10.7 | 6.3 | 4.2 | 1.2 | 6 |
| 230 ~ 299 | D+24.2 | D+10.7 | 6.3 | 4.2 | 1.2 | 8 |
| 300 ~ 629 | D+33,0 | D+15.1 | 8.1 | 6.3 | 1.2 | 10 |
| 630 ~ 1000 | D+36.5 | D+15.1 | 9.5 | 6.3 | 2 | 12 |

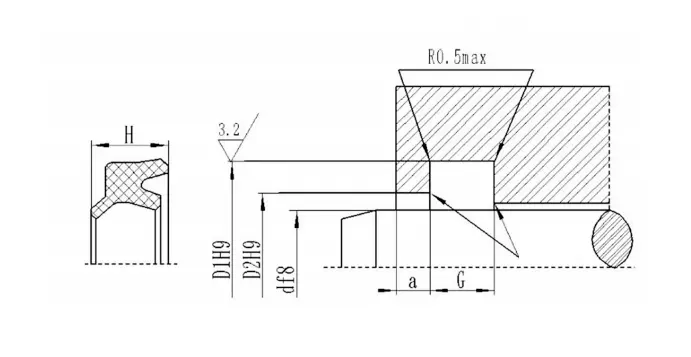

| Numero di prodotto | d | D1 | H | G+0.3 | D2 | a |
| DHS 12 | 12 | 20 | 6 | 5 | 16.3 | 2 |
| DHS 14 | 14 | 22 | 6 | 5 | 18.3 | 2 |
| DHS 16 | 16 | 24 | 6 | 5 | 20.3 | 2 |
| DHS 18 | 18 | 26 | 6 | 5 | 22.3 | 2 |
| DHS 20 | 20 | 28 | 6 | 5 | 24.3 | 2 |
| DHS 22 | 22 | 30 | 6 | 5 | 26.3 | 2 |
| DHS 25 | 25 | 33 | 6 | 5 | 29.3 | 2 |
| DHS 28 | 28 | 36 | 6 | 5 | 32.3 | 2 |
| DHS 30 | 30 | 38 | 6.5 | 6 | 34 | 2 |
| DHS 32 | 32 | 40 | 6.5 | 6 | 36 | 2 |
| DHS 35 | 35 | 43 | 6.5 | 6 | 39 | 2 |
| DHS 38 | 38 | 46 | 6.5 | 6 | 42 | 2 |
| DHS 40 | 40 | 48 | 6.5 | 6 | 44 | 2 |
| DHS 45 | 45 | 53 | 6.5 | 6 | 49 | 2 |
| DHS 48 | 48 | 56 | 6.5 | 6 | 52 | 2 |
| DHS 50 | 50 | 58 | 6.5 | 6 | 54 | 2 |
| DHS 55 | 55 | 63 | 6.5 | 6 | 59 | 2 |
| DHS 56 | 56 | 64 | 6.5 | 6 | 60 | 2 |
