Guarni a bordo del pistone idraulico

Ruichen Seals ha una vasta esperienza nella produzione e nello sviluppo di foche e materiali di tenuta. Le nostre guarnizioni a bordo del pistone idraulico includono una varietà di modelli diversi. È possibile fare una scelta adatta in base alle informazioni dettagliate di seguito o contattarci per ottenere una soluzione di tenuta più adatta e personalizzata.

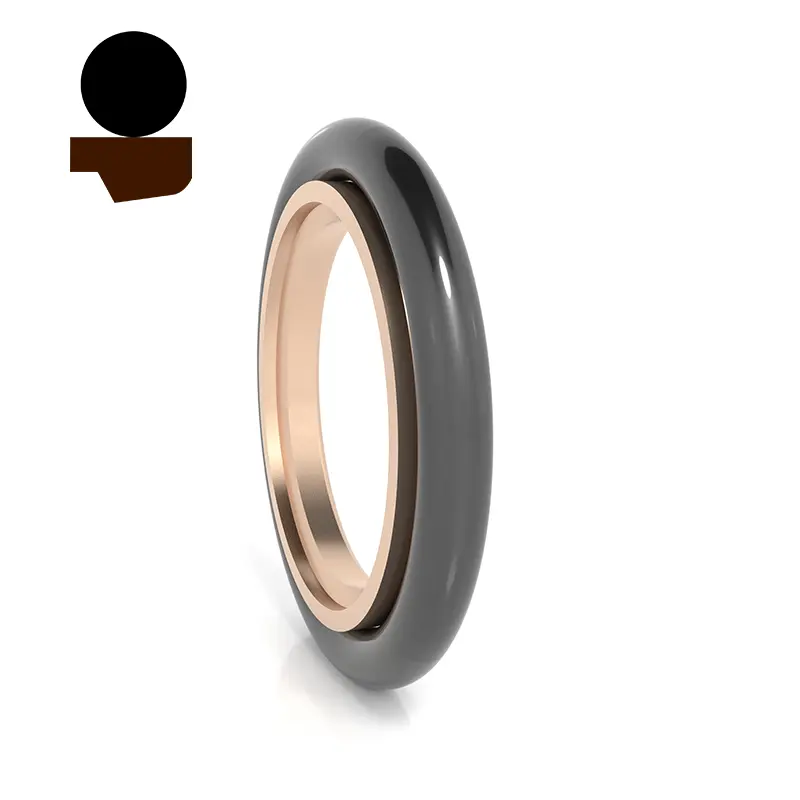

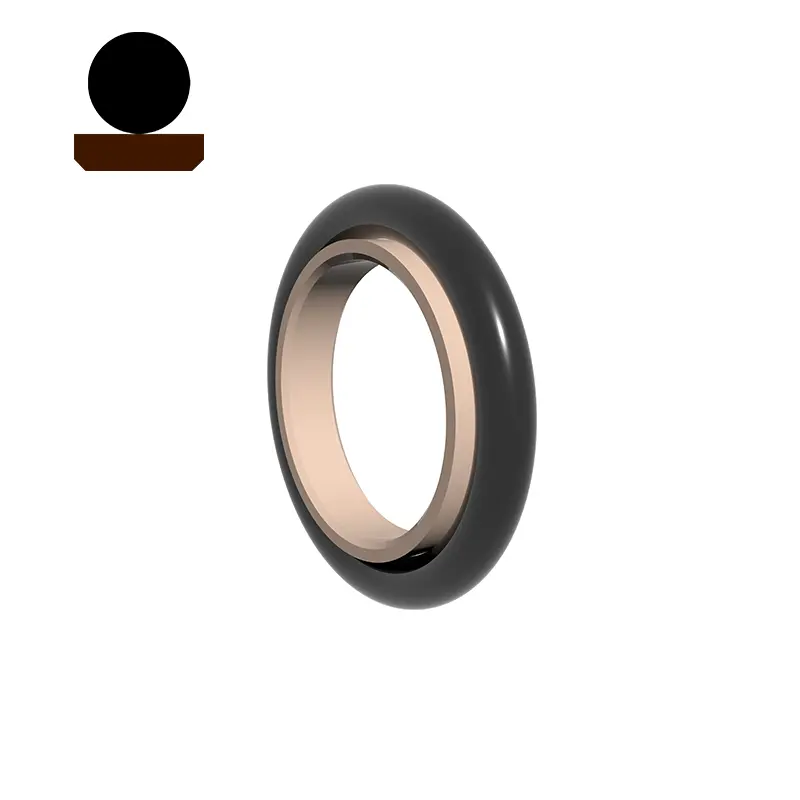

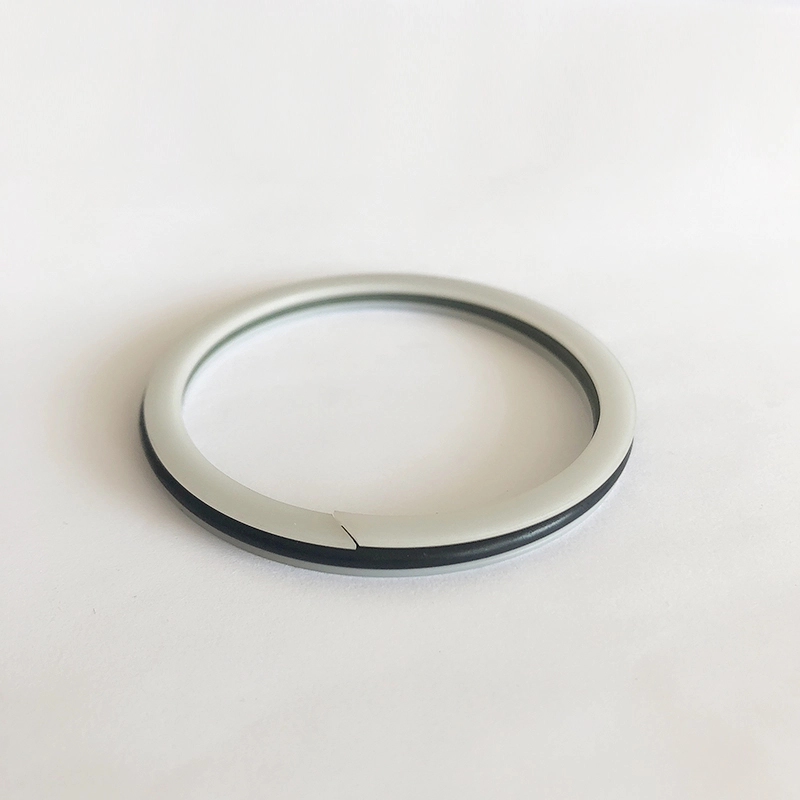

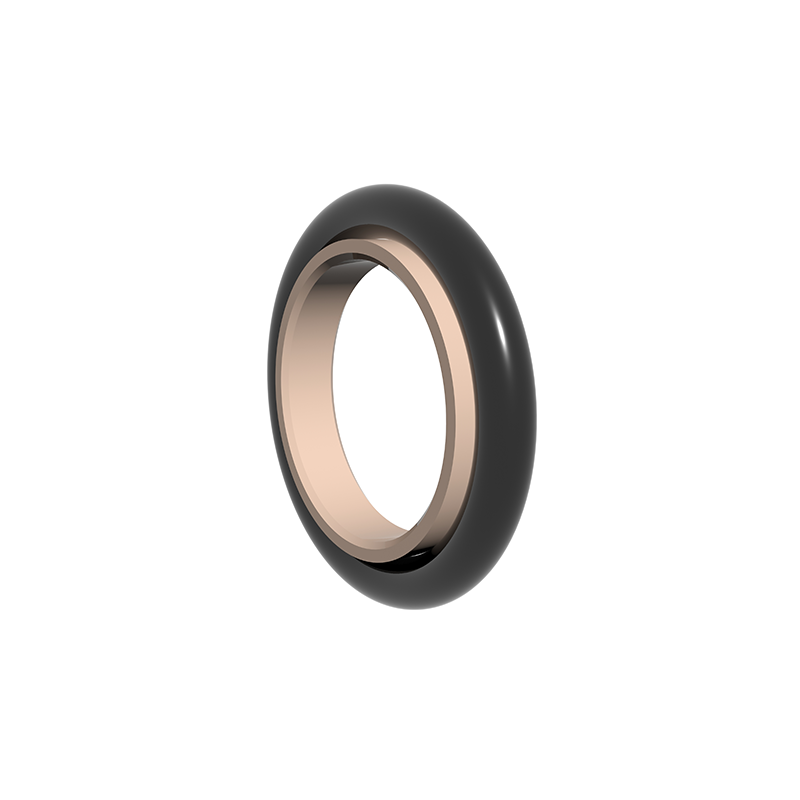

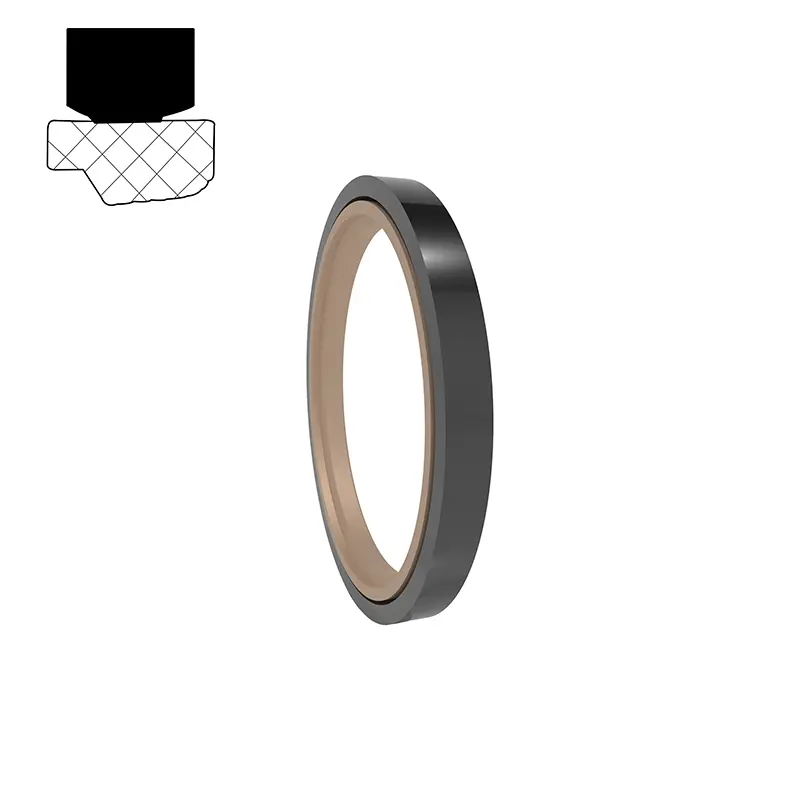

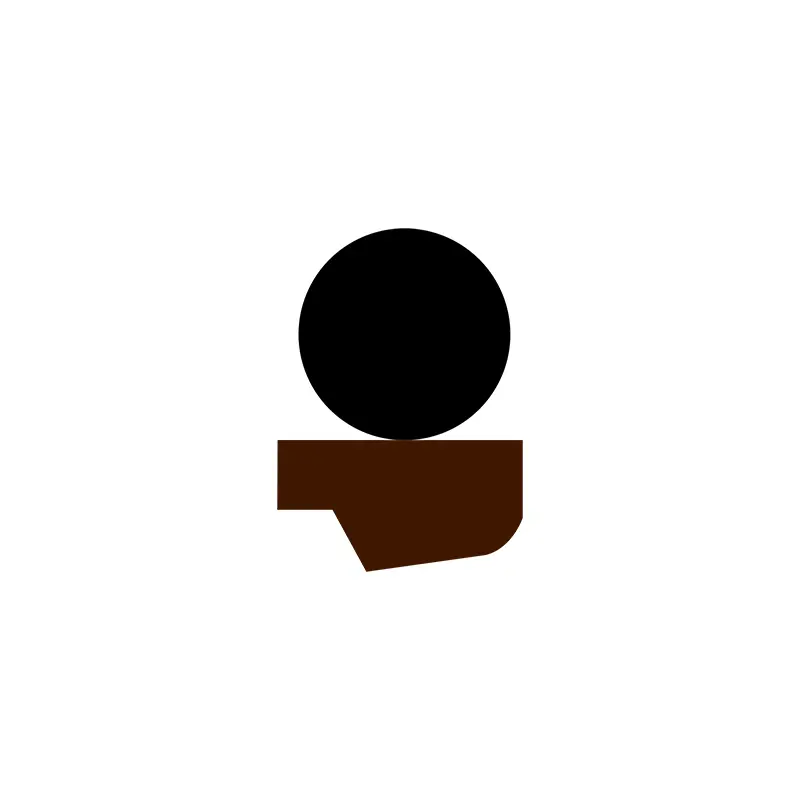

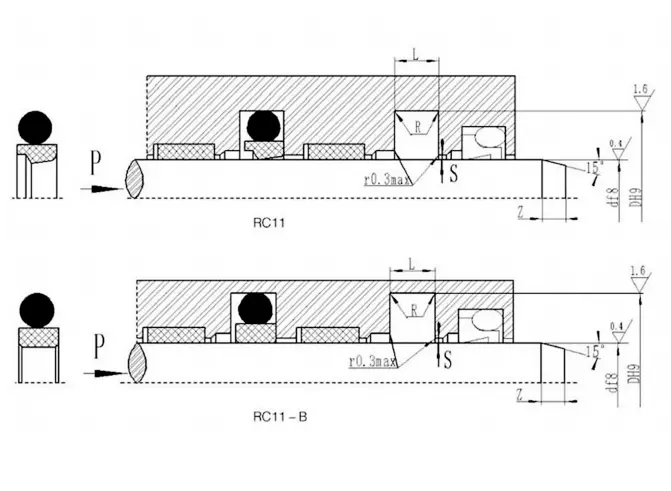

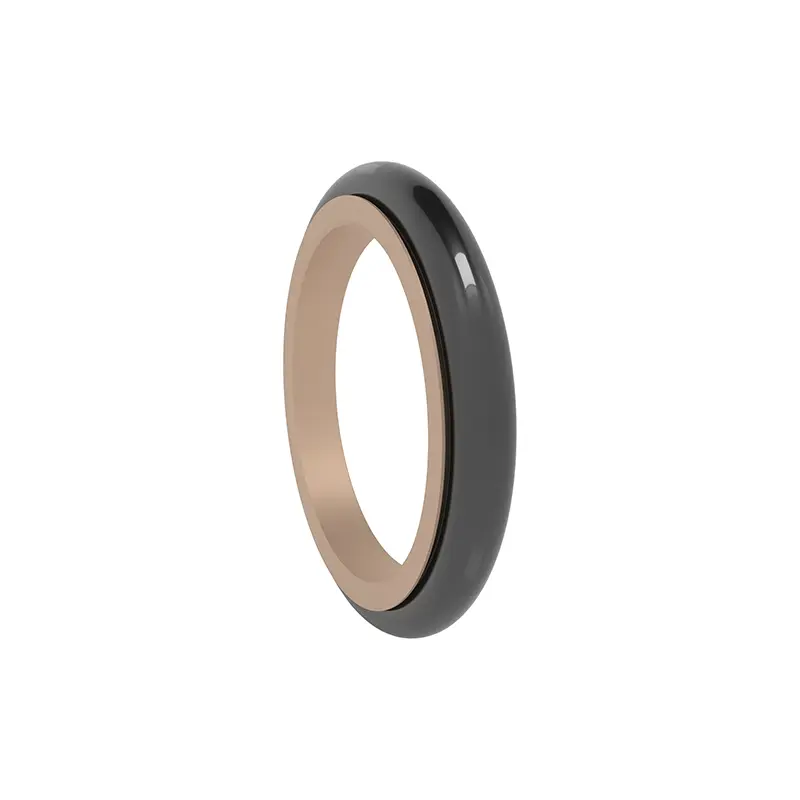

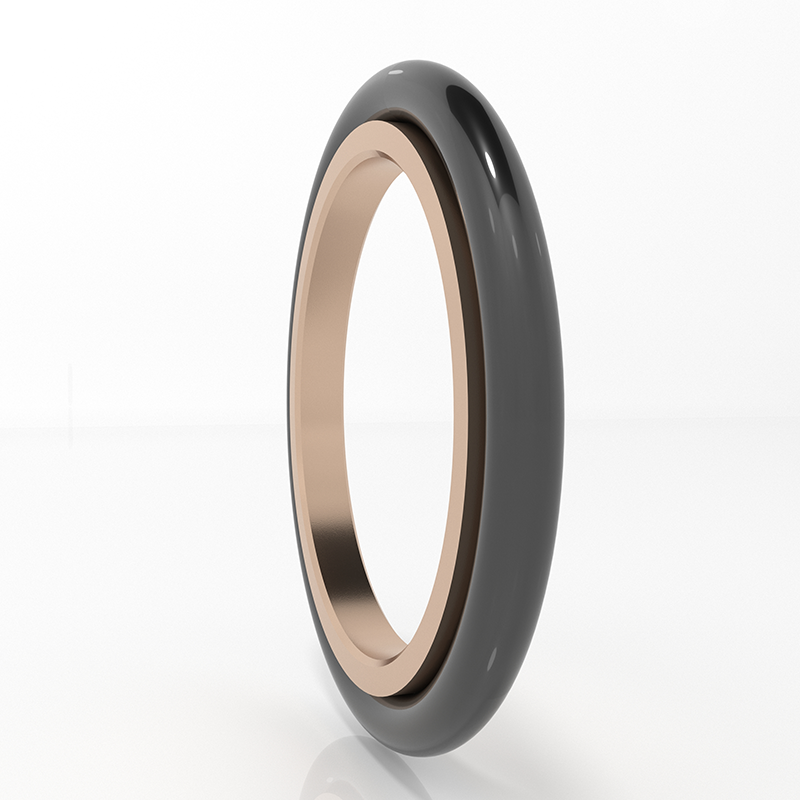

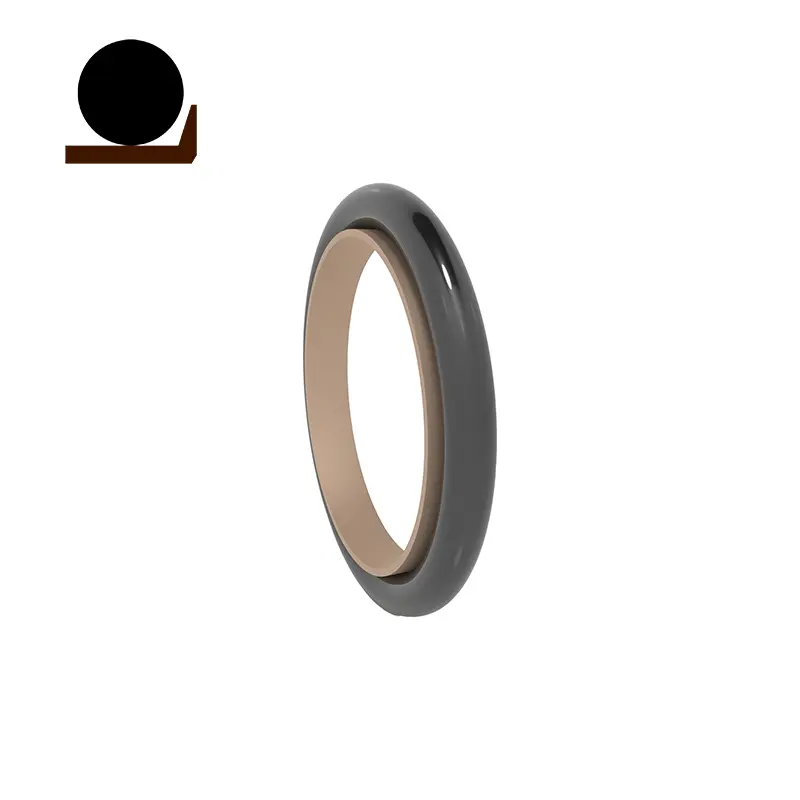

RC11 è composto da un anello di tenuta a gradini PTFE riempito e un anello di gomma a forma di O, adatto alla sigillatura a pressione di un senso di sola andata del movimento idraulico.

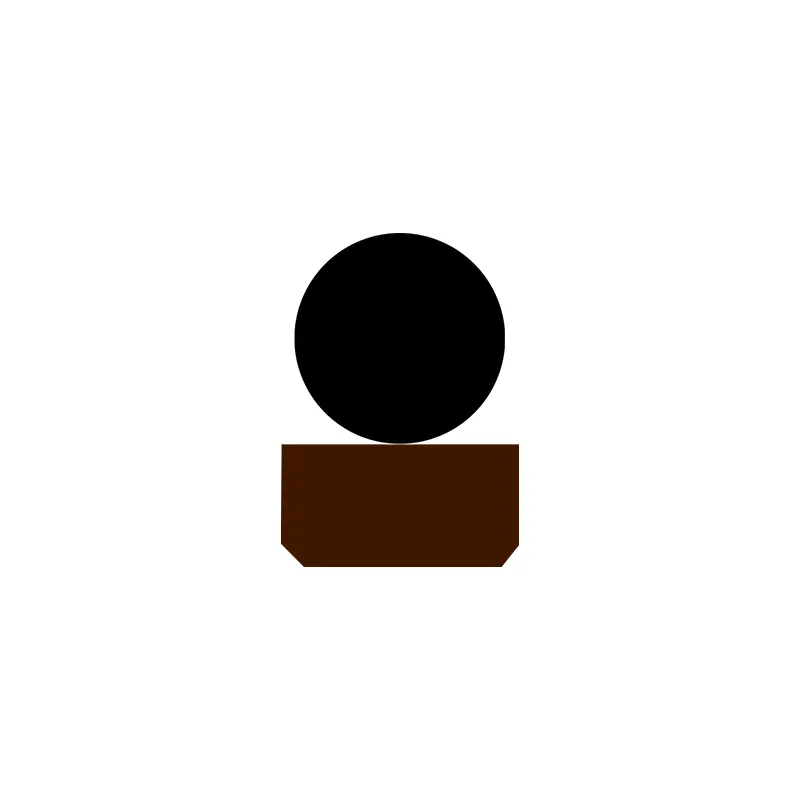

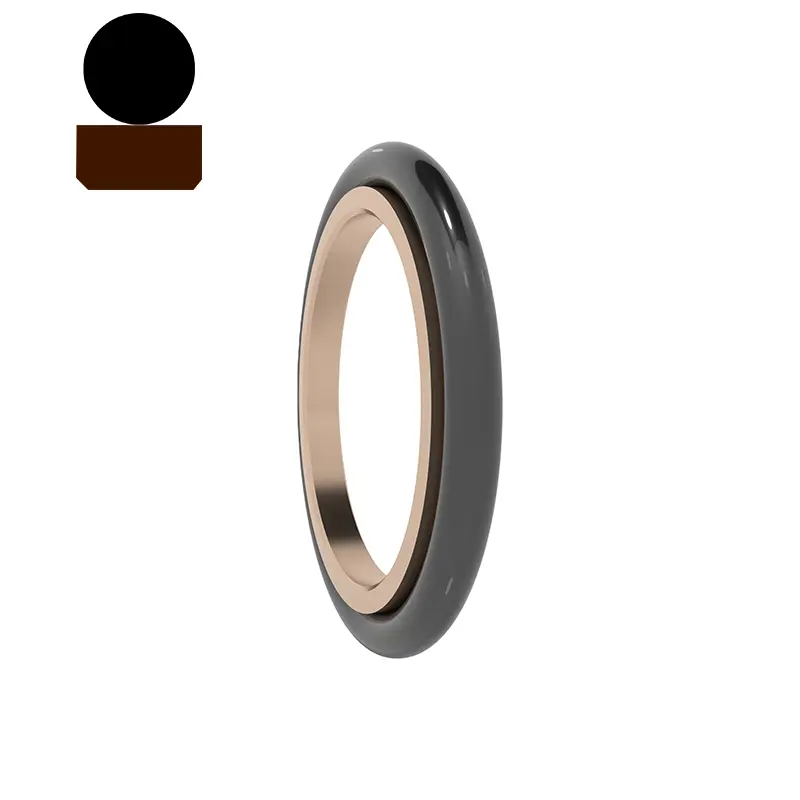

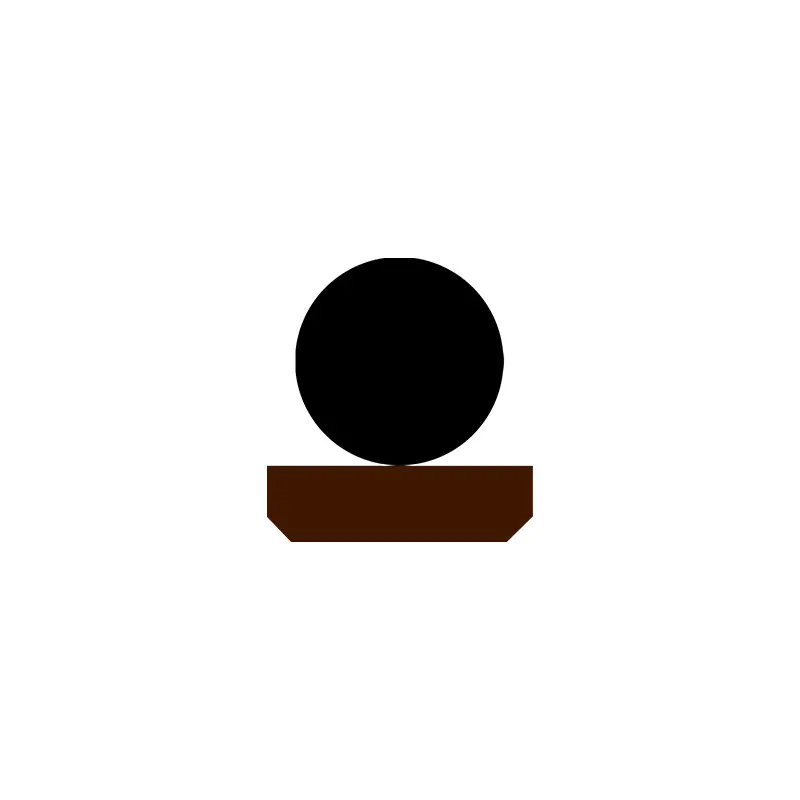

RC11-B è composto da un anello di tenuta rettangolare PTFE riempita e un anello di gomma a forma di O, adatto per la tenuta a pressione a due vie idraulica. L'o-ring fornisce forza radiale e compensa l'usura dell'anello di tenuta. Viene generalmente usato insieme a un anello guida. Le scale divise (aperte) devono essere utilizzate per diametri a bastoni inferiori a 30 mm. Caratteristiche:

1. Attrito basso, piccola resistenza di partenza, movimento regolare, attrito uguale dinamico e statico, nessun striscio;

2. stabilità di pressione molto elevata in pressione e condizioni difficili;

3. High Life, può essere utilizzato per i sigilli di lubrificazione senza olio;

4. Può essere utilizzato per sigillare i media a bassa viscosità come l'acqua;

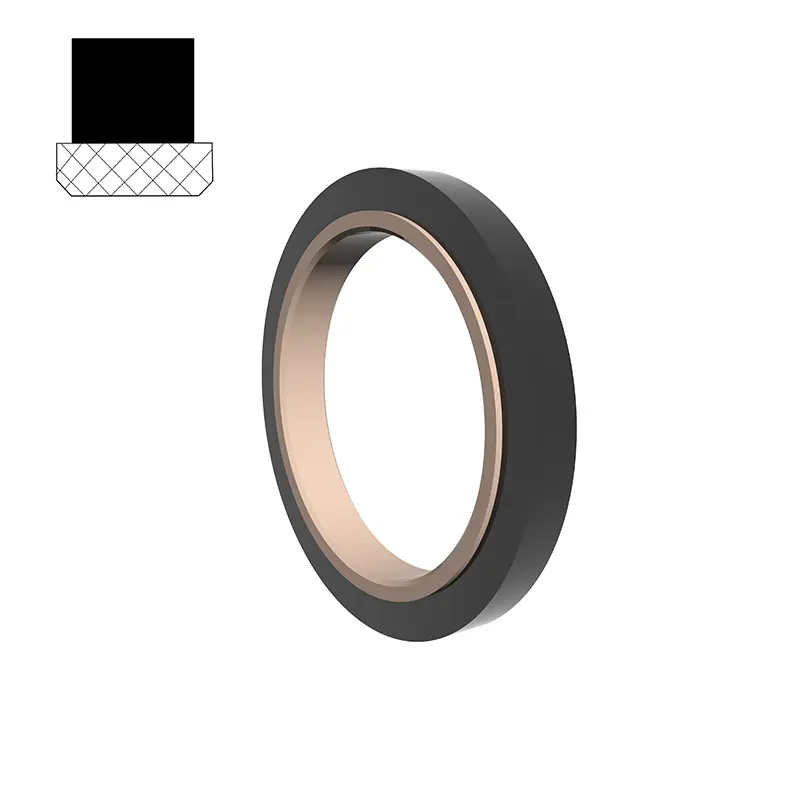

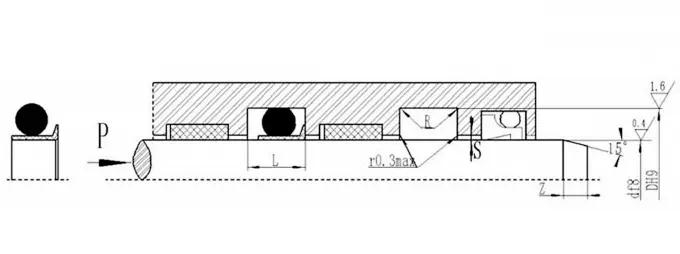

RC12 è composto da un anello di tenuta a gradini PTFE riempito e un anello di gomma rettangolare, adatto alla sigillatura a pressione a pressione di un senso idraulica. L'anello rettangolare fornisce forza radiale e compensa l'usura dell'anello di tenuta. Viene generalmente usato insieme a un anello guida. Le scale divise (aperte) devono essere utilizzate per diametri a bastoni inferiori a 30 mm. È utilizzato principalmente in attrezzature idrauliche pesanti.

Caratteristiche:

1. Attrito basso, piccola resistenza di partenza, movimento regolare, attrito uguale dinamico e statico, nessun striscio;

2. stabilità di pressione molto elevata in pressione e condizioni difficili;

3. High Life, può essere utilizzato per i sigilli di lubrificazione senza olio;

4. Può essere utilizzato per sigillare i media a bassa viscosità come l'acqua;

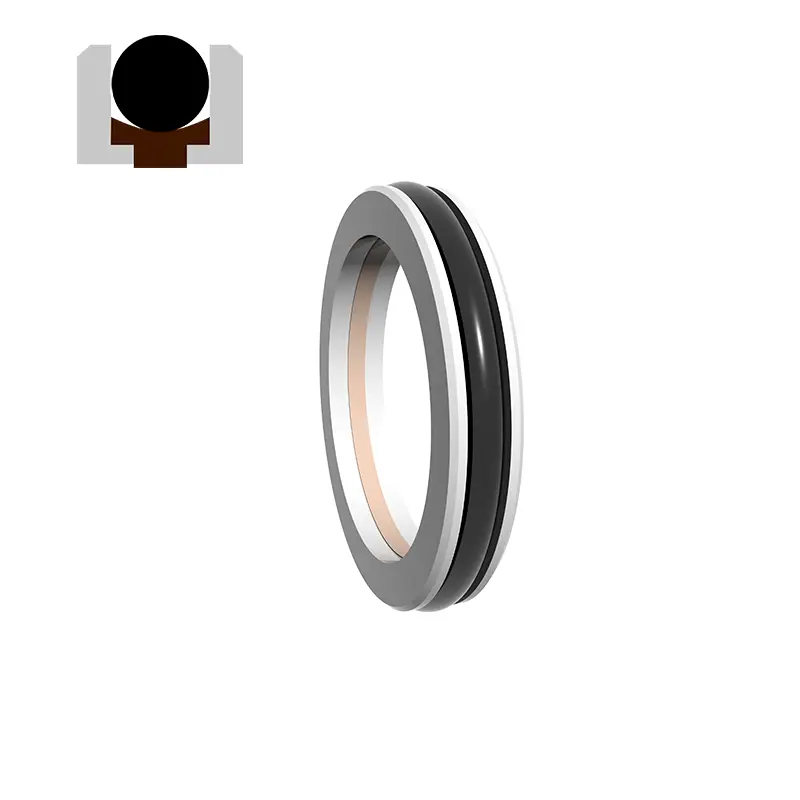

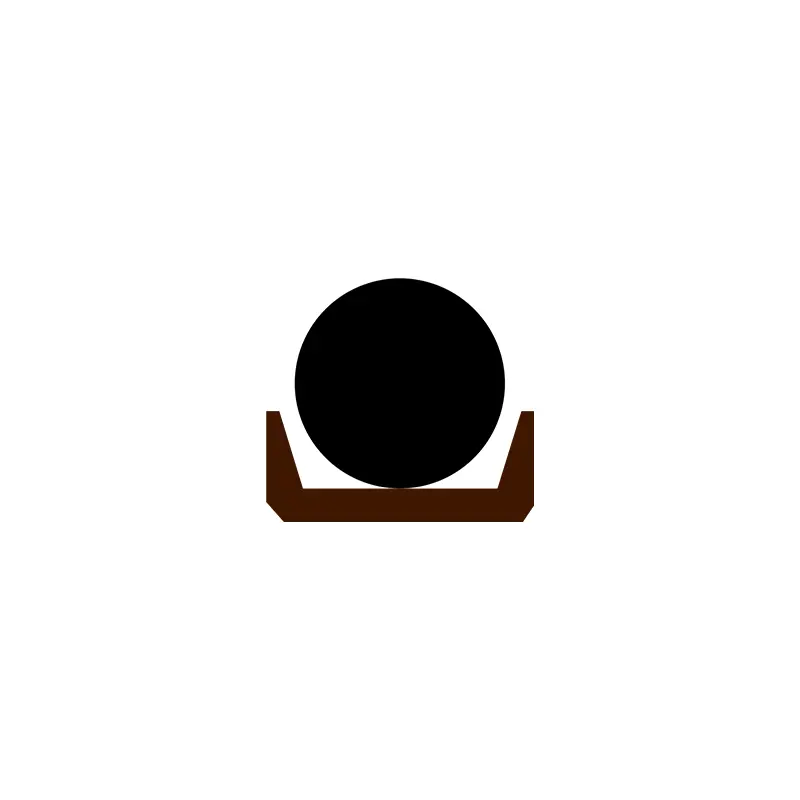

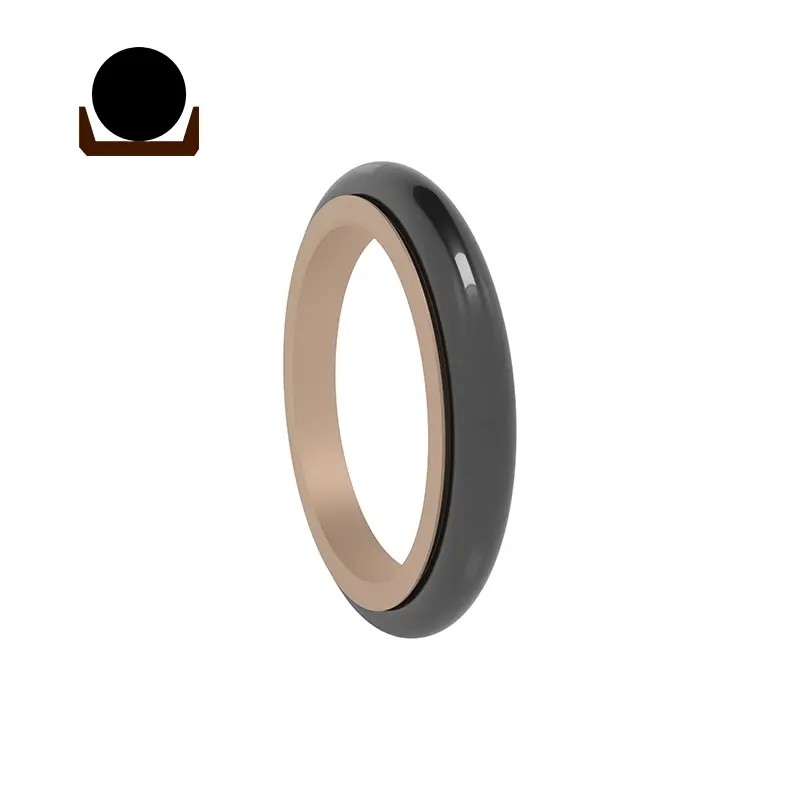

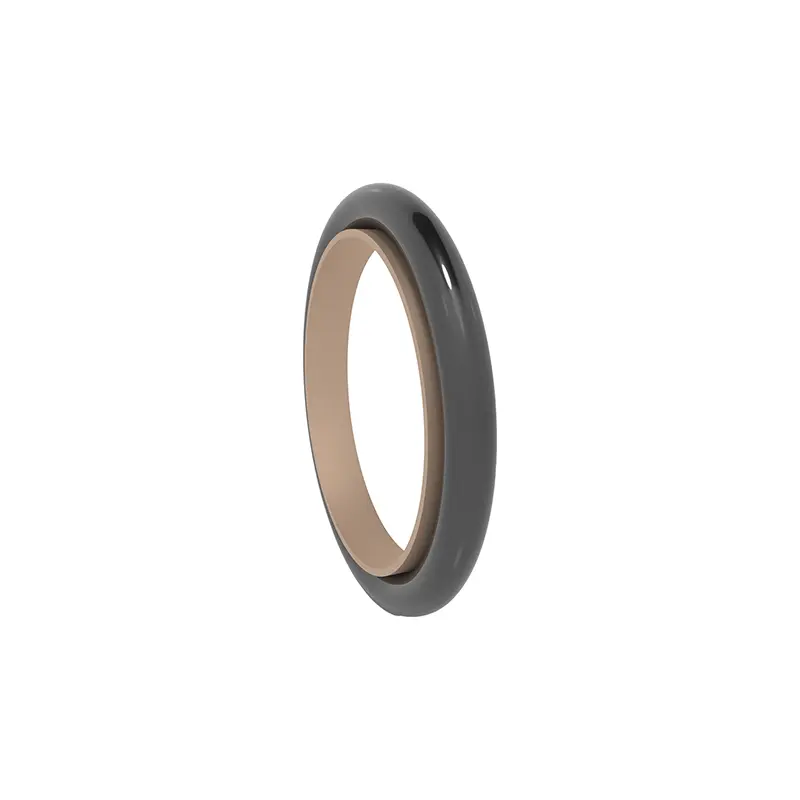

SPNC/RC13 è composto da un anello di tenuta a forma di cappuccio PTFE e un anello di gomma a forma di O, adatto alla tenuta di pressione bidirezionale del movimento idraulico e pneumatico. L'anello a forma di O fornisce forza radiale e compensa l'usura dell'anello di tenuta. L'anello di tenuta adotta un sottile design del labbro, che ha una buona capacità di compensazione di follow-up, quindi le prestazioni di tenuta sono buone e possono essere installate nella scanalatura dell'anello GB12350. Le scale divise (aperte) devono essere utilizzate per diametri a bastoni inferiori a 30 mm. Caratteristiche:

1. Può essere utilizzato sia per idraulico che pneumatico e può essere utilizzato per la tenuta di pressione bidirezionale;

2. Attrito basso, piccola resistenza di partenza, movimento regolare, attrito uguale dinamico e statico e nessun striscio;

3. Lunga vita, può essere utilizzato per i sigilli di lubrificazione senza olio;

4. Piccolo spazio strutturale, facile installazione e manutenzione;

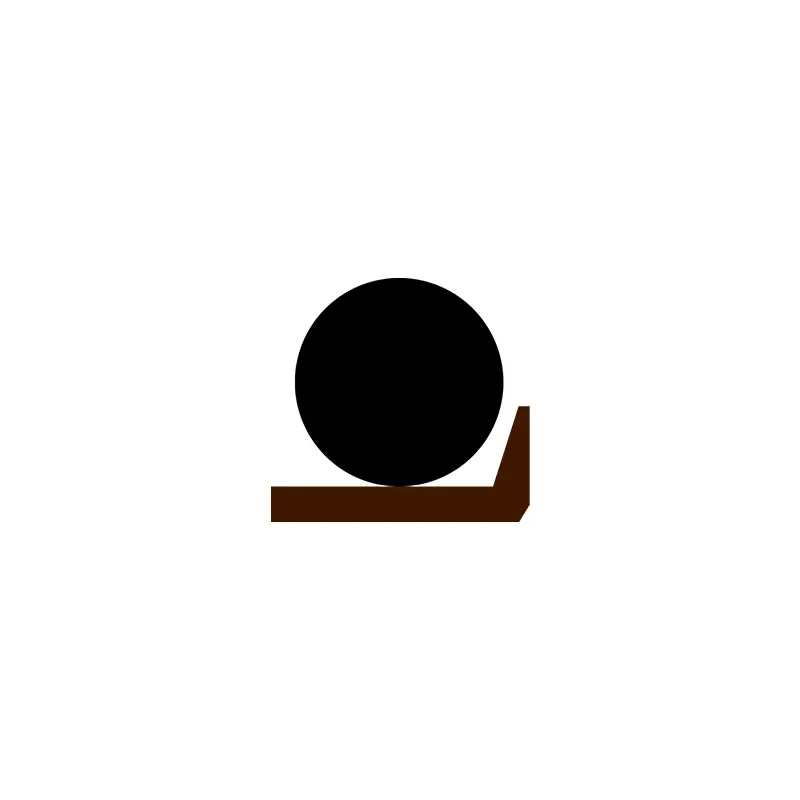

RC14 è composto da un anello di tenuta triangolare PTFE e un anello di gomma a forma di O, adatto alla sigillatura a pressione a una via idraulica e pneumatica. L'o-ring fornisce forza radiale e compensa l'usura dell'anello di tenuta. Poiché l'anello di tenuta adotta un design a labbra sottile, la capacità di compensazione di follow-up è migliore, quindi le prestazioni di sigillatura sono buone. La scanalatura divisa (aperta) deve essere utilizzata per diametri a bastoni inferiori a 30 mm. Caratteristiche:

1. Può essere usato sia per idraulico che pneumatico;

2 Attrito basso, piccola resistenza di partenza, movimento regolare, attrito uguale dinamico e statico, nessun striscio;

3. Lunga vita, può essere utilizzato per i sigilli di lubrificazione senza olio;

4. Piccolo spazio strutturale, facile installazione e manutenzione;

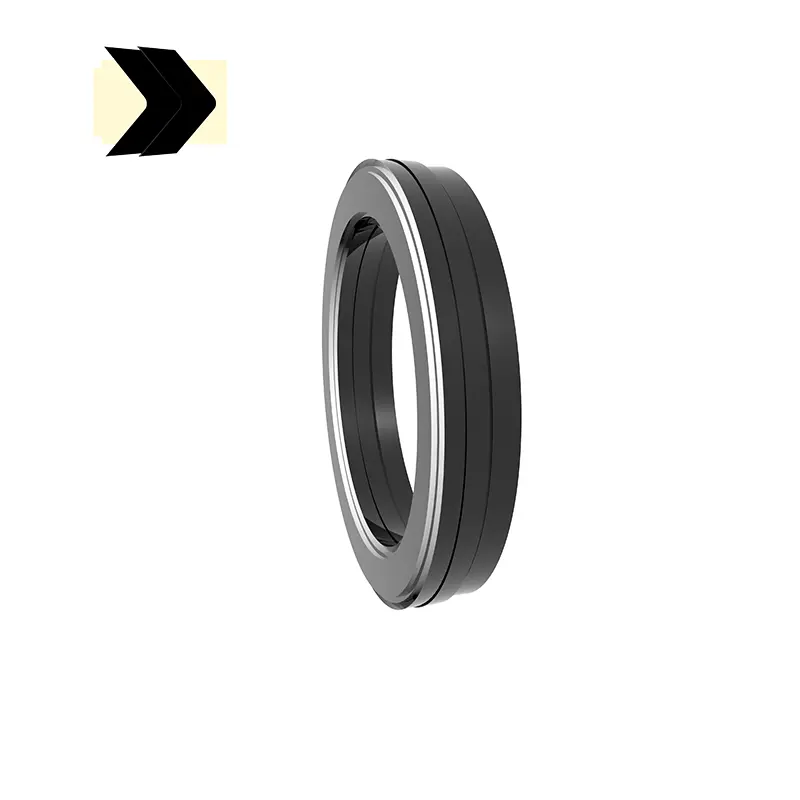

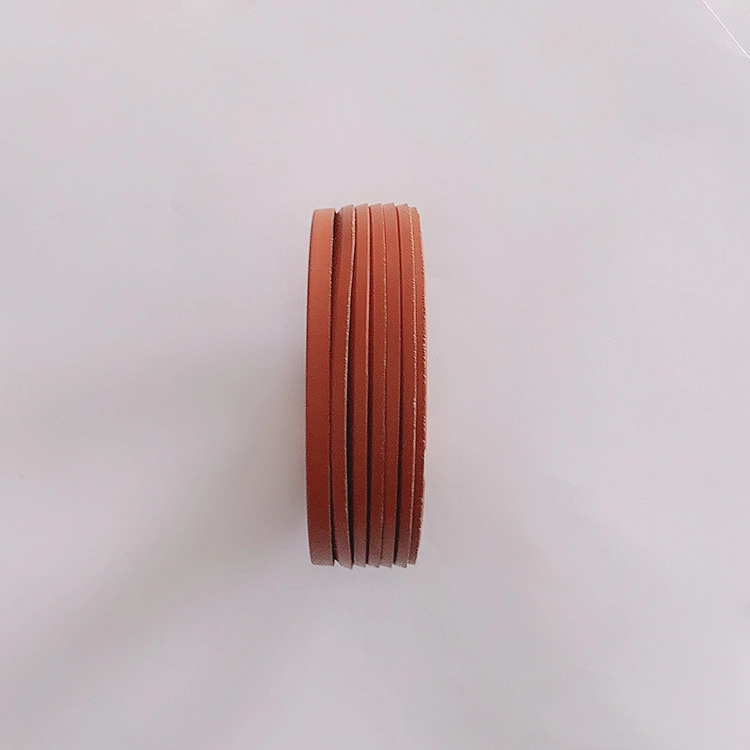

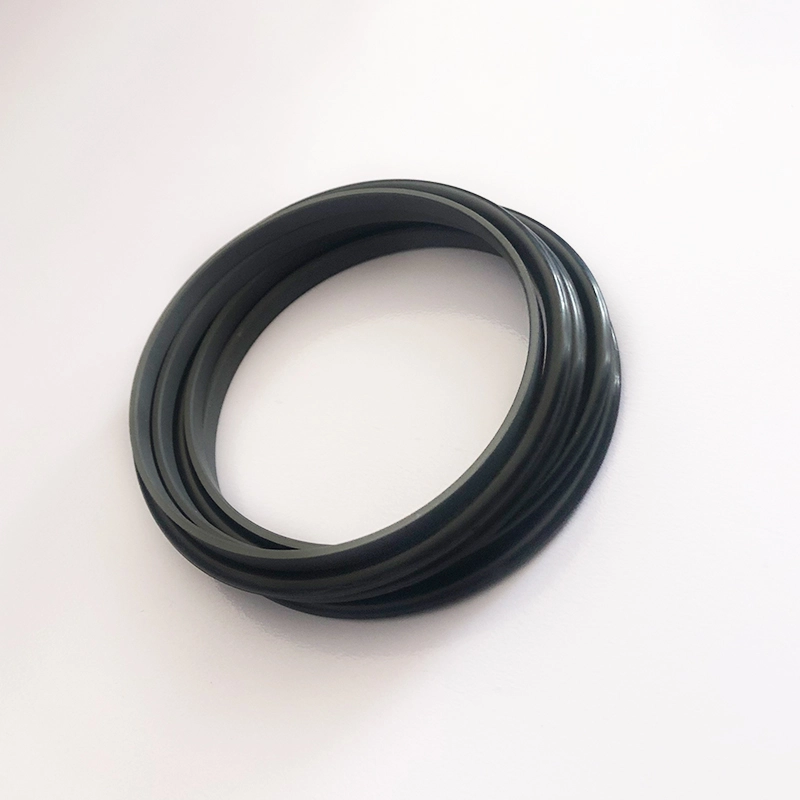

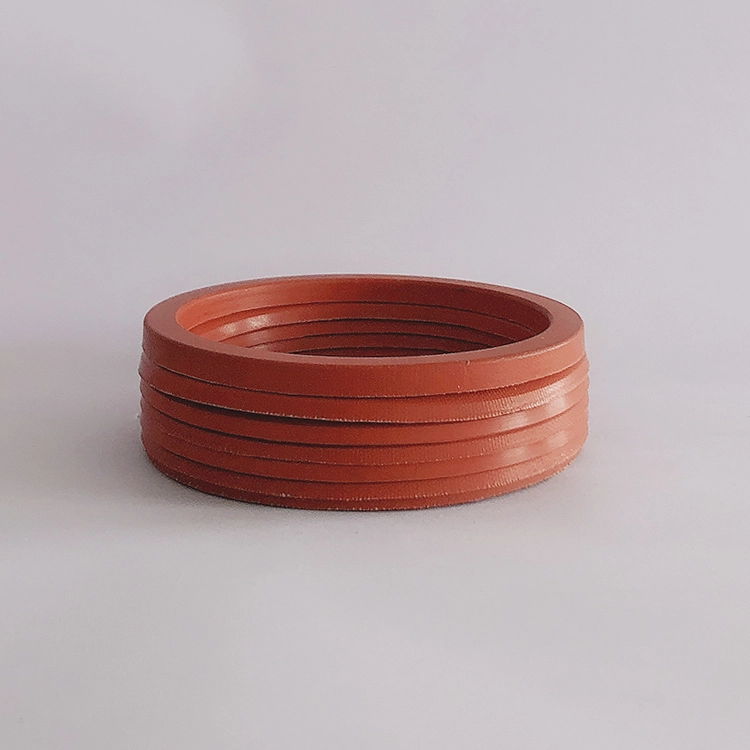

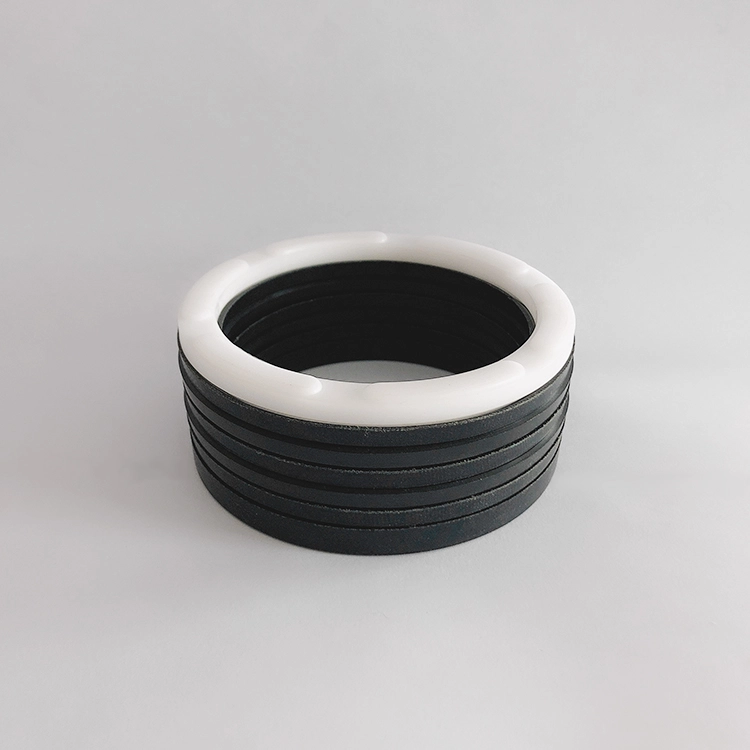

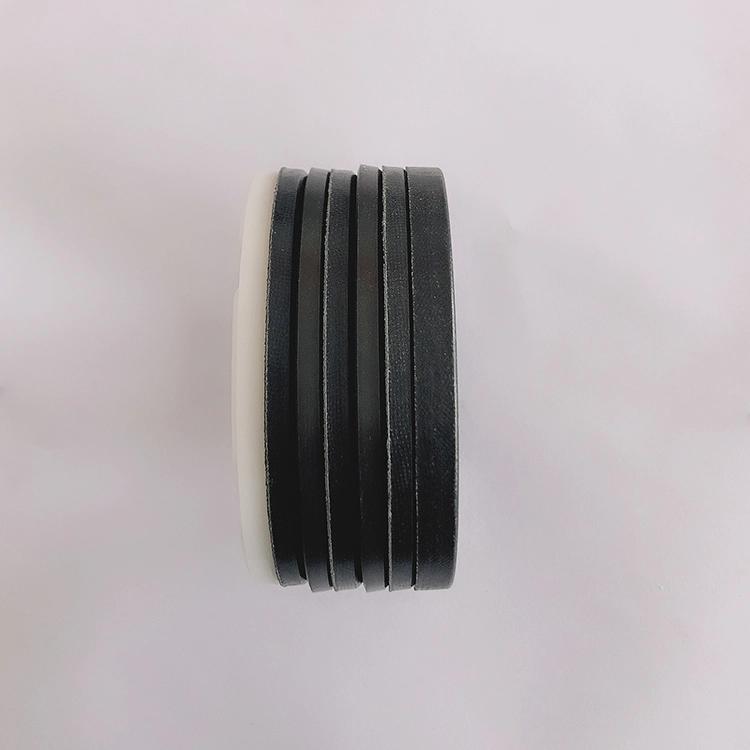

RC15 è composto da un set (più di 3) di anelli di tenuta a V, un anello di pressione e un anello di supporto ed è adatto per il movimento idraulico alternativo di tenuta a pressione a senso unico. Il grasso compatibile con il materiale di tenuta deve essere applicato durante l'installazione. Non può essere installato in una scanalatura integrale (chiusa). Caratteristiche:

1. Sono disponibili una varietà di materiali, che possono essere regolati in modo ottimale per adattarsi a vari scopi;

2. Può essere utilizzato in condizioni di lavoro difficili ed è adatto a quasi tutti i media e condizioni difficili;

3

4. La tenuta e l'attrito possono essere regolati regolando la guarnizione e la dimensione assiale può essere regolata aggiungendo o rimuovendo l'anello di tenuta a forma di V;

5. Può funzionare in modo efficace anche se la qualità della superficie di tenuta è scarsa.

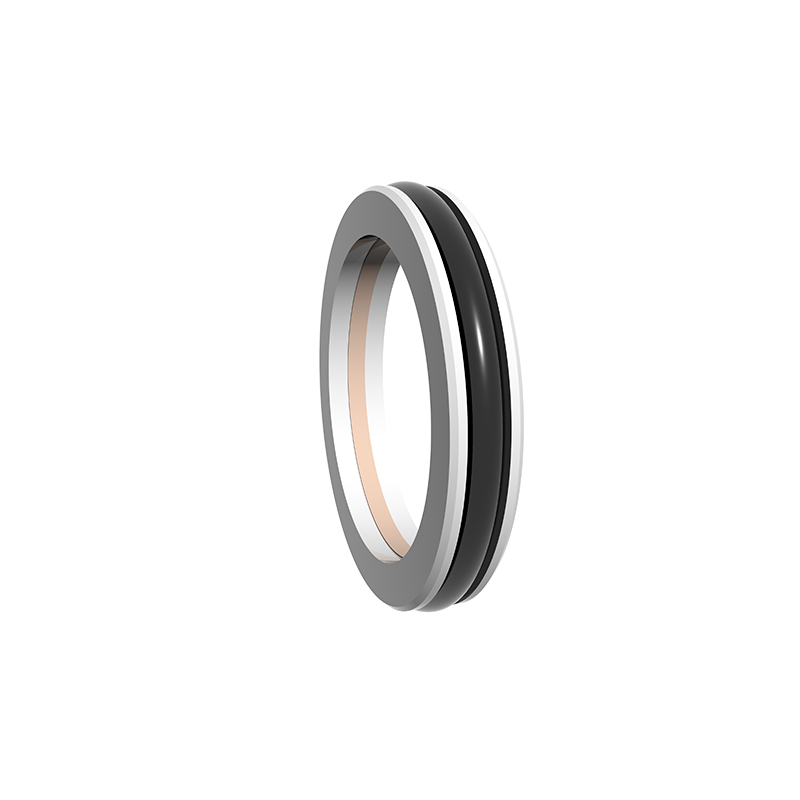

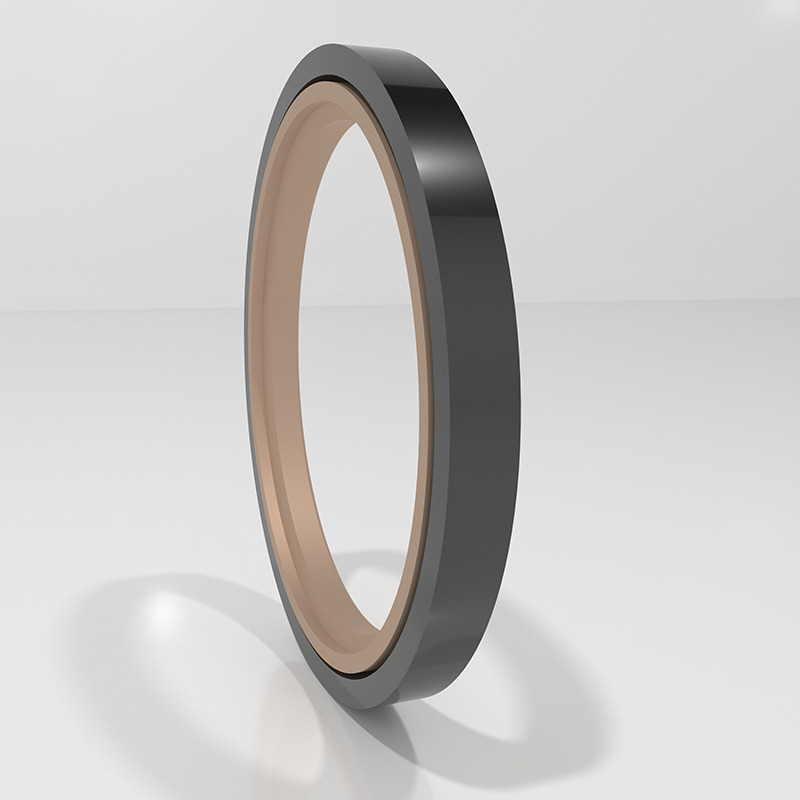

SPN è composto da un anello di tenuta rettangolare PTFE riempita e un anello di gomma rettangolare, adatto per il movimento a pressione bidirezionale del movimento idraulico e pneumatico. L'anello rettangolare fornisce forza radiale e compensa l'usura dell'anello di tenuta. Le scale divise (aperte) devono essere utilizzate per diametri a bastoni inferiori a 30 mm.

Caratteristiche:

1. Attrito basso, piccola resistenza di partenza, movimento regolare, attrito uguale dinamico e statico, nessun striscio;

2. SieALI idraulici e pneumatici a doppio utilizzo, possono essere utilizzati per la tenuta di pressione bidirezionale;

3. High Life, può essere utilizzato per i sigilli di lubrificazione senza olio;

4. Piccolo spazio strutturale, facile installazione e manutenzione;

RC17 è adatto per la tenuta di pressione bidirezionale reciproca idraulica e pneumatica. L'o-ring fornisce forza radiale e compensa l'usura dell'anello di tenuta. Le scale divise (aperte) devono essere utilizzate per diametri a bastoni inferiori a 30 mm. Caratteristiche:

1. Attrito basso, piccola resistenza di partenza, movimento regolare, attrito uguale dinamico e statico, nessun striscio;

2. SieALI idraulici e pneumatici a doppio utilizzo, possono essere utilizzati per la tenuta di pressione bidirezionale;

3. Lunga vita, può essere utilizzato per i sigilli di lubrificazione senza olio;

4. Piccolo spazio strutturale, facile installazione e manutenzione:

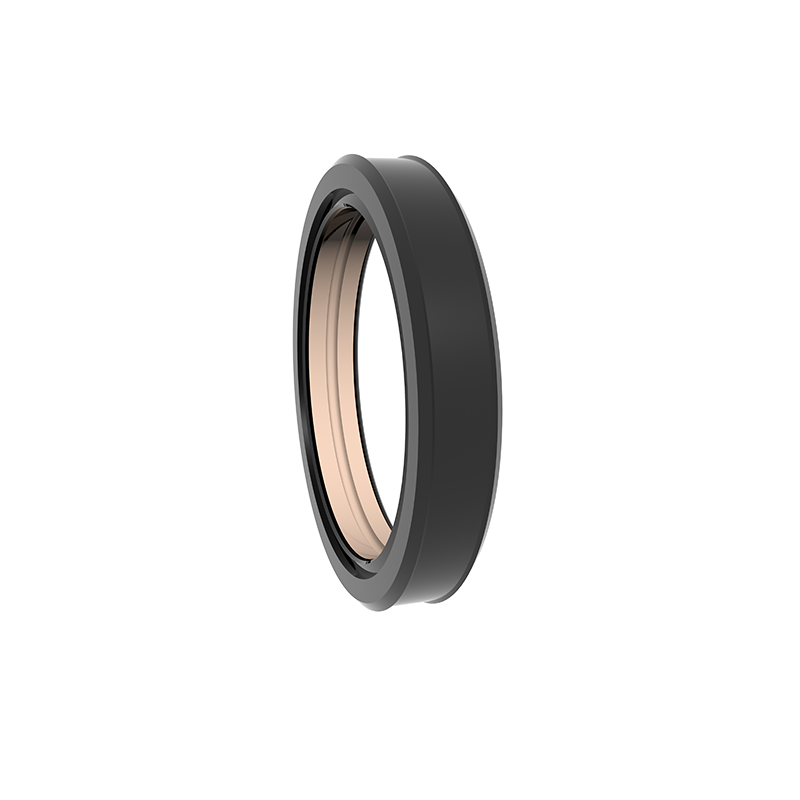

Gtdi is composed of a special-shaped rubber (or polyurethane) elastomer and a modified PTFE sealing ring, and has the characteristics of good sealing, long life, low friction, etc. Tdmi is composed of a special-shaped rubber (or polyurethane) elastomer and a modified PTFE sealing ring, and has the characteristics of good sealing, long life, low friction, no creeping, etc. GGDI è composto da un anello di tenuta pieno di PTFE, due anelli di supporto in plastica a forma di L e un o-ring per forza elastica e ha le caratteristiche di una buona tenuta, lunga vita, bassa attrito, nessuna strisciatura, ecc.

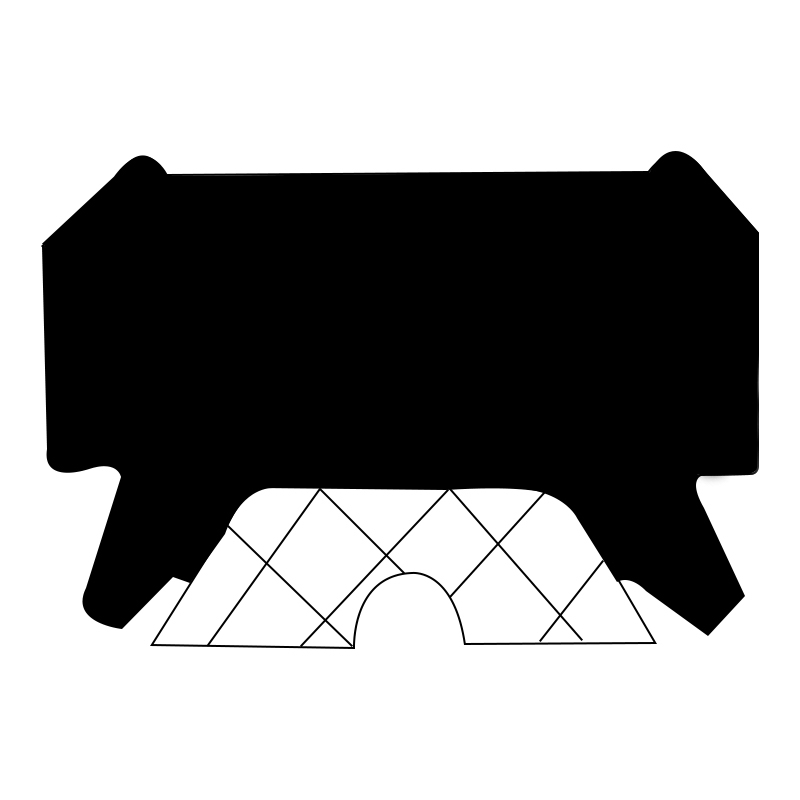

L'anello di tenuta del tipo BD è una guarnizione dell'asta a pistoni, utilizzata principalmente per crolli di tenuta, aste a pistoni, macchine per la forgiatura e attrezzature idrauliche per attrezzature per camminare. Caratteristiche:

1. Insensibile ai carichi di vibrazione e ai picchi di pressione

2. Buona abilità anti-estrusione

3. Migliore sigillatura senza carico e bassa temperatura

4. Adatto a condizioni di lavoro difficili

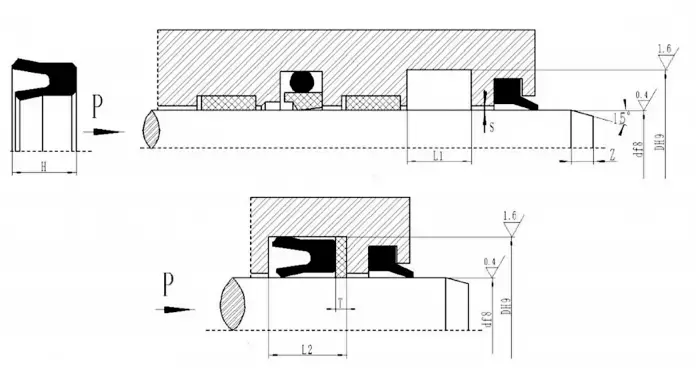

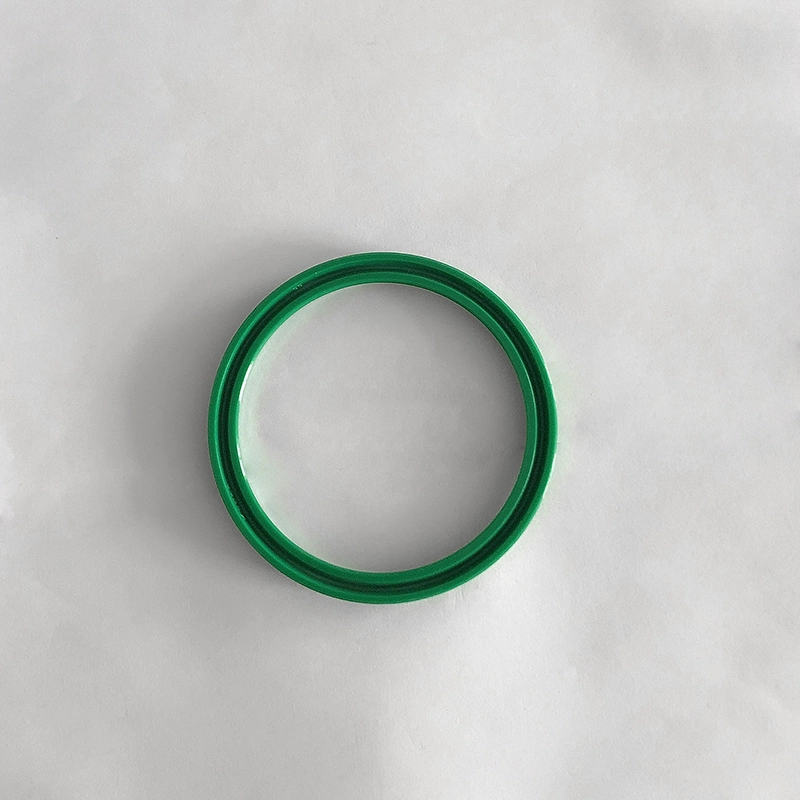

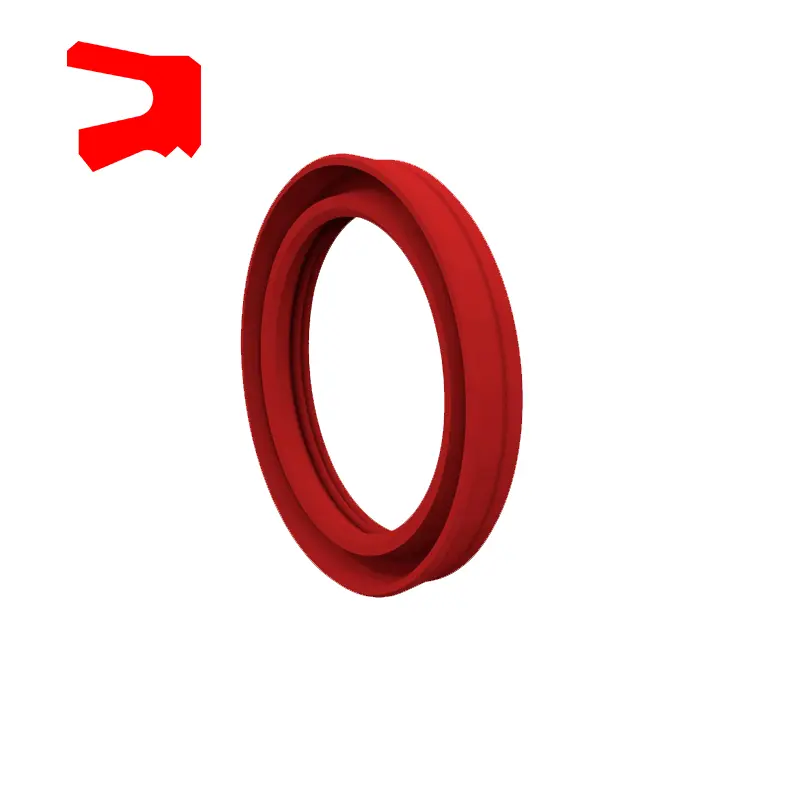

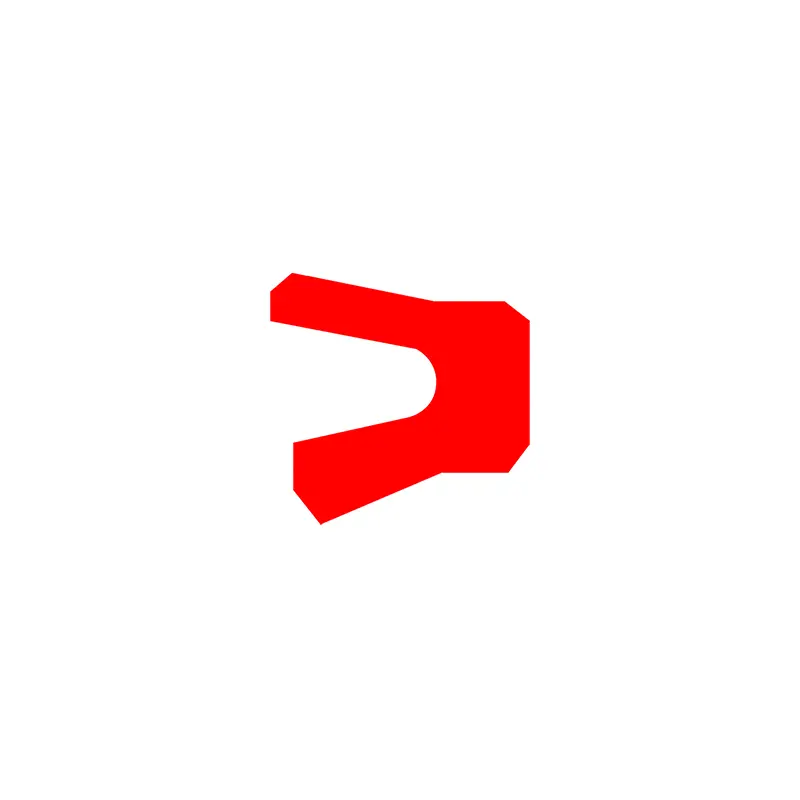

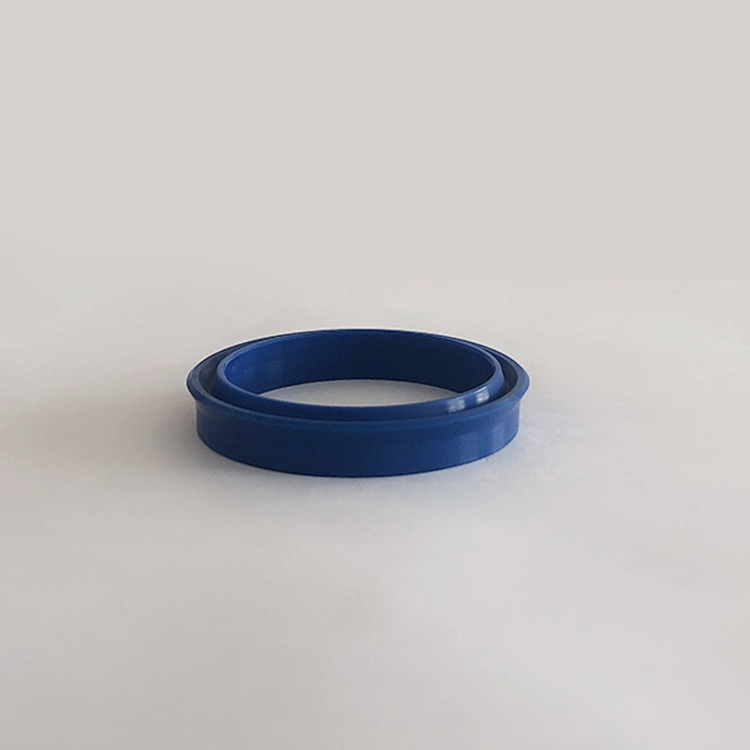

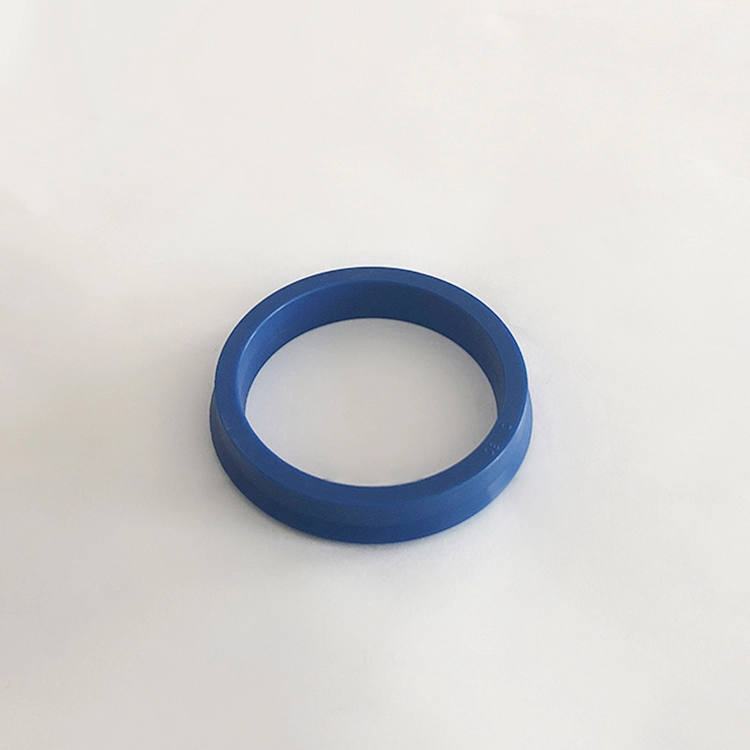

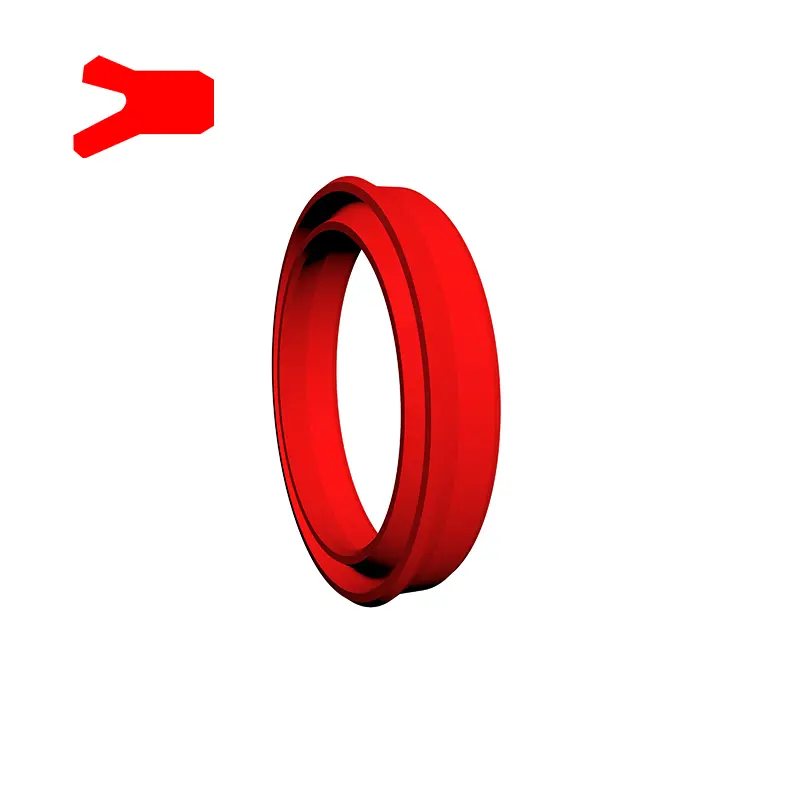

L'anello di tenuta di tipo YXD per l'albero è una tenuta asimmetrica appositamente utilizzata sull'asta del pistone. È adatto per la tenuta a senso unico del movimento alternativo idraulico e ha buone prestazioni di tenuta. Se usato sotto 12 ~ 32MPA, è richiesto un anello di sostegno sul tallone. La scanalatura è conforme allo standard JB/ZQ4265-97. Le sue caratteristiche:

1. Applicabile a carichi leggeri e carichi medi;

2. Buone prestazioni di tenuta sia per guarnizioni ad alta pressione che a bassa pressione;

3. Sono disponibili una varietà di materiali e le prestazioni di resistenza media sono più estese;

4. Struttura semplice e facile installazione e manutenzione.

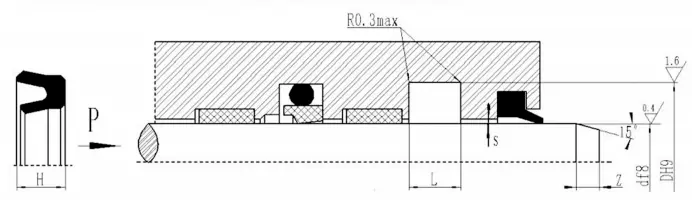

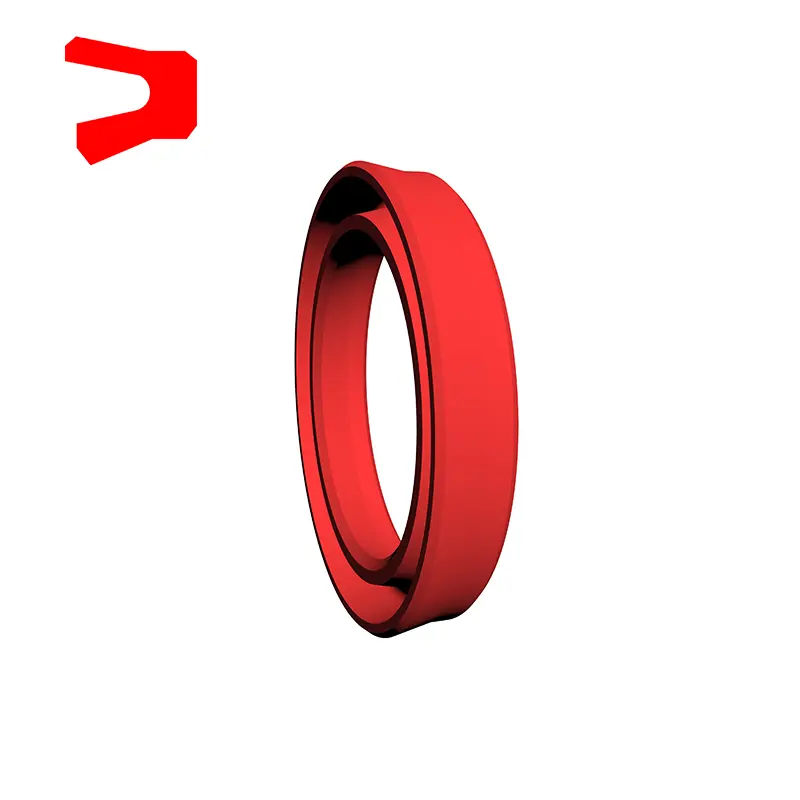

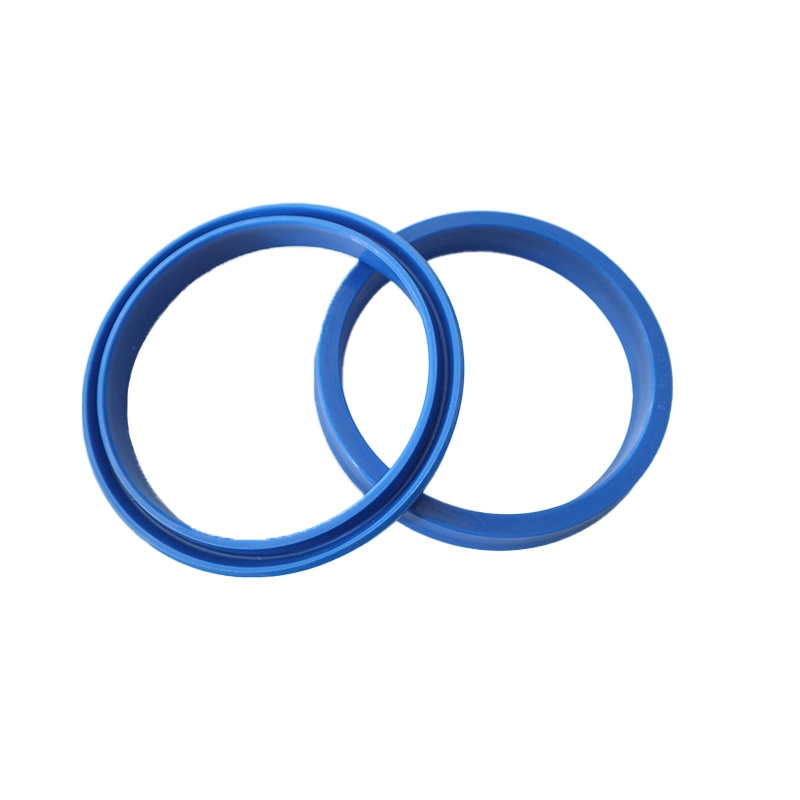

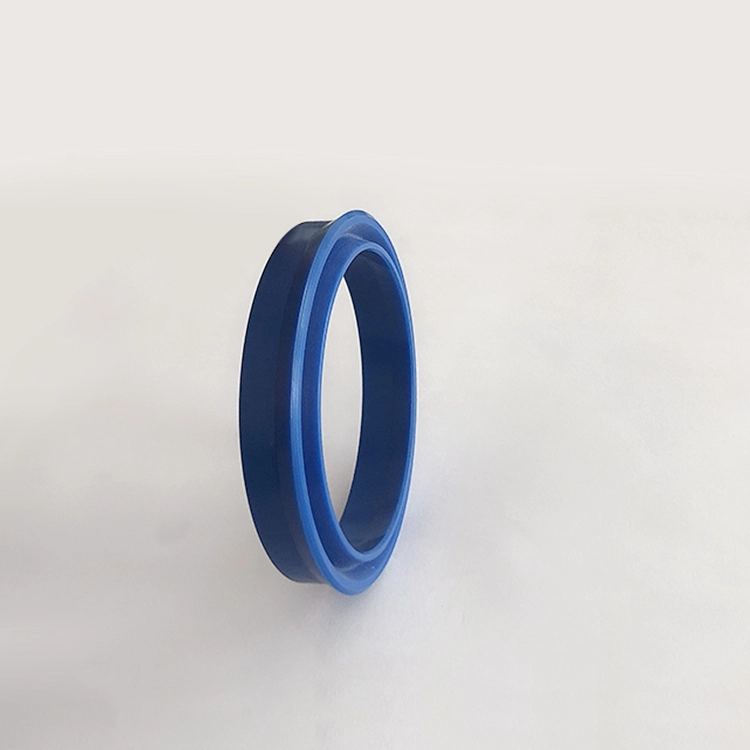

L'anello di tenuta RCUR è una tenuta asimmetrica appositamente utilizzata sull'asta del pistone, adatto per la tenuta a senso unico del movimento alternativo idraulico, con buone prestazioni di tenuta. La scanalatura è conforme allo standard ISO5597. Viene utilizzato come sigillo ausiliario nel sistema di tenuta. Le sue caratteristiche:

1. Buone prestazioni di tenuta statica e dinamica;

2. forte capacità di recupero di olio residuo in condizioni dinamiche;

3. Struttura semplice e facile installazione e manutenzione.

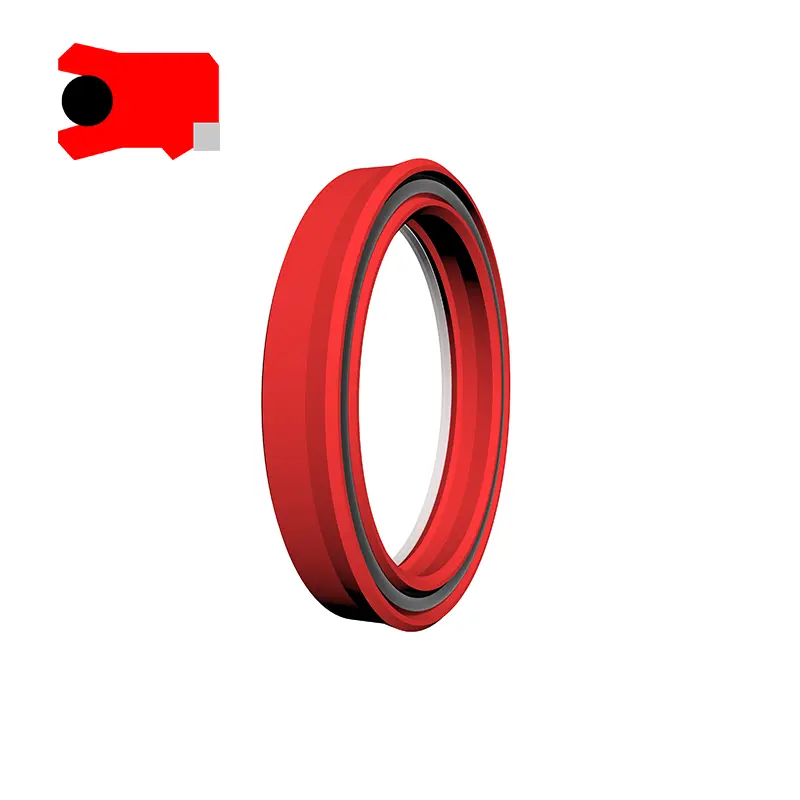

L'anello di tenuta RCUSR è un sigillo asimmetrico utilizzato appositamente sull'asta a pistoni, con labbro ausiliario sul lato interno dell'anello di tenuta. È adatto per la tenuta a senso unico del movimento alternativo idraulico e ha buone prestazioni di tenuta. La scanalatura è conforme allo standard ISO5597. Può essere usato da solo o come sigillo ausiliario nel sistema di tenuta. Le sue caratteristiche:

1. Buone prestazioni di tenuta statica e dinamica;

2. Attrito basso, movimento regolare, forte capacità di recupero dell'olio residuo in condizioni dinamiche;

3. Struttura semplice e facile installazione e manutenzione.

Funzionalità e applicazioni del prodotto:

Selezione del materiale

1. È possibile selezionare i materiali di O-ring di supporto: R01 in gomma nitrile (NBR), Fluorobber RO2 (FKM), ecc.

2. Materiali ad anello di tenuta: PTFE2, PTFE3, PTFE4, PU, ​​ecc.

Selezione del materiale RC15

1. Materiale ad anello di pressione: politetrafluoroetilene, tessuto di nitrile, tessuto fluorobber, nylon, polioximetilene

2. Materiale a V: politetrafluoroetilene, gomma di nitrile, tessuto di nitrile, fluorobber, panno fluororubber, poliuretano

3. Materiale ad anello di supporto: tessuto di nitrile, panno fluororubber, nylon, polioximetilene, politetrafluoroetilene

RCUR Selezione del materiale Polyuretano (PU)

Esempio di ordinazione ：

Modello di ordinazione RC11-40x55.1x6.3-PTFE3-R01

Modello di ordinazione RC11-B-40x55.1x6.3-PTFE3-R02

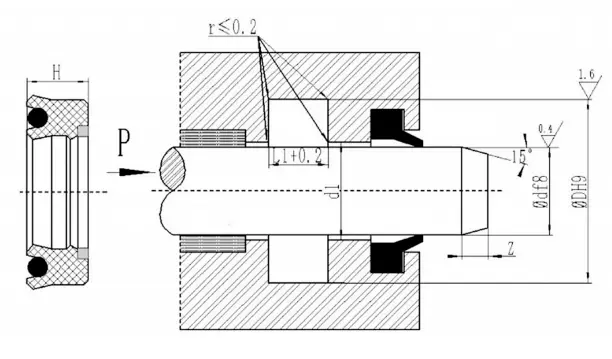

Diametro del modello-rod x Diametro della scanalatura x larghezza scanalatura larghezza PTFE3 MATERIALE PTFE Modificata R01, codice materiale R02-O-ring

Modello d'ordine RC12-40X55X7.5-PTFE3-R01

Diametro del modello-rod x scanalatura diametro x larghezza scanalatura larghezza ptfe3 tetrafluoroetilene code materiale rettangolare R01 Codice materiale ad anello rettangolare

Modello d'ordine RC13-80-PTFE3-R01 o SPNC-80-PTFE3-R01

RC13/SPNC-Model Diametro a 80 alberi D PTFE3-PTFE Codice materiale R01-O-ring Codice

Modello d'ordine RC14-80-PTFE3-R01

RC14-Model Diametro a 80 alberi D PTFE3-PTFE Codice materiale R01-O-ring Codice

RC15

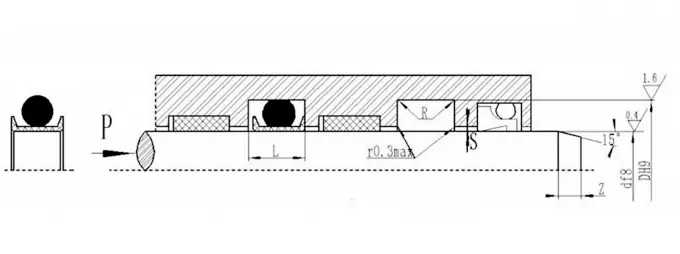

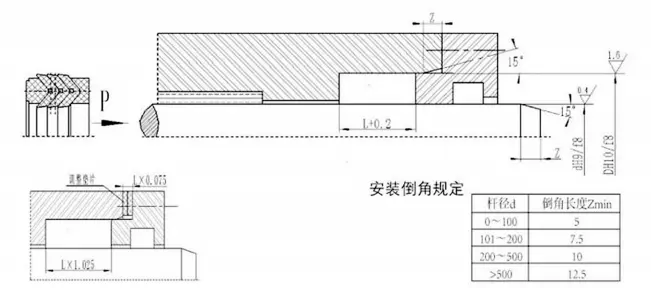

Esempio di ordinazione RC15-A-40x55x22.5RC15-A-Model DXDXL Regolamenti per campionare l'installazione

Il sigillo combinato a forma di V può ottenere il miglior stato di sigillatura e attrito regolando la dimensione assiale della guarnizione. L'usura iniziale dopo il funzionamento a lungo termine può essere estesa regolando la dimensione assiale. Si consiglia di progettare la dimensione assiale regolabile della cavità di tenuta per essere 1,025L e la quantità di regolazione è del 7,5%L.

Spn

Ordina Modello SPN-D*D*L-PTFE3-R01 Diametro a bordo*Diametro inferiore della scanalatura*Larghezza scanalatura

Modello SPN Codice materiale materiale R01 rettangolare R01 Modificato PTFE3

RC17

Modello ordina RC17-D*D*L-PTFE3-R01 Diametro asta*Diametro inferiore della scanalatura*Larghezza scanalatura

GTD

Tdmi

GGDI

Bd

Ordina Modello BD40*55*11,4 Diametro dell'asta × Diametro della scanalatura × Altezza della tenuta

Yxd

Ordina Modello YXD63X75X14 -R01 Diametro dell'asta × Diametro scanalatura × Altezza della tenuta - Codice del materiale

Rcur

Modello ordina RCUR63X73 × 10 diametro dell'asta × Diametro della scanalatura × Altezza della tenuta

Modello d'ordine RCUSR63X73X6 Diametro dell'asta × Diametro della scanalatura × Altezza della tenuta

Specifiche
