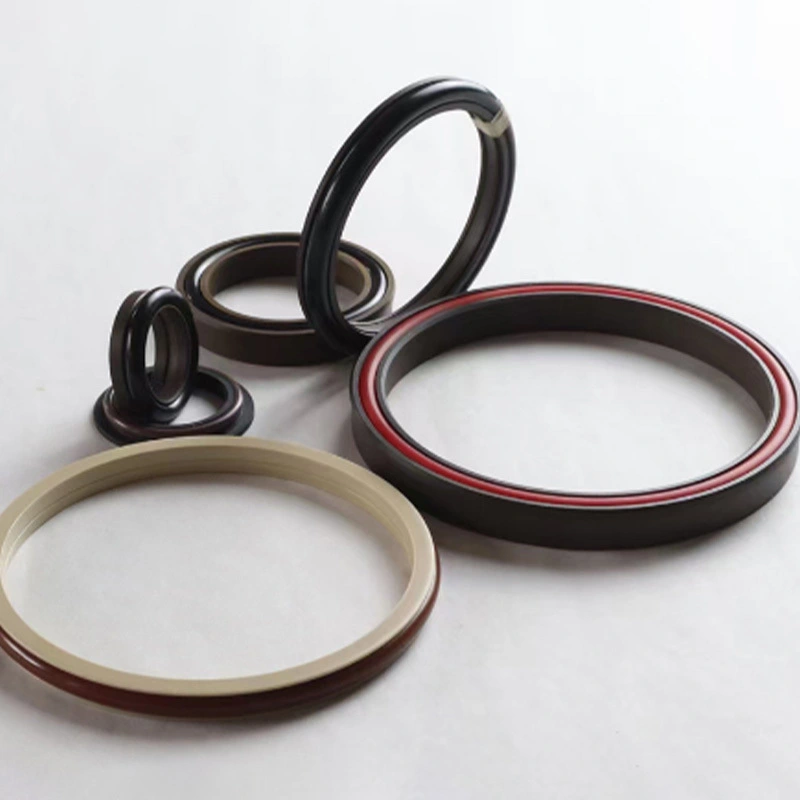

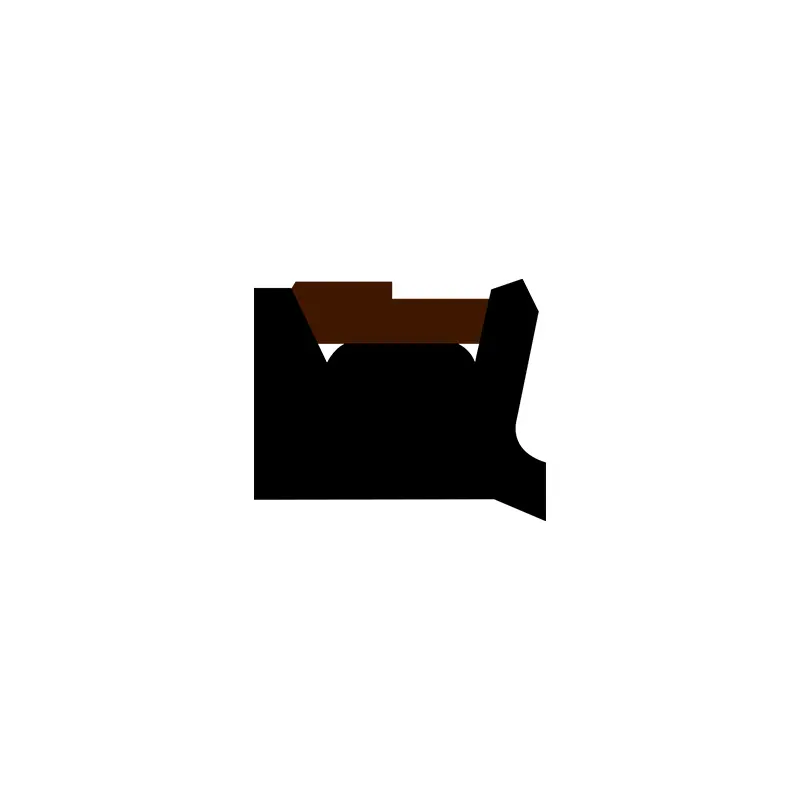

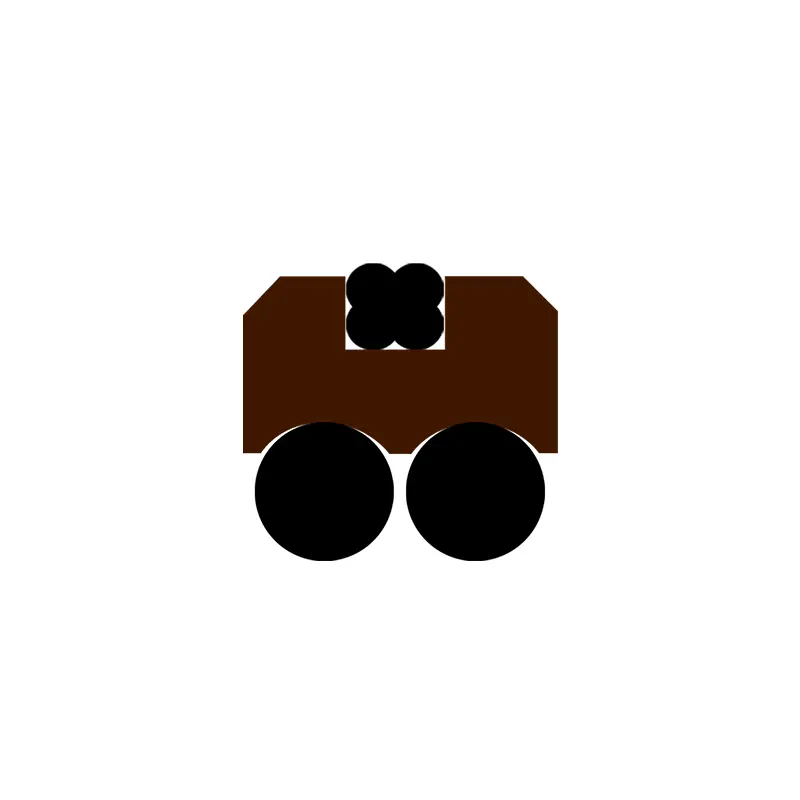

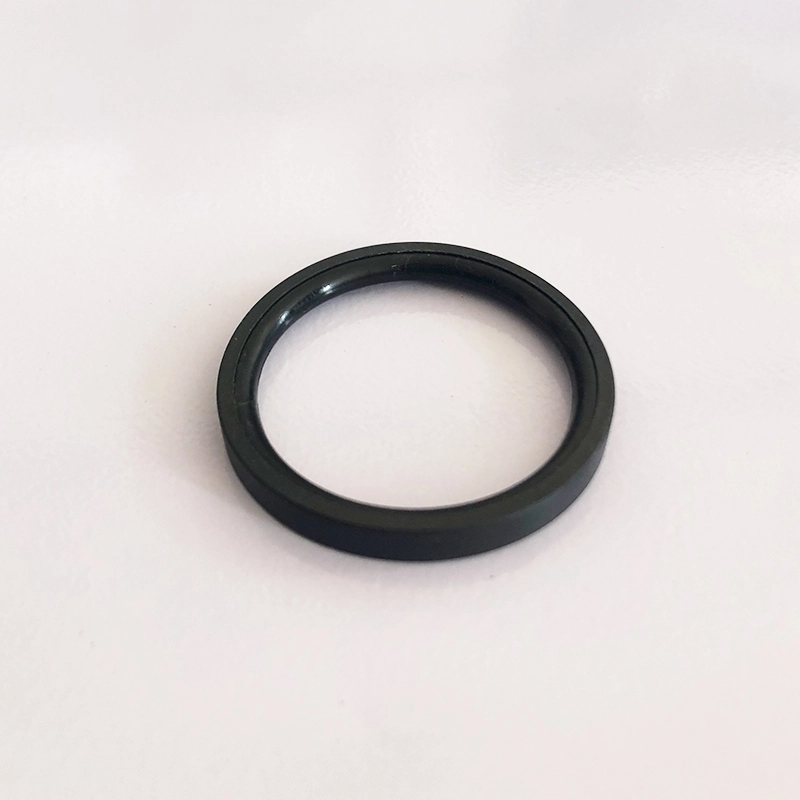

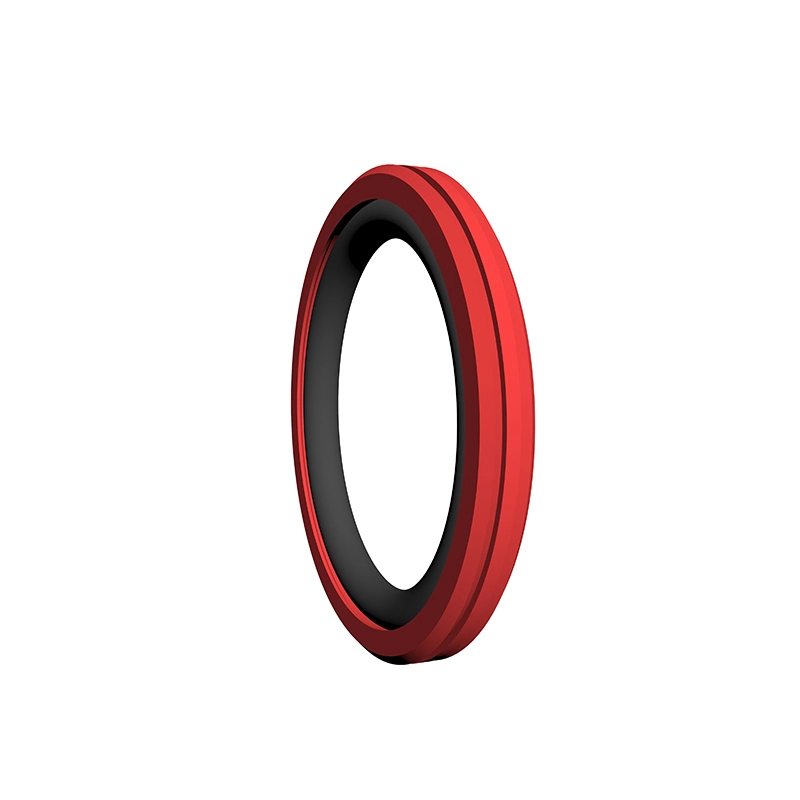

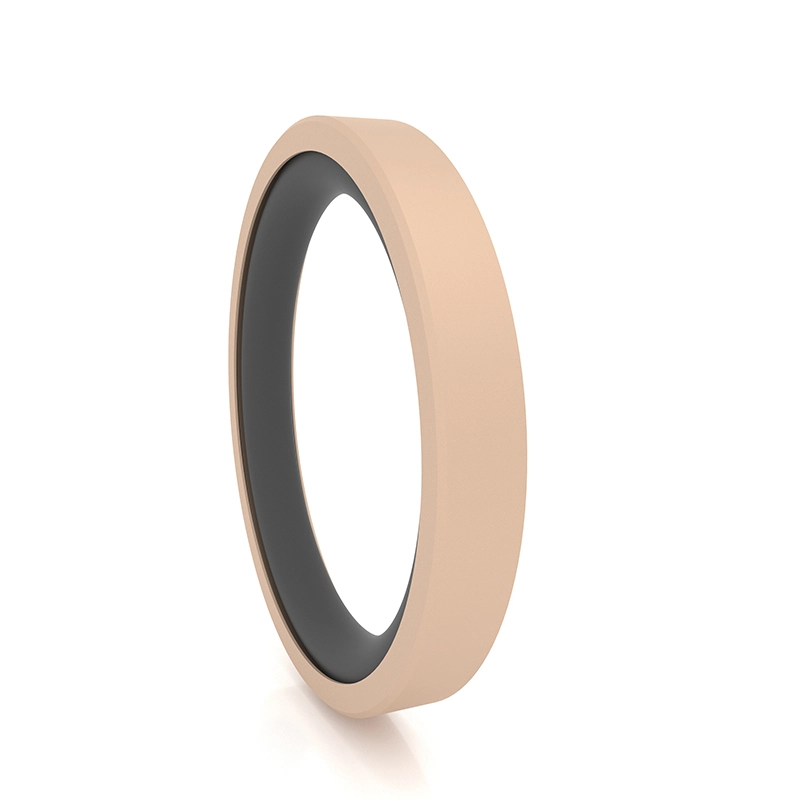

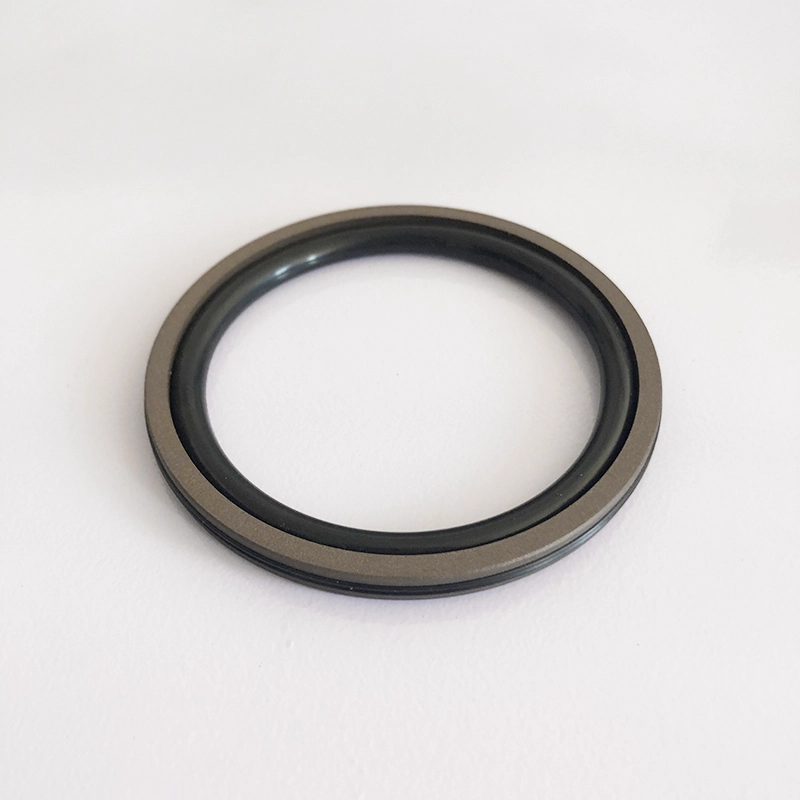

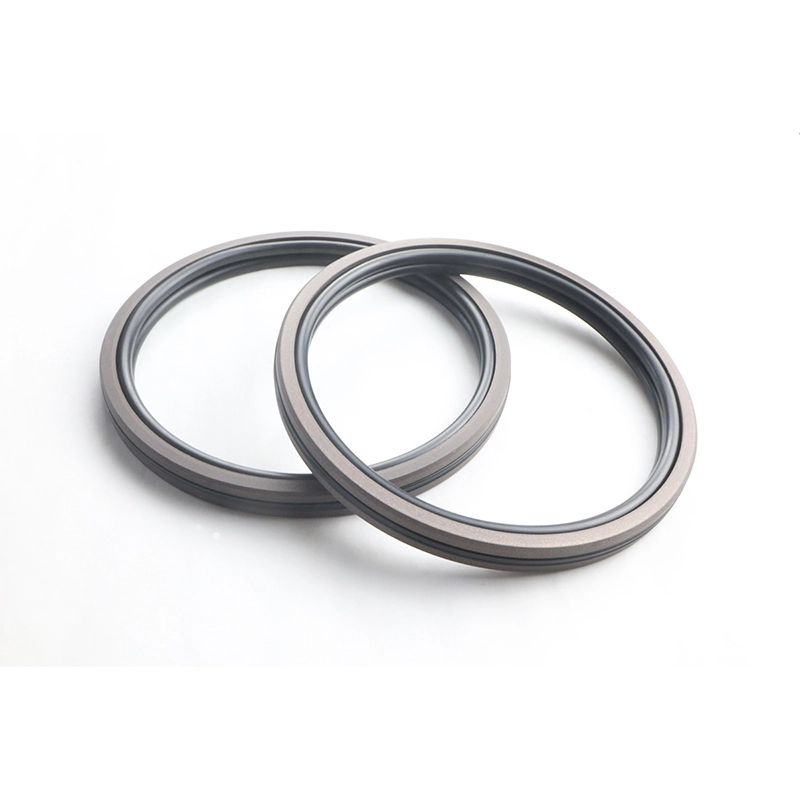

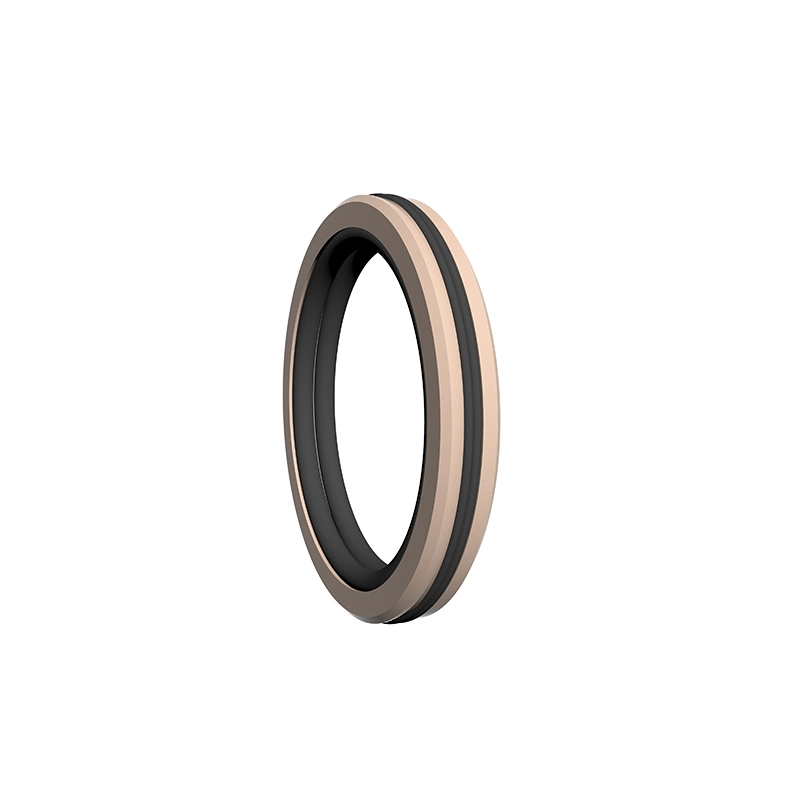

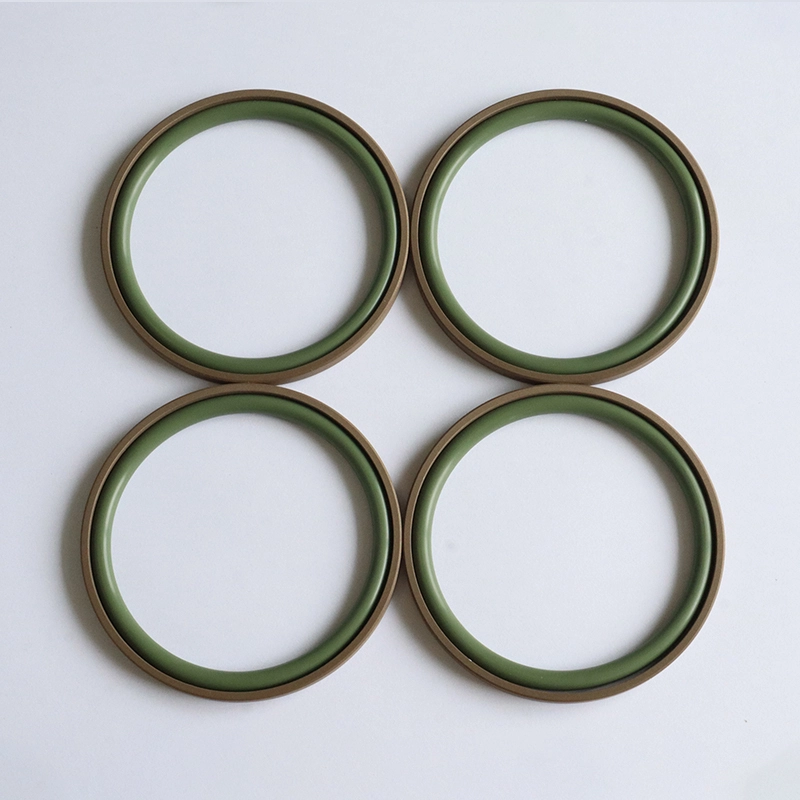

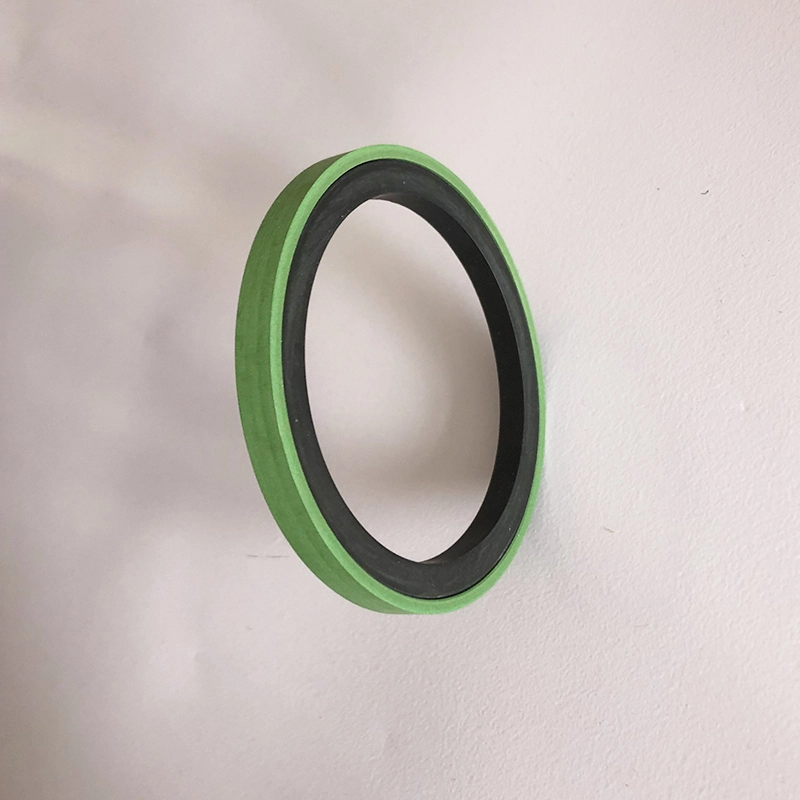

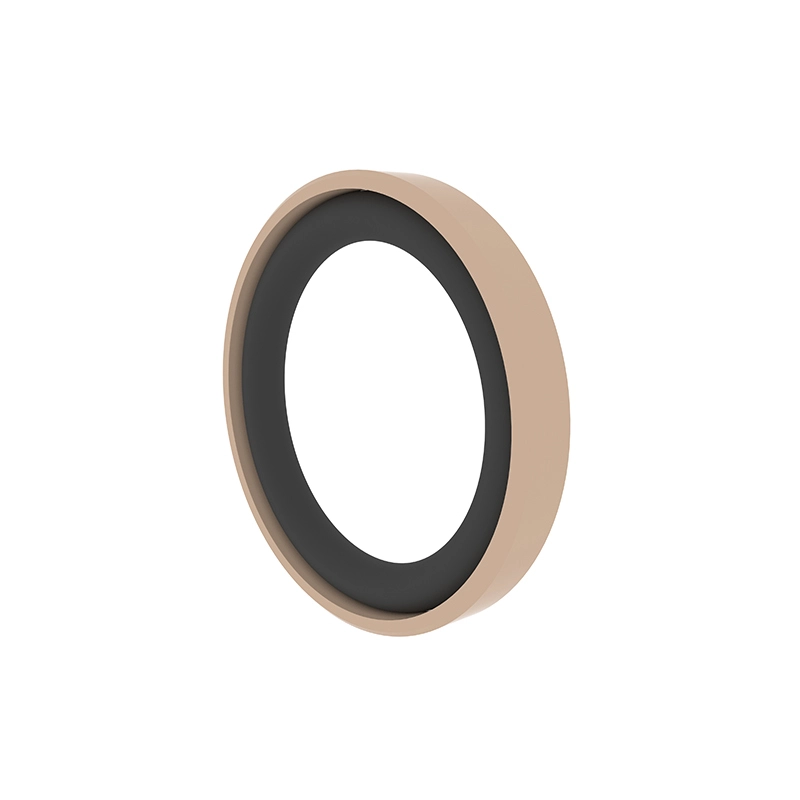

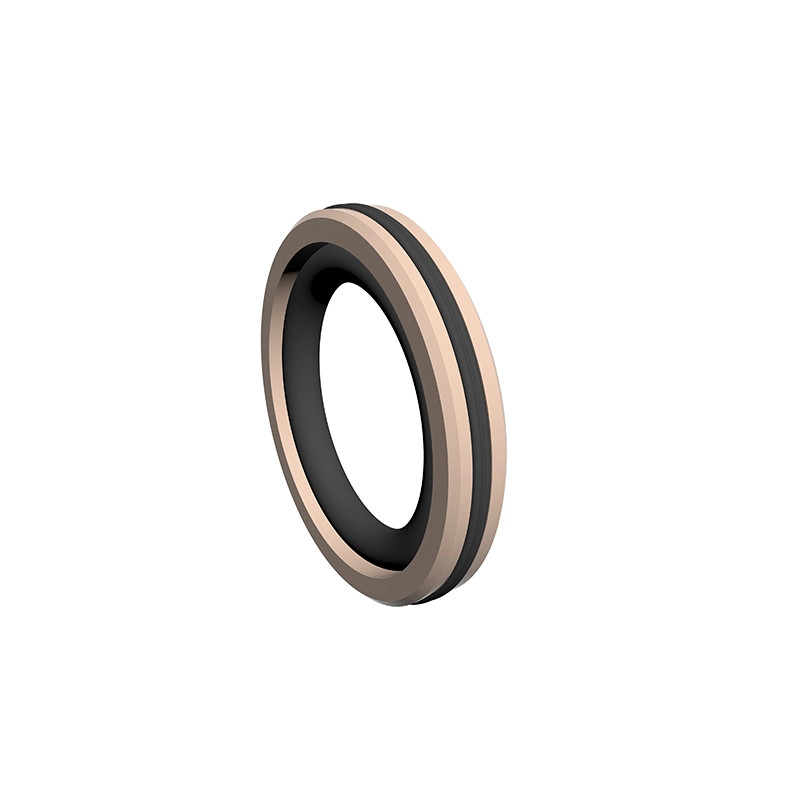

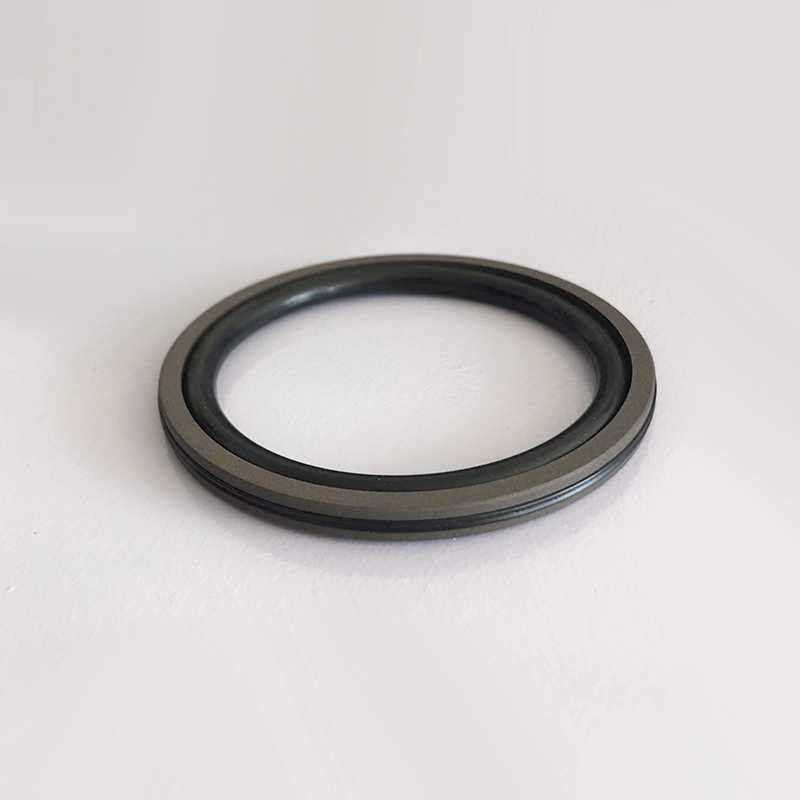

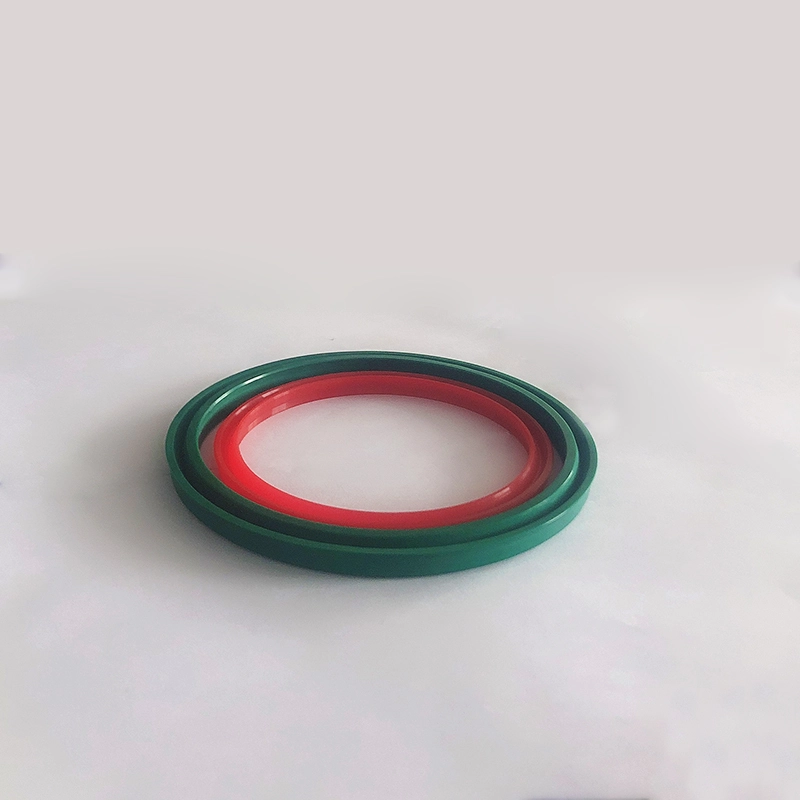

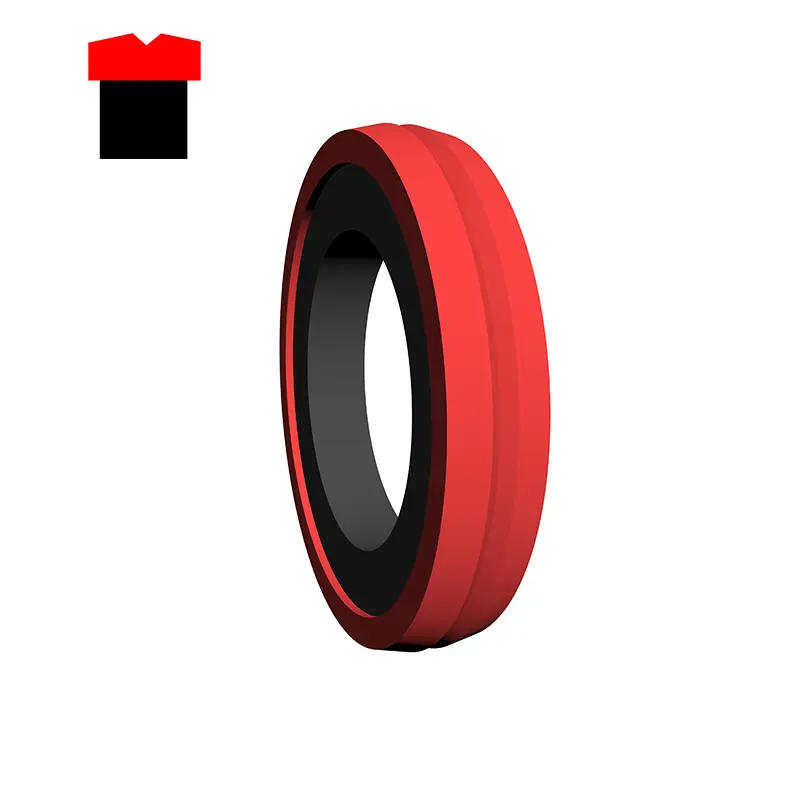

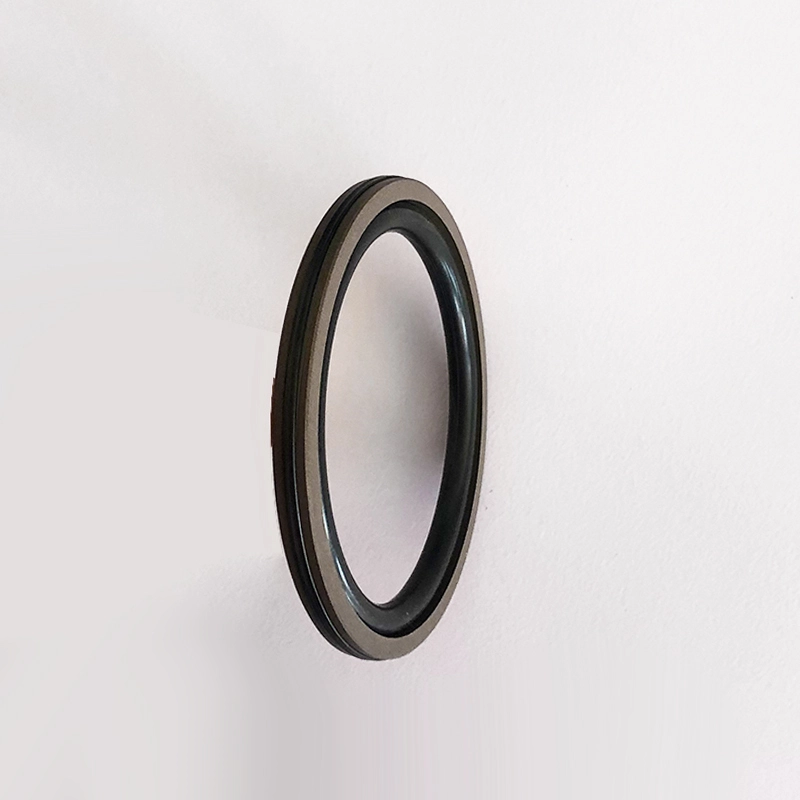

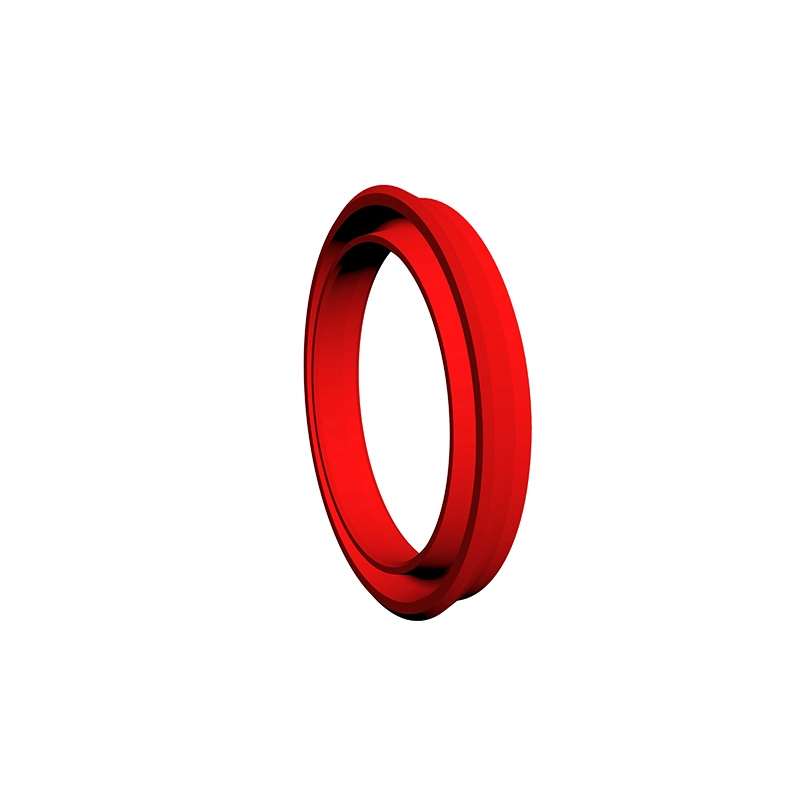

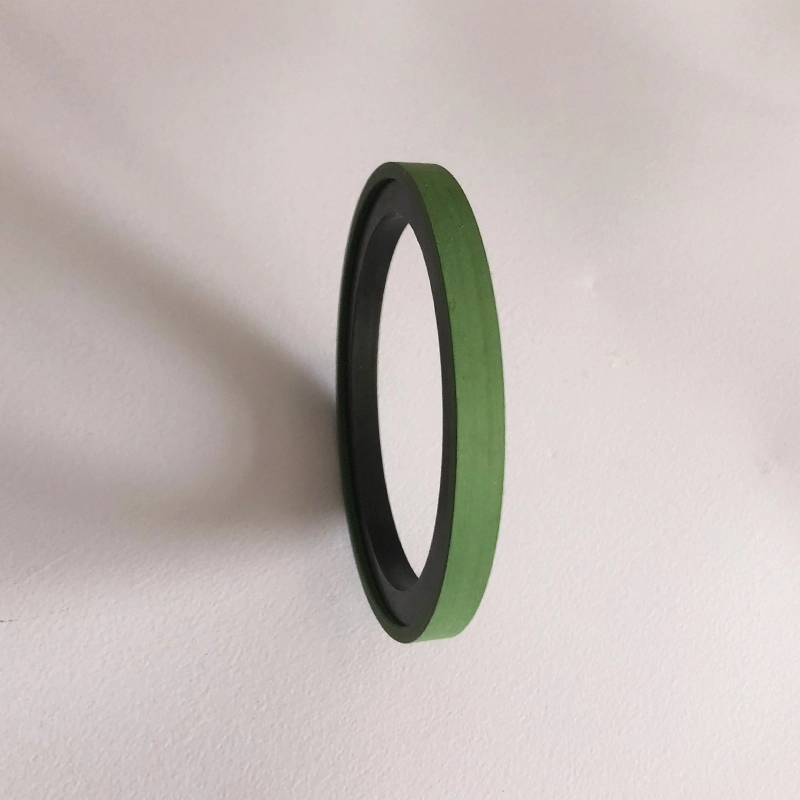

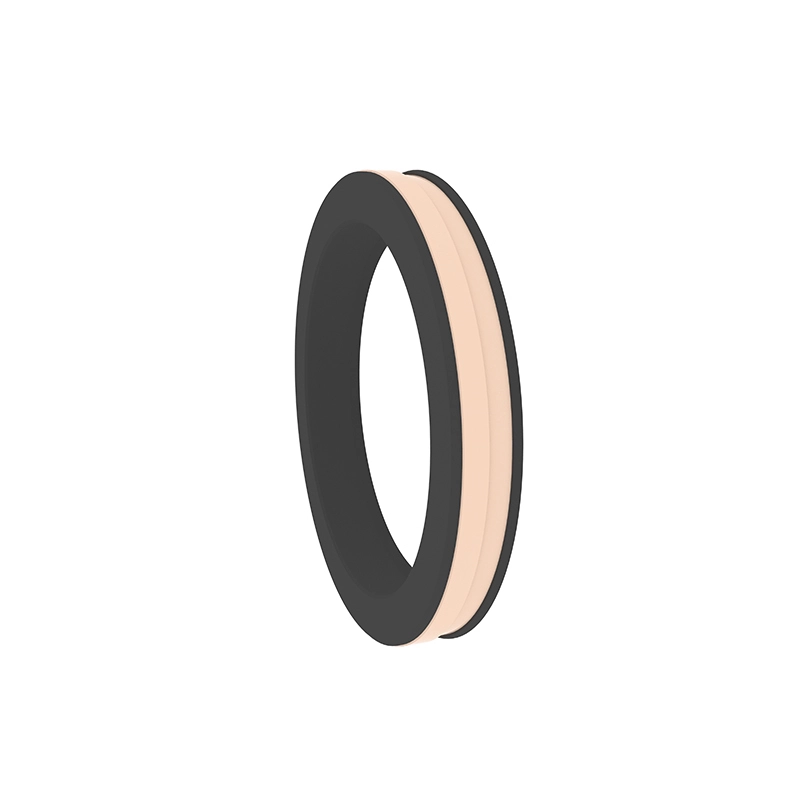

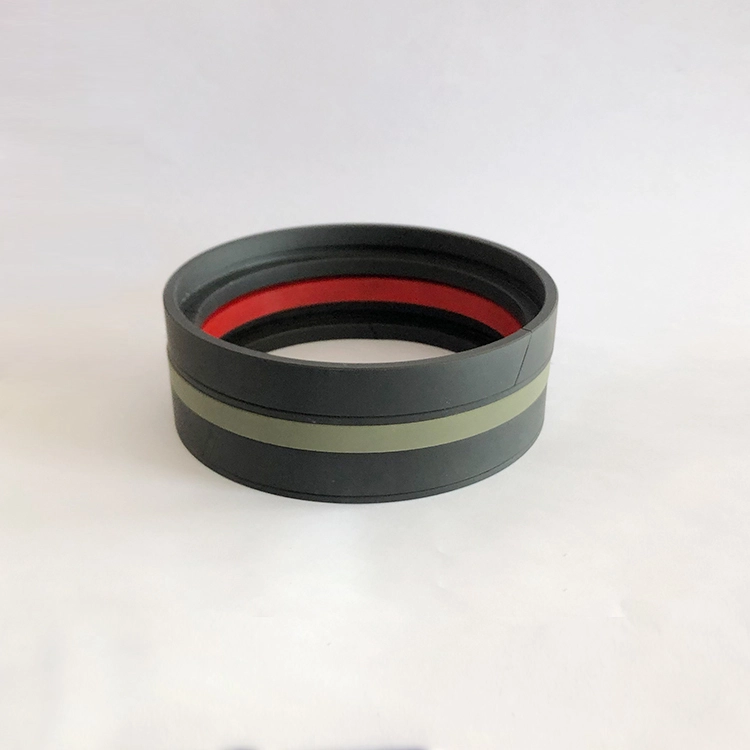

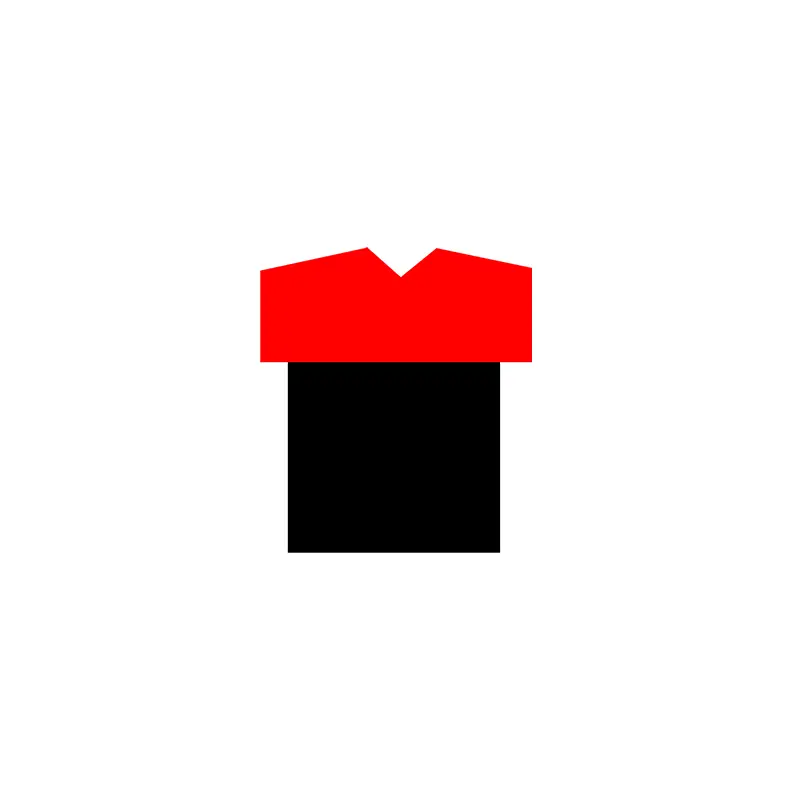

Sigilli idraulici per buchi a pistoni, nel nostro centro di fabbrica e R&S, ci sono modelli e tipi suddivisi, ognuno con le sue caratteristiche, ma abbiamo ottenuto un rigoroso controllo di qualità.

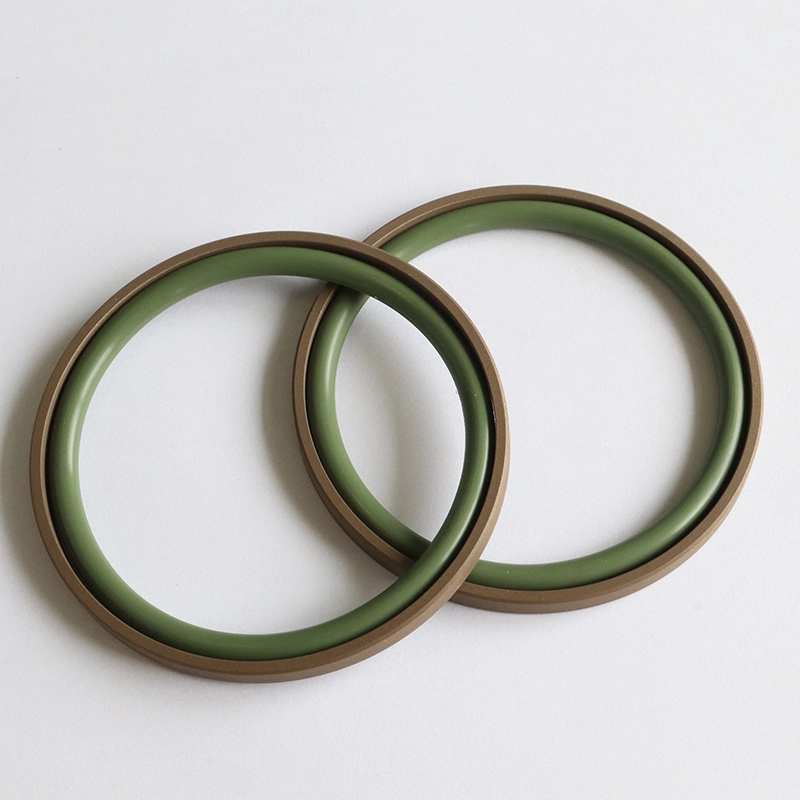

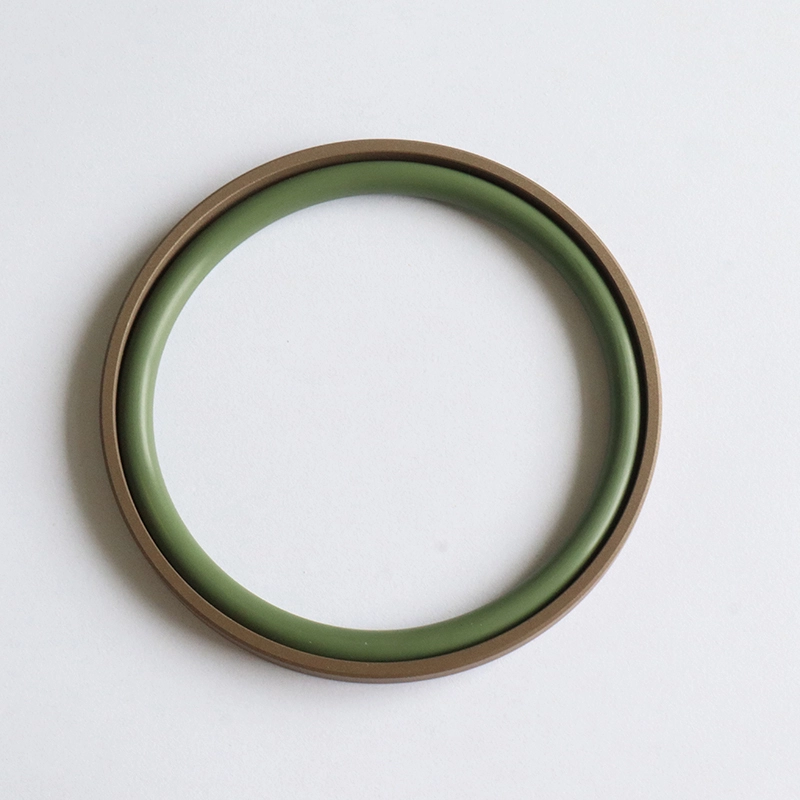

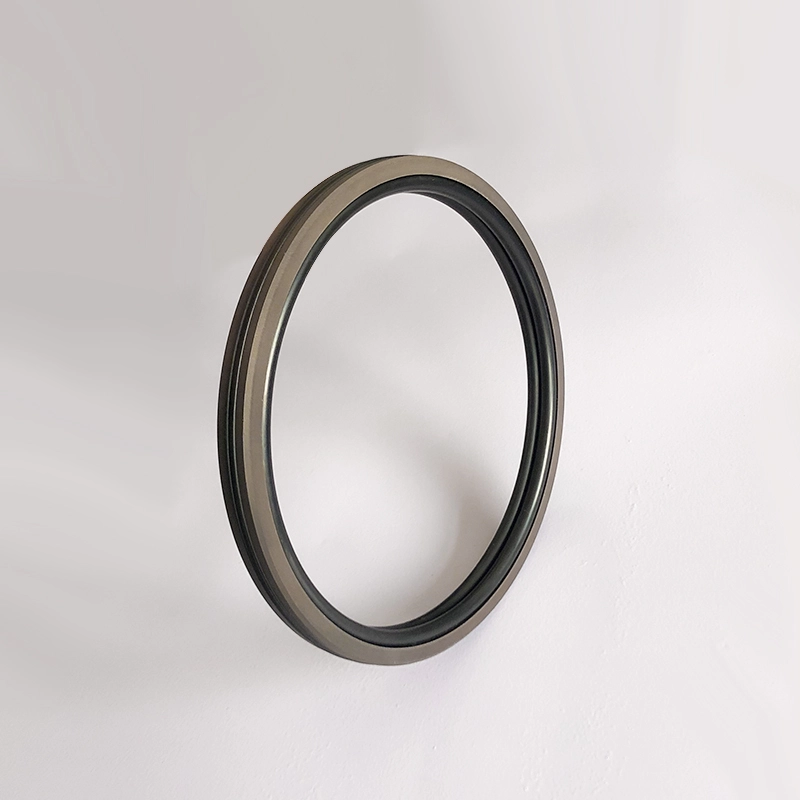

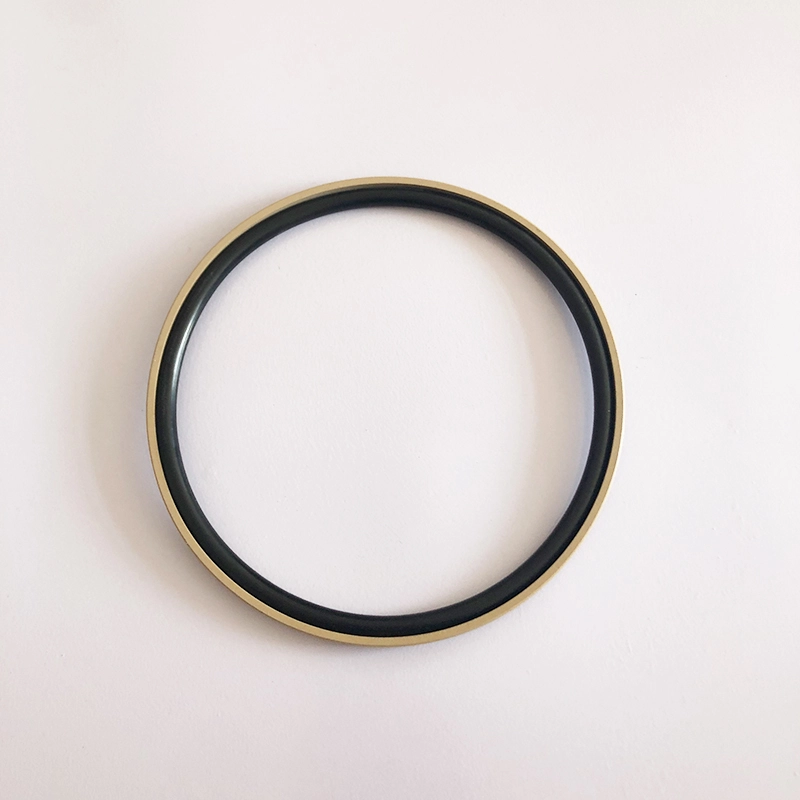

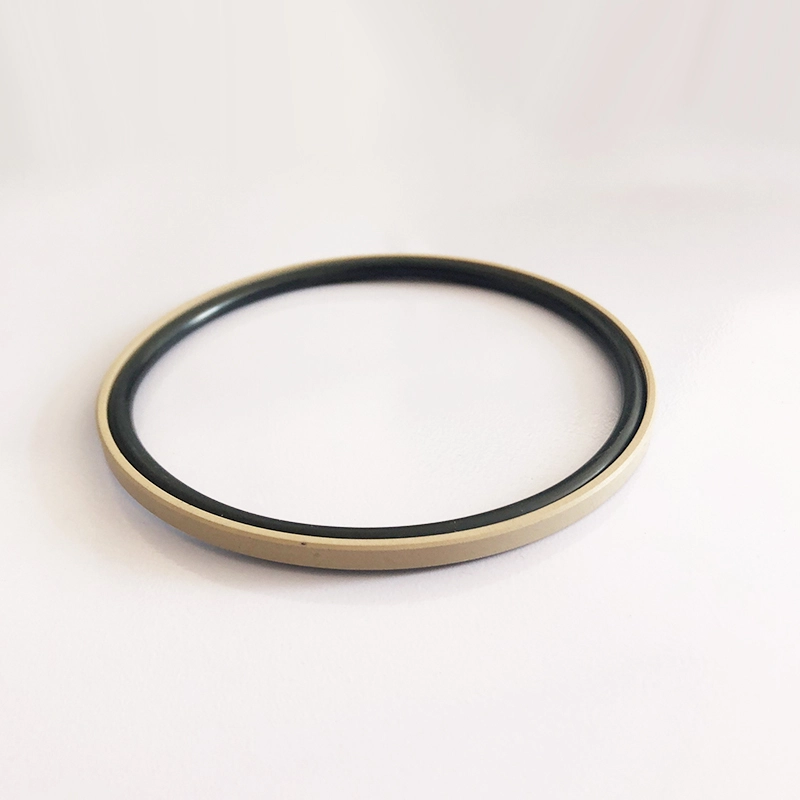

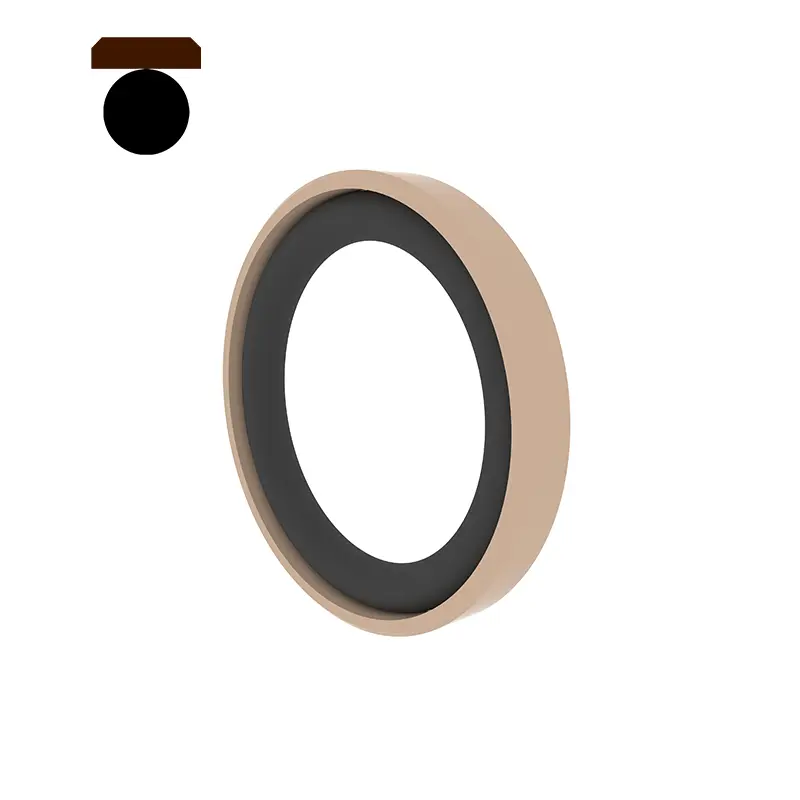

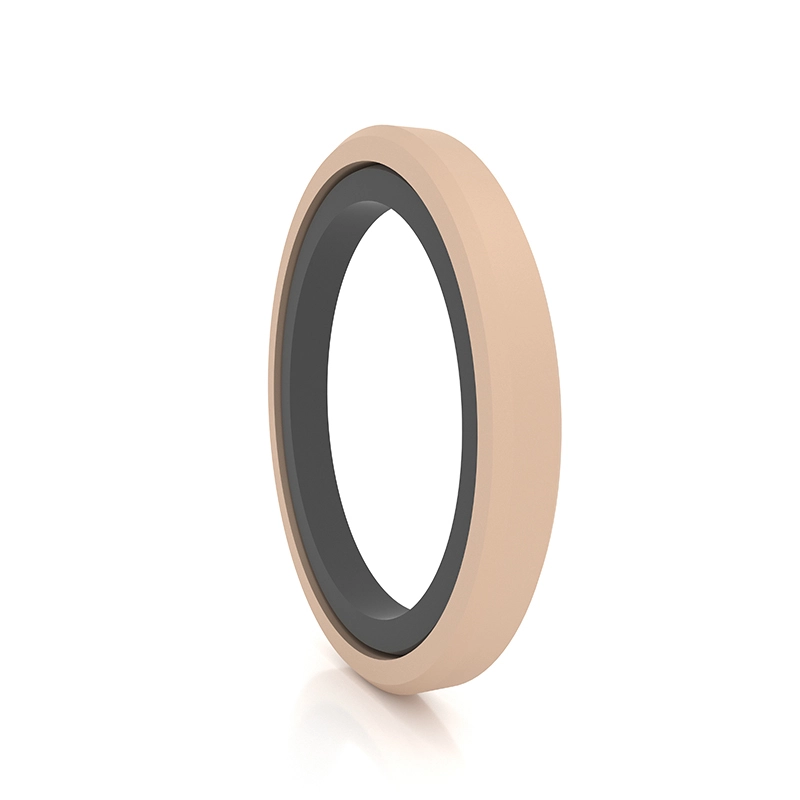

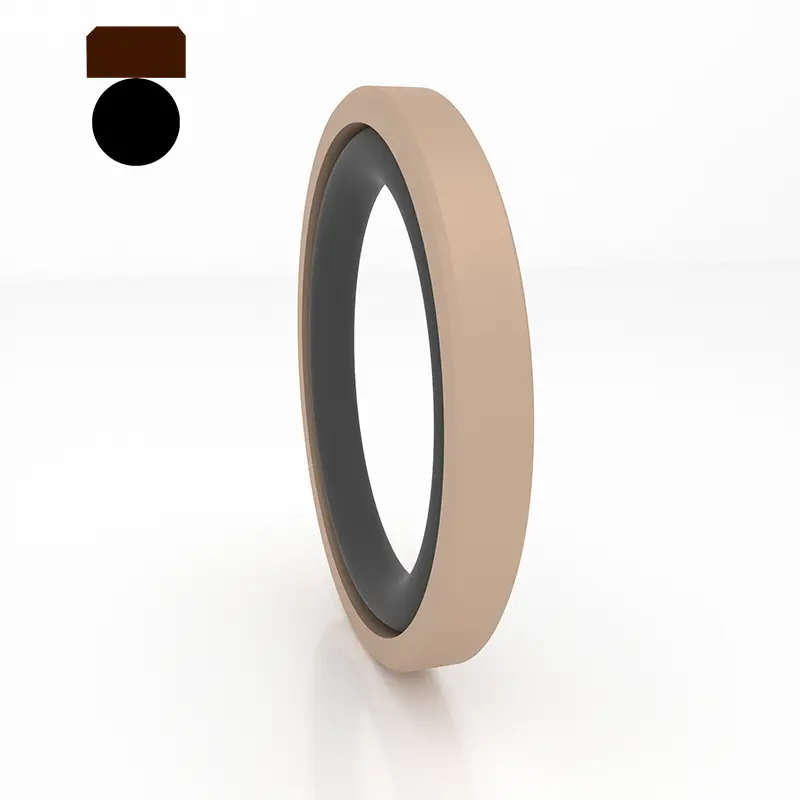

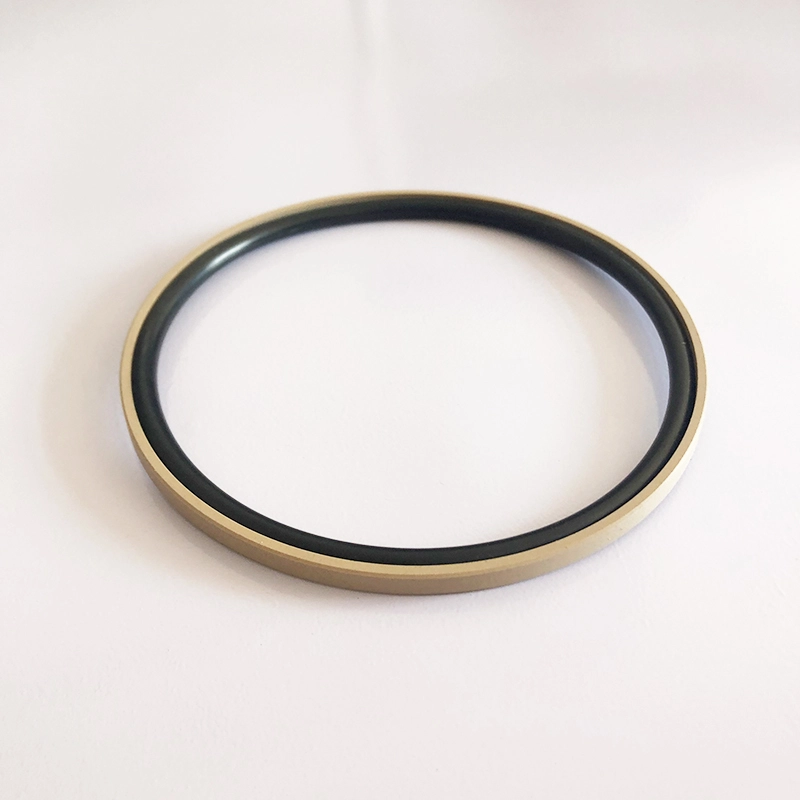

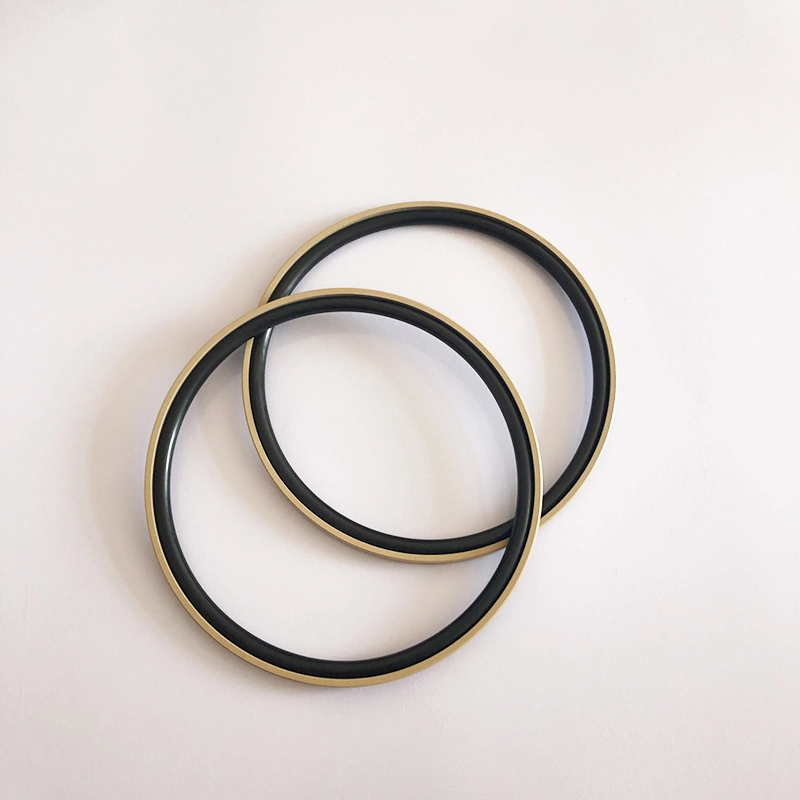

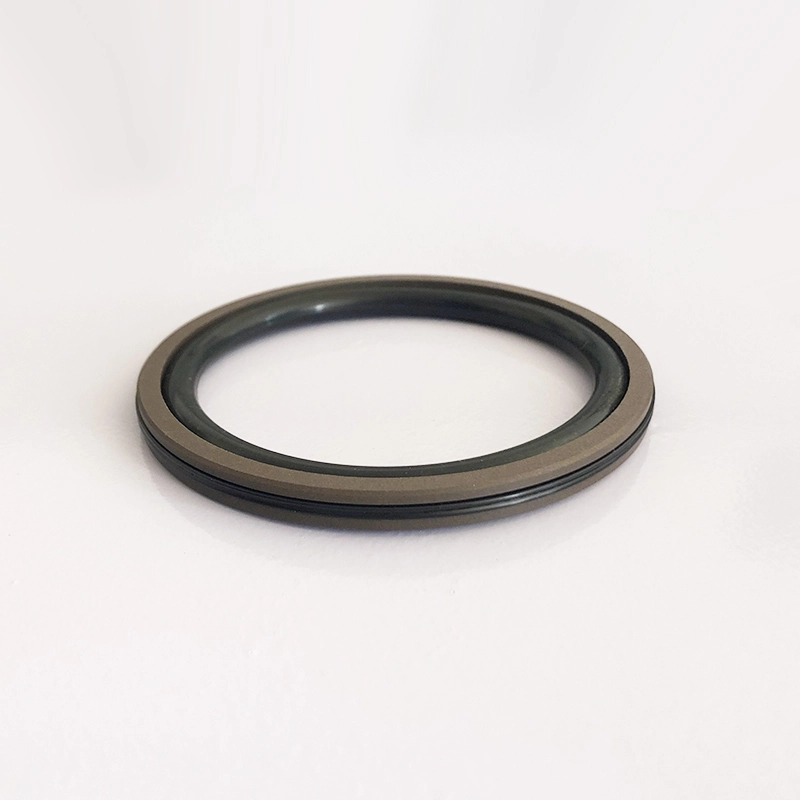

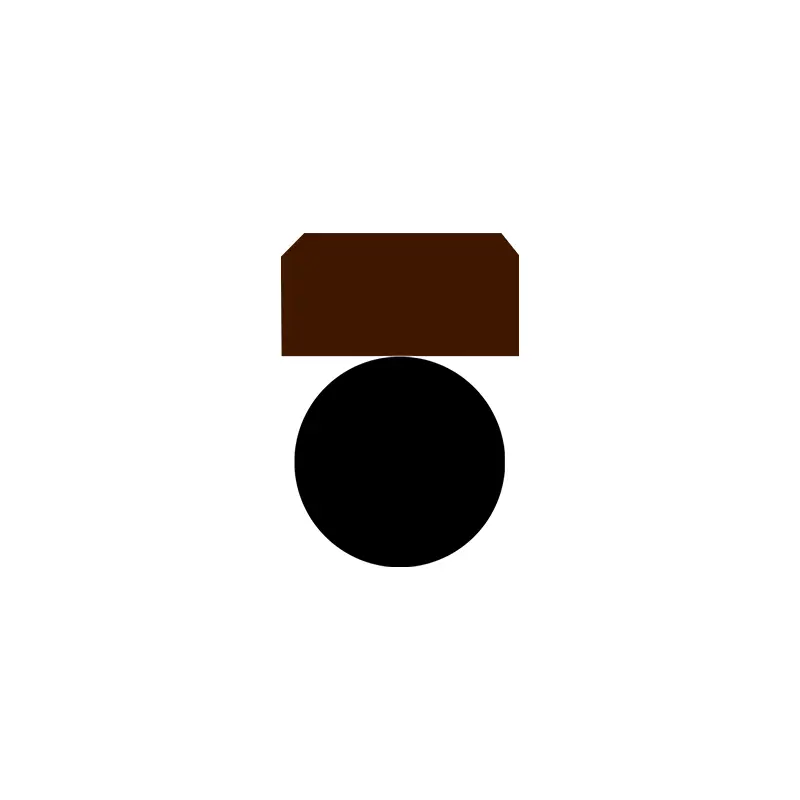

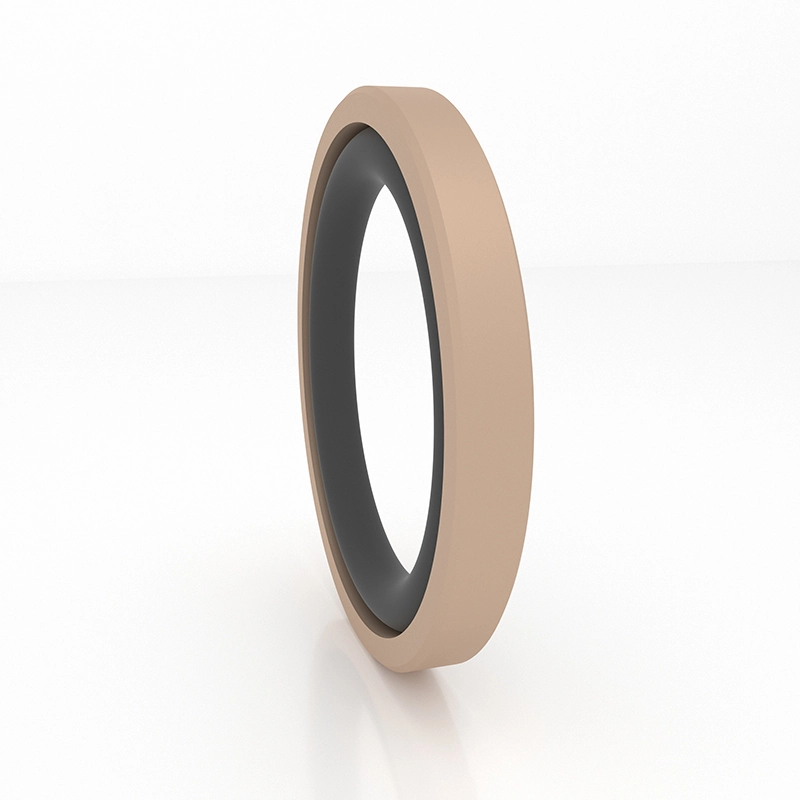

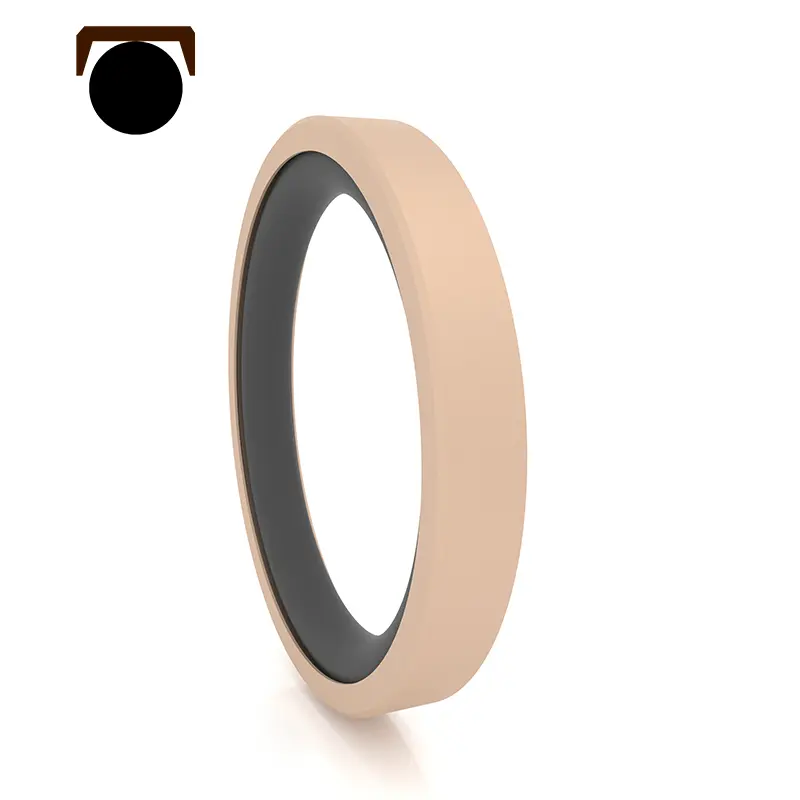

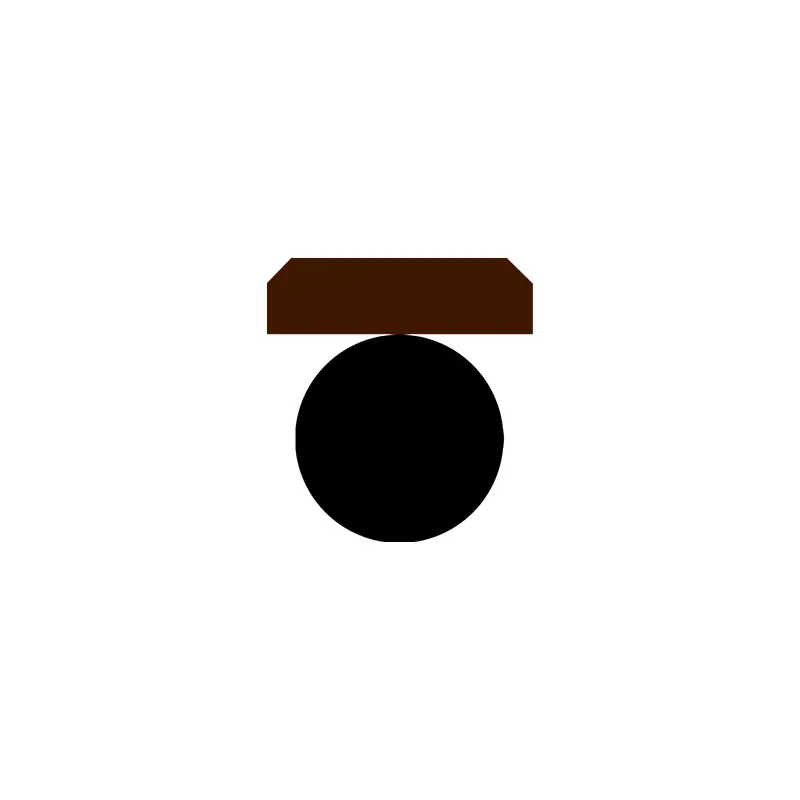

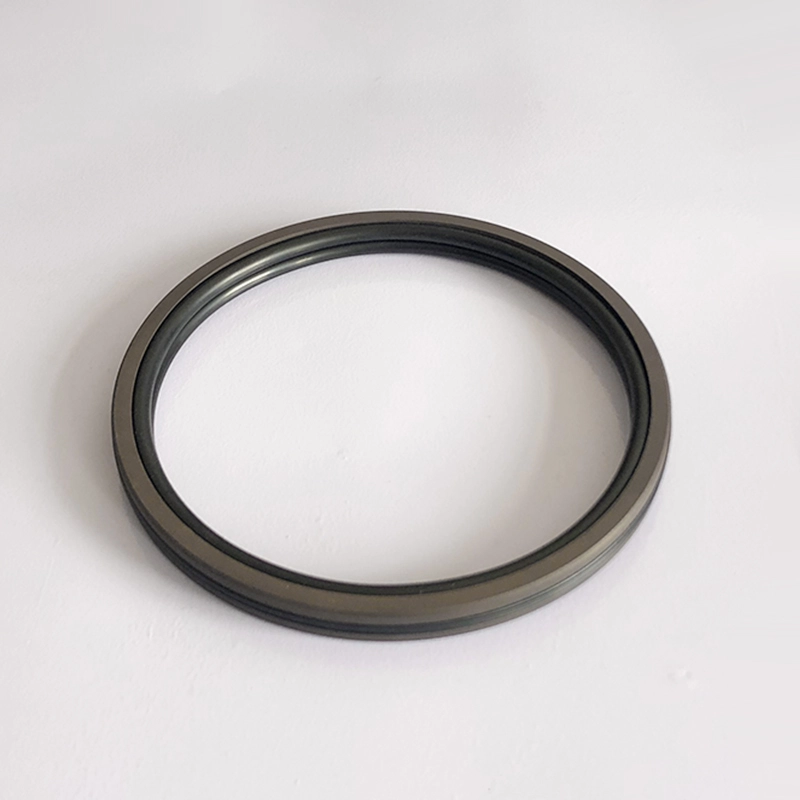

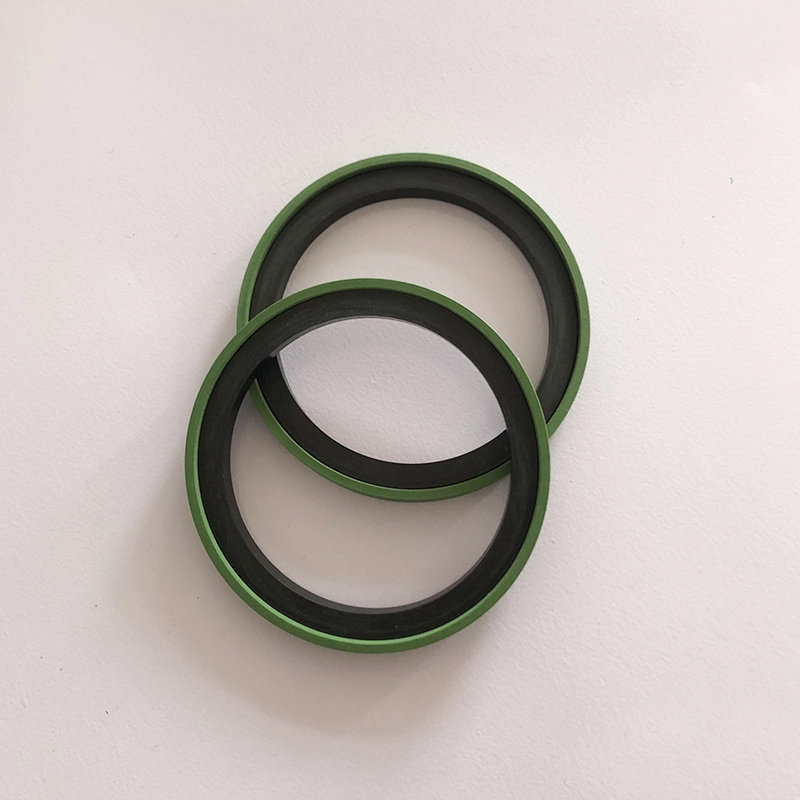

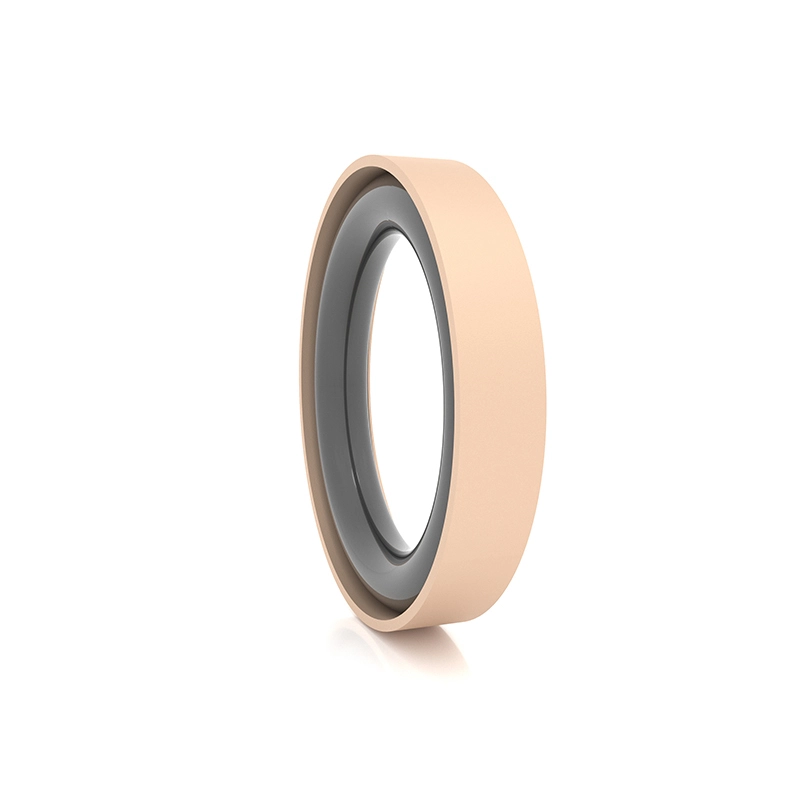

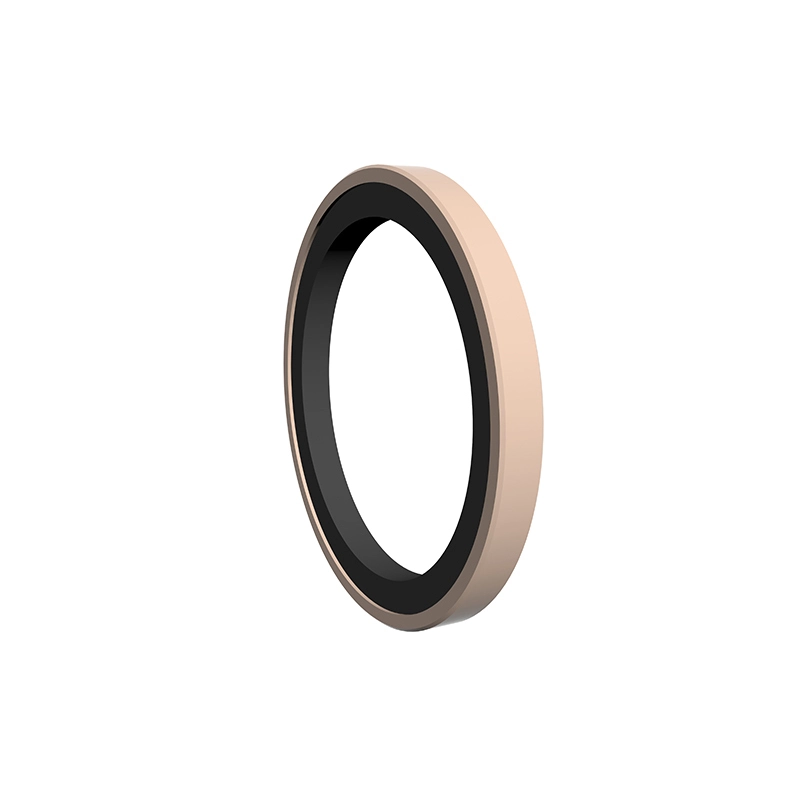

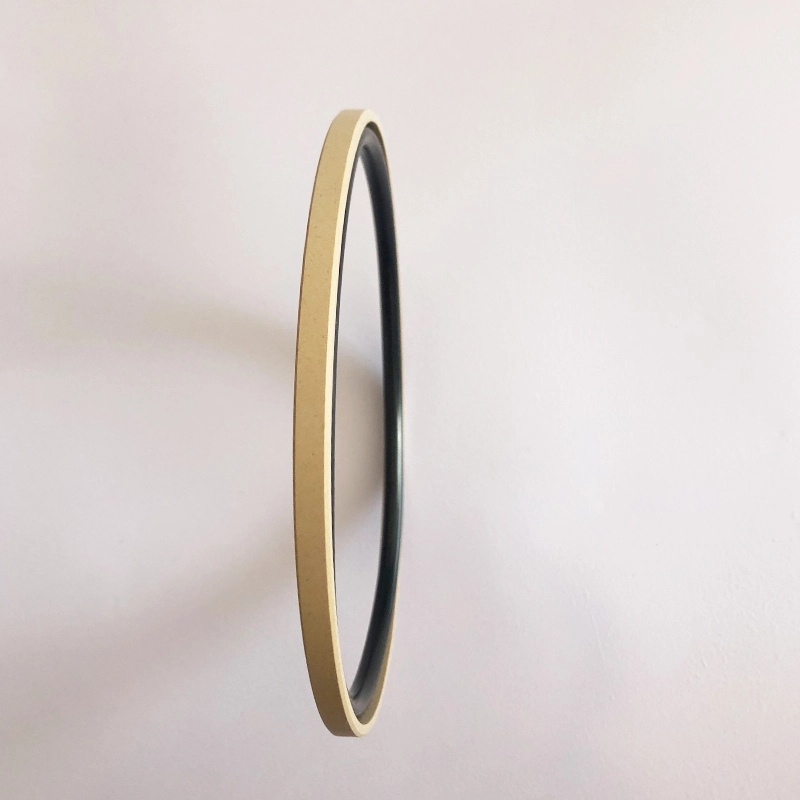

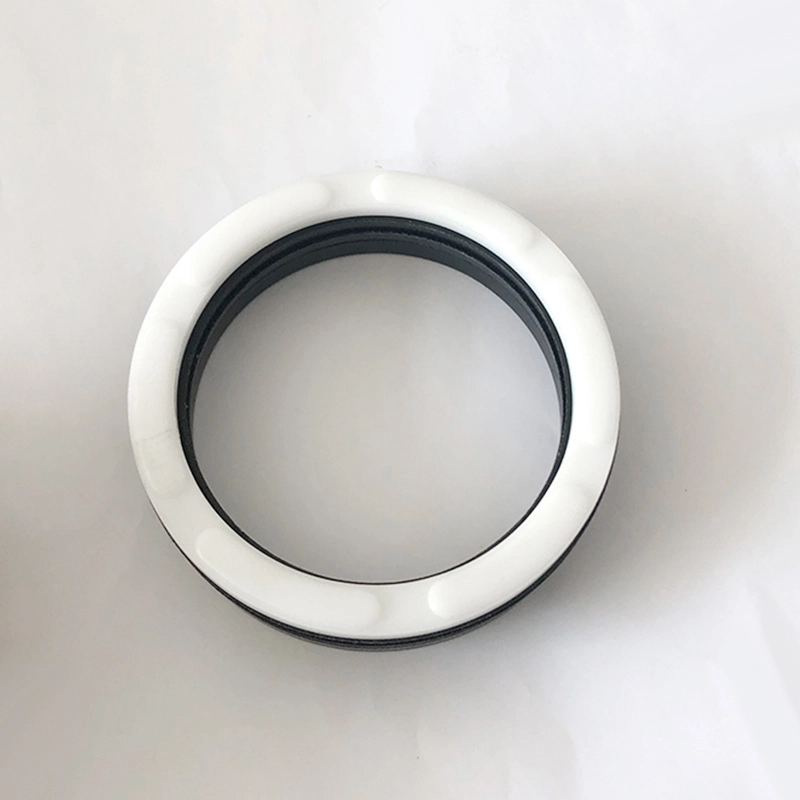

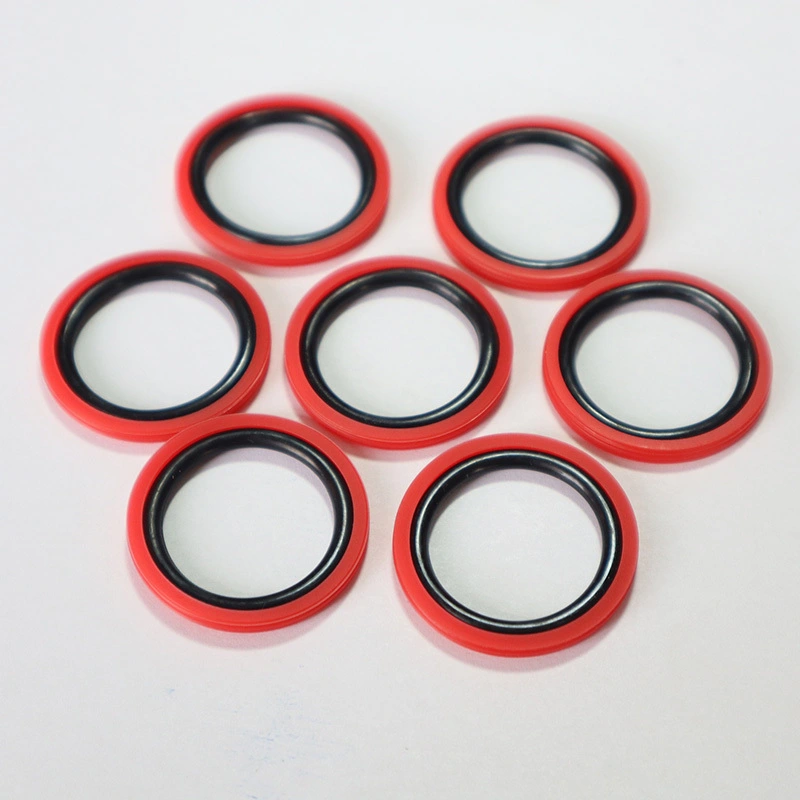

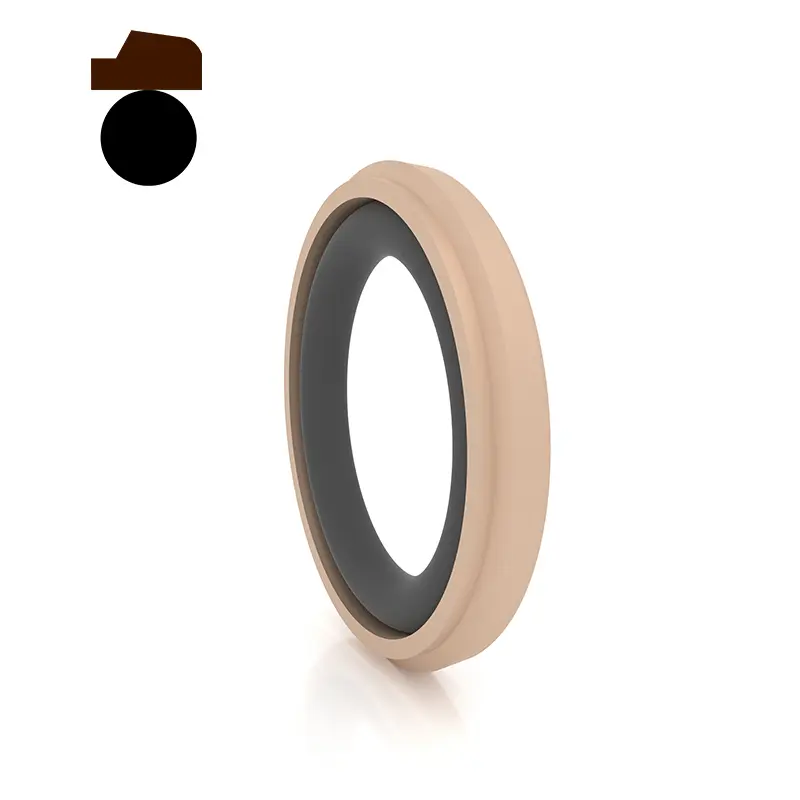

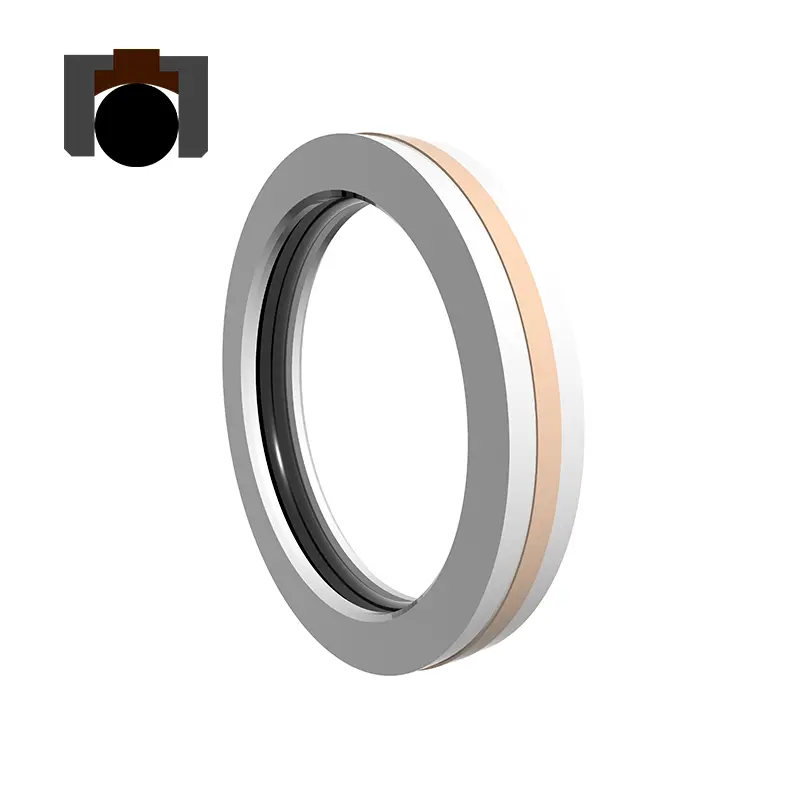

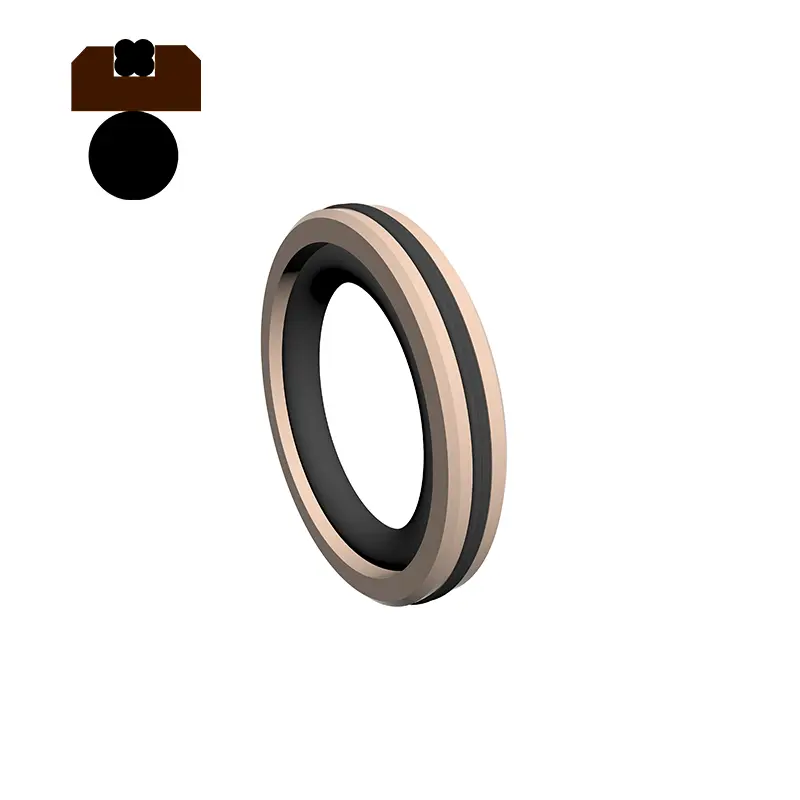

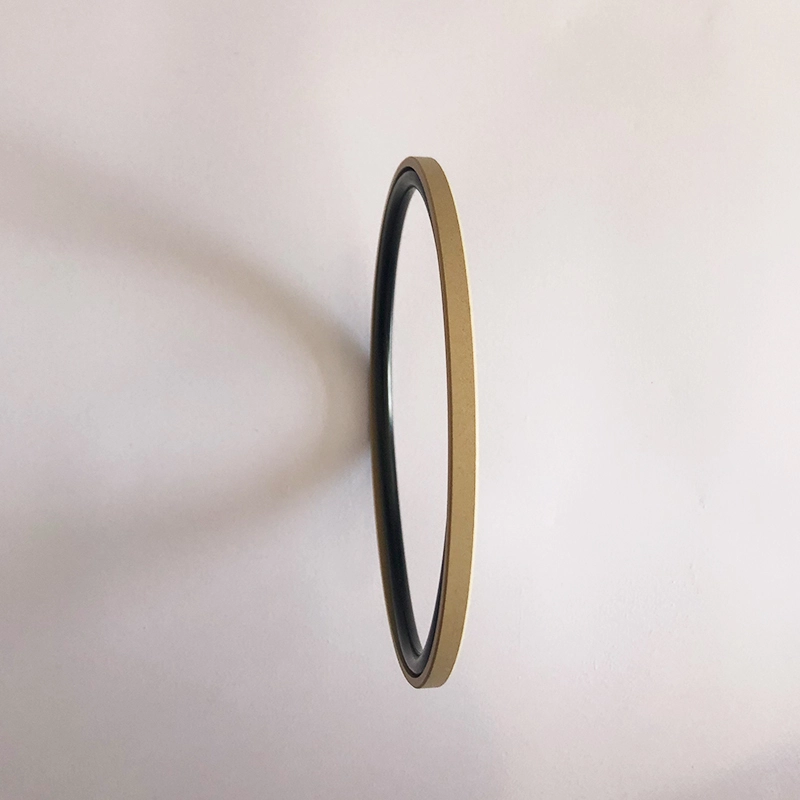

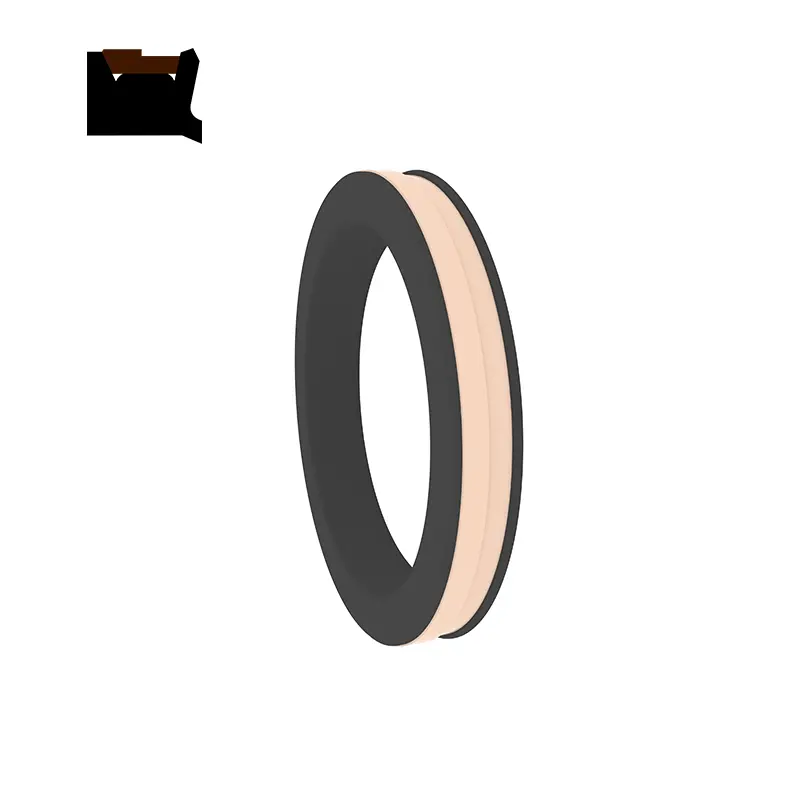

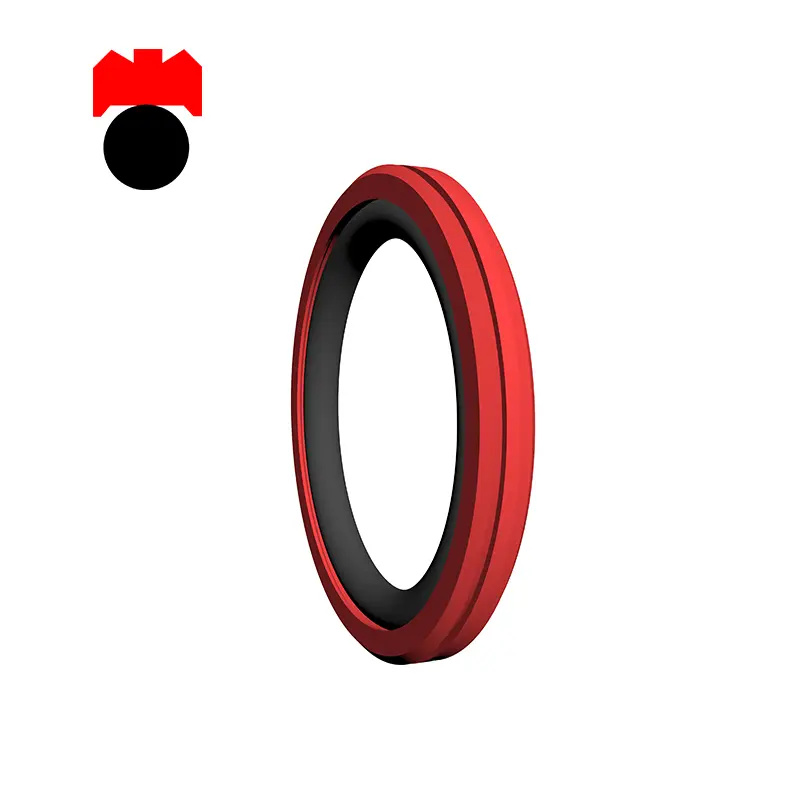

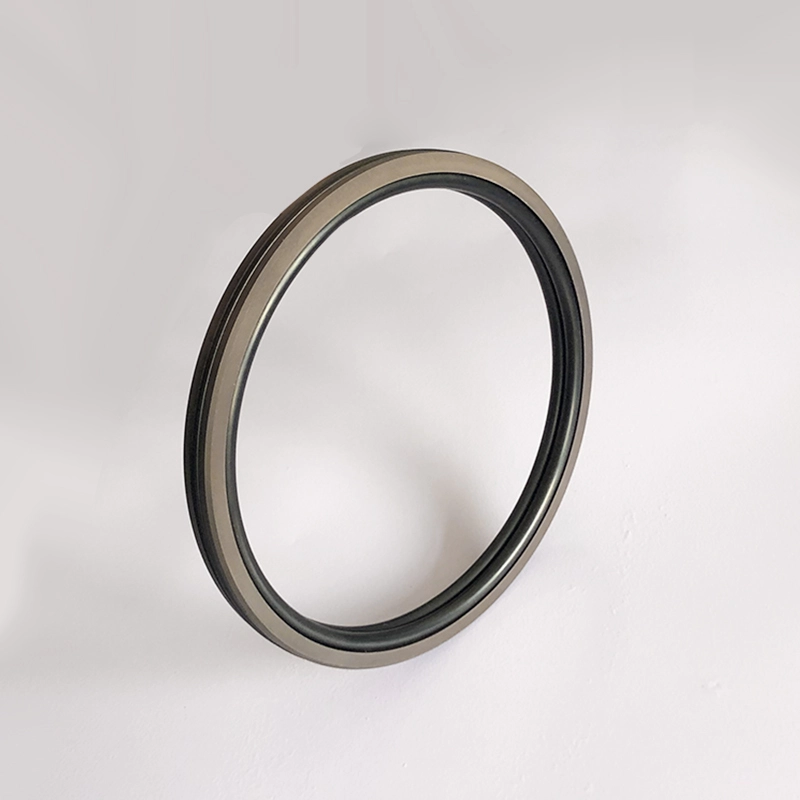

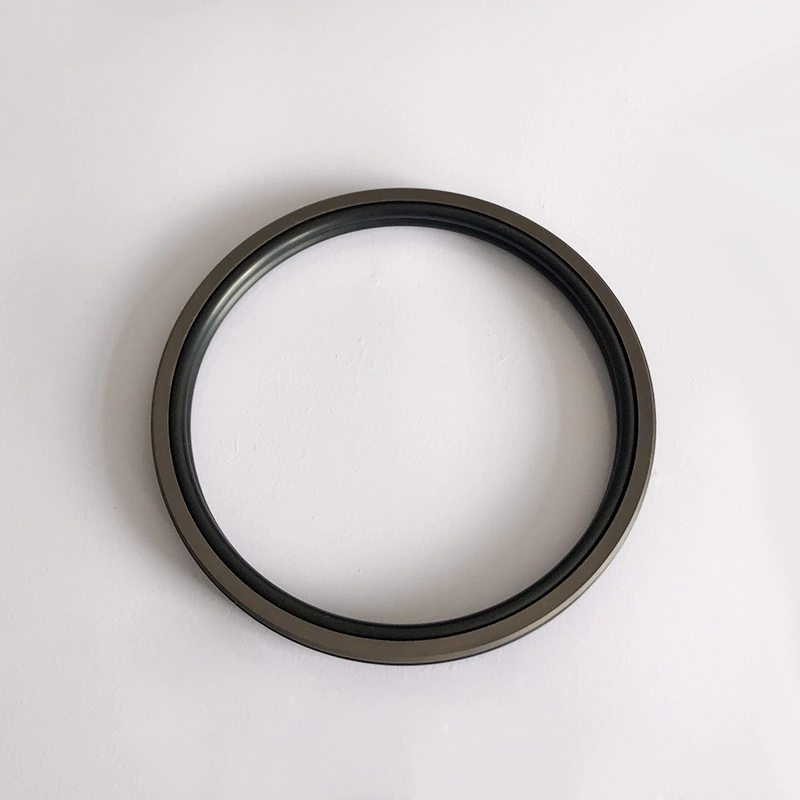

RC61 e RC62 sono composti da un anello di tenuta rettangolare PTFE riempita e un anello di gomma a forma di O, adatto alla tenuta di pressione bidirezionale del movimento idraulico. RC61-B è composto da un anello di tenuta a gradini PTFE riempiti e un anello di gomma a forma di O, adatto alla sigillatura a pressione unidirezionale alternativa idraulica. RC62-B è una guarnizione inversa graduale per impieghi, adatto alla sigillatura di pressione unidirezionale. L'o-ring fornisce forza radiale e compensa l'usura dell'anello di tenuta. Viene generalmente utilizzato in combinazione con un anello guida per attrezzature idrauliche pesanti. Le scale divise (aperte) devono essere utilizzate per cilindri con un diametro inferiore a 30 mm. Caratteristiche:
1. Attrito basso, piccola resistenza di partenza, movimento regolare, attrito uguale dinamico e statico, nessun striscio;
2. stabilità di pressione molto elevata in pressione e condizioni difficili;
3. Lunga vita, può essere utilizzato per i sigilli di lubrificazione senza olio;
4. Può essere utilizzato per sigillare i media a bassa viscosità come l'acqua;

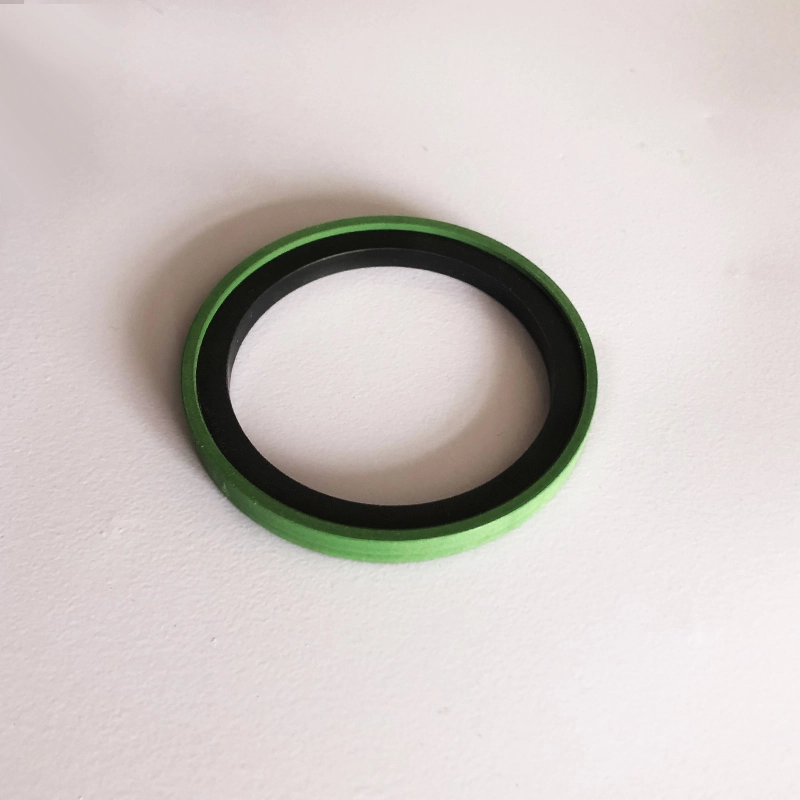

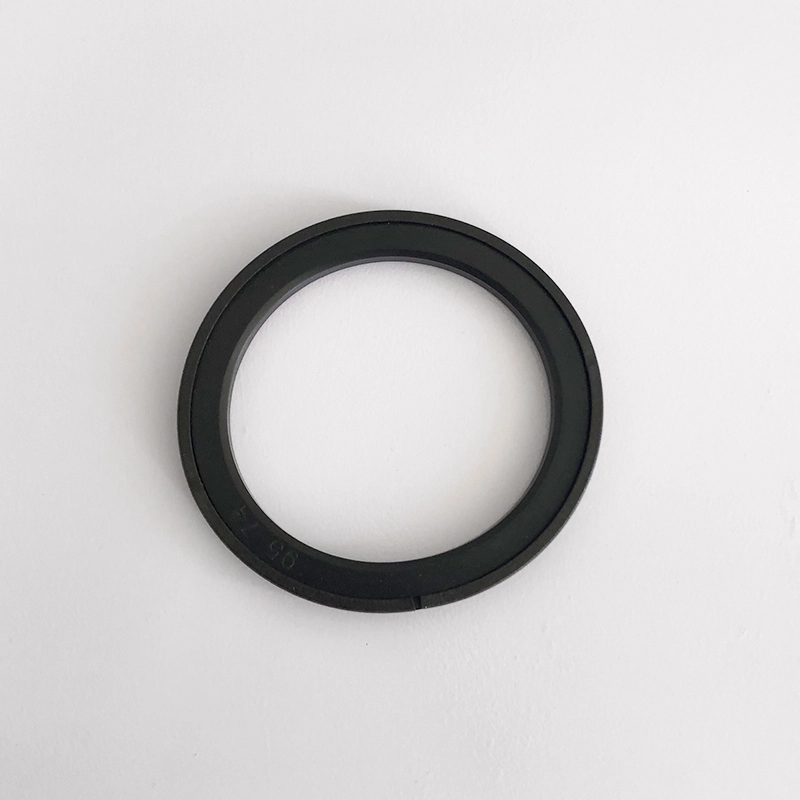

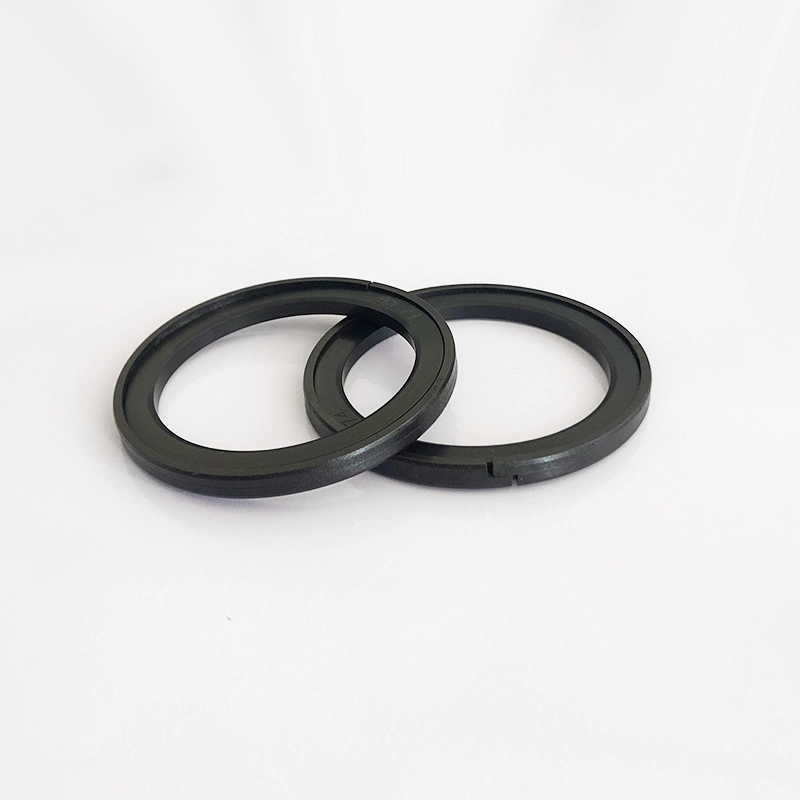

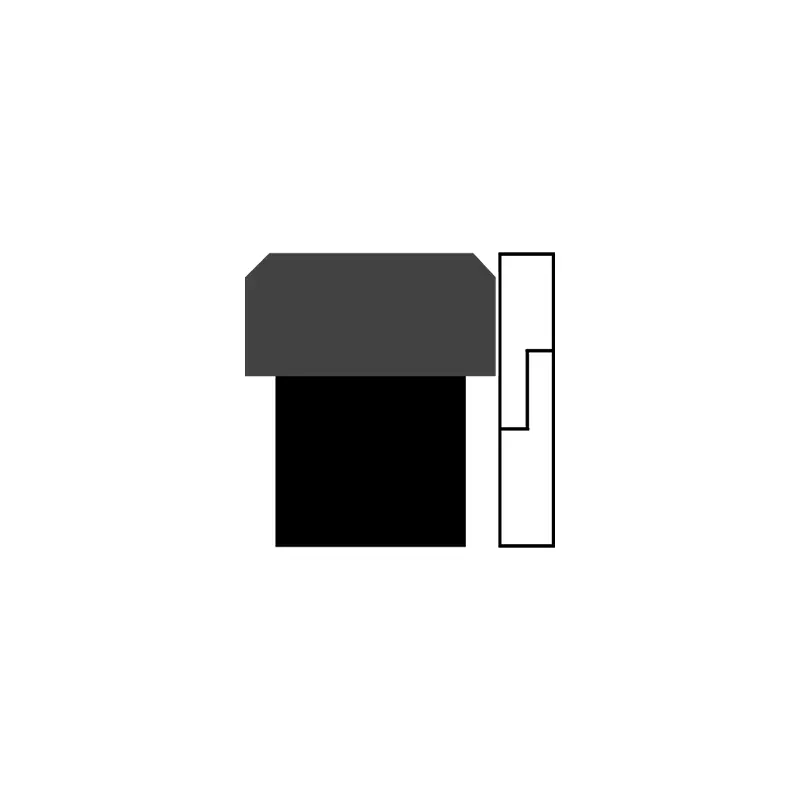

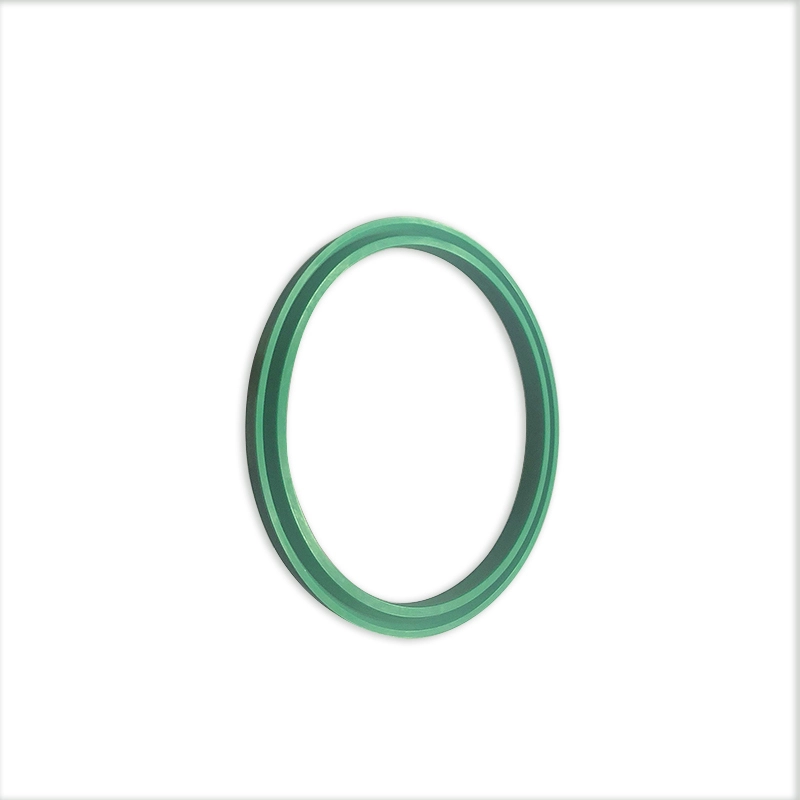

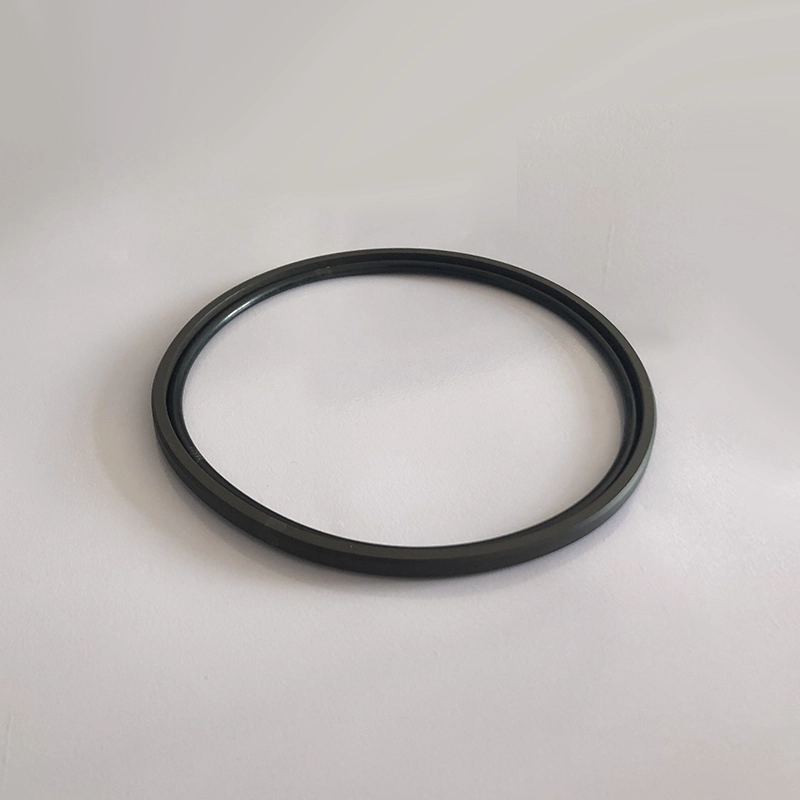

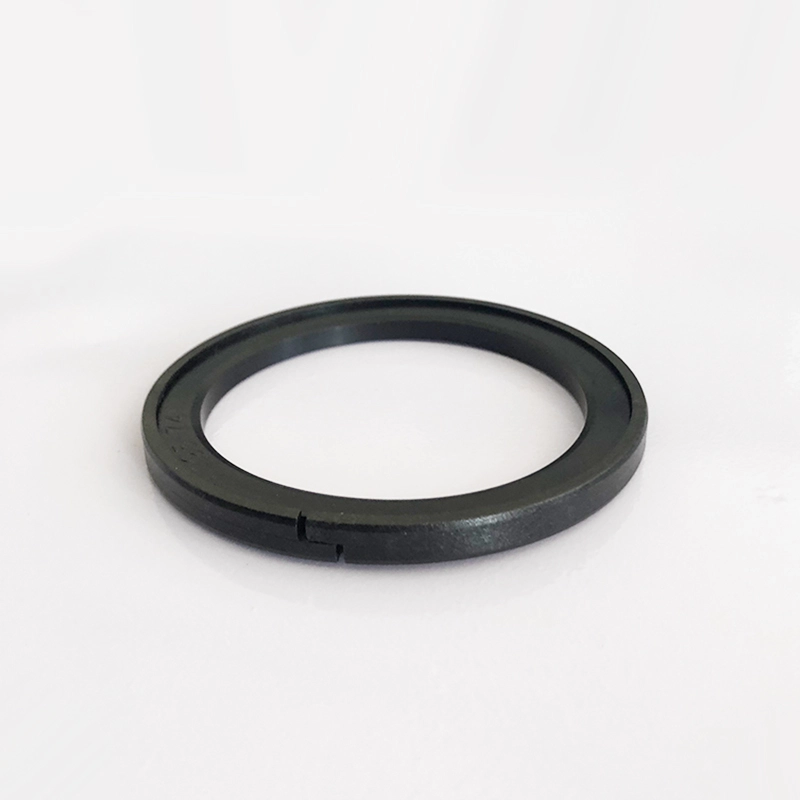

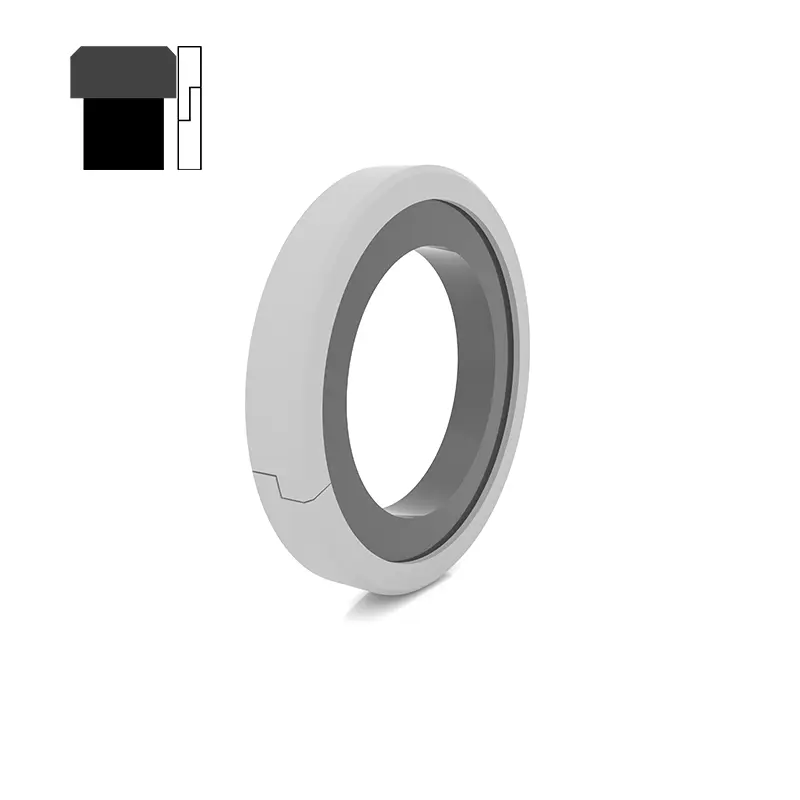

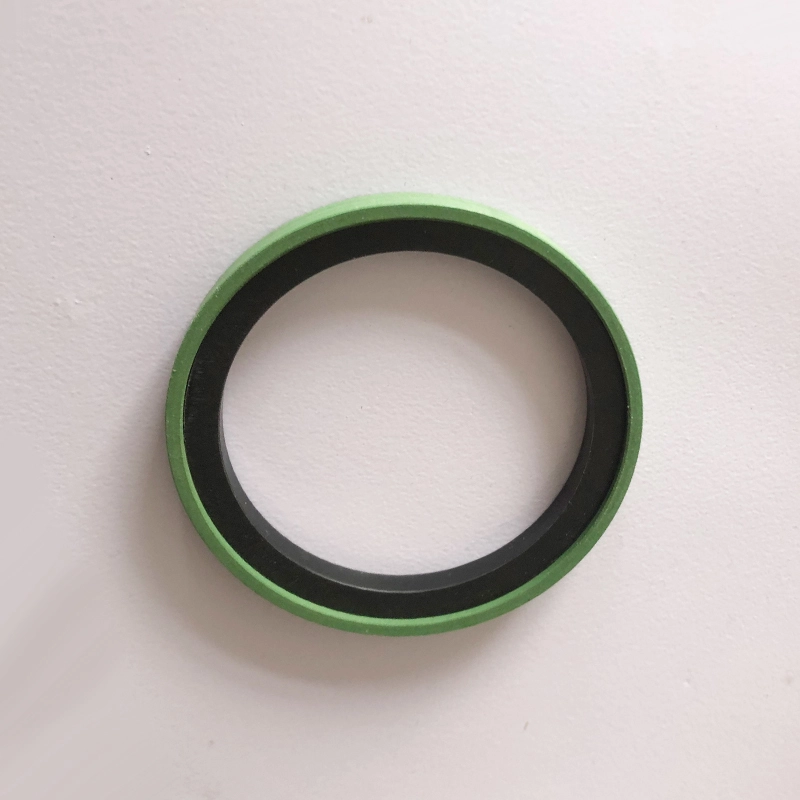

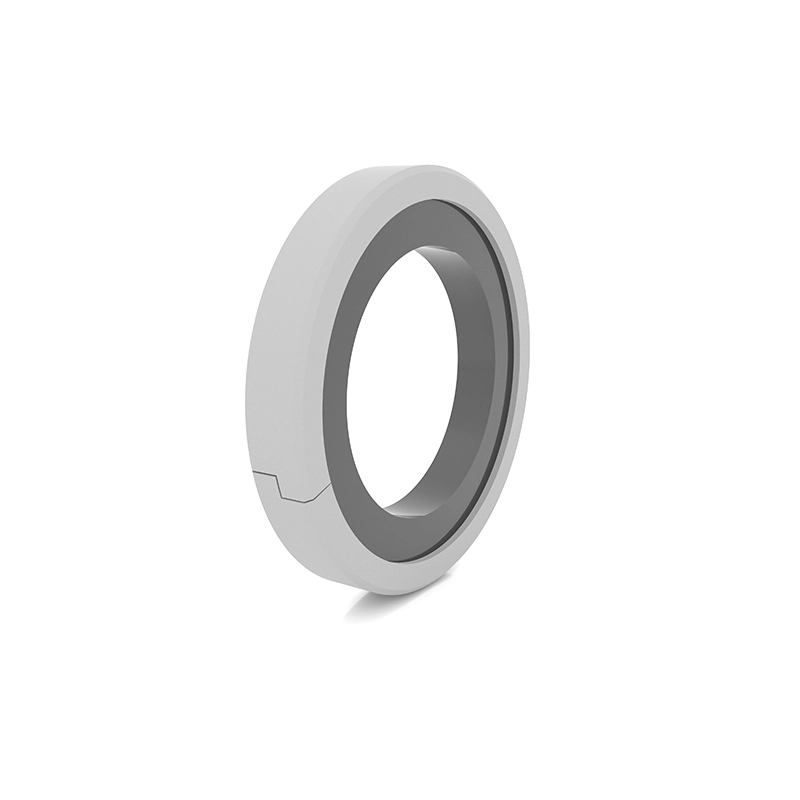

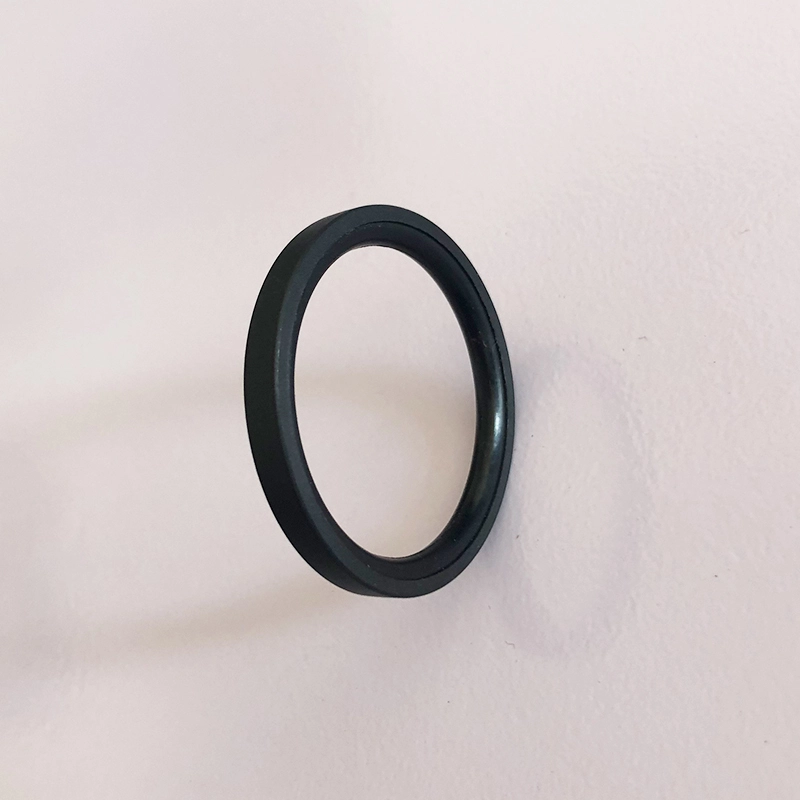

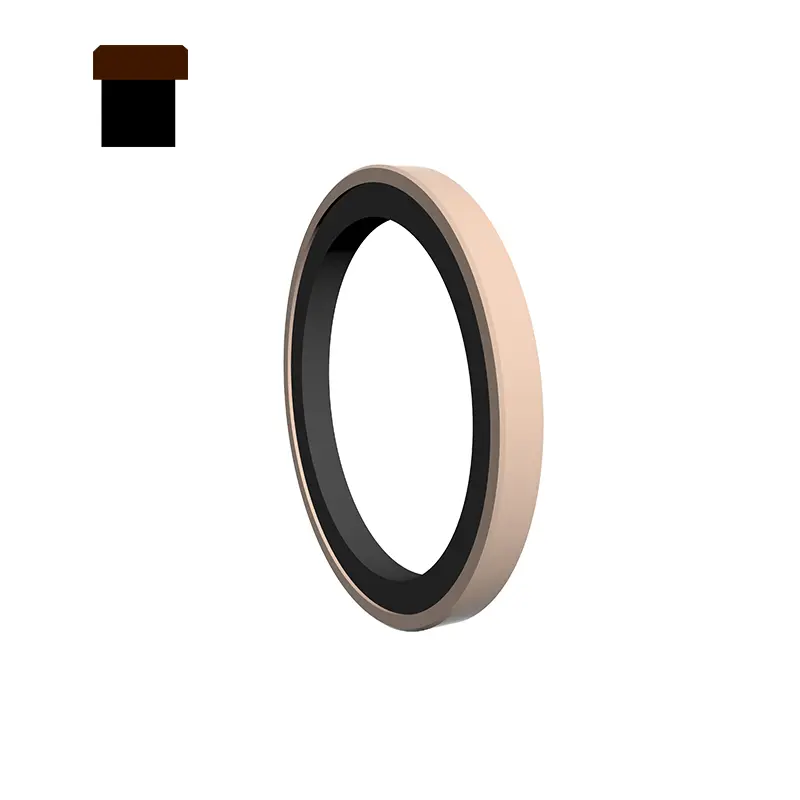

OK è composto da un anello di tenuta aperta termoplastica realizzata in materiale speciale e un anello di gomma rettangolare, adatto alla sigillatura a pressione bidirezionale del movimento idraulico. L'anello di gomma fornisce forza radiale e compensa l'usura dell'anello di tenuta. Poiché l'anello di tenuta adotta una struttura aperta, viene risolto il problema che l'anello Glyd necessita di strumenti speciali da installare. Caratteristiche:
1. Attrito basso, piccola resistenza di partenza, movimento regolare, nessun striscio;
2. stabilità di pressione molto elevata in pressione e condizioni difficili;
3. Installazione semplice e conveniente, non sono richiesti strumenti di montaggio;
4. Può essere utilizzato per sigillare i media a bassa viscosità come l'acqua;
5. Buone prestazioni anti-estrusione, consentendo un divario di estrusione maggiore.

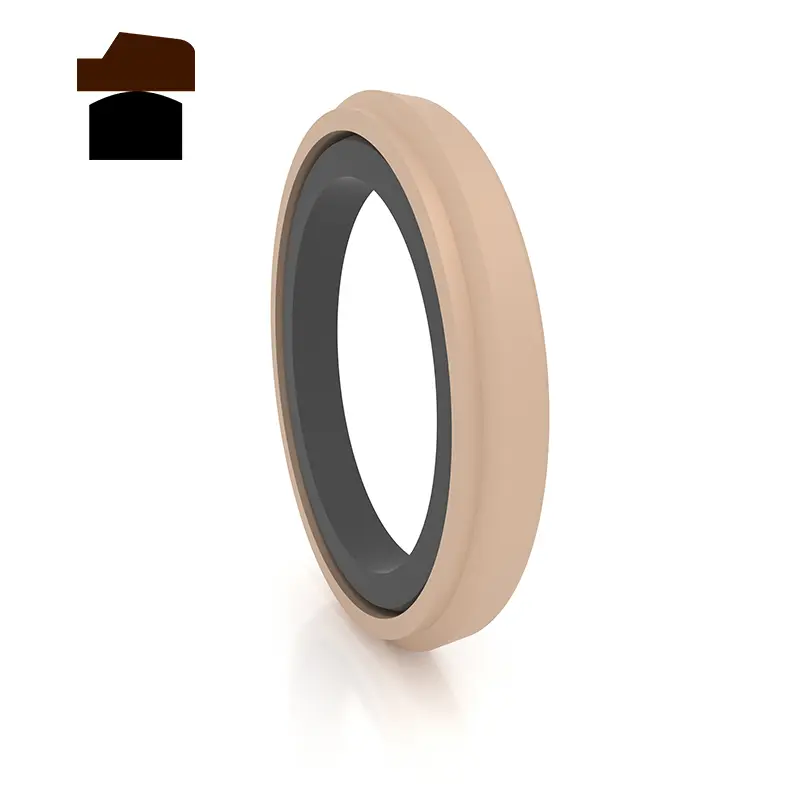

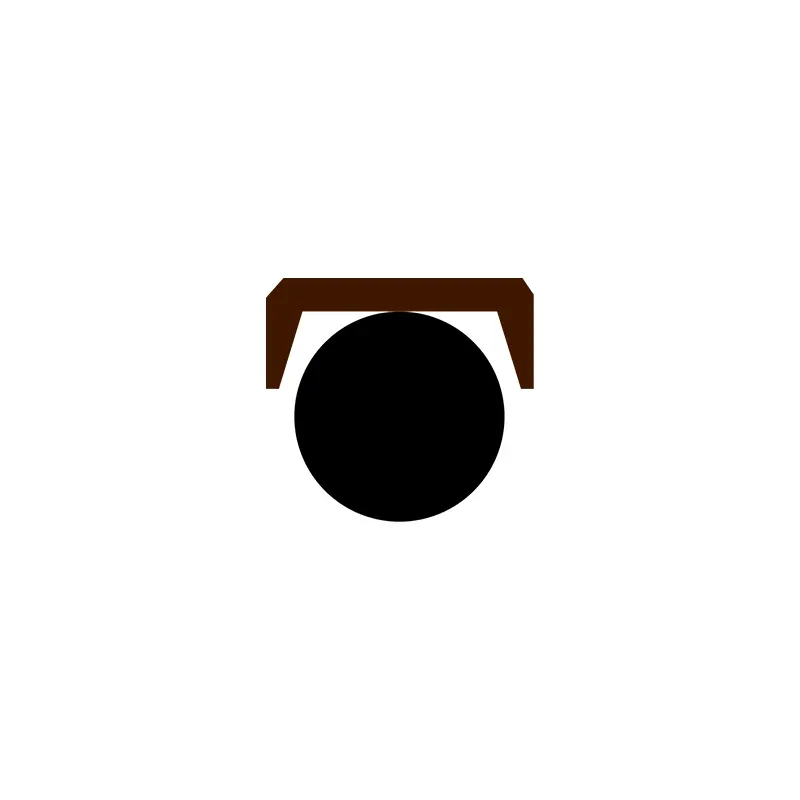

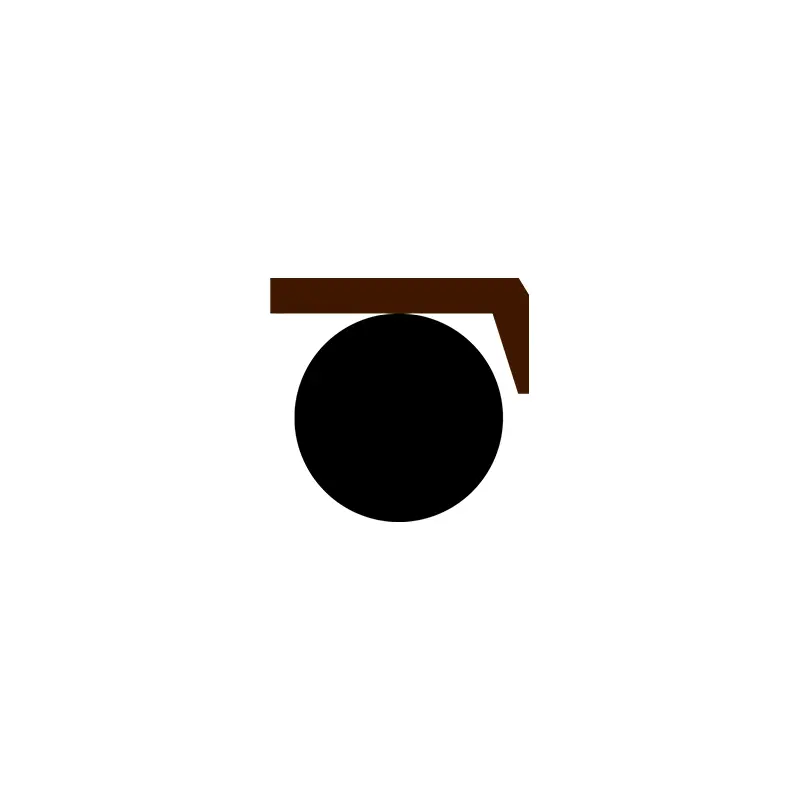

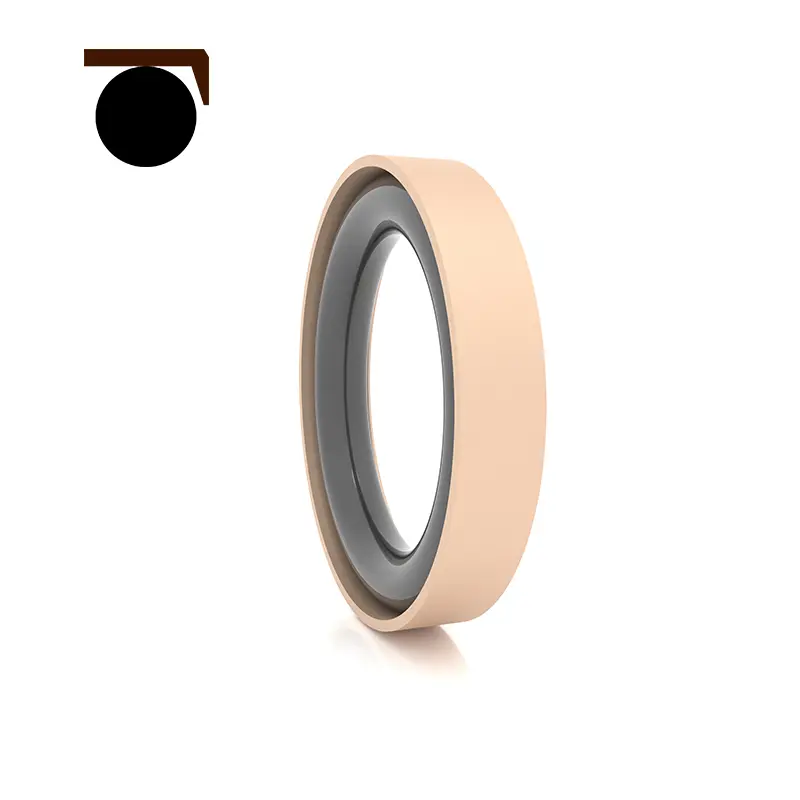

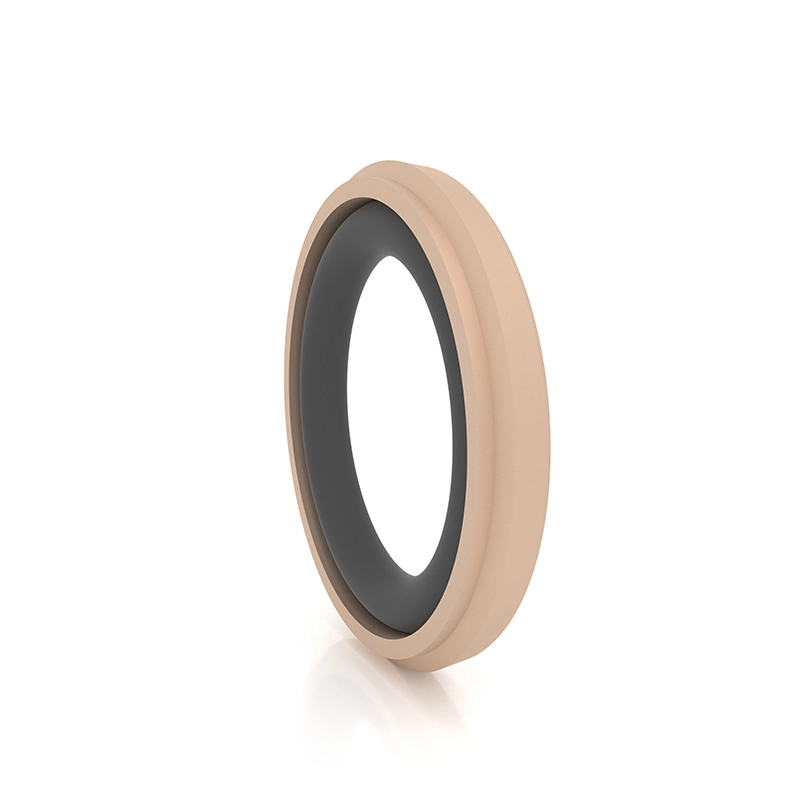

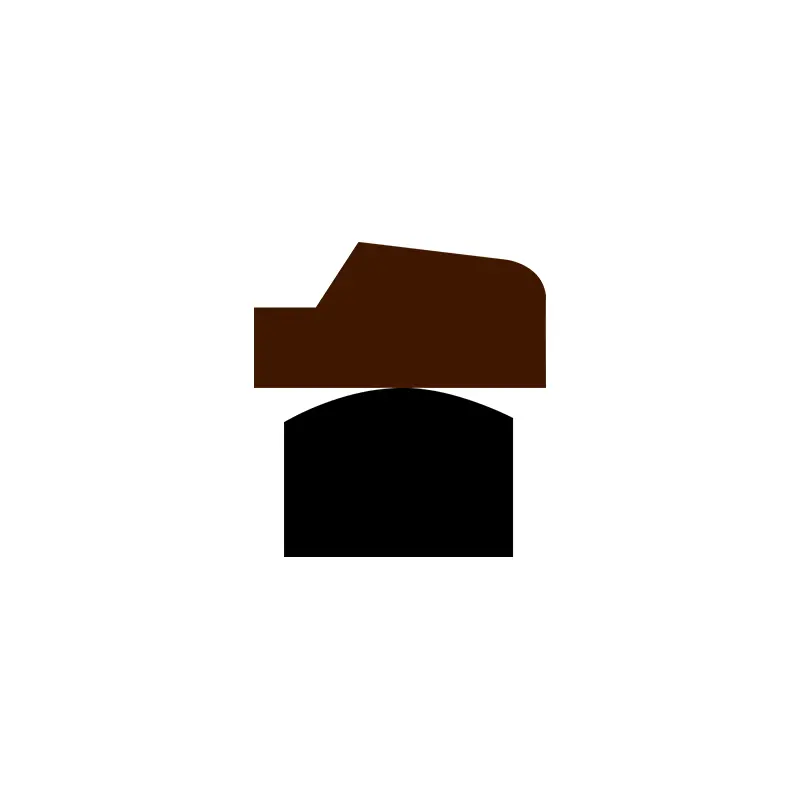

RC63 è composto da un anello di tenuta a forma di cappuccio PTFE e un anello di gomma a forma di O, adatto alla tenuta di pressione bidirezionale del movimento idraulico e pneumatico. L'anello a forma di O fornisce forza radiale e compensa l'usura dell'anello di tenuta. Poiché l'anello di tenuta adotta un sottile design delle labbra, l'abilità di compensazione di follow-up è buona, quindi le prestazioni di tenuta sono buone e può essere installata nella scanalatura dell'anello GB12350. Le scale divise (aperte) devono essere utilizzate per diametri del cilindro inferiore a 30 mm. Caratteristiche:
1. Può essere utilizzato sia per idraulico che pneumatico e può essere utilizzato per la tenuta di pressione bidirezionale;
2. Attrito basso, piccola resistenza di partenza, movimento regolare, attrito uguale dinamico e statico, nessun striscio;
3. Lunga vita, può essere utilizzato per i sigilli di lubrificazione senza olio;
Piccolo spazio strutturale, facile installazione e manutenzione;

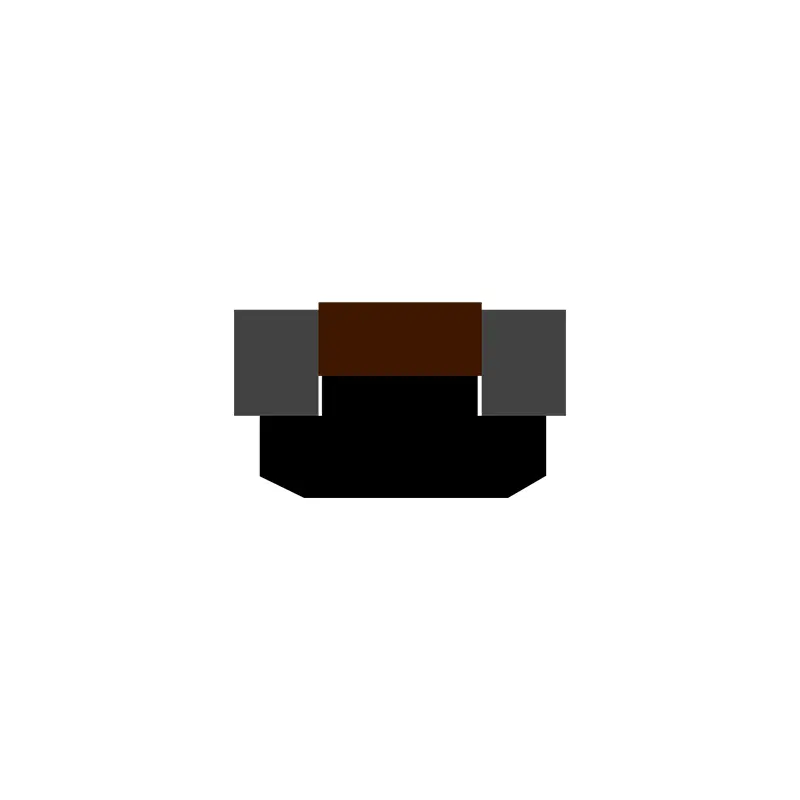

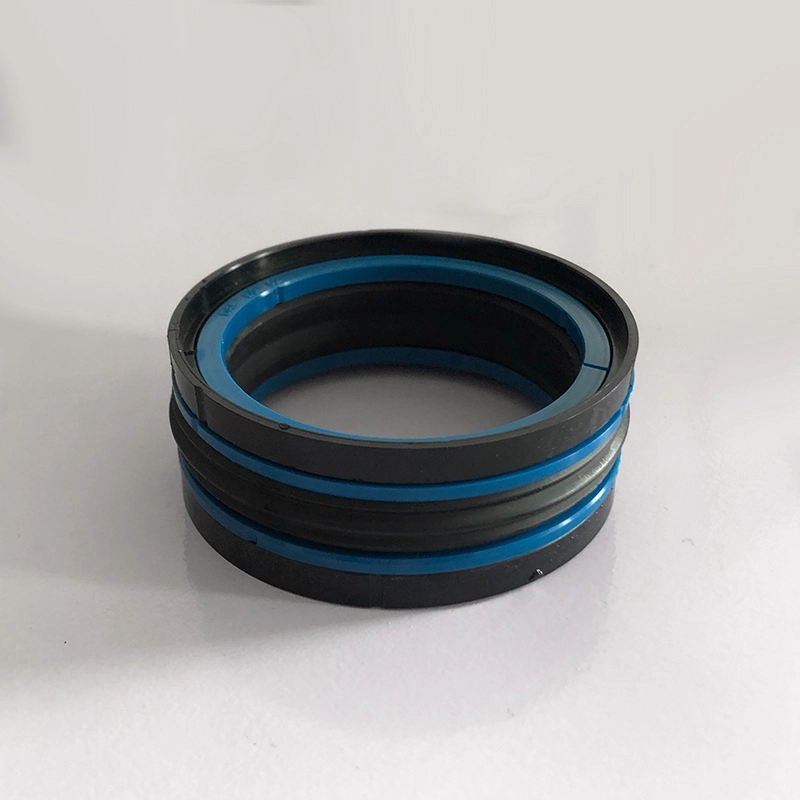

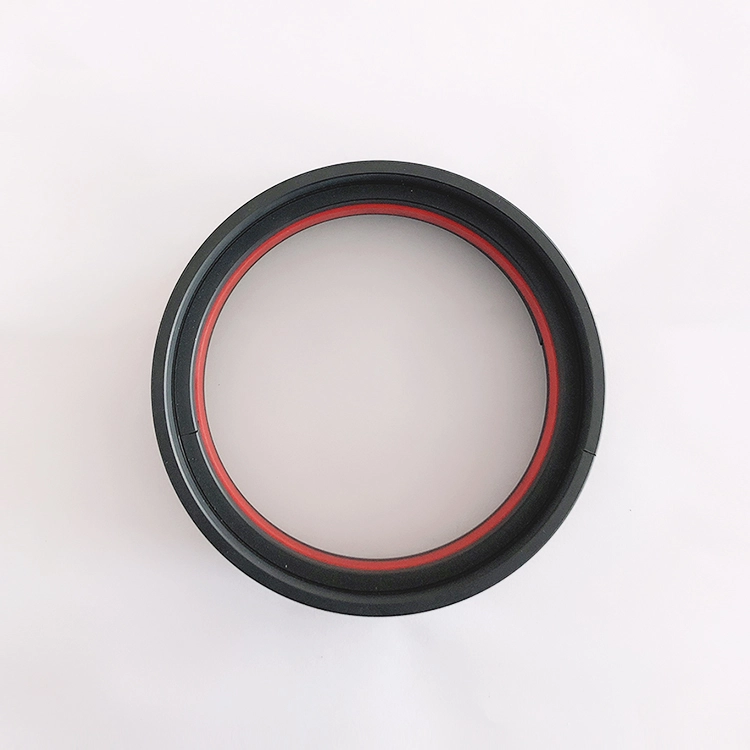

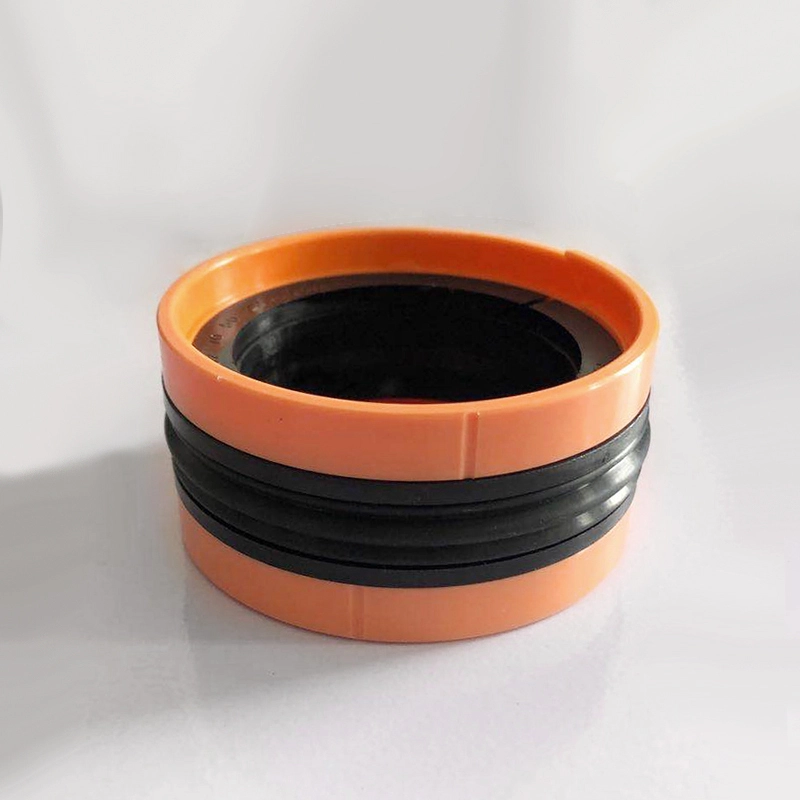

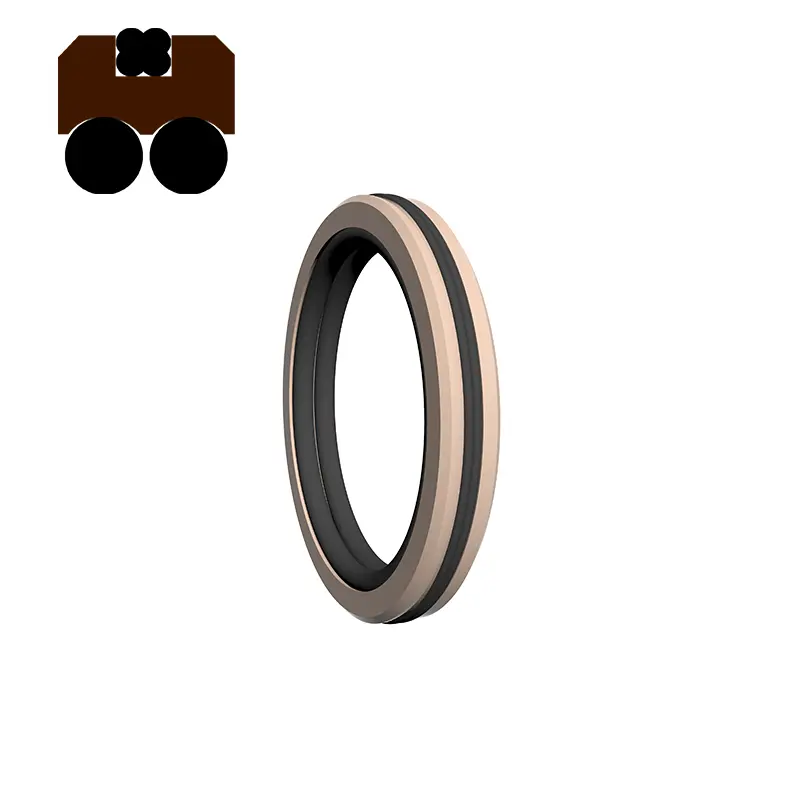

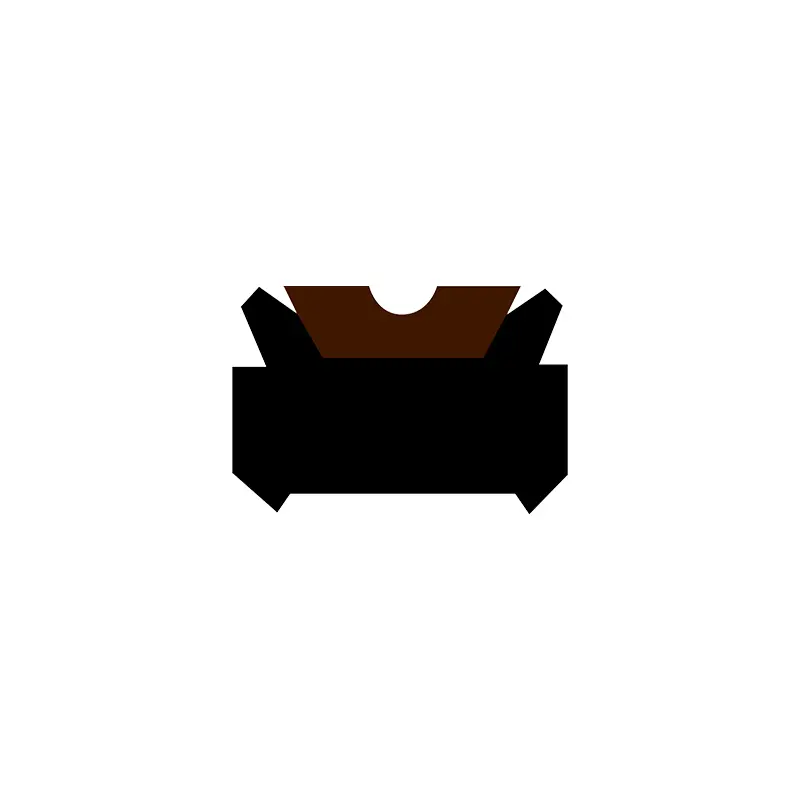

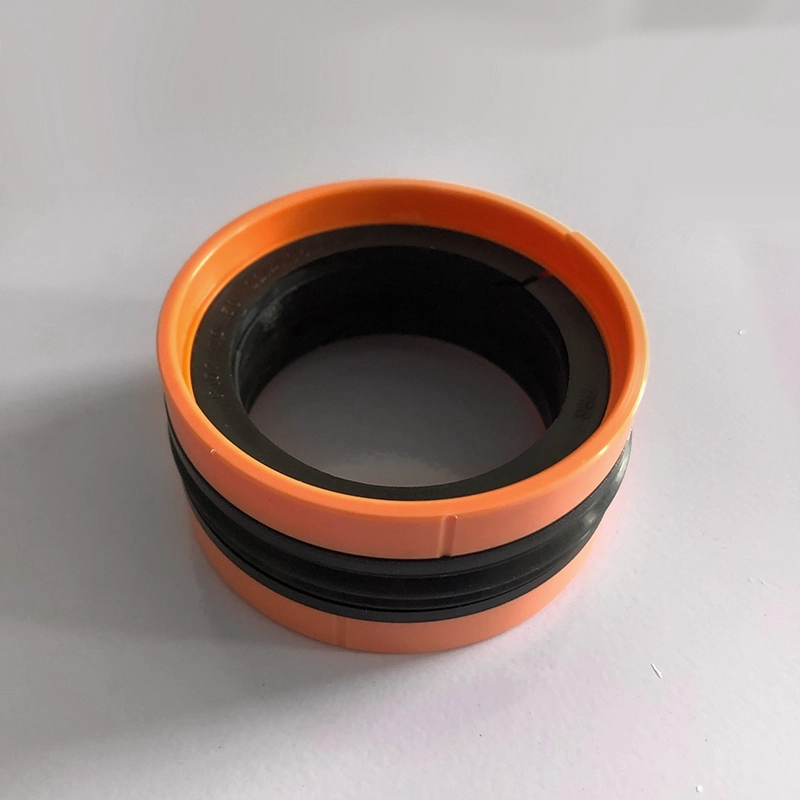

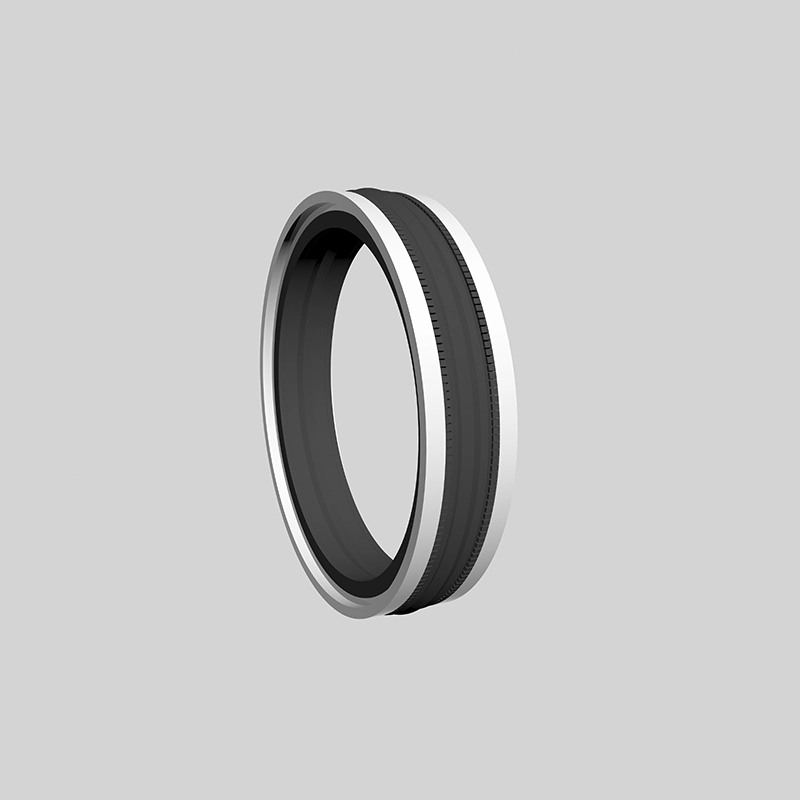

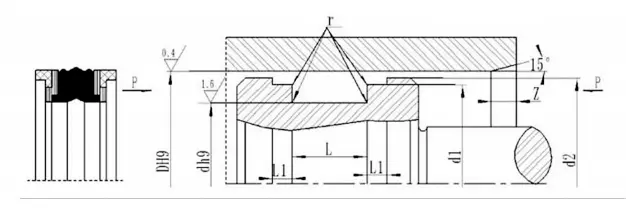

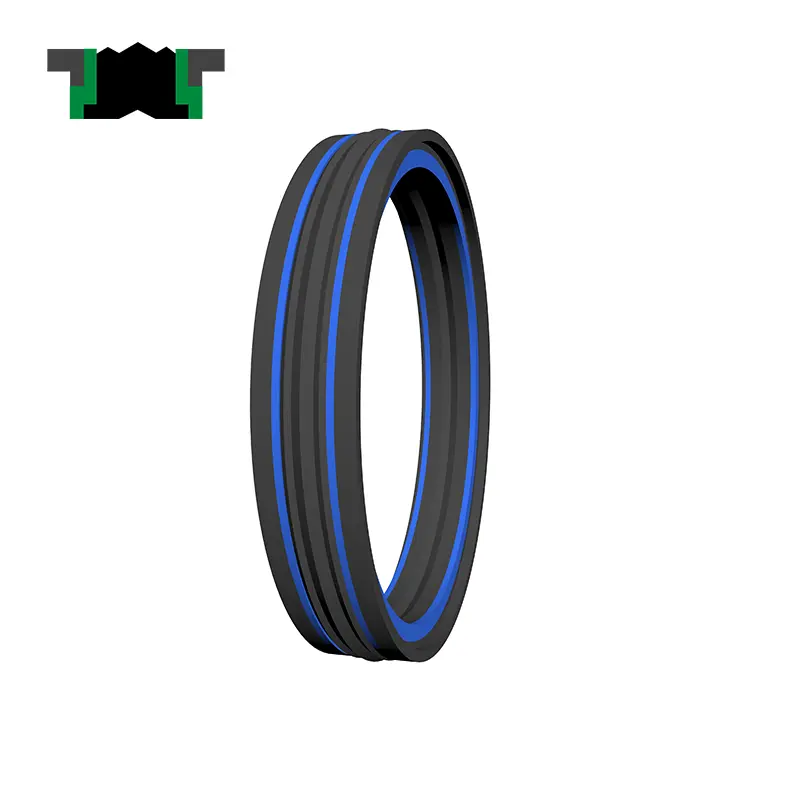

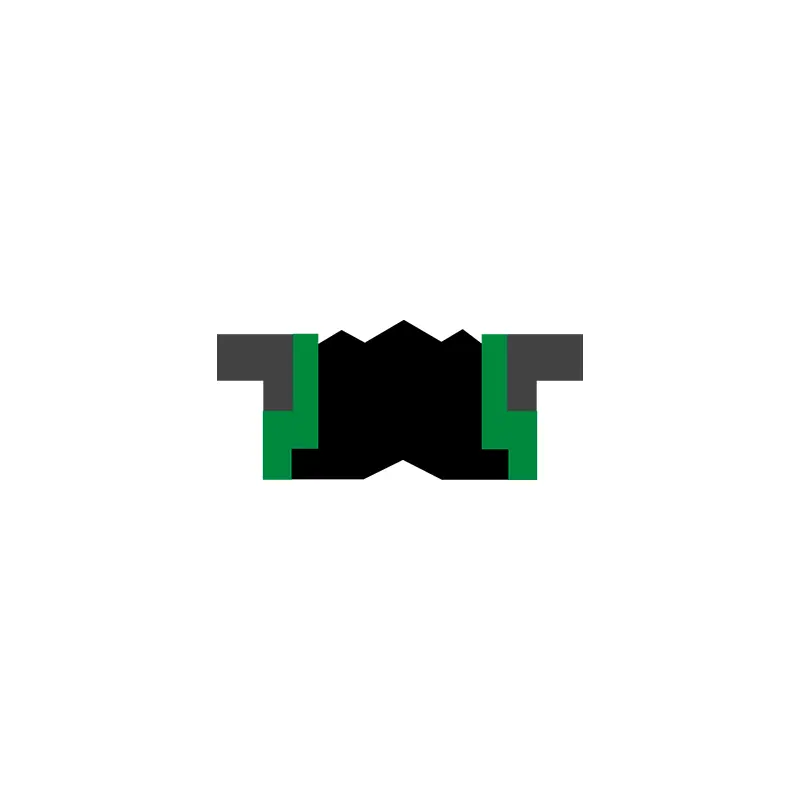

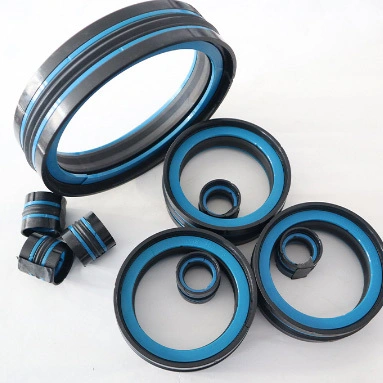

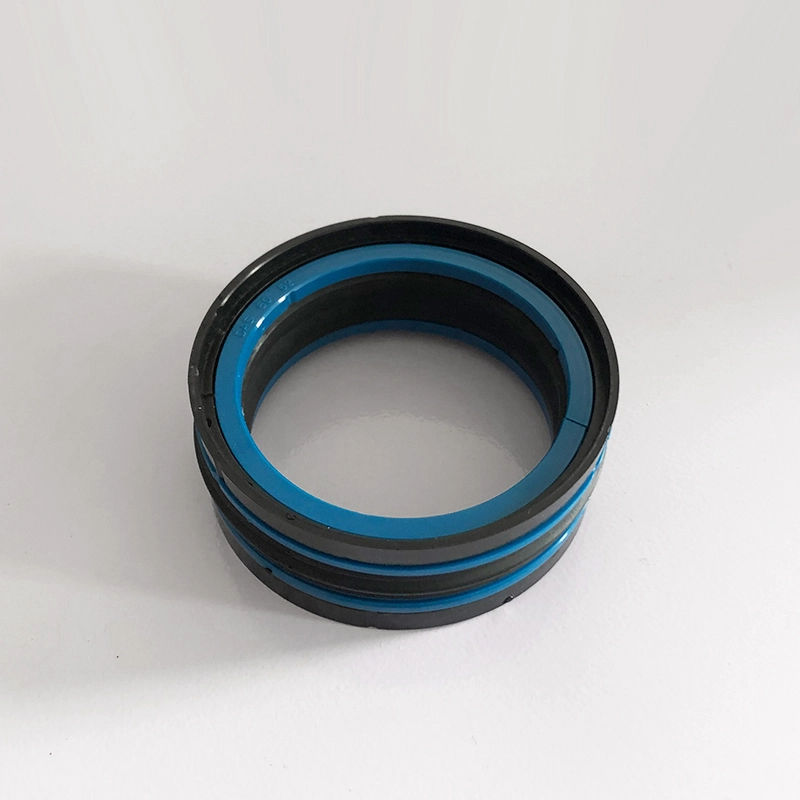

KDAS, TPM (forma speciale) è un gruppo di guarnizione a pistone a compressione a cinque combinazioni costituita da un elemento di tenuta in gomma, due anelli di sostegno e due anelli guida. Adatto alla sigillatura del pistone a pressione bidirezionale. Caratteristiche:
1. Buona tenuta, alta affidabilità, struttura compatta;
2. Non verrà schiacciato nel gap radiale;
3. Installazione semplice, installazione del pistone integrale;
La speciale forma geometrica dell'elemento di tenuta NBR gli impedisce di torcere nella scanalatura durante l'installazione.

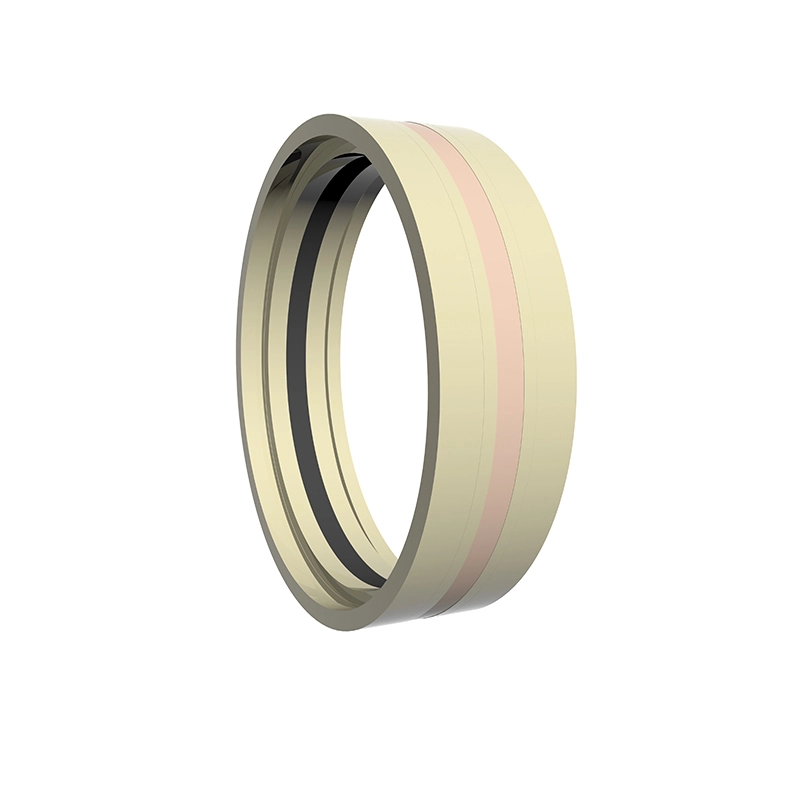

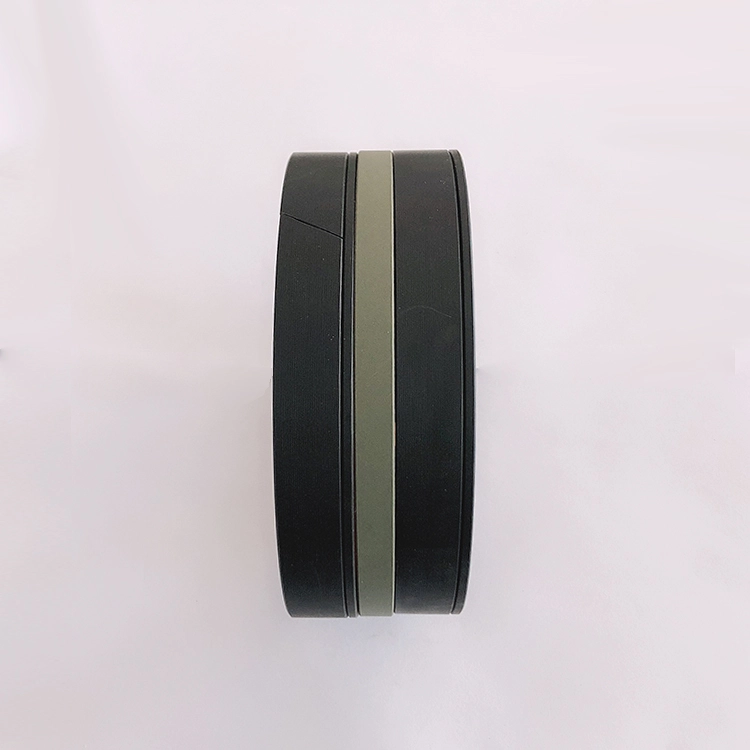

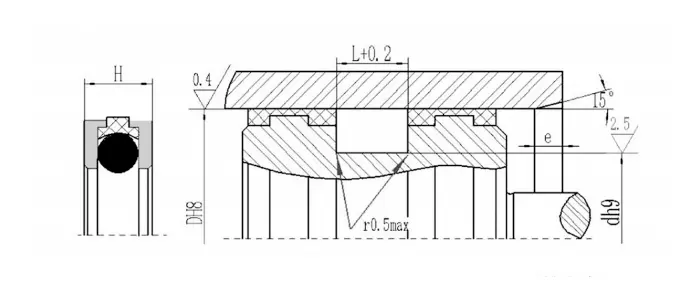

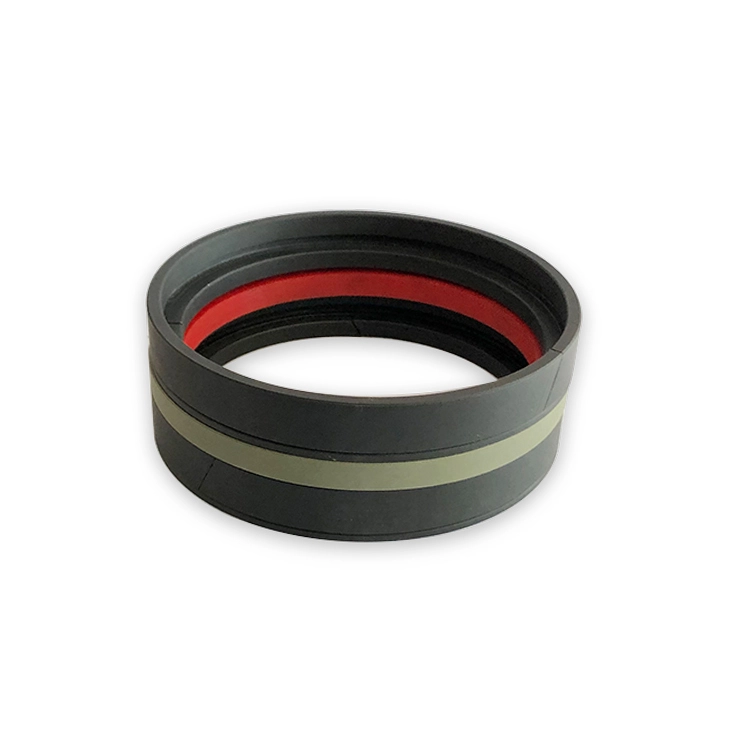

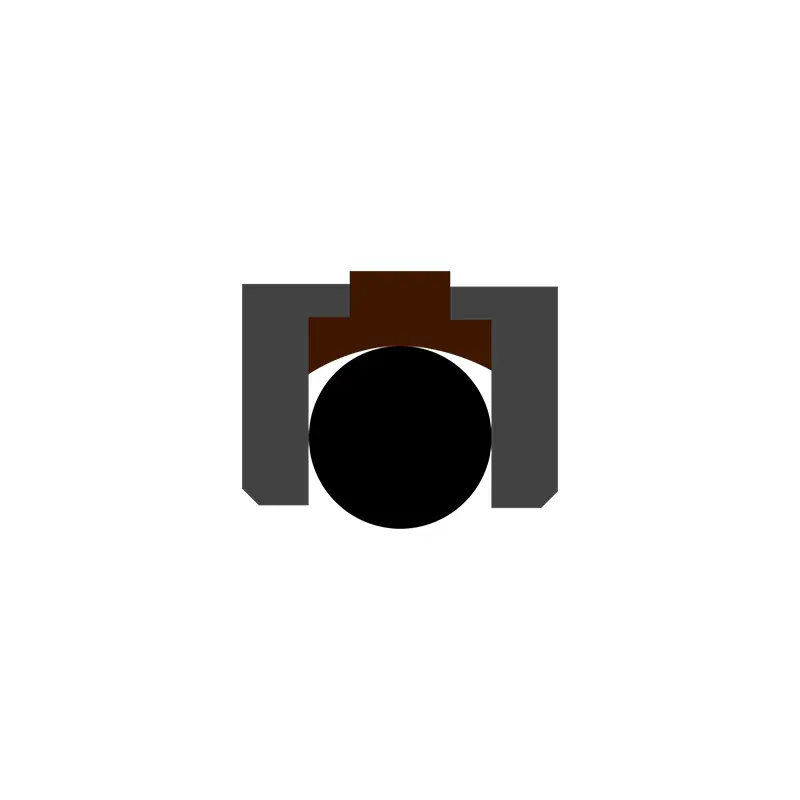

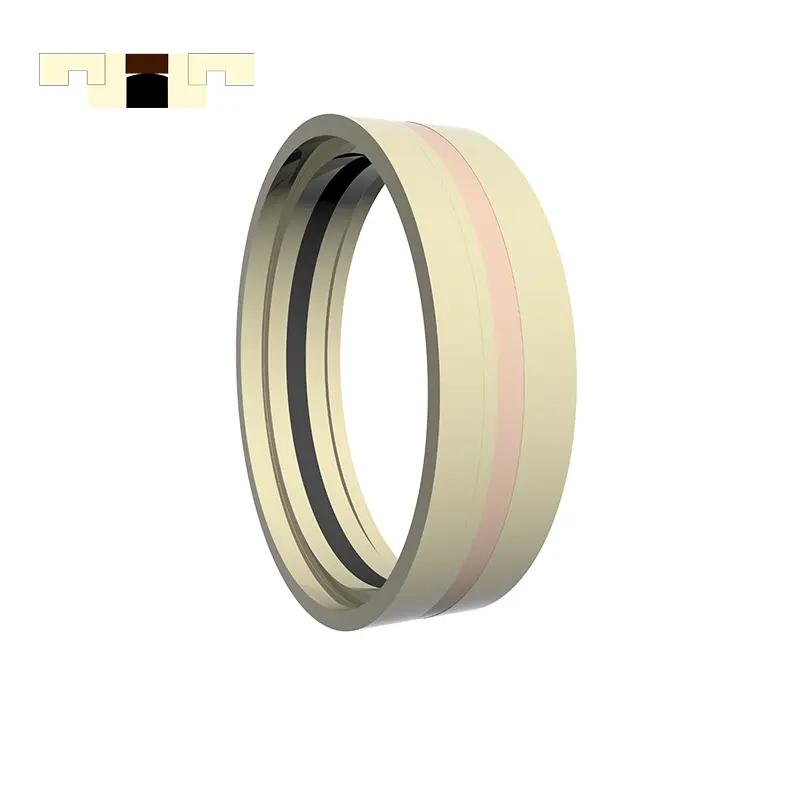

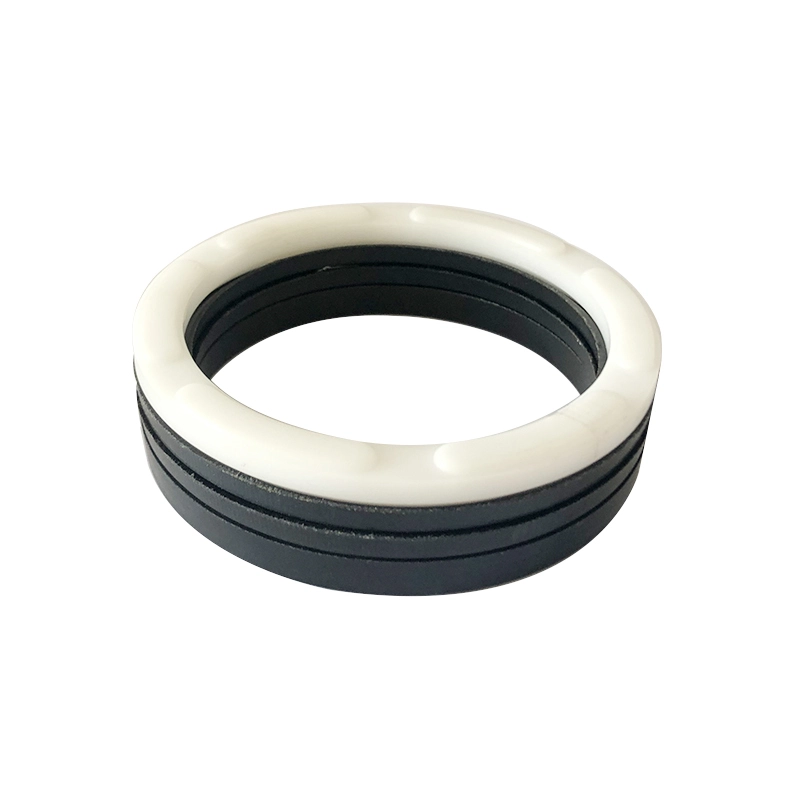

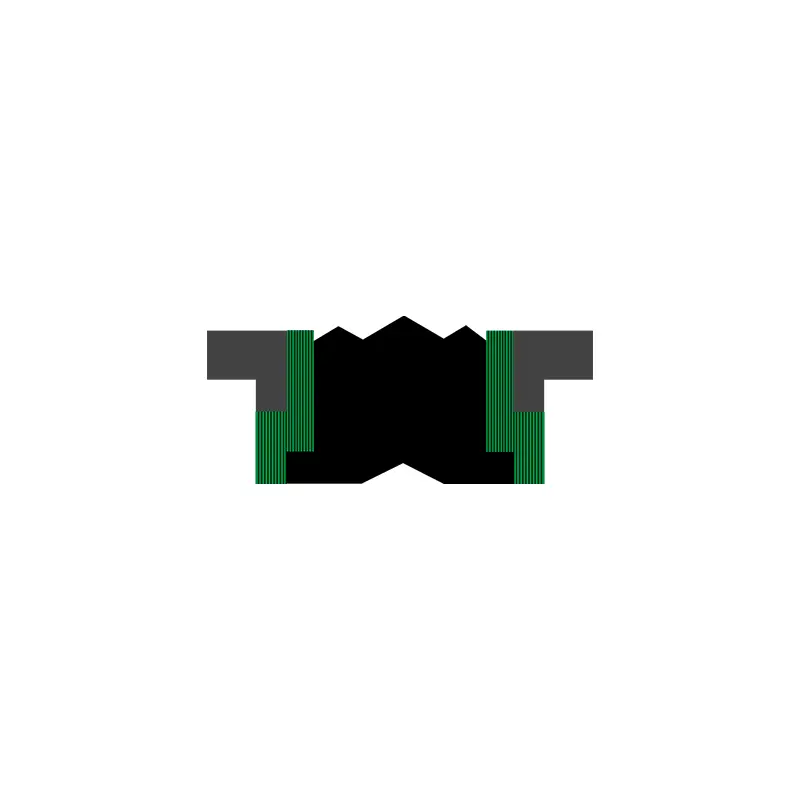

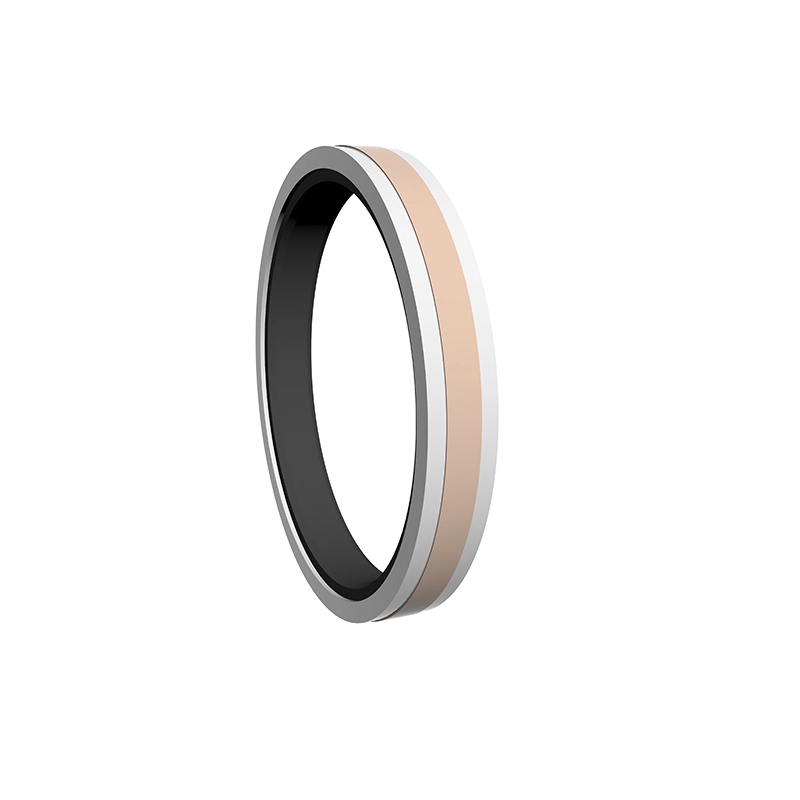

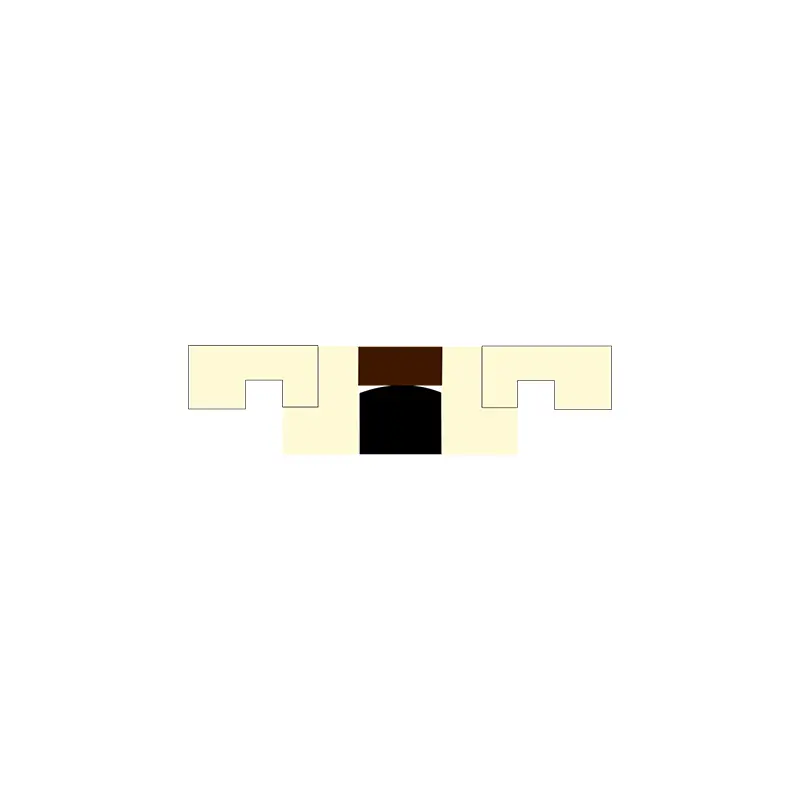

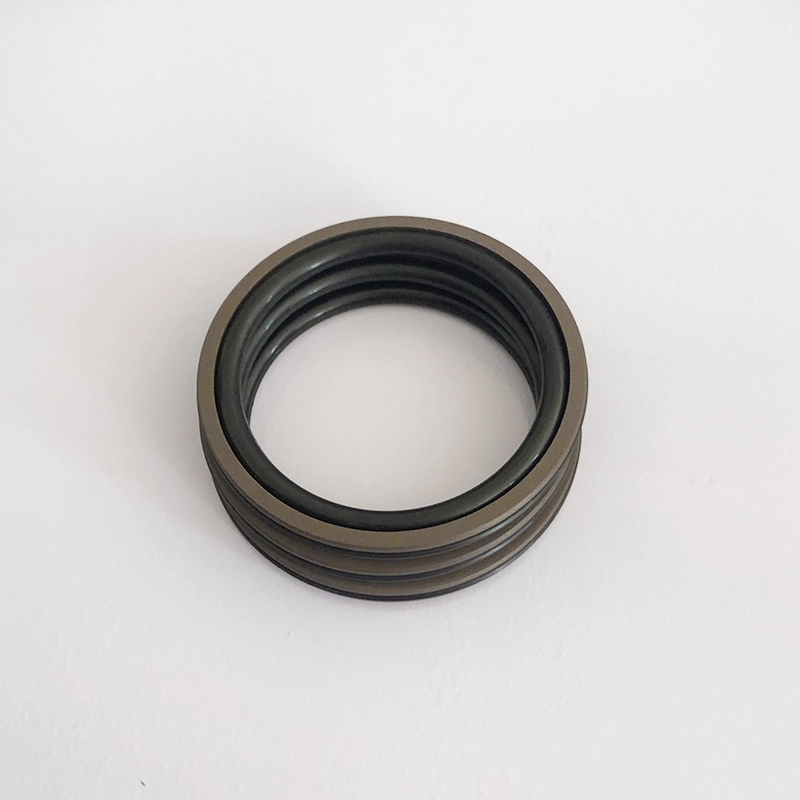

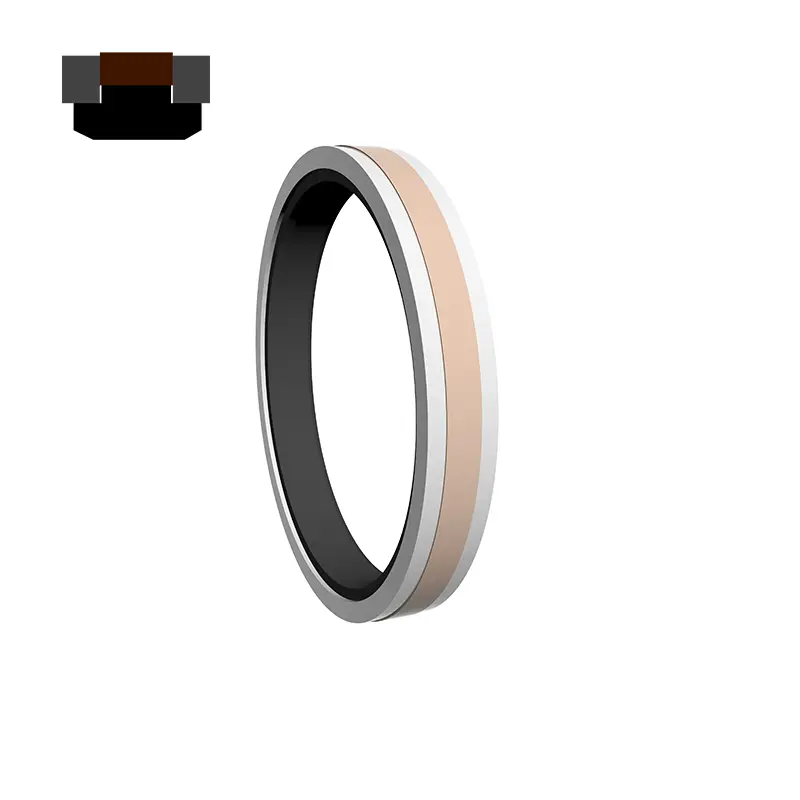

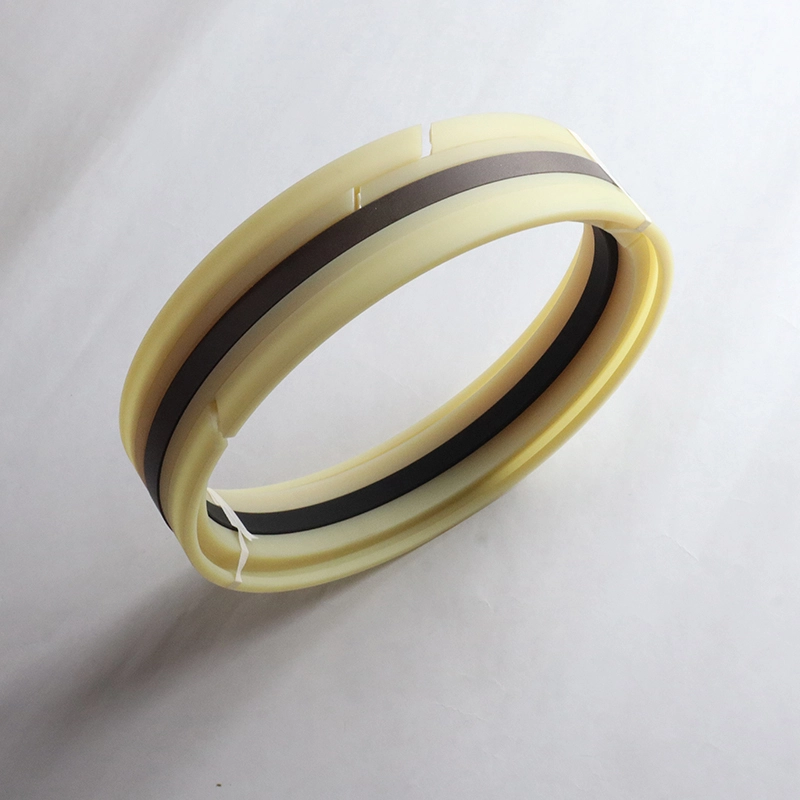

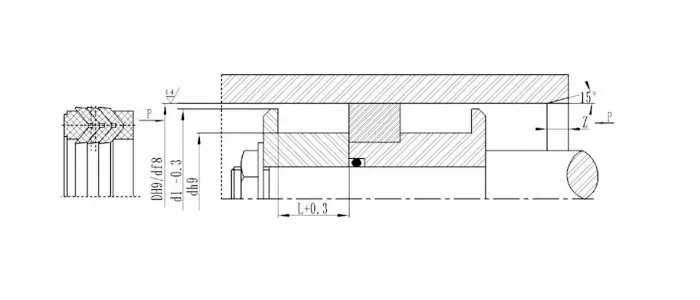

GDKK è costituito da due anelli guida, due anelli di sostegno, un elastico anello di gomma e un anello di tenuta. L'anello guida svolge un ruolo di posizionamento e guida. L'anello di sostegno svolge un ruolo di supporto e posizionamento, l'anello in gomma elastica fornisce una forza elastica e compensa la perdita dell'anello di tenuta. L'anello di tenuta collabora con il foro interno del cilindro dell'olio per produrre un effetto di tenuta, adatto alla sigillatura a pressione bidirezionale del pistone del cilindro dell'olio. Ha un buon effetto di sigillatura anche in condizioni di lavoro difficili. Caratteristiche:
1. Attrito basso, piccola resistenza di partenza, movimento regolare, attrito uguale dinamico e statico, nessun striscio;
2. stabilità di pressione molto elevata in pressione e condizioni difficili;
3. Alta vita, può essere utilizzato per sigillare in cattive condizioni di lubrificazione;
4. Può essere utilizzato per sigillare i media a bassa viscosità come l'acqua;
Eccellenti prestazioni di tenuta ad alta e bassa pressione.

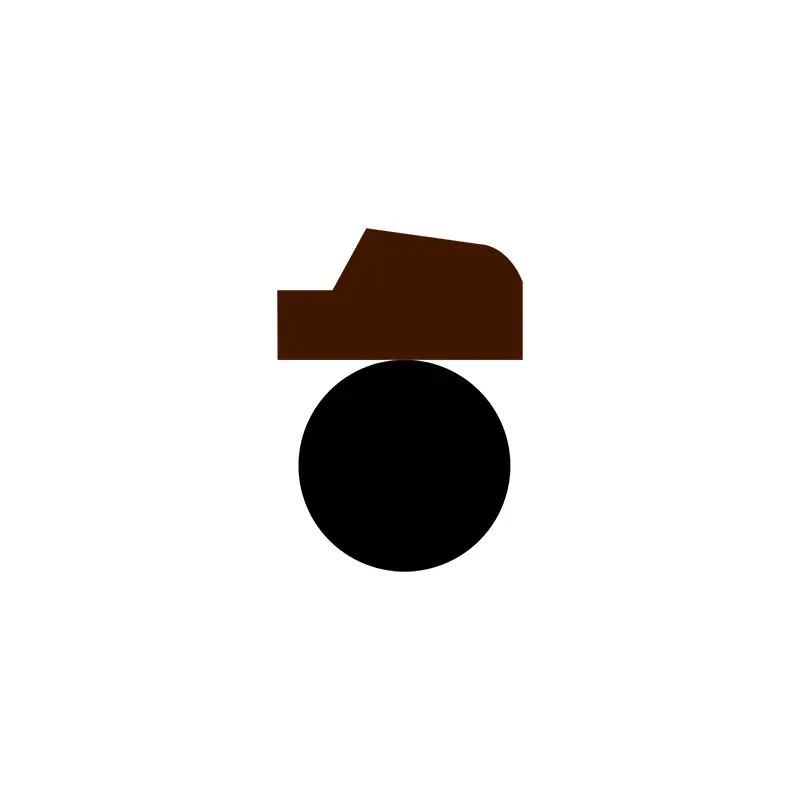

RC64 è composto da un anello di tenuta triangolare PTFE e un anello di gomma O-ring, adatto per la tenuta di pressione a pressione a senso unico idraulico e pneumatico. L'o-ring fornisce forza radiale e compensa l'usura dell'anello di tenuta. Poiché l'anello di tenuta adotta un design a labbra sottile, la capacità di compensazione di follow-up è migliore, quindi le prestazioni di sigillatura sono buone. La scanalatura divisa (aperta) deve essere utilizzata per diametri del cilindro inferiore a 30 mm. Caratteristiche:
1. Può essere usato sia per idraulico che pneumatico;
2. Attrito basso, piccola resistenza di partenza, movimento regolare, attrito uguale dinamico e statico, nessun striscio;
3. Lunga vita, può essere utilizzato per i sigilli di lubrificazione senza olio;
Piccolo spazio strutturale, facile installazione e manutenzione;

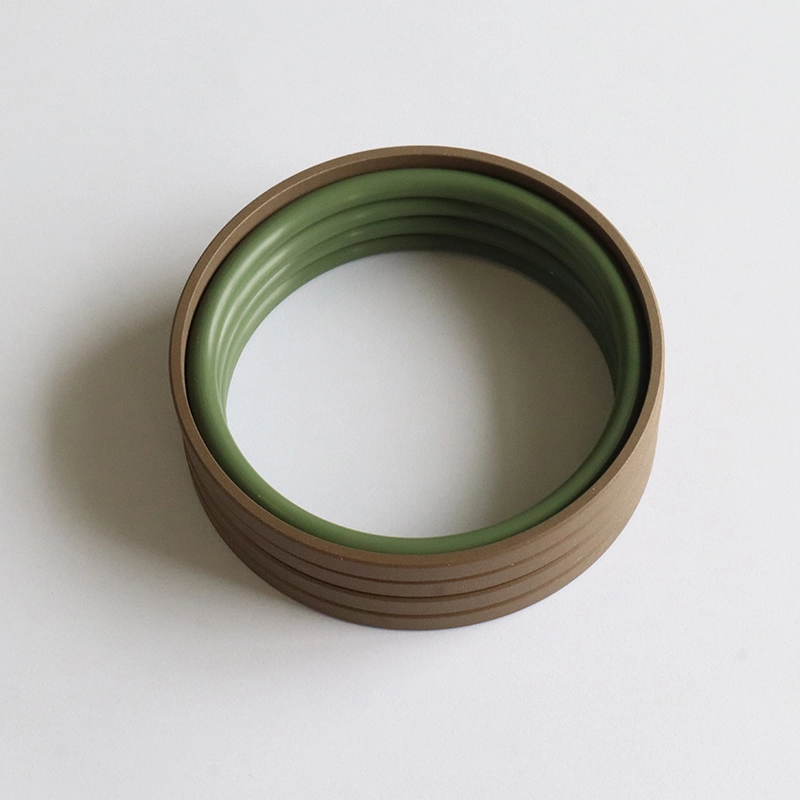

SPG è una combinazione di un anello di tenuta PTFE modificato rettangolare e un anello di gomma rettangolare come elemento di precarico. Ha le caratteristiche di una buona tenuta, a basso attrito e piccolo spazio strutturale.

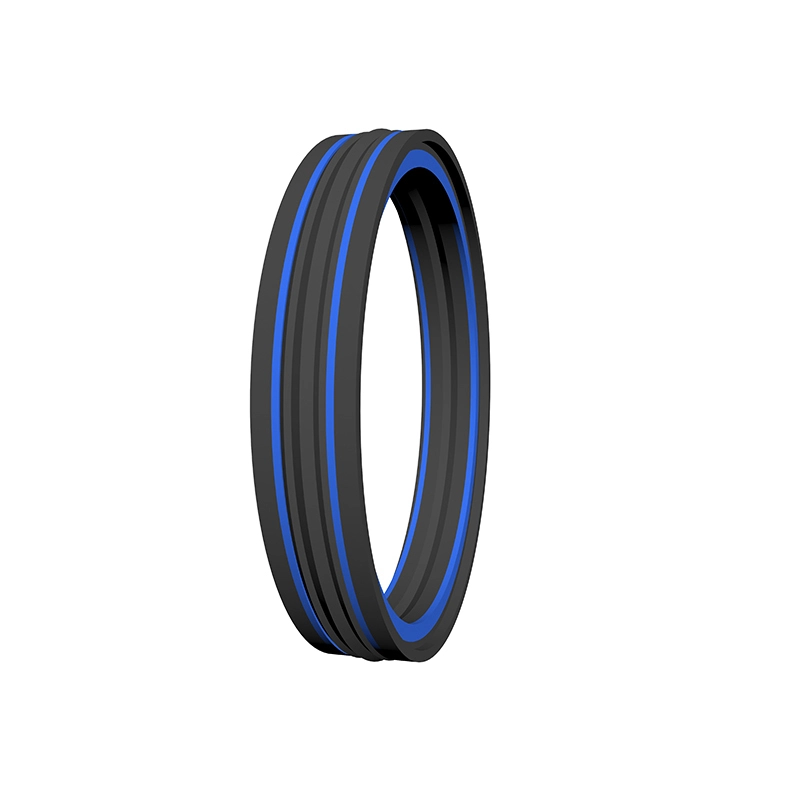

RC66 è una combinazione di un anello di sigillatura PTFE modificato rettangolare e un o-ring come elemento di precarico. Ha le caratteristiche di una buona tenuta, a basso attrito e piccolo spazio strutturale. È adatto per cilindri o cilindri ad alta velocità. RC67 è composto da un anello di tenuta rettangolare PTFE riempita, due anelli di sostegno e un elastomero eterogeneo, adatto alla sigillatura a pressione bidirezionale del movimento idraulico. L'elastomero fornisce forza radiale e compensa l'usura dell'anello di tenuta. L'anello di sostegno protegge l'anello di tenuta e ha un buon effetto di tenuta anche in condizioni di lavoro difficili. Caratteristiche:
1. Attrito basso, piccola resistenza di partenza, movimento regolare, attrito uguale dinamico e statico, nessun striscio;
2. stabilità di pressione molto elevata in pressione e condizioni difficili;
3. High Life, può essere utilizzato per i sigilli di lubrificazione senza olio;
4. Può essere utilizzato per sigillare i media a bassa viscosità come l'acqua;
5. Eccellenti prestazioni di tenuta ad alta e bassa pressione.

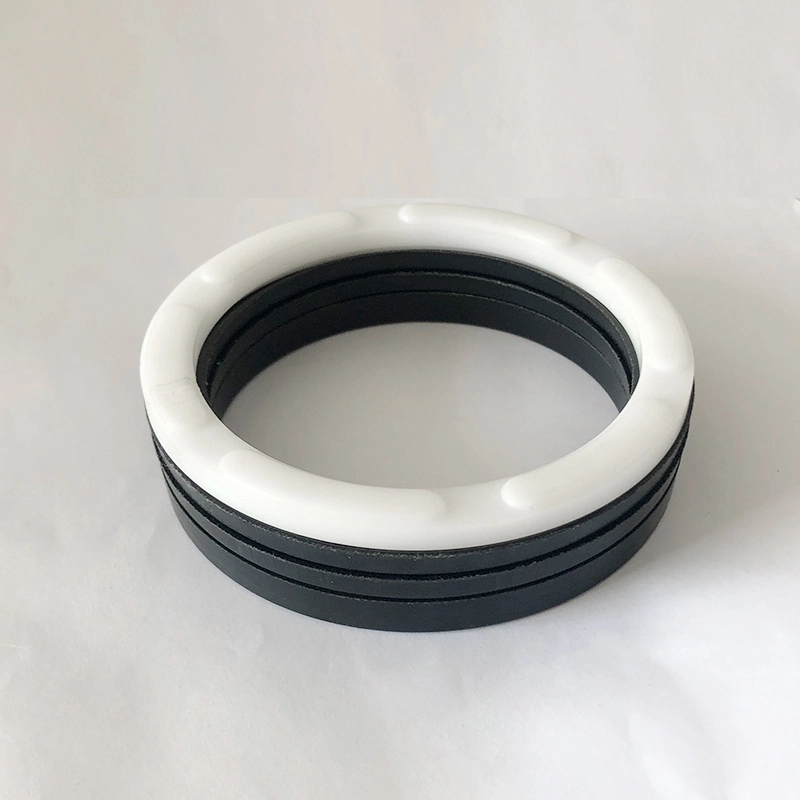

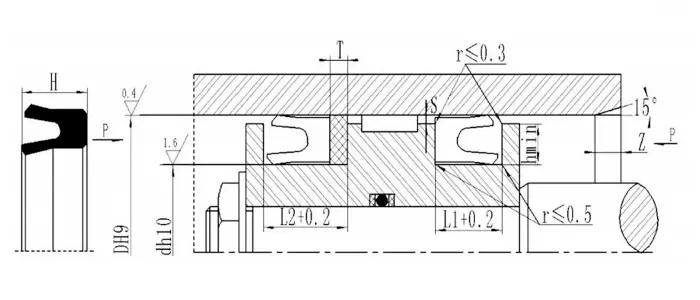

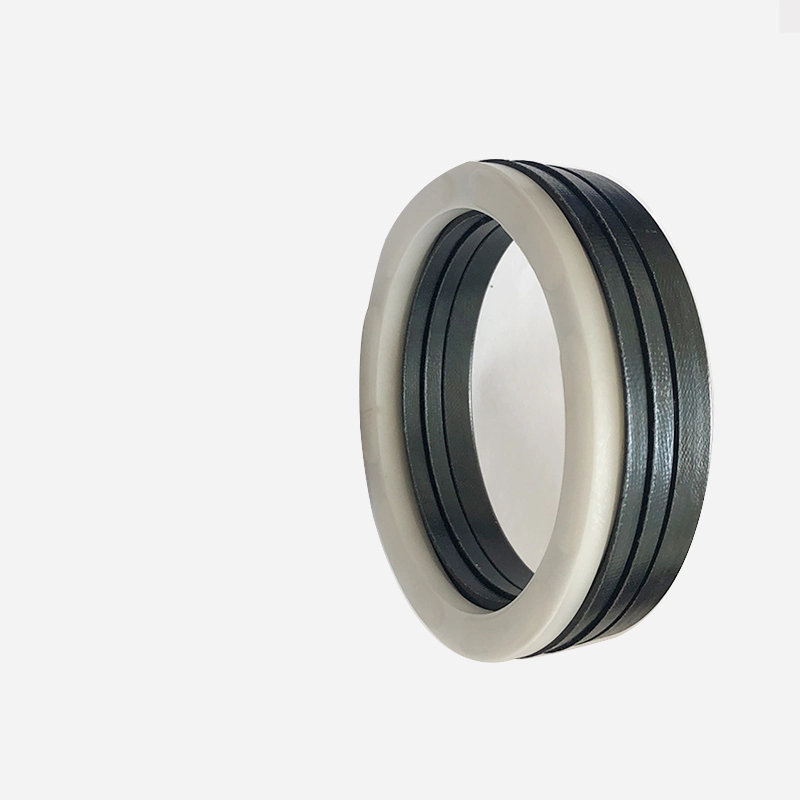

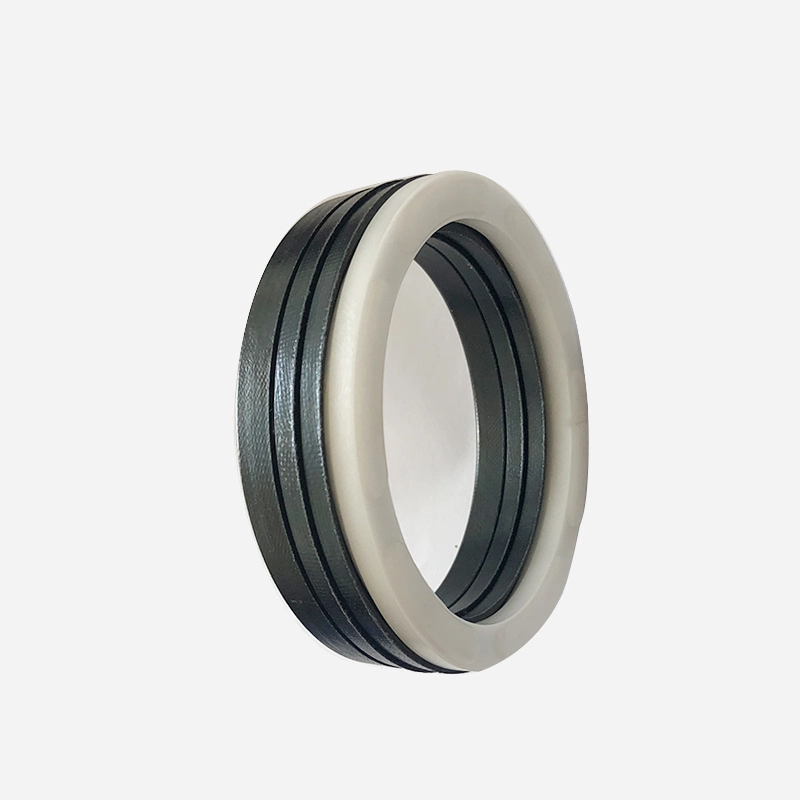

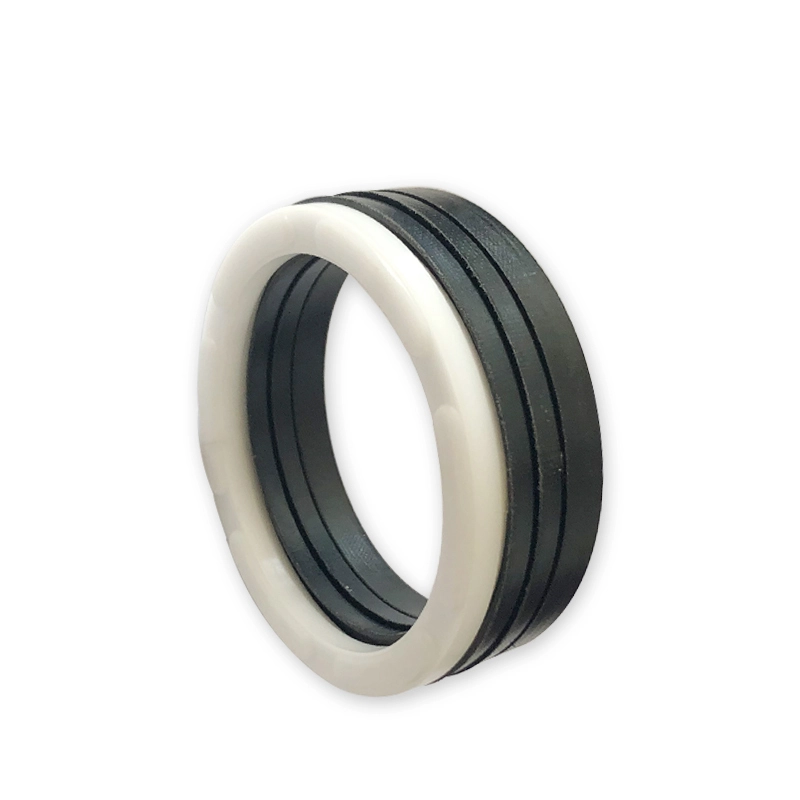

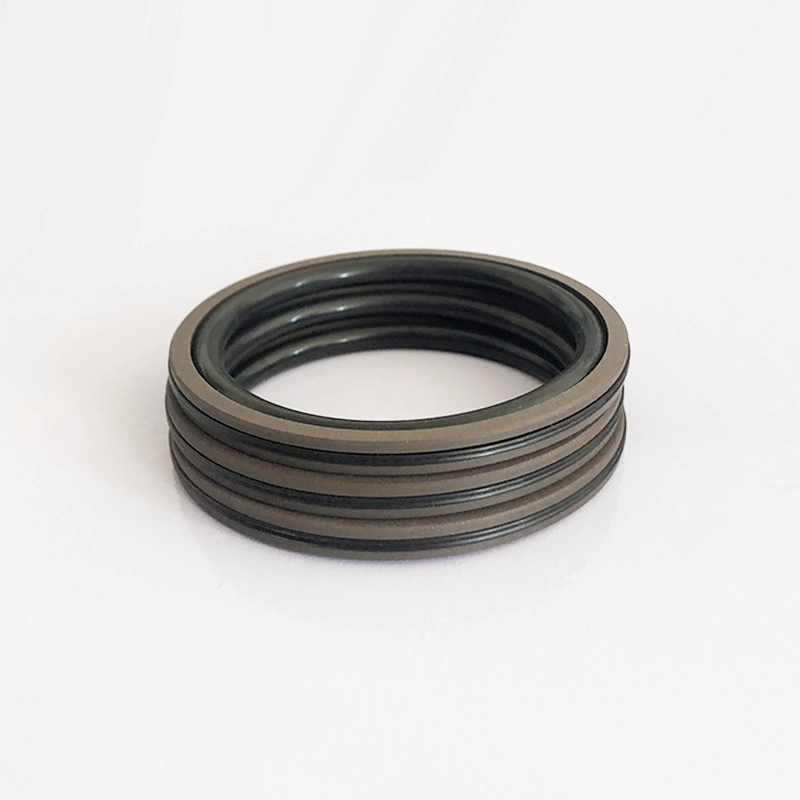

RCEK è composto da un set di anelli di tenuta a forma di V, un anello di pressione e un anello di supporto ed è adatto per il movimento idraulico alternativo di tenuta a pressione a senso unico. Il grasso compatibile con il materiale di tenuta deve essere applicato durante l'installazione. Non può essere installato in una scanalatura integrale (chiusa). Viene utilizzato per le foche a pistone in carichi medi e pesanti. Caratteristiche:
1. Sono disponibili una varietà di materiali, che possono essere regolati in modo ottimale per adattarsi a vari scopi;
2. Può essere utilizzato in condizioni di lavoro difficili ed è adatto a quasi tutti i media e condizioni difficili;
3
4. Le prestazioni di tenuta possono essere regolate e la dimensione assiale può essere regolata aggiungendo o rimuovendo gli anelli di tenuta a forma di V;
Può funzionare in modo efficace anche se la qualità della superficie di tenuta è scarsa.

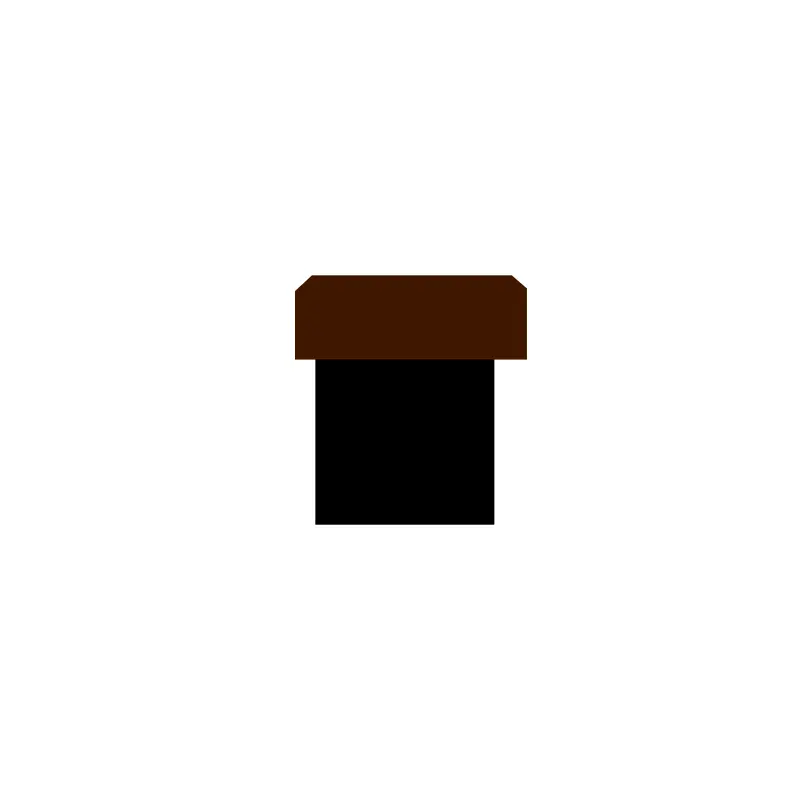

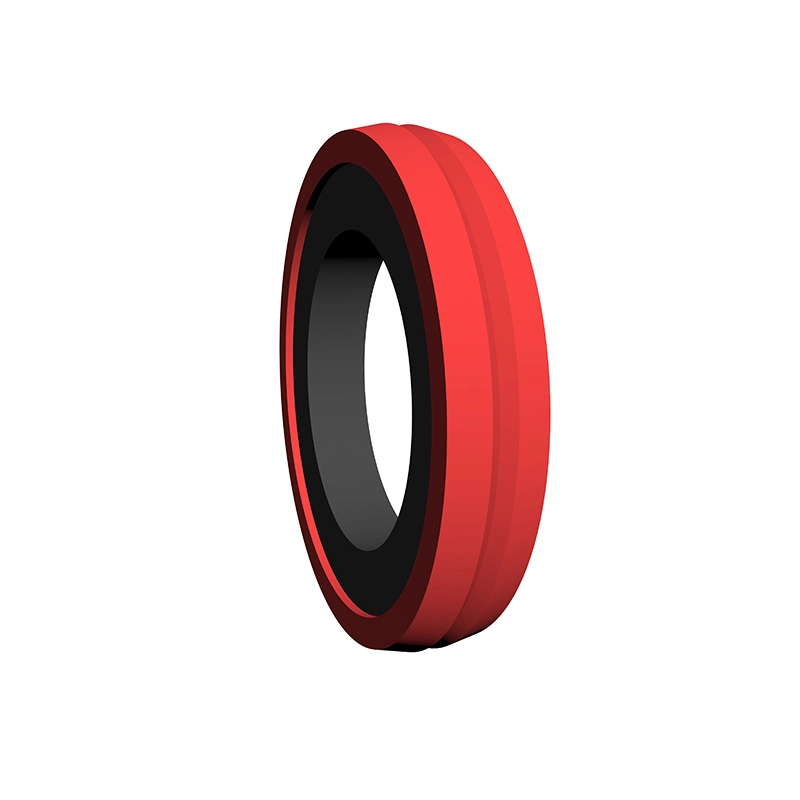

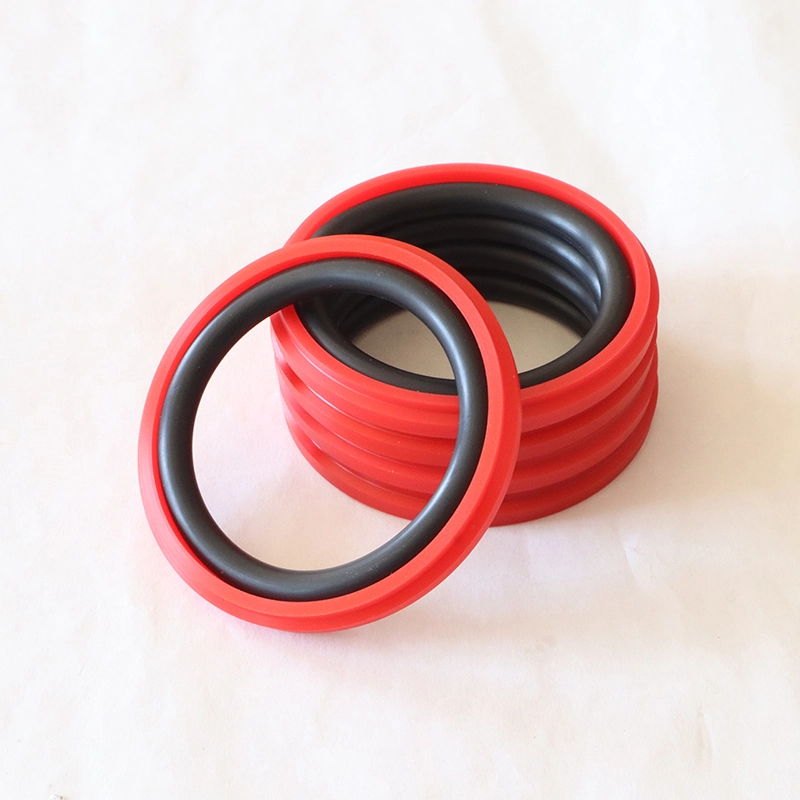

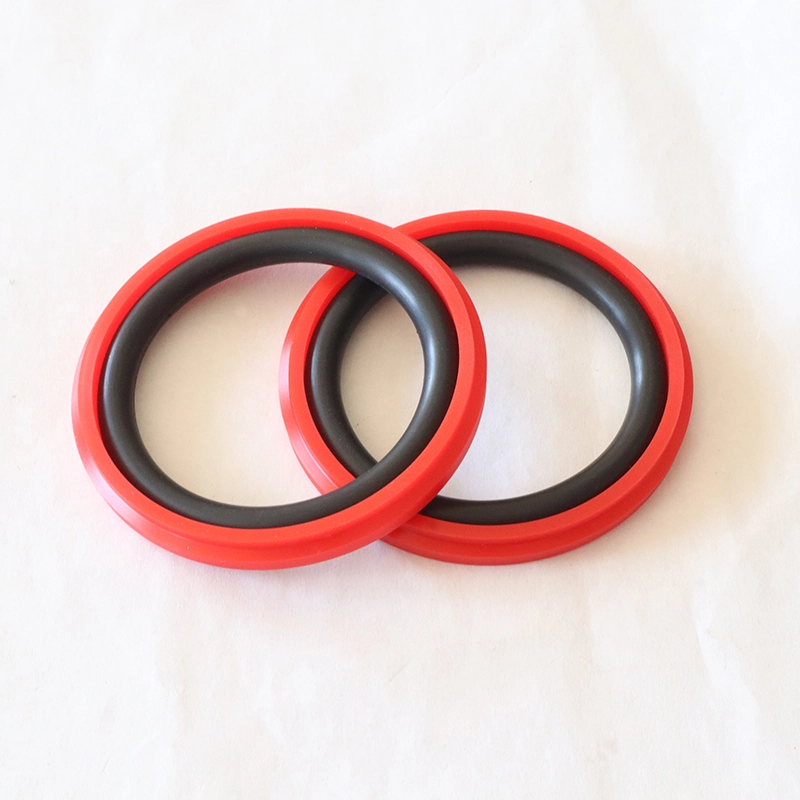

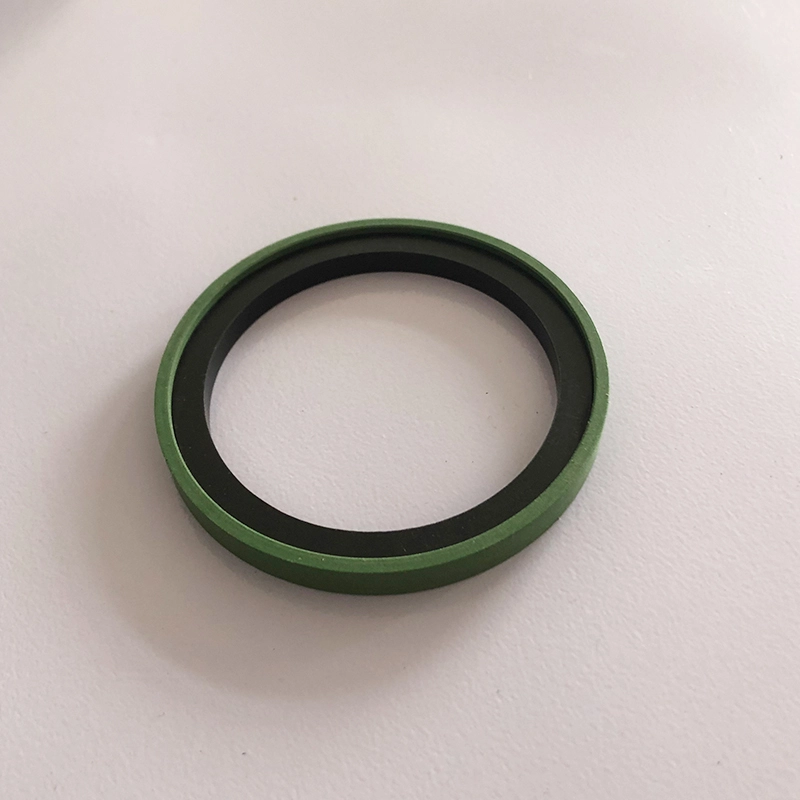

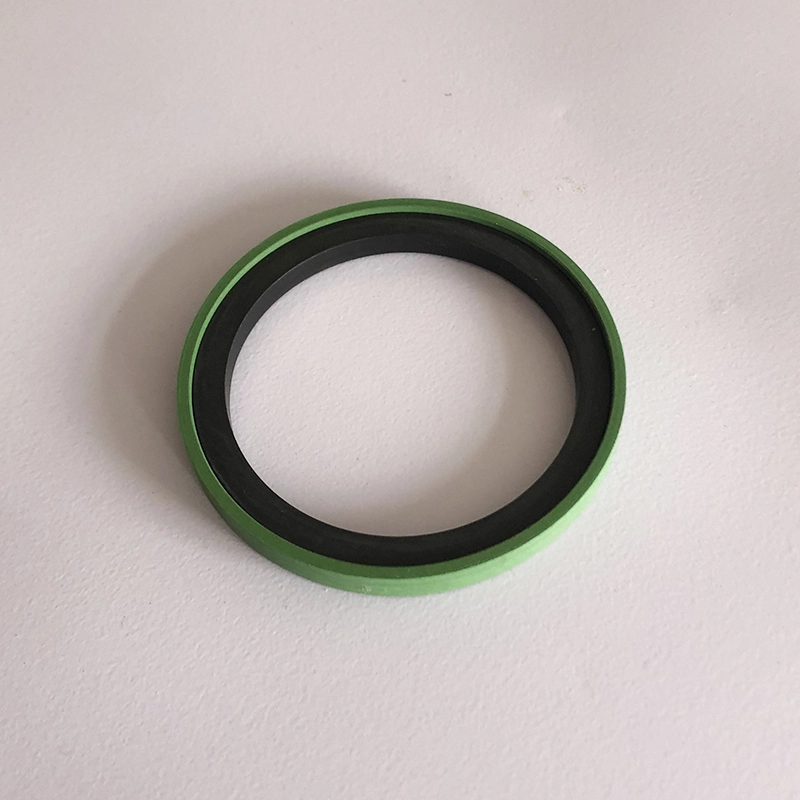

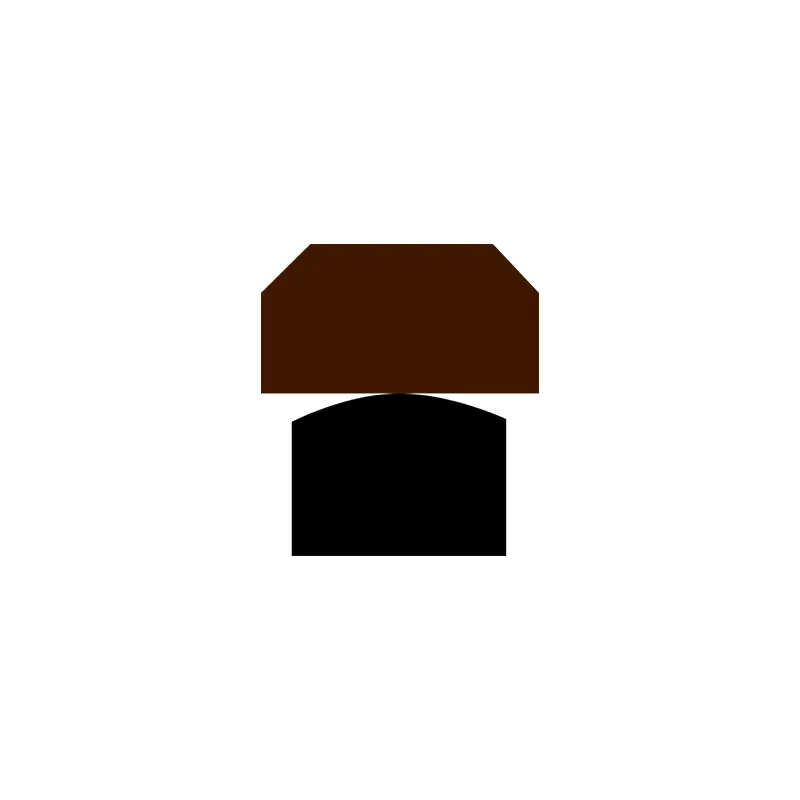

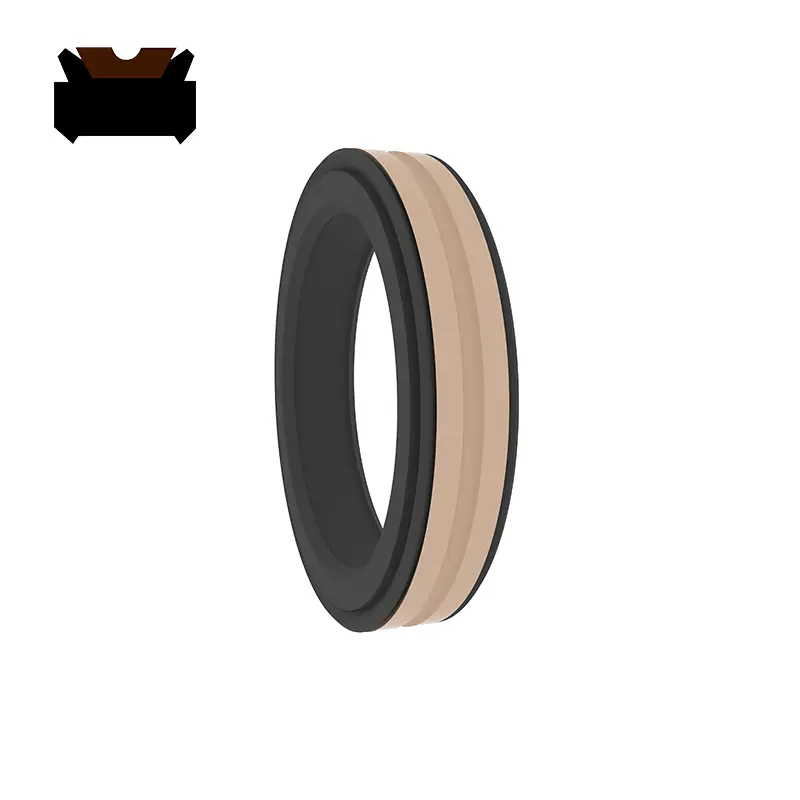

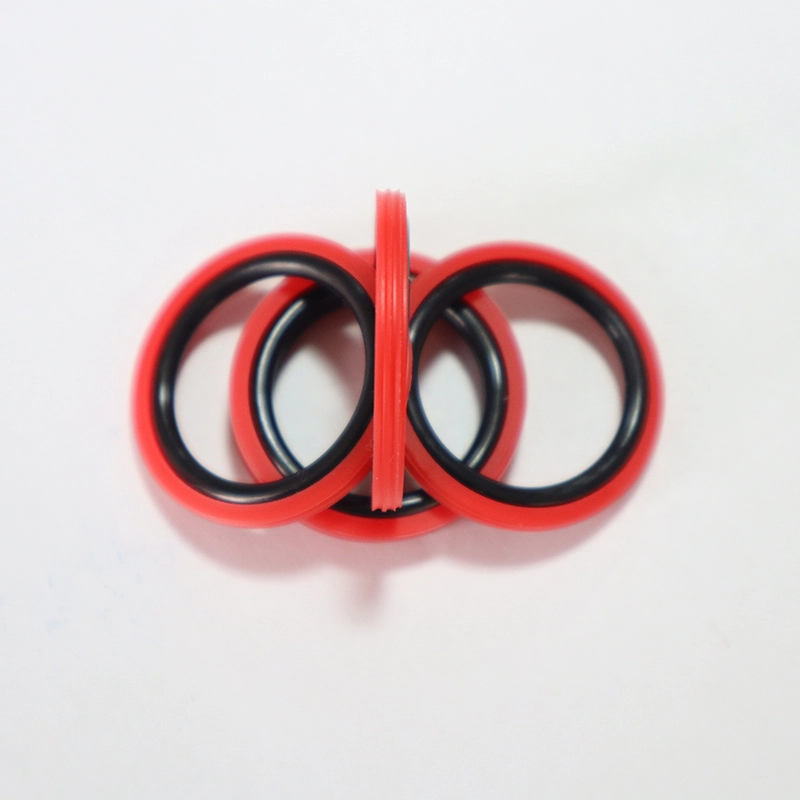

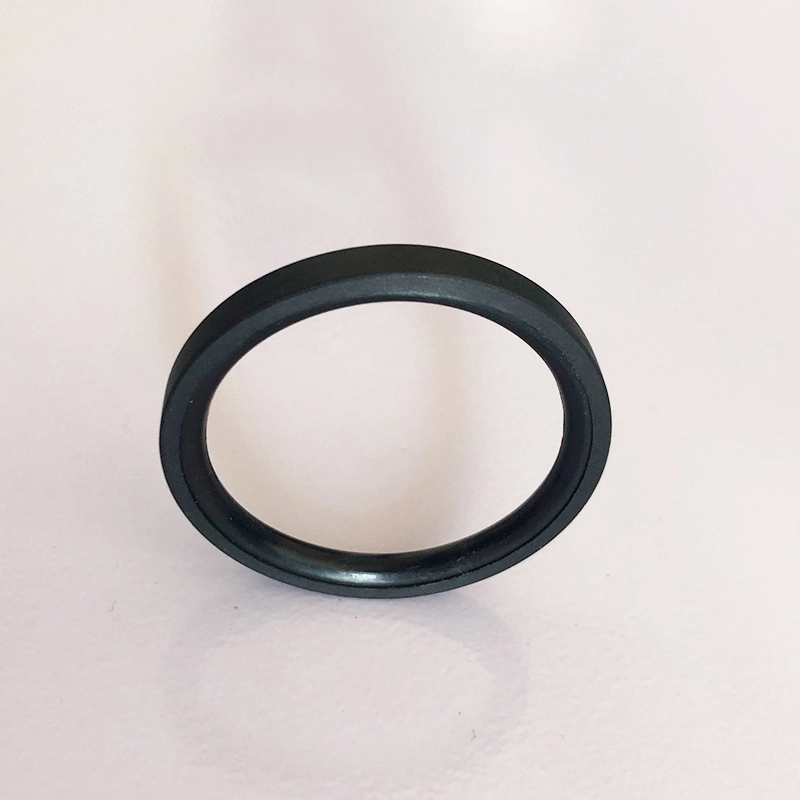

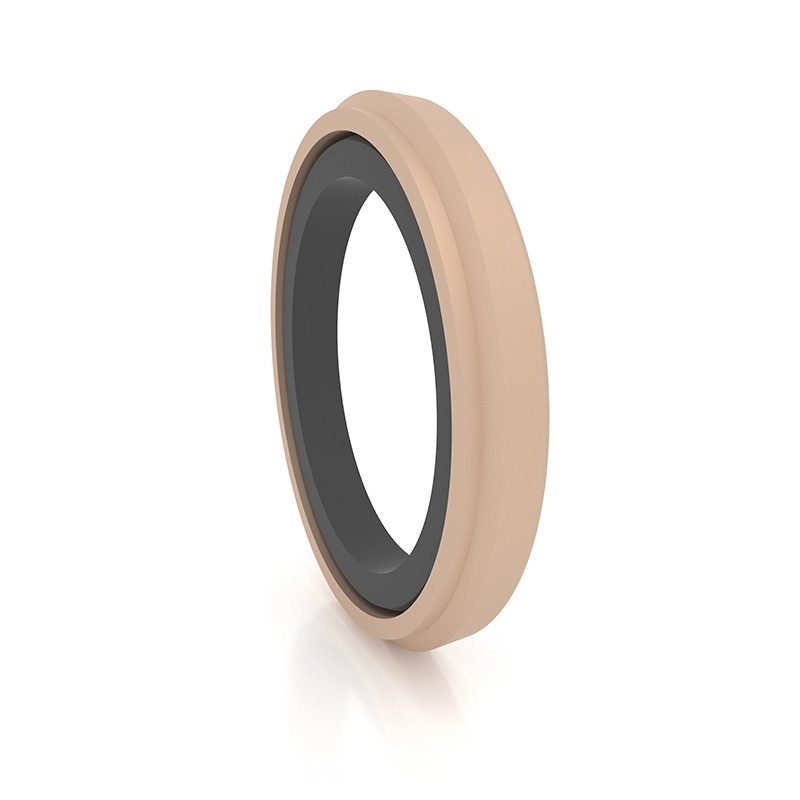

RCKR è composto da un anello di tenuta PU e un anello di gomma rettangolare, adatto alla sigillatura bidirezionale del movimento alternativo idraulico. È un prodotto complementare di prodotti ad anello Glyd, con una migliore capacità di tenuta e mantenimento della pressione rispetto all'anello Glyd e può essere installato senza l'aiuto di strumenti di installazione. Le sue caratteristiche:
1. Buone prestazioni di sigillatura dinamica e statica;
2. Migliori prestazioni di tenuta a bassa pressione rispetto all'anello Glyd e può essere installato senza strumenti di installazione;
3. Attrito basso, piccola resistenza di partenza e movimento regolare;
4. Lunga vita, può essere utilizzato per il sigillo di lubrificazione senza olio;
5. Può essere utilizzato per la tenuta di pressione bidirezionale;
La scanalatura di installazione è conforme allo standard ISO7425/1.

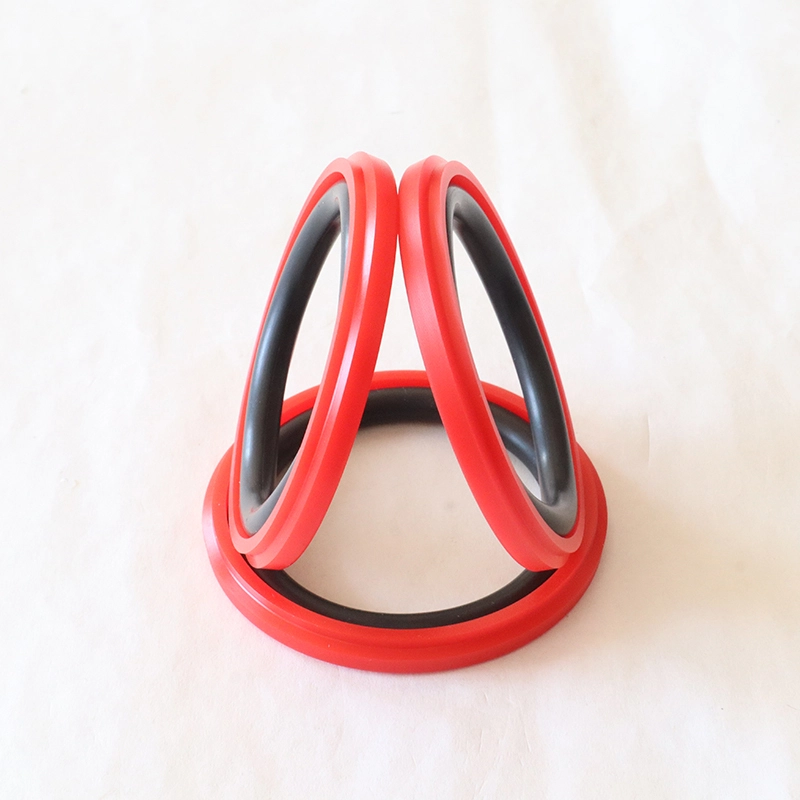

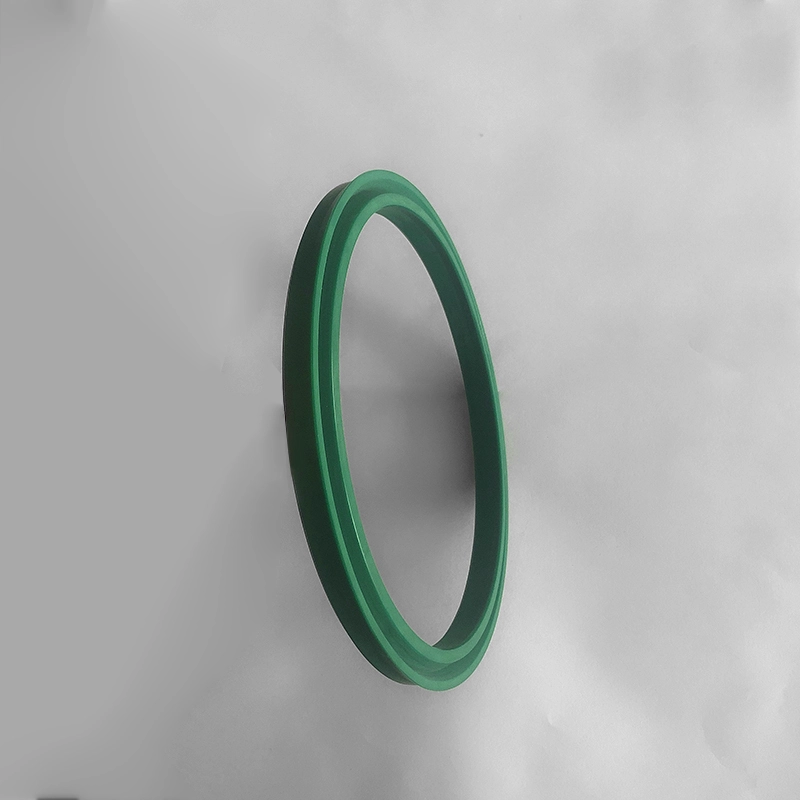

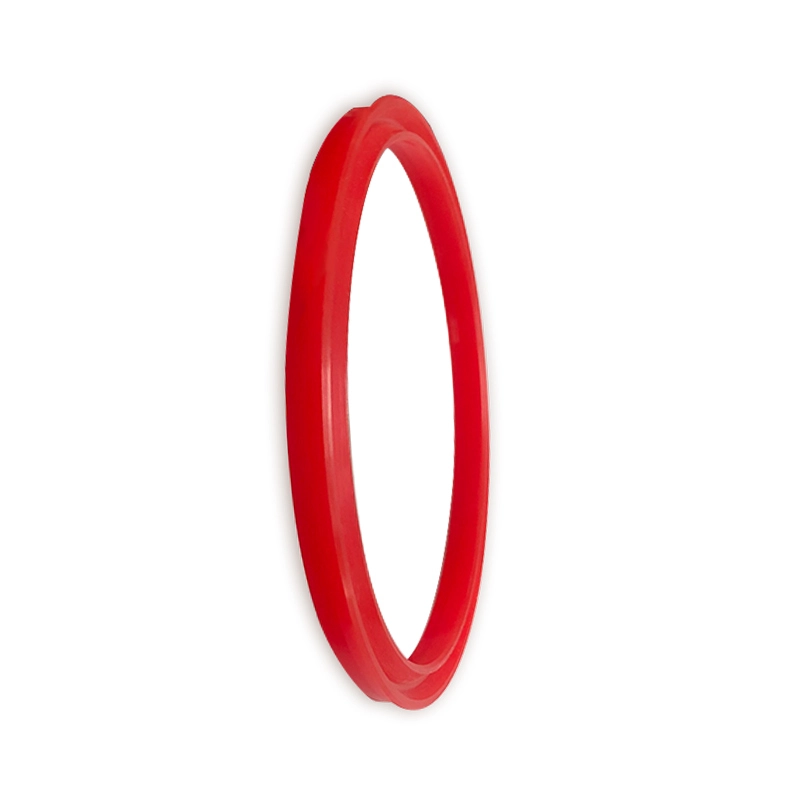

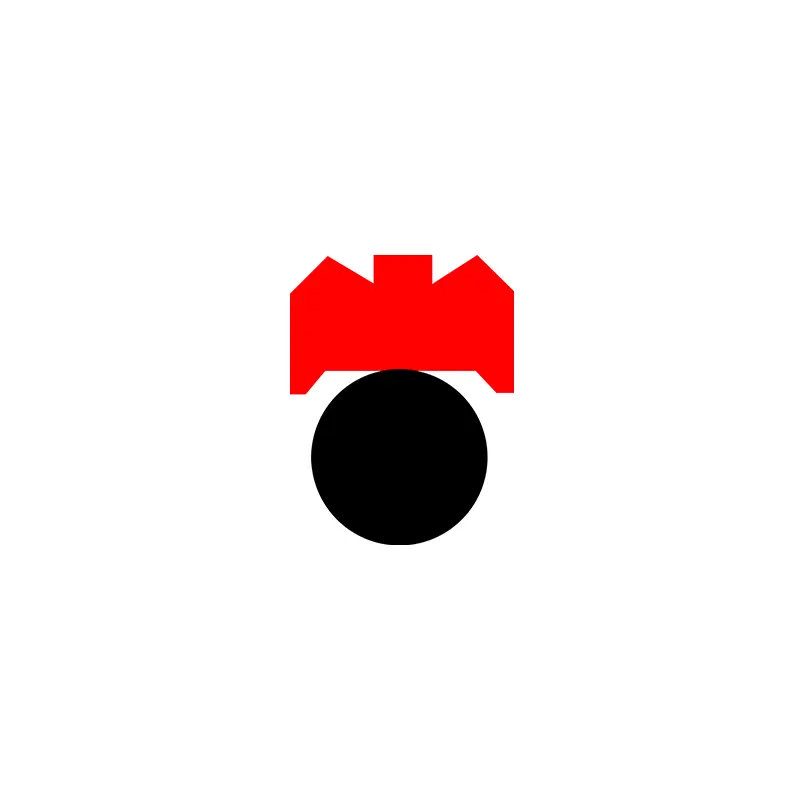

RPW è composto da un anello di sigillatura PU a forma speciale e un anello di gomma a forma di O, adatto alla sigillatura a pressione bidirezionale del movimento idraulico. L'o-ring fornisce forza radiale e compensa l'usura dell'anello di tenuta. Viene generalmente usato insieme a un anello guida. Caratteristiche:
1. Attrito basso, piccola resistenza di partenza, movimento regolare, nessun striscio;
2. stabilità di pressione molto elevata in pressione e condizioni difficili;
3. buone prestazioni di tenuta ad alte e basse pressioni;
Non sono necessari strumenti di installazione per l'installazione.

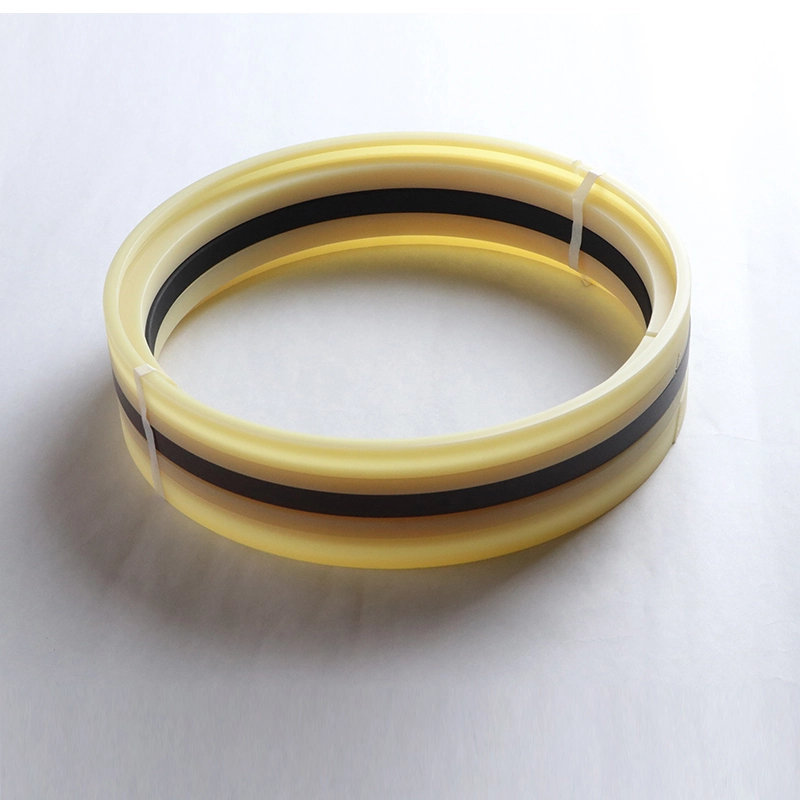

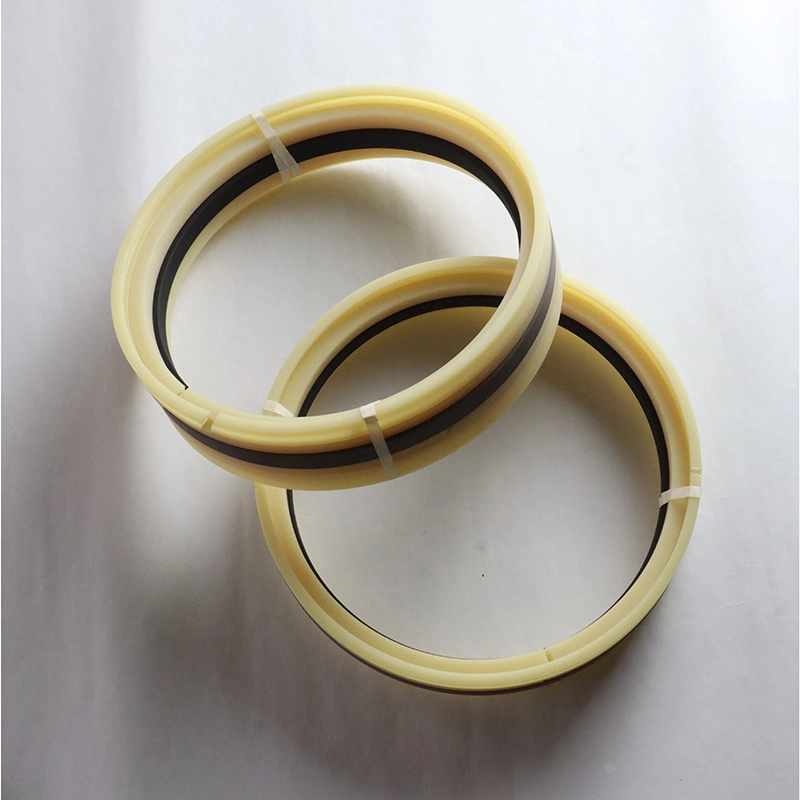

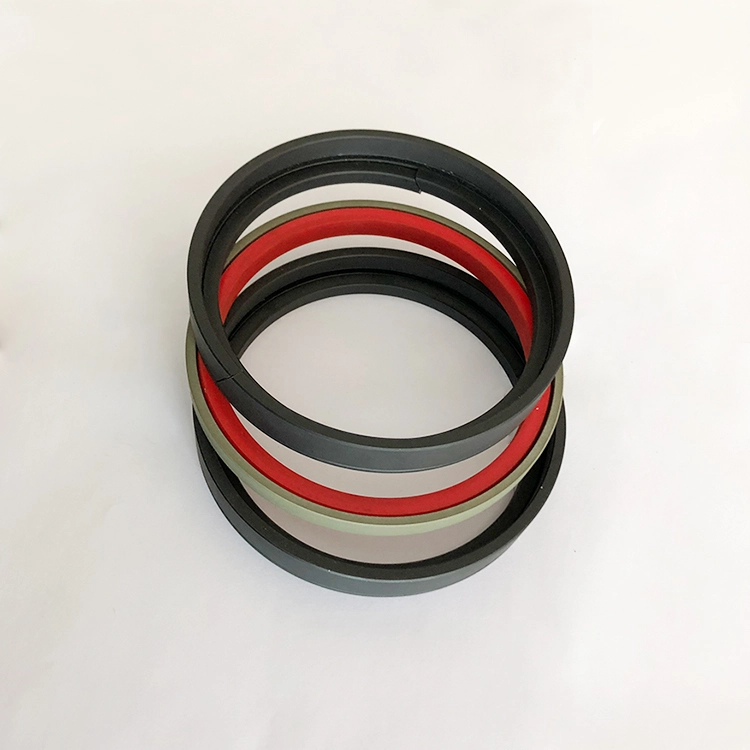

TDA e TDMA sono composti da un elastomero di gomma (o poliuretano) di forma speciale e un anello di sigillatura PTFE modificato e hanno le caratteristiche di una buona sigillatura, lunga vita, bassa attrito, nessun striscio, ecc. La TDA è adatta per la tenuta a pressione a senso unico dei piston. TDMA è adatto per la sigillatura a due vie di pistoni.

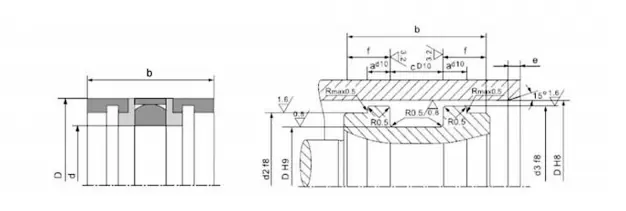

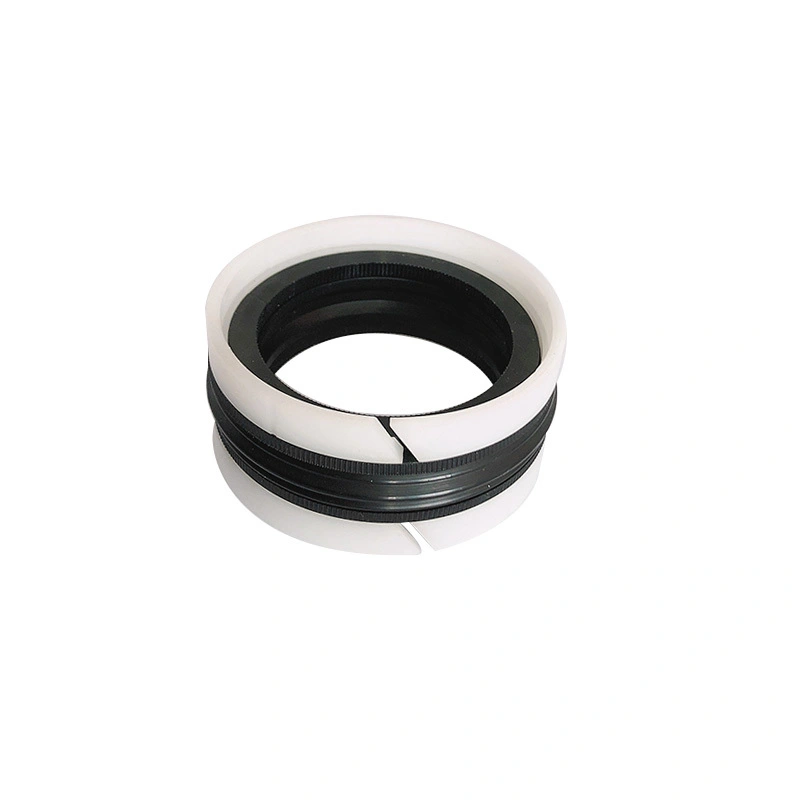

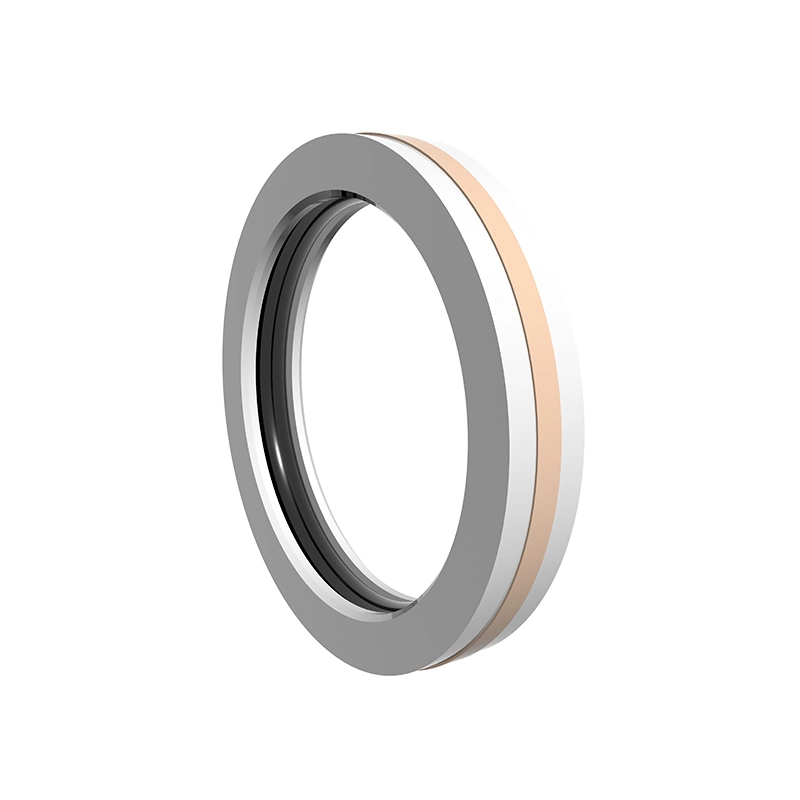

GGDA è costituito da un anello di tenuta pieno di PTFE, due anelli di supporto in plastica a forma di L e un o-ring per forza elastica, con buona tenuta, lunga vita, bassa attrito, nessun striscio e altre caratteristiche. Adatto alla sigillatura a pressione bidirezionale del pistone.

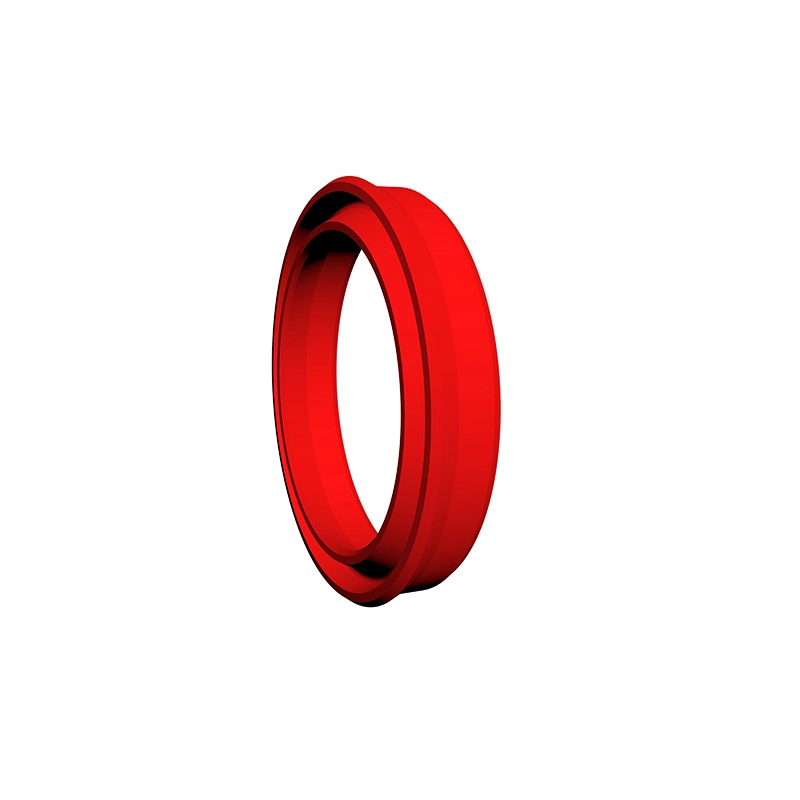

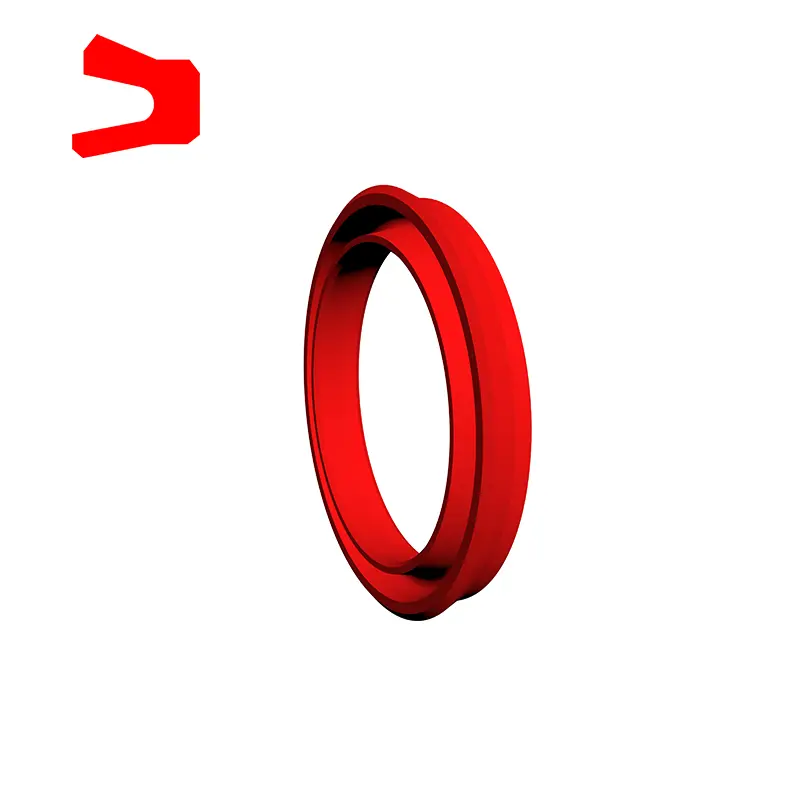

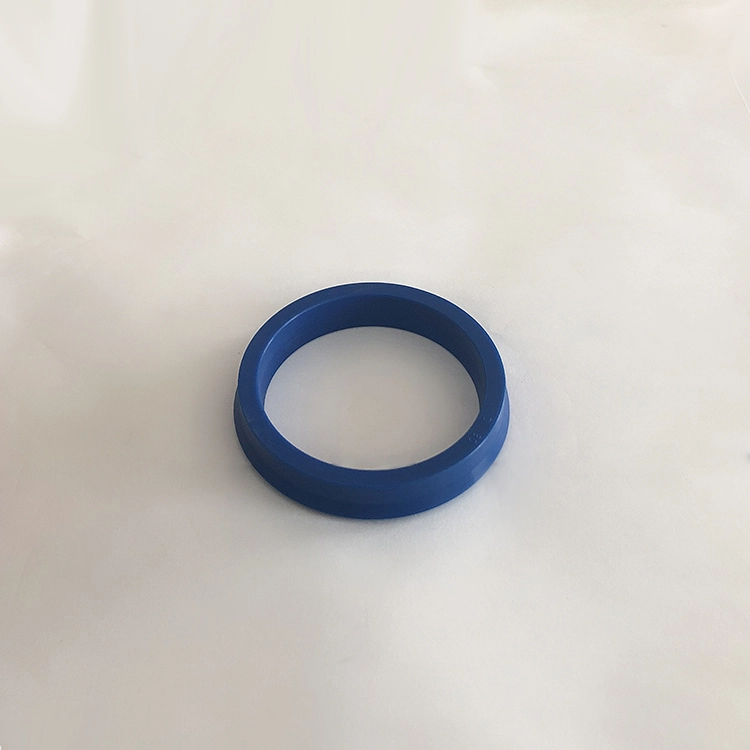

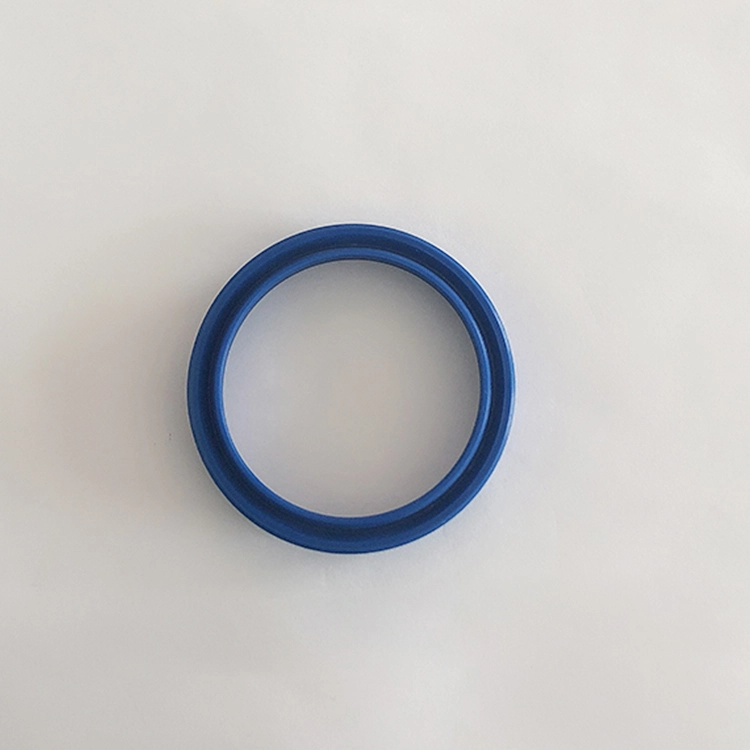

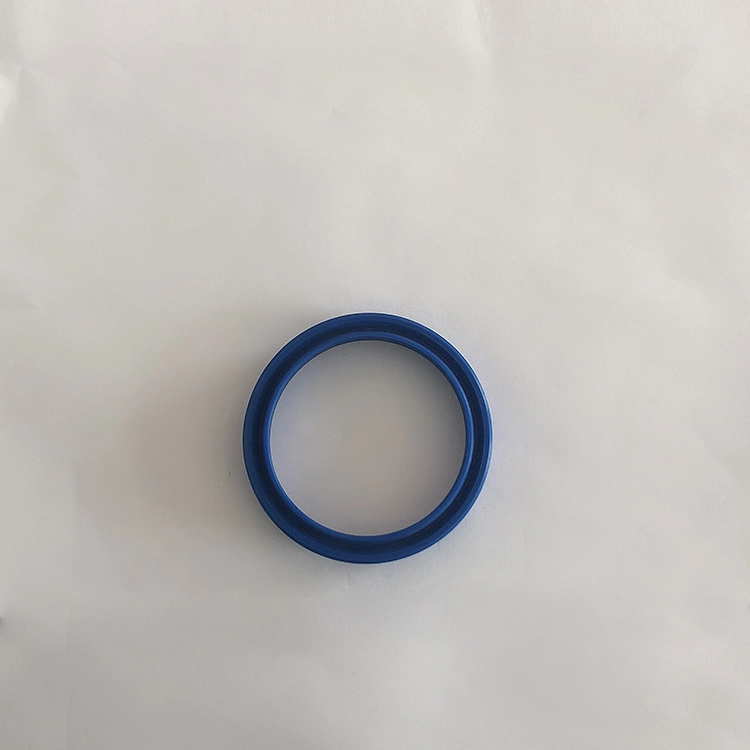

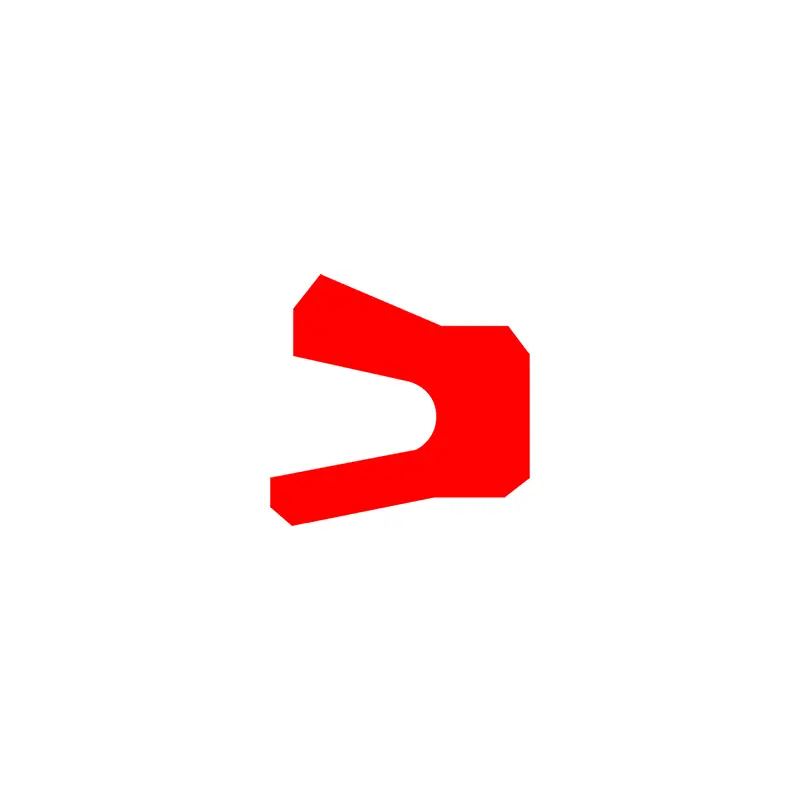

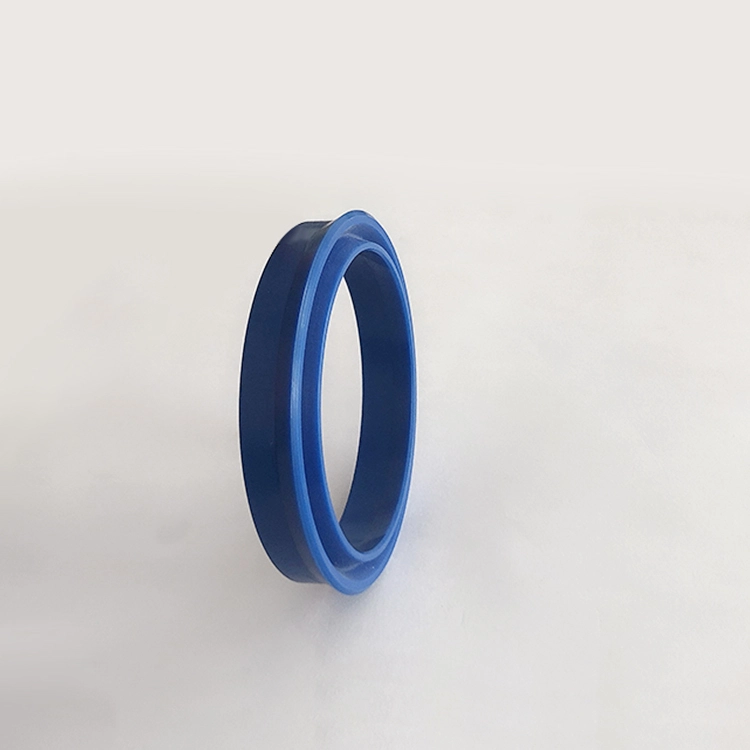

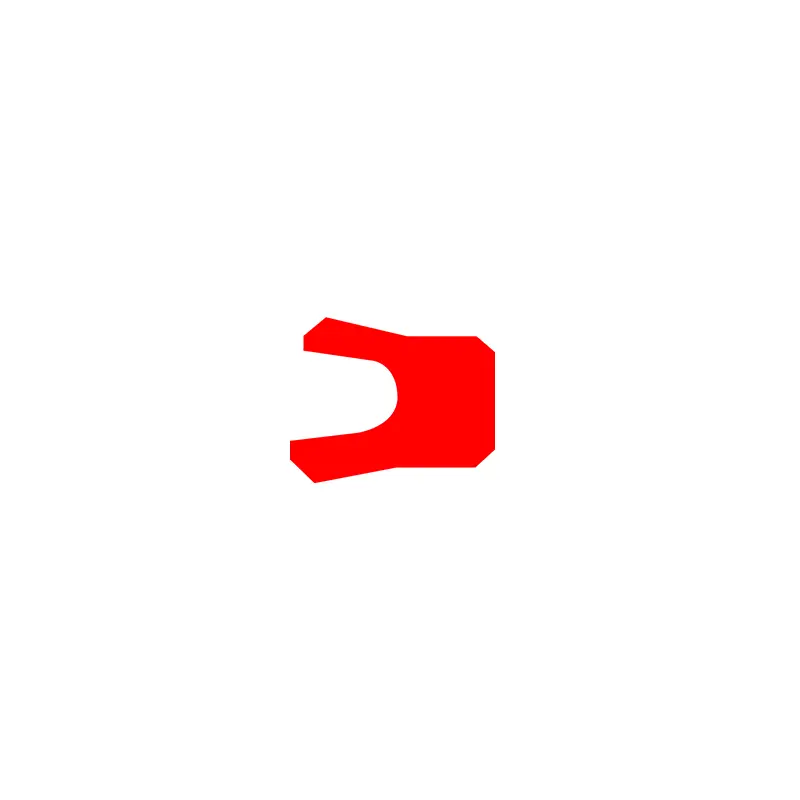

L'anello di tenuta RCUP è una tenuta asimmetrica appositamente utilizzata sul pistone, adatto per il movimento idraulico alternativo di sigillatura a una via, con buone prestazioni di tenuta. La scanalatura è conforme allo standard ISO5597. L'anello di tenuta di tipo YXD per l'albero è una tenuta asimmetrica appositamente utilizzata sul pistone, adatto alla sigillatura idraulica alternativa di reciproca, con buone prestazioni di tenuta. Se usato sotto 12 ~ 32MPA, è richiesto un anello di sostegno sul tallone. La scanalatura è conforme allo standard JB/ZQ4265-97. Caratteristiche:
1. Applicabile a carichi leggeri e carichi medi;
2. Buone prestazioni di tenuta sia per la tenuta ad alta pressione che a bassa pressione;
3. Sono disponibili una varietà di materiali, con una gamma più ampia di resistenza ai media;
4. Struttura semplice e facile installazione e manutenzione.
Funzionalità e applicazioni del prodotto:
Selezione del materiale:
RC61, RC62
1. I materiali degli O-ring possono essere: R01 Nitrile Bash (NBR), R02 Fluorobber (FKM), ecc.
2. Materiali ad anello di tenuta: materiale standard PTFE3, altri materiali opzionali PTFE2, PTFE4, PU, ecc.
OK
1. Materiale dell'anello rettangolare corrispondente: gomma nitrile R01
2. Materiale dell'anello di tenuta: materiale termoplastico composito.
RC63, RC64, SPG, RC66, AQ, AQF
1. I materiali degli O-ring possono essere: R01 Nitrile Bash (NBR), R02 Fluorobber (FKM), ecc.
2. Materiali ad anello di tenuta: materiale standard PTFE3, altri materiali opzionali PTFE1, PTFE2, PTFE4.
KDAS, TPM
1. Materiale ad anello in gomma corrispondente: R01 in gomma nitrile
2. Materiale ad anello di mantenimento: PA PA/polioximetilene in nylon
3. Anello guida: PA/polioximetilene POM/politetrafluoroetilene PTFE
GDKK, RC67
1. Materiali elastomeri disponibili: R01 Nitrile Bash (NBR), R02 Fluorobber (FKM), ecc.
2. Materiale ad anello di tenuta: materiale standard PTFE3, altri materiali opzionali PTFE2, PTFE4.
3. Materiale ad anello di fissaggio: POM/PA/PTFE, il materiale PTFE viene utilizzato quando la temperatura supera i 100 gradi.
Rcek
1. Premere Materiale ad anello: politetrafluoroetilene, tessuto di nitrile, tessuto fluorobber, nylon, polioximetilene
2. Materiale a V: politetrafluoroetilene, gomma nitrile, tessuto di nitrile, fluororubber, tessuto fluororubber
3. Materiale ad anello di supporto: tessuto di nitrile, panno fluororubber, nylon, polioximetilene, politetrafluoroetilene
RCKR, RPW
1. Materiale ad anello rettangolare abbinato: gomma Nitrile RO1 (NBR)
2. Materiale dell'anello di tenuta: PU

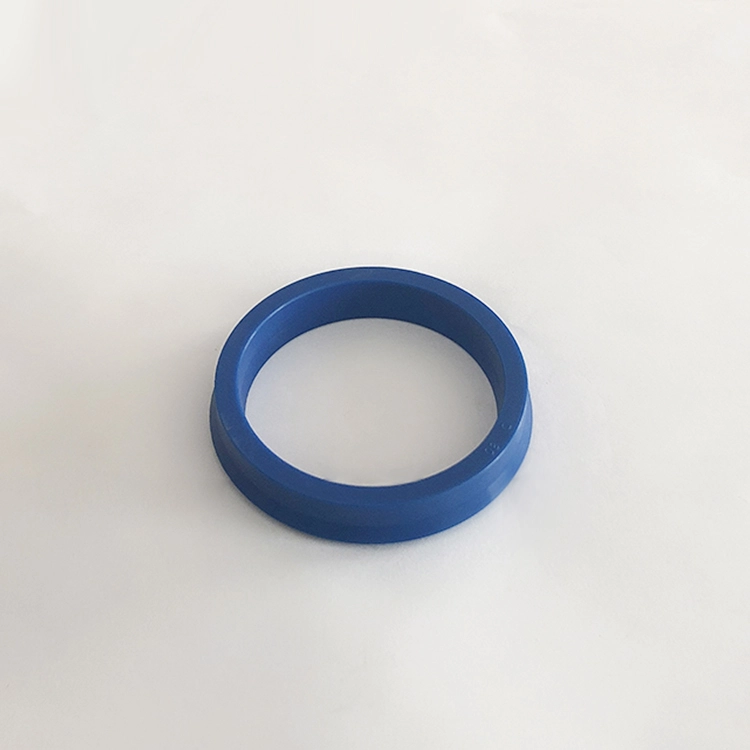

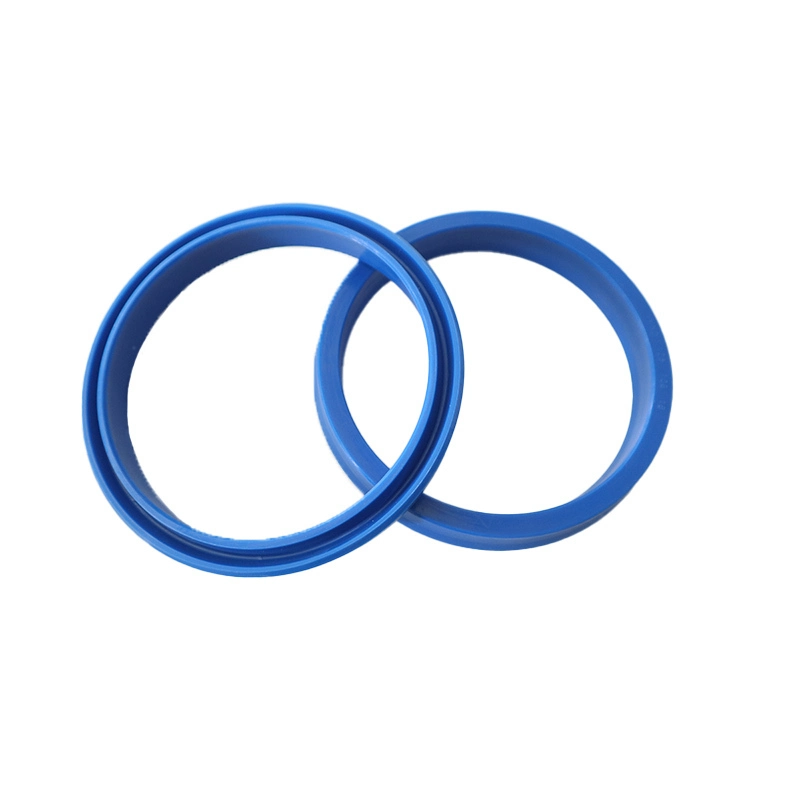

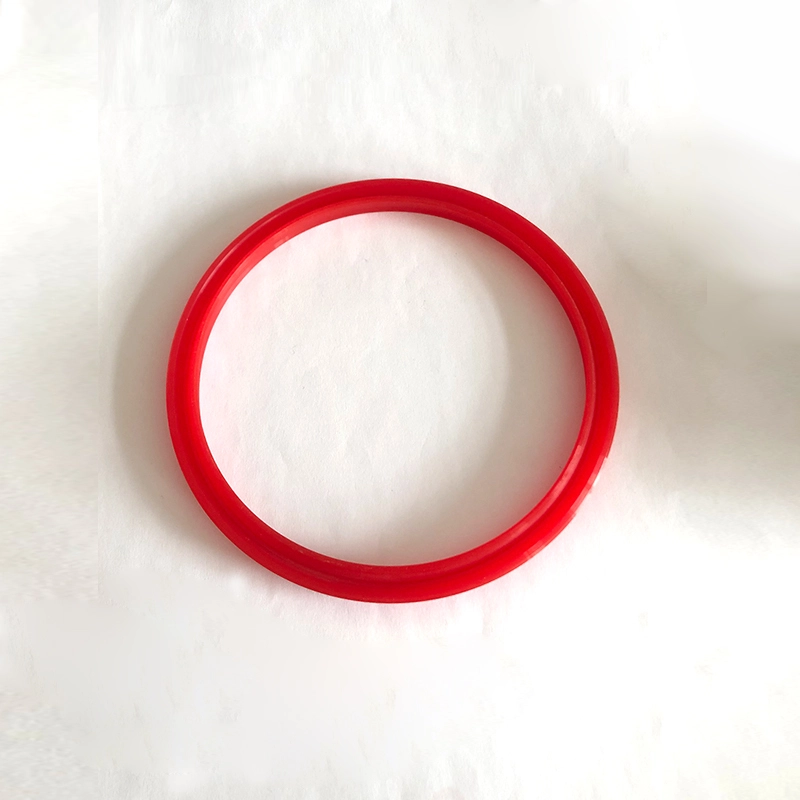

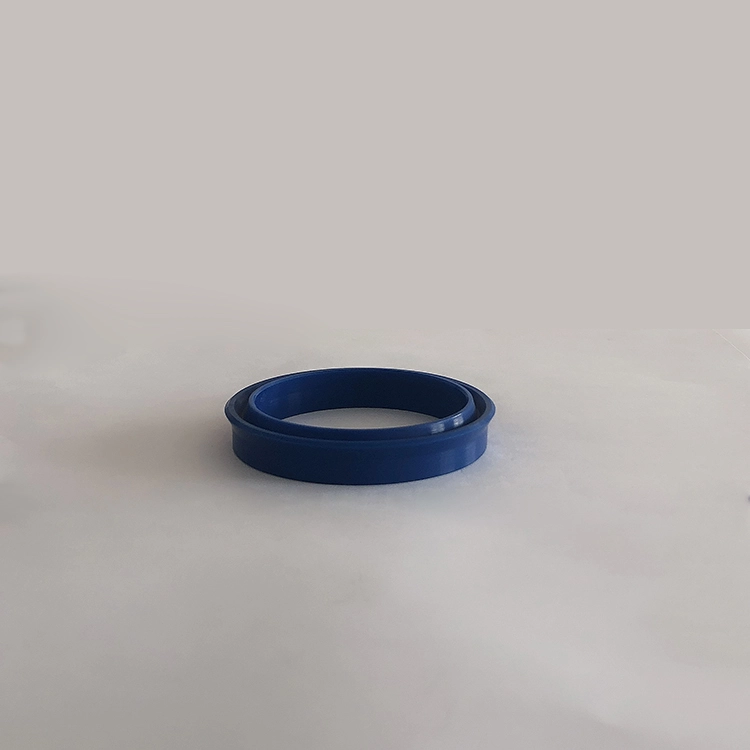

Yxd
Gomma nitrile opzionale (R01), fluorobber (R02), poliuretano (PU), ecc.
Esempio di ordinazione:
Modello di ordinazione RC61-40X29X4.2-PTFE3-R01Ordining Modello RC61-B-40X29X4.2-PTFE3-R02
RC61-Glyd RING RC61-B-Cogli DXDX L-Materiale
RC62-80X60X10-PTFE3-R01 RC62-MODEL DXDXL PTFE3, codice materiale R01
Ordina Modello OK-80x59x8 Diametro del cilindro X Diametro della scanalatura x Larghezza scanalatura
Modello di ordinazione RC63-80-PTFE3-R01 o SPGC-80-PTFE3-R01
RC63/SPGC-Model Diametro 80 cilindri D PTFE3-PTFE Codice materiale R01-O-ring Codice
Modello ordina KDAS-80x60x22.4 Diametro del cilindro x Diametro della scanalatura x larghezza della scanalatura (L)
Modello ordina TPM-80x60x22.4 Diametro del cilindro X Diametro della scanalatura x Larghezza scanalatura (L)
Esempio di ordinazione: GDKK-80*62*43*22.5-R01
Modello d'ordine RC64-80-PTFE3-R01
Diametro 80 cilindri rc64 Diametro D PTFE3-PTFE Codice materiale R01-O-ring Ring
Esempio di ordinamento: SPG-D*D*L-PTFE3-R01 (diametro esterno*Diametro interno*Larghezza scanalatura) PTFE3, codice materiale R01
RC66
Modello d'ordine RC67-100X85X12.5-PTFE3-R01 o SPGW-100X8X12.5-PTFE3 -R01
Diametro del cilindro modello x scanalatura diametro inferiore x larghezza scanalatura larghezza PTFE3 MATERIALE PTFE Modificato Codice R01 Elastomer Materiale Codice
Rcek
modello | Materiali | Gamma applicabile | Sigillatura |
Rcek-a | V-Ring: tessuto NBR, anello di pressione, anello di supporto: tessuto NBR/PA/pom/ptfe | Temperatura normale, alta pressione | Bene |
Rcek-b | V-Ring: panno FKM, anello di pressione, anello di supporto: panno FKM/PTFE | Alta temperatura, alta pressione | Bene |
Rcek-c | V-Ring: NBR, anello di pressione, anello di supporto: tessuto NBR/PA/pom/ptfe | Temperatura normale, media e bassa pressione | Eccellente |
Rcek-d | V-Ring: FKM, anello di pressione, anello di supporto: panno FKM/PTFE | Ad alta temperatura, media e bassa pressione | Eccellente |
Rcek-e | V-Ring: combinazione di stoffa NBR e NBR, anello di pressione, anello di supporto: tessuto NBR/PA/POM/PTFE | Temperatura normale, media e alta pressione | Eccellente |
Rcek-f | V-Ring: combinazione di tessuto FKM e FKM, anello di pressione, anello di supporto: tessuto FKM/PTFE | Ad alta temperatura, media e alta pressione | Giusto |
Rcek-g | V-ring, anello di pressione, anello di supporto: PTFE1/PTFE2/PTFE3/PTFE4 | Media corrosiva ad alta temperatura e alta pressione | Eccellente |
Rcek-h | V-Ring: PU, anello di pressione, anello di supporto: PU/PA/POM/PTFE | Temperatura normale, media e alta pressione | Sigillatura |
Modello ordina RCEK-A-120 × 95x25.3 Diametro del cilindro del modello X Diametro inferiore della scanalatura x Larghezza scanalatura |

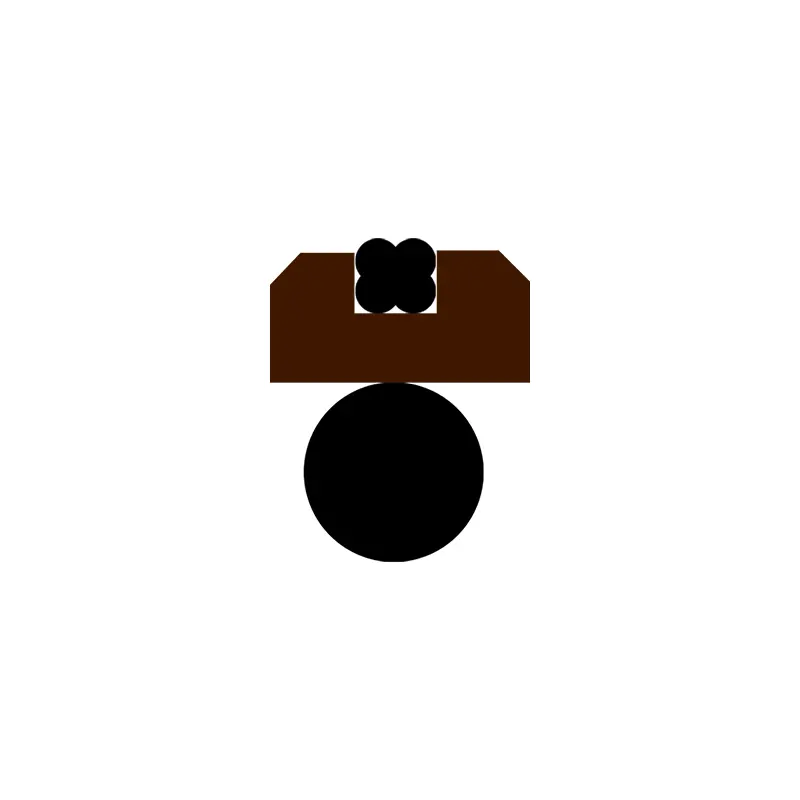

Aq
Aqf
Rckr
RPW
TDA
Lunghezza del smistamento
Gamma di diametro del cilindro | Lunghezza del campione E≥ |
40-89 | 6 |
90-144 | 7 |
145-320 | 10 |
321-670 | 15 |
TDMA
GGDA
Rcup
Esempio di ordinamento: modello di ordine RCUP D63 × 48 × 10 Diametro cilindro × Diametro della scanalatura × Altezza
Yxd
Modello ordine YXD63 × 51 × 14-R01 Diametro del cilindro × Diametro della scanalatura × Codice materiale altezza della tenuta

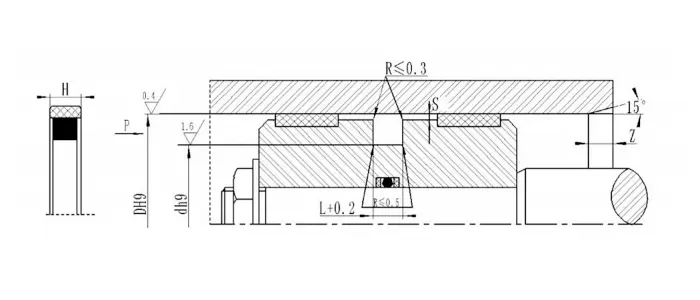

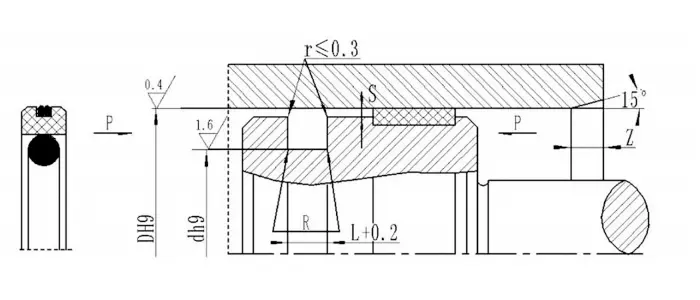

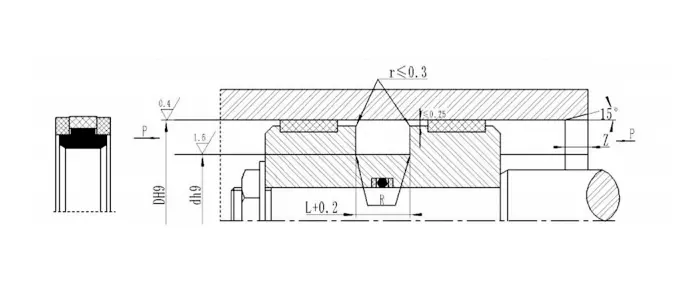

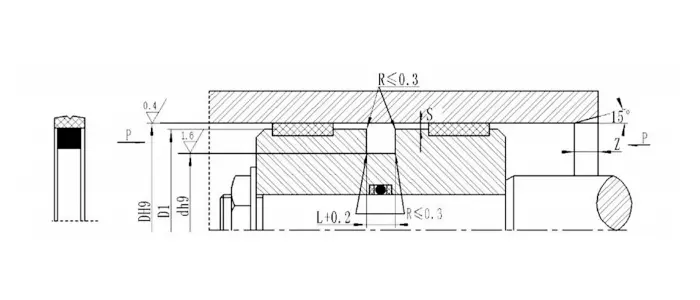

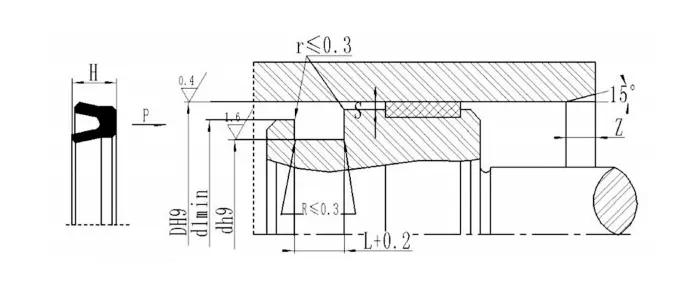

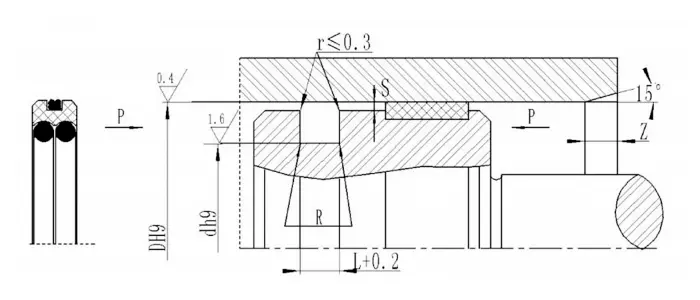

Specifiche:

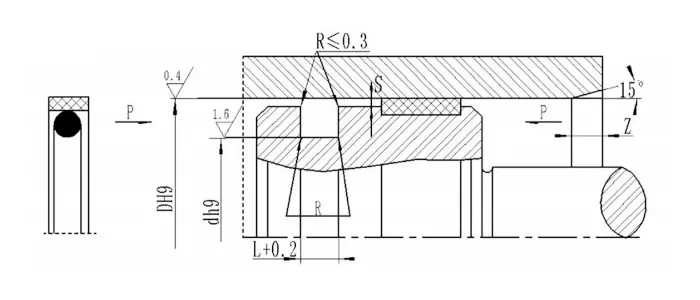

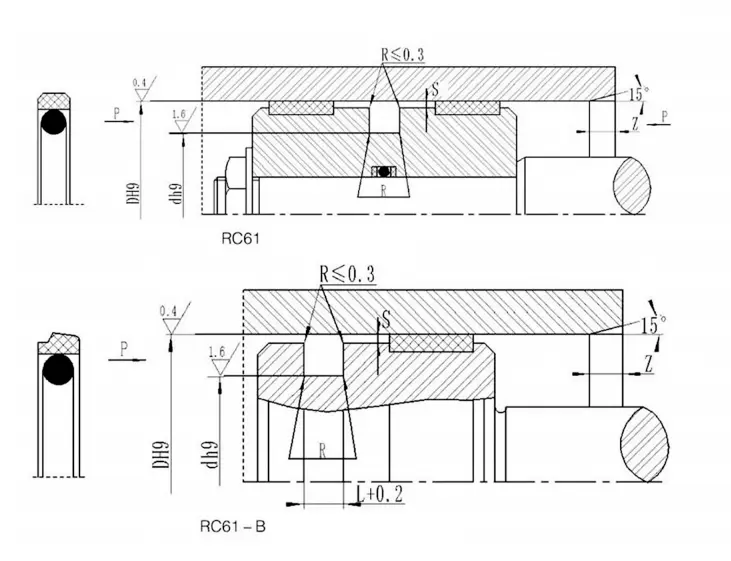

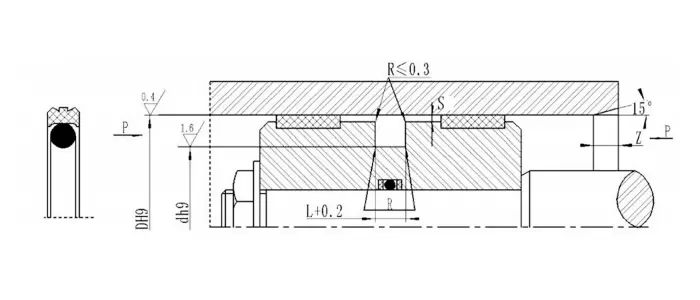

RC61Gamma di aperture D H9 |
Diametro del groove D H9 |
Larghezza della scanalatura L+0.2 |
Clearance radiale Smax | Angoli arrotondati Rmax |
Smussare Zmin |
Diametro del filo dell'o-ring | |||
Tipo standard | Carico leggero | Carico pesante | 0 ~ 20MPA | 20 ~ 40MPA | |||||
8 ~ 14.9 | 15 ~ 39,9 | - | D-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
15 ~ 39,9 | 40 ~ 79,9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
40 ~ 79,9 | 80 ~ 132,9 | 15 ~ 39,9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
80 ~ 132,9 | 133 ~ 329,9 | 40 ~ 79,9 | D-15.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
133 ~ 329,9 | 330-669.9 | 80 ~ 132,9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
330 ~ 669,9 | 670 ~ 999,9 | 133 ~ 329,9 | D-2.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
670 ~ 999,9 | - | 330 ~ 669,9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
> 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
Nota: 1. Per diametro del foro ≤30mm, si consiglia di utilizzare la scanalatura aperta. | |||||||||
2. Per pressione> 40 MPa, l'area radicale della tenuta utilizza la tolleranza di adattamento S max H8/F8 |

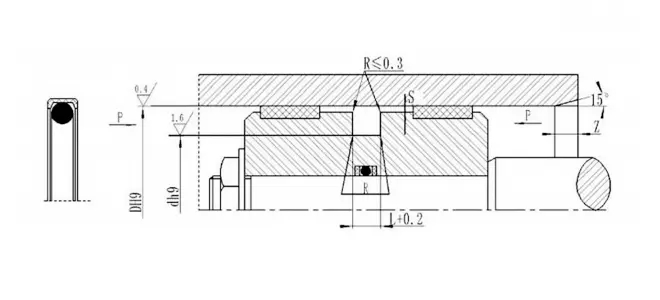

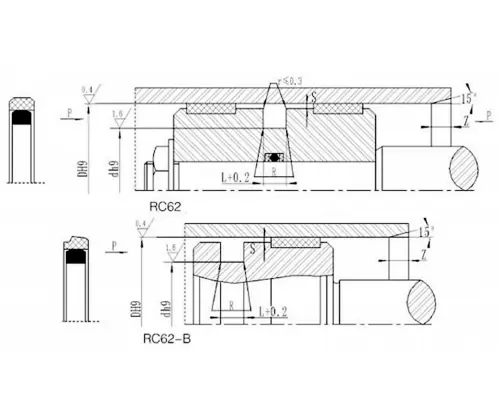

Gamma di aperture D H9 |
Diametro del groove D H9 |
Larghezza della scanalatura L+0.2 |
Clearance radiale Smax | Angoli arrotondati Rmax |
Smussare Zmin |
|
0-20MPA | 20 ~ 40MPA | |||||
20 ~ 49,9 | D-10 | 5 | 0.40 | 0.30 | 0.3 | 4 |
50 ~ 59.9 | D-15 | 7.5 | 0.40 | 0.30 | 0.4 | 5 |
60 ~ 149.9 | D-20 | 10 | 0.50 | 0.40 | 0.4 | 6 |
150 ~ 244,9 | D-25 | 12.5 | 0.60 | 0.50 | 0.4 | 8.5 |
245 ~ 519,9 | D-30 | 15 | 0.70 | 0.60 | 0.8 | 10 |
520 ~ 769,9 | D-35 | 17.5 | 0.80 | 0.70 | 1.2 | 13 |
770 ~ 1500 | D-40 | 20 | 0.80 | 0.70 | 1.2 | 15 |
Nota: 1. Per diametro del foro ≤ 30 mm, si consiglia di utilizzare la scanalatura aperta. | ||||||
2. Per pressione> 40 MPa, l'area radicale del sigillo utilizza la tolleranza di adattamento S Max H8/F8. |

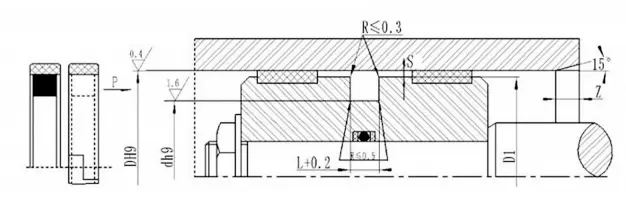

modello | Dh9 | Dh9 | L+0.2 | D1 | modello | Dh9 | Dh9 | L+0.2 | D1 | modello | Dh9 | Dh9 | L+0.2 | D1 |
OK-25*16*4.2 | 25 | 16 | 4.2 | 24.3 | OK-90*74.5*6.3 | 90 | 74.5 | 6.3 | 89.0 | OK-160*139*8.0 | 160 | 139 | 8.0 | 158.8 |
OK-32*21*4.2 | 32 | 21 | 4.2 | 31.3 | OK-95*74*8.0 | 95 | 74 | 8.0 | 94.0 | OK-170*149*8.0 | 170 | 149 | 8.0 | 168.8 |
OK-40*26.3*5.8 | 40 | 26.3 | 5.8 | 39.2 | OK-100*79*8.0 | 100 | 79 | 8.0 | 99.0 | OK-180*159*8.0 | 180 | 159 | 8.0 | 178.8 |
OK-40*29*4.2 | 40 | 29 | 4.2 | 39.3 | OK-100*84.5*6.3 | 100 | 84.5 | 6.3 | 99.0 | OK-190*169*8.0 | 190 | 169 | 8.0 | 188.8 |
OK-50*34.5*6.3 | 50 | 34.5 | 6.3 | 49.0 | OK-105*84*8.0 | 105 | 84 | 8.0 | 103.8 | OK-200*179*8.0 | 200 | 179 | 8.0 | 198.8 |
OK-50*39*4.2 | 50 | 39 | 4.2 | 49.3 | OK-110*89*8.0 | 110 | 89 | 8.0 | 108.8 | OK-2110*189*8.0 | 210 | 189 | 8.0 | 208.4 |
OK-60*41.7*7 | 60 | 41.7 | 7.0 | 59.2 | OK-110*94.5*6.3 | 110 | 94.5 | 6.3 | 109.0 | OK-220*199*8.0 | 220 | 199 | 8.0 | 218.4 |
OK-60*49*4.2 | 60 | 49 | 4.2 | 59.3 | OK-115*94*8.0 | 115 | 94 | 8.0 | 113.8 | OK-230*209*8.0 | 230 | 209 | 8.0 | 228.4 |
OK-63*44.7*7.0 | 63 | 44.7 | 7.0 | 62.2 | OK-120*99*8.0 | 120 | 99 | 8.0 | 118.3 | OK-240*219*8.0 | 240 | 219 | 8.0 | 238.4 |
OK-63*47.5*6.3 | 63 | 47.5 | 6.3 | 62.0 | OK-125*104*8.0 | 125 | 104 | 8.0 | 123.8 | OK-250*229*8.0 | 250 | 229 | 8.0 | 248.4 |
OK-70*51.7*7.0 | 70 | 51.7 | 7.0 | 69.2 | OK-125*109.5*6.3 | 125 | 109.5 | 6.3 | 124.0 | OK-280*225.5*8.0 | 280 | 255.5 | 8.0 | 278.4 |
OK-70*59*4.2 | 70 | 59 | 4.2 | 69.3 | OK-130*109*8.0 | 130 | 109 | 8.0 | 128.8 | OK-300*272*9.5 | 300 | 272 | 9.5 | 297.8 |
OK-75*54*8.0 | 75 | 54 | 8.0 | 74.2 | OK-130*114.5*6.3 | 130 | 114.5 | 6.3 | 129.0 | OK-320*292*9.5 | 320 | 292 | 9.5 | 317.8 |
OK-75*59.5*6.3 | 75 | 59.5 | 6.3 | 74.0 | OK-135*114*8.0 | 135 | 114 | 8.0 | 133.5 | OK-330*302*9.5 | 330 | 302 | 9.5 | 327.8 |
OK-80*59*8.0 | 80 | 59 | 8.0 | 79.0 | OK-135*119.5*6.3 | 135 | 119.5 | 6.3 | 134.0 | OK-350*322*9.5 | 350 | 322 | 9.5 | 347.8 |
OK-80*64.5*6.3 | 80 | 64.5 | 6.3 | 79.0 | OK-140*119*8.0 | 140 | 119 | 8.0 | 138.8 | OK-370*342*9.5 | 370 | 342 | 9.5 | 367.8 |
OK-85*64*8.0 | 85 | 64 | 8.0 | 84.0 | OK-145*124*8.0 | 145 | 124 | 8.0 | 143.8 | OK-420*392*9.5 | 420 | 392 | 9.5 | 417.8 |
OK-90*69*8.0 | 90 | 69 | 8.0 | 89.0 | OK-150*129*8.0 | 150 | 129 | 8.0 | 148.8 |
|
|
|
|
|
Gamma di aperture D H9 |
Diametro del groove D H9 | Larghezza della scanalatura L+0.2 |
Clearance radiale SMax |
Angoli rotondi Rmax |
Smussare Zmin |
Diametro del filo dell'o-ring dO |
|
Idraulico | Attrito pneumatico e idraulico | ||||||
6 ~ 13 | D-3 | D-3.5 | 2.5 | 0.2 | 0.4 | 3 | 1.9 |
14 ~ 26 | D-4 | D-4.6 | 3.2 | 0.3 | 0.6 | 4 | 2.4 |
27 ~ 56 | D-6 | D-6.6 | 4.7 | 0.3 | 1 | 5 | 3.5 |
57 ~ 169 | D-10 | D-10.6 | 7.5 | 0.35 | 1 | 6 | 5.7 |
170 ~ 1500 | D-15 | D-15.6 | 11.0 | 0.4 | 2.5 | 8 | 8.6 |
modello | misurare | modello | misurare | ||||||||||
D | d | D1 | D2 | L | L1 | D | d | D1 | D2 | L | L1 | ||
KDAS-20 | 20 | 11 | 17 | 19 | 13.5 | 2.1 | KDAS-25/2 | 25 | 16 | 22 | 24 | 13.5 | 2.1 |
KDAS-22 | 22 | 13 | 19 | 21 | 13.5 | 2.1 | KDAS-28 | 28 | 19 | 25 | 27 | 13.5 | 2.1 |
KDAS-25/1 | 25 | 15 | 22 | 24 | 12.5 | 4 | KDAS-30 | 30 | 21 | 27 | 29 | 13.5 | 2.1 |
Numero di prodotto | D | d | b | d2 | d3 | a | c | f | e |
GDKK-40 | 40 | 26 | 32 | 32 | 36 | 3 | 15.5 | 8.25 | 7 |
GDKK-45 | 45 | 31 | 37 | 41 | |||||
GDKK-50 | 50 | 34 | 39 | 42 | 46 | 20.5 | 9.25 | ||
GDKK-56 | 56 | 40 | 48 | 52 | |||||
GDKK-63 | 63 | 47 | 55 | 59 | |||||
GDKK-65 | 65 | 49 | 57 | 61 | |||||
GDKK-70 | 70 | 54 | 62 | 66 | |||||
GDKK-75 | 75 | 59 | 67 | 71 | |||||
GDKK-80 | 80 | 62 | 43 | 72 | 76 | 22.5 | 10.25 | ||
GDKK-85 | 85 | 67 | 77 | 81 | |||||
GDKK-90 | 90 | 72 | 82 | 86 | |||||
GDKK-95 | 95 | 77 | 87 | 91 | |||||
GDKK-100 | 100 | 82 | 92 | 96 | 10 | ||||
GDKK-110 | 110 | 92 | 102 | 106 | |||||
GDKK-115 | 115 | 97 | 107 | 111 | |||||
GDKK-120 | 120 | 102 | 112 | 116 |
Gamma di aperture D H9 |
Diametro del groove Dh9 |
Larghezza della scanalatura L+0.2 |
Angoli arrotondati Rmax |
Clearance radiale Smax |
Smussare Zmin |
Diametro del filo dell'o-ring dO |
14 ~ 22.9 | D-5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
23 ~ 49.9 | D-6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
50 ~ 119.9 | D-10.0 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
120 ~ 1500 | D-13.0 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
Nota: per il diametro del cilindro ≤30mm, si consiglia la scanalatura aperta. |
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
30 | 20.5 | 4.3 | 4.5 | 95 | 80 | 7.3 | 7.5 | 224 | 202 | 10.8 | 11 | 800 | 785 | 12.7 | 13 | |||
31.5 | 22 | 4.3 | 4.5 | 100 | 85 | 7.3 | 7.5 | 225 | 203 | 10.8 | 11 | 900 | 870 | 24.5 | 25 | |||
32 | 22.5 | 4.3 | 4.5 | 108 | 92 | 7.3 | 7.5 | 230 | 208 | 10.8 | 11 | 930 | 890 | 19 | 20 | |||
35 | 25.5 | 4.3 | 4.5 | 110 | 94 | 7.3 | 7.5 | 240 | 218 | 10.8 | 11 | 935 | 920 | 12.7 | 13 | |||
35.5 | 26 | 4.3 | 4.5 | 112 | 96 | 7.3 | 7.5 | 250 | 228 | 10.8 | 11 | 950 | 925 | 17.7 | 18 | |||
40 | 30 | 4.3 | 4.5 | 120 | 104 | 7.3 | 7.5 | 260 | 236 | 11.7 | 12 | 1000 | 960 | 19.7 | 20 | |||
45 | 35 | 4.3 | 4.5 | 125 | 109 | 7.3 | 7.5 | 270 | 246 | 11.7 | 12 | 1060 | 1020 | 19.7 | 20 | |||
50 | 40 | 4.3 | 4.5 | 130 | 114 | 7.3 | 7.5 | 280 | 256 | 11.7 | 12 | 1120 | 1080 | 19.7 | 20 | |||
55 | 45 | 4.3 | 4.5 | 140 | 124 | 7.3 | 7.5 | 290 | 266 | 11.7 | 12 | 1150 | 1110 | 19.7 | 20 | |||
56 | 46 | 4.3 | 4.5 | 145 | 129 | 7.3 | 7.5 | 300 | 276 | 11.7 | 12 | 1180 | 1130 | 19.7 | 20 | |||
60 | 50 | 4.3 | 4.5 | 150 | 134 | 7.3 | 7.5 | 310 | 286 | 11.7 | 12 | 1210 | 1170 | 19.7 | 20 | |||
63 | 48 | 7.3 | 7.5 | 155 | 139 | 7.3 | 7.5 | 320 | 296 | 11.7 | 12 | 1250 | 1210 | 19 | 20 | |||
65 | 50 | 7.3 | 7.5 | 160 | 144 | 7.3 | 7.5 | 330 | 308 | 9.75 | 10 | 1260 | 1220 | 19.7 | 20 | |||
69 | 54 | 7.3 | 7.5 | 170 | 148 | 10.8 | 11 | 360 | 336 | 11.7 | 12 | 1400 | 1350 | 19.7 | 20 | |||
70 | 55 | 7.3 | 7.5 | 180 | 158 | 10.8 | 11 | 485 | 455 | 14.8 | 15 | 1500 | 1460 | 19.7 | 20 | |||
71 | 56 | 7.3 | 7.5 | 190 | 168 | 10.8 | 11 | 500 | 470 | 14.8 | 15 | 1650 | 1600 | 24 | 25 | |||
75 | 60 | 7.3 | 7.5 | 200 | 178 | 10.8 | 11 | 550 | 515 | 17.2 | 17.5 |
|
|
|
|
|||
80 | 65 | 7.3 | 7.5 | 204 | 182 | 10.8 | 11 | 600 | 570 | 14.8 | 15 |
|
|
|
|
|||
85 | 70 | 7.3 | 7.5 | 210 | 188 | 10.8 | 11 | 650 | 620 | 14.8 | 15 |
|
|
|
|
|||
90 | 75 | 7.3 | 7.5 | 220 | 198 | 10.8 | 11 | 720 | 690 | 14.8 | 15 |
|
|
|
|
Esempio di ordinazione: RC66-D*D*L-PTFE3-R01 (diametro esterno*Diametro interno*Larghezza scanalatura) PTFE3, R01- Codice materiale | ||||||||||||||||||
D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
15 | 10 | 2 | 32 | 24.8 | 4 | 55 | 45 | 5 | 80 | 66 | 6.5 | 125 | 111.2 | 7.5 | ||||
16 | 11 | 2 | 35 | 26.5 | 4 | 55 | 46.5 | 4 | 80 | 66.2 | 7.5 | 125 | 114 | 4 | ||||
18 | 13 | 2 | 35 | 27.5 | 3 | 56 | 46 | 5 | 80 | 70 | 4 | 130 | 116 | 6.5 | ||||
20 | 12.8 | 4 | 35 | 27.8 | 4 | 56 | 47.5 | 4 | 90 | 76 | 6.5 | 140 | 126 | 6.5 | ||||
20 | 14 | 3 | 36 | 28.5 | 3 | 60 | 50 | 4 | 90 | 76.2 | 7.5 | 140 | 126.2 | 7.5 | ||||
20 | 15 | 2 | 36 | 28.8 | 4 | 60 | 50 | 5 | 90 | 80 | 4 | 160 | 146 | 6.5 | ||||
25 | 17.8 | 4 | 40 | 30 | 5 | 60 | 51.5 | 4 | 100 | 86 | 6.5 | 180 | 160 | 10 | ||||
25 | 19 | 3 | 40 | 31.5 | 4 | 63 | 49 | 6.5 | 100 | 86.2 | 7.5 | 180 | 165 | 6 | ||||
25 | 20 | 2 | 40 | 32.5 | 3 | 63 | 53 | 4 | 100 | 89 | 4 | 200 | 180 | 10 | ||||
28 | 20.5 | 3 | 45 | 35 | 5 | 63 | 53 | 5 | 110 | 96 | 6.5 | 200 | 185 | 6 | ||||
28 | 20.8 | 4 | 45 | 36.5 | 4 | 65 | 51 | 6.5 | 110 | 96.2 | 7.5 | 250 | 230 | 10 | ||||
30 | 21.5 | 4 | 45 | 37.5 | 3 | 65 | 55 | 4 | 110 | 99 | 4 | 280 | 260 | 10 | ||||
30 | 22.5 | 3 | 50 | 40 | 4 | 65 | 55 | 5 | 120 | 106 | 6.5 | 320 | 300 | 10 | ||||
30 | 22.8 | 4 | 50 | 40 | 5 | 70 | 56 | 6.5 | 120 | 106.2 | 7.5 |
|
|
|
||||
32 | 23.5 | 4 | 50 | 41.5 | 4 | 70 | 60 | 4 | 120 | 109 | 4 |
|
|
|
||||
32 | 24.5 | 3 | 55 | 45 | 4 | 70 | 60 | 5 | 125 | 111 | 6.5 |
|
|
|
||||
Nota: le dimensioni non sono elencate in questa tabella, contattaci. |
Dh9 | D H9 | L+0.2 | Z | R |
|
Dh9 | D H9 | L+0.2 | Z | R |
50.0 | 36.0 | 9.0 | 5.0 | 0.3 | 115.0 | 100.0 | 12.5 | 5.0 | 0.5 | |
55.0 | 41.0 | 9.0 | 5.0 | 0.3 | 120.0 | 105.0 | 12.5 | 5.0 | 0.5 | |
60.0 | 46.0 | 9.0 | 5.0 | 0.3 | 125.0 | 102.0 | 16.0 | 6.5 | 0.6 | |
63.0 | 48.0 | 11.0 | 5.0 | 0.5 | 130.0 | 107.0 | 16.0 | 6.5 | 0.6 | |
65.0 | 50.0 | 11.0 | 5.0 | 0.5 | 135.0 | 112.0 | 16.0 | 6.5 | 0.6 | |
70.0 | 55.0 | 11.0 | 5.0 | 0.5 | 140.0 | 117.0 | 16.0 | 6.5 | 0.6 | |
75.0 | 60.0 | 11.0 | 5.0 | 0.5 | 145.0 | 122.0 | 16.0 | 6.5 | 0.6 | |
80.0 | 65.0 | 11.0 | 5.0 | 0.5 | 150.0 | 127.0 | 16.0 | 6.5 | 0.6 | |
85.0 | 70.0 | 11.0 | 5.0 | 0.5 | 155.0 | 132.0 | 16.0 | 6.5 | 0.6 | |
90.0 | 75.0 | 11.0 | 5.0 | 0.5 | 160.0 | 137.0 | 16.0 | 6.5 | 0.6 | |
95.0 | 80.0 | 12.5 | 5.0 | 0.5 | 165.0 | 142.0 | 16.0 | 6.5 | 0.6 | |
100.0 | 85.0 | 12.5 | 5.0 | 0.5 | 170.0 | 147.0 | 16.0 | 6.5 | 0.6 | |
105.0 | 90.0 | 12.5 | 5.0 | 0.5 | 180.0 | 157.0 | 16.0 | 6.5 | 0.6 | |
110.0 | 95.0 | 12.5 | 5.0 | 0.5 |
|
|
|
|
|
Specifiche e dimensioni | ||||||||||
Diametro del cilindro | Diametro inferiore | Diametro di base | Larghezza | Guida min |
|
Diametro del cilindro | Diametro inferiore | Diametro di base | Larghezza | Guida min |
Dh9 | D H9 | D 1 | L | Z | Dh9 | D H9 | D 1 | L | Z | |
100 | 80 | 99 | 21.2 | 6 | 150 | 120 | 148.5 | 29 | 7.5 | |
110 | 90 | 109 | 21.2 | 6 | 160 | 130 | 158.5 | 29 | 7.5 | |
120 | 95 | 119 | 25.3 | 7.5 | 180 | 150 | 178.5 | 31.5 | 7.5 | |
140 | 115 | 139 | 25.8 | 7.5 | 200 | 170 | 198.5 | 33.5 | 7.5 |
Esempio di ordinazione AQ0800 80 × 64,5 × 6.3 (d × d × L) PTFE3-R01 PTFE3 R01 Codice materiale | ||||||||||||||||
Numero di prodotto | D | d | L+0.2 | RMax |
|
Numero di prodotto | D | d | L+0.2 | RMax |
|
Numero di prodotto | D | d | L+0.2 | RMax |
AQ0160 | 16 | 5 | 4.2 | 0.8 | AQ0800L | 80 | 64.5 | 6.3 | 1.2 | AQ1500 | 150 | 129 | 8.1 | 1.6 | ||
Add0180 | 18 | 7 | 42 | 0.8 | AQ0800 | 80 | 59 | 8.1 | 1.6 | AQ1600 | 160 | 139 | 8.1 | 1.6 | ||
AQ0200 | 20 | 9 | 4.2 | 0.8 | AQ0850L | 85 | 69.5 | 6.3 | 1.2 | AQ1700 | 170 | 149 | 8.1 | 1.6 | ||
AQ0220 | 22 | 11 | 4.2 | 0.8 | AQ0850 | 85 | 64 | 8.1 | 1.6 | AQ1800 | 180 | 159 | 8.1 | 1.6 | ||
AQ0250 | 25 | 14 | 4.2 | 0.8 | AW0900L | 90 | 74.5 | 6.3 | 1.2 | AQ1900 | 190 | 169 | 8.1 | 1.6 | ||
AQ0280 | 28 | 17 | 4.2 | 0.8 | AQ0900 | 90 | 69 | 8.1 | 1.6 | AQ2000 | 200 | 179 | 8.1 | 1.6 | ||
AQ0300 | 30 | 19 | 4.2 | 0.8 | AQ0950L | 95 | 79.5 | 6.3 | 1.2 | AQ2100 | 210 | 189 | 8.1 | 1.6 | ||
AQ0320 | 32 | 21 | 4.2 | 0.8 | AQ0950 | 95 | 74 | 8.1 | 1.6 | AQ2200 | 220 | 199 | 8.1 | 1.6 | ||
AQ0350 | 35 | 24 | 4.2 | 0.8 | AQ1000L | 100 | 84.5 | 6.3 | 1.2 | AQ2300 | 230 | 209 | 8.1 | 1.6 | ||
AQ0400 | 40 | 29 | 4.2 | 0.8 | AQ1000 | 100 | 79 | 8.1 | 1.6 | AQ2400 | 240 | 219 | 8.1 | 1.6 |
Esempio di ordinazione AQF0800 80 × 67 × 8.3 (d × d × L) PTFE3-R01 Codice materiale | ||||||||||||||||
Numero di prodotto |
D H9 |
d H9 |
L+0.2 | RMax |
|
Numero di prodotto |
D H9 |
d H9 |
L+0.2 | RMax |
|
Numero di prodotto |
D H9 |
d H9 |
L+0.2 | RMax |
AQF0400 | 40 | 30 | 6.3 | 1.2 | AQF01150 | 115 | 102 | 8.3 | 1.6 | AQF3200 | 320 | 302 | 12.3 | 3 | ||
AQF0420 | 42 | 32 | 6.3 | 1.2 | AQF01200 | 120 | 107 | 8.3 | 1.6 | AQF3500 | 350 | 332 | 12.3 | 3 | ||
AQF0450 | 45 | 35 | 6.3 | 1.2 | AQF01250 | 125 | 112 | 8.3 | 1.6 | AQF4000 | 400 | 382 | 12.3 | 3 | ||
AQF0480 | 48 | 38 | 6.3 | 1.2 | AQF01300 | 130 | 117 | 8.3 | 1.6 | AQF4200 | 420 | 402 | 12.3 | 3 | ||
AQF0500 | 50 | 40 | 6.3 | 1.2 | AQF1350 | 135 | 117 | 12.3 | 3 | AQF4500 | 450 | 432 | 12.3 | 3 | ||
AQF0520 | 52 | 42 | 6.3 | 1.2 | AQF1400 | 140 | 122 | 12.3 | 3 | AQF4800 | 480 | 449 | 16.3 | 3 | ||
AQF0550 | 55 | 45 | 6.3 | 1.2 | AQF1500 | 150 | 132 | 12.3 | 3 | AQF5000 | 500 | 469 | 16.3 | 3 | ||
AQF0600 | 60 | 50 | 6.3 | 1.2 | AQF1600 | 160 | 142 | 12.3 | 3 | AQF6000 | 600 | 569 | 16.3 | 3 | ||
AQF0630 | 63 | 53 | 6.3 | 1.2 | AQF1700 | 170 | 152 | 12.3 | 3 | AQF7000 | 700 | 669 | 16.3 | 3 |
D | d | L | D1 |
|
D | d | L | D1 |
|
D | d | L | D1 |
20 | 12.5 | 3.2 | 19.7 | 63 | 50 | 6.3 | 62.6 | 100 | 79 | 8.1 | 99.5 | ||
25 | 17.5 | 3.2 | 24.7 | 65 | 52 | 6.3 | 64.6 | 105 | 84.5 | 6.3 | 104.6 | ||
25 | 14 | 4.2 | 24.7 | 70 | 59 | 4.2 | 69.7 | 105 | 89.5 | 6.3 | 104.6 | ||
32 | 24.5 | 3.2 | 31.7 | 70 | 54.5 | 6.3 | 69.6 | 110 | 89 | 8.1 | 109.5 | ||
32 | 21 | 4.2 | 31.7 | 70 | 57 | 6.3 | 69.6 | 115 | 94 | 8.1 | 114.5 | ||
40 | 32.5 | 3.2 | 39.7 | 75 | 59.5 | 6.3 | 74.6 | 120 | 99 | 8.1 | 119.5 | ||
40 | 29 | 4.2 | 39.7 | 75 | 62 | 6.3 | 74.6 | 125 | 109.5 | 6.3 | 124.6 | ||
45 | 34 | 4.2 | 44.7 | 80 | 69 | 4.2 | 79.7 | 125 | 104 | 8.1 | 124.5 | ||
45 | 32 | 6.3 | 44.6 | 80 | 64.5 | 6.3 | 79.6 | 140 | 119 | 8.1 | 139.5 | ||
50 | 39 | 4.2 | 49.7 | 85 | 71.5 | 6.3 | 84.6 | 160 | 139 | 8.1 | 159.5 | ||
50 | 34.5 | 6.3 | 49.6 | 90 | 74.5 | 6.3 | 89.6 | 200 | 179 | 8.1 | 199.5 |
Gamma di aperture D H9 |
Diametro del groove D H9 |
Larghezza della scanalatura L+0.2 |
Clearance radiale Smax | Angoli arrotondati Rmax |
Smussare Z |
Diametro del filo dell'o-ring | |||
Tipo standard RPW |
Carico leggero RPW-Q |
Carico pesante RPW-Z |
0 ~ 20MPA | 20-40MPA | |||||
8 ~ 14.9 | 15 ~ 39,9 | - | D-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
15 ~ 39,9 | 40 ~ 79,9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
40 ~ 79,9 | 80 ~ 132,9 | 15 ~ 39,9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
80 ~ 132,9 | 133 ~ 329,9 | 40 ~ 79,9 | D-15.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
133 ~ 329,9 | 330 ~ 669,9 | 80 ~ 132,9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
330-669.9 | 670 ~ 999,9 | 133 ~ 329,9 | D-2.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
670 ~ 999,9 | - | 330 ~ 669,9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
> 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
Nota: 1. Per diametro del foro ≤ 30 mm, si consiglia di utilizzare la scanalatura aperta. | |||||||||
2. Per pressione> 40 MPa, l'area radicale del sigillo utilizza la tolleranza di adattamento H8/F8. |
|
|||||||||||||
Numero d'ordine | Dh8 | Dh9 | L+0,2 |
|
Numero d'ordine | Dh8 | Dh9 | L+0,2 |
|
Numero d'ordine | Dh8 | Dh9 | L+0,2 |
TDA0400 | 40 | 32 | 7.5 | TDA1150 | 115 | 100 | 13 | TDA2800 | 280 | 260 | 17 | ||
TDA0450 | 45 | 37 | 7.5 | TDA1200 | 120 | 105 | 13 | TDA3000 | 300 | 280 | 17 | ||
TDA0500 | 50 | 42 | 7.5 | TDA1250 | 125 | 110 | 13 | TDA3200 | 320 | 300 | 17 | ||
TDA0550 | 55 | 45 | 7.5 | TDA1300 | 130 | 115 | 13 | TDA3500 | 350 | 320 | 21 | ||
TDA0600 | 60 | 45 | 13 | TDA1400 | 140 | 120 | 13 | TDA3700 | 370 | 345 | 17 | ||
TDA0630 | 63 | 53 | 8.5 | TDA1450 | 145 | 125 | 13 | TDA3800 | 380 | 350 | 21 | ||
TDA0630A | 63 | 48 | 13 | TDA1500 | 150 | 130 | 13 | TDA3900 | 390 | 360 | 21 | ||
TDA0650 | 65 | 50 | 8.5 | TDA1600 | 160 | 140 | 13 | TDA4100 | 410 | 380 | 21 | ||
TDA0650A | 65 | 50 | 13 | TDA1600A | 160 | 140 | 17 | TDA4300 | 430 | 400 | 21 | ||
TDA0700 | 70 | 55 | 13 | TDA1700 | 170 | 150 | 17 | TDA4500 | 450 | 420 | 21 | ||
TDA0750 | 75 | 60 | 13 | TDA1800 | 180 | 160 | 17 | TDA4800 | 480 | 450 | 21 | ||
TDA0800 | 80 | 65 | 13 | TDA1900 | 190 | 170 | 17 | TDA5000 | 500 | 475 | 17 | ||
TDA0850 | 85 | 70 | 13 | TDA2000 | 200 | 180 | 17 | TDA5100 | 510 | 480 | 21 | ||
TDA0900 | 90 | 75 | 13 | TDA2100 | 210 | 190 | 17 | TDA5900 | 590 | 560 | 21 | ||
TDA0950 | 95 | 80 | 13 | TDA2200 | 220 | 200 | 17 | TDA6000 | 600 | 570 | 21 | ||
TDA1000 | 100 | 85 | 13 | TDA2250 | 225 | 205 | 17 | TDA6700 | 670 | 640 | 21 | ||
TDA1100 | 110 | 95 | 13 | TDA2500 | 250 | 230 | 17 |
|
|
|
|
||
Nota: se le specifiche richieste non sono in questa tabella, contattaci. |

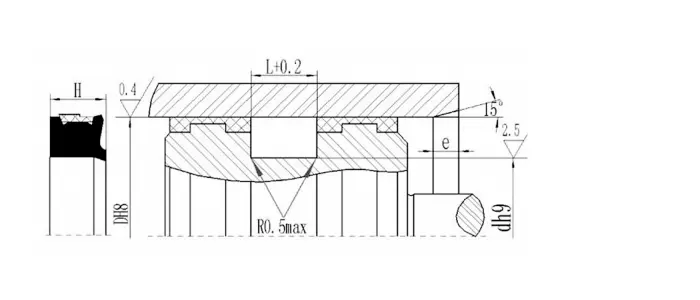

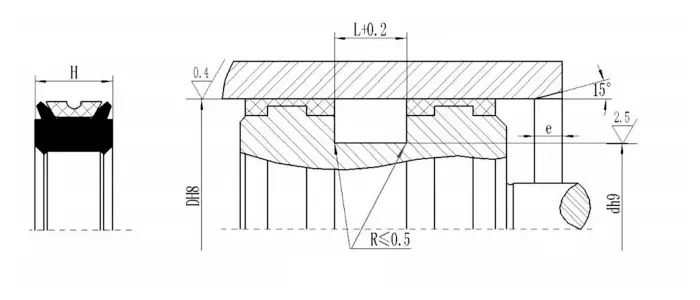

Dimensioni di installazione |
|
|
|
|
|
|
|
|
|
|
|
Lunghezza del smistamento | |||||
Cilindro diameterdh8 | Scanalatura inferiore diameterdh9 | Larghezza dello slot L+0,2 | Altezza del sigillo H |
|
|
Gamma di diametro del cilindro | Lunghezza del smistamento E≥ | ||||||||||
40-120 | D-10 | 16 | 15 |
|
|
40-124 | 7 | ||||||||||
121-300 | D-12 | 16 | 15 |
|
|
125-299 | 10 | ||||||||||
301-380 | D-14 | 16 | 15 |
|
|
300-630 | 15 | ||||||||||
> 380 | D-16 | 16 | 15 |
|
|
||||||||||||
|
|
|
|
|
|
|
|
||||||||||
Numero d'ordine | Dh8 | Dh9 | L+0.2 |
|
Numero d'ordine | Dh8 | Dh9 | L+0.2 |
|
Numero d'ordine | Dh8 | Dh9 | L+0.2 | ||||
TDMA0400 | 40 | 30 | 16 | TDMA1150 | 115 | 105 | 16 | TDMA2500 | 250 | 238 | 16 | ||||||
TDMA0450 | 45 | 35 | 16 | TDMA1200 | 120 | 110 | 16 | TDMA2800 | 280 | 268 | 16 | ||||||
TDMA0500 | 50 | 40 | 16 | TDMA1250 | 125 | 113 | 16 | TDMA3000 | 300 | 288 | 16 | ||||||
TDMA0550 | 55 | 45 | 16 | TDMA1300 | 130 | 118 | 16 | TDMA3200 | 320 | 306 | 16 | ||||||
TDMA0560 | 56 | 46 | 16 | TDMA1350 | 135 | 123 | 16 | TDMA3500 | 350 | 336 | 16 | ||||||
TDMA0600 | 60 | 50 | 16 | TDMA1400 | 140 | 128 | 16 | TDMA3800 | 380 | 366 | 16 | ||||||
TDMA0630 | 63 | 53 | 16 | TDMA1500 | 150 | 138 | 16 | TDMA4000 | 400 | 384 | 16 | ||||||
TDMA0650 | 65 | 55 | 16 | TDMA1600 | 160 | 148 | 16 | TDMA4200 | 420 | 404 | 16 | ||||||
TDMA0700 | 70 | 60 | 16 | TDMA1700 | 170 | 158 | 16 | TDMA4500 | 450 | 434 | 16 | ||||||
TDMA0750 | 75 | 65 | 16 | TDMA1800 | 180 | 168 | 16 | TDMA4800 | 480 | 464 | 16 | ||||||
TDMA0800 | 80 | 70 | 16 | TDMA1900 | 190 | 178 | 16 | TDMA5000 | 500 | 484 | 16 | ||||||
TDMA0850 | 85 | 75 | 16 | TDMA2000 | 200 | 188 | 16 | TDMA5600 | 560 | 544 | 16 | ||||||
TDMA0900 | 90 | 80 | 16 | TDMA2100 | 210 | 198 | 16 | TDMA6000 | 600 | 584 | 16 | ||||||
TDMA1000 | 100 | 90 | 16 | TDMA2200 | 220 | 208 | 16 | TDMA6300 | 630 | 614 | 16 | ||||||
TDMA1100 | 110 | 100 | 16 | TDMA2250 | 225 | 213 | 16 |
|
|
|
|
||||||
Nota: le specifiche richieste non sono in questa tabella, ma possono anche essere prodotte. Si prega di contattarci. |

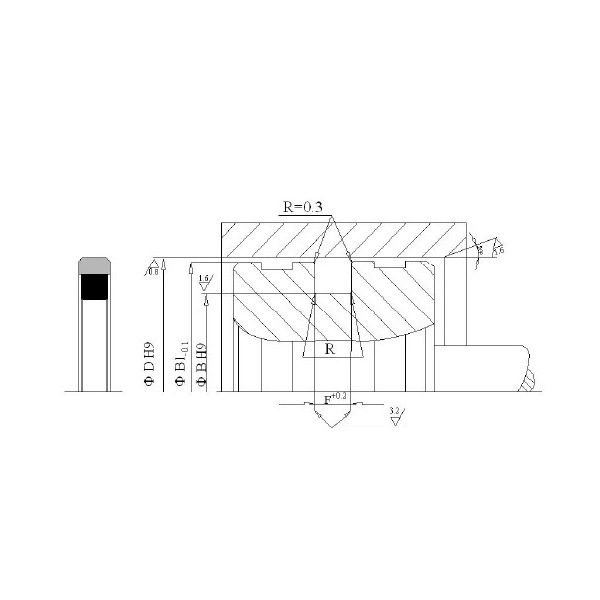

Dimensioni di installazione |
|
|
|
|
|
|
Lunghezza del smistamento | |||||||
|
|
|
|
Gamma di diametro del cilindro | Lunghezza del smistamento E≥ | |||||||||
|
|
|
|
|
<99 | 7 | ||||||||
Diametro del cilindro Dh8 | Diametro inferiore scanalatura Dh9 | Larghezza dello slot L+0.2 | Altezza del sigillo H |
|
100-199 | 10 | ||||||||
<96 | D-16.8 | 8 | 7.5 |
|
||||||||||
96-190 | D-20 | 10 | 9.5 |
|
200-309 | 12 | ||||||||
191-380 | D-28 | 13 | 12.5 |
|
310-559 | 15 | ||||||||
> 380 | D-36 | 20 | 19.5 |
|
> 599 | 18 | ||||||||
|
|
|
|
|
|
|
||||||||
Numero d'ordine | D H8 | D H9 | L+0.2 |
|
Numero d'ordine | D H8 | D H9 | L+0.2 |
|
Numero d'ordine | D H8 | D H9 | L+0.2 | |
GGDA0400 | 40 | 23.2 | 8 | GGDA1050 | 105 | 85 | 10 | GGDA2500 | 250 | 222 | 13 | |||
GGDA0450 | 45 | 28.2 | 8 | GGDA1100 | 110 | 90 | 10 | GGDA2800 | 280 | 252 | 13 | |||
GGDA0500 | 50 | 33.2 | 8 | GGDA1150 | 115 | 95 | 10 | GGDA3000 | 300 | 272 | 13 | |||
GGDA0550 | 55 | 38.2 | 8 | GGDA1200 | 120 | 100 | 10 | GGDA3200 | 320 | 292 | 13 | |||
GGDA0560 | 56 | 39.2 | 8 | GGDA1250 | 125 | 105 | 10 | GGDA3500 | 350 | 322 | 13 | |||
GGDA0600 | 60 | 43.2 | 8 | GGDA1300 | 130 | 110 | 10 | GGDA3800 | 380 | 352 | 13 | |||
GGDA0630 | 63 | 46.2 | 8 | GGDA1350 | 135 | 115 | 10 | GGDA4000 | 400 | 364 | 20 | |||
GGDA0650 | 65 | 48.2 | 8 | GGDA1400 | 140 | 120 | 10 | GGDA4200 | 420 | 384 | 20 | |||
GGDA0700 | 70 | 53.2 | 8 | GGDA1500 | 150 | 130 | 10 | GGDA4500 | 450 | 414 | 20 | |||
GGDA0750 | 75 | 58.2 | 8 | GGDA1600 | 160 | 140 | 10 | GGDA4800 | 480 | 444 | 20 | |||
GGDA0800 | 80 | 63.2 | 8 | GGDA1700 | 170 | 150 | 10 | GGDA5000 | 500 | 464 | 20 | |||
GGDA0850 | 85 | 68.2 | 8 | GGDA1800 | 180 | 160 | 10 | GGDA5600 | 560 | 524 | 20 | |||
GGDA0900 | 90 | 73.2 | 8 | GGDA1900 | 190 | 170 | 10 | GGDA6000 | 600 | 564 | 20 | |||
GGDA0950 | 95 | 78.2 | 8 | GGDA2000 | 200 | 172 | 13 | GGDA6300 | 630 | 594 | 20 | |||
GGDA1000 | 100 | 80 | 10 | GGDA2200 | 220 | 192 | 13 |
|
|
|
|
|||
Nota: le specifiche richieste non sono in questa tabella, ma possono anche essere prodotte. Si prega di contattarci. Il prodotto massimo disponibile è di 1600 mm. |
Gap di estrusione |
|
|
|
|
|
|
|
|
|
|
|
||
MPA a pressione | Gap di estrusione Smax |
|
|
|
|||||||||
Diametro del cilindro d≤60mm | Diametro del cilindro D> 60mm |
|
|
|
|||||||||
≤5 | 0.4 | 0.5 |
|
|
|
||||||||
≤10 | 0.3 | 0.5 |
|
|
|
||||||||
≤20 | 0.2 | 0.3 |
|
|
|
||||||||
≤30 | 0.15 | 0.2 |
|
|
|
||||||||
≤40 | 0.1 | 0.15 |
|
|
|
||||||||
Grafico delle dimensioni | |||||||||||||
Numero di prodotto | D | d | H | L | D1 |
|
Numero di prodotto | D | d | H | L | D1 | |
RCUP30*15*9.5 | 30 | 15 | 9.5 | 10.5 | 18 | RCUP40*32*5.5 | 40 | 32 | 5.5 | 6.5 | 35 | ||
RCUP30*15*10 | 30 | 15 | 10 | 11 | 19 | RCUP40*32*8 | 40 | 32 | 8 | 9 | 35 | ||
RCUP30*20*8 | 30 | 20 | 8 | 9 | 24 | RCUP40*33*8 | 40 | 33 | 8 | 9 | 36 | ||
RCUP30*22*6.5 | 30 | 22 | 6.5 | 7 | 25 | RCUP45*30*10 | 45 | 30 | 10 | 11 | 35 | ||
RCUP35*20*10 | 35 | 20 | 10 | 11 | 25 | RCUP50*30*12 | 50 | 30 | 12 | 13 | 35 | ||
RCUP35*25*8 | 35 | 25 | 8 | 9 | 29 | RCUP50*32*10 | 50 | 32 | 10 | 11 | 35 | ||
RCUP35*27*10 | 35 | 27 | 10 | 11 | 30 | RCUP50*35*8.5 | 50 | 35 | 8.5 | 9.5 | 40 | ||
RCUP40*25*10 | 40 | 25 | 10 | 11 | 30 | RCUP50*35*10 | 50 | 35 | 10 | 11 | 40 | ||
RCUP40*30*6.5 | 40 | 30 | 6.5 | 7.5 | 34 | RCUP50*40*5 | 50 | 40 | 5 | 5.5 | 44 | ||
RCUP40*30*10 | 40 | 30 | 10 | 11 | 34 | RCUP50*40*8 | 50 | 40 | 8 | 9 | 43 |
Numero di prodotto | D | d | H | L1 | L2 | T |
|
Numero di prodotto | D | d | H | L1 | L2 | T |
YXD11*5*8 | 11 | 5 | 8 | 9 | 10.5 | 1.5 | YXD55*47*10 | 55 | 47 | 10 | 12 | 13.5 | 1.5 | |
YXD12*6*8 | 12 | 6 | 8 | 9 | 10.5 | 1.5 | Yxd56 * 48 * 10 | 56 | 48 | 10 | 12 | 13.5 | 1.5 | |
YXD14*8*8 | 14 | 8 | 8 | 9 | 10.5 | 1.5 | Yxd60 * 48 * 14 | 60 | 48 | 14 | 16 | 18 | 2 | |
YXD16*10*8 | 16 | 10 | 8 | 9 | 10.5 | 1.5 | YXD63*51*14 | 63 | 51 | 14 | 16 | 18 | 2 | |
YXD18*12*8 | 18 | 12 | 8 | 9 | 10.5 | 1.5 | Yxd65 * 53 * 14 | 65 | 53 | 14 | 16 | 18 | 2 | |
YXD20*14*8 | 20 | 14 | 8 | 9 | 10.5 | 1.5 | YXD70*58*14 | 70 | 58 | 14 | 16 | 18 | 2 | |
YXD22*16*8 | 22 | 16 | 8 | 9 | 10.5 | 1.5 | YXD75*63*14 | 75 | 63 | 14 | 16 | 18 | 2 | |
YXD24*18*8 | 24 | 18 | 8 | 9 | 10.5 | 1.5 | YXD78*66*14 | 78 | 66 | 14 | 16 | 18 | 2 | |
YXD25*19*8 | 25 | 19 | 8 | 9 | 10.5 | 1.5 | Yxd80 * 68 * 14 | 80 | 68 | 14 | 16 | 18 | 2 | |
YXD28*22*8 | 28 | 22 | 8 | 9 | 10.5 | 1.5 | Yxd85 * 73 * 14 | 85 | 73 | 14 | 16 | 18 | 2 | |
YXD30*22*10 | 30 | 22 | 10 | 12 | 13.5 | 1.5 | YXD90*78*14 | 90 | 78 | 14 | 16 | 18 | 2 | |
YXD32*24*10 | 32 | 24 | 10 | 12 | 13.5 | 1.5 | YXD95*83*14 | 95 | 83 | 14 | 16 | 18 | 2 | |
YXD35*27*10 | 35 | 27 | 10 | 12 | 13.5 | 1.5 | YXD100*88*14 | 100 | 88 | 14 | 16 | 18 | 2 |
Indirizzo
No.1 Ruichen Road, Dongiuting Industrial Park, distretto di Chengyang, Città di Qingdao, provincia di Shandong, Cina
tel
