L'elemento guida a guarnizioni idrauliche, come i nostri altri prodotti a tenuta idraulica, ha modelli specifici di suddivisione. Ruichen Seals ha sempre mantenuto lo sviluppo del prodotto e il controllo di qualità. Ogni modello ha diverse caratteristiche di progettazione e produzione e ha le sue condizioni di lavoro e applicazioni più mirate.

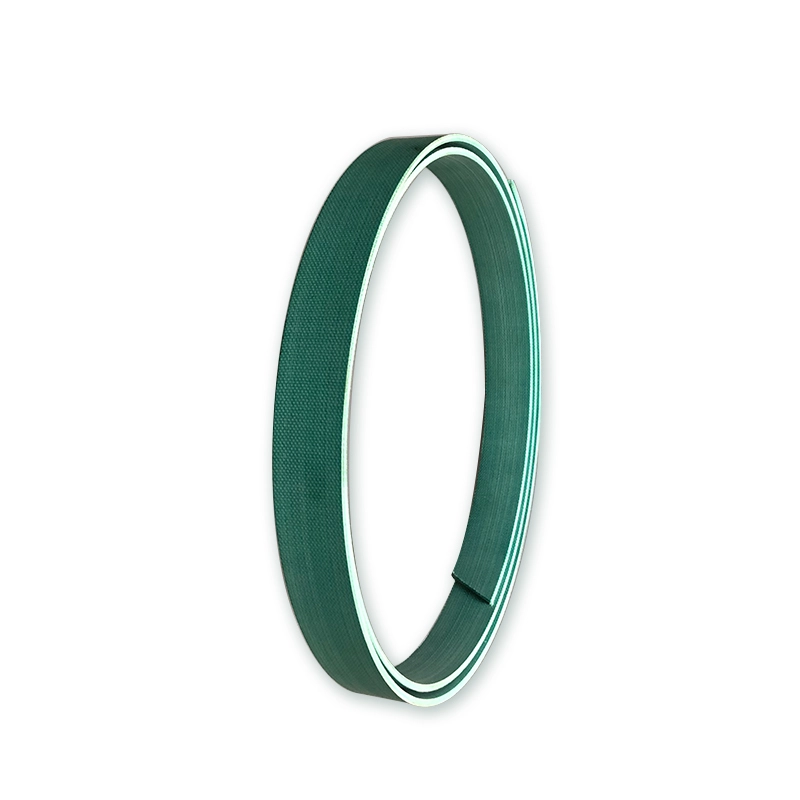

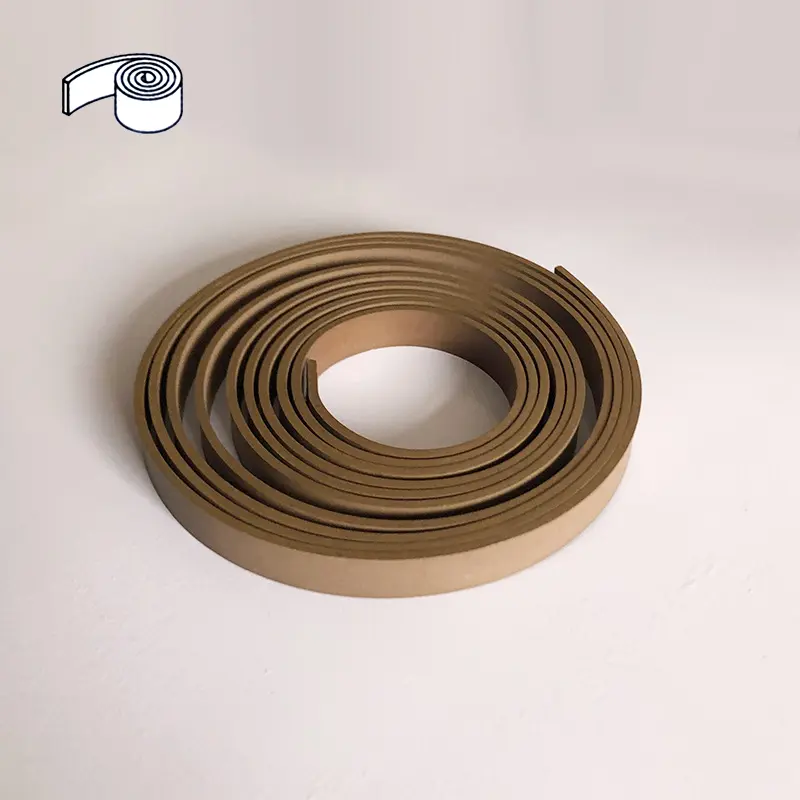

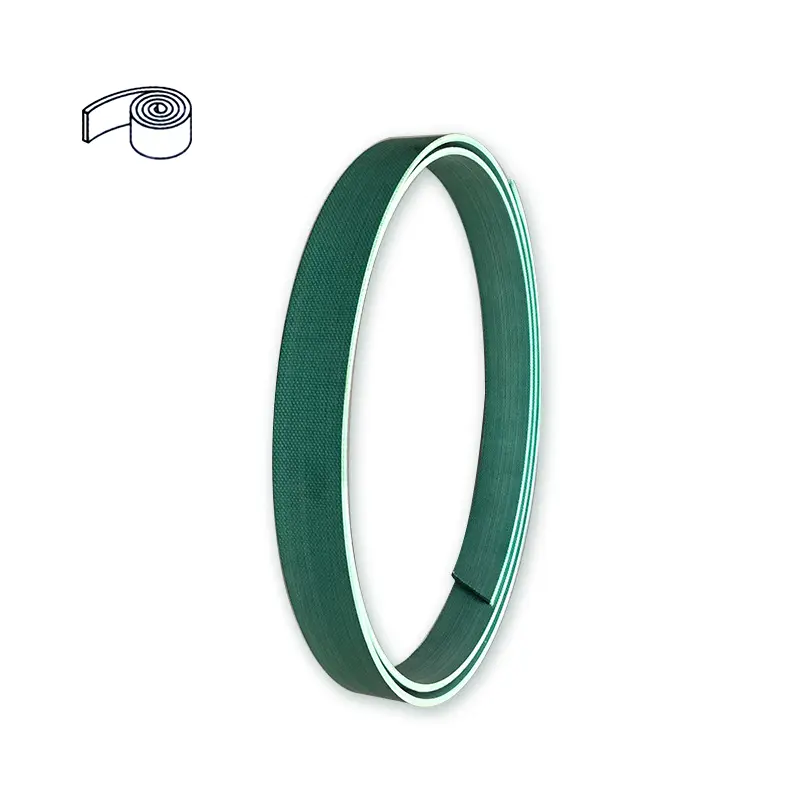

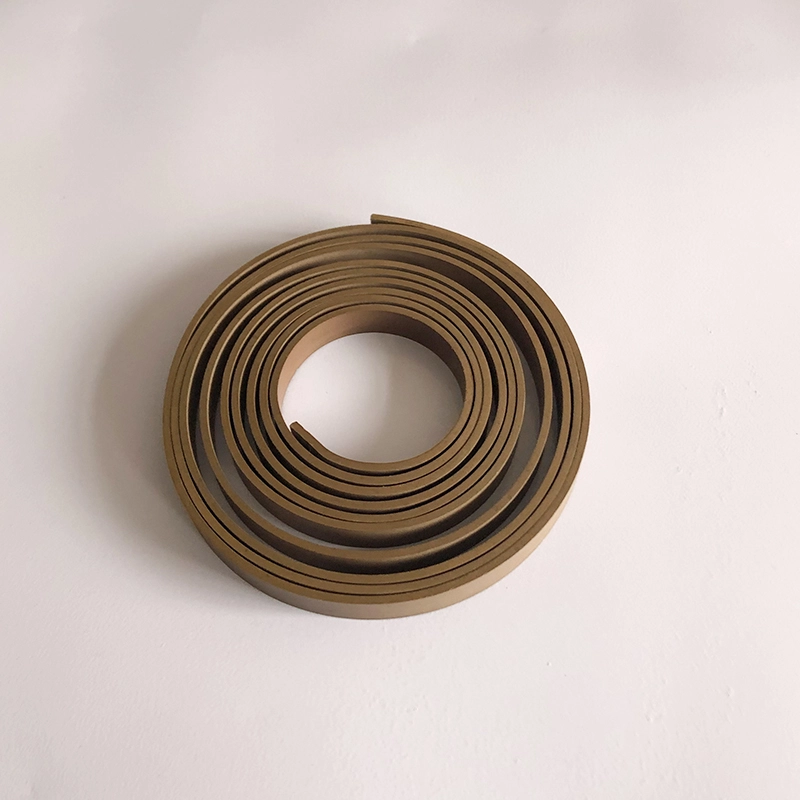

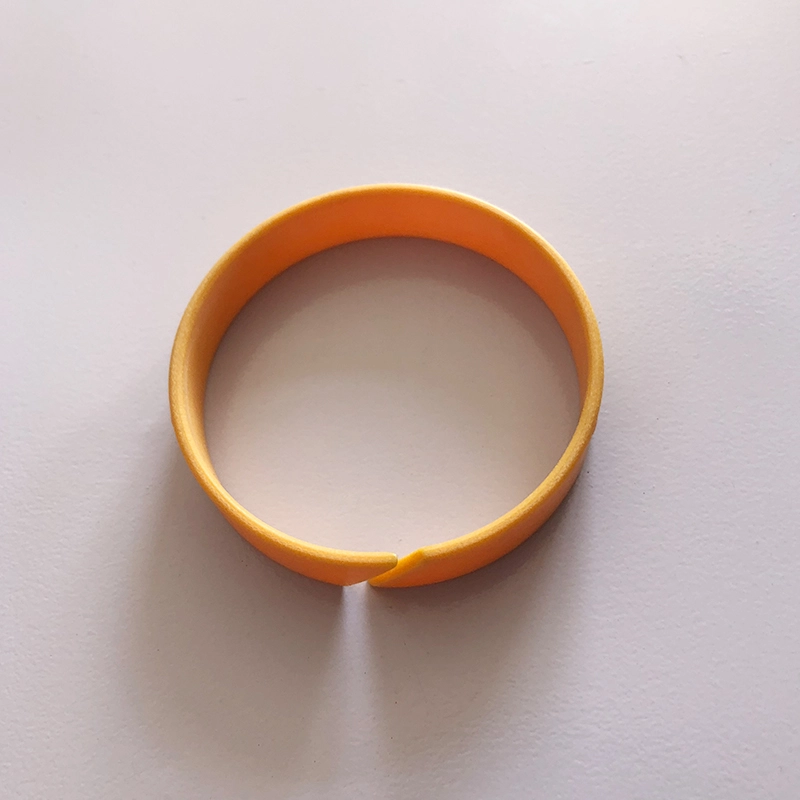

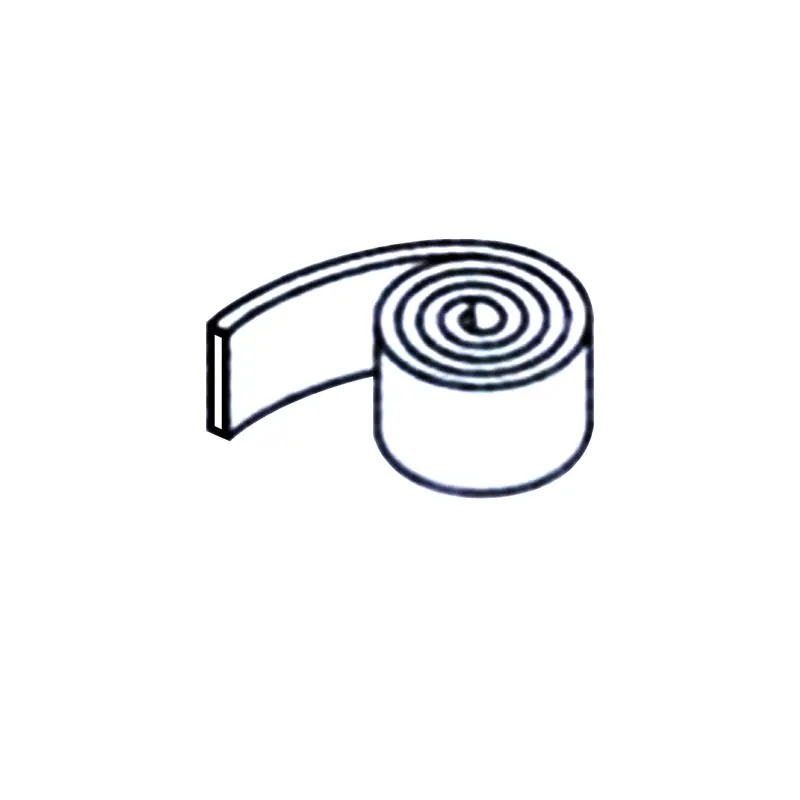

La cintura di guida in politetraetilene rinforzata RC1081 ha le caratteristiche di carico elevato, a bassa usura, bassa attrito e nessuna strisciatura a causa dell'aggiunta di polvere di bronzo e altri materiali al materiale PTFE. La cintura di guida fenolica rinforzata con RC1082 ha una maggiore capacità di carico radiale rispetto alla cintura di guida PTFE a causa dell'uso di materiale fenolico rinforzato con tessuto. Entrambe le cinture di guida sono fornite in rotoli, che possono essere tagliati dagli utenti per una facile installazione ed evitare il contatto in metallo sulla superficie scorrevole.
L'anello di supporto è un importante componente di base del cilindro idraulico. Al fine di adattarsi allo sviluppo di foche combinate con anello scorrevole e strutture di cuscinetti morbidi nel mondo, la nostra azienda ha sviluppato con successo gli anelli di supporto fenolico rinforzato con tessuti (cinture). Anni di utilizzo effettivo hanno dimostrato che questo prodotto ha raggiunto o superato il livello di qualità di prodotti stranieri simili ed è stato ampiamente elogiato dagli utenti. La tabella delle prestazioni degli anelli di supporto (cinture) prodotte dalla nostra azienda può essere utilizzata come riferimento. Il pistone e l'asta del pistone del cilindro idraulico alternativo svolgono un ruolo di supporto e guida.

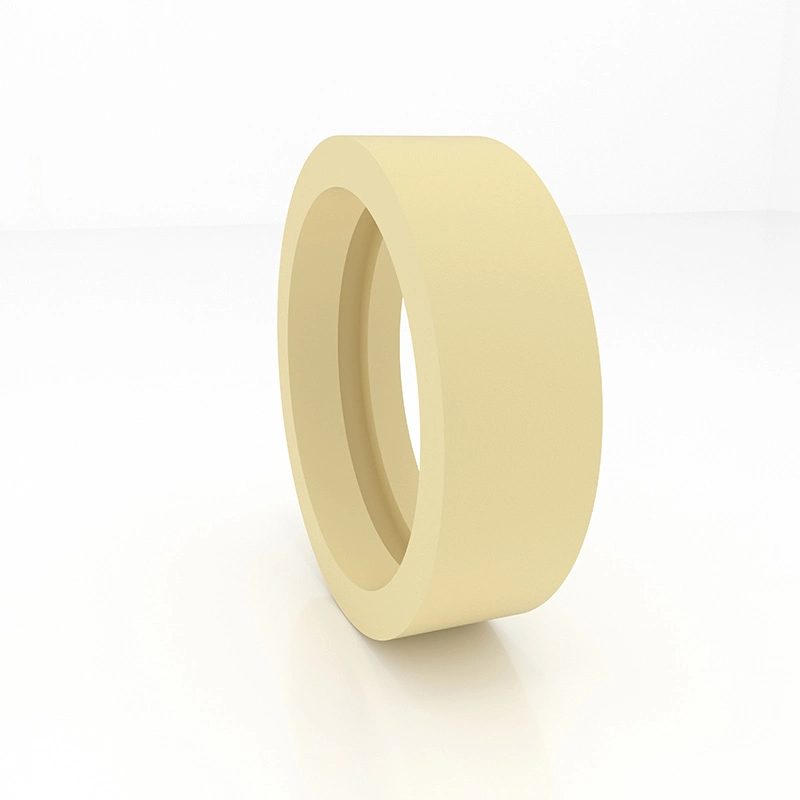

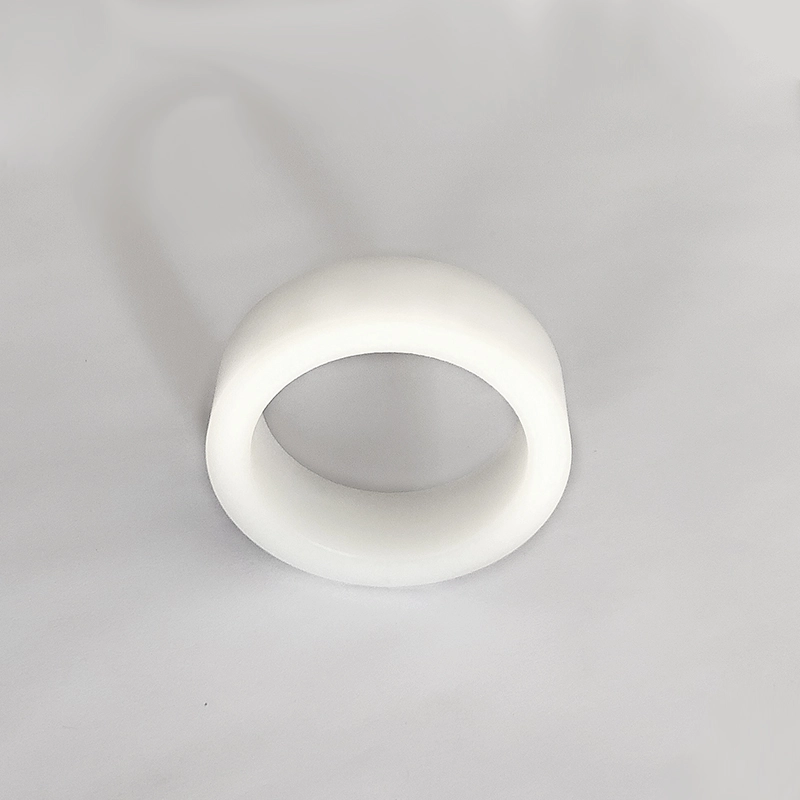

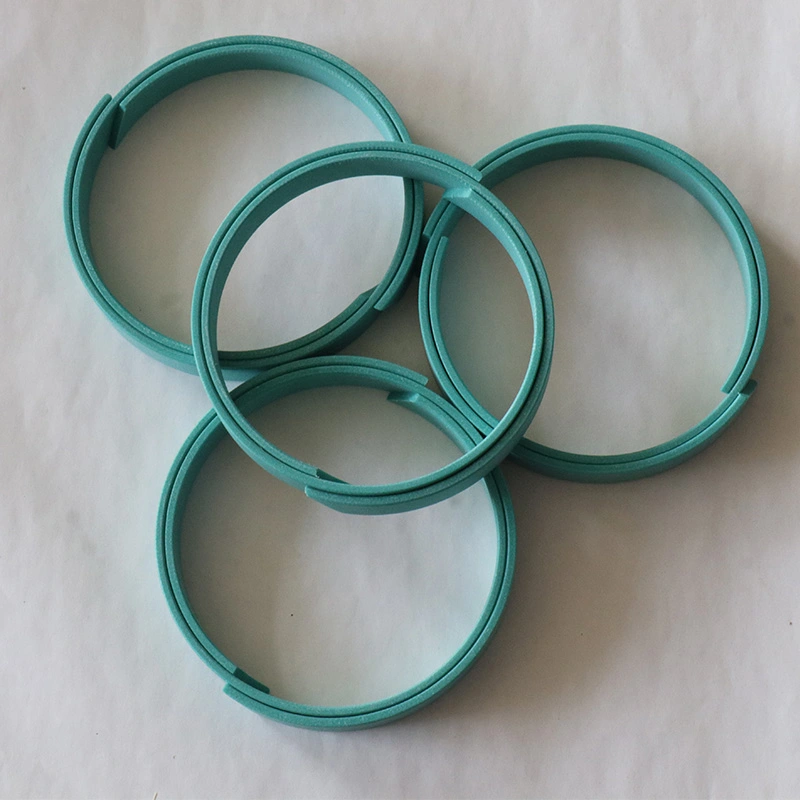

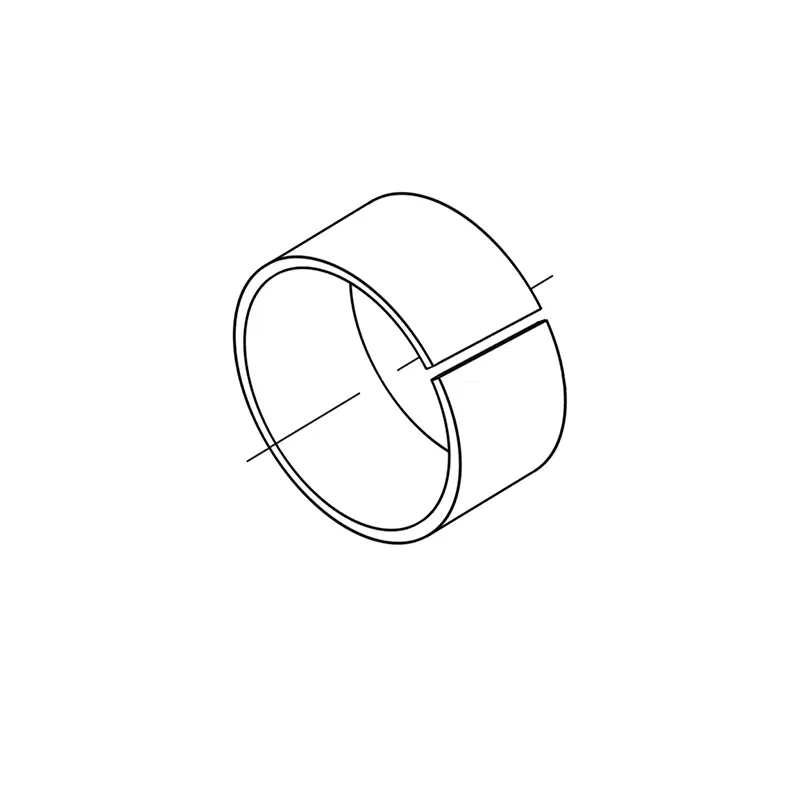

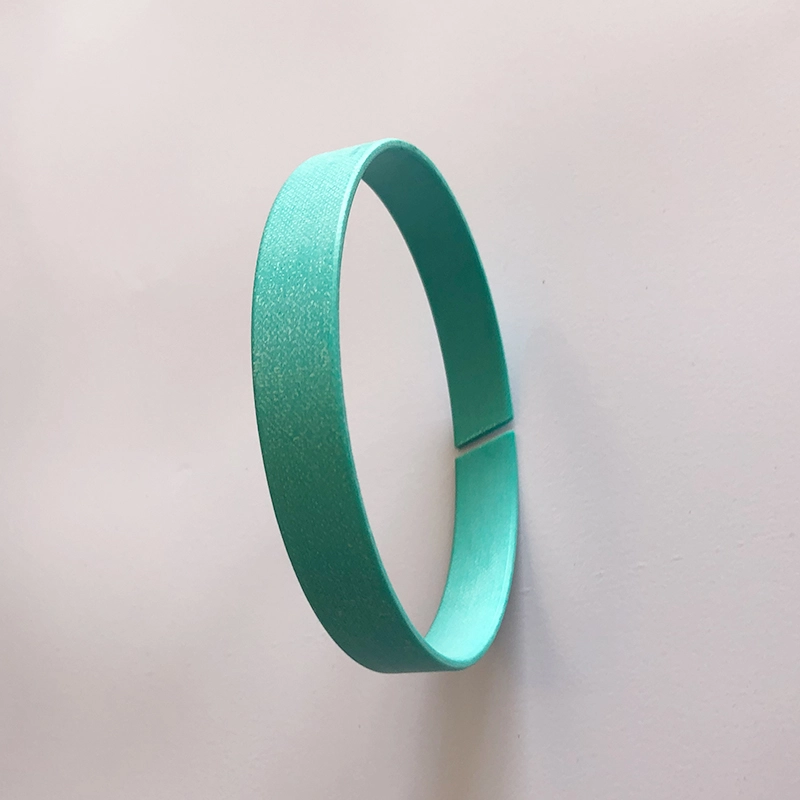

Anello di guida non metallico RC per pistone RCT anello di guida non metallica per pistone

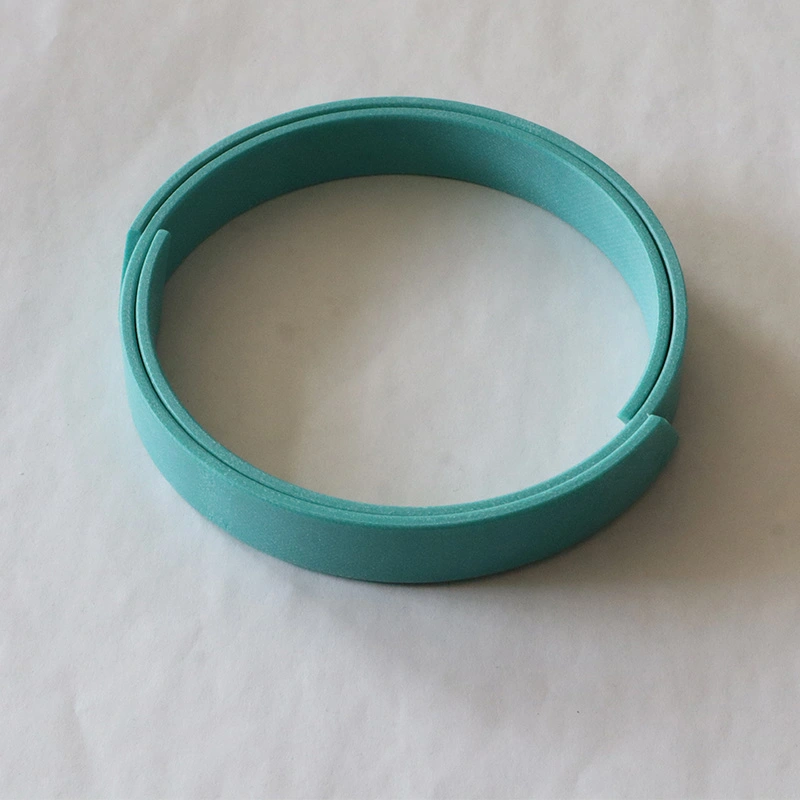

Per il pistone o l'asta del pistone che corre nel cilindro idraulico, l'anello di usura ha un effetto guida preciso e può assorbire forze radiali. Allo stesso tempo, l'anello di usura può impedire il contatto in metallo delle parti scorrevoli nel cilindro idraulico. Rispetto agli anelli di usura di metallo, gli anelli di usura non metallici hanno molti vantaggi. Tra questi, gli anelli di guida fenolica e PTFE rinforzati in stoffa sono disponibili nei tipi di taglio in loco e pronti all'uso.
1. Buona resistenza all'usura
2. Evita il contatto in metallo
3. può sopprimere le vibrazioni meccaniche
4. A causa dell'effetto di centraggio dell'anello di usura, è consentita una più ampia gioco radiale
5. Groove semplice e facile da installare
Bassi costi di manutenzione in base ai vantaggi di cui sopra, è ampiamente utilizzato

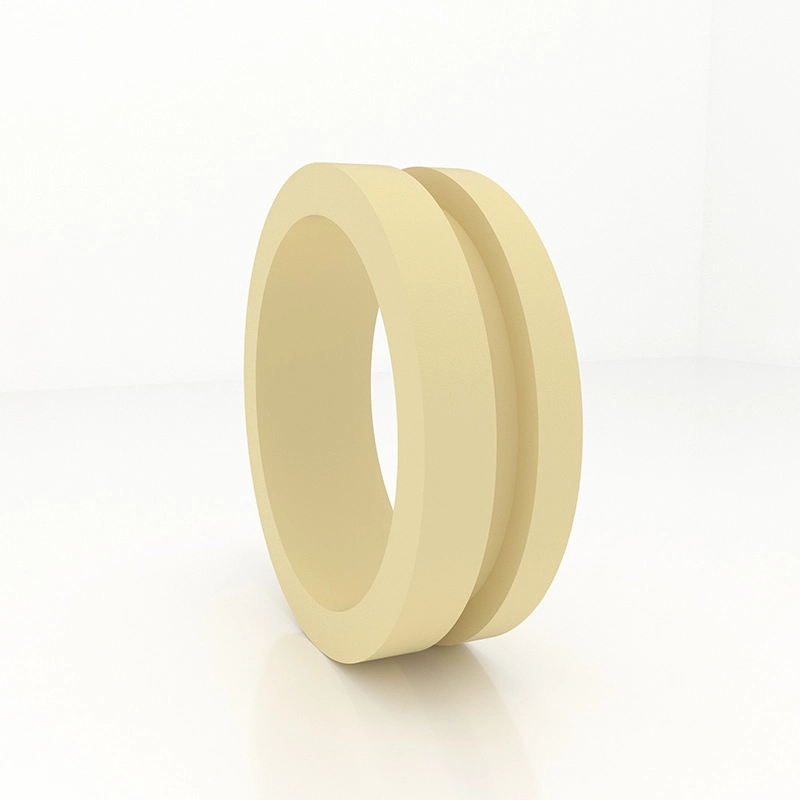

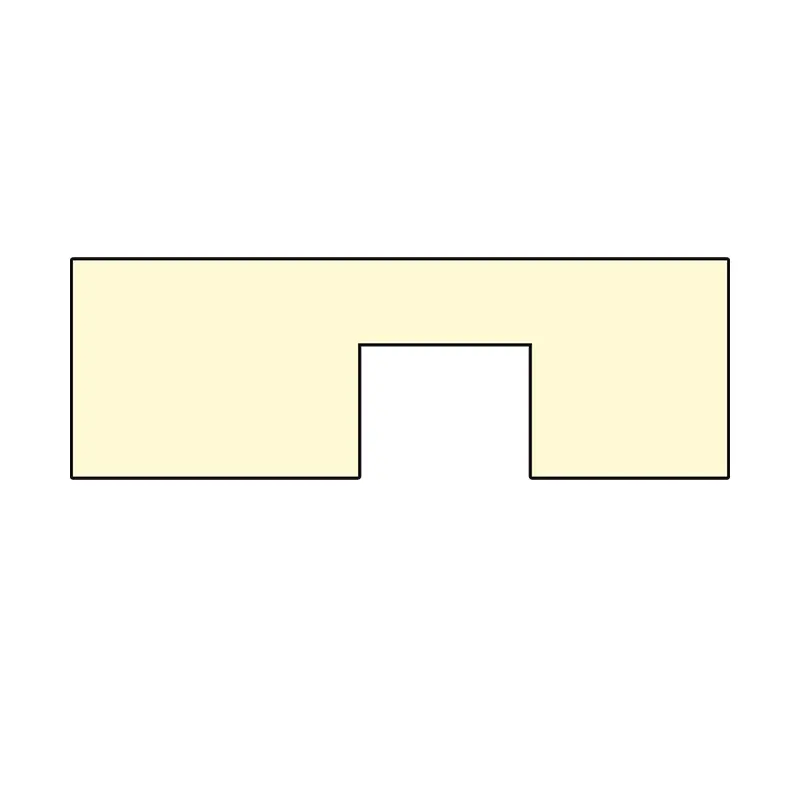

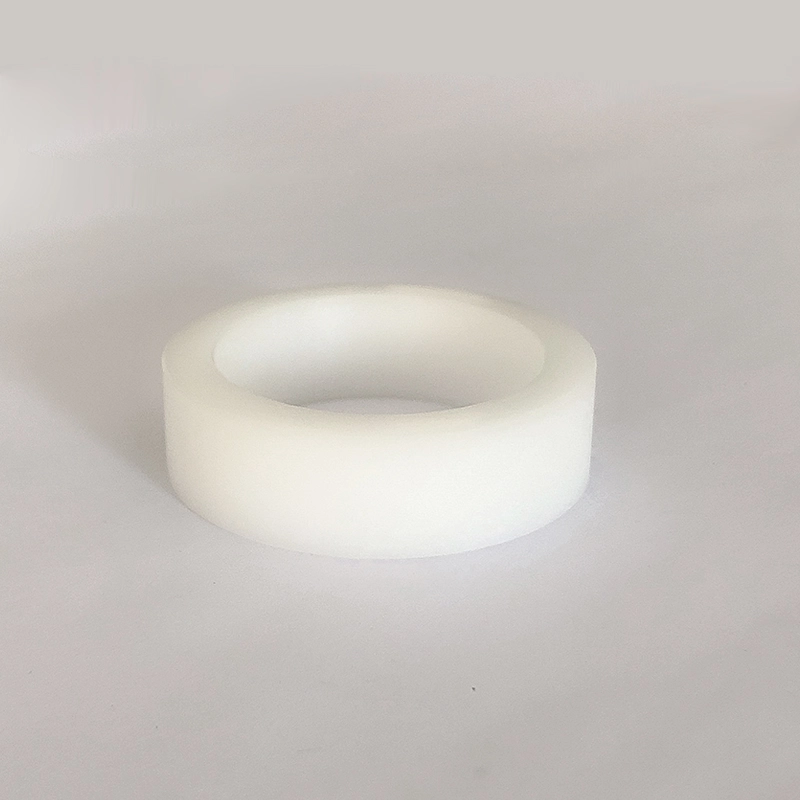

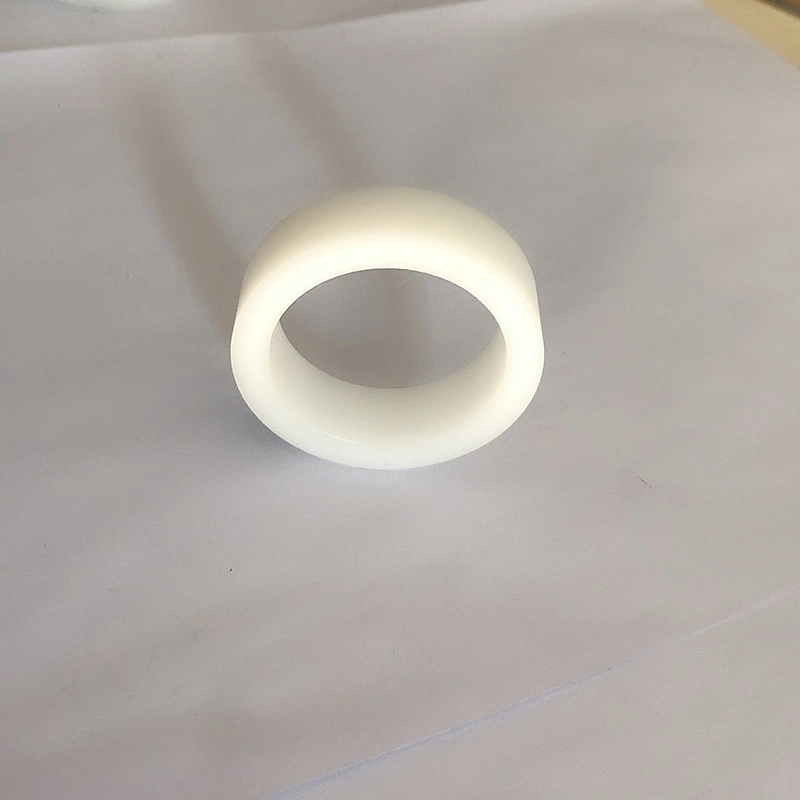

Manica guida

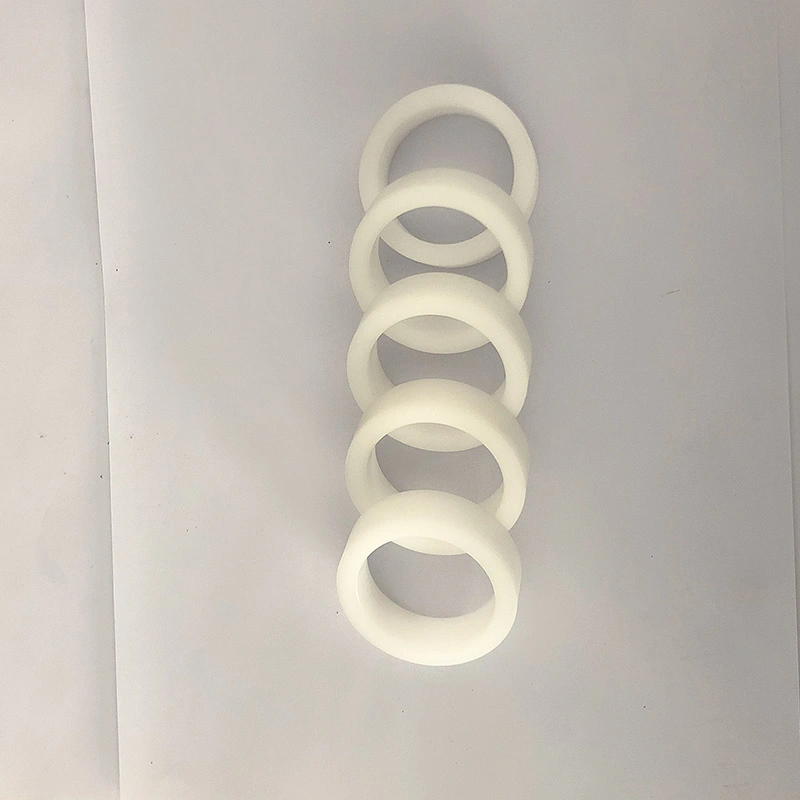

GFAI è una manica guida per l'asta del pistone, che supporta e guida l'asta del pistone e ha anche una funzione a prova di polvere. Le maniche guida GFI e GFA sono maniche guida per l'asta del pistone, che supporta e guida l'asta del pistone.
L'anello guida RCSF-1 è realizzato in piastra in acciaio come base, polvere di bronzo sinterizzato nel mezzo e una miscela di politetrafluoroetilene e fibra arrotolata sulla superficie. Caratteristiche: 1. La miscela di PTFE e fibra è 0,01-0,03 mm, formando un film di trasferimento per proteggere la doppia superficie e ha proprietà auto-lubrificanti; 2. Lo strato di polvere di rame è 0,2-0,3 mm, con una buona capacità di carico e resistenza all'usura, buona conduttività termica; 3. Acciaio a basso contenuto di carbonio, fornendo una buona capacità di carico e conducibilità termica.
L'anello di guida in bronzo di tipo RCFB è realizzato in bronzo Cusn8 come materiale di base ed è una boccola economica con alta capacità di carico e una buona resistenza. La superficie di lavoro del prodotto RCFB090 è coperta da normali fori di olio di diamanti e la superficie di lavoro del prodotto RCFB092 è coperta da normali fori di petrolio, che svolgono il ruolo dello stoccaggio dell'olio. È più facile formare un film d'olio all'inizio del movimento, riducendo così la resistenza all'attrito iniziale.
Funzionalità e applicazioni del prodotto:
Esempio di ordinazione:
Esempio di ordinazione del nastro guida PTFE RC1081—9.7x2.5
Esempio di ordinamento del nastro di guida fenolico RC1082—9.7x2.5

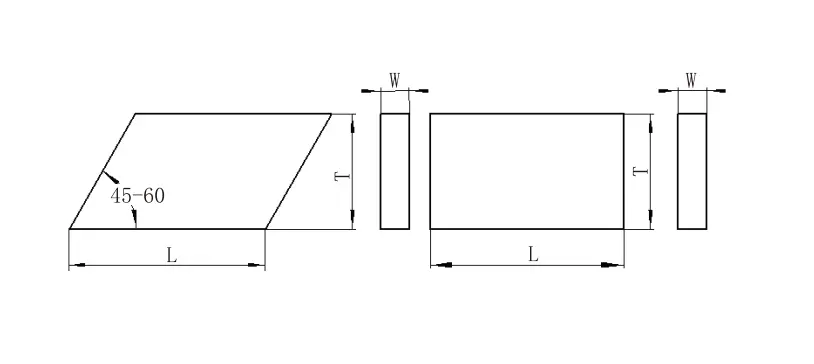

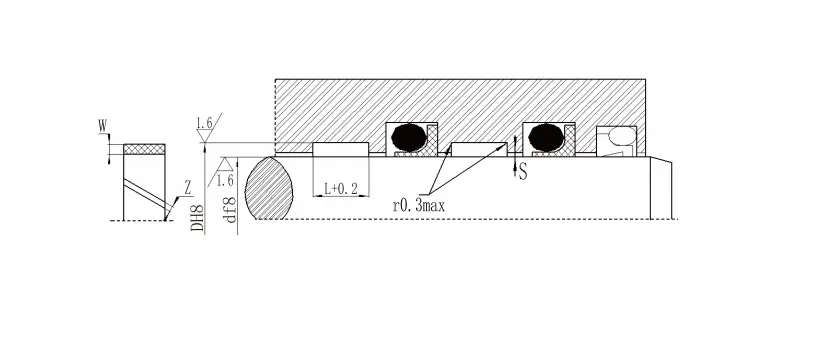

Calcolo della lunghezza di taglio
Per albero: l = 3.1 (d+w) per foro: l = 3.1 (d-w)
L --- lunghezza dell'anello d --- diametro dell'albero d --- diametro del foro w --- spessore dell'anello z --- clearance taglio

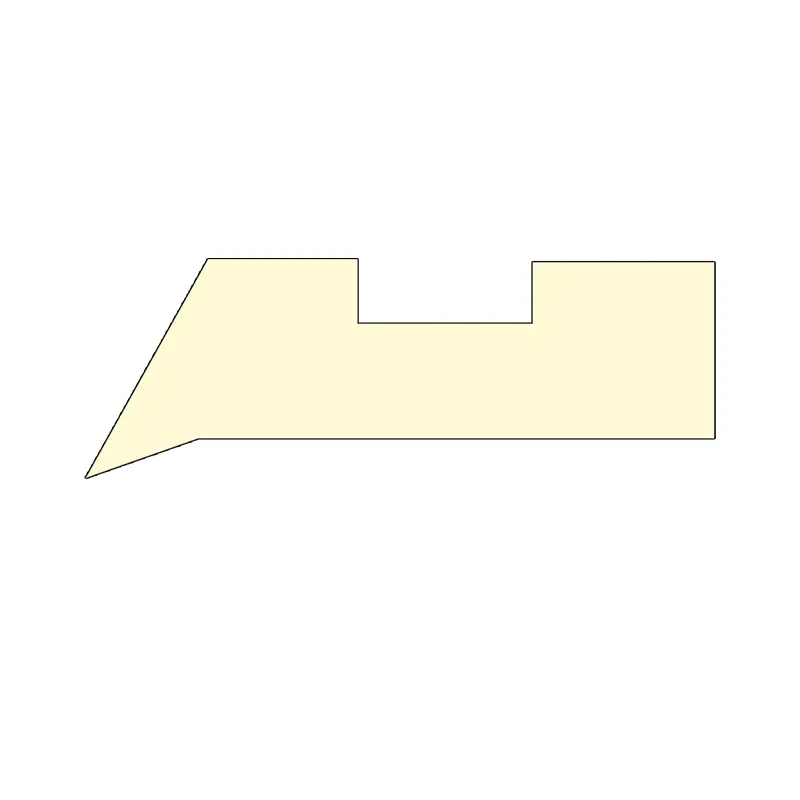

Guide Sleeve Gfai
1. Prestazioni e utilizzo: la manica guida GFAI è una manica guida per l'asta del pistone, che supporta e guida l'asta del pistone e ha una funzione a prova di polvere.
2. Materiale: Nylon PA, polioximetilene POM e politetrafluoroetilene PTFE.
3. Condizioni di lavoro: temperatura di lavoro: -55 ～+225 ° C (PTFE viene utilizzato sopra 120 °).
4. Design Standard: durante la progettazione e la selezione, fare riferimento alla serie FAI di Hunger Company.
5. Metodo di marcatura e ordinazione: la manica guida GFAI è contrassegnata con il numero dell'ordine, esempio: GFAI-0600 PTFE

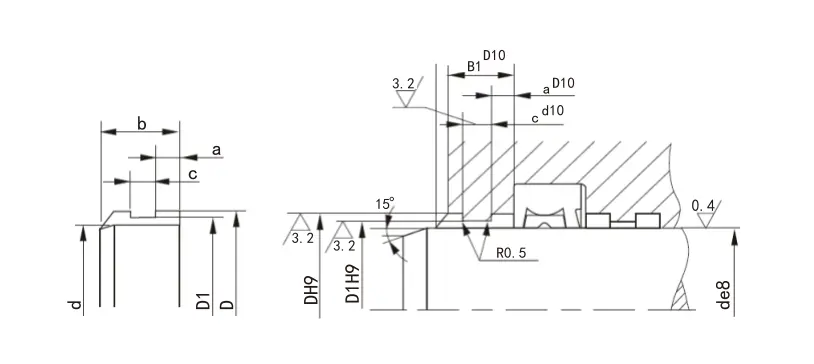

Guida GFI
1. Prestazioni e utilizzo: la manica guida GFI è una manica guida per l'asta del pistone, che supporta e guida l'asta del pistone.
2. Materiale: Nylon PA, polioximetilene POM e politetrafluoroetilene PTFE.
3. Condizioni di lavoro: temperatura di lavoro: -55 ~+255 ° C (PTFE viene utilizzato sopra 120 ° C)
4. Design Standard: quando si progetta e selezioni, fare riferimento alla serie FI della fame.
5. Metodo di marcatura e ordinazione: Guide Sleeve GFI è contrassegnato con il numero dell'ordine, Esempio: GFI-0360 PA

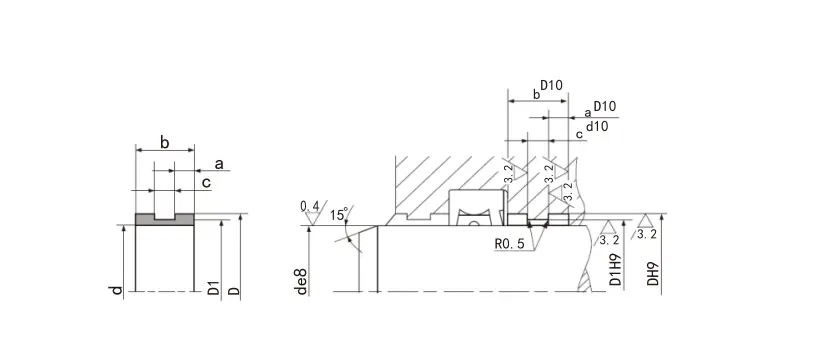

Guida GFA manica
1. Performance e uso: Guide Sleeve GFA è una manica guida per il pistone, che supporta e guida il pistone.
2. Materiale: Nylon PA, polioximetilene POM e politetrafluoroetilene PTFE.
3. Condizioni di lavoro: temperatura di lavoro: -55 ~+255 ° C (PTFE viene utilizzato sopra 120C)
4. Design Standard: quando si progetta e selezioni, fare riferimento alla serie FA della fame.
5. Metodo di marcatura e ordinamento: Guide Maniche GFA è contrassegnato con il numero dell'ordine, Esempio: GFA-0560 PA

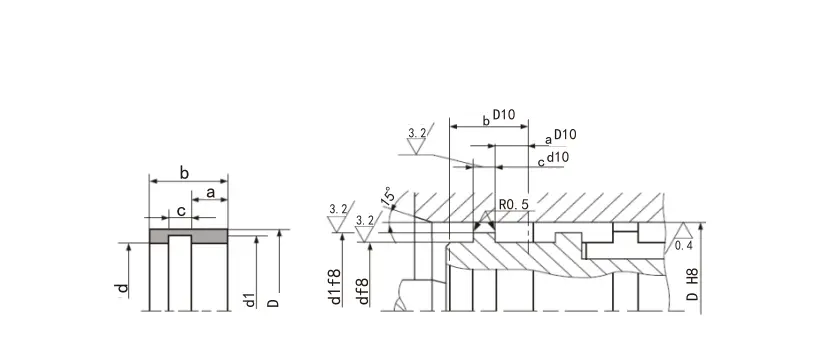

6. Dispositivo strutturale:
Specifiche:
| Modello | Larghezza della scanalatura H+0,2 |
Spessore T-0.05 |
Spessore t T-0.05 |
Spessore T-0.05 |
Spessore T-0.05 |
Spessore T-0.05 |
| RC1081/1082-4.2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| RC1081/1082-5.6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-6.3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-8.1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-9.7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-12.7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| Nota: le serie BoldFace sono comunemente utilizzate. Se il prodotto richiesto non è in questa tabella, contattaci. | ||||||

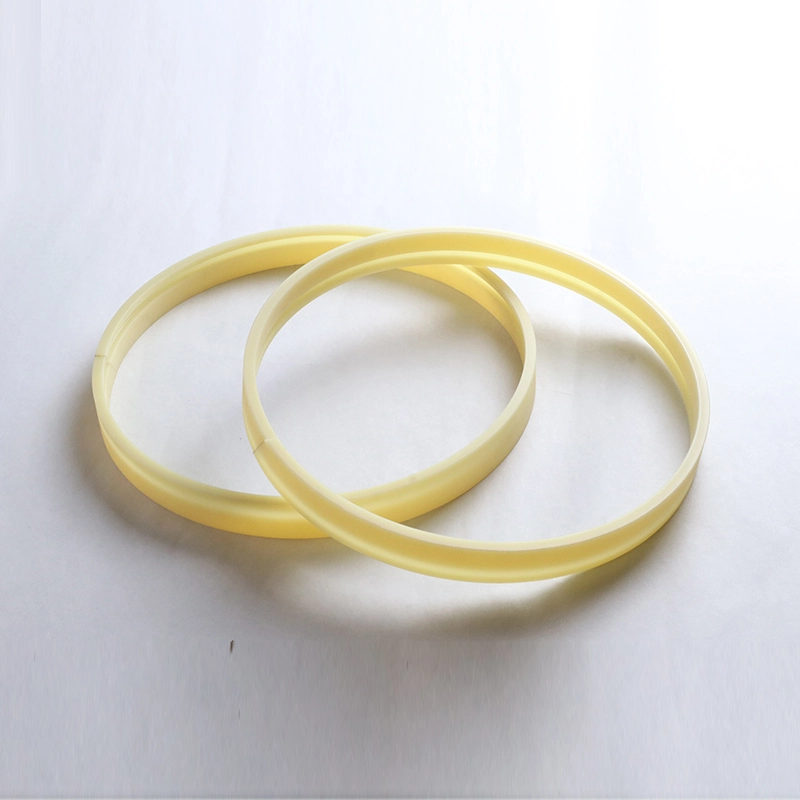

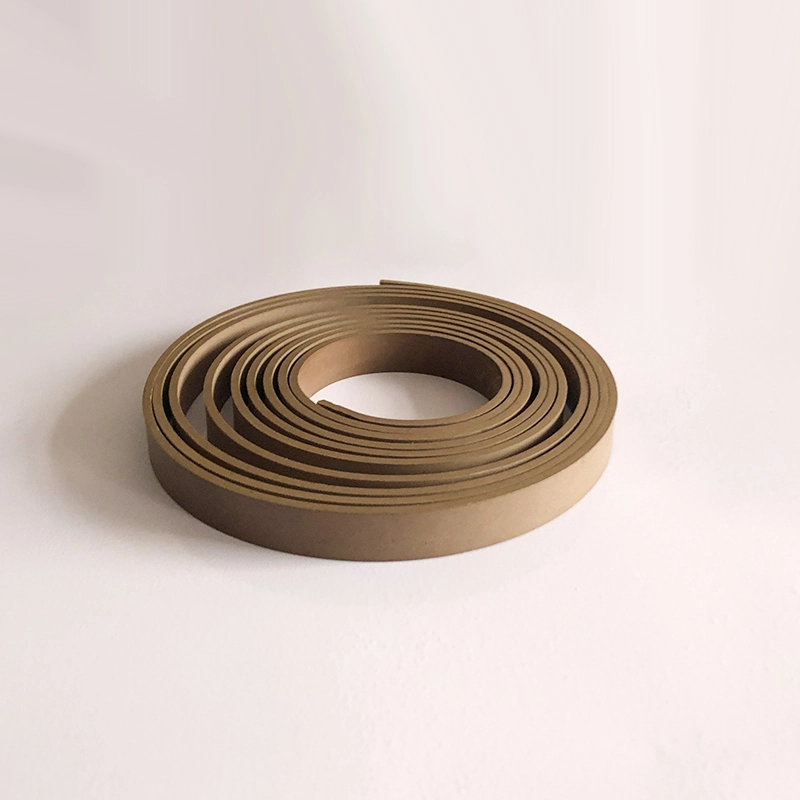

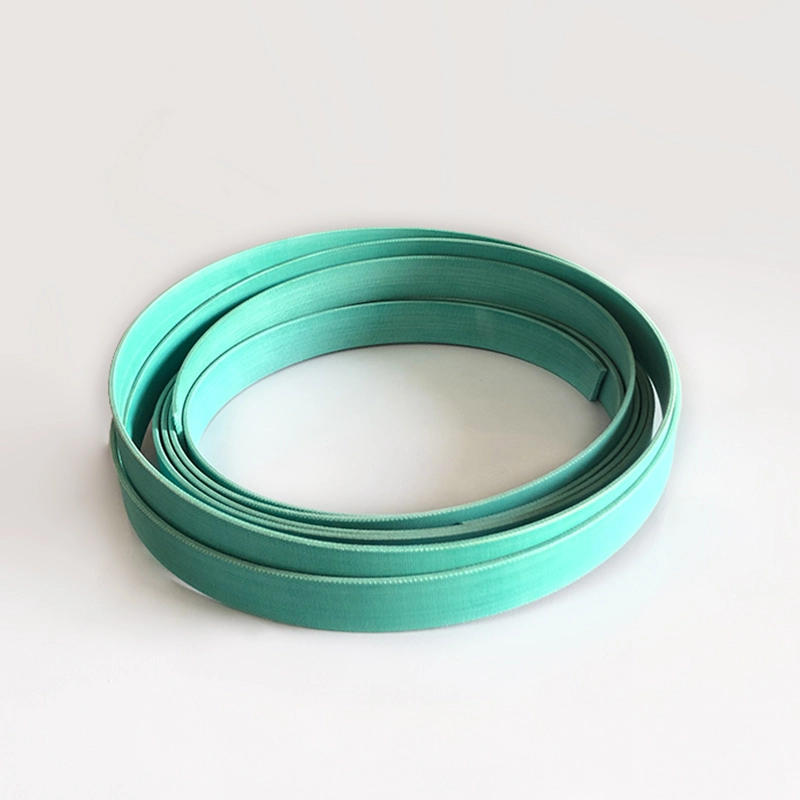

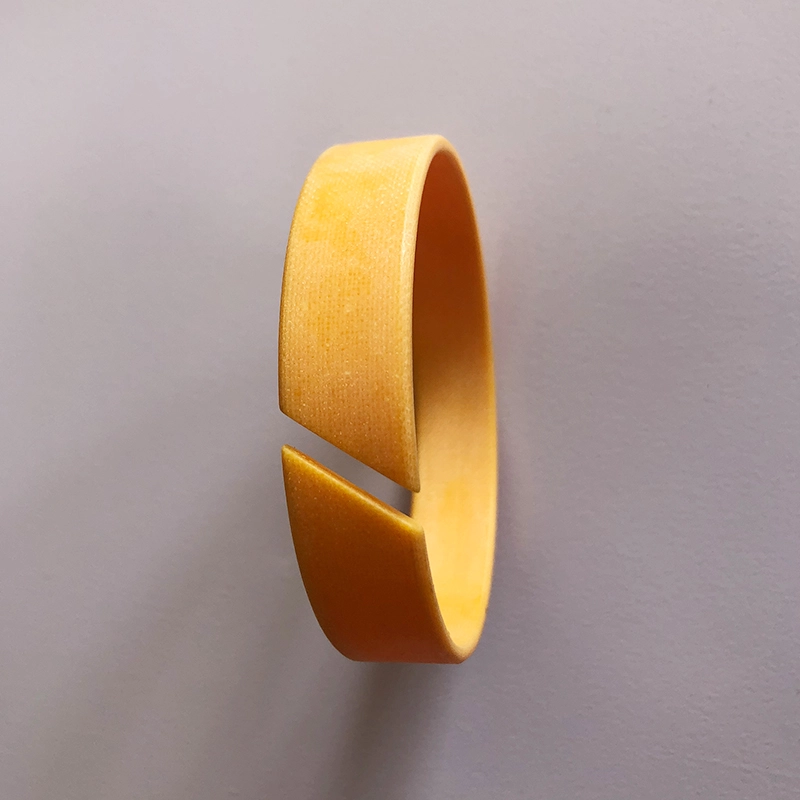

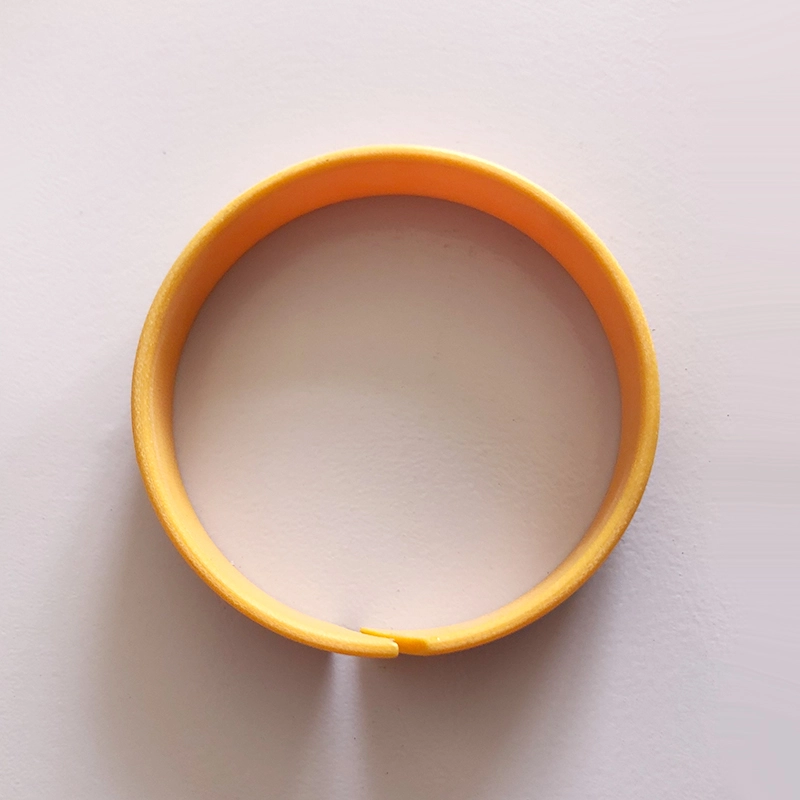

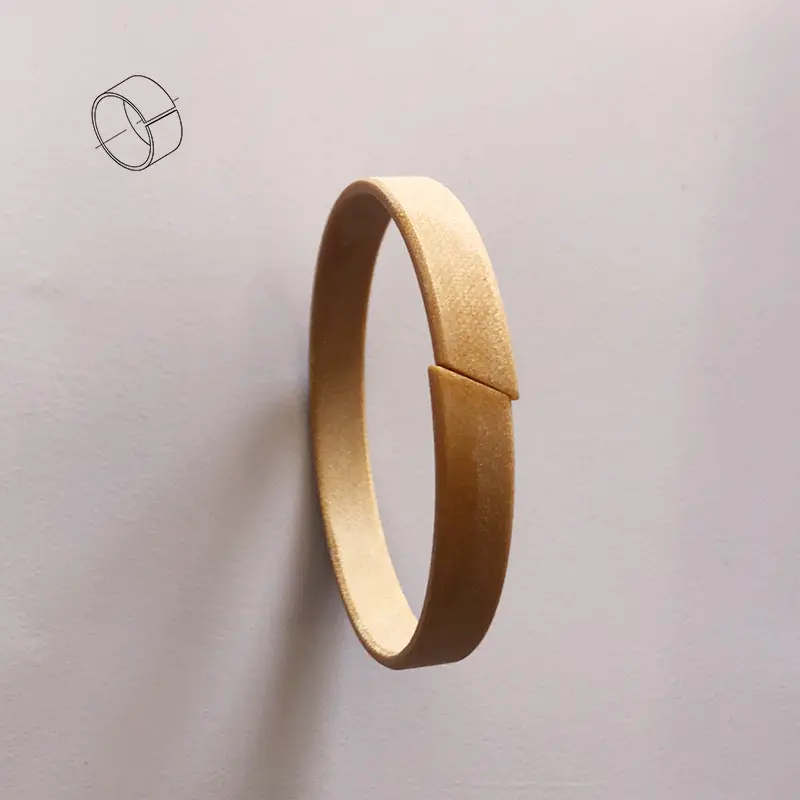

Anello di supporto fenolico rinforzato con tessuto (cintura)
Gli anelli di supporto sono importanti componenti di base dei cilindri idraulici. Al fine di adattarsi allo sviluppo di foche combinate con anello scorrevole e strutture di cuscinetti morbidi nel mondo, la nostra azienda ha sviluppato con successo gli anelli di supporto fenolico rinforzato con tessuti (cinture). Anni di utilizzo effettivo hanno dimostrato che questo prodotto ha raggiunto o superato il livello di qualità di prodotti stranieri simili ed è stato ampiamente elogiato dagli utenti. Le tabelle da 1 a 4 sono le tabelle delle prestazioni degli anelli di supporto (cinture) prodotte dalla nostra azienda.
| Fonte di esempio | Supporto Spessore dell'anello (mm) | Resistenza a compressione (MPA) | Modifica del peso della resistenza all'olio Olio idraulico (70 ± 2 ℃*24H） | Romaling Strength (MPA) | Adesione interstrato (KN/M) |
| Fashion+Shamba | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| I nostri prodotti | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2.48 (con grafite) | 390 | 0.63 | 36.4 | 2.08 |
| Varietà di esempio | I nostri prodotti | Orchot Potevo ① | Duratec900 ① | Turcite47 ② | MT64/5B | Nokwr (Giapponese) | POM modificato Poliossimetilene | Gatto (noi) | |
| Valore misurato | Indicatori richiesti | ||||||||
| Resistenza a compressione (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | ≥150 | ≥80 | ≥217 |
| Varietà di esempio | I nostri prodotti | Orchot Potevo ① | Duratec900 ① | Turcite47 ② | MT64/5B | Nokwr (Giapponese) | POM modificato Poliossimetilene | Gatto (noi) | |
| Valore misurato | Indicatori richiesti | ||||||||
| Resistenza a compressione (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | - | ≥80 | ≥217 |
| Carico per unità Lunghezza di contatto W (n/mm) | Hertz Contact Relay (n/mm2) | Coefficiente di attrito | |||
| Stato di attrito secco | Stato di lubrificazione a goccia di petrolio | ||||
| I nostri prodotti | Orchot tlg | I nostri prodotti | Orchot tlg | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |

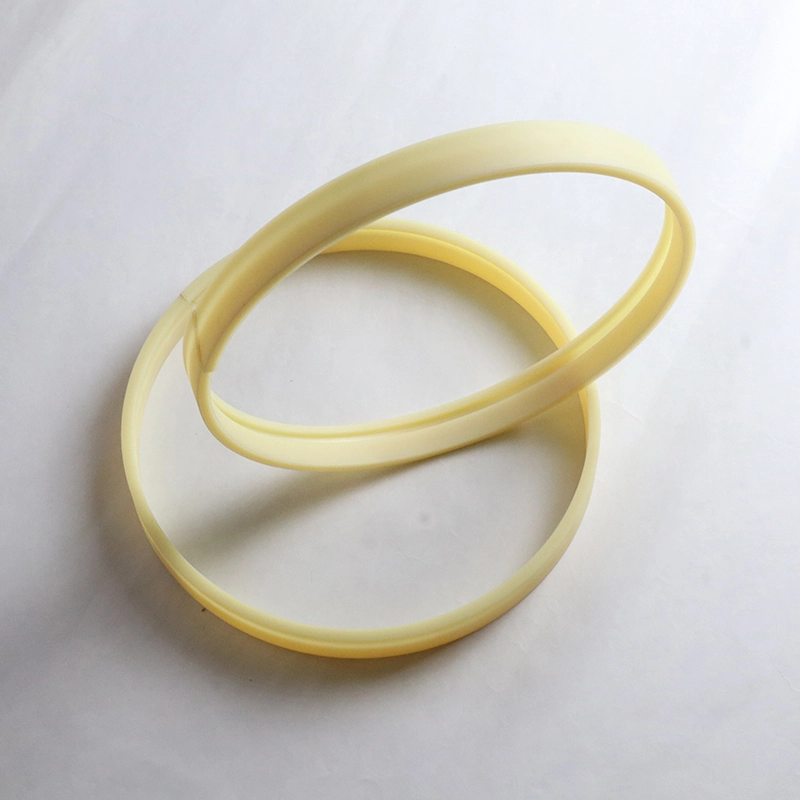

| Cintura resistente all'usura PTFE (anello) | |
| Materiale | Ptfe+bronzo |
| Fornitura | Rotolare (di solito circa 20 metri/rotolo) o tagliare alla lunghezza richiesta |
| Vantaggi | 1. Attrito basso, nessuna strisciante e pungente; |
| 2. Può funzionare bene senza lubrificazione sufficiente; | |
| 3. Resistente a una varietà di media, eccellente stabilità chimica; | |
| 4. Può ospitare oggetti duri incorporati nell'anello resistente all'usura, riducendo gli oggetti duri graffiando il cilindro e le guarnizioni, quindi in situazioni di carico pesante, utilizzare più anelli resistenti all'usura; | |
| 5. Ha anche una buona resistenza all'usura in situazioni ad alta velocità e carico chiaro, quindi è l'anello resistente all'usura più utilizzato; | |
| 6. Nessuna restrizione di dimensioni, può essere utilizzata in situazioni di grande diametro. | |
| Temperatura | -60 ~+200 ℃ |
| Velocità massima | 15m/s |
| Massima resistenza all'estrusione | 15n/mm2 (20 °) |
| 7,5N/mm2 (80 °) | |
| 5N/mm2 (120 °) | |

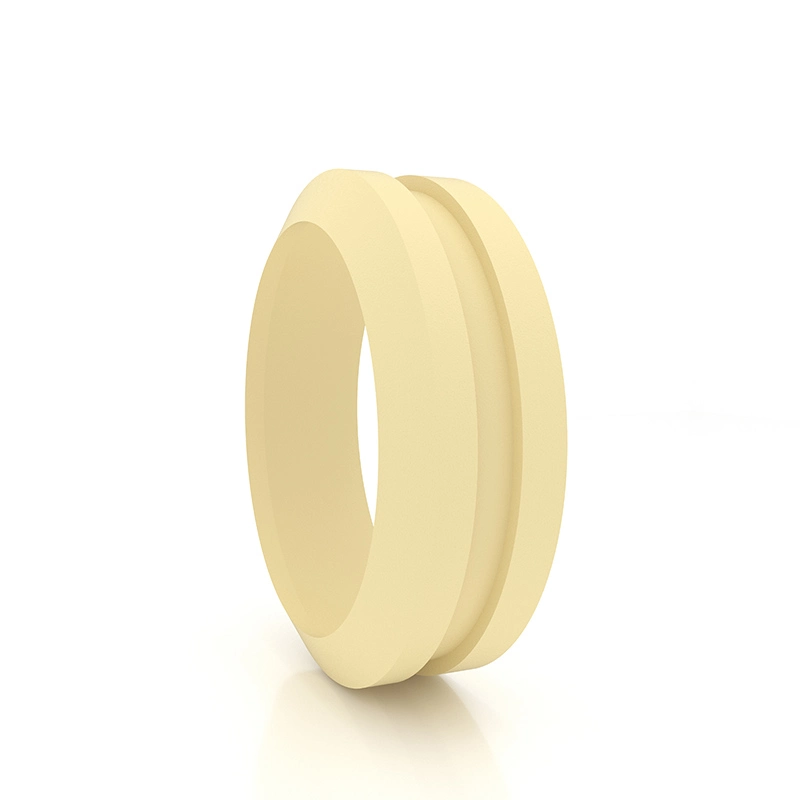

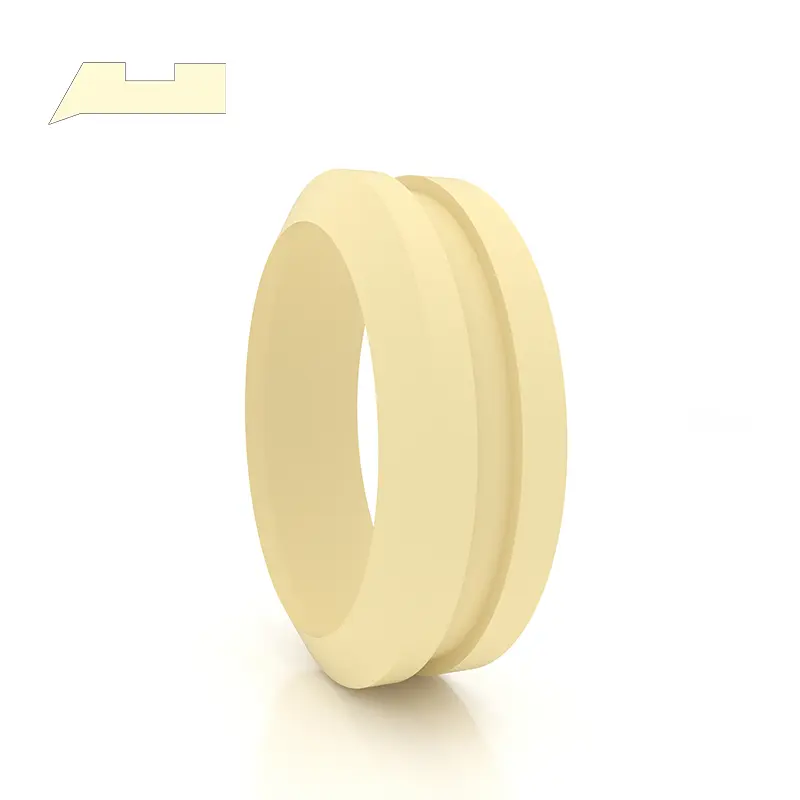

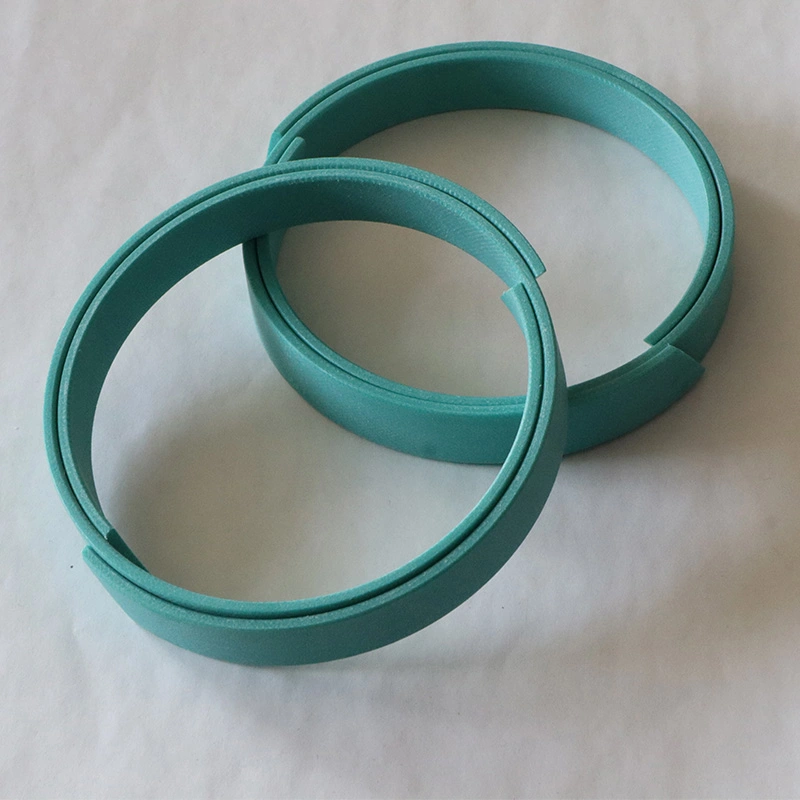

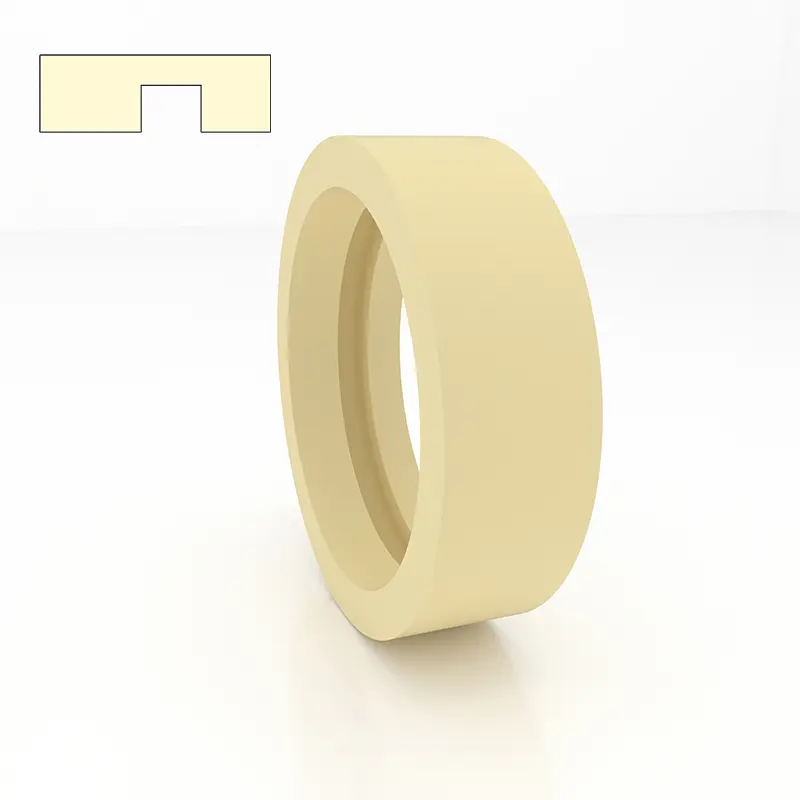

Anello guida non metallico per RCS Pistone Rod

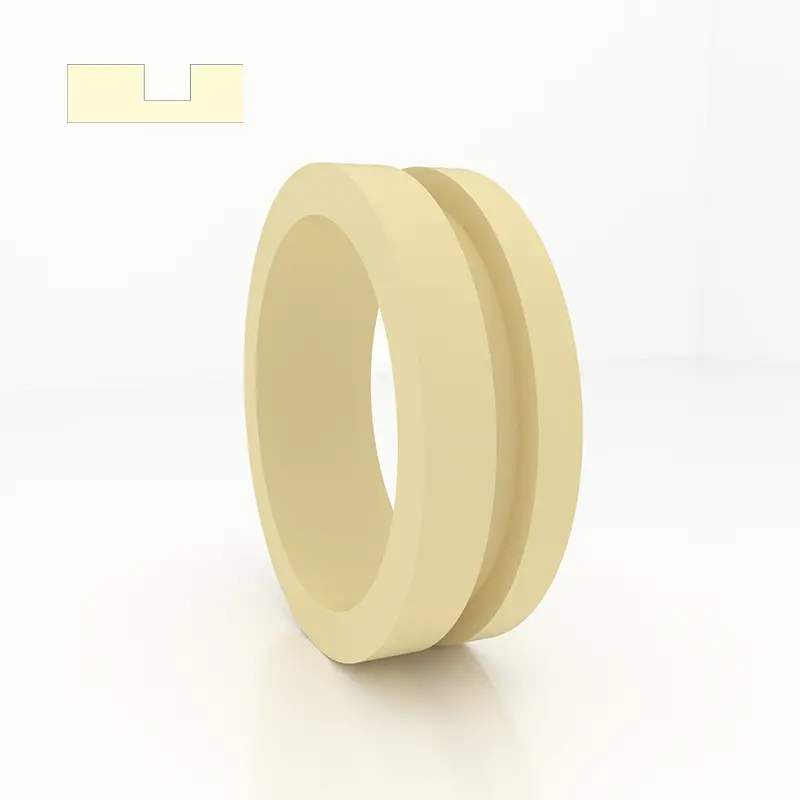

Anello guida non metallico per pistone RCT
Per il pistone o l'asta del pistone che corre nel cilindro idraulico, l'anello di usura ha un effetto guida preciso e può assorbire forze radiali. Allo stesso tempo, l'anello di usura può impedire il contatto in metallo delle parti scorrevoli nel cilindro idraulico. Rispetto agli anelli di usura di metallo, gli anelli di usura non metallici hanno molti vantaggi. Tra questi, gli anelli di guida fenolica e PTFE rinforzati in stoffa sono disponibili in tipo di taglio in loco e tipo pronto per l'uso.
1. Buona resistenza all'usura
2. Evita il contatto da metallo a metallo
3. può sopprimere le vibrazioni meccaniche
4. A causa dell'effetto di centraggio dell'anello di usura, è consentita una grande spazio radiale
5. Simpux groove, facile da installare
6. Basti costi di manutenzione basati sui vantaggi di cui sopra, è ampiamente utilizzato
Materiali:
1. Politetrafluoroetilene PTFE3 (materiale generale), PTFE4 (adatto a media a bassa viscosità come acqua), PTFE1 (requisiti a bassa frizione come pneumatica)
2. POM POM o Nylon PA e i suoi materiali modificati
3. Resina formaldeide + Prif in fibra rinforzata
Tabella di confronto della capacità portante del carico di materiali diversi (riferimento)
| Materiali | Capacità di carico MAX (N/MM2) |
| Polvere di rame piena di PTFE | 15 (20 ° C); 7,5 (80 ° C); 5 (120 ° C) |
| Fenolico con stoffa | 90 (60 ° C); 40 (80 ° C) |
| Polioximetilene o nylon | 25 (60 ° C); 15 (80 ° C) |
| Poliossimetilene o nylon riempito | 40 (60 ° C); 30 (80 ° C) |
| La levigatezza | RTmax (μm) | RA (μm) |
| Superficie scorrevole | ≤2,5 | 0,05-0,3 |
| Groove Bottom | ≤10 | ≤2 |
| Strano di scanalatura | ≤15 | ≤3 |
Serie di specifiche dell'anello della guida a pistone
| Diametro dell'asta | Diametro inferiore | Larghezza della scanalatura | Spessore | Spacco |
|
Diametro dell'asta | Diametro inferiore | Larghezza della scanalatura | Spessore | Spacco |
| D F8/H9 | D H8 | L+0.2 | W | Z | D F8/H9 | D H8 | L+0.2 | W | Z | |
| 8-20 | D+3.1 | 2.5 | 1.55 | 1-2 | 200-999.9 | D+5 | 25 | 2.5 | 8-33 | |
| 10-50 | D+3.1 | 4 | 1.55 | 1-3 | 1000-4200 | D+5 | 25 | 2.5 | 33-134 | |
| 15-140 | D+5 | 5.6 | 2.5 | 2-5 | 280-999.9 | D+8 | 25 | 4 | 10-33 | |
| 20-220 | D+5 | 9.7 | 2.5 | 2-9 | 1000-2200 | D+8 | 25 | 4 | 33-70 | |
| 80-400 | D+5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
| Parametri dell'anello di guida auto-lubrificante RCSF-1 | |||||||
| Parametri | RCSF-1 | RCSF-1D | RCSF-1B | RCSF-1S | |||
| Boccole senza piombo | Manica speciale idraulica | Boccola di base in bronzo | Manica resistente alla corrosione in acciaio inossidabile | ||||
 |
 |
 |
 |
||||
| Pressione massima del cuscinetto (dinamica) | 140n/mm² | 140n/mm² | 140n/mm² | 140n/mm² | |||
| Pressione massima del cuscinetto (statico) | 250n/mm² | 250n/mm² | 250n/mm² | 250n/mm² | |||
| Movimento oscillante | 60n/mm² | 60n/mm² | 60n/mm² | 60n/mm² | |||
| Velocità di scorrimento massima (lubrificazione dell'olio) | <2m/s | <2m/s | <2m/s | <2m/s | |||
| Attrito coefficiente μ | Attrito secco | 0,04 ~ 0,2 | 0,04 ~ 0,18 | 0,03 ~ 0,18 | 0,04 ~ 0,2 | ||
| Lubrificazione petrolifera | 0,02 ~ 0,08 | 0,02 ~ 0,08 | 0,02 ~ 0,08 | 0,02 ~ 0,08 | |||
| Valore PV massimo (secco) | 3.6n/mm².m/s | 3.8n/mm².m/s | 4.3n/mm².m/s | 3.6n/mm².m/s | |||
| Valore PV massimo (olio) | 30n/mm².m/s | 30n/mm².m/s | 30n/mm².m/s | 30n/mm².m/s | |||
| Temperatura operativa | -195 ℃ ~+280 ℃ | -195 ℃ ~+280 ℃ | -195 ℃ ~+280 ℃ | -195 ℃ ~+280 ℃ | |||
| Conducibilità termica | 42W/M.K | 42W/M.K | 42W/M.K | 42W/M.K | |||
| Coefficiente di espansione lineare | 11*10-6/k | 11*10-6/k | 18*10-6/k | 15*10-6/k | |||
| Tabella dei parametri della guida in bronzo di tipo RCFB | |||||||
| Parametro | RCFB090 | RCFB092 | RCFB09G |
|
|||
 |
 |
 |
|
||||
| Densità | 8,9 g/cm³ | 8,9 g/cm³ | 8,9 g/cm³ |
|
|||
| Resistenza a compressione | 470n/mm² | 470n/mm² | 470n/mm² |
|
|||
| Conducibilità termica | 60W/M.K | 60W/M.K | 58W/M.K |
|
|||
| Coefficiente di espansione lineare | 18,5*10-6/k | 18,5*10-6/k | 18,5*10-6/k |
|
|||
| Durezza | 90 ~ 120HB | 90 ~ 120HB | 90 ~ 120HB |
|
|||
| Allungamento | 55% | 55% | 55% |
|
|||
| Nome materiale | Cusn8p | Cusn8p | Cusn8p |
|
|||
| Altri materiali opzionali | Cusn6.5p | Cusn6.5p | Cusn6.5p |
|
|||
