Guarnizioni della guarnizione della polvere

Come fornitore di soluzioni di sigillatura professionale, la serie RCA di guarnizioni della guarnizione della polvere lanciata da Ruichen Seals ha progetti diversificati e funzioni mirate, coprendo completamente le esigenze fondamentali del campo industriale per la prevenzione della polvere, la resistenza alla pressione e l'adattabilità ambientale.

In termini di progettazione tecnica, i prodotti della serie di guarnizioni della guarnizione della polvere sono incentrati sulla flessibilità. Ci sono guarnizioni generali (come RCA101/104/105) che sono installati con diametri esterni estrusi, che sono compatibili con scanalature standard ISO 6195-A e adatti a scenari spaziali compatti; Esistono anche modelli con scheletri anti-estrusione integrati (come RCA103/106), che migliorano la stabilità strutturale sotto carichi dinamici attraverso il design assiale della scanalatura aperta (ISO 6195-B). Per condizioni di lavoro speciali, RCA107 supporta l'installazione di scanalature inclini a 30 ° ed è compatibile con apparecchiature imperiali e metriche, mentre RCA108 semplifica il processo di manutenzione dei vecchi cilindri attraverso la progettazione di fissaggio della flangia, riducendo significativamente il costo della trasformazione.

In termini di ottimizzazione delle prestazioni di sigillatura, miglioriamo l'affidabilità attraverso strutture innovative: la progettazione della scanalatura del ritorno petrolifera di RCA101 promuove il reflusso di petrolio e riduce l'accumulo di inquinanti; Il doppio labbro o la struttura del labbro ausiliaria (RCA109/111/112, ecc.) è combinato con un sigillo combinato di tetrafluoroetilene per ottenere una barriera di polvere e olio a doppia azione; E il design composito di materiale PTFE (politetrafluoroetilene) e O-ring (RCA115 ~ 119) bilancia ulteriormente la distribuzione della pressione, è resistente a temperature elevate di 250 ° C ed è resistente alla corrosione chimica, adatta per ambienti puliti come semiconduttori, alimentari e medicine. Per condizioni di lavoro estreme, RCA213 viene utilizzato in combinazione con la serie DA, usando materiali ad alta resistenza per resistere agli inquinanti appiccicosi come fango e catrame e proteggere il sigillo interno dall'erosione.

In termini di applicazione, la serie RCA è ampiamente adattata a macchinari ingegneristici, attrezzature minerarie, sistemi idraulici e pneumatici e campi industriali di precisione. Ad esempio, RCA111/211 può resistere all'alta pressione di 1,6 MPA, fornendo una doppia protezione per i cilindri idraulici; RCA115 ~ 119 è diventata la prima scelta per la prevenzione della polvere di attrezzature di precisione a causa delle sue caratteristiche di non cure e basse attrito; RCA108 fornisce una soluzione rapida per la manutenzione di vecchie apparecchiature senza la necessità di modificare la scanalatura. In termini di materiali, insistiamo nel dare pari importanza alla protezione e alle prestazioni ambientali. La tecnologia di modifica PTFE tiene conto sia dell'auto-lubrificazione che della resistenza all'usura. Gli elastomeri O-ring (come NBR) garantiscono la stabilità di tenuta. Alcuni modelli (come RCA119) utilizzano una formula senza silicone per soddisfare i requisiti rigorosi dei seminari puliti. Per molti anni, Ruichen Seals ha sempre mirato a "adattamento preciso e protezione a lungo termine". Attraverso la serie RCA, aiuta i clienti ad affrontare sfide come l'intrusione della polvere, la perdita di olio e la corrosione ad alta temperatura, fornendo garanzie affidabili per il funzionamento efficiente delle attrezzature.

Funzionalità e applicazioni del prodotto:

Applicazione principale: polvere standard per il cilindro dell'olio

Vantaggi: le guarnizioni della guarnizione della polvere sono facili da installare, con eccellenti effetti antifrizione e polvere. Non si muoveranno nella direzione opposta nella cavità e non ci sarà alcuna apertura di pressione tra l'anello di tenuta e l'anello a prova di polvere.

Materiale: poliuretano, gomma

Aree di applicazione specifiche:

Dustproof General (RCA101 ~ 105/113/114): ampiamente utilizzato nei macchinari ingegneristici e nelle apparecchiature di automazione per resistere all'intrusione della polvere.

Scenari pesanti e di manutenzione (RCA103/106/108): il supporto dello scheletro e il design del fissaggio della flangia sono adatti per scenari ad alto carico come le macchine minerarie e la vecchia trasformazione del cilindro.

Precisione e ambiente duro (RCA115 ~ 119): semiconduttore, cibo e medicina e altre industrie, soddisfano i requisiti di nessuna resistenza alle striscianti, a bassa attrito e alla corrosione.

Compatibilità multi-standard: RCA107 supporta le attrezzature britanniche e la serie RCA copre completamente scanalature standard ISO 6195 per semplificare il processo di selezione.

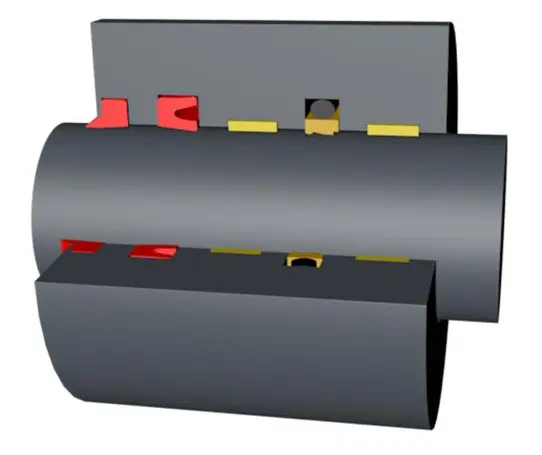

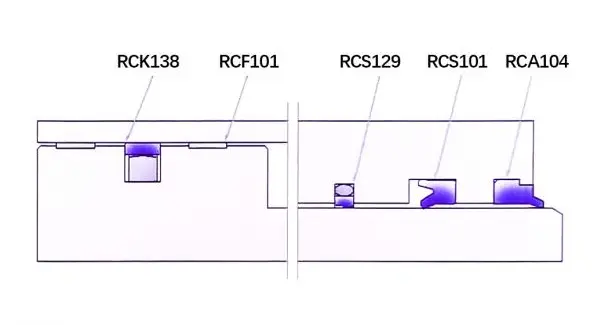

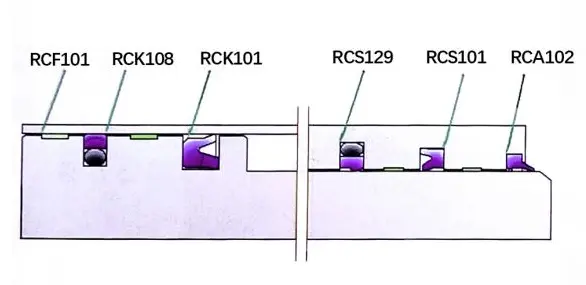

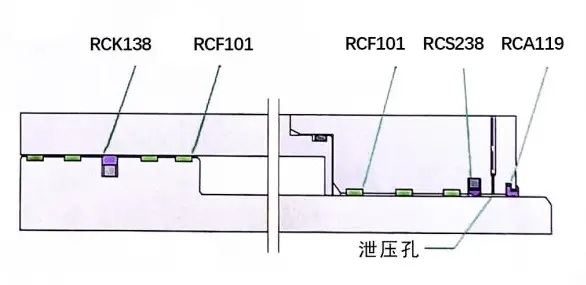

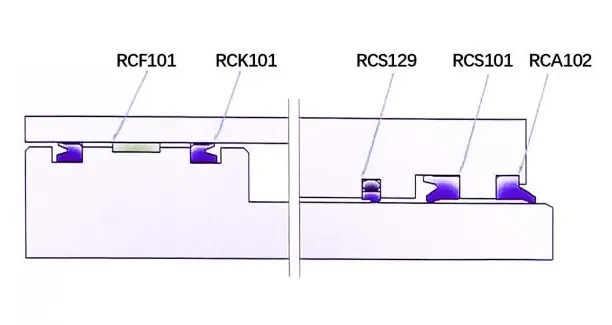

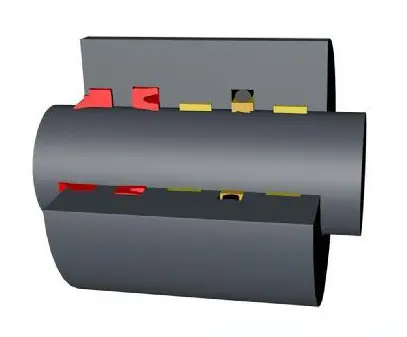

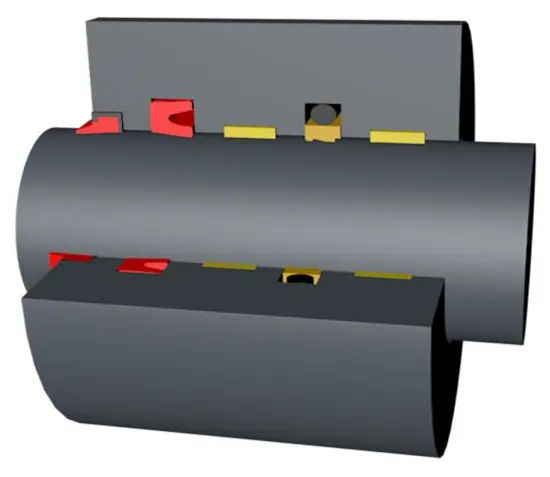

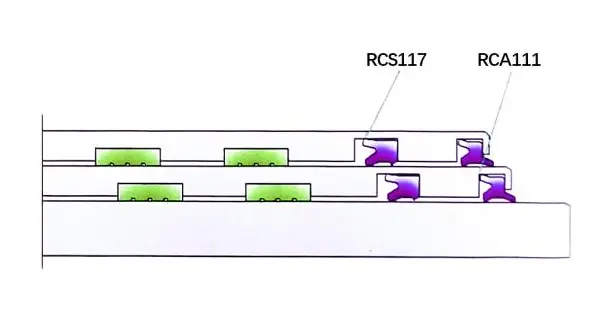

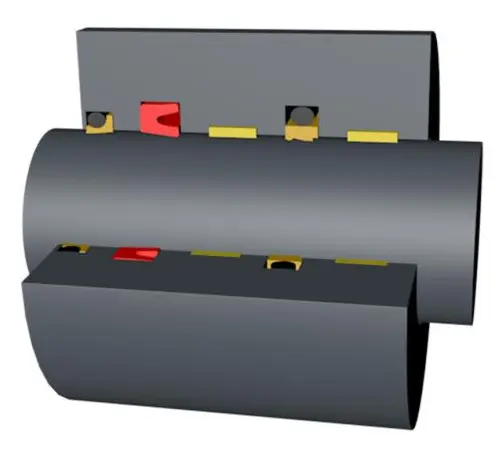

Applicazione di sigillatura e design del cilindro

Industria pesante: esempi del settore: macchine per macchine da forgiatura, macchine idrauliche, macchine per flettere, ecc.), Metallurgia (laminatoio, cilindri AGC, ecc.), Mining (supporti idraulici, attrezzature minerarie, ecc.), Macchine per costruzioni pesanti (crane, scavanti, ecc.)

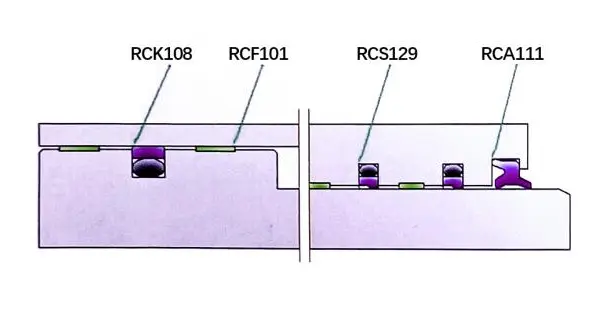

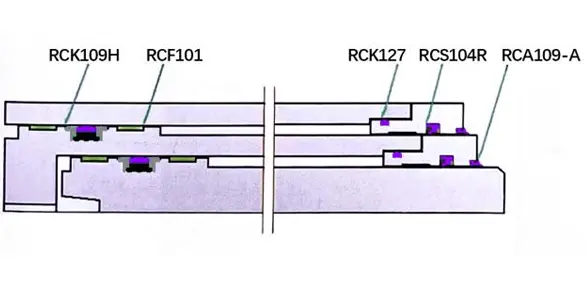

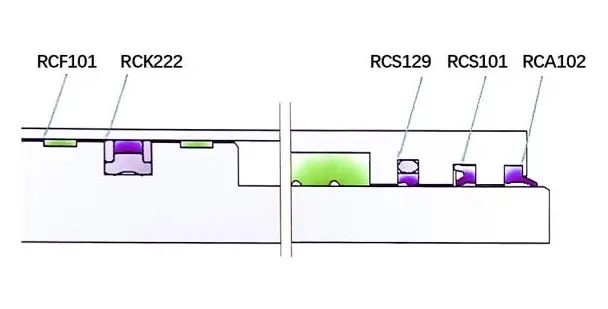

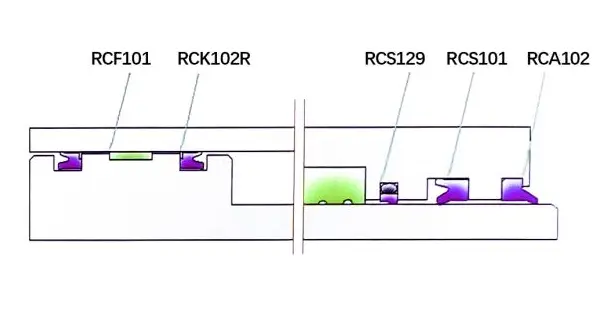

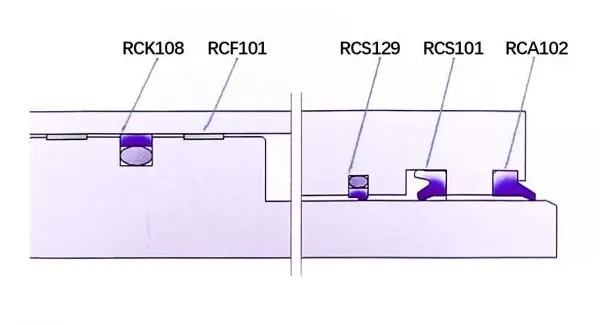

Design di tenuta consigliato:

Macchina forgiata pesante

Metallurgy AGC

Cilindro della colonna di supporto idraulico

Jack di guardia di supporto idraulico

Cilindro di sollevamento della gru

Cilindro per luffing a gru

Industria media: esempi del settore: attrezzatura di sollevamento, macchinari agricoli, strumenti di trasporto della luce, piattaforme di sollevamento, macchine per macchine per flessione, macchine per stampaggio a iniezione, fresatrici, ecc.)

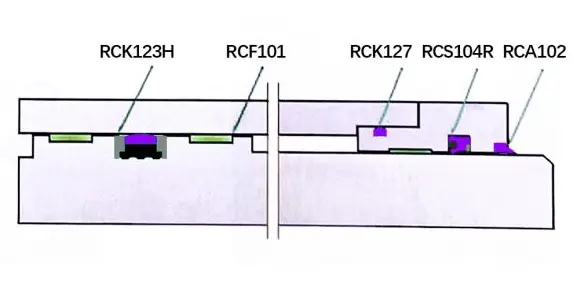

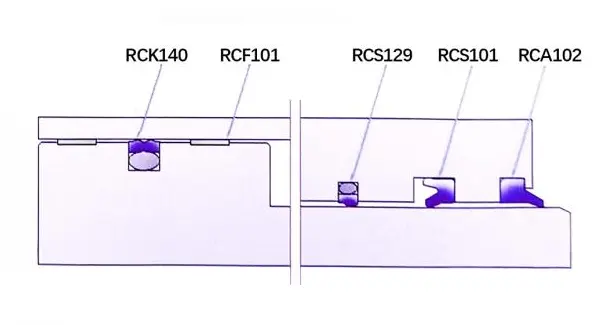

Design di tenuta consigliato:

Macchina per piegatura

Dispositivo di sollevamento del camion per cassone

Macchinari agricoli

Piattaforma di sollevamento

Industria leggera: esempi del settore: macchine utensili, carrelli elevatori, macchine per stampaggio iniezione, macchinari agricoli, balle

Design di tenuta consigliato:

Piccolo carrello elevatore

Macchina di stampaggio a iniezione

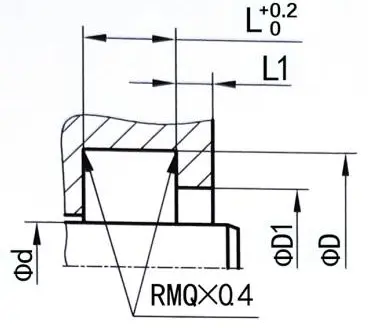

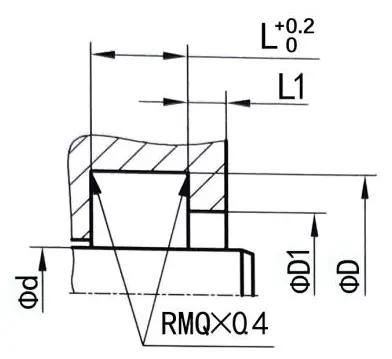

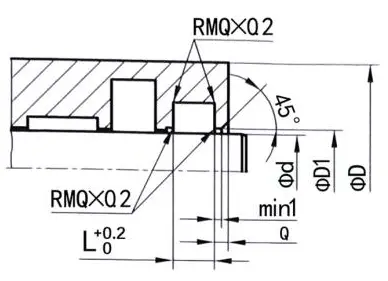

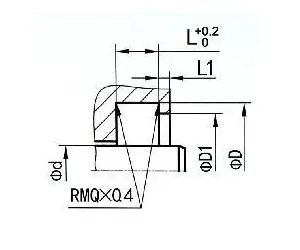

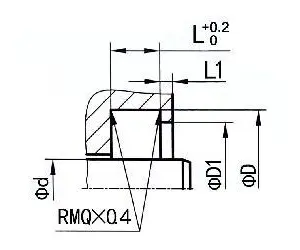

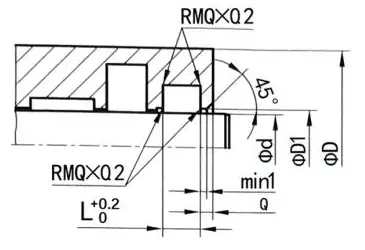

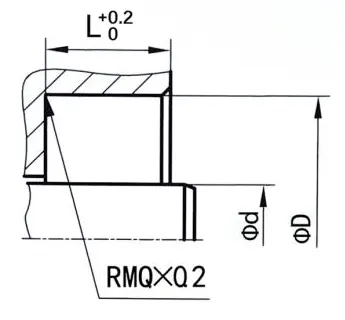

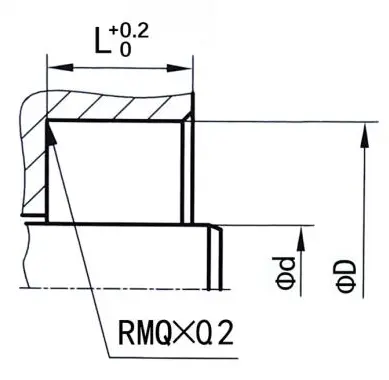

Scanalatura del sigillo della polvere

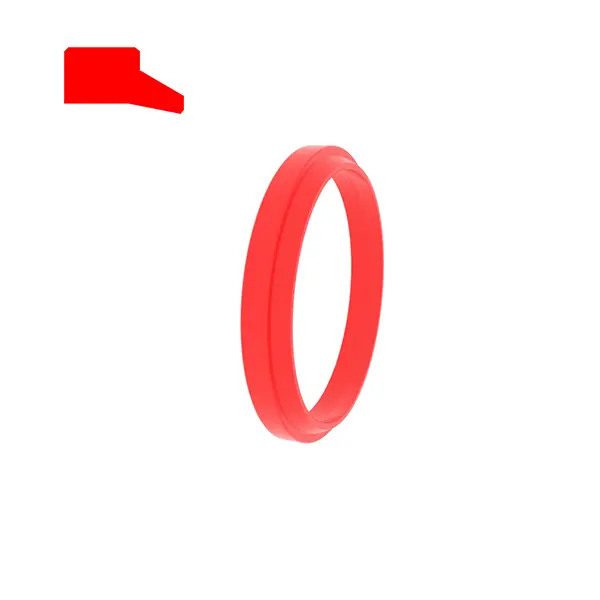

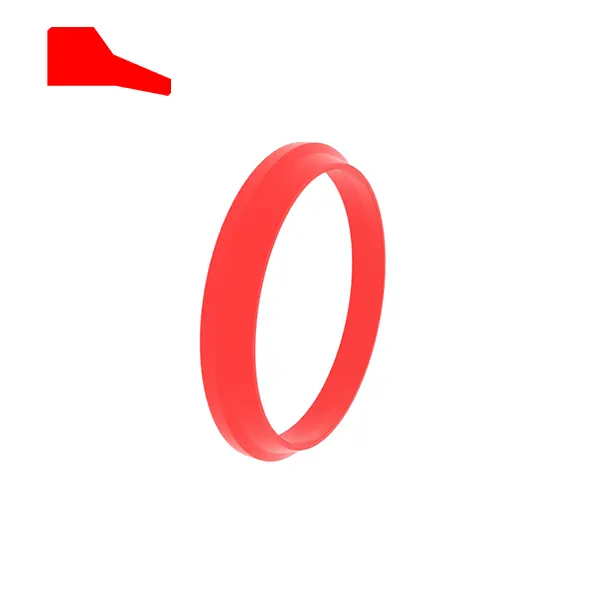

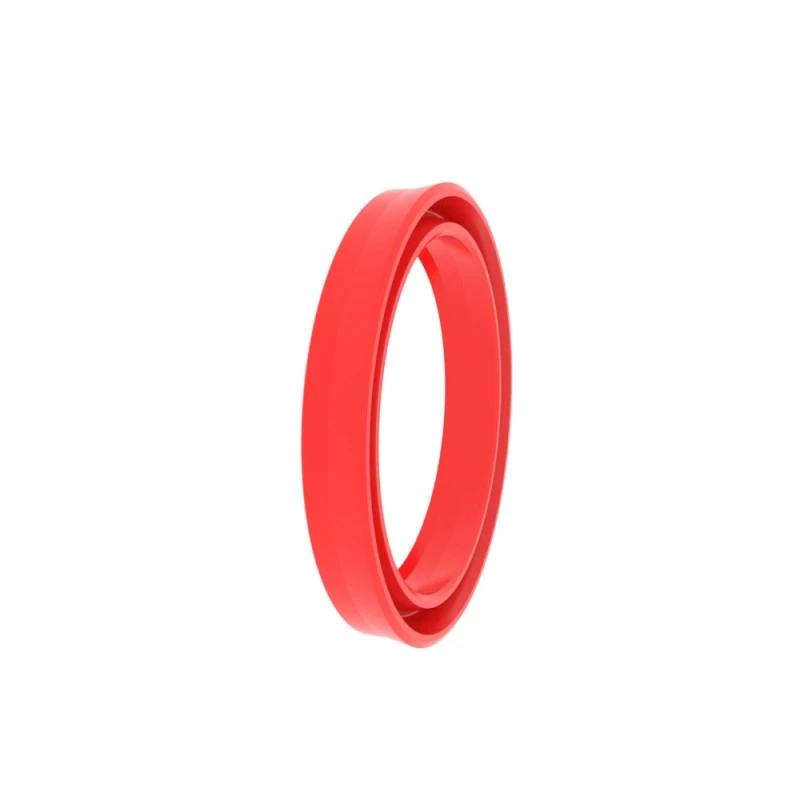

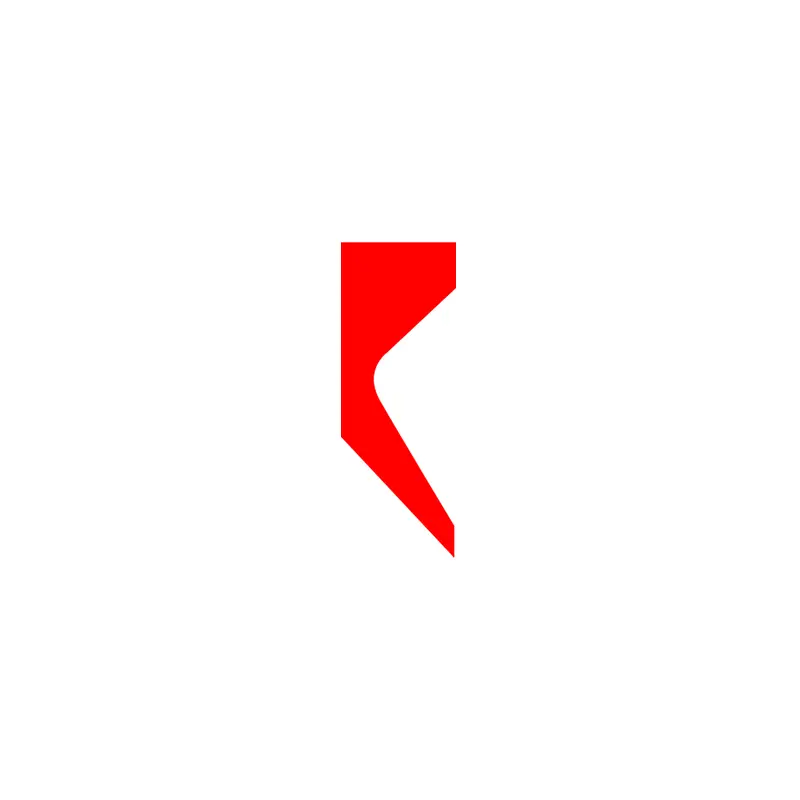

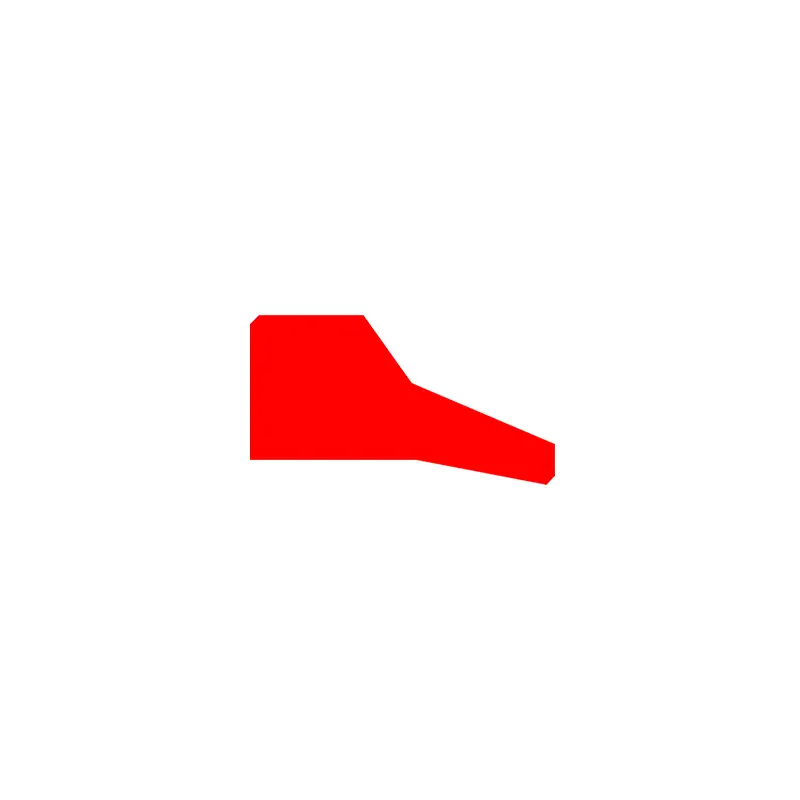

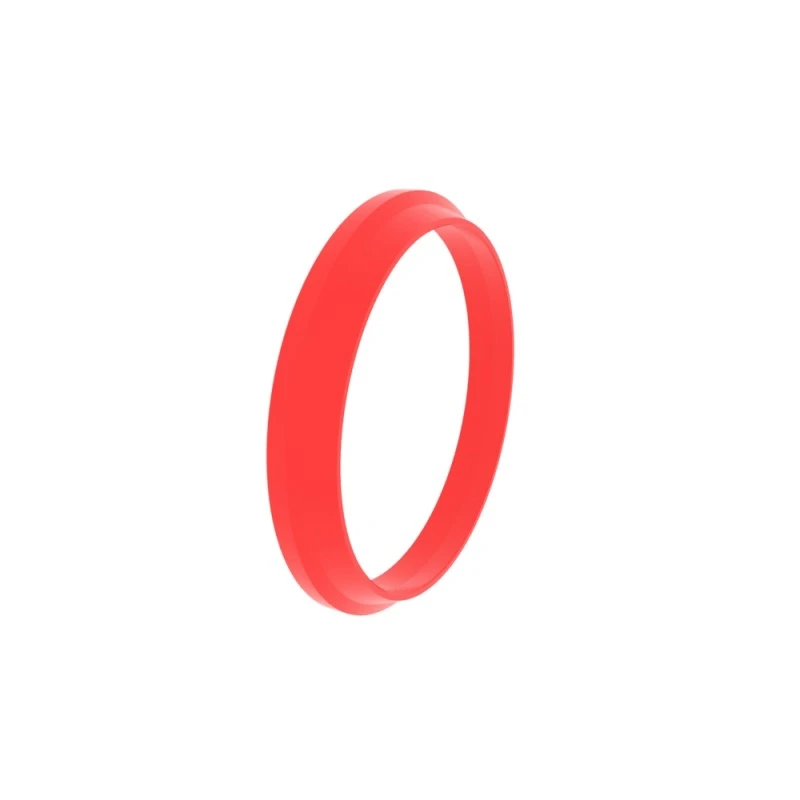

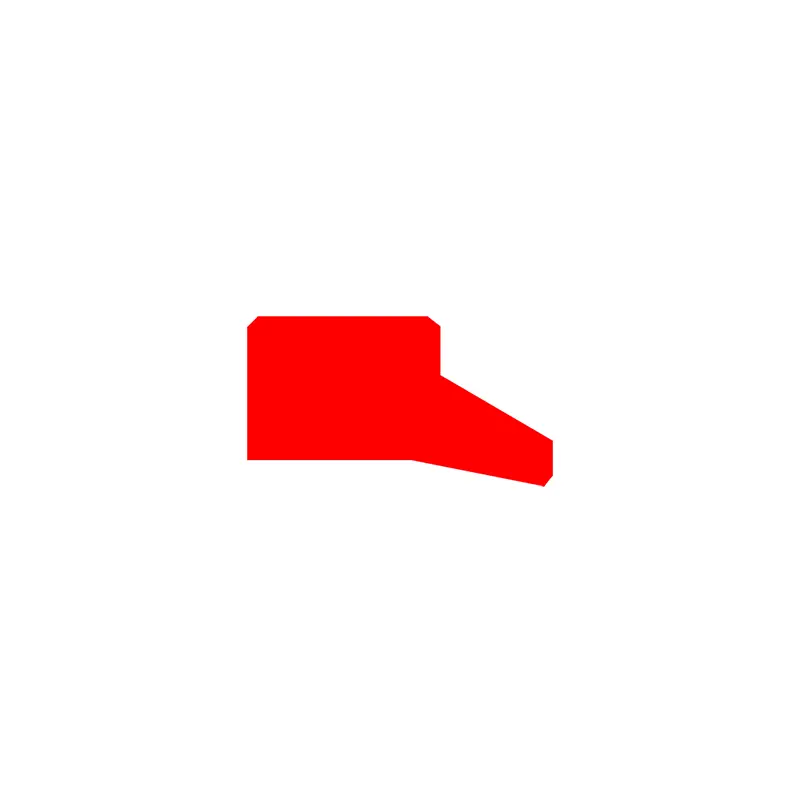

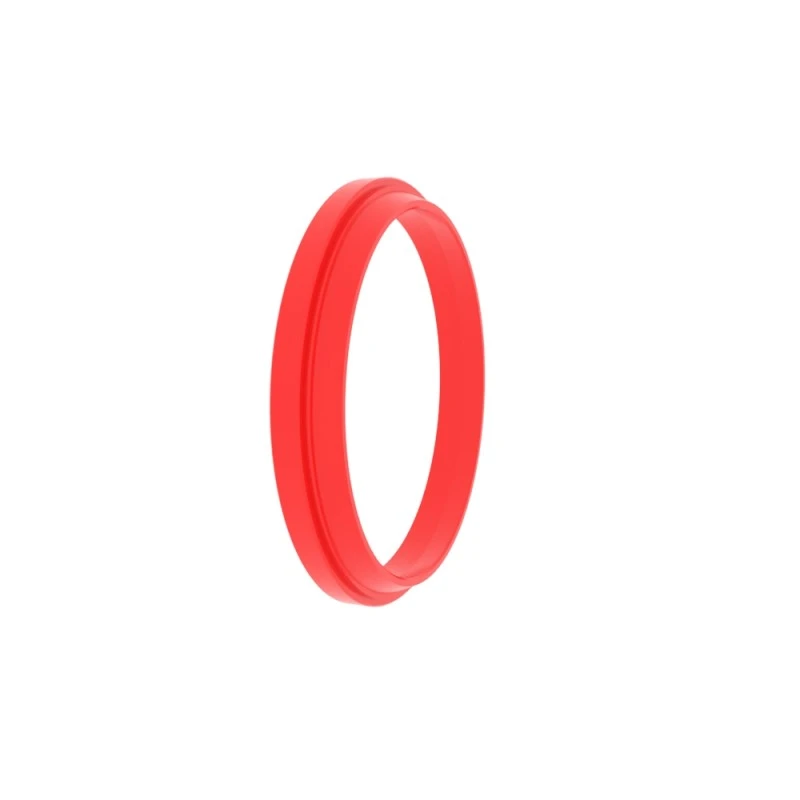

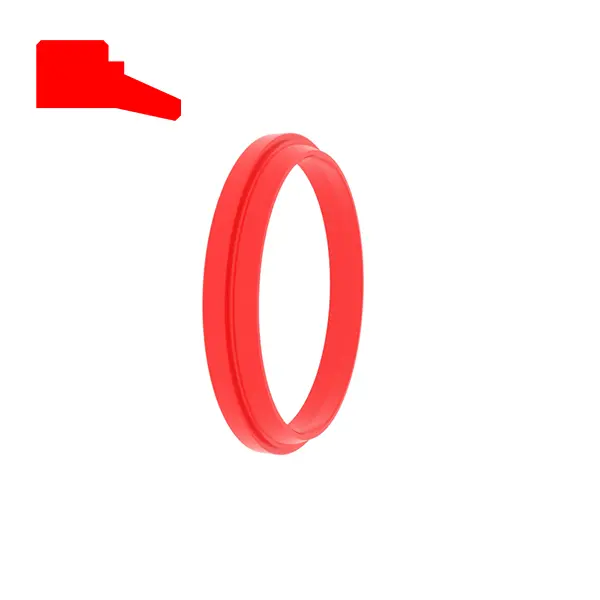

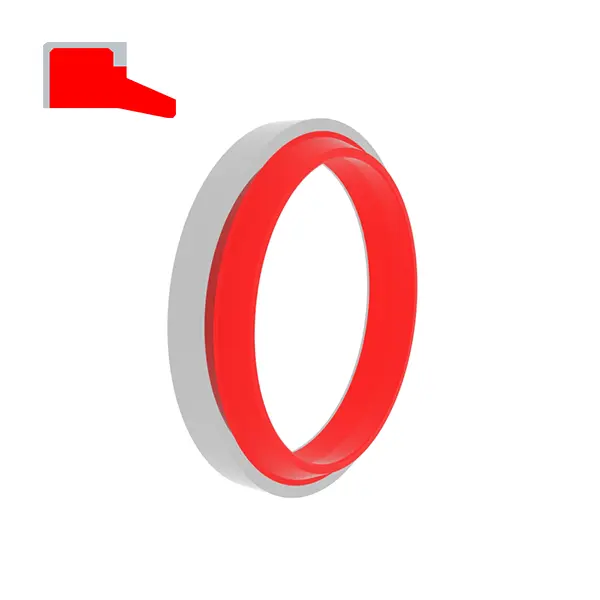

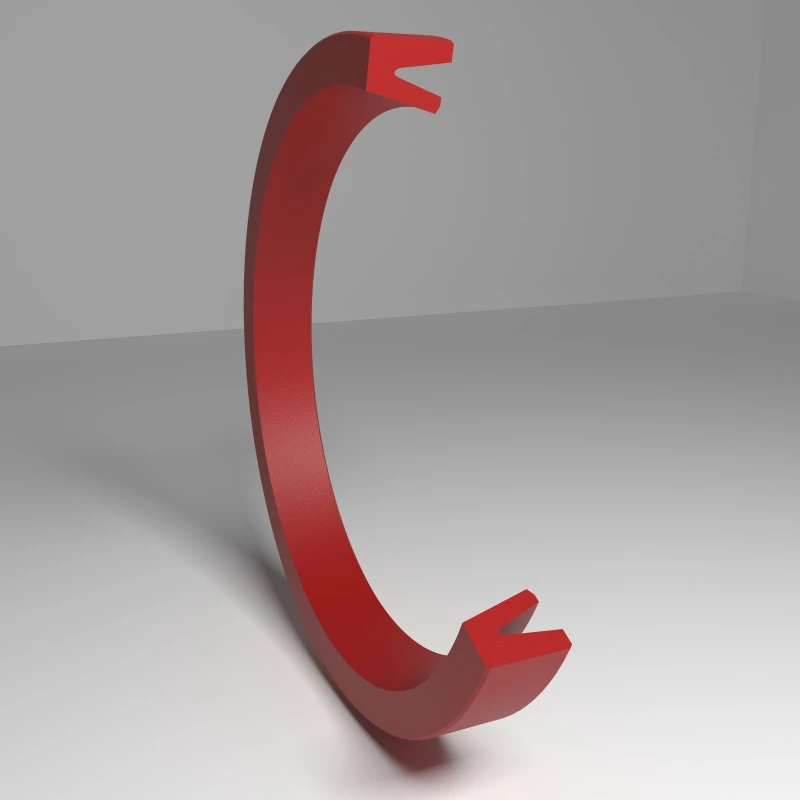

RCA101
Dimensione dell'ordine
Φd ...... diametro esterno
Φd ...... diametro interno
L ...... larghezza della scanalatura
H ...... Altezza totale del sigillo della polvere

Esempio di ordinazione

Modello: RCA101

Dimensione della scanalatura: 100x108x4/7

Materiale: RC-PU-H

Tipo di sigillo: RCA101, RCA104
Applicazione principale: protezione della polvere standard per cilindri dell'olio
Vantaggi: semplice installazione, eccellente antifrizione ed effetto resistente alla polvere, nessun ovement inverso nella cavità, nessuna apertura di pressione tra l'anello di tenuta e l'anello di polvere.
Materiale: poliuretano, gomma

Esempi di groove sigilla	Le seguenti sono le dimensioni della scanalatura standard (è possibile produrre guarnizioni di polvere di qualsiasi dimensione all'interno della gamma di dimensioni)
	RCA101	Φd	Φd	FD1	L	L1	H
		6-100	Φd+8	Φd+6	4	1	7
	RCA104	100.1-149.9	Φd+12	Φd+9	5.5	1.5	10
		≥150	Φd+15	Φd11	6.5	2	13

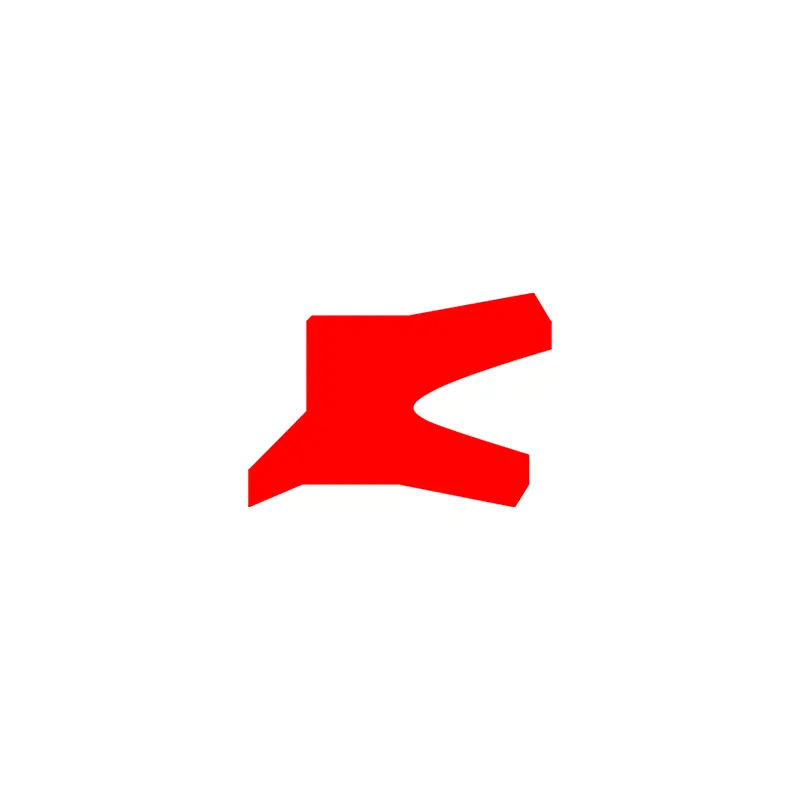

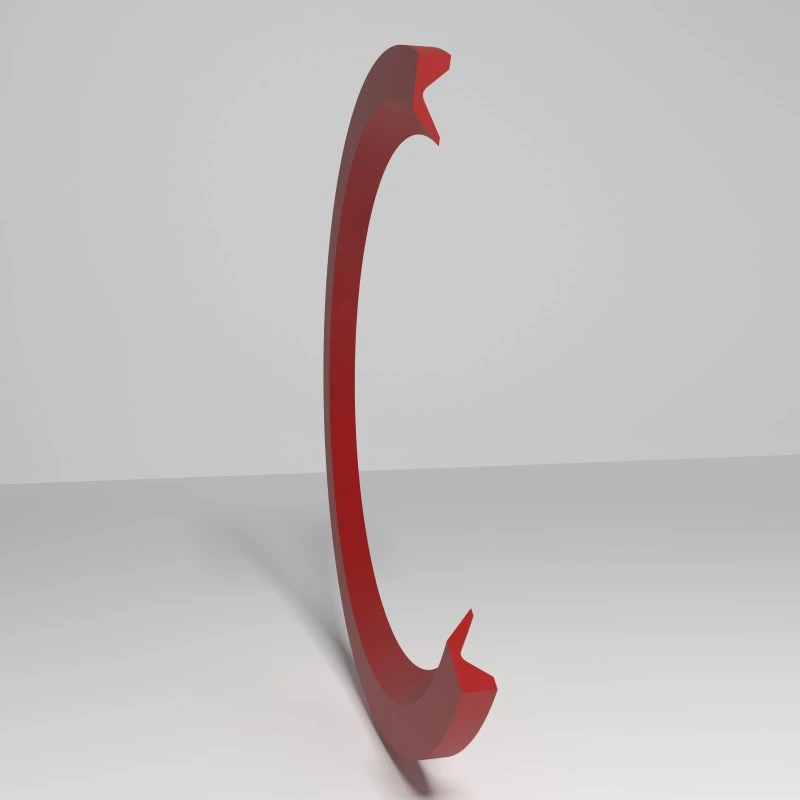

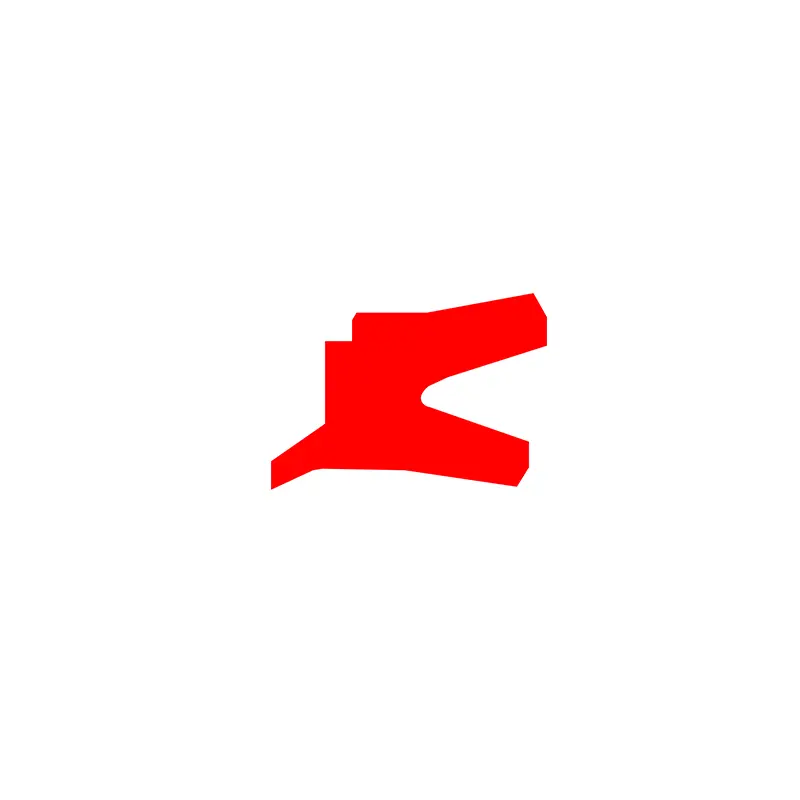

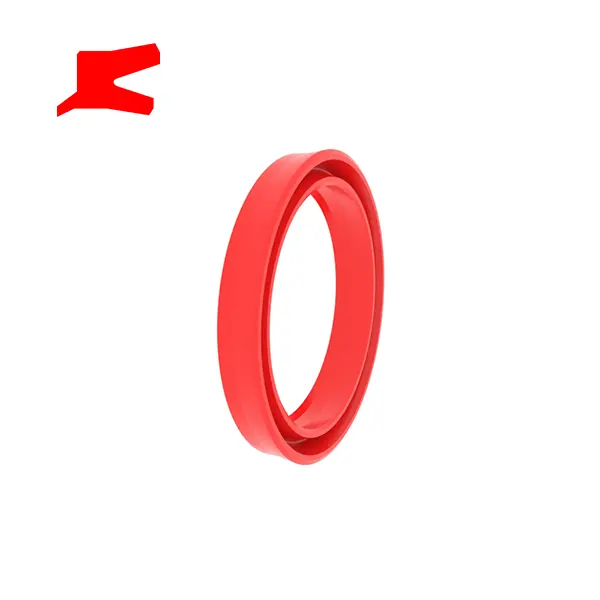

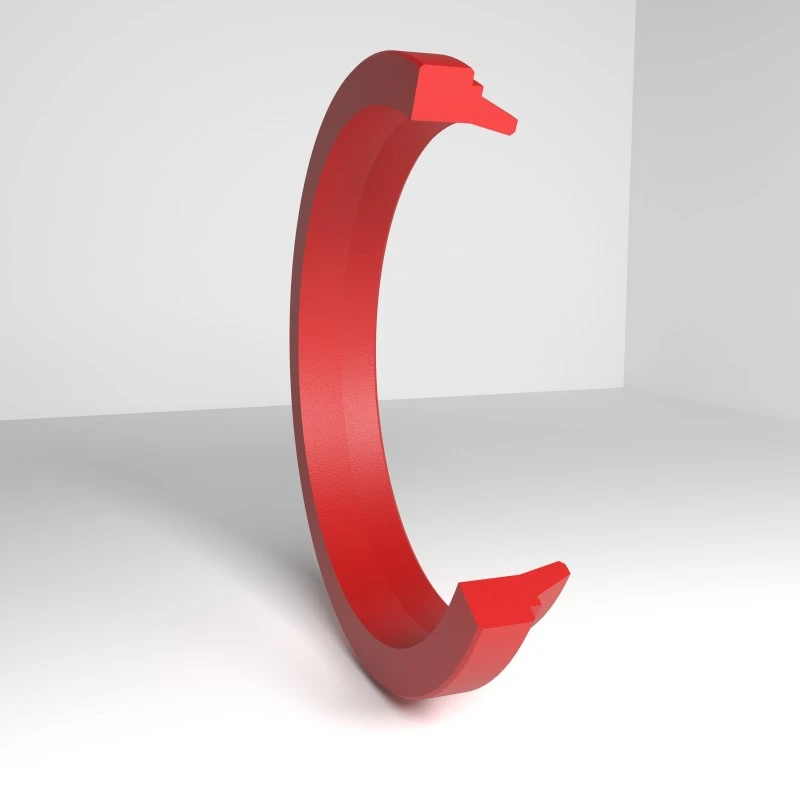

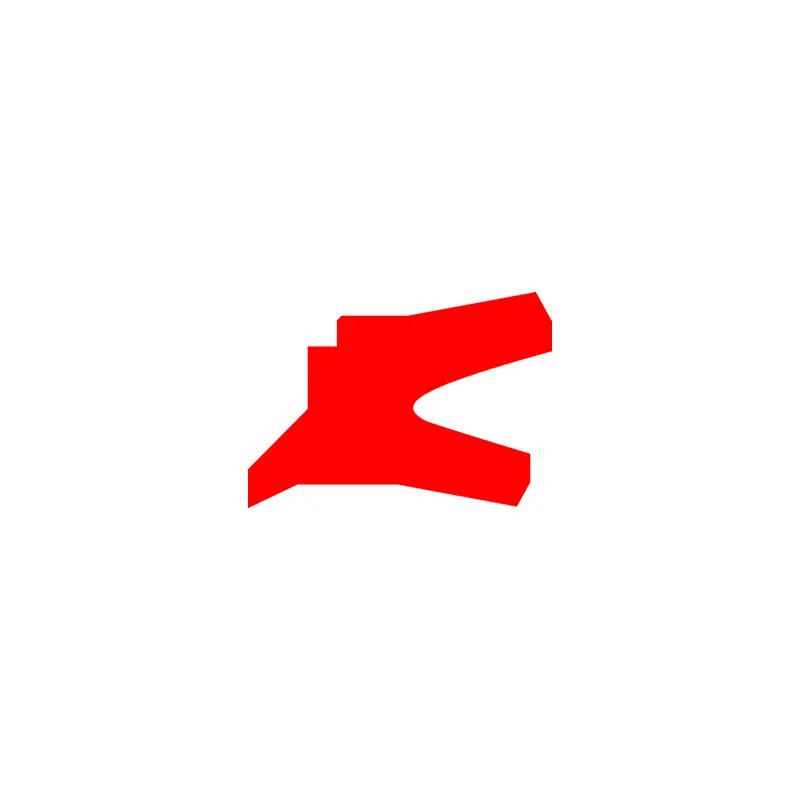

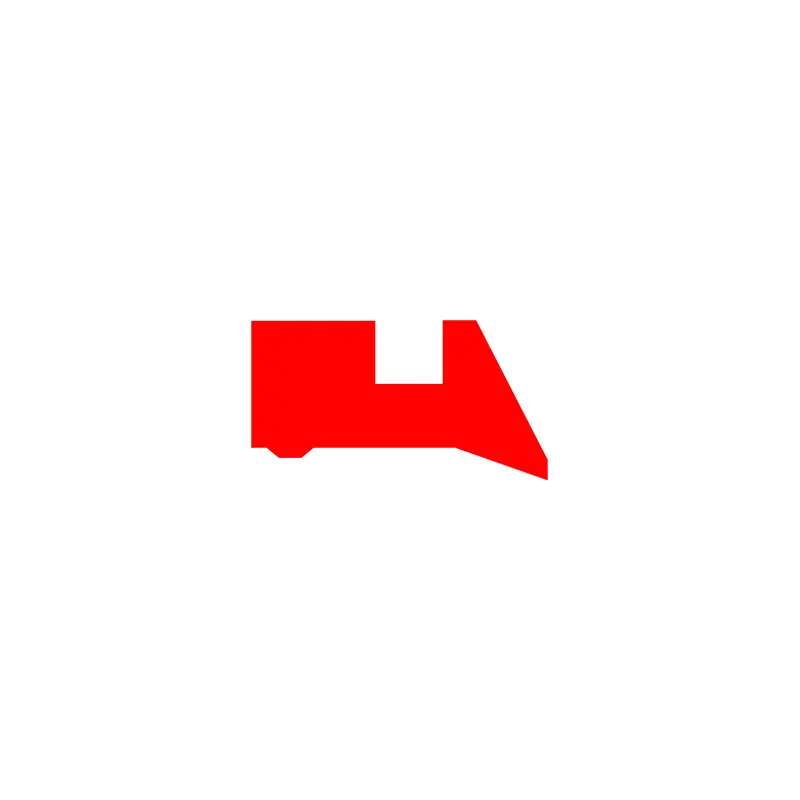

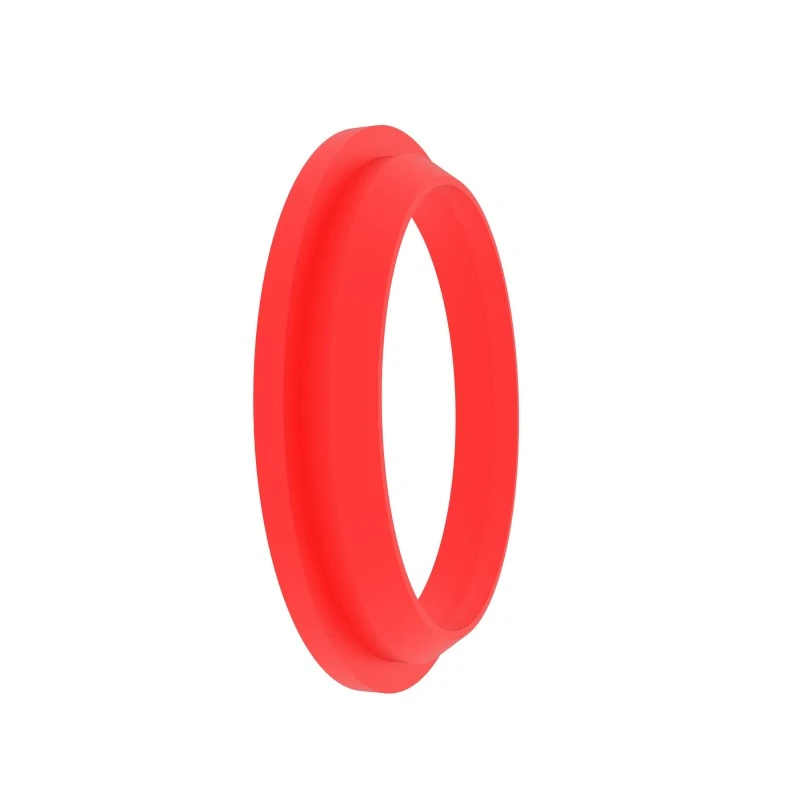

RCA102
Dimensione dell'ordine
Φd ...... diametro esterno
Φd ...... diametro interno
L ...... larghezza della scanalatura
H ...... Altezza totale del sigillo della polvere

Esempio di ordinazione
Modello: RCA102
Dimensione della scanalatura/Altezza della tenuta della polvere totale: 100x115x8.5
Materiale: RC-PU-H

Tipo di sigillo: RCA102, RCA105, RCA211
Applicazione principale: utilizzato principalmente con sigilli combinati scorrevoli
Vantaggi: buone prestazioni di attrito, sigillo bidirezionale RCA211
Materiale: poliuretano (ultra-alta durezza), gomma

Esempi di groove sigilla	Le seguenti sono le dimensioni della scanalatura standard (è possibile produrre guarnizioni di polvere di qualsiasi dimensione all'interno della gamma di dimensioni)
	RCA102	Φd	Φd	FD1	L	L1	H
	RCA105	6-49.9	Φd+8	Φd+4	5	≥2	6
	RCA211	50-99.9	Φd+10	Φd+5	6	≥2	7
		＞ 100	Φd+15	Φd+7.5	8.5	≥2	11.5

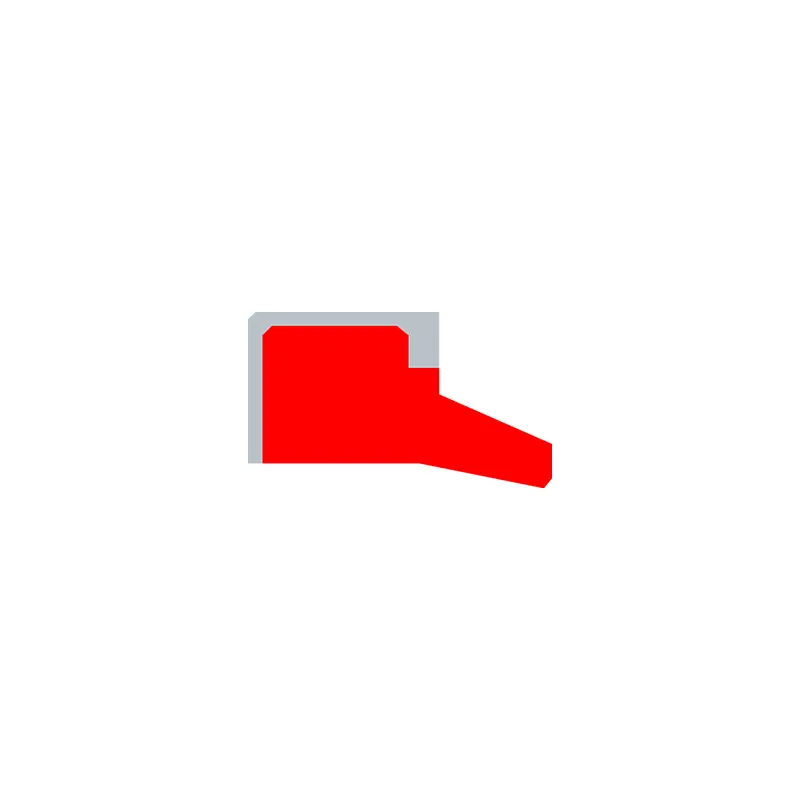

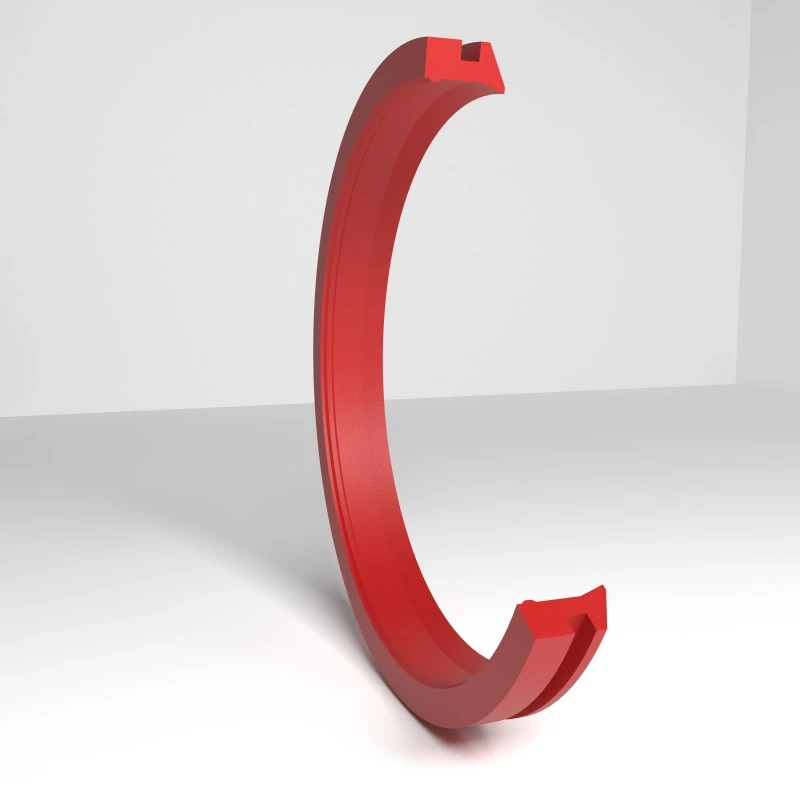

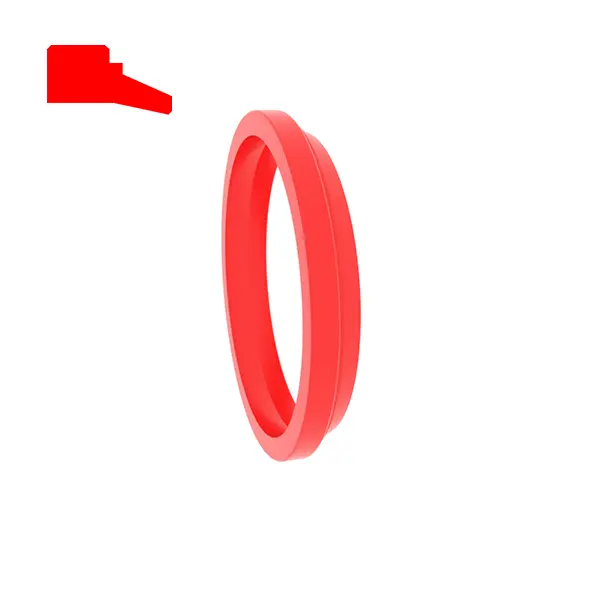

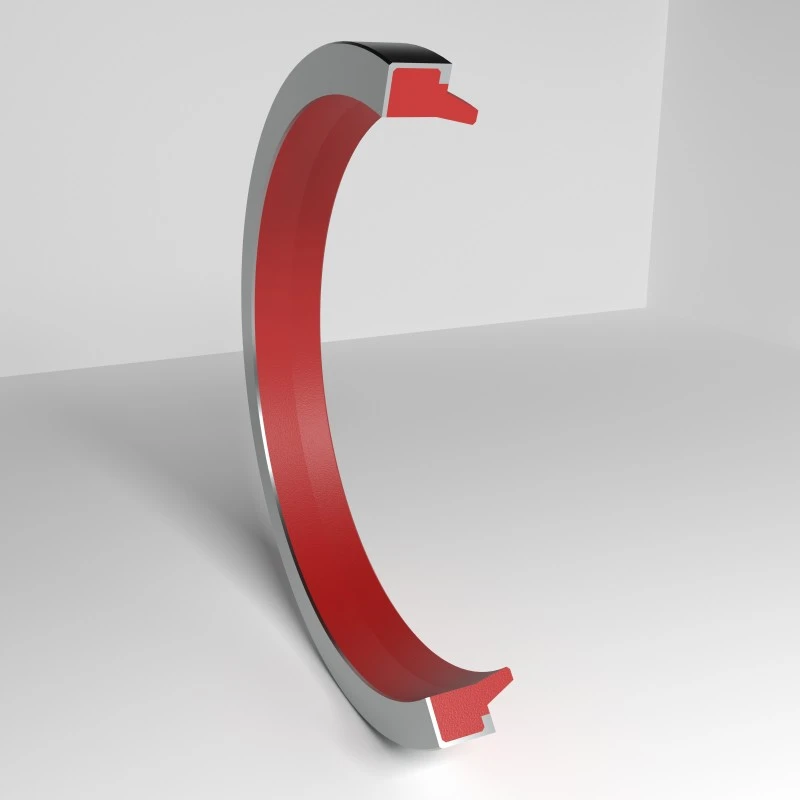

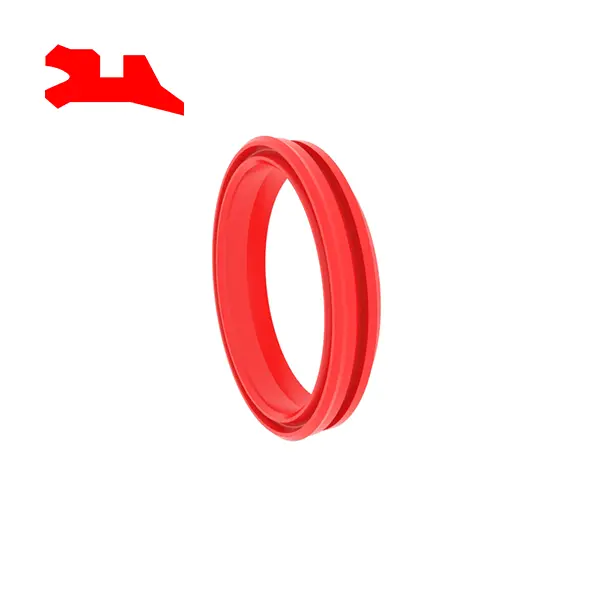

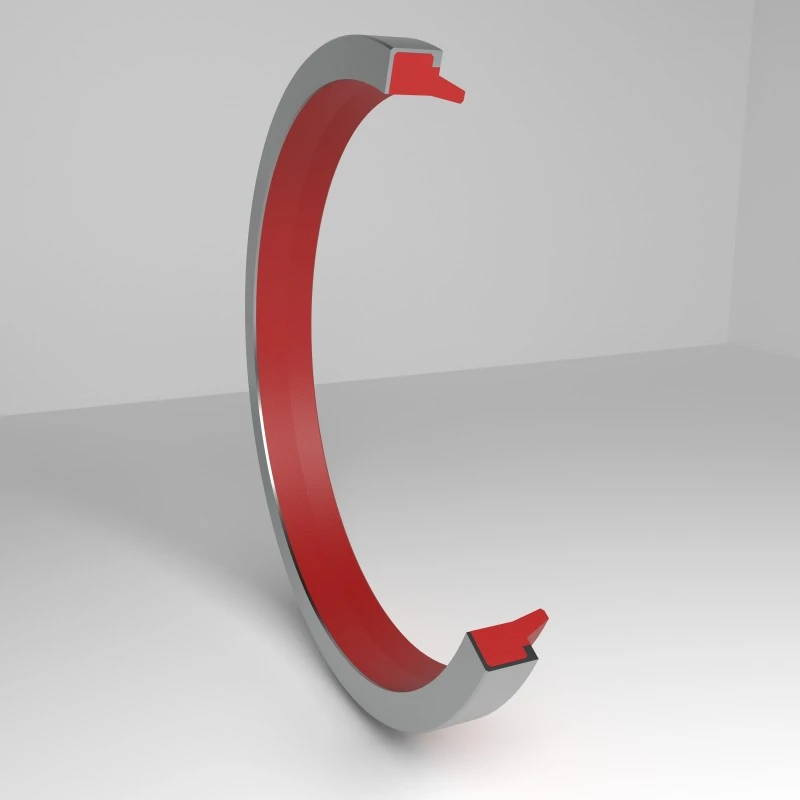

RCA103
Dimensione dell'ordine
Φd ...... diametro esterno
Φd ...... diametro interno
L ...... larghezza della scanalatura
H ...... Altezza totale del sigillo della polvere

Esempio di ordinazione

Modello: RCA103

Dimensione della scanalatura/Altezza della tenuta della polvere totale: 100x115x9/12

Materiale: RC-PU-H+POM

Tipo di sigillo: RCA103, RCA106
Applicazione principale: cilindri standard e scanalature aperte
Vantaggi: le prestazioni antifrizione sono buone e l'anello di supporto impedisce che si verifichi l'ossidazione tra la scanalatura e il sigillo e il posizionamento e l'adattamento nella cavità sono fermi.
Materiale: (durezza ultra-alta) poliuretano + poliossimetilene, gomma + poliossimetilene

Esempi di groove sigilla	Le seguenti sono le dimensioni della scanalatura standard (è possibile produrre guarnizioni di polvere di qualsiasi dimensione all'interno della gamma di dimensioni)
	RCA103	Φd	Φd	L	H
		6-9.9	Φd+8	5	8
	RCA106	10-99.9	Φd+10	7	10
		100-200	Φd+15	9	12
		＞ 200	Φd+20	12	16

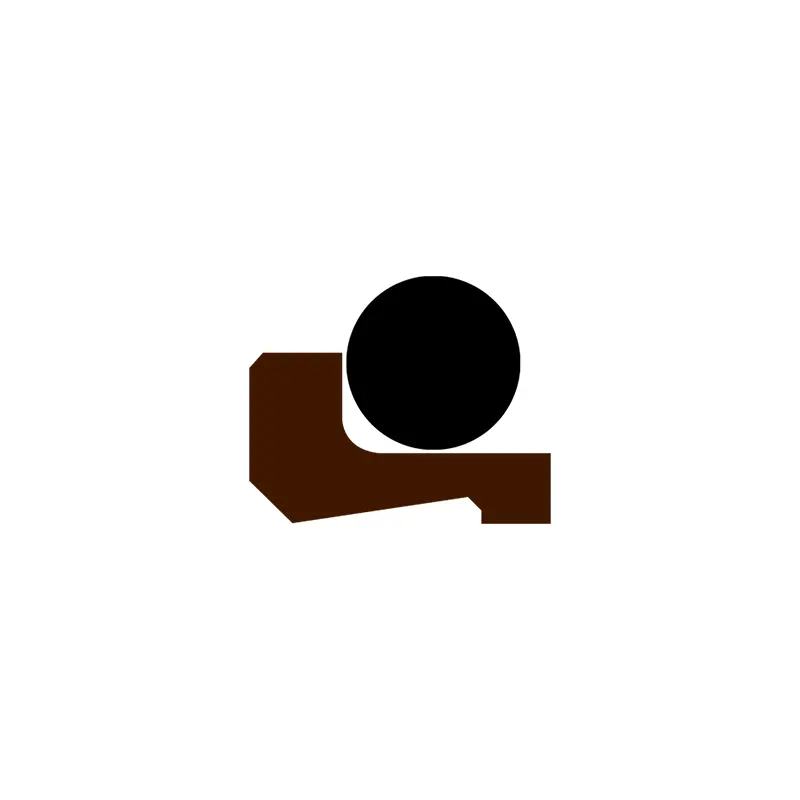

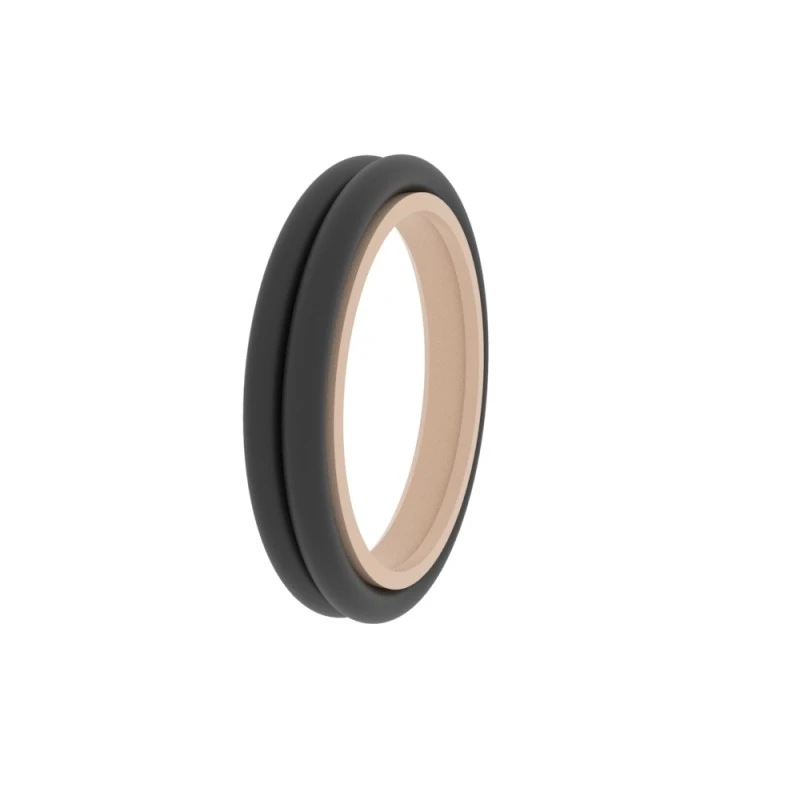

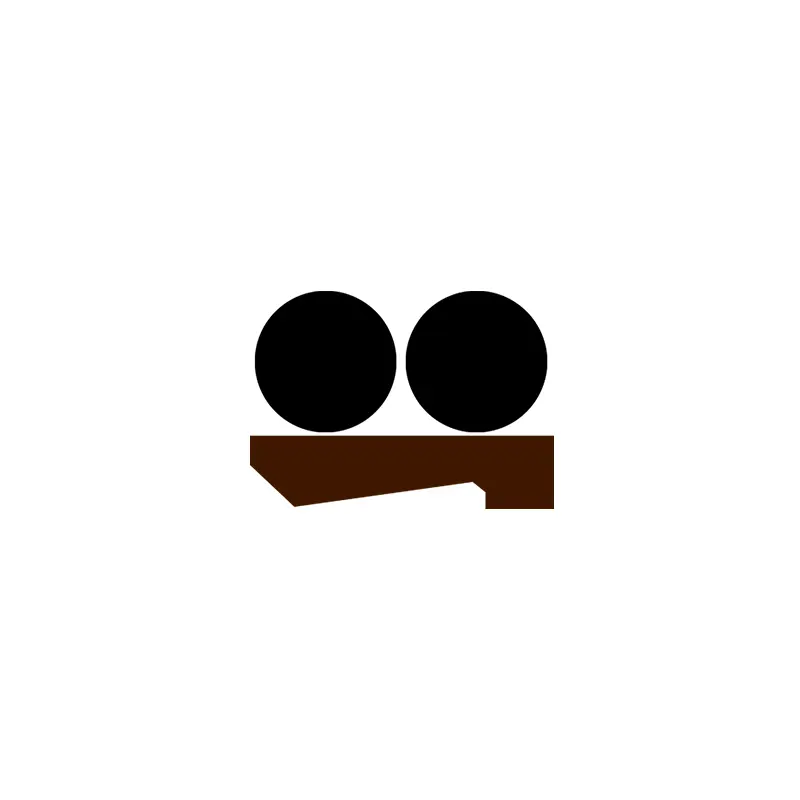

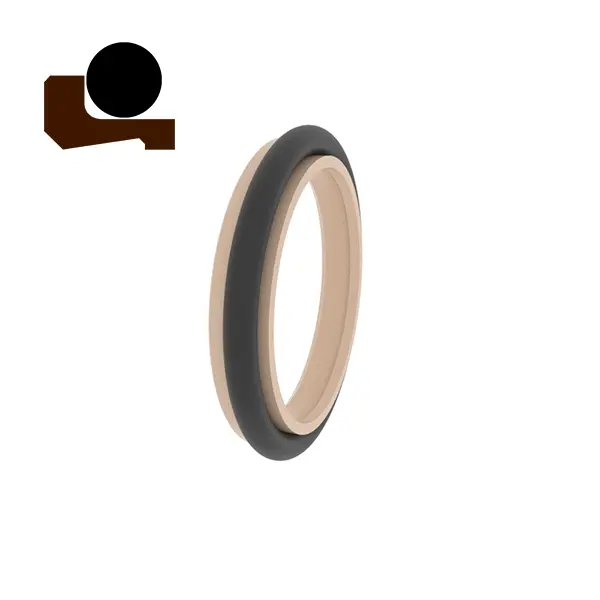

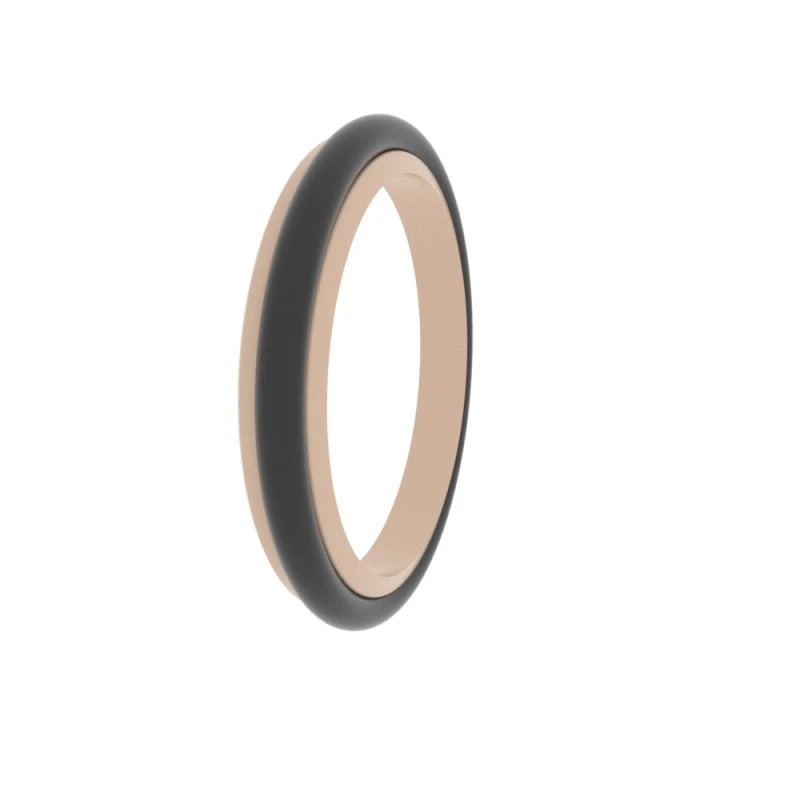

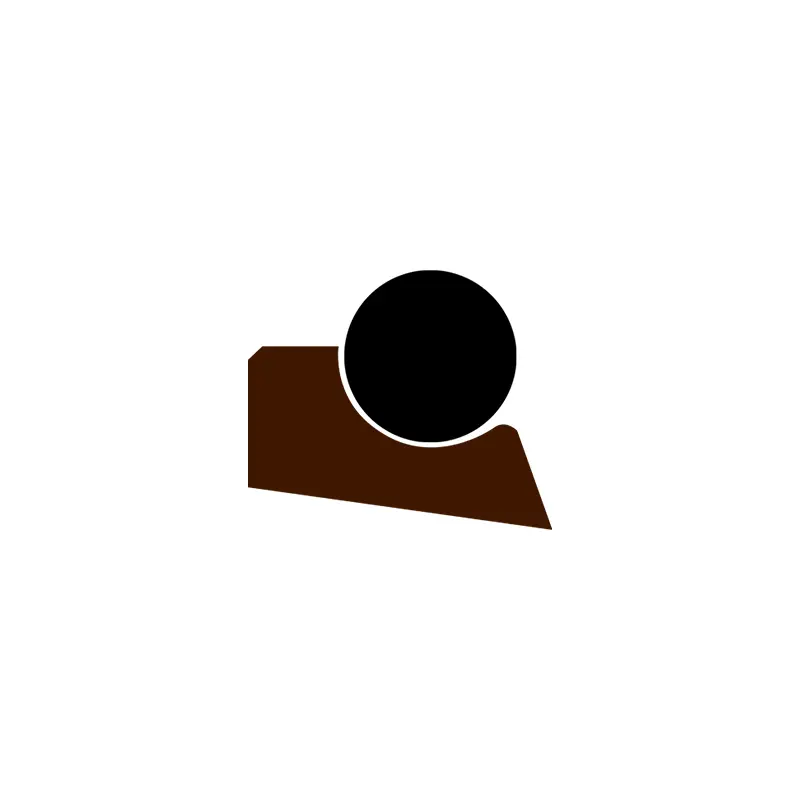

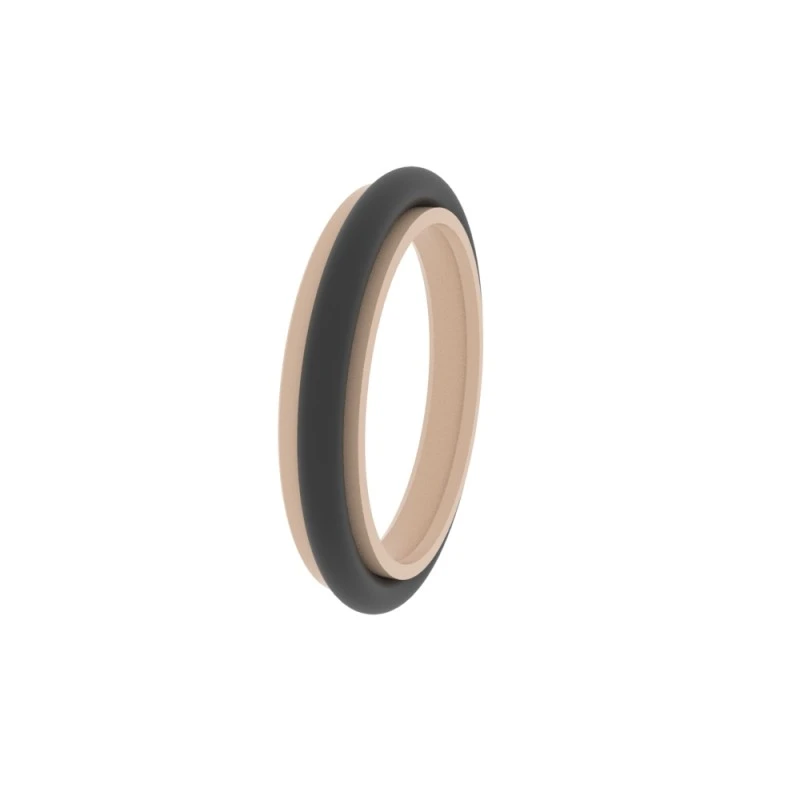

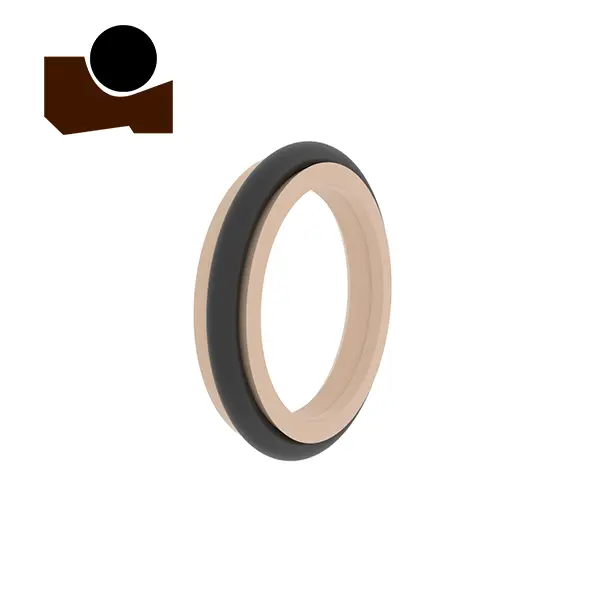

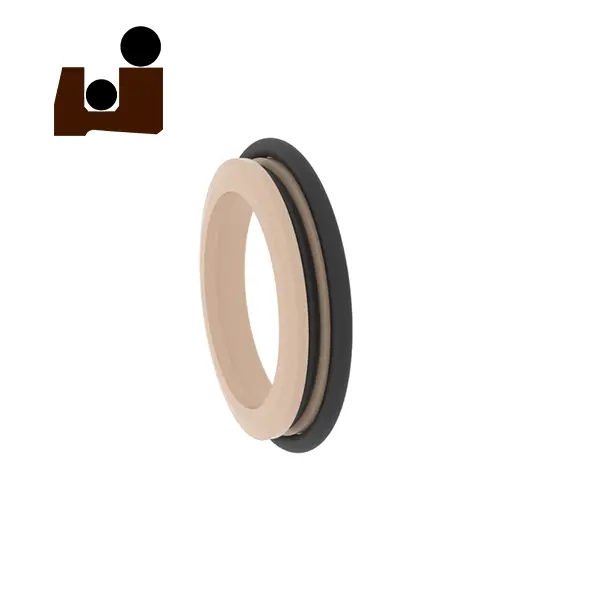

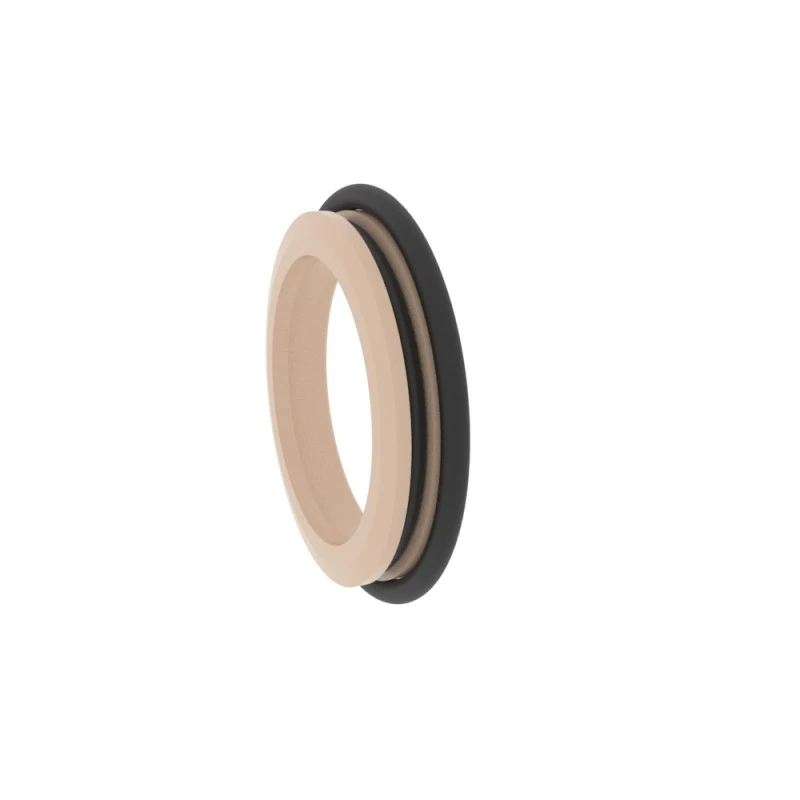

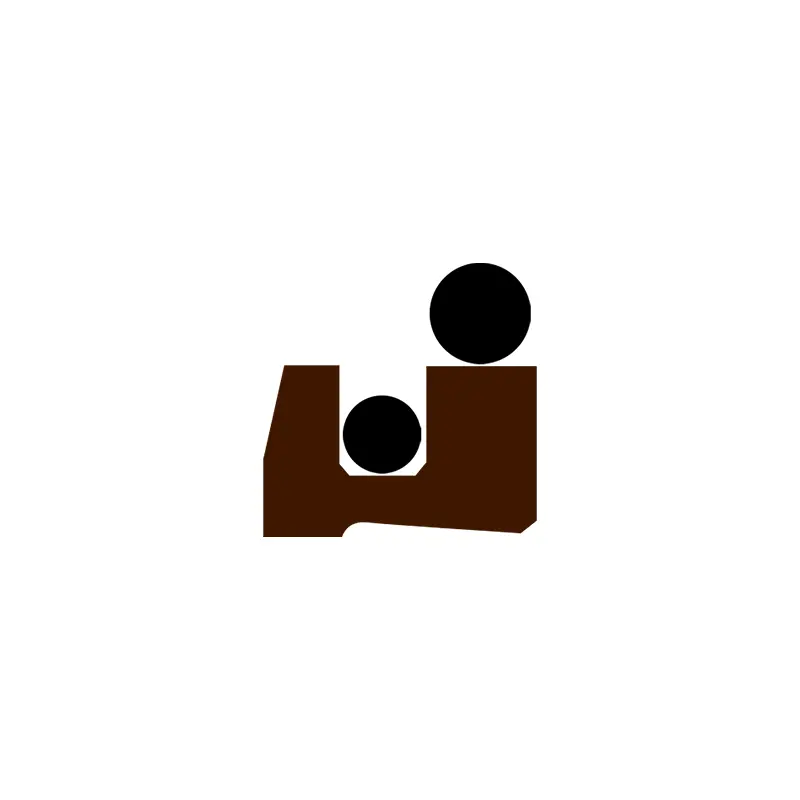

RCA115



Dimensione dell'ordine
Φd ...... diametro esterno
Φd1 ...... diametro esterno
Φd ...... diametro interno
L ...... larghezza della scanalatura

Esempio di ordinazione
Modello: RCA115
Dimensione della scanalatura/Altezza della tenuta della polvere totale: 100x108.8x6
Materiale: PTFE3+NBR

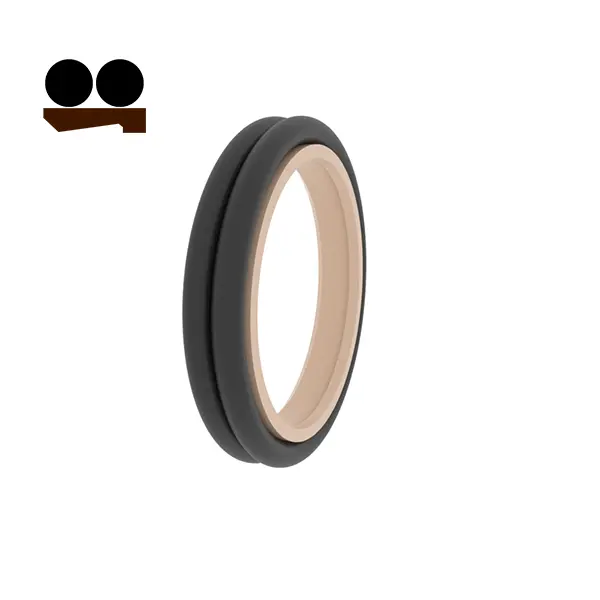

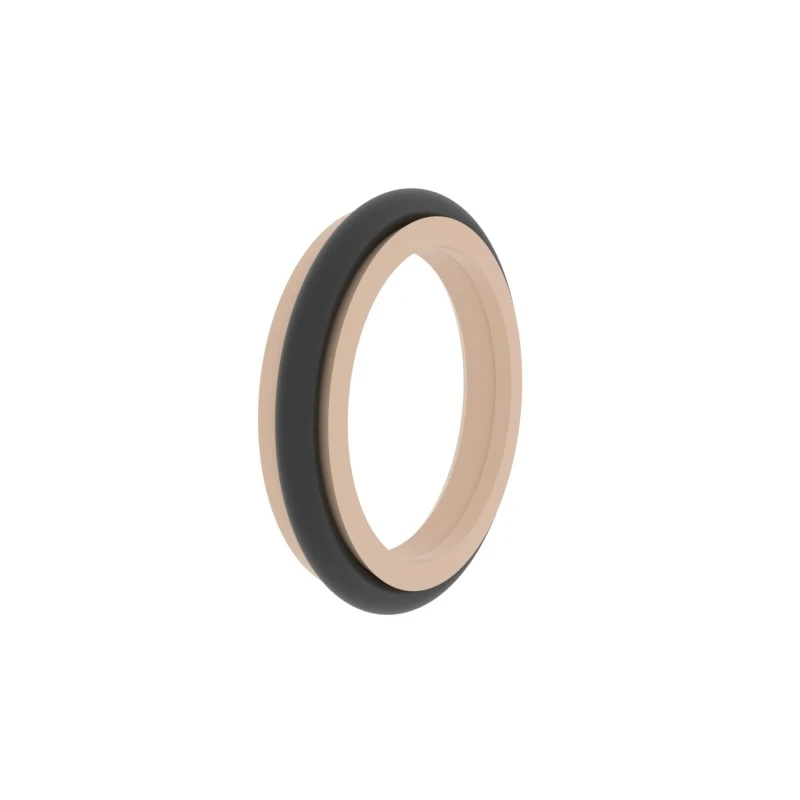

Tipo di sigillo: RCA115, RCA118
Applicazione principale: industria chimica, industria alimentare e valvole servi
Vantaggi: coefficiente di attrito basso, nessun strisciante, piccolo spazio di installazione, vita resistente all'usura lunga e eccellenti capacità di regolazione e posizionamento durante il lavoro.
Materiale: tetrafluoroetilene, gomma nitrile o gomma fluoro

Esempi di groove sigilla	Le seguenti sono le dimensioni della scanalatura standard (è possibile produrre guarnizioni di polvere di qualsiasi dimensione all'interno della gamma di dimensioni)
	RCA115	Φd	Φd	L	D1	a	O-ring
		6-11.9	Φd+4.8	3.7	D+1.5	2	1.78
		12-64.9	Φd+6.8	5.0	D+1.5	2	2.62
	RCA116	65-250.9	Φd+8.8	6.0	D+1.5	3	3.53
		251-420.9	Φd+12.2	8.4	D+2	3	5.33
		421-650.9	Φd+16.0	11.0	D+2	4	7.00
		≥150	Φd+20.0	12.0	D+2,5	5	8.40
