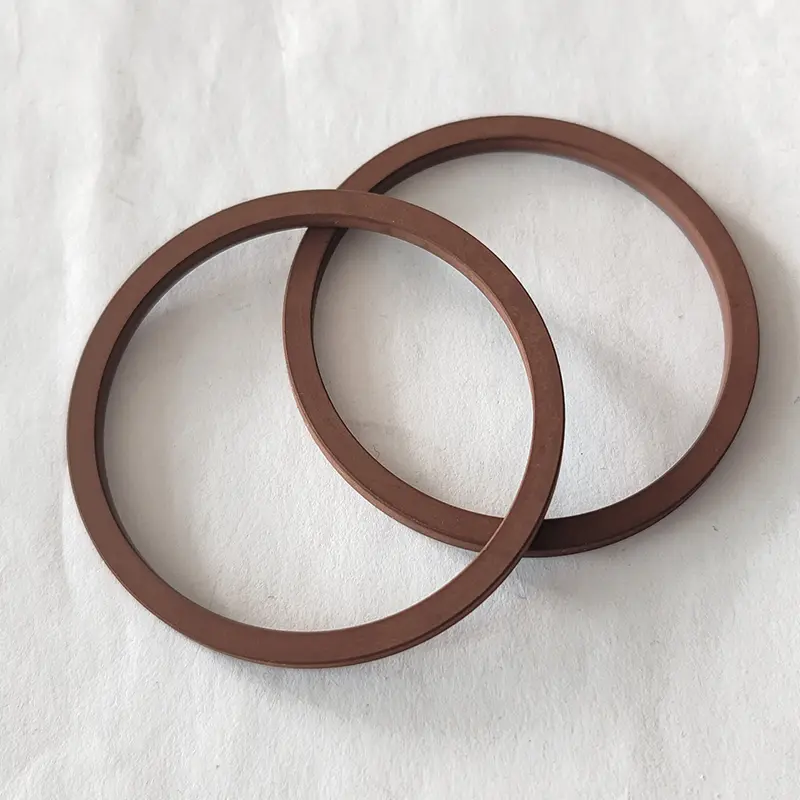

Turnando sigilli statici

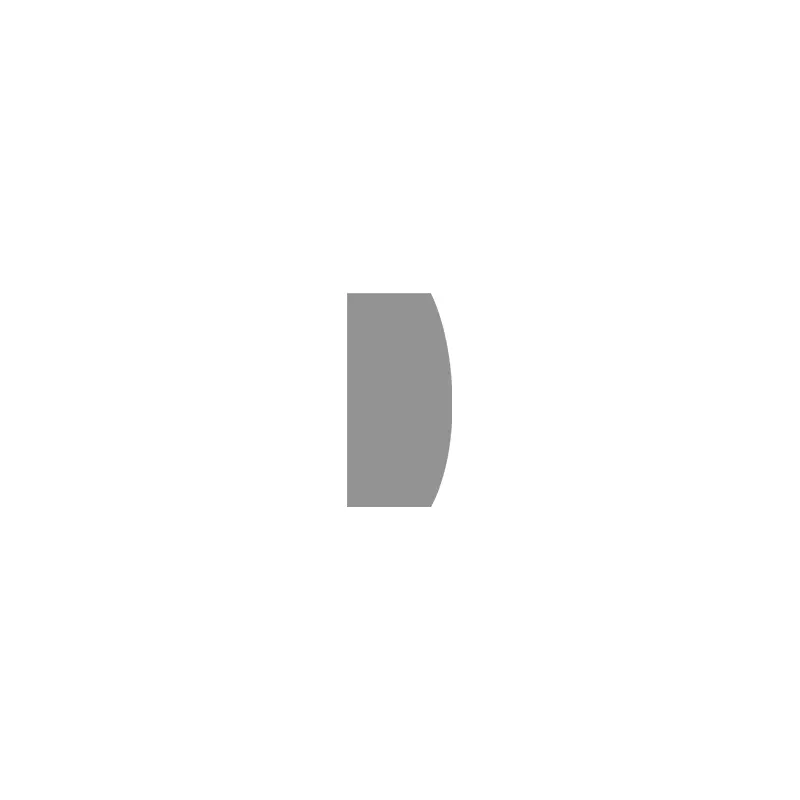

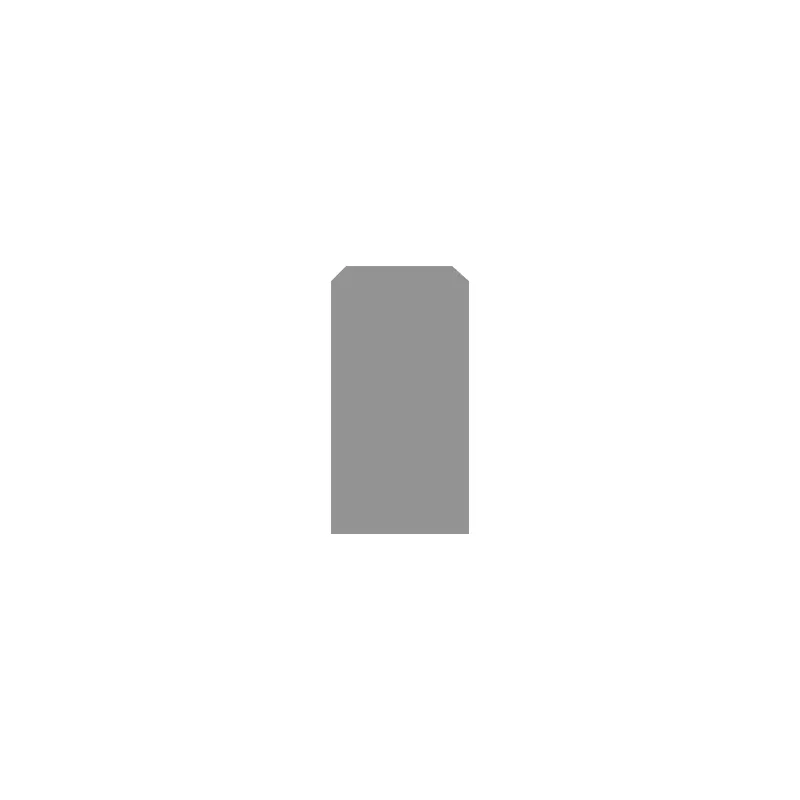

Forniamo una gamma completa di soluzioni di guarnizioni statiche di tornitura, coprendo prodotti speciali per uso generale e ad alta pressione. RCFL106/102 e RCK126 sono modelli di base con struttura semplice e ampia applicazione; RCS130/131 e RCFL108 adottano il design dell'installazione del diametro esterno di estrusione per garantire la stabilità dell'incorporamento della scanalatura; RCK120/127 e altri prodotti in serie simili ottengono la stessa affidabilità attraverso l'installazione del diametro interno di estrusione.

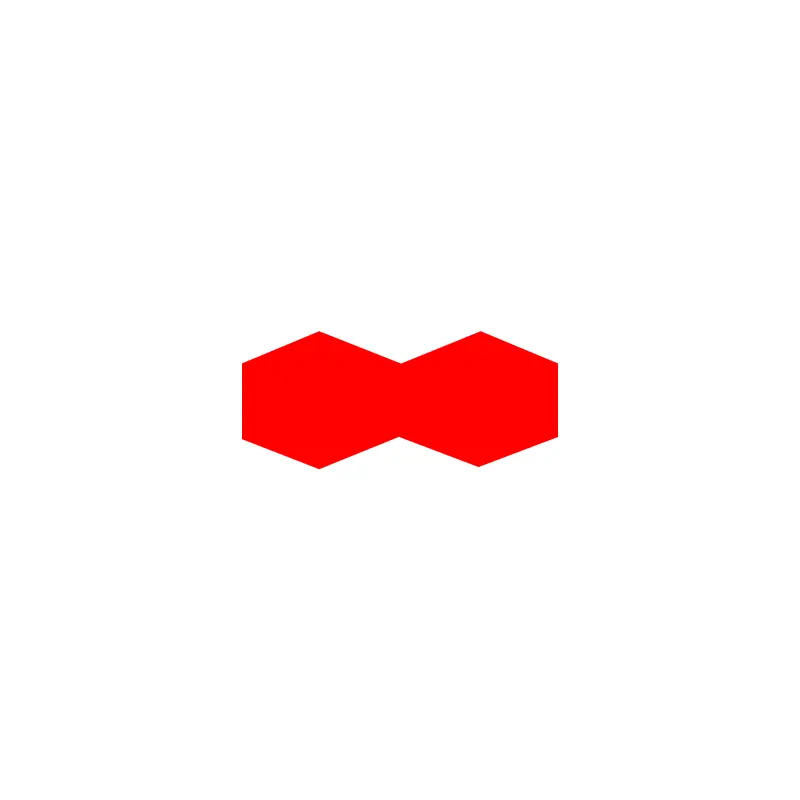

In risposta alle esigenze di tenuta della flangia, RCF110 e RCR118 possono sopportare la pressione in entrambe le direzioni e la direzione della pressione deve essere indicata durante l'ordine. La linea di prodotti copre completamente le condizioni di lavoro a bassa pressione a ad alta pressione e il materiale è resistente all'usura e resistente alla corrosione ed è ampiamente utilizzata in sistemi idraulici, connessioni condotta e sigillazione delle attrezzature industriali.

Funzionalità e applicazioni del prodotto:

Applicazione: scopo generale, sigillo ID, sigillo OD, sigillo assiale

Specifiche e scanalature dell'o-ring

Dimensione dell'ordine

Φd1 ...... diametro interno

Φd2 ...... Diametro della sezione

Esempio di ordinazione

Modello: RCFL106

Diametro del diametro interno Diametro: 14x1.8

Materiale: nbr

Applicazione

Pressione dall'interno: O-ring viene compresso dal diametro esterno

Pressione dall'esterno: O-ring viene compresso dal diametro interno

Gli O-ring hanno tolleranze di produzione precise. Le tolleranze ammissibili sono state standardizzate secondo Din3771 e ISO3601/1 (diametro della sezione trasversale fino a 7 mm, diametro interno fino a 670 mm). Le tolleranze corrispondenti sono mostrate nella tabella seguente.

Dimensione della scanalatura

Sezione d2	Profondità di scanalatura t						Unità di larghezza scanalatura: mm (+0,20)			Raggio R1 mm
mm	Statico		Dinamico (idraulico)		Dinamico (pneumatico)		B Nessun anello di sostegno	B1 1 anello di mantenimento	B2 2 Anelli di mantenimento
1.00	0.65	± 0,05	0.75	± 0,02	0.80	± 0,02	1.4	2.4	3.4	0,2-0,4
1.50	1.05		1.20		1.25		2.0	3.0	4.0	0,2-0,4
1.80	1.30		1.45		1.55		2.4	3.4	4.4	0,2-0,4
2.00	1.50		1.65		1.75		2.7	3.7	4.7	0,2-0,4
2.50	1.95		2.10		2.20		3.4	4.9	6.4	0,2-0,4
2.65	2.05		2.25		2.35		3.6	5.1	6.6	0,2-0,4
3.00	2.40		2.55		2.70		4.2	5.7	7.2	0,2-0,4
3.50	2.80	± 0,07	3.05	± 0,05	3.20	± 0,05	4.8	5.3	7.8	0,3-0,6
3.55	2.85		3.10		3.25		4.8	6.3	7.8	0,3-0,6
4.00	3.25		3.50		3.65		5.4	6.9	8.4	0,3-0,6
5.00	4.15	± 0,10	4.45		4.65		6.8	8.8	10.8	0,3-0,6
5.30	4.40		4.70		4.90		7.2	9.3	11.2	0,6-1,0
7.00	5.85		6.25		6.55		9.6	12.1	14.6	0,6-1,0
8.40	7.10		7.50		7.90		12.9	13.4	15.6	0,6-1,0
