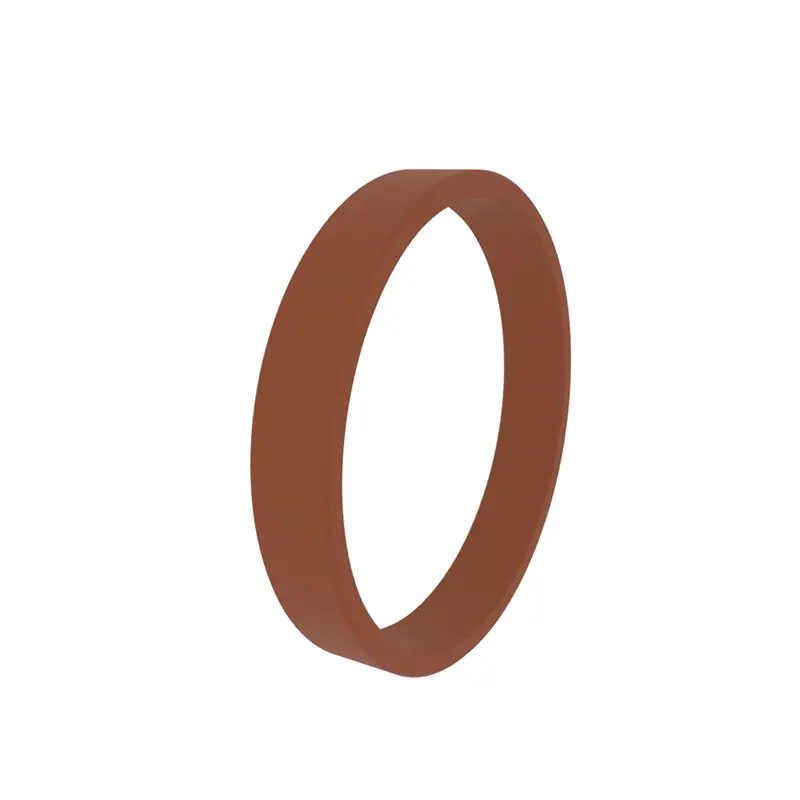

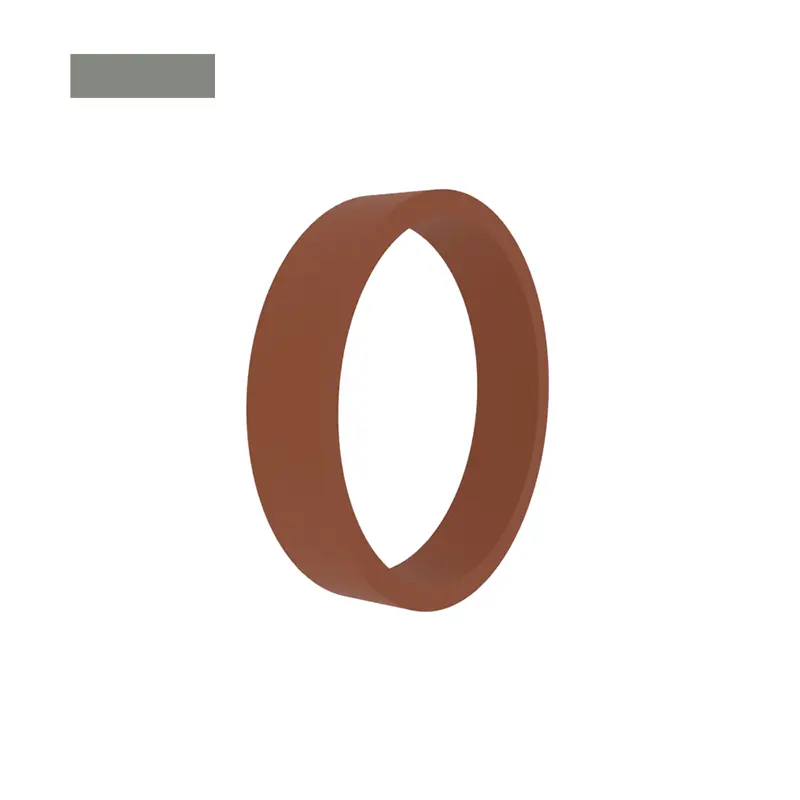

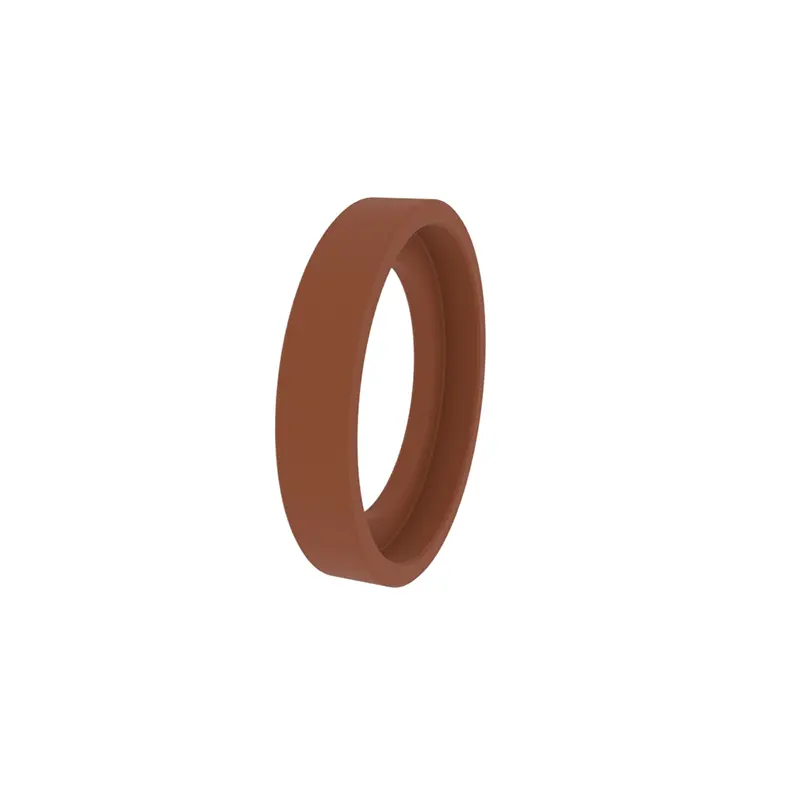

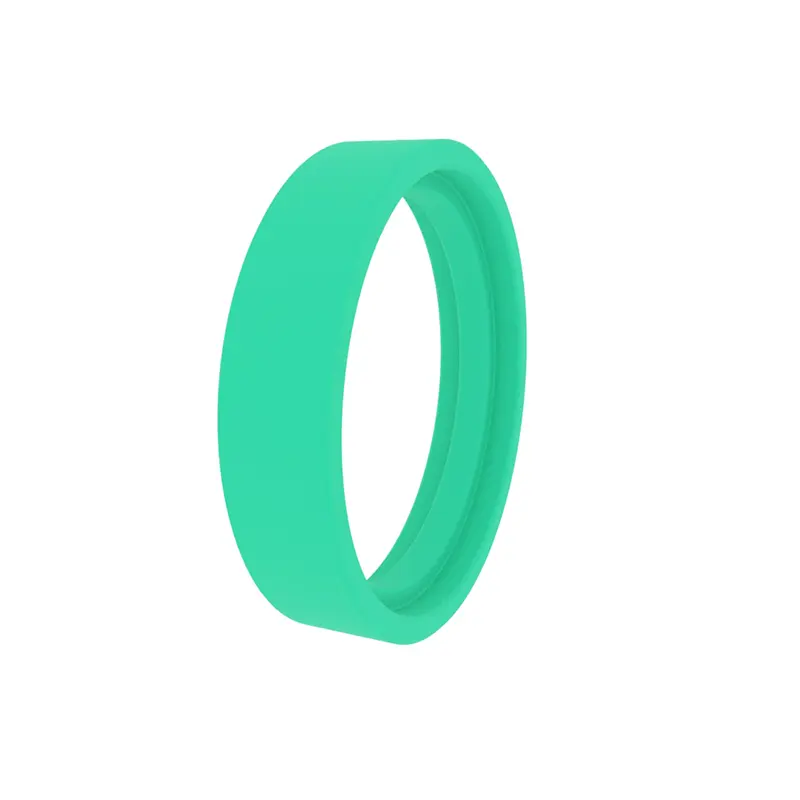

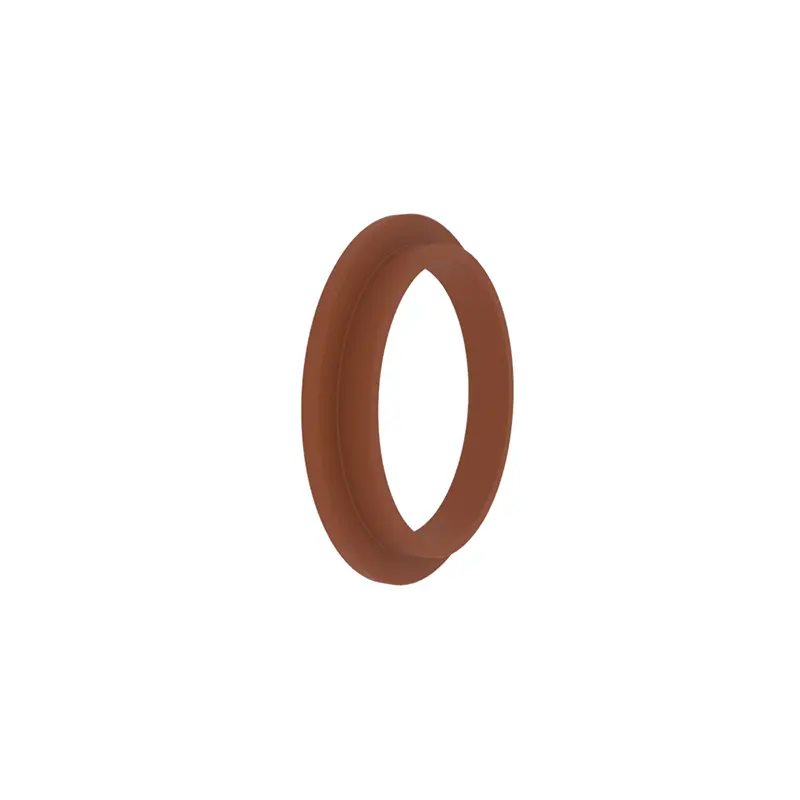

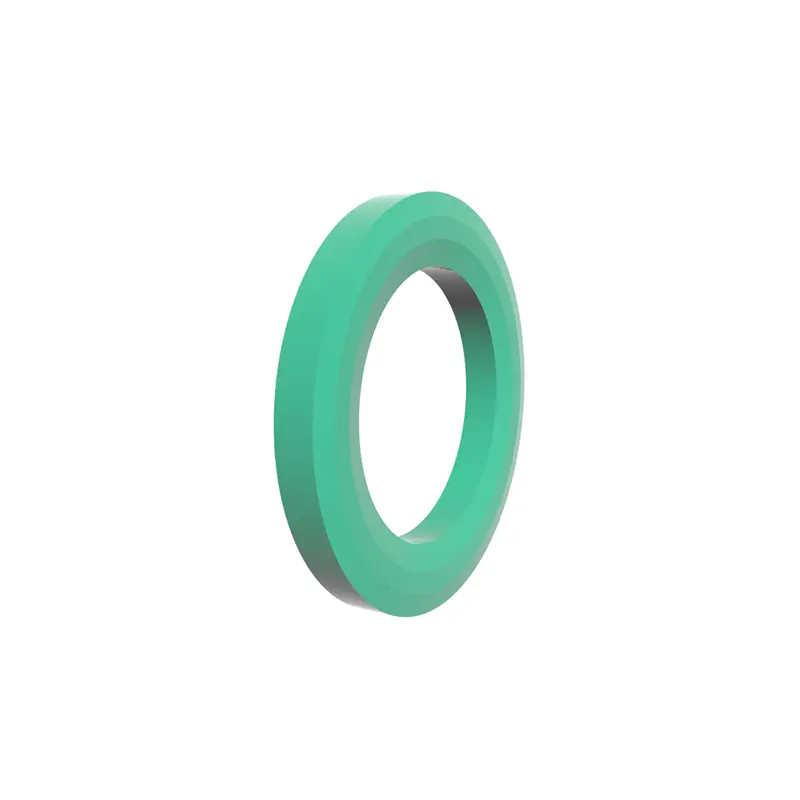

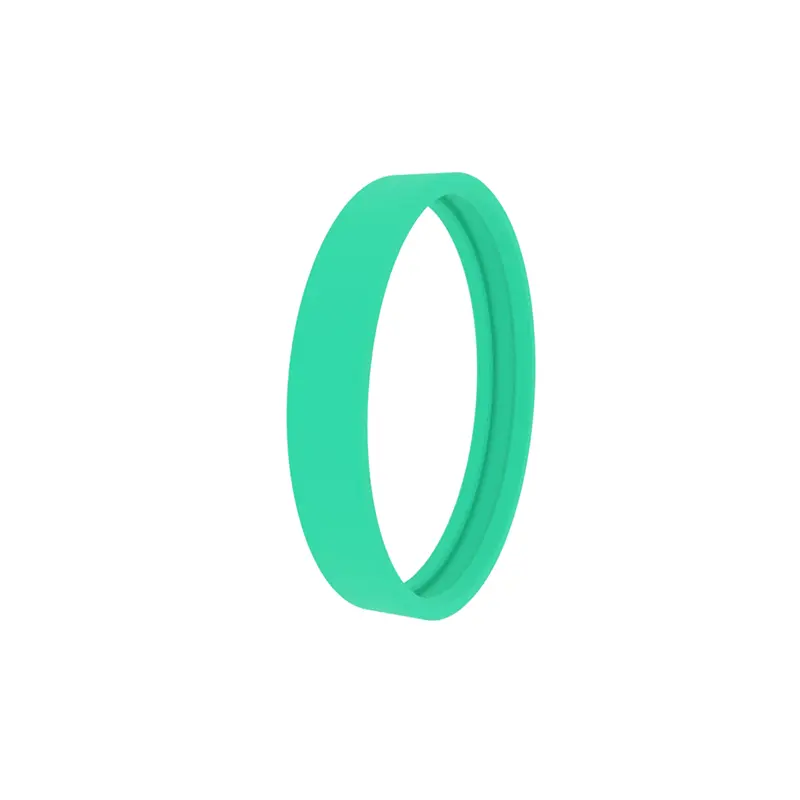

Il nostro anello di guida per guarnizioni di svolta è ampiamente utilizzata in cilindri idraulici, sistemi pneumatici, macchinari industriali e altri campi. Siamo in grado di fornire soluzioni personalizzate in base alle esigenze dei clienti per aiutare a migliorare l'efficienza del funzionamento delle apparecchiature e l'affidabilità della tenuta. Secondo diverse caratteristiche, abbiamo diviso l'anello di guida della tenuta in diverse serie di modelli.

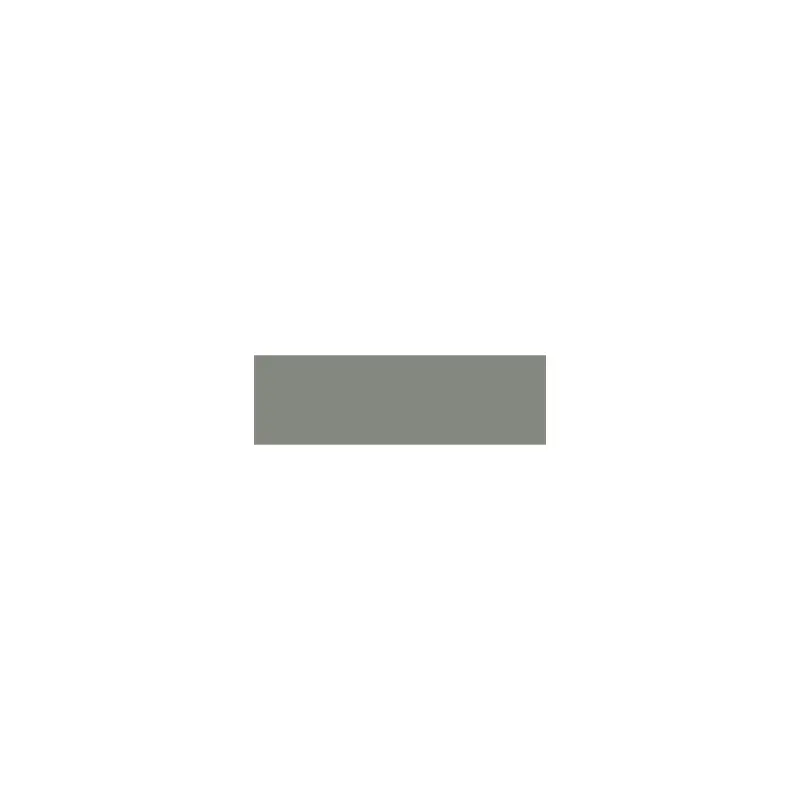

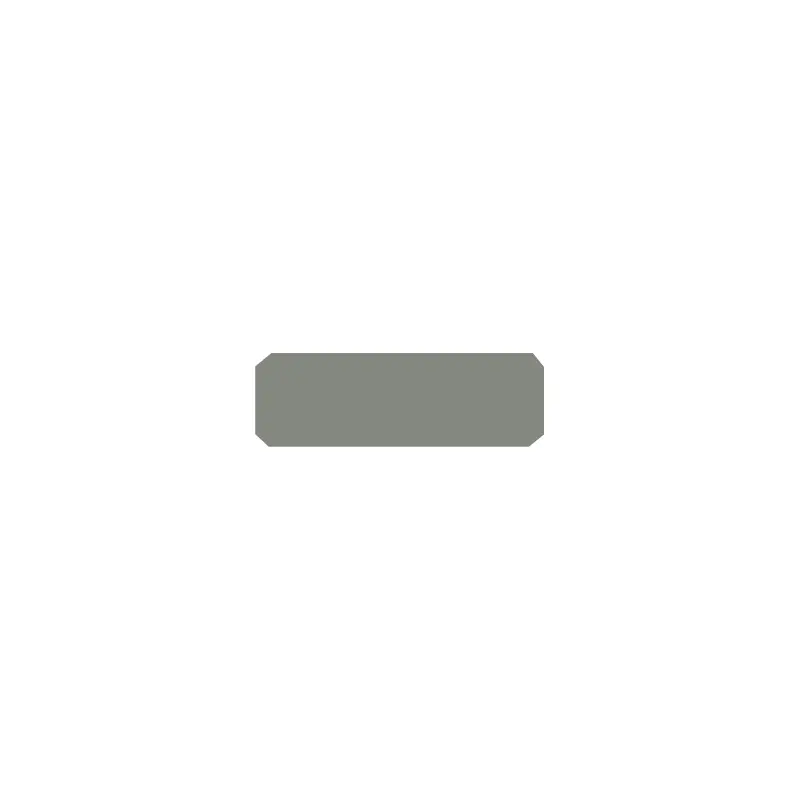

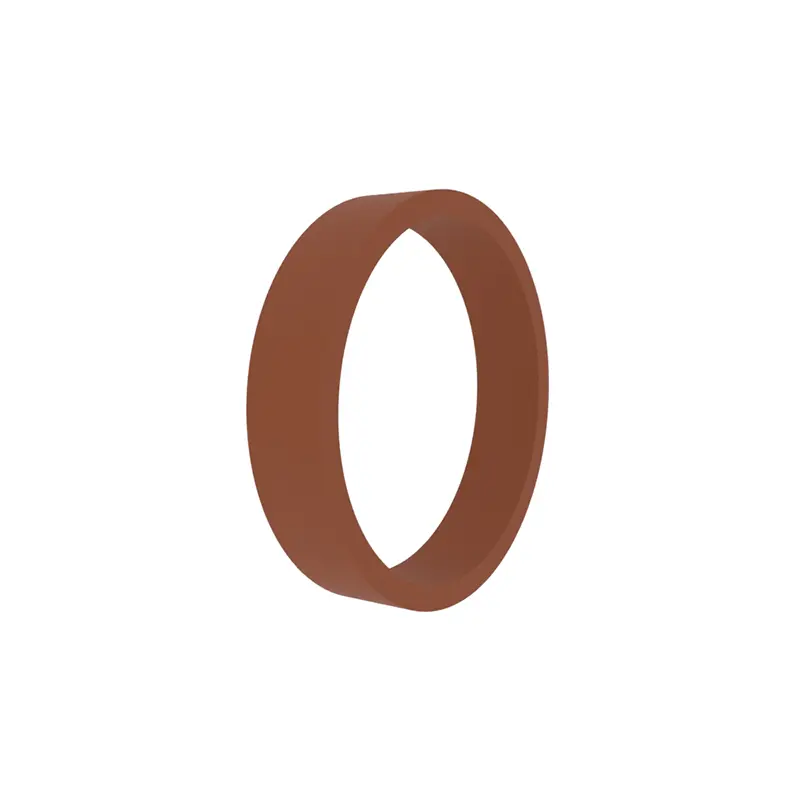

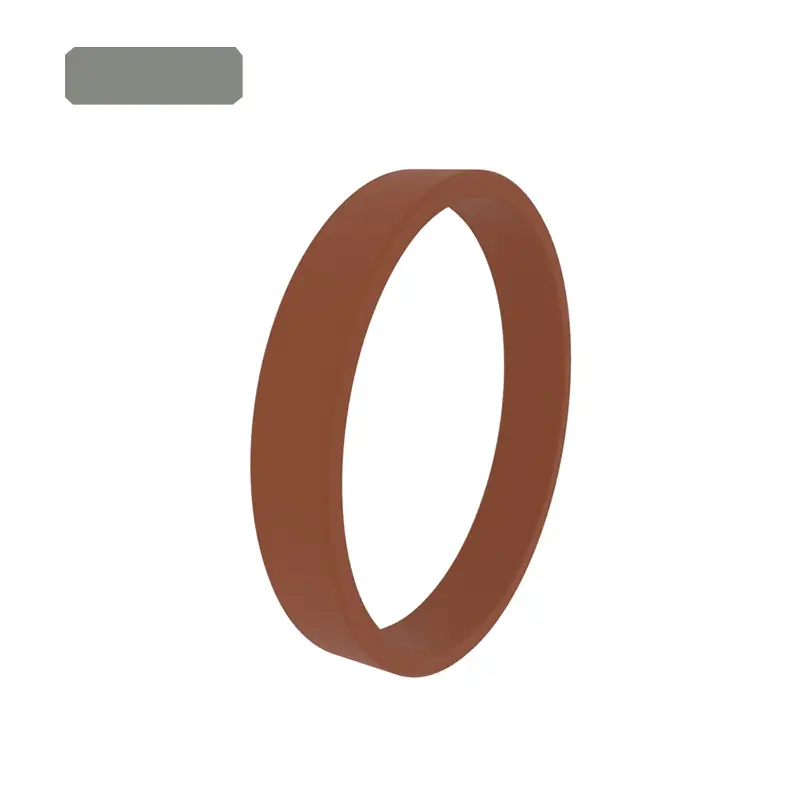

Gli anelli di guida standard RCF101, RCF102, RCFB102 sono adatti per le guide di cilindri a pistone e a pistoni. La maggior parte di loro deve essere aperta e installata in scanalature chiuse, oppure possono essere aperte.

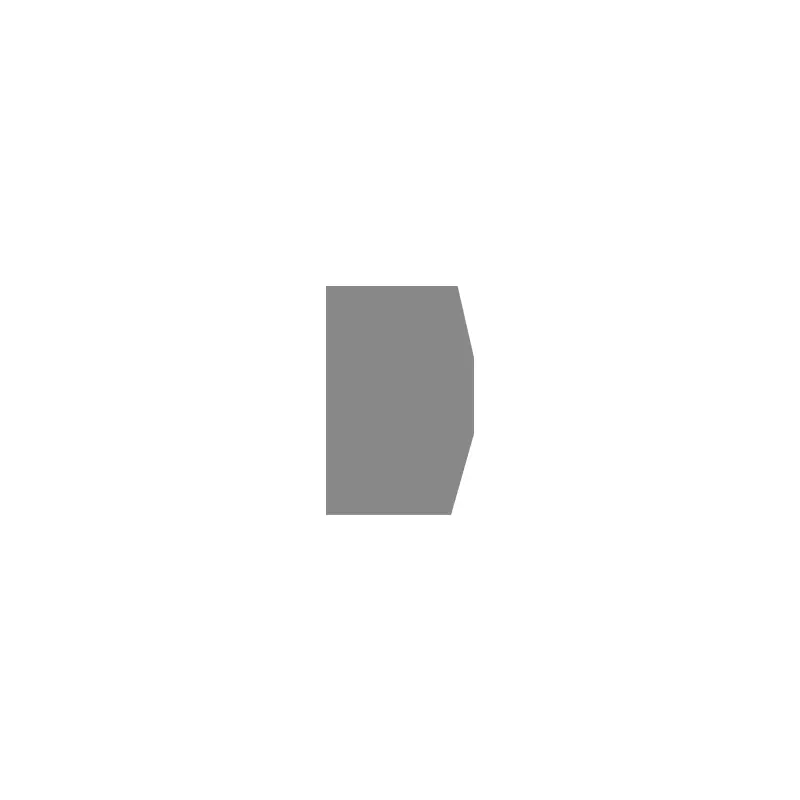

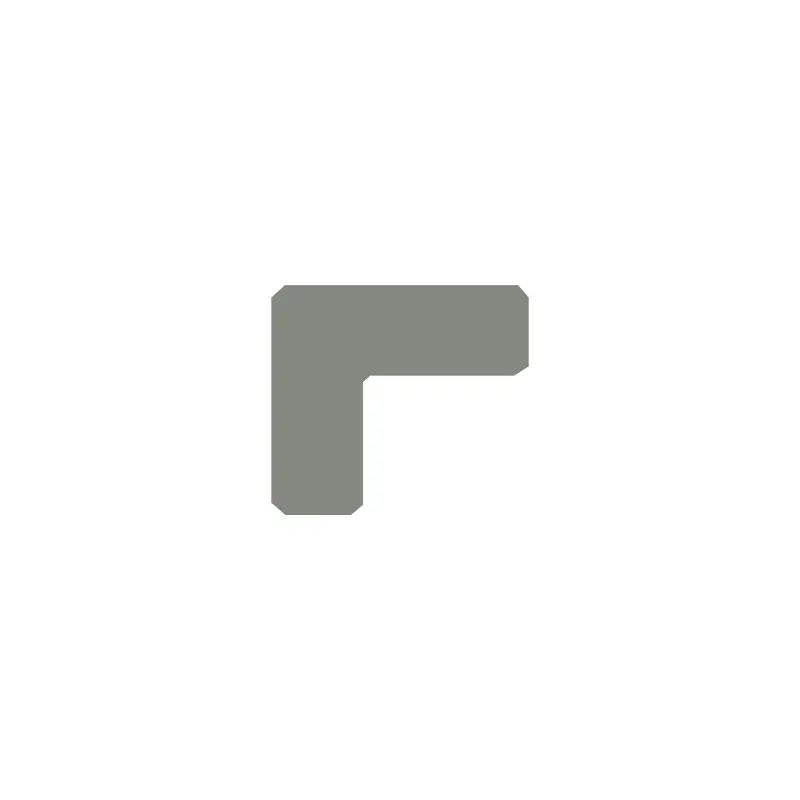

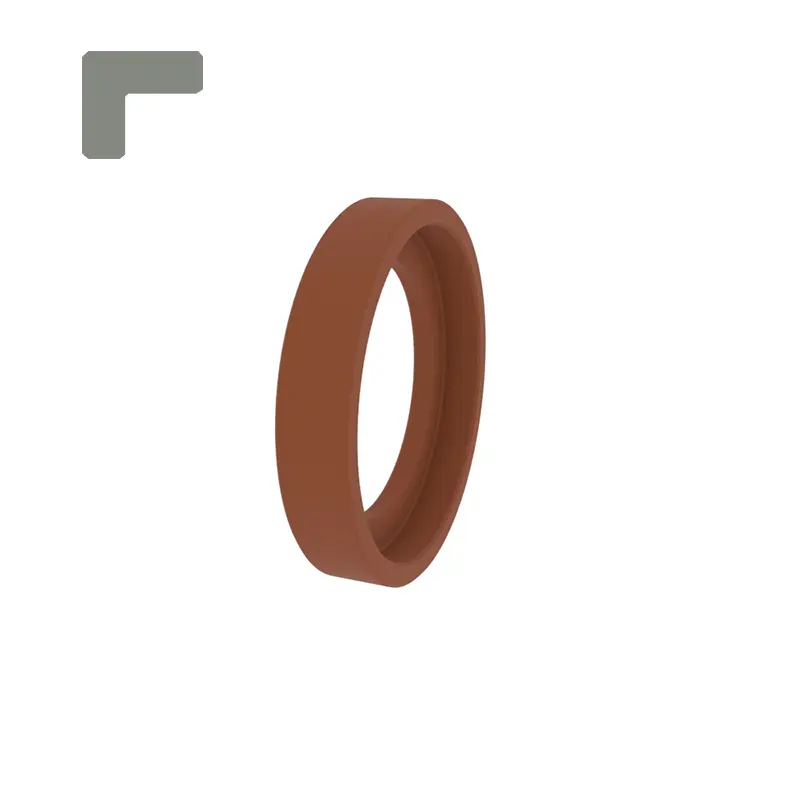

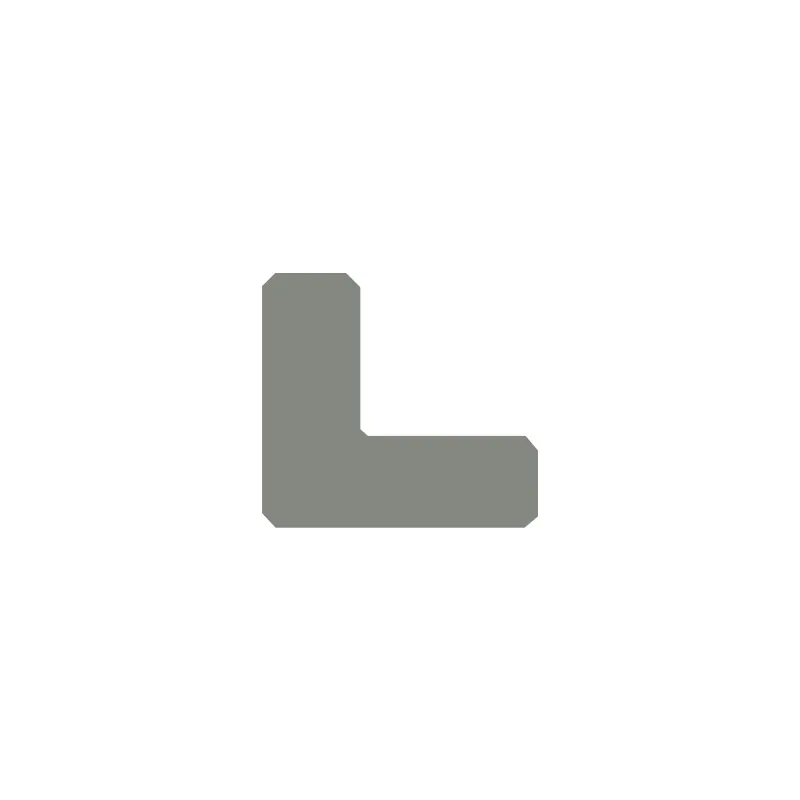

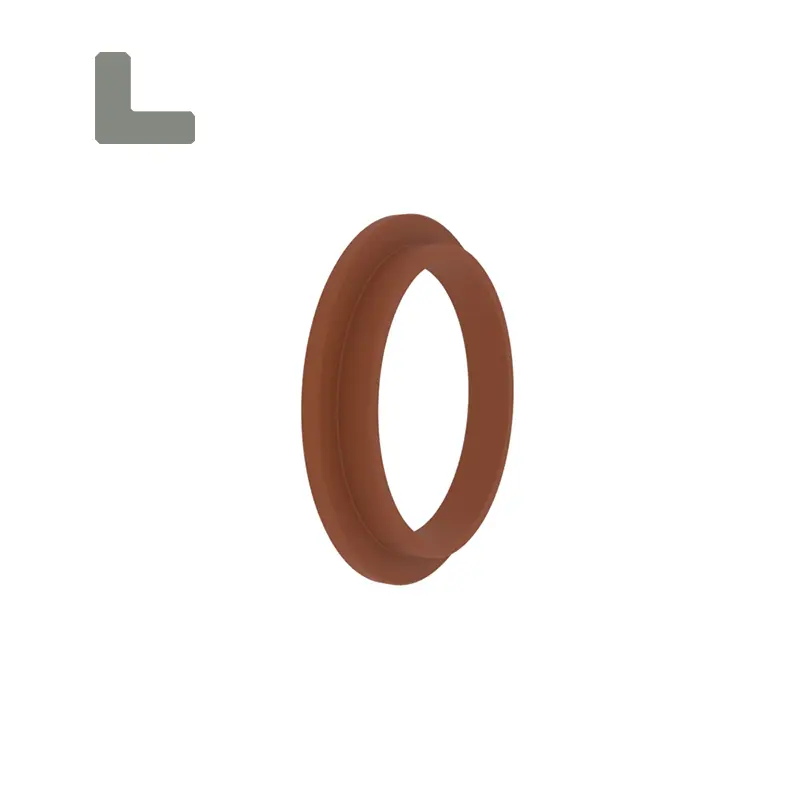

Gli anelli di guida standard RCF103, RCF104 sono adatti per le guide a pistone. Il design con gli angoli lo fa avere le funzioni degli anelli guida e degli anelli di sostegno. Può essere aperto o no.

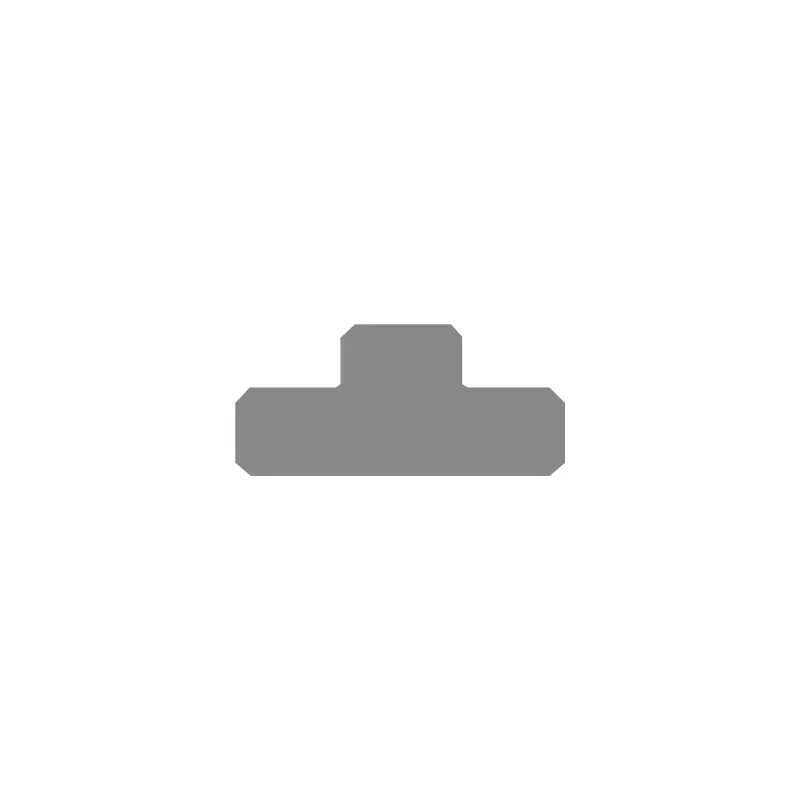

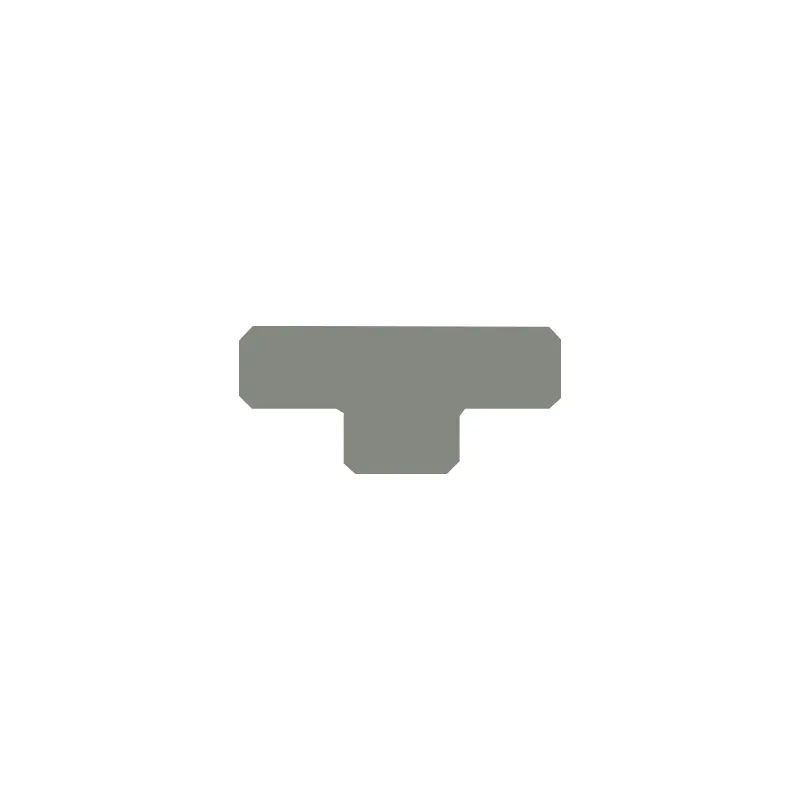

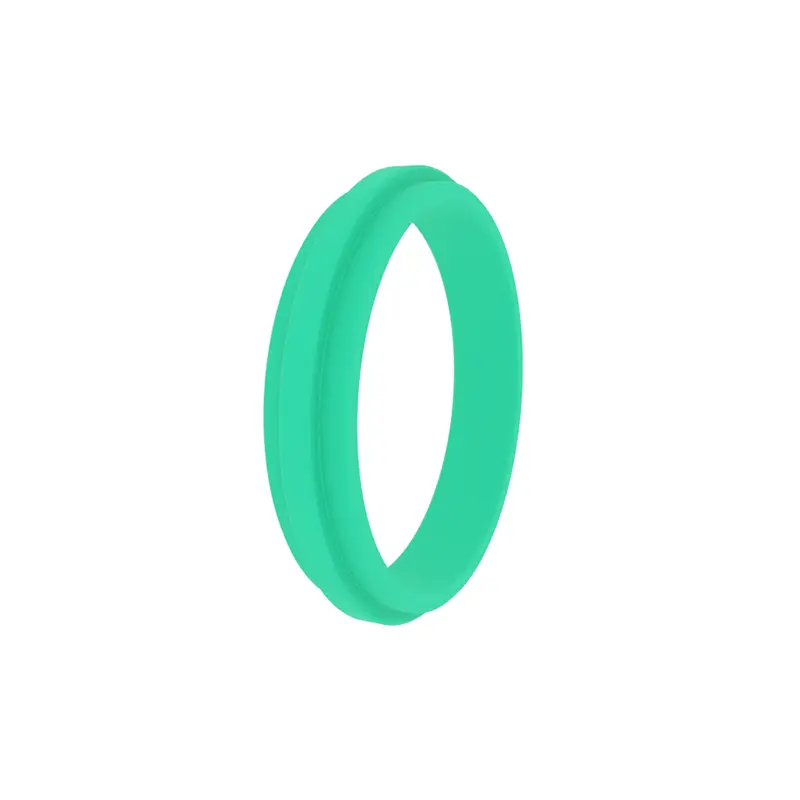

L'anello di guida standard RCF105 è adatto per le guide a pistoni. Ha un anello convesso sul diametro interno. Può essere aperto o no.

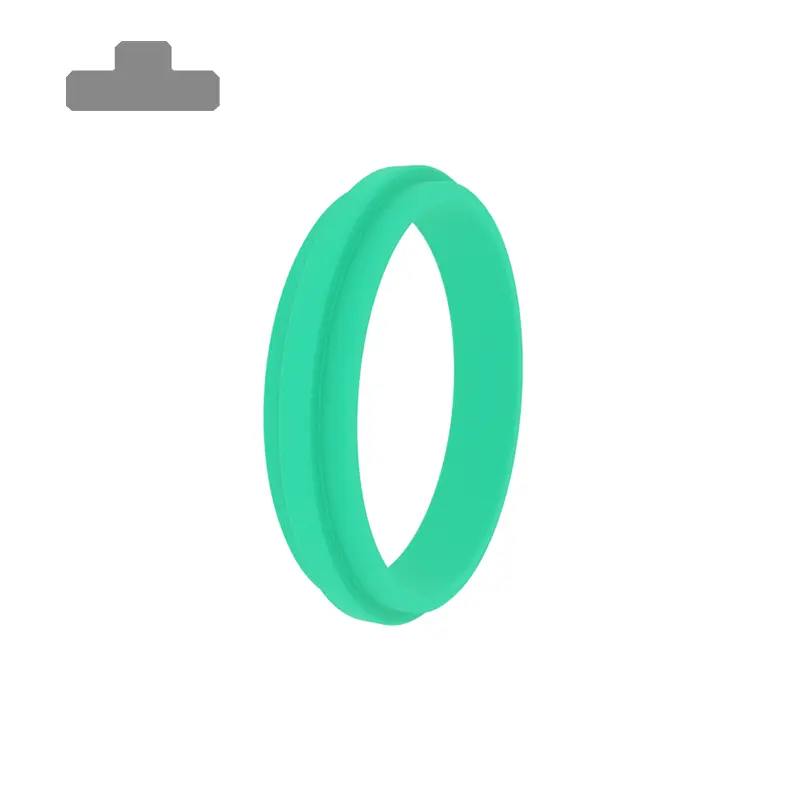

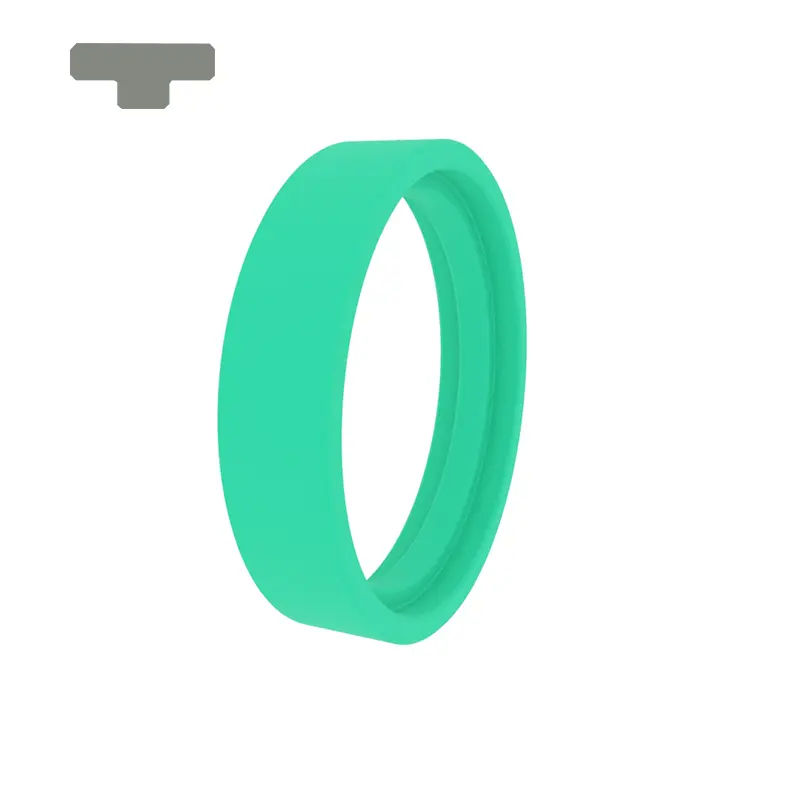

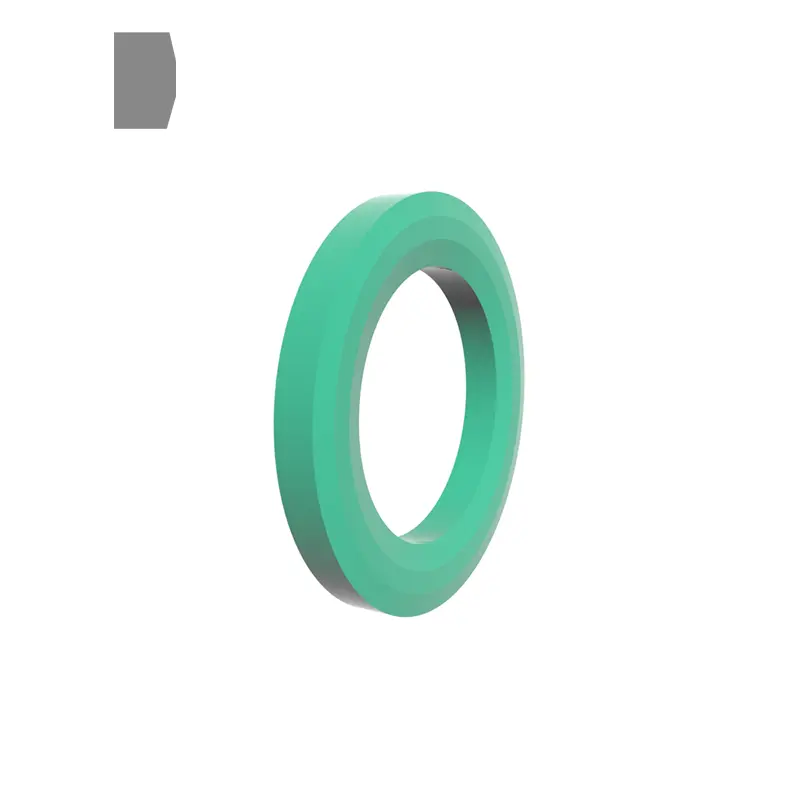

L'anello di guida standard RCF106 è adatto per le guide a canna a pistoni. Ha un anello convesso sul diametro esterno. Può essere aperto o no.

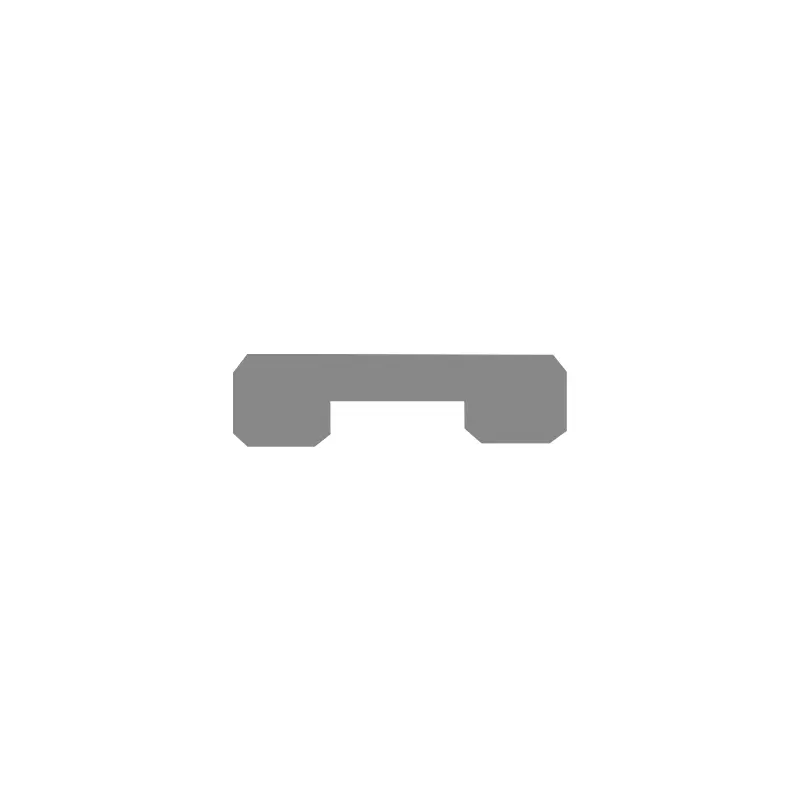

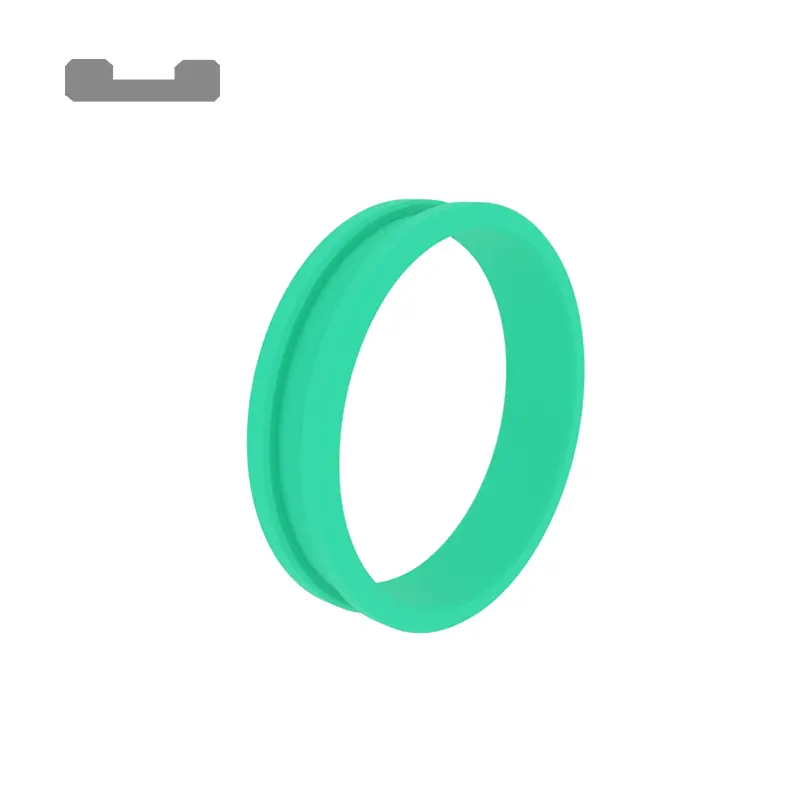

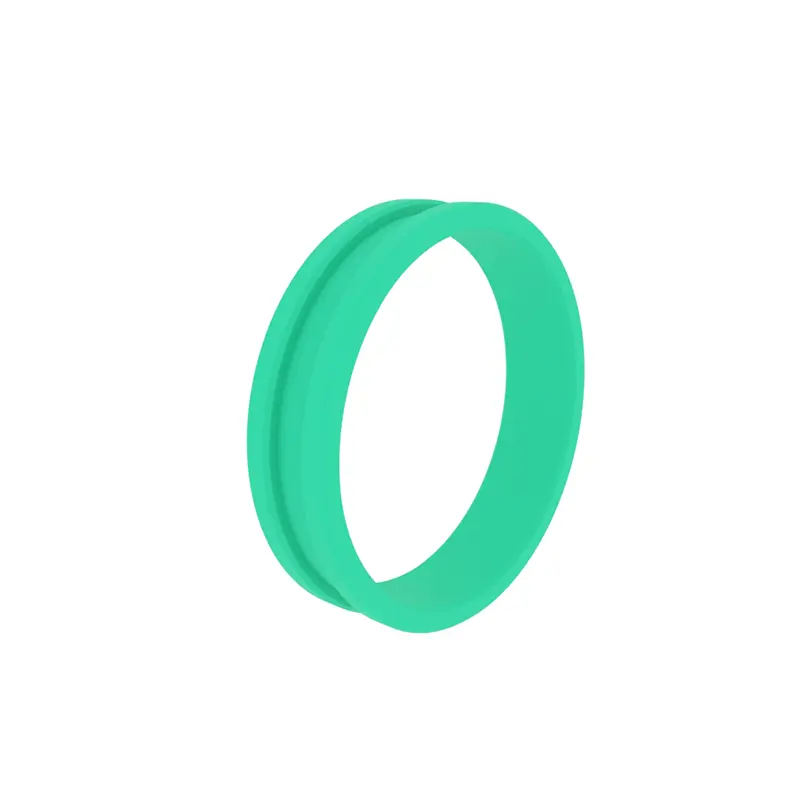

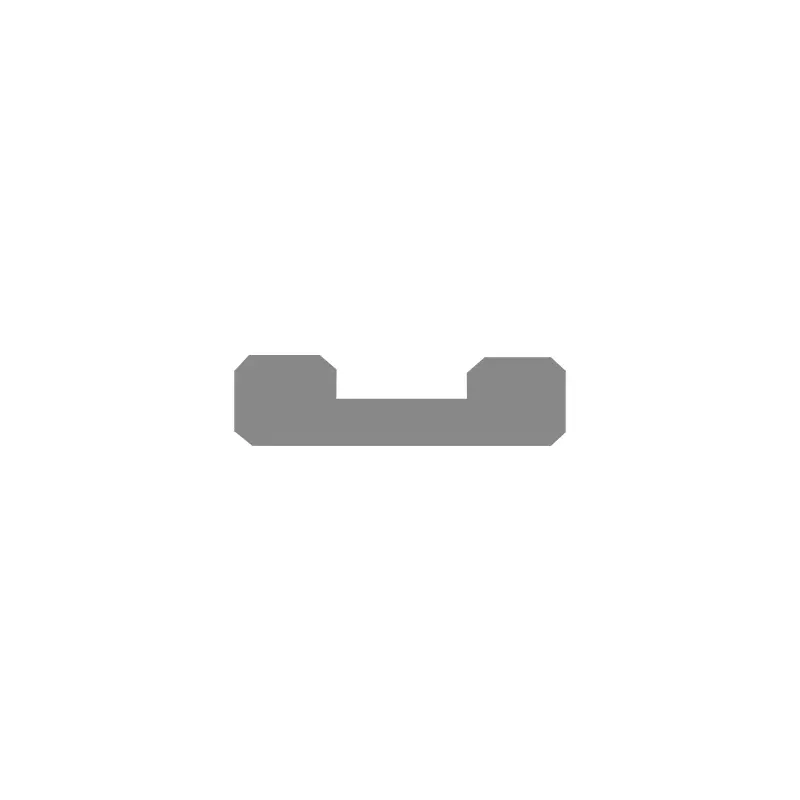

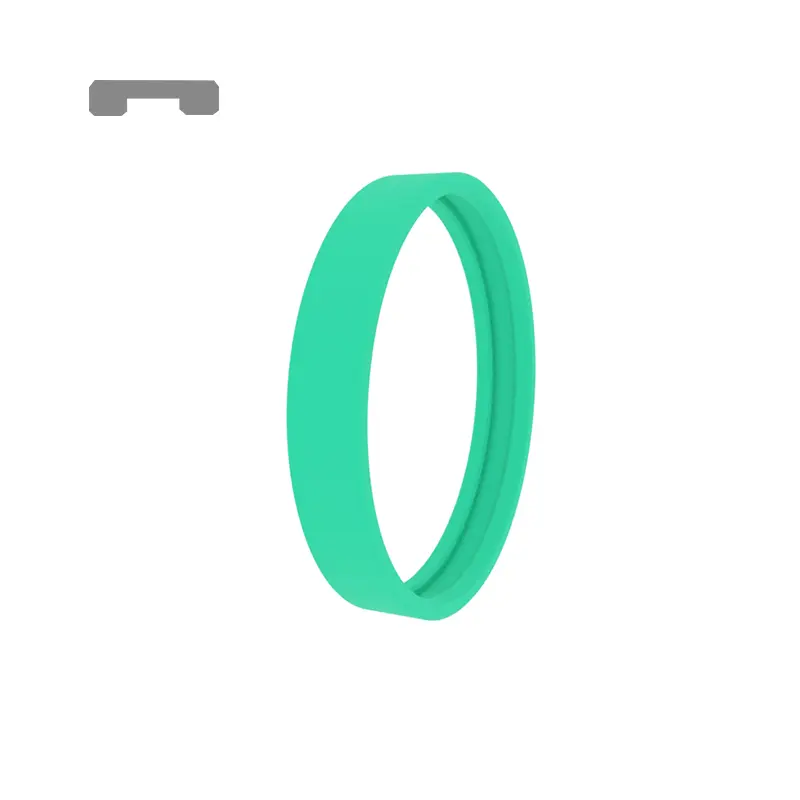

L'anello di guida standard RCF107 è adatto per le guide a pistoni. Ha una scanalatura sul diametro interno. Può essere aperto o no.

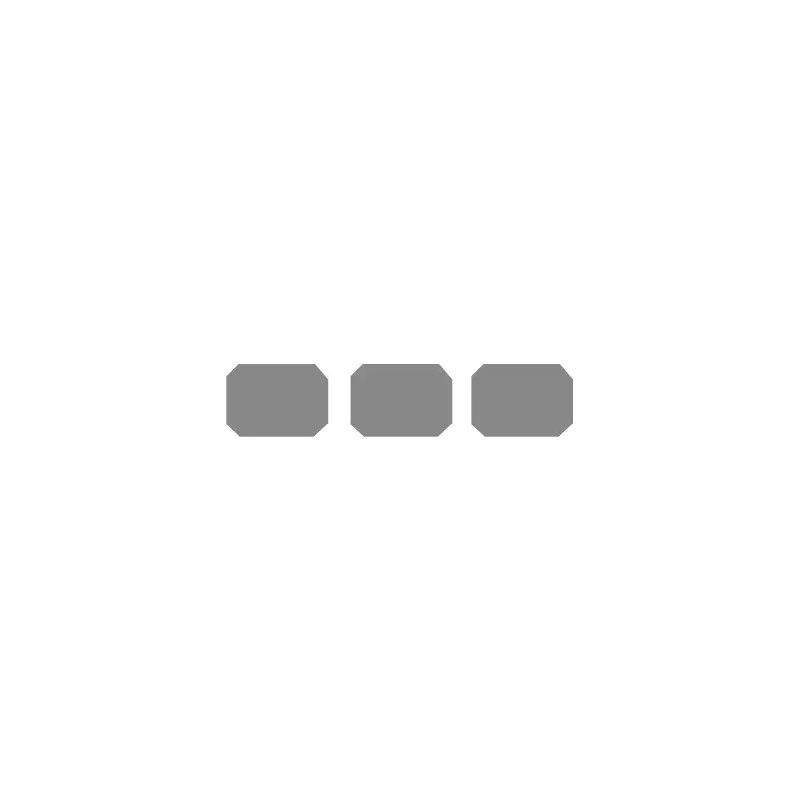

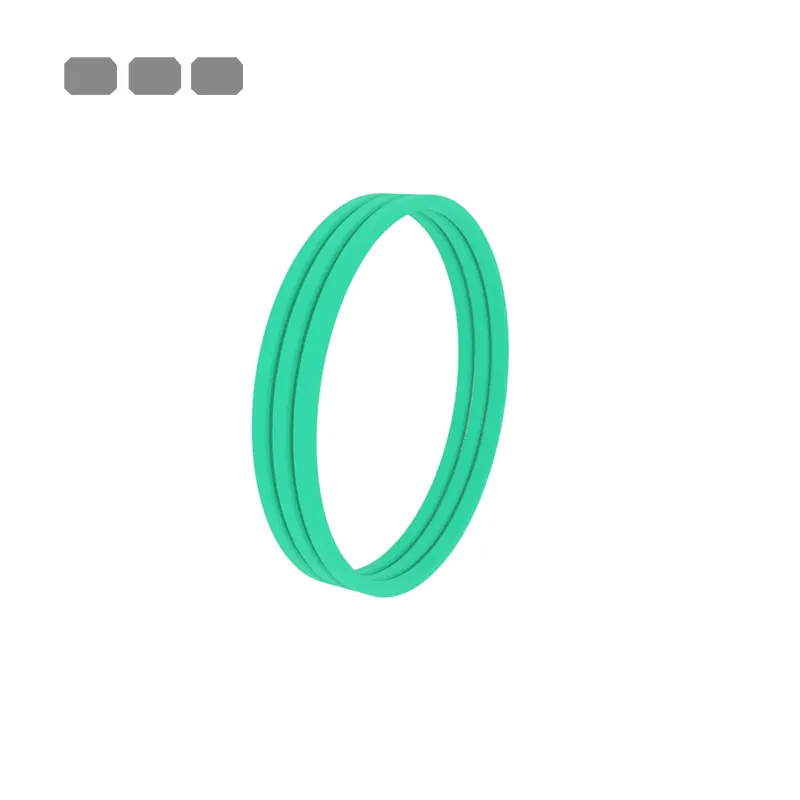

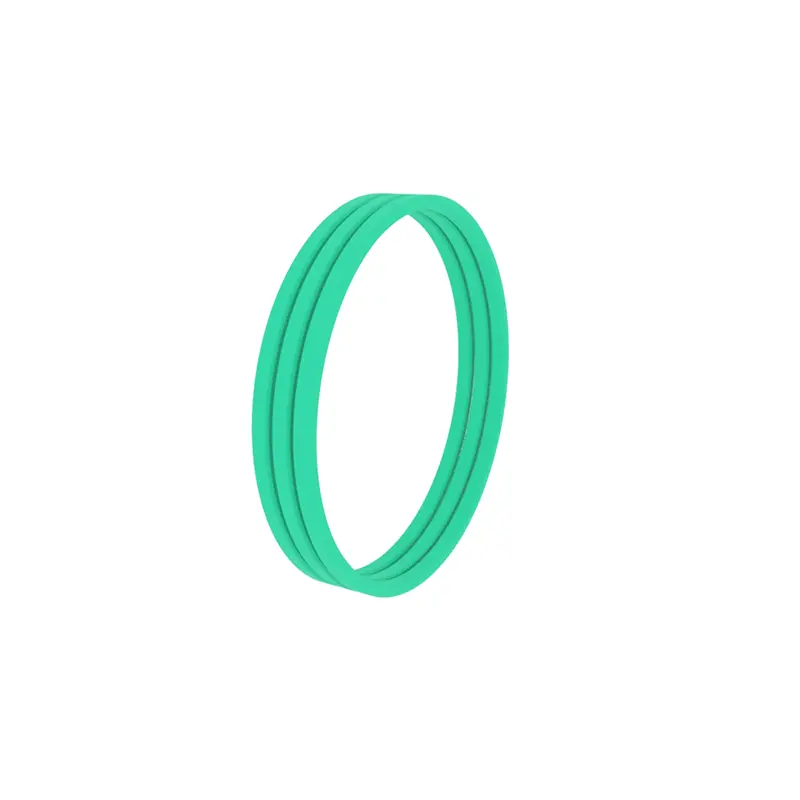

Anello guida standard RCF108, adatto alla guida dell'asta a pistoni, con scanalature sul diametro esterno, disponibili con o senza apertura.
Funzionalità e applicazioni del prodotto:
Caratteristiche del prodotto
L'anello di guida della tenuta di svolta, adatto per la scanalatura della cavità standard ISO10766, la corrispondenza in metallo-plastica, può impedire il "blocco" e "convulsioni", una forte capacità di carico e ancora elastico prima di raggiungere la temperatura fragile. I bordi dell'anello guida sono smussati per evitare che i bordi vengano schiacciati nello spazio generato dallo scambiamento semicircolare della scanalatura della cavità.
Applicazioni principali
Macchinari ingegneristici, macchinari agricoli, macchinari di stampaggio iniezione, piattaforme di carico e scarico, cilindri di supporto, veicoli industriali, presse, cilindri metallurgici.

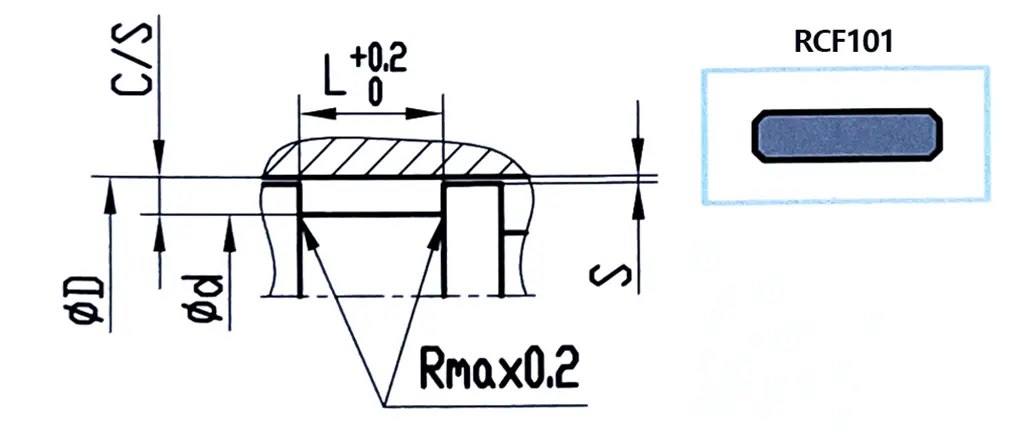

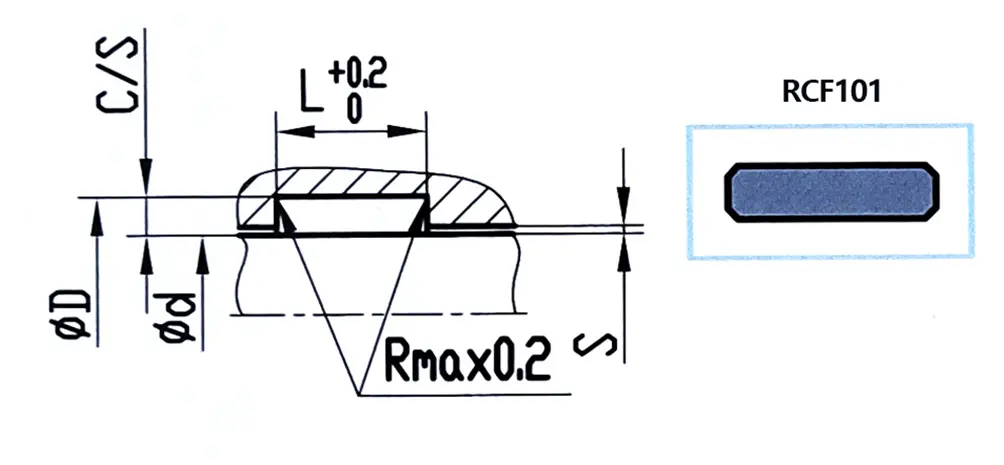

Esempio 1 del groove dell'anello guida per pistone
| Φd f8 | Φd H8 | L+0,2 | c/s | Clearance radiale s |
| 6-29.9 | Φd+3 | 4 | 1.5 | 0,20-0,3 |
| 30-49.9 | Φd+3 | 5.6 | 1.5 | 0,25-0,4 |
| 50-99.9 | Φd+5 | 9.7 | 2.5 | 0,30-0,6 |
| 100-799,9 | Φd+5 | 15 | 2.5 | 0,40-0,8 |
| 800-1000 | Φd+5 | 25 | 2.5 | 0,50-1.1 |
| > 1000 | Φd+8 | 25 | 4 | 0.60-1.2 |
Esempio 2 di un groove dell'anello guida a pistone
| Φd H8 | Φd f8 | L+0,2 | c/s | Clearance radiale s |
| 6-29.9 | Φd-3 | 4 | 1.5 | 0,20-0,3 |
| 30-49.9 | Φd-3 | 5.6 | 1.5 | 0,25-0,4 |
| 50-99.9 | Φd-5 | 9.7 | 2.5 | 0,30-0,6 |
| 100-799,9 | Φd-5 | 15 | 2.5 | 0,40-0,8 |
| 800-1000 | Φd-5 | 25 | 2.5 | 0,50-1.1 |
| > 1000 | Φd-8 | 25 | 4 | 0.60-1.2 |
Materiali
1. PTFE (per carichi medi e leggeri);
2. POM o PA (per carichi leggeri);
3. Resina fenolica + fibra in tessuto (per carichi pesanti)
Selezione della larghezza e numero dell'anello guida
La formula può essere utilizzata per determinare preliminariamente t = (f*f) / (d*pr)
T: larghezza dell'anello guida (mm), F: carico radiale massimo (N), F: fattore di sicurezza, PR: carico radiale massimo consentito (N/mm²), D: diametro del pistone o dell'asta del pistone (mm)
Esempio: d = 60mm, f = 40kn, pr = 90n/mm², f = 2, t = 40000*2/60*90 = 14,8 mm
L'opzione calcolata è quella di scegliere un anello di guida con una larghezza di t = 15 mm o due anelli di guida con una larghezza di 9,7 mm. Se vengono selezionati due anelli di guida con una larghezza di 9,7 mm, il fattore di sicurezza può essere aumentato a 2,6. Generalmente, il fattore di sicurezza raccomandato è F = 2

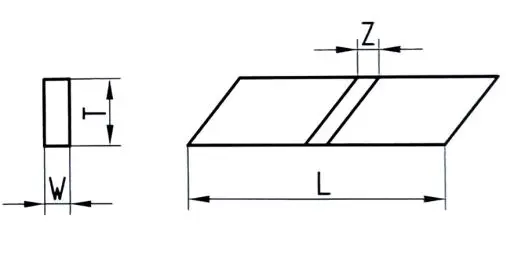

Determinazione della lunghezza del taglio
L = 3.14* (d -w) -k per pistone
L = 3.14* (d+w) -k per asta del pistone
K è la costante di temperatura, è selezionato 0,8 quando la temperatura è inferiore a 120 gradi e 2,0 viene selezionata quando la temperatura è superiore a 120 gradi.
Calcolo del divario di taglio z
|
|
Resina fenolica/pom | Ptfe |
| Per l'asta del pistone | 0,050 (φd+W) | 0,042 (φd+w) |
| Per pistone | 0,050 (φd-W) | 0,042 (φd-W) |
Tipo di incisione

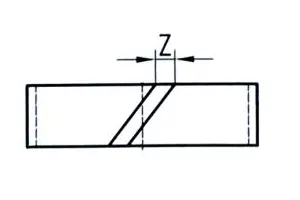

30 ° taglio smusso

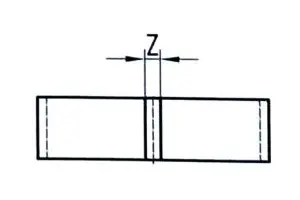

Taglia dritta (utilizzato principalmente per rotazione o oscillazione e scanalature non standard)

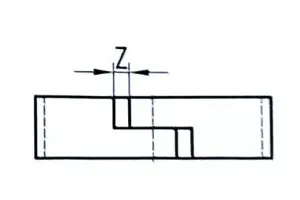

Incisione a forma di Z (ha anche una funzione di tenuta)
