Ci concentriamo sulle esigenze diversificate nel campo delle foche del pistone e forniamo soluzioni ad alte prestazioni che coprono tutti gli scenari di idraulica e pneumatica. La nostra linea di prodotti è divisa in ad azione singola e a doppio azione come nucleo, combinando l'innovazione dei materiali e l'ottimizzazione strutturale per affrontare le sfide di sigillatura dall'industria convenzionale a condizioni di lavoro estreme:
1. Highlights of Piston Seal Turning Seals Series:
Serie ad alta pressione e anti-estrusione: le serie RCK102/102R/104 sono progettate per l'alta pressione e la struttura di supporto è rafforzata per adattarsi a grandi spazi vuoti e scanalature strette. RCK109H/120/122 e altre guarnizioni combinate integrano gli anelli di guida ed elastomeri per sfondare il limite ad alta pressione 35MPa+, particolarmente adatto per i macchinari minerari e pesanti.
Adattabilità dinamica: RCK108/125/138 utilizza materiale tetrafluoroetilene per ottenere una tenuta stabile da una velocità estremamente bassa a velocità elevata (0,01 ~ 5 m/s) e le caratteristiche a bassa attrito sono adatte per l'idraulica di camminata e le attrezzature per lo stampaggio di iniezione di precisione.
Tolleranza all'ambiente estremo: RCK119/139 è dotato di materiale Mander Spring e PTFE, che è resistente alla corrosione e resistente alla asciugatura. L'ampia gamma di temperature di -40 ℃ ~ 200 ℃ copre reattori chimici, farmaceutici ad alta temperatura e linee di produzione asettica alimentare.
2. Design personalizzato del settore:
Manutenzione e modifica: RCK116/216 semplifica il processo di installazione e si adatta alle esigenze della vecchia riparazione del cilindro e della rapida sostituzione delle attrezzature di riempimento degli alimenti.
Isolamento a doppio mezzo: RCK144/145 ha una struttura a doppia labbro originale, che può sigillare contemporaneamente olio/acqua o gas/liquido misti liquidi, adatti a condizioni di lavoro complesse.
Ottimizzazione a breve ictus: RCK103/143 migliora la stabilità di incorporamento attraverso il precarico dell'o-ring per evitare il rischio di perdite nei cilindri idraulici a colpo corto.
3. Vantaggi della tecnologia principale:
Scienza dei materiali: il design di stoccaggio dell'olio Lip (RCK205) in poliuretano estende la vita di pneumatica senza lubrificazione e il tetrafluoroetilene (RCK108) tiene conto sia della resistenza all'usura che della resistenza chimica.
Innovazione strutturale: anelli di guida back-to-back (RCK101), supporto ant-twist ad anello (RCK120) e altri design assicurano la durata dei sigilli sotto vibrazioni e carichi eccentrici.
Ci impegniamo a fornire soluzioni integrate "resistenti alle indicazioni di guarnite" per oltre 20 industrie come macchinari minerari, attrezzature per lo stampaggio a iniezione e dispositivi medici, bilanciamento dei costi e delle prestazioni con moduli standardizzati e servizi personalizzati, aiutando i clienti a ridurre i costi di manutenzione e migliorare l'affidabilità delle attrezzature.
Funzionalità e applicazioni del prodotto:
Le guarnizioni della guarnizione del pistone sono adatte per cilindri e cilindri idraulici, cilindri idraulici standard e macchinari idraulici a piedi. Le principali applicazioni includono macchinari di costruzione, macchinari agricoli, gru e cilindri standard.
Se utilizzato nel settore chimico, viene generalmente utilizzato per cilindri veloci e macchinari di posizionamento. Può anche essere utilizzato nell'industria alimentare, nell'industria farmaceutica e negli accumulatori.
Vantaggi
Le guarnizioni della guarnizione del pistone sono incorporate stabilmente nella scanalatura, con buone prestazioni di tenuta dinamica e statica, senza necessità di anelli guida aggiuntivi, bassa attrito, nessun fenomeno di scorrimento idraulico, elevata resistenza all'usura, buona prestazione anti-estrusione, buona conduttività termica, ampia gamma di temperature applicabili e capacità di ritorno residuo in condizioni dinamiche.

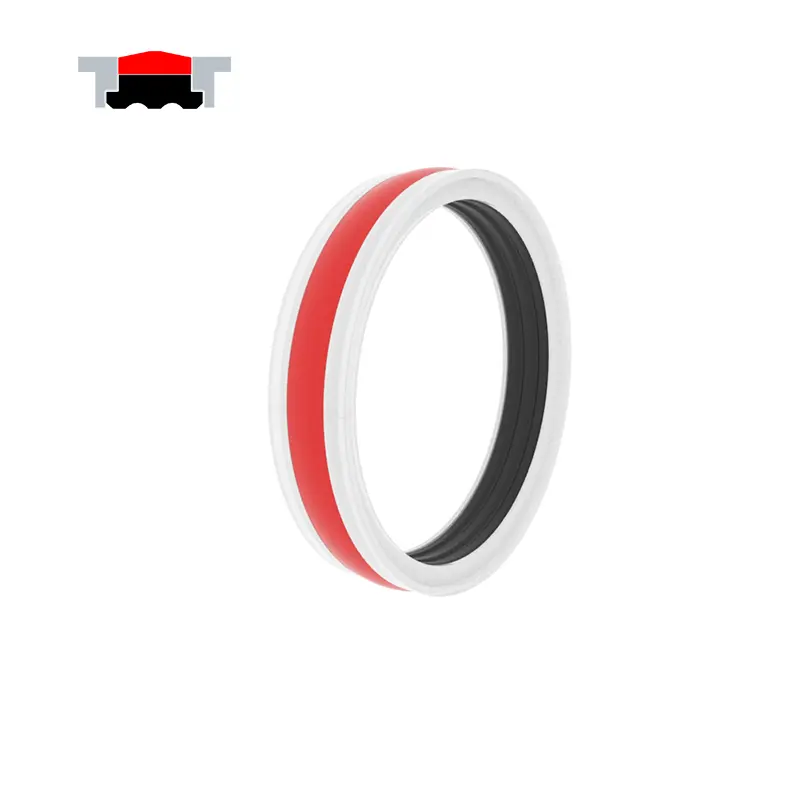

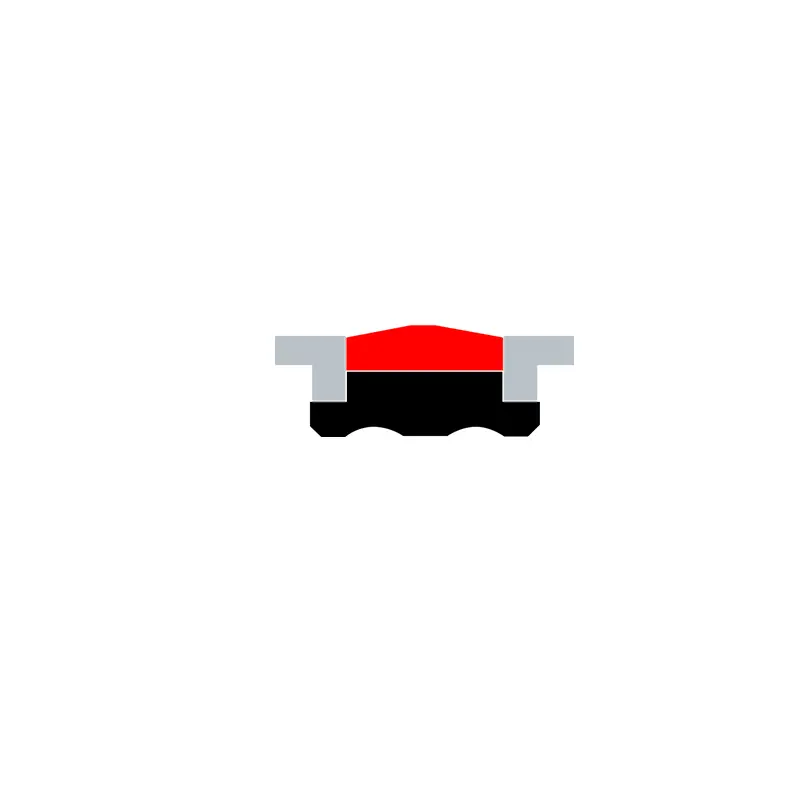

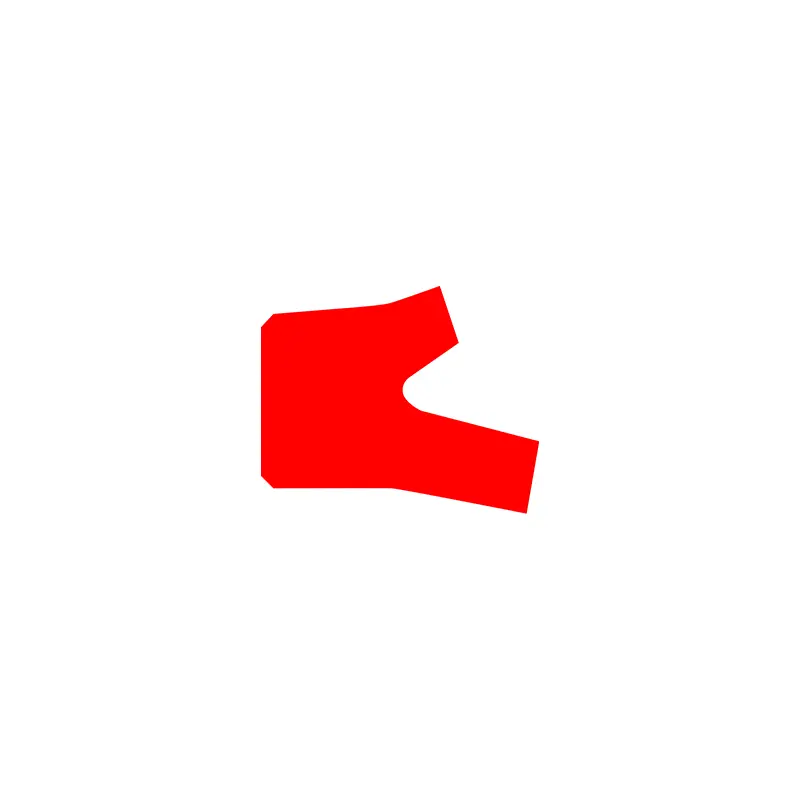

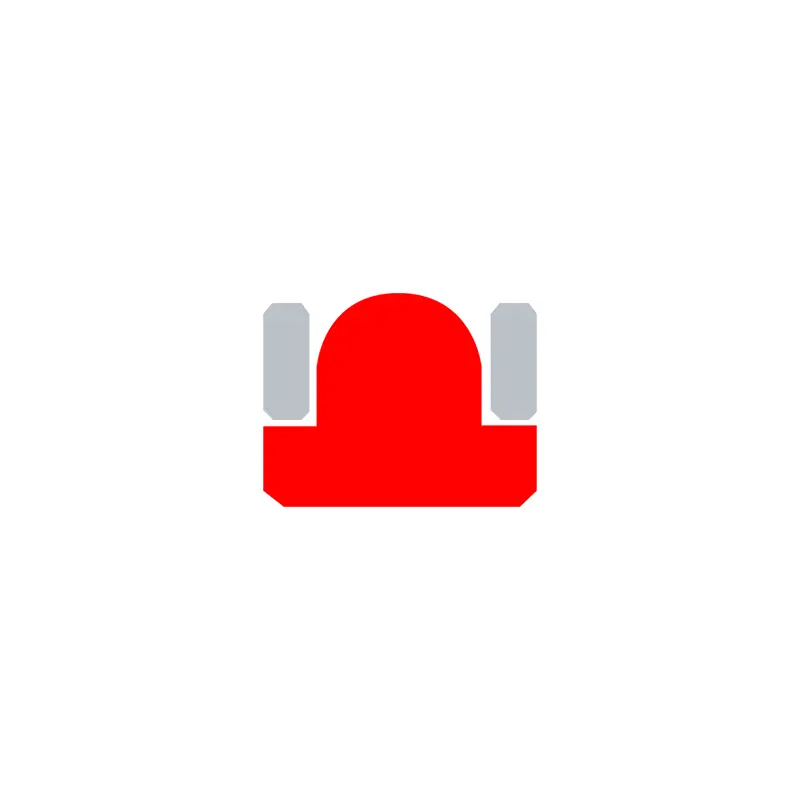

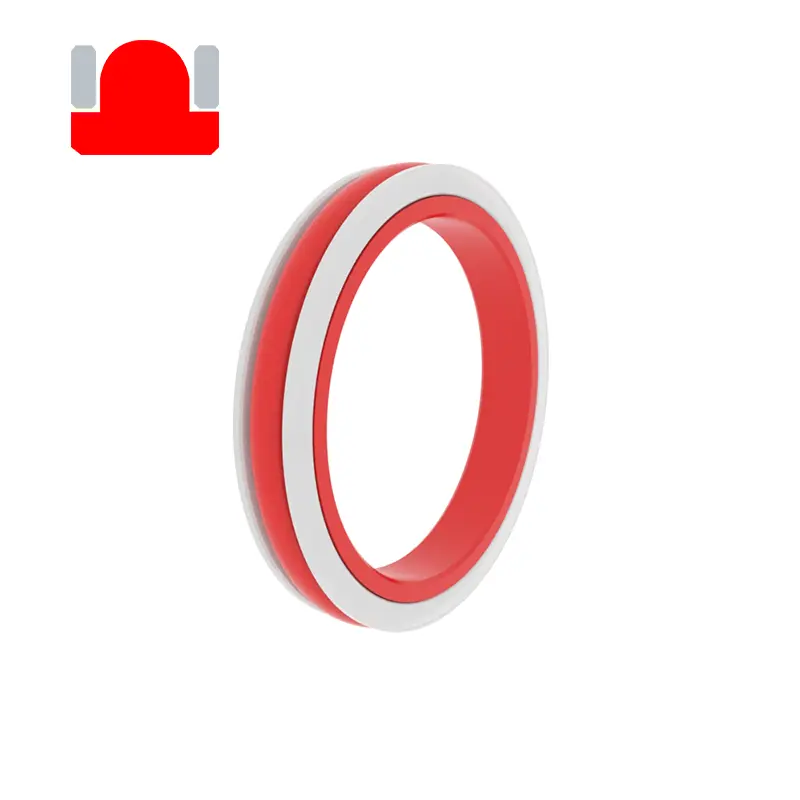

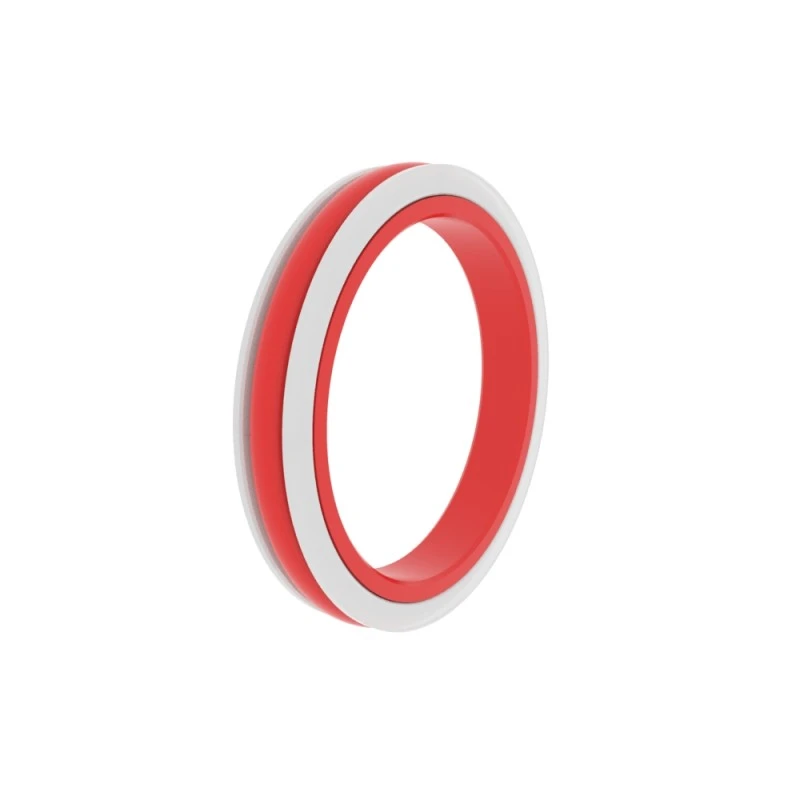

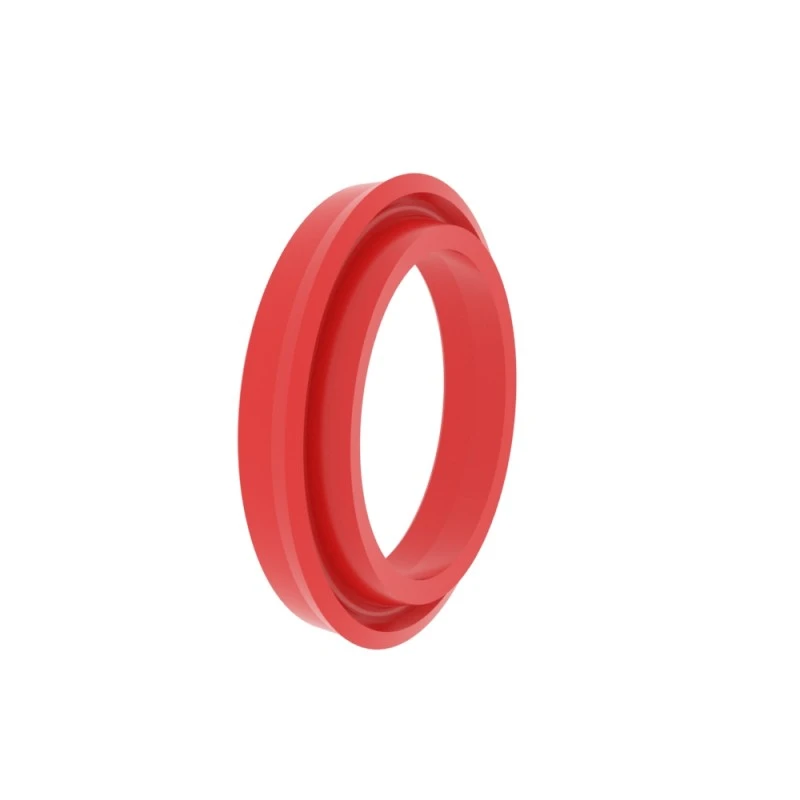

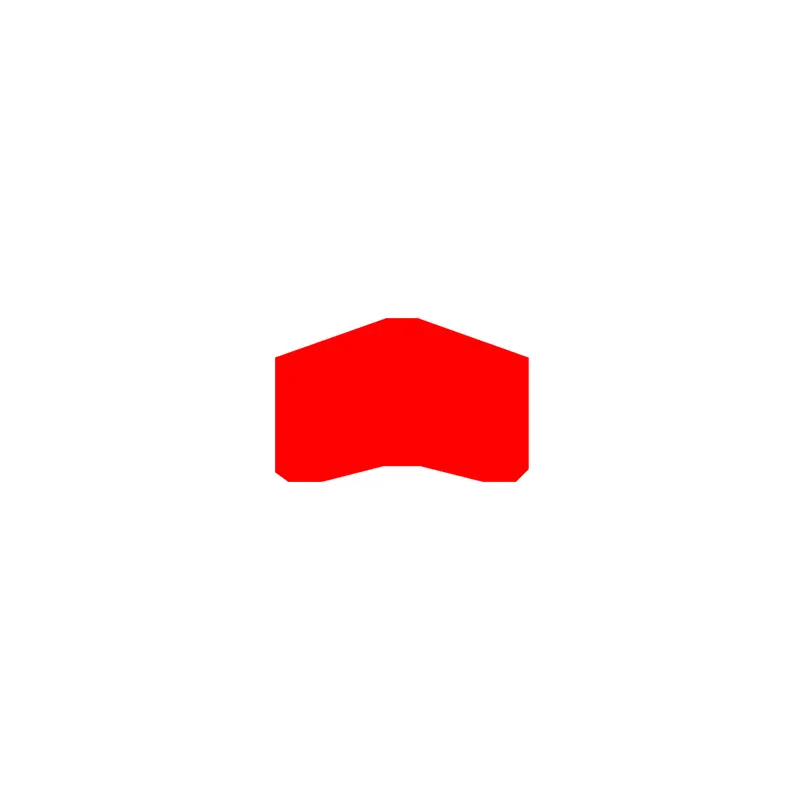

RCK101

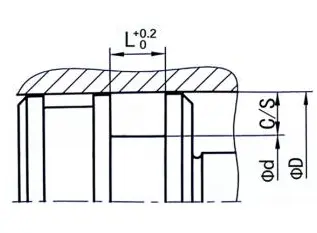

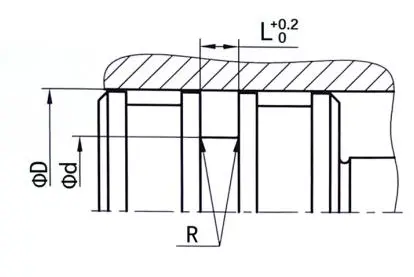

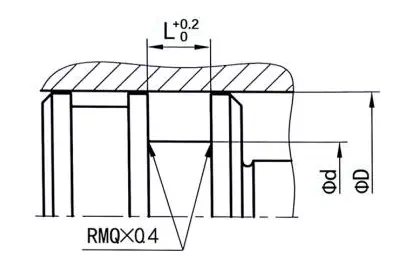

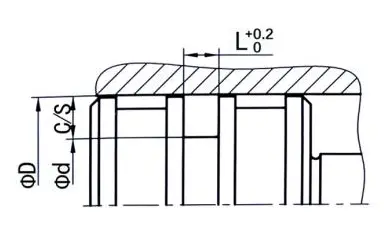

Dimensione dell'ordine
Φd ...... diametro esterno
Φd ...... diametro interno
L ...... larghezza della scanalatura
|
Finitura superficiale |
R tmax (μm) |
RA (μm) |
|
Guarni di gomma/poliuretanica abbinati a scorrimento scorrevole Sollegamenti di PTFE per corrispondenza scorrevole |
≤2,5
≤2 |
≤0.1-0.5
≤0,05-0.3 |
|
Groove Bottom Strano di scanalatura |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Rapporto di lunghezza del supporto del profilo TP |
50%-95% |
|
|
Tolleranza |
|
|
Φd |
H10 |
|
Φd |
H9 |
Esempio di ordinazione
Modello: RCK101
Dimensione della scanalatura: 100x84x10
Materiale: RC-PU-H

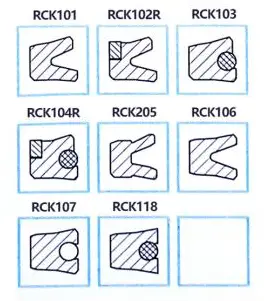

Tipo di tenuta: RCK101, RCK102, RCK103, RCK104, RCK105, RCK205, RCK106, RCK107, RCK108, RCK118, RCK127
Applicazione principale: adatto per cilindri idraulici e pneumatici
Vantaggi: è stabile quando incorporato nella scanalatura, ha eccellenti prestazioni di tenuta dinamica e statica, è applicabile a un ampio intervallo di temperatura e ha una forte capacità di ritorno del petrolio residuo in condizioni dinamiche.
Materiale: poliuretano, gomma
|
Esempi di groove sigilla |
Le seguenti sono le dimensioni della scanalatura standard (è possibile produrre guarnizioni di polvere di qualsiasi dimensione all'interno della gamma di dimensioni) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
Gap massima di estrusione |
|||
|
100 bar |
250 bar |
400 bar |
|||||||
|
5-24.9 |
Φd-8 |
6 |
4 |
0.5 |
0.35 |
0.25 |
|||
|
25-49.9 |
Φd-10 |
7 |
5 |
0.5 |
0.35 |
0.25 |
|||
|
50-74.9 |
Φd-12 |
8 |
6 |
0.5 |
0.35 |
0.25 |
|||
|
75-149.9 |
Φd-16 |
10 |
8 |
0.5 |
0.35 |
0.25 |
|||
|
150-299.9 |
Φd-20 |
12 |
10 |
0.5 |
0.35 |
0.25 |
|||
|
300-500 |
Φd-24 |
18 |
12 |
0.5 |
0.35 |
0.25 |
|||
|
500-750 |
Φd-30 |
20 |
15 |
0.6 |
0.40 |
0.30 |
|||
|
＞ 750 |
Φd-40 |
26 |
20 |
0.7 |
0.45 |
0.35 |
|||

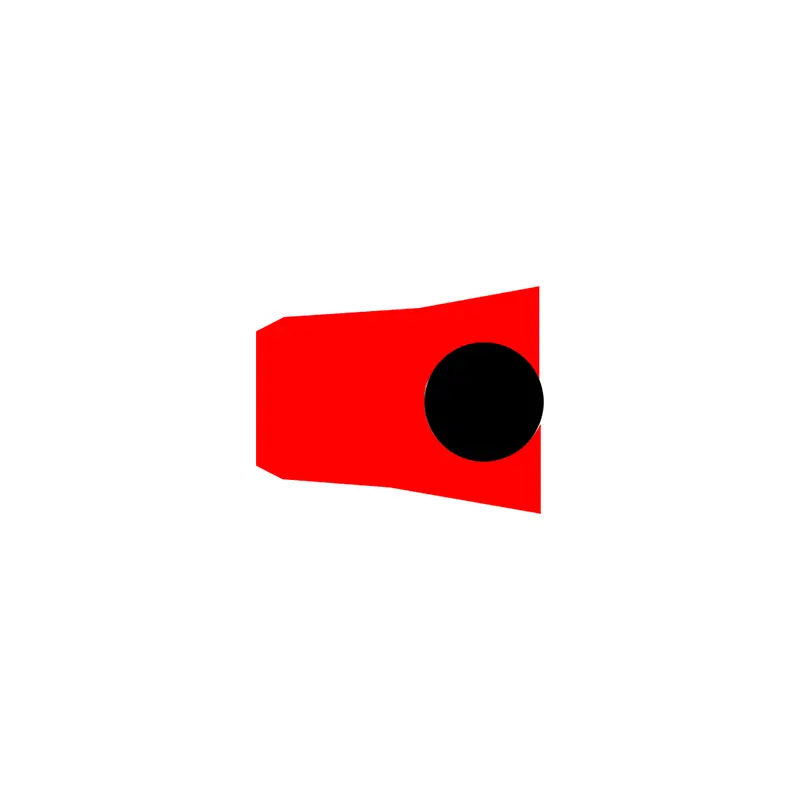

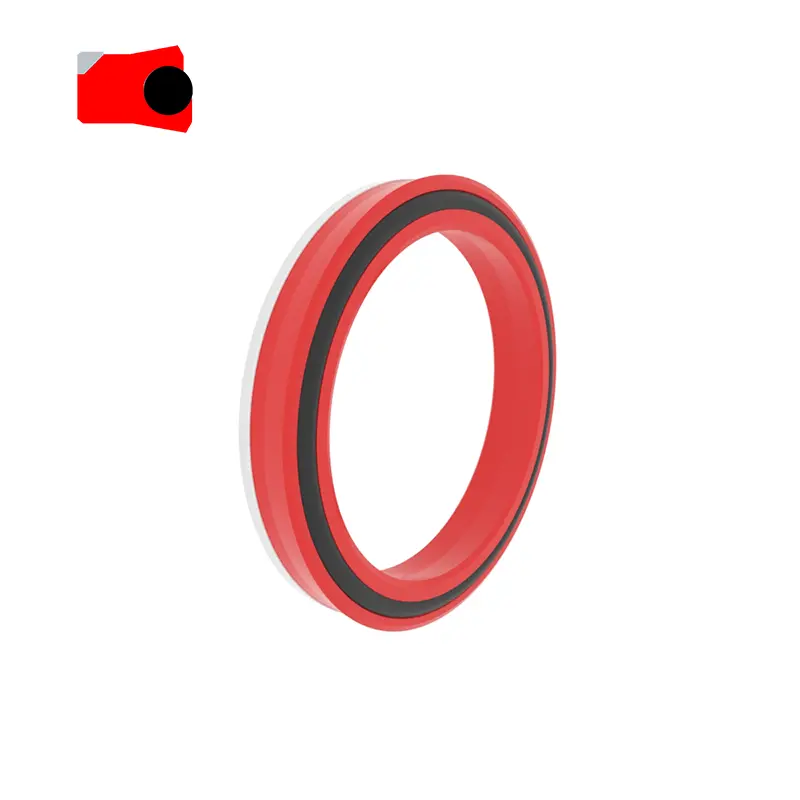

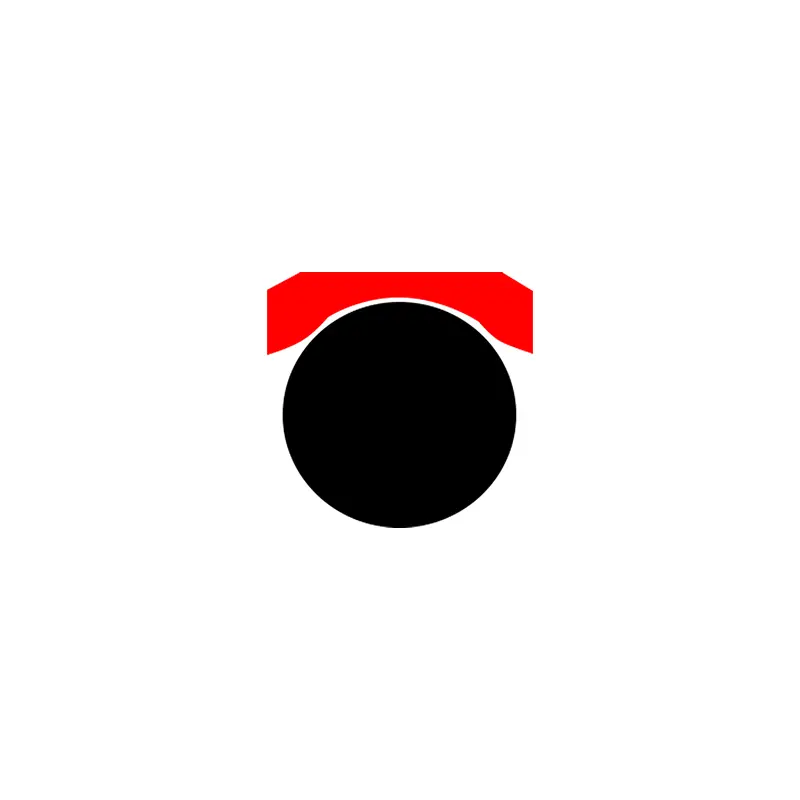

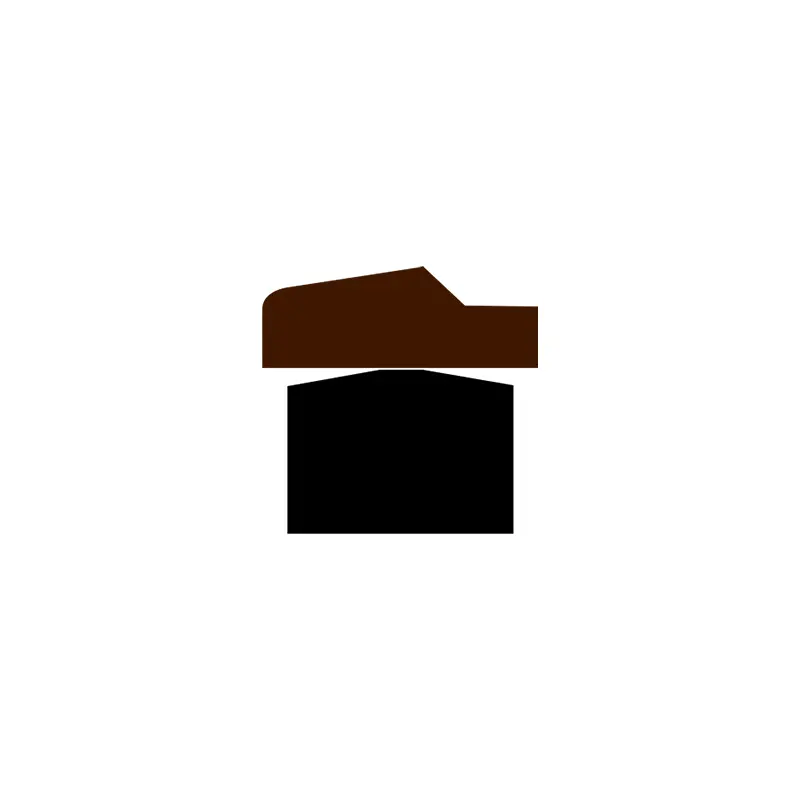

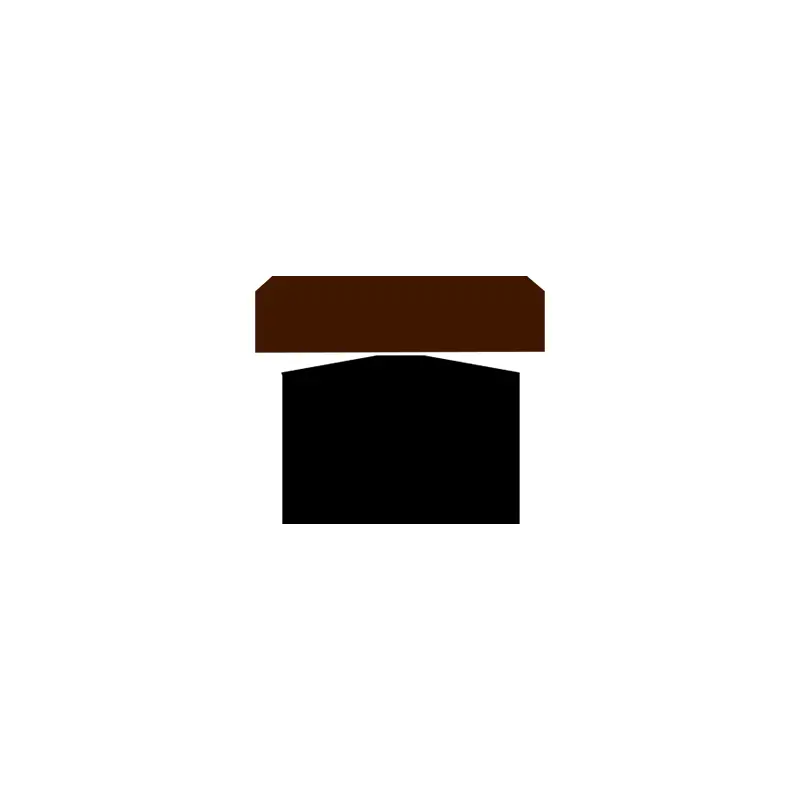

RCK108
Dimensione dell'ordine
Φd ...... diametro esterno
Φd ...... diametro interno
L ...... larghezza della scanalatura
|
Finitura superficiale |
R tmax (μm) |
RA (μm) |
|
Guarni di gomma/poliuretanica abbinati a scorrimento scorrevole Sollegamenti di PTFE per corrispondenza scorrevole |
≤2,5
≤2 |
≤0.1-0.5
≤0,05-0.3 |
|
Groove Bottom Strano di scanalatura |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Rapporto di lunghezza del supporto del profilo TP |
50%-95% |
|
|
Tolleranza |
|
|
Φd |
H10 |
|
Φd |
H9 |
Esempio di ordinazione

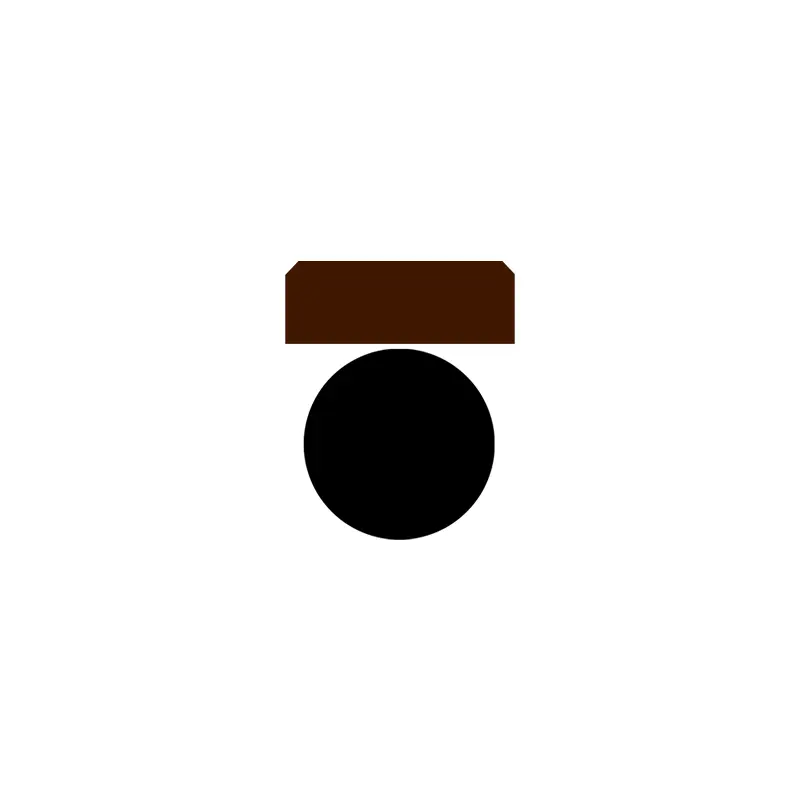

Modello: RCK108
Dimensione della scanalatura: 100x84.5x6.3
Materiale: PTFE3+NBR
Tipo di sigillo: RCK108, RCK125, RCK140, RCK238, RCK138
Applicazione principale: cilindri idraulici standard e macchinari idraulici mobili
Vantaggi: bassa attrito, nessun creep idraulico, elevata resistenza all'usura, buone prestazioni anti-estrusione, buona conducibilità termica, scanalatura incorporata stabile, ampio intervallo di temperature.
Materiale: tetrafluoroetilene + gomma nitrile o gomma fluoro, poliuretano ultra-alto + gomma nitrile
|
Esempi di groove sigilla |
Le seguenti sono le dimensioni della scanalatura standard (è possibile produrre guarnizioni di polvere di qualsiasi dimensione all'interno della gamma di dimensioni) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
Gap massima di estrusione |
|||
|
100 bar |
250 bar |
400 bar |
|||||||
|
8-14.9 |
Φd-4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
15-39.9 |
Φd-7.5 |
3.2 |
3.75 |
0.40 |
0.25 |
0.15 |
|||
|
40-79.9 |
Φd-11 |
4.2 |
5.5 |
0.40 |
0.25 |
0.20 |
|||
|
80-132.9 |
Φd-15.5 |
6.3 |
7.75 |
0.50 |
0.30 |
0.20 |
|||
|
133-329.9 |
Φd-21 |
8.1 |
10.5 |
0.60 |
0.35 |
0.25 |
|||
|
330-669.9 |
Φd-25.5 |
8.1 |
12.25 |
0.60 |
0.35 |
0.25 |
|||
|
670-1000 |
Φd-28 |
9.5 |
14 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
Φd-38 |
13.8 |
19 |
1.00 |
0.70 |
0.60 |
|||

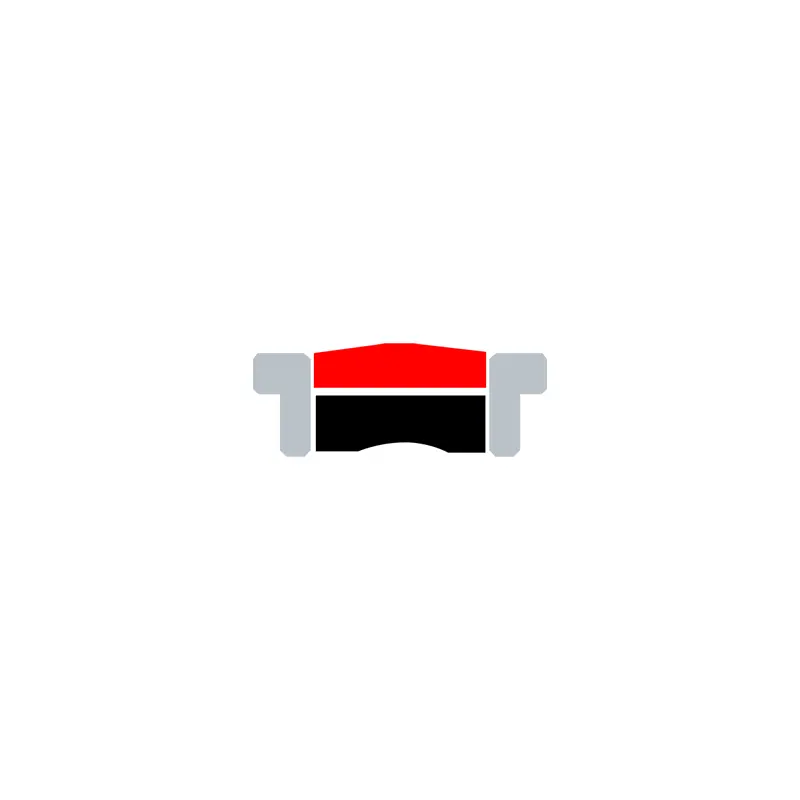

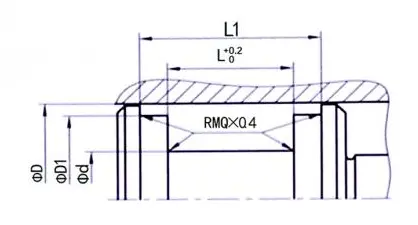

RCK109N
Dimensione dell'ordine
Φd ...... diametro esterno
Φd ...... diametro interno
Φd1 ...... diametro interno
L ...... larghezza della scanalatura
L1 ...... Larghezza scanalatura
|
Finitura superficiale |
R tmax (μm) |
RA (μm) |
|
Guarni di gomma/poliuretanica abbinati a scorrimento scorrevole Sollegamenti di PTFE per corrispondenza scorrevole |
≤2,5
≤2 |
≤0.1-0.5
≤0,05-0.3 |
|
Groove Bottom Strano di scanalatura |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Rapporto di lunghezza del supporto del profilo TP |
50%-95% |
|
|
Tolleranza |
|
|
Φd |
H10 |
|
Φd |
H9 |
Esempio di ordinazione
Modello: RCK109N
Dimensione della scanalatura: 100x80x95x25/36
Materiale: RC-PU-H+NBR+POM
Tipo di sigillo: RCK109, RCK117
Applicazione principale: macchinari da costruzione, macchinari agricoli, gru, cilindri standard
Vantaggi: eccellente sigillatura statica e dinamica, non è necessario ulteriori anelli di guida, struttura anti-estrusione, anti-distorsione, adatti a condizioni di lavoro con rapide variazioni di pressione.
Materiale: poliuretano, gomma, poliuretano, tetrafluoroetilene
|

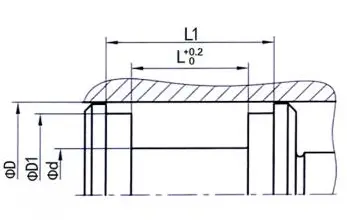

Esempi di groove sigilla |
Le seguenti sono le dimensioni della scanalatura standard (è possibile produrre guarnizioni di polvere di qualsiasi dimensione all'interno della gamma di dimensioni) |
||||||
|
|
|
Φd |
Φd |
FD1 |
L |
L1 |
|
|
20-44.9 |
Φd-10 |
Φd-3 |
12.5 |
20.5 |
|||
|
50-79.9 |
Φd-15 |
Φd-4 |
20 |
28 |
|||
|
80-144.9 |
Φd-20 |
Φd-5 |
25 |
36 |
|||
|
150-399.9 |
Φd-25 |
Φd-6 |
32 |
46 |
|||
|
400-750 |
Φd-30 |
Φd-8 |
36 |
50 |
|||
|
＞ 750 |
Φd-40 |
Φd-8 |
40 |
54 |
|||
RCK119
Dimensione dell'ordine
Φd ...... diametro esterno
Φd ...... diametro interno
L ...... larghezza della scanalatura
|
Finitura superficiale |
R tmax (μm) |
RA (μm) |
|
Guarni di gomma/poliuretanica abbinati a scorrimento scorrevole Sollegamenti di PTFE per corrispondenza scorrevole |
≤2,5
≤2 |
≤0.1-0.5
≤0,05-0.3 |
|
Groove Bottom Strano di scanalatura |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Rapporto di lunghezza del supporto del profilo TP |
50%-95% |
|
|
Tolleranza |
|
|
Φd |
H10 |
|
Φd |
H9 |
Esempio di ordinazione
Modello: RCK119
Dimensione della scanalatura: 100x90.6x7.1
Materiale: Ptfe4 + V
Tipo di sigillo: RCK119
Applicazione principale: industria chimica, cilindri veloci e macchinari di posizionamento, industria alimentare, industria farmaceutica, accumulatori.
Vantaggi: resistente alle alte temperature e vari mezzi chimici, coefficiente di attrito a basso contenuto, nessun creep, buone caratteristiche di attrito secco, valori di attrito statico e dinamico basso.
Materiale: PTFE+Foglia Spring
|

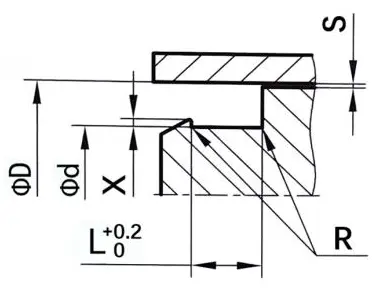

Esempi di groove sigilla |
Le seguenti sono le dimensioni della scanalatura standard (è possibile produrre guarnizioni di polvere di qualsiasi dimensione all'interno della gamma di dimensioni) |
|||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Gap massima di estrusione s |
|||
|
100 bar |
250 bar |
400 bar |
||||||||
|
14-24.9 |
D-4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
25-45.9 |
D-6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
46-124.9 |
D-9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.25 |
0.10 |
|||
|
125-1000 |
D-12.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.30 |
0.12 |
|||
|
＞ 1000 |
D-19.0 |
15 |
0.8 |
0.9 |
0.50 |
0.50 |
0.20 |
|||
