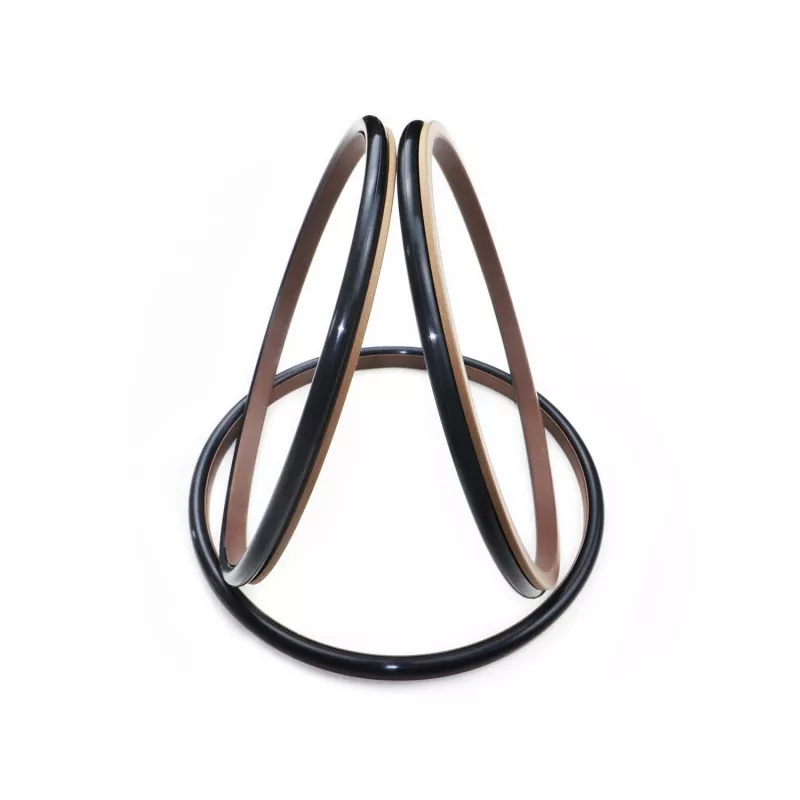

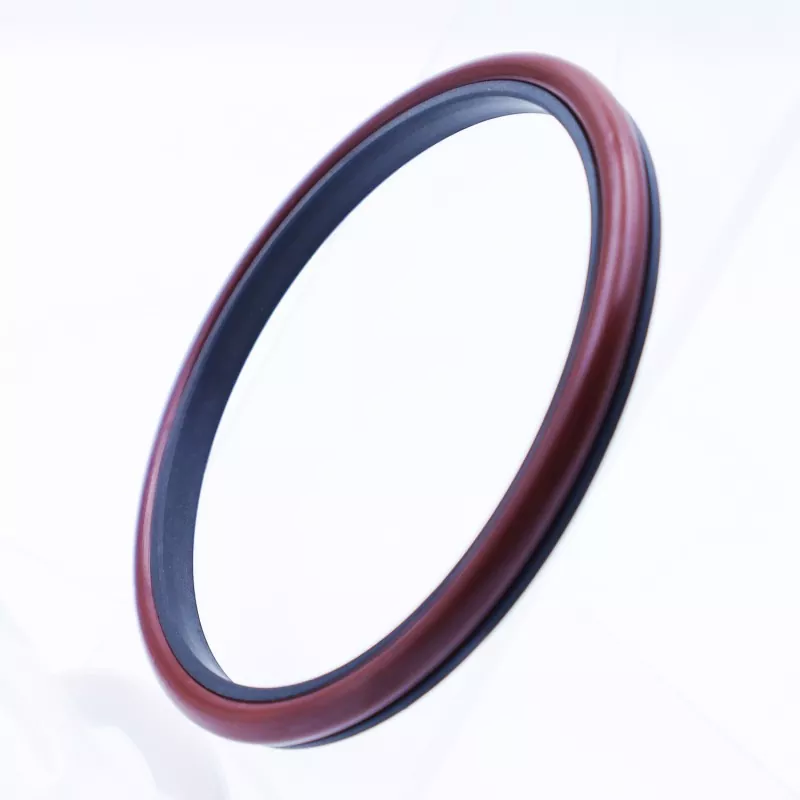

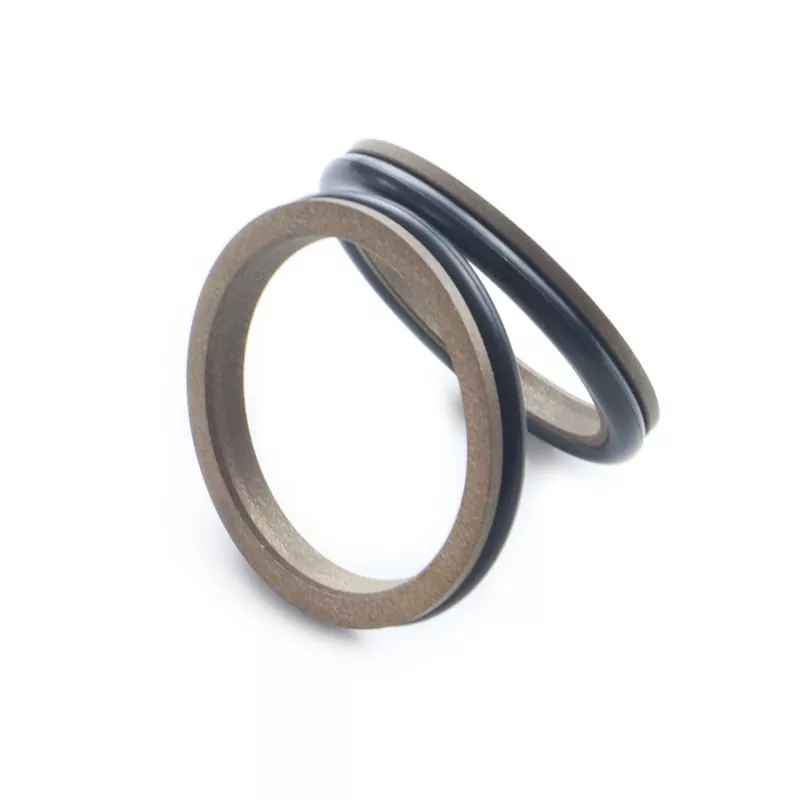

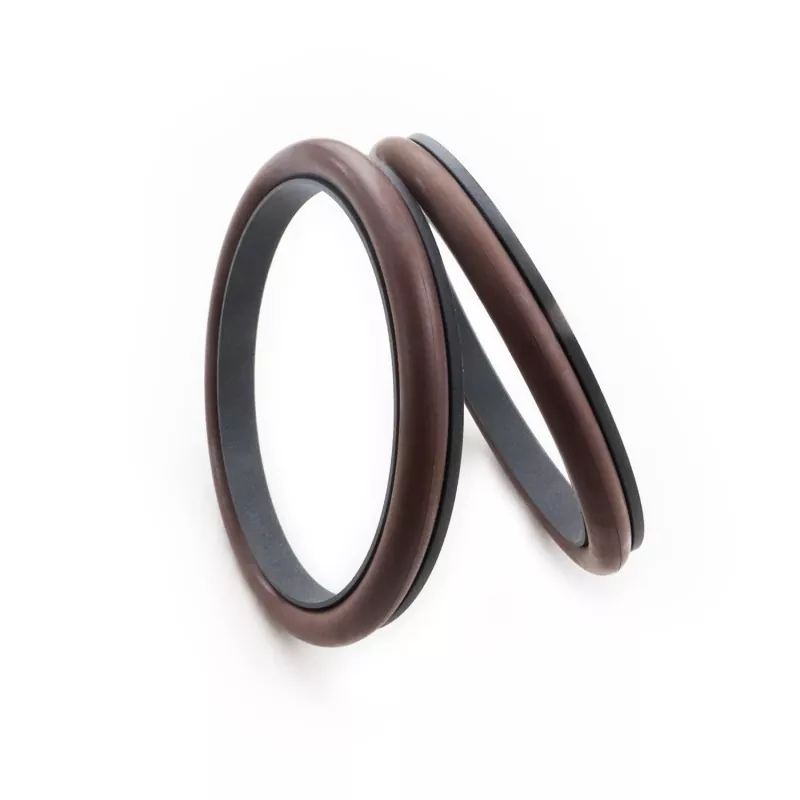

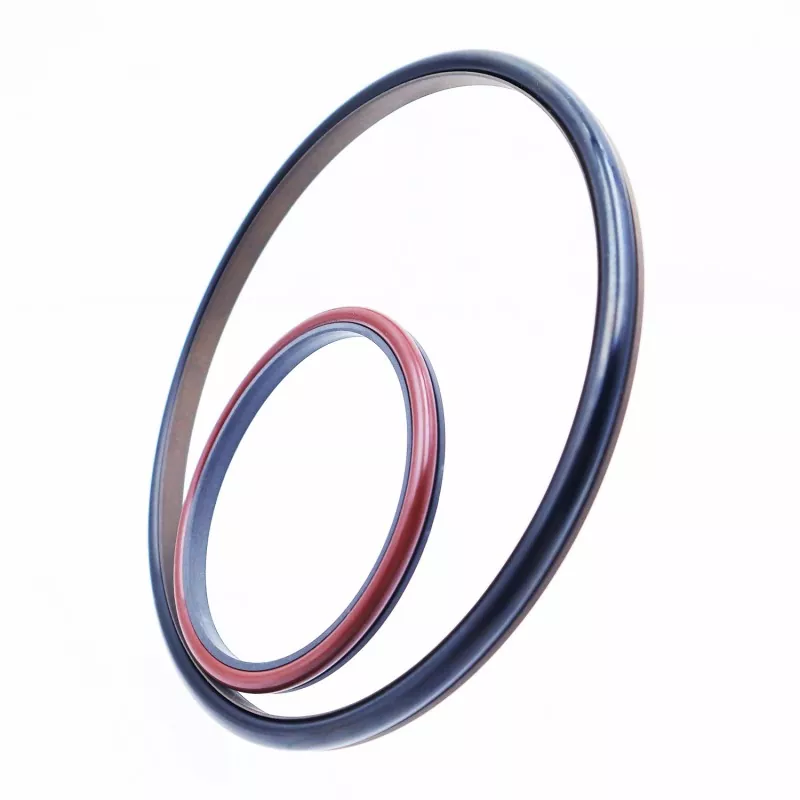

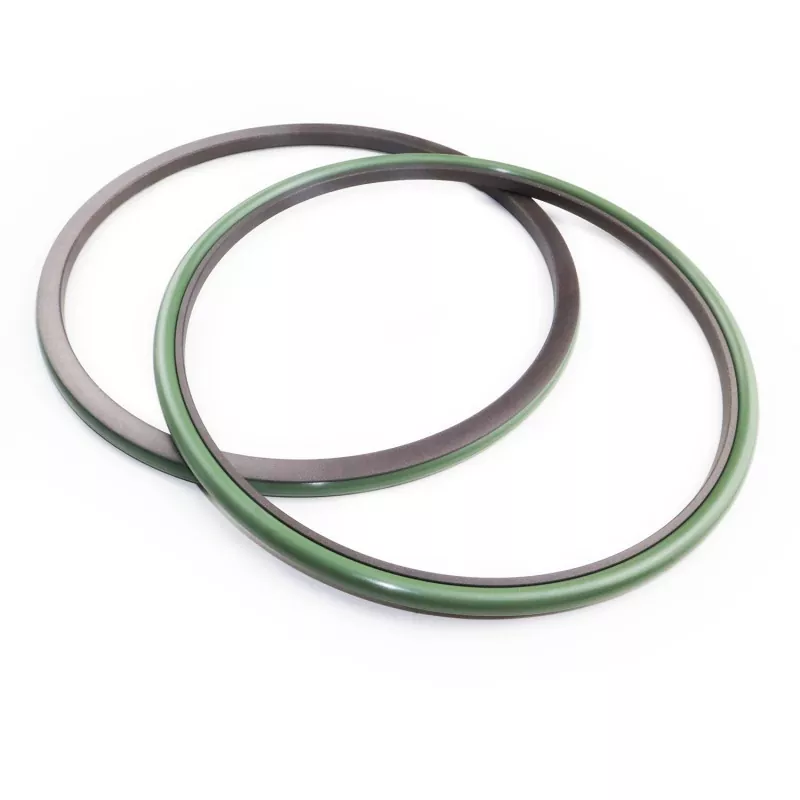

La Tenuta Combinata ad Angolo Retto è costituita da un anello di tenuta ad angolo retto in PTFE (o PTFE composito) e da un O-ring in gomma; è progettato per la tenuta alternativa unidirezionale in applicazioni idrauliche e pneumatiche.
Il prodotto è classificato nelle serie RC01 e RC02 in base all'O-ring corrispondente (compatibile con la serie GB1235). L'anello di tenuta ad angolo retto presenta un design a labbro sottile che offre un'eccellente compensazione di follow-up, con conseguente prestazione di tenuta superiore.
1. Adatto sia per applicazioni idrauliche che pneumatiche;
2. Eccellenti prestazioni di tenuta sia in condizioni di alta che di bassa pressione;
3. Basso attrito con minima resistenza all'avviamento; assicura un movimento fluido con uguale attrito dinamico e statico, eliminando lo stick-slip (strisciamento);
4. Lunga durata; adatto per applicazioni di lubrificazione senza olio;
5. Design strutturale compatto; facile da installare e mantenere;
Nota: i valori limite non dovrebbero verificarsi contemporaneamente.
|
Pressione (MPa) |
Temperatura (°C) |
Velocità (m/s) |
Media |
|
≤70 |
da -35 a +100 (con O-ring NBR) |
≤6 |
Olio idraulico, fluidi resistenti al fuoco (HFA/HFB), gas, ecc. |
|
da -20 a +180 (con O-ring FKM) |
1. I materiali O-ring compatibili includono: gomma nitrilica RO1 (NBR), gomma fluorurata RO2 (FKM), ecc.
2. Materiale dell'anello di tenuta: materiale standard PTFE3; altre opzioni disponibili includono PTFE2, PTFE4 e altri materiali ad alte prestazioni.

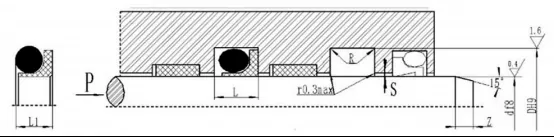

Modello da ordinare: RC01—80x89,6x7,8—PTFE3—R01
Modello: diametro asta × diametro scanalatura × larghezza scanalatura | PTFE3: Codice materiale PTFE modificato | R01: Codice materiale O-ring
