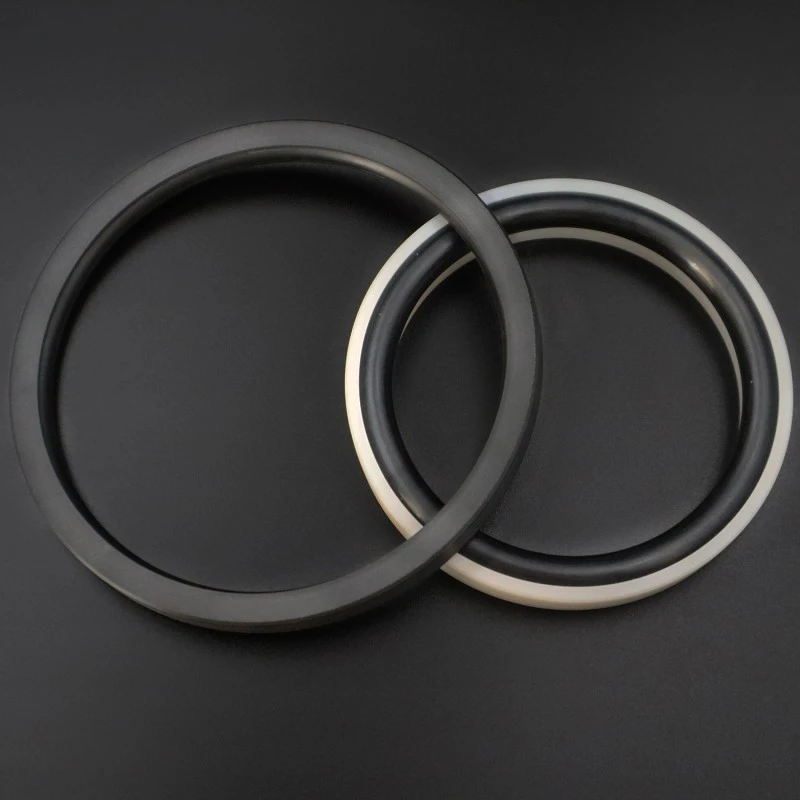

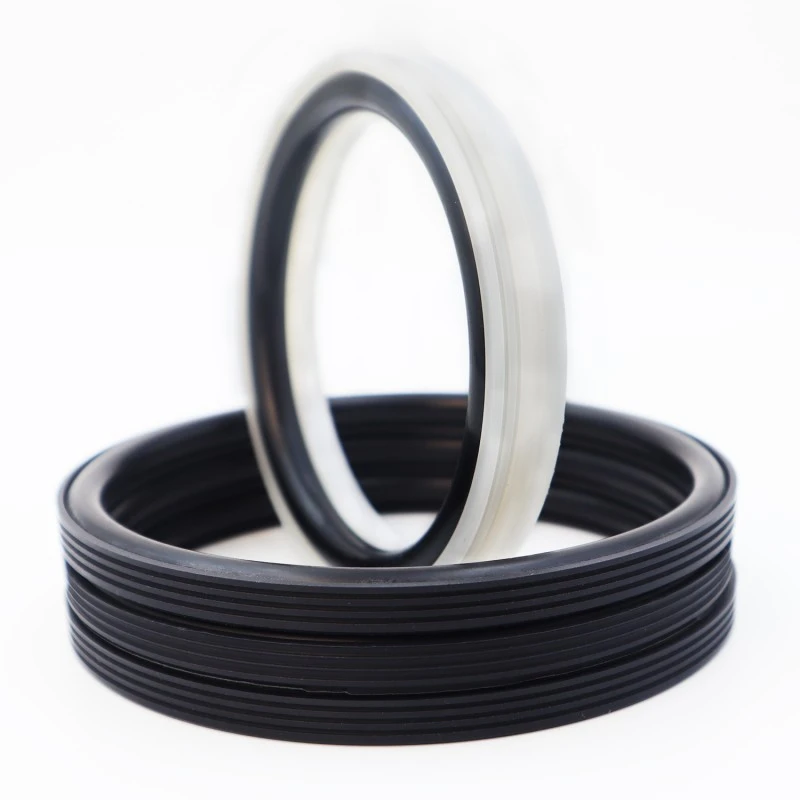

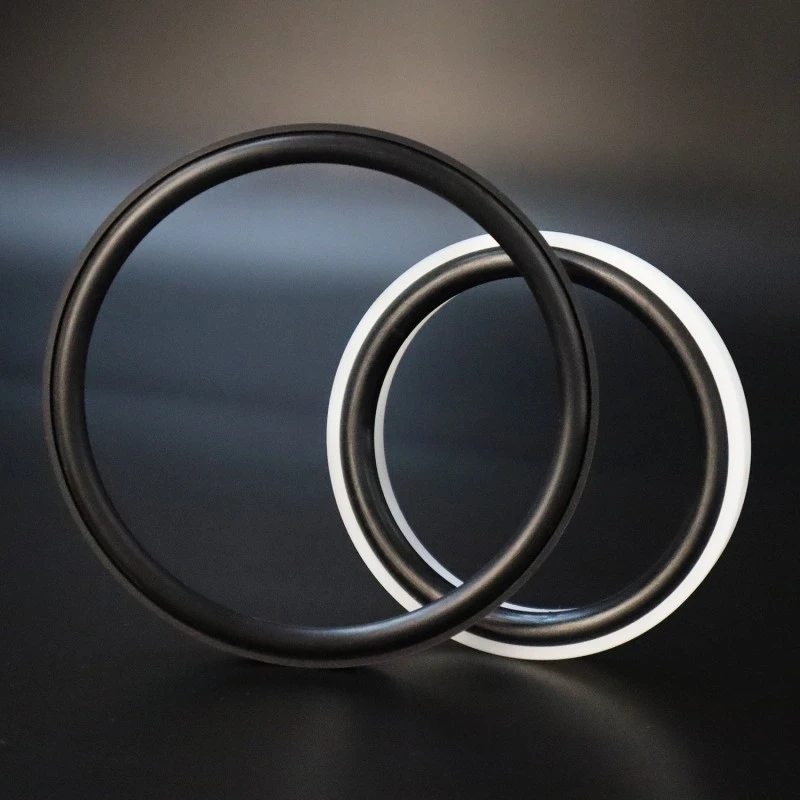

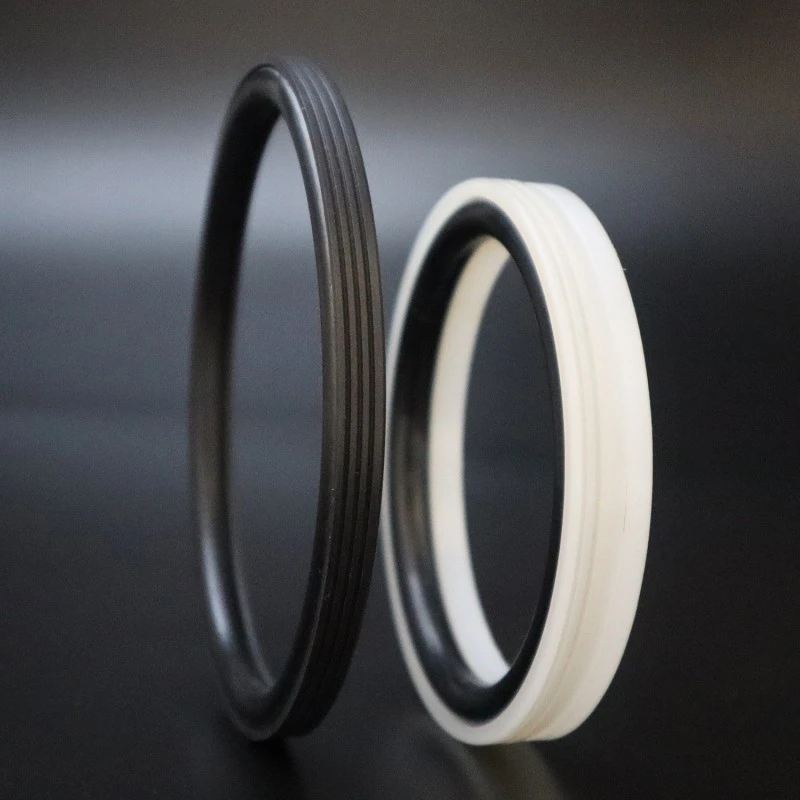

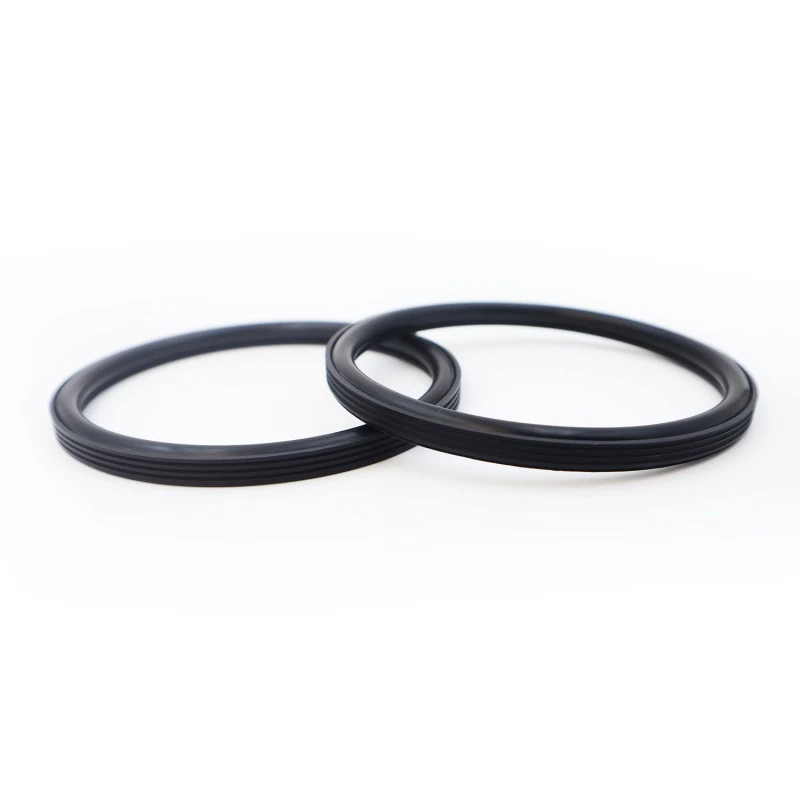

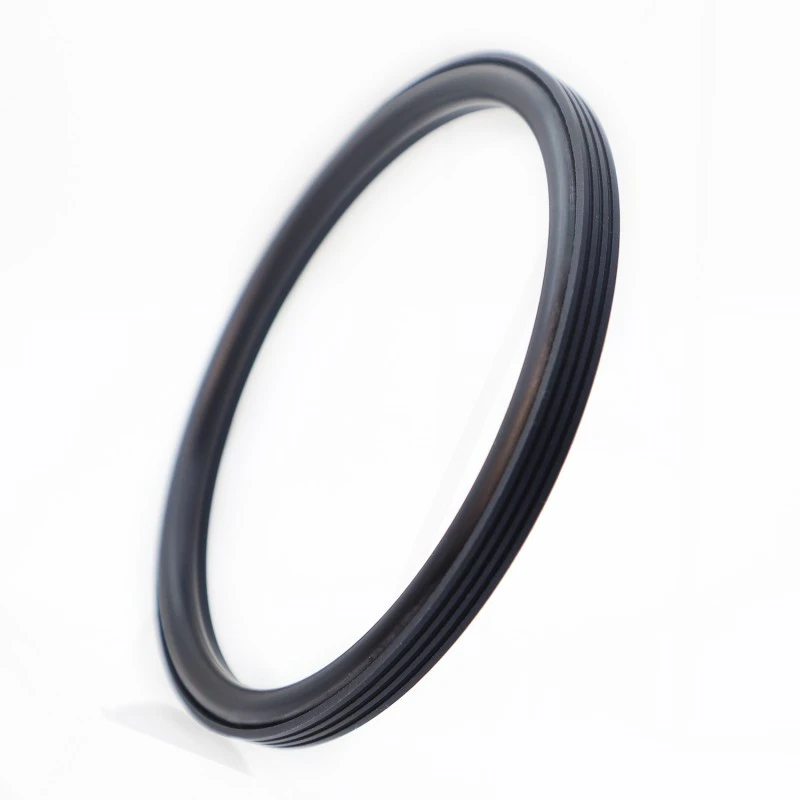

Il Bore Seal, progettato e prodotto da Ruichen Sealing Factory, è adatto per la tenuta unidirezionale in applicazioni idrauliche con movimento alternativo e rotatorio. È caratterizzato da una lunga durata, basso attrito, eccellenti prestazioni di tenuta, struttura compatta e facilità di installazione, utilizzo e manutenzione. Lo speciale labbro di tenuta e il design dello spessore ottimizzato della guarnizione garantiscono eccellenti prestazioni di tenuta anche in fluidi aggressivi come la boiacca cementizia.
|
Pressione/MPa |
Temperatura/°C |
Velocità/m/s |
Medio |
|
|
movimento alternativo |
Movimento rotatorio |
|||
|
≤100 |
da -35 a +100°C (con O-ring in NBR) |
≤6 |
≤2 |
Acqua, fango, petrolio greggio, olio idraulico, emulsione |
|
da -20 a +200°C (con O-ring FKM) |
||||
Selezione dei materiali
1. I materiali dell'O-ring in dotazione possono essere selezionati tra: Gomma nitrilica R01 (NBR), Gomma fluorurata R02 (FKM), ecc.
2. Materiale dell'anello di tenuta: il materiale standard è PTFE4, altri materiali disponibili includono PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, ecc.
Esempio di ordine
Modello da ordinare: RC2062-80*68.3*7.6-PTFE4-R01
Modello - Diametro foro * Diametro scanalatura * Larghezza scanalatura - Codice materiale

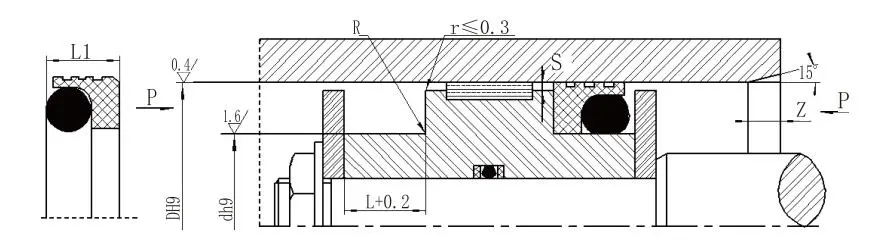

Specifiche e parametri (è disponibile qualsiasi dimensione compresa nell'intervallo specificato).
|
Gamma di apertura Tipo standard DH9 RC2062 |
Gamma di apertura Carico pesante DH9 RC2062-Z |
Diametro della scanalatura g h9 |
Larghezza della scanalatura L+0,2 |
Larghezza della guarnizione L1 |
Angoli arrotondati Rmax |
Gioco radiale Smax |
Smussare Zmin |
Diametro del filo dell'O-ring |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12.9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12.9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51.9 |
13~24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51.9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500,9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Nota: 1. Per alesaggi del cilindro ≤ 30 mm, si consiglia un design con scanalatura aperta.
2. Per pressioni superiori a 30 MPa, si consiglia un adattamento H8/f8 per lo spazio di estrusione.
Funzionalità di test complete: il nostro laboratorio centrale è dotato di una gamma completa di apparecchiature di test, in grado di simulare le prestazioni del prodotto in condizioni di lavoro reali. Gli elementi di test includono, ma non sono limitati a:
Ispezione dimensionale: utilizzo di strumenti di misurazione di immagini 2D ad alta precisione e macchine di misura a coordinate per garantire che le dimensioni del prodotto soddisfino pienamente i requisiti di tolleranza del disegno.
Test delle prestazioni: inclusi test di invecchiamento ad alta temperatura, test a bassa temperatura, test di resistenza a olio/medio, test di resistenza all'usura, test di pressione di scoppio, ecc.
Test del ciclo di vita: previsione della durata di servizio e dell'affidabilità del prodotto attraverso test al banco di durabilità che simulano le condizioni di lavoro reali.
