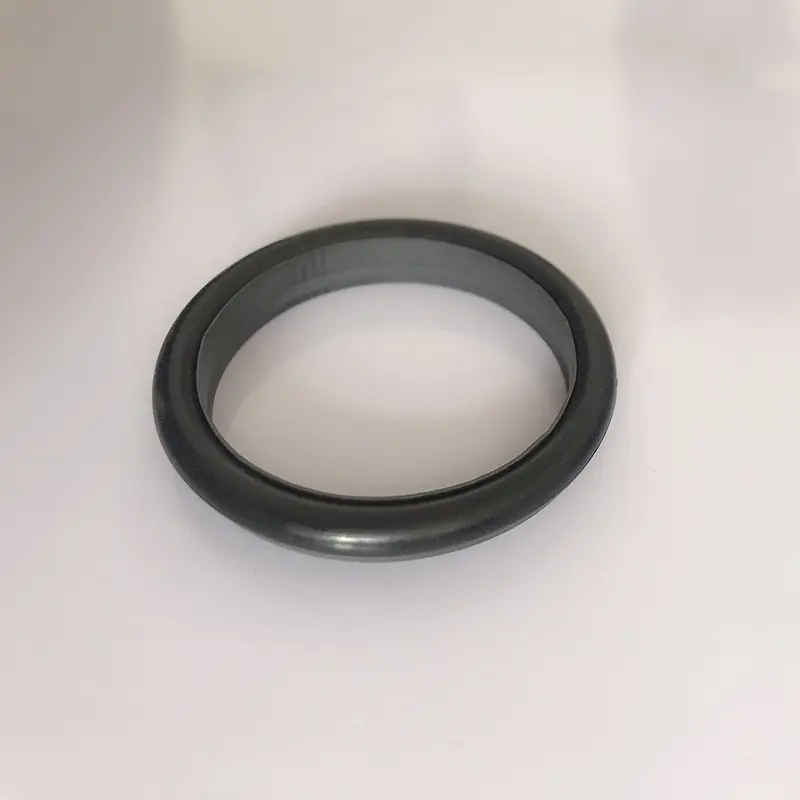

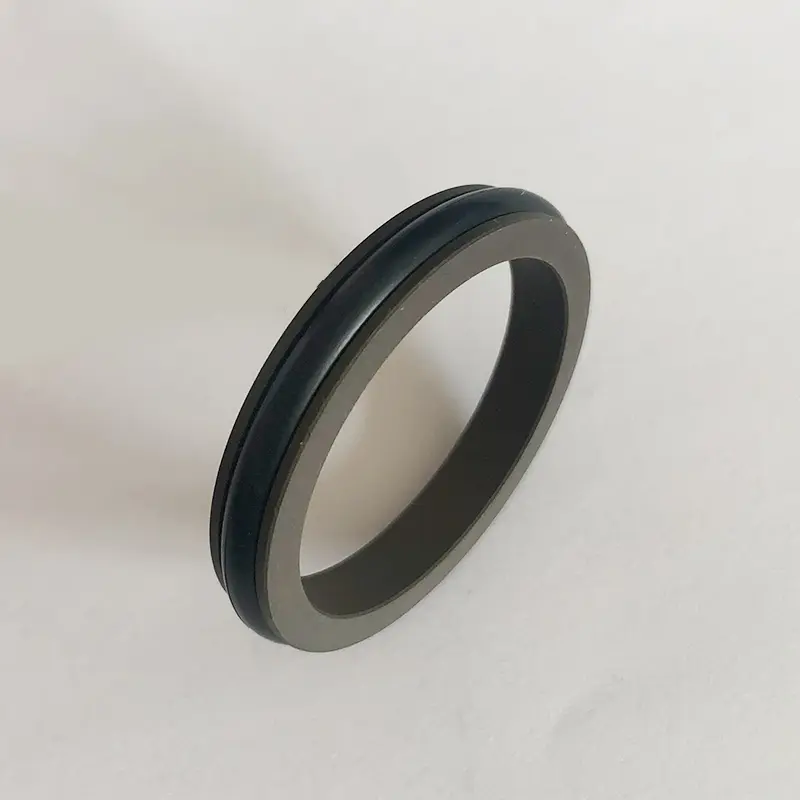

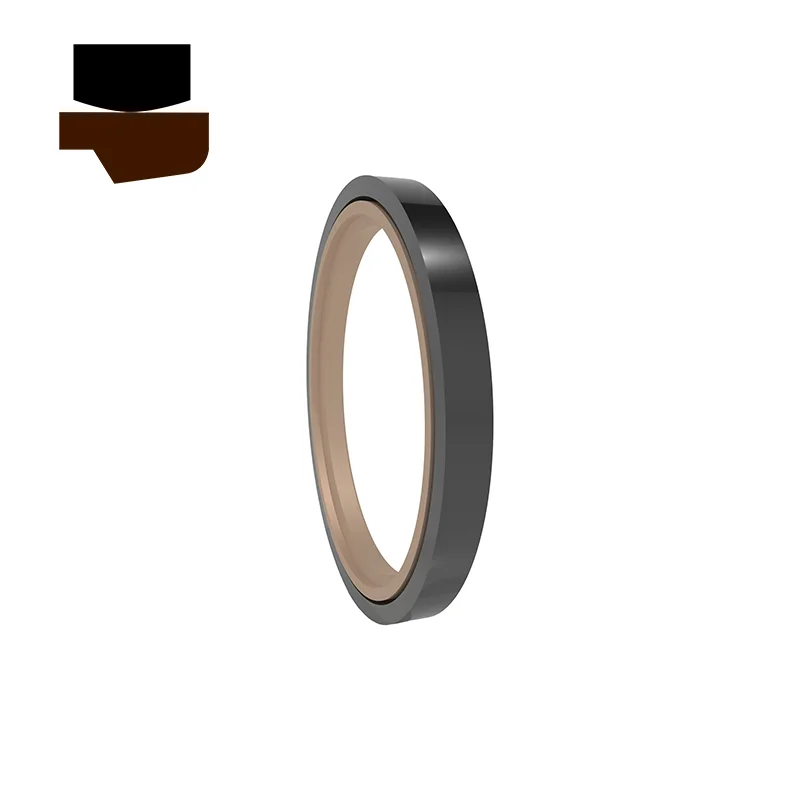

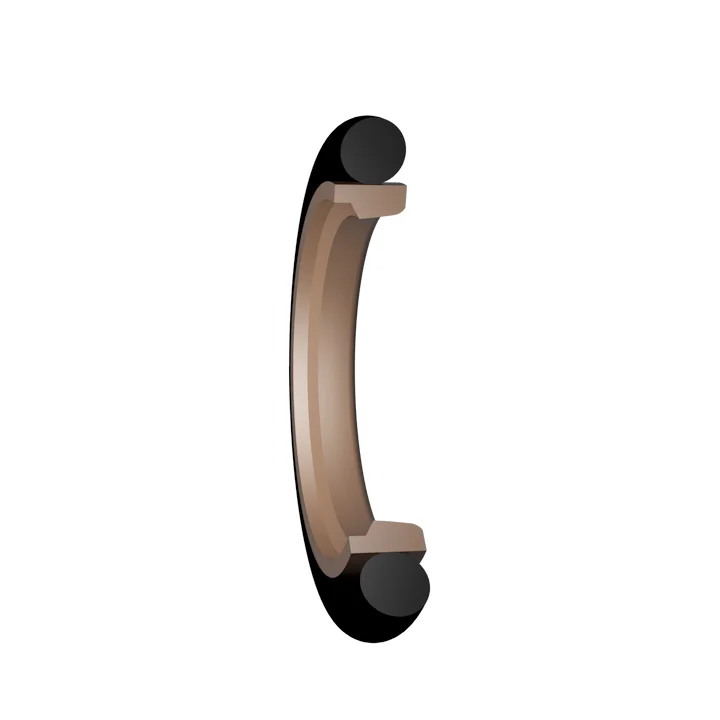

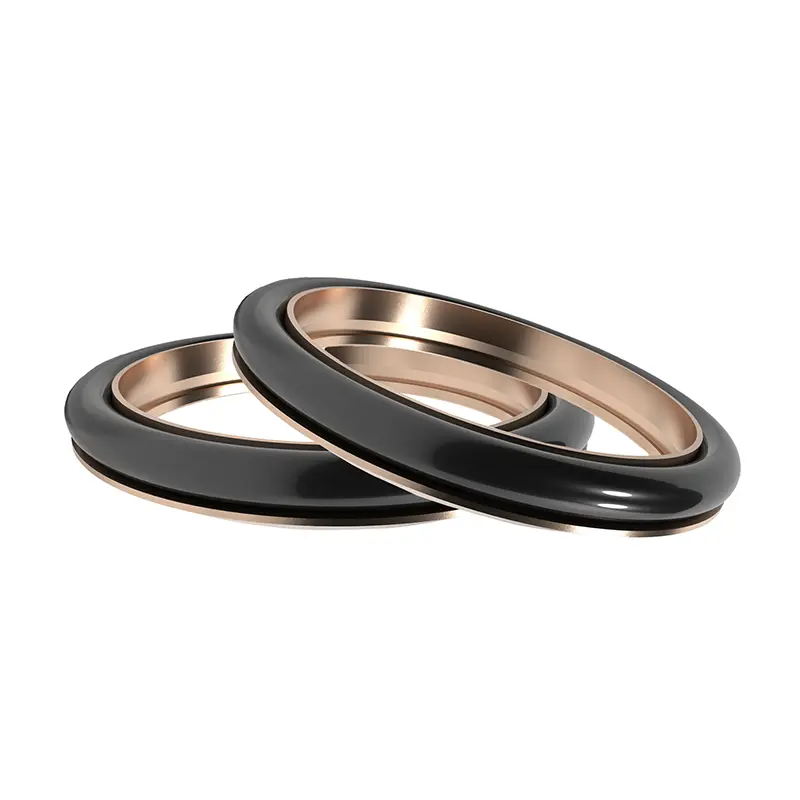

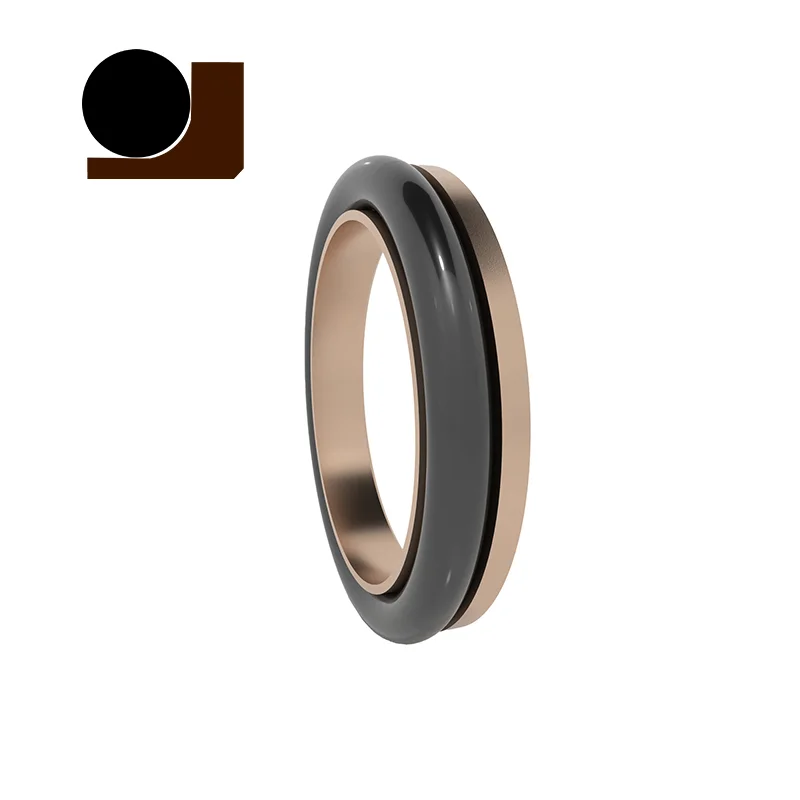

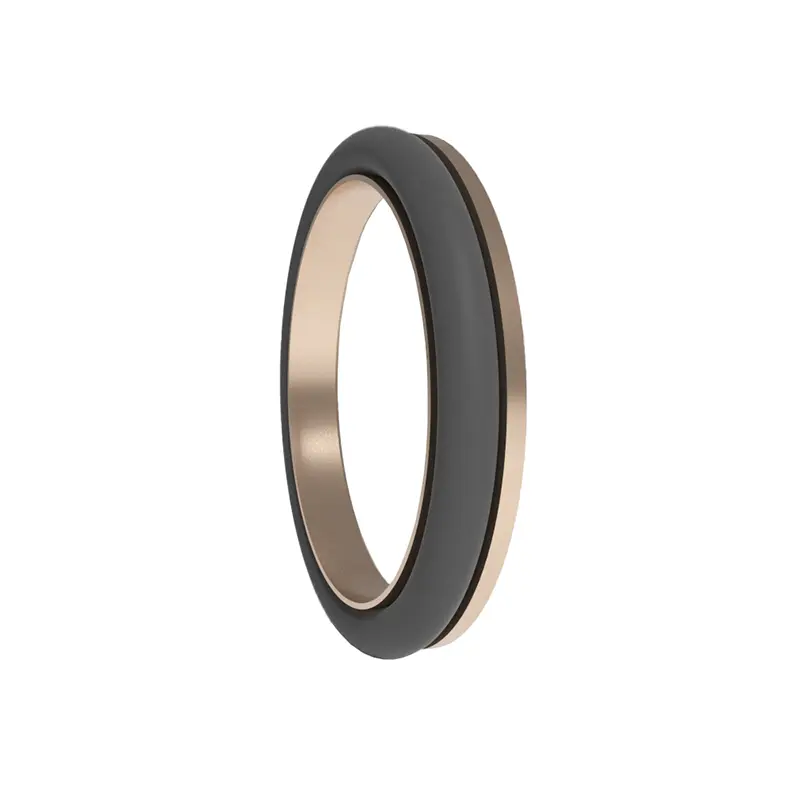

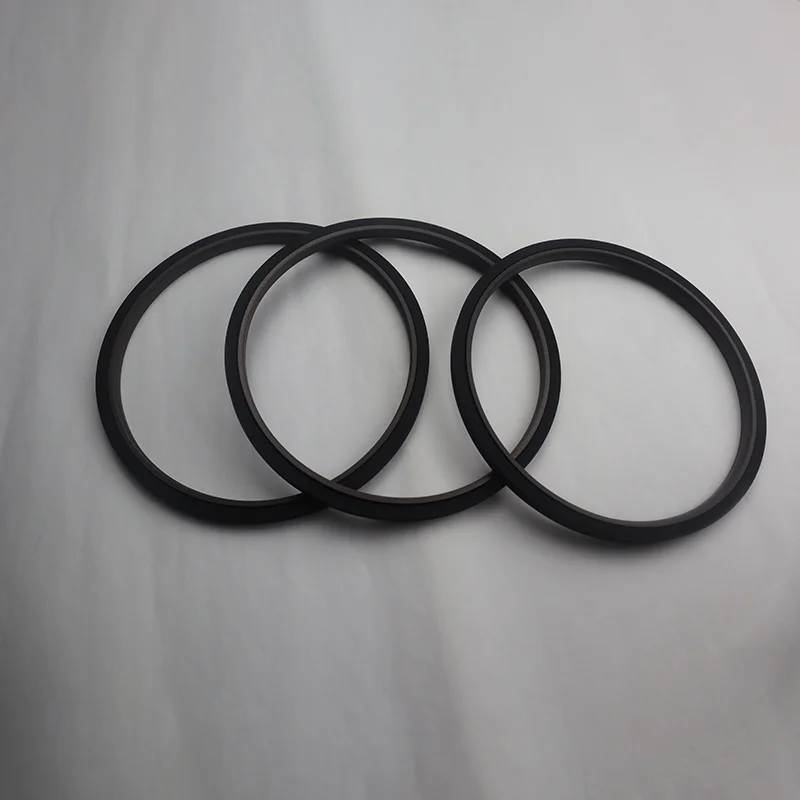

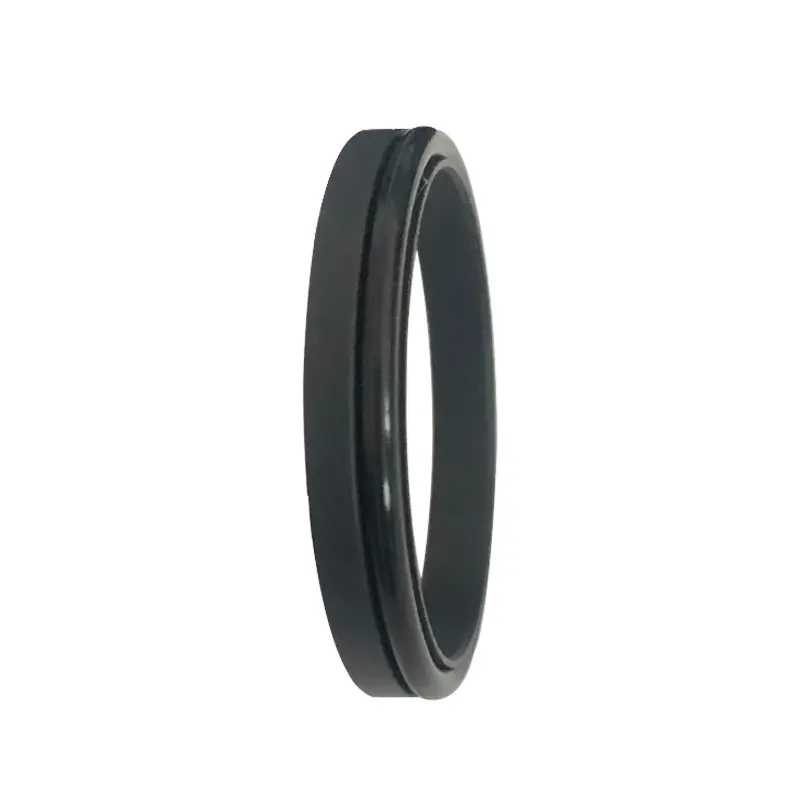

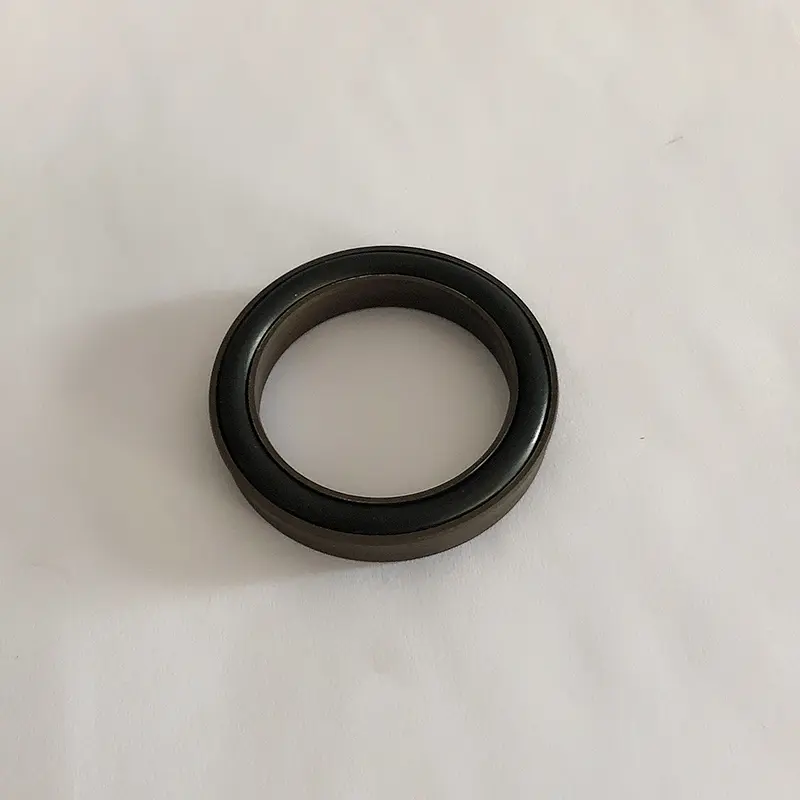

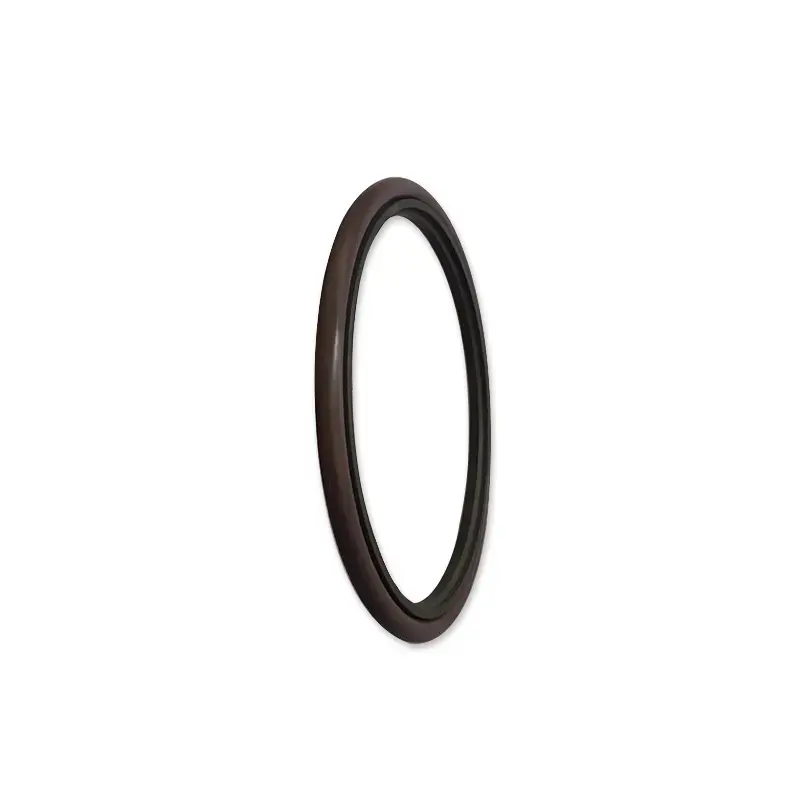

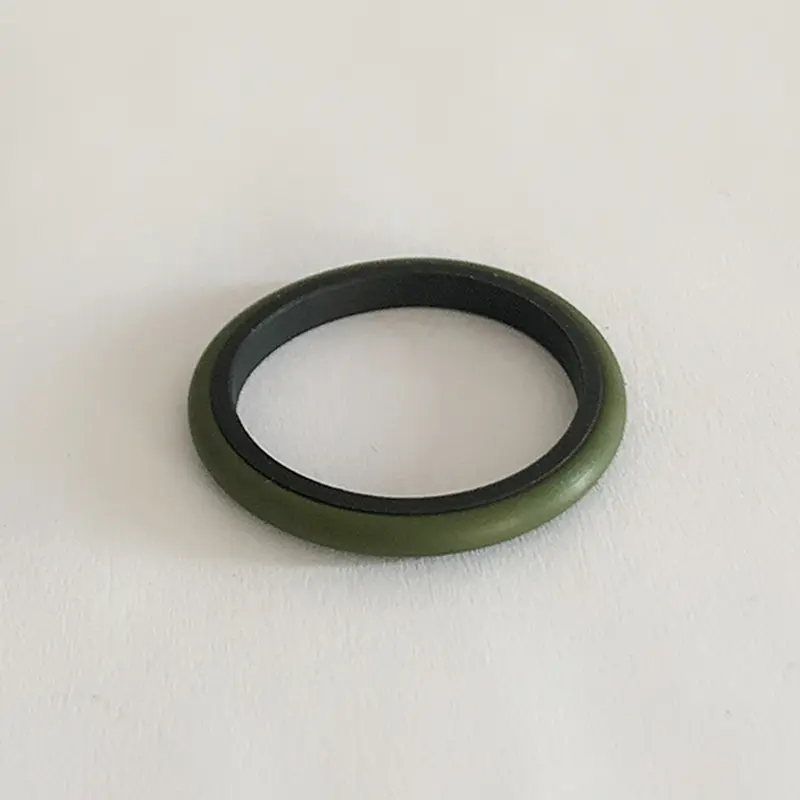

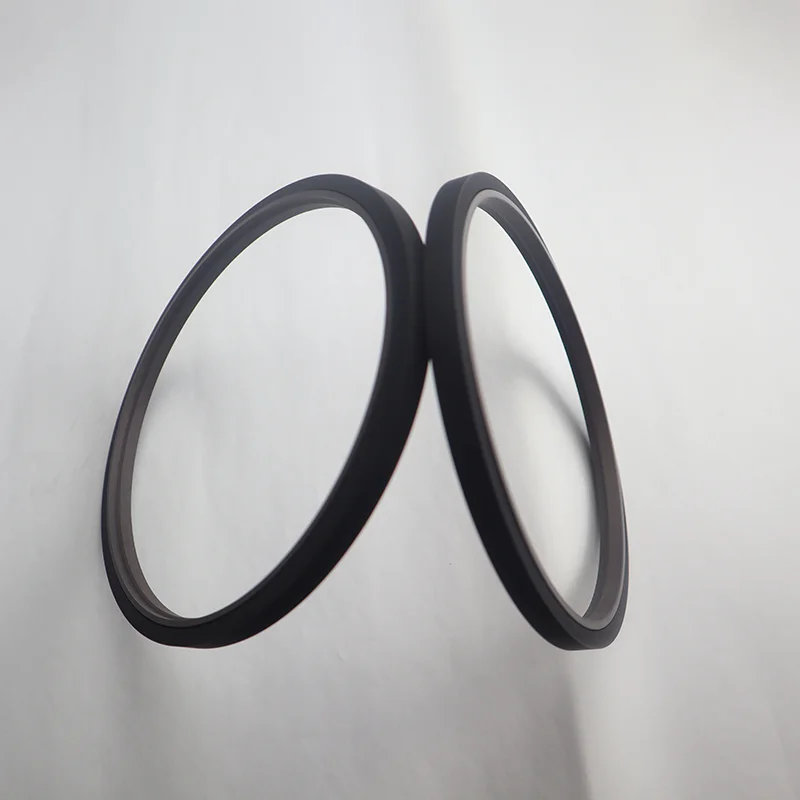

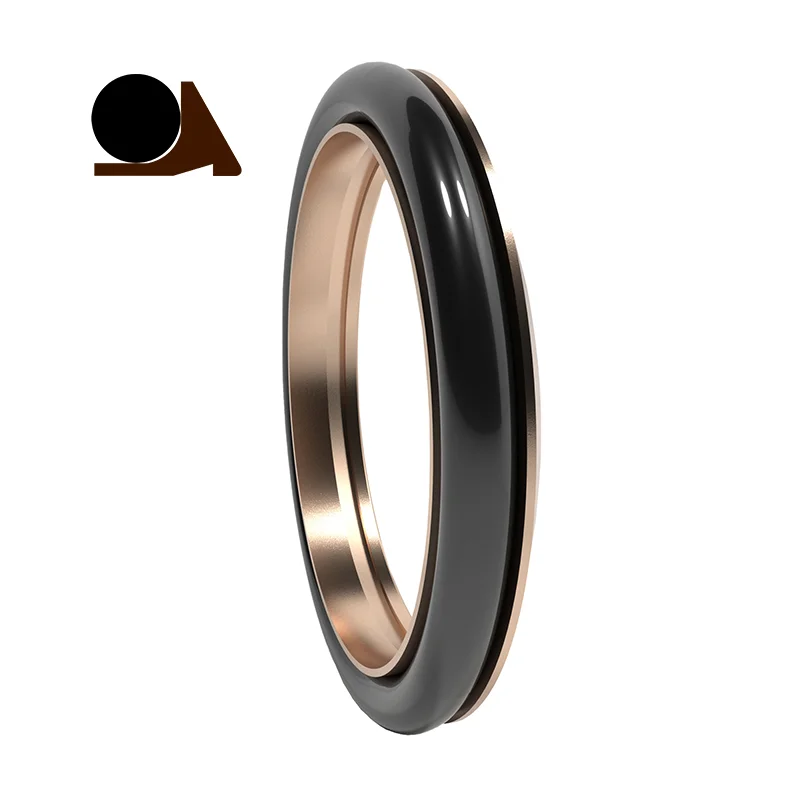

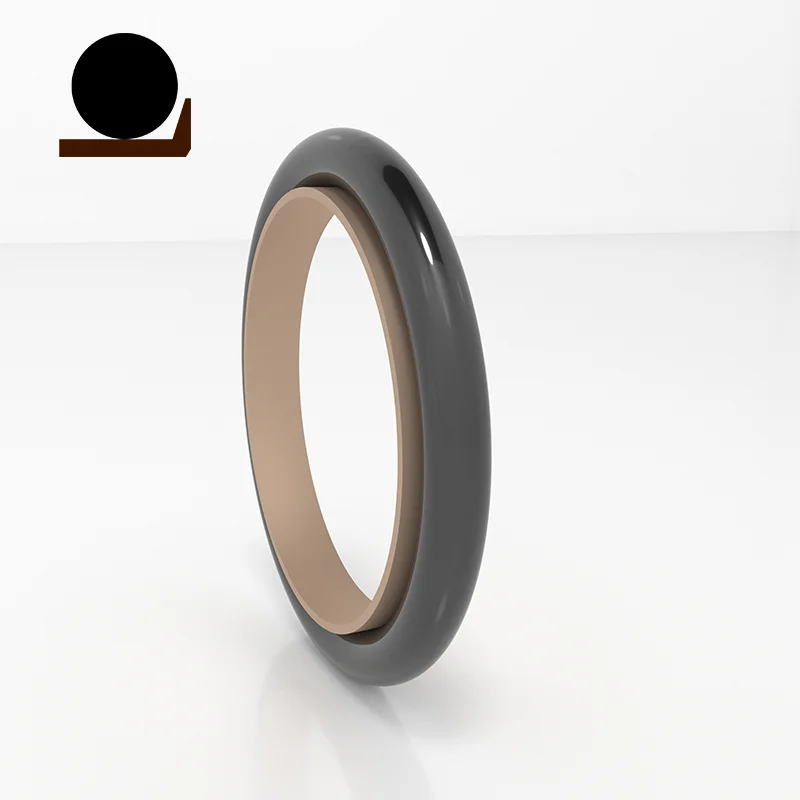

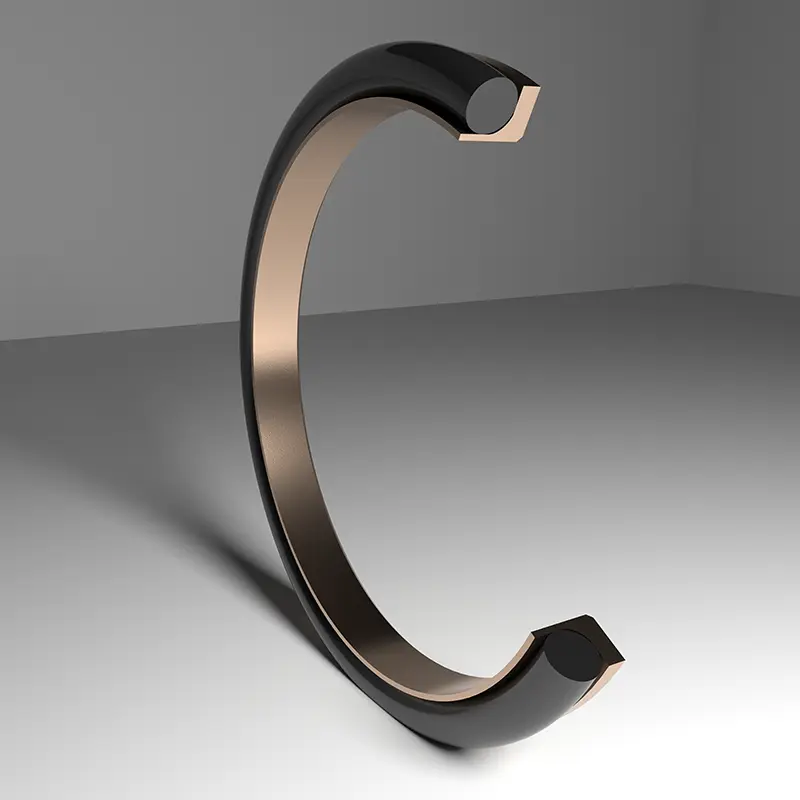

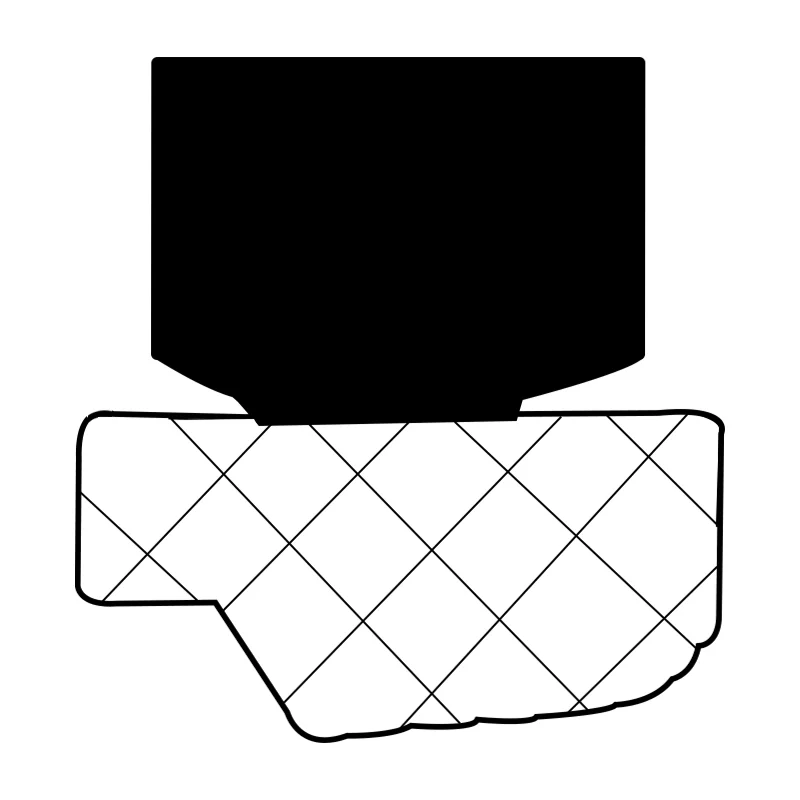

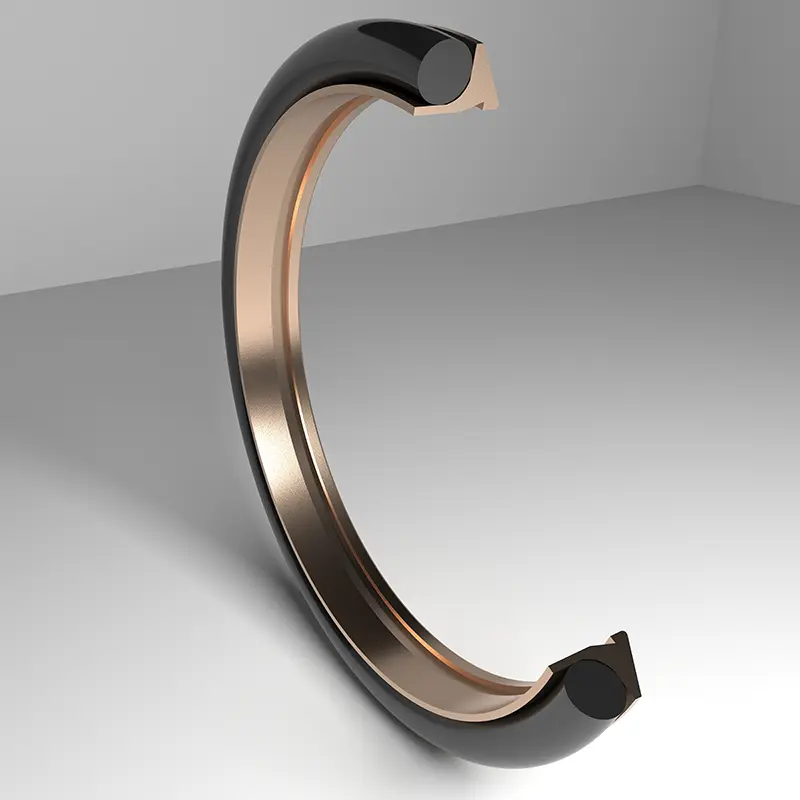

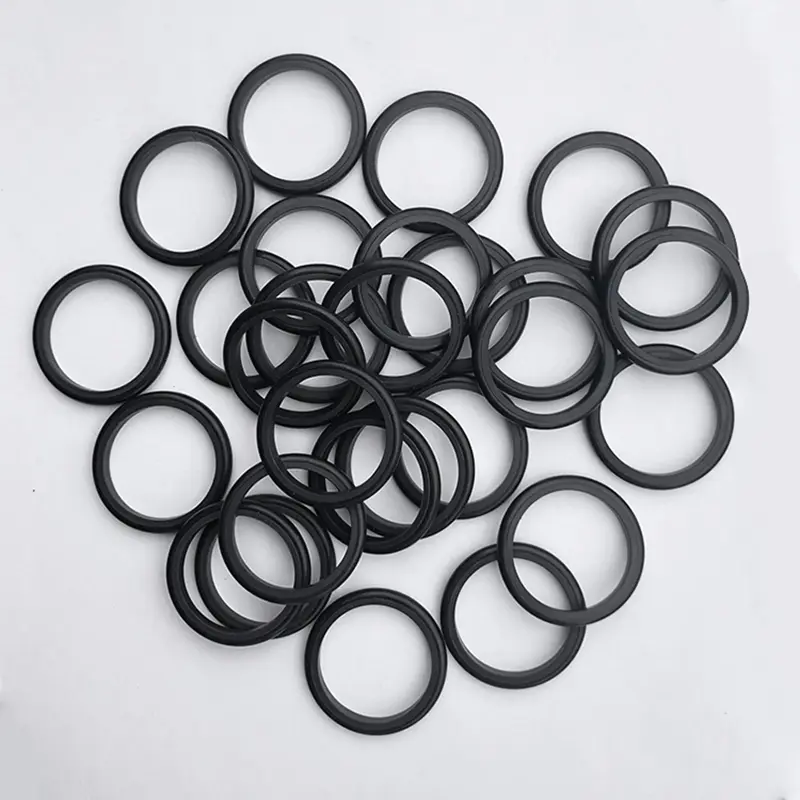

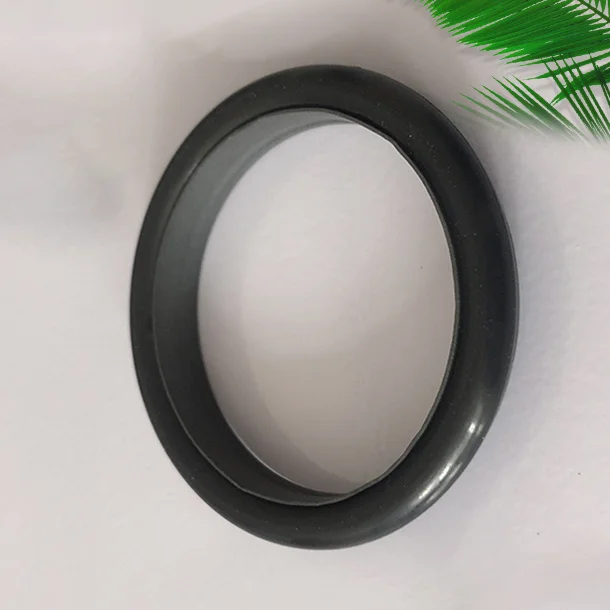

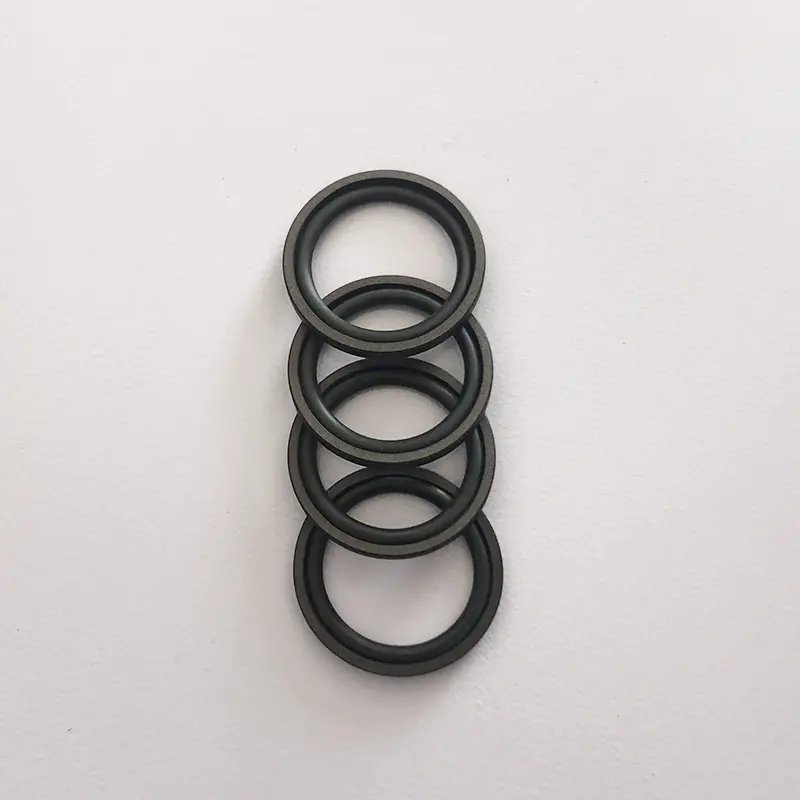

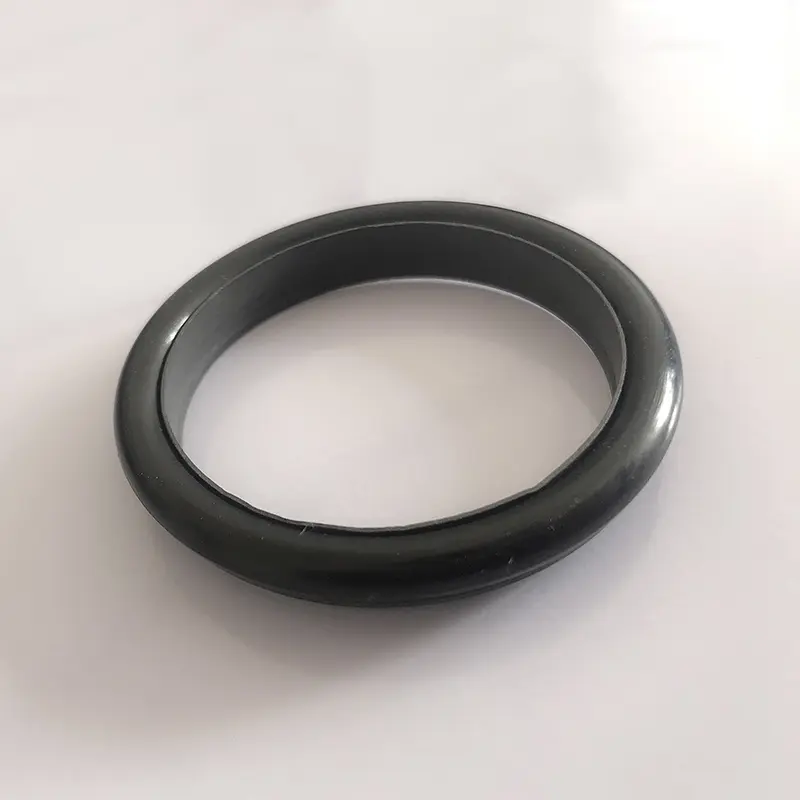

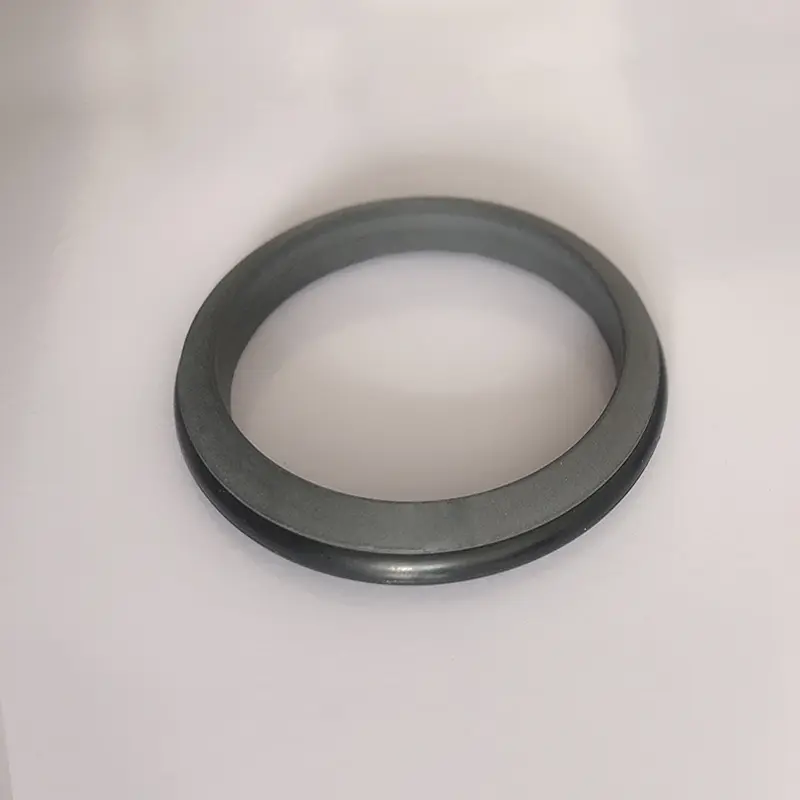

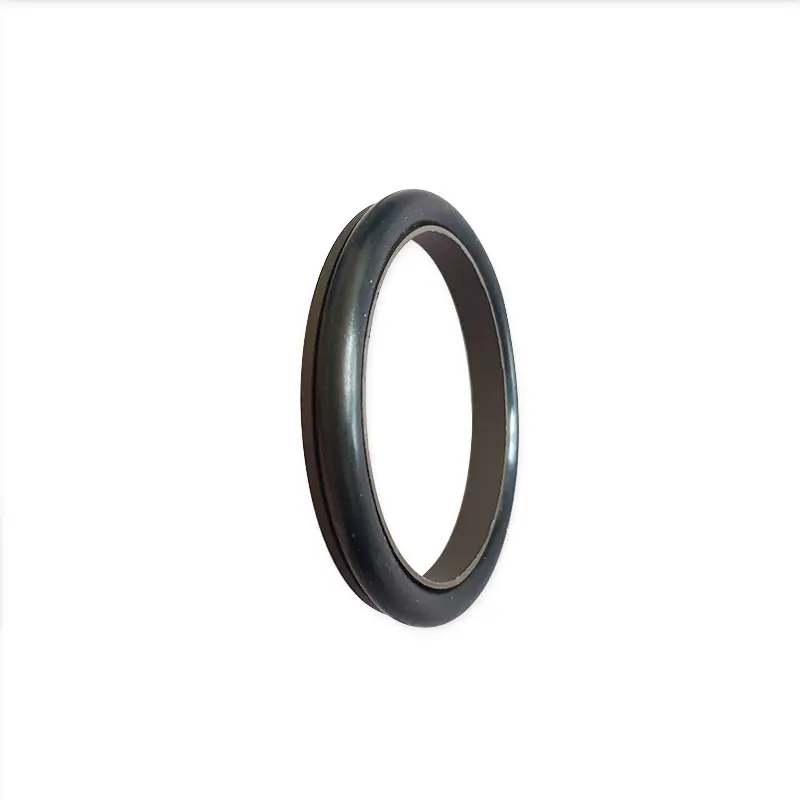

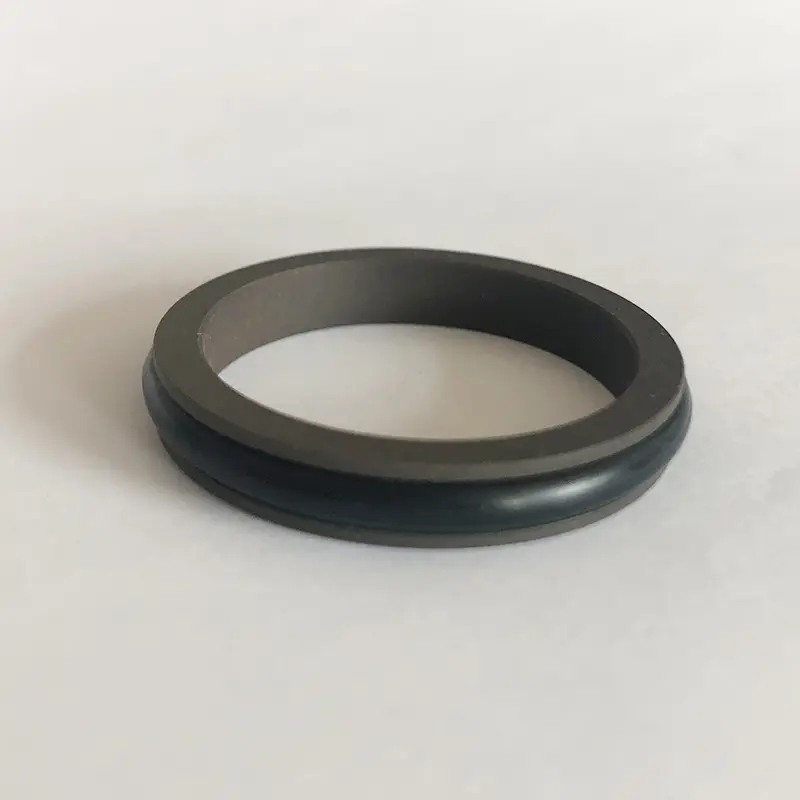

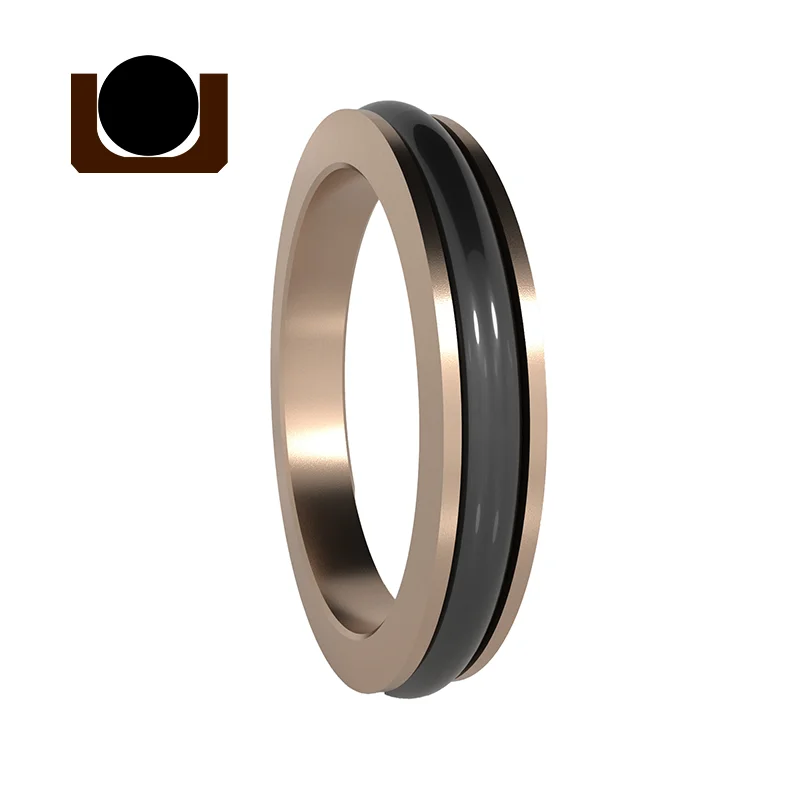

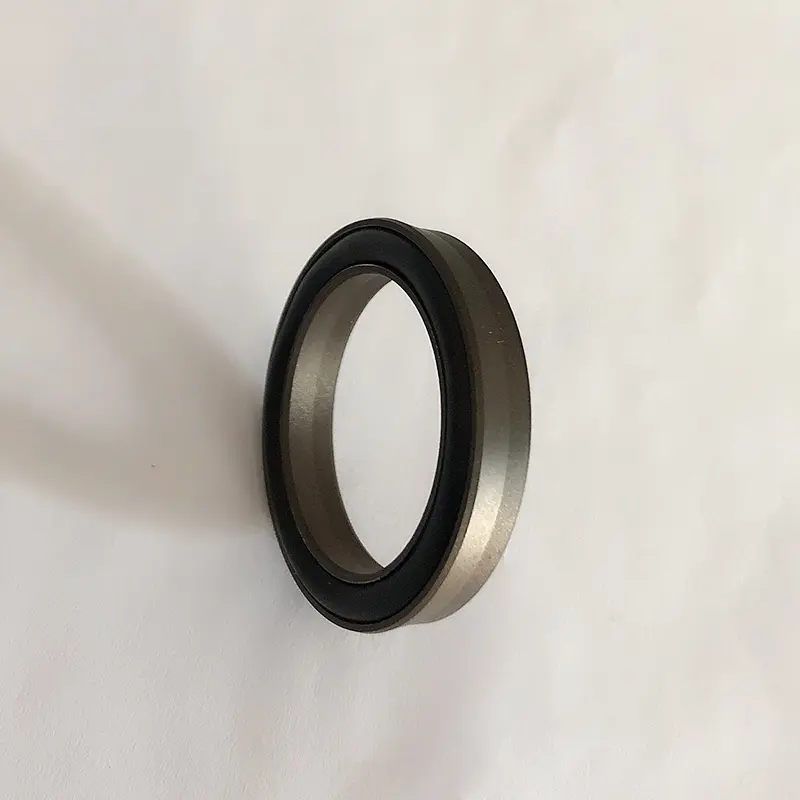

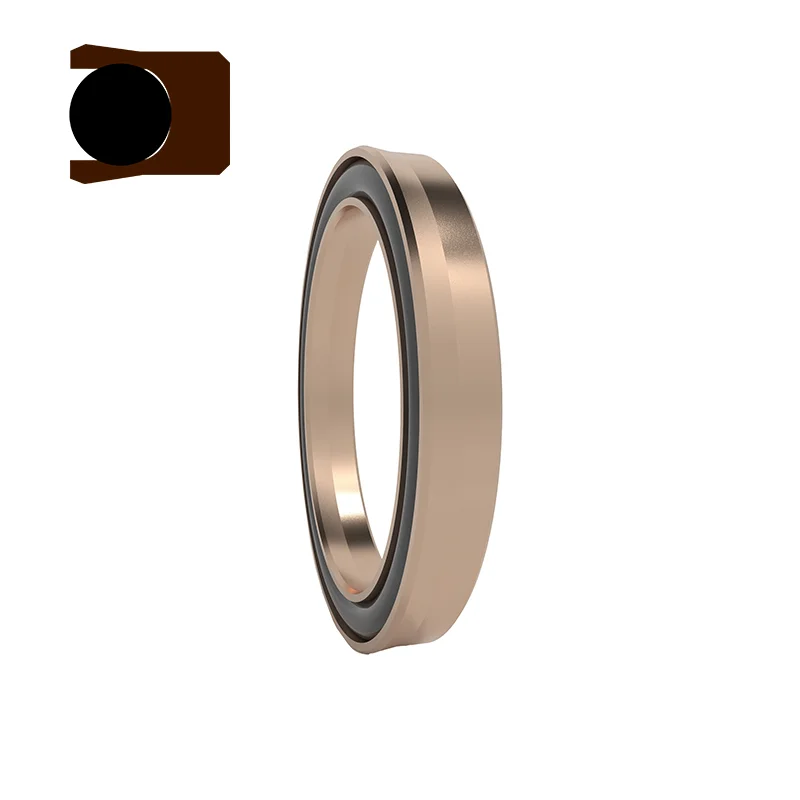

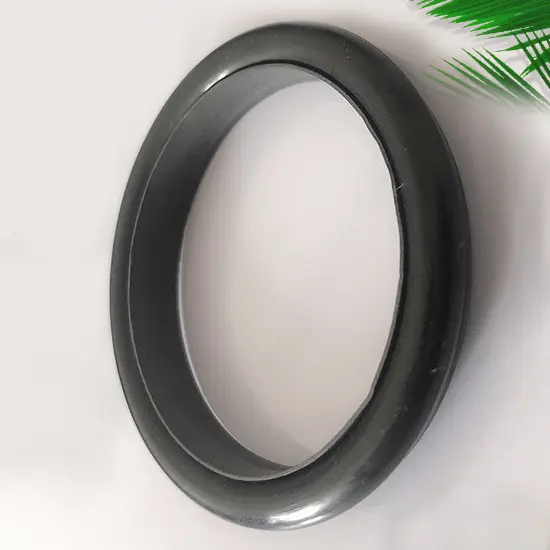

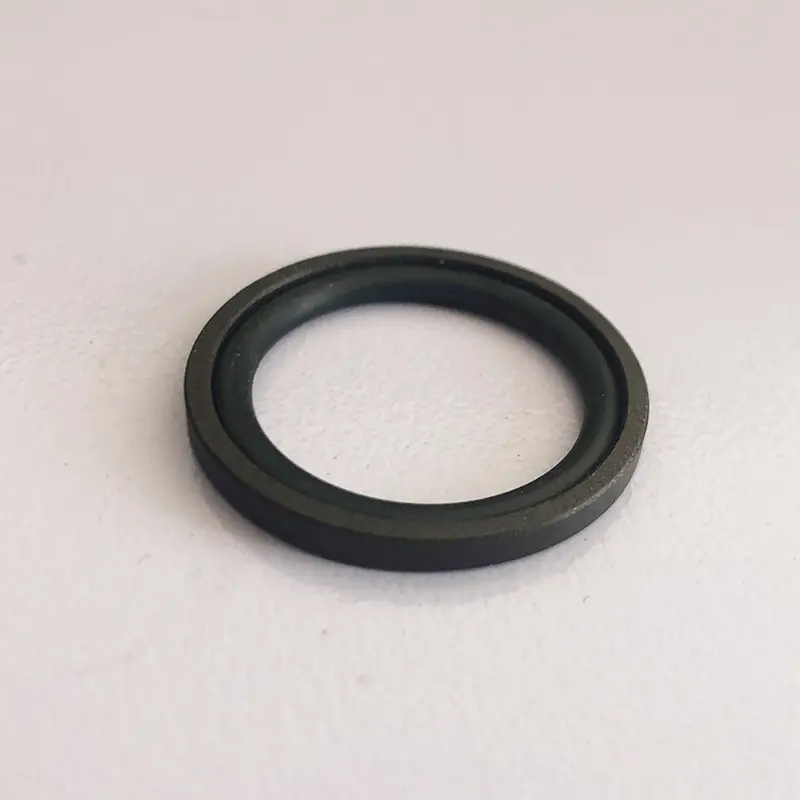

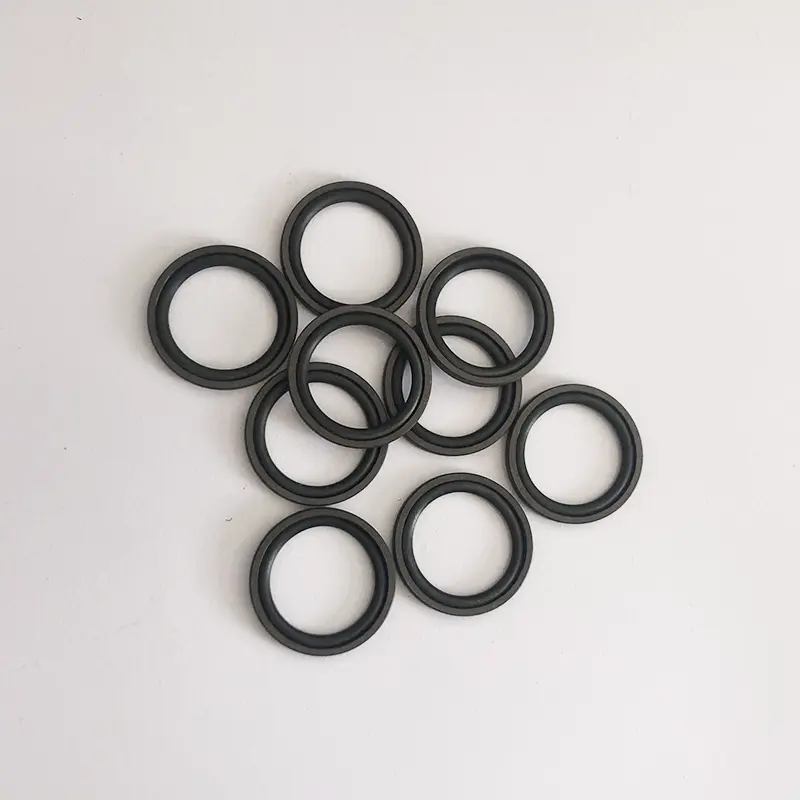

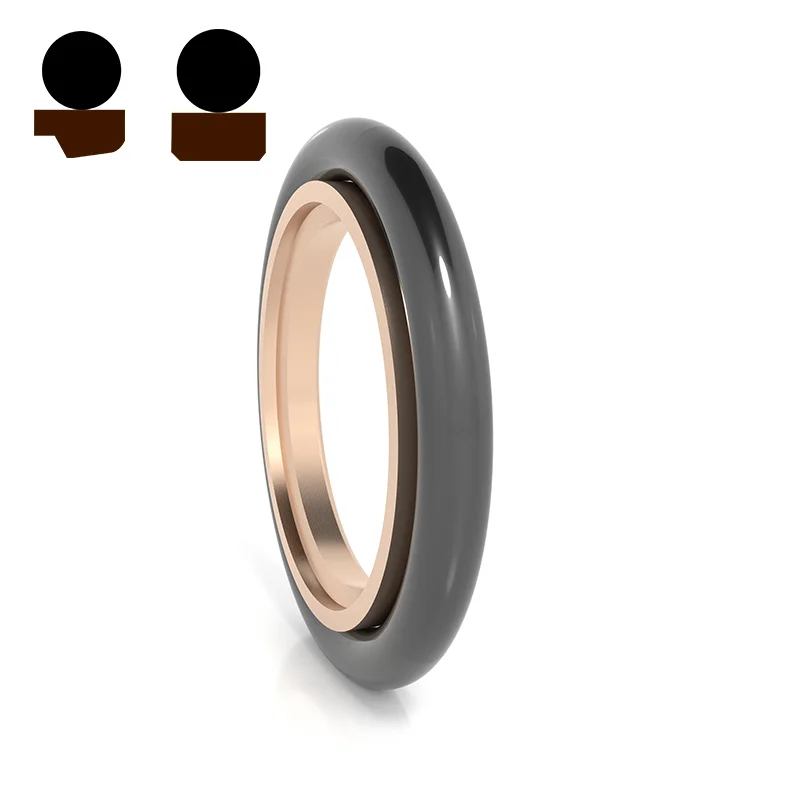

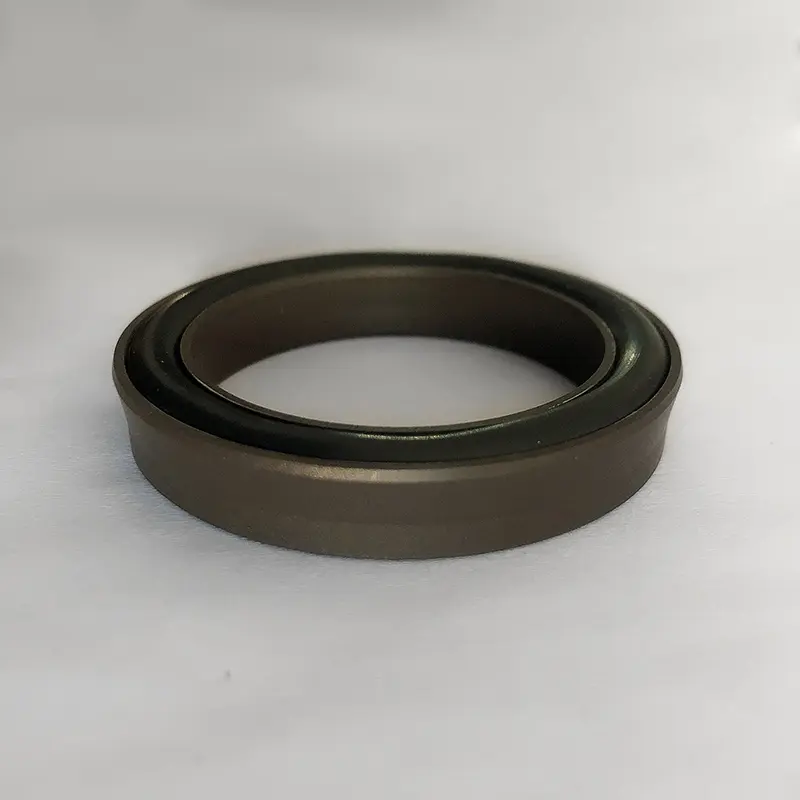

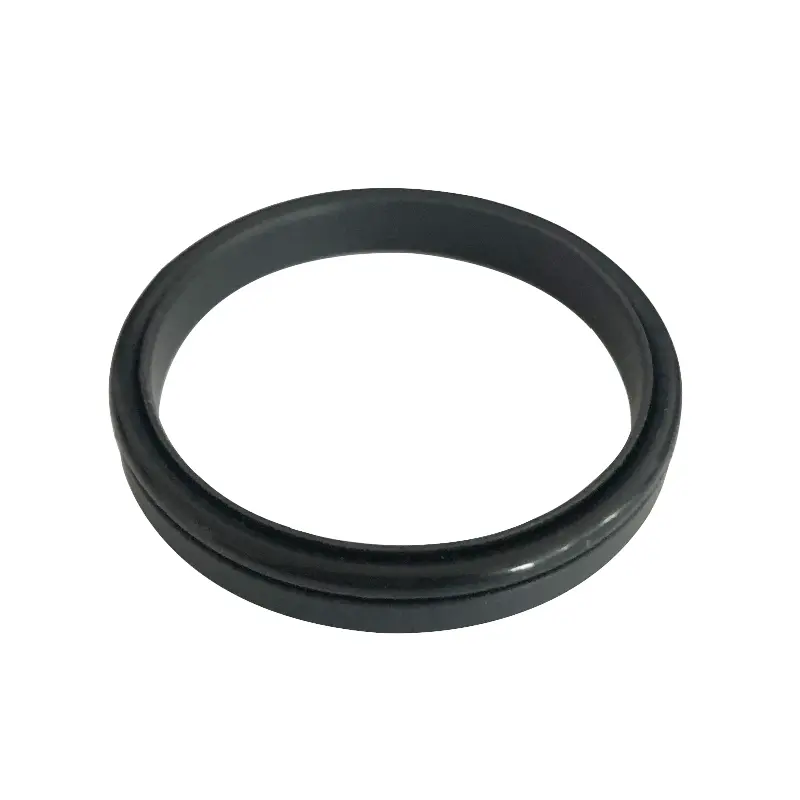

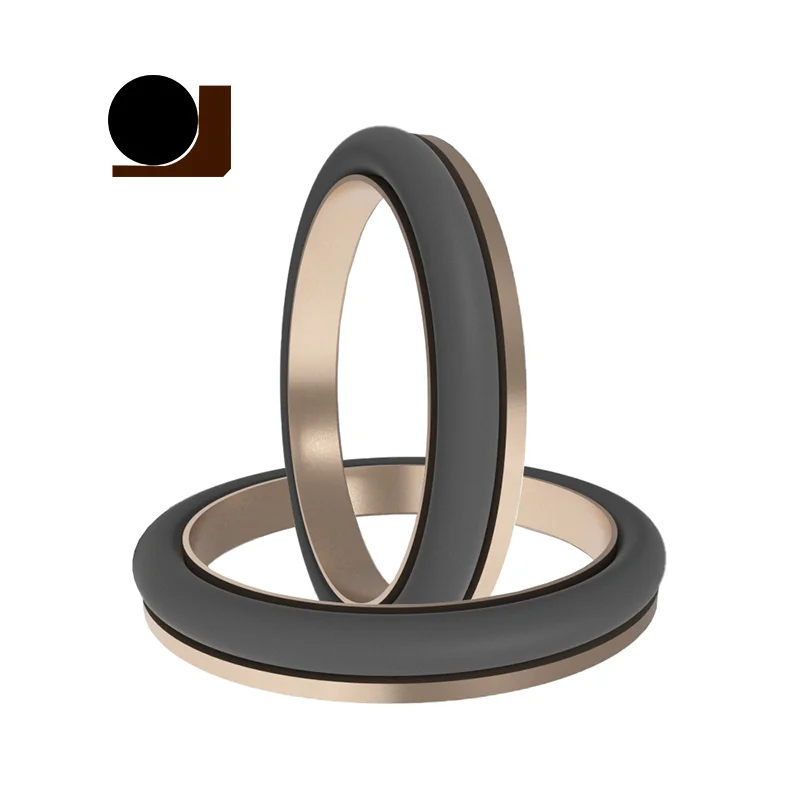

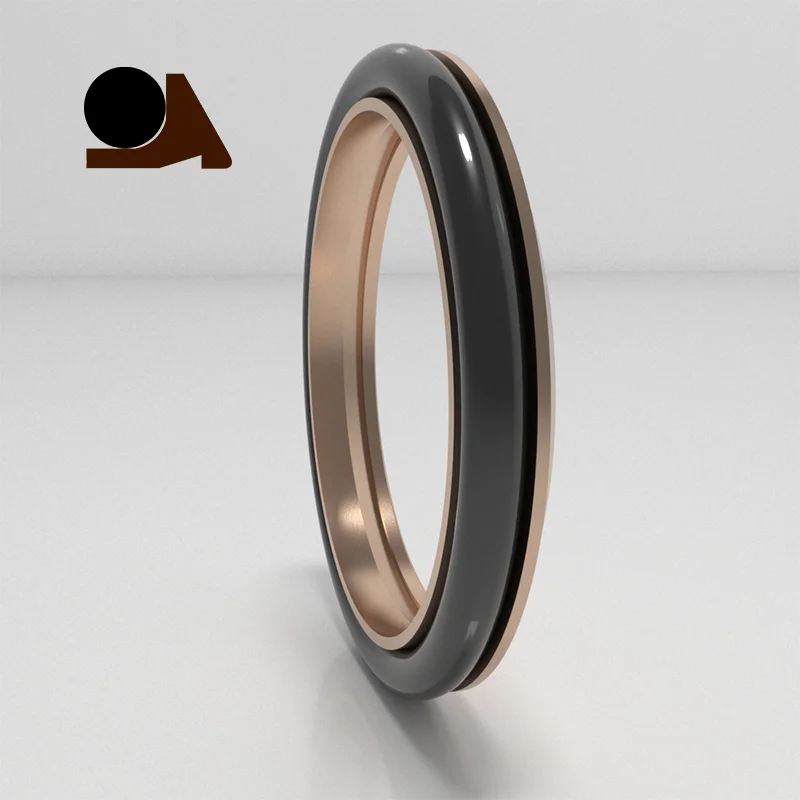

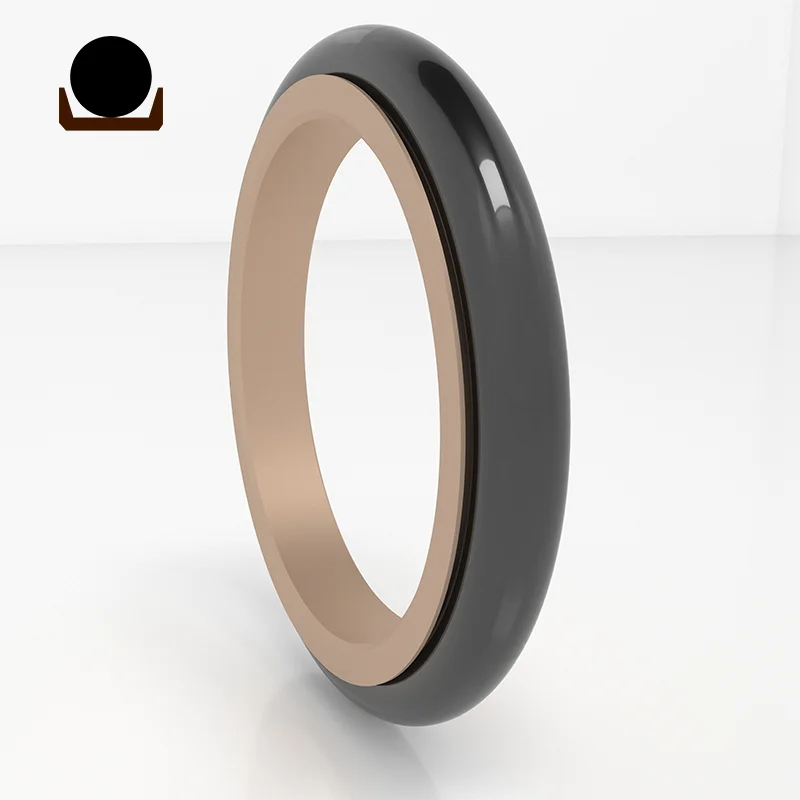

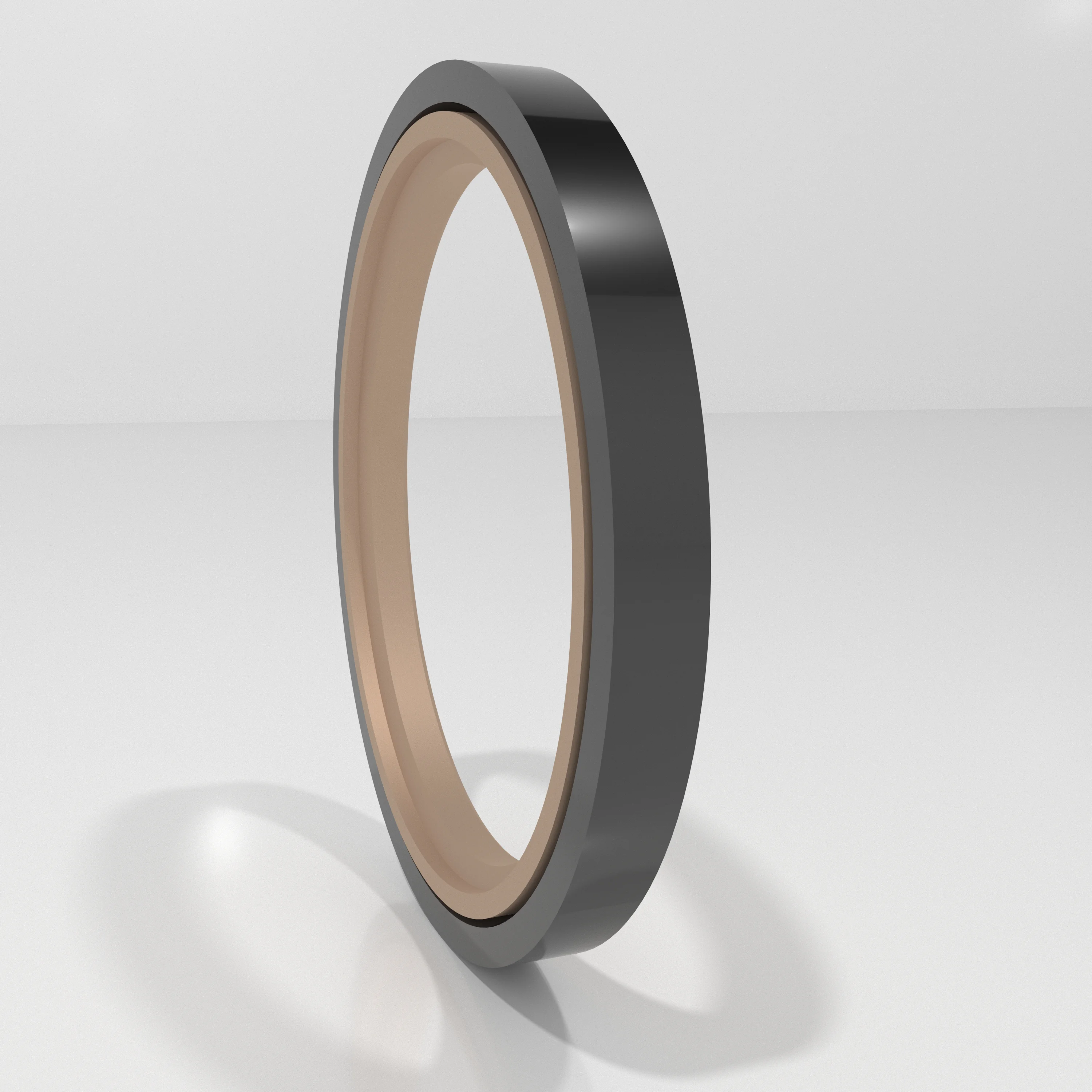

Le guarnizioni dell'asta a pistone ad alta pressione fornite da Ruichen sono composte da anelli di tenuta PTFE e anelli di gomma a forma di O, che sono utilizzati appositamente per la tenuta a senso unico del movimento alternativo idraulico. Sono divisi in serie RC01-RC14 secondo gli O-ring corrispondenti. Quando si lavora, l'O-ring fornisce una forza radiale per compensare l'usura dell'anello di tenuta e il design del labbro sottile dell'anello di tenuta ha una buona vestibilità. I due lavorano insieme per creare un buon effetto di sigillatura.
Le nostre guarnizioni a bordo a pistoni ad alta pressione sono ampiamente utilizzate nelle macchine a stampaggio a iniezione e nelle macchine per il fuste di fusteggiatura in sistemi idraulici industriali, scavatori e caricatori in macchinari ingegneristici, parti idrauliche nella produzione e manutenzione automobilistica, attrezzatura di atterraggio e attuatori in aerospaziale e attrezzature aerospezzate e idrauliche in navi in navi. Possono garantire efficacemente il funzionamento stabile dei sistemi idraulici ed evitare perdite.
Funzionalità e applicazioni del prodotto:
Caratteristiche:
1. Le guarnizioni dell'asta del pistone ad alta pressione possono essere utilizzate per applicazioni idrauliche e pneumatiche.
2. Le prestazioni di tenuta sono sempre buone se si tratta di condizioni di tenuta ad alta o bassa pressione.
3. Attrito basso, piccola resistenza di partenza, movimento liscio, attrito uguale dinamico e statico, nessuna strisciante.
4. Il sigillo ha una lunga vita, adatta alla tenuta di lubrificazione senza olio.
5. Piccolo spazio strutturale e facile installazione e manutenzione.
Condizioni di lavoro applicabili:
Condizioni di lavoro applicabili di guarnizioni a bordo del pistone ad alta pressione (i valori limite non dovrebbero apparire contemporaneamente)
| Profilo | Modello | Pressione (MPA) | Temperatura (℃) | Velocità (m/s) | Media |
 |
RC01/RC02 | ≤70 | -35 ~+100 (O-ring corrispondente NBR) | ≤6 | Olio idraulico, fluido ritardante di fiamma (HFA/HFB), gas, ecc. |
| -20 ~+180 (FKM O-Ring corrispondente) | |||||
 |
RC03/RC04 | ≤100 | -35 ~+100 (O-ring corrispondente NBR) | ≤6 | Olio idraulico, fluido ritardante di fiamma (HFA/HFB), gas, ecc. |
| -20 ~+180 (FKM O-Ring corrispondente) | |||||
 |
RC05 | ≤200 | -35 ~+100 (O-ring corrispondente NBR) | ≤6 | Olio idraulico a base minerale, fluido ritardante di fiamma (HFA/HFB), acqua, ecc. |
| -20 ~+180 (FKM O-Ring corrispondente) | |||||
 |
RC06/RC07 | ≤100 | -35 ~+100 (O-ring corrispondente NBR) | ≤6 | Olio idraulico a base minerale, fluido ritardante di fiamma (HFA/HFB), gas, ecc. |
| -20 ~+180 (FKM O-Ring corrispondente) | |||||
 |
RC08/RC09 | ≤200 | -35 ~+100 (O-ring corrispondente NBR) | ≤6 | Olio idraulico a base minerale, fluido ritardante di fiamma (HFA/HFB), acqua, ecc. |
| -20 ~+180 (FKM O-Ring corrispondente) | |||||
 |
RC10 | ≤260 | -35 ~+100 (O-ring corrispondente NBR) | ≤6 | Olio idraulico a base minerale, fluido ritardante di fiamma (HFA/HFB), acqua, ecc. |
| -20 ~+180 (FKM O-Ring corrispondente) | |||||
 |
RC11 | ≤60 | -35 ~+100 (O-ring corrispondente NBR) | ≤6 | Olio idraulico a base minerale, fluido ritardante di fiamma (HFA/HFB), acqua, ecc. |
| -20 ~+180 (FKM O-Ring corrispondente) | |||||
 |
Rc11-b | ≤60 | -35 ~+100 (O-ring corrispondente NBR) | ≤6 | Olio idraulico a base minerale, fluido ritardante di fiamma (HFA/HFB), acqua, ecc. |
| -20 ~+180 (FKM O-Ring corrispondente) | |||||
 |
RC12 | ≤60 | -35 ~+100 (O-ring corrispondente NBR) | ≤6 | Olio idraulico a base minerale, fluido ritardante di fiamma (HFA/HFB), acqua, ecc. |
| -20 ~+180 (FKM O-Ring corrispondente) | |||||
 |
RC13 | ≤20 | -35 ~+100 (O-ring corrispondente NBR) | ≤6 | Olio idraulico a base minerale, fluido ritardante di fiamma (HFA/HFB), gas, ecc. |
| -20 ~+180 (FKM O-Ring corrispondente) | |||||
 |
RC14 | ≤20 | -35 ~+100 (O-ring corrispondente NBR) | ≤6 | Olio idraulico a base minerale, fluido ritardante di fiamma (HFA/HFB), gas, ecc. |
| -20 ~+180 (FKM O-Ring corrispondente) |
Selezione del materiale:
1. È possibile selezionare i materiali di O-ring abbinati: R01 Nitrile Bash (NBR), RO2 Fluororubber (FKM), ecc.
2. Materiali ad anello di tenuta: PTFE1, PTFE2, PTFE3, PTFE4, PU, ecc.
Esempio di ordinazione: (Vengono visualizzati solo alcuni modelli, ti preghiamo di contattarci per modelli di ordinazione specifici)
Modello d'ordine RC01-80X89.6X7.8-PTFE3-R01
Diametro del modello-rod x scanalatura diametro x larghezza scanalatura larghezza PTFE3 MATERIALE PTFE MODIFICATO RAST R01 Codice materiale O-ring R0
Modello ordina RC03—80x89x10-PTFE3-R01
Diametro del modello-rod x scanalatura diametro x larghezza scanalatura larghezza PTFE3 MATERIALE PTFE Modificata Codice materiale R01-O-ring Codice
Modello ordina RC06—80x89.9x9.2-PTFE3-R01
Diametro del modello-rod x scanalatura diametro x larghezza scanalatura larghezza PTFE3 MATERIALE PTFE MODIFICATO RAST R01 Codice materiale O-ring R0
Modello ordina RC08-80x90.2x11.2-PTFE3-R01 Diametro del modello modello X Diametro della scanalatura X Codice della larghezza della scanalatura
Specifiche:
(Vengono mostrati solo alcuni modelli, contattaci per modelli di ordine specifici)

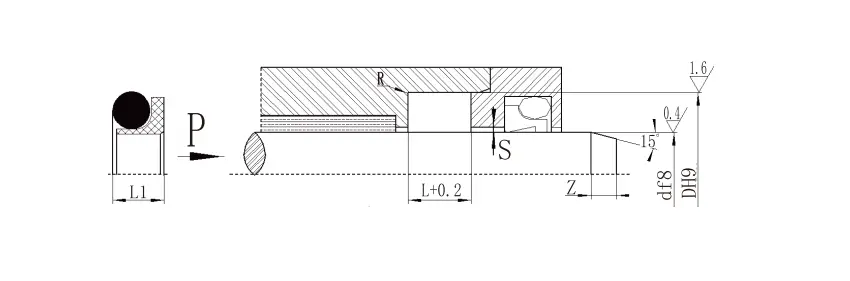

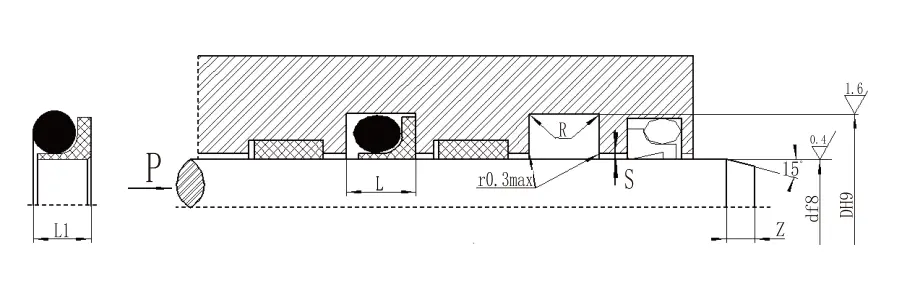

| 4.1 Specifiche RC01 (possono essere prodotti prodotti di qualsiasi dimensione nella tabella delle specifiche) | ||||||||||
| DF8 Tipo standard RC01 |
DF8 Carico leggero RC01-Q |
DF8 Carico pesante RC01-Z |

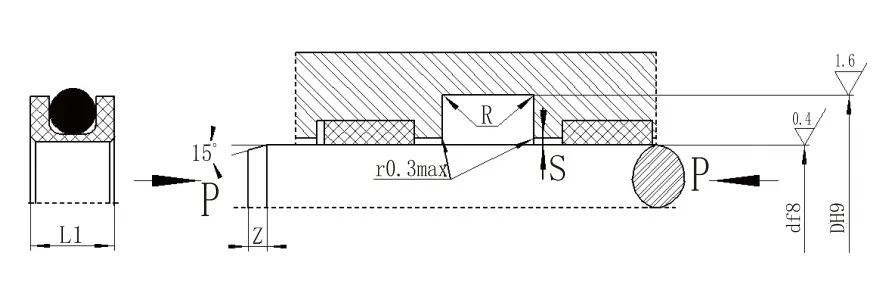

D H9 | L+0.2 | L1 | Rmax | Smax | Zmin | d0 | |
| <20MPA | <40MPA | |||||||||
| - | 5 ~ 17.9 | - | D+3.5 | 3.2 | 2.8 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39,9 | - | D+5.0 | 4.2 | 3.8 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39,9 | 40 ~ 108.9 | 5 ~ 17.9 | D+6.6 | 5.2 | 4.7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39,9 | D+9.6 | 7.8 | 7 | 0.5 | 0.3 | 0.2 | 7 | 5.3 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | D+12,5 | 9.8 | 8.8 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | D+15.2 | 11.6 | 10.6 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | D+17,8 | 14.8 | 13.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+21.2 | 17.8 | 16.3 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| Nota: 1. Per ≤30mm, si consiglia di utilizzare la scanalatura aperta. | ||||||||||
| 2. Per l'installazione di sigilli per la scanalatura integrale (chiuso), fare riferimento alla guida di installazione della nostra azienda. 3. Per pressione> 40 MPa, l'area radicale del sigillo utilizza la tolleranza di adattamento H8/F8. | ||||||||||

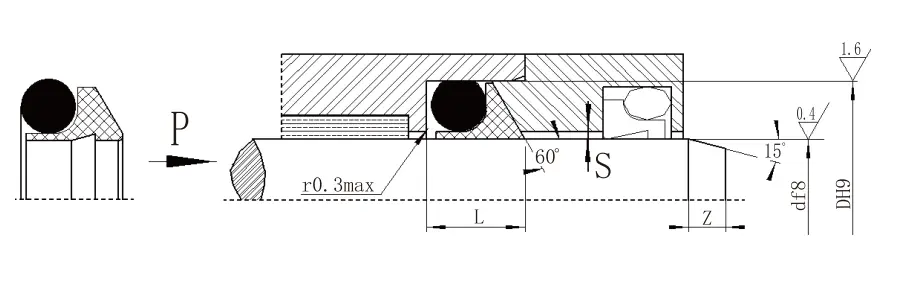

| 4.1 Tabella dei parametri delle specifiche RC03 (è possibile produrre prodotti di qualsiasi dimensione nella tabella delle specifiche) | |||||||
| D F8 | D H9 | L+0.2 | Smax | Zmin | d0 |
|
|
| <40MPA | <60MPA |
|
|||||
| 5 ~ 17 | D+4.7 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
|
| 18 ~ 39 | D+6.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
|
| 40 ~ 108 | D+9.0 | 10 | 0.3 | 0.2 | 7 | 5.3 |
|
| 109 ~ 670 | D+12.0 | 13.2 | 0.35 | 0.25 | 10 | 7 |
|
| 671 ~ 999 | D+14.6 | 15.8 | 0.5 | 0.3 | 12 | 8.6 |
|
| 1000 ~ 1600 | D+18 | 17.4 | 0.6 | 0.4 | 15 | 10 |
|
| > 1600 | D+21.2 | 22 | 0.7 | 0.6 | 20 | 12 |
|
| NOTA: 1. Per pressione> 60 MPa, l'area della radice della tenuta utilizza la tolleranza di adattamento H8/F8 e la guarnizione a pressione ultra-alta Smax <0,05. | |||||||
| 2. Consultare la nostra azienda quando deve essere utilizzata una struttura di scanalatura chiusa. | |||||||
| 4.1 Specifiche RC06 (possono essere prodotti prodotti di qualsiasi dimensione nella tabella delle specifiche) | ||||||||||
| D F8 Tipo standard RC06 |
D F8 Carico leggero RC06-Q |
D F8 Carico pesante RC06-Z |
D H9 | L+0.2 | L1 | Rmax | Smax | Zmin | d0 | |
| <20MPA | <40MPA | |||||||||
| - | 4 ~ 17.9 | - | D+3.6 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 4 ~ 17.9 | 18 ~ 39,9 | - | D+5.0 | 5 | 4.6 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39,9 | 40 ~ 106.9 | 4 ~ 17.9 | D+6.6 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 106.9 | 107 ~ 630.9 | 18 ~ 39,9 | D+9.9 | 9.2 | 8.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 107 ~ 630.9 | 631 ~ 999 | 40 ~ 106.9 | D+13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 631 ~ 999 | 1000 ~ 1600 | 107 ~ 630.9 | D+15.2 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1600 | ≥1600 | 631 ~ 999 | D+18,5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10 |
| ≥1600 | - | 1000 ~ 1600 | D+22 | 19 | 17 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| Nota: 1. Per diametro dell'albero ≤70 mm, si consiglia di utilizzare la scanalatura aperta. Per l'installazione di guarnizioni per la scanalatura integrali (chiuse), consultare la Guida di installazione. | ||||||||||
| 2. Per pressione> 40 MPa, l'area radicale del sigillo utilizza la tolleranza di adattamento H8/F8. | ||||||||||
| 4.1 Specifiche RC08 (possono essere prodotti prodotti di qualsiasi dimensione nella tabella delle specifiche) | ||||||||||
| Tipo standard DF8 RC08 | Carico leggero DF8 RC08-Q | Carico pesante DF8 RC08-Z | Diametro del groove D H9 | Larghezza della scanalatura L+0,2 |
Altezza del sigillo L1 | Angoli arrotondati Rmax | Clearance radiale smax | Smussare Zmin |
Diameta del filo o-ring D0 | |
| <20MPA | <60MPA | |||||||||
| - | 5 ~ 17.9 | - | D+3.6 | 4.7 | 4.2 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39,9 | - | D+5.2 | 6.1 | 5.5 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39,9 | 40 ~ 108.9 | 5 ~ 17.9 | D+6.8 | 8 | 7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39,9 | D+10.2 | 11.2 | 10 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | D+13.4 | 14.2 | 12.7 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | D+16.0 | 16.2 | 14.5 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 159 | ≥1600 | 630 ~ 999 | D+18,8 | 18.6 | 16.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+22,8 | 21.8 | 19.8 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| Nota: 1. Consultare la nostra azienda quando è richiesto la scanalatura chiusa. | ||||||||||
| 2. Pressione> 60 MPA, ROOT H8/F8 Tolleranza di corrispondenza, sigillo ad alta pressione Smax <0,05. | ||||||||||
