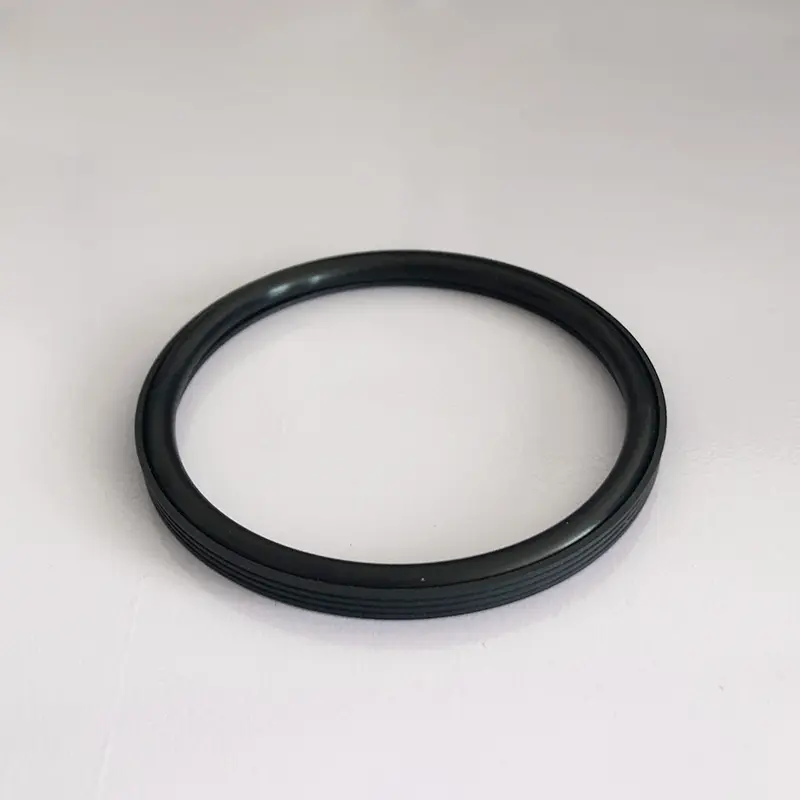

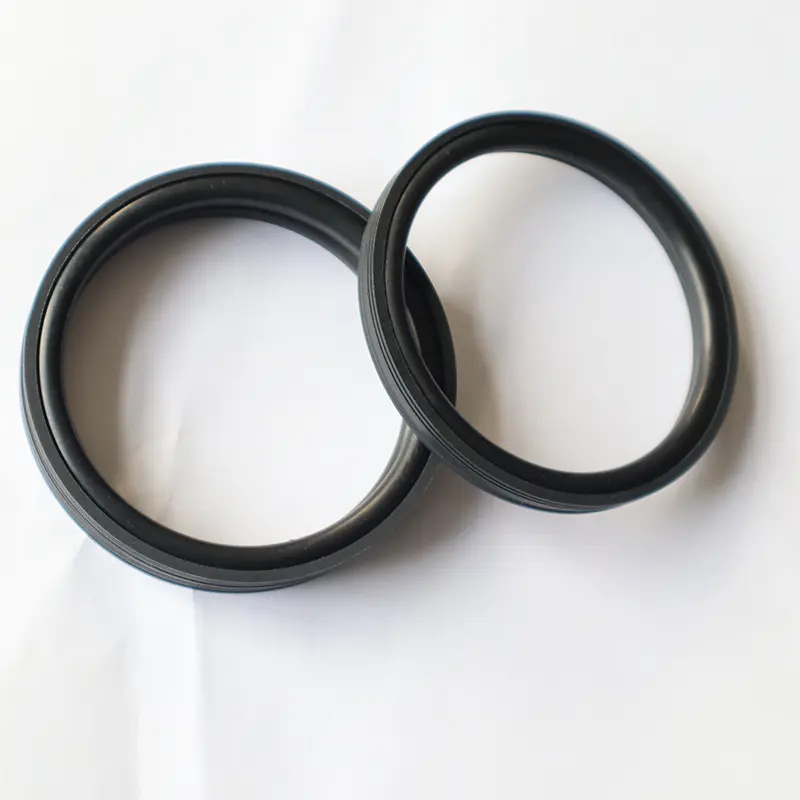

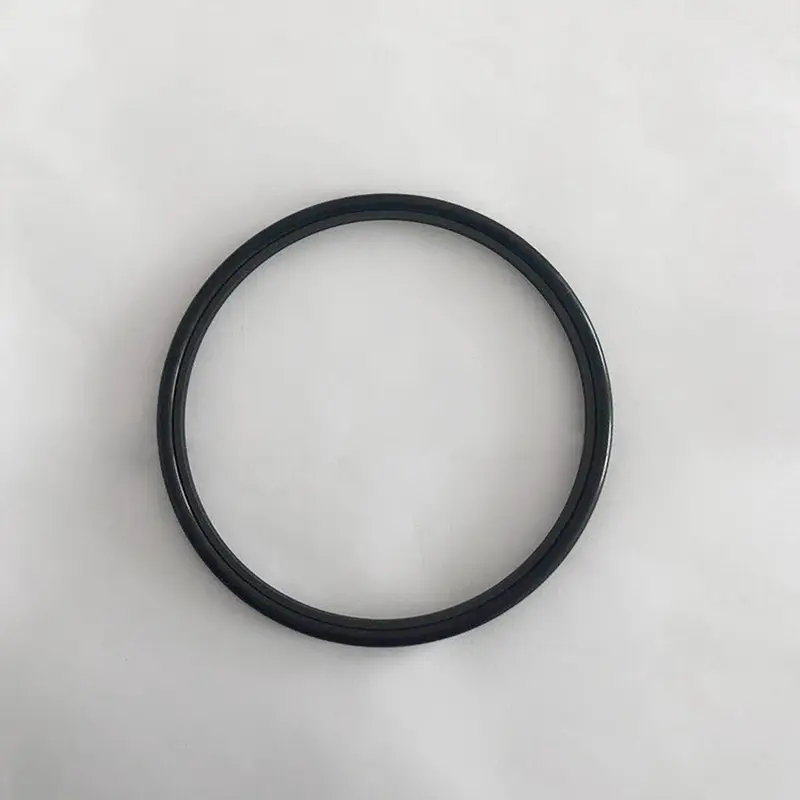

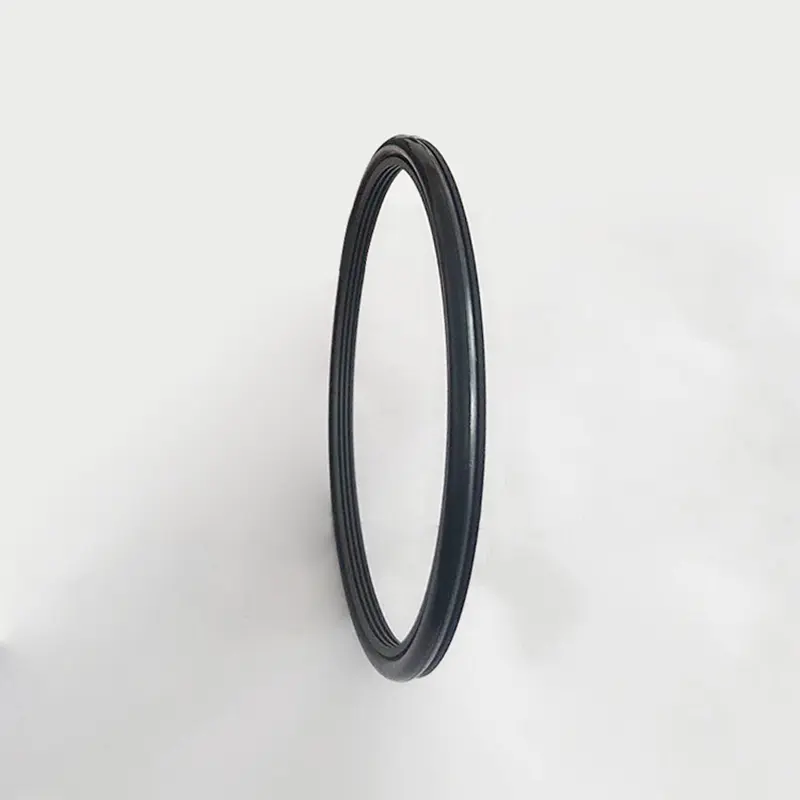

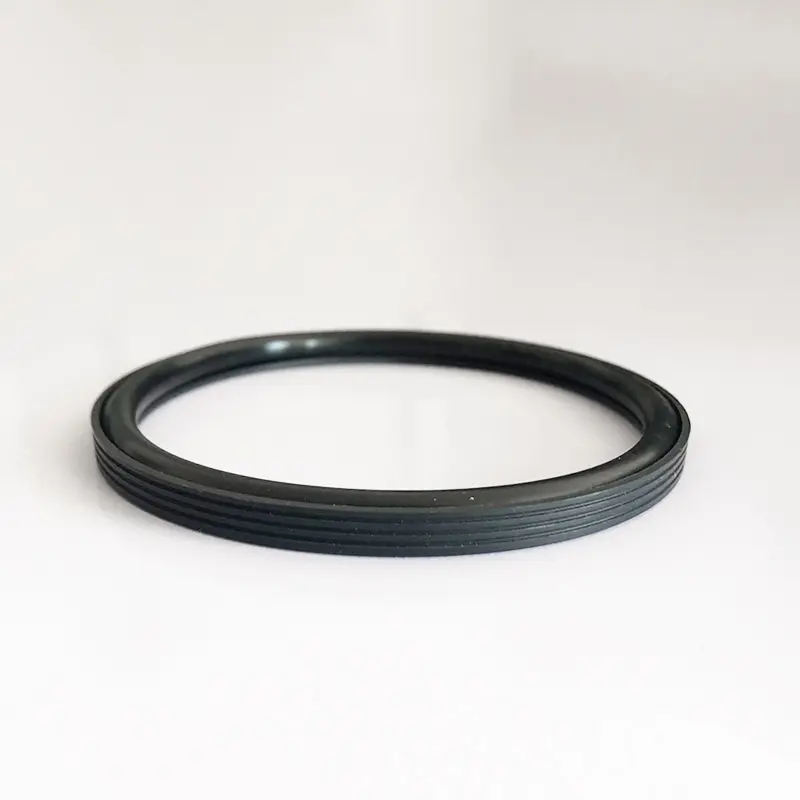

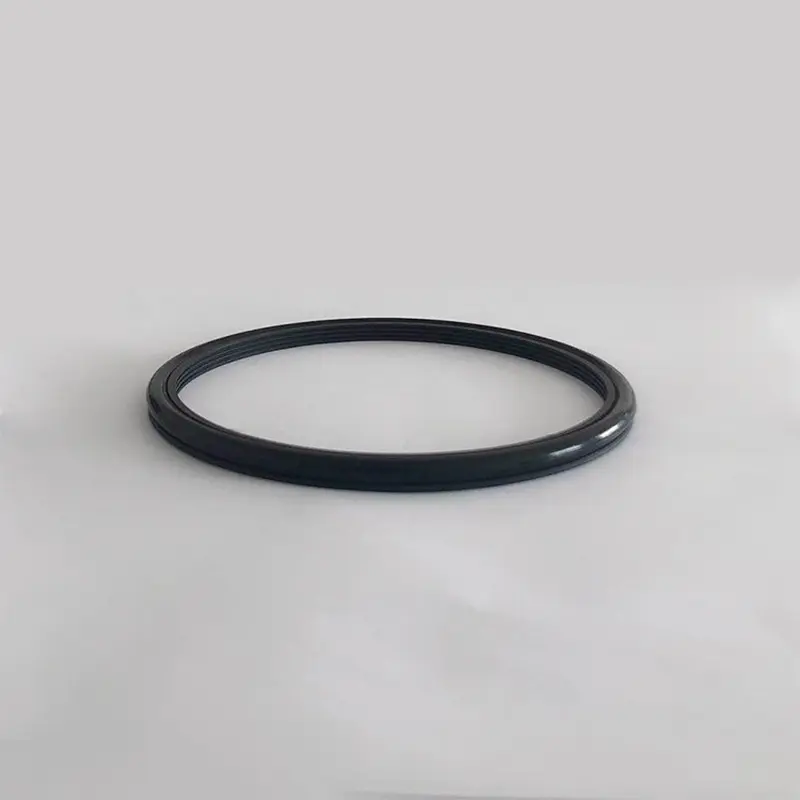

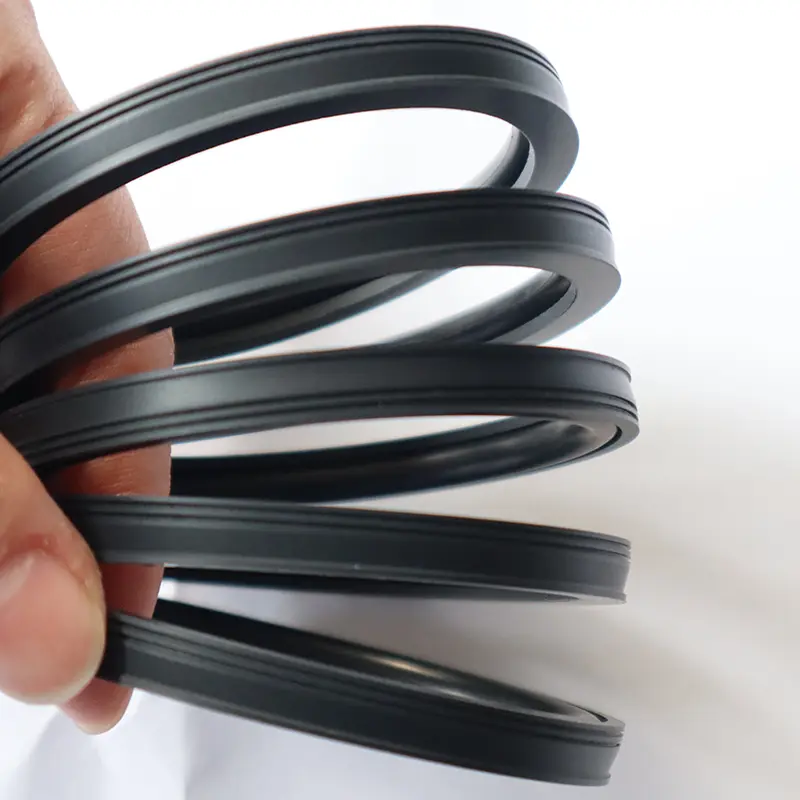

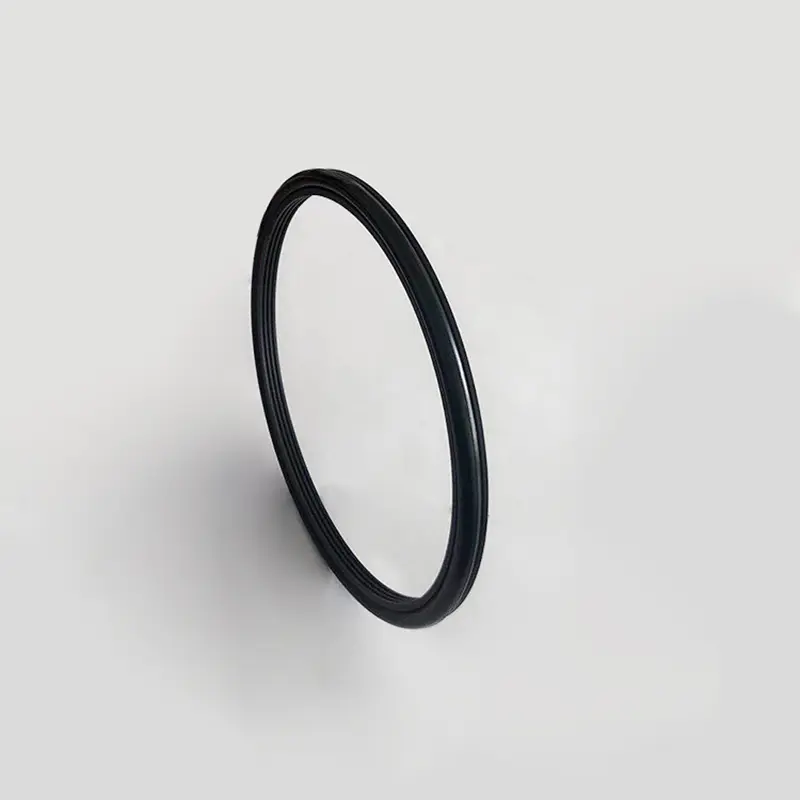

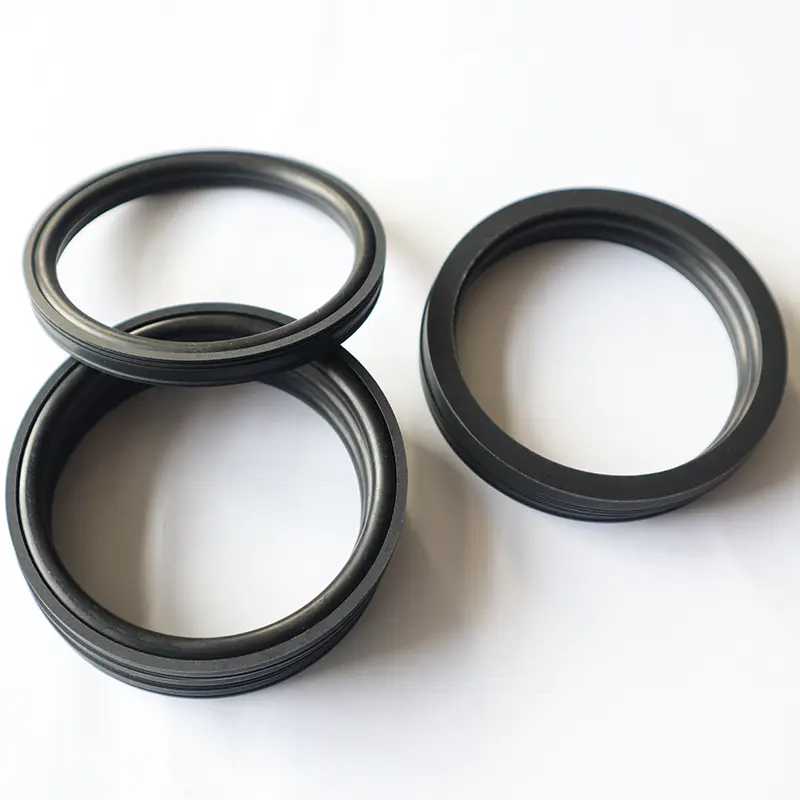

Le guarnizioni ad alta pressione RC2061 e RC2062 per la sospensione del cemento lanciate da Ruichen Seals sono progettate per far fronte a condizioni di sigillatura del cemento complesse e dure.

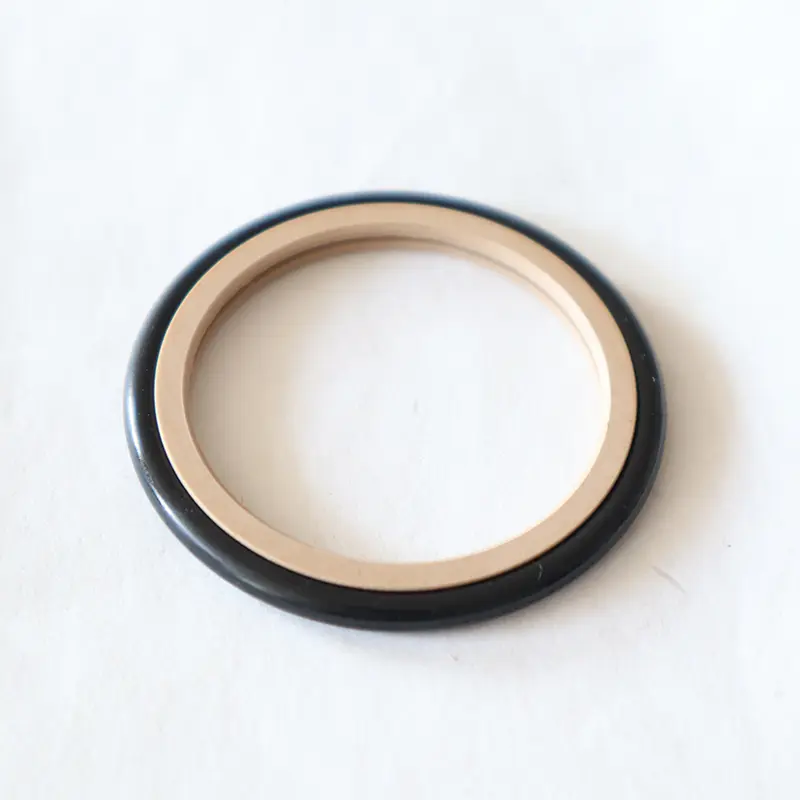

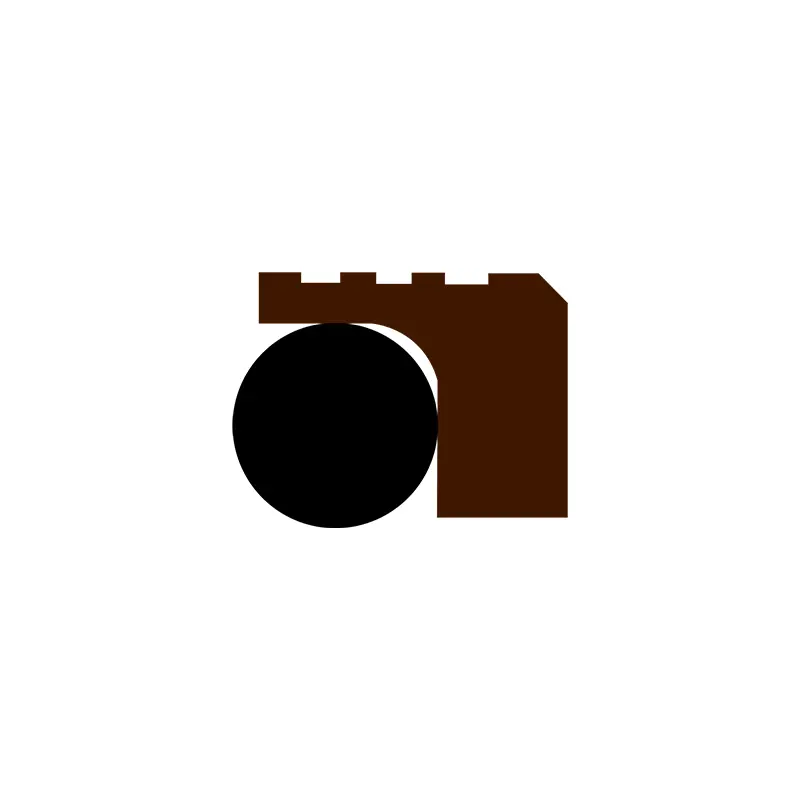

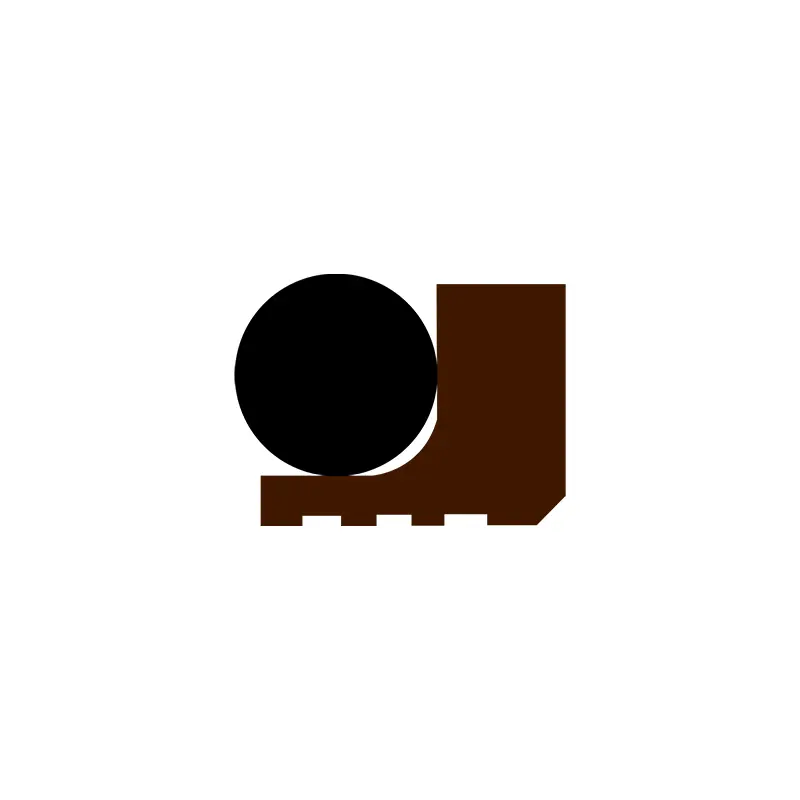

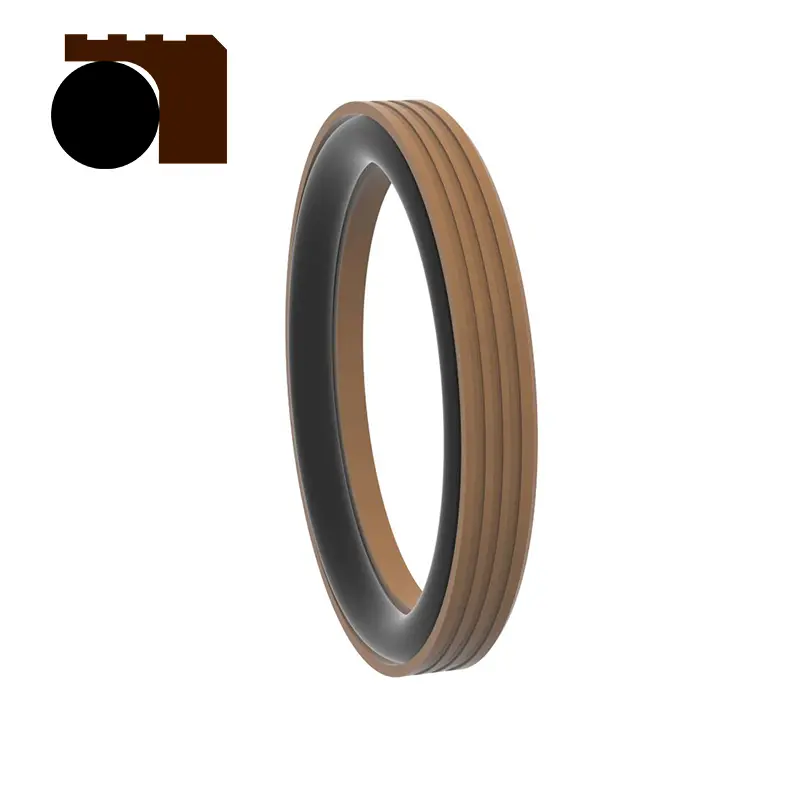

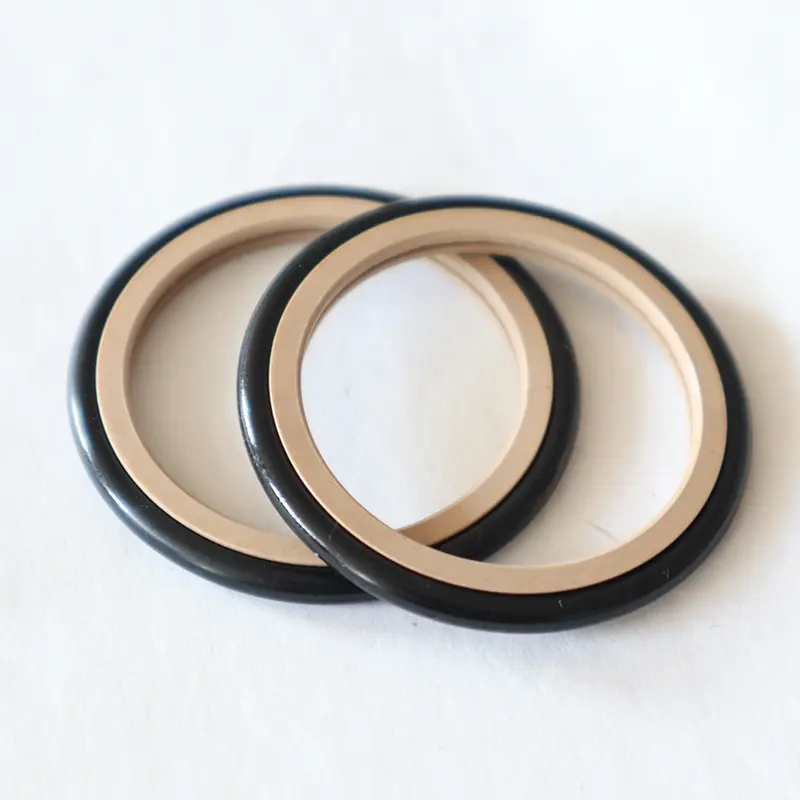

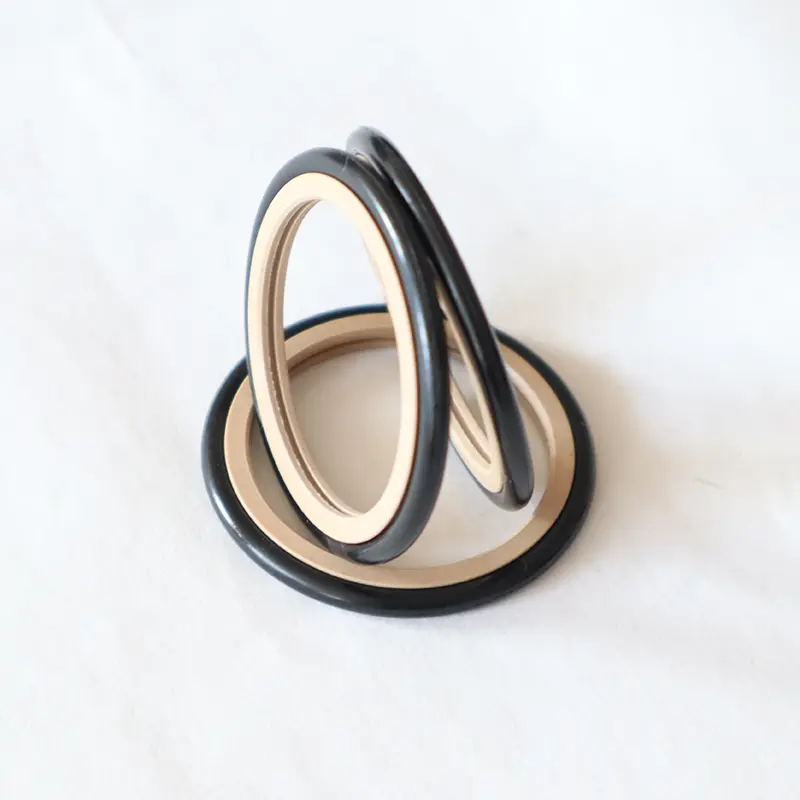

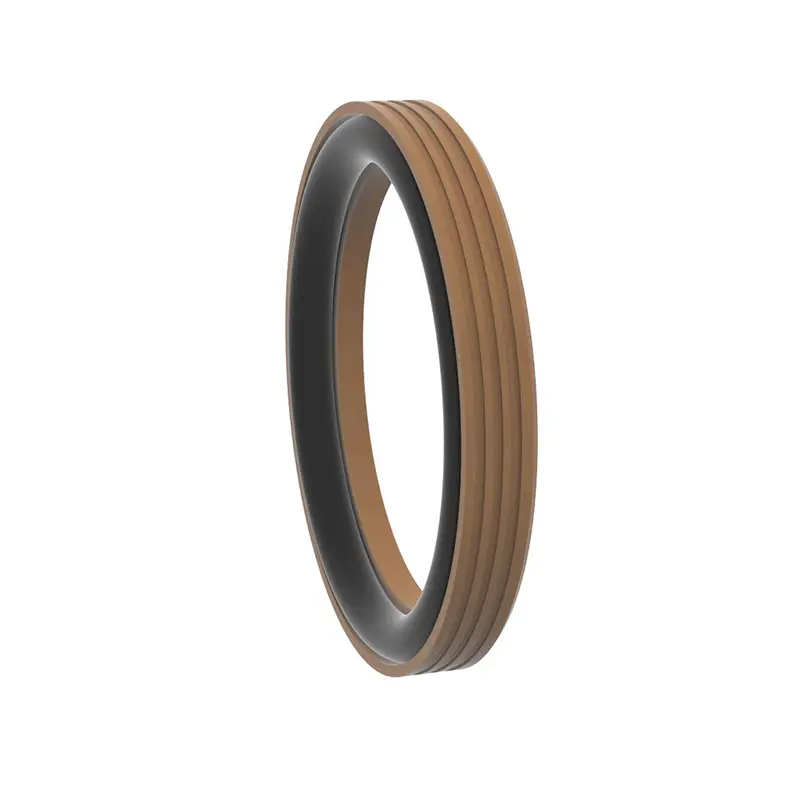

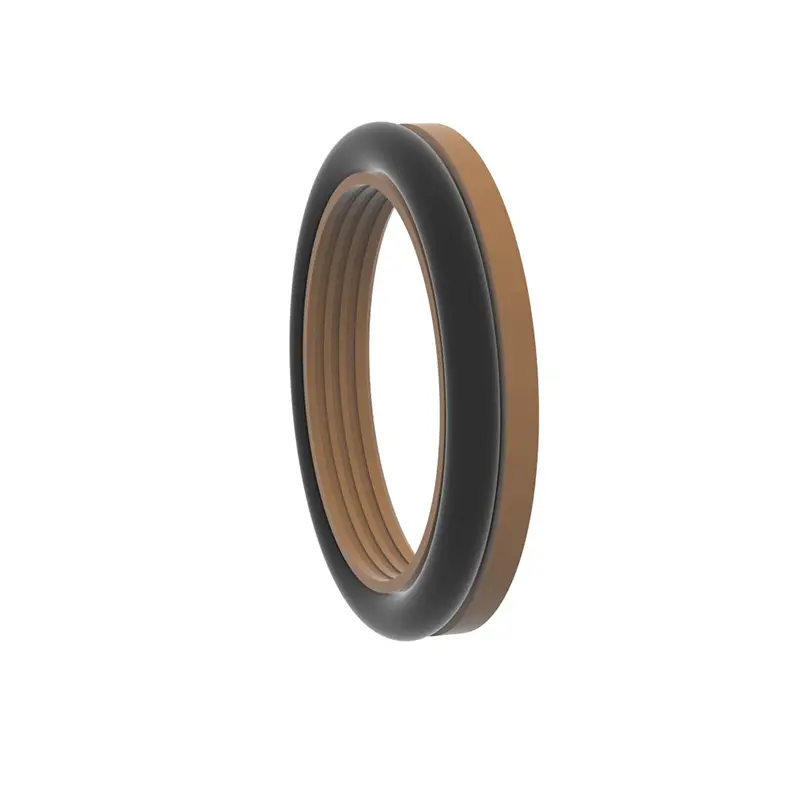

Questi due prodotti hanno la stessa struttura, entrambi composti da anelli di tenuta a denti di plastica ingegneristici attentamente progettati e O-ring per ottenere una tenuta a senso unico di reciproco idraulico e movimento rotante. Hanno una vasta gamma di applicazioni e possono svolgere un ruolo importante in attrezzature come pompe dello stantuffo, pompe di fango, esercitazioni a vite, impianti di perforazione, attrezzature per l'esplorazione dell'olio e impianti di miscelazione in cemento.
In termini di prestazioni, i nostri sigilli ad alta pressione per la sospensione del cemento possono mostrare molti vantaggi. Le caratteristiche di lunga durata riducono la necessità di una frequente sostituzione delle parti di tenuta e riducono i costi di manutenzione delle attrezzature; Le prestazioni a basso attrito garantiscono un funzionamento regolare delle attrezzature e riduce la perdita di energia; Una buona sigillatura impedisce efficacemente la perdita di liquami di cemento e garantisce un funzionamento stabile delle attrezzature; Piccolo spazio strutturale è conveniente per l'installazione e il layout in spazi limitati di varie attrezzature; Facile installazione, utilizzo e manutenzione migliora ulteriormente l'efficienza dell'uso delle apparecchiature.
Per i media maligni come il liquame del cemento, il prodotto può migliorare l'effetto di tenuta attraverso un design speciale per l'ottimizzazione delle labbra e dello spessore. Se utilizzato per i supporti di liquami di sigillatura, al fine di migliorare ulteriormente le prestazioni di sigillatura e la durata dei componenti, consigliamo la lubrificazione del grasso tra due (o più) sigilli. Queste due guarnizioni ad alta pressione per la sospensione del cemento forniscono una soluzione affidabile ed efficiente al problema della tenuta del liquame al cemento ad alta pressione.
Funzionalità e applicazioni del prodotto:
Esempio di ordinazione:
Modello ordina RC2061-80X91.7X7.6-PTFE4-R01 Diametro dell'albero modello X Diametro della scanalatura X Codice della larghezza della scanalatura
Modello d'ordine RC2062-80X68.3x7.6-PTFE4-R01
Diametro del modello-cilindro X Diametro della scanalatura x Codice di larghezza della scanalatura

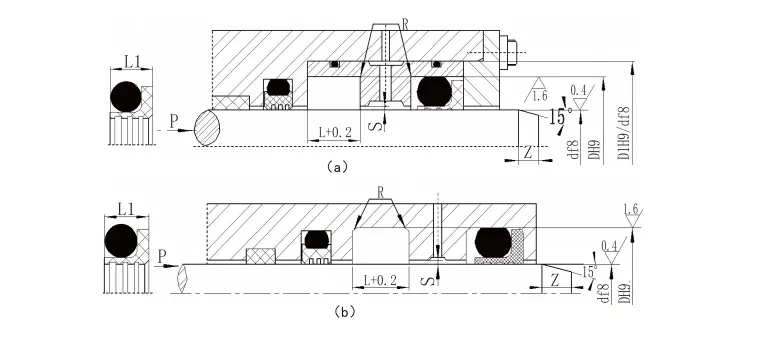

Specifiche:
| Intervallo di diametro dell'albero
Tipo standard D F8 RC2061 |
Intervallo di diametro dell'albero
Carico pesante D F8 RC2061-Z |
Diametro del groove D H9 |
Larghezza della scanalatura L+0.2 |
Sigillo widthl1 | Angoli rotondi Rmax |
Clearance radiale Smax | Smussare Zmin |
Diametro del filo dell'o-ring | ||
| <10MPA | <20MPA | <40MPA | ||||||||
| 5 ~ 15.9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 39 ~ 107.9 | D+15,5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Nota: 1. Per diametro dell'albero ≤30mm, si consiglia la scanalatura aperta. | ||||||||||
| 2. Per guarnizione rotante, si consiglia la durezza superficiale dell'albero rotante per essere HRC ≥58. 3. Per pressione maggiore di 30 MPa, si consiglia H8/F8 per il gap di estrusione. | ||||||||||

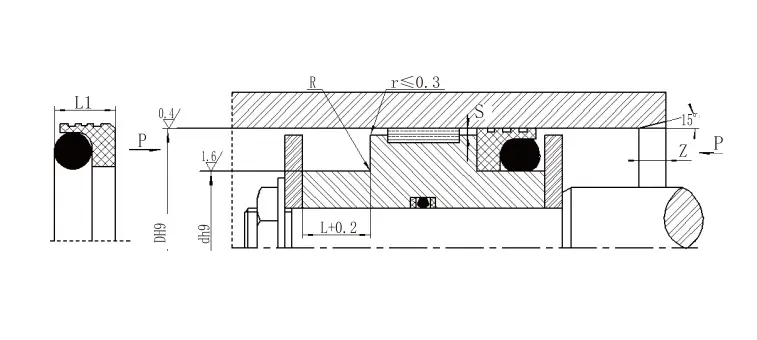

| Gamma di aperture
Standard D H9 RC2062 |
Gamma di aperture
Carico pesante D H9 RC2062-Z |
Diametro del groove D H9 |
Larghezza della scanalatura L+0.2 |
Sigillo widthl1 | Angoli arrotondati Rmax |
Clearance radiale Smax | Smussare Zmin |
Diametro del filo dell'o-ring | ||
| <10MPA | <20MPA | <40MPA | ||||||||
| 8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Nota: 1. Per i diametri del cilindro ≤ 30 mm, si consigliano scanalature aperte. | ||||||||||
| 2. Per pressioni superiori a 30 MPa, si consiglia H8/F8 per la clearance di estrusione. | ||||||||||
| Sigillanti ad alta pressione per le condizioni di lavoro del liquame al cemento | ||||||
| Profilo | Modello | Pressione MPA |
Temperatura (℃) | Velocità (SM) |
Media | |
| Movimento alternativo | Movimento rotazionale | |||||
 |
RC2061 | ≤100 | -35 ~+100 (O-ring corrispondente NBR) | ≤6 | ≤2 | Acqua, fango, petrolio greggio, olio idraulico, emulsione, ecc. |
| -20 ~+200 (O-Ring FKM corrispondente) | ||||||
 |
RC2062 | ≤100 | -35 ~+100 (O-ring corrispondente NBR) | ≤6 | ≤2 | Acqua, fango, petrolio greggio, olio idraulico, emulsione, ecc. |
| -20 ~+200 (O-Ring FKM corrispondente) | ||||||
