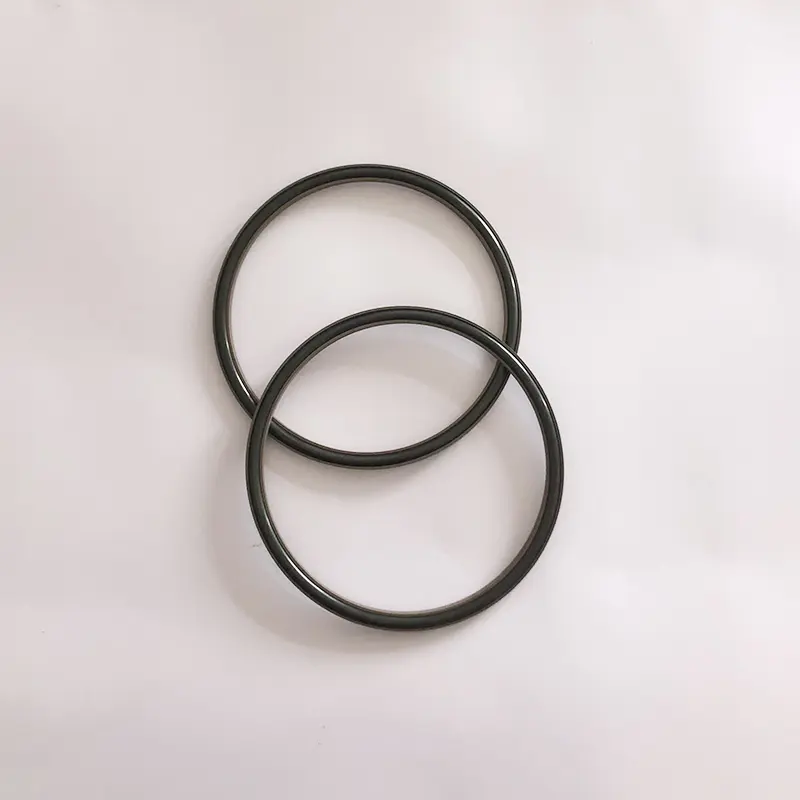

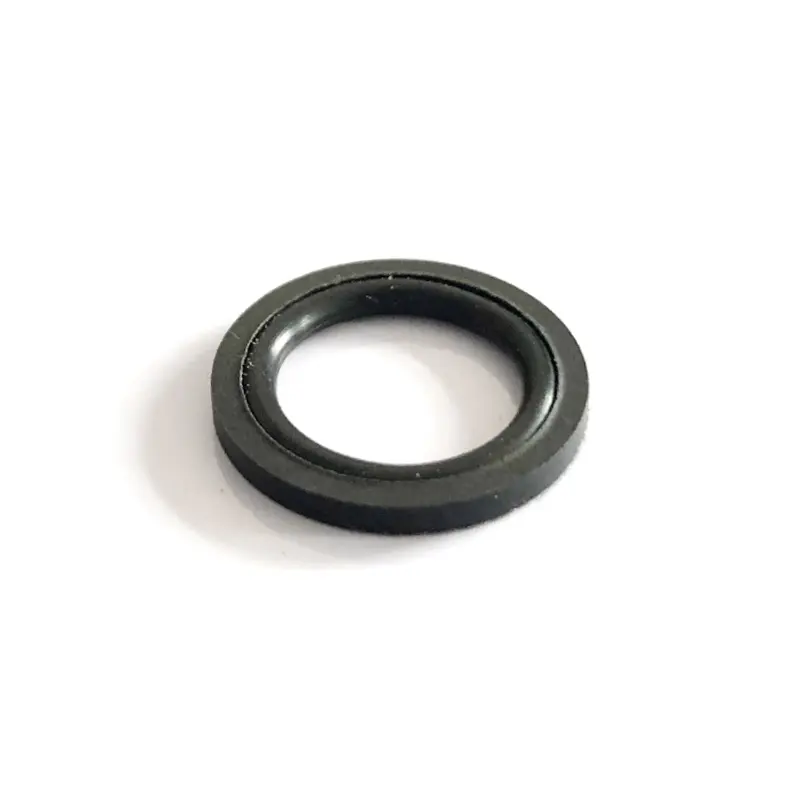

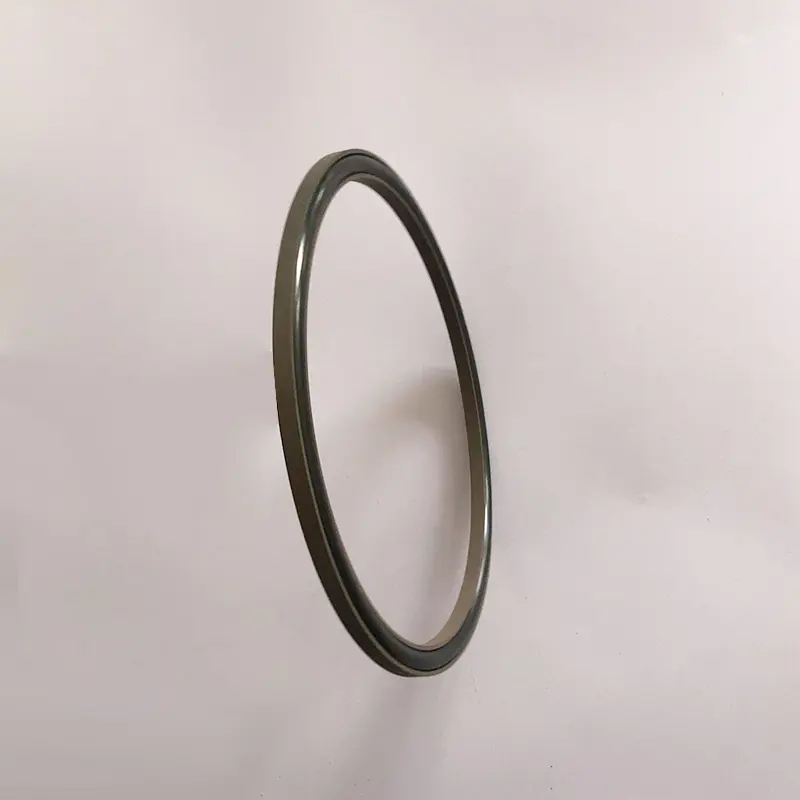

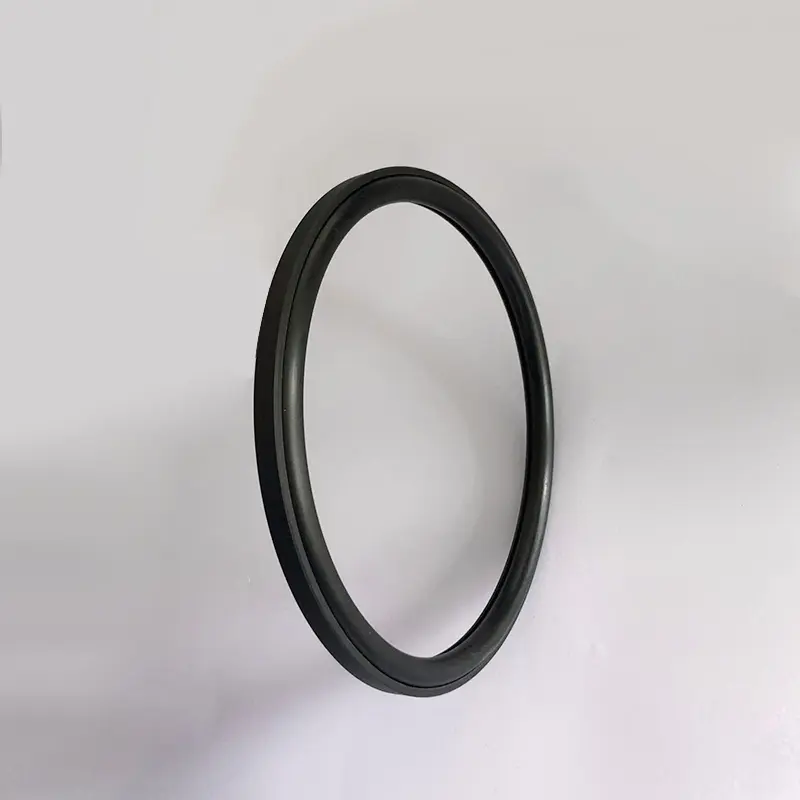

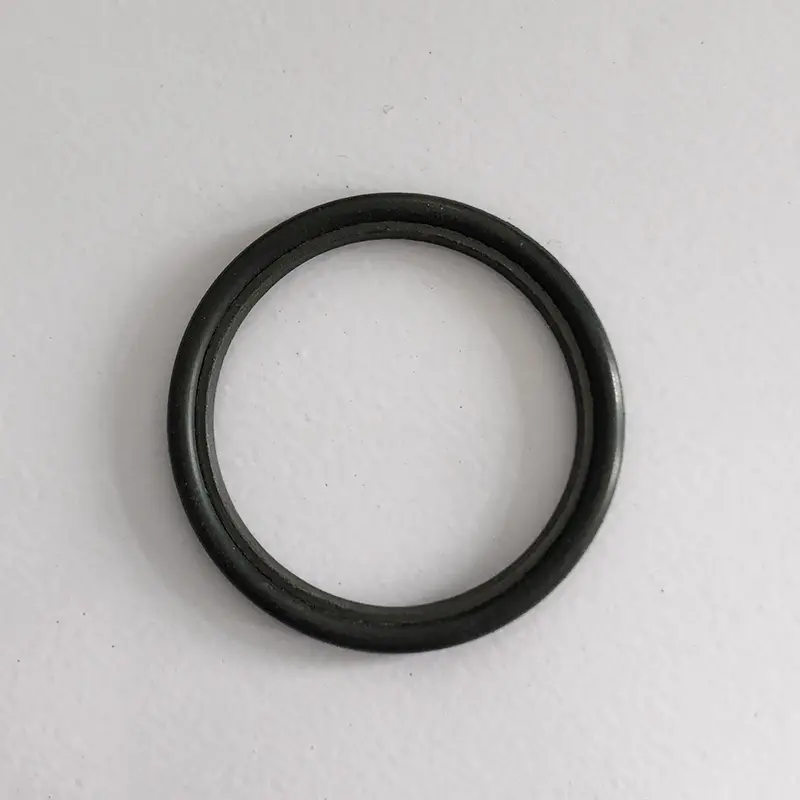

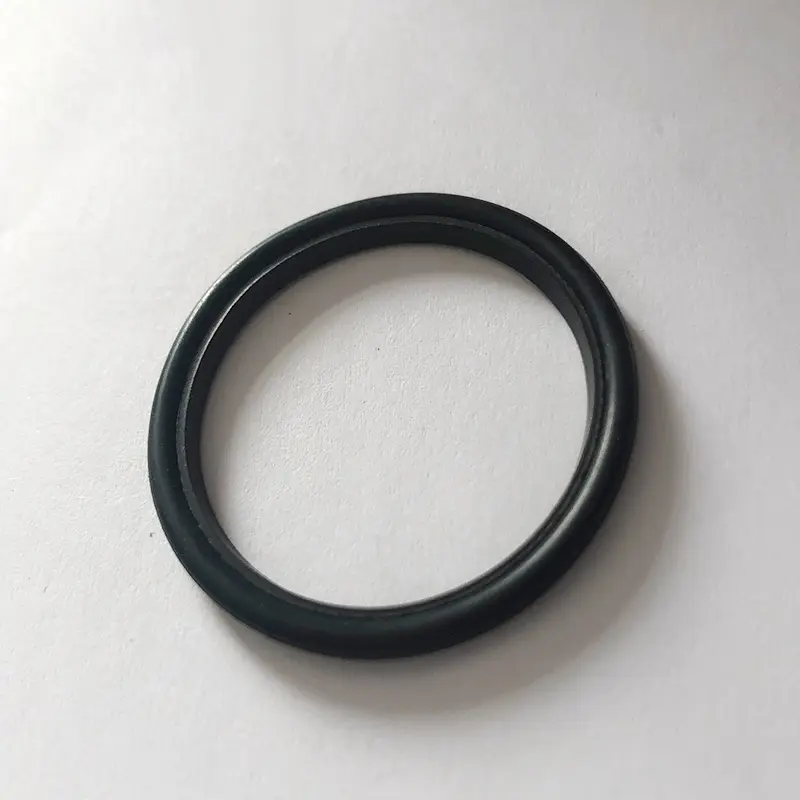

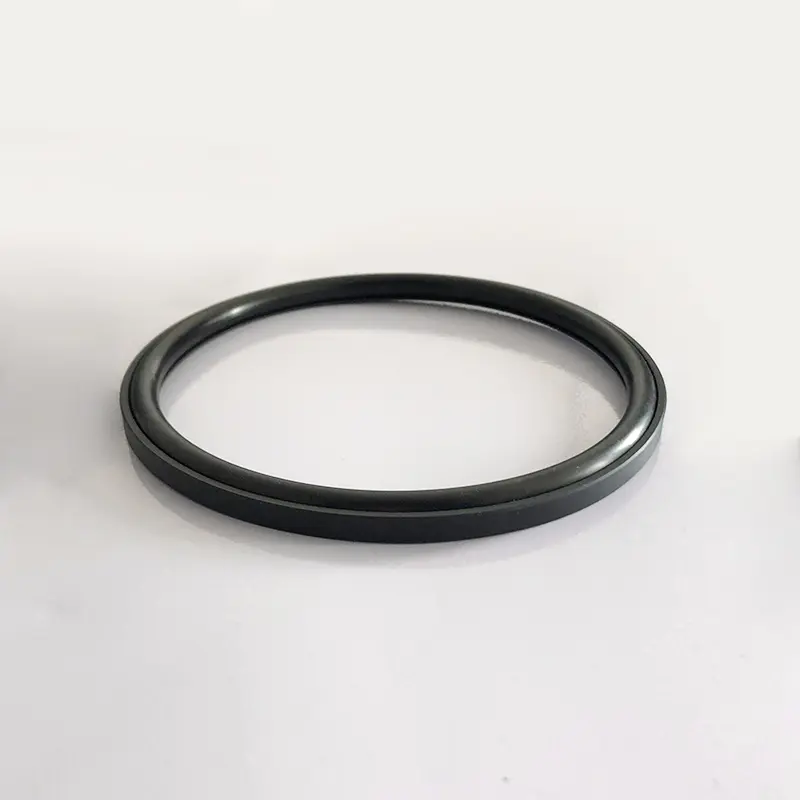

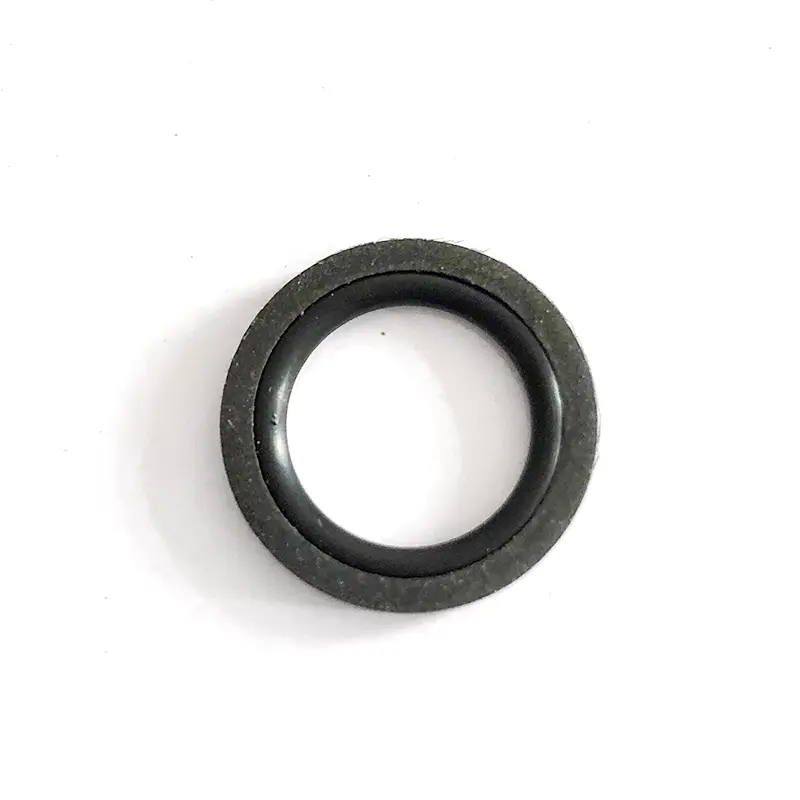

I nostri sigilli Ruichen sigilli ad alta pressione Fine flange adottano un design innovativo per fornire migliori prestazioni del prodotto. Il nucleo è una combinazione di materiale PTFE riempito o modificato anello di tenuta a forma speciale e anello a forma di O (gomma), che è adatto per le esigenze assiali (estremità), flangia statica a senso unico (pressione) di tenuta e tenuta della pressione dell'acqua.
Le tenute della flangia dell'estremità ad alta pressione presentano vantaggi significativi, lunga durata, costi di manutenzione ridotti, sigillatura eccellente per prevenire perdite di media, resistenza ad alta pressione e ultra-alta pressione per soddisfare le condizioni di lavoro estreme e una struttura squisita per una facile installazione.
Secondo diverse condizioni di lavoro, abbiamo realizzato modelli suddivisi tra cui scegliere: Serie RC2871 (anello di tenuta ad angolo destro e anello di gomma a forma di O) è divisa in tipi A e B per far fronte a diversi scenari di pressione; La serie RC2872 (anello di tenuta a forma di C e anello in gomma a forma di O) è adatta alla tenuta di pressione statica; RC2873 (anello di tenuta ad angolo destro rinforzato e anello di gomma a forma di O) specializzato in sigillatura statica ad alta pressione; RC2874 (anello di tenuta a forma di Y e anello di gomma a forma di O) garantisce la stabilità della tenuta a pressione ultra-alta; La serie RC2875 (anello di tenuta a forma di piede e anello di gomma a forma di O) è divisa in tipi A e B per soddisfare varie esigenze di tenuta statica.
Alcune combinazioni speciali sono piene di luci, come l'anello di tenuta a forma di piede modificata con O-ring, che utilizza la pre-compressione e la struttura della flangia per ottenere una migliore tenuta a pressioni più elevate e resistere a pressioni alte e ultra-alte; Lo stesso vale per la combinazione di anelli di sigillatura e O-anelli ad angolo destro a forma di C, fornendo una soluzione affidabile all'estremità ad alta pressione (flangia) Problema di tenuta in tutte le direzioni.
Funzionalità e applicazioni del prodotto:

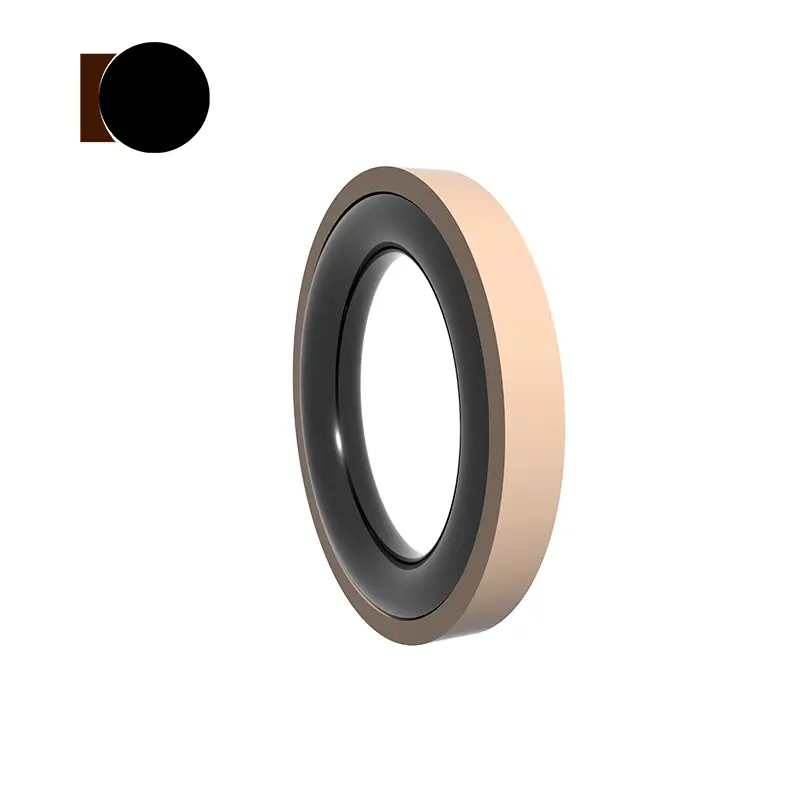

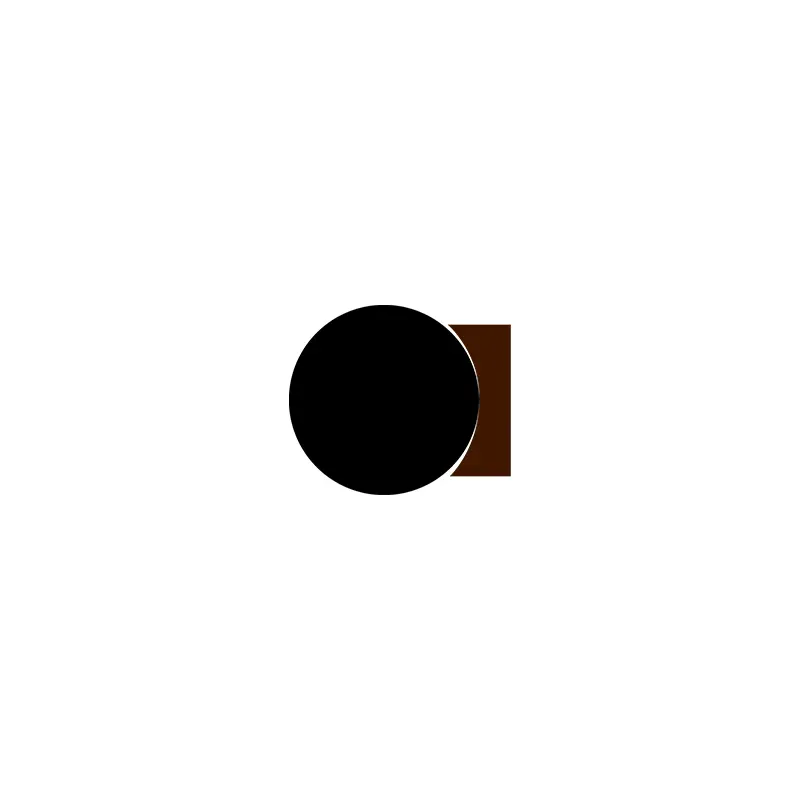

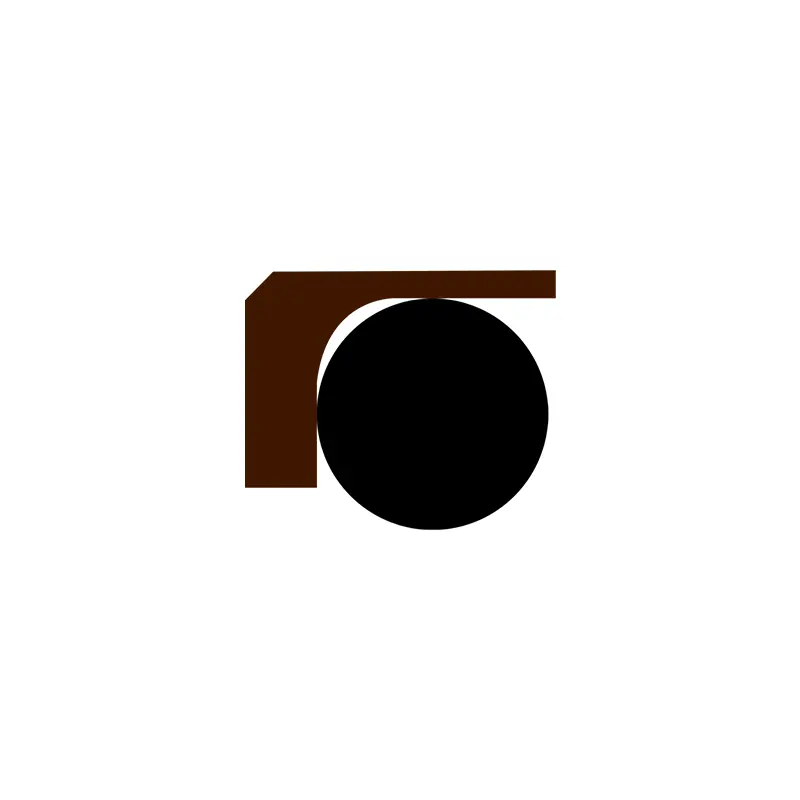

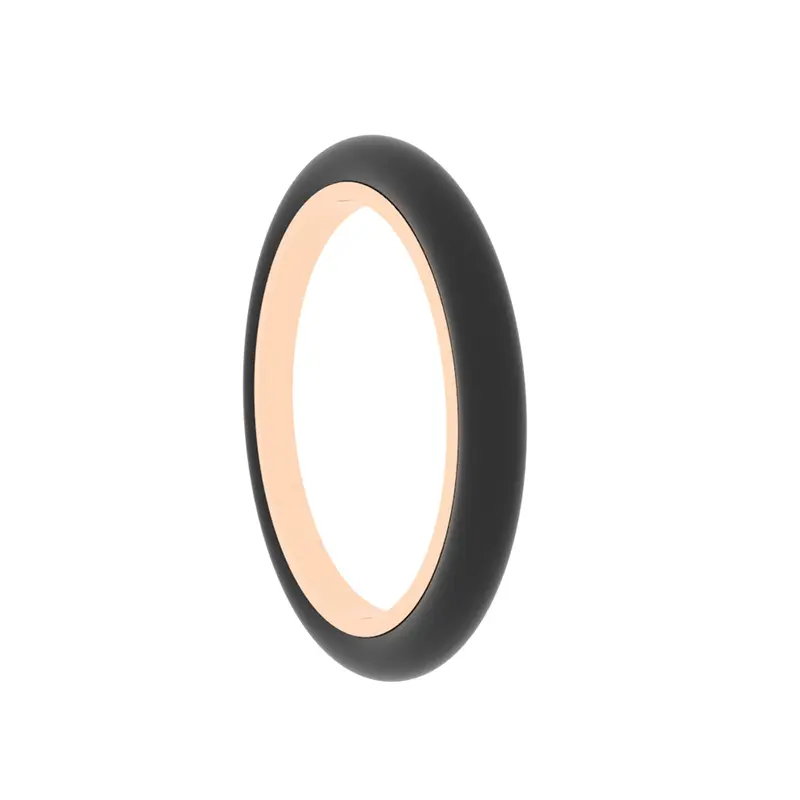

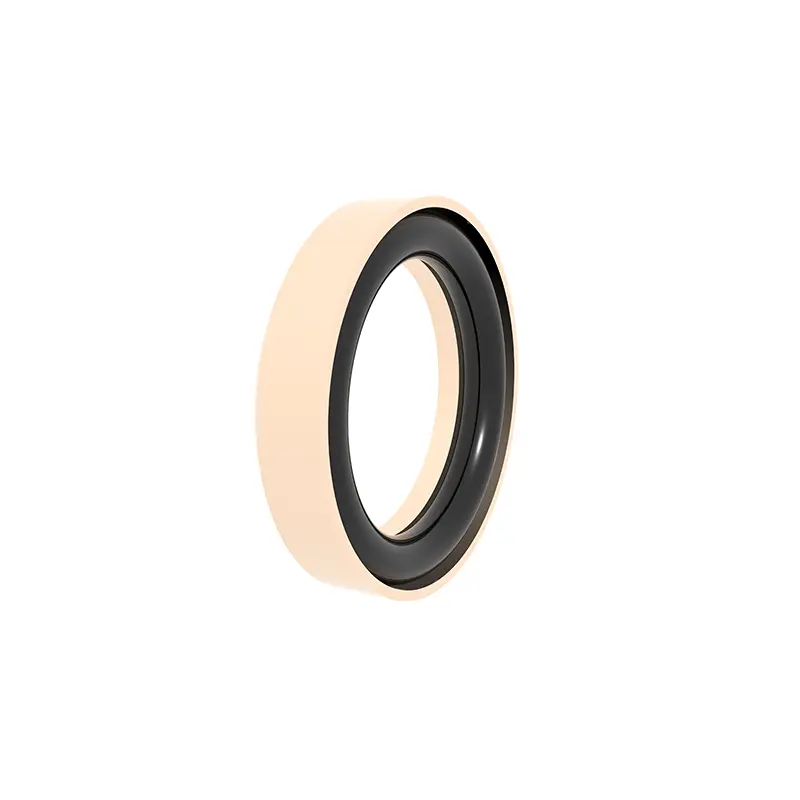

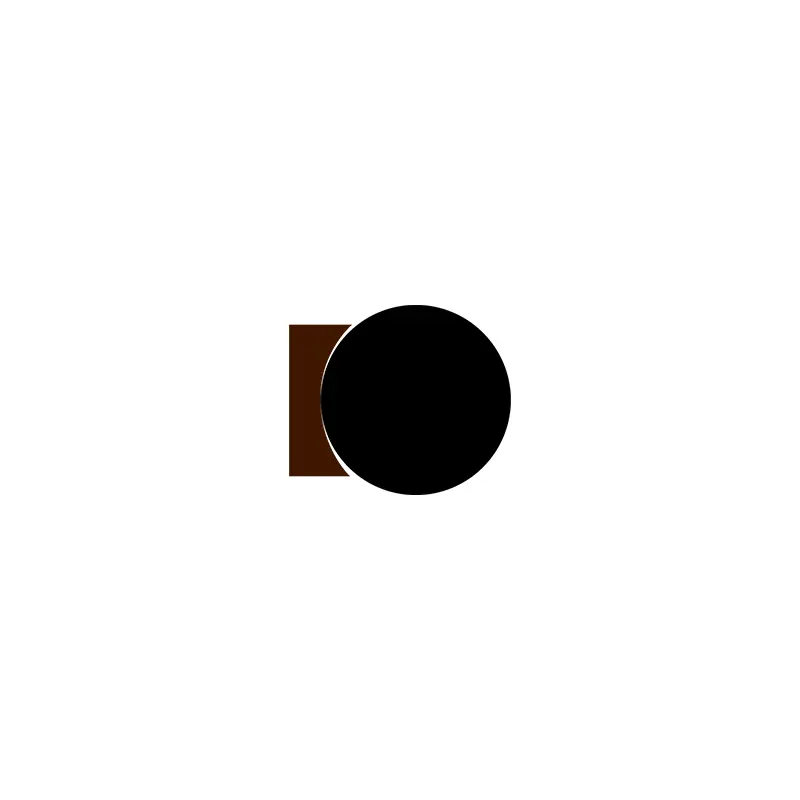

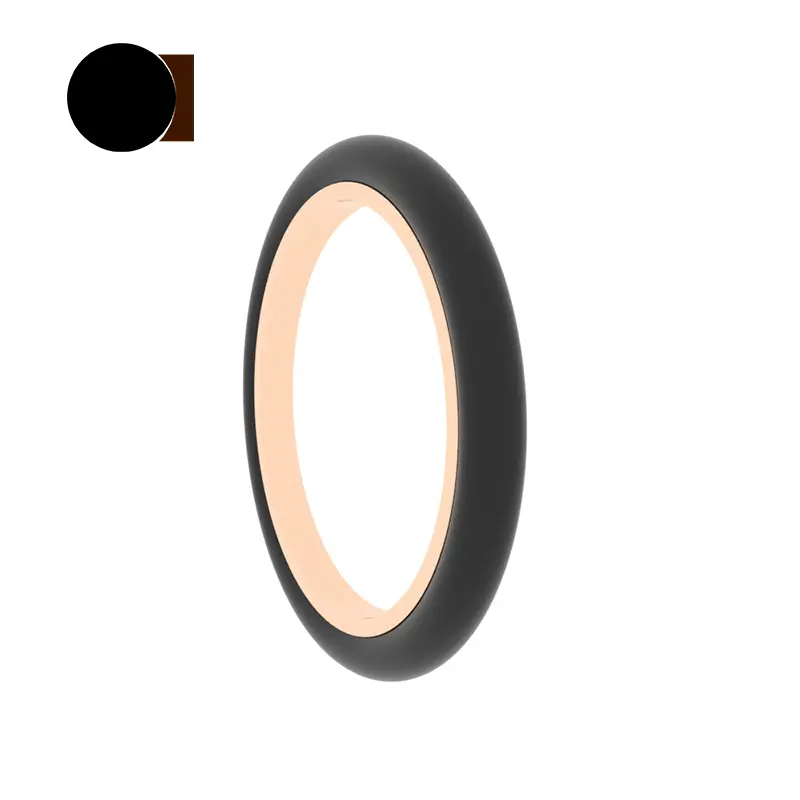

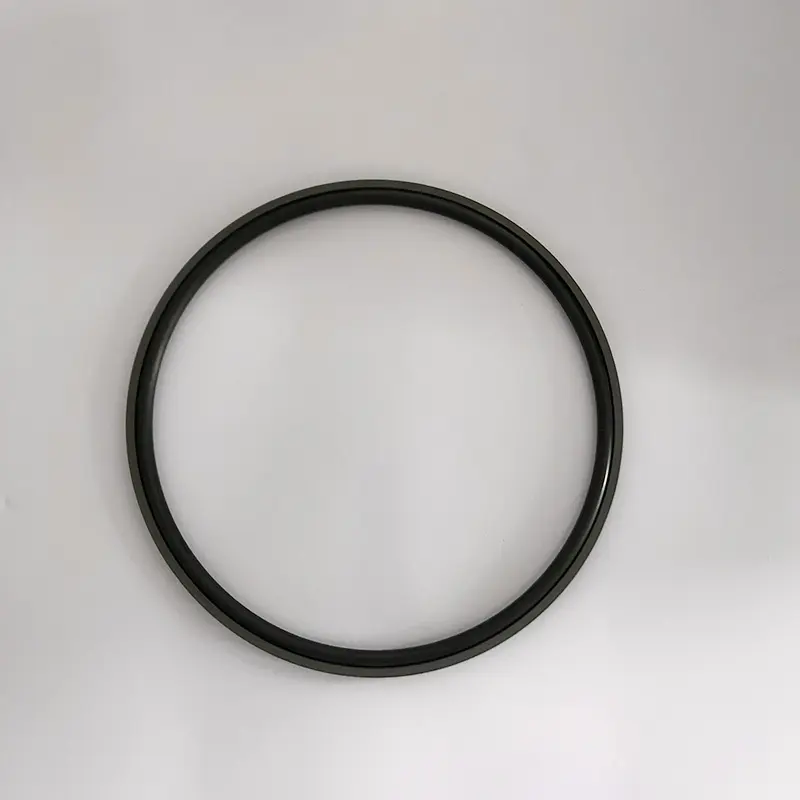

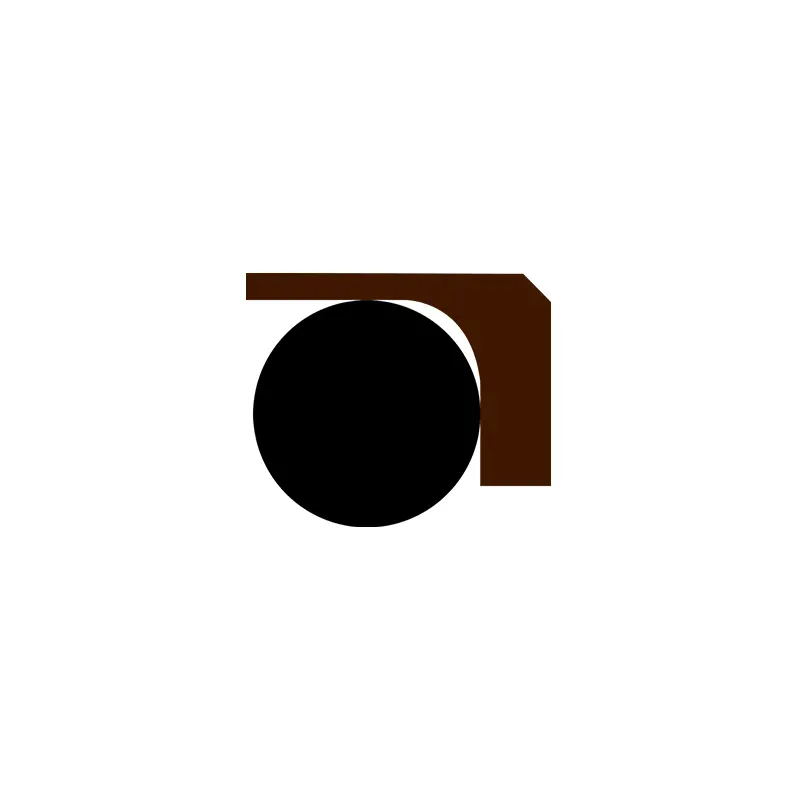

Questo sigillo è composto da un anello di tenuta ad angolo retto fatto di PTFE e un O-ring. L'o-ring è pre-compresso per generare una forza di serraggio per ottenere la tenuta. La forza di serraggio del sigillo aumenta sotto pressione, cioè maggiore è la pressione, migliore è la tenuta. Poiché l'anello di slittamento adotta una struttura a costola laterale, l'O-ring non verrà schiacciato e può resistere ad alta pressione.

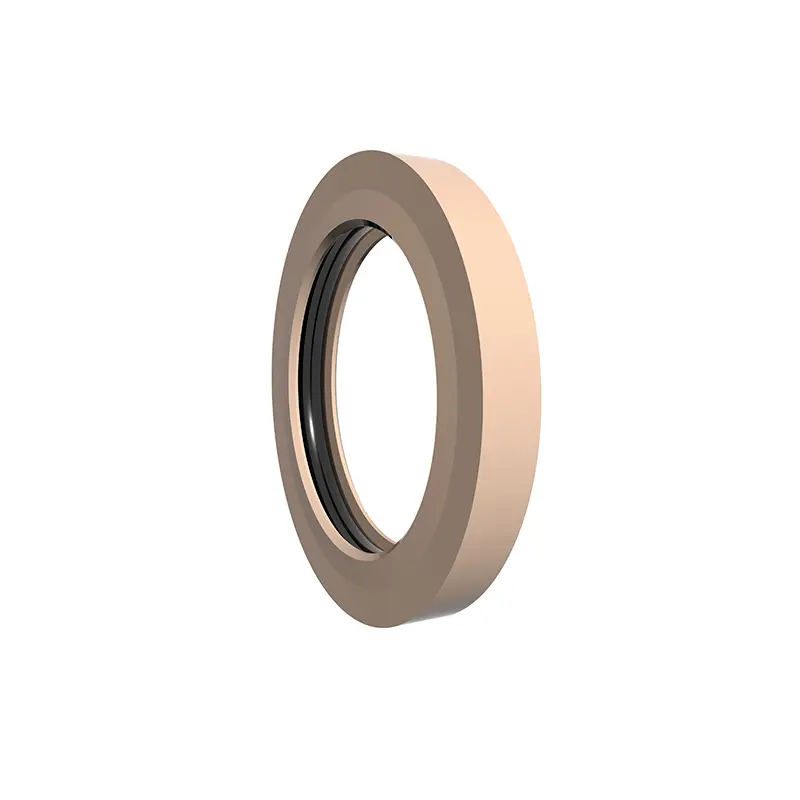

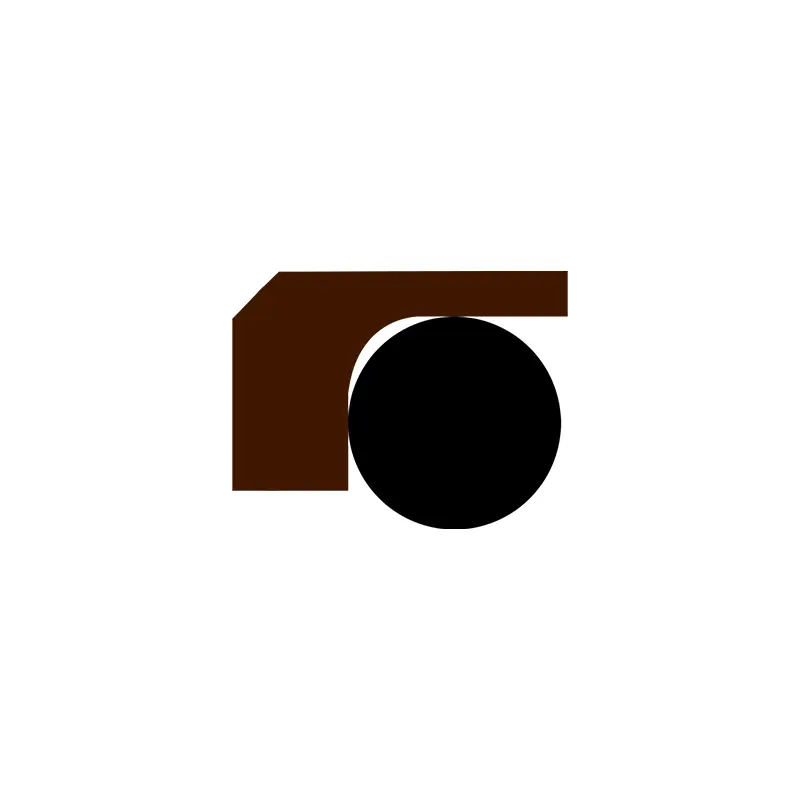

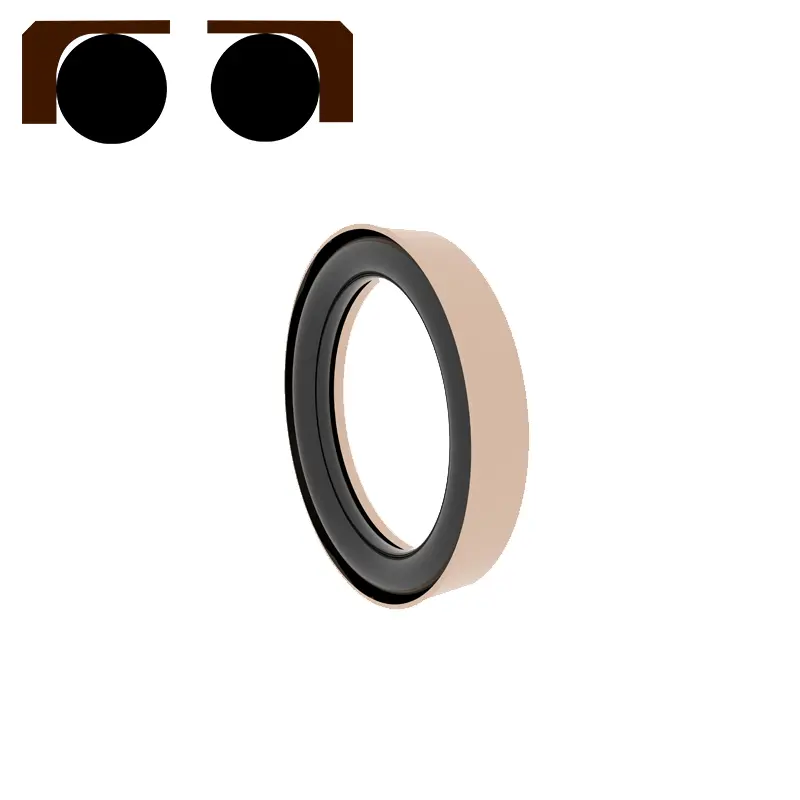

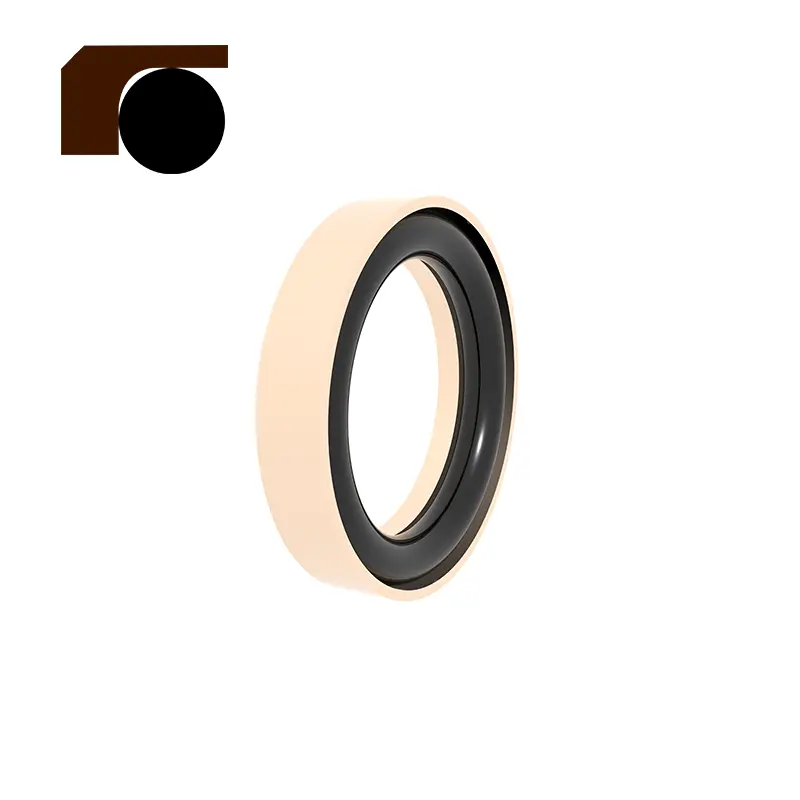

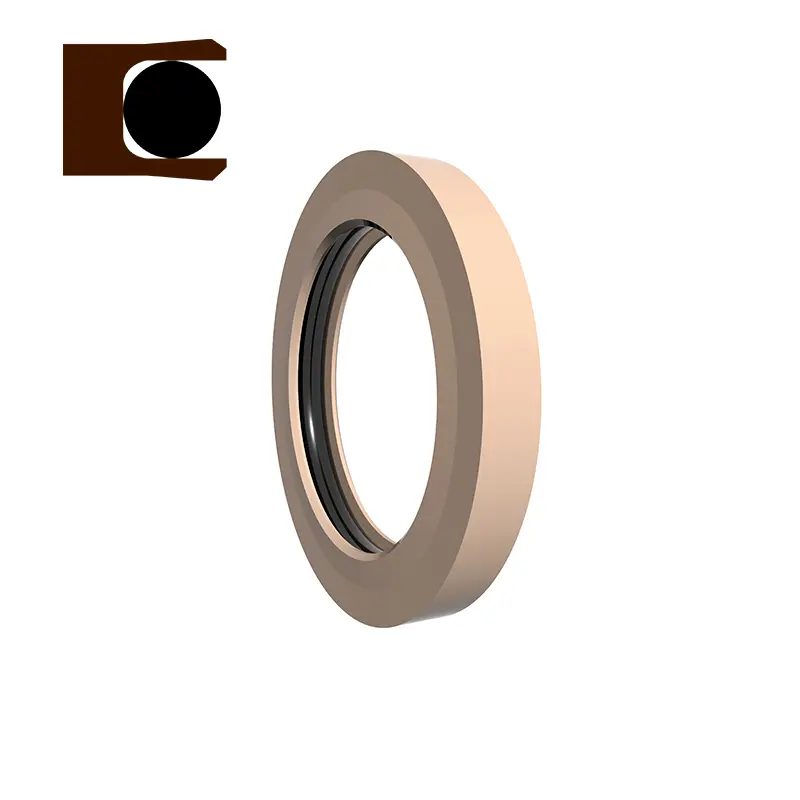

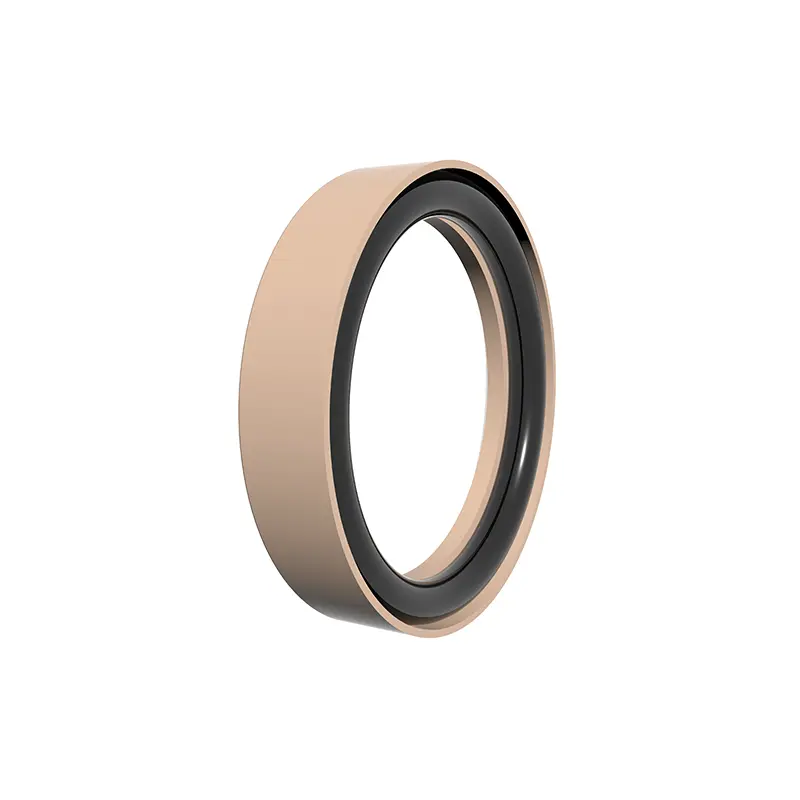

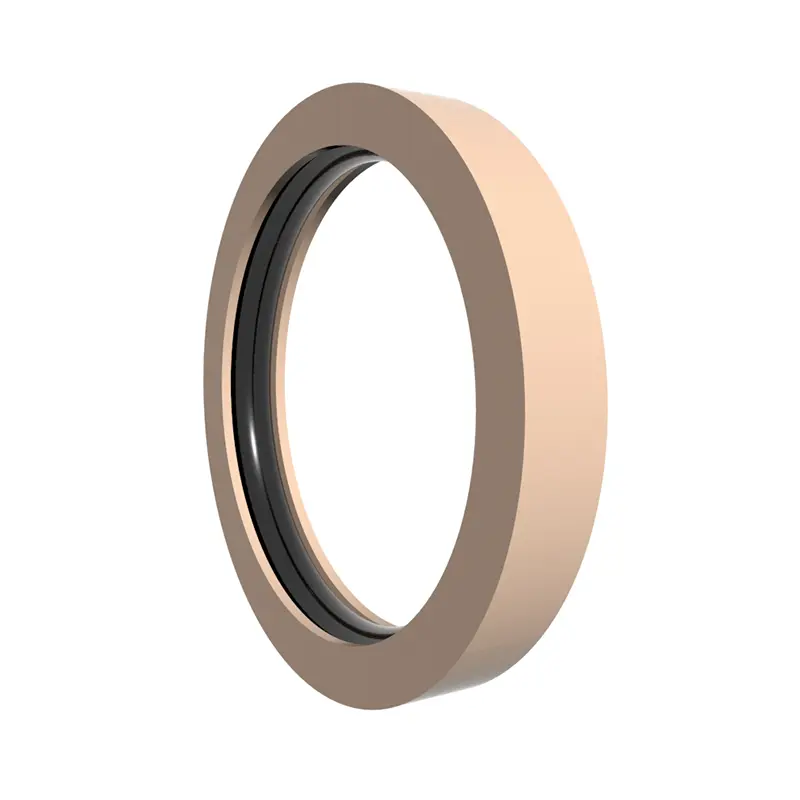

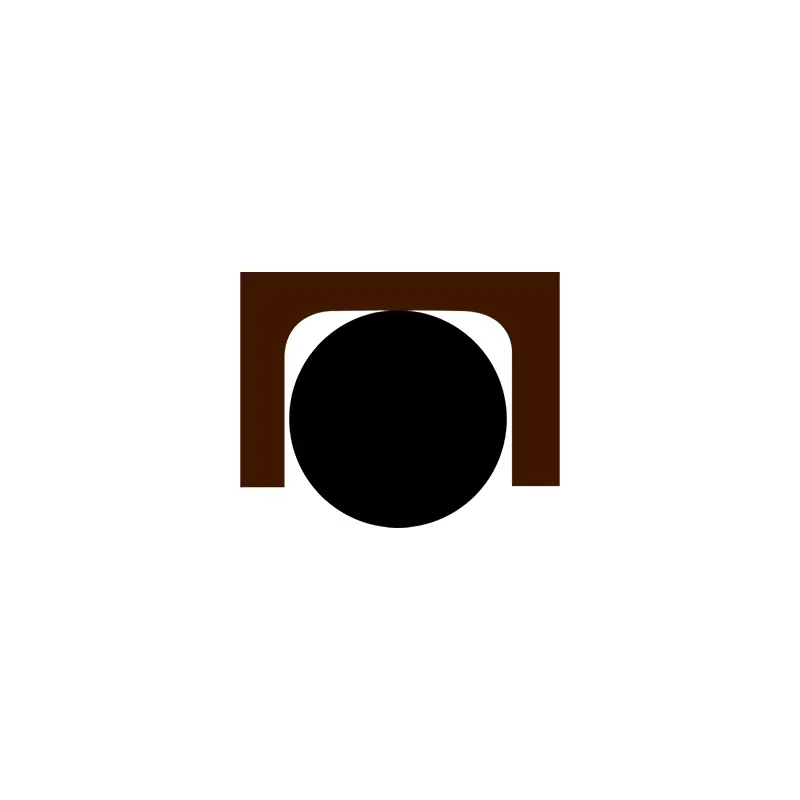

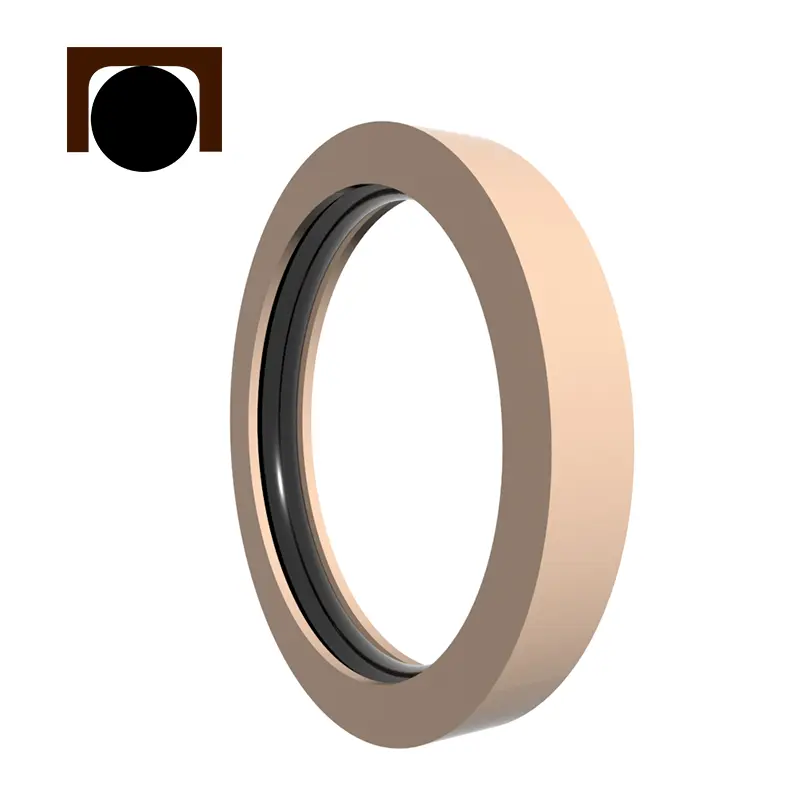

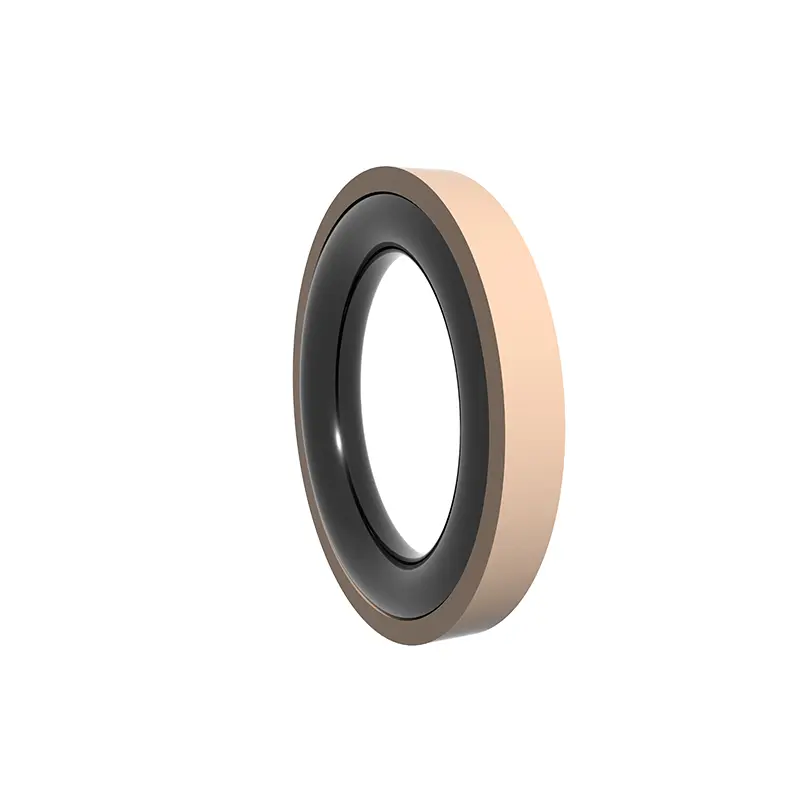

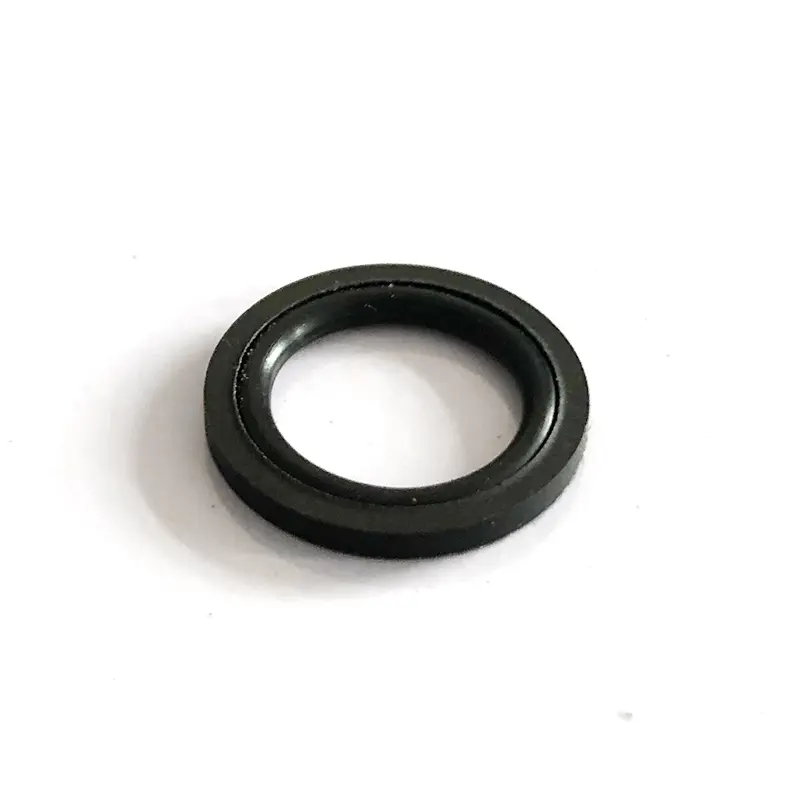

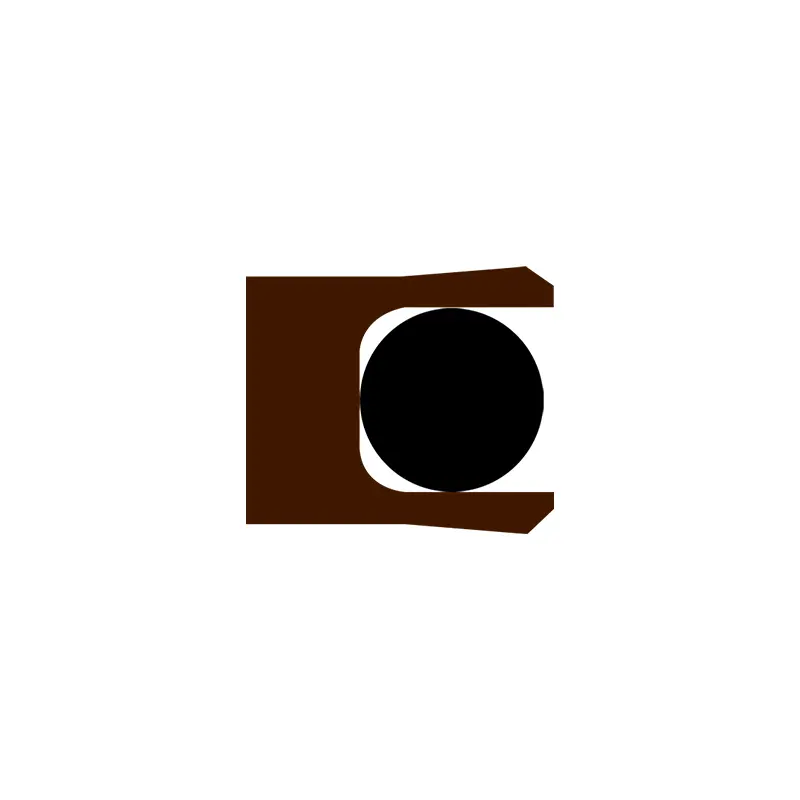

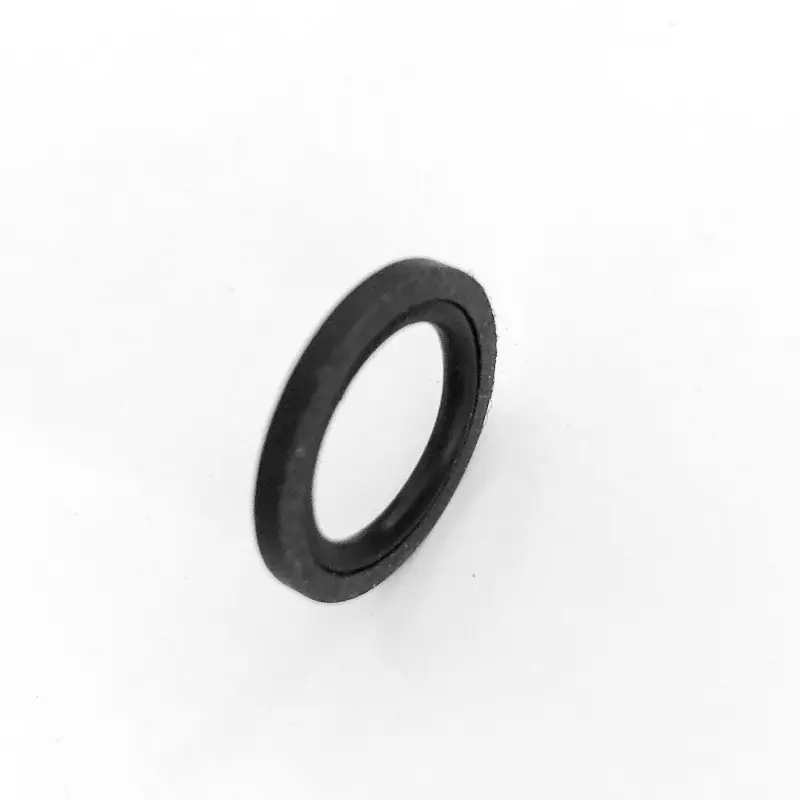

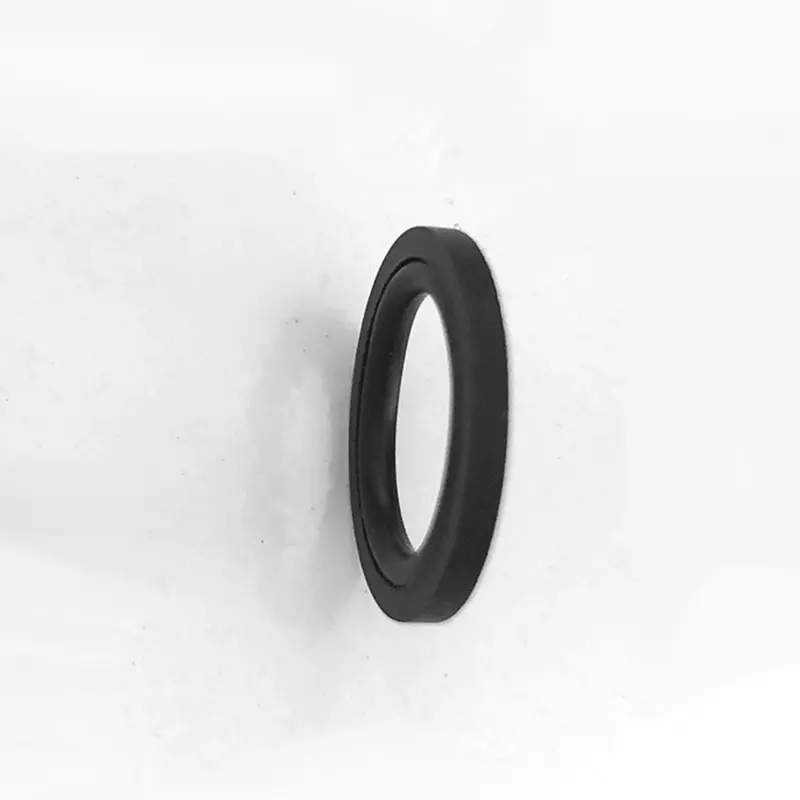

Questo sigillo è composto da un anello di tenuta a forma di C PTFE e un O-ring. L'o-ring è pre-compresso per generare una forza di serraggio per ottenere la tenuta. La forza di serraggio del sigillo aumenta sotto pressione, cioè maggiore è la pressione, migliore è la tenuta. Poiché l'anello di slip adotta una struttura a due lati, l'O-ring non verrà schiacciato e può resistere ad alta pressione.

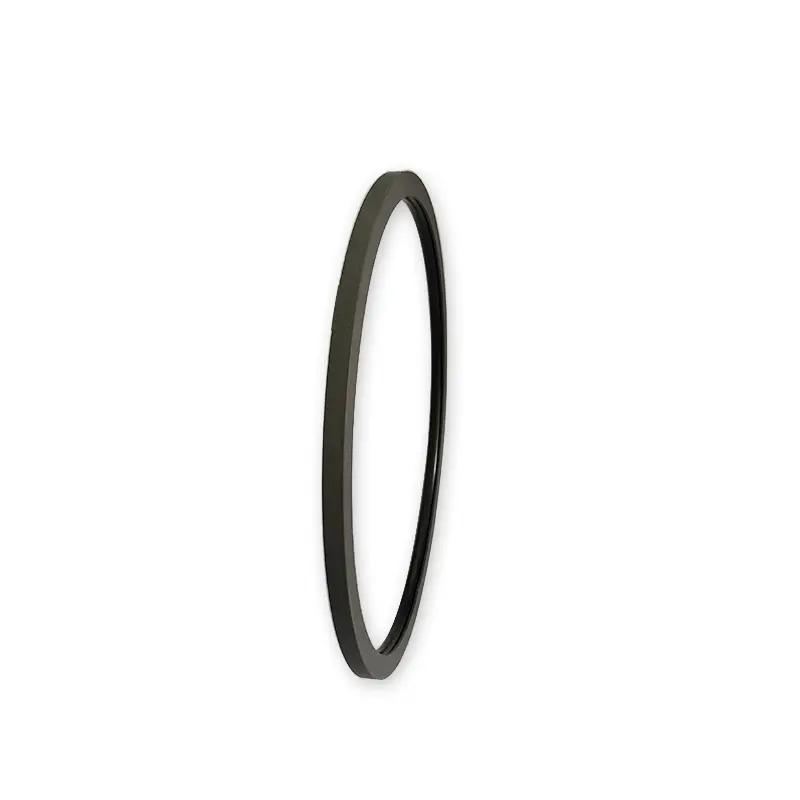

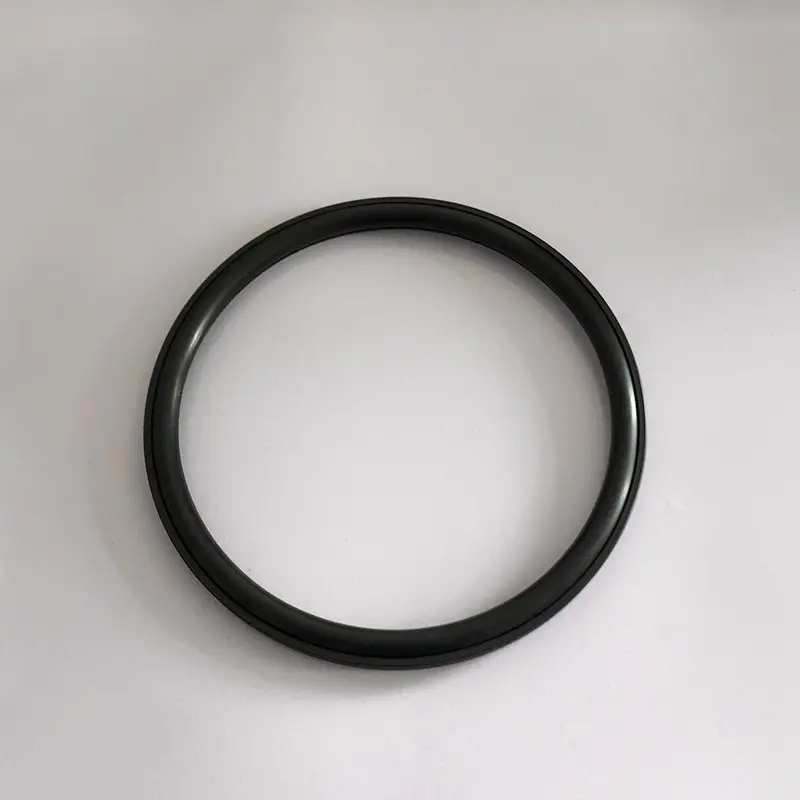

RC2873

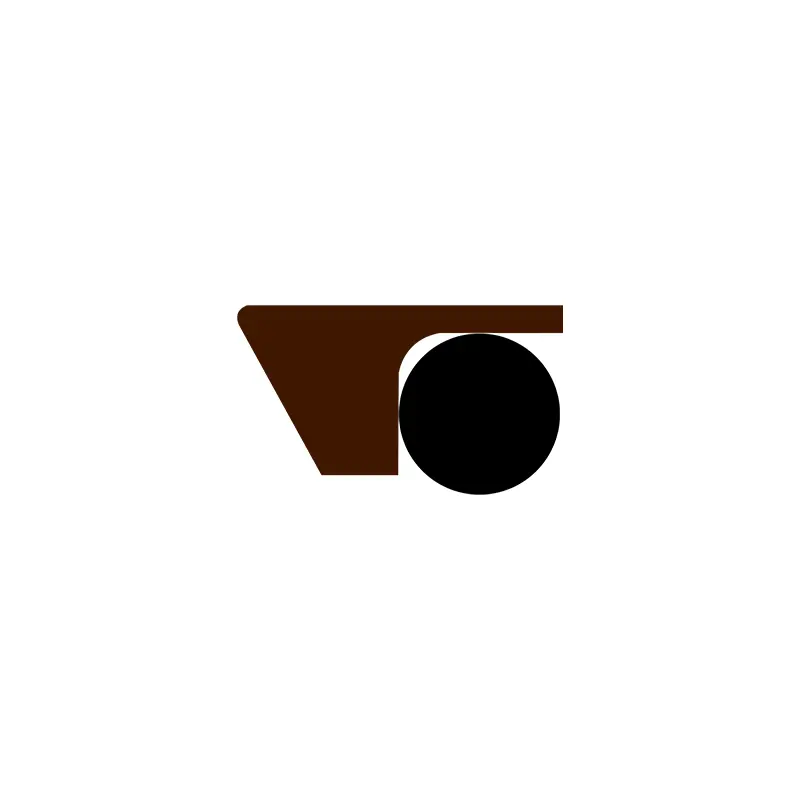

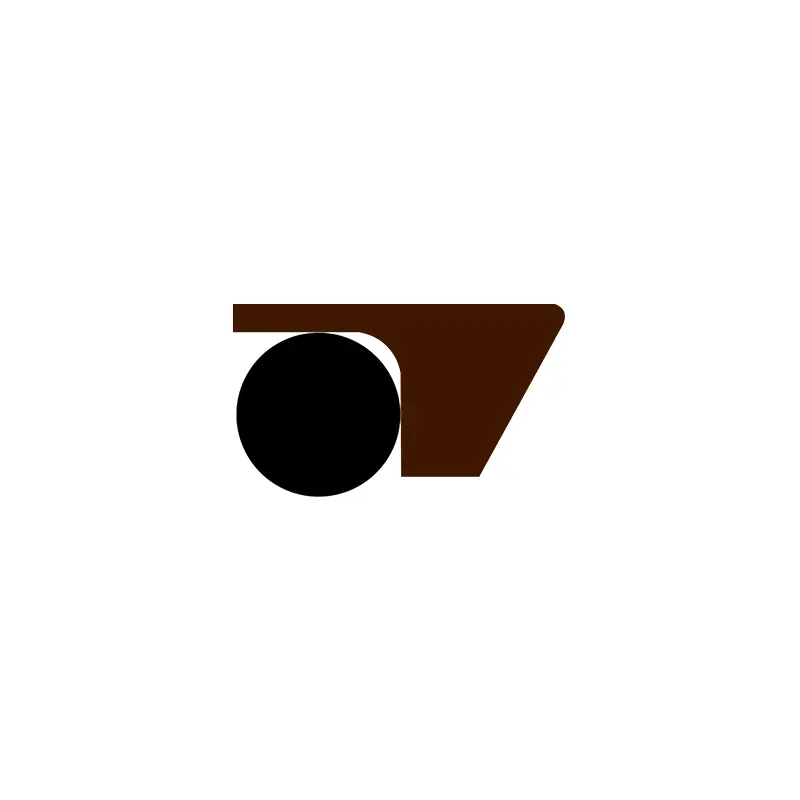

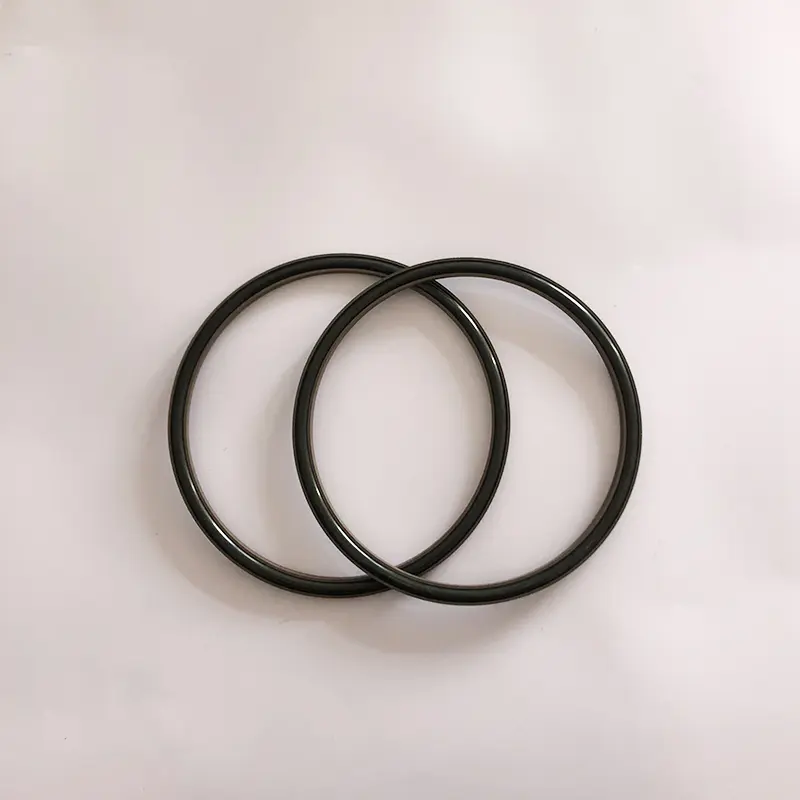

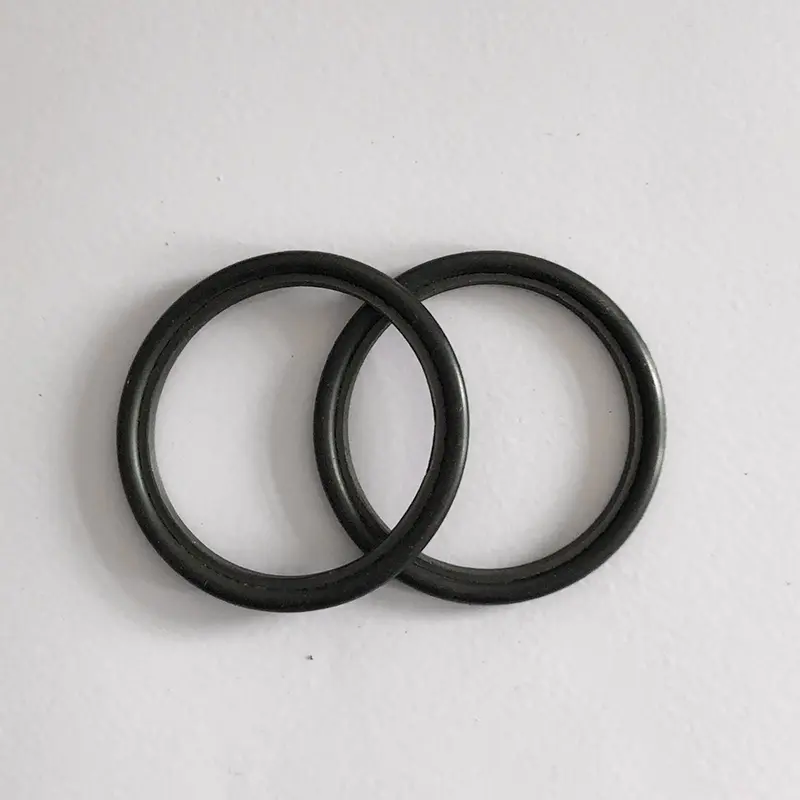

RC2874

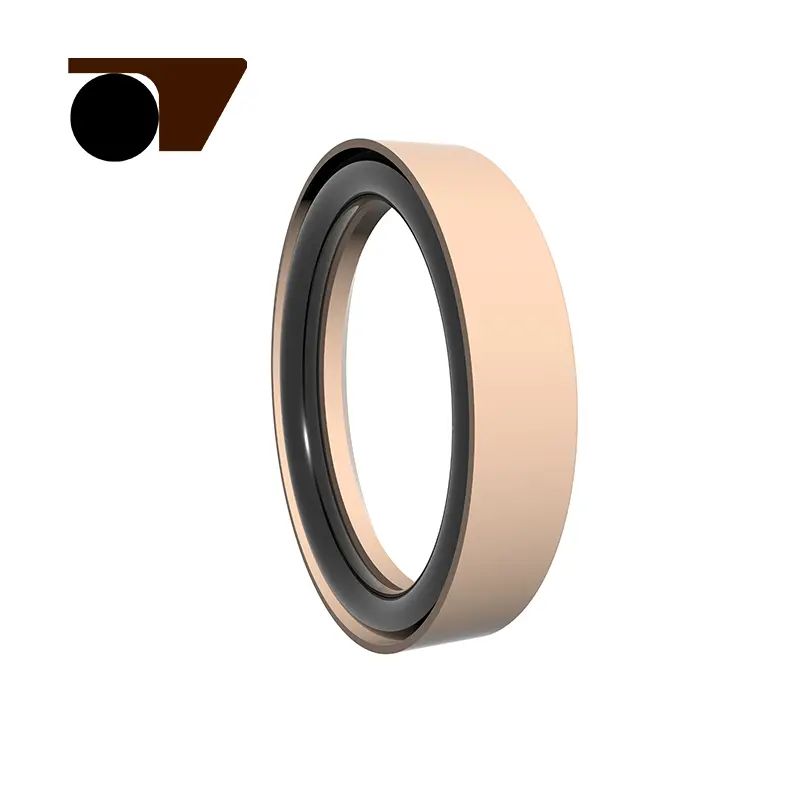

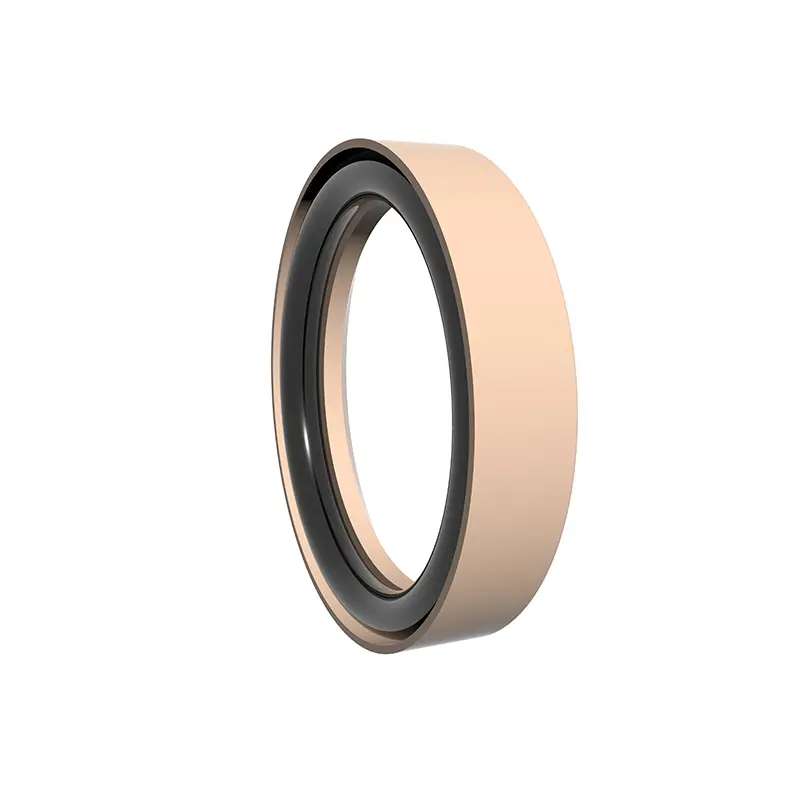

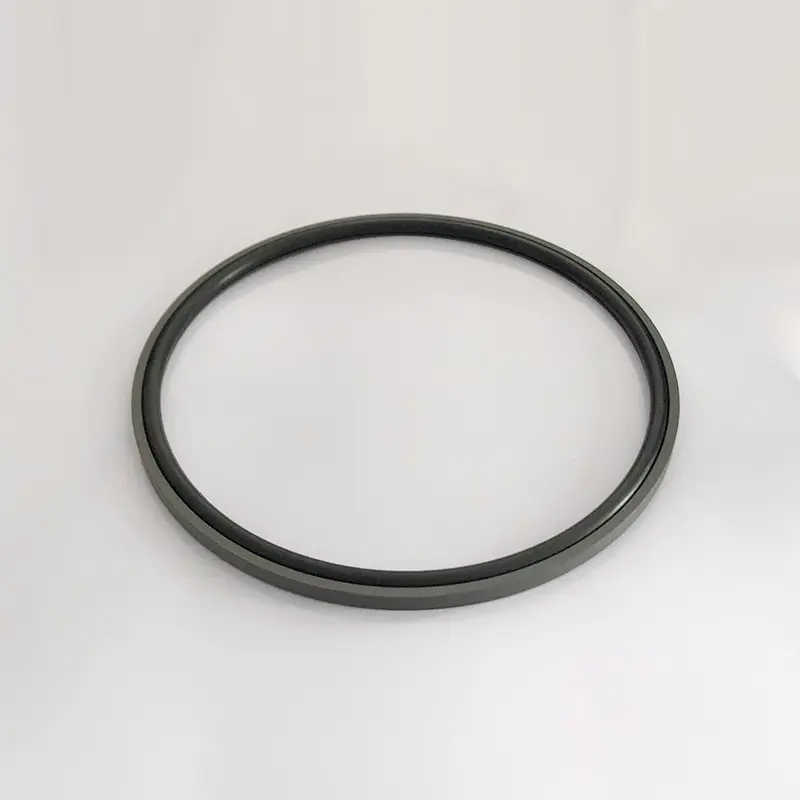

Questo sigillo è composto da un anello di tenuta a forma di piede realizzato in materiale PTFE modificato e un O-ring. L'o-ring è pre-compresso per generare una forza di serraggio per ottenere la tenuta. La forza di serraggio del sigillo aumenta sotto pressione, cioè maggiore è la pressione, migliore è la tenuta. Poiché l'anello di slittamento adotta una struttura a costine a forma di piede laterale, l'O-ring non verrà schiacciato e può resistere alla pressione alta e ultra-alta.
Specifiche:

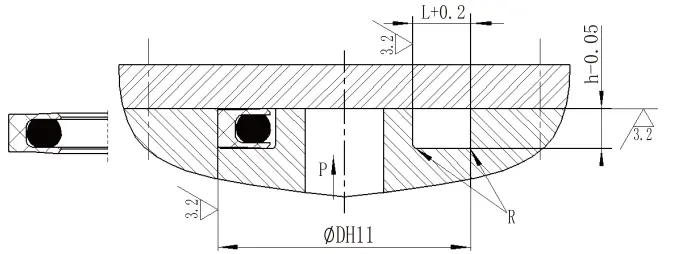

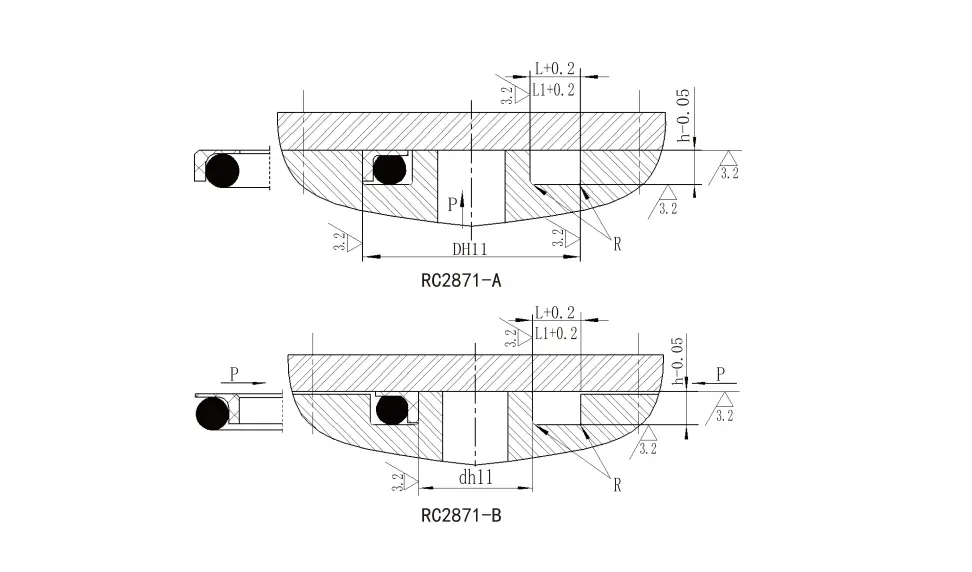

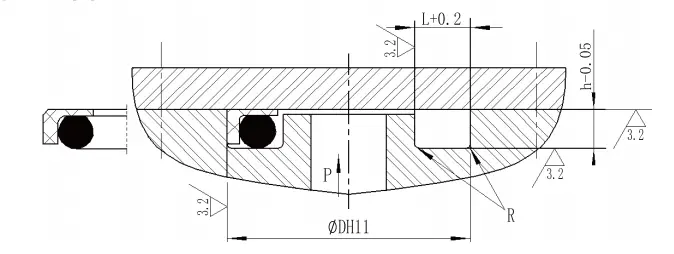

| RC2871-A Specifiche del tipo di pressione interna (tutte le specifiche all'interno dell'intervallo dei parametri sono disponibili) | |||||
| Intervallo di diametro esterno D H11 |
Profondità del groove h-0.05 |
Larghezza della scanalatura L+0.2 |
Larghezza della scanalatura
L1+0,2 Pressione> 80MPA |
Angoli arrotondati Rmax |
Diametro del filo dell'o-ring dO |
| 12 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |
| RC2871-B Specifiche del tipo di pressione esterno (tutte le specifiche all'interno dell'intervallo dei parametri sono disponibili) | |||||
| Intervallo di diametro esterno DH11 | Profondità del groove h-0.05 |
Larghezza della scanalatura L+0.2 |
Larghezza della scanalatura L1+0,2 Pressione> 80MPA |
Angoli arrotondati Rmax | Diametro del filo dell'o-ring dO |
| 5 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |

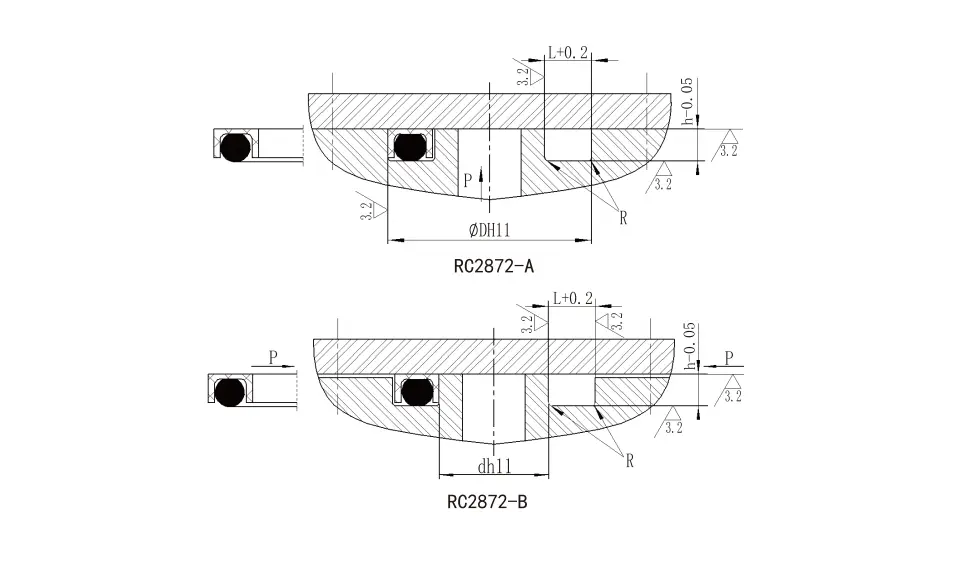

| RC2872-A Specifiche del tipo di pressione interna (tutte le specifiche all'interno dell'intervallo dei parametri sono disponibili) | ||||
| Intervallo di diametro esterno D H11 |
Profondità del groove h-0.05 |
Larghezza della scanalatura L+0.2 |
Angoli arrotondati Rmax |
Diametro del filo dell'o-ring dO |
| 15 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 13.6 | 0.7 | 8.60 |
| RC2872-B Specifiche del tipo di pressione esterno (tutte le specifiche all'interno dell'intervallo dei parametri sono disponibili) | ||||
| Intervallo di diametro esterno D H11 |
Profondità del groove h-0.05 |
Larghezza della scanalatura L+0.2 |
Angoli arrotondati R |
Diametro del filo dell'o-ring dO |
| 5 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 13.6 | 0.7 | 8.60 |
| Intervallo di diametro esterno Ie11 |
Profondità del groove h-0.05 |
Larghezza della scanalatura L+0.2 |
Angoli arrotondati Rmax |
Diametro del filo dell'o-ring dO |
| 15 ~ 28 | 2.80 | 5.5 | 0.4 | 2.65 |
| 29 ~ 54 | 3.55 | 6.6 | 0.4 | 3.55 |
| 55 ~ 128 | 5.30 | 9.1 | 0.5 | 5.30 |
| 129 ~ 499 | 7.20 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 8.50 | 13.8 | 0.7 | 8.60 |
| Intervallo di diametro esterno Ie11 |
Profondità del groove h-0.05 |
Larghezza della scanalatura L+0.2 |
Angoli arrotondati Rmax |
Diametro del filo dell'o-ring dO |
| 15 ~ 26 | 3.4 | 5.5 | 0.4 | 2.65 |
| 27 ~ 50 | 4.2 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 6.1 | 9.1 | 0.5 | 5.30 |
| 128 ~ 499 | 8.0 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 9.5 | 15.5 | 0.7 | 8.60 |

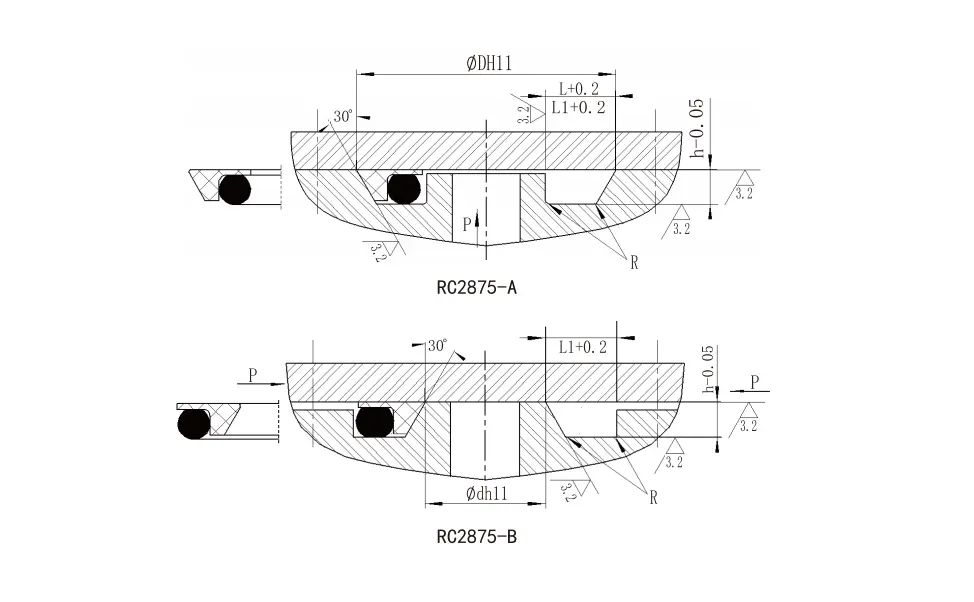

| RC2875-A Specifiche del tipo di pressione interna (tutte le specifiche all'interno dell'intervallo dei parametri sono disponibili) | |||||
| Intervallo di diametro esterno D H11 |
Profondità del groove h-0.05 |
Larghezza della scanalatura L+0.2 |
Larghezza della scanalatura L1+0,2 Pressione> 100 MPA |
Angoli arrotondati Rmax |
Diametro del filo dell'o-ring dO |
| 17 ~ 50 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| RC2875-B Specifiche del tipo di pressione esterno (tutte le specifiche all'interno dell'intervallo dei parametri sono disponibili) | |||||
| Intervallo di diametro esterno D H11 |
Profondità del groove h-0.05 |
Larghezza della scanalatura L+0.2 |
Larghezza della scanalatura L1+0,2 Pressione> 100 MPA |
Angoli arrotondati Rmax |
Diametro del filo dell'o-ring dO |
| 5 ~ 40 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 41 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| Condizioni di lavoro applicabili alla flangia dell'estremità ad alta pressione | ||||
| Profilo | Modello | Pressione (MPA) |
Temperatura (℃) | Media |
 |
RC2871-A | ≤300 | -35 ~+100 (O-ring corrispondente NBR) | Olio idraulico, emulsione, acqua, gas, ecc. |
| -20 ~+200 (O-Ring FKM corrispondente) | ||||
 |
RC2871-B | ≤300 | -35 ~+100 (O-ring corrispondente NBR) | Olio idraulico, emulsione, acqua, gas, ecc. |
| -20 ~+200 (O-Ring FKM corrispondente) | ||||
 |
RC2872-A | ≤100 | -35 ~+100 (O-ring corrispondente NBR) | Olio idraulico, emulsione, acqua, gas, ecc. |
| -20 ~+200 (O-Ring FKM corrispondente) | ||||
 |
RC2872-B | ≤100 | -35 ~+100 (O-ring corrispondente NBR) | Olio idraulico, emulsione, acqua, gas, ecc. |
| -20 ~+200 (O-Ring FKM corrispondente) | ||||
 |
RC2873 | ≤200 | -35 ~+100 (O-ring corrispondente NBR) | Olio idraulico, emulsione, acqua, gas, ecc. |
| -20 ~+200 (O-Ring FKM corrispondente) | ||||
 |
RC2874 | ≤300 | -35 ~+100 (O-ring corrispondente NBR) | Olio idraulico, emulsione, acqua, gas, ecc. |
| -20 ~+200 (O-Ring FKM corrispondente) | ||||
 |
RC2875-A | ≤300 | -35 ~+100 (O-ring corrispondente NBR) | Olio idraulico, emulsione, acqua, gas, ecc. |
| -20 ~+200 (O-Ring FKM corrispondente) | ||||
 |
RC2875-B | ≤300 | -35 ~+100 (anello rettangolare corrispondente NBR) | Olio idraulico, emulsione, acqua, gas, ecc. |
| -20 ~+200 (anello rettangolare corrispondente FKM) | ||||
 |
RC2879-A | 105 | -35 ~+100 (anello rettangolare corrispondente NBR) | Olio idraulico, emulsione, acqua, gas, ecc. |
| -20 ~+200 (O-Ring FKM corrispondente) | ||||
 |
RC2875-B | 105 | -35 ~+100 (O-ring corrispondente NBR) -20 ~+200 (O-Ring FKM corrispondente) |
Olio idraulico, emulsione, acqua, gas, ecc. |
